Маркировка и подбор колесного диска автомобиля. Яркий пример того, как запросто могут сосуществовать различные системы измерений и насколько глубоко эта путаница вошла в нашу жизнь.

Пример маркировки диска: 6. 5J×15 h3 5/112 ET39 d57.1

Число и посадочный диаметр расположения отверстий крепления колесного диска.-крепление к автомобилю
Центральное отверствие диска, диаметр ступицы. — крепление к автомобилю
Ширина обода колесного диска. — крепление к шине (покрышке)
Диаметр колесного диска. — крепление к шине (покрышке)
Вылет колеса. Вынос колеса. — ширина колесной базы
Закраины обода диска, бортовые закраины. — крепление к шине (покрышке)
Полки обода и хампы.- крепление к шине (покрышке)

Прочие возможные обозначения.
Крепление колеса. Порядок затяжки болтов (гаек).
Рекомендуемый момент затяжки в зависимости от диаметра посадочной резьбы колеса

Ознакомиться с расшифровкой обозначений покрышки (шины) вы можете здесь.

Число и посадочный диаметр расположения отверстий крепления колесного диска.

6. 5J×15 h3 5/112 ET39 d57.1— «пять отверстий на диаметре 112 мм»

Первая цифра — это количество болтов (или гаек) = количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10. В нашем случае 5.

Вторая цифра — диаметр в мм, на котором расположены центры этих отверстий, который называется PCD = Pitch Circle Diameter и в нашем случае он равен 112 мм. В шинной индустрии для шика часто называют термином «PCD» сразу оба этих параметра, и указывая PCD диска пишут 5/112. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском по отношению к центральному отверстию. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников).

Изредка встречаются колеса с двумя «наборами» по 4 или 5 крепежных отверстий, расположенными на двух разных диаметрах.


3 отверстия	4 отверстия	5 отверстий
Чтобы самостоятельно определить PCD = диаметр «В» на рис. надо: измерить расстояние «А» между центрами соседних отверстий и умножить на коэффициенты, которые приведены на соответствующих картинках

Центральное отверстие диска, диаметр ступицы.

6.5J×15 h3 5/112 ET39 d57. 1— «отверстие под ступицу 57,1 мм »

d 57,1 — Диаметр центровочного отверстия на диске. Должен точно соответствовать диаметру посадочного цилиндра на ступице. Часто одно и то же колесо (колесный диск) предлагается на автомобили разных фирм, поэтому центральное отверстие в диске колеса должно быть разным. Поскольку кроме центровочной функции, посадочный цилиндр имеет еще одну, не менее важную – он частично берет на себя нагрузку, которая приходится на крепежные болты (шпильки). Поэтому, если центровочное отверстие понравившегося диска больше посадочного цилиндра ступицы – Вам придется использовать специальные центровочные кольца, которые можно купить в шинных центрах, или заказать где-нибудь. Внешний и внутренний размеры центровочного кольца должны точно отвечать, соответственно, диаметрам ступичного цилиндра и центровочного отверстия диска.

Ширина обода колесного диска.

Дисковое колесо состоит из двух основных частей: обода и собственно диска. Диск это центральная часть колеса, при помощи которой колесо крепится на ступицу автомобиля болтами или гайками. Обод это цилиндрическая часть колеса специального профиля, которая расположена перпендикулярно диску и служит для монтажа на него резиновой шины.

6.5J×15 h3 5/112 ET39 d57.1— «посадочная ширина диска (обода) 6,5 дюймов »

6.5 — посадочная (!не габаритная!) ширина обода диска в дюймах (иногда значение ширины диска в маркировке обозначается в виде дроби 6 1/2). Ширина измеряется не по внешним сторонам диска, от края и до края, а по, так называемой «полке диска», на которую ложатся боковины шины.
Ширина диска и шины должны строго соответствовать друг другу, чтобы шины, после установки на диски, имели заданную производителем оптимальную форму.

РАЗМЕРЫ: всегда даются в дюймах (1 дюйм=25,4 мм), кроме конструкций фирмы «Мишелин», которая даст размеры в миллиметрах.

ВНИМАНИЕ: Ширина и диаметр выбираются в соответствии с размером резиновой шины. Для определения габаритной ширины обода колеса надо прибавить к значению ширины обода на маркировке еще 26 мм. то есть толщину внешней и внутренней бортовых закраин. Габаритная ширина обода должна быть на 12 (плюс-минус 4) мм меньше ширины профиля резиновой шины

Диаметр колесного диска.

6.5J×15 h3 5/112 ET39 d57.1— «диаметр (размер) колесного диска 15 дюймов »

15 – посадочный (!не габаритный!) диаметр обода колеса в дюймах, который обязан соответствовать посадочному диаметру шины. На легковых автомобилях применяются колеса диаметром от 12 до 32 дюймов, наиболее распространенные диаметры 14-16 дюймов. 1 дюйм=25,4 мм.

Вылет колеса. Вынос колеса.

6.5J×15 h3 5/112 ET39 d57.1 — «положительный вылет колесного диска 39 мм »

ET=39 — Вылет или вынос диска в мм (этот параметр может также иметь маркировку OFFSET и DEPORT).

Обычно без проблем может быть меньше стандартного на 10 мм и, обычно, зависит от ширины обода. Чем меньше величина вылета, тем шире колесная база.

Вылет диска — это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска (воображаемой плоскостью, проходящей посередине обода).

Для определения величины вылета колеса нужно измерить размер «В» с внутренней стороны колеса. Разделить размер «X» пополам. Вычесть из размера «В» размер Х/2. Если разность положительная, то и вылет положительный , если отрицательная, то и вылет «отрицательный». Или, иначе говоря:

Вылет «положительный» если привалочная плоскость не переходит за воображаемую плоскость.

Вылет «отрицательный» если привалочная плоскость переходит через воображаемую плоскость.

Закраины обода диска, бортовые закраины.

6.5J×15 h3 5/112 ET39 d57.1 — «закраина обода диска типа J »

J (JJ, JK, K,B, P, D …) В этой букве зашифрована техническая информация о закраинах обода диска (конструкция, форма, высота). Самыми распространенными типами дисков на сегодня являются J (в основном для моноприводных автомобилей), и JJ (как правило, для полного привода). Закраины обода диска влияют на установку резины, компенсирующих грузиков, а также на устойчивость к смещению шины на диске в экстремальных условиях. Очевидно, что несмотря на внешнюю взаимозаменяемость, к примеру, дисков J и JJ, лучше все-таки выбирать параметр, рекомендованный производителем автомобиля.

Полки обода колесного диска и хампы.

6.5J×15 h3 5/112 ET39 d57.1 — «полки ободы и хампы типа h3 »

H (h3, FH, AH, CH…) – в этих буквах зашифрована информация о конструктивных особенностях полок обода диска и выступов (хампов) на них. Хампы (Hump) предназначены для бескамерных шин и обеспечивают правильную установку шины на диск. Некоторые шины требуют особенных параметров диска в этом вопросе, этот момент нужно уточнить при покупке шин. В общем случае глубоко вникать в суть этих обозначений автолюбителю не нужно.

Прочие возможные обозначения.

На диске также может быть указано:

Дата изготовления. Обычно год и неделя. Например: 0504 означает, что диск выпущен в 5 неделю 2004 года.
SAE, ISO, TUV, РСТ… — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
MAX LOAD 2000lb — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в единицах массы — килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908 кг).
MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) означает, что измерять давление следует в холодной шине.
Прочее

Крепление колеса. Порядок затяжки болтов (гаек).

При установке колеса затягивайте элементы крепления в очередности, показанной на схеме:


4 отверстия	5 отверстий	6 отверстий

Как вы читаете этикетку на шине?

Ярлык шины содержит всю информацию о ее пропорциях и свойствах. Примерки должны быть идеально спроектированы, чтобы соответствовать действующим европейским правилам маркировки шин. Мы говорим о Регламенте ЕС 1222/2009 Европейского Союза о маркировке шин, который дает нам больше стандартной информации, основанной на трех их свойствах. Во-первых, эффективный расход топлива в зависимости от сопротивления качению; во-вторых, безопасность, связанная с сцеплением шин с мокрой дорогой; и, наконец, уровень внешнего шума колес, измеряемый в децибелах. Фактически, в этом регламенте указано, что колеса, проданные по состоянию на ноябрь 2012 года, должны иметь этикетку или наклейку, указывающую на такие характеристики. Кроме того, вы должны знать, что на этих шинах имеется этикетка с рядом цифр, которые относятся к их свойствам.

Расход топлива

В отношении эффективности применяется сопротивление качению. Это одна из сил, которая оказывает наибольшее влияние на экономию топлива автомобиля. Это связано с тем, что резины деформируются при каждом обороте, что приводит к потерям энергии в виде тепла. Таким образом, чем больше деформация, тем более выражено сопротивление качению и тем больше топлива потребуется вашему автомобилю, чтобы добраться до места назначения.

То есть меньшее сопротивление качению уменьшило бы расход топлива. И, следовательно, более низкий расход топлива также будет означать меньший объем выбросов CO2 или углекислого газа. На этой новой этикетке должен быть указан уровень сопротивления качению, который будет выражен в буквах или градусах, где уровень А соответствует наиболее экономичному уровню, а уровень G — наихудшему уровню. Точно так же черная стрелка, связанная с буквой B, связана с уровнем производительности продукта.

Безопасность шин

Главная цель шин — всегда обеспечивать безопасность. Поэтому сцепление имеет важное значение, особенно в неблагоприятных условиях, таких как мокрая местность. Фактически, движение по дороге в таких условиях означает, что тормозной путь короче, так как наше сцепление с мокрой дорогой ухудшается.

Таким образом, на этикетке будет отображаться шкала из 7 букв в диапазоне от A (самый высокий уровень сцепления с мокрой дорогой) до G (представляющий самые низкие уровни). Например, разница между каждым градусом представляет собой увеличение или уменьшение тормозных метров, которые колеблются между 3 и 6 метрами, когда легковой автомобиль движется со скоростью 80 км/ч.

Уровень шума

Проблема транспортного шума вызывает серьезную озабоченность организаций по всему миру из-за воздействия, которое он оказывает на окружающую среду, которое определяется интенсивностью движения, типом транспортных средств, стилями вождения и взаимодействием между резиной и дорогой.

Таким образом, уровни наружного шума делятся на три категории в зависимости от количества волн и измеряются в децибелах. Текущий европейский предел составляет от 71 до 74 децибел, а будущий европейский предел будет между 68 и 71, в соответствии с будущими правилами.

Черная звуковая волна будет как минимум на три децибела меньше, чем будущий европейский предел.
Две черные звуковые волны будут между 3 децибелами и значением будущего европейского предела. И, следовательно, будет соответствовать этому пределу.
Три черные звуковые волны превысят будущий европейский предел в четыре раза, поэтому они не будут соответствовать. Хотя они соответствуют текущему европейскому лимиту.

Таким образом, чем меньше черных полос или меньше децибел, тем эффективнее будут ваши шины.

Подводя итог, мы только что объяснили, что этикетка шины измеряет сцепление, особенно на мокрой дороге, а также сопротивление качению и его эффективность, а также уровень шума как загрязнителя окружающей среды.

Kia Sportage — Маркировка на боковинах шин

Kia Sportage QL (2015-2023) Руководство по эксплуатации / Техническое обслуживание / Шины и диски / Маркировка на боковинах шин

Эта информация определяет и описывает основные характеристики шин. шины, а также предоставляет идентификационный номер шины (TIN) для стандарта безопасности сертификация. ИНН можно использовать для идентификации шины в случае отзыва.

1. Производитель или торговая марка

Отображается производитель или торговая марка.

2. Обозначение размера шины

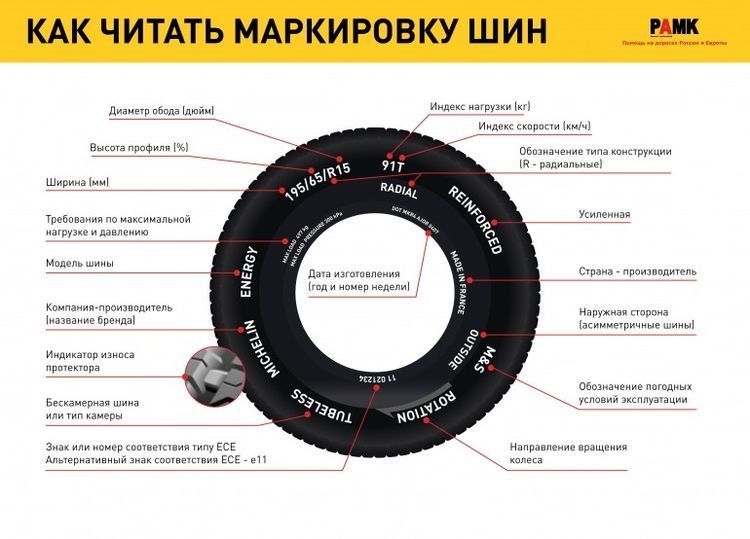

На боковину шины нанесено обозначение размера шины. Вам это понадобится информацию при выборе сменных шин для вашего автомобиля. Следующее объясняет что означают буквы и цифры в обозначении размера шин.

Пример обозначения размера шины:

(Эти номера приведены только в качестве примера; ваше обозначение размера шины может зависит от вашего автомобиля.)

P205/55R16 89H

P — Применимый тип автомобиля (шины с префиксом «P» предназначены для использование на легковых автомобилях или легких грузовиках; однако не все шины имеют эту маркировку).

205 — Ширина шины в миллиметрах.

55 — Соотношение сторон. Высота профиля шины в процентах от ее ширины.

R — Код конструкции шины (Радиальная).

16 — Диаметр обода в дюймах.

89 — Индекс нагрузки, числовой код, связанный с максимальной нагрузкой, которую может выдержать шина. нести.

H — Символ номинальной скорости. Дополнительные сведения см. в таблице рейтинга скорости в этом разделе. Информация.

Обозначение размера колеса

На колеса также нанесена важная информация, которая вам понадобится, если вы когда-нибудь заменить один. Ниже поясняется, что означают буквы и цифры в колесе. размер обозначение означает.

Пример обозначения размера колеса:

6.0JX16

6.0 — Ширина обода в дюймах.
J — Обозначение контура обода.
16 — Диаметр обода в дюймах.

Скоростные характеристики шин

В приведенной ниже таблице перечислены различные скоростные характеристики, используемые в настоящее время. для легковых автомобилей. Рейтинг скорости является частью обозначения размера шин на боковина шины. Этот символ соответствует расчетному максимальному значению этой шины. безопасная рабочая скорость.

3. Проверка срока службы шин (ИНН: Идентификационный номер шины)

Любые шины старше 6 лет на дату изготовления (включая запасное колесо) следует заменить на новое. Вы можете узнать дату изготовления на боковине шины (возможно, на внутренней стороне колеса) с указанием кода DOT. Код DOT представляет собой серию цифр на шине, состоящую из цифр и английского языка. буквы. Дата изготовления обозначается четырьмя последними цифрами (символами) кода DOT.

DOT : XXXX XXXX OOOO

Передняя часть DOT означает номер заводского кода, размер шины и рисунок протектора. а последние четыре цифры указывают неделю и год изготовления.

Например:

DOT XXXX XXXX 1618 означает, что шина была произведена на 16-й неделе 2018.

ПРЕДУПРЕЖДЕНИЕ. Возраст шин

Замените шины в течение рекомендованного периода времени. Несвоевременная замена шин как рекомендовано, может привести к внезапному выходу из строя шины, что может привести к потере контроль и авария.

4. Состав и материал слоя шины

Количество слоев или слоев ткани с резиновым покрытием в шине. Производители шин также необходимо указать материалы в шине, в том числе сталь, нейлон, полиэстер, и другие. Буква «R» означает радиальную многослойную конструкцию; буква «Д» означает диагональ или диагональная конструкция; а буква «В» означает конструкцию с диагональным ремнем.

5. Максимально допустимое давление накачки

Это максимальное значение давления воздуха, которое должно быть шина. Не превышайте максимально допустимое давление накачки. Обратитесь к шине Информационная табличка о загрузке для рекомендуемого давления накачки.

6. Максимальная грузоподъемность

Это число указывает максимальную нагрузку в килограммах и фунтах, которую можно перевозить по шине. При замене шин на автомобиле всегда используйте шину с та же грузоподъемность, что и у шины, установленной на заводе.

7. Единая классификация качества шин

Классы качества можно найти, где это применимо, на боковине шины между протектором плечо и максимальная ширина сечения.

Например:

БОТОВАЯ ОДЕЖДА 440
ТЯГА А
ТЕМПЕРАТУРА A

Износ протектора

Степень износа протектора представляет собой сравнительную оценку, основанную на скорости износа шины. при тестировании в контролируемых условиях на указанном государственном испытательном курсе. За Например, шина класса 150 будет изнашиваться в полтора раза (1½), а также на правительственном уровне. Конечно, как шина с оценкой 100.

Относительные характеристики шин зависят от фактических условий их эксплуатации. использования, однако, и может значительно отклоняться от нормы из-за различий в вождении привычки, методы обслуживания и различия в характеристиках дорог и климате.

Шины со временем изнашиваются, даже если они не используются. Независимо от остатка протектора, мы рекомендуем заменять шины примерно через шесть (6) лет нормальной службы. Нагрев, вызванный жарким климатом или частыми условиями высокой нагрузки может ускорить процесс старения.

Эти сорта наносятся на боковины шин легковых автомобилей. Шины доступное в качестве стандартного или дополнительного оборудования на ваших автомобилях, может отличаться в зависимости от оценить.

Тяговое усилие — AA, A, B и C

Классы тягового усилия, от высшего к низшему: AA, A, B и C. Эти классы представляют способность шин останавливаться на мокром асфальте, измеренную в контролируемых условиях. условия на установленных государственных испытаниях поверхностей из асфальта и бетона. Шины с пометкой C может иметь плохие тяговые характеристики.

Класс сцепления, присвоенный этой шине, основан на тяге при прямолинейном торможении. тесты и не включают ускорение, прохождение поворотов, аквапланирование или пиковое сцепление характеристики.

Температура -A, B и C

Температурные классы A (самый высокий), B и C представляют сопротивление шины к выделению тепла и его способности рассеивать тепло при испытании под контролируемым условия на указанном испытательном колесе в помещении.

Продолжительное воздействие высокой температуры может привести к разрушению материала шины и сократить срок службы шины, а чрезмерная температура может привести к внезапному выходу шины из строя. класс C соответствует уровню производительности, которому должны соответствовать все шины легковых автомобилей. соответствуют Федеральному стандарту безопасности транспортных средств № 109. Классы B и A представляют более высокие уровни производительности на лабораторном испытательном колесе, чем минимально требуемые в соответствии с законом.

Обслуживание сцепления шин

Сцепление шин Сцепление с шинами может ухудшиться, если вы ездите на изношенных шинах, шинах, которые неправильно установлены. на накачанном или на скользком дорожном покрытии. Шины следует заменять при износе протектора появляются индикаторы. …

Терминология и определения шин

Давление воздуха: количество воздуха внутри шины, давит наружу на шина. Атмосферное давление выражается в килопаскалях (кПа) или фунтах на квадратный дюйм (psi). Вес принадлежностей: это означает, что комбайн …
