Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья.

Выбор образца БП не зависит от системы питания автомобиля.

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает

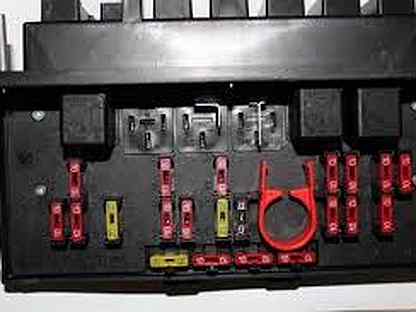

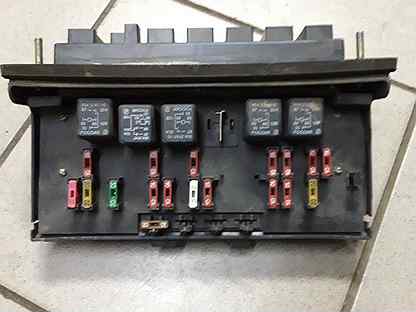

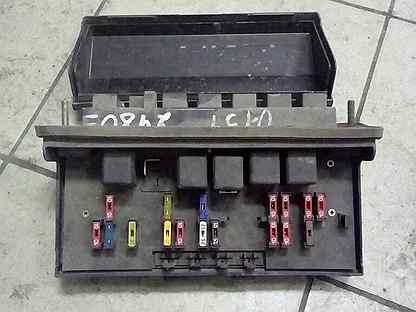

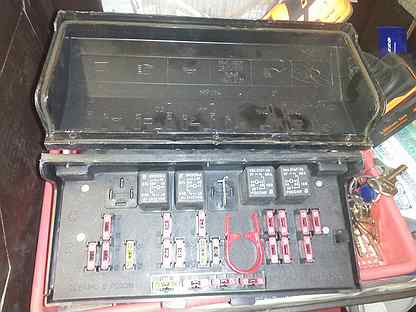

Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

• ключ на 10;
• торцевую головку на 10;
• вороток.

Порядок работ по снятию монтажного блока следующий:

1. Сдёргиваем минусовую клемму с АКБ.
2. Для удобства убираем корпус воздушного фильтра.
3. Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

   В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

4. Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
5. Снимаем разъёмы, которые соединяются с БП из салона.

   Снимаем колодки с проводами, которые соединяются с блоком из салона

6. Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.

   Блок удерживается четырьмя гайками — откручиваем их

7. Сборку выполняем в обратном порядке.

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

1. Вынимаем из монтажного блока реле и предохранители.

   Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

2. Отворачиваем крепёж верхней крышки.

   Верхняя крышка крепится на четырёх винтах

3. Поддеваем отвёрткой 2 фиксатора.

   Со стороны разъёмов корпус удерживается фиксаторами

4. Сдвигаем корпус блока предохранителей.

   После раъединения фиксаторов, сдвигаем корпус блока

5. Нажимаем на контактные разъёмы.

   Чтобы вынуть плату, необходимо нажать на разъёмы

6. Вынимаем плату блока.

   Демонтируем плату, извлекая её из корпуса

7. Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.

   Осматриваем плату на предмет повреждений дорожек

8. Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.

Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

• паяльник 40–60 Вт;
• припой;
• кусочек провода;
• нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

1. Зачищаем лак в месте обрыва ножом.

   Повреждённый участок дорожки необходимо зачистить ножом

2. Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.

   Залудив дорожку, восстанавливаем её каплей припоя

3. Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.

   При значительных повреждения дорожки её восстанавливают отрезком провода

4. После ремонта производим сборку платы и блока в обратной последовательности.

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

• заменой на новую деталь;
• подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

• главное реле;
• реле топливного насоса;
• реле вентилятора.

Предохранители предназначены для защиты:

• главного реле;
• электрического бензонасоса;
• электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

1. Снимаем минусовую клемму с аккумулятора.
2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

   Кронштейн крепится двумя гайками под ключ на 8

3. Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.

   Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

4. Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.

   Чтобы извлечь предохранитель потребуется специальный пинцет

5. Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.

   Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

6. Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.

   Реле крепится к кронштейну гайкой под ключ на 8

7. Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.

   После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

Блоки монтажный ВАЗ

Предохранители и реле ВАЗ 2107, электрические схемы

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Монтажные блоки и блоки предохранителей для автомобилей ВАЗ в Челябинске

Монтажные блоки и блоки предохранителей на автомобили Лада (ВАЗ) всех типов и модификаций – в каталоге «Навигатор»

   В любом автомобиле присутствует несколько десятков электрических и электронных устройств, имеющих самое разное назначение — это осветительные приборы, стеклоочистители и стеклоомыватели, ЭБУ силовых агрегатов и иных узлов, приборы сигнализации и индикации. Для включения/отключения и защиты этих приборов используется большое число реле и предохранителей. Для максимального удобства монтажа при ремонте, данные детали расположены в одном модуле — монтажном блоке (МБ). Это решение присутствует и во всех моделях автомобилей семейства ВАЗ. Интернет-магазин «Навигатор» предлагает широкий выбор монтажных блоков и блоков предохранителей на автомобили Лада (ВАЗ) всех типов и модификаций, включая Лада Гранта, Приора, Калина, Калина-2, Нива-Шевроле, Ларгус.

   Монтажный блок делает ненужной установку десятков реле в разных местах автомобиля, а также облегчает обслуживание и ремонт электрической системы — все реле и предохранители собраны в одном месте, поэтому найти среди них неисправные становится проще. А при необходимости можно заменить весь монтажный блок, соединение блока с электросистемой производится с помощью унифицированных разъемов.

   Монтажные блоки, имеют похожую конструкцию, они содержат в себе следующие детали:

• Монтажная плата, несущая на себе все компоненты блока;
• Реле — устройства для включения и выключения электроприборов и устройств;
• Плавкие предохранители, предотвращающие порчу приборов и устройств при коротких замыканиях, перепадах напряжения;
• Электрические разъемы для интеграции блока в электросистему автомобиля;
• Корпус монтажного блока.

     Во всех современных автомобилях присутствует монтажные блоки и блоки предохранителей и они требует периодического обслуживания, диагностики и ремонта.

Купить монтажные блоки и блоки предохранителей с доставкой по России, Вы можете в нашем магазине «Навигатор»

   Свяжитесь с менеджером интернет-магазина «Навигатор» по телефону или оставьте заявку онлайн. Сотрудник проконсультирует Вас и поможет подобрать подходящие для Вашего автомобиля товары, согласует сроки и способ доставки из Челябинска в любой город России.

Предохранители и реле ВАЗ 2107, 2105

На примере монтажного блока  2105-3722010-02 (нового образца с ножевыми предохранителями )автомобиля ВАЗ 2107 (2104, 2105) с карбюраторным двигателем разберемся какие предохранители и реле в нем установлены, где они расположены и за защиту каких электрических цепей отвечают.

Предохранители и реле монтажного блока автомобиля ВАЗ 2107 (2105, 2104)

Предохранители монтажного блока ВАЗ 2107 (2104, 2105)

Маркировка предохранителей, их цвет и защищаемые ими электрические цепи.

F1 (10А), красный — свет заднего хода (в задних фонарях), электродвигатель отопителя, контрольная лампа-сигнализатор и обмотка реле обогрева заднего стекла.

F2 (10А), красный — электродвигатель очистителя и омывателя ветрового стекла («дворников»), электродвигатель очистителя и омывателя фар, реле очистителя ветрового стекла, реле очистителя и омывателя фар.

F3 (10А), красный — резервный.

F4 (10А), красный — резервный.

F5 (20А), желтый — элемент обогрева заднего стекла и реле обогрева (контакты).

F6 (10А), красный — прикуриватель, штепсельная розетка для переносной лампы, часы.

F7 (20А), желтый — звуковые сигналы («гудок»), реле сигналов, электродвигатель вентилятора охлаждения генератора и его реле (контакты).

F8 (10А), красный — выключатель аварийной сигнализации с контрольной лампой, реле прерыватель указателей поворота и аварийной сигнализации, контрольная лампа указателей поворота в режиме аварийной сигнализации, указатели поворота в режиме аварийной сигнализации.

F9 (7,5А), коричневый — лампы задних противотуманных фонарей и их сигнализатор.

F10 (10А), красный — указатели поворота в режиме указателей поворота, тахометр, вольтметр, реле прерыватель и сигнализатор указателей поворота, система управления электропневмоклапаном карбюратора, указатель и сигнализатор резерва топлива, указатель температуры охлаждающей жидкости, контрольная лампа включения стояночного тормоза. контрольная лампа аварийного состояния рабочей тормозной системы, контрольная лампа заряда АКБ, контрольная лампа закрытия воздушной заслонки карбюратора, реле электровентилятора радиатора (обмотка), термовыключатель электровентилятора (датчик), обмотка возбуждения генератора.

F11 (10А), красный — контрольная лампа непристегнутого ремня безопасности водителя.

F12 (10А), красный — лампа дальнего света (правая фара), реле стеклоочистителей и омывателей фар (обмотка).

F13 (10А), красный — лампа дальнего света фар (левая фара), контрольная лампа включения дальнего света.

F14 (10А), красный — лампа габарита в левой блок-фаре, лампа габарита в правом заднем фонаре, лампы фонарей освещения номерного знака, подкапотная лампа, контрольная лампа включения наружного освещения.

F15 (10А), красный — лампа габарита в правой блок-фаре, лампа габарита в левом заднем фонаре, лампы освещения прикуривателя, приборов, вещевого ящика, часов.

F16 (10А), красный — ближний свет фар в правой блок-фаре, реле стеклоочистителей и омывателей фар (обмотка).

F17 (10А), красный — ближний свет фар в левой блок-фаре.

F18 (20А), желтый — запасной.

F19 (10А), красный — запасной.

F20 (10А), красный — запасной.

F21 (10А), красный — запасной.

В других модификациях монтажного блока ВАЗ 2107 некоторые предохранители в 10А могут быть заменены на 7,5А (например F17) или на 20А (например F15). Но это не существенно.

Реле монтажного блока автомобиля ВАЗ 2107 (2104, 2105)

К1 — реле включения обогрева заднего стекла.

К2 — реле очистителя и омывателя фар (в данной комплектации отсутствует).

К3 — реле включения звукового сигнала (в данной комплектации вместо реле установлена перемычка).

К4 — реле включения электродвигателя вентилятора радиатора(в данной комплектации вместо реле установлена перемычка).

К5 — реле включения дальнего света фар.

К6 — реле включения ближнего света фар.

Примечания и дополнения

Номера предохранителе и и пиктограммы обозначения реле нанесены на внутренней поверхности крышки монтажного блока.

В монтажном блоке предохранителей и реле старого образца 15.3722 (с пальчиковыми предохранителями) обозначение и назначение предохранителей и реле идентично 2105-3722010-02.

Иные монтажные блоки модификации 2105 (2105-3722010, 2105-3722010-08 и пр. ) различаются наличием или отсутствием некоторых реле и перемычек.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобиля ВАЗ 2107 (2105, 2104)

— Перегорает предохранитель. что делать?

— Схема подключения дальнего и ближнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения поворотников ВАЗ 2107

— Схема подключения габаритов ВАЗ 2107

— Не горит ближний или дальний свет на ВАЗ 2107, причины

— Провода подрулевых переключателей ВАЗ 2107

🚘 Предохранители ВАЗ 2107, блок старого образца

Сегодня поговорим с вами о предохранителях электрических цепей в ВАЗ 2107, рассмотрим в деталях какой предохранитель за что отвечает. Решил написать этот пост , так как мой пост о предохранителях на ваз 2106 оказался весьма популярным.

Предохранители ВАЗ 2107 старого образца

Начну с того, что на ВАЗ 2107  могут устанавливаться два блока предохранителей — старого и нового образца. Разница между ними в том, что в блоке предохранителей ВАЗ 2107 нового образца применяются  предохранители ножевого типа.

Читайте о том, как переделать блок старого образца под ножевые предохранители 2107

По ссылке выше вы сможете ознакомится с темой, что сделать чтобы не плавились предохранители на ВАЗ 2105, 2107, там я все детально расписываю и показываю. Блок предохранителей ВАЗ 2107 не блещет надежностью, так как предохранители довольно часто теряют контакт, а также плавятся пластмассовые части предохранителей. Но тем не менее существуют несколько рекомендаций, которые могут помочь вам победить эти злобные предохранители:

• Слегка доработать блок предохранителей, так как сделал это я.
• Следить за чистотой надежностью контакта между предохранителем и гнездом
• Использовать предохранители не на пластмассовой основе, а на керамической
• Заменить блок на блок нового образца

То что написано выше, подразумевает, что во всех цепях отсутствует короткое замыкание и проводка исправна.

Спасибо за подписку!

Внимание! Крайне не рекомендую вставлять вместо предохранителей монеты и тп. Видел таких, что вместо предохранителя вставляли пятикопеечные монеты и проводку, которая оплавилась. Но им повезло, так как она не загорелась. Не глупите!

Но перейдем непосредственно к блоку предохранителей ВАЗ 2107 старого образца. Он включает в себя как и предохранители так и реле, также некоторые предохранители вынесены за блок предохранителей. Предохранители нумеруются слева на право, если смотреть на блок спереди, также в подсказку вам будет крышка, на ней нарисовано за что отвечает какой предохранитель.

Какой предохранитель за что отвечает ВАЗ 2107

1. Первый предохранитель блока отвечает за свет заднего хода, вентилятор отопителя, обогрев заднего стекла (питание реле) и его индикацию, также в ВАЗ 2104 отвечает за дворник задней двери
2. Второй предохранитель отвечает за очиститель и омыватель ветрового стекла и фар, просто говоря второй предохранитель отвечает за дворники и омыватель.
3. Третий предохранитель в ВАЗ 2107 оставлен в резерв, его можно использовать для дополнительного оборудования.
4. Четвертый предохранитель также оставлен в резерве
5. Пятый предохранитель отвечает за нагревательный элемент обогрева заднего стекла.
6. Шестой предохранитель отвечает за прикуриватель, а также розетку переносной лампы.
7. Седьмой предохранитель отвечает за звуковой сигнал, также за вентилятор радиатора системы охлаждения.
8. Восьмой предохранитель нужно смотреть, если не работает аварийная сигнализация, в режиме поворотов отвечает другой предохранитель.
9. Девятый предохранитель защищает цепь противотуманных фар и на некоторых автомобилях реле регуляторов с генератором Г-222.
10. Десятый предохранитель защищает достаточно много цепей среди которых — вся индикация панели приборов, лампа сигнализатора и реле зарядки, также этот предохранитель защищает цепь указателей поворотов в режиме указателя поворотов, вольтметр, лампы и указатели топлива, давления масла, уровня тормозной жидкости, управление пневмоклапаном карбюратора, также реле стояночного тормоза, которая обеспечивает мигание лампы ручника.
11.  Одиннадцатый предохранитель отвечает за лампы стоп сигнала и освещения салона.
12. Двенадцатый предохранитель отвечает за за цепь фары дальнего света (правая), а также питает обмотку реле очистителей фар.
13. Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов.
14. Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
15. Пятнадцатый предохранитель отвечает за передний правый и задний левый габарит, лампы подсветки приборов, освещения вещевого ящика и подсветки прикуривателя.
16. Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар.
17. Семнадцатый предохранитель питает ближний свет левой фары.

Что касается реле, то они также расположены в блоке предохранителей:

1. Реле под номером один включает обогрев заднего стекла
2. Реле под номером два служит для включения очистителей и омывателей фар (если такие установлены)
3. Третье реле служит для включения сигналов если их два, если один, то установлена перемычка
4. Четвертое реле — включение электровентилятора охлаждения радиатора
5. Пятое реле предназначено для включения дальнего света фар
6. Шестое реле предназначено для включения ближнего света фар

Схема звукового сигнала ВАЗ 2107 инжектор

Регулировка звукового сигнала на автомобиле ВАЗ 2107
1.Чтобы отключить один из звуковых сигналов, снимите кончик серо-черного провода с выхода звукового сигнала.
2. Помощник нажимает выключатель звукового сигнала и удерживает его в нажатом положении. Отвертка с шлицем, плавно поворачивая винт по или против часовой стрелки, регулирует звуковой сигнал, добиваясь самого чистого и громкого звука.
3. Настраивается аналогично отключением соответствующего провода, другой звуковой сигнал. Если плохой звук устранить не удается, следует заменить звуковой сигнал.

Примечание
Для настройки одиночного звукового сигнала снимите решетку радиатора (см. «Решетка радиатора ВАЗ 2107 — снятие и установка»).Снимаем звуковой сигнал с автомобиля ВАЗ 2107 вместе с кронштейном (см. «Снятие одиночного звукового сигнала»). Подсоединив провода к аудиосигналу и удерживая плоскогубцы за скобу, отрегулируйте аудиосигнал, повернув винт.

Снятие двойного звукового сигнала с ВАЗ 2107
1. Для замены звукового сигнала отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Автомобильный аккумулятор ВАЗ 2107 — снятие и установка»).
2. Отсоедините провода от аудиовыхода.
3. Гайку крепления звукового сигнала отвернуть гаечным ключом на 13 мм.

На ВАЗ-2107 в зависимости от модификации и года выпуска могут быть установлены два парных или один звуковой сигнал 20.3721-01, расположенный в передней части моторного отсека. Устройство имеет регулировочный винт для регулировки тембра звука и две клеммы для подключения питания +12 В (красный провод) и кнопку включения сигнала на руле (серый провод с черными полосами). Цепь питания устройства защищена предохранителем F7 (15А) в монтажном блоке.Основными неисправностями могут быть полное отсутствие сигнала, слабый или хриплый звук.

Полное отсутствие сигнала

Причиной этого может быть:

• перегоревший предохранитель;
• обрыв или повреждение соединительных проводов;
• окисление или плохой контакт в разъемах;
• неисправность кнопки включения;

Чтобы определить причину неисправности и устранить ее, сначала проверьте целостность предохранителя F7 в монтажном блоке. После этого проверяем подачу питания + 12В на прибор (красный провод), для чего можно использовать тестер или контрольную лампу.При отсутствии напряжения проверяем отсутствие обрывов и целостность изоляции провода (при необходимости заменяем), зачищаем и сжимаем его наконечник.

При наличии питания на клемме с красным проводом замыкаем клемму подключения второй кнопки (серый провод с черными полосами) на массу куском провода. Если срабатывает звуковой сигнал, то неисправность нужно искать в цепи подключения сигнальной кнопки или в самой кнопке (обрыв провода, окисление контактов).Если сигнал не работает, значит, причина в нем и его необходимо заменить.

Хриплый или слабый звуковой сигнал

Причина может быть:

• перекос устройства;
• повреждение изоляции соединительных проводов;
• окисление или плохой контакт в разъемах или сигнальной кнопке;
• неисправность самого устройства.

Для устранения такой неисправности в первую очередь пробуем отрегулировать сигнал регулировочным винтом на его корпусе. Для этого нажмите кнопку на рулевом колесе и при подаче сигнала поверните винт шлицевой отверткой в ​​одну или другую сторону до тех пор, пока не появится звук нужного тона.

Эту процедуру лучше всего проводить с помощником. В случае ее отсутствия можно использовать планку подходящего размера для нажатия кнопки сигнала, положив ее на спинку сиденья. В парной схеме сигналы регулируются поочередно отключением серого провода одного из них.

Если звук сигнала не регулируется, проверьте изоляцию проводов, очистите и обожмите контакты разъемов и сигнальных кнопок, а затем попробуйте отрегулировать звук сигнала с помощью регулировочного винта.

Если затем настроить звуковой сигнал не удается, то его необходимо заменить. Для этого отсоедините «массу» от АКБ, отсоедините провода от клемм и разблокируйте гайку крепления сигнала ключом на «13»

И снимаем сигнал

Новый сигнал устанавливается в обратном порядке. При этом провода к клеммам можно подключать в любом порядке.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном.В варианте исполнения автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под решеткой радиатора.

Рис1

Pic1 Схема включения звуковых сигналов с помощью перемычки в монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — контактная перемычка в розетке для установки реле РЗ включения звуковых сигналов; 4 А — к клемме «30» генератора

Рис2

Фиг.2. Схема включения звуковых сигналов от реле в монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — переключатель звуковых сигналов на рулевом колесе; РЗ — реле включения звуковых сигналов НО — к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажном блоке, реле включения звуковых сигналов или контакта перемычка может быть установлена.
& nbsp Схемы звуковых сигналов представлены на рисунках 1 и 2.
& nbsp Возможны следующие причины звуковых сигналов: не работает переключатель, или переключатель заедает, или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости очистите контакты. Замените неисправный звуковой сигнал и включите новый.

Рис.3

& nbsp Если сила звукового сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, повернув винт , но на его корпусе в ту или иную сторону, чтобы получить громкий и чистый звук. Проверить надежность связи сигнала с «массой».
Вам потребуются: ключ отвертка «13».
& nbsp 1. Снимите нижнюю решетку (см. «Замена решетки радиатора»).

Рис.8

7. Медленно поворачивайте регулировочный винт в одну или другую сторону, пока звук не станет громким и чистым.
& nbsp 8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности дорожного движения, так как дает возможность привлечь внимание других участников дорожного движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы устранения, возможность его ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы понять причины, по которым не работает звуковой сигнал, необходимо разобраться с:

Схема состоит из следующих компонентов:

• звуковые устройства;
Монтажный блок
• ;
Перемычки
• для контактов, устанавливаемых вместо реле;
Сигнальный переключатель
• .

Звуковой сигнал включается кнопкой, расположенной в центре рулевого колеса.

На рулевом колесе расположено контактное кольцо, в зоне подпружиненного контакта подрулевых переключателей. Современные оснащены регулировочным винтом для регулировки громкости, встроенным реле (в монтажном блоке релейные выходы для аудиосигнала закорочены перемычкой).

Симптомы:

• нет звука при нажатии кнопки;
• звук не выключается или включается произвольно;
• хриплый, тихий или прерывистый звук.

В системе звукового устройства течет ток низкого напряжения, поэтому качество соединений имеет большое значение. Если на контактах присутствует большое количество оксидов и ржавчины, пропускание тока затрудняется. Для рожков нужен мощный ток не менее 4-5 А.

Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Так как кузов автомобиля играет роль минуса, а окисления оседают на плюс, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Отрицательная ветвь цепи самая длинная, поэтому чаще всего в ней может быть разрыв. Чтобы определить причину неисправности, нужно серо-черный провод от сигнализатора подключить к корпусу, а положительный — непосредственно к аккумулятору. Потом. Если звук появился, значит обрыв отрицательной цены. Если звука нет, а плюсовые клеммы почищены, прибор вышел из строя.

Если на ВАЗ 2107 не работает звуковой сигнал, то возможны следующие неисправности:

• перегоревший предохранитель;
• пинов и клемм окислились;
Реле
• вышло из строя;
• соединений на перемычке были окислены при их наличии;
• сломан лепесток на подрулевом переключателе;
• разработка контактных колец.

После диагностики обнаруженные неисправности необходимо устранить (видео Alex Life).

Способы устранения поломки

При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. Если контактное кольцо изношено, то ремонт руля маловероятен, так как контактное кольцо сложно найти на рынке. В этом случае разумнее всего заменить руль.

Если звуковой сигнал издает хриплый звук или периодически включается, следует проверить мультиметром заряд батареи и напряжение, подаваемое на клеммы. Если с питанием все в порядке, причина может быть в самом аудиоустройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрип и звук не станут громкими.

Если регулировка звука не помогла убрать погремушку, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.

Взаимозаменяемость сигналов

Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.

Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В звуковых сигналах первого типа воздушный поток движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки.Пневматические устройства различаются формой трубки и звуковой мощностью. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

Основа электромагнитного устройства — электромагнит, который соединен с основным элементом рупора этого типа — мембраной. Обмотка сердечника с прерывателем подключается к источнику питания (аккумулятору). Кнопка зуммера подключена к земле. При нажатии на нее сердечник сердечника начинает двигаться, таким образом, происходит воздействие на мембрану.Результат — мощный звук.

Рупоры электромагнитные различаются конструкцией излучателя звука:

1. Диск гудит («блины»). Их делают в двух вариантах: неразборно и разборно. Кроме того, он может быть закрытым и открытым.
2. Звуковые сигналы «улитка». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец розетки должен быть обращен вперед. «Улитки» позволяют получить очень громкий звук.
3. Hooters «рожки» имеют трубку, которая выглядит как выпрямленная «улитка». Внешне они похожи на рог или трубку. Их удобно устанавливать под капотом, но звуковая мощность у них слабая.

Пневматический звуковой сигнал

Дисковый сигнал

Звуковой сигнал

При выборе звукового устройства следует обратить внимание на несколько нюансов:

1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его зарядки хватило для включения гудка, так как он потребляет большое количество энергии.
2. У продавца стоит уточнить: нужна дополнительная мощность или компрессор для рупора?
3. Treble издают нежный звук. Низкие частоты подходят любителям басов.
4. Следует помнить, что грузовики имеют бортовую сеть 24 В, а легковые автомобили — 12 В.
   Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или почистить клеммы.

Если контакты не окислились и не подгорели, то проще установить новый сигнализатор. Если вы умеете подавать сигнал на ВАЗ 2107, то можете сделать ремонт самостоятельно — это даст возможность получить опыт электромонтажных работ и сэкономить на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как выход из строя увеличивает риск аварии.

Кроме того, по правилам дорожного движения эксплуатация транспортного средства без звукового сигнала запрещена. Поэтому пройти техосмотр с ошибочным звуковым сигналом невозможно.

Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:

1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Держится на кронштейне слева от радиатора.

2. Единственный неразрывный сигнал типа 20.3721-01 (однотональный), со встроенным реле. Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Схема звукового сигнала может быть описана следующим образом: 2 провода подходят для звукового сигнала. Красный провод положительный. Эта часть схемы всегда активна. Серо-черный — отрицательный провод, «масса в нормальном состоянии не имеет напряжения, и когда она замыкается, через нее начинает течь ток. На фото ниже вы можете видеть цвет проводов и 2 отдельных сигнала с скобками.

Участок цепочки под знаком «минус» — длинный.Если нажать центральную кнопку руля, пружинные контакты замыкаются. Они расположены под рулем в корпусе переключателя.

Контактное кольцо, установленное на задней части рулевого колеса. Он обеспечивает хороший контакт за счет трения, а также подает сигнал при повороте рулевого колеса в любую сторону. Поэтому, чтобы предотвратить развитие, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.

Далее по проводу в жгуте, который находится под колпаком, ток передается на монтажный блок переключателей и реле. Место аудиореле (выключатель аудиосигнала) — третье справа (по направлению к автомобилю).

Audio Relay Функции:

• с помощью кнопки реле с малым током можно управлять схемой с большой нагрузкой,
• длина проводов и, соответственно, уменьшаются потери тока в них.

Иногда в схеме не предусмотрено реле, а вместо него есть перемычка, замкнутая «напрямую». В случае одиночного сигнала 20.3721-01 это целесообразно, так как он имеет встроенное реле.Но в случае наличия двух «улиток», для улучшения работы реле рекомендуется ставить.

Ток после реле проходит через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых блоках установлены предохранители на 16 А. Последнего ресурса часто не хватает, ведь эти предохранители одновременно служат в цепи охлаждающего вентилятора.

Затем после выхода из монтажного блока в составе жгута проводов моторного отсека провод «минус» идет непосредственно на звуковой сигнал.

Как проверяется работа и как проводится ремонт при пропадании аудиосигнала?

Может быть три неисправности:

• когда необходимо — не звучит
• когда не нужно — звучит,
• звучит тихо, хрипло или прерывисто.

По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система аудиосигнала низковольтная. Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока.Но сигналы — мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Поэтому качество всех контактов должно быть хорошим, иначе сигнал ремонта ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля — это «отрицательный» контакт, а в направлении протекания тока все оксиды оседают на «плюсовом» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.

Часть цепочки под знаком «минус» длиннее.Поэтому часто в нем бывают поломки.

Сразу нужно проверить работоспособность сигнала и поискать обрыв цепи. Для этого потребуется серо-черный провод «минус» от звукового сигнала «прилепить» к зачищенному месту на корпусе (проще говоря «близко к массе»), а «положительный» контакт подключить к аккумулятору , затем включите зажигание. Если сигнал есть, значит где-то в минусовой части цепи обрыв. При отсутствии сигнала зачищаются клеммы «положительного» контакта, а значит, сам сигнал неисправен.

Существует несколько распространенных неисправностей аудиосигнала и способов их устранения:

• перегорел предохранитель — нужна замена,
• контакты окислились или сгорело реле — необходима замена,
• окислились и при наличии ослабли контакты перемычки — необходимо почистить или заменить,
• произошло развитие контактного кольца на рулевом колесе или сломался лепесток на переключателе под рулем (часто бывает и при длительной эксплуатации автомобиля, в том числе как среди любителей, постоянно использовать звуковой сигнал) — в данном случае
• звуковой сигнал ремонт ВАЗ 2107 руль заменить практически невозможно, так как токосъемное кольцо не часто встречается на рынке.

В ВАЗ 2110 работает прикуриватель. Перестал работать прикуриватель в машине. Порядок замены подсветки в прикуривателе

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикурить сигарету. Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают использовать для этого спички или свою любимую зажигалку.

Конструкторы уже начали думать о том, чтобы убрать устройство вообще.

Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для работы электроники требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в стандартной комплектации которой была эта опция. Есть информация, что это было в 20-е годы. Конструкция этого первого устройства была довольно примитивной.Патрон находился внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж становился горячим. Уже тогда водители сталкивались с тем, что прикуриватель не работал на автомобилях после длительного или неосторожного использования.

1924 год стал знаковым для этого небольшого, но полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Он также был запатентован в этом году. Но в автомобилях прибор получил свое место только в 50-х годах. Это устройство, на которое не повлияли современные технологии.

Как работает и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальный разъем. Если вставить в это гнездо прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Положительный контакт подключается к центральному контакту розетки и спирали. «Масса» подается на основание розетки.

Электроэнергия проходит по нихромовой спирали, в результате чего она нагревается до красного цвета. В момент превышения температурного дефекта устройство выключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно ясна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах.Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс — в розетку можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как многие считают, это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А. Чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилок в розетке, но стандарт на этот тип подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружиной, а также две прижимающие лапы. Положительную подушку можно зарыть очень глубоко. Из-за качества наших дорог при движении по неровностям и ямам электрический контакт между вилкой и розеткой может быть потерян. Некоторые водители даже наблюдали искрение между контактами.Существует опасность короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя это важное и необходимое устройство. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоревшей лампой подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого кроется в электроприборах, подключенных к розетке. Дело в том, что это гнездо не было рассчитано на длительное использование. Инженеры создали устройство для кратковременной подачи энергии.

Часто прикуриватель не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одной розетке, также приводят к поломке.

Также можно выделить механическую причину … Это ослабленные и разбросанные усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

Прикуриватель для ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не столкнуться с этой напастью, не стоит запитать компрессоры от прикуривателя. Также не рекомендуется тыкать в розетку устройства, не подходящие под стандарт разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто-нибудь в розетку какой-либо железный предмет. Не используйте устройства с металлическими кольцами с этой универсальной розеткой. Они часто вылетают со своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разберите гнездо.

Как проверить напряжение?

Необходимо полностью вынуть прикуриватель. Прикрепите к задней части патрона обычную лампочку и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗе?

Перед тем, как открутить гайку на тыльной стороне и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов.Это значительно облегчит возможные трудности при сборке.

А теперь можно приступить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические части от пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его нужно удалить.

Далее приступаем к сборке. Файл поможет вам удалить излишки металла, которые мешают безопасно установить прикуриватель на место.

Если ничего не вышло, то можно попробовать проверить провода на целостность.Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

Прикуриватель Ford Focus чаще всего не работает из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, намного превышающий допустимый.

Короткие замыкания возникают из-за того, что большинство водителей не знают и никогда не думают, что в мире нет стандартов для гнезд геометрических размеров. Производители зарядных устройств и все, что вставляется в розетку, делают вилками разной длины и диаметра.

Перед тем, как что-либо вставлять в разъем, убедитесь, что разъем идеально подходит. Немного меньший диаметр — риск короткого замыкания.

Как заменить предохранитель в автомобилях Ford?

Если прикуриватель Ford не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он расположен под бардачком. Поверните защелки и потяните блок вниз. Вы увидите требуемый предохранитель в левой полосе.

Он второй снизу. Лучше, если вы найдете схему своего Форда. Да, вытащить предохранитель вручную непросто, поэтому приготовьте плоскогубцы.

Как заменить прикуриватель?

При замене необходимо снять правую крышку туннеля. В ногах пассажирского сиденья снимаем защелку и откручиваем саморез.Затем снимите заглушку. Вы увидите дыру. Положите туда руку и отсоедините провода от розетки. Их всего три.

Теперь остается только вытащить стекло из гнезда.

Если не получилось просто так вытащить стекло, то есть вариант сломать пластик каким-нибудь инструментом, а заодно снять стекло по частям.

«Тойота»

В том случае, если не работает прикуриватель Тойота, для начала нужно проверить предохранители.Автолюбители утверждают, что инструкция к этой машине ничего о них не говорит.

На большинстве моделей правильный блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие люди пытаются установить предохранители на 20 А и обнаруживают, что система не работает.

Также многие владельцы заменяют все стекло целиком. Стекло имеет алюминиевую вставку. Часто выгорает.

Если ничего не работает

Еще бывает, что не работают прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не обнаружите, внимательно проверьте реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Современные автомобили оснащены одним или несколькими разъемами. Однако они давно используются не по прямому назначению. Автовладельцы подключают к прикуривателю дополнительные устройства. Среди самых распространенных:

• вентилятор;
• портативный электрический компрессор, накачивающий автомобильные шины;
Регистратор дорожного движения
• ;
Навигационная система
• ;
• зарядное устройство для электронных устройств (телефон, планшет, ноутбук).

Поэтому если перестанет работать прикуриватель, то это чревато неудобствами и хлопотами. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

Из чего состоит прикуриватель и как он работает

Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей — металлической трубки, внутри которой находится нихромовая спираль, и гнезда для нее (гнезда).К нижней части подключается плюс, а к кузову автомобиля или массой — кузов.

При нажатии на вставку начинает работать прикуриватель: контакты замыкаются, спираль нагревается. Когда температура достигает максимального значения, срабатывает термостат, и устройство возвращается в исходное положение.

Стоит ли обычная прикуриватель?

Сошедшие с конвейера модели ВАЗ 2112 комплектуются длинными приборами старого образца.Их недостаток в том, что они не обеспечивают надежную фиксацию подключенных устройств, разработанных по европейским стандартам. В результате зажигалки иногда закрываются и перестают правильно работать.

Многие владельцы решаются на замену устройства на 2112 на новую модель (см. Фото). Стоимость такого прикуривателя колеблется от 600 до 1,5 тысячи рублей. Слишком низкая цена говорит о некачественных материалах, используемых при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Причины, по которым не работает прикуриватель

Есть несколько ситуаций, по которым устройство может выйти из строя. Наиболее частые причины, по которым не работает прикуриватель ВАЗ 2112:

• короткое замыкание;
• сломана проводка прикуривателя;
• перегоревший предохранитель;
• слабый контакт;
• неисправная спираль;
• перегорела лампочка подсветки.

Каждая аварийная ситуация подробно обсуждается ниже.

Предохранители на прикуривателе

Если перестал работать прибор на ВАЗ 2112, то возможной причиной неисправности стал перегоревший защитный элемент. Автомобильная цепь в этой секции защищена предохранителем на 25 А. Это означает, что устройства общей мощностью более 300 Вт (12 вольт * 25 ампер = 300 ватт) нельзя подключать к розетке прикуривателя.

Иначе сгорит защитный элемент. Намек на то, что «сдался» предохранитель — это неисправность вентилятора отопителя. Если не работает, замените. Монтажный блок находится слева от рулевой колонки, за декоративными накладками.

Элемент с индексом F-18 подлежит замене. Предохранитель на 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению электропроводки, возгоранию.

Обрыв или короткое замыкание в проводке

Надо проверить где предохранитель на прикуривателе ВАЗ 2110. Если он цел, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств провода могут перегореть, что вызывает короткое замыкание или поломку прикуривателя.


Для диагностики необходим мультитестер, который должен прозвонить все подходящие к элементу провода, выяснив их состояние.

Дело в контактах или нить накала

Со временем или от интенсивного использования может нарушиться связь внутри устройства на ВАЗ 2112. Неправильное подключение устройств приводит к расшатыванию розетки и плохому контакту. Лечится загибом металлических усиков на картридже, пайкой.

С возрастом на прикуривателе появляются оксиды или ржавчина, что плохо сказывается на его работе.Вы можете исправить ситуацию, обработав точки контакта файлом. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность — перегоревшая нихромовая спираль. Здесь рекомендуется замена инструмента.

Лампа подсветки

Вокруг самого гнезда есть специальный световой элемент, который позволяет найти устройство в темное время суток. Лампа освещения может перестать гореть из-за обрыва нити накала. В этом случае необходимо демонтировать прикуриватель, удалить неисправный элемент и заменить его новой лампочкой.

Диагностика неисправностей прикуривателя

В случае неисправности следует провести осмотр устройства для выявления причины поломки.

1. Включаем вентилятор отопителя. Если не работает, то предохранитель прикуривателя ВАЗ 2111 находится в монтажном блоке.
2. Осматриваем контакты на самом устройстве и его гнезде. Если есть окислы или ржавчина, удалите их напильником.
3. Визуально осматриваем кабели, идущие к прибору, на наличие переломов или обрывов.Обзываем провода мультитестером. Включаем его на сопротивление, а потом проверяем каждый из трех кабелей, идущих к устройству.

После обнаружения неисправности можно приступать к ремонту устройства.

Схема подключения прикуривателя ВАЗ 2110

Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству идут три провода.

1. Красный — положительный контакт, отвечающий за нагрев катушки.Питание от аккумуляторной батареи через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
2. Желтый — лампа подсветки, положительный контакт.
3. Черный — постоянный отрицательный провод. Масса соединена с корпусом устройства одним концом, а кузов автомобиля — другим.

Закоротил прикуриватель ВАЗ 2110

Если прибор вышел из строя, то следует искать причины поломки. Выяснить, что по цепи идет короткое замыкание, довольно легко.

1. Поворачиваем ключ в замке зажигания, выключаем его.
2. Замеряем напряжение АКБ выключено.
3. Включаем зажигание, а потом снова измеряем напряжение. Если индикатор просел более 0,5 вольт, значит где-то пробой.

Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно сначала визуально осмотреть кабели — перегибов и обрывов быть не должно.Дополнительно необходимо проверить герметичность фиксации картриджа в металлическом разъеме. Свисающее устройство также может вызвать короткое замыкание.

Схема автомобильного прикуривателя ВАЗ 2112

Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиле ВАЗ 2112 идентична 2110-й. Видео ниже содержит подробные инструкции.

Разборка и замена прикуривателя

Перед ремонтом нужно будет запастись подходящим инструментом.Требуется:

• крестовые и стандартные отвертки;
• защитные перчатки.

Для устранения поломок пригодится:

• мультитестер;
• паяльная лампа с припоем;
• трубки термоусадочные, изолента;
• кусачки;
• файл.

Процедура.

1. Открываем капот, снимаем минусовую клемму с АКБ. Также можно снять предохранитель с монтажного блока, который отвечает за прикуриватель ВАЗ 2110.
2. Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
3. Отсоединить трехконтактный штекер от прикуривателя автомобиля.
4. Демонтировать колодку под рычагом ручного тормоза.
5. Снимите крышку рычага переключения передач.
6. Отодвигаем сиденья назад, после чего откручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытаскиваем картридж.
8. Используйте плоскую отвертку, чтобы поддеть защелку прикуривателя, чтобы она вышла из сиденья.
9. Демонтируем гнездо от футеровки для последующего ремонта.

1. Вытаскиваем металлическую трубку.
2. С помощью отвертки или пинцета затяните контакты, расположенные внутри.
3. Вытаскиваем картридж, отсоединяем от него микросхему.
4. Осторожно вытащите светофильтр.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать.Поскольку заводом не предусмотрена установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае отказ может быть как механическим, так и электрическим.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения бардачка.

Это первая подсказка — если прикуриватель не работает, но горит лампа бардачка, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь подозревают предохранители.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25A … Он находится в монтажном блоке слева от водителя .

Есть еще один предохранитель с номиналом 15 A , который подключен к цепи прикуривателя. На нем есть розетка, и он тоже может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска на одну цепь предохранителя F18 сажают и прикуриватель, и двигатель отопителя.

Следовательно, проверить целостность предохранителя в этих случаях тоже несложно — мотор не крутится, значит, предохранитель перегорел.

Почему предохранители на

Каждый потребитель электроэнергии на борту транспортного средства рассчитан на определенную мощность и определенное потребление тока, измеряемое в амперах . .. Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, он Неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и коротких замыканий, она плавится, разрывая цепь.

Поэтому важно учитывать потребление тока дополнительными устройствами. — компрессор, холодильник и другие архитектурные излишества. И мощность, и ток, потребляемый им, указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка электропроводки

Если предохранитель исправен и мы не включали пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам необходимо снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

И последнее, но не менее важное: осматриваем сам прикуриватель.

Выходит редко, но если и выходит, разбирать не будем, дело не королевское.Покупаем новый.

Новый прикуриватель в сборе.

• Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель обычно SOTE.

Удачных поисков всему и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

В последние годы автомобильный прикуриватель превратился в многофункциональное устройство.Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств . .. Поэтому выход из строя прикуривателя может доставить немало неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

В последнее время функции прикуривателя значительно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по прямому назначению, подключите к его розетке:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• Компрессор для накачки шин.

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, который действует как положительный контакт. Отрицательный контакт в прикуривателе — это тело. Для предотвращения коротких замыканий корпус и шток отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключается к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, которая включается вместе с внешним освещением.

Для включения режима нагрева нужно надавить на картридж и зафиксировать его в нажатом состоянии.Патрон удерживается на месте биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев змеевика, который длится 15–20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Часто выходит из строя прикуриватель ВАЗ 2107.Это происходит по разным причинам.

Перегорел предохранитель

Если прикуриватель используется в качестве розетки для работы нескольких мощных устройств через разветвитель, предохранитель прикуривателя, рассчитанный на максимальный ток 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 часы и радио перестанут работать вместе с прикуривателем.

Ненадежный контакт

Иногда окисляются контакты или разъемы прикуривателя и прибор перестает работать.В такой ситуации их необходимо очистить, предварительно отсоединив отрицательную клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто вилка устройства, подключенного к прикуривателю, не входит плотно в розетку. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты могут оплавиться даже при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

Перегорел элемент накаливания

Иногда перегорает катушка прикуривателя. В этом случае устройство меняют на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или истирания проводов с последующим разрывом контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После обнаружения поврежденного участка проводку меняют на новый. Особое внимание в этом случае обратите на целостность изоляции проводов — это снизит вероятность короткого замыкания и возгорания до минимума.

Видео: основные неисправности прикуривателя ВАЗ 2107

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подключаются три провода:

• красный провод идет на плюс АКБ и подает напряжение на Часы;
• желтый провод идет на плюс АКБ и подает напряжение на подсветку;
• черный провод отвечает за заземление.

В его электросхему, помимо самого прикуривателя, входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуется:

• набор отверток;
• плоскогубцы;
• маленькие щипцы или пинцеты;
• паяльник и расходные материалы для пайки;
• лампа переносная или фонарик;
• изолента;
• перчатки хлопковые;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок работы

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снимаем минусовую клемму с АКБ.
2. Для удобства отодвигаем водительское сиденье назад.
3. Вынимаем патрон прикуривателя из гнезда.
4. Осторожно подденьте дополнительную панель приборов с правой стороны. Освободив фиксаторы из пазов, снимаем эту панель вместе со всеми приспособлениями.
5. Отсоедините провода питания от прикуривателя.
6. Откручиваем гайку крепления прикуривателя.
7. Снимите корпус прикуривателя вместе с подсветкой.
8. Вытаскиваем патрон прикуривателя наружу.
9. Установите новый прикуриватель в обратном порядке.

Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины замены:

• постоянно откручивая гайку крепления;
• желание установить более привлекательное устройство;
• Невозможность подключения нескольких устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый прикуриватель евро, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя нужно лишь немного увеличить отверстие, в котором он был закреплен.

Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

Устройство монтируется в следующем порядке:

1. Светодиод установлен.
2. Гнездо прикуривателя зафиксировано.
3. Электропроводка подключена.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя также не доставит больших хлопот владельцу ВАЗ 2107.

Необычный подозреваемый: Лада с отношением

Когда вы вкладываете средства в автомобильную культуру в любом виде, в любой форме, очень легко увлечься одним конкретным жанром или нишей. Вы легко можете немного запутаться в отношении всех захватывающих событий, происходящих за пределами вашей ячейки.

Мой интерес к автомобилям всегда вращался вокруг дрифта и японских марок, поэтому в Speedhunting я поставил одной из своих целей поиск проектов и возможностей, которые выходят за рамки моих обычных периферийных устройств.

Идея, лежащая в основе этого, была предложена мне в манере Йоды товарищем по Speedhunter Брин Масселуайт несколько недель назад. Советую на борту, ищу более широкое понимание различных автомобильных культур, я буду. Поступая так, я также надеюсь вывести на поверхность некоторые из невероятных построек, которые могли бы пролететь незамеченными, если бы я просто устроился в своей зоне комфорта.

Чтобы продвинуть мое обучение, Брин указал мне на уважаемого тюнера Ford Дэйва Колледжа.Помимо создания одних из самых крутых и быстрых классических автомобилей Ford в Великобритании, Дэйв является владельцем Retro Ford, мастерской, производящей все необходимое, если вы хотите пересадить мощный современный двигатель Zetec или Duratec в свой классический синий овал. Мастерская Retro Ford — это настоящая сокровищница старых крутых Фордов, но это еще одна особенность на другой день…

Однако на этот раз причиной моего визита был вовсе не Ford, а скорее любопытное творение, которое стоит перед вами. Это Лада 2101 1981 года выпуска.Вы можете подумать, что это ничего не подозревающее место для охоты на скорость? История сборки проста — после того, как Дэйв помог другу построить Lada Riva с двигателем Zetec и увидел в Интернете изображения захлопнутых Лад из Восточной Европы, Дэйв задумал приобрести и построить свою собственную Lada с двигателем Ford. Просто потому, что мог.

Вместо того, чтобы выбрать другую Riva, идеальным кандидатом была более стильная модель ВАЗ-2101, продаваемая здесь, в Великобритании, как Lada 1200. 2101 был, по сути, Fiat 124, переработанным, чтобы лучше соответствовать требованиям Восточного блока — он предлагал классический итальянский стиль, смешанный с твердым российским качеством сборки.По-видимому, существует более 800 различий между моделями Fiat и Lada, но чтобы их заметить, нужно проявить немного смелости. Два больших изменения заключались в том, что кузов Lada был изготовлен из более толстой стали и имел более мягкую подвеску, чтобы справиться с более холодным и суровым климатом.

Дейв, которому не привыкать импортировать классические Ford со всего мира, подошел к Lada несколько иначе. Хотя он мог купить свой 2101 за гроши в Восточной Европе, он нацелился на получение настоящего британского автомобиля с правым рулем.Потратив полгода на поиск подходящего кандидата, Лада, которую вы видите перед собой, появилась на продажу в 20:00 в пятницу вечером. К 8:00 на следующее утро Дэйв уже стоял перед ним, хотя он выглядел совсем иначе.

«Это было дерьмо», — откровенно заявляет Дэйв. «Но это был первый фильм, который я видел за несколько месяцев, поэтому я купил его за 500 фунтов стерлингов, надеясь, что тем временем может появиться что-нибудь получше». Это не так. Лада была оснащена двигателем объемом 1200 куб. См с 4-ступенчатой ​​коробкой, что было далеко не идеально, поэтому первой задачей при доставке автомобиля в мастерскую Retro Ford было заглушить двигатель, что произошло в спешке. «Он умер, довольно сильно выгорая», — гордо прокомментировал Дэйв.

Двигатель отсутствует, первая работа заключалась в ремонте кузова и шасси Lada. Донорские части были доставлены со всей Европы, прежде чем были с любовью установлены на место. Оригинальная задняя часть автомобиля пережила лучшие времена, поэтому была найдена и куплена новая пара в Чешской Республике, но она прибыла и не имела стильной обжимной линии, которая проходит по длине автомобиля. Задние части, которые теперь украшают автомобиль, представляют собой бесшовное сочетание оригиналов и сторонних деталей.

Передние крылья могут оказаться не менее сложными. Удивительно, но первоначальные планы относительно Lada заключались в том, чтобы она была «грубой и готовой» и использовалась для дрифта, поэтому требовалось обеспечение для большого количества колес. Стандартные колесные арки 2101 не самые удобные в этом отношении, поэтому они были обрезаны, выдвинуты на два дюйма вперед и соединены вместе. В результате передние колеса теперь сидят прямо в углах автомобиля.

Когда дело дошло до двигателя, Лада собиралась использовать только переделку Ford.Очевидным выбором был 2,3-литровый двигатель Cosworth Duratec crate. Предлагая хороший низкий крутящий момент и возможность настройки, блок Duratec является популярной заменой в мире старой школы Ford и экономичной альтернативой подобным двигателям Millington Diamond, используемым в Mk2 Escort Кена Блока.

Двигатель — непростая задача — Дэйв хотел использовать свои собственные стандартные крепления Retro Ford и поддон картера, поэтому он позволил поперечине автомобиля определять положение двигателя. Это, в свою очередь, включало выемку в переборке, чтобы блок мог сидеть достаточно далеко.

Двигатель имеет увеличенные на 1 мм клапаны, головку с отверстиями и внутренности Cosworth. Набор 50-миллиметровых дроссельных заслонок Jenvey придает Ладе свой корявый вид, они установлены в перевернутом положении, чтобы моторный отсек выглядел аккуратно и аккуратно. Все, что можно спрятать и спрятать, было. Эта маленькая Лада действительно выделяется вниманием к деталям и качеством отделки.

На противоположной стороне блока выхлопная труба, изготовленная на заказ, обрабатывает все горячее — 2-дюймовые первичные обводы переходят в 2.5-дюймовая переупаковываемая система из нержавеющей стали. Пространства мало, поэтому выхлоп потребовалось немало доработать, чтобы получить нужный — Дэйв оценил, что он потратил около 40 часов на работу только с коллектором.

Далее шасси работа по заказу пользовательских коробки передач и поднял проп туннель был необходим для размещения Mazda 6-ступенчатой ​​коробкой передач от MX-5, который передает мощность на заднюю ось Mk2 Escort через поштучного опору, Salisbury типа пластина LSD и ретро форд переоцененные двухсекционные валы. Результат составляет около 235 л.с., что делает вождение автомобиля безумно приятным.

Когда дело дошло до перебора подвески, главным приоритетом была установка машины как можно ниже. Компоненты подвески на вторичном рынке для Ladas не совсем обычное дело, поэтому Дэйв снова обратился к своим обширным знаниям о старой школьной сцене Ford, чтобы доставить автомобиль на твердую землю.

Те из вас, кто знаком с шасси Lada 2101 / Fiat 124 (не все сразу встают), возможно, заметили массивные башни распорок. Давно ушли в прошлое оригинальная передняя подвеска на двойных поперечных рычагах, замененная установкой MacPherson.Башни были изготовлены вручную для размещения стоек Capri Bilstein 2.8 с укороченными вставками на асфальте и оснащены эксцентриковыми верхними креплениями с прорезями для дополнительной регулировки геометрии.

Сзади оригинальные задние башни Lada были подрезаны и существенно подняты, чтобы обеспечить желаемый дорожный просвет. Задняя подвеска представляет собой оригинальную четырехрычажную подвеску Lada на стероидах, многослойную втулку со всех сторон, усиленные крепления, более толстые хромомолибденовые трубки и регулируемую тягу Панара с розетками.

Когда дело дошло до выбора колес, требовалось больше индивидуальной работы — стальные диски Mk2 Ford Mondeo были принесены в жертву для создания обуви Lada.Внешний обод и центры были разделены, прежде чем их перевернули и снова сварили. Также были сделаны условия для установки оригинальных колпаков Lada. За колесами скрываются суппорты Rover MG TF AP Racing с дисками 304 мм спереди и Peugeot 406 спереди с суппортами Lotus Exige сзади. Путаница частей, но работающая.

Если заглянуть в окно, можно увидеть несколько ключей к разгадке потенциальных возможностей Lada. Выпуклое алюминиевое рулевое колесо Springalex — единственный очевидный и непосредственный намек на то, что это нечто большее, чем с любовью восстановленный чудак.

Интерьер занижен, и Дейв свел к минимуму модификации, чтобы сохранить большую часть оригинального шарма автомобиля Восточного блока. Оригинальный спидометр разгоняется до 100 миль в час — я полагаю, что Lada должна быть в состоянии разогнаться.

Передние сиденья фактически поменяны местами. Изначально вы могли бы найти черные кожаные сиденья Momo в Alfa Romeo 156, однако они настолько хорошо сочетаются с остальной отделкой Lada, что вам придется быть внимательным, чтобы заметить, что они изначально не были предназначены для машина.

Внешние изменения так же тонки и хорошо выполнены. Передний и задний бамперы сидят на нестандартных укороченных опорах, приближая их к кузову Lada. Это включало изменение формы металла, чтобы оно лучше соответствовало контурам автомобиля, и выбор заднего бампера в стиле универсал из Бельгии.

Особое внимание было уделено исправлению сомнительных зазоров в панели Lada. Это включало разрезание, изменение положения и повторную сварку дверных петель, чтобы выровнять задние двери.Были закуплены и новые дверные ручки, хотя это оказалось проще, чем предполагалось — точно такие же ручки все еще устанавливают на новые Lada Nivas!

Когда дело дошло до выбора цвета, Дэйв хотел что-то, что не выглядело бы неуместным. «Когда вы видите автомобиль, окрашенный в цвет, в котором он никогда не был изначально доступен, это всегда выглядит немного неприятно», — говорит он. Согласен. Имея это в виду, он начал поиск чего-то, что было бы близко к оттенку оранжевого, предлагаемому на 2101.Естественно, он обнаружил, что пролистывает образцы цветов Ford, и выбранный оттенок оранжевого — это цвет автопарка Ford.

В некоторых случаях краска приобретает более желтый оттенок, в других — явно оранжевый. Цвет идеально соответствует духу этой маленькой «Лады» — она ​​просто кричит тебе «весело». Даже на нашей удаленной промышленной площадке в тихое воскресенье «Лада» привлекает внимание. Я не уверен, что прохожие точно знают, что это, но тем не менее я вижу, как они улыбаются.

В типичной британской моде вскоре поднялся ветер и начал литься дождь, что положило конец нашей съемке. Дэйв вскочил и завел мотор, желая показать мне, на что способна Лада, пока она не стала слишком скользкой. Приношу свои извинения за нечеткие кадры и ужасный звук. Остерегайтесь пользователей наушников.

Несмотря на то, что Lada может носить многие детали переоборудования Retro Ford, она не предназначена для демонстрации или демонстрации навыков, а просто как автомобиль для удовольствия.На сборку от начала до конца ушло всего семь месяцев, и на это у Дэйва ушло столько свободного времени между работой, сколько он мог — эта «Лада» была построена исключительно для любви.

Британцы любят аутсайдеров, и я думаю, что это то, что меня радует в этой сборке. Никто не подозревает, что на Ладу потрачено столько времени и внимания, и еще меньше людей ожидают, что она будет такой невероятно быстрой.

Может быть, это не тот автомобиль, к которому я обычно тяну, но я рад, что у меня открылись глаза — это определенно сборка, которая заслуживает признательности.

Джордан Баттерс
Instagram: jordanbutters
jordan@speedhunters. com

Дэйв Колледж 1981 Duratec Lada 2101

Числа
Максимальная мощность: ~ 235 л.с.

Двигатель
2,3-литровый Cosworth Duratec, увеличенные на 1 мм клапаны, головка с отверстиями, штоки и поршни Cosworth, поддон Retro Ford, 50-миллиметровые ITB Jenvey, установленные вверх дном, нестандартный коллектор из нержавеющей стали, индивидуальная перекомпонованная система выпуска из нержавеющей стали, радиатор из индивидуального сплава, блок управления Emerald ECU , кастомная система вентиляции, водяной коллектор Retro Ford, комплект генератора Retro Ford, подушки двигателя Retro Ford

Трансмиссия
Mazda Mx-5 6-ступенчатая коробка передач, нестандартное быстрое переключение, гидравлическое лопаточное сцепление Retro Ford Pinto, легкий маховик Retro Ford, цельный винт, LSD типа Salisbury, усиленные двухсекционные карданные валы Retro Ford, Mk2 Escort задний мост, 3.54 главная передача

Шасси
Специально изготовленные опоры передних стоек, рубленые и приподнятые задние опоры, модифицированная переборка, увеличенный туннель коробки передач, приподнятый опорный туннель, усиленные опоры подвески

Подвеска
Преобразованная в стойку MacPherson, эксцентриковые верхние опоры с прорезями, передние амортизаторы 2. 8 Capri Bilstein с укороченными вставками асфальта, шарнирные соединения Mk2 Escort TCA, 2.8 Capri ARB с кронштейнами двойной ширины, быстрая стойка 2.4 на нестандартной рулевой колонке с Mk2 Карданный шарнир Escort Grp4, задние амортизаторы AVO, усиленная четырехрычажная подвеска с хромомолибденовыми трубками, полые втулки, регулируемая тяга Панара с розетками

Тормоза
Настраиваемая педаль смещения, гидравлический ручной тормоз с внутренним регулятором смещения, передние тормоза Rover MG TF AP Racing 304 мм на нестандартных кронштейнах и раструбах, передние диски Peugeot 406 с суппортами Lotus Exige сзади

Колеса / шины
Custom 15 × 6-дюймовые стальные диски Mk2 Mondeo с перевернутыми ободами, фитинги для колпаков Lada, шины 195 / 45R15

Кузов
Передние крылья Fiat 124 обрезаны и расширены, задний бампер Lada 2101 Estate, нестандартные крепления для заправки бамперов в

Интерьер
Рулевое колесо Springlex, кожа передних сидений Alfa Romeo 156

Больше историй из Великобритании на Speedhunters
Веб-сайт Retro Ford
Retro Ford в Instagram

Основные причины, по которым ВАЗ 2106 не заряжается

Следует немедленно искать причину неисправности, так как под угрозой находится питание всего электрооборудования током, а также зарядка аккумулятора.

Как известно, при исправном генераторе аккумулятор не требует зарядки в течение многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть аккумулятор емкостью 55 Ач, который обычно бывает десятками, пополняется током за счет работы исправного генератора.

Типы генераторов

Чаще всего ВАЗ 2110 (с карбюраторным двигателем) комплектуется генератором 9402.3701. На инжектор ВАЗ — 3202.3771 (с поликлиновым ремнем). Но в любом случае проблемы те же, мы их рассмотрим.

Основные проблемы

Если генератор выходит из строя, то основные причины неисправности следует искать либо в бортовой сети, либо это проблемы самого генератора. Если генератор дает заряд, но недостаточно, то он, возможно, был слишком «загружен» из-за того, что помимо стандартного электрооборудования поставил много других гаджетов, и уже работает на пределе своих возможностей.

Нашим автомобилистам было больно любить тюнинг ВАЗ 2110, добавляя, например, мощность динамика, усилитель света и т. Д. Некоторые в таких случаях меняют аккумулятор, например ставят емкость 70 Ач, вместо обычный ВАЗовский, на 55 Ач.

Но если на первых порах может помочь, то со временем такая батарея будет работать еще быстрее, так как штатный генератор не сможет обеспечить ее полный заряд, мощности для этого не хватит.

Причины разряда АКБ подробно описаны в следующем материале:

устранение неисправностей

Чтобы точно определить источник проблемы с генератором, нужно выполнить элементарную проверку.Если у вас нет «дополнительных» потребителей энергии, вы можете сразу искать неисправности генератора, если есть, отключите их на время. Причем — не выключать, а именно отключать от машины.

План проверки:

1. Измерьте возврат тока на холодном автомобиле, когда он не работает, и все его системы жизнеобеспечения отключены. Будет идеально, если возврата нет вообще. Но это случается крайне редко. Практически каждый ВАЗ 2110 где-то находится из-за недостаточного контакта, локального замыкания и т. Д.небольшая отдача все еще наблюдается. Но — он просто маленький, и не тот, в который аккумулятор может сесть за ночь парковки;
2. Если все в норме, утечки тока нет или они мизерные, батарея не разряжена, переподключите все устройства, которые вы (неважно, самостоятельно или с помощью наемных специалистов) установили на свой автомобиль по собственной инициативе. Повторите ту же проверку. Если выяснилось, что ток идет активно, значит, причина не в аккумуляторе и не связана с генератором, это устройство, которое конструкторами ВАЗ 2110 не предусмотрено;
3. Но если отдачи не обнаружено, то приступаем к тщательному осмотру генератора.А вот возможных неисправностей масса:
   недостаточно контакта щеток с кольцами ротора;
   обрыв обмотки возбуждения;
   возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. В этом случае генератор нагревается и гудит;
   обмотка возбуждения может замыкаться на корпус ротора; В фазной обмотке статора может произойти
   обрывов;
   статор можно замкнуть на корпус;
   возможно замыкание «плюса» на корпус;
   может выпрямлять диоды в выпрямительном блоке;
   механических неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеперечисленные неисправности генератора более подробно.

Слабый контакт

Контакт может стать слабым из-за загрязнения или смазывания щеток, контактных колец ротора. Другой виновник — усадка пружин, давящих на щетки, а также зависание самих щеток. Эти недостатки могут увеличить сопротивление поля и даже прервать цепь.

Обычно помогает протирание тряпкой, смоченной в бензине. Сильно изношенные щетки необходимо заменить новыми, заодно и проверить пружины. Если кольца окислились, их можно протереть стеклотканью.

Обрыв обмотки

Обрыв обмотки возбуждения означает отсутствие заряда аккумулятора. Чтобы определить это, часто достаточно просто положить руку на генератор. В перерыве нагревается. Для точной проверки нужно отсоединить конец обмотки возбуждения от щетки, подключить провода аккумулятора (через вольтметр или лампочку) к выводу W генератора (через вольтметр или лампочку).

Если есть обрыв, то стрелка вольтметра не отклонится, и лампочка не загорится. Чтобы выяснить, какая из катушек не дает работать генератору, подключите провода от аккумулятора к каждой отдельно. Наконец, проверяется пайка и выводы катушек. Если поломка внутренняя, катушку нужно заменить, при этом помогает внешняя пайка.

Межвитковая цепь

Межвитковое короткое замыкание может произойти в любой из катушек обмотки возбуждения. В этом случае обмотка нагревается, ток возбуждения увеличивается.Для определения короткого замыкания недостаточно отметить, какая из них греется, нужно измерить сопротивление каждой катушки омметром.

Замыкание на корпус ротора

При этой неисправности замыкается вся обмотка возбуждения, и генератор просто не работает. Чаще всего замыкается на корпусе в местах, выходящих концами обмотки на контактные кольца ротора. Проверить это лампочкой с напряжением 220 В.

Один провод подключается к любому контактному кольцу, другой — к сердечнику ротора или его валу. В случае короткого замыкания загорится лампочка. Вы не пойдете с таким генератором, поэтому вам нужно либо изолировать, либо заменить обмотку.

Короткое замыкание в фазной обмотке статора

Чаще всего короткое замыкание возникает при нарушении изоляции между витками в обмотках статора. При этом генератор очень горячий, он недостаточно заряжает аккумулятор, так как это происходит только при очень высоких оборотах двигателя.

Статор замыкается на корпус

Как и другие замыкания, у генератора беда: сильно нагревается, гудит, мощность падает.Испытание проводится с помощью лампы 220 В. Один вывод размещен на сердечнике, другой — на одном из выводов обмотки. При коротком замыкании загорается лампа. Ремонт заключается в замене неисправных катушек.

Плюс зажим замыкается на корпус

Эта неисправность приводит не только к сильному перегреву генератора, но и к выходу из строя диодов в выпрямительном блоке. Что, в свою очередь, вызывает короткое замыкание в аккумуляторе. Может не только сильно разрядиться, но и выйти из строя.

Механические неисправности

Первое место среди механических неисправностей ВАЗ 2110 занимает натяжение ремня. В этом случае шкив генератора обычно очень горячий. К тому же не хватает зарядки аккумулятора. Также проверьте все на предмет плохого контакта, обрывов и т. Д.

Поэтому, независимо от того, кто у вас в автомобиле, карбюраторный агрегат или инжектор, лучше не шутить с генератором, а при обнаружении неисправностей быстро реагировать на них.

Бывает, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка ВАЗ 2107.Отсутствие или плохой заряд определяется отключением одной из клемм при работающем двигателе. Если машина начинает глохнуть или двигатель начинает работать нестабильно, то заряда нет. Есть несколько причин, по которым генератор дает слабую зарядку или вообще не заряжается.

Из-за чего не заряжается генератор ВАЗ 2107?

1. Износ щеток генератора. Нормальная длина щеток генератора должна быть не менее 12 мм. Если при замерах их длина оказалась меньше номинальной, то щетки необходимо заменить на новые.
2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов также может вызвать недостаточную зарядку. Проверить состояние диодного моста можно простым тестером с лампой. Все диоды работают как токопроводы только в одном направлении. Получается, что если поменять полярность подключения, то лампа то горит, то не горит.
3. Возможно, на ВАЗ 2107 нет заряда, потому что неисправно реле напряжения (планшет), или, как его правильно называют, реле регулирования напряжения.Это небольшое устройство выдерживает напряжение от 13 до 14 вольт при разных скоростях вращения генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеренных вольтметром при работающих двигателях), то можно смело заявлять о неисправности реле. Если по этой причине вызвана плохая зарядка аккумулятора ВАЗ 2107, то замените реле напряжения на новое. Но прежде чем идти покупать, рекомендуется взять с собой вольтметр и проверить работу реле прямо возле магазина, ведь особенности зарядки аккумулятора на разных автомобилях индивидуальны и может не подойти вам, быть исправным.К тому же отказ реле напряжения — очень частое явление.
4. Эту причину разумнее было поставить на третье место, но, поскольку для ее идентификации требуется квалификация электрика, она выделена отдельно. Бывает, но редко, что генератор дает слабый заряд из-за неисправности обмоток статора и ротора. Это могут быть: между короткими замыканиями фаз или обрывом фазы. Ремонт генератора, в этом случае рекомендуется доверить обученному электрику.

Наверное, каждый автовладелец сталкивался с проблемами подачи электроэнергии. Даже на иномарках, не говоря уже об отечественных, бывает, что генератор не заряжает аккумулятор. Это серьезная проблема. Когда-нибудь, в решающий момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. Но зачастую машина нужна именно сейчас.

Теория вопросов

Когда машина движется, разряженный аккумулятор получает напряжение заряда от 13,6 до 14.2 В. Для правильной и стабильной работы всех систем в автомобиле эти напряжения должны поддерживаться до запуска двигателя и вращения коленчатого вала. Вместе с двигателем крутящий момент также передается на генератор через приводной ремень. В этот момент вырабатывается такое количество энергии, которого хватит для стабильной работы всех систем и поддержания заряда аккумулятора.

ДВС может работать в разных режимах. Наряду с этим изменяется количество оборотов коленвала.Меняется и количество оборотов шкива, это приводит к увеличению напряжения, вырабатываемого генератором. Для поддержания уровня 13,6-14,6 В в бортовой сети в цепи возбуждения специально разработано реле. Регулирует уровень стресса. Когда рост превысит нормальное значение, то ток, подаваемый на обмотку, уменьшится. При этом уменьшается и сила намагничивания ротора. Это приводит к снижению выходного напряжения.

Если генератор не заряжается, то в большинстве случаев причины нужно искать в цепях возбуждения, а также в цепях выходного напряжения от генератора к аккумулятору.Но так бывает не всегда. Иногда проблемы связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно срабатывает реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда АКБ и датчики заряда. Затем он проходит через диоды, реле, элементы монтажного блока и, наконец, до разъема в генераторе. Там электричество поступает на реле-регулятор и, проходя через щетки и контактные кольца, попадает на обмотку возбуждения.

С увеличением частоты вращения коленчатого вала фазные напряжения увеличиваются. Затем через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазное напряжение достигает 12 В на обоих выводах, напряжение выравнивается. Из-за отсутствия разницы напряжений контрольная лампа гаснет. В этом случае генератор вырабатывает напряжение выше 12 В.

Как определить, что генератор не заряжает аккумулятор

Самый простой способ — проверить, не заряжается ли генератор (ВАЗ-2110 нет исключение), посмотрев на приборную панель.На нем есть контрольная лампа. В классических моделях ВАЗ есть еще и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа должна быть в штатном режиме (когда все работает, не горит). Если это не так, то зарядка не идет. Стоит подробно рассмотреть проблему.

Лучший и более точный способ помочь определить, что генератор не заряжается, — это проверить напряжение на клемме аккумулятора с помощью мультиметра.Если есть заряд, прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, то показания будут от 12 В и ниже.

Типичные причины

Есть несколько причин, которые приводят к такой неисправности. Обдумайте их и узнайте, как их исправить.

Перегрузка генератора

Если аккумулятор заряжается, но напряжение недостаточно, значит, генератор перегружен. Этому способствует установка и подключение помимо штатного электрооборудования различных гаджетов, жаждущих электричества.Генератор работает на пределе своих возможностей.

Современные водители любят разнообразный тюнинг автомобилей. Итак, устанавливаются серьезные музыкальные комплексы, мощное световое и другое оборудование. Кто-то вместе с этим увеличивает заряд батареи. Так вот, с аккумулятором на 70 Ач штатный генератор ВАЗа не может полностью его зарядить. У него банальная нехватка власти. В результате генератор мало заряжается.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе грязные и жирные.Также виновником считается усадка пружины, давящей на щетки. Часто кисти «замирают». Все это является причиной увеличения сопротивления возбуждения, а иногда и обрыва цепи.

Справиться с этой проблемой помогает очистка загрязненных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца очищают стеклянным песком.

Обрыв в обмотке

При обрыве в обмотке возбуждения генератор не заряжается.Определяется просто. Просто коснитесь генератора рукой. Если обмотка порвется, устройство нагреется. Для более точной диагностики конец обмотки возбуждения отсоединяется от щетки и подключается к выводу на генераторе. Измерение проводится мультиметром от аккумулятора.

С обрывами мультиметр ничего не покажет. Если вместо прибора использовать сигнальную лампу, она не загорится. Чтобы найти проблемную катушку, к каждой из них по очереди подключаются провода от аккумулятора.Если разрыв внутри, катушку меняют. Наружные поломки устраняются паяльником.

Замыкание на корпус ротора

В случае данной неисправности замыкается вся обмотка возбуждения и генератор не может работать. Часто замыкания на корпус возникают в местах соединения концов обмотки с контактными кольцами на роторе. Проверить это можно с помощью лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй — к сердечнику ротора или его валу.В случае короткого замыкания лампа загорится. Такой генератор неисправен. Вы можете изолировать место повреждения или полностью заменить обмотку.

Замыкания в фазной обмотке статора

Вот еще одна причина, по которой генератор не заряжается. Он может замкнуться из-за разрушения изоляции между витками обмоток статора генератора. Генератор прогреется, этого недостаточно для зарядки АКБ, так как полное напряжение он дает только при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае других коротких замыканий, устройство будет очень горячим. Шум при его работе увеличится, мощность уменьшится.

Проверить неисправность можно с помощью той же лампочки или мультиметра. Один вывод лампы подключается к сердечнику, а второй — к любому из выводов обмотки. При коротком замыкании лампа загорится. Поврежденная катушка не подлежит ремонту. Решить ситуацию может только замена.

Положительная клемма замыкается на корпус

Если генератор не заряжает аккумулятор, это может быть причиной. В случае данной неисправности прибор не только нагреется, но и возможны поломки на блоке диодного выпрямителя. В результате поломки произойдет короткое замыкание аккумулятора. В результате существует серьезный риск выхода батареи из строя.

Поломки механические

Если генератор не заряжается, причины могут быть не только электрические, но и механические.На первом месте среди неисправностей — удлиненный приводной ремень. Это легко диагностируется — шкив будет очень горячим.

Также нет заряда на достаточном уровне. Кроме того, рекомендуется осмотреть устройство, клеммы, провода на предмет плохих контактов, обрыва и других механических повреждений.

Алгоритм поиска причины

Мы исследовали типичные неисправности. Но важно найти основную причину. Если в автомобиле стандартная комплектация и нет аномальных потребителей энергии, то можно приступать к диагностике генератора напрямую. Если есть дополнительные потребители, их лучше отключить. В этом случае необходимо физически отключиться от бортовой сети.

Сначала измерьте возврат тока на заглушенном двигателе. Важно выяснить, есть ли потребление энергии при неработающем двигателе при выключенном зажигании (ключ также вынимается из колодца замка). Важно, чтобы во время измерения даже была отключена сигнализация. На большинстве отечественных автомобилей наблюдаются небольшие токи утечки.Он всегда заклинивает где-то на земле (то есть отрицательный провод контактирует с корпусом). Но часто они не могут полностью разрядить аккумулятор даже за две-три недели.

Далее все потребители подключаются и таким же образом измеряют утечку мультиметром. Если он большой, то причину следует искать не в генераторе или аккумуляторе, а в одном из устройств в бортовой сети. Если токи утечки в состоянии покоя не обнаружены, то скорее всего генератор ВАЗ не заряжается.Причины мы уже рассмотрели.

Вывод

Итак, мы выяснили, почему в машине генератор не выдает зарядку. При обнаружении проблем, связанных с утечкой тока, следует немедленно приступить к поиску поломки и ее устранению. Генератор — это основная часть электрической системы автомобиля. Подобно человеческому сердцу, он обеспечивает энергией все устройства и устройства. К генератору нужно относиться осторожно — с умом устанавливайте ненормальные приборы и акустику. А если есть неисправности, ремонт лучше не откладывать на потом.Теперь начинающие автомобилисты знают, как проверить генератор — дает зарядку или нет. Это поможет при самостоятельном ремонте.

Не каждый водитель знает, что такое реле зарядки ВАЗ 2107, к тому же редко вспоминают это устройство. Зарядное реле представляет собой регулятор напряжения или «плитку шоколада», которые находятся в генераторе. Владельцы «семерки» обращают внимание на эту деталь только после того, как начнутся проблемы с отсутствием зарядки аккумулятора. Чтобы не приходилось заводить машину «с толкателя» в один момент, что отрицательно сказывается на двигателе, необходимо периодически контролировать работу реле зарядки.

Блок дистанционного управления

Основное назначение реле регулятора напряжения на ВАЗ 2107, как и на любой другой автомобиль, — поддержание стабильного и достаточного зарядного тока бортовой сети и автомобильного аккумулятора, а также выравнивание мощности. скачки напряжения в генераторе. Падения напряжения могут возникнуть из-за того, что генератор вращается с разными частотами. Когда мощность падает ниже 12 В, аккумулятор перестает заряжаться, и весь ботнет перестает функционировать на 100%. Если напряжение превышает 16 вольт, это может привести к закипанию аккумулятора, а также выходу из строя бортовых устройств.

На автомобилях ВАЗ раннего выпуска карбюраторного типа регулятор напряжения находится на левой арке моторного отсека. Такие устройства еще называют внешними, так как они были установлены вне конструкции генератора. Точнее, в генераторе был установлен щеточный механизм, а управление осуществлялось с помощью печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащена генераторами со встроенными реле зарядки.Реле зарядки на таких автомобилях ВАЗ 2107 располагается прямо с противоположной стороны шкива генератора.

Расположение генератора

Для поддержания приемлемого заряда батареи требуется, чтобы генератор вырабатывал мощность от 13,6 до 14,6 вольт. Схема управления напряжением осуществляется посредством электрической схемы, расположенной на печатной плате (плитке шоколада) или в виде единого полупроводникового модуля (таблетки) со щетками. Реле, расположенное внутри генератора, как правило, не способно адекватно реагировать на температуру окружающей среды из-за своего расположения вблизи работающего двигателя.Встроенное реле иногда заменяют трехступенчатым регулятором напряжения, что связано с большей эффективностью изделия за счет ручной регулировки выходного напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если есть подозрения на неисправное реле регулятора напряжения, то изначально необходимо проверить напряжение на выводах АКБ при работающем автомобиле. Напряжение питания не должно быть ниже 13 и не выше 14,6 вольт. Причины этого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность контроллера заряда;
• выход из строя самого генератора;
• Отсутствие контакта в электрических соединениях аккумулятора или генератора.

Чтобы проверить исправность шоколада, необходимо демонтировать его с генератора. Это нужно сделать, открутив два болта.

Важно знать! Перед тем, как приступить к извлечению устройства, не забудьте отодвинуть «минус» от аккумулятора.

Для проверки исправности изделия необходимо подключить вольтметр или контрольную лампу, а также регулируемый блок питания 12-22 Вольт. Можно использовать блок питания с переменным резистором.Контрольная проверка реле контроллера осуществляется подключением к массе или клемме «W» минусового провода от регулируемого источника. Необходимо подключить положительный провод источника питания к контакту «B». К щеткам или клемме реле подключают вольтметр или лампу. Если изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт загорится лампочка или вольтметр покажет аналогичные значения. Если вы подаете напряжение выше 16 вольт, свет должен погаснуть.В случае постоянного свечения лампочки можно судить, что изделие разбилось. Отсутствие лампочки указывает на обрыв реле. В обоих случаях регулятор не подлежит ремонту, поэтому его необходимо заменить.

Как проверить товар на исправность, не снимая его с машины? Для этого подключите к клеммам аккумуляторной батареи вольтметр, а затем запустите двигатель. Если показания вольтметра ниже 12,7 В или выше 14,6 В, то вероятность выхода шоколада из строя составляет 95%.Замените продукт новым, затем проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из узла щетки на расстояние не менее 5 мм. Если щетки стерлись, узел щетки необходимо заменить.

Замена товара

Замена регулятора напряжения на ВАЗ 2107 очень проста. Для этого нужно отверткой или гаечным ключом открутить два болта, что зависит от модели генератора, затем отсоединить клемму, а затем снять саму деталь, которая имеет вид, показанный на фото ниже.

Заменить регулятор напряжения достаточно просто, даже не снимая генератор. Перед проведением работ необходимо откинуть минусовую клемму от АКБ во избежание короткого замыкания.

Товар можно заменить на аналогичный, но рекомендуется использовать трехступенчатый регулятор. Это обеспечивает более надежную стабилизацию, а три уровня выходного напряжения регулируются.

Щеточный механизм устанавливается на место штатного реле, а коробка с печатной платой и переключателем на три положения фиксируется в любом месте моторного отсека, но всегда с наличием массы на стяжном болте.После замены переключатель следует установить в соответствующее положение в зависимости от температурного режима.

В тех случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно указать причину невозможно, так как на это влияет множество факторов.

Однако не только от генератора зависит, заряжается или не заряжается АКБ ВАЗ 2107, на степень зарядки влияют и другие факторы.

На автомобиле схема заряда аккумулятора следующая. Одна из клемм аккумулятора (минус) подключена к металлической части корпуса, это так называемая «масса». Вторая положительная клемма подключается к бортовой сети автомобиля. На большинстве автомобилей плюс постоянно подключен к клемме стартера и клемме генератора (клемма 30).Далее от клеммы 30 генератора питание поступает на блок предохранителей и с блока на замок зажигания. Затем от замка питание снова поступает в блок предохранителей и через предохранитель №10 оно поступает на контрольную лампу заряда и вольтметр, а затем снова через разъем блока предохранителей питание идет на вывод №61 генератор.

Как видно из описания схемы, на пути тока от АКБ к генератору может возникнуть масса неисправностей, но зная схему питания, всегда можно отследить неисправный элемент, из-за которого ВАЗ 2207 аккумулятор не заряжается.

Первое, что нужно проверить в первую очередь, при отсутствии заряда на АКБ ВАЗ 2107 — это состояние предохранителя, защищающего цепь зарядки. Второй — визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности крепления как на АКБ, так и на выводах генератора. Попутно при отсутствии зарядки АКБ нужно проверить надежность подключения «массы» от АКБ к корпусу на предмет окисления связи.Иногда достаточно подать гайку, крепящую минусовой провод к корпусу, затем сильно переместить провод и снова затянуть соединение.

Пока что были рассмотрены соединительные элементы в схеме зарядки АКБ, но самым главным всегда остается сам генератор, где большая часть неисправностей кроется при отсутствии заряда АКБ ВАЗ 2107.

Для контроля АКБ заряда, генератор снабжен реле — регулятором, отвечающим за нижний и верхний предел заряда аккумулятора, ограничивая или увеличивая бортовое напряжение.Очень часто именно в этом кроется причина недозаряда или перезарядки аккумулятора либо его полного отсутствия. Релейный регулятор не подлежит ремонту и подлежит замене, если сетевое напряжение не соответствует норме — 13,7 — 14,5 В. Релейный регулятор объединен в единый блок со щетками, состояние которых также может влиять на заряд аккумулятора. При отсутствии заряда аккумулятора причиной может быть износ щеток до предела, либо их заедание, либо зависание в щеткодержателе. Эти неисправности легко проверяются визуально, для чего узел щеток снимается с генератора и состояние, а подвижность щеток проверяется давлением руки.

На недостаточный заряд АКБ может повлиять исправность диодного моста, при выходе из строя которого может отсутствовать напряжение, а также может наблюдаться недозаряд или перезаряд АКБ.

В генераторе также могут быть неисправности обмоток статора или ротора, межвитковые замыкания, обрыв или короткое замыкание.

Читайте также другие отзывы.

Электросхема автомобиля ВАЗ-2107

(щелкните для увеличения)

1.боковые поворотники
2. фара
3. очиститель фар ВАЗ 2107
4. звуковые сигналы
5. электродвигатель вентилятора ВАЗ 2107
6. выключатель электродвигателя вентилятора ВАЗ 2107
7. электродвигатель смятение фар
8. регулирующий воздушный клапан
9. Электродвигатель стеклоочистителя
10. Электродвигатель стеклоомывателя
11. Датчик уровня тормозной жидкости
12. Катушка зажигания ВАЗ 2107
13. Лампа капота
14. Датчик давления масла
15. Датчик давления масла Распределитель зажигания ВАЗ 2107
16.датчик контрольной лампы давления масла
17. свечи зажигания автомобиля ВАЗ 2107
18. датчик температуры охлаждающей жидкости ВАЗ 2107
19. генератор автомобиля ВАЗ 2107
20. микровыключатель карбюратора ВАЗ 2107
21. аккумулятор
22 .пневматический клапан карбюратора ВАЗ 2107
23. реле-стартер
24. стартер ВАЗ 2107
25. реле стеклоочистителя
26. реле зажигания ВАЗ 2107
27. реле-прерыватель сигнализации
28. выключатель стоп-сигнала
29. патрон для переносной лампы
30.выключатель фонарей заднего хода
31. лампа в бардачке
32. выключатель контрольной лампы стояночного тормоза
33. монтажный блок ВАЗ 2107
34. выключатель света сигнализации открыта передняя дверь
35. фонарик сигнализация открыта передняя дверь
36. выключатель зажигания ВАЗ 2107
37. Выключатель стеклоочистителя
38. Выключатель омывателя стекол
39. Выключатель звуковых сигналов
40. Выключатель фар ВАЗ 2107
41. Рычаг указателя поворота
42. Выключатель аварийной сигнализации
43. Выключатель света приборов ВАЗ 2107
44.прикуриватель
45. часы со световой шкалой
46. Переключатели потолка, расположенные в стойках дверей
47. Комби ВАЗ 2107
48. Индикатор давления масла с сигнальной лампой недостаточного давления ВАЗ 2107
49. Указатель температуры охлаждающей жидкости
50. тахометр ВАЗ 2107
51. контрольная лампа реле-выключателя Стояночный тормоз
52. контрольная лампа указателей поворота
53. контрольная лампа уровня тормозной жидкости ВАЗ 2107
54. контрольная лампа заряда аккумуляторной батареи
55.сигнальная лампа заднего противотуманного света
56. сигнальная лампа сигнальная лампа ВАЗ 2107
57. контрольная лампа габаритного света
58. сигнальная лампа стояночного тормоза
59. лампы освещения в комбинации приборов ВАЗ 2107
60. вольтметр ВАЗ 2107
61. Датчик уровня топлива с контрольной лампой резерва
62. Выключатель электродвигателя вентилятора ВАЗ 2107
63. Дополнительный резистор электродвигателя вентилятора
64. Электродвигатель вентилятора отопителя ВАЗ 2107
65. Выключатель наружного освещения
66. Выключатель заднего противотуманного света
67.выключатель обогрева заднего стекла
68. потолок
69. задние фонари ВАЗ 2107
70. фонари подсветки номерного знака
71. датчик уровня топлива
72. элемент обогрева заднего стекла

А. наконечники провода для подключения датчиков износа передних тормозных колодок

Условная нумерация вилок в стапелях, трехзвенного переключателя и комбинации приборов.

Публикация: www.cxem.net

Алексей

• Интересно
• Не интересует

Включение фонарей заднего хода ваз 2110

Схема включения наружного освещения

1 — лампы габаритного света в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет фонари в наружных задних фонарях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель света заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — к источникам питания
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Лампы стоп-сигнала и заднего хода расположены в задних фонарях салона на крышке багажника. (Удаление выключателя стоп-сигнала, см. Снятие узла вакуумного усилителя и педали тормоза). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании любой из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110. Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Наружное и внутреннее освещение

Лампы тормозного и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Противотуманные фары

Замена габаритной и противотуманной фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена подсветки заднего номерного знака

Снятие и установка плафона для подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Выйдя из гаража вечером, вы заметили, что путь позади вас ничто не освещает? Это не хорошо. Ведь фонари заднего хода должны быть включены. А так как не горят, то либо сгорели, либо вышел из строя предохранитель, либо вышел из строя датчик заднего хода ВАЗ 2110. О последних поговорим сегодня.

Чтобы точно определить, действительно ли он вышел из строя, выполните следующие действия:

1. Посмотрите состояние предохранителя №19 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
2. Теперь проверьте лампочки. Если они в порядке, то необходимо проверить работу датчика реверса.Возникает только вопрос …

Где он находится?

Если смотреть на машину спереди, то справа, а если — по ходу движения, то слева в нижней части коробки передач.

Вы быстро найдете. Это единственная часть коробки, к которой подходят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

А теперь, когда вы его нашли, самое время узнать …

Как проверить, работает ли?

1. Отсоедините от него провода. Просто убери их.
2. Подключите к ним тестер и установите его в режим: измерять сопротивление или обрыв.
3. Включить передачу заднего хода.
4. Включите зажигание.
5. И посмотрите, какое сопротивление показывает тестер.

Если 0 ом, то с ним все в порядке. Если нет, то его надо поменять (кстати, его обязательно нужно поменять, если фонари заднего хода горят даже при не включенной передаче заднего хода). Только дальше узнаете …

Как поменять?

1. Поставьте ВАЗ 2110 на яму или выехайте на эстакаду.
2. Снимите защиту двигателя, если есть.
3. Найдите небольшую емкость для масла. Потому что при откручивании датчика масло потечет.
4. Залезть под машину и отсоединить провода, идущие к детали.
5. Открутите старый датчик, сразу замените емкость и вкрутите новый.
6. Залейте слитое масло в коробку.
7. Вы протыкаете провода, протираете поверхности, загрязненные маслом.
8. Заведите автомобиль и проверьте, горят ли лампочки при включении задней передачи.

Ваши соседи стали жаловаться, что когда ты в любимом ВАЗе бекаешь задним ходом, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины того, что задние фонари не светятся? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает данная статья, а также есть вспомогательные фото, показывающие, как это делается правильно путем замены этого датчика на ВАЗ 2106, 2108 и других моделей:

• Причины не горящих фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Функциональная проверка
• Что делать, если замена датчика не помогла?

Причины не горения фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить, по какой причине не загораются фонари заднего хода — может просто перегорели лампочки (см. ) И менять даже датчик не нужно?
Вот несколько причин:

• Перегорели лампы заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.

• Поврежденная проводка — еще одна причина. Здесь все посложнее — поиск займет больше времени. И проверяется точно так же — мультиметром на целостность или сопротивление.
• Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
• Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
• Перегорел предохранитель (см.). Какой именно нужно указать для каждого автомобиля в руководстве по ремонту.
• Ну и поломка самого датчика — об этом свидетельствует как неспособность включаться светом при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неполадок с освещением вам может потребоваться выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

• Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа

• Маленькая емкость для масла
• Отвертка
• Плоскогубцы
• Изолента
• Молот
• Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

• Для начала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно — это единственная деталь в КПП, где подходят два провода.

• Если провода оборваны, то ищите выступающие контакты.
• Если провода все еще на датчике, отсоедините их.
• Далее пригодится клавиша 22. Им нужно открутить датчик. Для удобства лучше взять ручку большей длины, так как со временем датчик прилипает к картеру.
• Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

• Затем очистите сиденье от грязи ножом.
• Снимите металлическую шайбу с грязью и замените ее новой.
• Вставьте датчик и затяните его тем же ключом до упора.
• Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет оно или нет.В этом случае он не потечет.

ВАЗ 2109

Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снять защиту с двигателя автомобиля, если есть.
• Расположение датчика на автомобиле ВАЗ 2108 и им подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
• Датчик находится с левой стороны при движении автомобиля.
• Если Classics пришлось загнать в смотровую яму, то переднеприводные автомобили можно было просто поднять домкратом под левое переднее колесо.
• Опять же — проводка подходит к датчику.
• Снимите провода.
• Чтобы снять датчик, вам понадобится удлиненная головка 22 и ручка.
• Используя головку, снимаем датчик.

Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

• Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Вставьте новый датчик как можно скорее.
• Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
• Подсоедините электрические провода.
• Долейте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Следовательно, нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

• Суть процесса та же.
• Поднимите автомобиль домкратом.
• Снимите защиту с двигателя, если необходимо, но это может даже не понадобиться.
• Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
• Отсоедините разъем проводки от датчика.
• Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
• Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Вкрутите датчик с помощью гаечного ключа или головки.
• Очистить картер коробки передач от масляных следов.
• Подсоедините провода.
• Долейте до необходимого уровня.
• Установите защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Функциональная проверка

И вот настал момент, когда все должно работать:

• Включите передачу заднего хода.
• Поверните ключ зажигания.
• При этом заводить машину нет необходимости, как об этом пишут некоторые «знатоки».
• Положительный результат — горят оба фонаря заднего хода.

Если был достигнут положительный результат, поздравляю. Если нет, давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин — почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, вам нужно будет шаг за шагом предпринимать шаги по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Здравствуйте. Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что не горят фонари заднего хода.

Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны.Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по направлению движения.

Видно без ямы, достаточно снять воздушный фильтр.

Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого необходимо включить зажигание, снять колодку и замкнуть на ней провода между собой.

В этом случае должны загореться фонари заднего хода. Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших разбирательств с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны, а именно колодки входящие в него.

Одновременно с переключением на заднюю передачу в автомобиле ВАЗ-2110 следует включать специальные огни белого цвета. Они выполняют сразу несколько важных функций. Во-первых, они значительно облегчают водителю процесс парковки, во-вторых, указывают пешеходам, что машина будет задним ходом, тем самым обеспечивая их безопасность, в-третьих, исключают возникновение аварийной ситуации.

Что делать, если не светятся фонари заднего хода

В ситуации, когда фонари заднего хода автомобиля ВАЗ-2110 не горят, необходимо в первую очередь выявить причину проблемы. Для этого можно либо обратиться в специализированный автосервис, либо сэкономить и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может произойти сразу по нескольким основным причинам:

• перегорела лампа. Эту деталь необходимо заменить, однако мы рекомендуем сначала проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания… В противном случае свет будет гореть постоянно;
• на плату лампы нет напряжения;
• перегорел предохранитель, который защищает цепь от короткого замыкания. В таком случае необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
• на пленке, обломались фары или сгорели контакты;
• поврежден электрический кабель. Его поломку можно обнаружить при визуальном осмотре или с помощью цифрового мультиметра;
• в результате длительной эксплуатации и воздействия влаги контакты окислились, из-за чего не хотят работать фонари заднего хода;
• механизм коробки передач, который должен включать задний фонарь, не работает должным образом;
• датчик заднего хода вышел из строя. Вы можете самостоятельно проверить его исправность, не прибегая к профессиональной диагностике. Для этого снимите провода с датчика и замкните их вместе. Если лампочка загорается, значит проблема либо в ИУ, либо в коробке передач.

Как восстановить нормальную работу фонарей заднего хода

В первую очередь потребуется демонтаж фонарей заднего хода, выполняемый следующим образом:

• открыть и освободить багажник автомобиля;
• аккуратно снимает кожух, чтобы исключить его повреждение при ремонтных работах;
• откручиваем защитную крышку из пластика;
• снимаем заднюю панель, которая открывает доступ к датчику, фарам и плате управления.

Если проблема кроется в перегоревшей лампе, ее можно легко заменить, не прибегая к дополнительным действиям.

Если неисправность вызвана повреждением предохранителя, вам также необходимо будет найти его в специальной колодке, расположенной под рулевым колесом автомобиля, затем аккуратно удалить сломанную деталь и установить новую.

Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечивать включение света.Для выполнения этой операции вам потребуется:

• загнать автомобиль на эстакаду и поставить на ручной тормоз;
• снимаем защитную крышку;
• заменитель тара трансмиссионного масла;
• снимите датчик и отключите его от электрической цепи;
• установить исправную деталь. После этого в обязательном порядке необходимо проверить уровень масла и долить его, если в коробке передач недостаточно смазки;
• последний этап — сборка сборки, выполняемая в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо своевременно выявить любую из описанных выше неисправностей и качественно устранить их самостоятельно или с привлечением опытных специалистов автосервиса.

Читайте также:

Сломался омыватель лобового стекла на ВАЗ-2110? Не проблема! Что делать, если не работает приборная панель ВАЗ-2110
