Настроить зажигание ваз 2106: Как выставить зажигание на Ваз 2106 карбюратор — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

инструкция для владельцев. Признаки того, что требуется установка зажигания

Как известно, правильно отрегулированное зажигание ВАЗ 2106 – это не только , но и серьезная экономия топлива. Поэтому при первых симптомах первым делом рекомендуем произвести диагностику всей системы с последующей регулировкой. Ниже будут описаны признаки , а также способы его настройки.

Признаки неправильной установки угла опережения зажигания ВАЗ 2106

Во время движения автомобиль не развивает максимальные обороты
Повышенный
Перебои в работе на холостом ходу
Перегрев двигателя
Детонация двигателя после его остановки
Стук пальцев при резком нажатии педали газа во время движения автомобиля.

Как отрегулировать зажигание ВАЗ 2106

Весь процесс сводится к трем этапам:

Изменение угла замкнутого состояния контактов (УЗСК)
Изменение угла опережения зажигания (УОЗ)
Проверка регулировки зажигания во время движения автомобиля

Регулировка угла замкнутого состояния контактов (УЗСК)

Данную регулировку производим, если у вас на автомобиле установлены классическая или .

Снимаем крышку трамблера. Для классического зажигания перед регулировкой с помощью надфиля зачищаем контакты в трамблере и проверяем плотность их прилегания друг к другу. При необходимости аккуратно поджимаем неподвижный контакт.
С помощью специального ключа проворачиваем коленвал, пока расстояние между контактами не будет максимальное (если такого ключа нет, то включаем четвертую передачу и потихоньку толкаем автомобиль)
Отворачиваем винт, который фиксирует контактную группу на пластине подшипника
С помощью щупа 0.4 мм регулируем контактную группу, чтобы щуп проходил впритирку с контактами
Затягиваем винт и тем самым фиксируем положение контактной группы.
Проверяем зазор с помощью щупов 0,35 мм и 0,45 мм. При этом более тонкий щуп должен свободно перемещается между контактов, а тот, что по толще вообще не должен проходить между ними.

В процессе этой регулировки мы получили нужный зазор контактов трамблера. Но на самом деле критичным является именно угол замкнутого состояния контактов (УЗСК).

Как правило, точный угол присутствует только в новых трамблерах, когда нет выработки в контактах. Поэтому после регулировки зазора рекомендуется проверить угол, он должен составлять 55°±3°.

Как определит угол замкнутого состояния контактов (УЗСК)

Для проверки вам понадобится электронный тахометр, который имеет функцию измерения УЗСК или другое подобное устройство с такой же функцией.

Регулировка опережения зажигания с помощью лампочки

Для выполнения регулировки зажигания ВАЗ 2106 с помощью этого способа вам понадобится лампочка на 12 вольт и ключ для вращения коленвала.

Ключом проворачиваем коленвал до тех пор, пока метки не совпадут, таким образом, как показано на рисунке и при этом бегунок трамблера стоял на высоковольтном проводе первого цилиндра.
Подключаем один контакт лампочки к проводу, который идет на катушку зажигания ваз 2106 , а второй на массу.
Вынимаем центральный провод с трамблера и прислоняем к массе автомобиля

Ослабляем болт фиксации корпуса трамблера и .
Проворачиваем трамблер по часовой стрелке, пока лампочка не погаснет, что свидетельствует о размыкании контактов.
Затем медленно вращаем в обратную сторону. Контакты должны сомкнутся, и лампочка погаснет.
Теперь медленно вращаем, корпус трамблера по часовой стрелке пока лампочка снова не загорится.
Фиксируем это положение винтом.

В случаи если в автомобиле используется транзисторная или тиристорная система зажигания, то при этой регулировке вам понадобится вольтметр или диодный пробник, так как напряжения может не хватить для горения лампочки.

Проверка регулировок зажигания ВАЗ 2106 во время движения автомобиля

Прогрейте двигатель до оптимальной температуры
На ровном участке дороге разгоните автомобиль до скорости 40-50 км/ч. и, включив 4-ую передачу, резко нажмите на педаль газа. При этом в двигателе должны прослушиваться в течении 1-2 секунд характерные детонационные стуки, и автомобиль должен набирать скорость.
Если этого не происходит, то проверните трамблер на одно деление, расположенное на шкале у его основания, против часовой стрелки.
Если наоборот, детонация присутствует более долгий промежуток времени, поверните ваз 2106 на одно деление по часовой стрелке.

Если во время этих регулировок положение трамблер существенно изменилось по сравнению с положением, найденном на втором этапе, то это является признаком неисправности в работе трамблера, либо в существенном от номинального.

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

Замок зажигания, он же выключатель;

Катушка зажигания с двумя обмотками для получения высокого напряжения;
Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
Ротор и контактная крышка для распределения напряжения к свечам зажигания;
Центробежный и вакуумный регуляторы;
Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
Свечи зажигания;
Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Внимание! Позднее зажигание часто становится причиной прогара выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;

Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

Совет! Вместо сигнальной лампы используют вольтметр, который подключается аналогичным образом. Вращением корпуса трамблёра ищем положение, в котором напряжение отсутствует.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

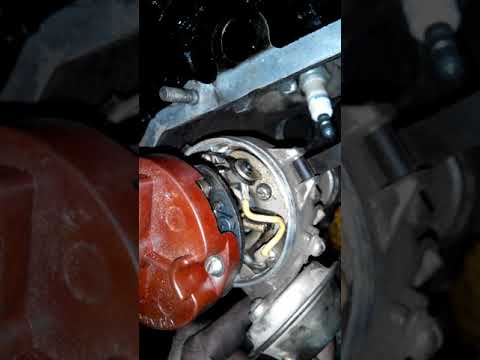

Видео: как выставить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

Уверенный холодный пуск;
Стабильная работа двигателя на любых оборотах;
Высокая надёжность;
Увеличивается срок службы свечей зажигания;
Мощная искра;
Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблёр, коммутатор и комплект проводов

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

Важно! Системы БСЗ могут отличаться длиной вала трамблёра для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости компонентов.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Регулировка зажигания ВАЗ 2106 начинается с того, что производится настройку угла замкнутого состояния контактов. Производить регулировку УЗСК необходимо в том случае, если Вы используете классическую или транзисторную систему зажигания. Если установлена тиристорная система, величина УЗСК не критична. Чтобы начать регулировку, снимаем крышку трамблера.

Регулировка зажигания на ваз 2106.

Если на автомобиле установлена классическая система зажигания, то перед тем как начать регулировку, желательно зачистить контакты трамблера надфилем. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

Если возникнет необходимость, контакты придется подрегулировать. Теперь поворачиваем коленвал до такого положения, при котором расстояние между контактами буде максимальным . Отворачиваем винт, которым фиксируется контактная группа на пластине подшипника,

теперь вводим щуп — его толщина должна быть примерно 0.4 мм между контактами,

после подбирается положение контактной группы , при котором щуп будет перемещаться с небольшим усилием , данное положение нужно зафиксировать.

Проверяем величину зазора двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий будет перемещаться без всякого усилия. Для того, чтобы вращать коленвал, желательно использовать специальный ключ.

Если такого нет, то ставим четвертую передачу и аккуратно толкаем автомобиль. Стартер использовать не получится, потому что почти невозможно получить нужный угол поворота. Зазор , получившийся меж контактов трамблера, придает необходимое значение УЗСК , не забывайте, что критичен угол, а не зазор ! Вот именно из-за этого, нужно проверять регулировку, измерив угол, который примерно равен 55±3° .

Самый простой вариант-это воспользоваться электронным тахометром, который имеет функцию измерения УЗСК. Чтобы воспользоваться данным прибором, нужно собрать трамблер и запустить двигатель. Тахометр нужно перевести в режим измерения УЗСК.

В том случае, если УЗСК выйдет за пределы, рекомендуемые производителем, регулировку зазора придется повторить. Есть еще один способ, при этом вам понадобиться измерять угол. Первое, что мы делаем, это вытаскиваем из крышки трамблера центральный ВВ-провод и цепляем его к массе автомобиля, провод можно и не вытаскивать, но тогда будет риск возникновения пробоя в катушке к проводу , идущему от трамблера к катушке зажигания, понадобится подсоединить 12-ти вольтовую лампочку.

Лампочка будет загораться, если зажигание включено, а сами контакты трамблера разомкнуты, а при их замыкании гаснуть. Если на авто установлена тиристорная или транзисторная система, то лампочка при разомкнутых контактах гореть не будет , из-за того, что присутствует ограничитель тока. Тогда лампочку придется заменить вольтметром; в положении разомкнутых контактов он показывает 12 В, а на замкнутых — 0.

Прокручиваем коленвал по часовой стрелке , проворачивать его нужно до тех пор, пока контакты не замкнутся . Данное положение бегунка запоминаем , желательно отметить его трамблере. Коленвал нужно вращать до того, пока контакты не разомкнуться.

Запоминаем это положение бегунка, после меряется угол между этими двумя положениями. Это делается так: по корпусу трамблера измеряем длину дуги окружности, после рассчитываем угол в градусах по формуле:

(360pd)/l в которой:

p=3.14 — число Пифагора;
d=70 мм — диаметр корпуса трамблера;
l, мм — измеренная длина дуги по корпусу трамблера между отметками.

Если УЗСК выставлен правильно, длина дуги составит 33±2 мм.

Теперь приступаем ко второму этапу. Он заключается в произведении регулировки угла опережения.

Для движков автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов распределителя-прерывателя, который соответствует искре 1-го цилиндра , опережает верхнюю мертвую точку поршня первого цилиндра на 0±1°. Ниже описано несколько способов регулировки .

Регулировка стробоскопом

Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.

Теперь начинаем поворачивать трамблер , до тех пор, пока метка , нанесенная на шкив , не встанет относительно меток на крышке газораспределительного механизма . В таком положении корпус трамблера фиксируется.

Регулировка «лампочкой»

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и присоединяем два проводка. Когда лампочка подготовлена, можно начинать. Коленвал нужно проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма , бегунок трамблера должен стоять напротив ВВ провода 1-ого цилиндра.

Повторюсь, что если отсутствует специальный ключ, то включаем четвертую передачу и толкаем авто . Один из проводков лампочки подключается к проводу, который идет от трамблера к катушке зажигания,второй проводок нужно присоединить к массе машины . Из крышки трамблера вынимается центральный провод, его присоединяем к массе. Болт, фиксирующий трамблер, необходимо ослабить.

Теперь включаем зажигание. Корпус трамблера нужно поворачивать по ходу часовой стрелки, поворачивать нужно до тех пор, пока лампочка не погаснет . Потом аккуратно нужно вращать в другую сторону, как только лампочка загорится, крутить перестаем — именно в таком положении нужно зафиксировать трамблер.

Регулировка по искре

Ставим коленвал в нужное положение, вытаскиваем центральный провод из крышки трамблера, и крепим на расстоянии примерно 5 мм от массы.

Ослабляем болт, которым фиксируется корпус трамблера, после включается зажигание. Корпус трамблера нужно повернуть по ходу часовой стрелки на 10-20 градусов . Затем нужно медленно вращать в обратном направлении , до тех пор, пока не пробьет искра , после закрепляем корпус трамблера.

Регулировка «на слух»

Есть еще способ регулировки, «на слух», но это неточный способ — Вы получите значительную ошибку, зато сможете доехать до населенного пункта. Такая регулировка производится так: запускаем двигатель, ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус, находим такое положение, в котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, после фиксируем трамблер.

Проверка результатов регулировки

Переходим к последнему этапу, нам нужно проверить полученные результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать педаль газа . В течение 1-2 секунд будет слышно характерные стуки похожие на цоканье, а автомобиль сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против хода часовой стрелки на одно деление, такая процедура должна повторяться до тех пор, пока не будет слышен звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у Вас присутствуют неполадки.

Причина неполадок еще может быть в отклонении состава горючего от номинального, а так же в неправильной работе систем трамблера.

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

бесперебойная работа силового агрегата;
легкий запуск;
нормальный расход топлива;
динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

ключ для свечей;
ключ на 13;
вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество , незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на . Часто его называют трамблером .

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность , он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно , поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на . Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если есть вопросы — задавайте!

Как выставить зажигание на ВАЗ 2105: установка и регулировка

Главная » Другие модели ВАЗ

Другие модели ВАЗ

Автор NaDomkrat На чтение 5 мин Опубликовано 15.01.2015

Как правильно выставить зажигание на ВАЗ 2105. Последовательность действий для настройки своими руками. Основные причины неисправности в системе зажигания.

[contents h3 h4] Заднеприводной седан ВАЗ 2105 в массовом производстве на конвейере в Тольятти появился в 1980 году. Его выпускали в течение тридцати лет. Основная масса автомобилей этой марки была выпущена с карбюраторными двигателями и классической, контактной системой зажигания.

Схема контактного зажигания ВАЗ 2105

Схема зажигания ваз 2105

Собственно схема зажигания ВАЗ 2105 включает в себя следующие приборы и детали:

замок зажигания, в него вставляется ключ и при повороте замыкается цепь отправляющая импульс на запуск системы;
через реле зажигания, расположенное в кабине, сигнал поступает на контакты в монтажный блок и далее к клемме «30» генератора;
одновременно, сигнал от монтажного блока поступает на катушку зажигания Б-117А;
катушка зажигания — это по сути повышающий трансформатор, преобразующий ток напряжением 12В в ток высокого напряжения;
далее в схеме располагается трамблер или по другому, распределитель зажигания марки 30.3706, который преобразует постоянный ток в импульсный и эти импульсы распределяет между свечами зажигания марки А17ДВР через провода высокого напряжения.

Наиболее сложная деталь в системе зажигания карбюраторного автомобиля — это трамблер. В этом приборе конструктивно совмещены несколько отдельных систем:

распределитель зажигания;
прерыватель;
центробежный, а также вакуумный регулятор опережения зажигания.

Правильная регулировка зажигания ВАЗ 2105 производится с помощью именно этого прибора. Трамблер — прибор достаточно сложный, подвержен воздействию вибраций и влажности, поэтому периодически на машине возникают неисправности, связанные с отказом этого агрегата.

Как правильно отрегулировать зажигание на ВАЗ 2105

При появлении признаков неисправностей в системе зажигания необходимо проверить все основные элементы этой системы на работоспособность. Зажигание ВАЗ 2105 включает много важных приборов и деталей и регулировка зажигания ВАЗ 2105 должна начинаться с их проверки.

Начинать надо всегда со свечей зажигания. Это совет опытных автоэлектриков. Часто, простая чистка или замена этих элементов зажигания приводит к исчезновению серьезных, казалось бы, проблем. Для проверки требуется поочередно выкручивать и доставать их из гнезд. Извлеченную свечу надо прежде всего осмотреть. Имеющийся нагар устранить с помощью мелкой наждачной бумаги, затем проверить зазор в контактах специальным щупом. При сильном прогаре контактов лучше всего такую свечку заменить.
Следующим этапом проверяются провода высокого напряжения идущие от трамблера к свечкам. Микротрещины на изоляции служат пробою в передаче электрического сигнала. Лучшим решением является периодическая замена этих проводов на новый комплект, желательно, чтобы они были в гибкой изоляции.
Не следует избегать проверки катушки зажигания. Наилучший способ — это ее проверка на стенде, который имеется в любом серьезном магазине автозапчастей. Можно проверить самому с помощью волтметра.
Также с помощью этого прибора проверяется конденсатор на распределителе зажигания.
Обязательно проверяется вакуумник трамблера. Привод должен ходить без заеданий, свободно. Трубка подходящая к нему, должна быть хорошо закреплена с соблюдением герметичности соединения и не иметь на поверхности никаких порезов и повреждений.
Осматриваются контактная группа трамблера, не должно быть окиси или подгораний. Если подобное наблюдается, надо попросту заменить ее на новую. Кроме того, проверяются зазоры в контактах, они должны быть в пределах 0,35 — 0,45 мм, допускается погрешность в 0,05 мм.

Особое внимание обратить на крышку трамблера. Это слабое место данного прибора. Специалисты даже рекомендуют возить с собой запасную, проверенную крышку. В процессе эксплуатации на ней появляются микротрещины, а при небрежной работе с ней может возникнуть и трещина. Это однозначная причина неустойчивой работы всей системы зажигания.

После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ 2105.

Перед тем как выставить зажигание надо приготовить нужный инструмент:

специальный ключ для проворачивания коленвала, или ключ на «38»
плоскую отвертку с мощным жалом
ключ на «13»
специальные щупы для замера зазоров
ключ для выкручивания свечей
контрольную лампочку с двумя проводами
пробка для затыкания свечного отверстия.

Потом как выставить зажигание на ВАЗ 2105 можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из них.

После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку. Пробка должна выскочить.

Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Эта метка является оптимальной для «классики», двигатель которой работает на 92-м бензине, и соответствует углу опережения 5 градусов.

Ключом на «13» отпустить гайку фиксирующую распределитель. Один провод «контрольки» закрепить на низковольтном входе катушки зажигания, а второй отправить на «массу», можно к корпусу распределителя. Повернуть ключ зажигания на включение.

Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет. После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус в этом положении с помощью ключа.

Если при повороте влево было допущено резкое движение и лампочка при этом загорелась, все надо повторить сначала. Фиксируется начальный момент загорания. Необходимо помнить, что при любом способе выставления зажигания на распределителе регулировки производятся с поворотами в миллиметровых значениях, в пределах 1-2 мм.

После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения. Разогнавшись до 40 км/час включить четвертую передачу. Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно. Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ 2105.

как выставить зажигание на ВАЗ 2105 регулировка зажигания на ВАЗ 2105 схема контактного зажигания ВАЗ 2105

Уплотнитель лобового стекла с декоративной вставкой ВАЗ-2121 ”Нива” (комплект) 2121-5206054/62 на а/м ВАЗ-2106

Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

^{показать все автозапчасти}
Engine ⁴
Fuel system ¹
Fuel tank and pipeline ¹
Engine ³
Lubrication system ²
Camshaft drive ¹
Control
mechanisms ³
The brakes ³
Brake pedal and drive ¹
Hydraulic brake system ¹
Front brake caliper ¹
Electrical
equipment ⁹
Devices and sensors ¹
Привод спидометра ¹
Электрооборудование ⁸
Фара ²
Аккумулятор и генератор ¹
Ignition system ¹
Distributor ¹
Signals ³
Transmission ²
Clutch ¹
Clutch control ¹
Rear axle ¹
Rear axle and axle валы ¹
Ходовая часть ¹¹
Передний мост ⁷
Рулевой механизм ¹
Кулак поворотный0019
Suspension ²
Front suspension arms ²
Wheels ²
Wheels ²
Body ²¹
Body back ⁴
Boot lid ⁴
Front дверь ¹
Передние двери ¹
Задняя дверь ²
Задние двери ¹
Замки задних дверей 18 180187 Windshield and rear window ³
Windshield washer ¹
Wiper ¹
Window ¹
Body front ³
Dashboard ²
Dashboard ¹
Hood, крылья, облицовка радиатора ⁶
Решетка радиатора ⁴
Капот ²
Аксессуары ²
Салон Аксессуары ²
_{Детали по запросу}
_{документация}

Связанные продукты

манжета 40х57 15х10

2101-3103038

$ 1,33, чтобы купить

Layer Pad of the Water Pump

402-1307048

$ 2,66. Покупка

VIN PLATIO 2121 Нива

ВАЗ-2121 вкладка

6,65 $ Купить

Заглушка крышки

21-5101582

1,26 $ Купить

Руль в сборе

965-3402015

310,81 $ Купить

Регулировка сцепления ВАЗ-2106 / Paulturner-Mitchell.com

В устройстве любого автомобиля есть такой элемент, как сцепление. Этот узел предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Для включения этих двух узлов (двигателя и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работу вовлечены главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет достаточно простое устройство. Однако иногда возникают проблемы. Итак, при использовании владельцами сцепление ВАЗ-2106 периодически регулируют. Фото и описание процесса — далее в этой статье.

Следует отметить, что основным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Итак, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: Когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали имеется свободный ход. Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит настройки элемента сбились. Автомобиль нуждается в повторной регулировке сцепления. ВАЗ-2106 работать будет некорректно. При люфте нет интеграции механизма в рабочем соединении с КПП. Поэтому, как только педаль начинает проваливаться, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого достаточно взяться рукой за вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ее из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. ВАЗ-2106 комплектуется им возле трансмиссии. Элемент не должен содержать следов протекания жидкости. При повреждении пыльника или негерметичности соединения механизм подлежит замене.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае выставлять зазор будем из салона автомобиля, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. На последнем находится толкатель главного цилиндра сцепления и гайка. Благодаря им и выставляется необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно задать только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Способ № 2

Теперь нам нужно установить ход толкателя вилки. Он регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ гаечным ключом в направлении кронштейна. Выборочным путем подбираем нужный зазор. После этого снова зажмите упор и затяните контргайку обратно. Берем линейку в руки и измеряем зазор хода педали. Для этого надавите рукой на педаль сцепления до исчезновения явного сопротивления. Измерьте, насколько далеко сдвинулась вилка. При необходимости снова поставить зазор.

Отрегулировать толкатель рабочего цилиндра

Отрегулировать оптимальный ход педали, отрегулировав не только главный, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в торец элемента. Затем рукой до упора нажмите на вилку сцепления. Фиксируем его в сжатом положении. Запомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Перейти к самой настройке рабочего цилиндра. Так как элемент находится под днищем, на нем могут быть следы грязи и коррозии. Чтобы открутить нужную гайку, используйте ВД-40 или его аналог от производителя «Mannol». Вам нужно выкрутить два ключа.

Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления. Закрепите толкатель, чтобы он не вращался. Регулируем свободный ход элемента. Затягиваем контргайку и устанавливаем пружину на место. Проверяем работу системы. Свободный ход должен быть нормализован.

Замена сцепления вручную без снятия коробки передач

Иногда при воздействии не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданной передачи и самого вала. Затем отсоедините контакты от датчика индикации заднего хода. Закрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом на «тринадцать» откручиваем гайки крепления подушки подушки. Сама трансмиссия отодвигается в сторону, противоположную двигателю, с помощью крепления. В итоге коробка должна лечь на выхлопной патрубок выхлопной системы. Чтобы агрегат не провисал и не соскакивал при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе нам предстоит удалить прилипание корзины. Для этого фиксируем положение маховика (можно с помощью крепления) и поочередно откручиваем болты корзины. Вам понадобится ключ на тринадцать (для ускорения процесса используйте головку с храповым хомутом). Аккуратно отодвиньте открученную корзину в сторону и снимите изношенный диск сцепления. Также нам необходимо снять подшипник выключения сцепления первичного вала и вилку выключения сцепления.

Далее нам нужно только заменить изношенные внешние элементы и собрать все в обратном порядке. Учтите, что при живучести сцепления подшипник вала не должен шуметь. При наличии такого симптома элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление).

Также проверяются лепестки корзины. Если они стоят неровно относительно друг друга, элемент подлежит замене. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Заключение

Итак, мы разобрались, как разблокировать кулисы и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления правильно отцентровать диск относительно маховика. Настройка выполняется с помощью оправки. Последний должен свободно входить и выходить из подшипника.
