Натянуть ручной тормоз: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

Содержание

Регулировка стояночного тормоза. Как подтянуть трос ручника. Почему не держит ручник, плохо держит ручной тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

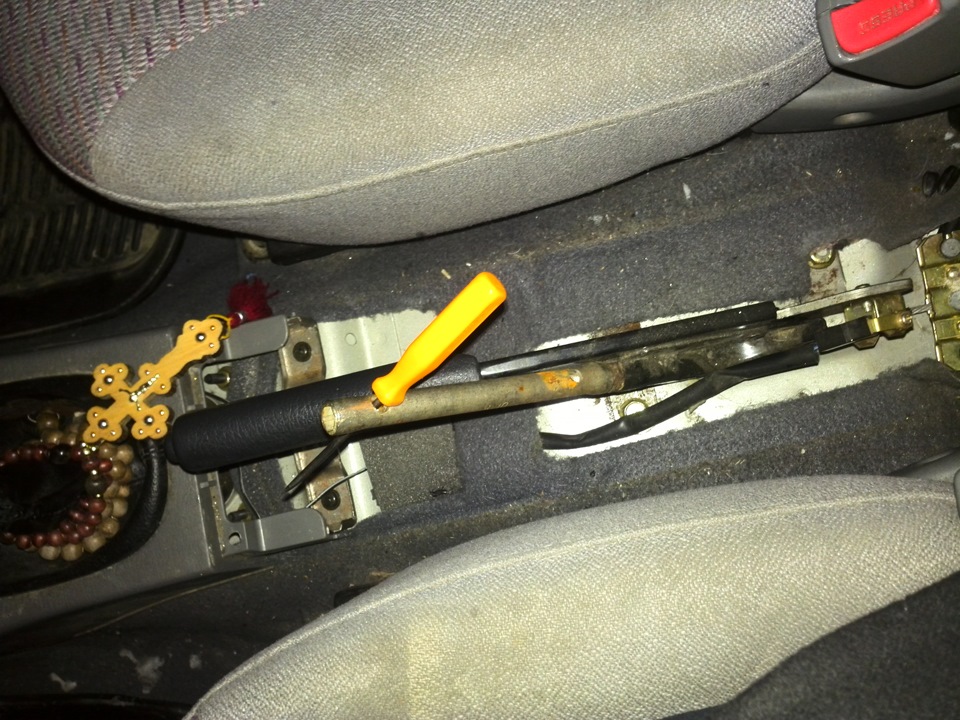

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

  1. Металлической щеткой очистите резьбу регулировочной тяги.
  2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
  3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
  4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

  • автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
  • действие ручного тормоза проверяется на специальных барабанах.
    При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

  • по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
  • по степени прижатия фрикционных накладок.
    Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

  • Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
  • Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
  • Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Регулировка ручника на Дэу Нексия, как подтянуть ручной тормоз

Иногда для безопасности Дэу Нексия важным является состояние ручного тормоза.

Данный блок будет полезным при необходимости стоянки авто на наклонной поверхности или длительном отстое.

Также не исключается вероятность того, что из-за выхода из строя запчастей основной тормозной системы, именно ручник позволит своевременно провести остановку авто. Данный блок может быть использован в качестве экстренного тормоза при возникновении подобной необходимости.

Конструктивно ручной тормоз состоит из таких основных элементов:

В целом – ручной тормоз является довольно сложным механизмом, который периодически необходимо проверять и регулировать. Связано это с растяжкой тросов, а также другими повреждениями.

При эксплуатации ручника Дэу Нексия следует помнить несколько простых правил:

  • Перед началом движения всегда следует проверить положение ручника, иначе возможны серьезные проблемы.
  • Не следует надолго оставлять включенным ручник в зимнее время, иначе возможно примерзание колодок.
  • При длительном отъезде (более 2 недель) не следует оставлять авто на ручнике. Влажность воздуха может привести к образованию коррозии и колодки попросту прикипят к
    барабану
    .
  • Проверять ручник необходимо хотя бы один раз в месяц.

Проверить ручник можно довольно просто – одно заднее колесо вывешивается, авто ставится на ручник и с помощью рук прокручиваем колесо. Если оно хоть и с усилием, но крутится, то ручник следует подтянуть или заменить, если проблема с тросом.

Простая регулировка ручника Дэу Нексия

О наличии проблем с ручником можно узнать по тому, сколько щелчков происходит при воздействии на рычаг. В данном случае их было больше 10, рычаг поднимался высоко, что указывало на наличие проблемы.

Чтобы восстановить нормальную работу ручника необходимо выполнить такие действия:

  • Подпираем колеса автомобиля, что позволит избежать его сдвига при процессе работ.

  • Опускаем рычаг ручника.
  • Поднимаем автомобиль с помощью домкрата.

  • Откручиваем и снимаем колесо.

  • Откручиваем болт крепления тормозного барабана Дэу Нексия.

  • Снимаем барабан.

  • Снялся он чрезмерно легко, что также может указывать на наличие определенных проблем с ручником, поскольку барабан должен сидеть плотнее.
  • Находим механизм подтяжки ручного тормоза.

  • С помощью плоской отвертки подтягиваем в нужное место регулировочный механизм.

  • Проверяем, чтобы барабан устанавливался туговато, но без чрезмерных усилий.

  • Фиксируем тормозной барабан болтом.

  • Проверяем работоспособность – рычаг останавливается после 3 щелчков и дальше не поднимается. Все в пределах нормы.

  • Устанавливаем на место колесо.

Таким образом можно довольно быстро восстановить работу ручника Дэу Нексия, особенно если проблема заключалась в необходимости подтяжки. Выполнить все можно самостоятельно буквально за 30 минут с минимальным набором инструментов.

Как правильно подтянуть ручной тормоз Лада Веста ⋆ I Love My Lada

Позднее срабатывание ручника на любом автомобиле ни к чему хорошему не приводит. Ручной тормоз на Лада Веста не слишком отличается по конструкции от других моделей ВАЗ, а сами тормозные механизмы практически идентичны тормозному механизму Рено Логан. Тем не менее Веста имеет особенности, которые нужно учитывать, когда приходит время подтянуть стояночный тормоз. Как отрегулировать ручник на Весте правильно, что говорит производитель, когда необходима регулировка и можно ли выполнить работу своими руками в гаражных условиях, разберемся прямо сейчас.

Ручной тормоз Лада Веста.

Устройство и регламент обслуживания

Стояночный тормоз на Лада Веста регулируется так же, как и на большинстве автомобилей с механическим приводом задних тормозных колодок — рычаг ручника передвигает промежуточный уравнительный трос, к которому шарнирно фиксируются два колесных троса. Каждый из них крепится к заднему тормозному механизму и раздвигает колодки с помощью простого рычажного механизма. С помощью системы автоподводки колодок натяжение троса должно постоянно поддерживаться в рабочем состоянии вплоть до износа фрикционных накладок. Особенность тормоза Весты в том, что механизм автоматического натяжения троса ручника срабатывает далеко не всегда.

Тормозной механизм задних колес Лада Веста



Завод рекомендует подтягивать трос стояночного тормоза раз в 30 тысяч пробега. Для этого достаточно подтянуть регулировочную гайку прямо из салона в отличие от регулировки ручника на Гранте, где все это делается из-под машины. В случае успешного проведения операции, рычаг ручника снова будет блокировать задние колеса за своих законных 3-4 щелчка. На практике оказывается, что срабатывает заводская инструкция далеко не всегда. Гайка может закрутиться до упора, но никакого эффекта это не дает. Все дело в неработающем или закисшем механизме самоподведения задних колодок.

Механизм автоматической регулировки зазора колодок Лада Веста

Как бы там ни было, задача ручного тормоза — надежно удерживать автомобиль во время стоянки. При этом рычаг ручника не должен блокировать задние колеса более чем за 3-4 щелчка, а автомобиль должен удерживаться с заблокированными колесами на уклоне 23-25%. В том случае, когда нам не удается заставить колодки заблокировать барабан, либо они блокируются на шестом-седьмом щелчке, но мы уверены, что фрикционные накладки в норме, приходится использовать план Б, о котором мы расскажем ниже.

Как подтянуть трос ручного тормоза Лада Веста. Стандартная технология

Для того, чтобы подтянуть трос ручника, точнее, заставить уравнитель натянуть тросы сильнее, необходимо всего лишь затянуть упорную гайку до тех пор, пока не сработает тормоз на третьем щелчке. Для этого нам будет необходима отвертка с плоским шлицом, высокая головка на 10 (или трубчатый ключ на 10). Работу желательно проводить на подъемнике или с помощью домкрата и двух подставок вывесить задние колеса автомобиля. Но перед вывешиванием задних колес необходимо несколько раз поднять до упора и снова опустить рычаг привода механизма ручника. Дальше делаем так:

  1. После вывешивания колес убеждаемся в том, что они вращаются свободно.
  2. Снимаем пластиковую накладку на центральном тоннеле возле рычага стояночного тормоза с помощью отвертки с плоским шлицом.
  3. На несколько оборотов ослабляем упорную гайку головкой на 10.
  4. Поднимаем рычаг на два щелчка.
  5. Заворачиваем гайку до тех пор, пока колеса не перестанут свободно вращаться.
  6. Затягиваем рычаг ручника и отпускаем его 3-5 раз подряд. Оставляем в опущенном положении.
  7. Проверяем вращение задних колес. Они должны свободно вращаться. Допускается минимальный контакт накладок колодок с тормозным барабаном, выражающийся в шелесте, но он не должен препятствовать вращению.
  8. Опускаем автомобиль и проверяем эффективность работы ручного тормоза.

Этот алгоритм может не сработать. В этом случае вполне возможен критический износ колодок или недопустимое растяжение тросов. Но вероятнее всего, что не сработал механизм автоматической подводки в заднем тормозном механизме.

Регулируем стояночный тормоз на Весте. План Б

Распорная планка с механизмом автоподводки

Как мы говорили выше, сейчас наша задача разобраться с механизмом автоматической подводки колодок малой кровью, не снимая тормозных барабанов. И это вполне возможно. Чтобы подвести колодки вручную и заставить ручник нормально работать, поступаем следующим образом:

  1. Вывешиваем задние колеса, предварительно сорвав крепежные болты.
  2. Рычаг ручника должен быть опущен полностью.
  3. Снимаем колеса.
  4. Устанавливаем отверстие под болт с правой стороны примерно на 11 часов, а с левой на 13 часов. С левой стороны
  5. С помощью хорошо заправленной плоской отвертки через отверстие вращаем регулятор зазора между колодками и барабаном снизу вверх, против часовой стрелки. Не совсем удобно, но вполне возможно, если подсветить фонариком.
  6. Вращаем регулировочную гайку автоподводки до тех пор, пока барабан не будет слегка касаться колодок.
  7. То же выполняем с правой стороны, но здесь нужно вращать сверху вниз. С правой стороны

Навешиваем колеса и проверяем работу ручника. При необходимости подтягиваем трос так, как это было описано по стандартной технологии, регулировочной гайкой из салона. В результате получаем отличную работу задних тормозных механизмов и железный ручник, который уверенно держит на втором-третьем щелчке.





Как подтянуть ручник на Приоре: вопросы и ответы

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе. Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей. Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

  • рычаг, который активирует работу тормоза;
  • тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

  1. Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
  2. Тросы переходят в натянутое положение.
  3. Блокировка задних колес для торможения.
  4. Снятие ручника для расслабления тросов.
  5. Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа. Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы. На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

  1. Снятие теплоотводящего экрана.
  2. Ослабление контрящей гайки.
  3. Первую нужно закрутить до максимального уровня.
  4. Натягиваются открытые тросы.
  5. Затягиваются гайки, и устанавливается на место экран.

 Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.



Салонный фильтр Приора: Особенности Подбор и замена антифриза в Приоре

Регулировка ручника Форд Фокус 2

Популярный Ford Focus II имеет традиционный стояночный тормоз, дополненный классической конструкцией на механике. Эта система используется вне зависимости от барабанного или дискового тормоза, используемого на задних колесах. Согласно документации от автоконцерна, ручник должен надежно выдерживать транспортное средство на 25-процентном уклоне, когда манипулятор целиком затянут.

В данной ситуации число щелчков обязано быть на уровне 7-9. О том, как настраивать ручник на Форд Фокус 2, мы поговорим в этом материале.

Как проверить функционирование ручника

Данный механизм – это обязательный элемент конструкции каждого транспортного средства. Чаще всего его применение необходимо для постановки автомобиля на парковку. Ручник устроен так, что здесь нет никаких сложных элементов, но по тем или иным причинам он может недостаточно эффективно удерживать автомобиль или вовсе не работать.

Порой для решения ситуации достаточно лишь натянуть ручник, но бывают и более сложные случаи, когда необходима замена тросика или колодок. Все перечисленные процедуры вполне могут выполняться своими силами. Если же владелец не имеет желания или навыков для этого, можно отправиться на станцию технического обслуживания – подтяжка ручника не обойдется дорого.

Перед началом самостоятельной регулировки ручного тормоза важно подтвердить ее целесообразность. В этих целях следует поднять ручник в максимальную верхнюю позицию. При этом раздастся 5-8 щелчков, но если их было меньше, необходимо отрегулировать узел, иначе машина не будет держаться.

Второе поколение Фокуса может располагать тормозом на дисках или барабанах, но в любом случае тросик ручника влияет на отжимной манипулятор, притягивающий колодки к тем или иным элементам торможения. То есть, настройка в каждой ситуации производится одинаково, и здесь не обойтись без отвертки и торцевой головки.

Конечно, 25-процентный уклон является весьма сложным для понимания большинства автовладельцев. Можно выразиться иначе – найдите дорожный участок, эстакаду или пандус под погрузку, чья длина составляет 5 метров, а высота подъема – 1200мм. На данную плоскость нужно поставить автомобиль и затянуть тормоз. Если через 6-8 щелчков транспортное средство не удержится на дороге, пришла пора разобраться, как подтянуть ручник на Форд Фокус 2.

Существует и альтернативный метод тестирования, если вы не можете отыскать описанную выше плоскость. Можно поставить коробку передач на нейтралку, затянуть ручное устройство на 6-8 щелчков и постараться столкнуть автомобиль с места. Если вам это удалось и тормоз не держит, нужно подвести ручник.

Как самостоятельно настроить тормоза

Для задних колес Ford Focus 2 чаще всего применяются самоподводящиеся колодки. То есть, их регулировка не имеет необходимости. Когда фрикционные элементы постепенно изнашиваются, колодки корректируют положение, чтобы уменьшить рабочих ход тормозной педали. Несмотря на это, трос ручного тормоза подтягивать необходимо, так как с годами он и вытягивается, и изнашивается.

Подтяжка упомянутого узла осуществляется изнутри автомобиля, из салона. Сам механизм настройки натяжки располагается под пластиком главного тоннеля. Для выполнения процедуры регулировки необходимо наличие головки на 13 или накидного ключа, а также широкой плоской отвертки.

Совершенно не важно, дисковый или барабанный механизм применяется на вашем Фокусе, процедура подтяжки тросика стояночного тормоза и настройки самого узла выполняется по следующему алгоритму:

  • Обнаруживаем пластиковую обшивку кожуха главного тоннеля. Она находится в расстоянии между передними креслами автомобиля. Необходимо осторожно поддеть деталь отверткой, аккуратно перемещаясь по периметру.
  • Передвигаем панель и резиновый кожух по направлению вверх, двигаясь по рычагу привода стояночного тормоза.
  • Поддеваем панель и достаем ее из пространства между сидениями.
  • Для Фокусов с барабанной системой тормозов необходимо протестировать зазор между барабанами и колодками. Это выполняется путем усиленного нажатия на педаль торможения несколько раз. Если храповый узел реагирует и исправен, будет издано несколько щелчков. Это будет значить, что просветы были чрезмерными, но сейчас колодки находятся в надлежащем состоянии.
  • Необходимо вывесить задний мост со всех сторон посредством домкрата и хороших опор. Убираем колеса и барабаны тормозной системы, послабляем контргайку, используя ключ на 13, далее полностью выкручиваем ее.
  • Рычаг узла ручника следует опустить на минимальное положение вниз, затем вывернуть регулировочный элемент, направив его в начало резьбы штока тросика ручника.
  • Для автомобилей с дисковой системой тормозов ситуация несколько иная – необходимо установить щупы 0,7мм в зазор между основой суппорта и отжимным рычагом. Эту процедуру необходимо проделать по всем сторонам. Щуп устанавливается после проверки и тестирования зазора.
  • Если используется барабанная система, щуп устанавливается в промежуток между разграничителями распорок и колодочными корпусами тормозной системы. Это необходимо выполнить по всем сторонам, используя щуп толщиной не более 2 миллиметров. Далее нужно демонтировать барабан и совершить проверку работы.

Дальнейшие процедуры продолжаются внутри автомобиля, где необходимо завинчивать регулировочный элемент до момента, пока механизм колодок не станет сдвигаться. Чтобы угадать данную позицию, придется найти напарника. Когда разжимные рычаги свелись, нужно достать щупы из промежутков. Можно монтировать барабаны и колеса на свои места.

Пока автомобиль еще не на земле, необходимо протестировать простоту вращения колес. Если при движении руками они прокручиваются сложно, это означает, что барабаны или диски зацепляются за колодки. Необходимо отпустить регулировочную гайку в салоне на 0,5 оборота.

Далее спускаем транспортное средство на землю, регулируем гайку и тестируем функциональность ручника – если все в порядке, можно монтировать кожух механизма на свое место.

Итоги

Именно такая процедура позволяет отрегулировать стояночный тормоз Ford Focus 2, но не нужно торопиться отправляться в дорогу. Сперва необходимо убедиться в простоте движения колес – если имеется какое-либо притормаживание или зацепы, это означает, что регулировка сделана не совсем правильно, и необходимо немного развести колодки/диски.

Если же и дополнительная настройка не обеспечила необходимый результат, придется покупать новые детали. Это может быть тросик, диски, барабаны или колодки. Установить проблему может только квалифицированный специалист, также он выполнит финишную натяжку ручника.

Если же все работает хорошо, требуется подтянуть гайку навершия троса ручника и поставить на место панель в салоне.

Также бывают ситуации, что сам тросик оказывается бракованным – такую деталь хорошо настроить не выйдет. Она или совсем не сможет удерживать машину, или чрезмерно зажимает колодки и приводит к блокировке колес при езде. Все эти неприятности дополняются перегревом и скрежетом.

Как подтянуть ручник на Рено Логан (Регулировка ручного тормоза)

Ручной тормоз Рено Логан — специальный механизм, обеспечивающий надежную фиксацию задних колес автомобиля. Несмотря на точность настройки, ручник иногда требует регулировки, что гарантирует его эффективную работу. Многие автовладельцы для решения вопроса обращаются к специалистам. На самом деле, такая работа с легкостью делается и своими руками. Как подтянуть ручник на Рено Логан? Какие особенности этой работы должны быть учтены? Рассмотрим такие моменты подробнее.



Что нужно знать о гайке для регулировки?

Главный элемент механизма ручного тормоза — гайка для регулирования. Именно с ее помощью производится настройка системы и ее приведение в работоспособное состояние. Но учтите, что гайку можно только закручивать, а выкручивать ее запрещено. С чем же это связано?

Гайка для регулирования ручника является самоконтрящейся. Другого устройства для настройки ручного тормоза в Рено Логан не предусмотрено. Чтобы подтянуть ручник, требуется прокручивать гайку в правую сторону. В случае обратного прокручивания тросик, наоборот, ослабнет, а само устройство перестанет фиксировать авто. Но последний вариант исключен, ведь гайка является самоконтрящейся. Это значит, что ее вращение возможно только в одну сторону. Следовательно, в процессе регулировки послабить тросик ручного тормоза не получится.

Регулировка, как правило, производится путем прокручивания гайки на ½ оборота в правую сторону с последующей проверкой работоспособности ручника. Если результат не удовлетворил, производится еще один этап прокручивания на ½ оборота.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

  • Протягивайте тросик до шестого щелчка.
  • Убедитесь в результате.
  • Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

В крайних случаях, допускается уменьшение числа щелчков до четырех. При этом проверяйте колеса сзади — они могут не зафиксироваться.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

  • Демонтируйте заглушку с облицовочной части тоннеля.
  • Используйте ключ Торкс Т20, чтобы скрутить саморез.

  • Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.


  • Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

  • Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
  • Опускайте ручной тормоз вниз.
  • Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
  • Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
  • Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

Подтянуть ручной тормоз Логана не так просто, как может показаться. Здесь важно, чтобы при опускании рычага колеса легко вращались и не блокировались. При этом после подъема ручника колеса должны надежно фиксироваться.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

  • Контролируйте уровень тормозной жидкости.
  • Проверьте и поменяйте колодки на передних колесах.
  • Проверьте и поменяйте барабан на задних колесах.
  • Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).



регулировка + фото и видео

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Введение

К примеру, даже при самой простой работе по замене пробитого колеса, необходимо ставить автомобиль на ручник, иначе Вы рискуете «положить» автомобиль на бампер в результате того, что автомобиль «поедет» вперёд. И это не самое страшное, что может произойти! Вы можете причинить себе серьёзные физические увечья.

Уронили Тойоту ББ на асфальт

Та же самая Тойота

Классика упала с домкрата

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещётку

Набор ключей на 13

Напарник (желательно самый крутой автослесарь)

  1. Два ключа на 13. Желательно чтобы один из них был торцевым.
  2. Головка на 8.
  3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

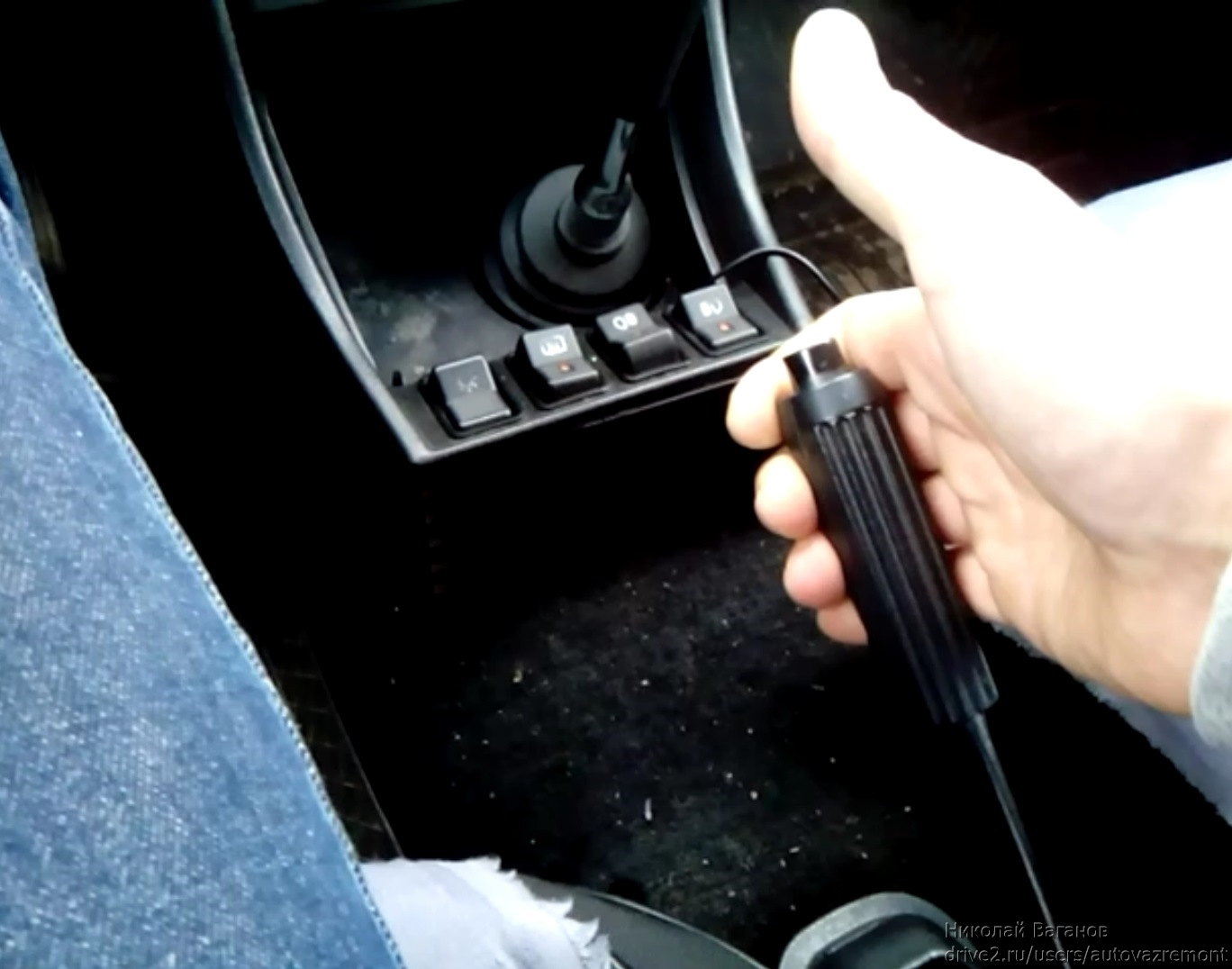

  1. Полностью опустите рычаг ручника в салоне.

    Опустите ручку ручника

  2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
  3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

    Снимите глушитель с крепления к кузову

  4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

    Снимаем и отводим в сторону защитный экран

  5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

    Механизм выглядит так

  6. Ослабьте ключом на 13 затяжку первой гайки.

    Ослабляем

  7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
  8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
  9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
  10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
  11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.
Видео регулировки ручника

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

Так быть не должно (при этом тормоза не схватывают задние колёса)

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

  1. изношены задние тормозные колодки;
  2. поломан или растянут тросик ручника/

Полезные советы

Полностью проверить правильную работу ручника можно на горке в 23 градуса. Автомобиль при полностью поднятом рычаге ручника должен стоять на месте на выключенной передаче.

Стоит нажимать кнопку при нажатии на ручник или нет?

Аргумент тех, кто прижимает пуговицы, состоит в том, что вы изнашиваете зубцы храповика, не нажимая на кнопку. Кажется возможным, поэтому так много людей верят в это. А жаль, потому что это неправильно. Вы не должны нажимать кнопку при нажатии на ручной тормоз.

Чтобы понять это, мы посмотрим, как это работает.

Ручной тормоз вращается вокруг пальца и тянет за трос, который подсоединен к тормозным суппортам.Для фиксации ручного тормоза при поднятии вверх есть храповой механизм, состоящий из кронштейна с зубьями и собачки. Эта собачка соединена через толкатель с кнопкой разблокировки. За кнопкой спуска находится пружина. Чтобы защелка защелкнулась между зубцами храпового кронштейна, ее нужно прижать к этому кронштейну. Это делается пружиной за кнопкой. Эта пружина вынуждает пуговицу выйти наружу, натягивая стержень, который, в свою очередь, заставляет собачку поворачиваться вокруг штифта, заставляя его между зубцами храпового кронштейна.

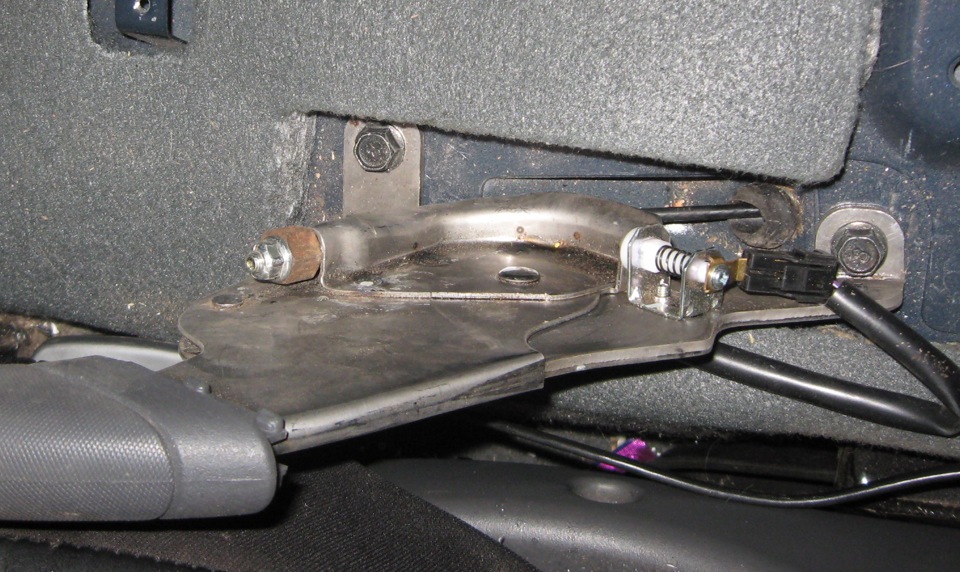

На картинке выше вы видите скобу с храповым механизмом. Это фотография механизма ручного тормоза от старого Merc, которую я нашел в Google. Как видите, зубы немного стерты. Но это не должно быть проблемой, потому что защелка фиксируется между зубцами, а не на вершине зубцов. Пока большая часть зуба остается на месте, механизм блокируется при условии, что собачка входит в зубцы с достаточной силой. И в этом проблема.

На самом деле виновата возвратная пружина за кнопкой разблокировки.Когда ручные тормоза перестают блокироваться, люди сразу думают о храповике. Но в большинстве случаев проблемы возникают именно этой весной.

Когда на металл действует изменяющаяся сила, вы утомляетесь. Металл быстро устает и довольно легко деформируется. Пружина основана на сопротивлении металла деформации. Но когда металл устает, сопротивление деформации уменьшается, и пружина теряет часть своего сжатия. Если это произойдет, меньшее усилие заставит собачку зажать между зубцами храпового кронштейна, и механизм начнет не блокироваться.Это будет происходить время от времени, но через несколько месяцев это будет происходить в большинстве случаев.

Итак, вернемся к нашему исходному аргументу. Что лучше, нажимать или не нажимать кнопку при ручном тормозе? Если мы не хотим, чтобы наш механизм изнашивался, мы должны прикладывать к пружине как можно меньшее усилие, потому что большие изменения силы - это то, что приводит к износу пружины. Из этого можно сделать вывод, что НЕ СЛЕДУЕТ нажимать кнопку при нажатии на ручной тормоз. Вы должны позволить храповому механизму делать свою работу и использовать кнопку только при необходимости (= для отпускания ручного тормоза).

Подумайте об этом. Если вы нажимаете кнопку каждый раз, когда нажимаете на ручной тормоз, срок службы возвратной пружины сокращается вдвое. На износ пружины уйдет вдвое меньше времени, чем обычно.

Этот контент был первоначально размещен пользователем Car Throttle на нашей платформе сообщества и не был заказан или создан редакционной группой CT.

Как использовать стояночный тормоз

Многие люди ошибочно полагают, что стояночный тормоз нужно использовать только в том случае, если вы паркуетесь на холме или если у вашего автомобиля есть механическая коробка передач.Правда в том, что вы всегда должны использовать стояночный тормоз. Независимо от того, используете ли вы автомат или рычаг переключения передач, или паркуетесь на холме или ровном месте, использование аварийного тормоза - это хорошая привычка.

Регулярное использование стояночного тормоза помогает поддерживать его в рабочем состоянии. Когда вы не используете аварийный тормоз, он может подвергнуться коррозии, и вы не узнаете о проблеме, пока она вам действительно не понадобится.

Включая стояночный тормоз каждый раз при парковке, вы можете быть уверены, что ваш автомобиль не откатится.Это добавляет еще один уровень безопасности и снижает нагрузку на трансмиссию и детали трансмиссии.

Если вы действительно полностью потеряли тормоза, медленно включите аварийный тормоз. Хотя стояночный тормоз в основном используется для удержания автомобиля на месте, он может помочь вам безопасно остановить автомобиль в аварийной ситуации. Только имейте в виду, что это не приведет к внезапной остановке вашего автомобиля; это может просто помочь вам постепенно остановить его.

КОГДА НУЖНО ВЫКЛЮЧИТЬ АВАРИЙНЫЙ ТОРМОЗ?

Есть одна ситуация, в которой нельзя использовать ручной тормоз.Хотя смотреть такие фильмы, как « Форсаж » и мечтать проделывать эти сумасшедшие трюки - это весело, оставьте каскадерское вождение профессионалам. Никогда не используйте ручной тормоз для маневра смещения.

Узнайте больше о качественных деталях тормозов, найдите запчасти для своего автомобиля или найдите, где купить автозапчасти сегодня.

Содержание этой статьи предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику.Мы рекомендуем вам проконсультироваться с сертифицированным техником или механиком, если у вас есть конкретные вопросы или проблемы, связанные с какой-либо из тем, затронутых в данном документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные вашим использованием какого-либо контента.

Что делать, если стояночный тормоз застрял на hftires.com

Вы когда-нибудь слишком волновались, используя стояночный тормоз? В какой-то момент большинство из нас слишком сильно подтягивается и у нас заклинивает тормозной рычаг. Есть несколько ситуаций, когда требуется немного дополнительной тормозной мощности. Знание того, когда и как использовать тормоз, поможет вам избежать неприятных ситуаций.

Когда мне следует использовать стояночный тормоз?

Если вы управляете механической коробкой передач, вы можете использовать аварийный тормоз каждый раз, когда паркуете свой автомобиль. Возможно, вы даже используете его во время вождения! Те из нас, у кого есть автоматика, могут использовать наши электронные тормоза только тогда, когда мы припаркованы на холме.На самом деле, вы должны постоянно пользоваться стояночным тормозом!

Когда мы паркуем наши автомобили, он задействует устройство, известное как парковочная защелка. Этот металлический штифт входит в кольцо, прикрепленное к коробке передач. При парковке эта защелка предотвращает проворачивание вала трансмиссии. Парковочные защелки могут сломаться, и ваш автомобиль откатится. Стояночный тормоз является дополнительной защитой, которая может предотвратить движение вашего автомобиля, даже если собачка сломается.Вы должны как можно чаще использовать стояночный тормоз. Это не повредит вашему автомобилю и добавит уверенности в том, что ваш автомобиль не откатится.

Как работает мой стояночный тормоз?

Ваша система экстренного торможения подключена к задним тормозам. Серия кабелей подключается к ручному рычагу в вашем автомобиле. Когда вы поднимаете этот рычаг, включаются тормоза. Большинство электронных тормозных систем оснащены кнопкой, которая отпускает тормоза и позволяет опустить рычаг.

Что вызывает заедание стояночного тормоза и что мне делать?

Одна большая проблема со стояночными тормозами - это коррозия. Вода и грязь могут вызвать эрозию кабелей. Это может привести к отказу стояночного тормоза, разрыву тросов и прилипанию тормозных колодок к колесам. Если вы хотите избежать заедания тормозов, регулярно используйте аварийный тормоз, чтобы избежать коррозии.

Электронный тормоз тоже может застыть на месте.Если погода холодная и сырая, скорее всего, ваш электронный тормоз просто замерз. Эту проблему можно решить, включив автомобиль и дав ему прогреться.

Еще одна причина, по которой ваш аварийный тормоз застревает, - слишком сильно его тянуть. Не относитесь к рычагу электронного тормоза как к испытанию на прочность в карнавальной игре. Он работает так же хорошо, без всяких усилий. Если вы потянете рычаг слишком сильно, это может привести к тому, что тормоза застрянут у стенки барабанов колес.

Чтобы освободить застрявший тормоз, вы можете сделать несколько вещей. Если это безопасно, вы можете попробовать покачать автомобиль вперед и назад или вручную залезть под автомобиль, чтобы натянуть тросы. Вы также можете попробовать установить и отпустить тормоз несколько раз в надежде вывести тормоза из строя. Если все эти методы не помогут, возможно, в вашем будущем появится эвакуатор.

Лучший способ справиться с застрявшим стояночным тормозом - не использовать его.Регулярно обслуживайте систему и убедитесь, что вы часто используете стояночный тормоз. Это поможет предотвратить коррозию и даст вам знать, если что-то в системе требует внимания. Кроме того, не забывайте расслабляться, когда вы включаете и отключаете рычаг. Это средство безопасности, а не соревнование!

Это правильный способ выполнить идеальный поворот на ручном тормозе.

Когда вы молодой человек, только учитесь водить машину, вы можете быть склонны начать небольшие автомобильные махинации.Ручной тормоз - хорошее место для начала таких выходок.

Мало ли вы знали, что строительные блоки для раллийных гонок формируются в вашем мозгу. Ручной тормоз - это мощный инструмент, с помощью которого раллийный автомобиль может проскочить за угол. Вятт Нокс из школы ралли Team O'Neil здесь, чтобы объяснить, как выполнить идеальный поворот с ручным тормозом.

Эта техника вождения лучше всего подходит для поворотов с низкой и средней скоростью. На более высокой скорости вам следует избегать нажатия на ручной тормоз.Когда вы поднимаете этот рычаг, вы активируете задние тормоза, и только задние тормоза. Потяните достаточно сильно, и вы полностью заблокируете эти задние колеса. Зачем вам это нужно? Это может помочь вам вызвать избыточную поворачиваемость автомобиля и заставить ваш нос загибать угол быстрее, чем при простом нажатии на педаль тормоза.

Как объясняет Вятт, это можно сделать одним из двух способов. Во-первых, вы можете начать свой поворот, повернув руль.Как только вы получите нужный угол наклона, вы можете начать тянуть вверх на ручном тормозе. По мере того, как вы прикладываете большее давление, задняя часть начинает вращаться. Отпустите ручной тормоз, внимательно следите за тем, куда вы хотите ехать, и резко двигайтесь к поворотному выходу. Это создает дугообразный скользящий поворот и полезно на широких углах.

Второй метод включает в себя нажатие на ручной тормоз перед поворотом колеса. Автомобиль начнет скользить по прямой, но сохранит свой текущий курс, поэтому этот ход лучше подходит для узких участков сцены.Как только вы скользите с включенным тормозом, вы можете начать поворот, и машина перейдет в ситуацию избыточной поворачиваемости. Отсюда вы отпускаете ручной тормоз и выходите из поворота так же, как и в другой версии поворота с ручным тормозом.

Если вы проделаете это в автомобиле с передним приводом, вам не придется беспокоиться о сцеплении и коробке передач. На ведущие колеса не действует ручной тормоз. Однако в заднеприводном или полноприводном автомобиле вы создаете сопротивление для деталей, которые принимают команды от двигателя и карданного вала.Вам нужно будет удерживать сцепление в течение всего времени, пока у вас включен ручной тормоз. Это в равной степени относится как к дрифт-карам, так и к раллийным автомобилям.

Если вы можете добавить поворот на ручной тормоз в свой арсенал навыков вождения, вы станете более уверенным и быстрым гонщиком ралли. Тогда вы сможете начать осваивать еще больше.

Что делать, если стояночный тормоз застрял в BubbasTireCenter

Вы когда-нибудь слишком волновались, используя стояночный тормоз? В какой-то момент большинство из нас слишком сильно подтягивается и у нас заклинивает тормозной рычаг.Есть несколько ситуаций, когда требуется немного дополнительной тормозной мощности. Знание того, когда и как использовать тормоз, поможет вам избежать неприятных ситуаций.

Когда мне следует использовать стояночный тормоз?

Если вы управляете механической коробкой передач, вы можете использовать аварийный тормоз каждый раз, когда паркуете свой автомобиль. Возможно, вы даже используете его во время вождения! Те из нас, у кого есть автоматика, могут использовать наши электронные тормоза только тогда, когда мы припаркованы на холме. На самом деле, вы должны постоянно пользоваться стояночным тормозом!

Заедание стояночного тормоза

Когда мы паркуем наши автомобили, в действие включается устройство, известное как парковочная защелка.Этот металлический штифт входит в кольцо, прикрепленное к коробке передач. При парковке эта защелка предотвращает проворачивание вала трансмиссии. Парковочные защелки могут сломаться, и ваш автомобиль откатится. Стояночный тормоз является дополнительной защитой, которая может предотвратить движение вашего автомобиля, даже если собачка сломается. Вы должны как можно чаще использовать стояночный тормоз. Это не повредит вашему автомобилю и добавит уверенности в том, что ваш автомобиль не откатится.

Как работает мой стояночный тормоз?

Ваша система экстренного торможения подключена к задним тормозам.Серия кабелей подключается к ручному рычагу в вашем автомобиле. Когда вы поднимаете этот рычаг, включаются тормоза. Большинство электронных тормозных систем оснащены кнопкой, которая отпускает тормоза и позволяет опустить рычаг.

Что вызывает застревание стояночного тормоза и что мне делать?

Одна большая проблема со стояночными тормозами - это коррозия. Вода и грязь могут вызвать эрозию кабелей. Это может привести к отказу стояночного тормоза, разрыву тросов и прилипанию тормозных колодок к колесам.Если вы хотите избежать заедания тормозов, регулярно используйте аварийный тормоз, чтобы избежать коррозии.

Электронный тормоз тоже может застыть на месте. Если погода холодная и сырая, скорее всего, ваш электронный тормоз просто замерз. Эту проблему можно решить, включив автомобиль и дав ему прогреться.

Еще одна причина, по которой ваш аварийный тормоз застревает, - слишком сильно его тянуть. Не относитесь к рычагу электронного тормоза как к испытанию на прочность в карнавальной игре.Он работает так же хорошо, без всяких усилий. Если вы потянете за рычаг слишком сильно, это может привести к тому, что тормоза застрянут у стенки барабанов колес.

Чтобы освободить застрявший тормоз, вы можете сделать несколько вещей. Если это безопасно, вы можете попробовать покачать автомобиль вперед и назад или вручную залезть под автомобиль, чтобы натянуть тросы. Вы также можете попробовать установить и отпустить тормоз несколько раз в надежде вывести тормоза из строя. Если все эти методы не помогут, возможно, в вашем будущем появится эвакуатор.

Лучший способ справиться с застрявшим стояночным тормозом - не использовать его. Регулярно обслуживайте систему и убедитесь, что вы часто используете стояночный тормоз. Это поможет предотвратить коррозию и даст вам знать, если что-то в системе требует внимания. Кроме того, не забывайте расслабляться, когда вы включаете и отключаете рычаг. Это средство безопасности, а не соревнование!

Как стабильно справляться с идеальным ручным тормозом, поворот

Вы, вероятно, знаете, что такое поворот с ручным тормозом, но вы не обязательно знаете, как он работает, для чего он используется или как именно выполнять его плавно и последовательно.

Повороты с ручным тормозом зародились в раллийном вождении и обычно используются для быстрого маневрирования в крутых поворотах с низкой скоростью. Вообще говоря, это один из самых грубых инструментов в арсенале водителя и обычно используется только на поворотах, которые слишком узкие, чтобы преодолевать скорость другими способами.

При повороте ручного тормоза происходит сильное нажатие на ручной тормоз, чтобы заблокировать задние колеса, что в сочетании с жестким рулевым управлением заставит автомобиль скользить по узкому радиусу.Его также можно использовать, чтобы вызвать занос на скорости или в середине поворота, чтобы подтянуть линию автомобиля.

Что вам понадобится

Правый автомобиль

Первое, что вы должны проверить, это то, что в вашем автомобиле действительно есть ручной тормоз с тросиком. Практически все старые автомобили будут иметь один, хотя многие новые начинают поставляться с кнопочными стояночными тормозами в стандартной комплектации, которые будут бесполезны для выполнения поворота с ручным тормозом.

Как показывает практика, повороты ручного тормоза лучше всего работают на переднеприводных автомобилях.Учитывая, что блокировка задних колес на заднеприводном автомобиле убьет весь привод, это не дает желаемого эффекта, а также может повредить трансмиссию.

Его можно использовать на некоторых полноприводных автомобилях, хотя автомобили с вязкими центральными дифференциалами часто не позволяют ручному тормозу блокировать только задние колеса, поэтому стоит проверить точные характеристики вашего автомобиля.

Обороты с ручным тормозом также лучше всего работают с автомобилями с механической коробкой передач, а в случае раллийных или гоночных автомобилей - с последовательной коробкой передач и педалью сцепления, которая позволяет отключать мощность от колес.

Более опытные водители могут захотеть оснастить свои автомобили специальным гидравлическим ручным тормозом, так как повороты ручного тормоза сильно сказываются на компонентах автомобиля и при интенсивной эксплуатации растягивают трос ручного тормоза.

Открытое пространство

Крайне важно, чтобы у вас было достаточно свободного места для отработки поворотов с ручным тормозом. Никогда и не пытайтесь выполнить поворот с ручным тормозом или любую другую технику каскадерского вождения на дороге общего пользования или на общественной автостоянке.

Если рядом с вами нет открытого и доступного места, поищите в Google ближайшую гоночную трассу или центр обучения вождению, в большинстве из которых есть зона с бортовым проездом, где вы можете практиковать технику, заносы и заносы в безопасной контролируемой среде. .

Подходящие условия

Если вы хотите продлить срок службы шин, стоит практиковать повороты с ручным тормозом только в подходящих условиях. Практика на сухом асфальте приведет к очень быстрому износу протектора на задних колесах, и это также означает, что вам придется набирать скорость в поворотах, чтобы начать правильный поворот с ручным тормозом.

Для начала лучше всего найти место с плохим сцеплением, например гравий, грязь или трава. Мокрый гудрон также будет работать лучше, чем сухой гудрон, и многие трелевочные поддоны для гоночных треков будут поставляться с разбрызгивателями, которые периодически сбрасывают воду на поверхность, чтобы уменьшить трение.

Если вы действительно в затруднительном положении, вы можете выбрать комплект запасных шин или пару пластиковых покрышек, подобных тем, которые производит Easydrift, которые специально разработаны, чтобы надеваться на задние колеса и уменьшать количество износа. Имеются ручки, которые используются как профессиональными водителями, так и каскадерами.

Конусы

Наконец, чтобы по-настоящему научиться делать последовательный поворот на ручном тормозе, вам понадобятся конусы для тренировки поворота. Вы можете начать с одного конуса, и все наши диаграммы ниже показаны только с одним конусом, но как только вы начнете чувствовать его, вы можете установить дополнительные конусы и попрактиковаться в скольжении машины вокруг или сквозь них.

Как на ручнике повернуть

Когда у вас есть все необходимое и вы нашли подходящее место для практики, самое время научиться выполнять поворот с ручным тормозом. Хотя это кажется простым маневром, ниже мы разделили его на шесть отдельных этапов.

Первый этап

Разгонитесь по направлению к конусу с достаточно низкой скоростью. Как показывает практика, 30 миль в час - это достаточно для обучения, и вам следует оставаться на первой передаче, пока вы не научитесь постоянно делать это на более низких скоростях.

Непосредственно перед поворотом рулевого колеса резко снимите правую ногу с педали акселератора, в результате чего вес автомобиля перенесется на переднюю часть, уменьшая нагрузку на задние колеса и делая возможным резкий поворот.

Второй этап

Вы должны расположить руки таким образом, чтобы вы могли задействовать максимальную блокировку рулевого управления одним плавным движением. Если вы поворачиваете налево за угол, поместите правую руку в положение «пять часов» и приготовьтесь плавно повернуть ее до 11 часов.

Аналогичным образом, если вы поворачиваете направо, поместите правую руку в положение «7 часов» и приготовьтесь переместить ее в положение «2 часа». Однако мы рекомендуем начинать с поворота налево, так как рулевое управление проще тянуть, чем толкать.

Третий этап

Одним плавным движением сделайте резкий, но плавный поворот и постарайтесь зацепить конус передним левым колесом автомобиля, если вы поворачиваете налево, или передним правым колесом, если вы поворачиваете направо.

Во время рулевого управления нажмите педаль сцепления левой ногой и резко дерните ручной тормоз вверх, следя за тем, чтобы нажимать кнопку разблокировки для плавного действия.

Учтите, что не стоит держать ручной тормоз включенным, так как это только убьет вашу скорость. Вам нужно задействовать только ручной тормоз, достаточный для того, чтобы задняя часть автомобиля развернулась и отпустила его так же быстро, как он был задействован.

Четвертый этап

Как только вы почувствуете, что задняя часть автомобиля скатывается и радиус поворота начинает уменьшаться, начинайте раскручивать блокировку рулевого управления, которая была применена.Колесо будет пытаться развернуться в противоположном направлении, но вы хотите, чтобы передние колеса указывали в том направлении, в котором вы хотите, чтобы машина ехала.

Жизненно важно всегда смотреть в том направлении, в котором вы хотите, чтобы машина остановилась, даже если вы временно смотрите в боковое окно, а не в лобовое. Как и при обычном вождении, машина, естественно, будет стремиться к той точке, на которой вы смотрите.

Возможно, вам также придется позволить рулю контролируемым образом выскользнуть из рук, чтобы быстро открутить блокировку рулевого управления и «поймать» машину, и, вероятно, потребуется несколько попыток, чтобы сделать это правильно.

Пятый этап

Когда автомобиль повернулся в желаемом направлении и под желаемым углом, нажмите на педаль акселератора, чтобы двигатель набрал обороты. Как правило, дайте ему достаточно газа, чтобы колеса слегка вращались, а затем быстро включите сцепление, чтобы получить наилучший возможный старт в новом направлении.

Это, вероятно, самая сложная часть всего поворота с ручным тормозом, так как новички часто либо не дают машине достаточно газа, не включают сцепление достаточно быстро, либо перегибают угол и вынуждены противодействовать повороту, чтобы вернуть машину в норму. линия.

Шестой этап

После того, как поворот будет завершен, просто уезжайте, а затем начинайте снова, чтобы попытаться еще раз. Если вы все сделали правильно, весь маневр должен занять от двух до трех секунд.

Может быть сложно наладить координацию, но, как и во всем остальном, практика ведет к совершенству, и чем больше вы это делаете, тем лучше у вас будет получаться и тем лучше вы почувствуете, что машина делает под вами.

Распространенные ошибки

Стараетесь изо всех сил, но не можете сделать это правильно? Устраните неполадки, которые вы делаете, с некоторыми из наиболее распространенных ошибок, которые допускают водители, указанные ниже.

Слишком медленный поворот на поворот

Если вы войдете в поворот на слишком низкой скорости или если вы окажетесь на поверхности со слишком сильным сцеплением с дорогой, вы не сможете добиться нужного количества вращения, и автомобиль либо не будет достаточно крутым. повернуть или просто притормозить.

Слишком быстрый поворот на поворот

И наоборот, слишком большая скорость в крутом повороте приведет либо к вращению, если вы слишком агрессивны в повороте или на ручном тормозе, либо вы будете недостаточной поворачиваемости и убежите на противоположном конце поворота.

Слишком долго держать ручной тормоз

На более высоких скоростях это заставит автомобиль вращаться дальше, чем вы изначально планировали, или, в качестве альтернативы, на более низких скоростях он просто сбрасывает всю вашу скорость и останавливает автомобиль.

Противобуксовочная система находится на

Большинство новых или, по крайней мере, недавних автомобилей будут поставляться с какой-либо функцией контроля тяги, которая, среди прочего, ограничивает вашу способность выполнять поворот с ручным тормозом. Если вы выполняете все шаги правильно, но кажется, что ручной тормоз ничего не делает, проверьте, не оставили ли вы контроль тяги включенным.

Регулировка ручного тормоза | Как работает автомобиль

Если вы затянули тормозные колодки так что не будет лишнего хода до того, как они выедут, но ручник рычаг все еще долго тянет вверх, вероятно, трос растянулся и его нужно отрегулировать.

Ручник

Ручной тормоз обеспечивает некоторый эффект торможения в случае отказа гидравлической системы, но в первую очередь это стояночный тормоз. Он действует на те же тормозные барабаны или диски, что и гидравлическая система, но отдельно, и его нужно отдельно регулировать.В некоторых системах есть первичный и вторичный кабель. В этом случае вторичный трос управляет тормозами через вилку, прикрепленную штифтом к первичному тросу.

Существует много типов регуляторов, но все они имеют тот же эффект, что и укорачивание или удлинение кабеля.

Тормоза дисковые

Колодки ручного тормоза на некоторых дисковых тормозах отделены от колодок, приводимых в действие гидравлической системой. Одна регулировка компенсирует износ отдельных колодок и растяжение кабеля.

Некоторые из них находятся внутри автомобиля, у основания рычага ручного тормоза. Однако большинство из них находится под автомобилем - и, вероятно, они грязные и ржавые.

Каждый раз, когда вы работаете под автомобилем, всегда ставьте его на твердые опоры, такие как ось стоит. Поставьте колодки под колеса, оставшиеся на земля .

Примерно за два часа до того, как вы планируете делать работу, сквирт проникающее масло ко всем гайкам и резьбам, которые вы открутите. Это дает маслу время, чтобы освободить все застрявшие детали.

Трос Боудена

Регулировка прилагаемого троса Боудена находится на кронштейне.

Также смазать двигатель смажьте все шарниры и связи которые срабатывают при включенном ручном тормозе - они имеют тенденцию воспользоваться из-за дорожной грязи, песка и коррозии. Убедитесь, что трос или стержни свободно перемещаются в их покрытии. рукава или гетры.

Как работают другие системы

В некоторых системах ручного тормоза первичный трос проходит через шкив на задней оси к расслабляющему рычагу, который управляет тормозами через вторичный трос.Регулируется на рычаге. Другой тип ручного тормоза имеет единственный закрытый трос, называемый тросом Боудена, который проходит непосредственно к одному тормозному барабану и управляет другим посредством поперечной тяги.

Регулировка сдвоенных тросов

Снимите резиновую крышку ручного тормоза, чтобы добраться до регуляторов.

Поднимите задние колеса над землей и поставьте их на опоры оси. Заблокируйте передние колеса и полностью отпустите стояночный тормоз.

Регуляторы находятся внутри автомобиля, на нижнем конце рычага ручного тормоза. Снимите покрытие или ковровое покрытие.

Удерживая регулировочную гайку гаечным ключом, ослабьте контргайку на несколько оборотов.

На резьбовом конце каждого кабеля есть одна или две гайки. Если их два, возьмитесь за каждый гаечным ключом и открутите их, освободив контргайку.

Удерживайте нижний конец одного стержня плоскогубцами, чтобы он не вращался, или соответствовать отвертку в передний конец стержня, если он прорезан.

Поверните нижнюю гайку по часовой стрелке вниз по нити, вытягивая стержень вперед. Прекратите поворачивать, когда рычаг ручного тормоза можно поднять всего за три-пять «щелчков». Отрегулируйте другой стержень на такую ​​же величину.

Зажмите шестигранник на тросе плоскогубцами, отрегулируйте регулировочную гайку и затяните контргайку.

Вытяните рычаг стояночного тормоза до легкого сопротивление чувствуется на рычаге; затем попробуйте повернуть каждое заднее колесо. Каждый должен повернуться с равным сопротивлением.

Если это не так, затяните трос со стороны слабины до тех пор, пока они не станут равными. Затяните контргайки.

Убедитесь, что при отпущенном ручном тормозе оба колеса вращаются свободно. Если нет, ослабьте регулировку и повторите проверку.

Регулятор гильзы с резьбой

Ослабьте контргайку и затяните гайку на регуляторе втулки.

Поднимите задние колеса над землей и поставьте их на опоры оси. Поставьте колодки под передние колеса.

Регулятор находится под автомобилем, по центру и прямо перед задними колесами.

Установите рычаг ручного тормоза в положение «выключено». Не нажимая кнопку спуска, потяните за три нажатия.

Точные детали регулятора значительно различаются от автомобиля к автомобилю, но, вероятно, на штоке регулятора есть пара гаек - одна регулировочная гайка на привинченной втулке, а другая контргайка для ее надежного удержания. Ослабьте контргайку и закрутите ее на три или четыре витка резьбы.

Поверните регулировочную гайку по часовой стрелке до тех пор, пока поднятое колесо можно будет повернуть только твердой рукой. сила .

Включите ручной тормоз и убедитесь, что колеса не заедают при отпускании. Если они это сделают, отрегулируйте. Затяните контргайку.

Регулировка троса Боудена

Заверните регулировочную гайку вдоль кожуха троса до появления сопротивления.

Поднимите колеса, на которых работает ручной тормоз, над землей и поставьте этот конец автомобиля на опоры оси. Поставьте колодки под другие колеса. Потяните за рычаг ручного тормоза на три щелчка.

Ослабьте контргайку и снова закрутите ее вдоль резьбовой части внешнего кожуха на несколько оборотов. Вращайте регулировочную гайку в том же направлении, пока не почувствуете сопротивление на тросе.

Поверните колесо - оно должно вращаться только с сильным усилием руки. При необходимости переместите регулятор еще раз, пока он не сработает.

Когда колесо вращается правильно, удерживайте регулировочную гайку одним гаечным ключом и затяните контргайку другим.

Регулировка первичного и вторичного кабелей

Некоторые системы имеют три кабеля, один от ручного тормоза и два, идущих к колесам, которые подключены к уравнителю.Все три можно отрегулировать.

В некоторых автомобилях есть пара тросов ручного тормоза, разделенных реле рычаг расположен под автомобилем.

Первичный кабель проходит от рычага стояночного тормоза к рычагу реле; а вторичный трос идет от рычага реле к тормозам.

Включите рычаг ручного тормоза на один или два щелчка. Поднимите автомобиль домкратом и надежно поставьте на опоры оси. Поставьте колодки под колеса без тормозов.

Освободите контргайки, затем затяните трос с наибольшим провисанием, пока он не натянется.Повторите процедуру со вторым тросом, затем затяните контргайки.

Уравнительный кабель

Вытяните шплинт и снимите шплинт, чтобы освободить вилку.

Иногда регулировка осуществляется на уравнительном узле, установленном на задней оси, или на вилке на конце стержня или троса непосредственно перед тем, как он достигнет тормозной пластины.

Штифт с головкой под вилку удерживает вилку на рычаге на задней пластине. Выньте шплинт, удерживающий шплинт: снимите шплинт.

Закрутите регулировочную гайку за вилкой со штифтом.

Потяните рычаг ручного тормоза, пока он не войдет во вторую выемку.

Ослабьте контргайку и закрутите регулировочную гайку до тех пор, пока отверстия под штифт вилки не совпадут с отверстием в рычаге на задней пластине.

Затяните контргайку и установите шплинт на место с новым шплинтом.

Дисковый ручник

После регулировки крепко удерживайте регулировочную гайку, затягивая контргайку.

На большинстве автомобилей с дисковые тормоза ручной тормоз действует на задние диски, но на некоторых автомобилях он действует на передние диски. Одна регулировка позволяет растянуть трос ручного тормоза и компенсировать износ колодки (если пэды отделены от пэдов, управляемых гидравлическая система ).

Поднимите колеса над землей и поставьте автомобиль на опоры оси. Поставьте колодки под другие колеса. Выключите ручной тормоз.

Большим рожковым гаечным ключом ослабьте и открутите на несколько оборотов большую тонкую контргайку на задней стороне тормоза. каверномер .

Рожковым гаечным ключом меньшего размера поверните регулировочную гайку по часовой стрелке, пока она не станет жесткой.

пятка Литой металлический рычаг должен прижиматься к задней части одной колодки, а колесо должно тяжело вращаться рукой.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
