Не работает втягивающее на стартере: Почему не срабатывает втягивающее реле стартера и не работает

Как завести машину если не работает стартер

Содержание

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

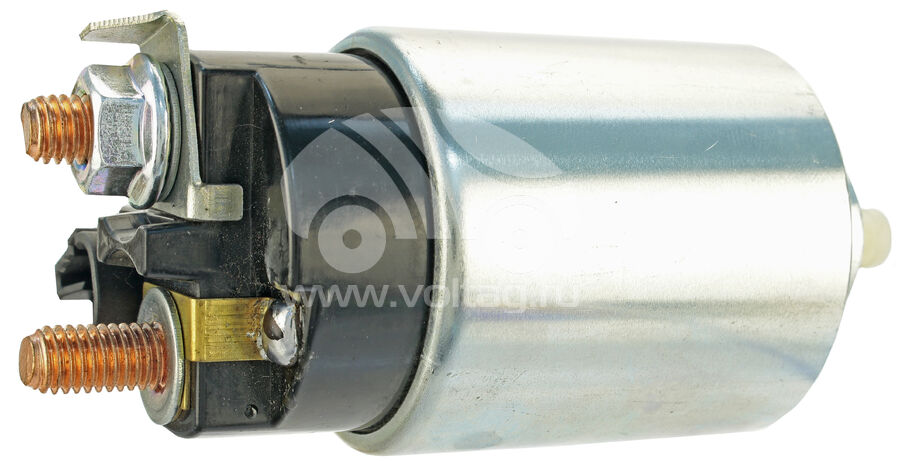

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

• в первом случае поможет замена контактов,
• во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Теперь останется собрать втягивающее реле и проверить его работоспособность.

Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Двигатель называют «сердцем» машины, стартер же можно смело назвать правым или левым его «предсердием». И если со стартером по какой-либо причине произошла поломка, то возникают трудности с запуском силового агрегата.

Так как же завести авто без стартера, ну, или замыкаем его напрямую?

Пытаемся завести «дружбана» без его «предсердия»

СОВЕТ — прежде чем замыкать стартер, желательно провести его осмотр и поставить диагноз.

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

• Поломка реле стартера.
• Втягивающее реле срабатывает не полностью.
• Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
• Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1 , или как завести машину с толчка, или «с толкача»? Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее.
Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

Способ 2 Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий , или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

СОВЕТ – отвертка будет эффективна, если в стартере неисправно втягивающее реле.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

• Ключ в замке зажигания надо поставить в соответствующее положение.
• Рычаг коробки передач должен находиться в нейтральном положении.
• Автомобиль должен быть поставлен на ручник.

При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Случаи, в которых проблему можно решить на месте

Если стартер не крутит, завести машину можно несколькими способами:

• замкнуть контакты стартера отвёрткой;
• соединить пускатель напрямую с аккумулятором.

В автомобильной системе стартеру выделяется отдельная роль — раскручивать коленвал, чтобы создать нужный крутящий момент и степень сжатия для топливно-воздушной смеси. Естественно, пускатель функционирует вкупе с другими узлами и электрическими системами.

Поэтому могут произойти повреждения различного свойства:

• отсутствие напряжения в бортовой сети;
• разрядка аккумулятора;
• повреждение проводов;
• проблема в замке зажигания;
• несоответствие вязкости масла в картере;
• ослабление контактов.

Если не работает именно стартер, то в большинстве случаев выходит из строя тяговое реле, сгорает обмотка катушки, пробуксовывает бендикс или туго ходит привод винтовой нарезки.

Некоторые повреждения стартера допускают его нормальную работу при заведённом двигателе. А вот раскрутить тяжёлый маховик с первого раза ему не удаётся. В любом случае после удачного запуска необходимо срочно отвезти стартер на профессиональную диагностику, чтобы выявить истинную причину неисправности.

Таким образом, сбой в работе стартера может быть вызван:

• неисправностью пускового реле;
• износом бендикса;
• неполадками со втягивающим реле;
• сгоранием внутренних элементов узла.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

Обязательно перед этим нужно поставить машину на ручник и в нейтралку, во избежание несчастных случаев. Сам инструмент должен иметь изолированную ручку и довольно толстый стержень. Поэтому рекомендуется использовать один из вышеописанных предметов. Монтировку или ключ можно обмотать изолентой в месте захвата.

Замыкать контакты B и S, M и B — категорически запрещено! Расшифровка: B – Bold или толстый провод — контакт постоянного напряжения. На многих стартерах закрыт защитной резиновой шляпкой и помечен «+12». M – Motor или электрический мотор. S – Start, изготовлен контакт в виде резьбового отвода, лепестка или штекера, зачастую закрыт пластиковым наконечником, поэтому перед принудительным замыканием надо снять. 8 – минусовой контакт, соединён с корпусом.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

• поставить машину на нейтралку;
• включить зажигание;
• соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место. Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Важно! Оба варианта не подходят для автомобилей с АКПП, поскольку из-за особенностей конструкции «автомата» возможны негативные последствия.

Толкание — более распространённый способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия крепкого троса. Он соединяется с крюком другой машины, после чего та трогается с места. Если нет проблем с зажиганием или других неисправностей двигателя, он практически всегда заводится.

Только важно соблюдать несколько правил:

• ведущее транспортное средство не должно стартовать с места резко, на большой скорости, так как можно вырвать с места бампер или порвать трос;
• буксируемому авто запрещается резко тормозить или останавливаться, пока едет ведущая машина, что тоже грозит разрывом троса и другими последствиями;
• в момент отцепления троса не заглушать двигатель, иначе он может повторно не завестись.

Способ «толкача» подходит для любой модели, главное, плотный упор нескольких пар рук в багажник или капот машины. Коробку передач желательно выставить на 2-ю, 4-ю или заднюю передачу. Чем сильнее разгонится автомобиль, тем больше шансов завести двигатель. Поэтому рекомендуется толкать средство на спуске.

Ещё один вариант запуска подойдёт для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку буксировочный трос или крепкую верёвку длиной 5 метров. Выставить третью передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После запуска мотора поставить рычаг коробки передач на нейтральную скорость. Данный способ проводится с помощником — один человек сидит в машине, другой тянет за верёвку.

Некоторые заднеприводные автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове, следует быстро вращать в одном направлении.

Стартер является несложным, но чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90% случаев трудного пуска объясняется проблемами с окислившимися контактами, обрывом проводов или неисправностью электрики. Поэтому в первую очередь рекомендуется провести ревизию этих составляющих.
