Неисправности предпускового подогревателя: Неисправности предпускового подогревателя

Неисправности подогревателя Прамотроник и методы их устранения

1. На пульте управления не подсвечиваются кнопки Пр1 (поз. 2) и Пр 2 (поз. 3) (см. рис. 2).
Проверить наличие напряжения питания (Uном=24 В) в колодке автомобиля XS3 (см. рис. 1).

• Проверить на обрыв и при необходимости заменить предохранитель номиналом 15 А, в жгуте питания подогревателя. Перегорание предохранителя может возникнуть при коротком замыкании в бортовой сети автомобиля.
• Проверить на обрыв цепь питания и состояние контактов в разъемах жгутов, соединяющих пульт (А 3) и подогреватель (А 2).

При исправном состоянии вышеперечисленных элементов заменить блок управления.
2. Все возможные неисправности которые могут возникнуть при работе подогревателя выводятся в виде кодов неисправностей на пульт управления.
Каждый код неисправности выводится в виде повторяющихся миганий и пауз светодиода поз. 4 или поз. 5 (см. рис. 2) (красного цвета) и сопровождается звуковым сигналом.

Внимание: Звуковой сигнал в это время может отключаться, нажатием и удержанием кнопки соответствующей программы в течение 2÷3 сек.



Количество миганий до паузы: 1

Неисправность: Напряжение на АКБ не в норме

Рекомендации по устранению неисправностей: Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В. При напряжении менее 20 В, зарядить АКБ или заменить. При напряжении более 30 В проверить регулятор напряжения.



Количество миганий до паузы: 2

Неисправность: Использованы две попытки запуска

Рекомендации по устранению неисправностей: Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборный фильтр и выхлопную трубу на засорение.

Проверить индикатор пламени на обрыв цепи, при необходимости заменить.



Количество миганий до паузы: 3

Неисправность: Прерывание пламени в камере сгорания

Рекомендации по устранению неисправностей: Проверить количество подаваемого топлива. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Проверить индикатор пламени на обрыв цепи, при необходимости заменить.



Количество миганий до паузы: 4

Неисправность: Неисправность электронасоса

Рекомендации по устранению неисправностей: Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть ~1 Ом.



Количество миганий до паузы: 5

Неисправность:

Неисправность топливного насоса

Рекомендации по устранению неисправностей: Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть ~ 20 Ом



Количество миганий до паузы: 6

Неисправность: Неисправность цепи датчика температуры окружающей среды

Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с выносным датчиком температуры окружающей среды, проверить жгут на обрыв



Количество миганий до паузы: 7

Неисправность: Неисправность цепи электродвигателя нагнетателя воздуха

Рекомендации по устранению неисправностей: Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха.



Количество миганий до паузы: 8

Неисправность: Неисправность свечи накаливания

Рекомендации по устранению неисправностей: Проверить цепь свечи. Сопротивление холодной свечи должно быть 1,1~ 1,5 Ом



Количество миганий до паузы: 9

Неисправность: Отсутствие связи с пультом управления

Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с блоком управления подогревателя.



Количество миганий до паузы: 10

Неисправность: Неисправность цепи датчика температуры входящей жидкости

Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв



Количество миганий до паузы: 11

Неисправность: Неисправность цепи датчика температуры исходящей жидкости

Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв



Количество миганий до паузы: 12

Неисправность: Перегрев теплообменника

Рекомендации по устранению неисправностей: Проверить электронасос, наличие (уровень) охлаждающей жидкости, отсутствие воздушных пробок в жидкостной системе.

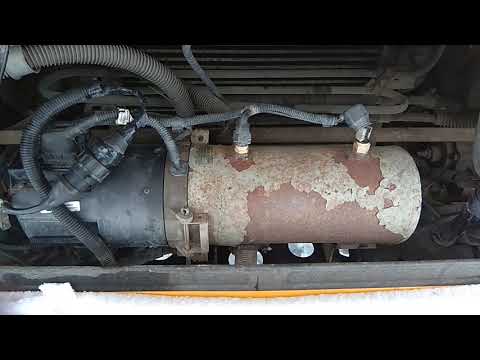

Предпусковой подогреватель КамАЗ, возможные неисправности и способы их устранения

25. 02.2020Рубрика: НовостиАвтор: Главный редактор

Необходимо следить за тем, чтобы не было подтекания охлаждающей жидкости и топлива в соединениях трубо­проводов, шлангов и кранов, систематически осматривать предпусковой подогреватель и немедленно устранять обнаруженные неисправности. Соединения топливопро­водов с подогревателем должны быть герметичны, так как подсос воздуха в топливную систему не допускается. Наличие воздуха или течь в топливной системе подогре­вателя приводят к ненадежной работе и произвольной остановке подогревателя.

Необходимо регулярно осматривать крепления котла и насосного агрегата, очищать все приборы от грязи, промывать фильтры электромагнитного клапана и фор­сунки, очищать от грязи дренажные отверстия топливного насоса и дренажную трубу горелки котла. Кроме того, надо также очистить от нагара электроды пусковой свечи, разобрать и промыть в бензине или ацетоне форсунку, промыть в керосине или бензине каналы электромагнит­ного клапана, очистить от грязи сердечник клапана, проверить состояние проводов и крепление приборов управления подогревателем.

Причина неисправности

Способ устранения

При пуске подогревателя не вращается электродвигатель насосного агрегата, срабатывает предохранитель.

Примерзание крыльчатки вентилятора из-за неполного уда­ления воды после мойки авто­мобиля или преодоления брода

Подручными средствами (факел, паяльная лампа) подогреть корпус вентилятора и жидкостный насос. При этом необходимо следить, что­бы пламя не попадало на шланги и провода

Отсутствует искра на электродах пусковой свечи.

Нет напряжения на клеммах проводов, подводящих ток низ­кого напряжения к индукцион­ной катушке	Определить место повреждения электрической цепи и устранить неисправность
Не работает индукционная ка­тушка	Отсоединить провод высокого на­пряжения от свечи и закрепить его конец на расстоянии 3—5 мм от массы автомобиля. Если при пере­воде переключателя в положение I искра отсутствует, индукционную катушку следует заменить
Не работает пусковая свеча	Заменить свечу

Не работает электронагреватель.

Отсутствует напряжение на клемме питания нагревателя	Нет контакта в цепи питания элек­тронагревателя; сгорело реле в це­пи электронагревателя. Подтянуть контакты; реле при необходимости заменить
Не работает нагревательный элемент	Заменить

Отсутствует или недостаточная подача топлива к форсунке.

Не работает электродвигатель насосного агрегата	Проверить цепь электродвигателя; Проверить затяжку наконечника на клеммах
Не срабатывает электромагнит­ный клапан (нет щелчка при переводе переключателя в по­ложение II)	Проверить исправность цепи, под­водящей ток к клапану и затяжку клемм
Засорился топливный фильтр в электромагнитном клапане или в форсунке	Снять фильтр, промыть и продуть сжатым воздухом; при необходи­мости заменить фильтр
Засорилась форсунка	Снять форсунку и разобрать ее. Промыть детали в бензине или аце­тоне. Собрать форсунку и прове­рить распыливание топлива, не вворачивая форсунку в горелку
Наличие воздуха в топливной магистрали	Прокачать топливную систему, ослабив крепление трубки к элек­тронагревателю топлива. При по­явлении топлива закрепить трубку. Устранить подсос воздуха, прове­рив соединения трубопроводов
Недостаточное давление топли­ва, подаваемого насосом	Отрегулировать расход топлива ре­дукционным клапаном топливного насоса

Подогреватель при работе дымит или наблюдается открытое пламя.

Неправильно отрегулирована производительность топливного насоса	Уменьшить расход топлива, отре­гулировав редукционный клапан на топливном насосе
Малая частота вращения вала электродвигателя	Подзарядить аккумуляторную ба­тарею; проверить исправность элек­тродвигателя
Образовался нагрев в камере сгорания и котле подогревателя	Разобрать узел, удалить нагар и продуть сжатым воздухом

Продолжительный прогрев двигателя подогревателем.

Мал расход топлива из-за засо­рения фильтров, форсунки, не­герметичности топливопроводов, неправильной регулировки топ­ливного насоса	Промыть фильтры, форсунки, устра­нить негерметичность топливопро­водов, отрегулировать редукцион­ный клапан топливного насоса
Малая частота вращения вала электродвигателя	Подзарядить аккумуляторную бата­рею; проверить исправность элек­тродвигателя

Для удаления нагара необходимо продуть сжатым воздухом котел, камеру сгорания и газоход, отсоединив шланг подачи воздуха.

Необходимо следить за правильностью регулировки топливного насоса подогревателя. Оптимальная подача топлива в камеру сгорания в эксплуатации определяется по равномерному гудению пламени, устойчивой работе подогревателя и отсутствию открытого пламени из газо­хода камеры сгорания.

Расход топлива регулируют редукционным клапаном топливного насоса. Для увеличения количества топлива, поступающего через форсунку в камеру сгорания, следует отвернуть на топливном насосе колпачковую гайку, контр­гайку регулировочного винта и поворачивать винт вправо до выхода подогревателя на устойчивый режим работы.

По окончании регулировки регулировочный винт за­стопорить контргайкой и навернуть колпачковую гайку:

Работа подогревателя с открытым пламенем на вы­пуске недопустима.

После мойки автомобиля или преодоления брода в холодное время года удалить воду, попавшую в воздуш­ный тракт вентилятора, включением насосного агрегата на 3—4 мин (поставить переключатель в положение III, предварительно отсоединив провод электронагревателя топлива).
