Особенности системы охлаждения Нивы.

Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.

Описание схемы вентиляторов Нивы.

В заводской схеме вентиляторы подключаются параллельно друг другу, а включение осуществляется автоматически через два реле. Автоматическое включение зависит от типа двигателя. На карбюраторном двигателе включении осуществляется датчиком, установленном на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика указанной на корпусе. На инжекторном двигателе включение вентиляторов осуществляет блок управления двигателем при достижении температуры записанной в программе управления.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

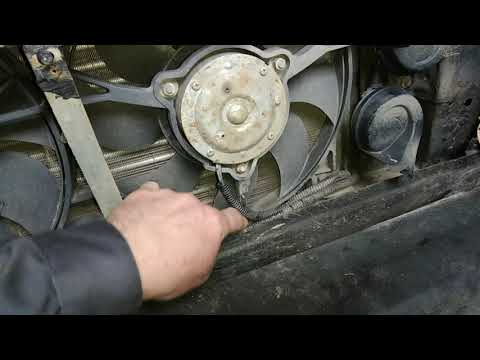

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

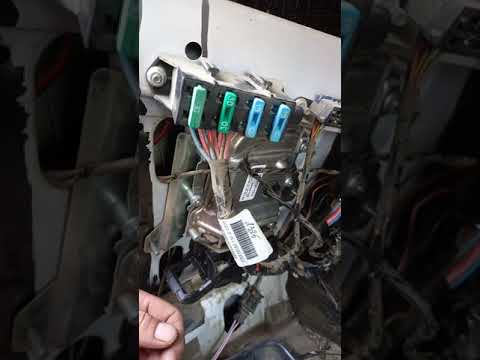

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 86 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

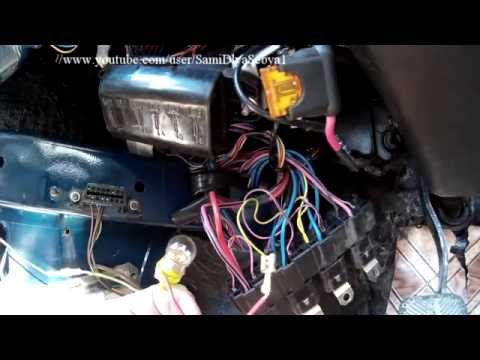

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме.

Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

В случае, когда при перемыкании выводов реле вентилятор начнёт работать необходимо, проверить состояние проводов соединяющих датчик температуры или блок управления двигателем в зависимости от типа двигателя.

Как включаются вентиляторы на ниве 21214. Вентилятор охлаждения нива

Схема подключение вентиляторов Нива ВАЗ-21214 идентична схеме других автомобилей семейства ВАЗ. Единственным отличаем, является наличие двух вентиляторов, которые включаются при помощи двух реле. Это вызвано работой двигателя с большими нагрузками при езде по бездорожью. В условиях города этого практически не нужно, за исключением может быть езды в пробках в жаркую погоду. При включении вентиляторы создают некий дискомфорт, так как издают шум. Уменьшить шум можно снизив скорость вращения электродвигателей или отключив один из вентиляторов. Во втором случае включение второго вентилятора можно сделать принудительно от кнопки или клавиши.

Способы подключения вентиляторов.

Существует два способа снижения оборотов вращения электродвигателей вентиляторов. Первый это подключение последовательно с каждым электродвигателем вентилятора дополнительного сопротивления достаточной мощности. Второй способ подключение вентиляторов Нива последовательно. Недостатком в первом случае является поиск сопротивления, которое ещё и будет греться. Во втором случае необходимо минимум переделок. Достаточно вытащить из разъёма первого вентилятора минусовой провод, а из разъёма второго плюсовой. После этого соединить освободившиеся клеммы на двигателях проводом соответствующего сечения. Но в этом случае, что бы включить вентиляторы на большие обороты потребуется переделывать всё обратно.

Если Вы хотите чтобы вентиляторы могли работать на малых и на больших оборотах в зависимости от нагрева двигателя то потребуется установка дополнительного реле, которое будет переключать вентиляторы из последовательного в параллельное соединение. Управление этим реле можно сделать ручным или автоматическим. Так же можно объединить оба способа управления. Исполнение схемы подключение вентиляторов Нива может быть различная, в зависимости от типа двигателя и Ваших предпочтений.

При ручном переключении необходимо установить переключатель, лучше всего подойдёт клавиша, а для автоматического управлении дополнительный датчик включения с температурой срабатывания меньше основного.

Последовательное подключение вентиляторов.

Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Для соединения вентиляторов последовательно нам необходимо дополнительное реле. Подойдёт универсальное пяти контактное реле типа 98.3777 которое лучше всего разместить рядом с вентиляторами. Выводы 85 и 86 этого реле это выводы катушки электромагнита. Вывод 30 подвижный контакт, а выводы 87 и 87А неподвижные контакты. Из фишки, подключенной к одному из вентиляторов, извлекаем минусовой провод, он обычно чёрного цвета. Подключаем этот провод к выводу 87А реле, а освободившееся место соединяем проводом с выводом 30. Вывод 87 соединяем с плюсовым проводом второго вентилятор. Теперь при замыкании реле вентиляторы будут подключены последовательно, а при отключённом параллельно. Из гнезда штатного реле включения вентилятора, над которым проводилось переключение, извлекаем провод, с катушки электромагнита идущий с блока управления двигателем или датчика включения и подключаем его к выводу 85 добавленного реле. Вывод 86 соединяем с массой автомобиля. Освободившийся вывод штатного реле необходимо соединить с дополнительным датчиком включения или клавишей.

На карбюраторных автомобилях можно использовать два датчика включения с различной температурой срабатывания. Например, для малых оборотов с температурой включения 78 — 82, а для полных оборотов 90 — 95. Поставить дополнительный датчик можно в верхний патрубок. Для инжекторных двигателей несколько проще, если есть место на радиаторе то поставьте датчик туда. Если места нет то можно сделать вставку в верхний патрубок и поставить там.

Как работает схема подключение вентиляторов Нива описанная выше?

При достижении температуры двигателя порога срабатывания датчика с низкой температурой сработает реле к которому он подключён.

При этом ток от предохранителя через контакты реле поступит на плюсовую щётку первого вентилятора. Затем пройдя через обмотку якоря на минусовую щётку и через контакты дополнительного реле на электродвигатель второго вентилятора. На коллекторах электродвигателей будет ½ от напряжения бортовой сети. Это приведёт к снижению оборотов в двое, а соответственно уменьшится шум.

Если температура двигателя достигнет порога срабатывания второго датчика или температуры включения вентиляторов ЭБУ, то питание получат катушки дополнительного реле и реле второго вентилятора. Подвижный контакт дополнительного реле переключит провод от электродвигателя вентилятора на массу автомобиля, в тоже время замкнётся реле второго вентилятора. Это приведёт к переключению вентиляторов в параллельное соединение.
