расшифровка всех типов световой индикации в машине

Автомобиль содержит достаточное количество электронных систем, способных вести диалог с водителем. Информация доводится через приборную панель, а ответная реакция ожидается посредством органов управления. В последнее время уже существует возможность передавать текстовые или даже голосовые сообщения, для этого практически все автомобили снабжены матричными дисплеями высокого разрешения и акустической системой мультимедиа.

Содержание статьи:

• 1 Почему световые иконки на приборной панели разного цвета
• 2 Значки информационной индикации
• 3 Предупреждающая группа
• 4 Значки на панели, обозначающие неисправности

Но скорость такого общения явно недостаточна, а отвлекать водителя от управления крайне опасно. Отсюда и необходимость высвечивания сигналов в виде подсвеченных пиктограмм и цветовой кодировки основных групп сообщений.

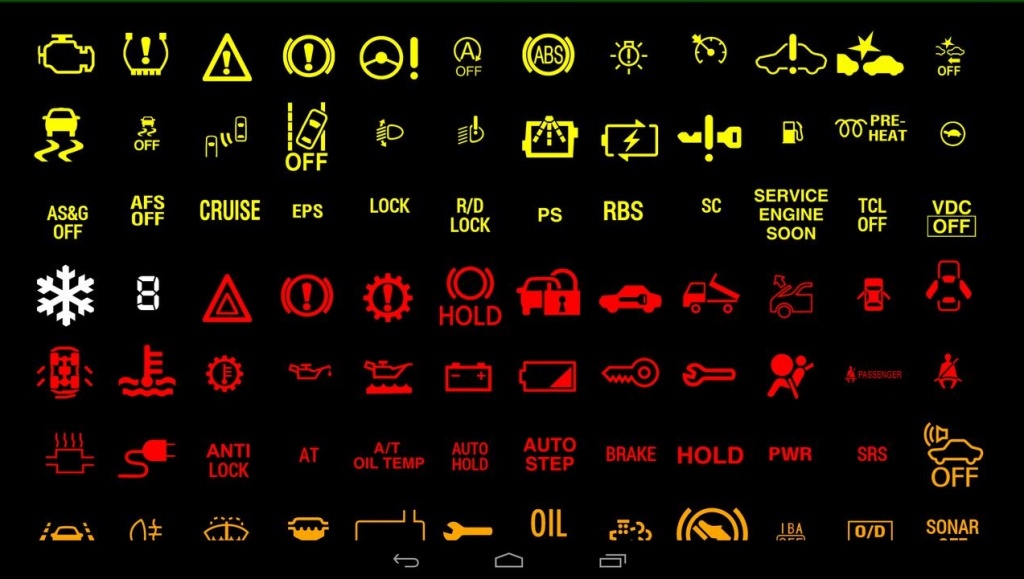

Почему световые иконки на приборной панели разного цвета

Чаще всего используются световые сигналы трёх основных цветов:

• красный означает, что ситуация опасна для техники и людей, требуется немедленное принятие адекватных мер, чаще всего это остановка и глушение двигателя;
• жёлтый сообщает о неисправности, которую необходимо устранить, но она не настолько критична, как в первом случае;
• зелёный просто индицирует включение какого-либо устройства или режима.

Возможно появление и иных цветов, но они уже не признаются системными и могут вводить водителя в заблуждение относительно своей важности.

Значки информационной индикации

Эта группа имеет зелёную кодировку и не должна акцентировать отвлечение внимания и ответные действия:

1. символ ключа, означает обнаружение бесконтактного доступа или успешную активацию иммобилайзера;
2. значок фары или фонаря свидетельствует о включении одного из режимов освещения, может дополняться символами автоматического переключения на ближний свет, задействования передних или задних противотуманных фар, габаритных огней и дневного света, зелёные стрелки показывают в какую сторону включён сигнал поворота или аварийной сигнализации;
3. изображение автомобиля или его шасси указывает на режим трансмиссии и управления тягой, например, контролируемый спуск с горы, включение трекшн-контроля, «ползущий» режим на бездорожье, ограничение выбираемых передач в АКПП;
4. режимы активации круиз-контроля в виде стилизованной шкалы спидометра и впереди идущего автомобиля;
5. режимы экологии и экономии в виде зелёных листков, деревьев или надписей «ECO», означает выбор специального управления силовым агрегатом;
6. активация горного тормоза в виде автомобиля на спуске;
7. включение режимов помощи водителю, автопарковщика, антипробуксовок, системы стабилизации и прочих, чаще всего зелёными буквами с аббревиатурой системы.

Синим цветом иногда выделяются включение дальнего света фар и чрезмерное понижение температуры ОЖ (охлаждающей жидкости).

Предупреждающая группа

Жёлтая индикация означает, что появились сбои в работе или настораживающие симптомы неисправности:

1. маслёнка или надпись «OIL» укажут на недостаточный уровень масла в двигателе;
2. пиктограмма с ремнями, сиденьями или словом «AIRBAG» говорит о временном отключении одной из систем пассивной безопасности;
3. сервисные функции со словами «OIL CHANGE», символом подъёмника и прочими изображениями узнаваемых деталей означают срок технического обслуживания, подсчитанный бортовым компьютером;
4. жёлтый сигнал в виде ключа означает неполадки в сигнализации, иммобилайзере или системах доступа;
5. значки «4×4», «LOCK», «4WD», им подобные, их комбинации, а также пиктограммы в виде шасси с крестиками говорят о включении в трансмиссии режимов полного привода, блокировок и демультипликатора, которые нежелательно использовать постоянно, требуется их выключение после окончания сложного участка дороги;
6. специфический для дизельных двигателей индикатор в виде спирали указывает на включение разогрева предпусковых свечей накаливания;
7. важный индикатор жёлтого цвета с надписью «T-BELT» говорит о выработке ресурса ремня ГРМ, его пора менять, чтобы избежать крупных поломок в двигателе;
8. изображение заправочной колонки сообщает об остатке лишь резервного запаса топлива;
9. группа индикаторов с пиктограммой двигателя и словом CHECK сообщает о наличии ошибки, замеченной самодиагностикой системы управления двигателем, надо считать код ошибки и принимать меры;
10. изображения профиля автомобильной шины вызывается системой контроля за давлением в колёсах;
11. картинка автомобиля, оставляющего волнообразный след, означает проблемы системы стабилизации.

Обычно наличие неисправностей, выделяемых жёлтым цветом, не требует немедленного прекращения движения, основные системы будут продолжать работу, но возможно, что лишь в аварийном или обходном режиме. Двигаться к месту ремонта следует с максимальной осторожностью.

Значки на панели, обозначающие неисправности

Красные индикаторы – самые серьёзные:

1. понижение уровня давления масла показывается изображением красной маслёнки, двигаться нельзя, мотор быстро придёт в негодность;
2. красный термометр означает перегрев антифриза или масла;
3. восклицательный знак внутри круга указывает на неисправность тормозной системы;
4. изображение аккумуляторной батареи означает отсутствие тока заряда, неисправность генератора;
5. надписи типа «SRS», «AIRBAG» или пиктограммы сиденья с ремнём сигнализируют о катастрофических отказах в системе безопасности;
6. ключ или замок означают невозможность доступа к машине по вине охранных систем;
7. шестерёнки, надписи «AT» или иные трансмиссионные термины, иногда с термометром, означают перегрев агрегатов, выход в аварийный режим до охлаждения;
8. красное рулевое колесо указывает на неисправность усилителя руля;
9. простые и понятные индикаторы сигнализируют о незакрытых дверях, капоте, багажнике или непристёгнутых ремнях безопасности.

Абсолютно все индикаторы представить невозможно, автопроизводители не всегда придерживаются устоявшейся системы. Но именно цветовая кодировка позволяет быстро принимать решение, обеспечивающее максимальную безопасность и минимальный ущерб техническому состоянию.

Помните, что вся необходимая информация по расшифровке любого из значков находится в самых первых разделах инструкции по эксплуатации конкретной модели автомобиля.

Обозначения контрольных ламп (индикаторов) щитка приборов. » Ремонт автомобильной электроники в Краснодаре

Обозначения контрольных ламп (индикаторов) щитка приборов.

В данной статье мы рассмотрим обозначения контрольных ламп панели приборов. Порой не так просто разобраться что нужно Вашему автомобилю. Конечно хорошо, если у Вас автомобиль свежего года выпуска, который умеет общаться (сообщать о проблемах автомобиля) на русском языке. Но что же делать, если у Вас нет бортового компьютера, или автомобиль умеет только моргать и зажигать контрольные лампы(обозначения, индикаторы).

Вот перечень тех индикаторов, которые могут загореться на щитке приборов (панели приборов). Список не полон, т.к. производители автомобилей с каждым днем придумывают всё новые и новые системы для комфорта и безопасности при вождении автомобилем, но дает общее представление о состоянии электронных компонентов Вашего автомобиля. Более точно о работе той или иной системы автомобиля(при возникновении неисправности) поможет компьютерная диагностика. Можете добавить в закладки данную страницу — чтобы она была под рукой, или скачать бесплатное приложение для андроида на английском языке dashboardsymbols (хорошая идея должна быть и на русском языке).

Предупредительные контрольные лампы

Задействован автоматический, или ручной стояночный тормоз, низкий уровень тормозной жидкости, или дефект тормозной системы.

Повышенная температура (красный) или пониженная температура (синий значек) системы охлаждения двигателя. При мигании — проверить электрику.

Падение давления масла в двигателе (Oil Pressure) ниже допустимого значения. Может также обозначать падения уровня масла.

Проверить уровень масла (Oil Level). Датчик уровня масла в двигателе (Engine Oil Sensor).

Падение напряжения в бортовой сети автомобиля, отсутствие заряда АКБ или другие неисправности в системе электроснабжения (с надписью MAIN — для гибрида).

Контрольные лампы, сообщающие о неисправностях или работе различных систем автомобиля

Предупредительный сигнал для привлечения внимания водителя в случае нештатной ситуации (падение давления масла, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией на дисплее приборной панели или другим указателем.

Неисправность в электронной системе стабилизации.



Неисправности одной или более подушек системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор отключения подушки безопасности переднего пассажира (Side Airbag Off).



Индикатор подушки безопасности пассажира (Passenger Air Bag), которая отключается автоматически. Если на сиденье находится взрослый человек, а индикатор показывает «AIRBAG OFF», значит имеется неисправность в системе.

Отключена система боковых (занавесок) подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля. Часто встречается на склонных к опрокидыванию автомобилях (с высоким центром тяжести). Один из поводов для ее отключения — езда по бездорожью, где происходят большие крены кузова, способные вызвать срабатывание датчиков системы.

Неисправность предварительной системы безопасности (Pre Collision or Crash System — PCS).



Индикатор активации противоугонной системы или иммобилайзера.

Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе.

Неисправности или перегрев автоматической КПП или других узлов трансмиссии.

Описание неисправности нужно искать в руководстве по эксплуатации автомобиля.

Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве. Есть опасность для машины стать неуправляемой.

Превышена допустимая температура в автоматической коробке передач (Automatic Transmission — A/T). Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

Электрические неисправности в автоматической трансмиссии (Automatic Transmission — AT). Продолжение движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) в позиции «P» («паркинг») может находиться на автомобилях с полным приводом и понижающим рядом в раздаточной коробке. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции (N).

Неисправность в гидро- или электроусилителе рулевого управления.

Активирован стояночный тормоз.

Низкий уровень тормозной жидкости.



Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или система отключена (если есть такая возможность и она задействована).

Тормозные колодки изношены до предельного уровня.



Неисправность в системе распределения тормозных усилий.



Неисправность в системе электрического парковочного тормоза.



При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП.

Падение давления воздуха в одной или нескольких шинах более, чем на 25% от номинального значения.

При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

Индикаторы системы Start-Stop (ENG Auto Stop (A-STOP)). Зеленый — двигатель выключен. Желтый - неисправность в системе.

Падение мощности двигателя по каким-либо причинам. Остановка двигателя и его перезапуск не менее чем через 10 секунд иногда решает проблему.

Неполадки в работе двигателя или электроники трансмиссии. Может также указывать на неисправность иммобилайзера или системы впрыска.

Неисправен или загрязнен кислородный датчик (лямбда-зонд). Продолжать движение не рекомендутся, потому что данный датчик напрямую влияет на работу системы впрыска.

Неисправность или перегрев каталитического нейтрализатора. Может сопровождаться падением мощности двигателя.

Проверьте крышку топливного бака.



Указывает водителю о появлении нового сообщения на дисплее приборной панели или включении другого индикатора. Может напоминать о необходимости выполнения каких-то сервисных функций или сообщать о других проблемах.

Сообщает, что водителю нужно обратиться к инструкции по эксплуатации автомобиля, чтобы расшифровать сообщение с дисплея приборной панели.

Понижен уровень охлаждающкей жидкости в системе охлаждения двигателя.

Неисправность электронной дроссельной заслонки (ETC).

Неисправна или отключена система слежения (Blind Spot — BSM) за невидимыми для водителя зонами вокруг автомобиля.

Напоминание о необходимости проведения планового техобслуживания (Maintenance Required) автомобиля, смены масла (OIL CHANGE) и т.д. Первый индикатор в некоторых автомобилях может указывать на более серьезные проблемы.

Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.



Неисправность в системе ночного видения (Night View)/перегорели инфракрасные датчики.



Выключена повышающая передача «овердрайв» (Overdrive — O/D) в автоматической коробке передач.



Контрольные лампы системы стабилизации и помощи в критических ситуациях

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленые указывают, что система в данный момент выполняет какие-либо действия; желтые — система отключена или обнаружен какой-то сбой в ее работе. Поскольку она связана с системами подачи топлива и тормозной, то неисправности в этих системах могут вызвать ее отключение.

Системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) взаимосвязаны. Данный индикатор сообщает о неполадках в какой-то из них.

Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).



Индикаторы систем подъема/спуска с горы, поддержания постоянной скорости, помощи при трогании с места и т.д.

Система стабилизации (Stability Control) деактивирована. Также она автоматически отключается при горящем индикаторе «Check Engine». В зависимости от производителя система стабилизации может называться по разному: AdvanceTrac, Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Dynamic Stability and Traction Control (DSTC), Electronic Stability Control (ESC), Interactive Vehicle Dynamics (IVD), Precision Control System (PCS), StabiliTrak, Vehicle Dynamic Control (VDC), Vehicle Dynamics Control Systems (VDCS), Vehicle Stability Assist (VSA), Vehicle Stability Control (VSC) и т. д. Обнаружив скольжение колес, при помощи систем тормозов, подачи топлива и управления подвеской выравнивает положение автомобиля на дороге.

Индикатор системы стабилизации Dynamic Stability Control (DSC) или Electronic Stability Program (ESP). На машинах некоторыхпроизводителейобозначаетантипробуксовочнуюсистему Anti-Slip Regulation (ASR) и дифференциалсэлектроннойблокировкой Electronic Differential Lock (EDL).

Задействован полный привод или система нуждается в диагностике.



Неисправность в системе помощи при экстренном торможении Brake Assist System (BAS). Влечет за собой отключение системы Electronic Anti-Slip Regulation (ASR).

Отключена система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), способная для предупреждения столкновения самостоятельно задействовать тормозную систему при обнаружении препятствия в опасной близости от машины. Если система не отключена, а индикатор горит — возможно неисправность или загрязнение лазерных датчиков системы.

Индикатор того, что зафиксировано скольжение автомобиля и система стабилизации вступила в работу.

Система стабилизации неисправна или не функционирует. Автомобиль продолжает управляться нормально, но без помощи электроники.

Контрольные лампы специальных и дополнительных систем

Отсутствие/присутствие электронного ключа в автомобиле.



Первый значек — отсутствие электронного ключа в автомобиле. Второй — ключ найден, но его батарея нуждается в замене.

Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места. Может иметь возможность управлять подачей топлива.

Предлагает водителю остановиться и отдохнуть от вождения. Может сопровождаться звуковым сигналом или текстовым сообщением на дисплее.

Сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования. Может являться частью системы «Круиз-контроль».

Индикатор легкого доступа в автомобиль с системой регулирования высоты положения кузова над дорогой.

Активирован круиз-контроль (Cruise Control) или адаптивный круиз-контроль (Adaptive Cruise Control — ACC), способный поддерживать необходимую скорость для сохранения дистанции до впереди идущего автомобиля. Мигающий индикатор может указывать на неисправность в системе.

Активирована тормозная система (Brake Hold). Растормаживание происходит после нажатия на педаль газа.



Спортивный и комфортный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой. В данном случае высшее положение (HEIGHT HIGH).

Check Suspension — CK SUSP. Указывает на вероятные неисправности в ходовой части и необходимость ее проверки.

Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений (Collision Mitigation Brake System — CMBS), с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение.

Включен режим движения с прицепом (Tow Mode).



Система помощи при парковке (Park Assist). Зеленый — система активирована. Желтый - сбой в работе или загрязнены датчики системы.

Индикаторсистемыслежениязаполосойдвижения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention - LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево. Может сопровождаться звуковым сигналом. Желтый немигающий может указывать на неисправность. Зеленый — система активирована.

Неисправность в системе «Start/Stop», способной в целях экономии топлива глушить двигатель, к примеру, при остановке на красный свет, и запускать его снова при нажатии на «газ».

Водитель ведет автомобиль в режиме экономии топлива.



Активирован режим экономичного движения (ECO MODE).



Подсказывает когда лучше перейти на повышенную передачу в целях экономии топлива на автомобилях с механической КПП.

Трансмиссия находится в режиме заднего привода.



Трансмиссия находится в режиме заднего привода, но при необходимости электроника автоматически включает режим полного привода.

Задействован режим полного привода.



Задействован режим полного привода с понижающим рядом в раздаточной коробке.



Заблокирован центральный (межосевой) дифференциал и используется режим «жесткого» полного привода.

Заблокирован задний межколесный дифференциал.



Первый индикатор — полный привод отключен. Второй — в нем обнаружена неисправность.

При работающем двигателе может сообщать о неисправности в системе полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD) или о несовпадении диаметров колес передней и задней осей.

Неисправности в системе полного привода (Super Handling — SH, All Wheel Drive — AWD). Возможно перегрев дифференциала.

Превышена температура масла в заднем дифференциале (Rear Differential Temperature). Рекомендуется остановиться и дождаться охлаждения дифференциала.

При работающем двигателе сообщает о неисправности в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность в системе активного подруливания задних колес (Rear Active Steer — RAS) или система отключена. Неисправности в системах двигателя, тормозов или подвески могут вызвать автоматическое отключение RAS.

Задействована функция трогания с места с повышенной передачи. Может использоваться на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.

На автомобилях, оборудованных вариатором (Continuously Variable Transmission - CVT), загорается на несколько секунд после включения зажигания.

Неисправность в рулевом управлении с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторысистемыпереключениярежимовдвижения «SPORT», «POWER», «COMFORT», «SNOW» (Electronically Controlled Transmission — ECT, Electronic Throttle Control System — ETCS, Electronic Throttle Control, Elektronische Motorleistungsregelung). Может иметь возможность изменять настройки АКПП, подвески, двигателя.

Активирован режим «POWER» (PWR) автоматической коробки передач, при котором переключения «наверх» происходят позже, позволяя раскручивать двигатель до более высоких оборотов и, соответственно, получать большую выходную мощность. Может иметь возможность изменять настройки подвески и подачи топлива.

Контрольные лампы для электромобиля/гибрида

Неисправность в контуре высокого напряжения или главной батареи.



Сообщает о наличии неисправности в системе электропривода автомобиля. Смысл тот же, что и у «Check Engine».



Низкий уровень заряда высоковольтной батареи.



Низкий уровень заряда батарей. Требуется подзарядка.



Указывает на значительное снижение мощности.



Батареи находятся в процессе заряда.



Гибрид находится в режиме движения только на электротяге. EV (electric vehicle) MODE.

Автомобиль готов к началу движения (Hybrid Ready).

Неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.

Индикатор обнаружения критической (красный) и не критической (желтый) неисправности. Встречается в электромобилях. Может иметь возможность понижать мощность вплоть до полной остановки двигателя. При загорании красного продолжать движение категорически не рекомендуется.

Контрольные лампы используемые в дизельных автомобилях

Включены свечи накаливания. Индикатор гаснет после прогрева и отключения свечей.

Индикаторы сажевого фильтра (фильтра макрочастиц) Diesel Particulate Filter (DPF).

Недостаток жидкости (Diesel Exhaust Fluid — DEF) в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.

Неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.

Вода в топливе (Water in Fuel) или необходимость обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Контрольные лампы внешних световых приборов

Индикатор включения наружного освещения.



Не горит одна или более ламп наружного освещения или неисправности в цепи.



Включен дальний свет.



Задействована система автоматического переключения между ближним и дальним светом.



Неисправность в системе автоматического регулирования угла наклона света фар головного света.



Отключена система адаптивных фар (Adaptive Front-lighting System — AFS) или (возможно мигание) в ней обнаружена неисправность.

Система автоматического включения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправна одна или более ламп стоп-сигнала/заднего фонаря.



Включены габаритные огни.



Включены противотуманные фары.



Включены задние противотуманные фары.



Включен поворотный сигнал или аварийная сигнализация.



Дополнительные контрольные лампы

Напоминание о непристегнутом ремне безопасности.



Незакрытая дверь/капот/багажник.



Остался минимальный запас топлива.



Кончается жидкость в омывателе ветрового стекла.



Как узнать, не работает ли приборная панель? – ISS Automotive Solutions

Неисправная комбинация приборов может быть плохой новостью для вас и вашего автомобиля. Если вы едете со сломанной приборной панелью, вы не получаете правильных показаний автомобиля.

Например:

• Уровень топлива может отсутствовать
• Показания скорости автомобиля могут быть неправильными
• Давление масла может быть отключено
• Обороты двигателя могут отображаться неправильно

Важно, чтобы вся информация правильно отображалась в комбинации приборов. От него зависит здоровье вашего автомобиля и ваша собственная безопасность на дороге. Поэтому, если у вас есть подозрение, что ваша комбинация приборов работает не так, как должна, подтвердите проблему как можно скорее. Это позволит вам отремонтировать или заменить его до того, как возникнут какие-либо серьезные проблемы.

Как приборная панель может выйти из строя?

Износ является основной причиной выхода из строя комбинации приборов. Со временем могут произойти следующие вещи:

• Перегорают индикаторы
• Заднее освещение перегорает или покрывается темными пятнами
• Коррозия или отсоединение проводов
• Иглы застревают
• ЖК-дисплей или светодиодные индикаторы перестают считывать правильные цифры или буквы

Еще одна распространенная причина выхода из строя приборной панели — перегоревший предохранитель. В этом случае поможет замена только предохранителя. Скорее всего приборная панель еще в порядке.

Может ли выйти из строя только один датчик?

Только один датчик может выйти из строя. Когда это происходит, это означает, что остальная часть комбинации приборов может быть в порядке. В этом случае вы можете заменить только этот датчик. На самом деле, вы можете отправить нам свою комбинацию приборов по почте. Мы заменим неисправный датчик и устраним любые другие проблемы, которые мы обнаружим. Подробнее о нашем специальном ремонте читайте здесь.

Индикаторы неисправности комбинации приборов

Изображение предоставлено: MBWorld

Если вы заметили какой-либо из следующих симптомов, возможно, ваша комбинация приборов неисправна.

• Тусклое освещение комбинации приборов
• Лампа проверки двигателя загорается время от времени или постоянно
  • Это может означать, что неисправен щиток приборов, а не что-то не так с двигателем
• Перемежающийся отказ датчиков
• Неточные показания манометра
  • Например, в вашей машине закончился бензин, а указатель уровня топлива все еще показывает 1/2 полного
• Мигающие огни
• Огни светятся или загораются время от времени
• Полный отказ комбинации приборов, спорадический или постоянный
• Индикаторы не слышны
  • Например, если вы оставите ключ в замке зажигания, предупредительный сигнал не сработает, когда вы откроете дверь
• Неисправны указатели поворотов
• Застрявшие иглы

Как диагностировать неисправный щиток приборов

По большинству признаков очевидно, что щиток приборов неисправен. Хотя иногда это не так очевидно. Иногда проблема может быть связана с чем-то другим (например, с предохранителем).

Первое, что вам нужно сделать, это исключить предохранители. Для этого:

1. Откройте капот (или загляните под накладку перед левым коленом водителя)
2. Найти блок предохранителей
3. Проверьте все предохранители, относящиеся к комбинации приборов.
   1. В большинстве случаев имеется только один предохранитель, предназначенный для комбинации приборов
   2. Ищите любые повреждения, такие как копоть или оборванные металлические провода внутри предохранителя

Если вы обнаружите, что предохранитель неисправен, его замена может решить проблему. Если предохранитель снова перегорает, скорее всего проблема в проводке, ведущей к блоку, либо в самом блоке.

Если предохранитель в порядке, проверьте провода. Возьмите фонарик и посмотрите на все провода, подключенные к комбинации приборов. Ищите любые повреждения, такие как истирание или поломка. Не забудьте также проверить все соединения.

Если проводка и соединения в порядке, следующее, что нужно сделать, это проверить саму комбинацию приборов.

• Проверьте питание на комбинации приборов.
• Если на комбинацию приборов подается питание, проверьте провод заземления.
• Проверьте лампочки и мониторы в комбинации приборов.

В случае сомнений замените комбинацию приборов. Иногда проще заменить деталь, чем пытаться точно определить проблему с самой деталью.

Ваш приборный щиток неисправен?

Если вы определили, что ваша комбинация приборов неисправна, у вас есть два способа исправить ситуацию:

1. Заменить комбинацию приборов
2. Ремонт комбинации приборов

В любом случае, мы те ребята, с которыми можно поговорить. Мы предлагаем высококачественные сменные комбинации приборов для различных марок и моделей. Если вы предпочитаете, чтобы ваша приборная панель была отремонтирована, у нас есть команда квалифицированных техников. Пришлите сломанный приборный щиток по почте, и наши специалисты приступят к его ремонту в течение 24 часов с момента получения.

Есть вопросы по диагностике сломанной комбинации приборов? Мы будем более чем рады помочь, если вы обратитесь к нам.

5 Наиболее распространенные проблемы комбинации приборов – ИСС Автомобильные Решения

Неисправности комбинации приборов могут быть вызваны многими факторами, и некоторые причины могут быть более очевидными, чем другие. Независимо от виновника, потребуется некоторое устранение неполадок, чтобы точно определить, как решить проблемы с кластером. В этой статье мы рассмотрим пять наиболее распространенных проблем и объясним, как исправить те, которые можно устранить.

Это лампочка?

Перегоревшая лампа комбинации приборов может вызвать различные проблемы в зависимости от местоположения. Если индикаторная лампочка перегорела, вы можете не видеть такие вещи, как сигналы поворота или сигнальные огни. Если перегорела лампочка подсветки, датчик может быть темным или виден лишь частично ночью. Простой способ проверить световые индикаторы — повернуть ключ зажигания в рабочее положение и следить за ними, пока кластер выполняет тестовый цикл. Если вы обнаружите, что лампочку необходимо заменить, этот пост поможет вам пройти через этот процесс.

Это предохранитель?

Перегоревший предохранитель может привести к полной потере функций комбинации приборов. Если вы подозреваете, что предохранитель комбинации приборов перегорел, первым шагом будет определение и проверка правильного предохранителя (предохранителей). В некоторых автомобилях более одного предохранителя могут влиять на работу комбинации приборов. Помните, что перегоревший предохранитель обычно указывает на проблему с электричеством, например, на короткое замыкание в проводке или внутри кластера. Узнайте больше о проверке предохранителей здесь.

Это батарея?

Проблемы с аккумулятором также могут вызвать проблемы с работой комбинации приборов. Мигающие огни или неустойчивые датчики могут быть признаком слабого аккумулятора. Иногда различные модули в вашем автомобиле (включая кластер) вызывают разрядку аккумулятора, даже когда автомобиль выключен. Проблема может быть в самом аккумуляторе. Простые вещи, которые можно проверить, включают коррозию на клеммах аккумулятора, незакрепленные клеммы или дату очень старого аккумулятора. Узнайте больше о проверке аккумулятора здесь.

Генератор?

Проблемы с генератором могут нанести ущерб электронике современного автомобиля. Во многих схемах используется опорное напряжение 5 В, которое особенно чувствительно к колебаниям напряжения. Некоторые из этих цепей могут влиять на работу комбинации приборов. Слишком высокое или слишком низкое напряжение может привести к установке диагностических кодов неисправностей (DTC). Тест системы зарядки определит состояние аккумулятора и выявит проблемы с зарядкой генератора. Если вы считаете, что проблема связана с генератором, узнайте, как его проверить, здесь.

Это комбинация приборов?

Подозреваете, что проблема в самой комбинации приборов? Начните с проверки разъемов. Если питание и заземление комбинации приборов в порядке, проверьте, нет ли поврежденных контактов, и убедитесь, что фиксирующие зажимы разъема затянуты и не повреждены. Если с разъемами все в порядке, велика вероятность, что в самом кластере возникла внутренняя проблема. Также может быть возможно выполнить сброс комбинации приборов. Если вы подозреваете, что приборная панель неисправна, вы можете отправить ее в ISS для диагностики и ремонта или замены.

ISS Automotive предлагает высококачественные сменные блоки

ISS Automotive с 1949 года является одним из самых надежных брендов в автомобильной и грузовой промышленности. Мы поставляем качественные сменные блоки, радиоприемники и электронику. Совершая покупки у нас, вы получаете:

• Правильная посадка. Ваши детали будут изготовлены в соответствии со стандартами OEM и запрограммированы для работы с вашим модельным годом.
