Отличие змз 405 от змз 406: Отличие двигателей 405 и 406

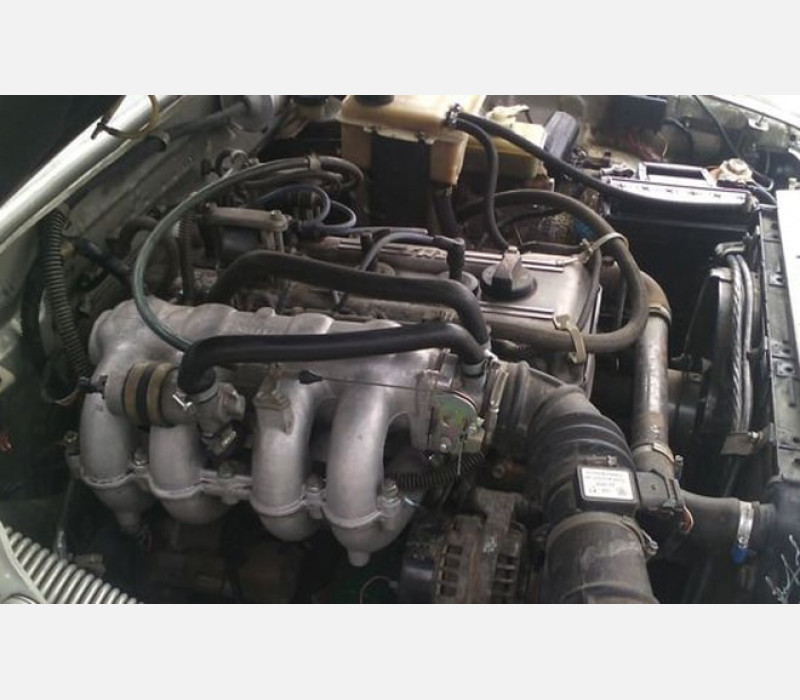

Двигатель ЗМЗ-40522 на ГАЗель, отличия от ЗМЗ-4062, 4061, 4063

Двигатель ЗМЗ-40522 с распределенным впрыском топлива и электронной системой управления выполнен на базе двигателя ЗМЗ-4062. Это впрысковая модификация двигателя ЗМЗ-406, устанавливаемая на автомобиль ГАЗ «Волга». При этом рабочий объем двигателя ЗМЗ-40522 увеличен до 2,464 литра за счет большего диаметра цилиндров. 95,5 мм против 92 мм на ЗМЗ-406. Мощность двигателя ЗМЗ-40522 — 145 л. с.

Двигатель ЗМЗ-40522 на ГАЗель ГАЗ-3302 и ГАЗ-2705, отличия от базового двигателя ЗМЗ-4062 и от ЗМЗ-4061 и ЗМЗ-4063, модификации и особенности конструкции.

Двигатель ЗМЗ-40522 отличается от базового двигателя ЗМЗ-4062 системой питания и конструктивным решением некоторых узлов. Для повышения надежности двигателя вместо башмаков натяжителей цепей привода газораспределительного механизма установлены две звездочки, закрепленные на поворотных рычагах. Оси рычагов взаимозаменяемы с осями башмаков.

Удлинитель оси рычага устройства натяжения верхней цепи заменен проставкой, которая крепится к блоку цилиндров двигателя двумя болтами. Цепи модернизированного привода газораспределительного механизма не взаимозаменяемы с цепями, устанавливавшимися ранее. В системе смазки двигателя ЗМЗ-40522 применен масляный радиатор с увеличенной поверхностью теплообмена.

На выпускной коллектор установлен защитный экран оригинальной конструкции. На часть автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-40522 в системе выпуска отработавших газов установлены каталитический нейтрализатор и датчик концентрации кислорода. Впускной трубопровод с ресивером, дроссельным узлом, регулятором холостого хода и топливной рампой полностью заимствованы у двигателя ЗМЗ-4062.

Давление бензина в топливной системе питания топливом создается электрическим насосом погружного типа. Указатель уровня топлива и топливный насос объединены в единый блок — топливный модуль, который установлен в топливном баке.

Модификации двигателя ЗМЗ-40522.

40522.1000400, 405220.

Базовая комплектность в едином исполнении с КМСУД и ЭБУ Микас 7. 1.

40522.1000400-10, 40522А.

Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов.

40522.1000400-80, 40522М.

Комплектность с КМСУД и ЭБУ Микас 7.1. Для автомобилей с двухходовым радиатором.

40522.1000400-90, 40522N.

Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов. Для автомобилей с двухходовым радиатором.

40522.1000400-100, 40522P.

Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение. Катушками зажигания под герметичный разъем AMP.

40522.1000400-110, 40522R.

Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение. Катушками зажигания под герметичный разъем AMP, без ремня привода агрегатов.

40522.1000400-120, 40522S.

Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP.

40522.1000400-130, 40522Т.

Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP. Без ремня привода агрегатов.

40522.1000400-111, 40522U.

Комплектность в исполнении Т2 с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение. Катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP. Без ремня привода агрегатов.

Отличия двигателя ЗМЗ-40522 от карбюраторных двигателей ЗМЗ-4061 и ЗМЗ-4063.

В отличие от карбюраторных двигателей ЗМЗ-4061 и ЗМЗ-4063 в головке блока цилиндров двигателя ЗМЗ-40522 установлен датчик фазы. На заднем торце распределительного вала выпускных клапанов установлена пластина датчика фазы. На переднем конце распределительного вала впускных клапанов отсутствует эксцентрик (кулачок привода топливного насоса).

Система управления двигателем ЗМЗ-40522 и передняя крышка головки блока цилиндров также заимствованы у впрысковой модификации двигателя ЗМЗ-406. В системе охлаждения двигателя ЗМЗ-40522 изменены форма и способ крепления расширительного бачка. Кроме того, для более удобного удаления воздуха из системы охлаждения двигателя в шланге отвода охлаждающей жидкости от радиатора основного отопителя (под панелью приборов) установлен тройник с резьбовой пробкой.

На часть автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-40522 установлен вентилятор радиатора системы охлаждения двигателя с электромагнитной муфтой включения.

Чем отличаются распредвалы 405 и 406?

Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора. Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС). На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива. При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.

Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.

Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Распредвалы 406

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива.

Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:

• ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
• ЗМЗ 40525 (Волга Евро-3).
• ЗМЗ 40524 (Газель Евро-3).
• ЗМЗ 40904 (УАЗ Евро-3).

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.

Что же такое распредвал 405?

Обновление линейки 406 моторов произошло в 2010 году. На Заволжском Моторном Заводе сконструировали более мощный и такой же выносливый двигатель ЗМЗ 405 с исключительно инжекторной системой. Двигатели серии 405 сегодня устанавливаются на модели ГАЗ-3111, ГАЗ-3102, ГАЗ-31105, ГАЗ «Газель», ГАЗ «Соболь», некоторые модели Fiat.

Распредвал 405

Поскольку этот мотор стал улучшенной версией ЗМЗ 406 с инжектором, многие детали остались прежними. В их числе и распредвал 406.1006015-10. То есть, заводской распредвал для мотора ЗМЗ 405 не обновляли, а использовали уже проверенный 406.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

1. На карбюраторном распредвале 4061 менее широкая фаза.
2. На инжекторном валу 406 больший профиль кулачка.
3. Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
4. Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
5. Инжекторный распредвал является более скоростным, чем карбюраторный.

Авто и мотоКомментировать

Двигатели ЗМЗ-405: баяни далла-далла, фарашин

Ияли на фетур иджуна ЗМЗ-405 заи ия гаския да за а дауки дайа дага цыкин абубува на гирман кай на производитель — ОАО «Заволжский двигатель шука». Высокое качество na wadannan Motors, также известное как tabbatar aiki na tsawon shekaru, kuma sau da yawa wani wajen matsananci yanayi. 4-Silinda a-line allura injuna ZMZ-405 ya bayyana kasuwa 2000г. Sai ya zama, ОАО «Газ» Главная мабукачи. Wadannan injuna да ака Каммала Газ-3111. Daga bisani, da ikon naúrar akai-akai inganta. Сабода хака, баян дауке да фитар майки кан карбува, ванда я фара шекара та 2009, у вас есть 405 iyali — двигатель ЗМЗ-40524.10 — я фара ба мотоциклы Fiat Ducato. A zamani da yanayi da 405 jerin na’urorin suna sanye take da biyu da motoci da Vans, kuma haske Manyan motoci.

zane

Двигатель «Заволжский завод» — вани худу-мота икон наура да рядные цари на цилиндры да поршни. A samar da man fetur a cikin ci tashoshin jiragen ruwa na цилиндры da ƙonewa sarrafawa da wani lantarki tsarin. Двигатель sanye take da waje samuwar na man fetur-iska cakuda. Поршневой двигатель с поршнями и коленчатым валом. Распредвалы Бию таре да сама. А саньяйа царин на руфафьяр типа, рува тиласта-дабам дабам май саньяйа. Смазка царин 405 га мота — ад. Смазки zuwa da sassa masu motsi ana ciyar a karkashin matsin распылением.

A Silinda блок коленчатого вала

Kyautata naúrar 405 na mota sanya na ductile da baƙin ƙarfe, a hade tare da high-daidaici karfe aiki dabaru a yi wajen rage yawan nakasawa daga cikinikiinda lokacin a Sil. Блок цохон самфурин, также известный как баяр а цикин, прорезает 2-миллиметровые цаканиновые цилиндры га саньяя царин. Двигатель Domin ЗМЗ-405 тоше хочет прорезать ба баяр. Bugu da ƙari, Резьбовой ридзиёин для Силинды шугабан кусоши ан кару.

Коленчатый вал от fasali m ZMZ-406, amma an wanda ya canja daga highquality, kuma mafi m Cast baƙin ƙarfe. Конструкция — полноопорная да бию противовесов га коване кривошипа. Ingantawa Sun Inganta Juriya ga центробежный sojojin да кума lankwasawa lokacin.

двигатель Характеристики

Двигатель ЗМЗ-406 а ака ака йи амфани а мацаин тушэн га. 405-й сука модифицированный аллура ванда ака саму. Современный м-инджуна ЗМЗ-405 zuwa cikakken tabbatar da bukatunsu на «Юро-3». Suna shigar кан мотоциклы на alamomi «barewa», «УАЗ» да «Fiat». Производитель ya ci gaba da kuma aiwatar da dama m zane mafita.

Saboda haka, naúrar ZMZ-405 da aka sanya sauki da 1,3 kilo saboda da cikakken разборка на холостом ходу da Silinda kai. мотор не саррафава да вани лантарки маура. Яна ивува а дайна васу на’урорин хаи: а маура реше бутуту, май кайядева на холостом ходу, иска садарва на банза, маура матсаин хаска.

Сосай Силинда блок рие та фарко Свойства баян науйи рагува. Bugu da ƙari, жесткость блока cikin и кару. Васа цаканин цилиндры ан шафе та ханьяр м гычие-рамуммука баяр а цикин саньяйа царин.

kyautata na Silinda shugaban

Injiniyoyi, masana’antu da makaman da aka inganta Thermal rufi ZMZ-405. Дон ƙарин м герметизация Силинда маймакон а карфафа Силинда шугабан ПРОКЛАДКА на гуда Слой на безасбестовый абу да ака йи амфани да вани бию-Слой карфе. Сабунта абу да кума айкаче-айкаче на сабон царин абубува, мусамман упругий вандар-вандар тафияр мачиджи сасса, самар да мафи хатими да газ хадин гвива смазка ташоши, казалика зай иу дон инганта саньяя цари. Kauri na kwanciya sabon zane rage zuwa sau uku da asali taushi GASKET tare da karfe Piping da shi ne kawai 0,5 миллиметра. Wannan zai rage girman da bukatar yi ужесточение на kusoshi a kwatanta dawann sassa, wanda, bi da bi, ya sa ya yiwu don rage nakasawa daga cikin Silinda lokacin aiki.

А инджуна 405-й джерин «Юро-3» да аке амфани да карин рака’а удлинённый драйв бел да самонатяжной нади. Kiyasta kudin видео sabis пе 150 kilomita dubu. Инджуна на 405-й jerin muhimmanci ярость amfani да человек fetur да кума человек fetur. Wadannan injuna hadu} asashen duniya da kuma canja watsi da dokokinta, da kuma halin da inganta AMINCI.

ЗМЗ-405: Баяни далла-далла

Цара-тушень ЗМЗ 406,10 двигатель ЗМЗ-405 «Юро-3» яна да ваданнан халайе:

• Да икон наурар да ака цара дон кананда шигарва а кананс много мотоциклы.
• Тип двигателя — da ciki konewa engine, fetur, línea da man fetur allura.
• Цилиндры Yawan — 4 да 16 баулоли.
• Объем — 2,46 лита.
• курс мацава — 9,3.
• Худа — 95,5 мм.
• фистан бугун джини — 86 мм.
• Байана дамар 152 лита. вани. (111,8 кВт) при 5200 об/мин.
• Специфический man fetur amfani — 198 г/л. вани. a kowace awa, shawarar man fetur Octane lambar — 92.
• Мотор саньяя — рува.
• Санье таке науйи — 192,2 кг.
• Цара таре да янайи «Юро-3» nagartacce локачин вани уку ханя май кара кузари.

Менее не ключ bambanci tsakanin cibiiya двигатель да ЗМЗ-405? Bayani dalla-dalla iya aiki ya karu da 4,8% yayin da kara da kawar da girma na 7,9%.
