Переделка карбюратора на инжектор – Как Переделать Карбюратор на Инжектор Своими Руками, Можно ли Заменить и Поставить Инжектор, Возможные Способы Переоборудования

Содержание

Как Переделать Карбюратор на Инжектор Своими Руками, Можно ли Заменить и Поставить Инжектор, Возможные Способы Переоборудования

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:

  • Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
  • Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
  • Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.

Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.

Схема инжектора

Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

  • Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
  • Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
  • Снижается расход топлива;
  • Вы больше не зависите от температуры окружающего воздуха;
  • Переоборудование улучшает приемистость силовой установки, особенно на низах;
  • Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.

Недостатки:

  • Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
  • Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
  • Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
  • Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

Важно! Если у вас есть малейшие сомнения в собственной квалификации, обращайтесь в профильный сервис. Неправильный монтаж топливной системы может привести к утечкам бензина и пожару!

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

  • Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
  • Новый впускной коллектор, рассчитанный для инжекторов, прокладка;
  • Топливная группа: топливная рампа с форсунками;
  • Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
  • Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
  • Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
  • Готовая заглушка на место трамблера.

Топливная рампа с форсунками

Схема впуска топлива

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

Замена карбюратора на инжектор – последовательность работ

Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.

На примере ВАЗ 2109 получается такой набор:

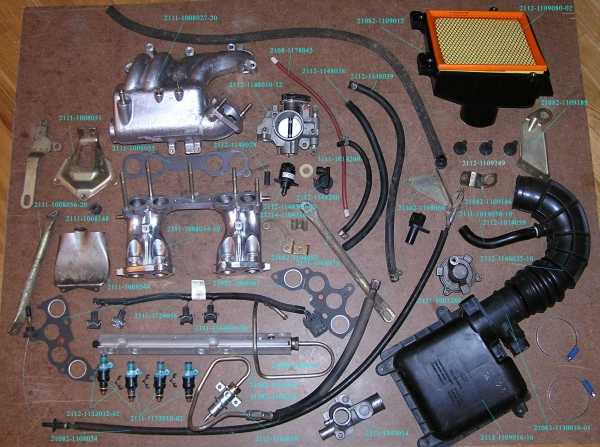

Набор для самостоятельной замены карбюратора на инжектор

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.

Совет! При таких сложных работах вообще рекомендуется проводить фотофиксацию каждого этапа работ. Потом легче будет найти ошибку, да и обслуживать систему без подробных схем установки довольно сложно.

  1. Отключаем аккумулятор и удаляем его из моторного отсека;
  2. Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает;
  3. Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты;
  4. Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде;
  5. На место трамблера монтируем заглушку с прокладкой;
  6. Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно;
  7. Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра;
  8. Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
  9. Меняем маслонасос, проверяем место установки датчика положения коленвала;
  10. Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;Крепление новой топливной рампы
  11. Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность;
  12. Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем. Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;
  13. Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев). Устанавливаем бак на кронштейны;Установка бака на кронштейны
  14. Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить;
  15. Монтируем новые датчики: МАФ, положения коленвала, температуры;
  16. Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы;
  17. Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов;
  18. Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ;
  19. Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно;
  20. Собираем штатную систему вентиляции картерных газов;
  21. Устанавливаем генератор, тщательно центруем новый шкив.

Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.

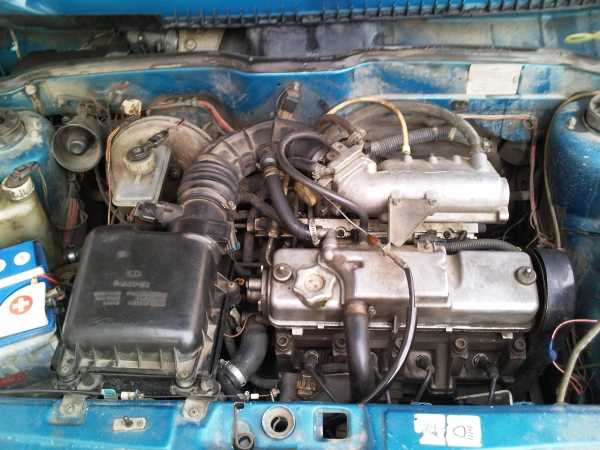

Установка самодельного инжектора

Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как переделать инжекторный двигатель на карбюраторный

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Необходимость заменить более современный инжектор на карбюратор встречается относительно редко, однако также имеет место быть по тем или иным причинам. Далее мы поговорим о том, что нужно для того, чтобы установить инжекторный мотор вместо карбюраторного ДВС, а также как сделать из инжекторного двигателя карбюраторный мотор.

Читайте в этой статье

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.),  а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

Как уже было сказано выше, чаще всего подобные работы проводятся на старых иномарках с моноинжектором и ВАЗовских моделях, что позволяет рассматривать опыт доработки этих машин в качестве наглядного примера.

  • Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор  от карбюраторного ДВС.
  • Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
  • Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
  • Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
  • Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС  может заметно потерять в динамике при неправильной настройке карбюратора и т.п.

Отметим, что в процессе замены электронного впрыска также желательно отдельно  интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.

В качестве примера возьмем замену на модели ВАЗ, которая выпускалась в разных комплектациях с карбюратором и инжектором (2108, 2109 и т.д.). Как правило, для такой переделки используются запчасти б/у. В основе электронной системы впрыска многие задействуют блок управления Bosh M1.5.4.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

  • Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
  • Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

  • Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

  • Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.

Дальнейшие доработки по двигателю предполагаю замену масляного насоса системы смазки. Также нужно заменить штатный шкив генератора на демпфирующий. Параллельно меняется и генератор, для которого отдельно подготавливаются крепления. Ремень генератора меняется на ремень клинового типа.

  • Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

  • Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

  • Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

  • Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.

Теперь можно активировать бензонасос (подать на него электропитание) и создать в топливной системе давление. Это нужно для проверки герметичности, причем сделать такую диагностику необходимо до того момента, как форсунки будут установлены в свои форсуночные отверстия. Если проверка форсунок и всех соединений под давлением прошла успешно (нигде не течет топливо), тогда топливную рейку можно прикрепить к коллектору.

  • Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Если иначе, выгоднее сменить имеющийся карбюраторный автомобиль на аналог с заводским инжектором. Наиболее рациональным подходом для выполнения такой задачи можно считать покупку большинства запчастей исключительно б/у.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене.  В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Читайте также

  • Горячий двигатель плохо заводится

    Затрудненный пуск карбюраторного, инжекторного и дизельного мотора на горячую. Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.

krutimotor.ru

Как переделать инжектор на карбюратор ваз 2109

Силовые установки с применением подачи топлива через карбюратор устарели морально и физически. Однако часто можно встретить на дорогах автомобили, оснащенные моно впрысковой системой подачи бензина. Лада 2109 оснащался инжекторной модификацией уже 1994 года, агрегат более экономичен, образовывает меньше вредных выбросов в атмосферу. Переоборудование ваз 2109 с карбюратора на инжектор потребует множество соответствующих узлов.

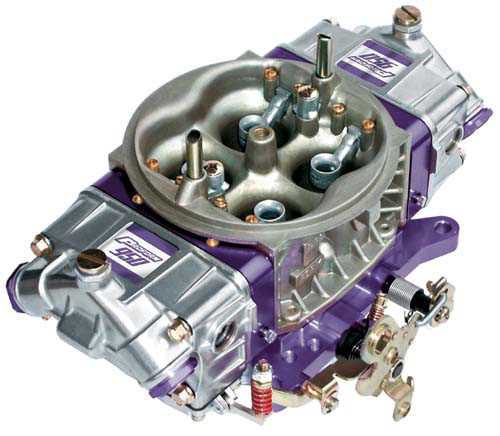

Устройство простейшего карбюратора

На сегодняшний день практически не осталось конвейерного производства карбюраторных ДВС. Некоторые автолюбители являются сторонниками карбюратора, т.к. в отдаленной от станций технического обслуживания среде его можно обслуживать самостоятельно, что не скажешь про инжекторную систему. Недостатком определены пониженные параметры крутящего момента на высоких оборотах, увеличенный расход горючей смеси.

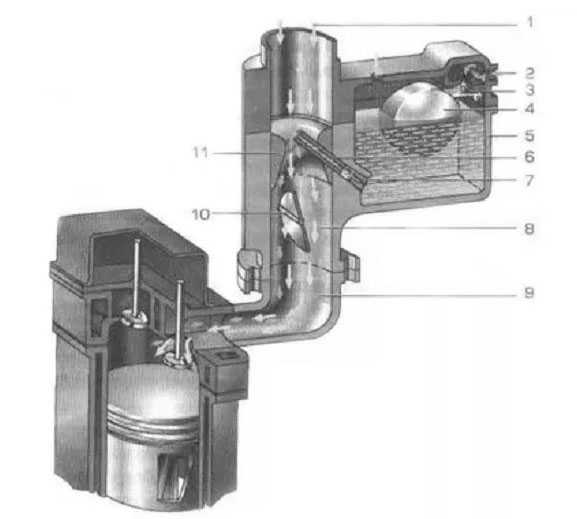

Простейший карбюратор автомобиля: 1 — воздух; 2 — топливо; 3 — игольчатый клапан; 4 — поплавок; 5 — поплавковая камера; 6 — распылитель; 7 — топливный жиклер; 8 — смесительная камера; 9 — рабочая смесь; 10 — дроссельная заслонка; 11 — диффузор.

Также у старых карбюраторов отмечаются трудности при запуске при холодном времени. Механизированная установка подсоса не дает возможности пользоваться авто запуском, что доставляет немало проблем. На последних моделях существовал авто подсос, который автоматически регулировал заслонку в зависимости от температуры охлаждающей жидкости.

Преимущества, которые могут остановить переход ваз 2109 из карбюратора в инжектор:

  • Новое устройство стоит дешевле, чем переоборудование авто ваз 2109 с карбюратора на инжектор. Поэтому агрегат принят бюджетным вариантом при обслуживании.
  • Техническое обслуживание, ремонт узлов может производится самостоятельно, при помощи подручных инструментов. Достаточно купить ремонтный комплект прокладок, который реализуется любой торговой точкой автомобильных частей.
  • Любители старых конфигураций отмечают как преимущество отсутствие блока управления, дополнительной электроники.

Ремонт карбюраторной системы может производится без особых условий, наиболее простым вариантом, при необходимости посредственной чистки карбюратора, является способ с перестановкой броне проводов. Данный прием позволяет прострелять каналы потом воздуха с горючей смесью, с инжекторной системой такой ремонт не рекомендуется.

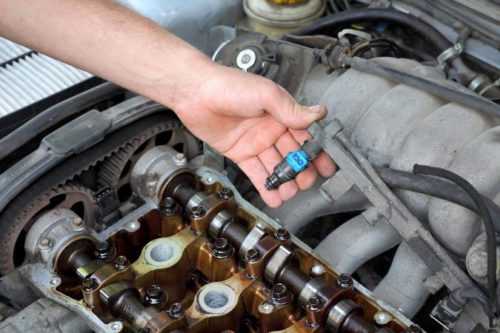

Как работает инжектор

Любая модернизированная конструкция имеет особенности, сказывающиеся на преимущества и недостатки. Принцип работы инжекторной конфигурации состоит в постоянном контроле давления в рампе, подаче бензина точно к цилиндрам. Сигнал к форсунке подает блок управления, считывающий положение поршня от датчика положения коленчатого вала. Принцип действия построен взаимодействием многих датчиков, указывающий электронному датчику автомобиля на состояние узлов и агрегатов.

Основные особенности отмечаются перед тем, как переделать инжектор в карбюратор ваз 2109:

  • Выброс вредных веществ в окружающую среду существенно меньше, автомобиль не требуется настраивать, обслуживать перед техническим осмотром.
  • Максимальный крутящий момент выдается по достижению определенного количества оборотов, современные двигатели более высоко оборотистые, что позволяет экономить бензин при умеренной эксплуатации городским режимом.
  • Отсутствие механической тяги при холодном запуске ДВС позволяет облегчить пуск в зимний период. Прогревочные обороты регулируются компьютером.
  • При установке газового оборудования последнего поколения, лучше переделать ваз из карбюратора в инжектор ваз, чем подстроить под более старую установку.

Как и у всех деталей, имеются определенные недостатки точечной подачи бензина к цилиндрам, даже заводским исполнением. Неисправность форсунок, можно определить только при компьютерной диагностике, что потребует определенных финансовых затрат. Также замена подающего бензин элемента обойдется дороже, настройка под определенное октановое число позволяет добиться нужных результатов, но потребует вложений.

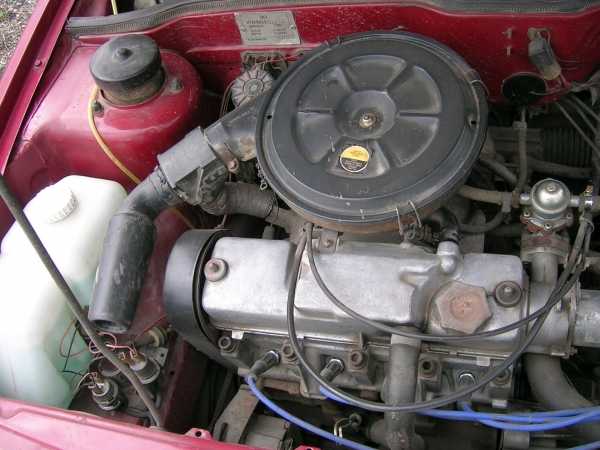

Переделка инжектора на карбюратор ваз 2109

Любая модернизация автомобиля потребует качественных деталей и настройки. При случае отклонения от последовательности действий, возможно допустить ошибку при монтаже, что нарушит работу дельнейшей эксплуатацией. Перед тем, как переделать инжектор на карбюратор ваз 2109, важно понимать, что потребуется большой объем работ и материалов, необходимо использовать качественный инвентарь, инструмент.

Вот отличное видео по переделке инжектора на карбюратор:

Некоторые владельцы девятки, сразу переделывают модель на 16 клапанную, ввиду большей мощности по тем же параметрам расхода бензина. Достаточно подобрать головку блока цилиндров от модели 2112, далее действия не отличаются последовательностью переделки.

Для старта процесса переоборудования требуется отыскать датчик управления и саму рампу. Январь отлично подходит как головное устройство, форсунки возможно подобрать от немецкого производителя фирмы Bosch. Также основными элементами является ресивер, коллектор, бензиновый бак, другие запасные части.

Подготовка материалов

Список материалов, которые понадобятся для переделки – огромен. Понадобится приобрести более 40 наименований, даже если бюджет невелик, детали подбираются своими руками, модернизация обойдется круглой суммой.

Понадобятся основные составляющие:

  • Блок управления «Январь», чаще применяется 51171 модель, позволяющая настроить основные параметры для контроля подачи топлива, выхлопных газов.
  • Из электрической составляющей необходимо приобрести провода, заглушку под распределитель системы зажигания, другие кронштейны и части.
  • Датчик детонации, температуры, ДМРВ, термостат, электрический топливный насос, рампа форсунок, шланги высокого давления, бензобак, трос газа.
  • Масленый насос заменяется в случае, если обычный не имеет входа под датчик коленчатого вала.
  • Шкив колен вала, впускной коллектор с отверстием под дроссельную заслонку, либо в сборе с ним и ресивером. Новый корпус воздушного фильтра, электропроводка, без которых переход невозможен.

Работа по переделке достаточно трудоемкая, если состояние автомобиля не соответствует регламенту, лучше заменить его более новой моделью. Некоторые заменяют агрегат в сборе, что по не так долго, а финансовые средства затрачиваются те же. Перед заменой необходимо изучить последовательность работ, иначе невозможно заменить узлы подачи топлива к двигателю самостоятельно.

Топливный бак и магистраль

Менять ремни необходимо комплексно, стоит сделать новый бензобак, промыть магистраль. Масло сливается, поддон демонтируется для доступа к КШМ. После установки нового бака, монтируется бензонасос электрического типа. Поплавок, указывающий уровень топлива должен располагаться непосредственно к системе для более точных показаний. Перед установкой важно поставить фильтр грубой очистки.

Монтаж новой магистрали вазов отнимет немало времени. Трудный участок находится под рулем, установить линию по днищу авто в специальные крепления. Фильтр тонкой очистки нужно поставить на днище автомобиля в посадочное место, закрепляется болтами.

Датчики, модули

Для установки дополнительных датчиков, необходимо поставить крепления кронштейнов, расположенных составом корпуса ДВС. Кронштейн модуля зажигания закрепляется на блоке цилиндров, применяется резьбовое соединение глубиной 2 см. Проведение операции потребует демонтажа радиатора и бампера автомобиля, это облегчит проведение работ на всем протяжении процесса.

Датчик детонации и его проводка крепиться к стенке блока цилиндров, глубина резьбы 16 мм, важно не просверлить стенку насквозь, иначе не избежать замену блока. Сверление происходит поэтапно, для замера глубины используется глубиномер, имеющийся штангель циркулем. В переходных моделях уже изготовлены отверстия, необходимо только нарезать резьбу метчиком.

Охлаждение и приборы

Система охлаждения не подвергается особым переделкам. Необходимо заменить один патрубок до термостата, т.к. диаметр его отличается от карбюраторного предшественника. Термостат устанавливается новым вариантом, специально рассчитанный на переделку карбюратора на инжектор ваз 2109. Датчик температуры, расположенный на радиаторе, подлежит замене.

Модификацией требуется установить шкива коленчатого вала, т.к. производится замена генератора. Причиной этому служит малая мощность стандартного устройства, не рассчитанного на питание датчика управления и других систем.

Монтаж всех приборов осуществляется после разборки системы. Отключается аккумулятор, снимается карб, узел подачи топлива, проводка, распределитель зажигания. Также необходимо не забыть про небольшую деталь, подключение лампы «проверки двигателя» на панели приборов. Реле включения вентилятора подключается последовательно, принцип действия не отличается от старой системы.

Но перед началом работ рекомендую ознакомить с этим видео роликом, тут есть хороший видеоматериал о том что лучше карбюратор или инжектор, а также читайте тематическую статью на нашем сайте:

Основные трудности при замене инжектора на карбюратор

Работа по смене и модификации любой из составляющих двигателя достаточно трудоемкая, требует определённых навыков и времени. Запчасти, а также проводка должны быть подобраны при соответствии с параметрами качества, иначе переделка карбюратора автомобиля ваз 2109 в инжектор может быть выполнена зря. В случае использования деталей с разборки, важно не поддаться низкой ценой, а обратить внимание на износ детали, потребовать гарантию от продавца. В одиночку производить работы не рекомендуется, необходимо пригласить помощника, еще лучше будет, если он разбирается в автомобильной технике.

Работу возможно выполнить самостоятельно, сэкономить большие деньги на услугах специалистов при грамотном распределении сил. Подобранные детали перед установкой очищаются от грязи и пыли, переход стоит сделать с требуемым регламентом.

Существуют определенные риски, к примеру сумма затрат не окупиться экономией топлива. Переделка осуществляется большинством случаев для удобной эксплуатации автомобиля, установив и грамотно настроив карбюратор можно добиться низких показателей расхода горючей смеси. После модернизации не получается новый агрегат, который отличается надежностью, замена утратившего ресурс агрегата новым дает гарантию на несколько лет без прихотливой эксплуатации, значительно дешевле.

prokarbyrator.ru

Переделка карбюратора в инжектор

Можно самому осуществить переделки на узлах автомашины, удалить устаревшие компоненты. Тюнинговые мероприятия воспроизводят, чтобы усовершенствовать авто. Попытаемся перепрофилировать формат карбюраторного мотора, переделать на инжекторный вариант.
Уточним определенные моменты. На карбюраторе смесь направляется на «движок». В инжекторных установках состав проникает на цилиндры, реализуется эффект впрыска. Функционал инжектора не отразится на смене температурных факторов. Элемент станет наиболее экономичным в плане расходования горючего.

Выясним процедуру установки механизма. Мероприятие предусматривает воспроизведение взаимосвязанных шагов. Предварительно стоит грамотно выбрать систему впрыска, приобрести необходимые детали. Удачно, когда в системе отсутствуют кислородные датчики, нейтрализатор. Механизм питания реально создать из штатных изделий. Тогда вносить изменения в композицию не придется. Можно прикупить комплект с навесными деталями головки БЦ, не придется собирать отдельно запчасти.

Прежде чем разбирать карбюраторное оборудование, промываем бензобак, просушиваем, монтируем насос топливный. Необходимо четко сопоставить стрелки у бака, корпуса бензонасоса, оценив передвижение поплавка. Покрываем бензобак мастикой антикоррозийной, оформим отверстия на БЦ, чтобы закрепить потом датчик и модуль. В отверстиях нарезаем резьбу. Сверлим аккуратно, соблюдая глубину для других элементов. Заранее жидкость охлаждения сольем, удалим временно бампер с радиатором.

Далее снимаем патрубок на отводе антифриза, убираем температурный датчик (ставим заглушку). Иногда выбирают тройник под охладительную систему, чтобы подключить бачок расширительный, разместить прокладку. Потом масло сливаем, демонтируем поддон, вытаскиваем ремень с зубчатым шкивом. Ставим обновленный насос, подходящий под крепеж датчика. Размещаем шкив демпфирующий на генераторе. Придется сменить генераторную установку с ремнем — контроль по впрыску требует значительных затрат.

Дальше разбираем систему питания, устройство зажигания. Сначала вытащим АКБ с трамблером, вспомогательные агрегат, фильтр. Стоит выдернуть проводку на зажигании, демонтировать катушку с коммутатором. Следует разборка приборной панели.

Из проводов смастерим жгут, который будет направлен от клеммы замка до контакта тахометра. Потребуется другой вывод под лампу Check«. Протягиваем жгут из отсека, фиксируем на изготовленную конструкцию. Подсоединяем провода на монтажный блок. Замыкаем проводки на вентиляторном реле. Надо сменить трос режима газа, выставить подлиннее элемент.

По днищу прокладываем топливный фрагмент, проталкивая шланг «обратки» под колонкой руля. Крепим фиксаторами изделия магистрали, фильтры накручиваем. Размещаем бензобак, закрепив хомутами. На коллекторе оставляем рампу, форсунки, расставляем датчики. Компоненты надежно фиксируем, проверяем работоспособность оборудования.



Перейти к списку статей

avtoservicevpeterburge.ru

Как переделать карбюратор на инжектор на ВАЗ 2109: плюсы и минусы, все что для этого необходимо, рекомендации специалистов

Содержание:

  1. Карбюратор. Преимущества и недостатки

  2. Переделка

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

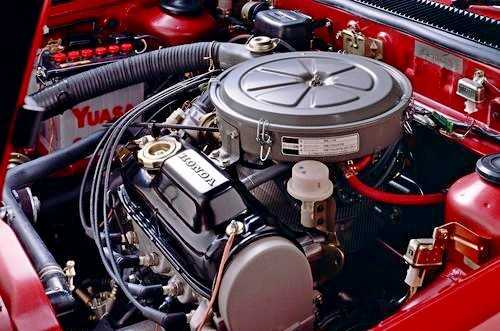

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

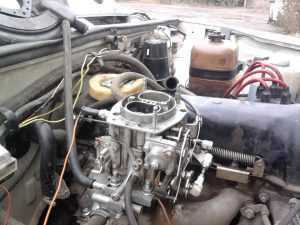

Карбюратор девятки



Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

  • Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
  • Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
  • Стоимость обслуживания инжектора выше;
  • Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
  • Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
  • Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
  • Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
  • Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

  • ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
  • Датчик детонации;
  • Дроссельный патрубок с датчиком положения заслонки;
  • ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

  1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
  2. Снимите генератор, термостат, шкивы и ремни.
  3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
  4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
  5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
  6. Снимите поддон.
  7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
  8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
  9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
  10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
  11. Установите новые топливные магистрали от донора.
  12. Соедините с магистралями ваш новый бензобак.
  13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
  14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
  15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
  16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
  17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
  18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
  19. Установите термостат, позаимствованный у ВАЗ 2112.
  20. Соедините патрубки охлаждающей жидкости.
  21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
  22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
  23. Расставьте по своим новым местам все датчики.
  24. Посадите крышку клапанов на качественный герметик.
  25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
  26. Установите воздушный фильтр.
  27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
  28. Проводка соединяется с торпедо и замком.
  29. Залейте новое масло, заправьте автомобиль качественным топливом.
  30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика

Карбюратор

Инжектор

Диаметр цилиндров

76 миллиметров

82 миллиметра

Мощность двигателя

64 кВт

78 кВт

Расход топлива по городе и по трассе

9/8,7 литров на 100 км

9,5/7 литров на 100 км

Разгон с 0 до 100 км/час

16 секунд

13 секунд

Максимальная скорость

148 км/час

155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

 Загрузка …


luxvaz.ru

Как переделать карбюратор в инжектор 🚩 инжектор карбюратор 🚩 Ремонт и сервис

Вам понадобится

  • — система впрыска в сборе;
  • — ресивер;
  • — впускной коллектор;
  • — топливная магистраль;
  • — бензобак;
  • — корпус воздушного фильтра;
  • — антикоррозионная мастика;
  • — прокладки;
  • — новый генератор со шкивом и ремнем;
  • — провода.

Инструкция

Работу начините с выбора системы впрыска и приобретения нужных деталей. Оптимальная по стоимости, система впрыска на базе контроллера BOSCH M1.5.4 без датчиков кислорода и нейтрализатора, удовлетворяет российским требованиям по уровню токсичности выхлопных газов. Кроме того, для этого контроллера предлагается множество спортивных версий: имеется возможность тюнинга. Систему питания соберите из заводских деталей, чтобы не вносить изменений в конструкцию и избежать проблем при регистрации в ГИБДД. Основные приобретаемые запчасти: ресивер, впускной коллектор, топливная магистраль, бензобак, воздушный фильтр и другие. Лучше приобретите полностью комплект навесных агрегатов головки блока цилиндров. Это обойдется дешевле, чем по отдельности. Перед разборкой старой системы промойте, просушите новый бензобак и установите в него бензонасос. При этом совместите стрелки на баке и корпусе бензонасоса и проверьте легкость перемещения поплавка топливного датчика. Бензобак покройте антикоррозионной мастикой. Затем просверлите два отверстия в блоке цилиндров: одно для датчика детонации, другое для модуля зажигания. Внутри отверстий нарежьте резьбу. При внимательном осмотре блока цилиндров, найдите уже готовые отверстия, либо специальные отливы под них. Соблюдайте аккуратность при сверлении: глубина отверстия под датчик детонации 16 мм, под болт крепления модуля зажигания 20 мм. Перед операцией слейте охлаждающую жидкость и снимите радиатор и бампер. У датчика детонации резьба конусная, вкручивайте его до упора.

Смените патрубок отвода охлаждающей жидкости, в новый вкрутите датчик температуры. В радиаторе датчик температуры уберите (поставьте заглушку). В зависимости от конструкции, может понадобиться тройник системы охлаждения для подключения расширительного бачка, а также прокладка. Далее слейте масло, снимите поддон, ремень ГРМ, зубчатый шкив, замените масляный насос (новый должен иметь отливку под крепление датчика положения КВ) и обычный шкив генератора на демпфирующий с зубчатым венцом. Ремень поменяйте на клиновый, а также поменяйте генератор, ведь электроника впрыска потребляет больше энергии. Не экономьте на замене генератора. Если машина не новая, замените прокладки маслонасоса и поддона.

Разбираем систему питания и зажигания. Для этого в первую очередь снимите аккумулятор, затем трамблер, бензонасос со вспомогательными агрегатами, фильтр воздуха с корпусом, карбюратор с коллектором, тросы акселератора и воздушной заслонки, проводку зажигания в мотоотсеке, катушку, коммутатор, блок ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя.

Разберите приборную панель. Изготовьте жгут из двух проводов на +12В с клеммы замка зажигания на вход тахометра. Отдельный провод — для лампы Check Engine. Примените 8-контактный разъем с одной стороны и 4-контактный с другой. Жгут зажигания протяните из мотоотсека в салон, прикрепите, и соедините с изготовленным. Два отдельных провода жгуты впрыска (синий и синий с черной полосой) подключите к монтажному блоку. В реле вентилятора замкните провода, которые раньше шли к датчику включения вентилятора. Контроллер, реле и предохранители закрепите там, где это предусмотрено. Добавьте два провода, соединяющих указатель уровня топлива со жгутом бензонасоса.

Родной жгут датчика уровня топлива замените на новый, с разъемом для бензонасоса. Справа на головку блока поставьте заглушку, на нее прикрепите «массу» жгута впрыска. Установите коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Смените трос газа на более длинный.

Проложите топливную магистраль по днищу кузова и протолкните шланг обратной подачи под рулевым механизмом. Топливную магистраль закрепите фиксаторами, накрутите топливные шланги, закрепите топливный фильтр (на кронштейне к днищу кузова). Установите новый бензобак, закрепите его хомутами и подключите топливную магистраль. Перед установкой форсунок проверьте их на подтекание. Рампу прикрепите к коллектору, установите отдельные датчики, модуль зажигания, высоковольтные провода. Надежно закрепите «массу», проводку и шланги. Затем установите воздушный фильтр, шланг патрубка, подключите шланги вентиляции картера и подогрева патрубка дросселя.

Проверьте выполненную работу. Исправный автомобиль с исправными запчастями пускается сразу. В заключение подключите ДСТ-2 и газоанализатор, сбросьте ошибки и на холостом ходу отрегулируйте состав смеси.

Обратите внимание

Соблюдайте осторожность и правила безопасности при выполнении работ.

Надежно крепите все детали и части. Это сэкономит массу денег при дальнейшей эксплуатации

Полезный совет

Для выполнения всех работ потребуется помощник.

www.kakprosto.ru

Переделка карбюратора на инжектор на ВАЗ 2109 — Auto-Self.ru

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

  • Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
  • Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
  • Стоимость обслуживания инжектора выше;
  • Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
  • Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
  • Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
  • Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
  • Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

  • ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
  • Датчик детонации;
  • Дроссельный патрубок с датчиком положения заслонки;
  • ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

  1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
  2. Снимите генератор, термостат, шкивы и ремни.
  3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
  4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
  5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
  6. Снимите поддон.
  7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
  8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
  9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
  10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
  11. Установите новые топливные магистрали от донора.
  12. Соедините с магистралями ваш новый бензобак.
  13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
  14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
  15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
  16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
  17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
  18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
  19. Установите термостат, позаимствованный у ВАЗ 2112.
  20. Соедините патрубки охлаждающей жидкости.
  21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
  22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
  23. Расставьте по своим новым местам все датчики.
  24. Посадите крышку клапанов на качественный герметик.
  25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
  26. Установите воздушный фильтр.
  27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
  28. Проводка соединяется с торпедо и замком.
  29. Залейте новое масло, заправьте автомобиль качественным топливом.
  30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика

Карбюратор

Инжектор

Диаметр цилиндров

76 миллиметров

82 миллиметра

Мощность двигателя

64 кВт

78 кВт

Расход топлива по городе и по трассе

9/8,7 литров на 100 км

9,5/7 литров на 100 км

Разгон с 0 до 100 км/час

16 секунд

13 секунд

Максимальная скорость

148 км/час

155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

auto-self.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
