особенности устройства, принцип работы, коды ошибок

На чтение 9 мин. Просмотров 222 Опубликовано Обновлено

Зимой в салоне машины холодно во время езды и при остановках. Это создает неудобство для водителя и пассажиров, а также затрудняет запуск двигателя. Автономный отопитель Планар быстро прогревает салон автомобиля и поддерживает комфортную температуру.

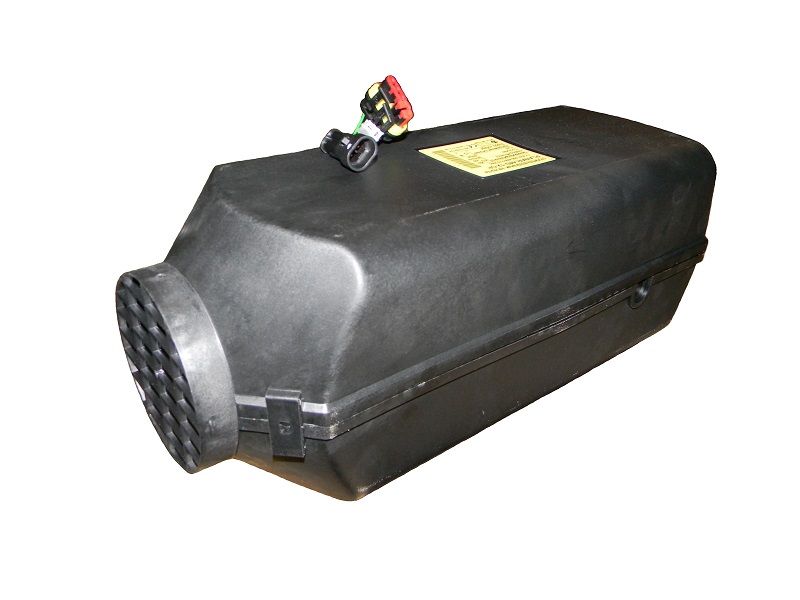

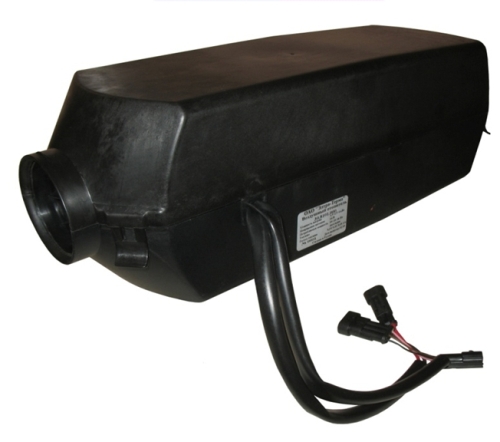

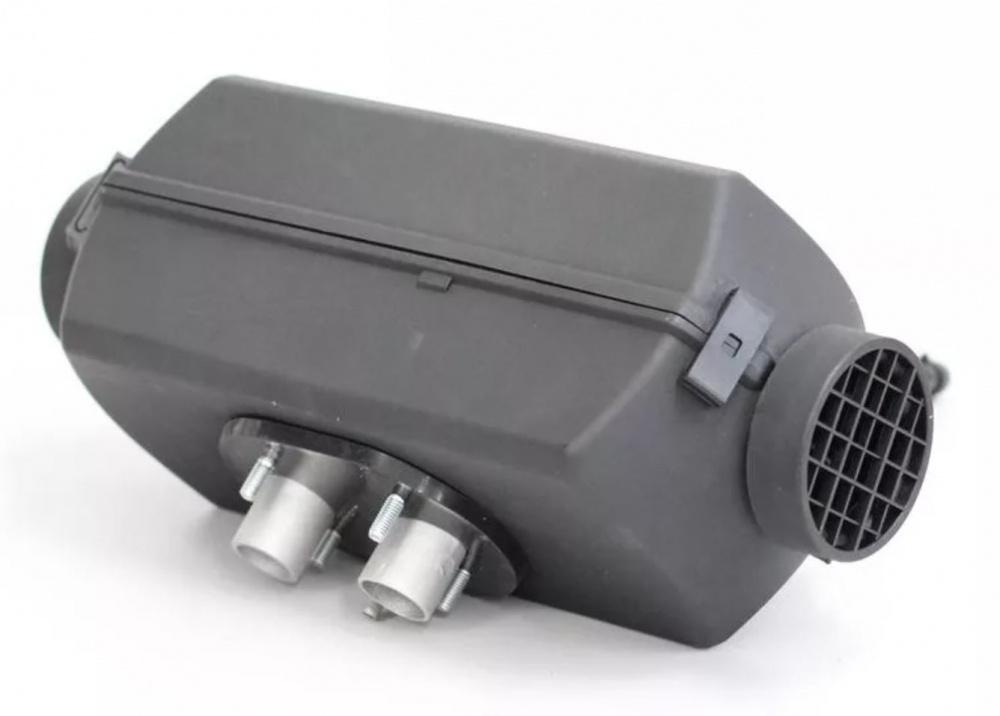

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит.

Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается.
    Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

Работу прибора можно регулировать пультом или с помощью регулятора прямо на корпусе. Функционирует отопитель автоматически: когда температура в салоне достигает заданной величины, Планар отключается, когда падает – включается.

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным.

Планар решает эту задачу.

Достоинства прибора:

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.
  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Обогреватель используют не только в автомобилях, но и для обогрева бытовок, фургонов, будок, палаток.

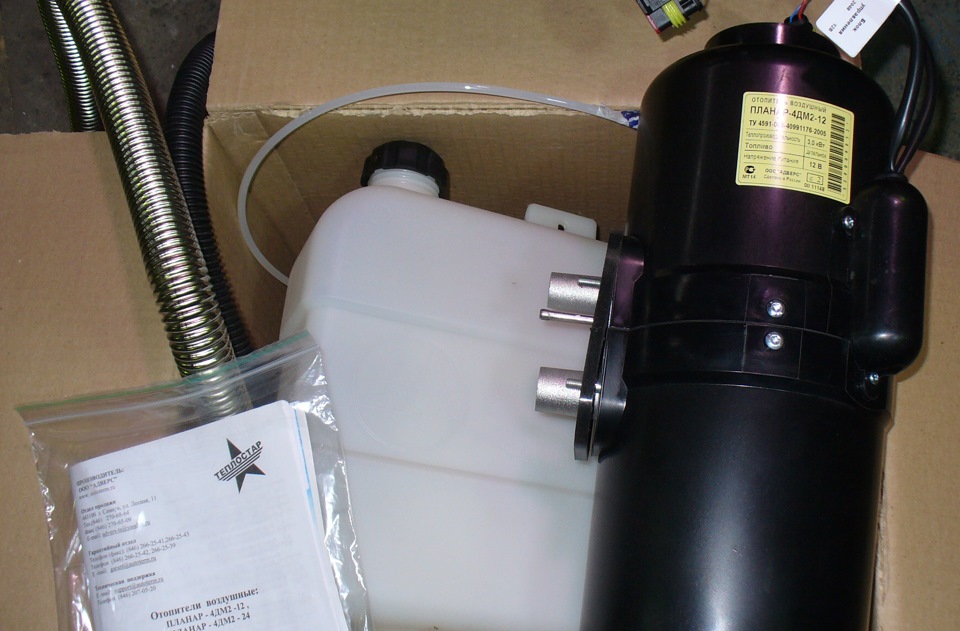

Комплектация и характеристики

Комплектация обогревателя включает все узлы и детали прибора. Количество и вид дополнительных элементов зависит от модели. К обязательным относится весь крепеж – шайбы, болты, хомуты, уголки с прокладками, заглушки, экраны, и также все соединительные элементы – жгут питания, топливный насос, выхлопная труба. Планар комплектуют собственным топливным баком и пультом управления.

Есть 4 вида прибора. Основные характеристики приведены в таблице.

Модель2D-12-S(24 S)4DM2-12-S (24 S)44D-12-GP-S (24 S)8M-12-S (24 S)
Номинальное напряжение, В12 (24)12 (24)12 (24)12 (24)
Тепловая мощность, кВт (макс и мин)0,8–2,01,0–3,01,0–4,02,0–6,0
Расход топлива, л/час (макс и мин)0,1–0,240,12–0,370,12–0,510,42– 0,76
Потребляемая мощность, Вт (макси и мин)10–299–3810–588–85
Объем нагреваемого воздуха, куб.
м/час (макс мин)		34–7570–12070–12070–175
Режим пуска и остановаРучной/дистанционныйРучнойРучной/дистанционныйРучной
Масса, кг10101012

Отопитель воздушный Планар 4ДМ2 24 отличается от 12 только требованиями к силе тока – 24 В, а не 12 В.

Все модели Планар работают на дизтопливе. Если подача выполняется из собственного бака, солярку разводят керосином в определенных пропорциях. Соотношение зависит от типа дизтоплива и температуры.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами.

Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Температуру и мощность устанавливают перед запуском. Во время работы регулировать параметры нельзя.

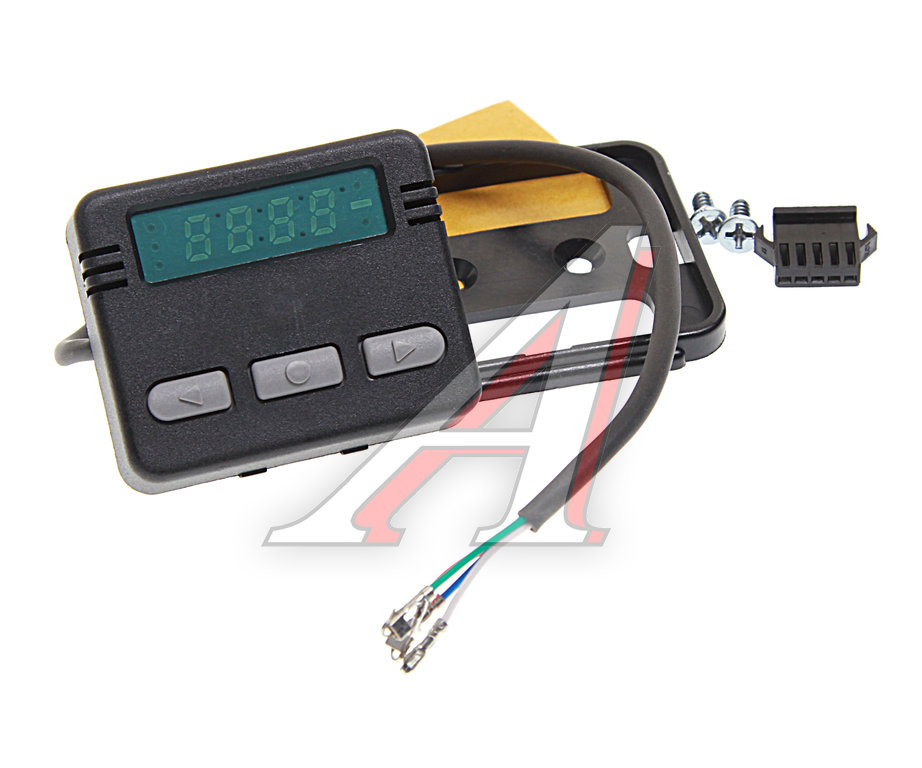

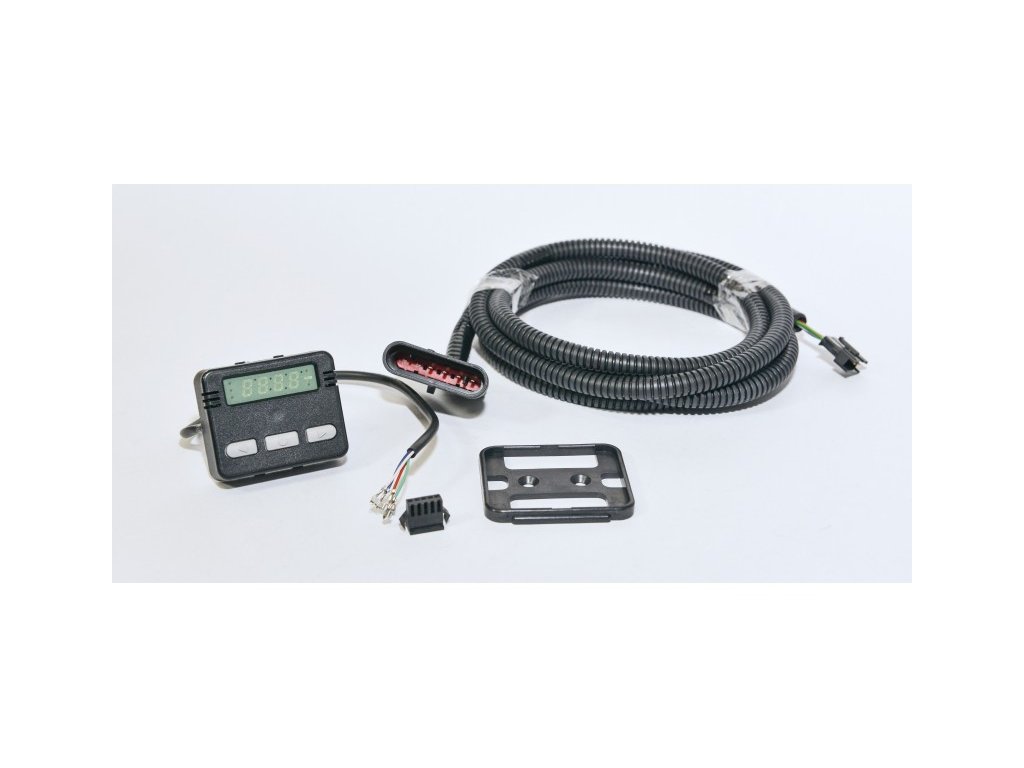

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

  • Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
  • Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
  • Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
  • Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
  • Корпус не должен соприкасаться со стенками или полом кабины.
  • Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
  • Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Разместить входное отверстие нужно так, чтобы во время работы Планар не подсасывал выхлопные газы.

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

  • 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
  • 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
  • 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
  • 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
  • 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
  • 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
  • 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
  • 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

  • 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
  • 5 или 5 миганий – сломан индикатор пламени.
  • 9 или 4 мерцания – проблема в свече накаливания.
  • 10, 27, 28 или 11 миганий – поврежден электропривод;
  • 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
  • Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
  • 17 или 7 миганий – сбой топливного насоса.
  • Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
  • 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.

Игнорировать показания прибора нельзя. При повторении однотипных ошибок аппарат блокируется или отказывает.

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

  • в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
  • прокладывать топливный провод внутри салона или кабины запрещается;
  • во время заправки аппарат выключают;
  • во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
  • до окончания продувки отключать прибор от электросети запрещается;
  • после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

При несоблюдении правил техники безопасности производитель вправе отказать в гарантийном обслуживании.

Установка воздушного отопителя Планар 4ДМ-24 S(3 кВт) в каб.

Отопитель Планар 4ДМ это автономное устройство, он работает независимо от двигателя автомобиля.

По желанию владельца автономный воздушный отопитель Планар 4ДМ может комплектоваться выносным датчиком температуры.

Датчик температуры устанавливается в кабине в удобном для водителя месте.

Область применения:

— салоны грузовых и пассажирских автомобилей

— автофургоны и автобусы

— кабины грузовиков, оборудованных спальным местом

— спецтехника

— домики на колесах

Стандартная комплектация: отопитель, полный монтажный комплект (включает в себя все необходимое для установки почти на любое автотранспортное средство), топливный бак емкостью V=7 л. , топливный насос, пульт управления, выхлопная гофра, гофра на забор воздуха, проводка, топливопровод, расходные материалы.

Ознакомьтесь с главными преимуществами:
— Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину

— Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на  высоком уровне

— Экономично расходуется топливо и ресурс аккумуляторной батареи

— Достаточный показатель мощности

— Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

— В процессе работы отопительный прибор практически не издает шума.

ВНИМАНИЕ! Надежная работа отопителя зависит от вида топлива, которое должно применяться в зависимости от температуры окружающей среды.

Рекомендуемые виды топлива:
— Выше 0 – Топливо дизельное Л-0,2-40 или Л-02-62 ГОСТ 305-82
— От 0 до -5 – Топливо дизельное З-0,2 минус 35 ГОСТ 305-82
— От -5 до -20 – Топливо дизельное З-0,2 минус 35 ГОСТ 305-82 или Топливо дизельное З-0,2 минус 45 ГОСТ 305-82
— Ниже -20 – Топливо дизельное А-0,4 ГОСТ 305-82 или смесь дизельного топлива З-0,2 минус 45

Страна-производитель: Россия.

Завод-производитель: ООО «Адверс», г. Самара.

Упаковка и вес: картонная коробка 41 х 37 х 31 см., объем 0,047 куб. м., вес 9,5 кг.

Гарантия завода-производителя: по времени 18 месяцев, по пробегу 50 000 км., по ресурсу 1000 моточасов (при условии монтажа специалистами!)

— Номинальное напряжение питания, В — 12/24
— Вид топлива – дизельное по ГОСТ 305
— Теплопроизводительность, кВт, на режимах
       Максимальный – 3,0
       Средний – 2,0
       Малый – 1,0
— Расход топлива,л/ч,на режимах
       Максимальный – 0,37
       Средний – 0,25
       Малый – 0,12
— Максимальная потребляемая мощность,Вт, на режимах
       Максимальный – 42
       Средний – 31
       Малый – 10
— Количество нагреваемого воздуха,куб. м./ч,на режимах
       Максимальный – 120
       Средний – 100
       Малый – 70
— Режим запуска и остановки – ручной
— Габариты изделия (отопителя), мм — 398 х 160 х 160
— Вес изделия (отопителя), кг – 8,5

Воздушный автономный отопитель Планар: особенности

Начнем с того, что необходимость установить предпусковой подогреватель двигателя, автономный отопитель салона или полное комплексное решение для одновременного подогрева силового агрегата и внутрисалонного пространства возникает по разным причинам. Прежде всего, возможность поднять температуру ДВС перед запуском позволяет в значительной мере облегчить холодный пуск и сохранить ресурс двигателя.

Также наличие автономного отопителя исключает необходимость постоянной работы силовой установки для обогрева салона. Это положительно сказывается на ресурсе мотора, а еще дает возможность существенно экономить горючее, что очень важно для коммерческого транспорта. Еще следует выделить повышенный комфорт в рамках эксплуатации транспортного средства в холодное время года независимого от его целевого назначения.

Что касается самих автономных отопителей и подогревателей, на рынке существует достаточно большое количество различных предложений. При этом на территории СНГ стоит выделить не только известные иностранные продукты Вебасто и Гидроник, но и отечественные решения. В этой статье мы  рассмотрим отопитель Планар, надежность данного отопителя, главные особенности устройства, его основные преимущества и недостатки.

Содержание статьи

Воздушный отопитель Планар: где производится

Начнем с того, что автономные отопители Планар являются российским продуктом,  так как данный бренд  находится в собственности двух компаний из РФ («Адверс» и «Теплостар»).

Также указанные производители выпускают предпусковые подогреватели двигателя, известные под названиями Бинар и Теплостар. Выход на рынок состоялся в 1995 году, после чего данная продукция пользуется большим спросом среди отечественных автолюбителей, коммерческих организаций и т.д.

Различные модели упомянутых выше подогревателей и отопителей для легковых и грузовых автомобилей, а также спецтехники выпускаются на территории РФ,  производственные мощности включают в себя несколько современных заводов,  изготовление осуществляется в соответствии со всеми международными стандартами.

Если говорить о качестве продукции, то отопители и подогреватели Бинар, Планар и Теплостар реализуются не только в розницу, но и устанавливаются на автомобили самими автопроизводителями (например, подобные устройства можно встретить  на автомобилях МАЗ из Белоруссии). Данный факт явно свидетельствует о том, что благодаря своей надежности и удовлетворяющим жестким требованиям характеристикам продукция используется на автозаводах.

Вернемся к отопителям Планар. Стоит отметить, что в линейке перечисленных выше продуктов именно Планар подогревателем двигателя не является. Если точнее, это автономный воздушный отопитель, а не предпусковой подогреватель силового агрегата. Данное решение наиболее активно используется  для грузового и коммерческого транспорта, спецтехники и т.д.

Достаточно большим спросом пользуются такие модели, как воздушный отопитель Планар 2Д 12-24в GP, воздушный отопитель Планар 8ДМ-12в и другие. Отдельного внимания заслуживает тот факт, что стоимость Планар является доступной  для широких потребительских масс, при этом отмечается приемлемое качество и надежность данного решения.

Отопители Планар: назначение, принцип работы и особенности

Итак, автономный воздушный отопитель Планар позволяет быстро прогревать воздух в кабине или в салоне автомобиля, а также с максимальной эффективностью поддерживать заданную температуру. Необходимый нагрев и его интенсивность программируется пользователем посредством специальных органов управления устройством.

Наличие автономного отопителя делает возможным постоянно поддерживать необходимую температуру в автобусе, фургоне, легковом авто, в кабине грузовика и т.д. в случае понижения наружных температур. В ряде случаев поддержание одинаковой температуры может быть обязательным условием для перевозки различных грузов в сохранности или надлежащем товарном виде (например, транспортировка цветов в фургоне, лекарственных препаратов и т.д.)

Принцип работы отопителя заключается в том, что устройство забирает топливо из  основного бака ТС. Также возможен вариант, когда отопитель имеет свою отдельную систему питания. Такое решение предполагает наличие независимой топливной магистрали и отдельного бака для горючего.

Что касается монтажа, устройство может быть установлено в кабине или под капотом. Воздух может забираться снаружи, а также возможна работа в режиме рециркуляции. В этом случае забор воздуха происходит из салона автомобиля, после чего такой воздух проходит через теплообменник, температура такого воздуха повышается и затем нагретый воздух поступает обратно.

В режиме рециркуляции воздуха можно быстро и эффективно прогреть салон или кабину, а также поддерживать максимальную температуру при условии того, что температура воздуха за бортом очень низкая.

Еще отметим, что в теплое время года устройство можно использовать в качестве дополнительной вентиляции салона, так как удается реализовать интенсивный забор наружного воздуха для качественного обдува. Среди основных плюсов можно выделить высокую производительность одновременно с низким расходом топлива. Также удается повысить ресурс силового агрегата, так как отопитель работает полностью автономно.

В том случае, если автомобиль используется в странах Европы, наличие отопителя, который соответствует экологическим стандартам Евро-3, исключает возможные проблемы, которые  нередко возникают в случае имеющихся ограничений на стоянку авто с заведенным двигателем.

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда  в списке основных преимущества воздушных отопителей Планар можно выделить:

  • приемлемую стоимость;
  • низкий расход горючего;
  • достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

Что в итоге

Как видно, в случае с автономными отопителями салона/кабины и предпусковыми подогревателями, отечественная продукция Планар, подогрев двигателя Теплостар и Бинар по ряду характеристик заметно приблизились к более известным аналогам. Использование импортных комплектующих в совокупности с собственными разработками позволило получить действительно эффективные решения.

При этом, как показывает практика, российские изделия все же уступают по качеству, надежности и ряду других параметров и характеристик лидерам рынка Webasto или Еberspacher (Гидроник). Однако стоит заметить, что намного более доступная цена в значительной степени нивелирует определенные недостатки Планар, Бинар или Теплостар.

Стоит еще раз выделить, что автономный воздушный отопитель Планар поставляется с полным монтажным комплектом, который включает в себя все нужные элементы для установки практически на любую модель автомобиля. Также сделан акцент на большой тепловой мощности, что говорит об отдельной адаптации устройств, что особенно актуально для многих регионов на территории СНГ.

Напоследок еще раз отметим, что при покупке отечественных отопителей потребитель получает хорошую функциональность за сравнительно небольшую цену. Кроме базовых функций  дополнительно могут быть реализованы возможности дистанционного управления (с использованием отдельных пультов или GSM).

В результате по характеристикам и функционалу такие предпусковые подогреватели и отопители не сильно уступают лидерам рынка, при этом стоимость устройств остается вполне доступной для рядового покупателя.

Читайте также

Руководство по эксплуатации Rolleiflex 3.5, руководство по эксплуатации rolleiflex 3.5 Planar Xenotar, руководство пользователя, руководство пользователя в формате PDF, Rolleiflex 3.5 In Der Praxis, Rolleiflex 3.5 на практике, бесплатные руководства

Руководство по эксплуатации Rolleiflex 3.5, rolleiflex 3.5 Planar Xenotar руководство по эксплуатации, руководство пользователя, руководство в формате PDF, Rolleiflex 3.5 In Der Praxis, Rolleiflex 3.5 dans la pratique, бесплатные руководства Rolleiflex 3.5 /
Rolleiflex Planar Xenotar
Опубликовано 10-9-’04

На следующей странице содержится информация об этой камере.
Если изображение ниже похоже на вашу камеру,
щелкните ниже, чтобы увидеть полное руководство.

Эта библиотека руководств по эксплуатации камеры предназначена для справки
и исторической справки. цели, все права защищены.
Авторские права на эту страницу принадлежат ©, М. Буткус, штат Нью-Джерси.
Эта страница не может быть продана или распространена без
выраженного разрешение производителя.
Я не имею отношения ни к одной компании, производящей камеры.

Интерактивная библиотека руководств для камеры

Если вы найдете это руководство полезным, как насчет пожертвования в размере 3 долларов? к:

М.Butkus, 29 Lake Ave., High Bridge, NJ 08829-1701
и отправьте свой адрес электронной почты, чтобы я мог поблагодарить вас.
Большинство других мест будет взимать с вас 7,50 долларов за электронную копию
или 18 долларов за трудночитаемую ксерокопию.

Это поможет мне продолжить работу с этим сайтом,
купит новые руководства, и оплатить их доставку.
Тебе станет лучше, не так ли?
Если вы используете Pay Pal, воспользуйтесь ссылкой ниже.

Используйте указанный выше адрес для чек, М.О. или наличными.

Нажмите здесь, чтобы перейти на главный сайт руководства камеры

ЩЕЛКНИТЕ ПРАВОЙ ССЫЛКЕ НИЖЕ, ВЫБЕРИТЕ « СОХРАНИТЬ ЦЕЛЬ КАК »
СОХРАНИТЬ В ПАПКУ ПО ВАШЕМУ ВЫБОРУ

Проблемы открытие файлов PDF или проблемы с печатью — нажмите здесь

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОДОЛЖИТЬ
ROLLEIFLEX 3.5

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОДОЛЖИТЬ ДО
ROLLEIFLEX 3.5 IN DER PRAXIS

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОДОЛЖИТЬ НА
ROLLEIFLEX 3.5 PLANAR XENOTAR DANS LA PRATIQUE PT-1

ROLLEIFLEX 3.5 PLANAR XENOTAR DANS LA PRATIQUE PT-2


НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОДОЛЖИТЬ
Rolleiflex Planar Xenotar PDF РУКОВОДСТВО

BCD433 PLANAR-B, PLANAR-C, PLANAR-D Руководство пользователя NBB Controls + Components AG


 ®
Тип / версия приемника
Тип / версия передатчика
Завод No. Завод No.
Частота
Частота
1. СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ
Портативный передатчик.
Ресивер со встроенными монтажными отверстиями.
Многоконтактный соединительный кабель для ресивера в соответствии с вашими требованиями.
Фактическая спецификация доставки указана в подтверждении заказа или доставки.
обратите внимание на сопутствующие товары!
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
Даже если вы привыкли работать с системами радиоуправления, прочтите эти операционные
внимательно инструкции перед использованием этого оборудования. Только этот документ содержит последние
информация, относящаяся к вашей системе радиоуправления NBB.Пояснительные примечания по получению разрешения на эксплуатацию см. В регистрационных документах, прилагаемых в приложении к данной инструкции по эксплуатации. Тщательно соблюдайте все применимые правила техники безопасности и предотвращения несчастных случаев. Только полностью обученный и авторизованный персонал может использовать оборудование для радиоуправления NBB. Компоненты и т. Д. , Встроенные в NBB
оборудование в целях безопасности необходимо регулярно проверять.
Если блок управления радио NBB выходит из строя, его необходимо немедленно выключить. Передатчик следует выключить кнопкой СТОП.Соединительный кабель необходимо отсоединить на приемнике от соединительной розетки (клеммы) управляемого устройства.
Ремонт оборудования должен выполняться только силами NBB или уполномоченным техническим специалистом NBB.
Несоблюдение этих рекомендаций подвергнет риску и вас, и других.
В этих обстоятельствах NBB аннулирует гарантию и любую другую форму ответственности.
Этот блок радиоуправления предназначен исключительно для управления строительной техникой.
и промышленные предприятия.Только при этих условиях системы безопасности (СТОП и нулевой
установка) полностью эффективен. Никакие другие формы использования не разрешены. Любое несоблюдение этого условия освобождает NBB от любой ответственности.
3. ПЕРЕДАТЧИК
Операция:
Красная точка мигает.
Медленно мигает:
Батареи разряжены, чтобы
управлять передатчиком.
Включение: Чтобы устройство было готово к работе, отверните резьбовую пробку батарейного отсека на задней стороне передатчика и снимите крышку. Вставьте 2 заряженные батареи AA Mignon 1,2 В NiMH (или батареи 1,5 В - не перезаряжаемые) в батарейный отсек, закройте крышку и снова затяните резьбовую пробку.Перед первым использованием аккумуляторные батареи (NiMH или NiCd) необходимо полностью зарядить!
Никогда не пытайтесь заряжать стандартные неперезаряжаемые батарейки типа АА 1,5 В!
Функции ресивера разблокируются клавишей «ON / HORN».
По окончании работы необходимо выключить приемник кнопкой «СТОП».
Во время работы на дисплее Planar мигает красная точка.
Функция энергосбережения: передатчик автоматически выключается, если клавиши не нажимаются в течение заданного времени. Красная точка гаснет.
Дополнительно: возможен преобразователь для непрерывной работы.* Продолжительность этого режима ожидания может быть указана при заказе.
Страница 1
8
Операция:
Красная точка мигает.
Быстро мигает:
Батареи почти разряжены.
Передатчик может работать
для ок. Еще 30 минут.
Когда буква "L" быстро мигает на дисплее Planar, батареи (перезаряжаемые или нет)
перезаряжаемый) почти пустые.
В этом состоянии передатчик может проработать еще примерно 30 минут.
За это время переведите прибор в безопасное положение, выключите передатчик и установите 2
заряженные батареи AA Mignon 1,2V NiMH (или батареи 1,5V - не перезаряжаемые).Примеры:
Отображать
ВКЛ / РОГ
Л.
ВКЛ / РОГ
ОСТАНАВЛИВАТЬСЯ
Планар-Д2
Л.
ВКЛ / РОГ
ОСТАНАВЛИВАТЬСЯ
ОСТАНАВЛИВАТЬСЯ
Планар-С2
Планар-Б2
Доступны верхние корпуса Planar-B, -C, -D:
D1
D2
C1
C2
Страница 2
B1
Би 2
4. Базовый блок
для Планар-Б, Планар-С
и Планар-Д
Когда передатчик работает от аккумуляторных батарей AA Mignon 1,2 В NiMH, эти
батареи автоматически заряжаются внутри передатчика в дополнительном базовом блоке. Чтобы начать
В процессе зарядки просто вставьте передатчик в базовый блок (см. изображение 1). Автоматически управляемый процесс зарядки предотвращает чрезмерную зарядку аккумуляторов. Базовый блок должен быть
подключен к источнику питания (опционально также с зарядным устройством постоянного тока) - (см. изображение 2).
ВНИМАНИЕ: Никогда не пытайтесь заряжать обычные батарейки типа AA (неперезаряжаемые
батарейки) - опасность взрыва!
ВНИМАНИЕ: заряжайте 8 часов (2000 мА / ч) после полной разрядки аккумуляторов или
перед первым использованием.
Изображение 1
Изображение 2
Предварительно просверленный
монтажные отверстия
Штепсельная вилка подключения /
автомобильная розетка
Стр. 3
4. ПРИЕМНИК
R-16, R-CAN
Компакт-М, Компакт-В
R-16
Возможность установки ресивера
R-16, R-CAN или Compact-M.
R-CAN
Компакт-М
Компакт-V
Приемник подключается к управляемому устройству с помощью многополюсного разъема.
кабель прилагается.Соблюдайте инструкции производителя устройства.
быть под контролем! Рекомендуем срочно осуществить эту связь через центральную, скважинную
доступный, многополюсный штекерный соединитель (например, серия штекерных разъемов HTS
HE / HB / HN / HA или аналогичные продукты других производителей), чтобы сделать возможным быстрое
и очистить диагностику неисправностей в сервисном случае и снять ресивер без
затраты на сборку.
Питание приемника обычно осуществляется через соединительный кабель.Как правило, заземляющий провод требуется в том случае, если управляемые блоки ранее не управлялись по радио. В противном случае
на электронную схему приемника не будет подаваться питание. Убедитесь, что рабочее напряжение приемника
соответствует электрическим характеристикам
блок, которым нужно управлять. Допустимое рабочее напряжение указано в приложении.
Никогда не подвергайте ресивер струе очистки под высоким давлением. Это относится к
передатчик тоже.
Приемник всегда должен быть закреплен вертикально на внешней панели шкафа управления.(Антенна всегда должна выходить за верхнюю часть панели.)
Вы должны убедиться, что антенна не закрыта полностью или частично металлическими частями.
При установке приемника в кабине или в распределительном шкафу антенна должна быть
проложить удлинителем наружу и прикрепить с помощью крепления
обвязка как можно горизонтальнее с расстоянием до экранирующих металлических частей.
Как правило, антенна всегда должна быть установлена ​​таким образом, чтобы антенна
остается видимым при каждом изменении положения передатчика. Возможность установки ресивера
Компакт-V.
НЕПРАВИЛЬНЫЙ
ВЕРНО
ВЕРНО
НЕПРАВИЛЬНЫЙ
Монтаж на башенный поворотный кран.
Стр. 4
Верхний поворотный кран: закрепите антенну с помощью
удлинитель горизонтально.
Оборудование безопасности в пульте дистанционного управления NBB-radio:
5. РАБОТА С УСТРОЙСТВОМ
В передатчике это в основном:
РАДИО ВКЛ / РОГ
КАНАЛ
СТОП (включение / выключение передатчика) с автоматическим отключением питания.
Автоматическое нулевое позиционирование.
В ресивере:
Л.
ОСТАНАВЛИВАТЬСЯ
ОСТАНАВЛИВАТЬСЯ
Автоматическая установка нуля при повторном включении после прерывания радиосвязи.Блокировка радиокоманд на уровне реле в случае неисправности цепи СТОП.
Для обеспечения безотказной работы строго соблюдайте следующие правила эксплуатации:
Управляемый блок можно только включить - предполагается, что передатчик включен.
готов к работе - когда ни один командный блок не задействован. Команда, необходимая для этого
запускается клавишей «ON / HORN». Это вызывает звуковой сигнал в управляемом устройстве.
После включения управляемого объекта этот ключ используется для повторной выдачи
звуковой сигнал в соответствии с регламентом работы.Если радиоуправление NBB не используется в течение длительного периода, настоятельно рекомендуется использовать аккумуляторные батареи - их следует заряжать время от времени (около
каждые 4 недели). Это предотвращает глубокую разрядку аккумуляторов и продлевает срок их службы.
жизнь. Если вы выключаете радиоуправление NBB на долгое время, мы рекомендуем вам
выньте батарейки из передатчика.
Изменение частоты Planar-B, -C, -D:
Чтобы изменить частоту, удерживайте кнопку «ON / HORN» нажатой. Т е н о п е р а т е т е
Клавиша «КАНАЛ / ИЗМЕНЕНИЕ ЧАСТОТЫ».Если приемник фиксируется на новой частоте,
Подается звуковой сигнал (при его наличии), и управляемое устройство готово к работе. Пожалуйста
соблюдайте особые правила утверждения почтовых отправлений в соответствующей стране.
Номер канала: при изменении частоты номер канала загорается на короткое время.
на дисплее: сначала десятичный разряд, затем цифра.
Во время работы выбранный канал можно показать, нажав кнопку «CHANNEL / FREQUENCY CHANGE».
Номер канала: например. Канал 53
КАНАЛ
ИЗМЕНЕНИЕ ЧАСТОТЫ
Стр. 5
Сначала десятичный разряд
Показано.Затем отображается цифра.
Для обеспечения эксплуатационной безопасности необходимо регулярно проверять работоспособность пульта дистанционного управления NBB.
нужно. При односменной повседневной работе мы рекомендуем выполнять эту проверку в
не реже одного раза в неделю. Проверка возможна с помощью индикаторов на приемнике.
Для этого передатчик должен быть переведен в состояние готовности к работе.
% Сначала подключите только приемник - передатчик остается выключенным.
% Активируйте передатчик, нажав кнопку «START / ON / HORN» на Planar
передатчик.% Теперь проверьте команды (всегда начинайте с самого низкого уровня) и проверьте
правильная реакция контролируемого агрегата.
% В частности, убедитесь, что в опасной зоне никого нет.
РИСК АВАРИИ!
% СТОП проверка. Нажмите кнопку STOP на передатчике. Затем проверьте, будет ли блок
управляемый выключен (время выключения в соответствии с приложением).
6. ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
Проверка светодиода на приемнике R-16 и R-CAN:
(Опционально со встроенным зарядным устройством)
Зеленый светодиод мигает:
РАДИО ПРИСУТСТВУЕТ.Если светодиод не загорается:
1. Убедитесь, что передатчик включен.
2. Проверить питание приемника.
СЕРВИСНЫЙ РАЗЪЕМ
3. (Необязательно) Нерегулярное мигание светодиода:
Проверить или изменить текущий радиоканал.
R-16
R-CAN
СВЕТОДИОДНЫЙ РАДИО ВКЛЮЧЕН
КОМПАКТ-М
СВЕТОДИОДНЫЙ РАДИО ВКЛЮЧЕН
СЕРВИСНЫЙ РАЗЪЕМ
Проверка светодиода на ресивере Компакт-М:
(Без зарядного устройства)
Зеленый светодиод мигает:
РАДИО ПРИСУТСТВУЕТ.
Если светодиод не загорается:
1. Убедитесь, что передатчик включен.
2. Проверить питание приемника.
3. (Необязательно) Нерегулярное мигание светодиода:
Проверить или изменить текущий радиоканал.Проверка светодиодов на приемнике Compact-V:
КОМПАКТ-В
1 2
Светодиоды
Светодиод 1 зеленый:
Светодиод 2 желтый:
Светодиод 3 зеленый:
Светодиод 4 красный:
®
СЕРВИСНЫЙ РАЗЪЕМ
www.nbb.de
3.820.1195
ВКЛЮЧИТЬ. Если светодиод не загорается, проверьте источник питания.
Если шнур питания в порядке, обратитесь в сервисный центр.
ВЧ ПРИСУТСТВУЕТ. Горит постоянно, когда передатчик включен
(несущественно для работы сканера).
Равномерно мигает при безотказной работе.
Нерегулярное мигание означает, что канал ВЧ, вероятно, на
неисправность - установите другой канал.Если этот светодиод мигает, неисправен ВЧ канал (не для сканера).
операция).
Постоянный свет уведомляет оператора о том, что функция вывода
критично из-за большого тока.
Сервисный штекер: только для сервисного обслуживания NBB.
Стр. 6
7. РЕЙТИНГОВЫЕ ТАБЛИЦЫ
На паспортных табличках указан тип передатчика или приемника, заводской номер, частотный диапазон и номер разрешения для стран, не входящих в ЕС.
Во всех запросах всегда указывайте заводской номер.
Пример:
Тип / версия передатчика: Planar-B (или C или D)
Заводской номер: 999 899 4990
Частота: 915-916.65 МГц
Тип / версия приемника: Compact-V
Заводской номер: 999 899 4990
Частота: 915-916,65 МГц
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Ваш пульт дистанционного управления NBB практически не требует обслуживания.  Тем не менее, пожалуйста, не забывайте
обратите внимание на следующие моменты:
% Ключ СТОП должен легко перемещаться.
% Удалите остатки строительных материалов!
% Во время электросварочных работ на управляемом агрегате отключите приемник от
текущая поставка! В противном случае существует опасность повреждения электронной системы приемника!
% Регулярно проверяйте изнашиваемые детали, например, пылезащитные крышки!
9.ГАРАНТИЯ
Мы предоставляем функциональную гарантию на 12 месяцев с даты продажи на все радиопульты NBB.
органы управления (передатчик, приемник, зарядное устройство). Гарантия распространяется на рабочее время и материалы.
использовал. Стоимость доставки оплачивается заказчиком. Гарантия не распространяется на:
изнашиваемые детали, реле и аккумуляторы. Гарантия на функцию аннулируется в
в случае повреждения, аварии, повреждения, небрежности, неправильного использования, несоблюдения условий эксплуатации, несоблюдения инструкций по эксплуатации, тестированию и техническому обслуживанию,
а также ремонт или модификация агрегата без разрешения NBB. NBB не несет ответственности за косвенный ущерб и оставляет за собой право принять решение о ремонте или замене.
10. В СЛУЧАЕ ДЕФЕКТОВ
Не пытайтесь продолжить работу с неисправным радиоуправлением NBB. Даже изначально незначительные дефекты могут стать началом более обширного дефекта.
Не пытайтесь ремонтировать радиоуправление NBB самостоятельно. В случае неисправности обратитесь к вашему дилеру или в нашу компанию.
Стр. 7
11. Федеральная комиссия по связи США и Канадская комиссия по связи
США:
ПРИМЕЧАНИЕ. Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса A в соответствии с частью 15 правил FCC.Эти ограничения предназначены для обеспечения
разумная защита от вредных помех при эксплуатации оборудования в
коммерческая среда. Это оборудование генерирует, использует и может излучать радиочастотную энергию, и, если оно установлено и используется не в соответствии с инструкциями по эксплуатации,
может создавать вредные помехи для радиосвязи.  Эксплуатация данного оборудования в
жилая зона может создавать вредные помехи, и в этом случае пользователь должен будет устранить помехи за свой счет.ВНИМАНИЕ:
Изменения или модификации, явно не одобренные производителем, могут лишить пользователя права на эксплуатацию оборудования!
IC CANADA:
Установщик этого радиооборудования должен убедиться, что антенна расположена или направлена
таким образом, что он не излучает радиочастотное поле, превышающее ограничения Министерства здравоохранения Канады для населения в целом; см. Кодекс безопасности 6, доступный на веб-сайте Министерства здравоохранения Канады www.hcsc.gc.ca/rpb
Это устройство соответствует стандартам RSS Министерства промышленности Канады, не требующим лицензирования.
Эксплуатация возможна при соблюдении следующих двух условий:
(1) это устройство не должно вызывать помех, и
(2) это устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу устройства.Эта одежда соответствует промышленным стандартам Канады, освобожденным от лицензионных стандартов Rss.
Son fonctionnement est soumis aux deux suivantes:
(1) cet appareil ne peut causer d'interférences, et
(2) cet appareil doit accept toute interférence, y included des interférences qui peuvent
provoquer un fonctionnement indésolved du périphérique.
Стр. 8
ТЕХНИЧЕСКИЕ ДАННЫЕ
®
Рабочая температура окружающей среды
От -20 до +70 ° С
Класс изоляции - Защита
IP 65
ПЕРЕДАТЧИК
Планар-Б, Планар-С, Планар-Д
Диапазон частот передачи
см. этикетку продукта
Использование технологии синтезатора позволяет выбирать частоты в соответствии с соответствующими требованиями.
диапазон волн для страны использования.Низкочастотная модуляция
GFSK
Частота повторения данных
около 15 мс / 60 мс
Скорость передачи
1200 - 9600 бод (бит / сек)
Диапазон
около 100 м
Входная мощность
около 60 мА
Выход RF (сила поля)
<50 мВ / м (расстояние измерения 3 метра согласно 47 CFR, часть 15.249)
Вес (без аккумулятора)
Размер (Д x Ш x В)
Планар-Б
210 г
21,5 х 5,6 х 3,7 см
Планар-С
205 г
18,0 х 5,6 х 3,7 см
Планар-Д
190 г
12,3 х 5,6 х 3,7 см
Источник питания
2 аккумуляторные батареи 1,2 В AA NiMH
(или 2 батарейки 1,5 В - не перезаряжаемые)
Продолжительность работы
> 30 ч (никель-металлгидридные батареи 2000 мА / ч)
ПРИЕМНИК
R-16, R-CAN, Компакт-М, Компакт-В
Диапазон частот приема
см.  этикетку продукта
Безопасность данных:
Создает код CRC с расстоянием Хэмминга = 4.Создает нейтральную позицию.
Адресация каждого передатчика с помощью собственной уникальной комбинации (макс. 216 возможных комбинаций).
Безопасность
АВАРИЙНЫЙ ОСТАНОВ с самодиагностикой.
Максимум. коммутируемое напряжение
250 В переменного тока (12 В / 24 В постоянного тока - R-16, R-CAN, Compact-M, Compact-V)
Максимум. коммутируемый ток
4 А переменного тока (3 А постоянного тока при 12 В / 24 В - R-16, R-CAN, Compact-M, Compact-V)
Максимум. мощность переключения
1000 ВА
Масса
Размер (Д x Ш x В)
R-16, R-CAN
(в горшке)
640 г
800 г
18 х 9,7 х 4,4 см
Компакт-М
(в горшке)
640 г
800 г
18 х 9 х 7 см
Compact-V (в горшке)
1,5 кг
21,5 х 16 х 6,5 см
Стр.9
РАЗРЕШЕНИЯ И СЕРТИФИКАТЫ
®
Идентификатор FCC в США: SJ7BCD915
КАНАДА IC: 2634B-BCD915
© NBB Controls + Components AG
Отто-Хан-Штрассе 3-5
DE-75248 Ölbronn-Dürrn
Тел.: 0 72 37/9 99 - 0
Факс: 0 72 37/9 99 - 1 99
электронная почта: sales @ nbb.de
http://www.nbb.de
Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
Bedienungsanleitung Planar-B, -C, -D, США, Канада, 915 МГц,
englisch, Teile-Nr. 3.150.1340, стенд 06.09
Стр.10

PLANAR SYSTEMS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | Искать руководство в Интернете

Руководства пользователя для плоских систем

Ищете помощь по продукту Planar Systems ? Вы потеряли руководство пользователя? Загрузите руководство Planar Systems, в котором вы найдете инструкции по установке, использованию, обслуживанию и обслуживанию вашего продукта.Найдите свое руководство по эксплуатации, используя кнопку поиска или выполнив поиск конкретного продукта Planar Systems в соответствующей категории.

Выберите категорию :
Коммерческие мониторы — Крепления для настольных мониторов — Настенные крепления для мониторов — Компьютерные мониторы

Отображение : 1-10 продуктов Всего: 55 товаров
1 | 2 | 3. .. 6
Planar Systems Simplicity Series SL4851 48-дюймовый класс

Рекламируйте свой бизнес в цифровом виде с помощью 48-дюймового коммерческого светодиодного дисплея Planar Simplicity Series SL4851 с разрешением Full HD. Он поддерживает HDMI, DVI, VGA, компонентное видео и источники USB, а также совместное использование контента через локальную сеть и мобильные устройства, чтобы вы могли получать свое сообщение напротив практически любого источника.SL4851 также оснащен двумя встроенными динамиками мощностью 10 Вт, так что вы …
Planar Systems PXL2471MW 24 «16: 9 IPS

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее Благодаря расширенным углам обзора 178 ° по горизонтали и вертикали на 24-дюймовом IPS-мониторе 16: 9 PXL2471MW от Planar Systems, на экран можно смотреть под разными углами без ухудшения четкости. Помимо улучшенных углов обзора, этот монитор оснащен разрешением Full HD 19 …
Planar Systems PLL1500M 15-дюймовый ЖК-дисплей 4: 3

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее Разработанный для различных приложений, 15-дюймовый ЖК-монитор 4: 3 PLL1500M от Planar Systems имеет разрешение 1024 x 768, коэффициент контрастности 700: 1, яркость 300 кд / м² и время отклика 8 мс для более динамичного просмотра с уменьшенным двоением изображения….
Planar Systems PLL1710 17-дюймовый ЖК-дисплей 5: 4

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее xcxvsuwdcqfuuaetfxvfrdteaxvxtxdbufu 17-дюймовый ЖК-монитор 5: 4 PLL1710 от Planar Systems с соотношением сторон 5: 4 может поддерживать различный мультимедийный контент. Дисплей имеет разрешение 1280 x 1024 , контрастность 1000: 1, время отклика 5 мс, яркость 250 кд / м²…
Planar Systems PXL2470MW 24 «16: 9 IPS

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее Благодаря расширенным углам обзора 178 ° по горизонтали и вертикали на 24-дюймовом IPS-мониторе 16: 9 PXL2470MW от Planar Systems, на экран можно смотреть под разными углами без ухудшения четкости.Помимо улучшенных углов обзора, этот монитор оснащен разрешением Full HD 19 …
Planar Systems PLL2210W 21,5 «16: 9 ЖК-дисплей

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее xcxvsuwdcqfuuaetfxvfrdteaxvxtxdbufu Благодаря тонкой конструкции ЖК-монитор PLL2210W 21,5 дюйма 16: 9 от Planar Systems может поместиться практически на любой рабочий стол.В дополнение к тонкому дизайну дисплей предлагает разрешение Full HD 1920 x 1080, а также коэффициент контрастности 1000: 1, 25 …
Planar Systems PLL 2410W 24 «16: 9 ЖК-дисплей

10 факторов, которые следует учитывать при выборе монитора для редактирования видео Подробнее wuqtrcexdasbaqtcawasfcvvvdbuuuduzfcrwz 24-дюймовый ЖК-монитор PLL2410W с соотношением сторон 16: 9 от Planar Systems разработан с учетом требований к энергоэффективности. Рекомендуемое время использования — до 16 часов в день.Сниженное энергопотребление не снижает производительности, так как этот мо …
Planar Systems Simplicity Series SL6551 Класс 65 дюймов

Рекламируйте свой бизнес в цифровом виде с помощью 65-дюймового коммерческого светодиодного дисплея Planar Simplicity Series SL6551 с разрешением Full HD. Он поддерживает HDMI, DVI, VGA, компонентное видео и источники USB, а также совместное использование содержимого LAN и мобильных устройств, чтобы вы могли получать сообщения напротив практически любого источника.SL6551 также оснащен двумя встроенными динамиками мощностью 10 Вт, так что вы …
1 | 2 | 3 … 6
Отображение : 1-10 товаров Всего: 55 товаров


Запрос руководства
Не можете найти нужную инструкцию по эксплуатации? Сообщите нам, и мы постараемся добавить недостающее руководство:

Ищу мануал / Запрос мануала

Текущие запросы на инструкции по эксплуатации :

винтажная портативная радиостанция panasonic RF-1404L…

POLAROID ISO 48 ПОСТАВЛЯЕТСЯ С РУКОВОДСТВОМ …
Teradek Cubelet 255 405 …
Загрузка руководства AKAI MPD218 в формате PDF …
LEATHERMAN OHT Multi-Tool …

Обсуждение
Последние материалы обсуждения :

CA-2 Хроматический тюнер Korg
Имя: Аннеке Ван Влит
Хроматический тюнер Korg CA-2
Я только что купил хроматический тюнер CA-2 Korg.Стрелка, показывающая, острая я или плоская, не появляется — есть предложения? …

Руководство пользователя
Имя: Sreejith
Vrorbit Theater 2D 3D 2K VR
Руководство пользователя гарнитуры vr vrorbit Theater …
Red dot manual
Имя: Paul ross
Tasco TRD130T 1×30 Red Dot Reflex
Эй, безумная идея, но почему бы не положить руководство в пакет, в котором оно было? …
ПОМОЩЬ !!!!!!!!!!!!!!!!!!!!!!!!! !!!!!
Имя: sharon shuler
Портал Facebook
Привет, 5 апреля Я попросил руководство пользователя для портала facebook WD50JM806-00285-02 10-дюймовые встроенные порталы alexa, я купил 2 из них и один с большим экраном.Мне нужна копия в руке, иначе деньги, потраченные на эти 3 предмета, потрачены впустую. электронные письма, которые я получил, не помогают. w …
оригинальное руководство
Имя: john lee
M-Audio Accent Stage Piano Module с
Есть ли место, где я могу купить оригинальное руководство для M-Audio Accent Module, а не загружать файл PDF? …


% PDF-1.6 % 14755 0 объект > эндобдж xref 14755 208 0000000016 00000 н. 0000009234 00000 п. 0000009488 00000 н. 0000009519 00000 п. 0000009566 00000 н. 0000009605 00000 н. 0000009746 00000 н. 0000009987 00000 н. 0000010059 00000 п. 0000010164 00000 п. 0000011959 00000 п. 0000012719 00000 п. 0000012859 00000 п. 0000013434 00000 п. 0000013702 00000 п. 0000013976 00000 п. 0000014278 00000 п. 0000034294 00000 п. 0000050467 00000 п. 0000054294 00000 п. 0000054530 00000 п. 0000054748 00000 п. 0000058642 00000 п. 0000208079 00000 н. 0000209074 00000 н. 0000209603 00000 н. 0000209719 00000 н. 0000312763 00000 н. 0000312806 00000 н. 0000312870 00000 н. 0000313015 00000 н. 0000313150 00000 н. 0000313303 00000 н. 0000313445 00000 н. 0000313600 00000 н. 0000313723 00000 н. 0000313868 00000 н. 0000314033 00000 н. 0000314133 00000 п. 0000314276 00000 н. 0000314419 00000 н. 0000314525 00000 н. 0000314674 00000 н. 0000314821 00000 н. 0000314959 00000 н. 0000315099 00000 н. 0000315255 00000 н. 0000315403 00000 н. 0000315555 00000 н. 0000315701 00000 н. 0000315841 00000 н. 0000315999 00000 н. 0000316116 00000 н. 0000316240 00000 н. 0000316385 00000 н. 0000316514 00000 н. 0000316629 00000 н. 0000316714 00000 н. 0000316812 00000 н. 0000316906 00000 н. 0000317056 00000 н. 0000317151 00000 н. 0000317249 00000 н. 0000317384 00000 н. 0000317489 00000 н. 0000317652 00000 н. 0000317754 00000 н. 0000317875 00000 н. 0000318001 00000 н. 0000318086 00000 н. 0000318216 00000 н. 0000318388 00000 н. 0000318483 00000 н. 0000318575 00000 н. 0000318699 00000 н. 0000318818 00000 н. 0000318989 00000 н. 0000319091 00000 н. 0000319193 00000 н. 0000319358 00000 н. 0000319464 00000 н. 0000319574 00000 н. 0000319740 00000 н. 0000319877 00000 н. 0000319977 00000 н. 0000320127 00000 н. 0000320225 00000 н. 0000320373 00000 н. 0000320464 00000 н. 0000320618 00000 н. 0000320747 00000 н. 0000320904 00000 н. 0000321071 00000 н. 0000321168 00000 н. 0000321317 00000 н. 0000321420 00000 н. 0000321528 00000 н. 0000321644 00000 н. 0000321758 00000 н. 0000321865 00000 н. 0000321989 00000 н. 0000322158 00000 н. 0000322268 00000 н. 0000322466 00000 н. 0000322578 00000 н. 0000322741 00000 н. 0000322852 00000 н. 0000323036 00000 н. 0000323176 00000 н. 0000323325 00000 н. 0000323437 00000 н. 0000323599 00000 н. 0000323704 00000 н. 0000323854 00000 н. 0000323947 00000 н. 0000324052 00000 н. 0000324151 00000 н. 0000324268 00000 н. 0000324367 00000 н. 0000324465 00000 н. 0000324618 00000 н. 0000324715 00000 н. 0000324840 00000 н. 0000324967 00000 н. 0000325138 00000 н. 0000325257 00000 н. 0000325381 00000 н. 0000325505 00000 н. 0000325625 00000 н. 0000325713 00000 н. 0000325816 00000 н. 0000325958 00000 н. 0000326075 00000 н. 0000326166 00000 н. 0000326308 00000 н. 0000326427 00000 н. 0000326521 00000 н. 0000326665 00000 н. 0000326785 00000 н. 0000326914 00000 н. 0000327054 00000 н. 0000327170 00000 н. 0000327256 00000 н. 0000327361 00000 н. 0000327509 00000 н. 0000327609 00000 н. 0000327752 00000 н. 0000327847 00000 н. 0000327957 00000 н. 0000328101 00000 н. 0000328223 00000 н. 0000328328 00000 н. 0000328439 00000 н. 0000328582 00000 н. 0000328707 00000 н. 0000328852 00000 н. 0000328976 00000 н. 0000329077 00000 н. 0000329224 00000 н. 0000329322 00000 н. 0000329419 00000 н. 0000329564 00000 н. 0000329661 00000 н. 0000329773 00000 н. 0000329880 00000 н. 0000329991 00000 н. 0000330137 00000 н. 0000330236 00000 н. 0000330345 00000 н. 0000330457 00000 н. 0000330557 00000 н. 0000330666 00000 н. 0000330772 00000 н. 0000330879 00000 н. 0000330986 00000 п. 0000331096 00000 н. 0000331204 00000 н. 0000331313 00000 н. 0000331420 00000 н. 0000331525 00000 н. 0000331636 00000 н. 0000331744 00000 н. 0000331891 00000 н. 0000332020 00000 н. 0000332135 00000 н. 0000332283 00000 н. 0000332384 00000 н. 0000332494 00000 н. 0000332614 00000 н. 0000332718 00000 н. 0000332837 00000 н. 0000332945 00000 н. 0000333049 00000 н. 0000333157 00000 н. 0000333267 00000 н. 0000333365 00000 н. 0000333497 00000 н. 0000333636 00000 н. 0000333728 00000 н. 0000333842 00000 н. 0000333953 00000 н. 0000334117 00000 н. 0000334220 00000 н. 0000334326 00000 н. 0000334419 00000 н. 0000334513 00000 н. 0000008881 00000 н. 0000004555 00000 н. трейлер ] >> startxref 0 %% EOF 14962 0 объект > поток xY} T ׶3

Planar HB Series Huddle Board Руководство пользователя [HB75, HB86]

Planar® HB Series Huddle Board

© Planar Systems, Inc., июнь 2020 г.Все права защищены.
Этот документ нельзя копировать в любой форме без разрешения Planar. Информация в этом документе может быть изменена без предварительного уведомления.
Информация о товарных знаках
Windows ™ является товарным знаком Microsoft Corp.
Все другие компании являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.
Заявление об ограничении ответственности
Информация, содержащаяся в этом документе, может быть изменена без предварительного уведомления. Planar Systems, Inc. не дает никаких гарантий в отношении этого материала.Несмотря на то, что при подготовке этого руководства были приняты все меры предосторожности, Компания не несет ответственности за ошибки или упущения, содержащиеся в нем, а также за случайные или косвенные убытки, связанные с предоставлением, исполнением или использованием этого материала.
Гарантия и планы обслуживания Гарантия и планы обслуживания
Planar помогут вам максимизировать ваши вложения, обеспечивая отличную поддержку, время безотказной работы дисплея и оптимизацию производительности. От послепродажной технической поддержки до полного набора депо — наши услуги выполняются обученными сотрудниками.Когда вы покупаете продукт Planar, вы получаете больше, чем просто дисплей; вы получаете обслуживание и поддержку, необходимые для максимизации вложений. Чтобы найти последнюю информацию о гарантии и обслуживании вашего продукта Planar, посетите http://www.planar.com/support

Коды RS232
Управление

RS232 не является необходимым для работы, но представляет собой удобный способ управления дисплеями с компьютера на расстоянии. Большинство вещей, которые вы можете делать с помощью пульта дистанционного управления, вы можете делать с помощью команд RS232. Кроме того, вы можете отправлять запросы на дисплеи и узнавать текущие настройки и значения.

1. Формат команды RS232

Команды, отправляемые на дисплей, имеют следующий формат:
XX YY ZZ
Где:

  • «XX» — это код команды.
  • «YY» — это байт адреса. Для этого продукта YY = «00».
  • «ZZ» — это байт данных в шестнадцатеричном формате. Если ZZ = «ff», команда является командой чтения. В противном случае команда является командой записи.

Ответы с дисплея используют тот же формат, что и команды. Данные ответа следующие:

  • Для команд, которые имеют недопустимый формат или не распознаются дисплеем, дисплей не отправляет никакого ответа.
  • Для допустимых команд записи дисплей будет отвечать теми же данными команды. Пример команды включения:
    [Команда для отображения] ka 00 01
    [Ответ с дисплея] ka 00 01
  • Для допустимых команд чтения дисплей будет отвечать теми же данными команды, но с указанием «ZZ» вместо фактического значения настройки. Пример команды чтения источника входного сигнала при текущем значении HDMI 1:
    [Команда для отображения] kb 00 ff
    [Ответ с дисплея] kb 00 09
2.Настройка подключения

Соединение RS232 должно использовать следующие настройки:

Разъем RS232 дисплея имеет прямую проводку со следующей распиновкой:

  • Контакт 2: выход Tx
  • Контакт 3: Rx в
  • Контакт 5: Земля
  • Оболочка: Земля
  • Все остальные контакты: Нет подключения
    По умолчанию функция RS232 отключена на дисплее. Чтобы включить функцию RS232, установите для параметра «Управление RS232C» на дисплее значение «Вкл.».Дополнительные сведения см. В меню «Дополнительные функции» в руководстве пользователя Huddle Board Planar серии HB.

Примечание. Команды RS232 по локальной сети могут быть выполнены путем открытия TCP-соединения на порту 4660 с дисплеем.

  • Если для параметра Power Management установлено значение Standby Mode, поддержка LAN в режиме ожидания отключена.
  • Если для параметра Power Management установлено значение Networked Standby Mode, дисплей будет распознавать только пакет Wake-on-LAN в режиме ожидания. Используйте пакет Wake-on-LAN для включения дисплея вместо обычной последовательной команды Power On.
  • Если для параметра Power Management установлено значение Fast Startup, полная поддержка LAN доступна в режиме ожидания.
3. Таблицы команд

Примечание. Некоторые команды доступны только в более поздних версиях прошивки. Пожалуйста, обновите прошивку до последней версии, если встречаются неподдерживаемые команды.

Примечание: Команда версии MCU поддерживается только в режиме ожидания.

4. Пример

Управление питанием
Включить питание монитора
[Команда]: ka 00 01
[Ответ]: ka 00 01
Выключить питание монитора
[Команда]: ka 00 00
[Ответ]: ka 00 00
Считать мощность монитора состояние при включении монитора
[Команда]: ka 00 ff
[Ответ]: ka 00 01

Настройка дисплея
Установить яркость на 65
[Команда]: kh 00 41
[Ответ]: kh 00 41

Другое управление
Неверный код команды
[Команда]: za 00 75
[Ответ]: [Нет]

Доступ к веб-сайту технической поддержки Planar
Перейдите на сайт www.planar.com/support, чтобы найти следующие документы и ресурсы поддержки:

  • Руководство пользователя
  • RS232 Руководство пользователя
  • Драйверы сенсорного экрана
  • Стандартные гарантии
  • Номер горячей линии поддержки Planar и адрес электронной почты

Planar HB Series Huddle Board RS232 Руководство пользователя
020-1393-00A

Узнайте больше об этом руководстве и загрузите PDF:

Planar HB Series Huddle Board Руководство пользователя [HB75, HB86] — Оптимизированный PDF Руководство пользователя Huddle Board
Planar HB Series [HB75, HB86] — Исходный PDF

Planar Helium PCT2235 Сенсорный экран 22-дюймовый ЖК-монитор с разрешением Full HD и гелиевой подставкой: руководство пользователя

  • СТРАНИЦА 1

    Сенсорный светодиодный ЖК-монитор PCT2235 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ www.планарный.

  • СТРАНИЦА 2

    Содержание Инструкции по эксплуатации ………………………………… ………………………………………….. ………………………………………….. …….. 1 Инструкции по распаковке ………………………………… ………………………………………….. ………………………………………….. …… 3 Меры предосторожности ………………………………….. ……………………………………………………………………………. …………….

  • СТР. 3

    Инструкции по эксплуатации Благодарим вас за покупку мультисенсорного ЖК-монитора PCT2235 со светодиодной подсветкой по краям. Пожалуйста, внимательно прочтите это руководство перед установкой. ЗАЯВЛЕНИЕ FCC О РАДИОЧАСТОТАХ ПРЕДУПРЕЖДЕНИЕ: (ДЛЯ МОДЕЛЕЙ, СЕРТИФИЦИРОВАННЫХ FCC) Этот светодиодный монитор был протестирован и признан соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения надлежащей защиты от вредных помех при установке в жилых помещениях.

  • СТРАНИЦА 4

    COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC) Ce moniteur a été testé testé un à. , suivant la partie 15 of Règlements de la FCC. Это ограничивает ее развитие, чтобы обеспечить удовлетворительную защиту, препятствующую помехам при установке. Ce moniteur génère, используйте радиостанцию ​​et peut radier de l’énergie de fréquence.

  • СТРАНИЦА 5

    Инструкции по распаковке Извлеките сенсорный ЖК-монитор из упаковки и снимите пластиковый пакет и пенополистирол. Вытяните основание из параллельного положения по сравнению с панелью в вертикальное. Отрегулируйте угол наклона панели от 15 ° вперед до 70 ° назад. Меры предосторожности Следуйте всем предупреждениям, мерам предосторожности и обслуживанию, рекомендованным в этом руководстве пользователя, чтобы продлить срок службы вашего устройства. Надо: выключить изделие перед чисткой.

  • СТРАНИЦА 6

    Consignes de sécurité Respectez tous les avertissements, les precautions et consil d’entretien recmands dans ce manuel de l’utilisateur for maximiser la durée de vie de votre appareil.A faire: Éteindre le produit avant de le nettoyer. Поверхность тактильной поверхности очищена от чистого шифона и пропитана чистой тканью для коммерции для стекловолокна или меланжа с изопропилированием и водой в соотношении 50/50.

  • СТРАНИЦА 7

    Обзор упаковки Сенсорный ЖК-монитор Кабель питания Сигнальный кабель VGA Кабель аудиовхода Кабель USB (от A до B) Кабель DisplayPort Обертывание кабеля Салфетка для очистки Руководство пользователя 5

  • СТРАНИЦА 8

    Вид спереди устройство ① ② ③ ④ ① Включение / выключение экранного меню ② Прокрутка вниз / регулировка уменьшения / яркости / авто * ③ Прокрутка вверх / регулировка увеличения / уменьшение синего света * ④ Выбор входа / подтверждение выбора ⑤ Включение / выключение питания ⑥ Светодиодный индикатор * Горячий Клавиши Инструкции см. в разделе «Использование экранного меню» на стр. 8.

  • СТРАНИЦА 9

    Вид продукта сзади ① ② ③ ④ ① Вход питания ② USB-порт восходящего потока (на ПК) ③ Вход DisplayPort (20-контактный DisplayPort) ④ Вход HDMI (19-контактный HDMI) ⑤ Вход VGA ( D-Sub, 15 контактов) ⑥ Аудиовход 7 ⑤ ⑥

  • СТР. 10

    Быстрая установка 1. 2. 3. 4. 5. 6. Подключите источник видеосигнала VGA, HDMI или DisplayPort от монитора к компьютеру. Убедитесь, что и монитор, и компьютер выключены. Пожалуйста, обрати внимание. Монитор поставляется только с кабелями VGA и DisplayPort.Кабель HDMI можно приобрести отдельно от поставщика кабеля. Подключите аудиокабель от аудиовыхода компьютера к аудиовходу монитора. Подключите USB-кабель от компьютера к монитору.

  • СТР. 11

    Основные операции и инструкции по калибровке / сбросу Перед использованием сенсорного ЖК-монитора со светодиодной подсветкой: Подключите внешнее оборудование надлежащим образом. Вставьте вилку кабеля питания, и индикатор питания загорится оранжевым. Включение / выключение питания Чтобы включить / выключить сенсорный ЖК-монитор со светодиодной подсветкой: Нажмите кнопку питания на передней правой стороне.Индикатор питания светится синим, когда сенсорный ЖК-монитор включен. Использование экранного меню. Используйте экранное меню для настройки параметров с помощью кнопки меню на передней панели сенсорного ЖК-монитора со светодиодной подсветкой.

  • СТР. 12

    Вариант 2: экранное меню и блокировка кнопки питания — все 5 кнопок, включая кнопку «ПИТАНИЕ», заблокированы. Нажмите и удерживайте кнопку 1 и кнопку ▼ в течение 10 секунд, чтобы заблокировать все 5 кнопок. На сенсорном ЖК-мониторе со светодиодной подсветкой в ​​течение 3 секунд будет отображаться сообщение «КНОПКА ПИТАНИЯ ЗАБЛОКИРОВАНА», и это сообщение автоматически исчезнет.Повторите этот шаг, чтобы разблокировать. Инструкции по калибровке / сбросу PCT2235: PCT2235 доступен с USB-подключением.

  • СТР. 13

    Расширенные операции — экранное меню Экранное меню можно использовать для настройки различных параметров сенсорного ЖК-монитора со светодиодной подсветкой. Нажмите кнопку 1, чтобы отобразить экранное меню, и используйте ▲ или ▼, чтобы выбрать нужное экранное меню. Функция короткой обрезки с помощью кнопки (кнопок) АВТОМАТИЧЕСКАЯ НАСТРОЙКА ИЗОБРАЖЕНИЯ: для автоматической настройки горизонтального положения, вертикального положения, фазы (точная настройка) и синхронизации (H.Размер) экрана. КОНТРАСТ / ЯРКОСТЬ: для ручной настройки контрастности, яркости, режима ECO и перегрузки изображения на экране.

  • СТР. 14

    ПЕРЕГРУЗКА: позволяет пользователю изменять силу перегрузки. Улучшите качество движущихся изображений. ВЫБОР ВХОДА: при нажатии кнопки Выбор входа измените входной сигнал на VGA, HDMI, ДИСПЛЕЙПОРТ или АВТО. AUDIO ADJUST: для настройки аудиофункций. ГРОМКОСТЬ: для регулировки громкости выхода динамика. MUTE: Включение / выключение отключения звука.АУДИОВХОД: при входе HDMI выберите источник звука: HDMI или LINE-IN.

  • СТР.15

    H./V. ПОЛОЖЕНИЕ: для регулировки горизонтального и вертикального положения видео. ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ: ▲: перемещение экрана вправо, ▼: перемещение экрана влево. ВЕРТИКАЛЬНОЕ ПОЛОЖЕНИЕ: ▲: перемещение экрана вверх, ▼: перемещение экрана вниз. ГОРИЗОНТАЛЬНЫЙ РАЗМЕР: для регулировки ширины изображения на экране. ▲: увеличить ширину изображения на экране, ▼: уменьшить ширину изображения на экране. FINE TUNE: для настройки времени задержки данных и часов.Нажмите ▲ или ▼, чтобы настроить по своему усмотрению.

  • СТРАНИЦА 16

    Поддержка режимов синхронизации СТАНДАРТНЫЙ VGA VGA MAC VESA VESA VESA VESA VESA VESA MAC VESA VESA VESA VESA VESA MAC VESA VESA VESA VESA CVT VESA VESA 640 x 400 @ 60 Гц VESA VESA 640 x 400 @ РАЗРЕШЕНИЕ VESA 640 x 400 @ 60 Гц При 67 Гц 640 x 480 при 72 Гц 640 x 480 при 75 Гц 800 x 600 при 56 Гц 800 x 600 при 60 Гц 800 x 600 при 72 Гц 800 x 600 при 75 Гц 832 x 624 при 75 Гц 1024 x 768 при 60 Гц 1024 x 768 при 70 Гц 1024 x 768 При 75 Гц 1280 x 960 при 60 Гц 1152 x 864 при 75 Гц 1152 x 870 при 75 Гц 1280 x 1024 при 60 Гц 1280 x 1024 при 75 Гц 1440 x 900 при 60 Гц 1440 x 900 при 75 Гц 1

  • СТРАНИЦА 17

    Техническая информация Питание панели Управление 21.5 ”TFT (со светодиодной подсветкой) Нормально Вкл .: 27 Вт (стандартно), 35 Вт (максимум) Режим ECO 1 Вкл: 22,2 Вт (типичный) Режим ECO 2 Вкл: 18,5 Вт (типичный) Режим ECO 3 Вкл: 13,4 Вт ( типичный) Режим ожидания:

  • СТРАНИЦА 18

    Инструкции по установке для настенного крепления Кронштейн для настенного крепления не входит в комплект. Выключите питание, затем отсоедините кабели от сенсорного ЖК-монитора со светодиодной подсветкой перед выполнением описанной ниже процедуры. 1. Положите сенсорный ЖК-монитор экраном вниз на мягкую поверхность. 2. Следуйте инструкциям, прилагаемым к комплекту для настенного крепления.ПРИМЕЧАНИЕ 100 мм x 100 мм расположение отверстий VESA (n = 4), M4, шаг = 0.

  • СТРАНИЦА 19

    Устранение неполадок Нет питания Убедитесь, что шнур питания переменного тока надежно подключен к адаптеру питания, а источник питания надежно подключен к сенсорному ЖК-монитору со светодиодной подсветкой. Подключите другое электрическое устройство к розетке, чтобы убедиться, что розетка подает надлежащее напряжение. Убедитесь, что все сигнальные кабели подключены. Питание включено, но изображение на экране отсутствует. Убедитесь, что видеокабель, поставляемый с сенсорным светодиодным ЖК-монитором, плотно прикреплен к порту видеовыхода на задней панели компьютера.В противном случае плотно закрепите его.

  • СТР. 20

    Кабели и аксессуары Planar Поддерживающие кабели и аксессуары Чтобы найти кабели и аксессуары для монитора Planar, сенсорного экрана или других продуктов Planar, посетите наш интернет-магазин по адресу www.PlanarOnline.com. Техническая поддержка Посетите Planar по адресу http://www.planar.com/support для получения руководств по эксплуатации, информации о гарантии и доступа к технической библиотеке Planar для онлайн-поиска и устранения неисправностей.

  • СТРАНИЦА 21

    © 06/2016 Planar Systems, Inc.04/16 Planar является зарегистрированным товарным знаком Planar Systems, Inc. Остальные торговые марки и наименования являются собственностью соответствующих владельцев. Техническая информация в этом документе может быть изменена без предварительного уведомления.

    • Planar PXL2230MW UG EN 130108 Руководство пользователя К F170c84d effd 4fcb 8977 a972e3bc17dd

    9

    Color Adjust: Выбор цвета для улучшения яркости и насыщенности цвета

    между 9300K, 6500K и User Color.

    9300K: добавляет синий цвет к изображению на экране, делая белый цвет более холодным.

    6500K: Добавляет красный цвет к изображению на экране для более теплого белого и более насыщенного красного.

    5400K: Добавляет зеленый цвет к изображению на экране для более темного цвета.

    Пользовательский цвет: индивидуальные настройки для красного (R), зеленого (G), синего (B).

    1. Нажмите кнопку 2, чтобы выбрать желаемый цвет.

    2. Нажмите кнопку ▼ или ▲, чтобы настроить выбранный цвет.

    Информация: для отображения информации о текущем входном сигнале, поступающем

    с графической карты вашего компьютера.

    Примечание. Дополнительную информацию об изменении разрешения и частоты обновления

    см. В руководстве пользователя графической карты.

    Ручная настройка изображения: для ручной настройки размера по горизонтали, H. / V. положение, точная настройка,

    Резкость, настройка видеорежима и предустановленный режим.

    Размер по горизонтали: для регулировки ширины изображения на экране.

    ▼: уменьшить ширину изображения на экране, ▲: увеличить ширину изображения на экране.

    В / В. Положение: для настройки горизонтального и вертикального положения видео.

    H. Положение: ▲: перемещение экрана вправо, ▼: перемещение экрана влево.

    V. Положение: ▲: перемещение экрана вверх, ▼: перемещение экрана вниз.

    Fine Tune: для регулировки времени задержки данных и часов.

    Нажмите ▼ или ▲ для настройки в соответствии с вашими предпочтениями.

    Резкость: для регулировки четкости сигнала с разрешением не Full HD (1920×1080) с помощью кнопки ▼

    или ▲.

    Регулировка видеорежима: для выбора видеорежима: полноэкранный или надэкранный.

    Полный экран: для выбора изображения в полноэкранном режиме.

    Over Screen: для выбора изображения, выходящего за пределы экрана.

    Соотношение сторон: выбор размера входного синхронизирующего изображения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
