Как определить размер резиновых уплотнительных колец круглого сечения
Многие наши клиенты часто спрашивают, как произвести замер резиновых уплотнительных колец используя штангенциркуль и поэтому мы решили на наглядном примере показать, как выполняется эта операция. Однако для начала мы рассмотрим наиболее часто встречающихся видов резиновых колец и их характеристики.

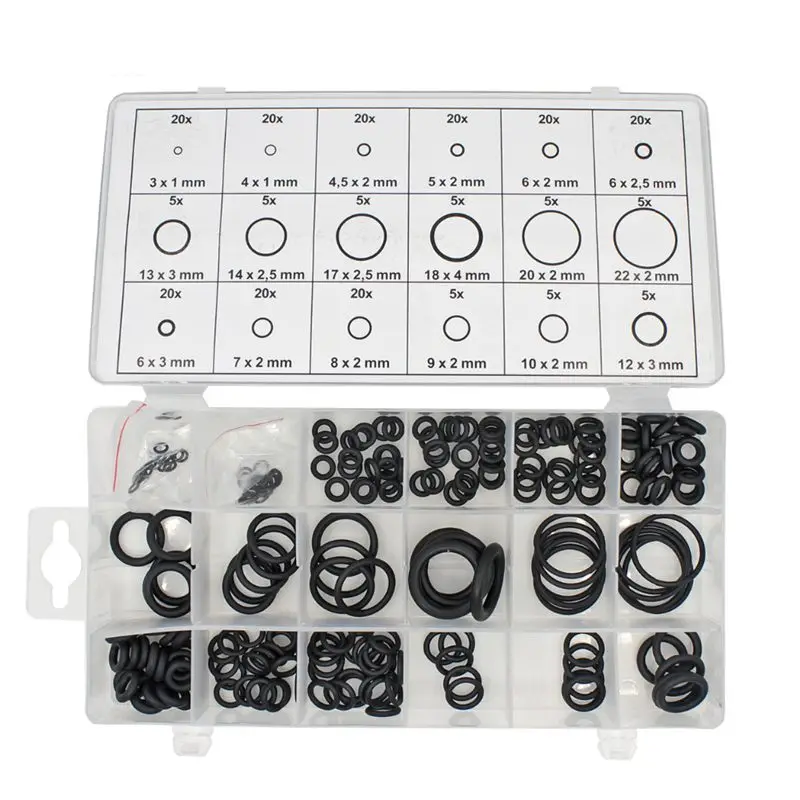

Резиновые уплотнительные кольца круглого сечения NBR
Первый тип — это резиновые уплотнительные кольца круглого сечения для подвижных и неподвижных в различных гидро-пневмо устройств. Их рабочий температурный диапазон варьируется в пределах от минус шестидесяти, до плюс двухсот градусов цельсия. Рабочее давление колеблется исходя из среды применения от десяти, до пятидесяти мегапаскаль.
Резиновые уплотнительные кольца круглого сечения FKM
Ко второму типу относятся резиновые уплотнительные кольца круглого сечения, материалом для изготовления которых служит фторкаучук.
Их также используют для создания уплотнений и применяют при температуре рабочей среды от минус двадцати, до плюс двухсот градусов цельсия. Характерной особенностью этого типа колец — является устойчивость к набуханию в топливно-масляных средах, а также в минеральных и синтетических маслах. Однако их не используют в воде.
Резиновые уплотнительные кольца круглого сечения VMQ
Третий тип — это силиконовые уплотнительные кольца круглого сечения, которые используют для устранения зазоров разных величин. Рабочий температурный диапазон этих колец начинается от минус шестидесяти градусов цельсия и доходит до двухсот тридцати градусов цельсия с возможностью кратковременной работы. Этот тип отличается устойчивостью к использованию морской и пресной воде, а также в условиях кислотных и щелочных сред. Кроме того, силиконовые кольца имеют устойчивость к озону и радиации. Сам по себе этот материал не токсичен, поэтому его достаточно часто используют в пищевой промышленности.

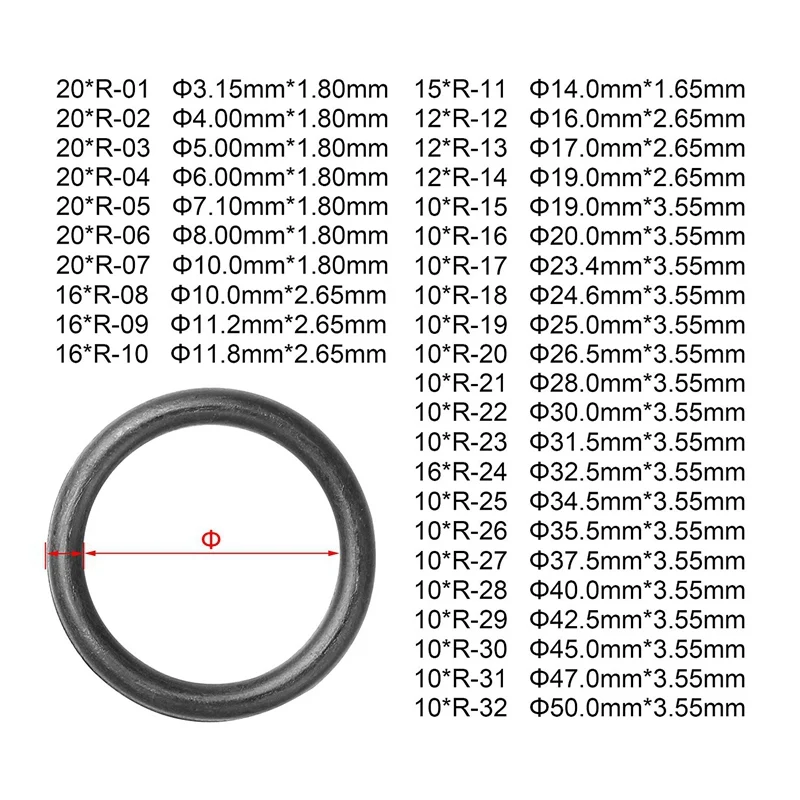

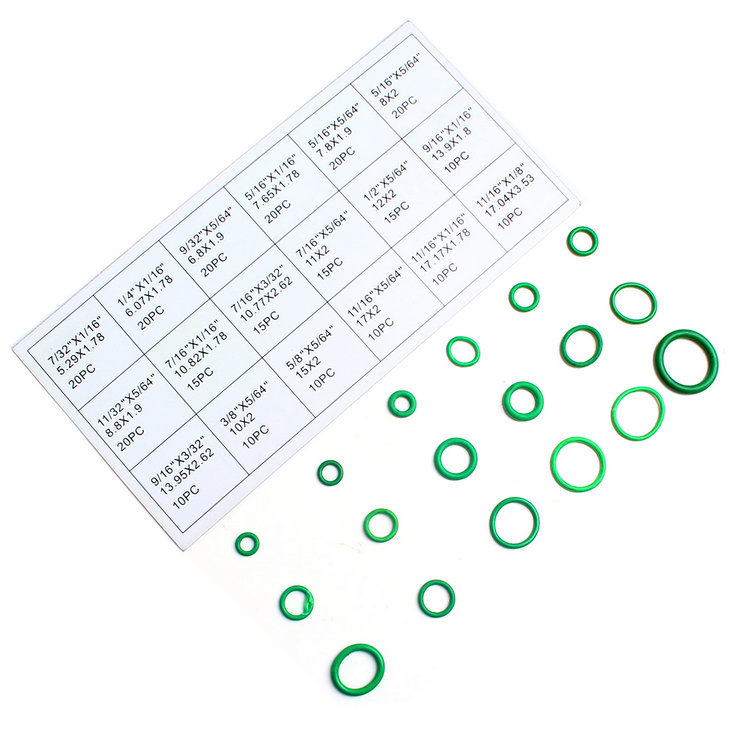

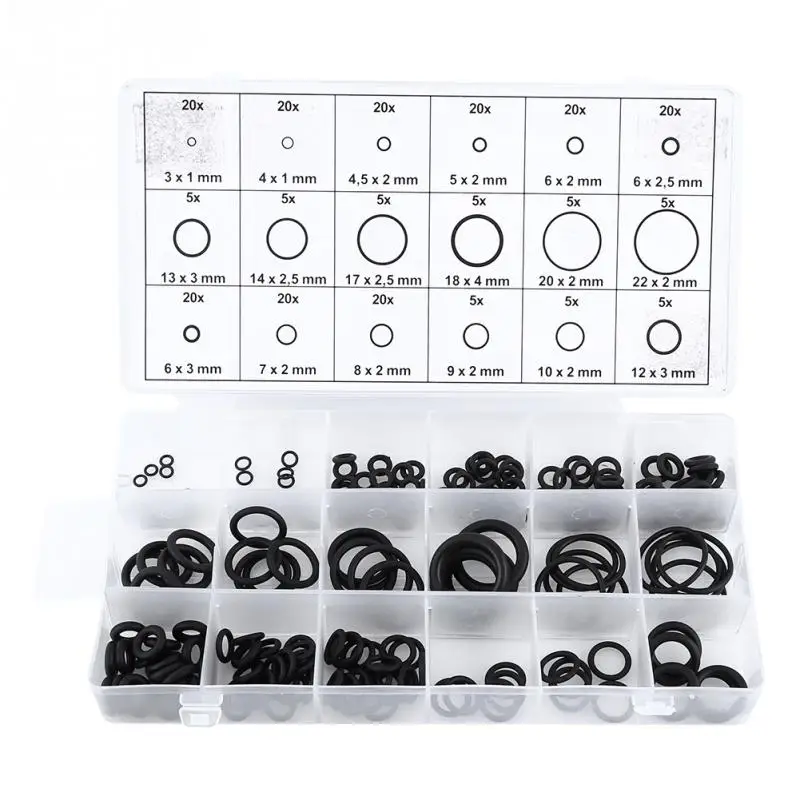

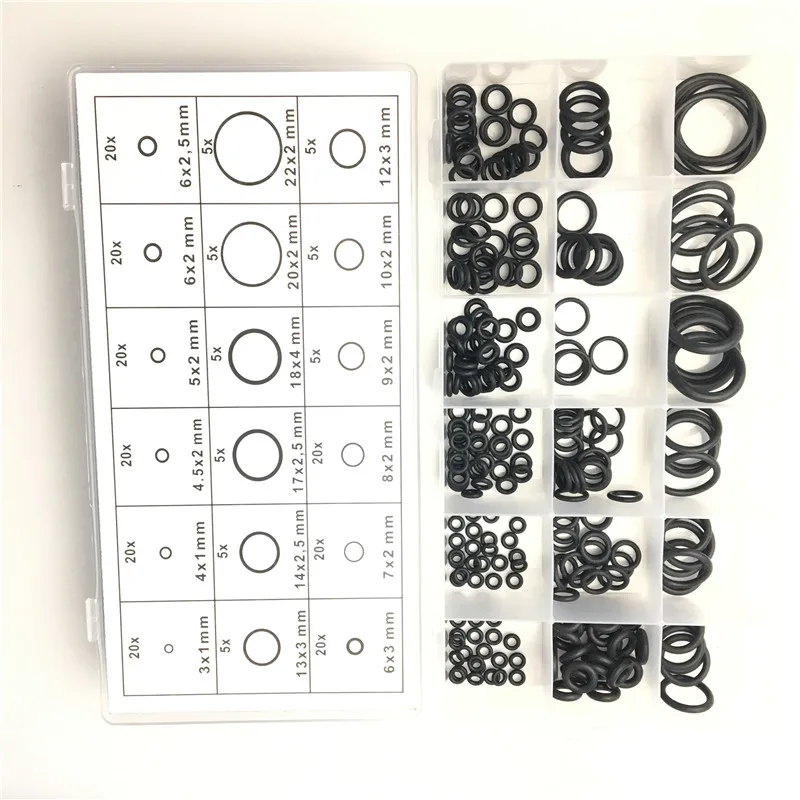

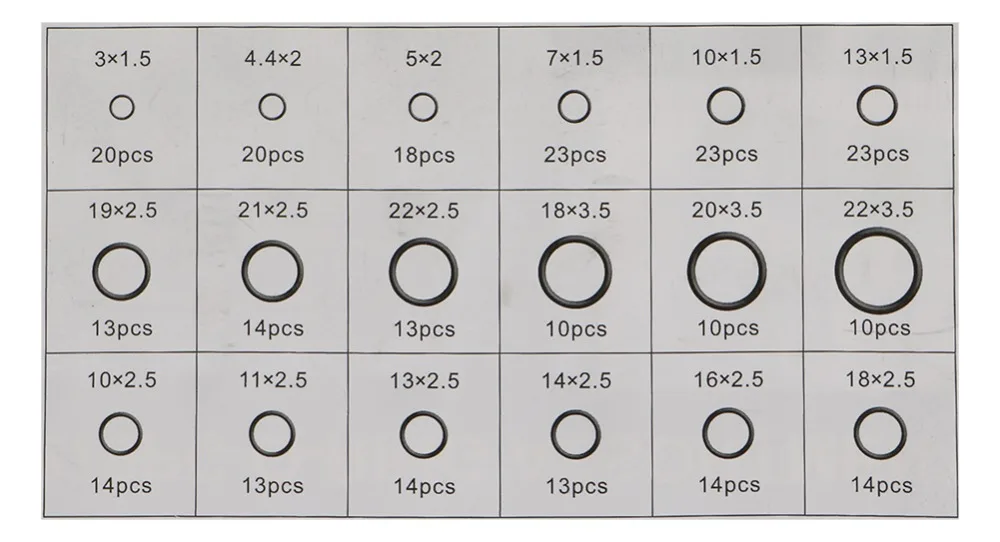

Размер резиновых уплотнительных колец круглого сечения

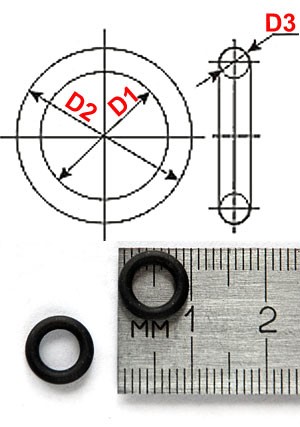

Теперь мы можем рассмотреть, как выполняется замер резиновых уплотнительных колец любого типа. Для выполнения этой операции нам понадобится штангенциркуль, в данном случае механический. Замер выполняется по двум внешним и внутренним кромкам изделия. Для того, чтобы узнать длину сечения, ширину сечения и толщину сечения.
Мобильное приложение O-Ring Master
O-Ring Master — это готовый инструмент для подбора стандартных типоразмеров резиновых колец круглого сечения. Когда вы используете это приложение, вам не обязательно иметь доступ к интернету. В дополнение к размерам O-Ring он также включает функции поиска X-Ring и Back-Up Ring. Используя его, Вы можете подобрать размеры необходимых Вам колец.
На этом все, с Вами была компания ООО “Овукс Базар”, и помните, мы поддерживаем работу Ваших механизмов!
© «Овукс Базар», при полном или частичном копировании материала ссылка на первоисточник обязательна.
Подбор резиновых колец по размеру
Главная » Статьи » Подбор резиновых колец по размеру
Расчет канавки под уплотнительное кольцо в корпусе или втулке
расчет размеров канавки и уплотнительного резинового кольца в корпусе онлайн
Онлайн сервис [разработанный нашей группой] позволяет проводить проверочный расчет размеров канавки под установку уплотнительного резинового кольца в корпусе или втулке. В отличие от известных табличных данных для канавок под уплотнительные кольца по ГОСТ, предлагаемый нами расчет предоставляет возможность быстро и эффективно вычислять параметры уплотнения с учётом материала уплотнительного кольца: NBR (СКН), EPDM (СКЭП), VITON (СКФ), допусков на его размеры, и размеры сопряжённых поверхностей для подвижного или неподвижногое соединения.
В результате расчета размеров канавки под уплотнительное кольцо в корпусе или втулке определяются расчетные параметры:
- номинальный диаметр канавки в корпусе (втулке) под установку резинового кольца;
- минимальный диаметр канавки в корпусе (втулке) под установку резинового кольца;
- номинальную высоту канавки под установку резинового кольца;
- минимальную высоту канавки под установку резинового кольца;
- максимальный диаметр сечения резинового уплотнительного кольца с учётом его растяжения*;
- минимальный диаметр сечения резинового уплотнительного кольца с учётом его растяжения*;
- максимальную расчетную степень обжатия резинового уплотнительного кольца*;
- среднюю расчетную степень обжатия резинового уплотнительного кольца;
- минимальную расчетную степень обжатия резинового уплотнительного кольца*;
- максимальную величину натяга (обжатия) уплотнительного резинового кольца по его наружному диаметру*;
- среднюю величину натяга (обжатия) уплотнительного резинового кольца по его наружному диаметру;
- минимальную величину натяга (обжатия) уплотнительного резинового кольца по его наружному диаметру*;
- максимальную ширину канавки в корпусе или втулке*;
- среднюю ширину канавки в корпусе или втулке;
- минимальную ширину канавки в корпусе или втулке*;
- среднее рабочее контактное давление в соединении уплотнения с учётом заданного перепада давления рабочей среды на кольце;
- максимальную силу трения при монтаже кольца и заданном угле заходной фаски*;
- среднюю силу трения при монтаже кольца и заданном угле заходной фаски;
- минимальную силу трения при монтаже кольца и заданном угле заходной фаски*;
- необходимую минимальную длину заходной фаски для его заданного угла.
Для тестового режима без ключа пользователя диапазон значений диаметров сечений резиновых колец ограничен от 1,65 мм до 3,80 мм, результаты расчётов, отмеченные * не выводятся.
Оценочный инженерный расчет размеров канавки под установку уплотнительного резинового кольца в корпусе или втулке проводится при температуре окружающей среды +20oС и не учитывает совместимость материала резинового кольца с рабочей средой, возможность выдавливания кольца в зазор, изменения размеров резинового кольца в процессе работы уплотнения, а также сопрягаемых с кольцом рабочих поверхностей деталей и другие особенности; диаметр вала (корпуса или втулки) ограничивается диапазоном значений от 12 мм до 100 мм.
Для проведения расчета посадочного места под уплотнительное резиновое кольцо вам следует выбрать тип соединения, необходимый диаметр сечения резинового кольца, а также выбрать и (или) ввести в соответствующие поля другие исходные данные и нажать кнопку Расчет !
Ознакомиться с профессиональным расчетом.
Выполняем профессиональные расчеты с выпуском чертежей на заказ.
www.highexpert.ru
Резиновые кольца прямоугольного сечения
Уплотнительные кольца прямоугольного сечения часто обозначаются в разных каталогах как R-ring seal. Дело в том, что R-ring — это сокращение от словосочетания rectangular ring, которое переводится на русский язык как прямоугольное кольцо, а слово seal подразумевает прокладку или же уплотнение.
Кстати говоря, в некоторых случаях резиновые уплотнительные кольца прямоугольного сечения имеют одинаковую по размерам толщину и высоту. Таким образом получается, что их сечение может быть еще в форме квадрата. Такой вид изделий называют уплотнительные кольца квадратного сечения.
Но по сути и круглые резиновые кольца и квадратные резиновые кольца представляют собой одну и ту же разновидность резинотехнических уплотнений. Как правило, изделия с такими сечениями обычно устанавливают только в статичных соединениях, но в некоторых случаях их применяют и в подвижных.
Такая особенность применения объясняется как раз формой сечения. Прямоугольные кромки при движении механизма испытывают значительно большее трение, нежели круглые кромки. В итоге уплотнительные кольца прямоугольного сечения в подвижных типах соединений изнашиваются чуть быстрее.
Для того чтобы немного уменьшить их износ, скорость возвратно-поступательного движения в соединении не должна превышать 0,5 метров в секунду. Также понизить износ можно если снять фаски, чтобы уменьшить площадь контакта с поверхностью. Но тогда рабочее давление должно быть не более 1 МПа.
А максимальное рабочее давление, которое смогут выдержать резиновые уплотнительные кольца прямоугольного сечения, составит 50 МПа. Естественно, в статичном соединении. Кстати говоря, диапазон рабочих температур для данных резинотехнических изделий зависит от используемой в них резины.
Марка резины | Материал изготовления | Температура эксплуатации |
NBR | Бутадиен-нитрильный каучук | От — 50°С До + 150°С |
FKM | Фторированный каучук | От — 25°С До + 200°С |
VMQ | Силиконовый каучук | От — 60°С До + 200°С |
Само собой, подбор резиновых уплотнительных колец прямоугольного сечения следует выполнять, в первую очередь, по материалу изготовления, а только потом по размерам.
Такой приоритет объясняется тем, подобные кольца могут использоваться в разных механизмах при различных рабочих условиях.
Например, при рабочей температуре в +80°С могут функционировать прямоугольные кольца из любого материала. Но если учесть, что рабочая среда — это кетоны и спирты, то здесь уже нужны уплотнительные изделия из фторкаучука. А если рабочей средой является бензин или бутан, то лучше кольца NBR.
Таким образом, хоть все эти материалы могут работать в смежных условиях, каждый из них имеет высокую стойкость к определенным веществам. В целом, уплотнительные кольца прямоугольного сечения в зависимости от резинотехнической смеси, легко функционируют в этих типах рабочих сред:
- В соляных растворах
- В кислотах и щелочах
- В кетонах и спиртах
- В воздухе и пару
- В морской и пресной воде
- В топливе, маслах, смазках
Кроме того, резиновые кольца прямоугольного сечения можно будет эксплуатировать еще в органических и неорганических растворителях.
За счет данных характеристик, эти изделия ценятся во многих промышленных отраслях, где ими уплотняют погрузчики, прессы, станки и подобные механизмы.
Кольца резиновые прямоугольного сечения ГОСТ 15180-86
Нужно обратить внимание на то, что резиновые кольца прямоугольного сечения не имеют собственного межгосударственного стандарта, а производятся по ГОСТ 15180-86, который регламентирует плоские эластичные прокладки из резины, паронита, фторопласта-4, картона и других материалов.
Однако некоторые предприятия все же разрабатывают собственные технические условия для производства этих уплотнений. Таким образом, возможно купить кольцо прямоугольного сечения ГОСТ 15180-86, а также кольца изготовленные по ТУ 2500-37600152106-94 или же по ТУ 38.105376-92.
В основном такие резинотехнические изделия применяют для фланцев различной арматуры, при этом возможно их использование в открытых фланцевых соединениях. Кроме того, они зачастую устанавливаются в соединениях разных трубопроводных систем как средство для надежной защиты от:
- Протекания рабочей среды
- Проникновения пыли
- Проникновения грязи
- Проникновения влаги
Иными словами, резиновые кольца прямоугольного сечения выполняют сразу две задачи: во-первых, они работают как предохранитель утечки рабочей жидкости, во-вторых, не дают частицам пыли, грязи или влаги и прочих элементов попадать внутрь соединения, тем самым защищая от загрязнений.

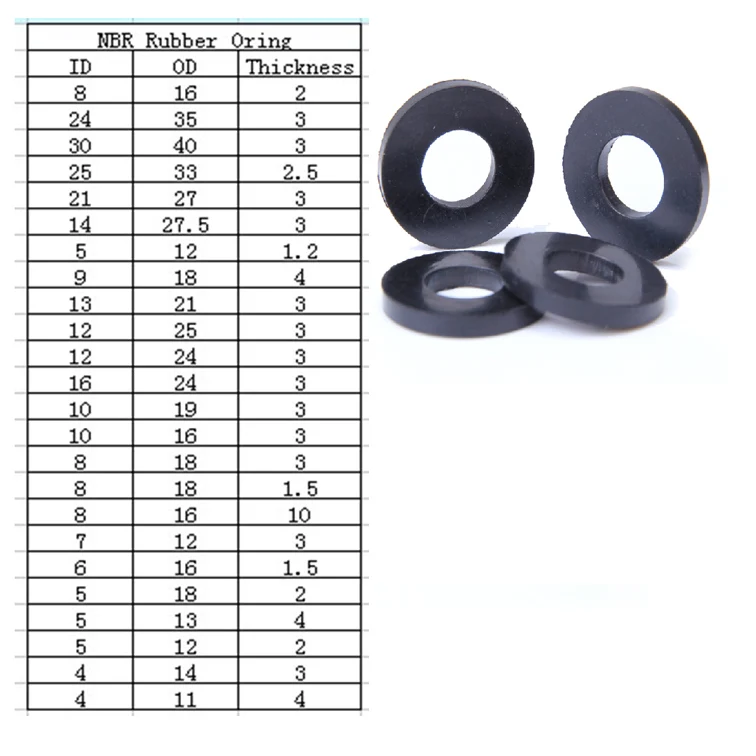

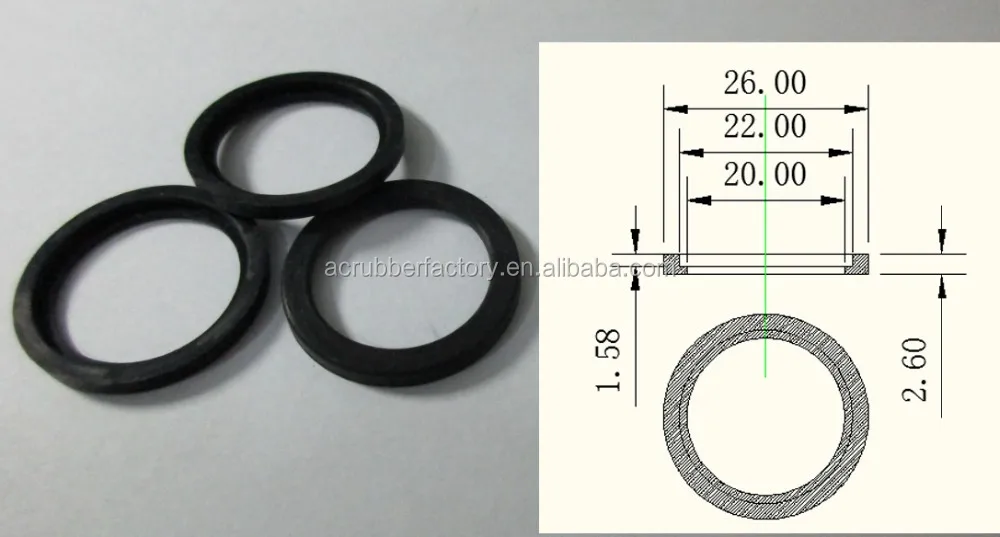

Размеры кольца прямоугольного сечения
Само собой, на различные соединения потребуются разные размеры колец прямоугольного сечения. Подбор таких уплотнительных изделий выполняют в соответствии с параметрами и характеристиками самого механизма. Для выбора точного размера потребуется специальная техническая маркировка.Маркировка резиновых уплотнительных колец прямоугольного сечения
Обозначение размера кольца на примере изделия 25х35х10 | ||
d | D | h |
25 мм. | 35 мм. | 10 мм. |
Диаметр штока | Диаметр цилиндра | Высота кольца |
Получается, что размеры колец прямоугольного сечения состоят всего из трех параметров: диаметра штока (внутреннего диаметра), диаметра цилиндра (внешнего диаметра), а также из высоты кольца. При этом исчисления ведутся в миллиметрах, а размеры соответствуют ГОСТ 15180-86 или же ТУ.
В некоторых случаях также возможно изготовление резиновых уплотнительных колец под заказ с индивидуальными типоразмерами по предоставленным чертежам. Однако в основном в промышленных механизмах используют следующие стандартные размеры резиновых колец прямоугольного сечения:
Внешний диаметр, мм | Внутренний диаметр, мм | Высота изделия, мм |
D (диаметр цилиндра) | D (диаметр штока) | H (высота кольца) |
14 | 8 | 2.5 |
31 | 22 | 5 |
31.5 | 20 | 4 |
32 | 21 | 4 |
32 | 21 | 6 |
32 | 23 | 4 |
32 | 25 | 5 |
36 | 30 | 2. |
37 | 27 | 5 |
37 | 31 | 2.5 |
40 | 32 | 3 |
40.5 | 29 | 4 |
41 | 30 | 1.5 |
41.5 | 25 | 3 |
42 | 32 | 3 |
43 | 35 | 3 |
45 | 33 | 4 |
45 | 34 | 5 |
46 | 34 | 5 |
48 | 38 | 4 |
48 | 25 | 4 |
48 | 38 | 4 |
48 | 37 | 5 |
50 | 40 | 5 |
50 | 36 | 5 |
50 | 42 | 5 |
50 | 37 | 4 |
50. | 40 | 6.5 |
51 | 42 | 5 |
51 | 37 | 5 |
52 | 36.5 | 4 |
52 | 39 | 5 |
52 | 41 | 6 |
52.5 | 36 | 2 |
53 | 41 | 5 |
54 | 46.5 | 1.5 |
54 | 40 | 5 |
54 | 41 | 5 |
54 | 46 | 5 |
54 | 47 | 5 |
54.5 | 46.5 | 6 |
58 | 47 | 5 |
58 | 47 | 5 |
58 | 50 | 3 |
59 | 45 | 5 |
60 | 46 | 5 |
60 | 50 | 5 |
60. | 50.5 | 4.5 |
61 | 53 | 1 |
61 | 41 | 7 |
62 | 50 | 5 |
63 | 45 | 10 |
63.5 | 53 | 6.5 |
64 | 51 | 5 |
65 | 48 | 5 |
65 | 52 | 5 |
65 | 55 | 5 |
66 | 53 | 5 |
74 | 64 | 5 |
75 | 60 | 5 |
75 | 64 | 6 |
76 | 64 | 5 |
77 | 61 | 10 |
61 | 53 | 1 |
61 | 41 | 7 |
62 | 50 | 5 |
63 | 45 | 10 |
63. | 53 | 6.5 |
64 | 51 | 5 |
65 | 48 | 5 |
65 | 52 | 5 |
65 | 55 | 5 |
66 | 53 | 5 |
74 | 64 | 5 |
75 | 60 | 5 |
75 | 64 | 6 |
76 | 64 | 5 |
77 | 61 | 10 |
79 | 65 | 5 |
81 | 66 | 5 |
82 | 68 | 5 |
82 | 71 | 5 |
84 | 66 | 5 |
85 | 75 | 6 |
88 | 77 | 4 |
89 | 78 | 2. |
92 | 73 | 4 |
92 | 74 | 4 |
96 | 83 | 6.1 |
97 | 87 | 6 |
98 | 84.5 | 7 |
100 | 77 | 7.5 |
102 | 93 | 5 |
110 | 100 | 7 |
138 | 128 | 4 |
142 | 133 | 4 |
151 | 141 | 4.5 |
170 | 160 | 6 |
176 | 165 | 4 |
185 | 150 | 8 |
186 | 176 | 5 |
190 | 180 | 10 |
237 | 205 | 8 |
342 | 330 | 6 |
5
5
5
5
3В группе компаний «С-Агросервис» Вы сможете купить резиновое прямоугольное кольцо под заказ с доставкой в любой город России.
Мы предлагаем уплотнения прямоугольного или квадратного сечения любого размера из любой марки резиновой смеси, изготовленные при помощи процесса точения.
s-agroservis.ru
Размеры канавок под уплотнительные резиновые кольца
© к.т.н. Шепелёв В.А., инж. Шепелёв А.В. В качестве вторичных уплотнений в торцевых уплотнениях вращающихся валов находят широкое применение резиновые кольца круглого сечения, имеющие ограниченную подвижность. Благодаря эластичности материала резиновых колец устраняется некоторая погрешность изготовления и монтажа, а также различные отклонения, вызванные условиями эксплуатации торцевых уплотнений: вибрация, пуски и остановы, переменная скорость вращения вала, неравномерность нагрузки, осевого поворота и смещения относительно оси вращения без нарушения контакта в соединении. Для обеспечения герметичности, а также продолжительной и надежной работы уплотнительных узлов, следует рассчитывать размеры канавок под конструктивно выбранные размеры уплотнительных резиновых колец.
В таблице ниже приведены оценочные размеры канавок под некоторые уплотнительные резиновые кольца круглого сечения для нормальных условий эксплуатации, при условии совместимости материала резиновой смеси с рабочей средой торцевого уплотнения. В связи с тем, что резиновые уплотнительные кольца могут изготавливаться из разных материалов резиновых смесей, для разных рабочих сред и параметров работы торцевых уплотнений вращающихся валов, необходимо в обязательном порядке проводить уточнённые расчеты размеров канавок под конструктивно выбранные уплотнительные резиновые кольца с учётом всех параметров: допусков на размеры и допусков формы и расположения сопряженных поверхностей, рабочей среды, совместимости с рабочей средой и режимов работы торцевого уплотнения.
При подборе, модернизации или конструировании торцевого уплотнения, в обязательном порядке, необходимо проводить расчеты параметров этого уплотнения и его деталей для конкретных размеров и условий эксплуатации оборудования. Такие работы могут быть выполнены нашей группой специалистов с применением современных методов инженерного анализа и использованием нашего программного комплекса MSLC.
13.01.2019
www.seals.highexpert.ru
Расчет канавки под уплотнительное кольцо на валу
расчет размеров канавки и уплотнительного резинового кольца на валу онлайн
На страничке представлен онлайн сервис, разработанный нашей группой, позволяющий проводить проверочный расчет размеров канавки под установку уплотнительного резинового кольца на валу. Известные табличные данные размеров канавок под уплотнительные резиновые кольца по ГОСТ не позволяют оценить реальные расчетные параметры уплотнения, в связи с этим, предлагаемый нами расчет предоставляет возможность рассчитать ряд оценочных параметров уплотнения с учётом материала уплотнительного кольца: NBR / СКН, EPDM / СКЭП, VITON /СКФ, допусков на размеры этого кольца, а также типа соединения — подвижное или неподвижное уплотнение.
В результате расчета размеров канавки под уплотнительное кольцо на валу определяются расчетные параметры:
Оценочный инженерный расчет размеров канавки под установку уплотнительного резинового кольца на валу проводится при температуре окружающей среды +20oС и не учитывает совместимость материала резинового кольца с рабочей средой, возможность выдавливания кольца в зазор, изменения размеров резинового кольца в процессе работы уплотнения, а также сопрягаемых с кольцом рабочих поверхностей деталей и другие особенности; диаметр вала (корпуса или втулки) ограничивается диапазоном значений от 12 мм до 100 мм. Для проведения расчета размеров канавки на валу под уплотнительное резиновое кольцо вам следует выбрать из списка тип соединения (подвижное или неподвижное), необходимый диаметр сечения резинового кольца и его номинальный внутренний диаметр, а также указать и (или) ввести в соответствующие поля другие исходные данные, после чего нажать кнопку Расчет! Ознакомиться с профессиональным расчетом. Выполняем профессиональные расчеты с выпуском чертежей на заказ. |
www.highexpert.ru
| Стандартные метрические размеры JIS BS
Уплотнительные кольца доступны в различных стандартных размерах. Обратитесь к нашим таблицам размеров уплотнительных колец, чтобы узнать о наиболее часто используемых размерах во всем мире, например; Стандартная таблица размеров уплотнительных колец США AS568, стандартная метрическая таблица размеров уплотнительных колец, японская таблица размеров уплотнительных колец JIS, британская таблица размеров уплотнительных колец BS, таблицы размеров уплотнительных колец Quad-Ring ®, таблица размеров квадратных колец.
Мы также предлагаем специальные уплотнительные кольца без платы за инструменты, чтобы обеспечить идеальную посадку. Как только вы найдете уплотнительные кольца нужного размера, закажите их онлайн в нашей крупнейшей в мире сети инвентаризации или свяжитесь с нами, чтобы получить квалифицированную помощь.
Являясь одним из крупнейших поставщиков нестандартных и стандартных уплотнений, наша команда поможет вам подобрать уплотнение, подходящее для вашего применения. Независимо от того, ищете ли вы высокотемпературное уплотнение или уплотнение, устойчивое даже к самым агрессивным химическим веществам, наша сеть складских запасов, насчитывающая более одного миллиарда уплотнений, включая 300 000 уникальных наименований, гарантирует, что мы либо найдем нужное уплотнение готовым к отправке, либо настроит продукт, чтобы сделать ваше приложение успешным. Мы надеемся на сотрудничество с вами. Изучите наши таблицы размеров ниже и помните, что мы здесь, чтобы поддержать вас.
Таблицы размеров стандартных уплотнительных колец для AS568 Стандартные метрические размеры JIS BS Справочные размеры Parker
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ
Если вы уже знаете особенности своего заказа, вы можете быстро запросить расчет стоимости у нашего отдела продаж.
ПОПРОБУЙТЕ НАШ НОВЫЙ ИНТЕРНЕТ-МАГАЗИН УПЛОТНИТЕЛЬНЫХ КОЛЬЦ
- Стандартные и метрические размеры
- Тысячи материалов
- Найдите уплотнительные кольца по размеру, температурному диапазону, типу материала, соответствию и другим параметрам
ТАБЛИЦА СТАНДАРТНЫХ РАЗМЕРОВ УПЛОТНИТЕЛЬНЫХ КОЛЬЦ
НОВИНКА! Таблица размеров универсальных уплотнительных колец
Посмотреть таблицу размеров
США Таблица размеров уплотнительных колец
Посмотреть таблицу размеров
Скачать таблицу размеров
Общая метрическая таблица размеров уплотнительных колец
Посмотреть таблицу размеров
Посмотреть таблицу размеров
8000 Скачать таблицу размеров
Таблица размеров японских уплотнительных колец JIS
Посмотреть таблицу размеров
Скачать таблицу размеров
Британская таблица размеров уплотнительных колец BS
Посмотреть таблицу размеров
Скачать таблицу размеров
Квадратные стандартные диаграммы размеров
Стандартная диаграмма размеров квадратного кольца США
Вид.
Диаграмма размеров
Диаграмма размер загрузки
Стандартные диаграммы размеров
Таблица размеров
Быстрое получение уплотнительных колецЗапросите предложение для отправки сегодня. Крупнейшая в мире сеть инвентаризации уплотнительных колец. Отзывчивый экспертный сервис.
Сравнить материалы уплотнительных колецСравнить совместимость уплотнительных колец. Рекомендации по материалам уплотнительных колец. Руководство по выбору материала уплотнительного кольца.
Ознакомьтесь с конструкциями канавок Таблицы канавок для уплотнительных колец для стандартных конструкций сальников с уплотнительными кольцами. Рекомендации по конструкции канавок для уплотнительных колец Часто задаваемые вопросы.
Допуски для уплотнительных колец
Допуски для формованных колецСтандартные таблицы допусков для уплотнительных колец, допуски для формованной резины, допуски для экструдированной резины и допуски для листов резины.
ПЕРЕЧЕНЬ РАЗМЕРОВ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ИНФОРМАЦИЯ
Уплотнительные кольца являются наиболее часто используемыми и широко доступными резиновыми уплотнительными кольцами на рынке. Различные страны и организации разработали стандарты размеров уплотнительных колец, которые в настоящее время используются во всем мире. Популярные стандарты размеров уплотнительных колец включают таблицу размеров уплотнительных колец AS568 в США, таблицу размеров уплотнительных колец BS 1806 в Великобритании и список размеров уплотнительных колец JIS B 2401 в Японии. Метрические уплотнительные кольца и уплотнительные кольца нестандартного размера часто используются, когда уплотнительные кольца стандартного размера не подходят для приложения или существующего оборудования. X-образные и квадратные кольца Marco Rubber предлагает изготовленные на заказ уплотнительные кольца и нестандартные уплотнительные кольца из большинства материалов без платы за инструмент или плату за установку.
Если вы не видите нужный вам размер в таблице стандартных или метрических размеров уплотнительных колец, свяжитесь с нами или запросите предложение.
Х-ОБРАЗНОЕ И КВАДРАТНОЕ КОЛЬЦО СПИСОК РАЗМЕРОВ ИНФОРМАЦИЯ
Х-образные и квадратные кольца широко доступны в стандартных размерах США AS-568. Инструменты для метрических x-образных колец, метрических уплотнений Quad-Ring® и метрических квадратных колец менее распространены, чем инструменты для метрических уплотнительных колец. Marco Rubber предлагает нестандартные х-образные кольца, нестандартные квадратные кольца, нестандартные х-образные кольца и нестандартные квадратные кольца из большинства материалов без платы за инструменты или плату за установку. Если вы не видите размер, который вам нужен, в таблице размеров стандартного x-кольца или в таблице размеров стандартного квадратного кольца, пожалуйста, свяжитесь с нами или запросите предложение.
Как быстро измерить резиновое уплотнительное кольцо
Практические советы
Категории
- Apple News
- Ask the Experts
- Industry Trends
- Machinery
- Meet the Team
- Product Spotlight
- Rules of Thumb
- Shows
- Technical Literature
- Top Story
- Uncategorized
- Wellness
26 января 2021 г.
При поиске подходящего уплотнительного кольца для вашего применения размер является решающим фактором. Плохо установленное уплотнительное кольцо приведет к образованию каналов утечки в уплотнении, что, очевидно, приведет к отказу. Уплотнительные кольца имеют стандартные размеры AS568 и ISO 3601, а также нестандартные размеры для нестандартных применений.

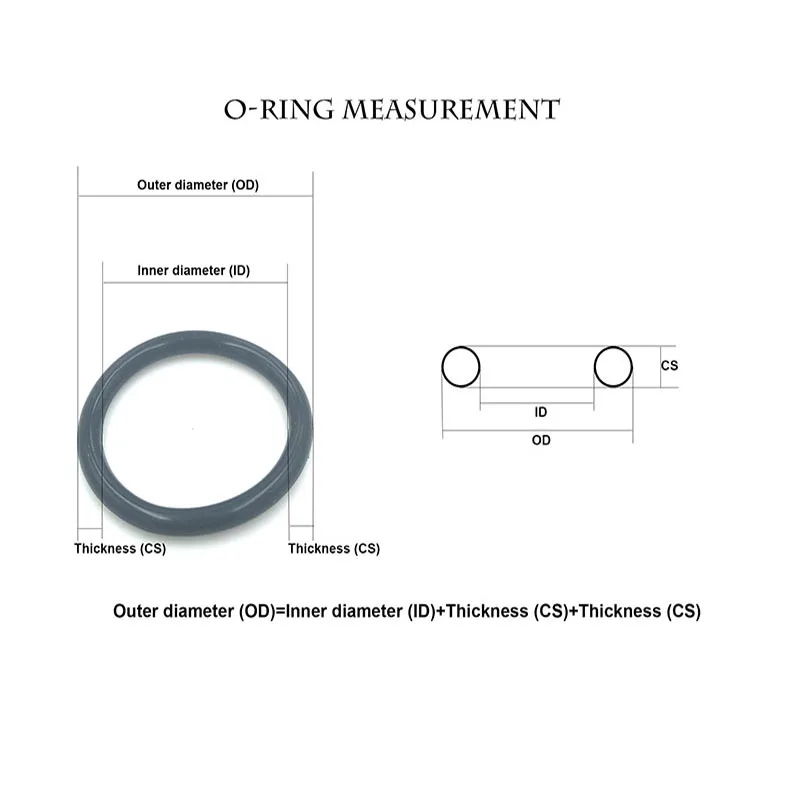

Чтобы убедиться, что уплотнительное кольцо подходит, необходимо измерить два важных параметра: внутренний диаметр (ID) и поперечное сечение (CS). Вот более пристальный взгляд на шаги, которые необходимо предпринять при измерении уплотнительного кольца.
Шаг 1: Внутренний диаметр
Внутренний диаметр измеряет расстояние между внутренними краями уплотнительного кольца. Чтобы найти это измерение, положите уплотнительное кольцо на плоскую поверхность. С помощью линейки измерьте расстояние от одного внутреннего края уплотнительного кольца до внутреннего края. В зависимости от размера уплотнительного кольца внутренний диаметр может быть указан в дюймах или миллиметрах.
Это поможет определить, насколько большое отверстие должно быть у вашего уплотнения.
Шаг 2: Поперечное сечение
CS вашего уплотнительного кольца иначе называется шириной или толщиной уплотнения. Для измерения CS вам, скорее всего, понадобится штангенциркуль. Слегка поместите уплотнительное кольцо в суппорт, не сжимая его. Измерьте и запишите ширину резины. Это важное измерение, так как ширина уплотнения играет важную роль в сопротивлении уплотнения сжатию, объемному набуханию и сопротивлению истиранию.
Шаг 3: Ощущение твердости
Каждый резиновый материал имеет уникальную твердость, которая измеряется по шкале дюрометра по Шору А. Общее эмпирическое правило заключается в том, что чем тверже состав, тем выше твердость. Стандартные резиновые смеси обычно имеют твердость 70 по Шору А, но твердость может варьироваться в зависимости от материала и области применения. Вы можете отсортировать резиновые материалы по требуемой твердости в нашем Руководстве по выбору материалов для уплотнительных колец.
Следующие шаги: Что делать с вашими измерениями
После того, как вы записали ID и CS вашего уплотнительного кольца, вы можете использовать эти измерения, чтобы сформулировать точное уплотнительное кольцо, которое вам нужно для вашего приложения. Стандартные размеры уплотнительных колец часто обозначаются их внутренним диаметром и CS. Например, уплотнение, имеющее размер AS568-010, твердость по Шору А 70 и нитриловый материал, будет обозначаться как 0,239 x 0,070 70 BN.
Apple Rubber предлагает онлайн-инструмент поиска размера уплотнительного кольца, который позволяет вам ввести эти размеры, чтобы найти нужное уплотнение. Имея на складе более 7000 стандартных и нестандартных размеров уплотнительных колец, вполне вероятно, что у нас есть именно то, что вы ищете. Если размер или материал, который вы ищете, не отображаются в инструменте поиска по размеру, вы можете ввести свои размеры уплотнительных колец в нашу форму запроса предложения, и инженер Apple по резиновым изделиям свяжется с вами и предоставит дополнительную информацию.
