Схема подключения ксенона на Ваш автомобиль

Как правильно подключить ксенон?

Для тех, кто планирует произвести правильное подключение комплекта ксенона на автомобиль своими руками приводим ниже схему подключения

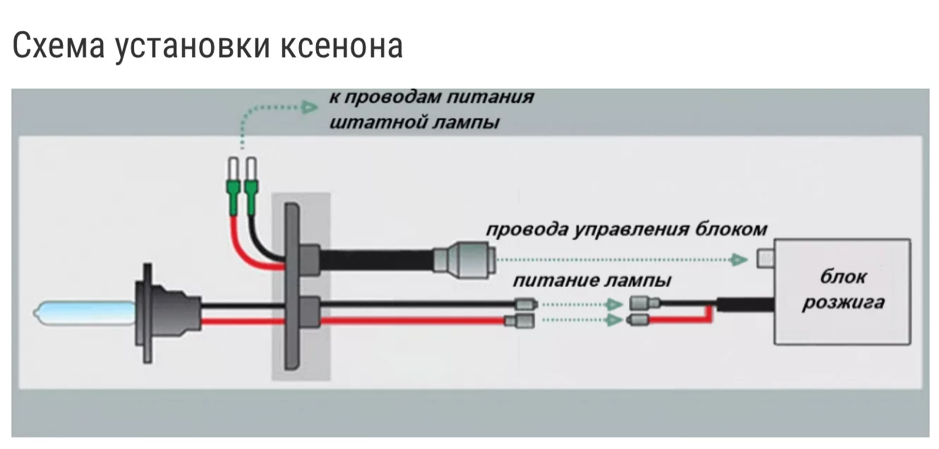

cхема подключения комплекта  автомобильного  ксенона

блок розжига, лампа ксеноновая (h2,H7,h4,h21,h37,h5,HB3,HB4), подключение к питанию лампы ближнего или дальнего света в штатной проводке автомобиля.

НОВИНКА : светодиодные дневные ходовые огни в штатную оптику

технический центр  «AvanCar»

 установка долнительного светового оборудования (ксенон, дневные ходовые огни, противотуманные фары, светодиодная продукция, LED фары)  на все марки автомобилей и ATV (квадроциклы)

с сохранением дилерской гарантии

.

 УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ

С уважением, компания AvanCAR Electronics Novosibirsk, тел.+7(383)3807601

 Наш адрес и схема проезда  == >>

Google

Блок

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine, о различных видах оказываемых нами услуг, найти полезную информацию в виде статей и  тестов, обзоров новинок  автоэлектроники, систем охраны,комфорта. Где качественная установка автомобильной сигнализации в Новосибирске Таос. Прочитать отзывы о нас, и о предлагаемых нами продуктах. USB, AUX и  Блютуз Купить Старлайн со скидкой. Honda Vezel Противоугонная система для автомобиля — установить противоугонную систему в Новосибирске Black Bug, TEYES авторский противоугонный комплекс, заменить монитор и установить Android на Mercedes.  Новый Hyundai Creta 2 — установка доп.оборудования Hyundai Solaris — установить камеру заднего вида StarLine А93 в Новосибирске TAOS  сабвуфер стэлс Yeti Changan

Йети Хонда — замена магнитолы Харлей Дэвидсон Новосибирск Мотосигнализация Chery Хундай Крета — установить ТСУ (фаркопы) сертифицированный установочный центр Проблесковый маяк балка на крышу доводчики дверей и электропривод Liftback багажника ремонт и настройка сигнализаци PRIZRAK GSM

Установка ксенона, биксенона — инструкция, монтажная схема

Подобно любому современному электрооборудованию, корректная и бесперебойная работа ксенона напрямую зависит от его правильной установки. В связи с тем, что блок розжига вырабатывает высокое напряжение (макс. — до 25kV, в момент розжига дуги), монтаж ксенонового оборудования рекомендуется доверить специалисту-электрику в автосервисе.



УСТАНОВКА КСЕНОНА: ОБЩИЕ ПОЛОЖЕНИЯ

1. Перед тем как ксенон установить, проверьте совместимость его технических параметров с техническими параметрами автомобиля.

2. Рекомендуется производить монтаж оборудования при отключенной минусовой клеммы аккумулятора.

3. Поскольку ксенон является дополнительным оборудованием, рекомендуется установить предохранители цепи головного света по 10А на каждую фару.

4. Обеспечьте свободный доступ к фарам со стороны моторного отсека. Если доступ затруднен — демонтируйте фару.

5. Снимите заднюю защитную крышку фары, отсоедините разъем лампы, освободите крепежную пружину, выньте лампу из посадочного места.

6. При необходимости — просверлите в снятой крышке отверстие нужного диаметра для проводки ксеноновой лампы. Протяните через него провода ксеноновой лампы, установите резиновый уплотнительный манжет.

7. Удалите защитный материал с колбы ксеноновой лампы. Не касайтесь колбы лампы на протяжении всего процесса установки ксенона, избегайте попадания на нее пыли, грязи.

8. Установите ксеноновую лампу в штатное посадочное место фары и зафиксируйте ее крепежной пружиной.

9. Установите на место защитную крышку фары.

10. Определите места крепления блоков розжига к кузову автомобиля. Желательно, чтобы места крепления блоков не были подвержены воздействию высоких температур и повышенной влажности. Установку блоков розжига 5 поколения (тонкие, «слимы») рекомендуется производить на плоские металлические детали кузова авто, с применением теплоотводящих паст.

11. Закрепите блоки розжига с учетом длины проводов, идущих от них к разъемам ламп. Наиболее оптимальное положение блоков — перпендикулярное, разъемами вниз. Допускается закрепление блока с помощью двухстороннего скотча.

12. Аккуратно, без силового воздествия, соедините все разъемы в соответствии со схемами подключения (см. ниже Схему №1 для установки ксенона и Схему №2 для установки биксенона). Обратите внимание на правильность подсоединения питания к блоку розжига. Удерживающая скоба проводки должна обхватить треугольный выступ на блоке розжига (см. фото 1). Для мест подверженных воздействию влаги, разъемы рекомендуется обработать аэрозолью содержащей масло.

13. Уложите провода, закрепив их пластиковыми хомутами к штатной проводке.

14. Завершив установку ксенона, подсоедините клеммы аккумулятора, заведите двигатель, включите головной свет, чтобы проверить в работоспособности оборудования.

15. Отрегулируйте свет фар на стенде. Помните, что только тщательно отрегулированный поток ксенонового света несет безопасность и комфорт всем участникам дорожного движения.



УСТАНОВКА КСЕНОНА

При установке ксенонового оборудования руководствуйтесь общими положениями, описанными выше. Соединение разъемов (пункт 12) производите по монтажной схеме №1, соблюдая указанную последовательность подключения разъемов, обозначенных на схеме номерами 1, 2 и 3.

1. Соедините разъемы высоковольтных проводов лампы и блока розжига.

2. Соедините разъемы питания блока розжига и ксеноновой лампы.

3. Соедините разъем ксеноновой лампы (+) и (-) со штатным разъемом питания лампы.

УСТАНОВКА БИКСЕНОНА

При установке биксенона руководствуйтесь общими положениями, описанными выше. Соединение разъемов (пункт 12) производите по монтажной схеме №2, соблюдая указанную последовательность подключения разъемов, обозначенных на схеме номерами 1, 2, 3, 4. 5.

1. Соедините разъемы высоковольтных проводов лампы и блока розжига.

2. Соедините разъемы питания блока розжига и контроллера (биксеноновой проводки).

3. Соедините разъемы электромагнита лампы с соответствующими разъемами на контроллере.

4. Соедините трехконтактный разъем контроллера (проводки) со штатным разъемом питания лампы.

5. Соедините красный провод (+) с клеммой (+) аккумуляора, а черные провода (-) с массой (-).

По завершении монтажа заведите автомобиль. Включите головной свет, попробуйте несколько раз переключить фары в режиме ближнего-дальнего для проверки работоспособности установленного оборудования. Не забывайте о необходимости регулировки фар на стенде в сервис-центре.

При возникновении неполадок выключите зажигание и сверьтесь со схемой №2. Если оборудование установлено точно по схеме, но не работает — проверьте еще раз все разъемы (плотно ли они защелкнуты, не были ли погнуты при подключении металлические контакты в разъемах). Убедитесь в том, что провода, идущие на массу, закреплены на очищенное от грязи и окисления место на корпусе авто.

Внимание! Если неисправность связана с некорректным переключением лампы (то есть сами лампы разжигаются, но не происходит переключения их в режим дальнего света) — попробуйте поменять местами крайние разъемы трехконтактного разъема питания (см. фото 2).

Уважаемые покупатели! Указанные монтажные схемы подходят для установки ксенона на большинство автомобилей. В некоторых случаях схема может быть изменена или доработана в связи со спецификой электрики конкретного автомобиля — по усмотрению специалиста-установщика. Xenon Shop гарантирует высокое качество, безупречную работу и долгую службу комплектов ксенонового и биксенонового света при соблюдении правил установки и эксплуатации. Спасибо за Ваш выбор!

РУКОВОДСТВО ПО УСТАНОВКЕ

Поздравляем!

Вы приобрели комплект для переоборудования Kensun HID . Все, что осталось сделать, это установить его и начать наслаждаться великолепным внешним видом и улучшенной видимостью.

ПРЕДУПРЕЖДЕНИЯ
Пожалуйста, прочитайте все предупреждения перед установкой, чтобы избежать травм или повреждения вашего автомобиля или системы HID.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

1.

Снимите имеющиеся галогенные лампы с автомобиля (см. инструкции в руководстве по эксплуатации автомобиля).

Некоторым автомобилям требуется больше работы, чем другим, из-за их уникальных корпусов ламп, и может потребоваться полное снятие корпуса фары и бампера во время установки.

2.

Просверлите отверстие диаметром 1 дюйм в пылезащитном колпачке и используйте резиновую втулку (поставляется с комплектом для одной балки), чтобы закрыть отверстие, или замените его чем-то такого же размера, чтобы обеспечить надежное закрытие.

3.

Установите и закрепите ксеноновые лампы HID на своих местах. Лампа должна стоять там, где была оригинальная лампа, а разъем лампы должен быть подключен к лампе. Реле должно быть подключено к оригинальной вилке лампы. Закройте корпус фары пылезащитным колпачком.

4.

Соберите кронштейны для балластов и установите балласты в прочном и хорошо проветриваемом месте под капотом рядом с отражателем фары. Оставьте необходимое расстояние, чтобы цокольный разъем доставал до лампы. Установите балласт вдали от движущихся компонентов, таких как кондиционер и насос гидроусилителя руля.

5.

Подсоедините все штекеры от балласта к лампе, как показано на схемах. Убедитесь, что вы правильно поняли полярность. Ксеноновые лампы не работают с обратной полярностью. Убедитесь, что вилки надежно установлены и не повреждены. Если у вас есть биксеноновый комплект, подключите балласты к жгуту реле.

6.

Если у вас есть биксеноновый комплект, подключите массу к кузову автомобиля, а провод питания к плюсовой клемме аккумуляторной батареи. Подсоедините штекер реле к заводскому разъему фар автомобиля. Вы будете использовать только одну сторону заводской розетки. Другая сторона должна оставаться пустой. Удобнее использовать вилку сбоку, ближе к аккумулятору.

7.

Свяжите все кабели на месте. Для фиксации жгута проводов можно использовать стяжки. Убедитесь, что на близком расстоянии от них нет движущихся или выделяющих тепло объектов. Перед началом работы убедитесь, что все компоненты надежно закреплены.

8.

Проверьте свои фары, чтобы убедиться, что они работают правильно. Держите их в течение 10 минут. Это простая процедура прижигания.

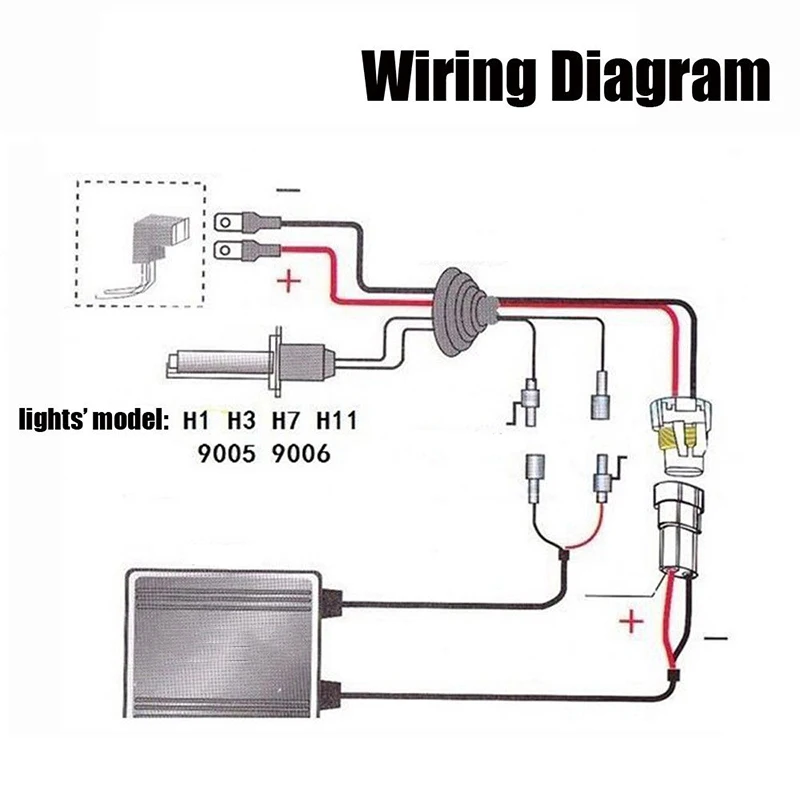

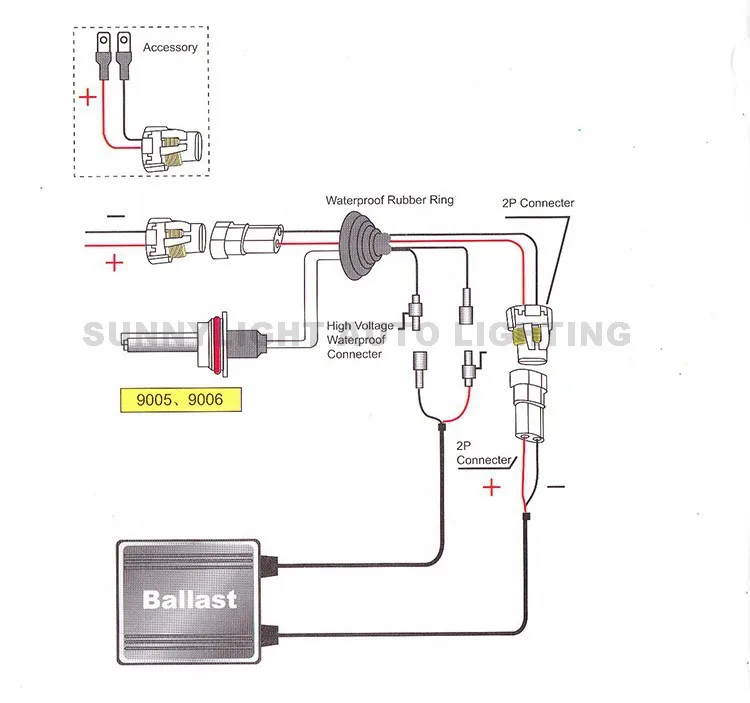

Схема подключения одного луча

Схема подключения двойного луча

Схема подключения предупредительного гасителя

СОВЕТЫ

Надевайте перчатки и не прикасайтесь к стеклу лампы фары. Прикосновение к лампочке голыми пальцами может привести к ее преждевременному выходу из строя. Масла на вашей коже или скопление грязи в моторном отсеке могут вызвать горячие точки на стеклянной оболочке, что приведет к значительному сокращению срока службы до нескольких секунд или к гораздо более короткому сроку службы, чем если бы вы не прикасались к лампочкам. , и даже может привести к взрыву лампочки. Если лампочки грязные, протрите их спиртом; не погружайте его ни в какую жидкость.

Удалите всю упаковку. Луковицы хорошо упакованы, чтобы избежать поломки во время транспортировки, и все упаковочные материалы должны быть удалены. Некоторые лампы имеют пластиковое уплотнительное кольцо, удерживающее лампу в защитном кожухе, который также необходимо снять. Если вы пытаетесь вставить лампочки, а они не подходят, проверьте, не оставили ли вы какой-либо из этих защитных материалов на лампочке.
