Схема подключения тахометра на дизельном двигателе

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Содержание статьи

  • Откуда берет сигнал тахометр на дизельный двигатель
  • Подключение устройства

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Рекомендуем также прочитать статью о КПД дизельного двигателя. Из этой статьи вы узнаете о том, почему коэффициент полезного действия дизельного двигателя больше сравнительно с бензиновыми агрегатами.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод  в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.
Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

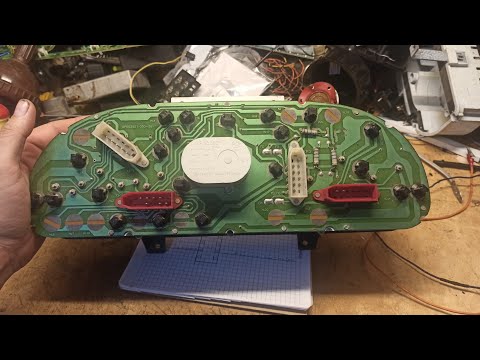

Подмотка спидометра на газели — Об авто

  • 12.03.2012, 20:14 #1

    Подмотка спидометра на газели

    привет всем!
    Сам понимаю,что форум и сайт не про это ,но всё же хочу спросить,мож кто работает или работал на сиях гордостях советского автопрома!
    Я вот сечас работаю на сеём чуде иннженерной мысли.в лимит бензина нифига не укладываюсь!Дают 22 литра на 100 км,при загрузке в 2-2.5 тонны на СОБОЛЬ!!Задолбался отдавать деньги с харплаты за перерасход.Увы,я таков не один в нашей фирме!ГАЗели по 3 тонны тягают!
    И соответственно возникает вопрос,как собрать намотку спидометра!?
    искал на ГАЗовских форумах,там народ тока за денежки сделать может,а я вот надеюсь,что кто то за огромное спасибо(как глупо бы это не звучало,поможет!

    СПИДОМЕТР ЭЛЕКТРОННЫЙ!!!!

    p.

    s.Дрель и домкрат под колесо не предлагать!



  • 13.03.2012, 00:13 #2

    Подмотка спидометра на газели

    Не знаю как на газели, но на волге с бати было такое: под панелью тумблер на 3 положения. В первом случае спидометр (тоже электронный) работает как и положено с датчика скорости, во втором положении тумблера (среднем) нейтраль и спидометр стоит, это если надо «налево» кататься. А вот третье положение, самое интересное. Дело в том, что спидометр электронный работает по принципу тахометра, и на нем так-же 3 контакта: + , — и сигнальный провод от «датчика холла» или его аналога. Так вот если этот сигнальный провод на спидометре подсоединить к сигнальному проводу тахометра, то спидометр будет работать и считать км даже не трогаясь.
    Завел мотор, а км побежали. Пока прогрел несколько км набежало, и на ходу он показывает и крутит больше. Дерзай.

  • 13.03.2012, 06:07 #3

    Подмотка спидометра на газели

    Спасибо!Такой вариант есть,но за день получается накручивать не более 20-25 км!
    В армии я делал(4 года назад) из какой то релюшки от жигулей и 4 проводов.которые подсоеденяются к фишке спидометра под торпедой.вот только не помню какая релюшкак была,может кто знает какое реле выдаёт импульс?!

  • 13.03.2012, 09:03 #4

    Подмотка спидометра на газели

    ну не знаю как насчет 20-25 км. .. Я работал в транспортном и видел результаты подмотки аналогичного типа (подключение тахометра на спидометр, причем проводом с клеммы W генератора), при такой подмотке, при подключении схемы и езде не менее 2000 об/мин, спидометр сразу валился на 180 км/ч и соответственно так же считался пробег исходя из этой скорости. Стало быть если в день машина работает хотя бы 5 часов, то пробег получается 800-900 км, а реальный пробег за те же 5 часов может быть и 300-500 км максимум — намотка подучается порядка 300-400 км в сутки. Думаю хватит. Ну и учти золотую истину — «курочка клюет по зернышку» — если будешь сматывать понемногу, потихоньку — никто и не заподозрит и ловить не будет. А будешь сматывать много — рано или поздно поймают

  • 13.03.2012, 09:15 #5

    Подмотка спидометра на газели

    20-25 миловато, если в день ездить около 30 км, то может быть. На 4-й передаче в третьем режиме спидометр показывает скорость в 2 раза больше, соответственно и пробег. Ставь сию систему и будет тебе счастье.

  • 13.03.2012, 19:42 #6

    Подмотка спидометра на газели

    Игорь88, у знакомого сделано именно из релюшки, только 5-ти контактной. Единственное, схему не помню и спросить не смогу (далековато живет). На сколько понимаю смысл, там нормально замкнутые и нормально разомкнутые контакты и при правильном подключении они дают ток импульсами. При заведенном двигателе и при езде на спидометре получаем скорость 220 и соответствующий пробег.

  • 13.03.2012, 20:01 #7

    Подмотка спидометра на газели

    Работал я на газели, для подмотки использовали девайс: моторчик по моему от печки соединён шлангом с датчиком скорости, под рулём есть фишка кажется четырёхконтактная, вынимаешь, подключаешь сей девайс и мотаешь.
    В пересменку пока машину мыли успевали подмотать, мотали от 50 до 150 км

  • 14.03.2012, 11:29 #8

    Подмотка спидометра на газели

    собирается сия приблуда из аварийного зажигания(АЗ) от ваза,схему незнаю. мне было не влом отдать «денежку» в размере 500рупий чтоб потом получать выгоду

  • 15.03.2012, 00:50 #9

    Подмотка спидометра на газели

    Я подключил зелёный провод со спидометра на тахометр через тумблер на 2 положения.В ПЕРВОМ РАБОТАЕТ НОРМАЛЬНО ,а во втором от тахометра,Но когда начинаешь ехать ,то они(тахометр и спидометр)начинают как бы бится!То есть на холостых крутит 20 км/ч ,а если ехать 60 км и включить,то будет показывать 40 км!Может я что то не так и ни туда подключил,а??

  • 15. 03.2012, 09:43 #10

    Подмотка спидометра на газели

    да, что-то не так подключил. Попробуй напрямую провод от клеммы W генератора кинуть на спидометр и глянь что получилось. Эта клемма генератора стоит для того, чтобы можно было брать даные для тахометра напрямую из генератора (применяется в карбюраторных машинах, где нет ЭБУ впрыска)
