Подключение противотуманок через реле: схема, пошаговая инструкция
Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.
Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики – далее в нашей статье.
Для чего нужны противотуманки?
Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна.
Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?
Подключение противотуманок через реле: схема и инструкция
Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.
Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.
С чего начать монтаж?
Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи.
На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.
Соединяем контакты
Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.
Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.
О проводах
Теперь необходимо разобраться с самими противотуманками.
Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.
На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.
Второй вариант установки
Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).
ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать.
Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.
Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики.
К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).
Каким требованиям должны соответствовать ПТФ?
Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:
- Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
- Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель.
И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере. - Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
- При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).
Заключение
Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.
Подключение противотуманок с помощью штатной кнопки без фиксации… — VI
- Форум
- Honda Civic
- Honda Civic
- VI
- Подключение противотуманок с помощью штатной кнопки без фиксации…
-
20.11.2012, 15:58 #1
Подключение противотуманок с помощью штатной кнопки без фиксации.
..
Доброго всем времени суток!
Необходимо подключить на праворукий шестой Цивик противотуманки Hella Micro DE. Сразу отмечу, что в комплекте есть всё для подключения (в том числе реле), но для включения и выключения с помощью кнопки с фиксацией, а необходимо подключить с помощью штатной кнопки без фиксации, как ниже на фото (фото не моё, сейчас у меня вместо кнопки стоит стоит заглушка, кнопку заказал):
В мануалах схемы не нашёл, может плохо искал, но смотрел и английские и русские варианты сервисных инструкций… От сюда вопросы:
1. Где есть схема ШТАТНОГО подключения противотуманок? Ни хочу колхозить лишнего… В инете есть схемы подключения, но все очень близки к «колхозу», либо совсем «колхоз», чего не хочется…
2. Есть ли в шестых цивиках подготовка для подключения противотуманок? Если да, то входит ли в подгатовку реле и где оно находится, хотя бы на схеме? Если нет, то что необходимо ШТАТНОГО купить для установки и куда устанавливать?В заранее благодарен за помощь!
ОТВЕТ НА ВОПРОСЫ.
Решил вписать в первом посте результат советов и помощи с разных площадок для удобства пользователей. В ответе использую не свои материалы..1. Описание установки штатных ПТФ — http://www.handa-accessories.com/civ…cfoglights.pdf
2. Заводской подготовки для подключения ПТФ на этих машинах ни кто, из тех с кем я общался, не встречал, соответственно штатное реле не предусмотрено. Штатные ПТФ, как и Хелла, продаются со своим комплектом проводов и реле, которое работает с кнопкой имеющей фиксацию. Как оказалось кнопка на фото выше как раз имеет фиксацию, поэтому проблем с установкой не будет…
Схема подключения с помощью кнопки имеющей фиксацию:
Видео установки ПТФ: http://www.youtube.com/watch?v=4t6os…layer_embedded
Схема подключения для тех, кто всё же хочет подключиться с помощью с помощью кнопки без фиксации (лучшее из того, что попадалось, единственное заменил бы отечественное реле на японское или немецкое):
Фото кнопки и релюх из второй схемы:
Авторам схем и людям на них меня направившим — спасибо!
Последний раз редактировалось Neocivic; 20.
Ответить с цитированием
-
-
20.11.2012, 16:17 #2
Если хочешь использовать штатную кнопку задних туманок, то импульсное реле поможет. Либо искать провод на заднюю туманку и к нему уже цеплять силовое реле. Штатно передние туманки включаются другой кнопкой (с фиксацией). У меня сначала импульсное реле стоит, а потом силовое
Ответить с цитированием
-
20.11.2012, 16:27 #3
Возможно здесь почерпнешь что-нибудь.
Кстати, а никто не даст партнамбер этой самой кнопки с фиксацией, что на фото в первом посте??? Стоит китайская, так она только с подсветкой.. В темное время суток не понятно, включены ПТФ или нет.
Ответить с цитированием
-
20.11.2012, 16:33 #4
Если хочешь использовать штатную кнопку задних туманок, то импульсное реле поможет. Либо искать провод на заднюю туманку и к нему уже цеплять силовое реле. Штатно передние туманки включаются другой кнопкой (с фиксацией). У меня сначала импульсное реле стоит, а потом силовое
Нет, у меня нет задних туманок… соответственно и проводов.. Реле от Hella вообще не хотелось бы использовать.
.. Есть же схема подключения предусмотренная производителем машины, с предусмотренными заводом реле, штатными местами и т.д. Вот её и хотелось бы узнать… Как подключены передние заводские противотуманки, каким реле или ещё чем управляются?
Ответить с цитированием
-
20.11.2012, 16:45 #5
Сообщение от slerm
Если хочешь использовать штатную кнопку задних туманок, то импульсное реле поможет. Либо искать провод на заднюю туманку и к нему уже цеплять силовое реле. Штатно передние туманки включаются другой кнопкой (с фиксацией). У меня сначала импульсное реле стоит, а потом силовое
у меня штатные птф, кнопка без фиксацииОтветить с цитированием
-
20.
11.2012, 16:48
#6
Сообщение от mysony
у меня штатные птф, кнопка без фиксации
Как она работает? Не кнопка сама, а схема… Чем нагрузка коммутируется? Подключал сам или уже стояли?Ответить с цитированием
-
20.11.2012, 16:55 #7
Сообщение от Neocivic
Подключал сам или уже стояли?
Сообщение от mysony
у меня штатные птф
уже стоялиОтветить с цитированием
-
20.
11.2012, 17:01 #8
Сообщение от mysony
уже стояли
Я под словом «штатные» понимаю детали, которые ставятся заводом, но не обязательно они установленны.. и их можно докупить позже и т.п…. может я не прав, но не суть… Может есть мануал на эту машину со схемой подключения передних ПТФ?———- Сообщение добавлено 20.11.2012 в 17:11 ———-
Сообщение от slerm
Если хочешь использовать штатную кнопку задних туманок, то импульсное реле поможет. Либо искать провод на заднюю туманку и к нему уже цеплять силовое реле. Штатно передние туманки включаются другой кнопкой (с фиксацией). У меня сначала импульсное реле стоит, а потом силовое
.. или они двух типов бывают, если она с фиксацией, то это решает все проблемы…
Ответить с цитированием
-
20.11.2012, 17:26 #9
Эта кнопка с фиксацией,
мануалОтветить с цитированием
-
20.11.2012, 17:55 #10
Сообщение от Egocentrist
Эта кнопка с фиксацией,
Спасибо буду разбираться, если бы была схема, то был бы совсем идеал.
мануал
.. Но и этого мануала достаточно.. Теперь ясно, что реле ставится дополнительно и проводка тоже, т.е. подготовки к установке ПТФ производитель не предусматривал и искать её нет смысла…———- Сообщение добавлено 20.11.2012 в 17:56 ———-
Сообщение от Egocentrist
Возможно здесь почерпнешь что-нибудь.
Кстати, а никто не даст партнамбер этой самой кнопки с фиксацией, что на фото в первом посте??? Стоит китайская, так она только с подсветкой.. В темное время суток не понятно, включены ПТФ или нет.
Ответить с цитированием
« Стуканул двигатель | Климат. HELP »
Похожие темы
-
Ответов: 88
Последнее сообщение: 15.
06.2017, 17:56
-
Ответов: 33
Последнее сообщение: 20.02.2011, 22:17
-
Ответов: 0
Последнее сообщение: 20.11.2010, 18:35
-
Ответов: 14
Последнее сообщение: 05.02.2009, 21:01
-
Ответов: 1
Последнее сообщение: 27.05.2008, 12:14
Ваши права
Реле противотуманных фар | Автозапчасти O’Reilly
Сравнить
Многофункциональное реле MasterPro Ignition 4
Сравнить
Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм
Сравнить
Многофункциональное реле MasterPro Ignition, 15 А, 5 клемм
Сравнить
MasterPro Ignition 30 A 5 Клеммное многофункциональное реле
Сравнить
Многофункциональное реле MasterPro Ignition 5
Сравнить
Многофункциональное реле MasterPro Ignition 5
Сравнить
Многофункциональное реле MasterPro Ignition 4
Сравнить
Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм
Сравнить
Многофункциональное реле MasterPro Ignition 4
Сравнить
Многофункциональное реле MasterPro Ignition 5
Сравнить
Многофункциональное реле MasterPro Ignition 4
Сравнить
Многофункциональное реле MasterPro Ignition, 30 А, 4 клеммы
Сравнить
Многофункциональное реле MasterPro Ignition 30 A, 5 клемм
Сравнить
Многофункциональное реле MasterPro Ignition 5
Сравнить
Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм
Сравнить
Многофункциональное реле MasterPro Ignition 4
Сравнить
Многофункциональное реле MasterPro Ignition 22 A 4
Сравнить
Стандартный 5-контактный разъем многоцелевого реле зажигания
Сравнить
Импорт многоцелевого реле прямого зажигания 5 клемм
Сравнить
Импортное многофункциональное реле прямого зажигания, 30 А, 5 клемм
Сравнить
Импорт прямого зажигания, 20 А, 4 клеммы, многоцелевое реле
Сравнить
Стандартный универсальный разъем зажигания с 4 контактами
Сравнить
Стандартный универсальный разъем зажигания с 4 контактами
Сравнить
Импортное многофункциональное реле прямого зажигания, 22 А, 4 клеммы
Если ваш автомобиль оснащен противотуманными фарами, они обычно активируются другим переключателем, чем фары.
Выключатель противотуманных фар подключен к реле, которое включает и выключает свет. Если ваши противотуманные фары не загораются, это может указывать на проблемы с проводкой противотуманных фар, предохранителем, реле или лампочками. Неисправное реле противотуманных фар также может держать ваши противотуманные фары включенными, когда вы их выключаете или издаете щелкающий звук. Если вам нужно заменить реле противотуманных фар, посетите автозапчасти O’Reilly, чтобы найти лучшую запасную часть для вашего автомобиля.
Как подключить внедорожные фонари без реле?
Электрическое реле управляет сильноточной цепью, такой как большая светодиодная панель, от слаботочной цепи. Релейные переключатели имеют решающее значение, если вы собираетесь подключить световую панель с чрезвычайно высоким потреблением тока. Вам может не понадобиться релейный переключатель, если вы используете световой модуль, который не требует большой мощности, но он вам понадобится, если вы используете большую светодиодную панель.
Реле не нужно для внедорожных огней. Как подключить внедорожные фонари без реле?
Внедорожник можно подключить без реле, если не нужно беспокоиться о питании, и он у вас будет работать нормально. Максимальная выходная мощность светодиода может быть достигнута за счет понижения и обратного преобразования напряжения батареи. Светодиоды никогда не должны работать с большим током, потому что это вызывает нагрев и расплавление проводов.
Аккуратно подключайте их, потому что, если провода, выходящие из них, повреждены или закорочены, они не будут работать должным образом и могут вызвать проблемы в будущем.
Тем не менее, иногда реле избегают в пользу альтернативных методов, таких как переключатели или цепи. Эффективный метод подключения светодиодных светильников без реле — разработка правильных идей.
Светодиодное освещение для бездорожья без реле. Дальнейшие действия: Подключение светодиодных фонарей без реле можно выполнить, выполнив следующие действия.
Обязательно следуйте инструкциям.
Светодиоды или светоизлучающие диоды можно выбрать в зависимости от их цветовой температуры и срока службы. Лучше всего выбирать светодиоды с более высокой цветовой температурой, чем светодиоды с более низкой цветовой температурой, поскольку они, как правило, более эффективны.
Целесообразно использовать цветовую температуру от 2700K до 3000K. Помимо их срока службы, они также могут быть выбраны в соответствии с ожидаемым сроком службы в диапазоне от 20 000 до 50 000 часов.
Шаг 2. Выбор источника питания:После выбора светодиода для подключения необходимо выбрать источник питания. Он должен быть таким, чтобы иметь соответствующую мощность и напряжение для питания светодиода.
Выберите светодиоды с одинаковым напряжением и силой тока, чтобы обеспечить достаточный ток. Процедура не будет слишком сложной, и ее также будет очень легко выполнить.
Выбор источника питания, мощность которого превышает общее напряжение питания, должен быть главным приоритетом при подключении светодиодов. В этом случае следует использовать параллельную проводку. В случае меньшего количества светодиодов можно также использовать последовательное соединение.
Шаг 4. Определение резистора:Формула, которой вы должны следовать, чтобы определить значение резистора, необходимого для вашей схемы:
Падение напряжения (напряжение источника - напряжение светодиода) / ток светодиода в амперах = Ом
Источник питания 10 В и 4,1 В (0,1 А) дает сопротивление резистора 590 Ом при использовании со светодиодом с номиналом 4,1. вольт и 10 миллиампер (0,01 ампер).
Вы можете приблизить результат, купив резистор с номиналом, близким к этому. Перед выбором резистора необходимо правильно рассчитать напряжение и силу тока.
Светодиоды могут взорваться, если их текущее значение слишком велико. Следовательно, безопасность превыше всего. После этого к резистору припаивается анод светодиода.
Шаг 5. Электропроводка:Убедитесь, что переключатель выключен, чтобы избежать каких-либо сбоев. Используйте медный провод, чтобы соединить другую сторону резистора с одной клеммой переключателя. Для завершения этого шага медный провод необходимо припаять к выключателю и резистору.
Подсоедините другую клемму переключателя к положительной стороне источника питания с помощью куска провода. Поставьте «+» на красную клемму этого блока питания.
Подключите третий провод между катодом светодиода и блоком питания. В этом месте припаяйте провод к светодиоду и блоку питания. Крайне важно разместить анод и катод, чтобы обеспечить правильное яркое освещение.
Убедитесь, что светодиод горит, когда переключатель повернут в положение «включено». Также проверьте яркость светоизлучающего компонента.
Лучшие светодиодные лампы только для внедорожного использования
Принципиальная схема типовых внедорожных фонарей: Знакомство с внедорожными фонарями без реле перед установкой:- Используйте термостойкие материалы, если вы не с помощью реле.
- Необходимо использовать провод сечением не менее 14 ga; 12 ga или 10 ga могут обеспечить дополнительный запас прочности и позволить в будущем использовать более мощные лампы Уолта.
- Вы должны использовать выключатель, способный выдерживать тепло, создаваемое системой освещения для бездорожья. Убедитесь, что переключатель соответствует автомобилю.
- Подключайте только лампочки к разъему без реле. Вы можете в конечном итоге сжечь предохранители, если используете другие вещи, такие как зарядные устройства для телефонов и т. д.
- Галогенные, газоразрядные и светодиодные фонари — это три типа внедорожных фонарей.
В зависимости от напряжения и мощности вы можете подключить их без реле, только если они совместимы. HID и галогенные лампы нагреваются намного сильнее, чем светодиодные. Следовательно, светодиоды проще устанавливать без реле из-за большего зазора между ваттом и реле.
При непосредственном подключении фонарей для бездорожья их можно установить без использования реле. Должны быть выбраны лампы, источники питания и резисторы, которые могут питать систему освещения.
Приведены пошаговые инструкции по подключению внедорожных фонарей без реле. Чтобы установить и подключить фары транспортных средств, вам необходимо выполнить несколько шагов.
Для подключения кулисного переключателя первая клемма должна быть подключена к катоду фонаря и отрицательной клемме аккумулятора, средняя клемма должна быть подключена к аноду фонаря, а последняя клемма должна быть подключена к положительный полюс аккумулятора или блока питания.Что следует помнить при подключении внедорожных фар без реле: 1. Выбор фар:На двух первых выводах находятся резисторы.
Начните с выбора фар. Помимо галогенных и газоразрядных ламп, светодиоды обеспечивают более яркое освещение и более длительный срок службы по сравнению с другими технологиями.
2. Блок питания должен быть исправен:Блок питания является другим основным компонентом. По напряжению, ваттам и силе тока источник питания должен быть совместим с осветительными приборами. Каждый свет должен иметь одинаковое напряжение, мощность и силу тока.
3. Правый резистор: Резистор должен быть выбран правильно. При выборе правильного резистора вы должны рассчитать силу тока, потребляемую от напряжения и силы тока системы освещения, поскольку высокие токи могут привести к перегоранию ламп. Ватт = Ампер x Вольт — это формула для расчета потребляемой мощности.
Убедитесь, что тумблер находится в положении «выключено» по соображениям безопасности; кулисный переключатель имеет три контакта. Используйте медный провод, чтобы соединить одну сторону резистора с первой клеммой переключателя.
Шаг 2:Оба конца этих разъемов должны быть припаяны к переключателю и резистору. Провода рекомендуется подбирать так, как описано выше. Катод фонаря будет подключен к этому проводу вместе с минусом батареи.
Шаг 3:Присоедините анод фонаря ко второй средней клемме выключателя. Резистор также может быть помещен между этим соединением и анодом.
Шаг 4: Последняя клемма переключателя должна быть подключена к плюсовой клемме источника питания; это может быть аккумулятор или провод от аккумулятора. При необходимости пропаяйте соединения. В этом случае предохранитель должен быть установлен в линию.
Убедитесь, что свет работает, включив и выключив выключатель после выполнения всех подключений. Теперь вы можете перейти к следующему шагу после отсоединения отрицательной клеммы аккумулятора.
Шаг 6:Прикрепите фонарь для бездорожья к автомобилю
Вам необходимо установить фонари в зависимости от того, какой фонарь для бездорожья вы хотите установить на свой автомобиль. Если вы хотите установить внедорожные фонари без реле, все эти фонари монтируются по-разному, но их проводка будет одинаковой.
- Эти фонари можно установить на транспортном средстве в предусмотренных для них местах или установить творчески.
- После установки фонарей закрепите их с помощью прилагаемых скоб.
Установка переключателя
Прежде чем приступить к установке переключателя, необходимо отсоединить отрицательную клемму аккумулятора.
У вас не будет тока, пока вы снова не подключите отрицательную клемму. Это предотвращает любые травмы или удары.
- Поместите переключатель в легкодоступное место в автомобиле, чтобы вам не приходилось искать его во время вождения. На втором этапе вы уже подключили переключатель; повторите этот шаг, если у вас есть несколько источников света и вам нужны отдельные переключатели для каждого из них.
После прокладки проводов переключателя через моторный отсек следующим шагом будет установка переключателя. Втулки можно использовать либо при прямом доступе к двигателю, либо осторожно вонзая их в брандмауэр.
Шаг 9:От выключателя к свету провод будет подсоединен напрямую. В этом случае было бы неплохо подключить резервный кабель и подключить другой провод к кольцевой клемме.
Фары для бездорожья: плюсы и минусы отказа от реле Плюсы:- Реле реагируют медленно; вы можете быстро включать и выключать свет без них
- Это может привести к возгоранию искр, если оно подвержено естественному износу, поскольку реле является дополнительной частью электрической системы.
- Можно использовать микроэлектронные схемы.
- В некоторых случаях, если вы не используете реле, выключатели могут перегреться
- Светильниками с высоким током нельзя управлять только с помощью выключателей. Это может быть опасно
- Бывают случаи, когда свет будет слабым без реле; в это время вам нужно будет установить реле, чтобы обеспечить полную яркость.
В этом случае можно определить тип светодиода, источника питания и резистора и подключить их к переключателю. Используя этот метод, можно легко подключить светодиод и избежать использования реле в процессе.
Следуя простым шагам прямой проводки, вы можете установить внедорожные фонари без использования реле. Вы должны выбрать свет, источник питания, который работает с огнями, и резистор, который может справиться с током, потребляемым системой освещения.
Клеммы кулисного переключателя подключены к катоду фонаря и отрицательной клемме аккумулятора.
Средняя клемма подключается к аноду света, а последняя клемма подключается к положительной клемме аккумулятора или источника питания.
Резисторы подключаются к первым двум клеммам. После того, как проводка будет завершена, фары и выключатели могут быть установлены в автомобиле.
Читайте также:
Лучшие внедорожные противотуманные фары для автомобилей и мотоциклов — полное руководство
Часто задаваемые вопросы (FAQ):Релейные переключатели: что это такое и зачем они нужны?
Реле — это электронные переключатели, которые позволяют слаботочной цепи управлять сильноточной цепью, такой как большая светодиодная панель. Релейный переключатель необходим, если ваш свет потребляет большое количество электроэнергии. Обычный выключатель может перегреться, сжечь провода и уменьшить количество электричества, которое попадает на ваш свет.
Можно ли подключить светодиодную панель без реле?
Светодиодные полосы могут быть подключены без реле.
Однако это не рекомендуется. Если вы не уверены в этом, переключатель, предохранители и проводка должны быть подходящего размера для силы тока. Если вы не уверены, вы должны использовать реле, чтобы предотвратить что-то не так.
Если вы знаете, что все пойдет хорошо и нет риска, что что-то пойдет не так, вы можете подключить светодиодную панель без реле.
Требуется ли реле для внедорожных фонарей?
Внедорожные фонари следует использовать только тогда, когда светодиоды с высоким потреблением тока требуют более высоких уровней напряжения, чем может обеспечить автомобильный аккумулятор. Из-за того, сколько энергии они пропускают через цепь, таким образом, они не будут перегреваться так быстро.
Вы можете подключить световую панель без реле, если вам не нужно беспокоиться о мощности, которой должно хватить для ваших нужд. Вы должны быть осторожны при их подключении, так как если один из проводов выходит из него, он не будет работать правильно и может вызвать проблемы в будущем.
Какой провод вы используете для внедорожных фонарей?
Вам понадобится провод калибра от 14 до 10, в зависимости от того, сколько энергии будет потреблять ваш свет.

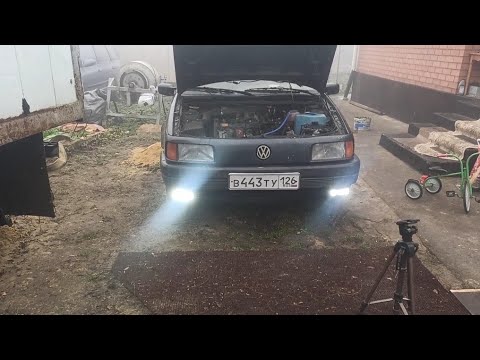

Можно ли подключить противотуманные фары без реле?
Можно подключить без реле, но нужно быть особенно осторожным и чаще проверять все соединения. Провода не будут работать должным образом, если по ним не будет проходить ток, что может вызвать проблемы с освещением в будущем.
Требуется ли реле для проводки противотуманных фар?
Проводка противотуманных фар или дальнего света с 30-60А тянет реле. Реле предотвращают перегрев переключателей и создание нежелательного сопротивления. В результате низкого тока через выключатель реле срабатывает для подключения к большой нагрузке противотуманных фар при более высоком токе.
Что делать, если у вас нет реле для питания прожекторов?
Если прожектор не поставляется с ним, необходимо установить реле. Нет необходимости подключать стоп-сигнал непосредственно к источнику питания без предварительного запуска его через реле.
