Подсветка дисков автомобиля своими руками

 Наиболее эффектно на автомобиле смотрится световой тюнинг. Так на сегодняшний день на наших автодорогах мы можем увидеть автомобили с неординарной подсветкой днища, дисков колес, решетки радиатора и т.д. Особенно эффектно и контрастно  подсветка смотрится в ночное время, а если она еще и способна менять цвет, то это просто завораживающее зрелище на уровне уже примитивной магии. Ночной город и вы на своей колеснице, с феерической подсветкой на дисках вашего автомобиля.

 Но если отмести в сторону иронию и излагать по существу, то в данной статье я хотел рассказать о подсветке дисков колес автомобиля, о том, как лучше произвести монтаж светодиодной ленты, какие варианты способ крепления данной ленты возможны исходя из ваших желаний и конструктивных особенностей автомобилей.
 Первое о чем хочется сказать, что в данной статье будет приведен пример именно механического крепления подсветки  для дисков. Электрическая часть и выбор светодиодной ленты для подсветки рассмотрен в другой смежной по теме статье «Подключение светодиодной ленты в автомобиле».

Подсветка дисков для передних осей автомобиля

1. Рассмотрим самый простой вариант крепления светодиодной ленты для подсветки дисков. Это классический случай – передняя подвеска Макферсон, при этом с установленным защитным кожухом для тормозного диска.

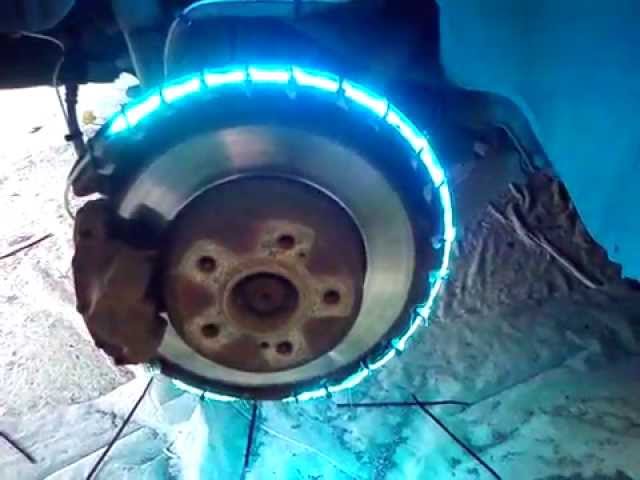

  В таком варианте светодиодная лента подсветки крепиться к краю защитного кожуха. Отверстия сверлятся по периметру кожуха с шагом  5 — 7 см. (диаметр отверстий должен обеспечивать проходимость для пластиковых хомутов). Если лента имеет самоклеющуюся основу, то удаляется защитная пленка и лента клеится к чистой обезжиренной поверхности защитного кожуха. Если таковой основы нет, то лента крепиться только посредством пластиковых хомутов, продетых в просверленные  отверстия на кожухе  и удерживающих ленту на краю по периметру кожуха.



2 Во втором случае схожая ситуация установки ленты для подсветки дисков, за исключением того, что на некоторых автомобилях отсутствует защитный грязевой кожух тормозного диска. В этом случае не обойтись без дополнительных конструкций.
 Наиболее эффективным вариантом будет изготовить  каркас имитирующий недостающий кожух. Так для его изготовления возможно применение легких металлических элементов, например монтажная лента, или тонкая шинка проката.
  Первоначально монтируем лучи от центра колеса, к которым и будет крепиться обод для монтажа подсветки.

Для того чтобы было удобнее собирать конструкцию можно демонтировать тормозной диск и тормозной суппорт. При вычисления размера длин исходящих от центра лучей конструкции не забудьте примерить тормозной диск обеспечив гарантированных зазор между диском и внешним ободом.



Производим монтаж наружного обода, который и будет являться удерживающей конструкцией  для нашей светодиодной ленты подсветки диска.



Монтаж подсветки производим хомутами, по аналогии с вариантом выше.

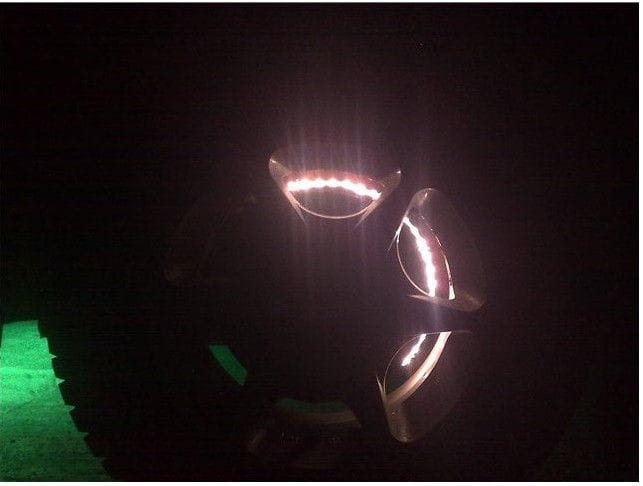

3. Этот вариант подсветки дисков интересен тем, что  освещение идет не прямо из за спиц, а исходит из центра диска. Такой свет несколько раз отражается от поверхностей конструкции и получается более равномерным. Стоит заметить, что и конструкция не столь проста.
 Первое что вам необходимо для конструкции такой подсветки дисков, это металлическая лента и точно снятые геометрические размеры деталей вашей подвески. В итоге изготавливается своеобразный паук, который крепиться к защитному кожуху, а обод для крепления ленты выходит на внешнюю часть тормозного диска.



Также для данной конструкции необходимо будет использование проставок устанавливаемых на тормозной диск. Такие проставки должны выступать из за обода на который будет производится крепление ленты для подсветки.



Учтите, что при применении проставок вы измените вылет колеса повлияв на свойства вашей подвески. Конструкция должна быть выполнена аккуратно и жестко, чтобы предотвратить возможные изгибы от незначительных ударов и избежать закручивания металлической шинки в спицы диска.

Подсветка дисков для задних осей автомобиля

4. Если на задней оси у вас установлены тормозные диски с защитным кожухом. То вариант монтажа ленты для подсветки дисков будет соответствовать случаю 1 (смотрите выше)



В случае ели у вас нет защитного кожуха, то это вариант номер 2.
5. Более интересная ситуация с применением тормозных барабанов, часто устанавливаемых на заднюю ось. Первый вариант крепления подсветки, это снять барабан, просверлить в нем отверстия и закрепить ленту хомутами. В принципе вариант прост, аналогичен вариантам 1 и 4, но имеет один недостаток. Свет в этом случае будет идти не отраженный, а непосредственно от светодиодов. Более равномерное свечение получиться если слегка утопить шинку за задним барабаном.
 обод для крепления подсветки можно прихватить на сварку или закрепить с помощью крепежа.



Далее монтаж подсветки производится по уже известному пути.

6 Вариант установки подсветки дисков применим также для автомобилей с барабанами на задней оси. Вариант аналогичен случаю 3, когда обод базируется перед тормозным барабаном, а для возможности установки диска применена проставка.

 Для всех выше перечисленных способов монтажа подсветки дисков, то есть крепления светодиодной ленты действует следующие правила:
— Базирование ленты для подсветки дисков производится таким образом, чтобы свет преимущественно распространялся изнутри наружу, через спицы диска.
—  Прокладывать проводку необходимо по кузову в защищенных местах. Выбирать наиболее оптимальное расположение проводки подсветки необходимо непосредственно по машине. При пропускании проводки от колеса до места питания также можно использовать хомуты и защитную пластиковую трубку (видна в 5 варианте).
 Удобным решением, обеспечивающим гибкость для проводки и надежность крепления, являются тормозные гибкие шланги, к которым можно закрепиться при помощи все тех же хомутов.

Подсветка дисков и закон

Не последним в принятии решения по установке подсветки дисков является вопрос о легальности. Фактически единственным документом в соответствии с которым работники ГИБДД могут сделать вам замечание и выписать штраф является ГОСТ 8769-75 (Требования к внешним световым приборам).
 Согласно данному документу запрещена установка внешних световых приборов, не предусмотренных конструкцией автомобилей или самих несоответствующих определенным требованиям.
 При этом в ГОСТе прописано, что: … к внешним световым приборам относятся: фары дальнего и ближнего света, противотуманные фары, передние фонари, заднии фонари, боковые фонари, фонарь освещения н\з, световозвращатели, дополнительные фонари, опознавательный знак автопоезда.
 Фактически получается, что запрещена установка выше перечисленных световых приборов или несоответствующих требованиям данных световых приборов. При этом как вы заметили в законе ни слова не сказано конкретно про светодиодную подсветку. Формально вам нельзя будет сделать замечание по поводу светодиодной подсветки, но как в большинстве случаев, на практике будет все зависеть от вашей удачи, поведения и настроения инспектора

Подсветка дисков автомобиля – подготовка, инструкция + видео » АвтоНоватор

Самостоятельно выполнить подсветку дисков автомобиля по силам практически любому автовладельцу. Эта несложная в выполнении и доступная по стоимости операция позволит придать автомобилю уникальный вид сверкающе-стремительной красоты; как в движении, так и на стоянке.

Подсветка дисков как метод тюнинга

Мастера-умельцы могут подсветить в автомобиле многое – от заднего панорамного стекла и омывателя фар до изогнутых молдингов и внешних зеркал. Световой тюнинг вполне выполним и своими силами, при минимальном знакомстве с азами электротехнических работ. Он позволяет заиграть машине новыми красками в самом уникальном виде – разумеется, при грамотном подборе деталей, должном качестве их монтажа и оптимальном техническом состоянии автомобиля.

Следует помнить, что деформированным дискам или крыльевым обводам со следами ржавчины никакая подсветка не поможет.  Напротив, она лишь подчеркнет имеющиеся дефекты со всей многоваттной яркостью. В базовой комплектации автомобилей оформление дисков дополнительными источниками света не предусмотрено. Подсветка дисков автомобиля своими руками может выполняться тремя различными методами:

  • С использованием стандартных автомобильных ламп. Что довольно трудно в связи с необходимостью разместить гнезда крепления в нестандартных местах;
  • С помощью компактных неоновых ламп. Оптимальны для дисков с малым количеством «прорезей», каждая лампа может размещаться индивидуально;
  • Посредством светодиодных лент. Часть светящихся элементов может быть малозаметна снаружи, зато монтаж таких лент наиболее прост, а надежность и долговечность выше, чем у других способов подсветки.

Подсветка колесных дисков автомобиля своими руками – инструкция

Выбор светодиодных лент по излучаемому спектру весьма разнообразен, и здесь важно подобрать свой вариант ярких вспышек и спокойного сияния, с учетом цвета кузова и конструкции дисков. Обычно выгодно смотрятся двухцветные варианты дисковой подсветки, с близкими по спектру LED-элементами. Это белый и серебристый цвета, сине-черная или желто-зеленая заливка.

Накрутить в колесной нише красные огни на золотом поле, разбавленные синими всполохами, тоже можно, но тогда на дороге появится универсальная машина всех аварийных служб, а не элегантное авто с уникальной подсветкой.

К передним (то есть ведомым) дискам автомобиля LED-ленты можно закрепить различными способами:

  • К неподвижной части защитного кожуха (по его внешней кромке). Сначала на кромку клеится двухсторонний монтажный скотч – лучше выбрать самый качественный (то есть липкий) и оптимальной ширины, совпадающей с толщиной кромки кожуха. На скотч клеится светодиодная лента и каждые 8-10 см крепится пластиковыми хомутами. Под хомуты необходимо просверлить отверстия диаметром 3-5 см, общее число монтажных отверстий – от 8 до 12. Скрутку питающего провода со светодиодной лентой нужно тщательно изолировать;
  • Если шасси автомобиля не оснащено защитным кожухом, выполняется его аналог из тонких алюминиевых пластин, скрепляемых заклепками. При отсутствии заклепок допустимы болтовые крепления. Дальнейшая последовательность монтажа описана выше. Следует проявлять осторожность при мойке такой конструкции – вода из аппаратов типа Karcher с близкого расстояния сметет всю нашу подсветку.
  • Подсветка дисков с помощью специальной подставки. Ее выполняют из стальных полосок и снабжают тремя «лапками» для крепления к барабану изнутри. Это наиболее дорогая, но и самая надежная конструкция.

Подключение подсветки к аккумулятору

Подключение подсветки дисков к аккумулятору автомобиля выполняется с помощью стандартной проводки и пайки. Место контакта следует изолировать гофрой, допустимы плотные разъемные соединения (вероятность их окисления и загрязнения выше). Четыре проводных пары от каждого колеса заводятся внутрь салона и через выключатель подключаются к аккумулятору. Сам выключатель располагается в удобном месте, чтобы одним щелчком ваши колеса вспыхнули притягательными искрами уникальной подсветки.

При усложненных вариантах подсветки – в нашем случае при установке нескольких светодиодных лент на каждом колесе – необходима установка нескольких тумблеров для их включения. Важно не перепутать проводные пары, иначе при включении светодиодных лент одна заблистает золотистым, а другая зеленым светом, что придаст освещению авто запредельную оригинальность.

  • Автор: Марина
