Показания датчика температуры охлаждающей жидкости: Показания датчика температуры охлаждающей жидкости

Как проверить датчик температуры охлаждающей жидкости

Содержание

1. Инструменты и предметы, которые вам понадобятся
2. Найдите датчик температуры охлаждающей жидкости
3. Признаки неисправности датчика температуры охлаждающей жидкости
4. Проверка датчика температуры охлаждающей жидкости
5. Проверка датчика температуры охлаждающей жидкости мультиметром
6. Проверка ваших показаний
7. Неисправности датчика температуры охлаждающей жидкости
8. Как проверить исправность датчика температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

• Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
• Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
• На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
• На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.



Инструменты и предметы, которые вам понадобятся

• Цифровой мультиметр
• Кухонный термометр
• Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
• Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

1. В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест — на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
2. Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема — на большинстве современных транспортных средств — или один провод — на старых моделях автомобилей.
3. Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

1. Отсоедините электрический разъем датчика.
2. Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

3. Запишите показания температуры.

Проверка датчика температуры охлаждающей жидкости мультиметром

4. Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

5. Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете  его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

6. Запишите сопротивление.

Теперь вы собираетесь сделать ещё один тест

7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
8. Установите коробку передач на нейтраль и включите стояночные тормоза.
9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
10. Запишите эту новую пару значений.
11. Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
12. Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
13. Затем выключите двигатель.



Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

• Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
• Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
• Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
• Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.



Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.





Как вам статья?

Датчик температуры двигателя и датчик температуры охлаждающей жидкости одно и то же

Датчик температуры охлаждающей жидкости (ДТОЖ) по сути является терморезистором или термосопротивлением. В зависимости от температуры среды в которую он погружен, сопротивление в цепи изменяется в большую или меньшую сторону.

Процесс проверки датчика температур охлаждающей жидкости довольно прост, сделать это можно несколькими способами. Однако следует разбираться в основных аспектах его работы, а для выявления дефекта знать распространенные причины и признаки поломок. Чаще для проверки применяется мультиметр.

Ниже мы приведем наиболее популярные варианты диагностирования датчика.

Принцип работы датчика

Вкратце рассмотрим как работает терморезисторный датчик, это поможет правильно провести его диагностику. Датчик состоит из двух выводных контактов и измеряющей головки в которой располагается термистор. Контакты подключаются посредством проводов к электронному блоку управления (ЭБУ). Головка погружается в измеряемую жидкость.

Так как ДТОЖ имеет отрицательный температурный коэффициент, с повышением температуры ОЖ падает показатель сопротивления на термисторе, а при понижении температуры сопротивление увеличивается.

Информацию считывает блок управления и основываясь на ней дает определенную команду, а термостат открывает или закрывает поток антифриза через радиатор.

Исходя из показаний датчика температуры антифриза ЭБУ во время пуска двигателя выставляет нужное количество шагов регулятора холостого хода (РХХ), угол опережения зажигания и время впрыска форсунок, чем корректирует подачу горючего. На датчик подается постоянное напряжение 5 В с ЭБУ через резистор имеющий постоянное значение сопротивления, который расположен в управляющем контроллере. То есть управляющий блок реагирует на изменение напряжения на датчике.

Основные признаки и характеристика неисправностей ДТОЖ

О выходе из строя датчика температуры ОЖ, можно судить по нескольким признакам. Однако стоит понимать, что названые ниже типичные проявления могут быть причиной и иных дефектов двигателя автомобиля. Следовательно для уверенности нужно провести дополнительную проверку.

Основные признаки указывающие на неисправность датчика:

• На приборной панели загорелась лампа Check Engine. Если Вы увидели этот значок, отсканируйте код ошибки, он может указывать и на другие неисправности.
• Увеличился расход топлива. Вследствие того, что электронный блок получает неверные данные с датчика, он не может правильно их считать и определить требуемую команду. А именно, сколько необходимо горючего для образования топливной смеси и поддержки оптимальной температуры мотора.
• Неустойчивая работа двигателя. Сюда относятся сбои на холостых оборотах, трудности при запуске мотора (чаще в зимние периоды) либо полная остановка на малых оборотах.
• Авто глохнет при разогретом двигателе. Как только температура антифриза доходит до определенной отметки, мотор самопроизвольно останавливается. Независимо от того какая жидкость использовалась в системе (хороший антифриз или обычная вода).
• Нестабильная работа вентилятора. Бывает несколько проявлений – иногда совсем не работает, а в других случаях не переключается на аварийный режим. Здесь важно дополнительно проверить термистор на исправность.
• Машина плохо заводится когда двигатель холодный.

Чаще такие датчики изготавливают с неразборным корпусом, поэтому при дефектах их заменяют на новые. Это относится к автомобилям любых производителей и отечественных, и зарубежных.

Где найти датчик на машине

Для проверки датчика необходимо знать, где он находится. Естественно, его расположение будет отличаться в разных марках и моделях авто. Однако существует несколько признаков по которым можно определить где он установлен.

Чаще датчик температуры охлаждающей жидкости располагается на выпускном патрубке головки блока цилиндров. В его конструкции предусмотрена резьба, при помощи которой он монтируется в соответствующее место. Важным требованием является прямой контакт головки датчика непосредственно с охлаждающей жидкостью. Это обеспечивает наиболее точные показания датчика.

Также следует учитывать, что некоторые модели автомобилей имеют сразу два датчик температуры охлаждающей жидкости. В таких случаях первый снимает и передает показания температуры антифриза на выходе из двигателя, а второй – на выходе из радиатора. Это дает более точную информацию о состоянии двигатели и системы охлаждения.

Всю информацию о количестве и расположении датчиков можно найти в техпаспорте авто.

Причины неисправности датчик температуры охлаждающей жидкости

Конструкция датчика предельно проста, а соответственно и поломки его случаются очень редко. Наиболее частыми причинами бывает изношенность либо механическое повреждение. Например, появление коррозии может быть вызвано тем, что в системе охлаждения, вместо антифриза, использовалась обычная вода.

Самые распространенные причины выхода из строя ДТОЖ:

• Поврежденный корпус. Выражается по-разному, но чаще это заметное подтекание ОЖ из резьбы датчика либо его корпуса. Также возможно повреждение самого терморезистора или его контактов, что ведет к выдаче им некорректного сигнала.
• Окисленные контакты. Под воздействием высокой влажности или просто из-за старости датчика, на его контактах может появиться окисление, что мешает прохождению электрического тока через них (или значительно увеличивает сопротивление цепи).
• Поврежденная группа контактов (фишки). Чаще вызвано механическим повреждением проводов у основания разъема.
• Нарушенный контакт внутри датчик температуры охлаждающей жидкости. Может быть вызвано его старением, сильным ударом или под воздействием вибраций. Ведет к обрыву контактов. В таких случаях ремонт невозможен, так как датчики изготавливаются с запаянным корпусом, поэтому подлежит замене.
• Повреждена изоляция провод. Относится к питающим проводникам идущих от ЭБУ к датчику. Возникает от механического воздействия, старости, из-за использования некачественных изоляционных материалов и т.п. Особенно важно для автомобилей эксплуатируемых в условиях высокой влажности окружающей среды.

Во многих случаях, чтобы восстановить нормальную работу датчика температуры, достаточно удалить с его корпуса, резьбы и контактов нежелательный налет, следы коррозии и возможного окисления. Если это не помогло его проще заменить на новый.

Стоимость датчика невысокая, а сложности в установке не возникнет даже у начинающего автолюбителя.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру. Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик.

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

При нормальных условиях напряжение должно составлять 5 В. Ели это условие выдержано, тогда можно приступать к дальнейшей проверке датчика.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

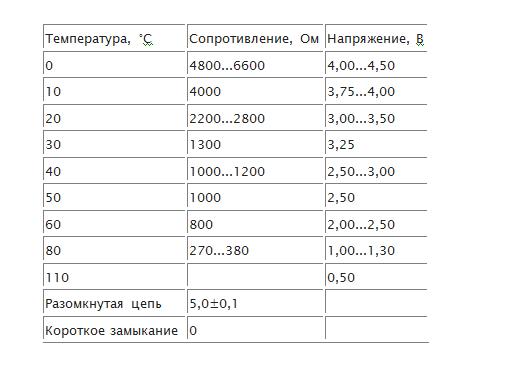

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов.

В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто.

На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Как проверить ДТОЖ на примере ВАЗ 2110

В целом датчик температуры охлаждающей жидкости на разных ВАЗах проверяется теми же методами и в такой же последовательности, как описано в предыдущих разделах. Наиболее часто на «Ладах» 2110, 2112, «Приора», «Калина» и других установлены датчики с артикулом 23.3828 и 405213, либо его аналоги – 423.3828.

Чтобы провести проверку, необходимо знать какое у него сопротивление при разных температурах:

— 15 °С – от 4 033 до 4 838 Ом;

— 128 °С – от 76.7 до 85.1 Ом;

— напряжение на выходе при 15 °С – от 92.1 до 93.3 % от подаваемого с ЭБУ;

— напряжение на выходе при 128 °С – от 18. 1 до 19.7 %.

Перед демонтажем ДТОЖ для последующей проверки или замены на новый из системы охлаждения, необходимо немного слить антифриз. Делается это на остывшем двигателе во избежание травмирования и повреждения деталей двигателя либо инструментов.

Откручивается датчик гаечным ключом на 19 мм. Для этого следует отвернуть его и снять вместе уплотнительным кольцом.

Измерения проводятся с шагом по 10 °С от точки кипения и до комнатной температуры. Значения сопротивления записываются, а по окончанию сверяются с таблицей.

Вывод

Датчик температуры охлаждающей жидкости довольно простое устройство и проверка его целостности не требует особых знаний и опыта. Для этого достаточно только наличие инструмента для его демонтажа и проверки, а именно гаечный ключ и мультиметр. Если датчик неисправен, его лучше сразу заменить, ремонт не стоит потраченного времени.

Датчик температуры охлаждающей жидкости: возможные неисправности и ремонт

Система охлаждения двигателя важна для его бесперебойной работы. И в ней должно быть исправным все, даже такие, на первый взгляд, мелочи, как датчик температуры охлаждающей жидкости.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

Пример внешнего вида датчиков температуры ОЖ для различных автомобилей

Датчик охлаждающей жидкости – это небольшой прибор, который определяет температуру охлаждающей жидкости в системе. При ее нагреве он подает сигнал на включение вентилятора, чтобы ее снизить.

Главное, за что отвечает датчик температуры охлаждающей жидкости, это включение вентилятора. Если он неисправен, вентилятор не включится. Соответственно, антифриз может закипеть, а мотор – перегреться.

На инжекторных двигателях неправильно работающий (или не работающий вообще) датчик приведет к тому, что угол опережения зажигания будет выставлен электронным блоком управления неверно, горючее будет расходоваться больше, а нагрузка на двигатель возрастет.

Кроме того, есть у этого прибора и другие, не менее важные функции, от выполнения которых зависит работоспособность двигателя в целом. Поэтому неисправность датчика температуры охлаждающей жидкости влияет на многое, а значит, ее нужно вовремя находить и устранять.

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Где находится ДТОЖ

Расположение датчика ОЖ в ВАЗ 2111, 2110

Расположение датчика температуры охлаждающей жидкости известно не каждому водителю. Но поскольку поменять его своими силами в случае поломки не так уж и сложно, выгоднее будет эти места знать. Они находятся в корпусе радиатора или в «рубашке» системы охлаждения. Точная локация зависит от марки и модели автомобиля, однако общее одно: его устанавливают поблизости от термостата, чтобы результат был максимально точным.

Вот основные места, где может стоять датчик температуры охлаждающей жидкости:

• корпус термостата;
• головка блока цилиндров;
• верхний шланг радиатора.

Располагать устройство далеко от термостата и вышеназванных узлов не имеет смысла. Расположенный на удалении, он не сможет точно передавать данные. Сопротивление ДТОЖ напрямую зависит от нагрева мотора – чем температура выше, тем выше сопротивление и наоборот.

Разновидности датчиков температуры ОЖ

Разделяют две большие разновидности ДТОЖ:

Механический датчик температуры охлаждающей жидкости устроен просто и действует напрямую. С помощью электрических сигналов он передает параметры изменения сопротивления на указатель температуры на панели приборов и на реле, занимающееся включением вентиляторов. Такие приборчики устанавливаются на карбюраторные моторы, например – на старых отечественных автомобилях.

Цифровые датчики используются в современных автомобилях с двигателями инжекторного типа. Внешне он похож на механический, но принцип работы отличается. Сигналы, считываемые им, подаются не напрямую на вентилятор и шкалу на панели проборов, а на электронный блок управления. Находящийся на блоке процессор анализирует все сигналы и решает, куда их направить дальше.

Также ДТОЖ делятся на магнитные, биметаллические и капиллярные. Отличить первый от второго просто. Стрелка указателя у магнитного колеблется, «подпрыгивает» при отображении значений, а у биметаллического движется плавно и постепенно. Капиллярные на сегодняшний день нигде не используются.

Принцип работы датчика температуры антифриза

Принцип работы датчика температуры охлаждающей жидкости строится на базе физических свойств материала, из которого он изготовлен. Рабочий элемент устройства чувствителен к нагреву, кроме него в устройстве расположены еще электропроводящие контакты.

Так, его сопротивление меняется в зависимости от температуры, данные фиксируются и передаются далее. Как было уже написано выше, у механических ДТОЖ сигнал передается напрямую – к шкале на приборной панели и реле вентилятора, а у цифровых – на электронный блок управления, который сигналы уже распределяет и отправляет по назначению.

Признаки неисправности датчика температуры ОЖ

Поскольку ДТОЖ отвечает за многие функции в автомобиле, то его неисправность приведет к разным неполадкам в работе всей системы. Вот какие признаки неисправности датчика температуры охлаждающей жидкости могут быть:

• нестабильность работы двигателя – троит, глохнет;
• диапазон холостых оборотов от 200 до 1500 в минуту, резкие скачки;
• трудности с запуском мотора;
• внезапное включение вентилятора охлаждения в холодную погоду;
• беспричинное увеличение расхода топлива;
• темный, черный дым из выхлопной трубы.

Это тревожные симптомы могут говорить и о других неполадках в автомобиле, однако первое, на что стоит обратить внимание – это именно датчик.

Основные причины неисправности ДТОЖ

Причин выхода из строя ДТОЖ может быть несколько. Вот основные из них:

1. Некачественный хладагент. Плохая охлаждающая жидкость приводит к образованию в системе охлаждения налета, отложений, коррозии. Если основной рабочий элемент датчика покроется налетом, это ухудшит его качество. Как следствие – сигналы будут подаваться неверные. Например – более низкие показания датчика температуры охлаждающей жидкости, чем на самом деле. Это приводит к тому, что вентилятор будет включаться не вовремя, а двигатель – перегреваться.
2. Некачественный датчик. Если первая причина встречается в реальности не так уж и часто, то вот низкое качество самого устройства – увы, достаточно часто. В продаже можно встретить датчики непонятного изготовителя. Да и заводские, аналогичные тем, что установлены на автомобиле с конвейера, почему-то служат в несколько раз меньше.
3. Течь радиатора. Она может возникнуть в результате сорванной резьбы или неплотно прикрученного датчика. Сорвать резьбу можно довольно легко, поскольку металл радиатора достаточно мягкий. Но и недокручивать тоже не стоит. Также течь могут вызвать износившиеся прокладки.
4. Сбои электрики. Эта причина приведет к неправильной работе датчика. А вызвать ее может что угодно: от окислившихся контактов до скачка напряжения.

Также на работу ДТОЖ напрямую влияет термостат. Любые сбои, неисправности в его работе могут привести к некорректной работе и датчика тоже.

Как проверить ДТОЖ

Проверка датчика мультиметром

Проверить датчик охлаждающей жидкости проще всего с помощью мультиметра. Перед тем как приступить к этому, следует учесть, что у разных автомобилей показатель сопротивления при низких и высоких температурах будет отличаться. Поэтому его нужно знать. Точный ответ даст мануал к транспортному средству.

Сама процедура проверки предельно проста. Датчик нужно выкрутить, мультиметр подсоединить к его контактам. Воду нагреть до определенной температуры, указанной в мануале (это нужно, чтобы было, с чем сверить), и опустить в нее устройство.

Если показатель не совпадет с тем, что указан в руководстве, значит – проблема в датчике. Если совпадет – значит, он исправен, и виновата электроника или термостат.

Как заменить датчик

Зная, как снять ДТОЖ, легко и заменит его – то есть, просто поставить на место старого новый. Чтобы система работала лучше, рекомендуется при этом заменить и антифриз. Также следует зачистить мелкой шкуркой контакты, которые идут к датчику.

Если же устройство исправно, и его требуется вернуть на место, рекомендуется зачистить его контакты и вообще очистить в целом. Нелишним будет воспользоваться графитовой смазкой для обработки посадочного гнезда под датчик.

Заключение

Датчик температуры антифриза – на первый взгляд, маленькое и незначительное устройство. Однако в современных автомобилях на него возлагаются большие функции. Мелочей в работе транспортного средства не бывает, все взаимосвязано. Поэтому важно знать, какие поломки могут быть у этого устройства, как их определить и как поменять датчик самостоятельно.

Видео

• Датчик температуры двигателя — что это, как выглядит
• Определение неисправности датчика Температуры без Диагностики

Датчик температуры охлаждающей жидкости двигателя: как он работает, проблемы, симптомы, проверка

В автомобиле с двигателем внутреннего сгорания система охлаждения поддерживает оптимальную температуру двигателя и предотвращает его перегрев.

Как работает датчик температуры

Датчик температуры охлаждающей жидкости двигателя (engine coolant temperature sensor — ECT) или ДТОЖ измеряет температуру жидкой охлаждающей жидкости.

Типичным ДТОЖ является термистор с отрицательным температурным коэффициентом. Это означает, что его электрическое сопротивление уменьшается при повышении температуры.

Где установлен

Датчик вкручен в один из каналов системы охлаждения и погружен в охлаждающую жидкость.

Многие автомобили имеют более одного датчика температуры ОЖ. В большинстве автомобилей первичный ДТОЖ (датчик ECT 1) устанавливается рядом с термостатом в головке блока цилиндров, блоке или на корпусе термостата. Второй датчик может быть установлен в другой части двигателя или в радиаторе.

В некоторых автомобилях вместо или в дополнение к ДТОЖ используется датчик температуры головки цилиндров или датчик CHT. Датчик CHT работает так же, но он измеряет температуру металла головки цилиндров и не погружен в охлаждающую жидкость.

Это позволяет датчику CHT правильно измерять температуру двигателя даже при потере охлаждающей жидкости. Это может помочь предотвратить перегрев.

Для чего нужен

Датчик температуры подключен к блоку управления двигателя (ЭБУ). Контроллер подает опорное напряжение (обычно 5 вольт) и постоянно отслеживает сигнал ДТОЖ.

Основываясь на этом сигнале, ЭБУ регулирует рабочие характеристики двигателя и включает вентиляторы радиатора, когда температура достигает определенного уровня.

Если сигнал от датчика отсутствует или находится вне ожидаемого диапазона, блок управления включает индикатор Check Engine и сохраняет соответствующий код неисправности в своей памяти.

Проблемы с ДТОЖ

Одной из распространенных проблем является плохой контакт в разъёме или в жгуте проводов. Это вызывает прерывания в сигнале к блоку управления, и ЭБУ устанавливает ошибку.

В некоторых автомобилях симптомы этой проблемы проявляются в виде ошибочных показаний датчика температуры. Двигатель может работать в аварийном режиме: может перестать работать кондиционер, а вентиляторы радиатора могут работать постоянно.

• Например, в соответствии с сервисным бюллетенем для Dodge Journey 2011 года с двигателем 2,4 л, для исправления кодов неисправностей P0117 (Низкий уровень сигнала ДТОЖ) или P0118 (Высокий уровень сигнала ДТОЖ), вакуумный шланг усилителя тормозов, проложенный слишком близко к разъёму датчика, необходимо заменить.
• В сервисном бюллетене GM для Chevrolet Impala 2012-2013 годов упоминается проблема, связанная с трением жгута проводов на передней правой стороне коробки передач. Если какой-либо из проводов поврежден или закорочен, это может привести к множеству различных кодов неисправностей, включая коды датчиков температуры P0117 и P0118. Для устранения проблемы жгут нужно восстановить.
• Коррозия на клеммах или разъёме датчика также может стать причиной неисправностей. Например, сервисный бюллетень Ford описывает проблему в автомобилях Fusion, Escape, Transit Connect 2010-2012, а также в автомобилях марки Mercury и Lincoln с двигателем 2,5 л: попадание воды в разъём датчика может вызвать коды P1285, P1299 и / или P0128. В зависимости от степени коррозии разъём и ДТОЖ нужно очистить или заменить.
• В сервисном бюллетене для некоторых автомобилей R55, R56, R57 и R58 MINI Cooper / CooperS описана аналогичная проблема с коррозией внутри датчика температуры охлаждающей жидкости, которая может привести к неточным показаниям температуры двигателя. Ремонт включает в себя установку нового датчика и дооснащение нескольких связанных частей.
• Многие коды ошибок, относящиеся к ДТОЖ, также могут быть вызваны другими причинами, такими как плохой термостат или проблемы с системой охлаждения, включая даже протечку прокладки головки.

Проблема должна быть правильно диагностирована. Конечно, учитывая, что датчик не является дорогостоящей деталью, его часто рекомендуется менять, если есть подозрения, что он неисправен.

Способы проверки датчика температуры ОЖ

Поскольку наконечник датчика должен быть погружен в охлаждающую жидкость, низкий уровень охлаждающей жидкости или воздушные пузыри внутри системы охлаждения могут привести к неправильному сигналу от датчика.

Уровень охлаждающей жидкости всегда должен проверяться в первую очередь при решении проблем с системой охлаждения. Разъём датчика температуры охлаждающей жидкости должен быть проверен на предмет повреждений или коррозии.

Есть несколько способов проверить ДТОЖ. Правильный способ можно найти в руководстве по обслуживанию.

Проверка сопротивления датчика

Одним из способов является измерение сопротивления датчика при различных температурах двигателя и сравнение показаний со спецификациями, приведенными в руководстве по обслуживанию. Для проверки сопротивления используется мультиметр.

Сопротивление датчика может быть измерено только тогда, когда он отключен от цепи. Причина в том, что если вы измеряете сопротивление любого электрического прибора, который подключен к цепи, измерение будет неточным.

Проверка напряжения датчика

Другим способом проверки датчика является измерение напряжения на клеммах датчика при включенном зажигании.

Датчик подключен к блоку управления двигателя. ЭБУ подает опорное напряжение (обычно от 5 вольт), второй провод — это заземление датчика. Опорное напряжение и заземление должны быть проверены в первую очередь.

Поскольку сопротивление датчика снижается по мере прогрева двигателя, напряжение тоже падает. Когда машина холодная, можно измерить около 3-4 вольт. На полностью прогретом двигателе напряжение падает до 1 вольта.

При отключенном датчике мультиметр покажет 5 вольт. Если напряжения нет, знайте, что цепь либо разомкнута, либо замкнула на массу. Например, один из проводов в жгуте датчика может переломиться или перетереться о корпус и закоротить.

Сравните показания ДТОЖ с другими датчиками температуры

Примером другого датчика, который измеряет температуру, является датчик температуры воздуха на впуске (IAT).

Если автомобиль простоял всю на ночь, температура двигателя и датчика температуры на впуске (IAT) должны быть очень близки. Это можно проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Как вы можете видеть на фотографии, датчик на впуске показывает 32 ° F внутри воздухозаборника, а ДТОЖ — 30,2 ° F. Небольшая разница в измерениях из-за того, что воздух прогревается быстрее, чем двигатель. Если бы разница была намного больше, это означало бы, что один из датчиков измеряет температуру неправильно.

Диагностика прерывистой неисправности датчика

Если в цепи датчика температуры ОЖ возникает прерывистая неисправность, автомеханики используют диагностический прибор для его диагностики.

При подключенном диагностическом приборе нужно отслеживать напряжение датчика, слегка постукивая по нему, шевеля жгут проводов и разъём. Изменение напряжения указывает на проблемную область. Другим способом является контроль температуры, которую показывает датчик.

Почему датчик ДТОЖ показывает −40 °C ?

Когда датчик температуры отключен, диагностический прибор показывает −40 градусов.

Эта функция полезна при диагностике кодов неисправностей, связанных с ДТОЖ. Когда ЭБУ устанавливает код неисправности, он также сохраняет стоп-кадр, который является снимком основных параметров на момент сбоя.

Если стоп-кадр показывает температуру ДТОЖ  −40 °C, это означает, что цепь датчика была разомкнута во время неисправности. Это может быть проблема с самим датчиком, разъёмом или жгутом проводов.

Нужно ли менять ДТОЖ при замене термостата?

Нет, это не обязательно. Однако, бывают прерывистые неисправности, связанные с контролем температуры двигателя, и трудно определить, является ли причиной термостат или датчиком температуры охлаждающей жидкости.

В этом случае обычно оба заменяются одновременно. В некоторых автомобилях блок управления необходимо перепрограммировать в случае неисправности, связанной с контролем температуры двигателя.

Датчики температуры охлаждающей жидкости. — DRIVE2

Датчик температуры деталь электрической системы автомобиля, которая может изменять свои электрические характеристики в зависимости от температуры.

По функции температурные датчики делятся на:Датчики температуры для блока управления двигателем.Датчики температуры для указателя (стрелки) приборной панели.Датчики с несколькими функциями.

Датчики температуры на сигнальную лампу приборной панели (термовыключатели).

Датчики включения вентилятора (термовыключатели).

Датчики температуры для блока управления двигателем, датчики для указателя на приборной панели, датчики с несколькими функциями изменяют свое электрическое сопротивление в зависимости от температуры. В основе их работы лежит эффект изменения сопротивления различных электропроводящих веществ в зависимости от температуры.

У большинства металлов с ростом температуры электрическое сопротивление возрастает то есть они обладают позитивным электрическим коэффициентом (PTC — positive temperature coefficient).

Для полупроводников характерен отрицательный температурный коэффициент (NTC — negative temperature coefficient) — то есть уменьшение электрического сопротивления с ростом температуры.В зависимости от конструкции датчика он может иметь один, либо несколько контактов.

Если контакт один, то сопротивление измеряется между контактом и корпусом датчика (Рис.1). Если контактов 2, то сопротивление измеряется между ними (Рис.2, Рис.3). Если контактов много, то возможны самые различные варианты (Рис.4, Рис.5).

Подавляющее большинство температурных датчиков имеет резьбовое крепление (Рис.6-Рис.9), хотя, бывают исключения (Рис.10), соответственно датчики имеют шестигранный участок корпуса под ключ различных размеров.

По форме резьба может быть цилиндрической или конической, отличаться диаметром и шагом, так же датчики могут иметь уплотняющую прокладку или же не иметь таковую.

Форма электрических разъемов может быть самой разнообразной.

Датчики температуры на сигнальную лампу приборной панели работает по принципу замыкания либо размыкания цепи при достижении определенной температуры. Если датчик с одним контактом, то размыкание/замыкание происходит между контактом и корпусом.

В этом случае датчики бывают разомкнутые в холодном положении (Рис.11) и замкнутые в холодном положении (Рис.12). Если у датчика два контакта, то размыкание/замыкание происходит между этими контактами. В этом случае датчики, так же бывают разомкнутые в холодном положении (Рис.

13) и замкнутые в холодном положении (Рис.14). Так же встречаются двухконтурные датчики (Рис.15).

Датчики включения вентилятора по устройству, принципам работы и вариантов конструкции идентичны датчикам на сигнальную лампу. Симптоматика выхода температурного датчика из строя зависит от того, какую функцию выполнял данный датчик.

Если вышел из строя датчики температуры для блока управления двигателем, то может наблюдаться неустойчивый запуск двигателя (машина плохо заводится), неустойчивые обороты двигателя, снижение мощности двигателя.

Если произошла поломка датчика температуры для указателя (стрелки) приборной панели, то наблюдаются неправильные показания этой стрелки. Если ломается датчик температуры на сигнальную лампу приборной панели или датчики включения вентилятора то наблюдается неправильная работа либо сигнальных ламп либо вентиляторов.

Температурные датчики, хотя и являются элементом электрической системы автомобиля, но от их правильной работы зависит в определенной степени и работоспособность системы охлаждения. Это касается датчиков включения вентиляторов охлаждения радиатора охлаждения двигателя.

В ряде автомобилей при неисправном датчике включения вентилятора может произойти перегрев двигателя со всеми вытекающими неприятными последствиями. При поломке температурного датчика его необходимо заменить на новый, так как ремонт старого датчика в кустарных условиях невозможен и нецелесообразен.

При подборе датчика нужно быть очень внимательным и использовать только подходящий для данного случая датчик. Это связано с большим разнообразием используемых в автомобилях датчиков, которые даже при внешнем сходстве могут иметь различные электрические характеристики могут различаться зеркально.

https://www.youtube.com/watch?v=MWbI0ZFMCOw\u0026t=38s

Еще больше статей тут.

Чем опасна поломка датчика температуры охлаждающей жидкости

Журнал Машина может отреагировать на эту проблему неожиданным образомРассказываем о коварстве датчика температуры охлаждающей жидкости и учимся вовремя обнаруживать его неисправность.

Датчик температуры охлаждающей жидкости – копеечная деталь, поломка которой может не только изрядно потрепать нервы автовладельцу, но и вывести из строя двигатель автомобиля. От неё зависит работоспособность множества систем.

Датчик температуры охлаждающей жидкости относится к наиболее важным элементам электронной системы любого автомобиля, при этом его нельзя назвать надёжным вне зависимости от того, на машине какой марки и модели он установлен.

Именно этот датчик отвечает за работу системы принудительного охлаждения двигателя, а также за показания температуры на приборной панели (если эта опция предусмотрена производителем).

От его корректной работы зависит запуск двигателя, смесеобразование и даже расход топлива.

Датчик температуры охлаждающей жидкости имеет компактные размеры и располагается таким образом, чтобы контактировать непосредственно с антифризом в системе охлаждения двигателя. Данные, которые получает это устройство, в виде электрического сигнала поступают в электронный блок управления мотором.

Тот, в свою очередь, использует их для приготовления правильной топливной смеси и корректировки угла зажигания, а также управления системой принудительного охлаждения двигателя. По его команде включаются и выключаются первая и вторая скорости вращения вентилятора и тем самым поддерживается постоянная рабочая температура мотора.

Данные, которые снимаются с датчика, отображаются на приборной панели и помогают водителю вовремя заметить недогрев или перегрев движка.

Принцип работы устройства основан на способности материалов датчика изменять электрическое сопротивление в зависимости от температуры. Датчик состоит из рабочего элемента из чувствительного материала и контактов, которые подключены к электросистеме автомобиля.

При некорректной работе устройства электронный блок управления машины получает неверную информацию, что приводит к подготовке неправильной (слишком богатой или бедной) смеси, а также к некорректной работе системы охлаждения.

Это может приводить к закипанию антифриза и деформации головки блока цилиндров, а также к переходу автомобиля в так называемый аварийный режим (двигатель не развивает полную мощность, повышается расход топлива).

О существовании датчика температуры охлаждающей жидкости водители вспоминают обычно лишь тогда, когда мотор уже «закипел», либо вот-вот достигнет критической температуры.

Насторожить водителя может активация сигнализатора «неисправность двигателя», либо слишком большое (или напротив низкое) значение указателя температуры на «приборке».

Нередко поломка датчика длительное время остаётся незамеченной (особенно на машинах без указателя температуры, которых год от года становится больше).

Косвенными признаками неисправности являются неуверенный запуск и «троение» двигателя, повышение расхода топлива и ухудшение динамики автомобиля.

В случае обрыва электрической цепи датчика температуры охлаждающей жидкости или короткого замыкания вентилятор охлаждения двигателя начинает работать на полную мощность и перестаёт отключаться.

Течь антифриза из резьбового соединения датчика – также сигнал к необходимости ревизии устройства или его замены.

Проверить работоспособность датчика температуры довольно просто.

Для этого нужно вооружиться мультиметром и «прозвонить» устройство на обрыв цепи, а также снять показатели омметром при разной температуре, воспользовавшись таблицей параметров (найти эту информацию можно в Интернете).

При увеличении температуры детали сопротивление между выводами датчика должно уменьшаться. Если устройство не реагирует на изменение температуры или наблюдается обрыв цепи, либо параметры расходятся с заведомо правильными, смело отправляйтесь в магазин за новым датчиком.

Заменить датчик температуры самостоятельно сможет практически каждый. Для этого достаточно разомкнуть электрический разъём и выкрутить старый датчик, а затем ввернуть на его место новый. Важно помнить, что устройство должно хорошо уплотняться (необходимо использовать специальную прокладку или герметик). Помните, что при выкручивании датчика неизбежна незначительная утечка антифриза.

Срок службы датчика температуры невелик, при этом устройство оказывает прямое влияние на ресурс мотора. Пренебрегать работоспособностью этой детали, особенно учитывая её невысокую стоимость, нецелесообразно.

Какой бензин лучше: 92+ или 95

Датчик указателя температуры охлаждающей жидкости » Драйв

Работа мотора в машине сопряжена с постоянным процессом сгорания топливной смеси. Из-за чего двигатель внутреннего сгорания (ДВС) может перегреться и выйти со строя. Для предотвращения подобных инцидентов ДВС принудительно охлаждается посредством циркуляции специальной жидкости. А вот контроль за ее состоянием производит датчик температуры охлаждающей жидкости (ДТОЖ).

Назначение

Такой датчик предназначен для контроля состояния двигателя авто посредством фиксации температурных изменений жидкости охлаждения. С этой целью его размещают в антифризе, где происходит непосредственное взаимодействие чувствительного элемента и слоя охлаждающей жидкости.

Датчик передает данные измерений на блок управления для дальнейшей регулировки работы системы. Логический блок принимает решение о продолжении работы автомобиля в том же режиме или об уменьшении параметра, влияющего на фактора нагрева.

Помимо электронных моделей, существуют и механические сенсоры, которые предназначены не для взаимодействия с логическим блоком, а для вывода информации на термометр в салоне. В случае с механическими моделями водитель сам принимает решение об изменении режима вождения или полной остановке агрегата.

В зависимости от модели машины, датчик предназначается для выполнения таких функций:

• Контроль температуры в конкретный момент времени для системы охлаждения.
• Влияние на выбор режима работы, в зависимости от сложившейся ситуации.
• Подача сигнала к аварийному включению или отключению мотора, при резком нарастании или падении температуры.
• Контроль опережения или запаздывания зажигания – позволяет регулировать интенсивность выброса выхлопных газов и нагрузку на поршневую систему.
• Подача сигнала на обогащение топливной смеси в случае недопустимого снижения температуры охлаждающей жидкости.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

11 января 2017 Категория: Обслуживание и ремонт

Контролировать температуру охлаждающей жидкости очень важно для того, чтобы сохранить работоспособность автомобиля. Неверные показания приборов могут сбить с толку водителя, из-за чего он может случайно перегреть или, напротив, недостаточно прогреть двигатель, что также может привести к массе неполадок и весьма дорогому ремонту.

Бывают случаи, когда из-под капота уже начинает идти пар, а показатель температуры все еще находится в «синей» зоне, свидетельствующей о непрогретости мотора!

Работа двигателя при низких температурах также не пойдет ему на пользу. Поэтому многие автомобилисты задаются вопросом: как проверить указатель температуры охлаждающей жидкости, а также, что делать в случае его неисправности? В этой статье мы поставим точку над этим вопросом.

Не работает указатель или все же датчик температуры?

В этом вопросе существует один небольшой, но очень коварный нюанс. Дело в том, что выйти из строя может как сам указатель, так и датчик температуры. В первом случае водитель лишь получает недостоверные показания приборов, что в большинстве случаев при хорошем состоянии автомобиля и отсутствии в нем неисправностей не приводит к серьезным последствиям, однако и является достаточно неприятной поломкой.

Однако если не работает ДТОЖ, то последствия могут быть куда плачевнее. Все дело в том, что современные автомобили «напичканы» электроникой, которая призвана защитить автомобиль от возможных поломок. Работа всей этой электроники основана на датчиках, и именно данные получаемые от них являются основой для формирования сигналов управляющим механизмам, которые корректируют работу узлов автомобиля.

Если бортовой компьютер принимает неверные данные с них, то в результате неправильно регулирует работу узлов автомобиля, что может привести к крайне неприятным последствиям. Поэтому, если у вас возникли проблемы с показателями температуры двигателя, то в первую очередь нужно определиться, дело в указателе температуры или все-таки в датчике.

Проверка указателя температуры охлаждающей жидкости

Итак, как проверить указатель температуры охлаждающей жидкости? Для начала заглушите двигатель и подождите, пока он остынет. Отключите разъем, к которому присоединяется датчик температуры ОЖ, и соедините его с резистором сопротивлением в 100 Ом.

Далее необходимо включить зажигание. Правильно функционирующий указатель покажет температуру в 90 градусов. Если прибор показывает неправильную температуру или показания вообще отсутствуют, то неполадка кроется в проводке или самом указателе.

Вероятнее всего, где-то произошло замыкание или обрыв электросети автомобиля, из-за чего при правильной работе датчика температуры на приборной панели демонстрируются неверные данные.

Проверьте изоляцию проводов, идущих от датчика к приборной панели и бортовому компьютеру, поврежденные провода следует заменить или, на худой конец, восстановить. Если вся проводка находится в хорошем состоянии, но указатель температуры работает некорректно, то дело именно в нем, следует произвести замену или ремонт указателя.

Как определить неисправность ДТОЖ?

Если же указатель функционирует правильно и проводка цела, включите датчик обратно в цепь, заведите мотор и прогрейте его в штатном режиме. Если при этом на указателе сохраняются показания не соответствующие нормальным значениям, или стрелка указателя даже не сдвинулась с места, то неполадка кроется именно в датчике. В данном случае необходимо его попросту заменить.

Кстати о признаках неисправности датчика температуры охлаждающей жидкости можете ознакомиться, перейдя по этой ссылке. Прочитав данный материал, вы более подробно узнаете о методах проверки датчика на работоспособность, а также его роли в двигателе автомобиля.

Еще один способ проверки датчика температуры

Существует еще один способ проверки датчика, ваши действия должны заключаться в следующем. В первую очередь нужно отключить отрицательную клемму с аккумуляторной батареи автомобиля, слить с мотора антифриз, чтобы жидкость не пролилась после снятия датчика.

Далее нужно снять датчик с двигателя и протестировать его омметром. Один контакт необходимо прикрепить к контакту датчика. Вторая клемма прибора должна быть замкнута на корпусе ДТОЖ. Показания омметра при нормальной температуре должны составлять порядка 700-800 Ом.

Попробуйте проверить датчик в иных условиях, например, погрузив его в горячую (около 70-80 градусов) воду: в таком случае сопротивление будет меньше. Также стоит проверить его в холодной воде, где сопротивление естественно увеличится. Если показания омметра при заданных температурах отличаются от нормальных значений, или не происходит уменьшение, или увеличение сопротивления при нагревании и охлаждении датчика, то проблема именно в нем – его следует заменить. В противном случае нужно искать неисправность в указателе или проводах, идущих к нему.

Рекомендуем к просмотру полезное видео о проверке указателя и датчика температуры охлаждающей жидкости. В данном видео вы узнаете, где находится датчик указателя, как его проверить, а также определить, в чем именно неисправность в самом датчике указателя или щитке приборов, обязательно смотрим:

Это все что мы хотели сказать по вопросу о том, как проверить указатель температуры охлаждающей жидкости. Теперь вам не составит труда отличить поломку указателя температуры от неисправности самого датчика. Если при неработоспособности первого еще можно как-то ездить без серьезных последствий для двигателя, то дальнейшая эксплуатация авто при неисправности ДТОЖ абсолютна противопоказана. В любом случае затягивать с ремонтом не стоит, пока данная неполадка не повлекла за собой еще более серьезные последствия!

Современный автомобильный двигатель работает по командам единого электронного блока управления. Данный командный центр корректирует отдельные параметры исходя из поступающей от различных датчиков информации. Одним из этих элементов, непосредственно влияющих на работоспособность двигателя, является датчик указателя температуры охлаждающей жидкости. Он фиксирует и передает признаки перегрева с тем, чтобы ЭБУ скорректировал работу ДВС.

Что такое датчик температуры охлаждающей жидкости

Элемент выполнен единым блоком с корпусом на резьбе, который вкручивается в двигатель (иногда – в термостат или радиатор) и непосредственно контактирует с охлаждающей жидкостью двигателя. Во время работы двигатель нагревается, а антифриз, соответственно, его охлаждает.

Как работает система обратной связи

Система управления двигателем – гибкая самообучающаяся программа, формирующая параметры работы ДВС динамически, т. е. на основе показаний датчиков в реальном времени. Применительно к мотору система делает выводы о том, прогрет ли агрегат или, наоборот, его температура еще недостаточна для использования режима максимальной мощности.

На что влияет работа датчика

• Температура ОЖ – один из факторов, влияющих на коррекцию работы двигателя. Благодаря сигналам от этого элемента изменяются следующие показатели:
• Обогащение топливной смеси. Если от датчика идет сигнал о низкой температуре охлаждающей жидкости, то программа пересчитывает количество топлива для форсунок в сторону увеличения. Холодный двигатель стабильнее работает на повышенных холостых оборотах.
• Опережение зажигания. ЭБУ рассчитывает угол опережения исходя из текущей нагрузки и степени прогрева мотора. На непрогретом двигателе УОЗ будет меньше. Неправильная работа датчика также повлияет на этот параметр. Это, в свою очередь, приведет к нестабильной работе мотора на всех режимах, к снижению мощности и повышению расхода топлива.
• Работа электровентилятора охлаждения. Высокие показатели температуры жидкости (антифриза) дают команду на включение вентилятора, обдувающего радиатор. При неправильных показаниях работа элемента будет некорректна. При перегреве вентилятор может и не включиться, так как, по данным датчика, нагрев небольшой. А это чревато серьезными последствиями вплоть до деформации головки блока цилиндров.

Где находится элемент

Разновидности

Датчик указателя температуры охлаждающей жидкости представляет собой терморезистор. Он изменяет свое сопротивление в зависимости от нагрева жидкости, с которой он соприкасается. При этом используются материалы, которые снижают свое сопротивление при повышении нагрева.

Диагностика работоспособности

Иногда бывает, что считывающий элемент начинает явно завышать или занижать показания. Перед тем как проверить датчик температуры охлаждающей жидкости, следует убедиться, что виновником проблем является именно он.

Способы проверки работоспособности

Итак, как проверить датчик температуры охлаждающей жидкости? Поскольку он представляет собой терморезистор, то и диагностируется он омметром (мультиметром в режиме омметра). Для каждого конкретного датчика (или его типа) существует зависимость сопротивления от температуры.

Замена элемента своими руками

Датчик указателя температуры охлаждающей жидкости меняется достаточно просто. Несмотря на то что на каждом двигателе его расположение отличается, общий принцип одинаков.

Как видно, датчик указателя температуры охлаждающей жидкости несложный, но очень ответственный компонент системы управления. От него зависит бесперебойная и надежная работа двигателя.

Указатель температуры охлаждающей жидкости в щитке приборов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций получает информацию о температуре ОЖ в системе охлаждения с датчика, установленного в блок цилиндров двигателя.

Это датчик указателя температуры охлаждающей жидкости ТМ 106.

Место установки датчика указателя температуры охлаждающей жидкости

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторными или инжекторным двигателями он ввернут в торец блока цилиндров, над картером коробки передач. К нему идет всего один провод («минусовой»).

Устройство датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости ТМ 106 имеет латунный корпус с гайкой под ключ на «21». Резьбовая часть корпуса выполнена в виде конуса, для уплотнения и герметизации датчика в посадочном отверстии. На дне корпуса датчика (омываемого ОЖ) установлена «таблетка» полупроводникового терморезистора. Она прижата токоведущей пружиной. Пружина одним концом упирается в полупроводник другим в контактную часть датчика с выводом под провод. Пружина изолирована от стенок датчика.

Принцип действия датчика указателя температуры

Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается.

Применяемость датчика указателя температуры охлаждающей жидкости

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторными и инжекторным двигателем, автомобили 10-го семейства, Самара-2 (2113, 2114, 2115) и пр.

Неисправности датчика указателя температуры

При возникновении проблем с датчиком указателя температуры сам указатель в щитке приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

Характеристики датчика ТМ 106

Пределы измерения температуры: 45-140º

Номинальное напряжение: 12 В

Сила тока: 0,25 А

Чувствительный элемент: терморезистор

Схема подключения датчика ТМ 106

Примечания и дополнения

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 имеется еще один датчик температуры охлаждающей жидкости (ДТОЖ). Он устанавливается в патрубок, идущий от термостата к двигателю. По его показаниям блок управления ЭСУД определяет температуру ОЖ в системе охлаждения. Это один из параметров, по которому блок управления рассчитывает величину впрыска, угол опережения зажигания, напряжение в системе зажигания.

— В системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик – датчик включения вентилятора системы охлаждения двигателя. Он расположен на правом бачке радиатора, по его сигналу включается вентилятор на радиаторе. В системе охлаждения инжекторного двигателя такой датчик отсутствует. Там включением вентилятора ведает блок управления по сигналу с ДТОЖ.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Датчик температуры охлаждающей жидкости — элемент, играющий не последнюю роль в обеспечении должной работы мотора. Он позволяет водителю всегда быть в курсе, в каком температурном режиме находится охлаждающая жидкость. По сути, это полноценная часть двигателя, так как в зависимости от показания с этого датчика, которые уходят на ЭБУ, формируются и регулируются разнообразные параметры для ДВС. К примеру, такие характеристики, как — частота вращения коленвала, угол опережения зажигания, соотношение топлива и кислорода в топливной смеси, формирующиеся исходя из показателей ДТОЖ.

Схема работы достаточно проста, во время перегрева, как только температура охлаждающей жидкости поднимается к максимальным значениям, на ЭБУ отправляется сигнал. По итогу, «мозги» направляют задачу включить вентилятор для охлаждения. Таким образом, регулируется температура, не давая ДВС работать в перегреве. Чем это опасно, объяснять думаю, не требуется.

Что интересно, почти на всех автомобилях, внешне датчик температуры охлаждающей жидкости имеет идентичный вид. Размещается он, зачастую на так называемом патрубке ГБЦ. Чтобы до него добраться, скорей всего придется снять воздушный фильтр. Собой же он представляет небольшое устройство из бронзы, латуни, пластика, с размеченной резьбой, за счет которой он вкручивается в патрубок. В корпусе, находится обычный терморезистор. Деталь, которая при повышении температуры, понижает сопротивление и, наоборот, при понижении температуры, повышает сопротивление.

Такая особенность, правильная работа датчика будет только в том случае, если он полностью погружен в ОЖ. В противном случае, показатели будут не достоверными, поэтому следует следить периодически за объемом жидкости.

Кстати, на современных автомобилях, зачастую премиального класса, используют даже два ДТОЖ, причем функции у них разные. Итак, один размещается на том же месте в патрубке и передает информацию на ЭБУ и панель, второй же устанавливается на термостате и отвечает за включение вентилятора.

Неисправности и признаки

Как правило, неисправности следующего характера:

• Поврежден корпус, заметны потеки жидкости.

• Ржавчина, коррозия на контактах.

• Повреждение самого резистора.

• Окисление, «прикипание» проводов, клемм ведущих или расположенных на самом датчике.

Некоторые признаки, которые косвенно могут свидетельствовать о проблемах с датчиком температуры охлаждающей жидкости:

• Частые перегревы двигателя, при условии, что залито достаточно охлаждающей жидкости и исправен вентилятор.

• Повышение расхода топлива.

• Горит контрольная лампа на «приборке» или номер неисправности. Последнее значение у всех автомобилей разное.

• Проблемы с запуском.

• Остановка мотора на «горячую».

Но, уважаемые автовладельцы, хотелось бы уточнить такой момент, что не всегда такие признаки могут свидетельствовать на датчик. Для начала, в первую очередь следует проверить:

1. Уровень охлаждающей жидкости.

2. Залита ли регламентируемая жидкости или нет. То есть, на современных автомобилях, сейчас устанавливают такие датчики, которые могут даже провести полноценный анализ жидкости, которую вы залили. К примеру, вместо регламентной запустили в систему простую воду, в таком случае датчик будет выдавать ошибки и машина попросту не заведется.

3. Состояние жидкости. Не используйте больше трех лет. Отработанная «охлаждай-ка», также может стать причиной проблем с ДТОЖ.

4. Проверьте герметичность системы, возможно, попадает воздух.

5. Работает ли вентилятор.

Как проверить исправность датчика температуры охлаждающей жидкости?

Прежде чем проверять сам датчик, стоит убедиться подается ли на него нужное напряжение. Для нормальной работы подаваемое напряжение должно равняться не менее 5 Вольт. Проверить легко, снимаем клемму с датчика и заводим автомобиль. С помощью вольтметра проверяем напряжение, если 5 В есть, значит следует проверять сам датчик (при условии, что перечисленные выше рекомендации не выявили никаких нарушений).

Итак, наиболее действенный способ в домашних условиях:

1. Берем обычный чайник, набираем в него воду и помещаем термометр. Лучше использовать для безопасности электронный вариант термометра.

2. Подсоединяем к ДТОЖ вольтметр и выставляем шкалу на измерение сопротивления.

3. Опускаем датчик в чайник.

4. Включаем чайник и записываем показания вольтметра в зависимости от температуры. Будем брать показания термометра: 20, 40, 60, 80 и 100 градусов. Сравнить результаты можно с таблицей. Имейте виду, если значение сильно разнятся от таблицы, скорей всего пора менять датчик. К примеру, температура 80, а вольтметр показывает 360-380 или наоборот 280-310, то есть большое несоответствие таблице.

Заключение

В итоге статьи хотелось бы подчеркнуть главное, что датчик по своей конфигурации прост, обычный резистор, который сложно вывести из строя. Поэтому ресурс, как правило, в районе 100 000 км, а иногда и больше. Но, как уже выяснили, для корректной работы необходимо придерживаться определенных правил:

• Следить за состоянием охлаждающей жидкости.

• Избегать окисления контактов.

• Избегать механических повреждений и т.д.

Поэтому придерживайтесь правил эксплуатации и работоспособность не только ДТОЖ, но и в целом двигателя будет надежна и долговечна.

Датчик температуры охлаждающей жидкости осуществляет измерения температуры антифриза в автомобиле. Благодаря показаниям измерителя активируется или оптимизируется работа охлаждающей системы движка. Это устройство есть в любых автомобилях любых марок, будь то нива шевроле или опель астра.

• На что влияет работа измерителя?
• Как же устроен датчик указателя температуры охлаждающей жидкости?
• Подводя итог

Во многих машинах устройства могут быть взаимозаменяемы или, проще говоря, одними и теми же для разных моделей. Так, например датчик температуры охлаждающей жидкости 2107 является таким же, как и датчик температуры охлаждающей жидкости 2114, аналогично им устроены и форд фокус 1 с форд фокус 2. Температурный датчик используется, в том числе для регулирования температуры охлаждающей жидкости камаз, или иных большегрузов.

Датчик температуры охлаждающей жидкости 2107

На что влияет работа измерителя?

Датчик температуры охлаждающей жидкости проще всего рассмотреть на наглядном примере. Возьмем два одинаковых рено дастер. Один рено дастер обозначим – j, а другой – h при этом второй будет иметь неисправный датчик температуры охлаждающей жидкости. Сделаем акцент на работе двигателя, поэтому отправим их по одному маршруту с неровной дорогой, в гору и с горы в жаркий день. В результате получаем всевозможные проблемы, связанные с аварийной температурой охлаждающей жидкости выясняем принцип работы детектора и механический потенциал частей автомобиля с работающей и не работающей системой.

• Оба автомобиля ехали с примерно одной скоростью, но прибыли на место в разное время. Так пока j ехал с автоматической регулировкой мощности охлаждения, он не беспокоился о возможном перегреве. В то время как h двигался с постоянной скоростью даже в гору, но при работе машины под палящим солнцем беспокоился о возможном закипании и то и дело останавливался, чтобы осмотреть движок.
• В конце пути j потратил топлива на 30% меньше чем h в результате того что системы охлаждения h работали даже когда этого не требовалось.
• В пути водитель j ехал в комфортных условиях представляя себя если не в ауди а6 то как минимум близко к нему. В то время как водитель h чувствовал себя в старенькой ауди 80 или в видавшей виды шевроле лачетти. Иными словами комфорт от автомобиля своего класса у одного из водителей был выше обычного, а у другого заметно ниже.
• Если пустить машины проехать так тысячу километров, то в результате получим сильно изношенную h и запылившуюся, но в исправном состоянии j.

Аналогичным образом работают и датчики других машин, будь то гольф или матиз. Хваленый всеми критиками фольксваген пассат б3 никогда не даст того же качества работы и уровня комфорта, не работай у него исправно измеритель охлаждающей жидкости фольксваген установленный в нем.

Важно помнить, что даже похожие автомобили разных производителей как, например чери амулет и дэу нексия имеют разные измерители. Несмотря на то, что по сути своей измерители делают одну и ту же работу, отличаются они по типу монтажа, устройству двигателя и системы охлаждения. Именно поэтому следует читать паспорт автомобиля и четко знать какая модель запасной части ему подойдет, и не пытаться вставить в чери купленный на днях 96182634 датчик температуры.

Как же устроен датчик указателя температуры охлаждающей жидкости?

По сути своей вся работа устройства заключена в его чувствительном элементе измеряющем температуру, и в его подключении непосредственно к автоматике автомобиля или приборной панели для прямого извещения водителя о текущем состоянии антифриза.

Помните о своевременном пополнении бака охлаждающей жидкости. Если чувствительный элемент устройства потеряет соприкосновение с жидкостью, он перестанет корректно работать.

В случае неисправности или неправильных показаний датчика температуры охлаждающей жидкости вы серьезно рискуете перегреть двигатель. Поэтому давайте разберемся, как проверить датчик и найти причину, из-за которой не работает указатель на приборной панели.

Принцип работы датчика температуры двигателя

Современные двигатели зачастую оборудуются двумя датчиками температуры ОЖ. Сигнал с одного необходим блоку управления двигателя для корректировки угла зажигания, момента и времени впрыска, а второй выполняет лишь сервисную функцию. Его показания отображаются лишь на приборной панели.

В основе обоих измерителей заложен принцип изменения сопротивления полупроводникового элемента при повышении и снижении температуры чувствительного элемента. На подавляющем большинстве авто установлены датчики на основе терморезистора с отрицательным температурным коэффициентом (ОТК). Это значит, что чем выше температура чувствительного элемента, тем меньше его сопротивление. Соответственно, чем ниже сопротивление элемента, тем больший ток протекает в цепи. Именно сила тока – определяющее значение при обработке сигнала с датчика температуры ОЖ.

Схема подключения

Именно так выглядит типовая схема подключения датчика температуры. Один из выводов датчика соединен с массой кузова, а второй запитан от бортовой сети. Если электрический разъем имеет лишь один вывод, массу он берет через корпус в месте, где вкручивается в корпус термостата или двигатель. На современных авто такой способ запитки встречается редко.

Как проверить датчик?

1. Подключите к выводам датчика мультиметр в режиме измерения сопротивления. Погрузите датчик в емкость с водой. По мере нагрева воды сопротивление терморезистора должно уменьшаться. При этом полученные значения стоит сравнить с эталонными значениями для проверяемого датчика. Сопротивление датчика должно изменяться плавно во всем температурном диапазоне.
2. Подключитесь к диагностическому разъему с помощью специализированного или мультимарочного сканера. В реальном времени отследите изменение показаний по мере прогрева двигателя. Удобней всего наблюдать значения в виде графика. До момента открытия термостата рост температуры должен быть плавным. Термостат имеет некую инерционность срабатывания, поэтому после его открытия температура должна немного упасть, после чего может опять повысится до момента включения вентилятора. Если вы наблюдаете на графике аномальные скачки температуры, датчик неисправен. Если температура будет периодически резко повышаться, вероятно, в цепи присутствует короткое замыкание на массу, проявляющееся при вибрации от работы двигателя или езде по неровностям. Плохой контакт в соединительных колодках, разъемах или переламывание проводов также могут проявить себя нехарактерным для режима работы двигателя снижением температуры.

Конструкция указателей на приборной панели

• Указатели на основе бимметалической пластины, которая изменяет свою форму при повышении температуры. Стрелка указателя соединена осью с пластиной, поэтому чем выше температура, тем сильнее деформируется пластина и на больший угол отклоняется стрелка на приборной панели. Нагрев стержня осуществляется катушкой либо нагревательной нитью. Сила тока в цепи зависит от сопротивления терморезистора в датчике.

• Указатель на основе двух катушек индуктивности. Катушка с постоянным магнитным полем запитана от бортовой сети. В цепь катушки с изменяемым магнитным полем включен датчик температуры. Чем ниже сопротивление датчика, тем выше ток в цепи. Стрелка отклоняется в сторону катушки с большей силой электромагнитной индукции.

• Аналоговые и графические указатели в приборных панелях с блоком управления. Сигнал от датчика обрабатывается электронной схемоц, после чего переводится в силу тока для стрелочных указателей либо пересчитывается математически для графического отображения.

Проверка питания

Для проверки питания вам потребуется контролькая и мультиметр. Снимите разъем с датчика температуры двигателя. Включите зажигание. Поочередно, подключая один из выводов контрольки сначала на минусовую, а затем на плюсовую клемму АКБ, проверьте на колодке наличие питающего напряжения и массы.

На датчиках с одним контактом через контрольку замкните контакт на массу двигателя. Стрелка исправного указателя должна подняться в крайнее верхнее положение. На двуконтактных датчиках аналогичный тест проводится перемыканием контролькой контактов на разъеме. Если на вашем авто стрелка температуры самопроизвольно опускается при прогретом двигателе, в момент теста пошевелите косу с проводом, идущим от датчика. Такой нехитрый метод поможет найти надломанный, окислившийся провод и плохой контакт. Несильные удары по торпеде над щитком приборов нередко позволяют выявить трещины в местах пайки.

Если питающее напряжение на датчик не приходит, а предохранитель при этом цел. С помощью мультиметра проверьте сопротивление проводов от приборной панели до датчика. В случае обрыва указатель на приборке температуру показывать не будет. В случае спорадического зависания стрелки в зоне высокой температуры ищите перетирание изоляции и закорачивание сигнального провода на массу.

Автомобили с диагностическим интерфейсом позволяют наблюдать параметры измерителя температуры в реальном времени через сканер. На многих авто даже мультимарочный сканер может запустить тест исполнительных механизмов приборной панели и показать работоспособность стрелочного указателя.

Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120
— Цена деления, градусов Цельсия : 20
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120
— Номинальное напряжение, В : 12, 24
— Ток нагрузки, А : 0,1
— Присоединение : винт М3
— Размер под ключ : S19
— Резьба : K3/8
— Вес, г : 45

Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.

Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.

Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.

Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Затем остается сравнивать показания указателя температуры 14.3807 и термометра. Температура воды до требуемой величины доводится путем долива в сосуд холодной воды. При температуре воды в 100 и 80 градусов погрешность показаний указателя не должна превышать +-5 градусов, а при температуре воды в 40 градусов погрешность не должна превышать +4 или -12 градусов.

Если показания указателя превышают указанные пределы, то сначала надо попробовать заменить датчик ТМ100, а если это не даст положительных результатов, то заменить указатель температуры охлаждающей жидкости 14.3807.

Если стрелка указателя постоянно находится в начале шкалы.

То при включенном зажигании отсоединить провод от датчика указателя и соединить его наконечник с массой. Если стрелка отклонится, то следовательно неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на его исправность и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то неисправен сам указатель.

Если стрелка указателя постоянно находится в конце шкалы.

То при включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание на массу или неисправен указатель. Его исправность можно проверить, отсоединив провод от клеммы «Д». При включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя температуры 14.3807 при помощи контрольного реостата.

Для проверки указателя 14.3807 таким способом, его надо подсоединить к контрольному реостату. При сопротивлении контрольного реостата в 400-530 Ом стрелка должна находиться около отметки 40 градусов. При сопротивлении 80-95 Ом — около отметки 80 градусов. При сопротивлении 51-63 Ом — около отметки 120 градусов.

Диагностика исправности датчика температуры ТМ100 по его сопротивлению.

При температуре 40 градусов сопротивление на датчике должно быть в пределах 400-530 Ом, при температуре 80 градусов — в пределах 130-157 Ом, при температуре 100 градусов — в пределах 80-95 Ом, а при температуре 120 градусов — в пределах 51-63 Ом.

Ремонт указателя температуры охлаждающей жидкости и его датчика.

Указатель температуры охлаждающей жидкости 14.3807 и датчики ТМ100, ТМ104 и ТМ111-09 ремонту не подлежат. Поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще выходят из строя.

Штатный указатель температуры — просто ниочём! От 70 до 100 градусов стрелка стоит примерно в одном и том же положении. Понять, что происходит невозможно. После того как закипел, поднимаясь в горы, пришлось искать чем бы измерять и желательно с наименьшей погрешностью. Смотрел все подряд, в итоге решил взять китайскую реплику датчика температуры depo. Но ожидания не оправдались ((( врёт безбожно — на десять градусов. Пришлось купить более дорогой, но качественный датчик почти из того же Китая — Тайвань.

Отмечу, что отличие в лучшую сторону стало видно сразу после вскрытия коробки: провода датчика в изоляции, на датчике качественный разъем, а не просто провода. В комплекте идёт все необходимое для установки и подключения.

По инструкции датчик предлагают установить врезав в верхний ( от термостата к радиатору) патрубок специальный переходник. Однако, проведя ряд измерений пирометром только что заведенного холодного двигателя обнаружил, что в предлагаемом месте температура поднимается только после открытия термостата на большой круг. А место сразу над термостатом имеет одинаковую температуру с блоком и с жидкостью до термостата. Так как термостат все равно решил менять, выяснил заодно почему так происходит. В термостате имеется вибрационный клапан, по моему так называется, через это небольшое отверстие жидкость понемногу проходит в сторону радиатора даже когда термостат закрыт. Поэтому сразу над термостатом более менее актуальная температура даже когда он закрыт. К тому же даже не пришлось ничего сверлить, нарезать — там стоял заглушенный штуцер. Резьба как раз подошла — 1/8″.

Измерение датчика температуры охлаждающей жидкости

Скачать измерение

Тип:	NTC Датчик температуры
Питание:	Ground
.	0,2 В горячая до 4,0 В холодная

Работа датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости имеет встроенный резистор NTC. Сопротивление резистора с отрицательным температурным коэффициентом (NTC) уменьшается при повышении температуры. Резистор в датчике вместе с резистором в ЭБУ образуют делитель напряжения, который питается от источника питания 5 В. При изменении температуры изменяется сопротивление и напряжение сигнала на выходе делителей. ЭБУ может определять температуру двигателя по напряжению сигнала датчика. и регулирует время открытия форсунки. В этом примере измерения измеряется напряжение сигнала датчика температуры охлаждающей жидкости.

Подключение лабораторного эндоскопа

Правильность работы датчика температуры охлаждающей жидкости можно проверить, измерив следующие напряжения сигналов: см. рисунок 1:

Канал	Зонд	Напряжение	Диапазон
1		Выходной сигнал датчика	4 В
		Масса на аккумуляторе

Рисунок 1: Схема измерения Рисунок 2: Измерение рабочего датчика температуры охлаждающей жидкости

Лабораторный эндоскоп подключается к датчику температуры охлаждающей жидкости через измерительный провод TP-C1812B и обратный датчик TP-BP85. и установите режим записи. В режиме записи выполняется потоковое измерение, непрерывное отображение сигналов в прямом эфире на экране. Поскольку измеряемые сигналы изменяются медленно, Automotive Test Scope ATS5004D настроен на медленную скорость измерения.

Измерение

На рис. 3 показана осциллограмма датчика температуры охлаждающей жидкости при прогреве двигателя. Этот сигнал можно загрузить и использовать для правильной настройки лабораторного объема или в качестве эталонного сигнала.

Скачать измерение датчика температуры охлаждающей жидкости

Рисунок 3: Лабораторное измерение датчика температуры охлаждающей жидкости

Канал 1 (красный) показывает сигнал датчика температуры охлаждающей жидкости при прогреве двигателя. В начале измерения включается ключ и вскоре после запуска двигателя что видно по всплеску напряжения сигнала. После запуска двигателя напряжение начинает снижаться из-за прогрева двигателя. Это измерение выполнено при температуре наружного воздуха 17°C, что соответствует напряжение сигнала 2,5 В. Измерение проводится до тех пор, пока температура двигателя не достигнет 82,5°C. Сигнал датчика был преобразован в фактическую температуру двигателя с помощью входа/выхода усиления/смещения. Фиолетовая линия показывает результирующую температуру двигателя. Настройки входа/выхода Gain/Offset в этом примере измерения зависят от типа используемого датчика температуры. в конкретном автомобиле, который измеряется.

Диагностика

Значения сигналов могут отличаться на разных типах блоков управления двигателем и датчиков температуры охлаждающей жидкости. Обратитесь в ATIS за информацией о конкретных блоках управления двигателем и датчиках температуры.

Следующие отклонения сигнала могут указывать на проблему:

• Нет сигнала:
  Причина: задние датчики не подключены (выполните проверку подключения), замыкание на массу, датчик неисправен
• Напряжение сигнала слишком высокое:
  Причина: плохое заземление или его отсутствие, датчик неисправен
• Зашумленный сигнал:
  Причина: повреждена проводка сигнала или заземляющий провод, плохой контакт в клеммах разъема, датчик неисправен
• Сигнал показывает смещение:
  Причина: область действия не настроена на связь по постоянному току: , плохое заземление, датчик неисправен

СВЯЗАННЫЕ

ПРОДУКТЫ

Автомобильный прицел ATS5004D

Measure lead TP-C1812B

Back Probe TP-BP85

Automotive Diagnostics Kit ADK5004D

ATIS

RELATED

ARTICLES

Indirect injection voltage measurement

A lab scope используется для измерения напряжения сигнала форсунки на холостом ходу двигателя при рабочей температуре. Сигнал с датчика отображается и может быть загружен. Чтобы помочь определить, правильно ли работает инжектор, различные возможные отклонения от примерного сигнала упоминаются вместе с возможными причинами.

Audi A8 не заводится

Audi A8 отказывается заводиться сразу после поездки. Только после того, как он остынет, он снова запустится. Дилер не смог это исправить. После измерения различных сигналов с помощью автомобильного осциллографа проблему можно было проследить до неисправность датчика температуры охлаждающей жидкости.

Отказ от ответственности

Этот документ может быть изменен без уведомления. Все права защищены.

Информация в этом примечании к применению тщательно проверена и считается надежной. однако TiePie Engineering не несет ответственности за любые неточности.

Предупреждение о безопасности:

• Перед измерением убедитесь, что источники опасно высокого напряжения отключены или защищены от прикосновения. Опасными считаются напряжения свыше 30 В переменного тока (среднеквадратичное значение), 42 В переменного тока пикового значения или 60 В постоянного тока.
• Соблюдайте чистоту на рабочем месте при выполнении измерений.
• Это измерение и процедуры являются примерами / рекомендациями по измерению и не являются предписанными протоколами.
• Инженеры TiePie не могут предвидеть действия по обеспечению безопасности, которые необходимо предпринять для защиты людей и оборудования. Перед началом измерения проверьте, какие меры безопасности необходимо применить.

Датчик температуры охлаждающей жидкости – Помощь в ремонте автомобиля

MARK’S CORNER – ПОМОЩЬ ПО РЕМОНТУ

ДИАГНОСТИКА ПРОБЛЕМ, СВЯЗАННЫХ С ДАТЧИКОМ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ by Mark Davidson Датчик температуры охлаждающей жидкости двигателя (сокращенно «ECT») представляет собой аналоговый датчик, который, как следует из названия, измеряет температуру охлаждающей жидкости и передает эти данные на бортовой компьютер. Затем компьютер использует эти данные для поддержания оптимальной управляемости, особенно во время прогрева двигателя и до тех пор, пока он не достигнет рабочей температуры. До появления электронных модулей управления двигателем для этой цели служила воздушная заслонка карбюратора, т.е. вызвать обогащение топливной смеси хотя бы до прогрева двигателя. Часто двигателю приходилось работать на холостом ходу на высоких оборотах, чтобы он продолжал работать в холодном состоянии. Часто глохнет до того, как прогреется. Ранние модели автомобилей OBD использовали очень простую схему, включающую только датчик температуры (рис. 1). Этот переключатель представлял собой термочувствительный (термический) переключатель, установленный в охлаждающей жидкости для контроля ее температуры. Пока температура охлаждающей жидкости двигателя была ниже рабочей температуры двигателя, этот переключатель оставался в разомкнутом положении. 14 вольт на контакте D PCM (14 вольт, поступающие от PCM) сообщили PCM, что двигатель не достиг рабочей температуры. Во время испытания холодного двигателя модуль PCM задерживает момент зажигания и немного обогащает топливную смесь двигателя, чтобы помочь компенсировать холодные условия, столь характерные для любого типичного бензинового двигателя. PCM постоянно контролирует контакт D, чтобы определить, когда двигатель достигает рабочей температуры (рис. 2). Когда двигатель достигает рабочей температуры, переключатель реагирует замыканием контактов и заземлением контакта D. Напряжение на контакте D падает почти до напряжения земли (почти 0,0 вольт). 14 вольт, подаваемые PCM, падают внутри PCM через нагрузочный резистор. Как только PCM достигает 0,0 вольт, он немедленно начинает изменять подачу топлива, обедняя воздушно-топливную смесь и опережая опережение зажигания, чтобы справиться с прогревающимся двигателем. Следовательно, PCM «думает», что двигатель холодный, даже когда он почти теплый. Но если переключатель остается замкнутым, PCM «думает», что двигатель прогрет (даже если двигатель слегка прогрет). Конкретное управление топливно-воздушной смесью и синхронизацией свечей зажигания невозможно с помощью одного реле температуры охлаждающей жидкости. В датчиках температуры охлаждающей жидкости более поздних моделей использовалось нечто, называемое термистором… устройство, обеспечивающее более высокий контроль над работой двигателя во всем диапазоне операций двигателя. Итак, термистор — это переменный резистор, изготовленный из твердотельных материалов, который меняет сопротивление в зависимости от температуры. Тип термистора, который используется в автомобильной технике, имеет отрицательный температурный коэффициент; это означает, что сопротивление уменьшается с увеличением температуры. К контакту D внутри PCM подключен нагрузочный резистор 350 Ом (R1), подключенный к цепи опорного напряжения 5 В. Резистор R1 и ECT образуют делитель опорного напряжения 5 вольт. Так как R1 фиксирован на 350 Ом, напряжение на контакте D зависит от значения ECT. Таким образом, когда двигатель холодный, сопротивление ECT, естественно, очень велико. Некоторые автомобили будут использовать ECT с сопротивлением 100 000 Ом, а другие могут иметь сопротивление 50 000 Ом. Когда двигатель холодный, ECT будет иметь большую часть сопротивления в цепи и, таким образом, потреблять большую часть напряжения. Резистор «R1», всего 350 Ом, лишь незначительно снижает напряжение по сравнению с ECT. Это делает напряжение на контакте D почти 5 вольт, когда двигатель холодный. Мы можем предположить, что ECT составляет 100 000 Ом (в холодном состоянии). По мере прогрева двигателя сопротивление ECT начнет уменьшаться. На начальном этапе прогрева двигателя ECT может быть 75 000 Ом, но «R1» по-прежнему составляет 350 Ом. Таким образом, напряжение на контакте D все еще близко к 5 вольтам. Чтобы напряжение на контакте D упало до 2,5 вольт, двигатель должен нагреться почти до заданной рабочей температуры, поэтому ECT также составляет 350 Ом. Тогда «R1» на 350 Ом упадет наполовину напряжения, а ECT на 350 Ом упадет на другую половину, что сделает напряжение на контакте D равным 2,5 вольт. КАК ПРОВЕРИТЬ ЦЕПЬ ECT Это довольно простая процедура — наблюдайте за напряжением ECT, когда двигатель начинает прогреваться, а затем проверяйте показания, когда двигатель достигает заданной рабочей температуры. Вы должны ожидать показания от 0,8 до 1,2 вольта для большинства автомобилей. Всегда проверяйте заведомо исправный автомобиль, если это возможно, чтобы установить, какое напряжение ECT (при заданной рабочей температуре) является хорошим, если производитель автомобиля не предоставляет такую ​​информацию. Если показания выше, чем указано в спецификации, PCM «думает», что двигатель не такой теплый, как на самом деле, и, таким образом, обогащает топливную смесь и замедляет синхронизацию двигателя, что создает проблемы при вождении в горячем состоянии. В этом случае можно ожидать более высоких выбросов и значительного снижения расхода топлива. Показание выше, чем указано в спецификации, также будет вызвано плохим заземлением в PCM, от которого зависит надлежащая работа ECT. Если заземление PCM приемлемо, вы должны проверить сопротивление датчика с помощью цифрового омметра. Многие производители предоставляют таблицу сопротивления ECT для определенной температуры. Но если показания ниже спецификации, PCM «думает», что двигатель на самом деле горячее, чем он есть на самом деле, и обедняет воздушно-топливную смесь, а также опережает синхронизацию, что создает проблемы при вождении в холодном состоянии. В этом случае ждите трудности с холодным пуском (разумеется). Показание ниже указанного может также быть вызвано неисправностью ECT, или сигнальный провод ECT к контакту D может быть закорочен на массу. (марка бросил заниматься спортом, когда Брауны покинули Кливленд, и теперь проводит По воскресеньям работает под тенистым деревом на заднем дворе, настраивая музыку своего сына. мыльница дерби автомобиль.)

Как определить неисправный датчик ECT

Главная » Ремонт » Как определить неисправный датчик ECT

Последнее обновление: 24. 01.2020 Винс Г.

Датчик температуры охлаждающей жидкости двигателя или датчик ECT часто называют главным датчиком и является одним из наиболее важных датчиков в современном двигателе. Как важно?

Учтите следующее: ЦП двигателя будет использовать показания CTS и кислородного датчика для включения режима с обратной связью , который переключается с богатой на бедную смесь и наоборот для оптимизации производительности и экономии топлива. Если в вашем двигателе неисправен или неисправен датчик ECT, вы можете столкнуться с множеством странных вещей, происходящих в вашем двигателе.

Можете ли вы представить, что ваш двигатель работает в режиме разомкнутого контура (обогащенная смесь) все время, даже когда вы работаете на холостом ходу?

Примите во внимание тот факт, что датчик температуры охлаждающей жидкости постоянно подвергается воздействию обжигающей охлаждающей жидкости внутри вашего двигателя, и вы будете поражены тем, как эта маленькая штука может безотказно прослужить сто тысяч миль. Но если это не удается, это приносит с собой множество проблем, которые может оказаться трудно диагностировать.

Датчик температуры охлаждающей жидкости двигателя расположен на головке блока цилиндров, обычно рядом с термостатом двигателя в водяной рубашке. Если двигатель холодный, датчик охлаждающей жидкости сообщит ЦП, чтобы он выполнил операцию с обратной связью и увеличил скорость холостого хода, чтобы быстро нагреть двигатель. Когда двигатель достаточно нагреется, датчик охлаждающей жидкости также сообщит ЦП, что нужно включить охлаждающий вентилятор, чтобы избежать перегрева.

Определение симптомов неисправного или неисправного датчика ECT

Обратите внимание на эти симптомы. Это может означать, что в вашем автомобиле неисправен датчик температуры охлаждающей жидкости:



• Затрудненный запуск даже при горячем двигателе. Если ваш автомобиль имеет неисправный датчик ECT, ЦП двигателя будет постоянно считать, что ваш двигатель холодный, и соответствующим образом регулирует топливную смесь. Все мы знаем, что горячему двигателю необходимо переключаться между богатой и обедненной смесью (режим замкнутого цикла), особенно на холостом ходу или при движении в умеренном темпе. Но если у вас неисправный датчик охлаждающей жидкости, то ваш двигатель всегда будет работать на богатой смеси воздуха и топлива, что приведет к остановке двигателя или невозможности запуска двигателя вообще.
• Горит индикатор Check Engine — обычно показывает код DTC P0128
• Бедный MPG. Это данность, поскольку двигатель работает на богатой топливной смеси или работает в режиме разомкнутого контура. Момент зажигания также задерживается в этот момент, поэтому ваш автомобиль будет тратить бензин впустую при каждом обороте двигателя.
• Плохой холостой ход или нестабильность холостого хода. Ваш автомобиль будет плохо работать на холостом ходу или будет постоянно вибрировать или сильно трястись, создавая впечатление, что двигатель заглохнет в любой момент. кредиты изображения: Адам
• Грязные выбросы. Ваш автомобиль не пройдет тесты на выбросы, если у вас плохой датчик температуры охлаждающей жидкости, так как ваш двигатель будет выбрасывать больше несгоревшего газа, чем забавный автомобильный драгстер.

• Перегрев двигателя. В худшем случае ваш двигатель может иметь признаки перегрева, поскольку датчик охлаждающей жидкости также используется для измерения фактической температуры двигателя на некоторых моделях автомобилей.

Как избежать проблем с датчиком температуры охлаждающей жидкости двигателя

Как и все автомобильные датчики, датчик температуры охлаждающей жидкости двигателя рассчитан на длительный срок службы. На самом деле, если ваш автомобиль правильно обслуживается, он может прослужить столько же, сколько и сам автомобиль. Вот несколько советов, которые помогут вам избежать проблем с неисправным датчиком ECT:

• Не используйте водопроводную воду для заполнения радиатора или бачка охлаждающей жидкости. Водопроводная вода содержит элемент ржавчины и другие минералы, которые могут оказаться вредными в долгосрочной перспективе, особенно когда вода кипит и испаряется внутри радиатора. Охлаждающая жидкость предотвращает закипание воды, а также смазывает блок двигателя и радиатор, предотвращая образование ржавчины. Всегда используйте правильную смесь воды и охлаждающей жидкости в вашем автомобиле. В случае сомнений обратитесь к руководству пользователя.
• Немедленно устраняйте утечки масла или прокладки. Если масло попадет в блок цилиндров, охлаждающая жидкость загрязнится, что сократит срок службы датчика температуры охлаждающей жидкости.
• Немедленно устранить утечки охлаждающей жидкости. Система охлаждения в вашем автомобиле представляет собой систему герметичного типа, и необычно, если вам постоянно нужно доливать воду в резервуар. Если в системе недостаточно охлаждающей жидкости, датчик охлаждающей жидкости двигателя может получить ложные показания, что повлияет на работу двигателя.

При наличии индикатора проверки двигателя трудно рисковать. Купите себе качественный автомобильный сканер, такой как Autel AL519 Color Screen OBD-II/CAN Scan Tool, чтобы вы могли легко определить, есть ли у вас неисправный датчик температуры охлаждающей жидкости.
