Многим водителям знакомы принципы работы двигателя внутреннего сгорания. В нем много комплектующих, определяющих нормальное функционирование всех систем агрегата. Например, такие, казалось бы, незначительные детали, как поршневые кольца, выполняют достаточно важную функцию в работе мотора.

Если эти детали износились, это сразу отражается на производительности мотора, резко возрастает потребление топлива и моторного масла. Но для того, чтобы поставить новые кольца самостоятельно, нужно разобраться в их видах и особенностях. Если по незнанию поставить на поршень комплект не того диаметра или установить детали в неправильном порядке, это может быть чревато необходимостью капитального ремонта двигателя.

НАЗНАЧЕНИЕ ПОРШНЕВЫХ КОЛЕЦ

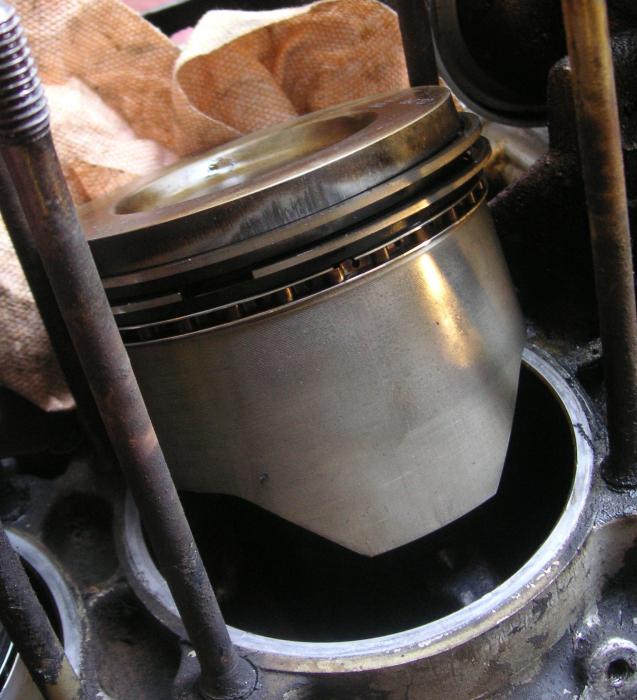

Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.

Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.

Но существует и другое назначение, для выполнения ряда таких функций:

герметичное соединение поверхностей поршней и стенок цилиндра;
обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;

кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.

Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.

Важно!Качественные поршневые кольца должны быть достаточно узкими. Специалисты утверждают, что чем тоньше кольцо, тем эффективнее оно будет предотвращать вибрации поршней при высоких оборотах двигателя. Кроме того, они лучше справляются с трением в процессе хода поршня.

Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.

Из чего делают кольца двигателя?

Одним из первых эффективных материалов, использованных для поршневых колец, был ковкий чугун. Он сочетается с чугуном, используемым в блоках цилиндров, а его пористая структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна, известная как пластичный чугун. Он обладает большинством качеств чугуна, а кроме этого, он может упруго деформироваться, что облегчает установку колец.

Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома. И нет ничего странного в том, что такие кольца имеют свойства, аналогичные свойствам хромированных колец. Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.

При попытках увеличения срока службы колец и обеспечения быстрой их приработки, были созданы молибденовые кольца. Такое кольцо является обычно кольцом с основой из чугуна с молибденовым покрытием поверхности. Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях он может иметь даже большую сопротивляемость износу. С течением времени молибденовые кольца стали основными в двигателях, так как они долговечные, относительно легко прирабатываются и более надежные.

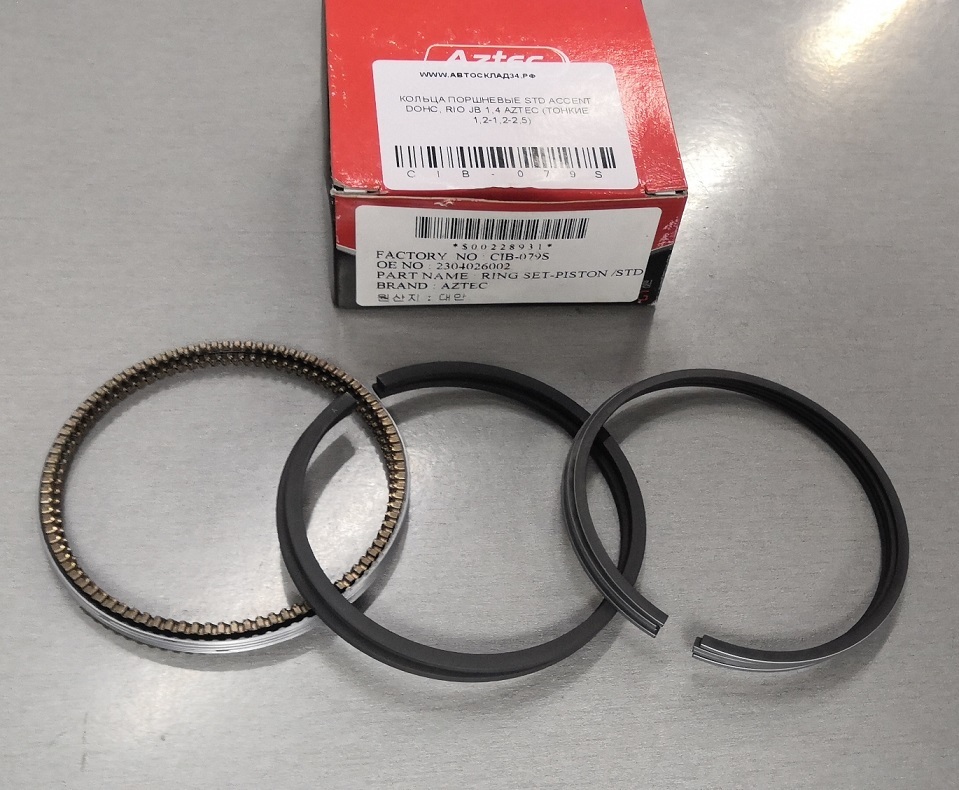

ПОДБОР ЗАПЧАСТЕЙ

При выполнении капремонта двигателя необходимо правильно подобрать поршневые кольца, поскольку неправильный подбор приведет либо к отсутствию необходимой компрессии, либо к заклиниванию поршней в цилиндрах с последующим разрушением колец и образованием многочисленных задиров на поршнях и стенках цилиндров. Рассмотрим на примере двигателя ВАЗ-2111, как правильно подобрать нужные детали.

Существует таблица ремонтных размеров поршней и колец, с помощью которой подобрать подходящий диаметр деталей достаточно легко. Базовый диаметр цилиндров мотора ВАЗ-2111 составляет 82 мм, ремонтные поршни имеют увеличенный диаметр: на 0,4 мм для первого ремонта и на 0,8 мм – для второго. Кольца под ремонтные размеры также имеют увеличенный диаметр, и на них проставляется соответствующая маркировка.

В общих чертах процесс капремонта двигателя ВАЗ-2111 выглядит так: цилиндры растачиваются под первый ремонтный размер, при этом оставляется небольшой припуск на хонингование.

Затем старые поршни заменяются на новые увеличенного диаметра, и на них монтируются поршневые кольца первого ремонтного размера.

Таблица ремонтных размеров существует для всех двигателей, и подобрать нужный диаметр не составит труда для любого мотора, будь то двигатель ВАЗ или Субару.

Модель двигателя (ВАЗ)	Размер колец (мм)
	нормальный	1-й ремонтный	2-й ремонтный
2101, 2103, 2108, 21081, 1111	76	76,4	76,8
21011, 2105, 2106, 2121	79	79,4	79,8
21082, 21213, 2110, 11113	82	82,4	82,8

КАКИЕ КОЛЬЦА ЛУЧШЕ

Вопрос, какие поршневые кольца лучше приобрести для замены, не дает покоя многим автовладельцам. При имеющемся многообразии выбор сделать нелегко. Ответить можно так: если цель замены– восстановление нормальной работоспособности мотора, вполне достаточно штатных, если же владелец хочет улучшить характеристики двигателя, лучше обратить внимание на более «навороченные» изделия, например, хромированные или молибденовые.

ДЛЯ ЧЕГО НУЖЕН ТЕПЛОВОЙ ЗАЗОР В ПОРШНЕВЫХ КОЛЬЦАХ

Известно, что в процессе перемещения поршня, он воспринимает огромное давление. Это давление передается на коленвал. Именно наличие зазора в конструкции позволяет максимально передать это давление и полностью использовать его величину.

Кроме того, тепловой зазор обеспечивает минимальный контакт поверхностей поршня и цилиндра. В противном случае эти детали подвергались бы повышенному износу. Еще одна не менее важная функция – это обеспечение поверхностей оптимальным количеством масляной смазки. Масло проникает в зазоры, но при этом не попадает в камеру сгорания.

Важно!Необходимый тепловой зазор должен находиться в пределах 0,6-0,3 мм. Кроме того, следует позаботиться о допустимом боковом зазоре между кольцом и стенкой поршня. Нормой является расстояние в 0,08-0,04.

Именно зазоры обеспечивают эффективный отвод тепла от поверхностей деталей. В данном случае они применяются для компенсации избыточного температурного воздействия. В том случае, если приведенные выше параметры не будут обеспечены, двигатель не будет выдавать ожидаемых от него характеристик.

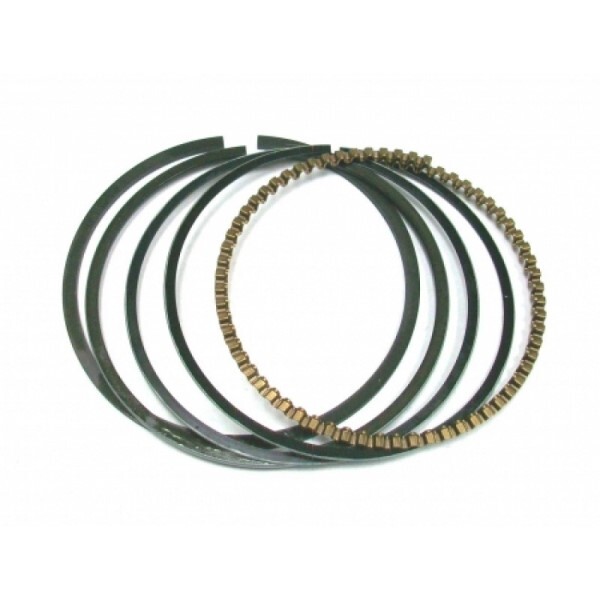

ВИДЫ ПОРШНЕВЫХ КОЛЕЦ

В зависимости от своего назначения, поршневые кольца разделяются на такие виды

компрессионные;

маслосъемные.

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
Второе компрессионное.
Маслосъемное.

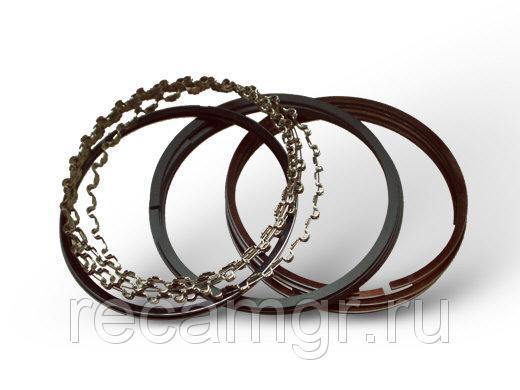

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

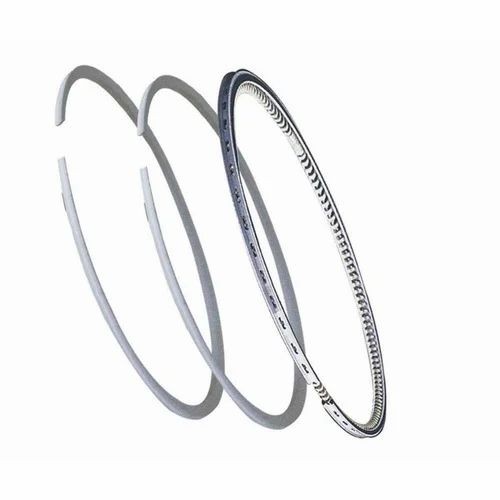

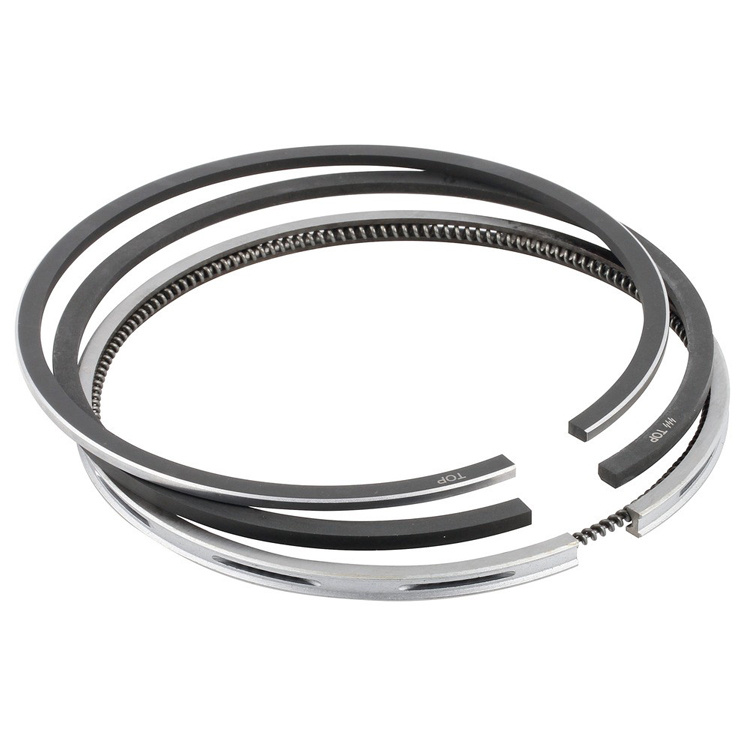

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

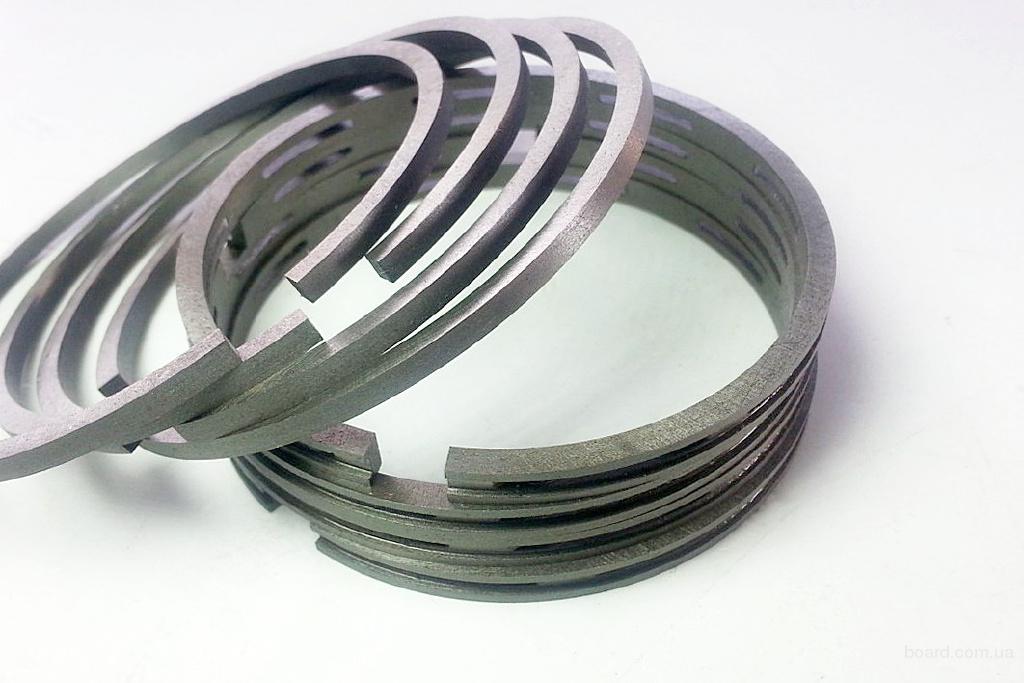

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

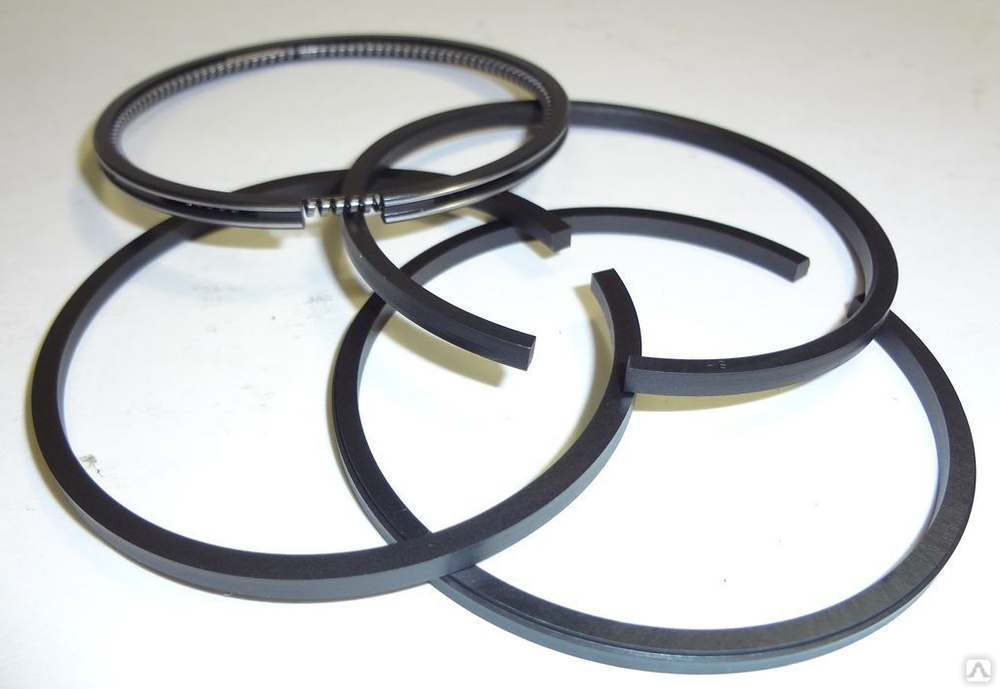

Второе компрессионное и маслосъемное кольца двигателя

Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца. Из-за этого второе кольцо обычно «следит» только за газами, которые проходят мимо верхнего кольца, а давление и температура отличаются от значений для верхнего компрессионного кольца. Соответственно материалы и конструкция второго кольца являются менее критичными.

Однако, второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.

Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца. При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз. Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно.

Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к. вообще невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности. Не обращая внимания на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца. При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.

Потребность в беззазорных кольцах зависит в той или иной степени от того, как работают другие кольца. Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно. Однако, в реальности дело обстоит не так и второе беззазорное компрессионное кольцо может быть реальным средством при получении большей мощности на коленчатом валу.

ТИПЫ ПОРШНЕВЫХ КОЛЕЦ | Yenmak Engine Parts

ТИПЫ ПОРШНЕВЫХ КОЛЕЦ

Поршневые кольца имеют различные типы и характеристики покрытия в зависимости от их использования и функций. Кольца, используемые в верхней канавке, называются компресионными и являются наиболее основными элементами, используемыми как для создания давления, так и для уплотнения во время сгорания. Кольца, используемые во второйканавке, называются маслосъемными и помогают компрессионному кольцу удалять избыток масла, оставшийся на стенках. В зависимости от конструкции поршня могутиспользоваться несколько колец. Кольца, называемые масляными кольцами, используемыми в третьей кольцевой канавке, представляют собой специально разработанные кольца, которые обеспечивают смазку, которая должна находиться между поршнем и гильзой во время цикла. В зависимости от конструкции поршня также можно использовать несколько масляныхколец.

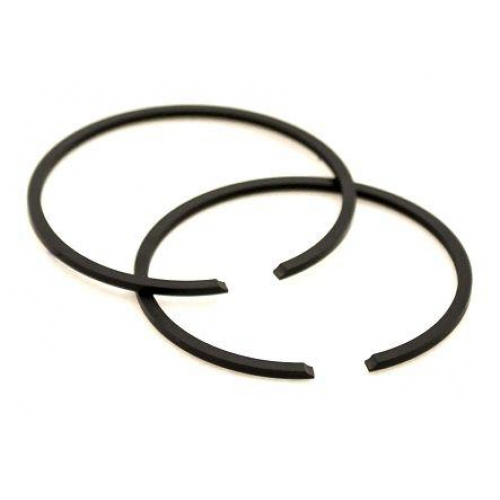

ЦИЛИНДРИЧЕСКИЕ КОЛЬЦА

Цилиндрические компрессионные поршневые кольца – это кольца, имеющие прямоугольное поперечное сечение. У таких колец боковые поверхности параллельны друг другу. Данный тип компрессионных поршневых колец является самым простым и наиболее распространенным. В настоящее время кольца этого типа используются преимущественно в качестве первого компрессион

КОНИЧЕСКОЕ КОЛЬЦО

Конические кольца выполняют не только функцию компрессионных поршневых колец, но и обладают хорошими маслосъемными свойствами.

Этому способствует смещенная внутрь верхняя кромка кольца. При движении поршня вверх, от нижней к верхней мертвой точке, кольцо скользит по масляной пленке. Под действием гидродинамических сил (образование масляного клина)

СКРЕБКОВЫЕ КОЛЬЦА

СКРЕБКОВЫЕ КОЛЬЦАУ скребкового кольца, обеспечивающего как уплотнение от прорыва газов, так и съем масла, нижняя кромка рабочей поверхности имеет прямоугольную или скругленную проточку. В этой проточке скапливается определенное количество масла, которое затем стекает обратно в масляный поддон.КОНИЧЕСКОЕ СКРЕБКОВОЕ КОЛЬЦОКоническое скребковое кольцо

КОЛЬЦА ТРАПЕЦИЕВИДНОГО СЕЧЕНИЯ

У колец симметричного трапециевидного сечения обе боковые поверхности расположены не параллельно друг другу, а под наклоном, в результате чего поперечное сечение приобретает форму трапеции.

Угол наклона составляет, как правило, 6°, 15° или 20°.У колец несимметричного трапециевидного сечения нижняя боковая поверхность не имеет угла наклона и располо

КОРОБЧАТЫЕ МАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА

В современном моторостроении коробчатые маслосъемные поршневые кольца больше не используются. Их упругость обеспечивается только за счет собственного поперечного сечения. Поэтому такие кольца относительно более жесткие. Маслосъемное коробчатое кольцо с прорезями (SC) Маслосъемное коробчатое кольцо со сходящимися фасками (DC)

МАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА ИЗ 2-Х ЧАСТЕЙ

Маслосъемное коробчатое кольцо с прорезями и пружинным расширителем Самый простой тип конструкции, обеспечивающий более эффективное уплотнение в сравнении с обычным коробчатым маслосъемным кольцом с прорезями. Маслосъемное коробчатое кольцо с параллельными фасками и пружинным расширителемКольцо имеет такую же форму рабочей поверхности,как и у обычно

МАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА ИЗ 3-Х ЧАСТЕЙ

Данные маслосъемные кольца состоят из двухтонких стальных пластинок (колец) и распорной пружины-расширителя,прижимающей кольца к стенкам цилиндра.Маслосъемные поршневые кольца со стальными пластинкамилибо имеют хромированные рабочие поверхности,либо со всех сторон обработаны азотированием.Последние отличаются повышенной износостойкостью какв област
