Технические характеристики

Двигатель ЗМЗ 513 производил Заволжский моторный завод для ряда грузовых автомобилей. Двигатель получил улучшенную конструкцию блока цилиндров, но при этом вес движка увеличился. Рассмотрим, основные технические характеристики и устройство мотора:

Наименование	Характеристика
Завод производитель	ГАЗ
Марка двигателя	ЗМЗ
Модель	513
Объем	4,3 литра (4250 см куб.)
Количество цилиндров	8
Конфигурация	V
Количество клапанов	16
Охлаждение	Жидкостное
Мощность	115 л. с.
Блок и головка, исполнение	алюминий

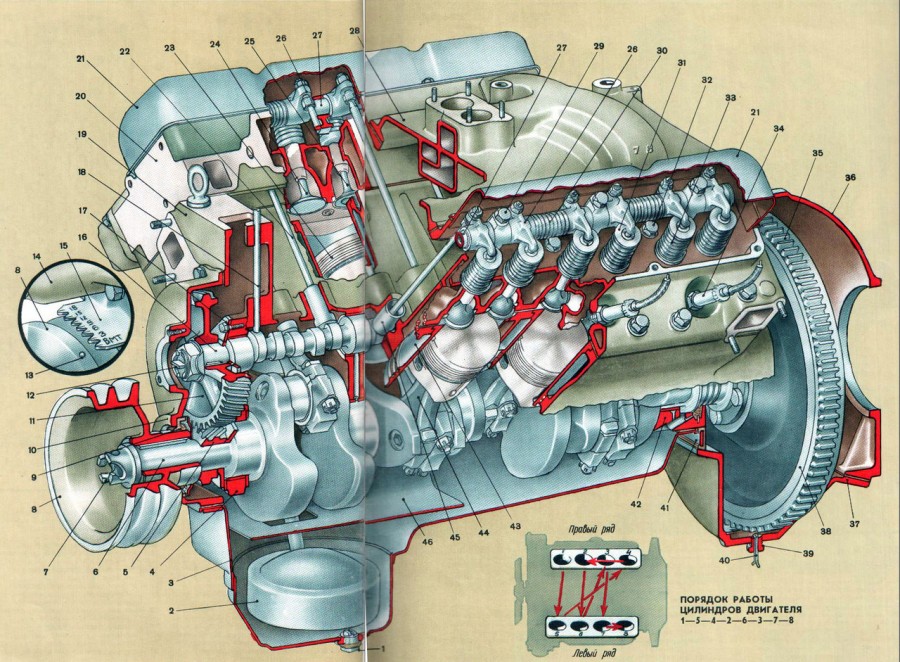

Порядок работы цилиндров	1-5-4-2-6-3-7-8
Топливо	А-76, А-80, Газ
Диаметр стандартного поршня	92 мм
Ход поршня	80 мм
Питание	Карбюратор К-126, К-126Б, К-126М

Движок получил широкое распространение на такие не менее известные модели, как 66-й Газон, ГАЗ 3307, а также при самостоятельной установке и ЗИЛ-130. Это V-образный силовой агрегат, который имеет некоторые характерные отличия — специфический поддон, большой воздушный и масляный фильтр. 513 отличается увеличенным весом на 275 кг. Также выпускалась доработанная версия ДВС с маркировкой 513.10.

Обслуживание и ремонт

Обслуживание мотора ЗМЗ 513 достаточно простое. Можно сказать, оно аналогичное 511. Техническое обслуживание проводится каждые 12-15 тыс. км пробега. В этот показатель входит смена моторного масла и фильтрующего элемента. Также, рекомендуется проверять зажигание и состояние воздушного фильтра.

Не стоит забывать, что смена воздушного элемента проводится каждое второе техническое обслуживание.

Двигатель особо не прихотлив в использовании топлива и моторного масла. Так, для нормальной эксплуатации подойдёт любое более-менее качественная минеральная смазки. Как показывает практика, обычно автомобилисты льют в мотор такое масло, как М10.

Оно прекрасно выполняет все необходимые функции, а также при своевременной замене хорошо защищает элементы мотора. Особое внимание рекомендуется уделить воздушному фильтру. Лучше всего брать качественное изделие с металлическим основанием.

Вывод

Мотор 513 получил достаточно широкое распространение на автомобили группы ГАЗ. Так, некоторые автолюбители даже устанавливали силовой агрегат на ЗИЛ 130. Межсервисное техническое обслуживание проводится достаточно просто, поскольку силовой агрегат имеет простые конструктивные особенности.

Кроме этого существует доработанная версия движка с маркировкой 513.10.

Краткое описание

Двигатель ЗМЗ-511 и его модификации, применяется для установки на грузовые автомобили средней грузоподъемности, такие как — ГАЗ–53, ГАЗ-66, ГАЗ–3307. ЗМЗ-511 – это модернизированный ЗМЗ-53а, 53-11. На ЗМЗ-511 применён ненастроенный одноярусный впускной коллектор, приводящий к пульсациям потока, негативно сказывающиеся на смесеобразовании. Применены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами. Данные гловки обеспечивают степень сжатия 7,6:1, против 6,7:1 у старых двигателей. Двигатель ЗМЗ-513 является модификацией 511-го предназначенной для более сложных условий эксплуатации (для военной техники, для перевозки грузов в сельской местности и в других тяжелых условиях). Двигатель имеет ряд отличий в конструкции, такие как поддон специальной формы под ведущий мост, экранированное исполнение элементов электрооборудования и др. Мощностные и моментные характеристики одинаковые. Двигатель ЗМЗ-513 отличается большим весом – 275 кг.

Характеристики двигателя ЗМЗ-511/513 ГАЗ-53, 3307, ГАЗ-66

Параметр	Значение
Конфигурация	V
Число цилиндров	8
Объем, л	4,254
Диаметр цилиндра, мм	92
Ход поршня, мм	80
Степень сжатия	7,6
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	OHV
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Номинальная мощность двигателя / при частоте вращения коленчатого вала	92 кВт — (125 л.с.) / 3400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	294 Н•м / 2000-2500 об/мин
Система питания	Карбюратор К135
Рекомендованное минимальное октановое число бензина	76 — 80
Экологические нормы	Евро 0
Вес, кг	262

«ЗМЗ-511» и «ЗМЗ-513»: коротко о главном

Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.

«3М3-511» представляет собою бензиновый карбюраторный восьмицилиндровый V-образный двигатель с установкой цилиндров под углом в 90 градусов и верхним расположением клапанов. Рабочий объём силового агрегата составляет 4,254 литра. Его мощность – 125 лошадиных сил, или 92 кВт (при 3,4 тыс. оборотах в минуту). Степень сжатия составляет 7,6. По современной классификации, этот мотор имеет экологический класс «Евро-0».

У двигателя «3М3-51З» названные характеристики такие же, однако он обладает усиленной конструкцией, для эксплуатации в более сложных условиях. Отличия моторов «3М3-51З» от «3М3-511» заключаются в иной конфигурации масляного поддона, а также в наличии экранирования системы зажигания. Масса мотора «3М3-511» равна 262 кг, 513-го мотора – составляет 275 килограммов. Оба этих силовых агрегата снабжены картером сцепления под одинаковую унифицированную ГАЗовскую коробку переключения передач.

Работает мотор «3М3-511» («-51З») на низкооктановом бензине А-76 (в настоящее время в ходу маркировка А-80). Данные двигатели годятся для их адаптации к работе на газе, при установке комплекта газобаллонного оборудования.

Блок цилиндров

Блок цилиндров ЗМЗ-511 отливается из алюминиевого сплава. На двигатели устанавливаются гильзы с нижней фиксацией, сверху прижимаются головкой, а снизу гильзы уплотняются медными кольцами. Для улучшения жесткости блока его нижняя часть расположена ниже оси коленвала на 75 мм.

Параметр	Значение
Материал	Алюминиевый сплав АЛ-4
Диаметр цилиндра, мм	92,00
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм	123,00
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм	67,0
Вес, кг	44

Материал гильз — специальный легированный чугун. Высота гильз – 153 мм. Посадочный диаметр – 100 мм.

Топливная система «ЗМЗ-511»

В основе топливной системы – 2-х камерный карбюратор «К-135» (ранее на моторах «3М3-511» («-513») использовались также карбюраторы «К-126»). Карбюратор установлен в верхней части впускного газопровода. Каждая из камер карбюратора обеспечивает подачу топливно-воздушной смеси на один из двух рядов цилиндров. Вплотную к карбюратору смонтирован фильтр тонкой очистки бензина. От карбюратора производится отвод вакуума, для функционирования трамблёра и ограничителя частоты вращения коленчатого вала. Под карбюратором, во впускном газопроводе, тоже предусмотрен отвод вакуума, для функционирования системы вентиляции картера.

ЗМЗ-513: технические характеристики, фото и отзывы

Заволжский моторный завод начал свою деятельность еще в первой половине 20 столетия. По итогам продаж в 1950 году стало понятно, что спрос практически отсутствует. Моторы не соответствовали современным требованиям для установки на тяжелую колесную и гусеничную технику. Руководство завода приняло решение разработать линейку двигателей для автомобильной промышленности. Это был настоящий прорыв. Ведь именно тогда впервые в мире появились V-образные цилиндры. Давайте рассмотрим основные конструктивные особенности ЗМЗ-513, технические характеристики мотора, преимущества и недостатки.

Отзывы автомобилистов и экспертов

Что касается отзывов опытных водителей, то по поводу данного мотора многие отзываются положительно. В частности, отмечают неприхотливость этого ДВС и его достаточно высокий ресурс при правильной эксплуатации и должном уходе. ЗМЗ-513 много раз форсировался для использования на военной техники. Изменялась степень сжатия для работы на топливе с низким октановым числом. Все это говорит о большом потенциале советской V-образной восьмерки.

Многие водители отмечают, что этот мотор не лишен недостатков. Но он является крайне ремонтопригодным. Так что при наличии всех необходимых инструментов, проблему можно было решить в поле на коленке. С современными двигателями, где за все отвечает электроника, такой подход не работает. В общем же 13-й среди водителей любят и многие даже сегодня его используют ввиду низкой стоимости обслуживания.

Общие сведения

После создания на Заволжском Моторном Заводе двигателя V-образной конструкции заказы повалили рекой. Это и не удивительно, ведь моторы могли похвастаться отличными техническими и мощностными характеристиками. Мотор мощностью 195 лошадиных сил работал в паре с 3-ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное, так и бензиновое горючее, что было очень удобно.

Таким образом, можно говорить о том, что двигатели ЗМЗ-513 стали народными любимчиками. Это один из самых популярных и востребованных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте более подробно ознакомимся с 513-й моделью, которая считалась одной из самых удачных в свое время.

Замена двигателя ГАЗ 66

При тюнинге автомобиля ГАЗ 66 часто производится замена силового агрегата на дизель. Чаще всего вместо ГАЗ 66 (ЗМЗ 511) устанавливается дизельный двигатель внутреннего сгорания Д-245, произведенный на Минском моторном заводе. Дизели этой серии оснащены турбонаддувом.

Интересно: По заказу Никарагуа завод-изготовитель переоборудует автомобили серии ГАЗ 66. Вместо родных моторов на них устанавливаются новые Минские дизели Д 245. При желании здесь можно сделать индивидуальный заказ на модернизацию своего авто.

Конструктивные особенности ЗМЗ-513

Для некоторых отраслей промышленности выдвигаются особые требования к проходимости автомобиля. Именно в этом случае устанавливали модель ЗМЗ-513. Этот мотор ставился на такие авто, как ГАЗ-53, 66, 3307 и др. Следовательно, данная модель подходила для техники со средней грузоподъемностью. Стоит обратить внимание на то, что 513-й не был идеальным. У него был один довольно существенный недостаток, который доставлял множество хлопот во время эксплуатации. Дело в том, что в конструкции был предусмотрен одноярусный ненастроенный впускной коллектор. Такое инженерное решение привело к тому, что во время работы силового агрегата образовывались пульсации потока. Это, в свою очередь, негативно сказывалось на качестве топливно-воздушной смеси.

Вывод

Мотор 513 получил достаточно широкое распространение на автомобили группы ГАЗ. Так, некоторые автолюбители даже устанавливали силовой агрегат на ЗИЛ 130. Межсервисное техническое обслуживание проводится достаточно просто, поскольку силовой агрегат имеет простые конструктивные особенности.

Кроме этого существует доработанная версия движка с маркировкой 513.10.

Источник

Технические характеристики ЗМЗ-513

Первое, чем занялись конструкторы, – это изготовление поддона особой формы и экранирование с помощью электрооборудования. Это позволило использовать мотор в тяжелых условиях эксплуатации. Чаще всего ЗМЗ-513 применялся на военной технике, сельскохозяйственных машинах и небольших грузовых автомобилях.

Как уже было отмечено несколько выше, конструкция данного двигателя достаточно простая, но крайне надежная. Этот V8, объемом 4,25 литра, при 3 400 об/мин выдает порядка 97 кВт, что вовсе немало. Для тех времен это был весьма мощный агрегат – 125 л. с. Конечно, современные ДВС ушли далеко вперед. Сейчас из 1,5 объема выжимают по 300 лошадей и более. Степень сжатия – 8,5, что можно назвать стандартным, а вот расход масла тут внушительный. Если пересчитывать в процентном соотношении к бензину, то получается примерно 0,5 единицы. Несмотря на то что этот мотор был одним из последних, которые выпускались еще в Советском Союзе, он и сегодня пользуется популярностью.

Появление мотора

Рассчитывали автомобиль и силовую установку начали на рубеже пятидесятых годов. Изначально машина предназначалась для универсального применения, как вездеход. В первую очередь продуктом интересовались военные, сельское хозяйство тоже нуждалось в таких устройствах. Не случайно автомобиль применялся геологами, работниками нефтяной и лесной промышленности.

При создании автомобиля, с нуля разрабатывался и двигатель ГАЗ 66, технические характеристики установки соответствовали веяниям того времени, опережая конкурентов. За создание агрегата отвечали конструкторы и инженеры, которые серьёзно взялись за работу, как результат, поставленные условия соблюдены. Мотор получился простым, надёжным, живучим, изделие подавалось починке в полевых условиях.

Первые автомобили сошли с конвейера в 62-ом году, а в 64-ом налажен серийный выпуск машин. «Звёздный час» ГАЗ 66 настал в 67-ом, когда организовали пробег Горький — Владивосток — Горький. Транспортное средство с лёгкостью преодолело маршрут, часть которого проходила по бездорожью (Урал, Сибирь, Забайкалье, Дальний Восток). И автомобиль и двигатель с честью выдержали испытание, не получив при этом серьёзных повреждений.

Выпуск машины продолжался до 95 года, позже на смену агрегату пришёл ГАЗ-3308, заменивший модификацию. Улучшенная силовая установка ЗМЗ-513, используемая на 66-ом, выпускается и сегодня. Изделие применяется на других модификациях автомобилей ГАЗ, включая «3308».

Мотор «ЗМЗ-66»:

Конструктивные недостатки мотора

Как уже было отмечено несколько выше, это крайне надежный силовой агрегат, который предназначен для эксплуатации в экстремальных условиях. Но он имеет и свои недостатки, которые нередко проявляются в самый неподходящий момент. К примеру, если автомобиль поставить под наклоном, то завести мотор будет трудно. Придется постоянно подгазовывать. На ровной поверхности такой проблемы нет. Завестись на холодную – та еще задача. Если стартер и схватывает, а ДВС запускается, то уже через пару секунд он глохнет. Работа на холостом ходу в таких условиях крайне неустойчивая. Не рекомендуется тормозить двигателем, так как это приводит к хлопкам в выхлопной трубе и повышению расхода топлива.

Очень часто причина данной неисправности на моторах ЗМЗ-511/513 кроется в пауке. Его накладка пропускает воздух. Рекомендация тут только одна – под замену. Обычно после этого все проблемы исчезают, и силовой агрегат начинает работать, как часы.

Надежность в простоте

Высокой степени надежности можно добиться всего несколькими способами:

• использовать комплектующие хорошего качества;
• максимально упростить конструкцию мотора;
• повысить качество сборки.

Что же было в Советском Союзе? Основные детали были достаточно высокого качества. Но очень сильно страдала подгонка. Советские инженеры постарались сделать все максимально качественно, чтобы мотор отрабатывал свое без каких-либо проблем.

В качестве основы для мотора был использован блок из алюминиевого сплава. Так как мотор V-образный, на нем стоят две головки блока цилиндров с развалом в 90 градусов. В конструкции предусмотрен всего один распределительный вал. Сразу между головками конструкторы поместили впускной коллектор. На нем же установили карбюратор, фильтр и некоторые другие вспомогательные системы. В задней части ЗМЗ стоит масляный насос, в передней – водяной (помпа). Генератор и насос работают через клиноременной привод от коленчатого вала.

Коленвал и поршневая

В качестве основы для коленчатого вала был использован высокопрочный чугун, который дополнительно легировали магнием. С появлением других модификаций мотора шейки коленвала выполняли закаленными. Шатунные шейки в диаметре 60 мм, а коренные – 70 мм. Соответственно, что в конструкции было предусмотрено два сальника: один спереди, второй сзади коленчатого вала. Первый изготавливался резиновым, самоподжимного типа, второй – из асбестового шнура.

Поршни ЗМЗ-513 отливали из алюминиевого сплава. Они достаточно простые по своей конструкции, имеют плоское днище. Диаметр поршня составляет 92 мм, также предусмотрено 5 ремонтных размеров. Следовательно, данный мотор можно откапиталить много раз. На поршне имеются три соответствующих канавки: две под компрессионные кольца, одна — под маслосъемное.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм.

Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Топливная и система смазки

На первых моделях данной линейки двигателей устанавливались карбюраторы К-126, которые в дальнейшем из-за низкой эффективности были заменены на К-135. Многие автовладельцы модернизируют мотор именно установкой более экономичной системы подачи топлива. Карбюраторы использовались двухкамерные, так как на каждый ряд цилиндров из отдельной камеры подавалось топливо. В непосредственной близости располагался фильтр тонкой очистки.

На блоке двигателя устанавливают одно- или двухсекционный масляный насос шестеренчатого типа. Не самый надежный вариант, но достаточно производительный и ремонтопригодный. В движение насос приводился от распределительного вала, а для забора масла из поддона использовался соответствующий маслоприемник. Что касается фильтрации смазки двигателя. То за все время эксплуатации этого мотора, использовались самые различные фильтры. Сначала устанавливали центробежный фильтр, затем полнопоточный, а в настоящее время используют сменный фильтрующий элемент, что крайне удобно и выгодно. Примечательно то, что этот двигатель имел весьма эффективную систему защиты от масляного голодания. Если останавливался насос, то срезался штифт на его приводе, соответственно, весь ДВС останавливался и при этом оставался цел.

Обслуживание и ремонт

Обслуживание мотора ЗМЗ 513 достаточно простое. Можно сказать, оно аналогичное 511. Техническое обслуживание проводится каждые 12-15 тыс. км пробега. В этот показатель входит смена моторного масла и фильтрующего элемента. Также, рекомендуется проверять зажигание и состояние воздушного фильтра.

Не стоит забывать, что смена воздушного элемента проводится каждое второе техническое обслуживание.

Двигатель особо не прихотлив в использовании топлива и моторного масла. Так, для нормальной эксплуатации подойдёт любое более-менее качественная минеральная смазки. Как показывает практика, обычно автомобилисты льют в мотор такое масло, как М10.

Оно прекрасно выполняет все необходимые функции, а также при своевременной замене хорошо защищает элементы мотора. Особое внимание рекомендуется уделить воздушному фильтру. Лучше всего брать качественное изделие с металлическим основанием.

Еще немного о конструкции

Сегодня очень часто устанавливается инжектор. ЗМЗ-513 с такой системой подачи топлива становится более экономичным и стабильным. Если карбюратор при высокой температуре за бортом приводил к кипению бензина и перегреву топливной системы, то у инжекторов такая проблема отсутствует.

Так как изначально ресурс был не таким и большим, хотя для тех времен более чем достаточным, то многие автомобилисты переделывали мотор. Для этого брали запчасти от того же ЗМЗ, только более поздней модификации. По расходам подобные вмешательства можно оценить как полноценный капитальный ремонт, а вот ресурс ДВС увеличивался примерно на 35%. Поэтому затраченные деньги возвращались достаточно быстро.

Правильная и бережная эксплуатация

Любой двигатель нуждается в периодическом плановом и капитальном ремонте. Но если плановые технические работы должны выполнятся каждые 20 тысяч километров, в зависимости от силового агрегата, то когда наступит время капиталки, зависит только от водителя. Чтобы максимально продлить ресурс мотора рекомендуется:

• вовремя менять масло в системе и контролировать его уровень;
• периодически инспектировать систему охлаждения, чтобы исключить перегрев;
• стараться эксплуатировать 513-й в щадящем режиме.

Все это поможет несколько продлить жизнь мотору. Конечно, не стоит исключать конструктивные недостатки и возможный заводской брак. Все это встречается, но чаще всего 13-й выходит из строя именно из-за отсутствия надлежащего обслуживания. Заменить топливный, масляный и воздушный фильтр на самом деле не так и сложно. Но в это же время такое простое действие повысит динамику и уменьшит расход горючего.

ГАЗ 31105 | Перебои в работе двигателя

ГАЗ 31105

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 31105 (Волга)

5.1.4. Перебои в работе двигателя

ОБЩИЕ СВЕДЕНИЯ

Что делать, если двигатель вашего автомобиля, еще недавно работавший “как часы” на всех режимах, вдруг начал давать перебои, дергаться на холостом ходу, перестал развивать достаточную мощность? Перебои, как правило, объясняются неправильной регулировкой карбюратора, неисправностью свечи зажигания или одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности ее устранить.

ПОРЯДОК ВЫПОЛНЕНИЯ   1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания. Хлопки из выхлопной трубы через равные промежутки времени? Да: см. п. 3 2. Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания. 3. Остановите двигатель и откройте капот. 4. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены. Есть повреждения проводов? Нет: см. п. 6 5. Замените поврежденный провод.   6. Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, а угольный контакт — поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените. 7. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом. Предупреждение При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните. 8. Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.   9. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее — против часовой стрелки, если смотреть на крышку со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.   10. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе. Предупреждение Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, бензонасосе, топливных шлангах, карбюраторе. Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Перебои в работе двигателя усилились? Да: см. п. 13 11. Замените свечу в цилиндре на заведомо исправную. Наденьте высоковольтный провод и пустите двигатель. Перебои в работе двигателя продолжаются? Да: см. п. 14 12. Счастливого пути! 13. Последовательно повторяйте процедуру п. 10–11 со всеми цилиндрами. 14. Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя. Совет Если диагностика выявила неисправность 3-го цилиндра, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель. Если перебои в работе двигателя прекратились, обратитесь на автосервис для диагностики и замены вакуумного усилителя тормозов. Если перебои в работе двигателя продолжаются, попробуйте жидкостью типа WD40 пролить шланг снаружи. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг.

Диагностика состояния двигателя по внешнему виду свечей зажигания

	Нормальная Cимптомы. Коричневый или серовато-желтоватый цвет и небольшой износ электродов. Точное тепловое значение для двигателя и рабочих условий. Совет. При замене свечей на новые устанавливайте свечи с теми же характеристиками.
	Отложения сажи Cимптомы. Отложение сухой копоти указывает на богатую топливно-воздушную смесь или позднее зажигание. Вызывает пропуски зажигания, затрудненный пуск двигателя и неустойчивую работу двигателя. Совет. Проверьте, не забит ли воздушный фильтр, уровень топлива в поплавковой камере карбюратора, установку момента зажигания, используйте более “горячую” свечу (удлиненный изолятор с центральным электродом).
	Масляные отложения Cимптомы. Замасленные электроды и изолятор свечи. Причина — попадание масла в камеру сгорания. Масло попадает в камеру сгорания через направляющие клапанов или через поршневые кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и подергивания работающего двигателя. Совет. Произвести необходимый ремонт головки цилиндров и поршневой группы двигателя. Заменить свечи зажигания.
	Перегрев Cимптомы. Глянцевый белый изолятор центрального электрода, обгоревшие электроды и отсутствие отложений. Приводит к сокращению ресурса свечей. Совет. Причинами могут быть: несоответствие типа свечи зажигания рекомендуемому для двигателя вашего автомобиля, раннее зажигание, бедная смесь, подсос воздуха во впускной трубопровод. Проверьте уровень охлаждающей жидкости и не забит ли радиатор.
	Раннее зажигание Cимптомы. Оплавленные электроды. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания. Может приводить к повреждению двигателя. Совет. Проверить соответствие типа свечи зажигания, установку момента зажигания, состав топливно-воздушной смеси, работу систем охлаждения и смазки.
	Глазурь Cимптомы. Изолятор желтоватый, покрытый глазурью. Указывает на то, что температура в камере сгорания неожиданно поднимается во время резкого ускорения автомобиля. Нормальные отложения превращаются в токопроводящие. Вызывает пропуски в искрообразовании при высоких скоростях. Совет. Установите новые свечи. Попробуйте установить более “холодные” свечи, если не хотите поменять манеру вождения.
	Мостик между электродами Cимптомы. Отложения из камеры сгорания попадают между электродами. “Тяжелые” отложения собираются в зазоре между электродами и образуют мостик. Свеча перестает работать и цилиндр выключается из работы. Совет. Выявите неисправную свечу и удалите отложения между электродами.
	Пепельные отложения Cимптомы. Светло-коричневые отложения, покрывающие коркой центральный и боковой электроды. Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи, вызывая пропуски в искрообразовании и перебои при разгоне. Совет. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки направляющих клапанов, чтобы предотвратить попадание масла в камеру сгорания. Если причина в качестве бензина, смените место заправки.
	Износ Cимптомы. Закругленные электроды с небольшим количеством отложений на рабочих концах. Нормальный цвет. Вызывает трудный пуск в холодную или влажную погоду и плохую топливную экономичность. Совет. Заменить на новые свечи с теми же характеристиками.
	Детонация Cимптомы. Изолятор может быть растрескавшимся или со сколами. Это может привести к повреждению поршня. Совет. Убедитесь, что октановое число бензина соответствует требуемому.
	Пятнистые отложения Cимптомы. Нагар, который отложился в камере сгорания, после правильной регулировки начинает выгорать и при больших оборотах двигателя отрывается от поршня и прилипает к изолятору свечи, вызывая отдельные пропуски в ее работе. Совет. Замените свечи на новые или очистите старые.
	Механические повреждения Cимптомы. Повреждения могут быть вызваны инородными предметами, попавшими в камеру сгорания, а в случае использования слишком длинной свечи ее электроды может зацепить поршень. Это приводит к разрушению свечи, отключению цилиндра и может повредить поршень. Совет. Удалите инородный предмет из цилиндра и (или) замените свечу.
