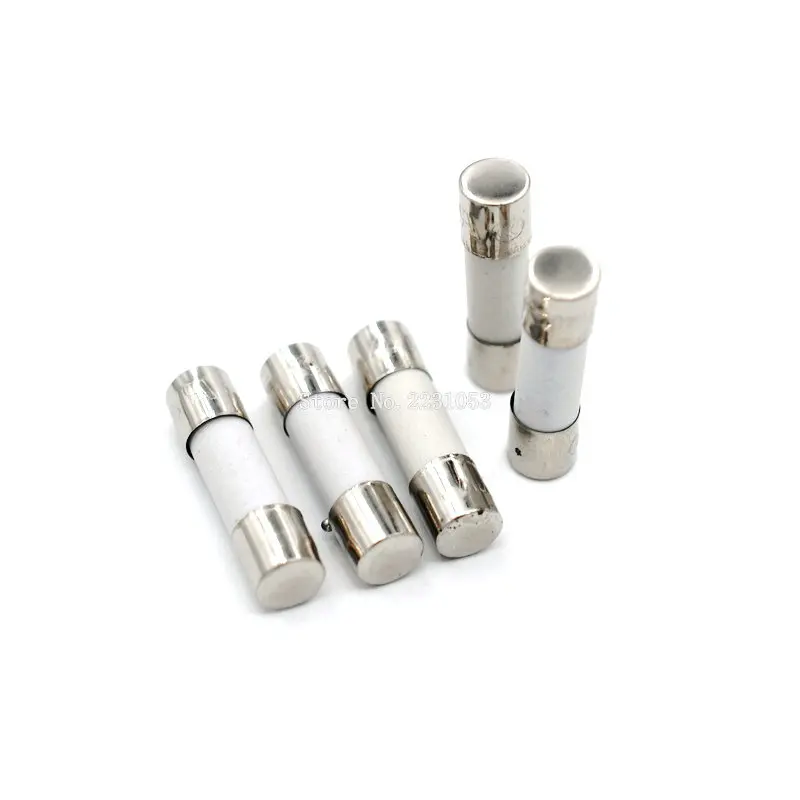

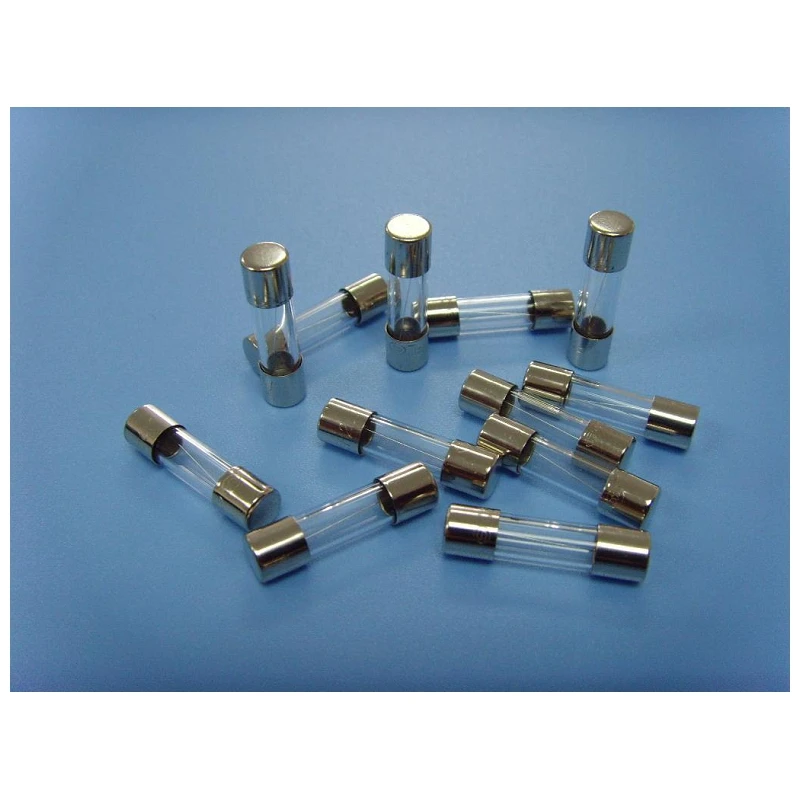

Предохранитель фото: F2AL250V 2A 250V (5×20) Предохранитель, стекло (арт. SN-9320)

alexxlabОпубликовано

Содержание

Предохранители и реле рено флюенс

Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.

Содержание

  • 1 Предохранители и реле под капотом
    • 1.1 Монтажный блок
    • 1.2 Дополнительный блок
    • 1.3 Блоки возле аккумулятора
  • 2 Блок предохранителей в салоне Renault Fluence
    • 2.1 Предохранитель прикуривателя
    • 2.2 Дополнительные элементы
  • 3 Полное описание схем в формате pdf

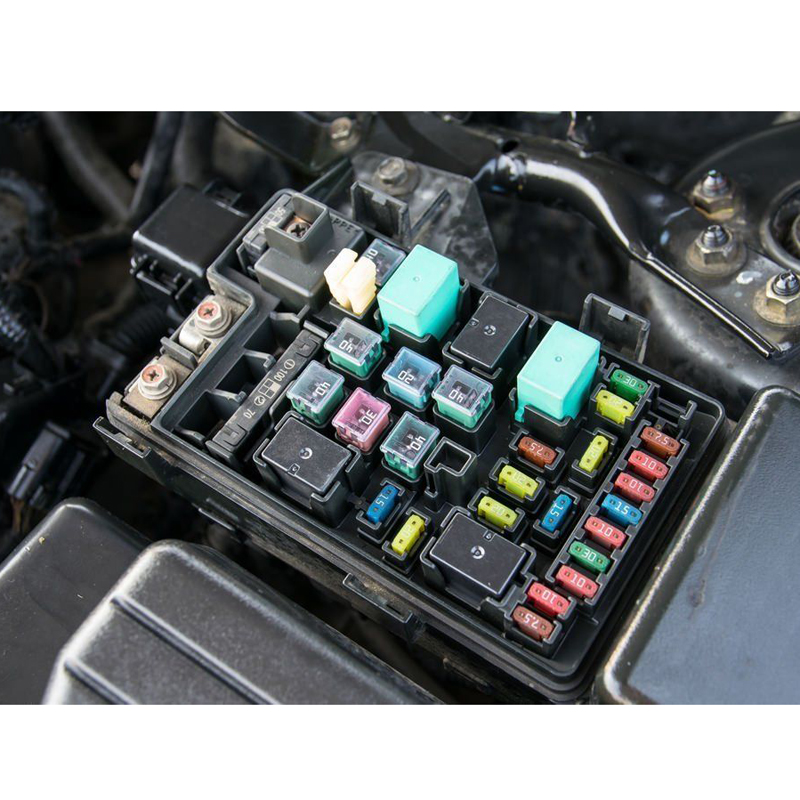

Предохранители и реле под капотом

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

Фотография

Схема

Описание

  1. 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
  2. 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А – Насос омывателя фар
  4. 20А – Противотуманные фары
  5. 10А – Дальний свет (левая блок-фара)
  6. 10А – Дальний свет (правая блок-фара)
  7. 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А – Блоку правления ABS, ESP
  9. 30А – Передний стеклоочиститель
  10. 10А – Блок управления подушками безопасности
  11. 20А – Не используется
  12. 7,5А – Блок управления АКП
  13. 25А – Система управления двигателем
  14. 15А – Датчики концентрации кислорода – нагрев
  15. 20А – Блок управления АКП
  16. 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А – Блок управления электрооборудованием
  19. 30А – Стартер
  20. – Не используется
  21. 20А – Топливный модуль, катушки зажигания
  22. 10А – Электромагнитная муфта компрессора кондиционера
  23. 5А – ЭБУ системы впрыска
  24. 20А – Ближний свет (левая фара), электрокорректор
  25. 20А – Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

  • A – Не используется
  • B – Реле подогревателя топлива (450)
  • C – Реле света заднего хода (602)
  • D – Не используется
  • F1 – 80A блок интерфейса отопителя (1550)
  • F2 – 70A блока предпускового подогрева (257)
  • F3 – 50A ЭБУ коробки передач (119)
  • F4 – 80A блок интерфейса отопителя (1550)
  • F5 – 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
  • F6 – 20А Подогревателя топлива (449)
  • F7 – Не используется
  • F8 – 30А – Управления реле электровентилятора (234)
  • F9 – Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Расшифровка

  • F1 – 190A Стартер
  • F2 – 50A блок предохранителей и реле в салоне
  • F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 – 80A электроусилитель рулевого управления
  • F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Назначение

  1. 70А – дополнительный отопитель салона
  2. 80А – блок предохранителей и реле в салоне
  3. 80А – блок предохранителей и реле в салоне
  4. 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А – дополнительный отопитель
  6. 50А –  ЭБУ АБС с ESP

Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Блок предохранителей в салоне Renault Fluence

Он находится с левой стороны от руля, за крышкой.

Доступ

Фото-схема

Описание

F1резерв
F2резерв
F310А прикуриватель
F410А задняя розетка
F510А розетка в багажном отделении
F610А аудиосистема
F75А электрообогрев наружных зеркал
F810А стеклоомыватель, сигнализатор незакрытых дверей
F930А автоматический стояночный тормоз
F1010А щиток приборов
F1125А электропривод сиденья, подрулевые переключатели
F1220А электроподогрев сиденья пассажира
F13резерв
F1425А электро стеклоподъемник двери переднего пассажира
F155А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F1625А электро стеклоподъемник правой задней двери
F1725А электро стеклоподъемник левой задней двери
F1810А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F1910А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F205А блок управления климатической установкой
F213А лампы подсветки зеркал в солнцезащитных козырьках
F223А плафоны освещения салона, датчик дождя и освещенности
F2320А разъем прицепа
F2415А задний стеклоочиститель
F253А внутреннее зеркало заднего вида
F2630А 10А система навигации, CD-чейнджер, аудиосистема
F2720А аудиосистема, блок управления стояночным тормозом
F28резерв
F29резерв
F3015А указатели поворота
F3110А щиток приборов
F3230А электро стеклоподъёмник двери водителя
F3325А центральный замок
F34резерв
F3515А часы, указатель температуры наружного воздуха, дисплей телефона
F3615А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F3710А сигналы торможения, блок управления электрооборудованием
F3830А автоматический стояночный тормоз
F39резерв
F4040А электровентилятор климатической установки
F4125А электропривод люка
F4240А обогрев заднего стекла
  • RA 70А – реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А – реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C – реле обогрева заднего стекла
  • RD 20A – реле звукового сигнала

Предохранитель прикуривателя

За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку – 4 номиналам на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные элементы

Блок 1

Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.

Схема

Обозначение

  • F1 – 40A  редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
  • F2 –
  • F3 –
  • F4 –
  • A – 40A Реле электро – стеклоподъемника
  • B – 40A  Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
  • C –  70A 2 реле “+” при работающем двигателе (1616) для питания электровентилятора салона

Реле обогрева передних сидений

Данный блок реле расположен под сиденьем пассажира: 40А реле “+” при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.

Полное описание схем в формате pdf

Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.

расположение, фото, схема, какой за что отвечает

Одним из ключевых компонентов электрической схемы автомобиля ВАЗ 2105 является блок предохранителей. Многие проблемы с электрооборудованием, возникающие в ходе эксплуатации транспортного средства, связаны именно с этим узлом. Техническим обслуживанием и диагностикой неисправностей блока предохранителей автолюбители, как правило, занимаются самостоятельно.

Содержание

  • Предохранители ВАЗ 2105

  • Блок под капотом

    • Таблица: какой предохранитель за что отвечает

    • Как снять монтажный блок

    • Ремонт монтажного блока

    • Замена сгоревшей дорожки

      • Видео: как отремонтировать перегоревшую дорожку блока предохранителей

  • Монтажный блок в салоне

    • Как определить сгоревший предохранитель

    • Демонтаж и ремонт блока

    • Блок предохранителей старого образца

Предохранители ВАЗ 2105

Назначение предохранителей, используемых в автомобиле ВАЗ 2105, не отличается от функции любых других предохранителей — защита электрических цепей от коротких замыканий, внезапных скачков напряжения и других нештатных режимов работы. Предохранители ВАЗ 2105, которые могут быть цилиндрическими или штекерного типа, смонтированы на одном блоке с реле. Монтажный блок может располагаться под капотом или в салоне автомобиля.

Работа предохранителя основана на известном со школы законе Ома: если на каком-либо участке электрической цепи снижается сопротивление, это ведёт к повышению силы тока. Если сила тока превышает допустимое значение, предусмотренное для данного участка цепи, предохранитель перегорает, защищая тем самым от выхода из строя более важные электроприборы.

Блок под капотом

В большинстве моделей ВАЗ 2105 (за исключением самых ранних образцов) блок предохранителей вынесен из салона под капот: увидеть его можно под ветровым стеклом, напротив пассажирского сидения.

Если монтажный блок расположен под капотом ВАЗ 2105, то увидеть его можно под ветровым стеклом, напротив пассажирского сидения

Таблица: какой предохранитель за что отвечает

ПредохранительНоминальный ток, А Что защищает
F110
  • подсветку заднего хода,
  • э/д отопителя,
  • обмотку реле и сигнализатор включения обогрева заднего стекла
F210
  • э/д омывателя лобового стекла,
  • э/д и реле омывателя фар,
  • реле очистителя лобового стекла
F310резервный
F410резервный
F520цепь обогрева заднего стекла и реле включения обогрева
F610
  • прикуриватель,
  • розетку для переносной лампы, часы
F720
  • цепь звуковых сигналов,
  • цепь вентилятора охлаждения радиатора
F810
  • указатели поворотов,
  • реле-прерыватель,
  • сигнализатор указателей поворотов при аварийной сигнализации,
  • выключатель аварийной сигнализации
F97,5
  • противотуманные фонари,
  • регулятор напряжения генератора (если в машине используется генератор Г-222)
F1010
  • сигнализаторы: указателей поворота, резерва топлива, ручного тормоза, давления масла, аварийного состояния тормозной системы, заряда АКБ, прикрытия воздушной заслонки карбюратора;
  • указатели: поворота (в режиме указания поворота), уровня топлива, температуры охлаждающей жидкости;
  • реле-прерыватель указателей поворота;
  • реле обмотки э/д вентилятора;
  • вольтметр;
  • тахометр;
  • систему управления пневмоклапаном;
  • термовыключатель вентилятора;
  • обмотку возбуждения генератора (для генератора 37.
    3701)
F1110
  • освещение в салоне,
  • стоп-сигнал,
  • освещение багажника
F1210
  • дальний свет на правой фаре,
  • реле омывателей фар (при дальнем свете)
F1310дальний свет на левой фаре
F1410
  • передний габарит на левой блок-фаре;
  • задний габарит на правом фонаре;
  • подсветку номеров;
  • подкапотное освещение
F1510
  • передний габарит на правой блок-фаре;
  • задний габарит на левом фонаре;
  • подсветку панели приборов;
F1610
  • ближний свет на правой блок-фаре,
  • реле омывателей фар (при ближнем свете)
F1710ближний свет на левой блок-фаре

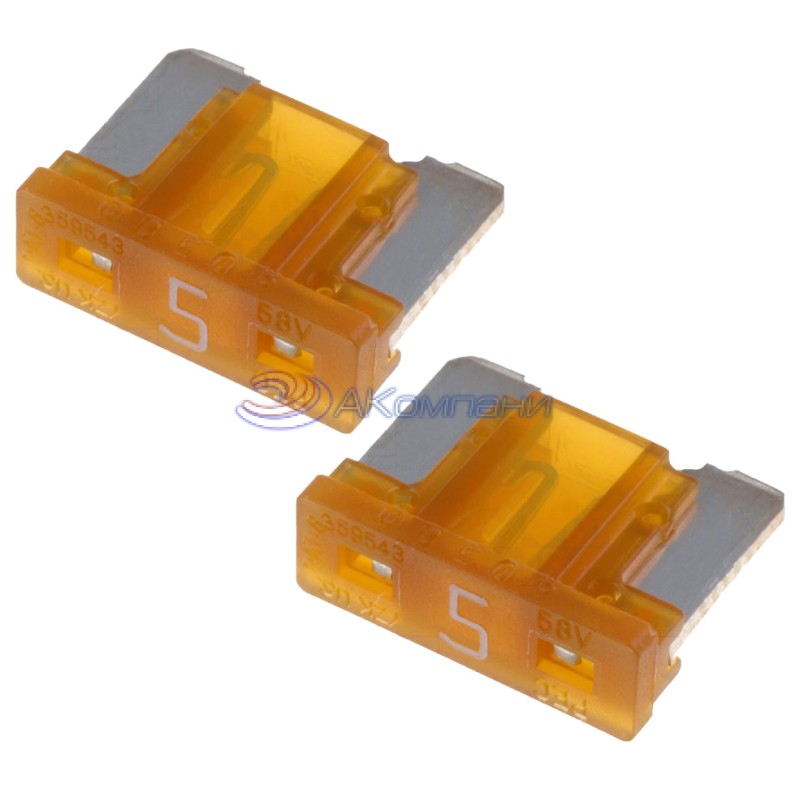

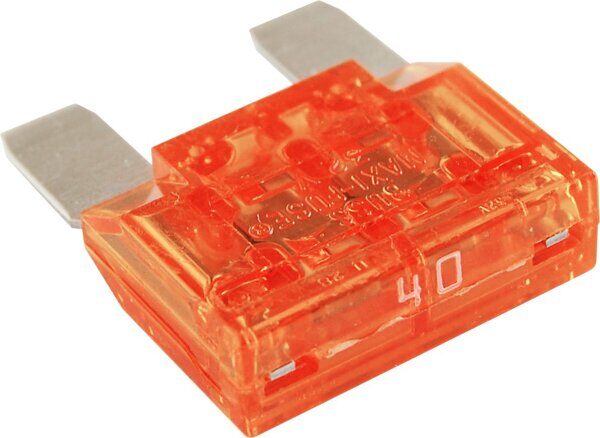

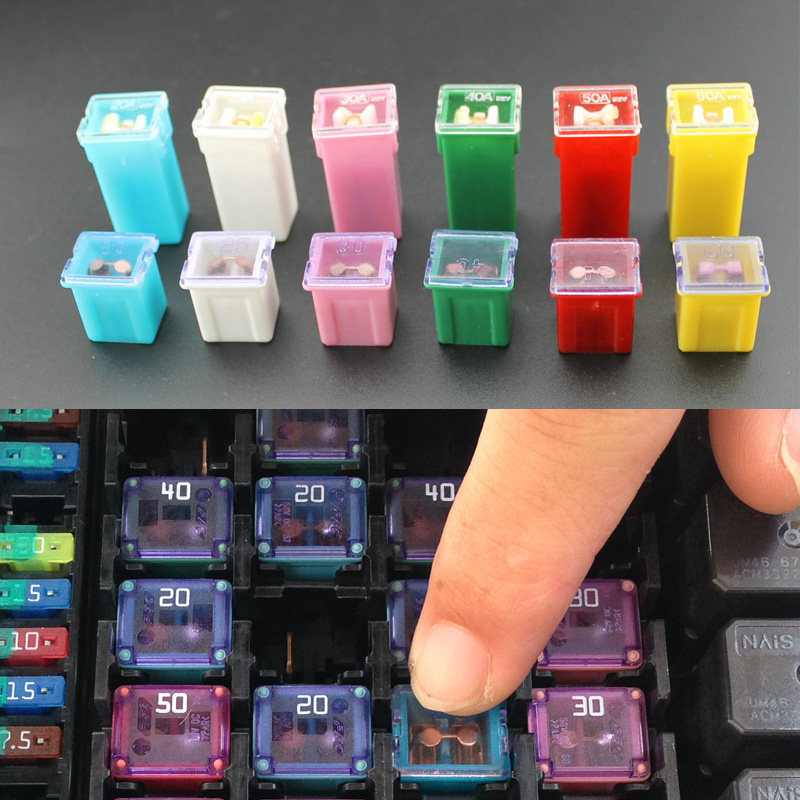

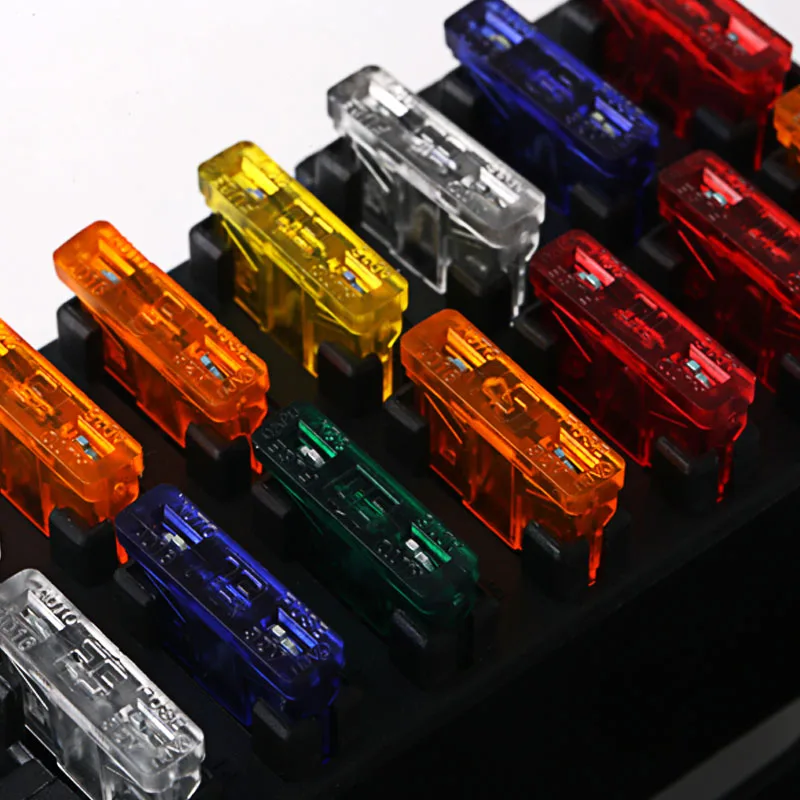

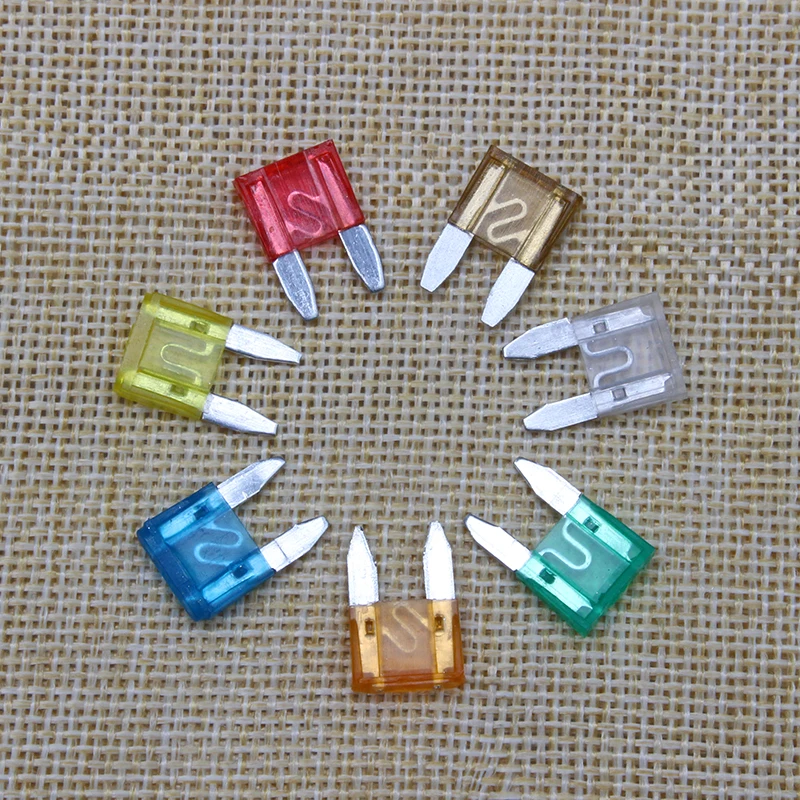

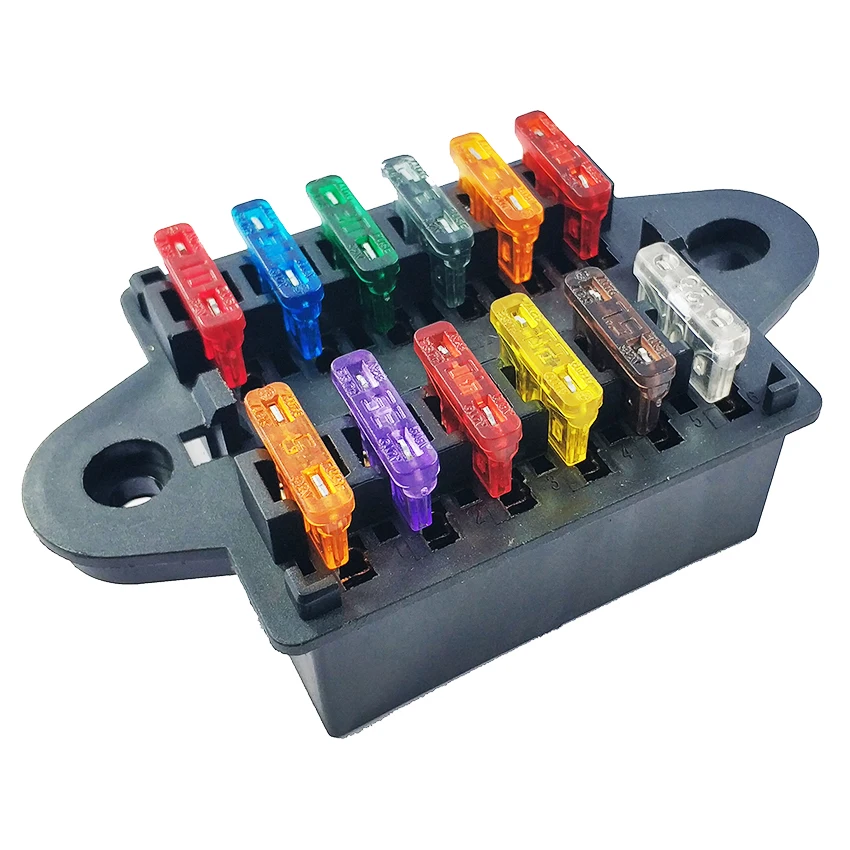

Помимо указанных в таблице предохранителей, на монтажном блоке расположены 4 запасных — F18-F21. Все предохранители окрашены в определённый цвет:

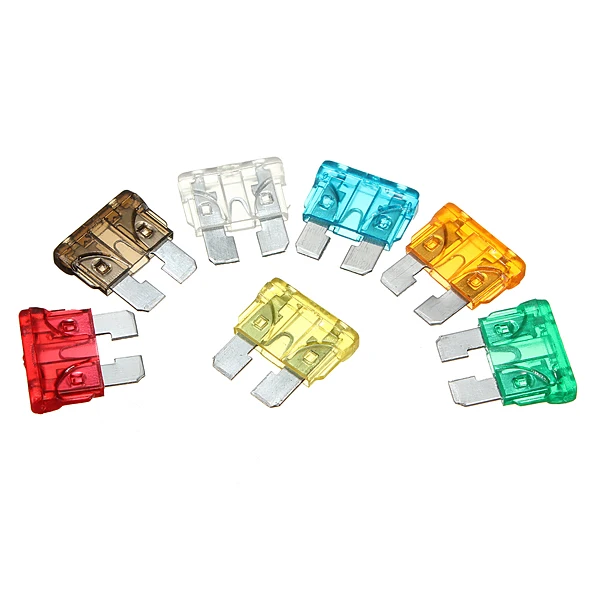

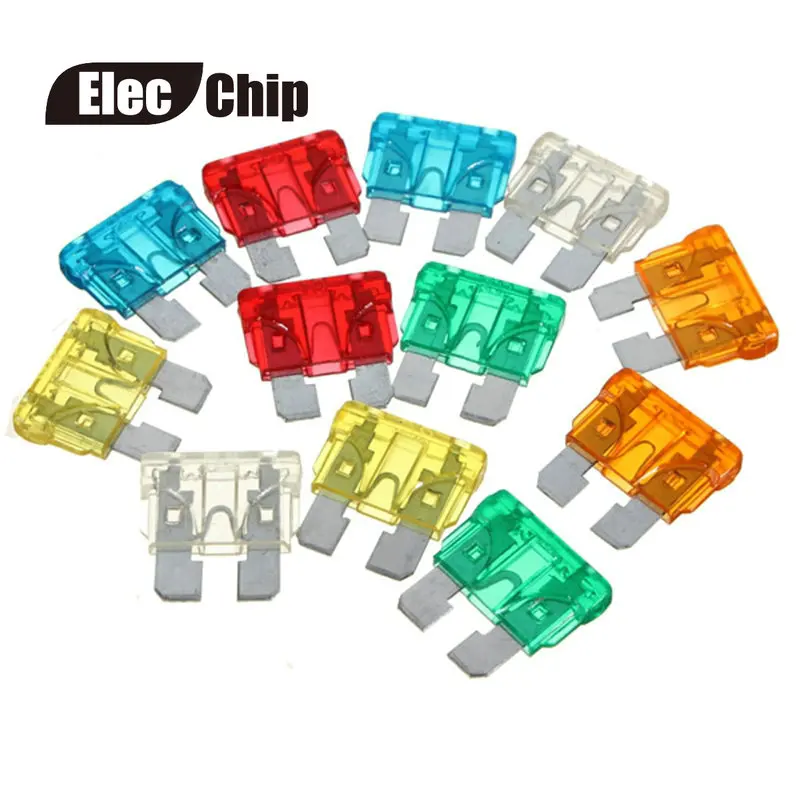

  • 7,5 А — коричневый;
  • 10 А — красный;
  • 16 А — синий;
  • 20 А — жёлтый.

Расцветка предохранителей ВАЗ 2105 зависит от их номинального тока срабатывания

Как снять монтажный блок

Чтобы снять блок предохранителей, потребуется торцовый ключ на 10. Для демонтажа блока необходимо:

  1. Отсоединить минусовую клемму аккумуляторной батареи.
  2. Отсоединить штекерные разъёмы в салоне.

    Прежде чем снимать блок, нужно отсоединить штекерные разъёмы в салоне под бардачком

  3. Открутить гайки крепёжных болтов (в салоне под бардачком) ключом на 10.

    После этого нужно открутить гайки крепёжных болтов блока

  4. Вытолкнуть блок предохранителей в подкапотное пространство.
  5. Снять штекерные разъёмы, расположенные под блоком предохранителей.

    Далее необходимо отсоединить штекерные разъёмы, расположенные в нижней части блока предохранителей

  6. Снять блок с посадочного места.

    После того как все разъёмы будут отсоединены, блок можно снимать с посадочного места

Штекерные разъёмы как со стороны салона, так и в капоте имеют определённый цвет. Таким же цветом отмечены гнёзда разъёмов на блоке предохранителей (в виде цветных кружков). Это сделано для того, чтобы при сборке блока не перепутать, какой разъём куда подключался. Если цветовой разметки на блоке нет, следует её сделать самостоятельно (например, маркером). Новый или отремонтированный блок устанавливают на место в порядке, обратном демонтажу.

Блоки предохранителей старого и нового образца являются взаимозаменяемыми. Если вместо старого вы захотите установить блок нового типа, какие-то изменения в конструкцию авто вносить не потребуется. Разница между блоками заключается только в типе используемых предохранителей: на старых — цилиндрические, на новых — штекерные.

Ремонт монтажного блока

Если возникают перебои в работе электрооборудования автомобиля, в первую очередь необходимо проверить блок предохранителей. При выходе из строя одного из предохранителей категорически не рекомендуется заменять его предохранителем, способным выдерживать ток выше номинального. Такой предохранитель может быть причиной перегорания проводки, ламп, обмотки электродвигателя или другого электрооборудования.

При выполнении ремонта блока предохранителей следует придерживаться определённых правил. Например:

  • если перегорел какой-либо предохранитель, нужно постараться найти причину этому, т. е. проверить весь участок цепи, за который отвечает данный предохранитель;
  • если вы установили дополнительное электрооборудование в автомобиль, нужно пересчитать номинальный ток, который должен выдерживать предохранитель, отвечающий за этот участок цепи. Для этого необходимо суммарную нагрузку (мощность) потребителей данного участка цепи разделить на величину бортового напряжения (12 В). Полученную цифру нужно увеличить на 20–25% — это и будет требуемое значение тока срабатывания предохранителя;
  • при замене блока следует обратить внимание, нет ли перемычек между контактами старого блока. Если есть, то на новом нужно сделать такие же.

Если на снятом блоке предохранителей есть перемычки, на вновь установленном нужно поставить такие же

Если есть возможность выбирать между блоками старого и нового образца, однозначно следует установить монтажный блок нового типа: более плотные контакты предохранителей на таком блоке сразу избавят вас от множества проблем, связанных с неплотной посадкой предохранителей в блоках старого типа.

Ремонт монтажного блока чаще всего заключается в замене предохранителей или восстановлении сгоревшей дорожки. Проверить предохранитель можно мультиметром: вместо вышедшего из строя предохранителя устанавливают новый.

Замена сгоревшей дорожки

В некоторых случаях при повышении нагрузки в цепи сгорает не предохранитель, а одна из дорожек блока. В этой ситуации нужно оценить степень выгорания: если повреждение незначительное и остальные компоненты блока не пострадали, такую дорожку можно восстановить. Для этого потребуются:

  • паяльник;
  • олово и канифоль;
  • провод 2,5 кв. мм.

Ремонт дорожки выполняется в такой последовательности:

  1. Зачищаем и обезжириваем повреждённый участок.
  2. Удаляем обгоревшие и не подлежащие восстановлению фрагменты дорожки.
  3. Подготавливаем кусок провода требуемой длины, удаляем изоляцию по краям и обрабатываем паяльником и припоем.
  4. На место перегоревшей дорожки припаиваем подготовленный провод.

    На место перегоревшей дорожки припаивают кусок провода диаметром 2,5 кв. мм

Если дорожки имеют множественные повреждения, проще заменить блок целиком.

Видео: как отремонтировать перегоревшую дорожку блока предохранителей

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

  • по напряжению;
  • по сопротивлению.

В первом случае необходимо:

  1. Перевести мультиметр в режим измерения напряжения.
  2. Включить проверяемую цепь, например, освещение, печку и т. д.
  3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Поменял в ВАЗ 2105 монтажный блок где-то полгода назад. Когда менял, не знал, что их существует несколько видов. Продавцы на авторынке утверждали, что он бывает только одного типа, а так как мой старый совсем рассыпался, то пришлось взять то что было.
С новым блоком появились сразу две проблемы: перестали работать дворники (эту проблему решили бросив перемычку с первого предохранителя на второй). Вторая проблема (и самая главная) — когда машина просто стоит с выключенным двигателем, разряжает аккумулятор (провод зарядки, если это имеет значение, вставлен в 3 фишку 1 гнездо, по-другому не знаю как сказать, в автоэлектрике вообще почти не шарю. Полностью заряженный примерно за 8 часов разряжается в 0. Третья проблема (не столь важная) — пропали повторители поворота. Ездил к автоэлектрику, тот только руками развёл, панель посмотрел и нечего не смог сделать. Старую панель выбросил, так как она почти полностью рассыпалась, не знал, что такая проблема будет, так что сравнить не с чем.

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

  • 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
  • 20 А — 16 А;
  • 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта. Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации.

  • Автор: Игорь Светличенко
