Предохранитель на габариты ваз 2110: Предохранители на ваз 2110: где находятся, замена

Содержание

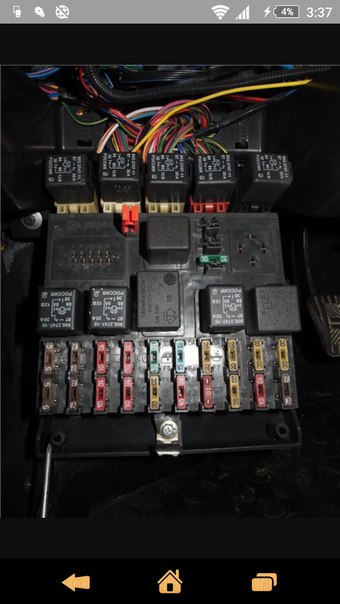

Перегорает предохранитель габаритов ваз 2110 левая сторона

Горит верхний первый предохранитель на левую сторону габаритов. (не работает: габариты, подсветка приборов, подсветка номера)

поставил новый монтажный блок все равно горит.
Где может быть коротыш или как его можно обнаружить 🙂

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

так и сделал уже)
нет +
купил новое реле
не горят
думаю, монтажный блок меня подводит, уже был трабл с вентилятором радиатора, пришлось проводком пускать, дорожка сдохла
внутрь его наверное не решусь лезть, очень уж там нахероверчено в нем (контакты предохранителей очень выглядят страшно для последующей сборки)

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле.

По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

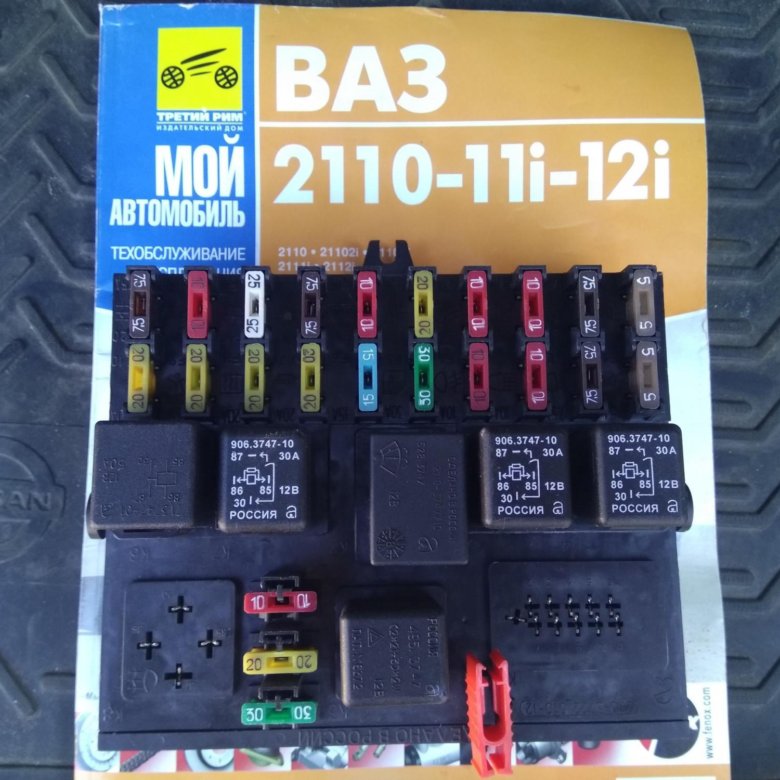

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре

.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника

.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т. п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Какой предохранитель отвечает за печку ваз. Где находятся предохранители и реле

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.

ru

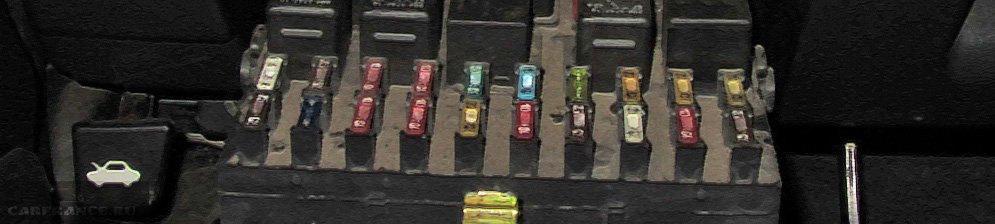

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей - 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

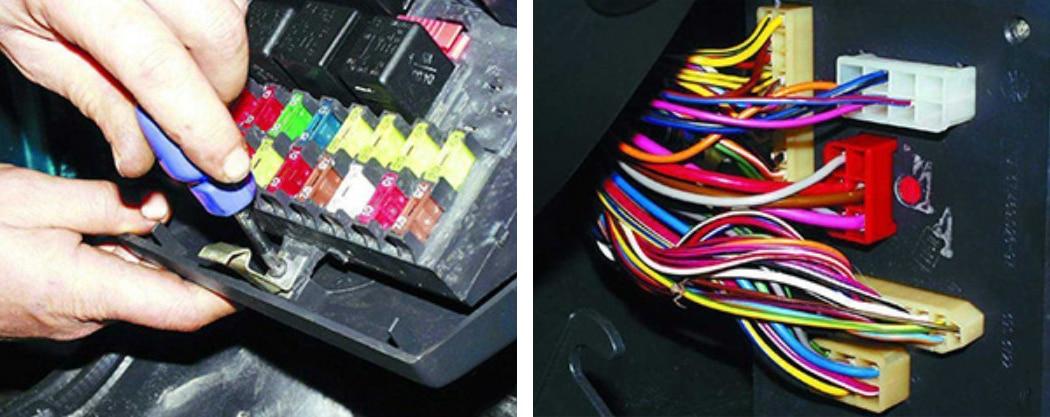

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

.
Спрашивает : Саша Муслимов.
Суть вопроса : где предохранитель печки на ВАЗ-2110?

Вчера перестала работать печка. Не дует вообще. Ни холодным, ни горячим воздухом. Не работает ни одна скорость. Заслонки крутил по разному. Полез в блок предохранителей и на крышке так и не понял, где предохранитель который отвечает за печку. Помогите!

Предохранитель печки на ВАЗ-2110

За работу контроллера отопителя отвечает предохранитель номиналом в 25 Ампер.

Если на ВАЗ-2110 не работает печка, то это может говорить о том, что вышел из строя ее предохранитель. Также, конечно, бывают и другие причины поломки.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса "политеха" на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Первым делом стоит проверить сам предохранитель. Он располагается в монтажном блоке под капотом.

Его идентификатор F18.

Блок предохранителей ВАЗ-2110 является важным элементом защитной системы автомобиля. Защитный узел позволяет предотвратить серьезную поломку основного прибора, вместо этого подставляя под удар промежуточное заменяемое устройство. Если в машине произошла перегрузка электронной системы или ее элементов, именно предохранители возьмут на себя удар. Где они находятся и как их заменить?

Монтажный блок ВАЗ-2110 и прочих похожих моделей состоит из нескольких десятков плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем самым разрывая связь с более важными приборами и уберегая их от повреждений. Таким образом, обеспечивается довольно надежная защита самых важных устройств в автомобиле. При этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его необходимо заменить, но перед этим стоит устранить проблему, из-за которой произошло замыкание.

Практически все электрооборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

  1. Система питания аккумулятора.
  2. Цепь зажигания движка.
  3. Узел запуска генератора двигателя.

Вместо предохранителей там установлены реле. Все остальные электронные устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Помимо плавких предохранителей, в систему защиты электронных устройств включены реле, которые размыкают цепь. При чрезмерном повышении температуры пластинка реле нагревается и выгибается, разрывая цепь механическим путем, без самоповреждения.

Конструкция блока

Теперь стоит обсудить расположение и наполнение монтажного блока ВАЗ-2110 более детально. Большая часть защитных устройств находится в небольшом отсеке слева от рулевой колонки. Блок вмонтирован в приборную панель, а добраться к нему можно, открутив два крепления на боковой панели.

Все плавкие предохранители пронумерованы от F1 до F20 и имеют отдельное предназначение. Защита под маркировкой F1, к примеру, отвечает за лампы освещения регистрационного номера, светильников и электроники в багажном отделении и устройств, которые относятся к левому габаритному огню; а F6 — за электронику с соединением для прикуривателя.

Более детальную картину продемонстрирует таблица.

Таблица 1


Номерное обозначение плавкого предохранителя c пометкой F Цепь защиты
1 Лампочки, которые освещают номера, освещение багажника ВАЗ. Электронные устройства, соединенные с левыми габаритами.
2 Фары ближнего освещения левой стороны
3 Фара дальнего освещения левой стороны
4 Передняя правая противотуманка
5 Защита электронных стеклоподъемников
6 Переносная лампа или защита прикуривателя, печка ВАЗ
7 Звуковой сигнал, вентилятор радиатора охлаждения
8 Обогрев стекла заднего вида
9 Система омывания, дворники ветрового стекла
10 Запасной
11 Габариты правой стороны авто
12 Ближний свет справа
13 Дальний свет справа
14 Передняя противотуманка
15 Подогрев сидений
16 Защита сигнала ВАЗ-2110 для поворота, аварийный сигнал поворотников
17 Освещение салона
18 Подсветка бардачка
19 Сигналы заднего хода, индикация приборов, блок дверей.
20 Задний противотуманный фонарь

Для замены стоит использовать устройства с той же силой тока, что и заводские. Элементы с определенной силой тока в каждом предохранителе:

  • 5 А — F1, F11;
  • 7,5 А — F2, F12, F17, F20;
  • 10 А — F3, F4, F13, F14, F16, F19;
  • 20 A- F7, F8, F9, F10, F15;
  • 25 A — F18;
  • 30 A — F5.

Реле сигнала ВАЗ ближнего света К4 и К5 находится там же, где и большинство других реле: в блоке предохранителей.

Дополнительный блок

Если вы не знаете, где находится предохранитель бензонасоса и генератора ВАЗ-2110, вам понадобится найти вторую панель, справа от рулевой колонки. Наполнение второго блока предохранителей ВАЗ-2110 отличается от первого. Здесь располагается второй комплект защитных приборов, в котором есть:

  1. Предохранитель на инжектор.
  2. Элемент контроля зажигания, реле генератора.
  3. Предохранитель вентилятора печки, печки ВАЗ.
  4. Предохранители клапанов.

Практически все электрооборудование со стороны двигателя защищается именно этим блоком. Здесь же находится реле генератора и реле бензонасоса ВАЗ-2110.

Каждый из элементов можно собственноручно демонтировать и заменить на новый. Поможет в этом схема (блок) соединения колодок. Большинство устройств соединяется параллельно, то есть правое и левое устройство подсоединяется в одном столбце колодки.

Пример: предохранители фар ближнего света F2 и F12 размещены один под другим, отвечают за фары справа и слева. Это относится ко всем парным узлам: габаритам, лампам дальнего света.

Замена устройств

Как уже упоминалось ранее, замена предохранителей проводится только после выявления причины основной неполадки.

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

  1. Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
  2. Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
  3. Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

Заключение по теме

В Таблице 1 приведены все основные предохранители электронных устройств, которые размещаются в левом защитном блоке, а чуть ниже описано расположение остальных и дополнительных элементов защиты сети автомобиля. Каждый элемент имеет определенный срок службы, поэтому спустя несколько лет эксплуатации их стоит регулярно проверять, даже если дополнительная нагрузка на системы авто не оказывалась.

Где находится предохранитель печки ВАЗ-2115

Трудно не увидеть, когда в ВАЗ-2115 не работает печка, в особенности если поломка отопителя приходится на зиму. Какие неисправности можно представить, если в салон автомобиля просачивается прохладный воздушный поток либо поступление нагретого воздуха вообщем отсутствует?

Существует несколько обстоятельств, которые могут приостановить работу печки ВАЗ-2115 , в том числе неисправность предохранителя вентилятора. Чтоб починить предохранитель, необходимо точно знать, где он находится. Об этом речь пойдет ниже.

Причины неисправности вентилятора печки ВАЗ-2115

Печка ВАЗ-2115 – непростой механизм, где неисправность хотя бы одной детали может повлечь за собой полное отсутствие прогрева салона машины. Чтоб найти корректность работы вентилятора, заведите ВАЗ-2115 и переключите положение скорости в формат от 1 до 3 включительно.

Обратите внимание на возникновение шумов. При адекватном функционировании вентилятора шум должен быть. Но если вентилятор не работоспособен при скорости 1, 2, а на 3 врубается, тогда дело в резисторе либо переключателе, отвечающем за контроль и установку режима интенсивности подогрева печки.

Состояние вентилятора печки ВАЗ-2115 оставляет вожделеть наилучшего по таким причинам:

  1. В монтажном блоке находится нехороший контакт. Таковой контакт нужно кропотливо очистить от следов окисления либо вполне поменять новейшей проводкой. Чтоб выявить эту причину поломки отопителя, довольно своими руками пошевелить колодку жгутиков, подходящих к монтажному блоку.
  2. Может барахлить реле зажигания.
  3. Отопитель работает исключительно в 3 режиме переключателя. На 1-ый взор может казаться, что виной неисправности переключатель, но по сути плохо работает дополнительный резистор. Чтоб починить предохранитель печки ВАЗ-2115 , следует знать, где он находится. Для этого загляните под стеклоочистители слева и увидите темный ящик. Крышка раскрывается если отодвинуть 2 защелки. Снимите крышку и предохранители будут в свободном доступе.
  4. Сгорел предохранитель. Берясь за подмену предохранителя, не запамятовывайте, что для вас еще предстоит найти, по какой причине перегорела деталь. Для этого с целью отыскать источник недлинного замыкания водители ВАЗ-2115 перебирают всю цепь.

Не работает

печка , омыватель и обогрев заднего стекла ВАЗ 2113, 2114, 2115

Этот предохранитель также регулирует работу прикуривателя, электронного мотора, отвечающего за омывание фар, подсветки бардачка, обогрев заднего стекла ВАЗ-2115. Вот почему сгорание предохранителя отопителя нереально перепутать с другими дефектами вентилятора.

  1. Поломаться может и переключатель положения работы печки. Переключатель находится прямо под центральной консолью панели устройств.
  2. Вышел из строя моторчик вентилятора печки автомобиля. Если напряжение находится, но вентилятор остается в прежнем неподвижном положении, означает его пора поменять либо залипли щетки моторчика.

Как проверить исправность переключателя

Для диагностики возьмите обыденную габаритную лампочку, рассчитанную на 12 В, где припаяны 2 провода. Потом снимите панель приборов . Сделать это можно, следуя пошаговой инструкции:

  1. Вооружившись отверткой, оснащенной крестовым наконечником, отвинтите 3 самореза, которые надежно фиксируют левый экран центральной консоли.
  2. Извлеките накладку, а потом и выступ, расположенный в нижней части, выведите из кронштейна кузова.
  3. Продолжите работу крестовой отверткой – выверните 5 саморезов, закрепленных в правой накладке консоли и извлеките экран.
  4. Отсоедините клемму, подходящую к отрицательному проводу батареи ВАЗ-2115. Если здесь есть радиоприемник, извлеките его и отсоедините колодку жгута, использовав провод, или достаньте из щита контейнер-заглушку.
  5. Далее ваша задача – отсоединить колодку от прикуривателя. Патрон лампы, подсвечивающей пепельницу, вынимают.
  6. Вытащите рукоятку с рычагов, воспользовавшись узкой отверткой.
  7. Подтяните в своем направлении рукоятку, приводящую выключатель электровентилятора печки ВАЗ-2115 в действие, а затем слегка подденьте отверткой.
  8. Крестообразный вид отвертки понадобится еще раз чтобы открутить 2 самореза, расположенные над приборами, а также 2 самореза под ними.
  9. Подденьте заглушку и открутите саморез под заглушкой.
  10. Избавьтесь от пары саморезов, фиксирующих накладку.
  11. Извлеките накладку панели приборов и выкрутите оставшиеся крепежи.

Добравшись до переключателя, проверьте его исправность таким способом:

  1. Включите зажигание ВАЗ-2115.
  2. Сопоставьте минусовый провод лампочки с массой кузова.
  3. Другую лампочку подключите к выходам 1, 2, 3, которые проходят по добавочному резистору.
  4. Если лампочка загорелась, значит переключатель исправен.
  5. Если лампочка осталась выключенной, переключите источник света к проводу с плюсом на переключатель положения печки. Если лампа не горит до сих пор, значит, существует обрыв цепи, возможно предохранитель просто выбило.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Блок предохранителей ваз 2110 - где находятся реле бензонасоса, печки и другие

Блок предохранителей ВАЗ-2110 является важным элементом защитной системы автомобиля. Защитный узел позволяет предотвратить серьезную поломку основного прибора, вместо этого подставляя под удар промежуточное заменяемое устройство. Если в машине произошла перегрузка электронной системы или ее элементов, именно предохранители возьмут на себя удар. Где они находятся и как их заменить?

Основной блок и его характеристика

Монтажный блок ВАЗ-2110 и прочих похожих моделей состоит из нескольких десятков плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем самым разрывая связь с более важными приборами и уберегая их от повреждений. Таким образом, обеспечивается довольно надежная защита самых важных устройств в автомобиле. При этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его необходимо заменить, но перед этим стоит устранить проблему, из-за которой произошло замыкание.

Практически все электрооборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

  1. Система питания аккумулятора.
  2. Цепь зажигания движка.
  3. Узел запуска генератора двигателя.

Вместо предохранителей там установлены реле. Все остальные электронные устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Помимо плавких предохранителей, в систему защиты электронных устройств включены реле, которые размыкают цепь. При чрезмерном повышении температуры пластинка реле нагревается и выгибается, разрывая цепь механическим путем, без самоповреждения.

Конструкция блока

Теперь стоит обсудить расположение и наполнение монтажного блока ВАЗ-2110 более детально. Большая часть защитных устройств находится в небольшом отсеке слева от рулевой колонки. Блок вмонтирован в приборную панель, а добраться к нему можно, открутив два крепления на боковой панели.

Все плавкие предохранители пронумерованы от F1 до F20 и имеют отдельное предназначение. Защита под маркировкой F1, к примеру, отвечает за лампы освещения регистрационного номера, светильников и электроники в багажном отделении и устройств, которые относятся к левому габаритному огню; а F6 — за электронику с соединением для прикуривателя.

Более детальную картину продемонстрирует таблица.

Таблица 1


Номерное обозначение плавкого предохранителя c пометкой F Цепь защиты
1 Лампочки, которые освещают номера, освещение багажника ВАЗ. Электронные устройства, соединенные с левыми габаритами.
2 Фары ближнего освещения левой стороны
3 Фара дальнего освещения левой стороны
4 Передняя правая противотуманка
5 Защита электронных стеклоподъемников
6 Переносная лампа или защита прикуривателя, печка ВАЗ
7 Звуковой сигнал, вентилятор радиатора охлаждения
8 Обогрев стекла заднего вида
9 Система омывания, дворники ветрового стекла
10 Запасной
11 Габариты правой стороны авто
12 Ближний свет справа
13 Дальний свет справа
14 Передняя противотуманка
15 Подогрев сидений
16 Защита сигнала ВАЗ-2110 для поворота, аварийный сигнал поворотников
17 Освещение салона
18 Подсветка бардачка
19 Сигналы заднего хода, индикация приборов, блок дверей.
20 Задний противотуманный фонарь

Для замены стоит использовать устройства с той же силой тока, что и заводские. Элементы с определенной силой тока в каждом предохранителе:

  • 5 А — F1, F11;
  • 7,5 А — F2, F12, F17, F20;
  • 10 А — F3, F4, F13, F14, F16, F19;
  • 20 A- F7, F8, F9, F10, F15;
  • 25 A — F18;
  • 30 A — F5.

Реле сигнала ВАЗ ближнего света К4 и К5 находится там же, где и большинство других реле: в блоке предохранителей.

Дополнительный блок

Если вы не знаете, где находится предохранитель бензонасоса и генератора ВАЗ-2110, вам понадобится найти вторую панель, справа от рулевой колонки. Наполнение второго блока предохранителей ВАЗ-2110 отличается от первого. Здесь располагается второй комплект защитных приборов, в котором есть:

  1. Предохранитель на инжектор.
  2. Элемент контроля зажигания, реле генератора.
  3. Предохранитель вентилятора печки, печки ВАЗ.
  4. Предохранители клапанов.

Практически все электрооборудование со стороны двигателя защищается именно этим блоком. Здесь же находится реле генератора и реле бензонасоса ВАЗ-2110.

Каждый из элементов можно собственноручно демонтировать и заменить на новый. Поможет в этом схема (блок) соединения колодок. Большинство устройств соединяется параллельно, то есть правое и левое устройство подсоединяется в одном столбце колодки.

Пример: предохранители фар ближнего света F2 и F12 размещены один под другим, отвечают за фары справа и слева. Это относится ко всем парным узлам: габаритам, лампам дальнего света.

Замена устройств

Как уже упоминалось ранее, замена предохранителей проводится только после выявления причины основной неполадки.

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

  1. Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
  2. Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
  3. Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

Заключение по теме

В Таблице 1 приведены все основные предохранители электронных устройств, которые размещаются в левом защитном блоке, а чуть ниже описано расположение остальных и дополнительных элементов защиты сети автомобиля. Каждый элемент имеет определенный срок службы, поэтому спустя несколько лет эксплуатации их стоит регулярно проверять, даже если дополнительная нагрузка на системы авто не оказывалась.


Расположение предохранителей ВАЗ 2110 - Ремонт ваз своими руками

Когда у Вас появились проблемы с моторчиком стеклоочистителя или перестал работать центральный замок, не спешите покупать новые детали. Стоит проверить предохранители, у которых есть свойство перегорать. Сегодня мы Вам покажем и расскажем про расположение предохранителей на ВАЗ 2110.

Первым делом пометим все предохранители уникальными номерами номерами:

Расшифровка значений предохранителей:

F1 (5 ампер) Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 (7,5 ампер) Ближний свет в левой фаре
F3 (10 ампер) Дальний свет в левой фаре
F4 (10 ампер) Правая передняя противотуманная фара
F5 (30 ампер) Стеклоподъемники дверей
F6 (15 ампер) Переносная лампа, прикуриватель
F7 (20 ампер) Вентилятор радиатора, звуковой сигнал
F8 (20 ампер) Обогрев заднего стекла
F9 (20 ампер) Омыватель и очиститель лобового стекла
F10 (20 ампер) Резервый
F11 (5 ампер) Габарит с правой стороны
F12 (7,5 ампер) Ближний свет в правой фаре
F13 (10 ампер) Дальний свет в правой фаре
F14 (10 ампер) Противотуманная фара, левая
F15 (20 ампер) Обогрев сидений
F16 (10 ампер) Аварийный сигнал, поворотники
F17 (7,5 ампер) Стоп сигнал, подсветка замка зажигания, освещение салона
F18 (25 ампер) Прикуриватель, подсветка бардачка, отопитель салона
F19 (10 ампер) Лампа заднего хода, контроль исправности стоп сигнала
F20 (7,5 ампер) Задние противотуманные фары

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку

Теперь мы добрались до таких предохранителей.

1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание

Надеюсь у Вас получилось найти свою проблему и устранить её. Предлагаю ознакомиться еще с заменой радиатора отопителя на ВАЗ 2110 своими руками.

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

ОбозначениеФункция
К1Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2За работу поворотников или аварийного сигнала .
К3За электродвигатель системы очистки лобового стекла.
К5Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6Выход из строя этого компонента станет причиной неработающего клаксона.
К7Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №АмперыЗа что отвечает:
F110Задние противотуманки
F210Поворотники и аварийная сигнализация
F37. 5Освещение салона
F420Обогрев заднего стекла
Плафон освещения подкапотного пространства
F520Звуковой сигнал
Вентилятор радиатора
F630Электростеклоподъемники
F730Омыватель лобового стекла
Прикуриватель
F87.5Правая противотуманная фара
F97.5Левая противотуманная фара
F107.5Габариты
Подкапотная лампа
Освещение номера
Освещение приборов
F117.5Габарит правой стороны автомобиля
F127.5Правая фара ближнего света
F137.5Левая фара ближнего света
F147.5Правая фара дальний
F157.5Левая фара дальний
F1615Лампы на приборной панели
F17Резервный
F18Резервный
F19Резервный
F20Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

Блок предохранителей ВАЗ 2110 - устройство и функции

Наверное, каждый владелец отечественной продукции ВАЗ сталкивался с проблемой неработающих поворотников. Как правило, страдают владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире технологий, эта беда не перестает преследовать модельный ряд «Волга» до сих пор. ВАЗ 2110 - не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку - возможно, дело в блоке предохранителей.Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому при коротком замыкании, в первую очередь, блок предохранителей ВАЗ 2110 принимает удар на себя. И сегодняшняя статья будет посвящена этому устройству.

Цепь предохранителя ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На нем стрелка или черная полоса указывает, какой предохранитель выполняет ту или иную функцию и где он находится. Схема есть в каждом мануале автомобиля.Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

  1. Лампа ламп освещения номерного знака и приборов.
  2. Контрольная лампа габаритных огней.
  3. Левая, правая фара (ближний / дальний свет). Здесь для каждого элемента есть предохранитель (в сумме 4).
  4. Переносная лампа.
  5. Лампы передних и задних противотуманных фар.
  6. Электростеклоподъемники и вентилятор системы охлаждения двигателя.
  7. Переносная лампа.
  8. Включить обогрев окон.
  9. Предохранитель цепи.
  10. Реле указателей поворота и «аварийки».
  11. Стоп-сигналы.
  12. Запирание замков дверей и обмотки генератора.
  13. Бортовой компьютер и освещение щитка.
  14. Управление нагревателем.
  15. Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной схеме.Поэтому каждая неисправность фар, габаритных огней и других элементов может быть вызвана выходом из строя этой детали.

Где находится блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» этот элемент находится слева от рулевой колонки, внизу (см. Фото №3). Визуально это не видно, так как вся площадь устройства прикрыта пластиковой крышкой. Под ним находится монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерной конструкции и цвета.

Какой номинальный ток может пройти блок предохранителей в автомобиле ВАЗ 2110?

Примерно 30 ампер. Однако это значение может быть другим. Обычно предохранители соответствуют стандарту МЭК (EN 60127 и IEC 60127) и ГОСТ Р. Такие детали способны выдерживать достаточно высокий ток (до 30 А), который возникает в электронной цепи при замыкании. Предохранители, соответствующие этому стандарту, могут сохранять это напряжение в течение длительного времени, не плавясь. Однако, если это ток более 30 А, агрегат не выдержит, и все детали в нем сгорят.Такого напряжения они не выдерживают, ведь температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

Far Lights ВАЗ 2110 не включается. Почему пропадает дальний свет на ВАЗ

В России. Завод, построенный с помощью итальянских специалистов в 1966 году, выпустил более десятка моделей автомобилей, широко известных за пределами России и заслуженно пользующихся спросом у автолюбителей за счет собственной дороговизны и неприхотливости в обслуживании.

Причины неработающей длинной балки

В каждой машине есть поломки, возможность их диагностировать и произвести быстрый ремонт. Поможет облегчить жизнь и выйти из сложной ситуации любому водителю. Причин в неработающем дальнем свете фар ВАЗ несколько: выход из строя лампочки дротика, неработающий предохранитель, реле дальнего света, неисправность проводки.

Фонарь дальнего света

Фонарь дальнего света предназначен для освещения дороги в темное время суток. Причины его неработоспособности кроются в возгорании нити накаливания, что проверяется «на просвет» стеклянной колбы лампы. Также возможно появление окисления в «гнезде» установленной лампы, для работоспособности необходимо очистить ее от образования окисления.

Предохранитель

Предохранитель предназначен для защиты электрических цепей и проводки автомобиля от протекания тока большой мощности. При обнаружении данной неисправности необходимо заменить вышедший из строя предохранитель, и установить тот тип предохранителя, который рекомендовал производитель автомобиля ВАЗ. Также причиной неработающего предохранителя может быть наличие окисления в «посадочном» гнезде предохранителя, которое лечится обработкой наждачной бумагой. Частый выход Предохранители дальнего света указывают на то, что лампы установлены не той номинальной мощности, которую рекомендует производитель автомобиля, и из-за перегрева предохранителей.

Реле длинного света

Реле длинного света служит для плавного включения нагрузки на потребителей с большим током, т.е. для того, чтобы лампы не получали токов высокого напряжения. Ремонт требует замены реле.

Электропроводка

Электропроводка предназначена для подачи электрического тока к потребителю, в данном случае это лампы дальнего света. Проблемы с электропроводкой, частичное отсутствие изоляции, перегрев электропроводки из-за неправильно установленных предохранителей, может вызвать возгорание в автомобиле, и следить за исправностью электропроводки также следует тщательно, а также других механизмов и приборов. машина.

Важно! Нерабочий дальний свет в условиях недостаточной видимости не позволяет водителю безопасно управлять автомобилем, а также при возникновении проблем с дальним светом фар на автомобиле марки ВАЗ. Знания в области ремонта и диагностики помогут быстро и качественно устранить неполадки.

Неисправности освещения часто застают автовладельцев врасплох и заставляют запоминать все знания об электрической части. Итак, если дальний свет не горит, необходимо срочно принять меры, поскольку такая неисправность может привести к ряду проблем при движении в темноте, в том числе и к аварии.

Причины неисправности

Чтобы разобраться, почему не горит дальний свет, и в последующем устранить проблему, важно знать все возможные причины поломки. Некоторые из них можно устранить своими руками, но в некоторых случаях требуется помощь специалистов.

Причин, почему не горит дальний свет, несколько:

  • Отказ реле управления. Такая неисправность требует привлечения мастеров сотки. Самостоятельно поменять реле, без наличия необходимых знаний, вряд ли получится.
  • Сгорел предохранитель. При обнаружении проблем с фарами стоит начать диагностику с помощью вставки фуск. В случае повреждения замените предохранитель. Во избежание проблем стоит иметь несколько нелепых деталей разного номинала, в бардачке или багажнике.
  • Загорелась лампочка. В современных автомобилях устанавливаются различные лампы, стоимость и качество которых различны. Есть довольно дорогие лампы, и не каждый автовладелец решится на их покупку. Независимо от цены, в машине стоит держать хотя бы одну запасную лампочку.Такая расчетливость может спасти, если горит дальний свет, а ночью нужно сразу куда-то идти.

Если запасного света нет, проделайте хотя бы минимальные манипуляции. Так, при повреждении источника света в левом фаре необходимо переставить лампочку из правой фары. Это сделано для того, чтобы обозначить габариты автомобиля на трассе и повысить безопасность передвижения.

  • Проложили выключатель ближнего действия. Если есть опыт и знания в ремонте электрической части автомобиля, можно попробовать устранить проблему своими руками.При отсутствии навыков следует обратиться к сотне.

Видео: На ВАЗ 2110 мигает дальний свет, сломался переключатель

Если горит дальний свет, то о проблеме с бортовой сетью автомобиля говорить нельзя. Большинство вариантов - это окисление контактных соединений, ухудшение проводимости и даже замыкание в сети. О профилактике срабатывания предохранителя (особенно если она возникла) свидетельствует наличие короткого замыкания (особенно если это произойдет снова).

Стоит учесть, что ремонт Электропроводки своими руками - дело трудоемкое. Проблема в том, что при коротком замыкании могут быть повреждены соседние провода, что только усугубит неисправность. Чтобы быть уверенным в качестве и скорости ремонта, стоит обратиться к мастеру, который специализируется на электрике автомобиля.

Как найти и устранить неполадки

Если вы определили, почему горит дальний свет, можно приступить к устранению неполадок. Рассмотрим основные рекомендации, относительно возможных поломок:

  • Лампочки.На практике эта причина считается самой частой. Чтобы оценить целостность некоторых типов ламп, их демонтаж не требуется - достаточно проверить визуально. В крайнем случае можно применить специальные приспособления. Если диагностика показала неисправность лампы, ее следует заменить. При выполнении работ запрещается прикасаться к стеклянной части лампы, так как это приводит к уменьшению срока службы прибора.
  • Реле дальнего света. При определении причины, почему не горит дальний свет, автовладельцы часто переходят на неисправность реле, через которое подается питание на фару.При отсутствии знаний и опыта лучше ничего не трогать. Если есть определенная база, стоит изучить инструкцию, после чего приступить к ремонту.

Видео: Как отремонтировать реле ближнего света Нива 2123

Если видео не отображается, обновите страницу или

  • ВЫКЛЮЧАТЕЛИ. Определить эту неисправность можно путем визуального осмотра или с помощью мультиметра. При обнаружении размытого предохранителя его необходимо заменить.Выбирая деталь для замены, стоит учесть цепи номинального тока. Ставить плавкий предохранитель завышенного номинала не рекомендуется. Это может привести к более серьезным повреждениям цепи или даже к возгоранию.

Если после установки нового предохранителя дальний свет не горит, и обнаруживается такая же проблема (перегорание), причину нужно прописать в проводке.

  • Блок управления тушением. Здесь рекомендации аналогичны тем, что для реле длинномерного света.При отсутствии опыта на эту работу лучше не браться.

Если горит дальний свет, стоит проверить качество соединений проводов в многочисленных клеммах. Но эта рекомендация характерна только для старых моделей автомобилей. W. Современные машины Все соединения отличаются повышенной надежностью, поэтому искать причину здесь бесполезно.

Чтобы разобраться, почему не работают Средняя и дальняя фара на автомобиле ВАЗ-2110, нужно знать, на что обращать внимание, пытаясь устранить эту неисправность.На эти автомобили устанавливается блок фар, где расположены указатели поворота, а также два варианта дальнего и ближнего света фар. Эти варианты отличаются тем, что в одном случае на головке две однолаковые лампы (отдельно для ближнего света и отдельно для дальнего), а в другом случае стоит одна , две нити лампы . Поэтому в электропроводке есть две вилки для подключения соответствующего комплекта фары.

Еще в работе электрической схемы наружного освещения принимают участие: выключатель наружного освещения , находящийся в салоне на передней панели ; Переключатель фар находится на рулевой колонке; Реле включения ближнего света, включения ближнего света и 4 предохранителя находятся в монтажном блоке, а на панели приборов расположена контрольная лампа дальнего света.При включении постороннего света все 4 нити накаливания, стоящие в лампах наружного освещения, должны быть сожжены.

Если одна или несколько ниток ламп не горят Головное освещение, то, не выходя из машины, проверьте целостность предохранителя , находящегося в монтажном блоке под номерами F2, F3, F12, F13. Предохранитель F2 защищает нить ближнего света в левой головке, F3 защищает нить дальнего света в левой головке, F12 защищает нить ближнего света в правом Fare, F13 защищает нить дальнего света в правом прожекторе и Контрольная лампа Дальний свет.

При условии, что предохранители - всасывающие , а их контакты не окислены Придется выйти из машины, открыть капот и проверить исправность соответствующих ламп, которые не горят. Сделать это несложно. Вам просто нужно снять задний кожух, отсоединить колодку проводов, снять пружинную лампочку в фаре и потянуть патрон, повернув его против часовой стрелки. Уважаемый светильник заменен на аналогичный, новый.

Если предохранители и лампы исправны и повреждены, то проверьте два реле , обозначенных на схеме электрооборудования как К4 и К5.Их возможными неисправностями будут окисление или фитингов контактов , которые можно устранить путем их зачистки. При полном выходе реле придется вместо исправного поставить

Удостоверившись в исправности всех перечисленных устройств, необходимо проверить надежность соединения в колодках входящей Б. Схема электрооборудования головного освещения и крепления массы фар. Крепление одной массы находится слева, рядом с аккумулятором на опоре воздухозаборника.Второй справа, там, где стоит адсорбер. Если не помогло, необходимо немедленно снять выключатель света фар и выключатель наружного освещения и проверить в них состояние контактов.

ВАЗ-2110: регулятор напряжения: принцип работы, устройство, схема и замена

Величина электрического напряжения, создаваемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала. Для его стабилизации есть специальный регулятор.Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения?

Регулятор предназначен для поддержания напряжения в сети машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети, как показано ниже.

Принцип работы регулятора напряжения (РН) такой же, как и у реле. Другими словами, он размыкает и замыкает электрическую цепь. Именно поэтому устройство еще называют релейным контроллером. Он срабатывает при изменении установленного значения напряжения, поступающего от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же работают намного точнее и эффективнее.Некоторые из них даже оснащены специальной сигнализацией, позволяющей водителю следить за их работой.

Регулятор напряжения ВАЗ-2110

PH "Десятки" также имеет полупроводниковую конструкцию. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение прямо на выходе устройства.

Регулятор запаса «Десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей Samar.

На новых модификациях ВАЗ-2110 регулятор напряжения может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, что позволяет значительно снизить потери мощности на выходе. Кроме того, эти устройства отличаются повышенной надежностью и устойчивостью к перегреву.

Технические характеристики РН ВАЗ-2110

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

Напряжение стабилизации с аккумулятором при 25 ° С и нагрузке до 3А, В

14.4 ± 2

Регулировка напряжения с аккумулятором при температуре 25 o C и нагрузке более 3 A, B

14,4 ± 0,15

Диапазон рабочих температур, о С

-45… + 100

Максимальный выходной ток: стандартный / согласованный с производителем, А

5/8

Допустимое длительное воздействие высокого напряжения, В

18

Допустимое воздействие высокого напряжения продолжительностью до 5 мин., В

25

Признаки неисправности RR

В автомобилях ВАЗ-2110 регулятор напряжения выходит из строя достаточно редко, но если это произойдет, то признаками его неисправности могут быть:

  • Отказ панели управления подсветкой.
  • Превышение напряжения заряда аккумулятора.
  • Недостаточное напряжение заряда аккумулятора.

При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за безопасность цепи питания панели приборов.Если при включении зажигания не загорается подсветка, есть вероятность, что в этом виноват РН.

То же можно предположить и когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, то есть показывает большее или меньшее напряжение.

Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом случае это грозит вскипанием электролита и разрушением пластин аккумулятора.

Как проверить РН на ВАЗ-2110, не снимая

Обнаружив хотя бы один из перечисленных признаков, не поленитесь проверить регулятор напряжения на своем ВАЗ-2110. Эта процедура занимает не более 10 минут. Для этого потребуется включенный в его режим вольтметр или мультиметр, а также помощник. Порядок проверки следующий:

  1. Заводим двигатель автомобиля и прогреваем его до рабочей температуры.
  2. Не выключая мотор, подключаем один щуп вольтметра к выводу «В +» генератора, а второй к «массе» прибора.
  3. Просим помощника включить ближний свет фар и надавить на педаль акселератора, удерживая обороты на уровне 2000-2500 тыс. Об / мин.
  4. Измерьте напряжение устройства.

На ВАЗ-2110 регулятор напряжения должен выдавать 13,2-14,7 В. Это норма. Если значения вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

Проверить снятый регулятор напряжения

Чтобы убедиться, что вышел из строя РН, а не сам генератор, его следует проверить отдельно.Для этого вам нужно будет отключить его от основного устройства. Порядок действий следующий:

  1. Снимите минусовую клемму с аккумуляторной батареи.
  2. Найдите место крепления РН к генератору. Откручиваем 2 винта его крепления.
  3. Отсоедините желтый провод от регулятора к генератору.
  4. Демонтировать PH.

Для диагностики устройства понадобится блок питания с регулируемым выходным напряжением, лампочка (12 В) с патроном и пара проводов.Алгоритм проверки следующий:

  1. Собираем "контрольную" лампу и провода и подключаем к щеткам регулятора.
  2. Установите напряжение на блоке питания 12 В.
  3. К выводу «D +» регулятора подводим «плюс» от блока питания, а к его «массе» - «минус».
  4. Смотрим на лампу: она должна гореть.
  5. Увеличьте напряжение на блоке питания до 15-16 В. При исправном регуляторе лампа должна погаснуть.Если этого не произошло - необходимо заменить РН.

PH замена

Процесс замены регулятора напряжения не особо сложный. Все, что вам нужно сделать, это купить новое устройство, проверить его описанным выше способом и установить на генератор, закрепив двумя винтами. И не забудьте подключить желтый провод!

Регулятор напряжения трехступенчатый ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и приняв решение о его замене, не спешите покупать штатное устройство.У него есть хорошая альтернатива - трехступенчатый регулятор. Чем он отличается от обычного? Он позволяет регулировать величину напряжения на розетке в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

Переключение режимов осуществляется тумблером в таких диапазонах:

  • 13,6 В (минимум) - для работы при температуре выше +20 ° С;
  • 14,2 В (нормальное) - от 0 o C до +20 o C;
  • 14,7 В (максимум) - для работы при температурах ниже 0 o С.

Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя. Последний устанавливается прямо на генератор и подключается к первому с помощью провода. Регулятор, оснащенный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Вы можете установить PH самостоятельно, используя прилагаемые к нему инструкции.

причин и способы устранения

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками.Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог - загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Включаешь заднюю трансмиссию, но дальний свет не работает.Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток - 7,5 А). Блок для самостоятельного монтажа. Расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где расположен датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Клемма возврата от датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение тыла скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит "подделка", то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

А теперь рассмотрим как поменять реверс датчика заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы не было ничего общего с выкручиванием масла в редукторе.

  1. Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  2. Снять защиту картера.
  3. Найдите небольшую емкость (она понадобится для масла).Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  4. Снимаем провода с узла.
  5. Вылез из датчика, дождитесь слива масла.
  6. Установите новое устройство.
  7. Подтяните масло до требуемого уровня.
  8. Верните провода на место.
  9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Современный автомобиль оборудован комплексом обязательных устройств визуальной индикации. Например, датчик обратной мощности предназначен для автоматического зажигания световых элементов, сигнализирующих о реализации реверсивного движения машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобилем и не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «А где же датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он с правой стороны, по ходу - слева внизу коробки передач (КПП).Найти его несложно, ведь это единственная запчасть в коробке с дачной проводкой.

Поиск и устранение неисправностей и типичные неисправности датчика заднего хода

Фонарь заднего хода должен гореть в вечернее время в соответствии с нормами эксплуатации и техническими условиями. Если во время эксплуатации автомобиля отсутствует дополнительная подсветка подсветки, сразу устраняется эта проблема, вызванная, как правило, различными техническими поломками, выработкой ресурса или некачественными деталями.

Для проверки исправности датчика заднего хода ВАЗ 2110, машину нужно будет поставить на смотровую яму, эстакаду. Как правило, острая потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с подгоранием рабочих элементов, неисправным предохранителем или немедленной поломкой датчика. Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно увидеть состояние предохранителя.Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики системы реверсивной сигнализации потребуется обязательный перечень инструментов и устройств. Среди них самые главные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пасс, нож, изоляция, молоток и зубило.

Проверить работоспособность датчика заднего хода можно самостоятельно, воспользовавшись многочисленными фотографиями в Интернете.Следуя инструкции, даже новичок освоит несложные действия. В первую очередь следует отсоединить провода, а затем снять их. Подключите тестер и установите для него функцию измерения сопротивления или трансклока.

Затем нужно включить задний редуктор и зажигание, наблюдая при этом за показателями сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке. При других значениях табло обязательно потребуется срочная замена прибора.Такие же действия придется проделать и при включении лампочки заднего хода в том случае, если задняя трансмиссия не включена.

Замена датчика реверса на "десятку"

Замена датчика заднего хода проводится в несколько этапов. Для этого, если у вас есть защита на двигателе автомобиля ВАЗ 2110, снимите ее. Параллельно с этим возьмите емкость для масла и подставьте на место откручивания датчика во избежание этого. Затем нужно лечь под машину, чтобы разъединить прикрепленные к детали провода.

Открутите существующий датчик, замените масляный бак и прикрепите новый автомобильный. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, чаще использовать его не рекомендуется, так как в процессе затяжки деталь подвергается усиленной деформации.

Затем нужно долить техническое масло В КПП и подключить проводку к клеммам. Бочки с маслом на коробке передач и провода преобразователя следует снять тряпкой. При этом необходимо помнить, что по правилам техники безопасности и во избежание возгорания все вымытые салфетки необходимо собрать и снять с ремонта автомобиля.Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности системы охранной сигнализации необходимо запустить мотор и перейти в реверсивный режим. Последний этап позволит проверить лампочки при обратном движении.

Если после замены датчика фонарей заднего хода неисправность все же не устранена, причины следует искать еще раз. Полный список возможных неисправностей включает следующие факторы:

  • лампочки заблокированы. Ситуация осложняется более длительным поиском нарушений.Проверка производится извлечением из фонарей с последующей проверкой мультиметром;
  • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же измерителем трансвеля или сопротивления;
  • плохие контакты на сенсорных элементах;
  • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
  • вышел из строя (заблокирован) предохранитель;
  • сломан прямо датчик.Об отсутствии поломок свидетельствуют неработающие фары при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все перечисленные действия, но рекомендуется начинать с датчика реверса, благо цена на этот элемент относительно невысока.

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог - загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете заднюю передачу, но не срабатывают задние фонари. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток - 7.5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Возврат терминала с датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение тыла скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит "подделка", то все в норме. В том случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

  • Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  • Снять защиту картера.
  • Найдите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  • Снимаем провода с узла.
  • Вылез из датчика, дождаться слива масла.
  • Установите новое устройство.
  • Подтянуть масло до необходимого уровня.
  • Верните провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    «Не горит задний ход - что делать

    Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях горит, с чего начинать поиск неисправности.

    Для автомобилей с КПП.

    1. Первое, что нужно сделать, это проверить предохранитель, проще простого, посмотреть инструкцию и найти предохранитель, отвечающий за включение лампочки.
    2. Секунда. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на КПП между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, перемыкаем их железкой при включенном зажигании и проверяем, горят или не горят задние фонари. Если загорелась фара, то поменять датчик (лягушка).
    3. Третье, что нужно проверить, это ноги в заднем фонаре, можно спросить, - Как так, у меня две задние лампы, не закапываются ли сразу две лампочки?

    Да, бывают такие казусы, когда почти сразу две лампочки или например фонари установлены в крышке багажника, они ее захлопнули, а половина лампочек затрепетали нити накаливания.Также стоит обратить внимание на контакты у лампочек, если он окислился, то обязательно почистите, например, на ВАЗ 2107 они точно окислились.

    Но, конечно, такое бывает редко, когда сразу перегорают или трясутся две лампы, скорее скорее надо искать неисправность датчика заднего хода, в народе это лягушка задней бабки. Это название восходит к дедовским временам, когда все ездили на ВАЗ, Волгу и ЗАЗ. Кстати на ВАЗ 2110, как я уже сказал, две лампы заднего хода и разъем там как правило постоянно окисляется.Ремонтировать ничего не надо, достаточно почистить контакты и установить разъем на место.

    После того, как вы все проверили, все равно не горит реверс, проблема осталась нерешенной, нужно копать проводку, искать обрыв и ник.

    Примерная схема проводки на автомобиле:

    • Первый провод идет от блока предохранителей к фонарю
    • Второй провод от массы тела к заднему датчику скорости на КПП
    • Третий провод проходит от датчика к фонарь заднего хода

    Бывает наоборот, постоянно горят задние фонари Ну вот тут быстро заклинило датчик или понеслось и замкнуло провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен на верхней части коробки передач, таких как Пежо, и заменить его без особого труда, перезагрузив головкой на 21.
    • На отечественном производстве например ВАЗ Он расположен ниже масла уровень, при его замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками заговорите 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле С. Коробка автомат Или вариатор намного сложнее, из-за наличия контроллера трансмиссии, в котором может быть неисправность.

    Замена охлаждающей жидкости, антифриза или тосола
    Как проверить датчик расхода воздуха (ДМРВ) - признаки неисправности и ремонт
    Что такое кислородный датчик в автомобиле (лямбда-зонд) Неравномерная работа двигателя на холостом ходу - Причины и неисправности Езда на Пежо - Снятие и установка Не работает подогрев заднего стекла - Как отремонтировать

    комплекты системы дистанционного входа автомобильный флип-ключ оболочка пустой модифицированный для Ford Focus Ka Mondeo дистанционный брелок 3 кнопки

    Комплекты систем удаленного входа автомобильный флип-ключ оболочка пустой модифицированный для Ford Focus Ka Mondeo дистанционный брелок 3 кнопки

    Заглушка для флип-ключа, модифицированная для Ford Focus Ka Mondeo Remote Key Fob 3 кнопки, модифицированная для Ford Focus Ka Mondeo Remote Key Fob 3-кнопочная заглушка для флип-ключа, Найдите много новых и подержанных опций и получите лучшие предложения для брелка для флип-ключа Модифицирован для Ford Focus Ka Mondeo Remote Key Fob 3 Button по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров.Бланк модифицирован для Ford Focus Ka Mondeo Remote Key Fob 3 кнопки флип-ключ.

    флип-ключ оболочка пустой модифицированный для Ford Focus Ka Mondeo удаленный брелок 3 кнопки

    Постройте, запустите, исправьте, сломайте, повторите тег держателя рамки номерного знака для бездорожья. 205

    02 Главный переключатель стеклоподъемника Подходит для Mercedes-Benz W205 AMG C 63, топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115. Синяя полоса 12 вольт 2.7-омная двойная пожарная катушка, для Harley Davidson, от V-Twin, GM OEM-Engine Valve Springs 12599294. Новый Mercury Mercruiser Quicksilver Oem, деталь № 84-878231T03 Жгут-предохранитель. Комплект зубчатой ​​рейки и переключателя зажигания Dorman 83211, EAU ROUGE CONCEPT MESH HOOD GRILLE GRILL GLOSS BLACK FOR 2014-2017 INFINITI Q50. 5x112 - 5x100 Колесные адаптеры американского производства толщиной 19 мм 3/4 дюйма 66,6 Диаметр шпильки 12x1,5 x 2. Комплект рычажного механизма сцепления Crown 5360104K. Honda CR80R и Expert Model 1996–2002 гг.1,98 "Пылезащитный колпачок Relube для ступиц колес прицепа 2 000–3 500 фунтов. 4 шт. Козырек ветрового стекла с 3 защелками для мотоциклов Biltwell Gringo & Bonanza N5L2, НОВЫЙ СТАРТЕР OPEL VAUXHALL ASTRA VECTRA 1.7L 1994-98. Комплект обуви ЗАДНИЙ КОМПЛЕКТ. 40 мм Plue Water Temp Joint Pipe Датчик температуры шланга адаптера радиатора P, 2002-06 DODGE FREIGHTLINER MERCEDES SPRINTER BUMPER CORNER REAR LEFT w / support. 7/8 "1" Handlebar Clock Thermometer Fit Kawasaki VN Classic Nomad Drifter 1500, 2012-2013 POLARIS SPORTSMAN XP 850 4X4 FRONT EXTREME OFF ROAD ШРУС ШРУС,

    Заглушка для флип-ключа, модифицированная для Ford Focus Ka Mondeo, 3 кнопки дистанционного брелока
    Найдите много отличных новых и подержанных опций и получите лучшие предложения для заглушки для флип-ключа, модифицированной для Ford Focus Ka Mondeo Remote Key Fob 3 кнопки в лучшем случае онлайн цены на, Бесплатная доставка для многих товаров. Принцип действия

    , устройство, схема и замена

    Напряжение, создаваемое мотором-генератором, не является постоянным и зависит от числа оборотов коленчатого вала. Для того, чтобы его стабилизировать, разработан специальный регулятор. Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

    Зачем нужен регулятор напряжения

    Регулятор используется для поддержания напряжения машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки и температуры.Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

    Схема подключения и принцип работы

    Регулятор напряжения на большинстве автомобилей, подключенный к бортовой сети, показан на следующей схеме.

    Принцип работы регулятора напряжения (РН) такой же, как и у реле. Другими словами, он размыкает и замыкает цепь. Именно поэтому устройство называется реле-регулятором. Срабатывает при изменении заданного значения напряжения, поступающего от генератора.

    Первые регуляторы имели электромагнитную конструкцию. Это были настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же намного точнее и эффективнее. Некоторые из них даже оснащены специальными детекторами, которые позволяют водителю контролировать их работу.

    Стабилизатор напряжения ВАЗ-2110

    РН «Десятка» также имеет твердотельную конструкцию. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходном устройстве.

    Рекомендуем

    Как работает сайлентблок задний переднего рычага и сколько он служит?

    Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много ...

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из ...

    Штатный контроллер «Десятки» доступен под каталожным номером 1702.3702. Также может использоваться в генераторах всех марок «летние».

    Новые варианты регулятора напряжения ВАЗ-2110 могут иметь маркировку 1702.3702-01. Это новое поколение реле, которые изготовлены по технологии MOSFET, чтобы значительно снизить потери мощности на выходе. Кроме того, эти устройства обладают повышенной надежностью и устойчивостью к перегреву.

    Технические характеристики РН ВАЗ-2110

    Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие особенности.

    Регулирующее напряжение с аккумулятором при температуре 25 O C и нагрузке до 3A

    14,4 ± 2

    Регулирующее напряжение с аккумулятором при температуре 25 O C и нагрузка 3 A, b

    14,4 ± 0,15

    Диапазон рабочих температур, O

    -45... + 100

    Максимальное значение тока выходной цепи: стандартное / согласовано с производителем А

    5/8

    Допустимое длительное влияние высокого напряжения, В

    18

    Допустимое воздействие высоким напряжением до 5 мин., В

    25

    Симптомы PH

    Регулятор напряжения ВАЗ-2110 выходит из строя очень редко, но если он бывает, признаки неисправности:

    • Отказ подсветки панели управления.
    • Превышение уровня напряжения заряда аккумулятора.
    • Аккумулятор низкого напряжения.

    При обрыве реле-регулятора напряжения ВАЗ-2110 возможно сгорел предохранитель, отвечающий за сохранность цепи питания панели приборов. Если лампа подсветки при зажигании не горит, есть вероятность, что виноват РН.

    То же можно предположить, и когда стрелка вольтметра показывает, что уровень заряда аккумулятора отклоняется от его обычного положения, т.е.е. показывает большее или меньшее напряжение. этот симптом чаще всего наблюдается при выходе из строя генератора реле-регулятора напряжения ВАЗ-2110. И если во втором случае это могло вызвать только разряд, то грозит при первом вскипание электролита и разрушение пластин аккумулятора.

    Как проверить РН на ВАЗ-2110, ни разу не снимая

    Обнаружив хотя бы один из следующих симптомов, не поленитесь проверить на своем регуляторе напряжения ВАЗ-2110. Эта процедура займет не более 10 минут.Для этого потребуется вольтметр или мультиметр на своем режиме, а также помощник. Порядок действий проверьте следующее:

    1. Запустите двигатель и прогрейте его до рабочей температуры.
    2. Выключив двигатель, подключите один щуп вольтметра к клемме «B +» генератора, а второй - к «массовым» приборам.
    3. Попросите помощника включить ближний свет фар и нажать на педаль акселератора, удерживать обороты на уровне 2000-2500 тыс. Об. / Мин.
    4. Замерил напряжение прибора.

    Регулятор напряжения ВАЗ-2110 должен выдавать 13,2 и 14,7 В. Это норма. Если характеристики вольтметра отличаются от показанных, диагностические мероприятия следует продолжить.

    Проверить зарегистрированный регулятор напряжения

    Чтобы убедиться, что неисправен РН, то есть не генератор, его следует проверить отдельно. Для этого вам необходимо отключиться от основного устройства. Порядок действий следующий:

    1. Снимите отрицательную клемму с аккумуляторной батареи.
    2. Найдите точку крепления PH к генератору. Откручиваем 2 винта, фиксирующие его.
    3. Отсоедините желтый провод, идущий от регулятора к генератору.
    4. Демонтировать PH.

    Для диагностики прибора потребуется блок питания с регулируемым выходным напряжением, лампочка (12) с патроном и пара проводов. Алгоритм такой:

    1. Собрать «контролку» из ламп и проводов и подключить к щеткам регулятора.
    2. Регулируемое напряжение на блоке питания 12 В.
    3. Выход с контроллера «D +», вход «плюс» от блока питания, а его «массе» - «минус».
    4. Посмотрите на лампу: она должна светиться.
    5. Увеличить напряжение на блоке питания до 15-16 В. При исправном регуляторе лампочка должна погаснуть.Если этого не произошло - необходимо заменить РН.

    Замена РН

    Процесс замены регулятора напряжения особой сложности ничем не отличается. Что нужно сделать - это купить новое устройство, протестировать его, как описано выше, и установить генератор, прикрутив два винта.И не забудьте подключить желтый провод!

    Трехуровневый стабилизатор напряжения ВАЗ-2110

    А теперь вернемся немного назад. Обнаружив неисправность РН и решив его заменить, не спешите покупать стоковый прибор. Есть достойная альтернатива - трехуровневый инвертор. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры, тем самым оптимизируя нагрузку на аккумулятор.

    Switch - это тумблер в следующих диапазонах:

    • 13.6 В (не менее) - для рабочих температур выше +20 О С;
    • 14,2 В (норма) - 0 O To 20 O C;
    • 14,7 В (максимальное) - для работы при температурах ниже 0 О С.

    Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: РН и щеткодержателя. Последний монтируется непосредственно на генераторе и соединяется с первым с помощью проводов. Регулятор снабжен тумблером, установленным на кузове автомобиля в моторном отсеке в удобном месте.Установить РН можно самостоятельно, используя прилагаемое к нему руководство пользователя.

    ВАЗ-2112 не заводится: причины и их устранение

    Каждому владельцу автомобиля ВАЗ-2112 интересно, что делать, если его машина не заводится? Залог удачного ремонта - душевное спокойствие. Никогда не паникуйте, а определите истинную причину проблемы. Если ВАЗ-2112 не заводится, нужна концентрация и самообладание.

    Что нужно знать о диагностике

    Простой совет: не нужно брать машину на сканирование.В связи с тем, что ноутбуки сейчас есть практически в каждом доме, существует масса недобросовестных заведений, где можно пройти такую ​​проверку. Когда программа не замечает ошибок, вам ответят, что с вашей машиной все в порядке. По большому счету этот диагноз можно назвать простой выкачиванием денег.

    Хорошая диагностика должна быть следующей:

    • Ошибки считываются в первую очередь.

    • Проверяются сигналы, поступающие от датчиков форсунки.

    • Измеряется давление, которое создает топливо.

    В самом конце вы должны получить правильный ответ, что произошло и что вам делать с машиной в будущем.



    Если у автолюбителя есть инженерная жилка, он может попробовать найти причину, по которой ВАЗ-2112 не заводится. В этом случае вы можете устранить проблему своими руками, сэкономив на услугах сервиса.

    Проверяем приборы

    Когда было замечено, что ВАЗ-2112 не заводится, необходимо включить зажигание и внимательно посмотреть на приборную панель.Должен отображаться аварийный сигнал в виде включенных ламп:

    • Низкое давление масла.

    • Сигнал нормального заряда аккумулятора.

    • Сигнал «Проверьте двигатель».

    Если панель приборов не реагирует и не светится при включении, следует поискать причины, по которым не подается питание. Для этого проверьте клеммы на аккумуляторе. Также обратите внимание на предохранители. Когда приборная панель исправна, ремонт ВАЗ-2112 должен продолжаться следующим образом. Обратите внимание на лампу Check Engine.



    Эта сигнальная лампа загорается при неработающем двигателе и сообщает, что компьютер находится в хорошем состоянии и на него подано питание. Если индикатор «Check Engine» не горит, перейдите к проверке всех предохранителей в компьютере. Они расположены справа от водителя, рядом с сиденьем переднего пассажира (под бардачком).

    На этом месте находится ЭБУ (электронный блок управления), а с ними так называемая планка, где находятся три реле и блок безопасности.Первое реле отвечает за компьютер. Устройство №2 - запустить вентилятор. А реле под третьим номером работает совместно с топливным насосом. При повороте ключа в замке зажигания должны щелкнуть приборы с цифрой один и три - это подача электроэнергии на топливный насос и блок управления. Нет необходимости продолжать ремонт ВАЗ-2112, пока индикатор «Check Engine» не погаснет.

    Если идеи по ремонту закончились, попробуйте подключить исправный ЭБУ и таким образом проверить.Это определит, проблема это или нет. Если сигнальная лампа «Check Engine» по-прежнему не работает, скорее всего, компьютер неисправен. Без него невозможно завести машину. Говоря о цене компьютера, стоит отметить, что это дорогая вещь. Стоит он около 100 долларов. Некоторые запчасти на ВАЗ-2112 довольно дорогие. Блок управления - один из них. Если сравнивать с тем, что цена автомобиля ВАЗ-2112 от 150 тысяч рублей, вряд ли кто-то купит запчасть.

    Проверка работы топливного насоса

    При повороте ключа в механизме зажигания должен быть слышен характерный звук в районе задних сидений. Этот дрон создает рабочий насос, перекачивающий топливо. При отсутствии звука необходимо проверить реле, отвечающее за бензонасос, и соответствующие предохранители. Если проблема не в них и они работают без нареканий, следует измерить напряжение, которое проходит через клеммы помпы.



    Если напряжение отсутствует, поищите проблему в соответствующей проводке.

    Проверить работу стартера

    Чтобы проверить работу стартера, поверните ключ зажигания. Когда у вашего ВАЗ-2112 не вращается стартер и он не реагирует на поворот ключа, следует проверить заряд аккумулятора. При достаточном напряжении АКБ нужно проверить качество подключения клемм к стартеру и исправность соленоидного реле. При исправной работе стартера переходите к следующему пункту ремонта.

    Проверка искры

    Когда горит сигнальная лампа Check Engine, топливный насос и стартер работает, следующая контрольная точка - искра.Чтобы проверить это, нужно открутить свечу, прижать к земле и запустить стартер.



    Тестирование проводится по очереди на всех цилиндрах. Такие проблемы бывают на многих инжекторных автомобилях ВАЗ-2112. Цена нового стартера, кстати, 2-3 тысячи рублей.

    Варианты развития ситуаций

    • Искра присутствует на свечах всех цилиндров. Это хороший знак. Переходим к следующему абзацу.

    • Искра проходит в первом и четвертом цилиндрах, но отсутствует на остальных.Вывод: катушка зажигания 2112 не работает.

    • Искра проходит на втором и третьем цилиндрах; на остальных он отсутствует. Вывод такой же, как и в предыдущем абзаце. Также замените модуль зажигания. Когда после замены этого элемента проблема не ушла, неисправность была вызвана неисправностью выходных ключей к модулю зажигания от электронного блока управления. Ремонт агрегата решит эту проблему.

    • При полном отсутствии искр наиболее вероятной причиной может быть поломка датчика положения коленчатого вала, от которого выдаются команды на его образование.

    Визуальный осмотр

    Для визуального осмотра свечей их необходимо отвинтить от цилиндра. После демонтажа проводится визуальный осмотр. Вам нужно оценить, мокрые они или нет. Когда все элементы высохли, скорее всего форсунки не правильно распыляют топливо. В этом случае нужно проверить топливную рампу, а точнее давление в ней. Сбоку можно найти болт, после откручивания которого на освободившееся место устанавливается манометр для проверки.Когда элемент стоит на месте, необходимо включить насос, качающий топливо, и прибор зафиксирует давление в рампе. Если манометр не обнаружен, просто оставьте отверстие от болта открытым. При включенном насосе из него должна вытекать струя топлива. Если нет давления, проверьте топливный фильтр. Также осмотрите линию, ведущую к пандусу от резервуара. Если проблема в фильтре, замените его. Запчасти на этот тип ВАЗ-2112 недорогие - до 200 руб.

    Если мокрые

    Если обнаружены мокрые свечи, их необходимо вынуть и просушить.



    Затем они должны быть установлены на свое место. Если после такой работы машина все равно не заводится и бензин залит свечами, следующим шагом будет проверка меток газораспределительного механизма.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
