Предохранитель на щиток приборов ваз 2110: Где предохранитель панели приборов на ВАЗ-2110 инжектор 8 клапанов

Предохранитель щитка приборов ваз 2110

Содержание

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Монтажный блок (панель предохранителей, черный ящик) – это важный узел, объединяющий в себе все электрические элементы автомобиля ВАЗ 2110. Простыми словами, внутри консоли есть монтажная плата, где изначально установлены все плавкие ставки и реле. Панель предохранителей сделана так, чтобы водитель смог самостоятельно заменить элемент, который вышел из строя. Автомобилисту нужно извлечь нерабочий предохранитель или реле, а на его место установить новый элемент.

Автомобили ВАЗ «нового» поколения (начиная с восьмерки) снабжены надежным блоком, разъемам которого не страшна тряска и вибрация. Старые модели этим похвастаться не могут. Для замены сгоревшего реле или предохранителя, нам нужно знать расположение черного ящика, а также его схему – где какой элемент расположен. Наизусть порядок элементов учить не нужно, так их очень много, поэтому мы прикладываем к статье удобную схему, а также пояснения к ней.

Где находятся монтажный и дополнительные блоки?

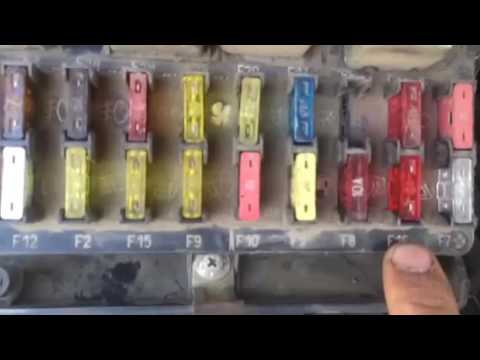

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

• Основной блок предохранителей. Расположен в удобном месте – слева от руля;
• Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

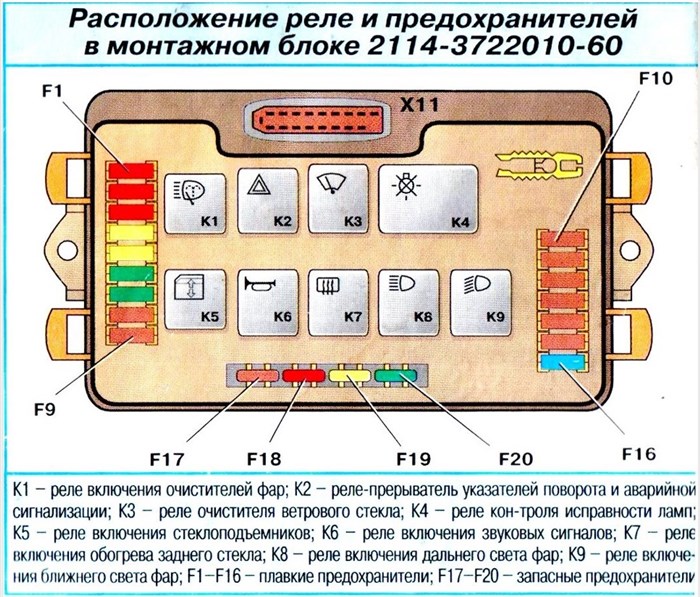

Главный блок

Сначала рассмотрим реле:

№	Назначение
K1	Реле, ответственное за работоспособность автомобильных ламп
K2	Электроочиститель ветрового стекла
K3	Специальное реле, которое во время срабатывания аварийной сигнализации прерывает поворотные огни
K4	Запуск ближнего света
K5	Запуск дальнего света
K6	Место для установки дополнительного элемента
K7	Запуск обогрева для заднего стекла
K8	В модели ВАЗ 2110 нет этого элемента.

Дополнительный блок

В центральной панели присутствует дополнительный блок, расположение которого видно на фото. В нем присутствует три предохранителя с одинаковой мощностью в 15А:

1. Первый отвечает за модуль контроллера и зажигания в ВАЗ 2110.
2. Второй берет на себя защиту ДМРВ (расходомера), продувочного клапана, датчика подогрева и скорости.
3. Третий отвечает за форсунки и топливный насос.

1. Под четвертым номером обозначен электрический вентилятор.
2. Под пятым электрический насос топлива.
3. Последнее реле относится к зажиганию ВАЗ 2110.

Дополнительная панель реле в консоли

Здесь присутствует только три элемента, которые отвечают работу иммобилизатора, запуск дополнительной оптики (чаще всего – это противотуманные фары), а также за управление центральным замком.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

1. Заводим автомобиль.
2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
3. Ждем 20 секунд.
4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо.

Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

• К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
• К2 – корпус релейного устройства, регулирующего работу дворников;
• K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
• К4 – корпус релейного устройства, включающего фары ближнего освещения;
• К5– корпус релейного устройства, включающего фары дальнего освещения;
• К6 – корпус дополнительного релейного устройства;
• К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
• K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

Не работает панель приборов на ваз 2110 — причины

Print this article Font size 16

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Не работает приборная панель.

Проблема такая: перестало работать табло (тахометр, спидометр, температура, топливо, пикалка задней передачи), освещение в салоне от открвывания дверей, центральный замок. Горит ошибка 14 – датчик скорости. что могло случиться????

Nissan Presage 1999 г. KA24, U30

Проверяй само табло или предохранители. Или табло накрылось, или питание на него не идёт. Ошибка по датчику скорости вылазиет потому что, сигнал с датчика на блоки управления двиг. и автомата идет через панель приборов. Так же зарядка аккумулятора осуществляется через панель приборов, точнее через лампу индикации зарядки. Как то завел мшину без панели, через пол часа заглохла изза севшего аккумулятора. Смотри саму панель приборов, предохранители, проверь все разъёмы и цепи питания. По смптомам, у тебя пропало питание панели приборов.

Presag 1999, KA 24DE, 2WD теперь с LSD (был) Presage 2008, QR25 , 2WD Владивосток

Предохранители проверял все целые

Nissan Presage 1999 г. KA24, U30

Посмотри главный разъем ,такой большой,где-то в ногах у пассажира,он с зажимом.У меня конструктор,при транспортировке повредили одну половину и он отошел,не работал тахометр,спидометр и еще что-то не помню. Стянул все изолентой- все работает.

PRESAGE YD25DDTI 98Г 4 WD

Короче так когда ставишь на сигналку с открытой дверью все остаеться работать, ставишь на сигналку с закрытой дверью ЦЗ закрывается а после снятия с сиги опять ни чего не работает. на плате приборки есть конденсатор его перемыкаешь на секунду и опять все работает до следующей постановки на сигналку. Да и когда ставишь на сигу с заведкнным двигателем тоже ни чего не пропадает после снятия все работает.

Nissan Presage 1999 г. KA24, U30

Дружище!!!!!! ПОМОГИ!!!!!!! Расскажи в чем проблема, у меня аналогичная ситуёвина прзшла!!!!!!! Ехал-ехал-ехал и приехал, Чего дальше делать нинаю,На все диагностики съездил, денег кучу отдал, никто-ничего-и никак!!!!! Одни говорят – панель наелась, другие питалова на ние не идет, третии вошпе говрятблок вылетел!!!!!!!! Подскажи, мил человек, как победить эту заразу!!!!!!! ПЛИЗ. Иначе ВОШПЕ ПИНЗЕЦ, скоро на помойку отвезу!!!!!!!

Сообщение от
Ochcarik

Дружище!!!!!! ПОМОГИ!!!!!!! Расскажи в чем проблема, у меня аналогичная ситуёвина прзшла!!!!!!! Ехал-ехал-ехал и приехал, Чего дальше делать нинаю,На все диагностики съездил, денег кучу отдал, никто-ничего-и никак!!!!! Одни говорят – панель наелась, другие питалова на ние не идет, третии вошпе говрятблок вылетел!!!!!!!! Подскажи, мил человек, как победить эту заразу!!!!!!! ПЛИЗ. Иначе ВОШПЕ ПИНЗЕЦ, скоро на помойку отвезу!!!!!!!

Я поменял приборку и все гуд у них в приборке контроллер всего…. Е…ые япошки

Nissan Presage 1999 г. KA24, U30

А сколь у вас стоит приборка. По тому что у нас на Урале вообще найти ничего не могу, а на заказ не берутся. Почему не знаю

Сообщение от
Ochcarik

А сколь у вас стоит приборка. По тому что у нас на Урале вообще найти ничего не могу, а на заказ не берутся. Почему не знаю

Надо узнавать фото приборки скинь.

Nissan Presage 1999 г. KA24, U30

Машина Прессаж 1999 г. Кузов U30 двигатель КА24. Проблема. НЕ работает на приборной панели Тахометр, Спидометр, Датчик уровня топлива, Датчик температуры, не блымкает оповещение открытой двери и горящих фар, а так же перестал работать центральный замок. После долгих изысканий выяснил, что если отсоединить коричневую фишку от приборки и воткнуть обратно, то работоспособность всех указанных контроллеров восстанавливается. Но восстанавливается ровно до тех пор, пока не вытащишь ключ зажигания. После того как ключ вытащен и не вернулся в замок в течение 1-3 минут все неисправности вновь появляются. Если ключ не вытаскивать (пробовал оставлять его в замке на ночь) Приборка работает исправно. При этом не важно в каком положении находится ключ в замке. Главное его не вытаскивать. Вопрос – как лечить сию болячку.

А мотор заводится при неработающей панели ? Электросхемы изучать надо – если не силён в проводах замени панель от донора какого-нибудь.

Nissan Presage 2002 TU30 QR25DE 2WD ГБО

Проверь два предохранителя в салоне под рулем. Крайний левый столбец -самый верхний. И второй столбец с права-предохоанитель по середине. У тебя проблема с питанием панели приборов. Если сами предохранители целые, то тогда панель на замену. Ключ в замке замыкает малый контур на зумер оставленного ключа в замке. Получается искусственно созданный контур питания. Возможно пробой в схематике панели приборов. Скорее всего панель на выброс

Presag 1999, KA 24DE, 2WD теперь с LSD (был) Presage 2008, QR25 , 2WD Владивосток

люди помогите советом. ниссан террано2 1994г.в поменял лампочки на светодиоды отъездил месяц и тут началось. Сначала в пол накала загорелась лампа не закрытой двери, я полез в концевики -всё ок, потом как ёлка начало всё моргать , два дня моргало и при включённых габаритах осталась гореть один диод на тахометре ну я подумал что светодиоды разболтались ,-и я полез… Диоды проверил, поставил обратно, теперь горит один на спидометре .Сами приборы(топливо и температуру показывают) .Теперь открывание дв. не горит вообще, аварийка горит левый диод. КУДА ЛЕЗТЬ ПОСОВЕТУЙТЕ

всем привет! а меня пресаж 2000 ка 24 де передний привод. купил себе давно еще оптитрон а там фломастером написано TU-30 т.е. с басарика , и там не показывает температуру. стрелка при включении зажигания приподнимается и падает. я по схее обнаружил, что там распиновка чуть другая и поменял провода, но не помогло. забросил это дело, а вчера осенило, может если протянуть провод с датчика температуры и присоединить к одному из трех болтиков которые есть клеммы на стрелке температурной шкалы. суть вопроса- панелька не сгорит? даже думаю что можно эту клемму на приборе изолировать от схемы. или к примеру купить датчик температуры ,разрезать патрубок и отдельный датчик темпертуры и подать с него напругу на стрелку. подскажите.

Ниссан Прессаж 2000, 2WD, KA24DE

А сама приборка “оптитрон” работает на твоём Прессаже? Или только датчик температуры не показывает?

Ниссан PRESAGE U30 1999 г.в. двигатель КА-24 DE (теперь VQ-30DE ), ГБО

Tu 30 это не бассара, это рестайловый пресаж с двс qr25. На qr25 стоит один датчик температуры и он идет сразу на блок управления двс. А уже с него идет сигнал на панель приборов. А не как на ка24 стоит два датчика, один на комп, а другой на панель приборов. Панель от qr25 не будет показывать температуру на ка24

Presag 1999, KA 24DE, 2WD теперь с LSD (был) Presage 2008, QR25 , 2WD Владивосток

подскажите пожалуйста, уже все перерыл, может кто нибудь сталкивался с подобной ситуацией. Нисан тиана 2006 г.в. после запуска мотора приборная панель работает примерно секунды 3, потом все указатели падают на 0! что может быть???

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
2. Прибора, которые ведет учет числа оборотов – тахометра.
3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
4. Разного цвета индикаторных ламп.
5. Шести отдельных ламп отвечающих за подсветку.
6. Ряда резервных гнезд, куда могут включаться лампы.
7. Одну колодку красного цвета. На электрической схеме она имеет X
8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110Панель для ваз 2110 старого образца
На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

• старые щитки имеют симметричное расположение приборов;
• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Панель приборов Ваз 2110 – описание кнопок ламп индикаторов

Панель приборов Ваз 2110, как и в любом автомобиле как импортного, так и российского производства обязана определять общее состояние автомобиля, и должна показывать всю информацию о: количестве топлива, температуры двигателя и наличие (количества) смазочных элементов двигателя.

Кроме выше перечисленных данных Вазовская панель приборов на дисплее выдает все ошибки (текучие неисправности)автомобиля.

Далее в статье я дам вам полное описание приборной панели Ваз 2110 и расскажу вам про описание кнопок, ламп, световых индикаторов, расскажу вам о распространенных ошибках, которые могут появиться у вас на дисплее в пути.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

показатель температуры антифриза по Цельсию;тахометр — количество оборотов силового агрегата;индикаторы правого и левого поворотов;спидометр — скорость автомобиля;резерв топлива — объем топлива в баке;изображение бензоколонки — сигнал о необходимости заправки;контрольный индикатор запуска габаритов;индикатор уровня тормозной жидкости;запуск дальнего света фар;ручка для регулировки часов;дисплей с показателем общего и дневного пробега;контрольный индикатор аварийной сигнализации;экран с часами;уровень заряда аккумулятора;check engine — свидетельствует о неисправности двигателя;индикатор, показывающий включение ручника;уровень давления масла;лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Так выглядят индикаторы ВАЗ 2110 со включенным зажиганием

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Статья в тему: Проверка и замена датчика детонации ВАЗ 2114

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

• стрелка полностью неподвижна;
• дрожание стрелки с последующей ее остановкой;
• работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
3. Когда отказывает сам датчик, ведется его замена.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Подробная распиновка для белой и красной колодки

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.

Почему не работает панель на ВАЗ 2114

На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.

Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.
Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

• осматриваются все лампы и перегоревшие заменяются новыми элементами;
• используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
• в случае нахождения окисленных участков они зачищаются;
• просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
• все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

1. Включается зажигание.
2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

• если идет замена предохранителя, то зажигание выключается;
• аккуратность при тестировании, чтобы не произошло закорачивания проводов;
• если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
• при работе с разъемами не прилагаются большие усилия.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110

1. Наличие и температура охлаждающей жидкости
2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
4. Данный дисплей показывает общий/дневной пробег автомобиля.
5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Признаки неполадок

Как говорилось выше, причины, по которым не загорается приборная доска, заключаются в электрических цепях. Но где именно? Например, в:

• предохранителе;
• проводке;
• повреждении платы;
• проблеме с блоком предохранителя.

Также неисправность можно поискать в лампочках подсветки и их электроцепи.

Отдавать машину в автосервис или делать это самостоятельно – решать владельцу. Если выбор пал на второй вариант, неполадку нужно найти и устранить.

Причина в предохранителе

Рекомендуется именно с этого элемента и начинать свои поиски, ведь в большинстве случаев неисправность кроется именно здесь. Если «замешан» этот компонент, то для начала преддстоит разобраться, какой именно из всех предохранителей отвечает за освещение приборной панели, узнать его местоположение и произвести замену новым.

После того как предохранитель поменяли, необходимо проверить, как функционирует приборная доска. Если света нет, значит, причину нужно искать дальше.

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

• отключается питание от аккумулятора;
• убирается руль и облицовочная часть колонки;
• иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
2. Из-под ручного тормоза убирается криволинейная заглушка;
3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
8. Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

• подгоняется новая комбинация приборов под имеющиеся размеры панели;
• идет полная замена панели на новый образец;
• ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Проблемы и их решение

Существует несколько основных неисправностей, которые встречаются чаще всего:

1. Не горит подсветка панели приборов ВАЗ 2110. В этом случае первым делом рекомендуется поверить состояние проводки, контакты, которые несут ответственность за эту функцию. Чаще всего проблема заключается в том, что перегорели предохранители, лампочки. Если это так то ремонт проходит достаточно быстро. Но это не единственные моменты, которые могут негативно сказаться на полноценной работе подсветки и решение проблемы займет намного больше времени и сил.
2. Отказ узла – это самая сложная поломка, когда все приборы перестают работать, лампы гаснут и не загораются, стрелки падают вниз. Чтобы исправить эту неприятность, необходимо предварительно проверить все имеющиеся предохранители на монтажном блоке под маркировкой F6. Если эта конструкция перегорела, придется искать причину, простой заменой элемента здесь не обойтись. Очень часто поломка происходит из-за замыкания электросети.
3. Стрелки указателей прыгают из стороны в сторону. Частая проблема, которая может произойти из-за плохого контакта массы:
4. Неисправность в самом щитке приборов. Чтобы провести проверку, необходимо достать его с посадочного места не отключая от проводки на колодке. При правильной работе система должна показывать напряжение в пределах 12 вольт. Также стоит обратить внимание на заднюю часть щитка, чтобы убедиться в целостности токопроводящих дорожек.
5. Прикуриватель. Часто на работоспособность панели влияет прикуриватель так, как большинство автолюбителей, подключает к нему разные гаджеты и это создает опасную нагрузку на саму деталь и предохранитель F19. В этом случае необходимо поменять предохранитель или разъединить колодку прикуривателя.

Установка панели приборов нового образца на ВАЗ 2110

Из-за различной геометрии комбинации нового и старого образца возможны три методики установки:

• с подгонкой комбинации нового типа под габариты панели приборов;
• установка полностью новой панели приборов;
• с установкой так называемой евронакладки (крайне редкий случай, поскольку деталь отсутствует в продаже).

Методика подгонки выглядит следующим образом:

1. Подрезать маску по нижней кромке. Обрезка выполняется ножом, жалом паяльника или иным инструментом. Верхняя часть корректируется нагревом горячим воздухом.
2. Зашпаклевать переходы маски, используя новые приборы как лекало.
3. Зашлифовать переходы, заделывая возможные дефекты шпаклевкой.
4. Провести окончательную шлифовку поверхности.
5. Покрыть деталь грунтовкой и покрасить в желаемый цвет.
6. Установить детали на автомобиль.

Фотографии процесса доводки маски ВАЗ 2110 под установку комбинации нового образца.

Установка накладки Евро выполняется на снятую панель приборов. Вместо снятого старого щитка от ВАЗ 2110 возможно установить деталь от Приора. Но для полноценной работы всех компонентов потребуется соединить части старой и новой проводки, что является сложной задачей.

Схема подключения устройства

Соединение проводов показано на схеме. Поскольку заводских переходников проводки не выпускается, то владельцы делают самодельные жгуты. Для его сборки потребуется штекер для новой приборной панели и два штекера, снятых с комбинации старого типа.

Стандартная схема подключения новой «приборки»

Тюнинг и ремонт ВАЗ 2110

Довольно таки на многих иномарках можно заметить приятную глазу плавную подсветку приборной панели. Это как многие называют вежливая подсветка. А чем же хуже наши ВАЗики? Почему бы не сделать такой тюнинг приборной панели своими руками?

Процесс доработки приборной панели ВАЗ 2110 довольно таки прост. Все что нужно будет это использовать схему и поменять стандартное 130 кОм-ное сопротивление на 51 кОм-ное.

Чтобы было из чего вам выбирать, покажем несколько способов тюнинга приборки ВАЗ 2110.

Не горит подсветка панели приборов ВАЗ 2114 – как найти причину

Моя панель приборов после починки

Пару недель назад у меня на кочках и ямках стала моргать подсветка панели приборов. Понимаю что делать нужно, но не кому, мужа нет. Есть друзья, которые помогают мне с ремонтом моей ласточки, но у них сейчас у всех куча своих проблем. Подожди говорят до выходных, посмотрим машину твою. А я ждать не люблю. Можно конечно отвезти на СТО, но нет денег. Да и вообще машина не новая, нет желания по таким пустякам выкладываться.

Пока тянула резину, панель потухла вообще. Теперь откладывать не куда. А друзьям всё некогда. Ладно думаю, сама починю. Жаль что нет теплого гаража, а на улице уже холодно. Но делать всё равно нужно.

Решила искать решение проблемы в интернете на форумах. Облазив их достаточное количество и проверив все предохранители, поняла что нужно разбирать панель. В первый день просидев в машине час и протерев всю пыль, решила оставить это дело на завтра.

Всё что я смогла разобрать

На следующий день открутив четыре болтика, решила ещё раз полазить в интернете. И нашла там интересную статью, о том Что слева от руля есть редуктор (по моему правильно написала), который может перегореть и из-за него тухнет подсветка. Чтоб вернуть подсветке жизнь, нужно просто отсоединить фишку и замкнуть её проволочкой медной. Вот думаю, проще простого.

Так выглядит этот самый редуктор

Этот способ мне под силу. Решила действовать.

Вот так я вставила проволку

Проволку приготовила, редуктор этот открутила. Фишку отцепила. Вставила проволку и вуаля. Подсветка горит. Счастью моему не было предела. Решила ехать к сестре, делиться своим успехом.

Но как только я даванула на газ, потухло вообще всё, остались гореть только поворотники и свет фар ближнего и дальнего света. Проволку я быстро вытащила. Поменяла 2 предохранителя f3 и f16, всё опять заработало. Только подсветка так и молчит.

Источники

• zen.yandex.ru/media/id/5daed27623bf4800b0e52749/ne-gorit-podsvetka-paneli-priborov-vaz-2114-kak-ia-nashla-reshenie-problemy-5dba65bb5ba2b500ad20a9c1
• ladaautos.ru/vaz-2114/pochemu-ne-gorit-panel-priborov-vaz-2114-i-chto-delat.html
• drive2.ru/l/8744467/
• remont-inomarki.ru/pribornaja-panel-vaz-2114.html

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В: 5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В; 5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата. Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от iliaBkmz 2014-03-14 13:18:05

• iliaBkmz
• Легенда форума
• Неактивен

• Регистрация: 2012-11-12
• Сообщений: 2,016 Спасибо : 581
• Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки. Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

возможные причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

• показатель температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• индикаторы правого и левого поворотов;
• спидометр — скорость автомобиля;
• резерв топлива — объем топлива в баке;
• изображение бензоколонки — сигнал о необходимости заправки;
• контрольный индикатор запуска габаритов;
• индикатор уровня тормозной жидкости;
• запуск дальнего света фар;
• ручка для регулировки часов;
• дисплей с показателем общего и дневного пробега;
• контрольный индикатор аварийной сигнализации;
• экран с часами;
• уровень заряда аккумулятора;
• check engine — свидетельствует о неисправности двигателя;

• индикатор, показывающий включение ручника;
• уровень давления масла;
• лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить. Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания. Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

• проверка ламп и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора либо мультиметра;
• осмотр контактов и очистки их от налета окисления;
• проверка предохранителей;
• мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

• менять предохранители можно только при выключенном зажигании;
• мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
• паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
• снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110. Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

Описание панели предохранителей/реле

Название предохранителя	Номинал предохранителя	Цепь защищена
	15А	Реле блокировки от детей, реле разблокировки от детей
	20А	AFCU
	7,5 А	Потолочная консоль
	10А	ADP, проекционный дисплей, блок ADS
	7,5 А	ВКУ, ИБУ
	15А	Замок задней двери
	10А	Задний инвертор
	7,5 А	Многофункциональный переключатель, IBU, выключатель стоп-сигнала, модуль двери водителя
	7,5 А	Проекционный дисплей, комбинация приборов
	10А	Блок V2L, ICCU, VCMS, SCU, задний электронный масляный насос, CDM
	10А	Датчик температуры в салоне автомобиля, головное устройство аудио/видео и навигации, нагреватель PTC кондиционера, модуль управления кондиционером, комбинация приборов, индикатор зарядного устройства
	10А	Наружная ручка двери водителя/пассажира
	15А	Не используется
	10А	Модуль сиденья водителя/пассажира с электроприводом, ручной переключатель сиденья водителя/пассажира
	20А	Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья
	15А	Многофункциональный переключатель
	7,5 А	ИБУ
	10А	Задний инвертор, BMU
	10А	Не используется
	10А	БМУ
	10А	Модуль управления SRS
	25А	Блок управления люком (стекло/ролик)
	25А	Модуль электрического стеклоподъемника безопасности водителя, переключатель заднего стеклоподъемника, левый
	15А	Не используется
	10А	Электронный банкомат Shift Dial
	10А	Передний/задний угловой радар, левый/правый, передний/задний инвертор, блок ADAS (вождение), блок VESS, радар Smart Cruise Control, вид спереди Камера (ADAS), блок ADAS, переключатель верхней крышки консоли
	15А	Зарядное USB-устройство для водителя/пассажира, передний USB-разъем для зарядки, универсальный островной разъем для зарядного устройства UBS
	15А	Соединительный блок ICU (память предохранителей 2), комбинация приборов, модуль управления кондиционером, лампа настроения консоли (верхняя/нижняя), пол консоли Переключатель, лампа настроения на двери водителя/пассажира, лампа настроения на задней двери, левая/правая, комбинация приборов, лампа настроения на панели безопасности, левая/правая, лампа настроения Ед. изм
	10А	Не используется
	10А	Модуль управления кондиционером, клапан высокого давления, клапан хладагента №1/№2, распределительный блок P/R (реле вентилятора), чиллер BSA №1, кондиционер Клапан охлаждающей жидкости
	25А	АМП
	25А	Модуль стеклоподъемника безопасности пассажира, задний переключатель стеклоподъемника, правый
	7,5 А	ИБУ
	10А	Разъем канала передачи данных, электрохромное зеркало, ADP, аудио/видео и головное устройство навигации, переключатель аварийной панели, усилитель, передняя вентиляция воздуха Модуль управления сиденьем, модуль управления обогревателем переднего сиденья, беспроводное зарядное устройство для смартфона, модуль сиденья водителя/пассажира с электроприводом, заднее сиденье Модуль управления подогревом сидений, напольный переключатель консоли
	10А	Не используется
	10А	Не используется
	15А	ИБУ
	10А	Выключатель стоп-сигнала, IBU
	30А	Переключатель сиденья водителя с электроприводом, модуль сиденья водителя с электроприводом (с IMS)
	20А	Не используется
	7,5 А	Модуль управления кондиционером
	15А	Модуль управления SRS
	10А	AMP, ADP, соединительный блок P/E (реле розетки), IBU, блок ADAS, клавиатура аудио/видео и навигации, головное устройство аудио/видео и навигации
	15А	Головное устройство аудио/видео и навигации
	20А	Реле дверного замка, реле отпирания двери, двухоборотный реле отпирания
	10А	Выключатель аварийной лампы, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, лампа лужи, блок PTG, модуль двери водителя, водитель/пассажир Блок наружного зеркала заднего вида
P/SEAT PASS	30А	Переключатель сиденья пассажира с электроприводом, модуль сиденья пассажира с электроприводом
S/НАГРЕВАТЕЛЬ ЗАДНИЙ	25А	Модуль управления обогревателем заднего сиденья
	7,5 А	Не используется
ЗЕРКАЛО С ПОДОГРЕВОМ	10А	Наружное зеркало

Основные обозначения значков на панели приборов ВАЗ.

Органы управления ваз 2110 инжектор приборная панель описание

Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и контрольные лампы (которых присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему гнезду на панели приборов двумя винтами. Соединения приборной панели ВАЗ 2110 выполнены печатным монтажом на плате с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. Спидометр имеет два счетчика, которые показывают пройденное расстояние: первый из них является итоговым, второй можно назвать «суточным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда автомобиль находится в стоячем состоянии. На некоторые автомобили из модельного ряда ВАЗ 2110 возможна установка, содержащая все компоненты и необходимые контрольные индикаторы, лампы и пиктограммы.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации на дорогах, «оснащенных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом увеличивается объем багажника. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или при сложных поворотах. Возможный автомобиль, сиденья с электроподогревом, практичные электростеклоподъемники, современный бортовой компьютер, полезные газы каталитического нейтрализатора, «отработавшие» в выхлопной системе, а также электрические наружные зеркала, обеспечивающие задний обзор.

Также автомобиль можно обезопасить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов, снабдить освещением с помощью люка.

Блок индикации автомобильной системы управления модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, информирующими водителя о следующих условиях:

• недостаточный уровень масла;
• отсутствие охлаждающей жидкости;
• недостаточность омывающей жидкости;
• возможная неисправность лампы наружного освещения;
• состояние при не пристегнутых ремнях безопасности;
Изнашиваемые тормозные колодки
• , которыми комплектуются передние тормоза;
• четыре сигнала тревоги на дверь.

Подробная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская панель приборов ВАЗ 2110 быстро надоедает, а покупать альтернативную, оснащенную компьютером, не хочется, ведь за нее надо платить большие деньги . Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов – купить специальную подкладку. Сегодня найти не проблема.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытяните из него стрелки. При установке стрелок на свои места нужно следить, чтобы ничто не мешало движению транспортных средств и не отвлекало водителя, в противном случае следует снова все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать торпедо своими руками. Вам нужно только иметь необходимый материал и «вагон» желания. Самый простой вариант – сделать тюнинг «приборки» в несколько этапов. Сначала, конечно же, обязательно удалите его. Далее следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одни и те же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет одного метра. Если счистить ножом один метр клея, перевернуть его и положить обратно, то подсветка циферблата изменит свой цвет с зеленого на синий;

Подсветка панели приборов ВАЗ 2110. Изменение цвета с помощью светодиодной ленты. Сначала нужно соскоблить ножом слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее внутри «приборки» следует закрепить зеленую светодиодную ленту. Вам нужно подключить его непосредственно к держателю лампы. Если со стрелок снять красную краску, а затем покрасить белым лаком, который используется для нанесения на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение подсветки. Смена семи различных цветов происходит за счет использования управляющей электроники автомобиля.

Ремонт панели приборов

Не знаете, как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• от «минусовой» клеммы аккумулятора нужно отсоединить провод;
• открутить винты и снять щиток;
• отвернуть винты крепления комбинации приборов к обшивке и, потянув на себя, вынуть комбинацию приборов из гнезда;
• отсоединить жгут проводов от «устройства».

Установка должна выполняться в порядке, точно обратном порядку снятия. Для разборки отверните винты крепления и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также есть современный способ стилизовать свой автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» немного надоедает, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво. Многие согласятся, что машина тогда станет намного солиднее.

Единственным его недостатком является такой нюанс: чтобы снять старую панель приборов, нужно снять обшивку. В результате на этапе сборки лучше заменить лампочки, которые есть, на гораздо более качественные (Филипс, Осрам и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

В любом транспортном средстве приборная панель позволяет следить за состоянием основных узлов автомобиля и отечественная «десятка» в данном случае не исключение. Что представляет собой автомобиль ВАЗ 2110, как правильно демонтировать и установить панель управления? Ответы на эти вопросы вы найдете ниже.

[ Скрыть ]

Символы дисплея

Каждый владелец ВАЗ 21102 знает, что при включении зажигания на приборной панели загораются значки той или иной комплектации. При запуске двигателя почти все эти символы на панели приборов исчезают. Если один из символов продолжает гореть или мигать, необходимо обратить внимание на диагностику устройства. По ошибке или по незнанию многие автомобилисты не обращают внимания на горящие или мигающие индикаторы. Предлагаем ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости всегда можно было провести диагностику оборудования.

Верхняя часть

В ВАЗ 2110 схема щитка разделена на две части — верхнюю и нижнюю.

Сначала рассмотрим описание и обозначения схемы приборной панели верхней части, читаем слева направо:

1. Самый крайний датчик со шкалой и стрелкой. Это регулятор температуры охлаждающей жидкости системы охлаждения. Если стрелка пересекает красную линию, это свидетельствует о перегреве двигателя.
2. Следующий датчик на панели ВАЗ 2110 — это тахометр, который показывает количество оборотов двигателя.
3. Посередине две стрелки — влево и вправо — это поворотники, которые загораются при включении поворотов.
4. Приборка ВАЗ 2110, как и на любом другом автомобиле, включает в себя основное устройство, о котором знает каждый автолюбитель. Это спидометр, расположенный больше с правой стороны, призванный показывать скорость автомобиля.
5. С правой стороны есть еще один датчик со стрелкой — это указатель уровня топлива в бензобаке. В зависимости от комплектации автомобиля вместо желтой лампы может быть нарисована красная заправочная колонка. Если он загорается, это говорит о недостатке бензина в баке. При нормальной работе датчика уровня топлива загорание лампочки свидетельствует о том, что в бензобаке осталось семь литров бензина (автор видео — светодиодный тюнинг Ray Led).

Нижняя часть

В комбинацию приборов ВАЗ 2110 также входят индикаторы, расположенные на нижней части платы. Если электрические диоды не загораются, то это говорит о том, что автомобиль работает в штатном режиме. Но если хоть один из индикаторов начинает гореть или моргать, это свидетельствует о возможной неисправности оборудования или механизма. Как правило, появление такой лампы свидетельствует о необходимости ремонта узлов.

Итак, за какие характеристики отвечают устройства, рассмотрим описание слева направо:

1. Лампочка, расположенная внизу слева, сообщает о работе воздушной заслонки. Этот показатель имеется только у автомобилей с карбюраторным двигателем.
2. Светодиод в виде масленки. При подключении и повороте ключа зажигания всегда загорается диод. Если лампа появилась при работающем двигателе, это говорит о том, что давление моторной жидкости в системе слишком низкое. Иногда это может быть связано с утечкой расходного материала. Прежде чем продолжить движение, желательно устранить проблему самостоятельно или доехать до ближайшего СТО.
3. Символ с буквой R внутри. Это знак ручного тормоза, он загорается только при включении рычага.
4. Следующий символ — поломка, связанная с работой аккумулятора или генератора. Это может быть недостаточный заряд аккумулятора, проблемы с проводкой (обрыв или короткое замыкание), ослабленный или оборванный ремешок генератора. Так или иначе, проблему тоже нужно решать.
5. Лампа Check Engine – самая неприятная опция для автолюбителя. Когда двигатель включен, этот символ указывает на неисправность в работе. блок питания. По мнению специалистов, при появлении этого значка лучше всего остановить автомобиль, заглушить двигатель и провести диагностику узлов и агрегатов автомобиля.
6. На приведенном выше символе изображен красный треугольник. Эта лампа появляется при срабатывании световой сигнализации или «аварийки».
7. Значок фары указывает на работу ламп дальнего света — загорается для того, чтобы оповестить водителя о работе оптики. Если во время движения навстречу вам движется другой автомобиль, желательно выключить эту лампу.
8. Следующий знак в красном кружке сигнализирует автомобилисту о недостаточном уровне тормозной жидкости в системе. Есть вероятность, что в системе есть утечка. Езда с низким уровнем тормозной жидкости очень опасна, поэтому эту проблему нужно решать как можно быстрее.
9. Если на приборке горит символ горящей лампочки, это свидетельствует о работе габаритных огней.
10. Кроме всего прочего, панель управления также оснащена индикатором времени, а также клавишей для регулировки этого параметра. На нем есть дисплей, показывающий пробег автомобиля — как общий, так и суточный. Если у вас «десятка» с новым типом панели управления, то этот экран может быть узким.

ВАЗ 2110 горит всегда при включении габаритов.

Дополнительная панель

Дополнительная панель расположена на приборной панели, посередине центральной консоли:

1. Масленка. Если этот индикатор горит, водителю необходимо проверить уровень жидкости в двигателе.
2. Значок дворника автомобиля. Его появление свидетельствует о недостаточном уровне жидкости омывателя ветрового стекла.
3. Еще один индикатор, указывающий на слишком высокую температуру охлаждающей жидкости, что может свидетельствовать о перегреве двигателя.
4. Перечеркнутый значок лампы со стрелкой. Если этот символ горит, это означает, что габаритные огни или стоп-сигналы не работают.
5. Колесо с тормозными колодками. Когда эта лампа начинает гореть, скорее всего, бортовой компьютер сообщает об износе тормозных колодок. Соответственно, водителю нужно их диагностировать и при необходимости заменить.
6. Последний значок человека с пристегнутым ремнем безопасности — ЭБУ указывает на необходимость пристегнуть ремень безопасности.

Руководство по снятию и модификации

Если во время движения появляются индикаторы, это не всегда свидетельствует о неисправности в работе узлов. Возможно, проблема просто в неработоспособности датчика, отвечающего за работу агрегата. Либо проблема может заключаться в обрыве проводки или плохих контактах разъема. Поэтому не нужно сразу паниковать. На видео ниже показан результат настройки панели управления «десятки». Автор видео — proVAZ-2110 — планировал сделать тюнинг таким образом, чтобы цвет спидометра и других датчиков был белым, но не учел, что пластик на приборке изначально желтый. Соответственно конечный результат автора ролика не порадовал.

Часто автолюбители решают что-то сделать для улучшения внешнего вида автомобиля. Для этого можно просто снять обшивку панели и просто снять штатные лампы. Взамен установив светодиоды. Такой пульт управления увеличит яркость индикаторов. При необходимости можно установить более современную европанель, что позволит преобразить салон «десятки». Если вы хотите настроить только панель управления, вы можете установить на нее новую накладку.

Для этого потребуется:

1. Сначала обесточьте бортовую сеть автомобиля. Для этого отсоедините отрицательный провод от аккумулятора.
2. Далее он разбирается, для этого откручиваются все необходимые болты.
3. Следующим шагом является снятие крепления панели управления к накладке. Сделав это, можно вынуть саму панель управления из розетки. После этих действий можно демонтировать стеклянную маску.
4. Затем отключаются все колодки, ведущие к щиту.
5. Сейчас идет установка новой колодки на ваз 2110. При необходимости установить светодиоды вместо обычных лампочек. Дальнейшая сборка осуществляется в обратном порядке.

Всегда будьте осторожны при работе с электричеством. Если при снятии или установке приборной панели вы повредите хотя бы один провод, это может привести к печальным последствиям, вплоть до неработающих устройств на приборной панели. Например, часто владельцы «десяток» сталкиваются с проблемой неработающего спидометра, что обычно связано с проводкой. Поэтому всегда будьте осторожны при работе с приборной панелью. Кроме того, после разбора панели приборов, а точнее удаления стрелок, есть вероятность отображения искаженных показаний.

Если не работает панель приборов на ВАЗ 2110, необходимо разобраться в причине неисправности. Оно может быть серьезным или незначительным. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или починить заземляющий провод.

Характеристика типов панелей

Щит, расположенный перед водителем, содержащий набор контрольных ламп, называется панелью.

Имеет другое название — торпеда и состоит из следующих компонентов:

1. Узел, фиксирующий значение скорости автомобиля — спидометр.
2. Прибор, отслеживающий количество оборотов — тахометр.
3. Два индикатора: температуры охлаждающей жидкости и уровня топлива.
4. Индикаторные лампы разного цвета.
5. Шесть отдельных ламп, отвечающих за подсветку.
6. Количество запасных розеток, куда можно включить лампы.
7. Одна красная коробка. На схеме у нее х
8. Еще один белый блок с маркировкой Х

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и европанель.

Различия между ними следующие:

• старые щиты имеют симметричное расположение приборов;
• в евро приборе указатели уровня топлива и количества нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда не работает панель приборов на ВАЗ 2110, это может быть полный отказ или неисправность отдельных индикаторов. В особых случаях вместе со светотехникой прекращают работу габаритные огни левого бокового и заднего номерного знака. Причина – выход из строя плавкого элемента.

Проблемы с предохранителем

Сбой в работе приборной панели происходит при перегорании ампер-предохранителя. Он занимает 15-е место в монтажном блоке и имеет маркировку F6. Если это произошло, нужно искать причину его выхода из строя. Простая замена элемента на новый проблему не решит. Можно с уверенностью сказать, что он тоже сразу сгорит. Причина — короткое замыкание в цепи. Нужно искать и исправлять.

Бывает, что на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают либо максимальное, либо минимальное значение. Значит, надо проверить контакт с землей. Это касается тахометра и указателя уровня топлива. Крепление провода заземления соединяет панель приборов с перегородкой, отделяющей моторный отсек от салона. Чтобы найти это место, вынимается магнитола.

В случае установки сигнализации такие крепления переносятся на обшивку салона, место расположения левой ноги водителя. При покупке автомобиля такая информация сообщается водителю.

Иногда после установки магнитолы начинают прыгать стрелки. Это связано с тем, что провод приборки не был надежно закреплен. Контакт теряется во время движения автомобиля. Чтобы устранить такую ​​поломку, нужно просто зафиксировать ее более надежно. После этого стрелки дадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя. Часто его розетка используется для подключения разных устройств. больше силы. Здесь заряжаются телефоны, включаются планшеты или другая техника. Присутствует значительное потребление тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого откручиваем крепление щитка, вытаскиваем его. Провода, ведущие к нему, остаются на месте. Напряжение проверяется на контактах, которые на схеме идут под номерами: 6,9, 10. Величина напряжения везде должна быть 12 вольт. Проверяется провод, ведущий на массу, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если не работает панель приборов на ВАЗ 2110, это может быть связано с поломкой спидометра.

Это выражается в следующих проявлениях:

• стрелка совершенно неподвижна;
• дрожание стрелки с последующей ее остановкой;
• Спидометр работает только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками расположен электронный спидометр. Если устройство выходит из строя, то его просто необходимо заменить.

Однако чаще причина в другом:

1. Сигнал на спидометр поступает от датчика. Возможная причина его отсутствия вызывает загрязнение устройства. Затем его вынимают, моют и сушат.
2. Отсутствие хорошего контакта. Проводка везде видна.
3. При выходе из строя самого датчика его заменяют.

Как диагностировать и устранять неисправности

Когда не работает панель приборов на ВАЗ 2110, необходимо, на первом этапе, провести диагностику.

Заключается в следующем:

• осматриваются все лампы и заменяются перегоревшие на новые элементы;
• с помощью мультиметра проверяется вся проводка на наличие обрывов или плохих контактов;
• при обнаружении окисленных участков их зачищают;
• просмотрены все предохранители и заменены перегоревшие детали новыми изделиями;
• протестированы все существующие устройства.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня и температуры топлива необходимо выполнить следующие действия:

1. Зажигание включено.
2. Отдельный кусок провода соединяет положительный вывод устройства с землей. Если стрелка начала двигаться, следует осмотреть проводку на участке датчик-индикатор.
3. Если индикатор температуры обнаруживает перегрев, он отключается от датчика. Падающая стрелка указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
4. Для проверки устройства его снимают. Его плюсовая клемма подключается к плюсу аккумулятора, а минусовая – к минусу. Стрелка должна указывать на ноль. Если он каким-либо образом отклоняется, индикатор необходимо заменить.

Следует знать, что процесс тестирования осуществляется на специально оборудованном стенде. Затем результаты сравнивают с эталоном. Затем следы осматриваются. В случае обрыва контакт восстанавливают припоем. Если этот процесс невозможен, устройство необходимо заменить.

Меры предосторожности при эксплуатации

При выполнении работ необходимо соблюдать следующие рекомендации:

• при замене предохранителя выключать зажигание;
• точность при проверке на отсутствие замыкания проводов;
• если производится пайка, то используется маломощный паяльник с тонким жалом;
• при работе с соединителями больших усилий не прилагают.

Процесс замены на европанель не требует приглашения высококвалифицированных мастеров.

Сопровождается предварительной подготовкой:

• питание аккумулятора отключено;
• руль и облицовочная часть колонки снимаются;
• иногда сиденья вынимаются.

Демонтаж старой панели

Инструкция по демонтажу:

1. Демонтируются щиты, расположенные в ногах сидящих впереди людей.
2. Вынимается криволинейная заглушка из-под ручного тормоза;
3. Крышка стеклоподъемника снята, разъем прикуривателя удален.
4. Крышка снята с рычага переключения передач. Воздуховоды, идущие к задним сиденьям, убраны.
5. Пластиковые багажники на крыше сняты. Магнитофон вытащили.
6. Заглушки снимаются с верхней части панели. Появившиеся гайки откручиваются.
7. Затем откручиваются болты, расположенные по контуру нижней кромки, а также в ногах водителя и пассажира;
8. Демонтируется монтажный блок и снимается пластиковый кожух.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому монтаж осуществляется 3 способами:

• новый щиток приборов подгоняется под существующие размеры панели;
• идет полная замена панелей на новый образец;
• идет монтаж евровагонки.

Последний метод используется редко. Это связано с тем, что при установке требуется комбинированная проводка. Работы ведутся на снятой с автомобиля панели.

Если не работает панель на ВАЗ 2110, нужно проверить состояние каждого индикатора. Убедитесь, что предохранительные элементы закреплены. Затем переходим к проверке датчиков. При обнаружении поломки отремонтируйте ее. Если блок не подлежит ремонту, замените его.

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, ведь автовладельцам ничего не остается, как решать возникающие проблемы раз за разом.

Устройство

При этом в комбинацию приборов на ВАЗ 2110 входят:

• Тахометр;
• шагомер;
• Датчик уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Лампы контрольные в количестве 12 шт.;
• 6 лампочек подвески приборной панели;
• Резервный патрон для контрольной лампы;
• Пара колодок для соединения проводов.

Надо добавить, что красный блок на электрической схеме обозначен Х2, а белый световой блок обозначен как Х1. Поэтому спутать уже не получится. Если помните, конечно.

Что касается панели приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, так как есть старая и обновленная версия.

1. В старых щитах приборы расположены симметрично.
2. Панель приборов нового образца отличается расположением со смещением в правую сторону двух индикаторов — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению задач, обратитесь к распиновка панели приборов и ВАЗ 2110. Другими словами, вы должны понимать, куда какая проводка ведет, для чего она нужна, какие предохранители есть и так далее.

Все это легко узнать по данным из инструкции по эксплуатации. Имея под рукой такую ​​наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний исправить в электронике характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

1. Не горит подсветка панели приборов на ВАЗ 2110. Проверить контакты, состояние проводки, которая отвечает за подвеску. Предохранители могли просто перегореть, сами лампочки могли перегореть в результате износа, короткого замыкания. На самом деле причин может быть много, поэтому не всегда удается решить вопрос за пару минут.
2. Самая серьезная поломка дашборда — полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампочки не загораются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который имеет обозначение F6. Вы найдете его на монтажном блоке. Если этот элемент перегорел, простая замена предохранителя не решит проблему. Ищите причину, почему он сгорел. Обычно это банальное замыкание электросети.
3. Стрелки прыгают вверх и вниз. Тоже распространенное явление, причиной которого в большинстве случаев является плохой контакт с землей:
   1. Этот навальный провод идет к перегородке, разделяющей салон и моторный отсек, от панели приборов. Чтобы добраться до него, снимите радио с места. Проверить качество его крепления;
   2. Не редко при установке сигнализации массовый провод переносится в другое место для более удобного доступа. Поэтому, если у вас есть сигнализация, но под магнитолой нет провода, то ищите его за обшивкой салона возле левой ноги водителя;
   3. Провод заземления может быть поврежден при установке новой аудиосистемы. При подключении минуса масса откручивается, а потом часто монтируется обратно, только не так надежно, как было изначально. Из-за вибраций, наездов на кочки и ямы крепление ослабевает, контакт пропадает. Отсюда и разбитая панель. Не поленитесь качественно намотать объемную проволоку, так как плохое крепление часто связано с неудобством выполнения этого мероприятия.
4. Проблема с панелью приборов. Чтобы проверить, все ли с ним в порядке, максимально снимите с посадочного места, но не отсоединяйте проводку, идущую к колодкам. Проверяется белый провод (Х1), который идет на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контакте. При нормальной работе системы прибор должен показывать около 12 вольт. Обязательно посмотрите на тыльную сторону щитка, убедитесь в целостности токопроводящих дорожек.
5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы уж точно не исключение среди водителей, которые через эту розетку подключают всевозможные дополнительные устройства и приспособления. Очень многие заряжают телефон, подключают планшеты, видеорегистраторы и другую технику. Потребляя большое количество тока, устройства выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или работает некорректно. Если предохранитель исправен, просто отсоедините гнездо прикуривателя. Если такие меры не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Особенно, если речь идет о таком автомобиле, как ВАЗ 2110.

Но есть важное НО. Если вы не имеете минимального опыта работы с электроникой, ничего не понимаете в электрике, настоятельно не рекомендуем подходить к проводам приборной панели. В таком случае обращайтесь на станцию ​​ТО, иметь дело только с опытными автослесарями и людьми, хорошо разбирающимися в автомобильной электрике.

Совершенствуй себя . Возможно, скоро вы сможете пересесть на более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий заняться ремонтом своими руками, разобраться в устройстве автомобиля, постигнуть все прелести самостоятельного ремонта. Любому мужчине важно уметь не только водить, но и при необходимости ремонтировать свою машину.

Не работает панель приборов на ВАЗ 2110? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неполадках в узлах. Но не для всех автомобилистов панель открытая книга, особенно для начинающих водителей. В этом материале описывается распиновка, принцип работы, назначение устройств, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания загораются все индикаторы на панели приборов, после запуска двигателя большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже моргать. Это беспокоит водителей, ведь трудно сказать, какой узел в автомобиле ВАЗ 2110 неисправен, для определения поломки требуется диагностика.

Мы знаем, что «десятка» старая или новая. В обоих вариантах обозначения остаются идентичными, разница только в расположении лампочек и их схеме.

В нижней части панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.

Слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным двигателем;
2. Значок масленки. Если индикатор горит или мигает, значит, упала компрессия масла в силовой установке, неисправна помпа;
3. Буква «Р» внутри круга. Приборная панель сообщает, что вы забыли выключить стояночный тормоз;
4. Свет, указывающий на неисправность аккумулятора или генератора. Возможно оборвался ремень генератора, появился обрыв, зарядка не идет;
5. При работе «дальнего» на панели загорается значок фары;
6. Значок лампочки — индикатор показывает включенные габариты;
7. Индикатор «check engine». Если он горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшим решением будет остановка движения;
8. Непосредственно над знаком неисправного двигателя находится сигнальная лампа.

Помимо этих индикаторов, передняя часть оснащена дисплеем, показывающим пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях новой модели появилась дополнительная панель с полезными индикаторами. Мигающая иконка с изображением человека с ремнем говорит вам пристегнуться — это касается как водителя, так и его попутчиков. Во время движения может загореться значок колеса, возможно износились колодки, требуется ремонт.

• Лампа масленки — загорается при падении уровня масла ниже нормы — необходимо как можно скорее проверить уровень.
• Омыватель ветрового стекла — он сообщает нам, что жидкость омывателя почти закончилась.
• Термометр над бачком показывает повышенную температуру охлаждающей жидкости.
• Перечеркнутый значок со стрелкой — не работает габарит или стоп-сигнал.

Схема приборной панели

На рисунке выше схема подключения комбинации приборов. То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если вам придется заменить, например, сигнальную лампу аккумулятора из-за неисправности. Но кроме схемы подключения вам понадобится еще и схема распиновки, которая описана ниже.

Распиновка

Если вы хотите произвести ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если его нет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какое из устройств не работает при неисправности в том или ином узле. Если показатели у старого и нового ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две подушечки — красная и белая. Распиновка только вначале может показаться сложной. В качестве примера возьмем несколько разъемов.

Под первым номером находится черный провод, идущий на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам также говорит схема. Белым блоком обозначен номер разъема, провод и узел (блок), к которому идет проводка. Красный блок читается точно так же. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры. Что касается тринадцатого номера, то здесь белый провод ведет к замку зажигания.

Распиновка и схема, показанные в этой статье, являются основными. Они могут отличаться цветовой маркировкой, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнить данные из статьи с инструкцией по эксплуатации, где также есть схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть показателей или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель работает исправно, особенно на отечественных автомобилях. Прежде чем менять панель приборов или ремонтировать отдельные детали, следует убедиться в исправности датчиков – пользуемся бортовым компьютером.

Неаккуратная установка приводит к выходу из строя элементов. На панели приборов детали скреплены простыми заклепками, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в данном случае заключается в пайке заклепок и тщательной зачистке контактов.

После завершения пайки приборную панель можно установить на место. Если есть свободное время, то можно пройтись по контактам наждачкой. На старых автомобилях они обычно окисляются, что может помешать нормальной работе приборов.

Вы можете увидеть, как снять приборную панель в видео ниже.

Не горит задний фонарь ваз 2110

Здравствуйте друзья, рады видеть вас на сайте авторемонта своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перемещения рукоятки в соответствующее положение активируется задняя скорость. При этом вилка питания прижимает датчик и замыкает один из его проводов на массу. Итог — загорается лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Вы включаете передачу заднего хода, но задние фонари не работают. Вариантов три — отслужила свой срок лампа заднего хода, перегорел силовой предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что он неисправен?

Выполните несколько простых действий:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок расположен под приборной панелью.

2. Убедитесь в целостности лампы. Если к нему тоже претензий нет, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать автомобиль на эстакаду (яму) и спуститься под нее.

Датчик будет установлен с левой стороны коробки передач (если смотреть в сторону задних колес автомобиля).

Его очень сложно спутать с каким-либо другим узлом, ведь к этому передаточному элементу подходят только провода. Теперь приступим непосредственно к проверке.

Последовательность действий следующая:

• Сбросить терминал с датчика;
• подключить мультиметр к разъемам и поставить переключатель на измерение сопротивления;
• перевести ручку переключения передач в положение задней передачи;
• включить зажигание;
• см. показания мультиметра.

Если табло показывает сопротивление 0 Ом и пищалка звенит, то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед закручиванием датчика очистите его от грязи и пыли, чтобы при откручивании ничего не попало в масло коробки передач.

1. Машина уже установлена ​​на яме (эстакаде). Итак, мы уходим.
2. Снимите защиту картера.
3. Найдите небольшой контейнер (он понадобится для масла). Как правило, при откручивании датчика заливается небольшое количество смазывающей жидкости.
4. Отсоедините провода от сборки.
5. Выкрутите датчик, дождитесь, пока стечет масло.
6. Установите новое устройство.
7. Долейте масло до требуемого уровня.
8. Верните провода на место.
9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Причин почему на вашем не горит фонарь заднего хода   может быть несколько. Однако помимо перегоревшей лампочки, которую можно без проблем заменить, основной причиной является неработающий датчик заднего хода. Как определить неисправность, где находится датчик заднего хода и как его проверить, а при необходимости заменить, заменить, мы и обсудим в этой публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки Выключатель света заднего хода Подъемник и смотровая яма не нужны. Как правило, доступ к датчику заднего хода осуществляется через новый отсек.

Расположение переключателя находится на картере коробки передач в нижней левой части, если смотреть по ходу движения автомобиля.

Как проверить датчик заднего хода ваз 2110

Чтобы проверить датчик задней передачи   и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта при его замыкании. Если при этой операции загораются фонари заднего хода, значит, причина именно в неработающем датчике. В том случае, если лампочки в фонарях не горят, необходимо проверить проводку, лампочку или предохранитель на щитке.

Иногда контакты на контактной микросхеме переключателя могут окисляться, в результате может не работать датчик заднего хода. Поэтому при диагностике стоит это учитывать, и при необходимости почистить контакты датчика

Электропроводка задних фонарей ВАЗ 2110

Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 исправен, то для поиска проблемы может понадобиться схема электропроводки светильников заднего фонаря.

Как заменить датчик включения задней передачи ВАЗ 2110

Если диагностику переключателя можно провести из моторного отсека, Замена датчика заднего хода осуществляется на эстакаде или смотровой яме, предварительно сняв нижнюю защиту. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при демонтаже из отверстия датчика на редукторе будет вытекать масло. Процедура замены не сложная – находим место, где находится датчик заднего хода, ключом отключаем его, и устанавливаем на его место новый.

Датчик задней передачи ВАЗ 2110 — механизм включения фонарей заднего хода, информирующий белым сигналом о намерении (или уже происходящем) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен с левой стороны в нижней части коробки передач. Вы не ошибетесь в его поиске, ведь это единственный элемент в редукторе с подключенными проводами.

Устройство и принцип действия.

Принцип работы датчика достаточно прост: при включении задней передачи на лампу подается напряжение, отчего она загорается. Происходит это благодаря специальному шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты. В момент выключения переключателя «назад» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть в дороге), что не работает сигнал, не включается свет при движении задним ходом. Такая неисправность, по большому счету, не повлияет на ход автомобиля по проезжей части, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственно верный следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые защелки, открутить лампу, нажав на нее. Затем поставить новую лампочку и вернуть все на прежние места.

2. Окислились контакты, вышли из строя предохранители, на плате нет «массы».

Решение: почистить контакты, при необходимости заменить оборванные провода и перегоревшие предохранители. Для этого достаточно снять фару.

3. Оборванные провода.

Решение: проверка целостности проводов и их замена при необходимости.

4. Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики данной проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22». » вырос. Теперь о самой проверке:

• Отсоединяем и убираем провода, подключаем тестер установив на нем функцию «прозвон» или сопротивление.
• Включить заднюю передачу, затем зажигание, не забывая следить за индикаторами сопротивления на тестере. Если устройство показывает «0», значит все в порядке. Другие значения говорят о необходимости замены устройства. То же самое проделайте с включенными фонарями заднего хода, если задняя передача не включена.

Если вы решите заменить датчик заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

1. Снимите защиту на «двигателе», если она есть, подставив под место откручивания датчика какую-нибудь емкость во избежание «утекания» масла в никуда.
2. Отсоедините провода, прикрепленные к детали. Для этого лягте под машину.

1. Выкрутить неисправный датчик ключом на «21».

Выезжая вечером из гаража, вы заметили, что позади вас ничего не освещает путь? Это не хорошо. Ведь фонари заднего хода должны гореть. А если не горят, то либо перегорели, либо предохранитель вышел из строя, либо сломался датчик заднего хода ВАЗ 2110. Сегодня мы поговорим о последнем.

Чтобы точно узнать, действительно ли он вышел из строя, выполните следующие действия:

1. Посмотрите состояние предохранителя № 19на 7,5 А. Он расположен под панелью приборов в монтажном блоке.
2. Теперь проверьте лампочки. Если они в порядке, то необходимо проверить работоспособность датчика заднего хода. Только возникает вопрос…

Где он находится?

Если смотреть на машину впереди, то справа, а если — по ходу движения, то слева внизу коробки передач.

Вы найдете это быстро. Это единственная часть в коробке, к которой подходят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

А теперь, когда вы его обнаружили, пришло время узнать…

Как проверить его работоспособность?

1. Отсоедините от него провода. Просто вытяните их.
2. Подключите к ним тестер и установите его в режим: измерение сопротивления или прозвонки.
3. Включите передачу заднего хода.
4. Включите зажигание.
5. И посмотрите какое сопротивление показывает тестер.

Если 0 Ом, то с ним все в порядке. Если нет, то его нужно менять (кстати, его обязательно нужно менять, если фонари заднего хода горят даже при не включенной задней передаче). Вот тогда и узнаешь…

Как изменить?

1. Поставить ВАЗ 2110 на яму или поставить на эстакаду.
2. Снимите защиту двигателя, если она есть.
3. Найдите небольшую емкость для масла. Потому что при откручивании датчика масло начнет течь.
4. Заберитесь под машину и отсоедините провода, идущие к детали.
5. Открутить старый датчик, сразу подставить емкость и прикрутить новый.
6. Долейте вытекшее масло в коробку.
7. Воткните провода, протрите поверхность, на которую попало масло.
8. Заведите машину и проверьте, горят ли фары при включении заднего хода.

Современные автомобили комплектуются обязательными устройствами визуальной индикации. Например, датчик заднего хода предназначен для автоматического зажигания световых элементов, сигнализирующих о движении машины задним ходом. Но нельзя забывать, что это оборудование является вспомогательным элементом, который лишь выступает помощником в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «где находится датчик заднего хода?» Ответ прост: при переднем положении автомобиля он находится с правой стороны, по левому нижнему редуктору (КПП). Найти его не сложно, ведь это единственная запчасть в коробке с распаянными проводами.

Диагностика неисправностей и типовых неисправностей датчика заднего хода

В соответствии с действующими техническими нормами в вечернее время должны гореть фонари заднего хода. Если во время эксплуатации автомобиля отсутствует дополнительная подсветка, потребуется немедленное устранение данной проблемы, вызванной, как правило, различными техническими поломками, исчерпанием ресурса или некачественными деталями.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину нужно будет поставить над смотровой ямой, на эстакаде. Как правило, острая необходимость в диагностике возникает при перебоях в работе сигнализации заднего хода.

Плохая работа прибора может быть связана с перегоранием рабочих элементов, неисправным предохранителем или прямой поломкой датчика. Чтобы узнать реальную картину, нужно выполнить ряд определенных действий. Для начала нужно посмотреть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходить к датчику заднего хода.

Для проведения диагностики системы сигнализации заднего хода необходим обязательный перечень инструментов и приборов. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пассатижи, нож, изоляция, молоток и долото.

Проверку работоспособности датчика задней передачи можно провести самостоятельно, используя многочисленные фото в интернете. Следуя инструкции, даже новичок освоит простые действия. Первым делом нужно отсоединить провода, затем убрать их. Подключите тестер и установите в нем функцию измерения сопротивления или прозвонки.

Затем нужно включить заднюю передачу и зажигание, наблюдая при этом за индикаторами сопротивления на тестере. Показатель в «0» Ом говорит о том, что с устройством все в порядке. При других значениях дисплея однозначно потребуется срочная замена устройства. Те же действия придется проделать и при включенных фонарях заднего хода в том случае, если задняя передача не включена.

Замена датчика заднего хода на «десятке»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если на двигателе автомобиля ВАЗ 2110 есть защита, снимите ее. При этом возьмите емкость для масла и подставьте ее на место откручивания датчика во избежание его утечки. Затем нужно лечь под машину, чтобы отсоединить провода, прикрепленные к детали.

Открутите имеющийся датчик, замените маслобак и прикрепите новый автоприбор. В стандартном комплекте к нему прилагается специальное уплотнительное кольцо, которое не рекомендуется использовать более одного раза, так как при затягивании детали оно подвергается сильной деформации.

Затем нужно долить техническое масло в редуктор и подключить проводку к клеммам. Масляные потеки на крышке коробки передач и проводах преобразователя необходимо удалить ветошью. При этом необходимо помнить, что по правилам техники безопасности и для предотвращения возгорания все промасленные ткани должны быть собраны и убраны с места ремонта автомобиля. Вероятность самовозгорания слишком высока.

Чтобы окончательно проверить работоспособность сигнализации, нужно запустить электродвигатель и перейти в режим реверса. Последний шаг позволит вам проверить лампочки при движении назад.

Если после замены датчика света заднего хода неисправность так и не устранена, следует снова искать причины. Полный список возможных проблем включает следующие факторы:

• перегорели лампочки. Ситуация осложняется более длительным поиском нарушений. Проверка осуществляется путем извлечения из фонарей с последующей проверкой мультиметром;
• повреждена проводка. Решение проблемы усложняет долгий поиск поломки. Диагностика проводится тем же измерительным прибором на целостность или сопротивление;
• плохие контакты на сенсорных элементах;
• нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
• вышел из строя (перегорел) предохранитель;
• сломался сам датчик.
