Блок предохранителей ВАЗ 2114 представляет собой девайс, внутри которого сосредоточены все предохранительные компоненты, обеспечивающие защиту тех или иных устройств. Если в работе автомобильного оборудования происходят неполадки, в первую очередь причину следует искать в перегоревшем предохранителе. Подробнее об электросхеме, а также замене БП вы сможете прочитать ниже.

Все рабочие детали находятся в БП, который, в свою очередь, установлен в подкапотном пространстве, если смотреть впереди на машину, то слева, напротив водительского кресла. В том случае, если в электросети происходит перенапряжение, в первую очередь перегорает именно ПП (автор видео — канал Ramanych).

В «Четырках», как и во всех других авто отечественного производства, применяется однопроводная система бортовой сети. Все оборудование, потребляющее энергию, подключается к БП и оснащается собственным ПП, который размыкает цепь в случае перенапряжения. Это происходит с целью предотвращения перегрева проводов и, соответственно, возможного возгорания. Но нужно учесть, что не все потребители защищаются предохранительными устройствами в блоке. Некоторое оборудование потребляет больше напряжения, например, цепь катушки, аккумулятора или системы запуска двигателя.

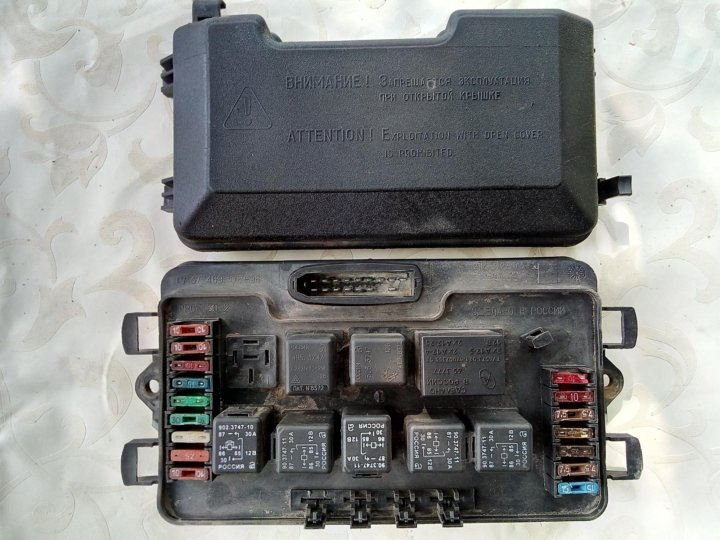

Если вы откроете крышку коробки, то сможете увидеть расположение и электросхему БП — в устройстве находится 9 реле и 20 ПП. На обратной стороне крышки указана схема деталей — с ее помощью вы можете узнать, назначение, то есть какие предохранители отвечают за печку, подсветку приборной панели, центральный замок и т. д. По поводу контрольного щитка стоит сказать отдельно. Многие автолюбители, сталкиваясь с проблемой, когда не горит подсветка на приборке, начинают разбирать панель и искать проблему в питании, но это не совсем верно. В первую очередь рекомендуется проверить ПП под номером f16 — именно он отвечает за освещение приборной панели.
Теперь давайте более подробно ознакомимся с предназначением элементов в блоке, начнем с реле:
К1 — защищает от перенапряжения цепь щеток передних фонарей;

К2 — защищает от перенапряжения электроцепь поворотных лампочек и аварийной сигнализации;
К3 — деталь защиты электроцепи системы очистки лобового стекла;
К4 — позволяет работать в нормальном режиме источнику освещения, обеспечивающего работу других лампочек;
К5 — такие реле комплектуются автомобили, оборудованные электрическими стеклоподъемниками, оно отвечает за их работу;
К6 — данное реле используется для защиты цепи клаксона — гудка на руле;
К7 — обеспечивает защиту электроцепи системы обогрева заднего стекла;
реле К8 и К9 используются для обеспечения работы источников освещения в фонарях ближнего и дальнего света.
Инструкция по снятию и замене БП своими руками
Замена БП — не особо сложная процедура, но если вы никогда ранее не сталкивались с необходимостью выполнения этой задачи, то есть смысл доверить процедуру электрику. Тем не менее, ничего трудного в этом нет, так что если вы будете четко соблюдать все действия, указанны в инструкции, то сможете выполнить эту процедуру самостоятельно. Для выполнения этой задачи вам потребуется только новый БП и гаечный ключ на 10.

Этапы
Итак, как снять и заменить БП своими руками:
Для начала вам нужно отключить зажигание и открыть капот. Сам БП, как сказано выше, расположен в нише между двигателем и стеклом, напротив кресла водителя. На девайсе имеется пластмассовая крышка, она фиксируется на пластиковых креплениях. Вам нужно надавить пальцем на крышку и поднять ее, после чего извлечь.
Извлеките из мест монтажа все детали. Между собой ПП различаются по номиналу, при дальнейшей установке важно, чтобы по номиналу они были установлены верно.
Затем вам нужно будет снять штекеры, которые подсоединяются со стороны подкапотного пространства непосредственном под БП. Чтобы получить доступ к разъемам, необходимо осуществить демонтаж пластмассового защитного кожуха, он отмечен средней стрелкой на рисунке ниже. Сам кожух фиксируется при помощи пластиковых клипс. Двумя другими стрелками на фото отмечены приливы на кронштейне, в них вставляются эти клипсы, которые нужно снять.
Демонтаж осуществляется с помощью отвертки с плоским наконечником. Учтите — сами клипсы при демонтаже, скорей всего, поломаются, поскольку со временем они затвердевают, поэтому для дальнейшей установки потребуются новые.
После того, как разъемы в подкапотном пространстве будут отключены, нужно будет отключить все штекеры, которые находятся в салоне. Их можно найти за рулевой колонкой, в некоторых «Четырках» они закрываются при помощи шумоизоляционного материала. При отключении рекомендуем пометить разъемы, чтобы при дальнейшем подключении не возникло проблем.

Когда все колодки будут отсоединены, приступаем к демонтажу самого БП. Устройство фиксируется на двух гайках, которые вам нужно выкрутить при помощи гаечного ключа на 10.
БП извлекается, после чего его посадочное место нужно тщательно очистить. После выполнения этих действий производится замена девайса на новый. БП необходимо надежно зафиксировать в месте монтажа, для этого максимально закрутите болты, которые его фиксируют. Подключите все разъемы, установите на место ПП и реле, после чего проверьте работоспособность установленного девайса. Если вы все сделали правильно, то новый БП будет работать.
Фотогалерея «Меняем БП»
1. При замене БП все разъемы необходимо отключить.
2. С помощью ключа на 10 открутите болты и замените БП.
Загрузка …
Видео «Обзор неисправностей БП в ВАЗ 2114»
Последствия воздействия влаги на блок предохранителей — как вода может уничтожить устройство, узнайте из ролика ниже (автор видео — Seva Smirnov).
