Предохранителя: ПРЕДОХРАНИТЕЛИ

ПРЕДОХРАНИТЕЛИ

Предохранители в электронике – это небольшие двухконтактные элементы, которые предотвращают протекание слишком высокого тока в цепях, к которым они подключены. В электронных схемах многие из них являются предметами одноразового использования (сгорел – и менять), хотя бывают и исключения.

Главная функция предохранителей

Сразу замечу важный момент о стеклянных и полимерных предохранителях: дело не в том, что после превышения тока, указанного на их корпусе (например 2 А), они немедленно отключают цепь. Такой ток может течь очень долго, порядка нескольких минут. И только при превышении этого тока в несколько раз процесс отключения электронного, или перегорания нити обычного предохранителя ускоряется. Чем больше протекающий ток превышает номинальный, тем быстрее срабатывает предохранитель.

Задача предохранителя не в спасении ценной электроники – его роль заключается в предотвращении распространения повреждений, которые могут усилиться, например, после возникновения возгорания внутри корпуса прибора. То есть он защищает не столько нежный кристалл радиоэлементов на плате (который сгорит за доли секунд), сколько от продолжения воздействия мощного тока и воспламенения всей конструкции!

Интересно, что для малоточных всплесков быстродействующие предохранители могут работать медленнее, чем обычные предохранители. Для более длительных периодов времени ситуация возвращается к норме, и быстрый предохранитель работает быстрее, а медленный – медленнее.

Защиты от повышенных токов в домашней электросети имеют довольно сложную конструкцию (камера пожаротушения, элемент с электромагнитом для большего времени перегрузки и биметаллический элемент для малых всплесков). И предохранители в электронных схемах имеют тоже различную конструкцию и свойства.

Плавкие предохранители

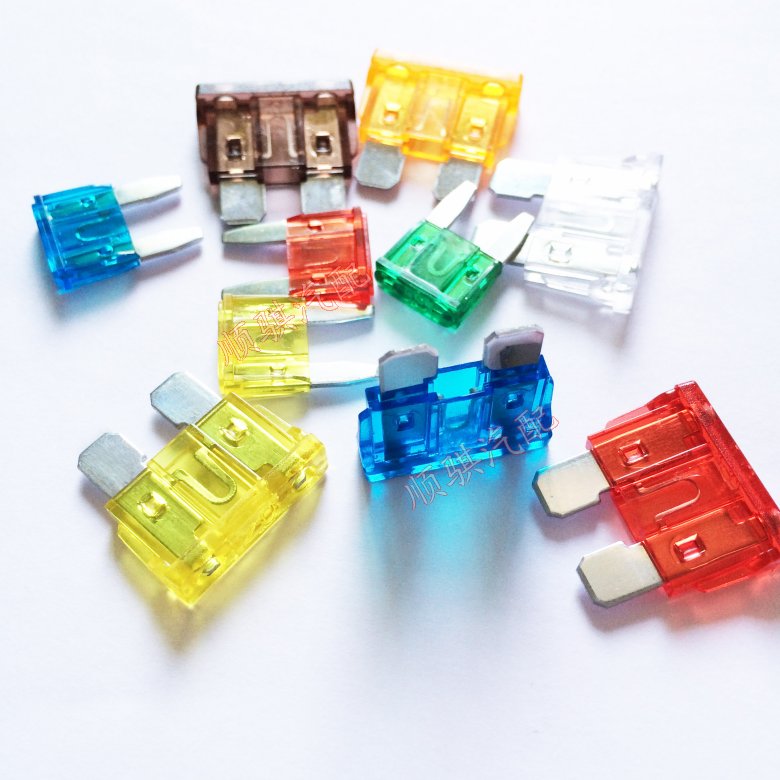

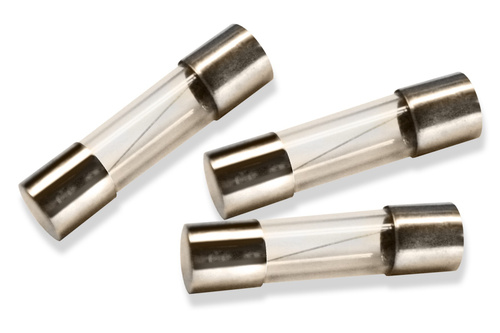

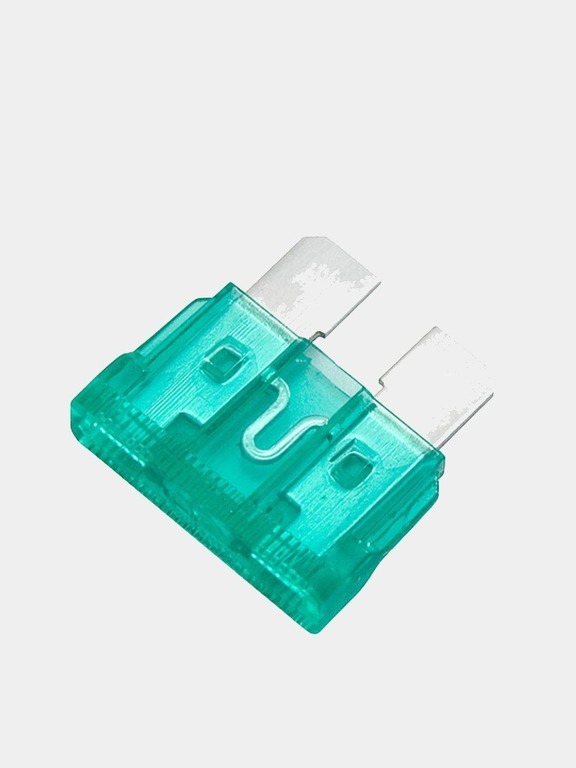

Классические предохранители в виде стеклянных трубок или плоских пластиковых пластин, знакомые нам по старой советской бытовой технике, имеют внутри проволоку из специального металлического сплава соответствующей толщины. Когда через провод протекает чрезмерный ток, на проводе выделяется тепло и его температура повышается. Производители предохранителей выбирают сечения этих проводов таким образом, чтобы перегорание происходило при превышении строго установленной силы тока.

Предохранители могут быть с задержкой срабатывания или быстродействующими. Предохранители с запаздыванием используются там, где немедленная реакция этого элемента нежелательна, потому что устройство, например, потребляет при пуске гораздо больший ток – трансформаторы или двигатели.

У некоторых предохранителей внутренняя часть трубки заполнена тонким ярким песком. Но это не просто песок с пляжа – он должен иметь правильно подобранный диаметр зерна и чистоту. Эт сделано для того, чтоб песчинки разрывали электрическую дугу между концами проволоки, когда она уже прогорела. Они просто всыпаются в это место или даже застекляются, потому что температура такой дуги очень высока.

При перегорании плавкого предохранителя следует заменить его, при вторичном перегорании – определить причину неисправности и устранить.

Предохранители должны быть строго рассчитаны на ток защищаемого участка цепи. Как исключение, при отсутствии штатных плавких вставок в аварийных условиях допускается применение временных “жучков” из свинцовой или медной проволоки, смотрите таблицу выше.

Предохранительный резистор

Предохранительный резистор это частный случай обычной плавкой вставки. Он выглядит и ведет себя как обычный резистор – обладает определенным сопротивлением, допуском и допустимой рассеиваемой мощностью. Плавкие резисторы чаще изготавливают в виде радиоэлементов с допустимой мощностью 0,5 Вт, 1 Вт или 2 Вт.

От обычных резисторов они отличаются тем, что при превышении допустимой мощности сгорают, отключают ток в цепи не создавая опасности возгорания (не воспламеняются сами и надежно отключают цепь – что неочевидно в случае обычного резистора). Поэтому они ведут себя как плавкие предохранители с задержкой срабатывания с определенным сопротивлением и мощностью. Правда время их сработки больше, чем у обычного предохранителя.

Плавкие резисторы, часто обозначаемые на схемах как FR, обычно используются на входах импульсных преобразователей в качестве ограничителя зарядного тока конденсатора, а также в качестве сетевых предохранителей у бытовых приборов и характеризуются низкими значениями сопротивления, от долей Ом до несколько Ом.

Полимерные предохранители

В более современных электронных схемах также можем найти предохранители, так называемые полимерные. По внешнему виду они похожи на резисторы в корпусах для поверхностного монтажа или неполярные конденсаторы. Но работают совершенно иначе, чем простые плавкие предохранители.

Когда через них проходит ток, их структура нагревается. Повышение температуры приводит к увеличению сопротивления. Если протекает ток превышающий установленный, нагрев будет настолько сильным, что сопротивление станет огромным, и ток в цепи почти не будет протекать. Подчеркиваю: почти, потому что только полное закрытие дало бы идеальный разрыв. Но главная цель в принципе достигнута, потому что через защищаемую цепь не будет протекать чрезмерный ток.

После такого разового нагрева происходит медленное остывание. А дальше предохранитель снова начинает проводить электричество, потому что, по сути, он работает как термистор. Типичный полимерный предохранитель может выдержать несколько десятков таких циклов.

Их недостаток заключается в том, что при правильной работе с током ниже номинального на них падает довольно большое напряжение (0,5–1 В), что в схемах с низковольтным питанием от 5 В может быть большой проблемой.

Для этой группы предохранителей очень важно напряжение: оно не должно превышать максимального значения, установленного производителем. В этом случае перегрев может быть слишком сильным, что приведет к необратимому сгоранию предохранителя или короткому замыканию его конструкции (что гораздо опаснее).

Справочник по плавким и полимерным предохранителям

И на закуску справочная информация по основным типам используемых в электронике предохранителей.

   Форум по радиодеталям

18.

02.2016, Принцип работы и устройство предохранителя

Вы нашли ошибку

18 февраля 2016 года

История использования электричества насчитывает уже более века. Одновременно с появлением в повседневной жизни такого «невидимого помощника» встал вопрос об организации защиты электропроводки и электроустановок от различных аварийных и ненормальных режимов работы. Одними из первых таких устройств защиты стали предохранители.

Развитие начиналось с обычной проволоки из платины, которая применялась в середине 19 века для защиты телеграфного кабеля, до современных предохранителей с отключающей способностью высокого значения. Благодаря своей довольно простой конструкции и надежной работе, в основе которой лежат незыблемые физические законы, плавкие электрические предохранители стали воплощением безопасности в электрических цепях.

Позднее применялись плавкие вставки с легкоплавкими элементами из свинца и олова. В связи с тем, что номинальные токи в настоящее время могут превышать 1000 А, отпала потребность в использовании плавких вставок старого типа. Однако принцип работы сегодняшних предохранителей высокой отключающей способности остался практически неизменным с 1890 года. Именно тогда Мордей В.М. запатентовал первый предохранитель.

Предохранитель встраивается в разрыв электрической цепи. Его основной задачей является пропускание рабочего тока и разрыв электрической цепи при появлении сверхтоков. Различают предохранители низковольтные (до 1 кВ) и высоковольтные (свыше 3 кВ), однако по назначению и принципу действия они полностью совпадают. Также выделяют силовые и быстродействующие предохранители.

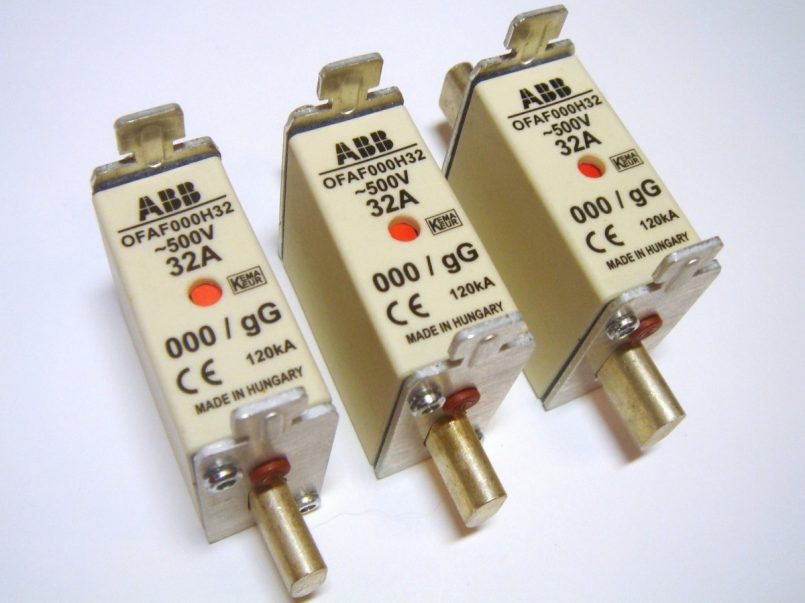

Низковольтные предохранители конструктивно  представляют собой довольно простое устройство. Токопроводящий элемент (плавкая вставка) под воздействием тока, значение которого выше номинальной величины, нагревается,  расплавляется в дугогасящей среде (чаще всего это кварцевый песок SiO2) и испаряется, создавая разрыв в защищаемой электрической цепи.

Изолятор препятствует выходу горячих газов и жидкого металла в окружающую среду. Он изготавливается из высокосортной технической керамики и должен выдерживать при отключении очень высокие температуры и внутреннее давление.

Защитные крышки имеют планки для захвата унифицированными рукоятками для замены плавких вставок низковольтных предохранителей. Вместе с керамическим корпусом они создают взрывонепроницаемую оболочку для коммутационной электрической дуги.

Песок, в свою очередь, важен для ограничения силы тока. Обычно применяется кристаллический кварцевый песок с высокой минералогической и химической чистотой (содержание SiO2 > 99,5%).

Для коммутационной функции важным являются определенный размер кристаллов песка и оптимальное его уплотнение.

Индикатор позволяет быстро находить сгоревшие предохранители. При повышенной жесткости пружины он может служить ударным сигнализатором для приведения в действие микропереключателей или разъединителей.

Припой сдвигает характеристическую кривую к меньшим значениям тока плавления. Он подбирается в соответствии с материалом плавкого элемента и должен находиться в нужном количестве и в нужном месте.

Контактные ножи механически и электрически соединяют плавкую вставку с держателем-основанием предохранителя. Они изготавливаются из меди или медного сплава с покрытием из олова или серебра.

Традиционными материалами, из которых изготовляются плавкие вставки это: медь, цинк, серебро, обладающие необходимым удельным электрическим сопротивлением.

Основным преимуществом при использовании предохранителя с плавкой вставкой является эффект токоограничения. То есть время расплавления плавкой вставки является достаточно малым и, как следствие, ток короткого замыкания не успевает достигнуть своего максимального значения. График показывающий явление токоограничения представлен ниже.

Основным параметром плавкой вставки является ее времятоковая характеристика. С ее помощью можно определить время отключения защищаемой линии при известном сверхтоке. График демонстрирующий данную зависимость представлен ниже.

Очевидно, что при номинальном уровне тока или меньшем его значении плавкая вставка должна проводить электричество неограниченное количество времени.

Для ускорения времени работы плавкой вставки применяют следующие технические решения:

• плавкие вставки с участками различной ширины (сечения)
• металлургический эффект в конструкции плавких вставок

За счет снижения сечения (сужения) плавкой вставки в определенных местах достигается требуемое — меньшее время размыкания цепи.

Металлургический эффект заключается в следующем: отдельные легкоплавкие металлы (например, свинец и олово) способны растворять в своей структуре более тугоплавкие металлы, такие как медь и серебро.

Для этого на медные проволочки наносятся капли олова. При нагреве сверхтоком оловянные капли быстро расплавляются, расплавляя при этом и часть проволок. Далее используется механизм работы плавкой вставки со сниженным сечением в определенных местах.

Основной причиной продолжающегося роста числа пользователей плавких предохранителей помимо крайне выгодного соотношения цены и результата, а также незначительной занимаемой площади является их общеизвестная надежность, которая характеризует предохранители как «последнюю линию защиты». Только сертифицированные предохранители с плавкими вставками, которые соответствуют заявленным характеристикам, позволят Вам избежать пожаров, возникающих в электропроводке и электроустановках.

---
