Автомобильный аккумулятор – это прямоугольный моноблок с двумя выходными контактами для подключения плюсовой и минусовой клеммы. В зависимости от фирмы производителя устройство автомобильного аккумулятора отличается в деталях, но в целом АКБ устроен стандартно.

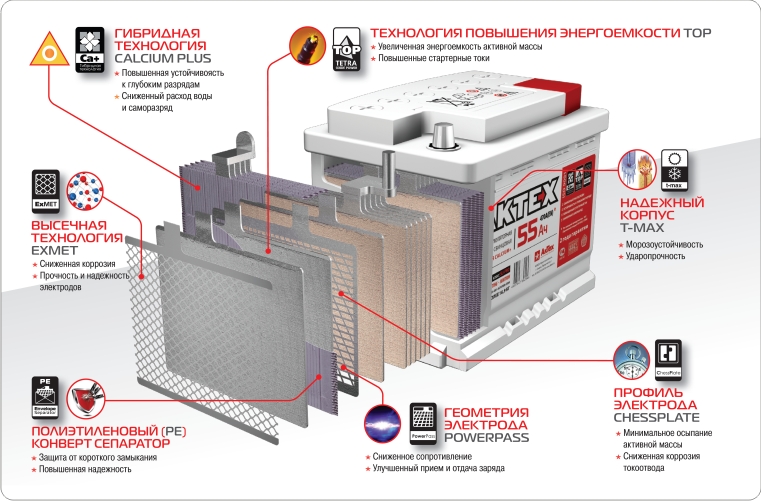

Основные элементы АКБ
Моноблок. Делается из термостойкого полипропилена (PP) или эбонита. Модели из эбонита характерны для некоторых российских производителей, но в большинстве случаев стандартная батарея делается из пластика. Корпус состоит из отдельных емкостей с помещенными внутрь свинцовыми электродами.
Сепараторы. Диэлектрические прослойки между ячейками. Ячеек (банок) может быть 3 штуки (в АКБ на 6В) или 6 (в АКБ на 12В).
Электроды. Свинцовые решетки с отверстиями, внешне выглядят как пластины. Решетчатая структура пластин увеличивает площадь контакта электролита с активным веществом. Его роль играет сам сплав свинца и окислы, образующиеся при контакте с электролитом.
Электролит. 35-процентный раствор серной кислоты. Плотность раствора должна быть в пределах 1,26-1,29 г/см³. В северных широтах плотность электролита завышают – 1.28-1,30 г/см³. Во избежание замерзания.
Выводы или «борны». Два свинцовых контакта для подключения клемм.
Устройство обслуживаемого аккумулятора
Если АКБ обслуживаемая, у нее есть съемная крышка, под которой предусмотрены отверстия для добавления жидкостей. Поскольку в свинцовых решетках некоторых моделей есть сурьма, при падении напряжения электролит разлагается, плотность раствора постепенно повышается, вода испаряется, поэтому в него нужно периодически добавлять дистиллят.
Если АКБ необслуживаемая (без съемной крышки), в корпусе батареи предусмотрены 2 клапана для сброса давления.
Принцип работы аккумуляторной батареи
Работа АКБ основана на разности зарядов между положительно и отрицательно заряженными электродами. При разряде батареи ток течет от анода (+) к катоду (-), при этом в каждой банке формируется напряжение порядка 2В. Поскольку банки соединены последовательно, на выходе получается стабильный ток напряжением 12В. При разряде расходуется серная кислота и плотность раствора падает, при заряде – наоборот.
При падении количества сульфата свинца ниже критического значения начинает преобладать электролиз воды, в ходе которого она «выкипает». Потери воды можно восполнить доливкой дистиллята, но только в том случае, если батарея обслуживаемая.
Ассортимент АКБ для разных видов транспорта можно найти в нашем каталоге . Мы сотрудничаем только с проверенными производителями и постоянно тестируем новинки аккумуляторного рынка.
Ждем Вас за покупками!
Сайт использует файлы Cookie (куки-файлы)
Продолжая использовать сайт Вы соглашаетесь на сбор данных о Вашем посещении сайта.
Принцип работы аккумулятора автомобиля и не только
Главная » Технологии
АКБ окружают людей в их повседневной жизни буквально повсюду – в мелкой и крупной домашней технике, средствах связи, любимом автомобиле. Несмотря на это, многие не знают, каков принцип работы аккумулятора, и посему не умеют с ним обращаться. На самом деле есть один генеральный принцип, которому подчинена работа батарей всех видов. Это обратимые химические реакции, происходящие циклично. Во время разряда аккумуляторной батареи происходит превращение энергии химической в электрическую, что обеспечивает работу технического устройства, к которому подключен АКБ. Когда запас этой энергии будет исчерпан на определенный процент, производят зарядку аккумулятора. Во время нее также идут химические превращения, но уже с обратным эффектом.
То есть поступление электрического тока вызывает накопление запасов химической энергии.
Отличают разные аккумуляторы между собой два аспекта – тип электролита и материал, из которого выполнены электроды. Основой для электролита выступают кислоты или щелочи, которые после разбавления водой или другими добавками приобретают вид готовой гомогенной смеси различной консистенции (жидкой либо гелевой). Вещество, выступающее электродом, способно изменять свойства готового изделия. Самыми распространенными являются литиевые, свинцовые и никель-кадмиевые батареи.
Содержание
- Об автомобильных аккумуляторах
- Как устроен литий-ионный аккумулятор?
- Li-Pol аккумуляторные батареи
- Щелочные батареи
- Ni-Cd аккумулятор
- Ni-MH аккумулятор
- Как работает зарядное устройство для АКБ?
Об автомобильных аккумуляторах
Принцип работы стандартного автомобильного аккумулятора опирается на его конструкцию и не зависит от того, залит в него кислотный или щелочной электролит.
Внутри диэлектрического и нерастворимого серной кислотой корпуса из специального пластика помещаются шесть банок-батареек, последовательно прикрепленных друг к другу. В каждой из этих банок есть по несколько электродов с зарядами «плюс» и «минус», которые выглядят как отводящая ток решетка, смазанная специальной химически активной массой.
Чтобы решетки с разными знаками случайно не соприкоснулись и не закоротили, каждая из них погружена в разделитель из полиэтилена. Сами электроды сделаны обычно из свинца с разнообразными примесями.
Если быть точным, то таких свинцовых решеток бывает три вида:
- Малосурьмянистые. И аноды, и катоды сделаны из сплава свинец+сурьма и требуют мало обслуживающих процедур.
- Кальциевые. Здесь примесь, соответственно, кальций. Такие электроды вообще не нужно обслуживать.
- Гибридные. Один электрод, с минусом, делается из кальциевого сплава, а положительный содержит сурьму.
Можно с уверенностью утверждать, что свинцово-кислотный — самый востребованный и распространенный вид аккумулятора для авто. Принцип работы свинцового аккумулятора основывается на активном взаимодействии серной кислоты с диоксидом свинца.
Когда батарея эксплуатируется, то есть нужна электрическая энергия, на катоде свинец окисляется, а его диоксид на аноде, напротив, участвует в восстановительной реакции. При зарядке, как нетрудно догадаться, взаимодействия идут в обратную сторону.
Это все происходит за счет кислоты в электролите, часть ее распадается, соответственно, концентрация падает. Именно этим обусловлена необходимость периодически обновлять жидкость в батарее.
С гелевыми аккумуляторами такого не случается. Состояние электролита в них не позволяет ему испаряться, если, конечно, не перегреть АКБ во время подзарядки. Как правильно заряжать гелевые аккумуляторы, читайте здесь →
Именно благодаря отсутствию необходимости периодически восполнять запасы активного вещества батареи с желеобразным электролитом относят к категории необслуживаемых.
Еще одно их преимущество в том, что гель не отсоединяется от электрических контактов, а значит, невозможны внезапные сбои и замыкания.
Как устроен литий-ионный аккумулятор?
Его конструкция не отличается сложностью: анод из пористого углерода, литиевый катод, пластина-сепаратор между ними и проводник тока – вещество-электролит. Во время разрядки ионы отделяются от анода и движутся на литий по электролиту, минуя сепаратор. Во время питания батареи все происходит с точностью до наоборот – литий отдает ионы, углерод принимает. Так и происходит процесс ионного круговорота между разнозарядными электродами литий-ионной батареи.
Точный состав катода может отличаться в конкретной модели или у определенного производителя АКБ. Дело в том, что многие фирмы тестируют разнообразные типы литиевых соединений для того чтобы изменять показатели устройств по своему усмотрению.
Впрочем, очевидно – улучшая одни характеристики, неизбежно приходится жертвовать другими. Чаще всего литий-ионные АКБ с повышенной емкостью, заботой об эксплуатирующих его людях и природной среде оказываются чрезмерно дорогостоящими или требуют слишком много внимания.
Но чего не отнять у батарей с литием, что составляет их принципиальную разницу с другими типами аккумуляторов, так это низкий уровень саморазряда.
Li-Pol аккумуляторные батареи
Литий-полимерные — это следующий этап развития литий-ионных АКБ. Принципиальная разница понятна из названия — в качестве электролита начинает использоваться полимерное соединение. Из-за прочности существующих в нем химических связей такой аккумулятор становится максимально безопасным, неправильная эксплуатация может сломать его самого, но не нанести вред владельцу, как это бывало с литиевыми АКБ с жидким наполнителем. Полимерный неопасно перегревать или протыкать острым предметом, в то время как жидкостной элемент уже давно бы взорвался.
Еще один огромный плюс Li-Pol батарей — их огромная проводимость. Из-за того, что в процессе реакций на анодах и катодах батарея приобретает свойства хорошего полупроводника, она способна передавать ток, в разы превышающий ее собственную электроемкость.
Щелочные батареи
Методика функционирования щелочного аккумулятора основывается на химических превращениях в щелочной среде. Именно поэтому для электродов таких АКБ применяют соединения металлов, которые активно взаимодействуют именно со щелочами.
Гидроокись никеля на электроде с положительным зарядом превращается в гидрат его закиси из-за череды реакций со свободными ионами в электролите. На катоде в это же время идут похожие взаимодействия, но только с образованием гидрата окиси железа. Между только что создавшимися веществами образуется разница в потенциалах, за счет которой и выделяется электроэнергия. В процессе подзарядки реакции те же самые, только в обратном порядке, вещества восстанавливаются до исходных.
Ni-Cd аккумулятор
Батареи никель-кадмиевого типа обычно применяют для некрупной техники, например, для шуруповерта. Принцип их устройства и работы схож с автомобильным АКБ, только в гораздо меньших масштабах – те же последовательно соединенные несколько маленьких батареек, совместно вырабатывающих нужные электрические показатели, а внутри них – уже знакомые аноды, катоды, пластины сепараторов и жидкий электролит.
Специфические характеристики, присущие только этому типу аккумуляторов, обеспечивают именно химические свойства никеля и кадмия. Они же накладывают и обязательство быть осторожным, особенно при утилизации. Это вызвано тем, что кадмий – довольно токсичный элемент.
При аккуратной же эксплуатации шуруповертов с такими АКБ приборы гарантированно будут работать долгое время на высокой мощности, в любых погодных и температурных условиях. К тому же их можно очень быстро заряжать.
Ni-MH аккумулятор
По своему устройству и механизму работы никель-металл-гидридные батареи очень похожи на кадмиевые и были изобретены практически сразу после них. Основное отличие состоит в материале, из которого изготовлен отрицательный электрод.
В аккумуляторах типа Ni-MH он состоит из особого справа металлов, которые абсорбируют водород. Часть из них реагируют с ионами электролита с выделением тепловой энергии, другая часть – с ее поглощением, в результате чего возможно безопасное и экологически безвредное использование такого устройства.
Как работает зарядное устройство для АКБ?
ЗУ для аккумулятора обычно состоит из выпрямителя и трансформатора и создает ток с постоянным напряжением около 14 вольт. Также хорошие приборы содержат элементы, которые следят за напряжением на питаемом аккумуляторе и в нужный момент выключают зарядку.
По ходу процесса работы зарядного устройства для автомобильного аккумулятора или для любого другого подаваемый им ток сам собой падает. Вызвано это тем, что в заряжающемся АКБ увеличивается сопротивление, и он больше не пропускает ток с большим напряжением. Если в зарядке есть измеритель, то он фиксирует тот момент, когда в батарее достигнуто напряжение в 12В, после чего ее можно отключать от сети.
АКБ – вещь не такая сложная, как может показаться. Ее устройство легко понять, к тому же, принцип работы одинаков для разных видов. Знать его владельцу аккумулятора хоть в машине, хоть в настенных часах, очень полезно – это поможет поступать правильно на всех этапах – выбора, обслуживания и утилизации батарейки.
