Признаки неисправности ДМРВ (Датчик Массового Расхода Воздуха), симптомы и проверка неисправности

При работе двигателей внутреннего сгорания, которыми оснащаются современные автомобили, происходит сгорание топливно-воздушной смеси, для формирования которой, как нетрудно догадаться из самого ее названия, необходимо перемешать горючее с воздухом, причем в строго определенных пропорциях. Соответственно, системы, которые отвечают за формирование этой субстанции, в каждый момент времени функционирования силового агрегата должны точно «знать» расход каждого из ее компонентов. Значение этого показателя для одного из них помогает определять датчик массового расхода воздуха (ДМРВ). Следует заметить, что он присутствует в конструкции только инжекторных моторов, и если водители замечают признаки неисправности ДМРВ, то следует его проверить и, при необходимости, заменить.

Зачем нужен датчик массового расхода воздуха?

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки.  Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

  • На основе трубки Пито;
  • С термоанемометрическими измерителями;
  • С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Основные признаки неисправности датчика массового расхода воздуха

Неисправность ДМРВ, как уже отмечалось выше, приводит или к переобогащению, или к обеднению топливной смеси бензином или соляркой, что негативно влияет на функционирование двигателя и может привести к его серьезной поломке. Чаще всего неисправности ДМРВ бывают связаны с засоренностью воздушного фильтра: воздух очищается при этом плохо, а содержащиеся в нем механические частицы попадают в датчик, что и является причиной его поломки. Следует заметить, что датчики массового расхода воздуха являются неремонтируемыми устройствами, и если они выходят из строя, то их приходится менять на новые.

Практика показывает, что основные признаки неисправности ДМРВ следующие:

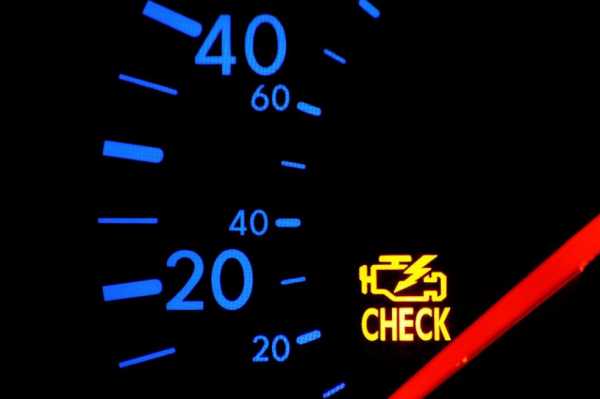

  • Появляется ошибка Check Engine, которая свидетельствует о том, что уровень сигнала этого датчика очень низкий;
  • Двигатель расходует больше топлива, чем обычно;
  • Силовой агрегат плохо заводится, снижается его мощность, он начинает глохнуть;
  • Автомобиль плохо разгоняется;
  • Двигатель работает или на повышенных, или на пониженных оборотах.

Конечно, все признаки могут проявляться и при других неисправностях автомобиля, но в любом случае, если обнаруживается хоть один из них, это является веским поводом посетить станцию технического обслуживания. Впрочем, проверить, ДМРВ на неисправности, можно и самостоятельно, не обращаясь к специалистам СТО.

Видео о неисправностях ДМРВ

Как проверить ДМРВ на неисправность?

Для начала необходимо просто его демонтировать и произвести визуальный осмотр. Если на автомобиле установлен термоанемометрический датчик массового расхода воздуха, то нужно проверить целостность платиновых нитей. Если хотя бы одна из них оборвана, то датчик является неисправным и дальше его эксплуатировать нельзя.

Есть еще один действенный способ проверки ДМРВ. Если есть подозрение, что он неисправен, то нужно просто отсоединить его штекер и завести двигатель. Если обороты существенно возросли, то, скорее всего, датчик массового расхода воздуха неисправен

Похожие статьи

avtonov.com

Что такое ДМРВ, почему он важен и как диагностировать его неисправность

Что такое ДМРВ


В современных моторах применяются два вида системы питания: при распределённом впрыске форсунка подаёт топливо во впускной патрубок, при непосредственном — в камеру сгорания. Для обеих систем важна корректная работа датчика массового расхода воздуха, который когда-то был механическим (флюгерного типа), а сейчас лишен подвижных механических частей и выполнен термоанемометрическим (от «анемо» — ветер).

Датчик массового расхода воздуха может стоять не только на бензиновом, но и на дизельном моторе, где на него «завязана» работа клапана EGR (система рециркуляции выхлопных газов)

Как говорили шоферы старой школы, ДВС не работает в двух случаях: нечему гореть или нечем поджечь. ДМРВ как раз и сообщает электронному блоку управления о количестве поступающего воздуха, кислород которого и становится “топливом” для рабочей смеси. Получив такой сигнал, ЭБУ может обеспечить максимально полное сгорание. Устройство, расположенное во впускном тракте, состоит из двух резисторов, которые конструктивно могут быть выполнены в различных вариантах. В первом случае резистор подвергают воздействию проходящего воздуха: при изменении интенсивности потока он охлаждается, его внутреннее сопротивление меняется. Во втором случае он не обдувается — по разности показаний с двух резисторов и вычисляют объём воздуха, который нужно подать в цилиндры.

На вторичный рынок датчик поставляется с защитными крышками-заглушками, чтобы исключить его загрязнение при транспортировкеТак выглядит датчик на обычном вазовском двигателе. Демонтировать его из корпуса без спецключа не получитсяСнятый датчик в «голом виде». Хорошо виден чувствительный элемент

Исходя из данных по массе и температуре поступившего воздуха, ЭБУ определяет его плотность, а также просчитывает длительность открытия форсунок и количество топлива, которое подаётся в камеру сгорания. В общем, ДМРВ важен и для достижения максимальной мощности мотора, и для более полного сгорания (экологичности), и для экономичной езды. Выход из строя этого датчика, как и большинства остальных, приводит к срабатыванию сигнализатора Check Engine.

Check Engine может загореться по любому поводу. Если нет бортового компьютера с функцией диагностики, придется ехать на СТО, где есть сканер

Однако далеко не всегда владелец связывает сработавший "чек" с ДМРВ — особенно если двигатель работает без особых перебоев, а динамические характеристики автомобиля ничуть не ухудшились. Поэтому важно не оставлять загоревшийся индикатор неисправности двигателя без внимания, а считать ошибки диагностическим компьютером.

ДМРВ или ДАД?

Датчик абсолютного давления (ДАД) совместно с датчиком температуры (ДТВ) также контролирует, какое количество воздуха поступает во впускной коллектор. На основании этих показаний контроллер формирует команду-импульс на форсунки. Важное отличие ДАД от ДМРВ — отсутствие воздуха в корпусе, поскольку этот датчик работает на основе измерения показаний разницы давлений на входе и давления в вакуумной камере. Конструктивной особенностью ДАД является высокочувствительная диафрагма, которая растягивается под воздействием давления во впускном коллекторе. Этот процесс влияет на сопротивление тензорезисторов, вследствие чего изменяется напряжение.

Датчик абсолютного давления (на фото) и ДМРВ работают по разным принципам ​

ДАД намного дешевле датчика массового расхода воздуха, однако алгоритм его работы менее совершенен. Да и вообще далеко не все блоки управления могут корректно работать с ДАД. Более того, при переходе на датчик абсолютного давления мотор может реагировать на открытие дросселя с гораздо большей задержкой, чем с родным ДМРВ. И, конечно же, просто заменить ДМРВ на ДАД без серьезных доработок не получится в силу разности их конструкции и даже расположения.

Есть двигатели, где выбормежду ДАД и ДМРВ не стоит, потому что на моторе присутствуют оба эти датчика сразу!

Обычно мысли об установке ДАД вместо штатного датчика массового расхода воздуха появляются при отказе последнего, а также во время тюнинга мотора — особенно если происходит перевод атмосферника на турбонаддув. Однако некоторые владельцы сознательно отказываются от ДМРВ из-за его высокой стоимости и не самого большого ресурса. Ведь при неудачном стечении обстоятельств датчик может выйти из строя уже через 60-70 тысяч километров пробега, а к цифре 120-130 тысяч на одометре многих бюджетных автомобилей он практически гарантированно "умирает".

Но те, кто не заморачивается доработками двигателя, обычно ездят со штатным датчиком массового расхода воздуха, а не заменяют его связкой ДАД+ДТВ (датчик температуры воздуха). Тем более, что далеко не все блоки управления двигателем работают с датчиком абсолютного давления лучше, чем с родным ДМРВ. Какой из датчиков более совершенен по конструкции, однозначно ответить сложно – тем более, если речь идёт о попытке замены одного (и часто уже неисправного) расходомера другим. Ведь история знает множество примеров, когда счастливые владельцы наматывали по несколько сотен тысяч километров как на двигателе с родным расходомером, так и на моторе с датчиком абсолютного давления, особенно если последний штатно ставили на заводе.

Можно ли обойтись без него?

Отказ ДМРВ приводит к срабатыванию "чека", но двигатель при этом будет работать и дальше. Правда, в зависимости от новизны прошивки ЭБУ, "аварийная" программа, не увидев сигнала, может поднять обороты холостого хода примерно до 1 500 об/мин. На относительно новых версиях программного обеспечения неисправность датчика приводит лишь к повышению расхода топлива или падению динамики. В любом случае, ошибка датчика массового расхода воздуха является важной причиной для того, чтобы проверить его, хотя бы измерив напряжение.

При некорректной работе ДМРВ электроника может начать переобогащать рабочую смесь

Игнорировать неисправность не стоит, поскольку даже на относительно простых автомобилях (переднеприводная линейка Lada первых поколений) отказ ДМРВ грозит заметным перерасходом бензина либо ослаблением выходных характеристик мотора. Именно поэтому ответ на популярный вопрос «Можно ли вообще обойтись без ДМРВ, если он заложен в конструкцию машины?» однозначен и звучит так: нет, нельзя.

Как диагностировать неисправность?

Кроме косвенных признаков, о которых мы упоминали выше, существует вполне объективный параметр, указывающий на состояние датчика и его ресурс — это рабочее напряжение при включенном зажигании. Изучимего на примере «вазовского» датчика как одного из самых распространённых.

Схема подключения ДМРВ на двигателе ВАЗ

Подключив мультиметр в режиме измерения постоянного напряжения и включив зажигание, можно снять показания по выходному напряжению ДМРВ. Для новой или "эталонной" детали он составляет 0,996 В.

Такое напряжение указывает на то, что датчик работает как новыйОдин из вариантов измерения напряжения – прямо через разъем подключения датчика

Дальше параметры оцениваются так:

1,010-1,019 В — хорошее состояние, о замене пока не нужно думать
1,020-1,029 В – датчик работоспособен, это примерно половина остаточного ресурса
1,030-1,039 В — еще исправен, но ресурс подходит к концу
1,040-1,049 В – ДМРВ на грани выхода из строя, скоро потребует замены
1,050 В и выше — расходомер требует немедленной замены

При параметре 1,016 В (первое фото) датчик в хорошем состоянии, а вот 1,035 В – уже повод задуматься о покупке нового​

Такой параметр датчик выдает на грани исправности, но нужно точно убедиться в том, что данные соответствуют действительности, а не связаны с погрешностью мультиметра

Нужно учитывать, что многие тестеры завышают показания, поэтому существует риск «приговорить» вполне исправный датчик. К тому же его параметры во многом зависят от чистоты «масс» в цепи.

Плохой обжим проводов или сгнившая «коса» могут повлиять на корректность работы как ДРМВ, так и ДАД, что особенно характерно для моторов старых автомобилей​

Лучше всего до покупки не самого дешевого датчика установить сначала заведомо исправный «бэушный», одолжив его для проверки на время у коллеги по работе, соседа по стоянке, знакомого по форуму с такой же машиной и т.д. Также стоит больше верить показаниям диагностического сканера, подключенного к разъему OBD-2, чем дешевому мультиметру.

Промывать или нет?

Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят "полудохлый" датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.

Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы

Практический опыт применения подобных "чудо-средств" показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки...

Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии​

Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт. Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата.

Опрос

Сталкивались ли вы с отказом ДРМВ?

Всего голосов:

www.kolesa.ru

Признаки неисправности датчика массового расхода воздуха (ДМРВ). Как проверить дмрв

В случаях, когда на автомобиле выходит из строя датчик массового расхода воздуха, признаки неисправности могут проявляться в виде описанных далее характерных симптомов.

  • индикация «check engine» на панели приборов;
  • затрудненный пуск двигателя;
  • невозможность пуска двигателя при прокручивании стартером;
  • нестабильная работа двигателя на холостых оборотах;
  • провалы оборотов при нажатии на педаль акселератора;
  • падение мощности, затрудненный набор скорости;
  • повышенное потребление топлива.

Автор: Raul_
Механик по ХЧ и сход-развалу; стаж — 3 года.
Консультант по сервисному обслуживанию/ремонту в ДЦ Тойота; стаж — 4 года.

Назначение датчика массового расхода воздуха

ДМРВ, или MAF-сенсор (англ. – Mass Air Flow meter), он же – расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет объем воздуха, который поступает непосредственно в камеры сгорания двигателя. Количество забираемого воздуха зависит от положения дроссельной заслонки.

На основании данных датчика, электронный блок управления ДВС высчитывает необходимый объем топлива, который нужно впрыснуть в камеры цилиндра. Корректная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для ее полного сгорания за такт работы двигателя. В свою очередь, силовой агрегат выдает наилучшие показатели соотношения мощности и расхода топлива.

Датчик массового расхода воздуха присутствует на всех моделях бензиновых двигателей, которые оснащаются электронным впрыском топлива. Конструктивно располагается между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает. Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

autoabra.com

Основные признаки неисправности ДМРВ (ВАЗ) :: SYL.ru

ДМРВ – это датчик массового расхода воздуха. Он расположен в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата. Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные признаки неисправности ДМРВ, а также узнаем принцип действия и функциональность этого оборудования.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

В автомобильный силовой агрегат при движении подается 1 объем горючего, а также 14 равных частей воздуха. Так готовится правильная топливно-воздушная смесь. Это является залогом правильной работы мотора в наиболее оптимальных для него режимах. При любом нарушении этого соотношения владелец автомобиля будет наблюдать или повышенный расход топлива, или снижение мощности силового агрегата, или и то и другое сразу. Если знать признаки неисправности ДМРВ, то легко выявить поломку прибора.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

Замер объема воздуха - это значит определение той нагрузки, которая будет приложена к мотору. Когда идет нажатие на педаль акселератора, то открывается дроссельная заслонка и увеличивается объем получаемого воздуха.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Эта проволочка под потоком воздуха охлаждается. Чтобы регулировать температуру между ней и потоком воздуха, на проволоку подается электричество. Уровень заряда можно регулировать. Чем больше проволочка обдувается, тем большее количество электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь - это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

ДМРВ ВАЗ - признаки неисправности и диагностика

При выходе из строя этого датчика, скорее всего на приборной панели будет гореть лампа «Проверьте двигатель» (Check Engine).

Также обязательно мотор потеряет в своих характеристиках мощности и динамических характеристиках. Также среди основных признаков – повышенные аппетиты мотора и трудный запуск ДВС.

Способы диагностики ДМРВ

Существует несколько вариантов для проверки ДМРВ. Признаки неисправности обнаружатся практически сразу. Давайте рассмотрим их вместе.

Первый способ – отключение датчика

Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик. Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим. А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине. Если автомобиль прибавил в динамических характеристиках разгона, тогда есть смысл искать признаки неисправности ДМРВ.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности вы найдете после визуального осмотра устройства. Для проведения этой операции понадобится ключ на 10. Выкрутите два винта и достаньте устройство из корпуса воздушного фильтра. С датчиком выйдет резиновое уплотнение. Если уплотнение осталось в корпусе – это основной признак скорой поломки.

Основные симптомы

Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности. Появляется стойкое ощущение, что машина просто «не едет». Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков. Большой расход топлива – это тоже сигнал для диагностики этого датчика. Когда ваша машина при переключении с передачи на передачу останавливается, есть смысл проверить датчик ДМРВ. ВАЗ 2110 признаки неисправности имеет такие же, как и у остальных автомобилей.

Если у вас возникают трудности с запуском холодного двигателя, если работа мотора нестабильна, если обороты самопроизвольно растут или, наоборот, уменьшаются, если возникают детонации при нагрузках – это все является сигналами для проверки и диагностики датчика.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему. Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

www.syl.ru

Причины и признаки неисправности ДМРВ ?: как ПРОВЕРИТЬ своими руками

Чтобы проверить ДРМВ (датчик массового расхода воздуха) необходимо сначала провести визуальную диагностику устройства, после чего протестировать его мультиметром или сканером. В случае обнаружения незначительной поломки ДРМВ можно попробовать восстановить, очистив от засорений его чувствительные элементы. Если же таким образом решить проблему не удалось и запуск двигателя по-прежнему невозможен, контроллер придется заменить на новый.

Какие неисправности характерны для ДМРВ?

Если электронный или аналоговый датчик массового расхода воздуха неисправный и начинает работать со сбоями, это можно определить по следующим признакам и «симптомам»:

  1. На дизельном или бензиновом двигателе наблюдаются сбои при функционировании на холостых оборотах, ход будет нестабильным. В частности, при пуске агрегата параметры и количество топлива регулируется неверно, что приводит к серьезным колебаниям. Кроме того, при добавлении оборотов педалью газа мотор может заглохнуть.
  2. Если контроллер работает неправильно или вовсе не исправен, на приборной панели отобразится индикатор «Check Engine». Он может остаться на некоторое время после устранения причины ошибки, самостоятельной очистки или замены расходомера. Это связано с тем, что бортовому компьютеру необходимо несколько циклов запуска мотора, чтобы изменить калибровку датчика.
  3. Запуск двигателя машины становится затрудненным. Иногда мотор вовсе не заводится или сразу глохнет при серьезных признаках поломки.
  4. При нажатии на газ обороты не снижаются и не увеличиваются. Они могут зависать на частоте 2-3 тысячи при полном отпускании педали акселератора и держаться на таком уровне в течение нескольких секунд.
  5. Снижение мощности силового агрегата, особенно при движении вгору. Однако следует учитывать, что двигатель авто ведет себя аналогичным образом при засоренном воздушном фильтре, не давая машине набирать скорость.
  6. Повышенный расход горючего. Снижение уровня сигнала расходомера влияет на некорректное формирование смеси в системе и ее переобогащение. Это приводит к тому, что фактический расход топлива возрастает в среднем на 20-30%.

Видео: принцип работы и признаки неисправности ДМРВ

Канал «GrunBaum» представил видео, в котором подробно описывается как работает расходомер воздуха и почему он выходит из строя

Причины выхода из строя

Основные причины поломки частотного или электронного расходомера:

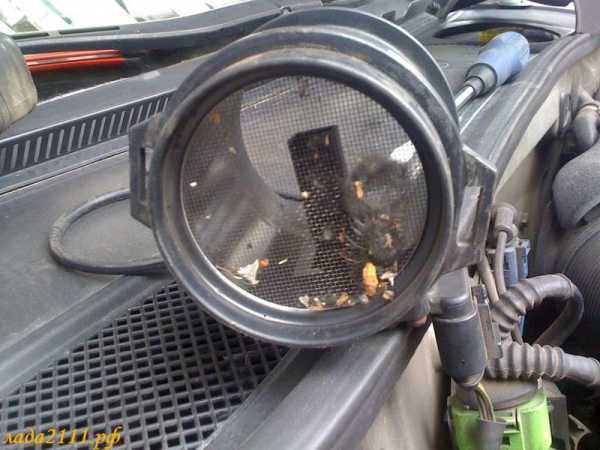

  1. Засорение сеточки, расположенной внутри устройства. Через регулятор вместе с воздушным потоком проходят картерные газы либо пропан, при его подключении к модулю дроссельного узла. Это приводит к образованию отложений на нитях датчика, в результате чего нарушается нормальный режим работы и увеличивается потребление топлива.
  2. Выход из строя нитей в результате естественного износа либо неверной эксплуатации. Датчик массового расхода имеет ограниченный ресурс эксплуатации, который в среднем составляет около 100-150 тысяч километров пробега. Также выход из строя регулятора возможен в результате детонации контроллера в дроссельном узле.
  3. Перегрузка силового агрегата. В результате перегрева расходомера и его отдельных компонентов на блок управления мотором могут поступать некорректные данные. При серьезном нагреве металла меняется уровень его электрического сопротивления, что приводит к изменению расчетных данных объема проходящего объема воздуха.
  4. Механическое повреждение датчика, которое могло произойти при замене воздушного фильтра либо других механизмов и узлов, расположенных в близости к регулятору. Возможно нарушение контактных элементов, расположенных на колодке подключения при монтаже.
  5. Попадание большого объема воды в моторный отсек. Это приводит к короткому замыканию на линии питания и управления расходомером.

Как проверить работоспособность своими руками

Существует несколько способов, позволяющих понять, когда исправность датчика нарушена:

  • визуальная диагностика;
  • проверка во время движения;
  • диагностика соответствия прошивки датчика блоку управления;
  • проверка с применением сканера;
  • диагностика с установкой исправного устройства;
  • проверка с применением мультиметра.

Визуальный осмотр

Важно знать

Чтобы осуществить диагностику устройства визуально, датчик потребуется демонтировать.

В целом процедура снятия осуществляется так:

  1. В машине глушится двигатель, если он был заведен, и отключается зажигание.
  2. Гаечным ключом (обычно на 10) надо отсоединить воздушный патрубок, по которому к нему поступает поток.
  3. От расходомера отсоединяются все провода.
  4. Производится демонтаж контроллера, при этом надо не потерять уплотнительное кольцо.
  5. Затем производится визуальная диагностика расходомера. Пользователь должен удостовериться в том, что контактные элементы в нормальном и целом состоянии, не повреждены и не окислились. Также выполняется диагностика наличия пыли, мусора и попадания технологических жидкостей внутрь корпуса и на чувствительный компонент.

Диагностика в движении

Подробнее о том, как проверить ДМРВ во время движения авто:

  1. Открывается моторный отсек автомобиля, от устройства отсоединяется фишка с проводом.
  2. Капот закрывается.
  3. Пользователь садится за руль автомобиля и запускает двигатель. Силовой агрегат должен начать функционировать в аварийном режиме, на приборной панели загорится индикатор Чек. В результате объем воздушного потока, поступающий в мотор для формирования горючей смеси, определяется положением заслонки дроссельного узла.
  4. Выполняется контрольная поездка на транспортном средстве. С отключенным датчиком машина должна ехать более «бодро», ее мощность увеличится. Если это действительно так, то расходомер подлежит ремонту или замене.
Видео: диагностика ДМРВ в движении

Канал «Бездельник TV» представил видеоролик о том как можно узнать работает расходомер или нет путем его диагностики на автомобиле во время езды.

Соответствие ДМРВ прошивке ЭБУ

Определить соответствие ДМРВ прошивке ЭБУ можно следующим образом:

  1. Производится изменение угла положения дроссельной заслонки. Обычно для этого достаточно подложить прокладку толщиной 1 мм возле упора механизма.
  2. Выполняется отключение датчика на авто с заведенным мотором, для этого от устройства надо отсоединить фишку с проводами.
  3. Если в процессе выполнения задачи двигатель не остановится, то причина проблемы заключается в несовместимости блока управления и расходомера. На автомобиль необходимо установить датчик, соответствующий измененной версии прошивки блока управления.

Проверка с помощью сканера

Алгоритм проверки:

  1. На мобильный телефон с платформой Андроид или iOS устанавливается специальная утилита для диагностики. Для этой цели допускается применение планшета или компьютера.
  2. Производится подключение к блоку управления транспортным средством. Для этого используется специальный кабель или Bluetooth-канал. Подключение к блоку управления осуществляется через диагностический разъем, месторасположения устройства зависит от модели транспортного средства.
  3. На телефоне или планшете запускается программа для диагностики. Начинается процесс сканирования всех узлов и систем.
  4. После диагностики программа выдаст коды неисправностей, которые нужно расшифровать.

Модели тестеров, которые можно использовать для диагностики:

  • ELM 327;
  • K-Line 409/1;
  • OP-COM.

В интернете можно найти множество утилит для диагностики, которые могут быть предназначены для определенных моделей авто и тестирования разных систем, самые популярные универсальный программы:

  • Torque Pro;
  • OBD Авто Доктор;
  • ScanMaster Lite;
  • BMWhat.

О наличии проблем в работе расходомера сообщат следующие ошибки:

  1. Р0100 — повреждена электроцепь подключения датчика. Надо проверять целостность проводки, возможно повреждение контактов или произвольное отсоединение разъема.
  2. Р0102 — на блок управления поступает критически низкий сигнал, зафиксированный на входе электролинии расходомера. Надо проверять проводку и целостность изоляционного слоя кабеля. Возможно окисление фишки.
  3. Р0103 — повышенный сигнал, зафиксированный на входе электролинии расходомера. Если проблема не заключается в проводке, то ее необходимо искать в самом контроллере. Критически высокий сигнал часто обусловлен засорением расходомера.

Проверка с помощью установки исправного прибора

Суть такой проверки заключается в установке на автомобиль заведомо рабочего датчика. Если после монтажа устройства работа двигателя стабилизировалась, то пользователю нужно поменять снятый расходомер на новый.

Проверка ДМРВ мультиметром

Распиновка контактов на устройстве в соответствии с технологической картой:

  • желтый провод — вход импульса расходомера;
  • бело-серый — выход напряжения питания;
  • зеленый — контакт «массы» или заземления контроллера;
  • черно-розовый — выход для подключения к основному реле.

Диагностика снятого устройства осуществляется следующим образом:

  1. Производится включение мультиметра, тестер необходимо перевести в режим замера постоянного напряжения. На устройства для этого регулятор поворачивается в положение DC. Также пользователю необходимо выставить верхний предел такой, чтобы устройство могло вычислить уровень напряжения до 2 вольт.
  2. Производится запуск силового агрегата, открывается моторный отсек.
  3. Красный контакт тестера подключается к желтому проводку на расходомере, черный — к зеленому.
  4. Если расходомер вышел из строя, то уровень напряжения на дисплее тестера составит более 1,05 В.
Таблица: полученное напряжение и состояние датчика
Значение напряжения, ВСостояние контроллера
0,966-1,01Уровень напряжения, характерный для новых датчиков
1,01..1,02Хорошее состояние регулятора
1,02..1,03Среднее состояние устройства, эксплуатация допускается
1,03..1,04Срок службы контроллера подходит к концу
1,04..1,05Очень плохое состояние снятого регулятора, но датчик еще в рабочем состоянии
Более 1,05Неудовлетворительное состояние, требуется срочная замена регулятора
Видео: диагностика ДМРВ мультиметром

Канал «Автоэлектрика ВЧ» предоставил видеоролик, в котором подробно описываются все тонкости процесса проверки расходомера тестером.

Что делать при низком уровне сигнала ДМРВ?

Диагностика ДМРВ при низком уровне сигнала производится следующим образом:

  1. Выполняется пуск силового агрегата.
  2. В меню диагностической утилиты выбирается пункт «Ошибки». В случае, если комбинация неисправности неактивна, надо зайти в подраздел «Диагностическая информация».
  3. Зажигание отключается, от расходомера отсоединяется разъем жгута.
  4. Производится включение системы зажигания (мотор запускать не нужно).
  5. С помощью мультиметра выполняется диагностика уровня напряжения между контактными элементами колодки расходомера. Надо считать показания тестера. Между пинами 2 и 3 напряжение должно составить более 10 вольт, между 3 и 4 — 5 В, между 3 и заземлением — 0 В. В случае, если полученные значения оказались другими, пользователю нужно устранить место обрыва или замыкания на заземление соответствующих линий.
  6. Выполняется отключение зажигания. С помощью тестера производится диагностика уровня сопротивления между выходом 5 разъема жгута и заземлением. Если полученный параметр составил около 4,6 кОм, то расходомер вышел из строя или его соединение неправильное. Если значение сопротивления около 0 Ом, то причина проблемы состоит в замыкании на заземление кабеля 4Ж или неисправности самого датчика. В случае, если полученный параметр составил более 100 кОм, неисправность заключается в выходе из строя расходомера или обрыве линии 4Ж.

Что делать при высоком уровне сигнала ДМРВ?

При высоком уровне сигнала ДМРВ выполняются следующие действия:

  1. В автомобиле отключается зажигание. От расходомера отсоединяется разъем датчика.
  2. Зажигание включается, мотор заводить не надо.
  3. С помощью мультиметра производится считывание показателей напряжения между контактными элементами колодки жгута. В идеале тестер должен показать более 10 вольт напряжения между выходами 2 и 3, 5 В — между пинами 3 и 4 и 0 В между выходом 3 и заземлением. При других параметрах пользователю нужно устранить обрывы и замыкания на «массу» соответствующих линий.
  4. Затем зажигание включается. Тестером производится замер уровня сопротивления между выходом 5 разъема жгута и заземлением. Если диагностика показала 0 вольт, то деталь подлежит замене. При других параметрах можно сделать вывод о замыкании контакта 4Ж на аккумулятор или выходе из строя блока управления.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

  • ветошь;
  • набор гаечных ключей;
  • очистительное средство;
  • отвертка, если ее применение требует демонтажа расходомера.
Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

  1. WD-40. Универсальное средство, использующееся в том числе для чистки.
  2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
  3. Спирт.
  4. Средство для очистки карбюраторных двигателей.
  5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
  6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух. Важно, чтобы в составе очистительного средства не было ацетона или эфира.

Алгоритм действий

Замена ДМРВ

Важно знать

ДМРВ приобретается для конкретной модели авто. Не рекомендуется использование аналогов, поскольку это может привести к сбоям в работе устройства.

Что понадобится?

Для выполнения задачи потребуются:

  • ключ-головка с воротком;
  • крестообразная отвертка;
  • гаечный ключ на 10;
  • новый ДМРВ.

Пошаговая инструкция

Видео: замена ДМРВ на ВАЗ

Канал «В гараже у Сандро» опубликовал видеоролик, в котором представлена инструкция по замене расходомеров на примере ВАЗ 2110, 2114, Калина, Приора и Гранта.

kodobd.top

Признаки и симптомы неисправности датчиков авто

Признаки, симптомы и причины неисправности датчиков в автомобиле

Доброго времени суток уважаемые читатели! В статье разберем какие датчики и за что отвечают в дизельных и бензиновых моторах, а так же характерные признаки их неправльной работы. Помните, что прежде чем ехать в СТО и паниковать, стоит потратить немного времени и постараться самому найти причину неисправности и устранить её.

Признаки неисправности датчика ДПДЗ

— на холостом ходу возможны высокие обороты, это наиболее характерный признак;
— заметное снижение мощности двигателя и ухудшение приемистости;
— при нажатии акселератора появляются рывки, провалы и подергивания;
— плавающие обороты на холостом ходу;
— при переключении передач, самопроизвольно глохнет двигатель;
— возможны перегревы двигателя;
— при ускорении наблюдается детонация.

(лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки во время сброса педали газа, понижение мощности и соответственно повышенный расход бензина).

на фото видно сильно изношенные дорожки

Причинами неисправности датчика ДПДЗ могут быть:
— окисление контактов, в данной ситуации надо взять специальную жидкость WD и безворсовой тканью почистить все контакты в колодке и под крышкой;
— изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя, в этой ситуации берем пинцет и аккуратно, совсем чуть чуть подгибаем контакты на целые дорожки;
— выходит из строя подвижный контакт, возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя;
— дроссельная заслонка на холостом ходу до конца не закрывается, в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.

Датчик дпдз редко выходит из строя, рядовой автовладелец не сможет диагностировать поломку, некоторые даже не знают где расположен сам датчик, он располагается напротив дроссельной заслонки.

Ошибка check выскакивает не всегда.

Рекомендуем статью про ремонт ДПДЗ, в ней рассмотрен один из способов восстановления его работоспособности.

Признаки неисправности клапана холостого хода

— неустойчивые обороты двигателя на холостом ходу;
— самопроизвольное повышение или снижение оборотов двигателя;
— двигатель глохнет при выключении передачи или холостом ходу;
— отсутствие повышенных оборотов при запуске холодного двигателя;
— снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).

К лапан холостого хода в таком состоянии нормально функционировать не сможет.

Ошибка check выскакивает не всегда.

Лучшей профилактикой считается периодическая чистка клапана холостого хода со снятием, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.

Признаки неисправности датчика ДМРВ

Датчик ДМРВ могут называть датчик массового расхода воздуха, мап или maf сенсор.

Признаки неисправности датчика дмрв или абсолютного давления во впускном коллекторе характеризуются:
— до 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход;
— провалы при разгоне и подтраивания;
— машина иногда глохнет на холостом ходу при резком нажатии педали газа;
— повышенный расход;
— неприятный запах выхлопа;
— хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика).

Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.

Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания он может долгое время.

Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.

Признаки неисправности датчика скорости

— спидометр не работает или дает неверные показания;
— нестабильный холостой ход;
— повышенный расход горючего;
— мотор перестает развивать полную мощность.
— стрелка указателя топлива почти мгновенно реагирует на колебания уровня топлива в баке т.к. компьютер думает, что автомобиль не движется, и меньше «сглаживает» показания датчика;
— одометр не наматывает пробег;
— АКПП при переключении скорости сбрасывается сама на нейтралку, или самопроизвольно нелогично переключается;
— машина перестает реагировать на педаль газа и идёт накатом;
— при городском движении при наборе скорости коробка резко повышает обороты и не ускоряется, не реагирует на другие режимы 2 и 1. Она как бы едет только на 1 скорости но не тормозит двигателем.

Принцип работы датчика скорости на всех автомобилях одинаковый и его можно восстановить самому, разберем на примере ремонт датчика скорости nissan cefiro. Датчик скорости располагается, в большинстве случаев, со стороны акпп.

Признаки и причины неисправности датчика детонации

— Приходит в неисправное состояние довольно редко. Чем сломается датчик, скорее что-то случится с его проводкой. Возможно, что-то случилось с ними, если при оборотах превышающих 3000 повысится чувствительность двигателя к тому, насколько качественное топливо в него заливают. Если топливо окажется некачественным, возникнет «стук пальцев».

датчик детонации

— симптомы неправильной установки угла опережения зажигания. Кто ездил на автомобилях с механической системой управления двигателя, тот знает, о чем я говорю. Стоит только на несколько градусов сместить УОЗ в раннюю или позднюю сторону, так двигатель либо потеряет динамику, так как будто вы едите на ручнике, либо начнет детонировать — звенеть при незначительной нагрузке или же «простреливать» в выхлопную систему. Все завит от детонационной стойкости залитого топлива и УОЗ при котором работает ваш двигатель.

К примеру (из опыта), мне встречалась Audi с V-образным двигателем с двумя датчиками детонации, которая наотрез отказывалась развивать полную мощность. Двигатель очень вяло набирал обороты, а павлодарские специалисты указывали на забитую топливную систему. Однако, при проверке на стенде, форсунки отлично распыляли топливо, а манометр показывал на эталонное значение давления в рейке. Но все же, при замере стробоскопом УОЗ выяснилось, что он смещен более чем на 10 градусов от нормального значения, которое описано в руководстве. Причиной всему был один из двух датчиков детонации на втором блоке двигателя.

Еще один интересный случай, связанный с неисправностью датчика детонации, был с двигателем Subaru. При покупке машина, подобно вышеописанной Audi, не развивала полную мощность. При этом двигатель работал очень ровно, топливная система (форсунки, бензобак) была абсолютно чистая и признаков каких либо неисправностей не было и вовсе. Однако хозяин автомобиля жаловался на то, что он и обычную инжекторную десятку обогнать не может. По опыту с Audi мы проверили датчик детонации на этом двигателе, но датчик оказался очень даже «живым». Сопротивления 540 кОм, как и положено по спецификации. На постукивания ДД реагировал живо — 30-40 мвольт.

Причина была найдена не скоро. На нескольких американских сайтах я нашел владельцев точно таких же автомобилей, которые тоже жаловались на ужасную динамику мотора. Но смышленые американцы быстро поняли, в чем дело и зашунтили цепь датчика детонации конденсатором, а были и те, кто особо с электроникой возиться не хотел и предпочел подкладку из куска резины, которую подкладывали под датчик. В результате чувствительность ДД снижалась и появление небольших вибраций в моторе вовсе игнорировалось. Таким образом, уже через несколько километров машина становилась резвой и динамичной.

Ошибка check выскакивает не всегда или пропадает.

Признаки неисправности датчика температуры охлаждающей жидкости

Электронная система управления устанавливает температуру двигателя пригодную для пуска на значение в ноль градусов Цельсия и на регулятор добавочного воздуха поступает соответствующая команда. В случае неисправности датчика температуры, пропорции воздуха и бензина в смеси будут далеки от оптимальных, что затруднит запуск двигателя в условиях низких температур. После того, как двигатель всё же удастся запустить, в течении двух минут электронный блок управления решит, что температура охлаждающей жидкости поднялась до 80 градусов. По этой причине играть педалью газа придётся не только при запуске, но и при прогреве двигателя.

датчик ОЖ

С этой же неисправностью проблемы будут и в жаркую погоду. При нагреве двигателя до температуры значение которой близко к максимально допустимому, блок управления будет предполагать, что температура тосола имеет нормально значение, и не предпримет мер по корректировке угла опережения зажигания. Произойдёт потеря мощности и возникнет детонация двигателя.

Рассмотри симптомы кратко:
— холостые обороты ниже нормы;
— неправильная работа вентиляторов автомобиля, включаются на холодный двигатель и не включаются когда требуется, в следствии чего возрастает температура;
— появление темного дыма из выхлопной трубы.

На большинстве автомобилей присутствуют 2-а датчика температуры ож, данные от первого идут на панель приборов, а от второго датчика зависит включение и выключение вентилятора радиатора.

Ошибка выскакивает не всегда.

Ответ на вопрос:
что делать с завышением или понижением импульсов датчика охлаждающей жидкости
Менять, чем скорее, тем лучше.

Признаки неисправности датчика положения распредвала

датчик распредвала

— коробка передач блокируется на одной передачи, обычно на первой, повторный запуск двигателя может решить проблему;
— автомобиль двигается рывками;
— автомобиль испытывает затруднительный разгон после 60 км/ч.
— двигатель периодически глохнет, особенно часто это происходит на холостых оборотах;
— возможны хлопки в системе выхлопных газов;
— исчезновение искры, завести двигатель не получится.

Признаки неисправности датчика положения коленвала

датчик коленвала

— при интенсивном разгоне появляется детонация;
— нестабильные обороты на холостом ходу;
— обороты автомобиля сами повышаются либо падают;
— автомобиль глохнет;
— не получается запустить двигатель.

Признаки неисправности катушки зажигания

Выходит из строя довольно часто.

Симптомами являются:
— возникающие провалы мощности;
— снижение общей мощности двигателя;
— неустойчивость в режиме холостого хода;
— провалы во время разгона, и даже отключение двух цилиндров.

Если расстояние до станции техобслуживания составляет несколько километров и вы можете до неё добраться, вам следует отключить соответствующие форсунки. В противном случае бензин, впрыскиваемый форсунками в нерабочие цилиндры, будет смывать масло. Последствия могут быть разные от забития картера до залегания уплотнительных колец.

Проверить можно способом отключения катушек зажигания по очереди, когда наткнетесь на неисправную катушку работа двигателя не измениться.

Признаки неисправности генератора

— при работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора;
— разрядка или перезаряд (выкипание) аккумуляторной батареи;
— тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе;
— значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности;
— посторонние звуки (вой, писк) исходящие от генератора.

Признаки неисправности адсорбера

Электромагнитный клапан продувки адсорбера устанавливается на всех современных автомобиля с целью предотвращения попадания паров топлива в атмосферу. Сам адсорбер, это некая емкость наполненная адсорбентом в которой и содержатся пары топлива. В качестве адсорбента чаще всего выступает активированный уголь.

Признаки неисправности клапана адсорбера:
— поломка может послужить выходом из строя клапана продувки;
— поломка может послужить выходом из строя топливного насоса;
— во впускном коллекторе могут накапливаться пары бензина, в следствии нарушается пропорция топливовоздушной смеси и двигатель теряет мощность;
— полная остановка двигателя.

autozona54.ru

ДМРВ: проверка и признаки неисправности

Устойчивость работы и экономичность двигателя во многом зависти от исправности и состояния датчиков ЭБУ. Одним из таких устройств является датчик массового расхода воздуха. Точность его показаний определяет качество приготовленной горючей смеси, а возникшая неисправность сразу скажется на работе силового агрегата. Для проверки работоспособности прибора существует несколько простых способов, позволяющих оценить его состояние, а в случае неисправности принять решение о ремонте или замене устройства.

Назначение и принцип работы ДМРВ

Схема ДМРВ

ДМРВ располагают после воздушного фильтра с целью определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали расход по величине отклонения лепестка относительно напора воздуха. Современные версии прибора работают на основе датчика, имеющего платиновый или кремниевый термоэлемент с платиновым напылением.

Принцип работы платинового элемента заключается в скорости его охлаждения потоком воздуха. Для регулировки разности температур между ним и воздухом подается электрический ток, величина которого регулируется. Более интенсивный обдув вызывает подачу более высокого напряжения. Для снижения степени загрязнения к элементу подведена система самоочищения.

Платина имеет высокую теплопроводность, благодаря которой объем воздуха, проходящий через воздуховод, рассчитывают по скорости остывания разогретого термодатчика. Воздух, даже пройдя фильтр, полностью не очищается от частиц сажи, пыли и смол, присутствующих в атмосфере. Чтобы уменьшить отложения, платиновый элемент при включении зажигания выжигает органический налет, разогреваясь до белого каления электрическим током.

Признаки неисправности ДМРВ

Засор сетки перед ДМРВ

Неисправность ДМРВ проявляется в следующих симптомах:

  1. Сигнализация об ошибке «Check Engine».
  2. Ухудшение динамики разгона авто.
  3. Повышенный расход горючего.
  4. Падение мощности двигателя.
  5. Плохой запуск двигателя на горячую.

Искажение показаний датчика расхода воздуха заставляет двигатель работать на обедненной смеси с потерей мощности. Длительная эксплуатация силового агрегата в таком режиме ведет к расплавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов. Поводом для проверки датчика должны послужить следующие признаки:

  1. Перегретая атмосфера под капотом из-за раскаленного выпускного коллектора.
  2. Снижение приемистости и тяги двигателя вместе с увеличением на 10-15% расхода бензина.
  3. Провалы во время старта или ускорения сменяются нормальной работой. При этом свечи должны быть заменены на заведомо рабочие.

Возможные причины неисправности ДМРВ

Горит Check Engine

Главная причина поломки датчика воздуха – это загрязнение платинового элемента частицами мусора, прошедшими через воздушный фильтр. Остальные поломки связаны с проблемой отсутствия или нарушения контактов проводов, подходящих к устройству. Проблема может заключаться в их обрыве, окислении, трещинах в гофрированном шланге, ведущего от расходомера к дроссельному модулю. О поломке в цепи ДМРВ сообщит лампа «CHECK ENGINE», но точно установить ее причину можно только на специализированном СТО.

Проверка ДМРВ

Выявление неполадок ДМРВ может быть выполнено следующими способами:

Снятие ДМРВ вместе с корпусом

1. Визуальный осмотр датчика. Устройство снимают и осматривают внутреннюю поверхность и воздуховод. Там не должно быть следов масла или конденсата, а поверхность оставаться сухой и чистой. Если присутствуют загрязнения, то устройство необходимо вычистить и устранить причину попадания грязи, после чего датчик должен работать правильно.

ДМРВ с отключенной фишкой

2. Отключить разъем, соединяющий датчик и блок управления, после чего двигатель перейдет в аварийный режим работы, в котором состав горючей смеси рассчитывается не по количеству потребляемого воздуха, а по положению дроссельной заслонки. После отключения датчика частота оборотов двигателя повышается до 1500 об/мин. Далее на автомобиле следует проехать. Если его динамика движения улучшилась, значит велика вероятность неисправности ДМРВ.

3. Замена штатного датчика на заведомо исправный, после чего оценивается работа двигателя. Если он ведет себя заметно лучше, то устройство нуждается в чистке или замене.

Проверка ДМРВ при помощи мультиметра

4. Проверка датчика при помощи мультиметра. Для этого измеряют входное напряжение с устройства, выставив на измерительном приборе постоянный ток и шкалу пределом в 2 В. Щупами касаются зеленого и желтого проводов разъема, которые со стороны лобового стекла будут первым и третьим по счету. В различных марках авто цвет проводки может быть разный, но порядок расположения один и тот же.

После на включенном зажигании (двигатель не запускать) проводят измерения. Новый датчик выдает напряжение 0,996-1,01 В. При ухудшении его состояния показатель возрастает, а величина 1,03-1,04 свидетельствует о скором выходе ДМРВ из строя. При напряжении выше 1,5 В прибор меняют на новый.

Возможно, что некорректная работа ДМРВ связана с установкой в ЭБУ модифицированной версии прошивки. Это проверяется установкой пластины, толщиной 1 мм под упор заслонки. При повышении оборотов двигателя отсоединяют клемму датчика. Если мотор продолжает работать – в неисправности виновен ЭБУ, который не реагирует на аварийный режим работы без ДМРВ.

Ремонт ДМРВ

Снятый ДМРВ

Любой загрязнитель снижает теплоотдачу платинового термодатчика и делает его показания неправильными. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не утруждая себя чисткой и проверкой прибора. Но в большинстве случаев процедура удаления грязи с платиновой поверхности оригинального датчика имеет смысл, так как стоимость нового устройства достаточно высока.

Жидкость LIQUI MOLY

Для этого используется жидкость в аэрозольном баллончике, применяющаяся для чистки карбюраторов. Перед началом процедуры ослабляют хомуты крепления, и датчик снимают с трубы воздуховода. Платиновую подложку аккуратно извлекают, отвернув пару винтов «звездочкой». Металлокерамику или тонкую проволочку обрабатывают средством, не касаясь детали руками. Расход жидкости и количество обработок выбирается по собственному усмотрению.

Альтернативной смесью для очистки может выступать раствор спирта и ацетона, который продувают вместе со струей очищенного сжатого воздуха. При обнаружении после разборки датчика черных пятен или сильной эрозии рабочей части, ее замачивают на несколько часов в ацетоне методом прикладывания к поверхности на несколько часов пропитанного тампона. После чистки и сборки прибор проверяют мультиметром. Часто работоспособность ДМРВ восстанавливается, хотя и на минимальном уровне.

voditelauto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
