Содержание

признаки неисправности и способы проверки

Коленчатый вал ДВС отвечает за преобразование возвратно-поступательных движений поршневой системы во вращательные. Датчик положения коленвала (ДПК) необходим для синхронной работы системы топливного впрыска и стартера двигателя. Электронный прибор сигнализирует о неисправностях в механизме подачи топлива двигателя и системе зажигания.

Содержание статьи:

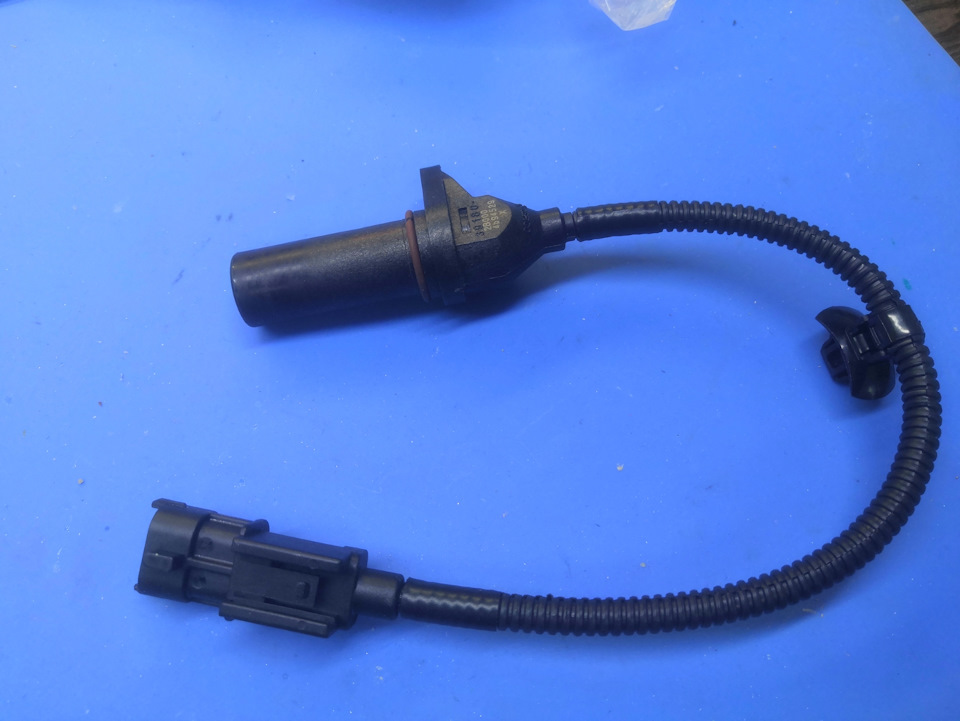

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

  • Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
  • Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
  • Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
  • Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

Статья по теме: Почему горит лампа давления масла на холостом ходу и что надо делать

ДПК бывают трех типов:

  1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
  2. Использующие эффект Холла (цифровые).
    Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
  3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см).

Признаки неполадок датчика

Если датчик КВ неисправен, то показателем его поломки может быть ряд симптомов, свидетельствующих о том, что устройство должно быть в срочном порядке проверено и заменено.

ДВС не запускается

После поворота ключа в замке зажигания или попытки запуска ДВС другим способом — силовой агрегат не запускается. Поломка ДПК является причиной отсутствия искры в системе зажигания, в результате — не происходит синхронизация с топливной подачей и мотор не заводится. В данном случае поможет только полноценная замена датчика на новый.

Двигатель постоянно глохнет

ДВС глохнет на «нейтралке» или во время движения автомобиля. Это говорит о том, что ДПКВ работает нестабильно или вот-вот выйдет из строя. В этой ситуации следует как можно скорее посетить СТО или устранить проблему самостоятельно;

Мотор работает неустойчиво (детонация), плавают обороты

Работа мотора нестабильна, при больших нагрузках на силовой агрегат (резкое ускорение или плавают обороты холостого хода) может возникать детонация. Когда есть проблема с работой ДВС на приборной панели загорается соответствующий индикатор «Check», сигнализирующий о неполадках;

Падение или внезапное повышение оборотов двигателя. Неисправный ДПКВ провоцирует неконтролируемый впрыск топлива в систему, в результате чего мотор начинает «троить»;

Снижение мощности автомобиля

Еще может наблюдаться снижение мощностных характеристик мотора. Из-за некорректной работы датчика коленвала двигатель работает в холостую даже на повышенных передачах, разогнать авто до нужной скорости практически невозможно. Это происходит из-за отсутствия синхронности между механизмом топливного впрыска и ЭБУ.

Это надо знать: Признаки, причины и последствия перегрева двигателя автомобиля

Важно знать, что все перечисленные признаки, могут также быть спровоцированы выходом из строя и других компонентов ДВС. Поэтому прежде чем снимать, ремонтировать и менять датчик КВ следует провести диагностику других устройства, например, ДПРВ, который работает с ДПКВ в паре.

Как проверить датчик положения коленчатого вала

Есть несколько способов диагностирования неполадок ДПКВ. Рассмотрим самые популярные из них.

Проверка при помощи измерительного прибора — мультиметра

Подключив его к вызывающему подозрения в исправности датчику нужно измерить сопротивление. Нормой считается показатель равный от 560 до 745 Ом, но лучше прочитать «мануал» конкретной марки автомобиля, так как для разных моделей значения нормы могут отличаться.

Обратите внимание, что для того чтобы провести измерение сопротивления — датчик нужно снять.

Применение осциллографа

Здесь все происходит почти по той же схеме что и с мультиметром. Осциллограмма проверки отображает  любой дефект в работе датчика. Измерительный прибор подключается к снятому ДПК и производится диагностика.

В первую очередь следует обратить внимание на показатели напряжения, если оно не соответствует нормативам, заявленным в паспорте авто (обычно 5 или 12 В), значит ДПК сломан, и подлежит замене.

Тестирование значения индуктивности

Это комплексный и точный метод определения неполадок ДПК, но наиболее сложный. Для замера индуктивности помимо мультиметра, понадобятся дополнительные измерительные приборы: вольтметр, сетевой трансформатор и мегаомметр.

В этом случае производится комплексный замер всех электронных характеристик датчика: сопротивление, напряжение, индуктивность. Все результаты сопоставляются с нормой и анализируются в комплексе, на основании чего делается вывод о работоспособности устройства.

В заключение, стоит отметить, что езда на авто с неисправным датчиком положения коленчатого вала небезопасна, так как может привести к выходу из строя мотора в самый неподходящий момент.

как прозвонить устройство мультиметром и проверить тестером положение коленчатого вала

ДПКВ представляет собой устройство, предназначенное для синхронизации топливных форсунок, а также зажигания в системе впрыска горючего. Если сломался или выходит из строя датчик коленвала, признаки неисправности позволят определить поломку для своевременного ремонта и замены устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

  • 1 — капроновый каркас устройства;
  • 2 — магнитные сердечники, эти элементы выполнены из стали;
  • 3 — комплект обмотки, для которой применяется утонченный медный кабель;
  • 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.
Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

  1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
  2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
  3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
  4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
  5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки.
    Последняя выполняет подачу горючего в системе зажигания.

Если датчик положения коленвала работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

  1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
  2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
  3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Где находится датчик коленвала?

Контроллер устанавливается в моторном отсеке на специальном кронштейне. Последний располагается в центральной части вала на приводном устройстве генераторной установки. На современных машинах ДПКВ обычно располагается не впритык, а с небольшим зазором рядом с зубчатым валом. Последний составляет 1-1,5 мм.

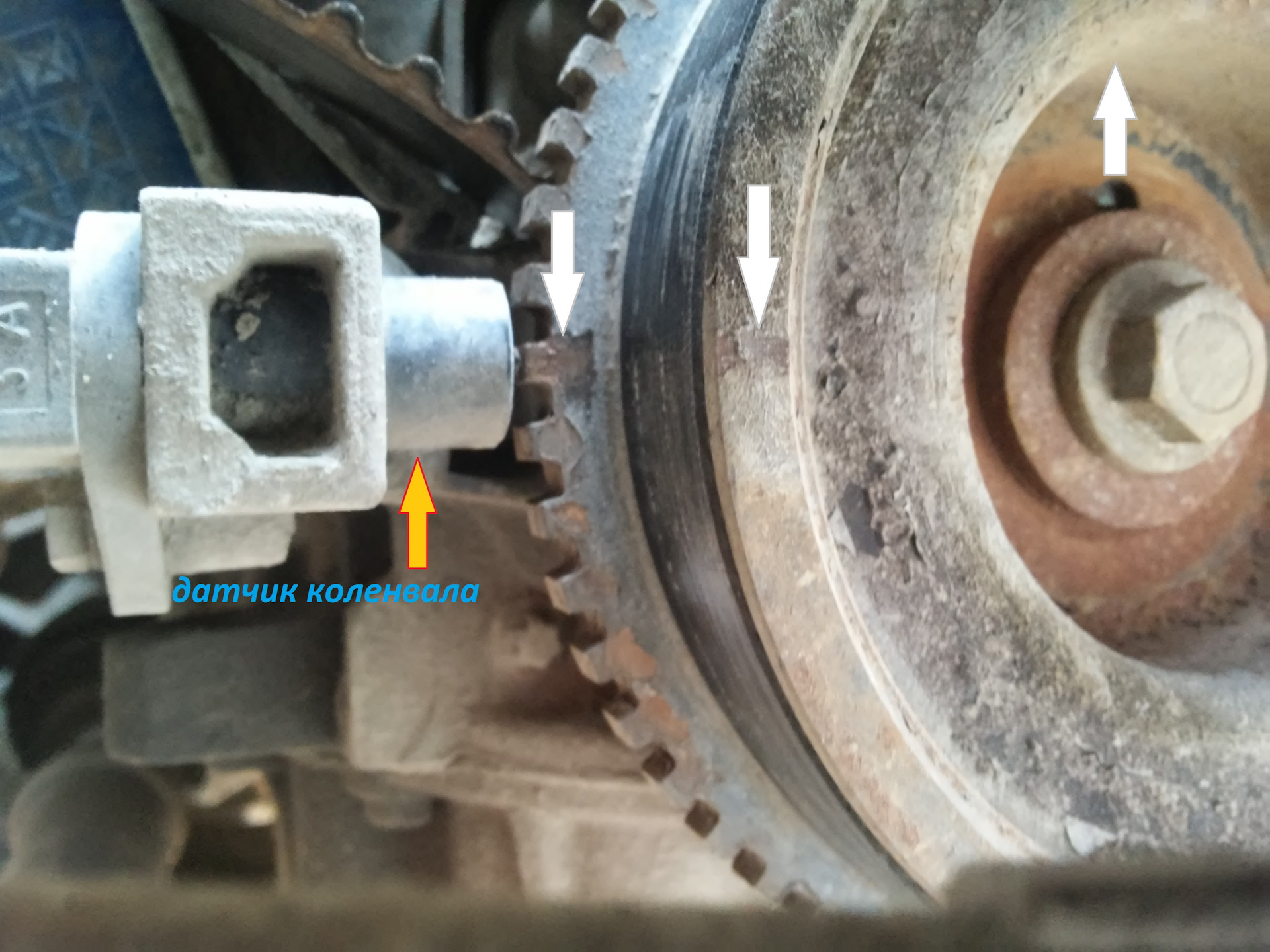

Расположение ДПКВ рядом с задающим валом

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

  1. Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
  2. Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
  3. Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
  4. Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
  5. Заметно падают аэродинамические свойства и характеристики машины.
  6. Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
  7. При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата. К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему. Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Как проверить ДПКВ на работоспособность?

Проверка работы ДПКВ может быть выполнена тремя способами:

  • мультиметром либо другим аналогичным тестером;
  • посредством комплексной проверки;
  • с помощью осциллографа.

Диагностика датчика положения коленвала омметром

Используя омметр, можно прозвонить обмотку контроллера для замера величины сопротивления. При отсутствии омметра допускается применение мультиметров. В результате диагностики на рабочем датчике параметр сопротивления должен составить от 550 до 750 Ом.

Сам процесс прозвона заключается в замере величины сопротивления катушки в индуктивном контроллере. Если этот элемент устройства неработоспособен, то неисправность отразится на рабочем параметре сопротивления. Поэтому перед выполнением проверки надо выставить необходимый диапазон и произвести диагностику корректности функционирования устройства посредством щупов.

Метод проверки датчика коленвала с помощью омметра считается самым простым в плане реализации, но он не может дать 100-процентный результат.

Николай Ваганов продемонстрировал процедуру диагностики ДПКВ посредством мультиметра.

Комплексная диагностика датчика положения коленвала

Если обнаружены в работе датчика коленвала признаки неисправности, можно прибегнуть к методу комплексной проверки. Такой вариант диагностики является сложным в плане реализации, но более точным. Для его выполнения потребуется комплекс приборов и оборудования, имеющийся не на каждом СТО.

Для реализации задачи понадобится:

  • мегомметр;
  • сетевое трансформаторное устройство, будет применяться для расшифровки информации;
  • традиционный образец устройства для замера индуктивности;
  • мультиметр либо цифровой вольтметр.

При выполнении комплексной диагностики датчика коленвала рекомендуется поддерживать температурный режим в районе 20-22 градусов. Это условие требуется для обеспечения корректных значений, которые будет выдавать оборудование.

Особенности проведения комплексной диагностики устройства:

  1. Посредством омметра либо другого тестера выполняется диагностика рабочей величины сопротивления.
  2. Используя устройство для замера индуктивности, производится измерение величины индукции на обмотке контроллера. Если датчик работоспособен, то полученная величина должна составить в районе 250-400 мГн.
  3. Затем выполняется процедура измерения величины сопротивления на изоляционном слое. При подаче напряжения 500 вольт значение рабочего параметра должно быть около 20 мОм. Сетевое трансформаторное устройство потребуется в случае появления периодического намагничивания контроллера. Если устройство исправно, то все полученные в результате проверки значения будут находиться в установленных пределах.

Канал Автоэлектрика ВЧ показал еще один уникальный вариант диагностики контроллера — с использованием гаечного ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что выполняется проверка не только комплектующей запчасти для коленчатого вала, но и его конструкции при функционировании двигателя. Суть диагностики состоит в подключении осциллографа к контроллеру и мониторинга сигналов посредством пиктограмм, которые отходят от него. При выполнении проверки не нужно снимать датчик с силового агрегата, поскольку все действия будут выполняться на запущенном ДВС.

Алгоритм диагностики:

  1. Кабель с черным зажимом соединяется с массой или «землей» силового агрегата автомобиля.
  2. Затем производится монтаж пробника щупа к сигнальным контактам непосредственно контроллера. Подключение выполняется по параллели. Чтобы определить сигнальный выход, соответствующий разъем должен иметь маркировку с символом А.
  3. Следующим этапом будет подключение второго щупа диагностического оборудования. Разъем соединяется с аналоговым входом с компьютером или ноутбуком. На последнем должно быть заранее установлено и настроено программное обеспечение.
  4. При корректном соединении всех электроцепей на экране ПК появится сигнал от осциллографа. Он будет выполнен в виде графика. Напряжение импульса определяется на входе диагностирующегося контроллера.
  5. Для выполнения диагностики на оборудовании надо указать особый режим вывода графика. Этот режим именуется как Inductive Crankshaft. После установки всех параметров производится запуск силового агрегата. Затем выполняется мониторинг всех параметров от контроллера.

При получении импульса от контроллера, не соответствующего номинальным параметрам, силовой агрегат будет заметно подергиваться. При запуске мотора могут проявляться трудности.

Появление таких дефектов при мониторинге выходных импульсов у контроллера сообщит о следующих неполадках:

  • неисправности в работе конструкции контроллера;
  • неполадки в работе элемента, предназначенного для работы с синхронизирующим валом;
  • неисправности в зубчиках.

Точно определить, какой из компонентов неработоспособен, получится после полной диагностики типа изменения импульсных волн. Обычно замене подлежит не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал Диагностика автомобилей рассказал об особенностях проверки ДПКВ с использованием карманного осциллографа.

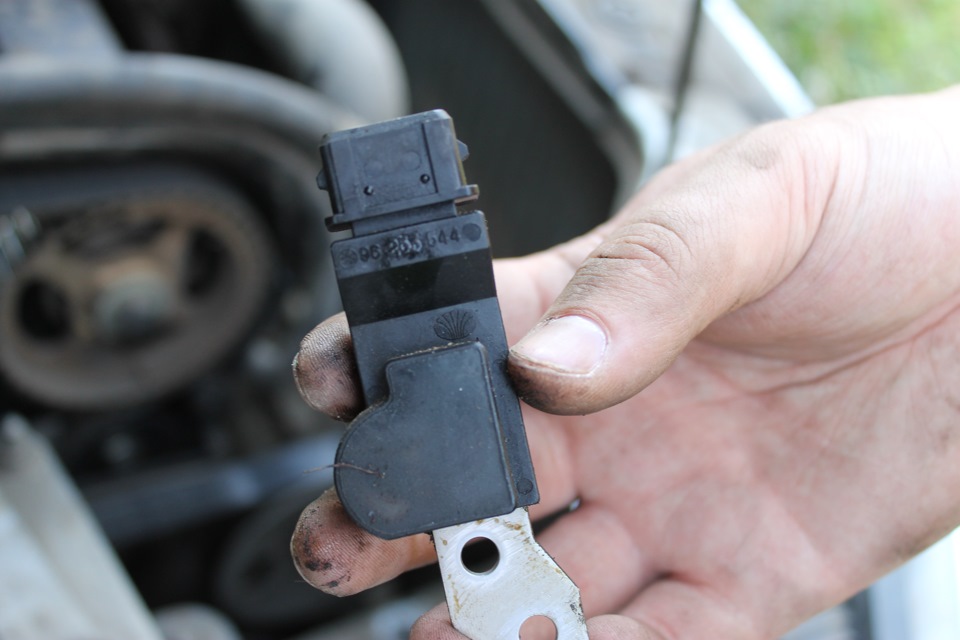

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

  1. Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
  2. С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
  3. Сам контроллер демонтируется.
  4. Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
  5. После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Канал В гараже у Сандро рассказал об особенностях замены контроллера в автомобилях ВАЗ десятого семейства, а также Калине, Гранте и Приоре.

Датчик коленвала – признаки неисправности этого важного узла авто

ДПКВ является неотъемлемой частью любого транспортного средства. Неработоспособность этого элемента может пагубно отразиться на функционировании двигателя. Сейчас мы расскажем вам, что такое датчик положения коленчатого вала, как обнаружить его поломку и как его правильно протестировать.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое ДПКВ?

ДПКВ — это электромагнитное устройство, определяющее синхронизацию функционирования топливных форсунок и системы впрыска. В системе впрыска топлива это устройство является одним из самых основных, поскольку без него работа системы в принципе невозможна.

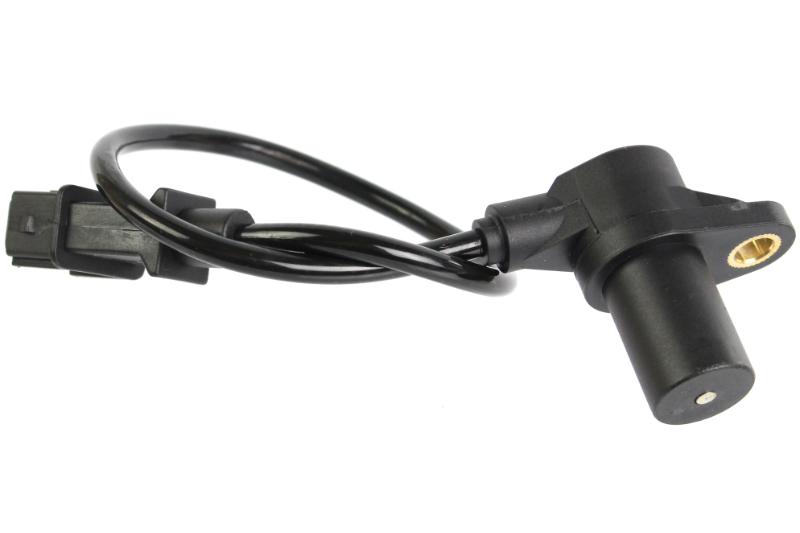

Вышедший из строя ДПКВ

Поломки этого датчика со временем станут причиной появления сбоев в работе мотора. И хотя такие поломки не особо часто встречаются на практике, если вы решили отправиться в дальнюю дорогу, лучше иметь в запасе рабочее устройство. Ведь в случае его поломки езда на машине будет невозможной.

ДПКВ располагается около вала привода генератора при помощи специальных креплений. Он должен быть установлен с небольшим зазором между самим устройством и зубчатым валом. В идеале этот зазор не должен превышать 1 мм, а выставляет он при помощи подбора определенных шайб. Принцип работы регулятора заключается в том, чтобы передавать определенные показания, по которым контроллер будет определять, в какой конкретно цилиндр следует подавать горючую смесь и с каким интервалом.

Этот регулятор — индуктивного типа. ДПКВ реагирует на прохождение зубчиков вала.

Как выявить неисправности?

 Загрузка ...

Далее поговорим о признаках поломки. Каковы основные симптомы неисправности датчика коленвала? Такой вопрос является актуальным. Основными признаками выхода из строя регулятора положения коленчатого шкива можно назвать:

  1. Детонирование двигателя (стук гидрокомпенсаторов) при больших нагрузках или езде в гору на пониженных оборотах.
  2. Мотор стал работать менее устойчиво. В частности, на холостом ходу вы заметите падение и резкое увеличение оборотов. Кроме того, ваше транспортное средство может заглохнуть на холостом ходу как во время езды, так и при стопе на светофоре.
  3. Мотор не может работать на полную мощность, и это падение оборотов вы сможете заметить без приборных показаний. Мощность двигателя может периодически падать и подниматься, вне зависимости от каких-либо факторов.
  4. Значительное снижение динамических характеристик транспортного средства.
  5. С запуском двигателя внутреннего сгорания могут возникнуть проблемы.
  6. Кроме того, одним из самых заметных признаков поломки данного регулятора, как указано ранее, является невозможность запуска мотора.
  7. Еще один признак неисправности датчика положения коленчатого вала — пропадает искра, не совсем отсутствует, но периодически не появляется.

Разумеется, такие неисправности могут свидетельствовать и о других неполадках в работе мотора. К примеру, падение мощности и оборотов может говорить о засорении бензонасоса или поломке топливного фильтра. Но информация, приведенная ниже, поможет вам продиагностировать устройство.

Как проверить работоспособность?

Чтобы сделать это, можно воспользоваться несколькими способами. Всех их мы рассматривать не будет, а уделим время только двум, самым основным и наиболее точным способам. В любом случае, для выполнения диагностики вам необходимо демонтировать элемент, чтобы проверить его работоспособность. При демонтаже регулятора положения коленчатого шкива следует визуально осмотреть его — возможно, неисправности скажут сами за себя.

Зачастую визуальный осмотр дает возможность выявить определенные повреждения корпуса элемента, а также состояние самой колодки и непосредственно контактов. Если регулятор слишком грязный, его нужно промыть спиртом, поскольку его контакты всегда должны быть в чистоте. Если этот метод диагностики не помог обнаружить поломку, то следует проверить датчик более тщательно.

Первый способ

При помощи омметра можно произвести замер показателя сопротивления обмотки устройства синхронизации. Если регулятор вашего автомобиля находится в рабочем состоянии, то показатели омметра должны варьироваться в районе 550 — 750 ом.

Вольтметр для диагностики

Но перед тем, как приступить к диагностике регулятора положения шкива, уточните в мануале к вашей машине точный диапазон показателей для ДПКВ. Производитель указывает этот нюанс наиболее точно и вам нужно будет ориентироваться по нему. Если полученные результаты отличаются от тех, которые указаны в инструкции, то ДПКВ необходимо заменить, поскольку он является неисправным.

Второй способ

Этот метод позволит более точно определить состояние компонента. Чтобы протестировать устройство, вам потребуется:

  • цифровой вольтметр;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • сетевой трансформатор.
Мегаомметр для диагностики прибора

Чтобы показатели были более точными, рекомендуется осуществлять диагностику при температуре воздуха не менее 20 и не более 22 градусов.

Сначала следует замерить показатель индуктивности обмотки регулятора. Для этого используйте измеритель индуктивности. Нормальные показания должны варьироваться в районе 200 — 400 мегагерц.

Используя мегаомметр, следует осуществить диагностику показателя изоляции. Если уровень напряжения составляет около 500 вольт, то показатель изоляции не должны превышать 20 мегаом.

Измеритель индуктивности для диагностики

Сетевой трансформатор потребуется в тех случаях, если в ходе диагностики устройства произойдет случайное намагничивание шкива синхронизации. Проанализировав полученные результаты, вы сможете сделать вывод о работоспособности ДПКВ или его выходе из строя. Как видите, такой способ проверки регулятора положения шкива требует определенных знаний.

Видео от Рамиля Абдуллина «Самостоятельная диагностика ДПКВ»

О том, как своими силами осуществить диагностику регулятора в домашних условиях, вы узнаете из видео.

Симптомы неисправности датчиков распредвала и коленвала — Полезные статьи



Место нахождения распределительного вала и модель автомобиля служат основополагающими моментами при определении принципа работы датчика распределительного вала. Сам датчик распредвала оснащен функцией определения углового положения ГРМ, который соответствует положению коленвала. Система управления получает информацию от датчика кулачкового вала.

Для того чтобы проверить исправность датчика распредвала, необходимо ознакомится с перечнем основных, классических неисправностей и их признаков.



Причины поломки датчика распредвала:

  • датчик сместился из-за разрушения ушек крепления
  • существенно повысилась температура двигателя
  • вышел из строя зубчатый диск датчика импульса
  • появились короткие замыкания во внутренней схеме датчика

К основным признакам поломки датчика распредвала относятся:

  • повышение расхода горючего
  • зафиксирован код неисправности
  • электронный БУ работает в аварийном режиме
  • загорается контрольная лампочка работы двигателя на панели приборов

Обнаружить поломку датчика поверхностным осмотром практически невозможно, для этого нужно провести тестирование на СТО, в процессе которого будет предоставлен полный список неисправностей.

При внешнем осмотре можно только определить внешнюю деформацию датчика, провести его чистку и проверить электрическую цепь. Датчик распределительного вала при обнаружении неполадок нужно заменить.

Датчик коленвала состоит из капронового каркаса, который обмотан медным проводом и крепится на стальном сердечке. Сам провод изолирован эмалью, роль герметика играет компаудная смола. При работе датчик отправляет сигналы ЭБУ о работе, а также положении коленчатого вала.

К признакам неисправности датчика коленвала относятся:

  • обороты с признаками неустойчивости во время холостого хода
  • обороты повышаются либо понижаются неконтролируемо
  • при динамической нагрузке возникает детонация в моторе
  • заметное снижение мощности двигателя
  • снижение динамики автомобиля во время движения

Исправность датчика коленвала проверяется несколькими способами, для этого необходимо иметь специальные приборы.

Провести проверку датчиков распредвала и коленвала вы всегда можете на нашем сервисе. Современное оборудование позволяет быстро и точно определить наличие неполадок и заменить необходимые детали.

Как проверить датчик коленвала 3 лучших способа

Статьи на похожую тематику

Содержание статьи

Устройство датчика коленвала

Коленчатый вал
это металлическая деталь сложной формы, имеющая шейки для крепления шатунов. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.
Датчик положения коленвала (ДПКВ)
это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

В самом конце статьи вас ждет подборка видео проверок!

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

  • Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
  • Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
  • Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

  • момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
  • замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

  • Угол поворота распредвала;
  • угол опережения зажигания;
  • объем подачи топливной смеси;
  • Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

  • Симптом №1 Снижение динамических характеристик;
  • Симптом №2 Провалы при интенсивном ускорении;
  • Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
  • Симптом №4 Во время движения обороты могут самопроизвольно меняться;
  • Симптом №5 Нестабильный холостой ход;
  • Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
  • Симптом №7 Все пункты прогрессируют;
  • Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

  • 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
  • 2. запустить программу для диагностики;
  • 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
  • 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

  • 1. мультиметр имеющий функцию измерения индуктивности;
  • 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
  • 3. мегаомметр;
  • 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Подборка видео


Датчик коленвала признаки неисправности

Признаки неисправности датчика коленвала ВАЗ-2114 фото и видео

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

  • Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
  • Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
  • Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.
Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

  • Нестабильный режим на холостом ходу.
  • Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
  • Потеря мощности.
  • Провалы при разгоне.
  • Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

  • Деформация или разрушение корпуса.
  • Короткое замыкание, которое привело к повреждению обмотки.
  • Износ.
Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

  1. При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
  2. Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
  3. При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

    Осциллограмма проверки датчика коленвала

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

Основные неисправности

Традиционно для большинства электроприборов бортовой сети некоторые симптомы неисправности датчика коленвала определяются визуально. Например, если загорелся Check на приборной панели, у водителя имеется прибор для считывания кода ошибки, контроллер покажет кол 19 или 35.

Гораздо чаще найдутся другие неисправности:

  • самопроизвольное глушение двигателя;
  • отсутствие запуска;
  • экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).

Одним из доступных для самостоятельной диагностики способом в этом случае является «прозвон» тестером. Внутреннее сопротивление обмотки датчика должно укладываться в пределы 500 – 800 Ом.

Потребоваться ремонт может при механических повреждениях прибора. Например, если на поверхность венца маховика попала грязь, сторонние предметы, сигнал будет ими искажен.

Диск синхронизации может случайно намагнититься во время диагностики. В этом случае ремонт заключается в размагничивании по специальной методике с помощью трансформатора на СТО.

Если сопротивление обмотки катушки не соответствует указанным параметрам, владелец авто обычно узнает об этом по косвенным признакам:

  • обороты скачут произвольно;
  • пропадает динамика движения либо теряется мощность ДВС;
  • на холостом ходу обороты «плавают»;
  • во время работы возникают детонации.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ – мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Расположение ДПКВ

Даже при плотной компоновке узлов и агрегатов машины под капотом, производители стараются обеспечить доступность ДПКВ для быстрой замены в дороге. Поэтому понять, где находится датчик коленвала, достаточно просто:

  • он расположен между шкивом генератора и маховиком;
  • провод достаточно длинный, чтобы свободно подключить его в бортовую сеть;
  • на посадочном месте имеются прокладки регулировочные для выставления зазора 1 – 1,5 мм.

Местонахождение датчика коленвала

Благодаря головке под ключ снять датчик сможет, даже начинающий водитель.

Определение неисправности

Если говорить об устройстве электронной системы, отвечающей за стабильную работу силового агрегата, единственным ее элементом, который может привести к полной неработоспособности силового агрегата, является только датчик коленвала.

Выход из строя этого узла может быть обусловлен множеством причин. В большинстве современных моделей автомобилей реализована система электронной диагностики работоспособности всех элементов и в случае неработоспособности датчика водитель будет оповещен об этом при помощи специальной лампочки, расположенной приборной панели. Если такая лампочка отсутствует, то определить неисправность можно по ряду признаков:
— Резкое падение мощности силового агрегата, которое заметно даже невооруженным глазом;
— Нестабильное количество оборотов;
— Возгорание двигателя во время движения;
— Мотор не запускается при включении зажигания;
— Нестабильная работа силового агрегата в режиме холостого хода или полное его отсутствие.

Если вы заметили один из вышеперечисленных признаков, то нет необходимости обращаться в сервисный центр для прохождения диагностики, поскольку все необходимые действия вы можете выполнить самостоятельно.

Для определения неисправности КПКВ существует несколько методов, основное различие которых заключается в типе используемого измерительного прибора. Одним из наиболее простых является измерение величины зазора между сердечником и синхронизирующим диском. Допустимая рабочая величина находится в пределах от 0,6 до 1,5 миллиметра. Помимо этого, рекомендуется осмотреть прибор на наличие микротрещин и каких-либо механических повреждение. Если визуальный осмотр ничего не показал, то следует выполнить диагностику электрической схемы датчика.

Первым делом, необходимо измерить сопротивление медной обмотки при помощи омметра. Если датчик находится в исправном состоянии, то сопротивление должно находится в диапазоне 550-700 Ом. Если показания прибора выходят за пределы допустимых значений или вообще не выдает никаких результатов, то это говорит о поломке этого электронного узла.

Другой метод диагностики заключается в измерении сопротивления всех узлов датчика таких, как обмотка и изоляция, а также уровня намагниченности прибора. Сделать это можно при помощи специальных измерительных приборов, предназначенных для этих целей. Стоит отметить, что для получения более достоверных результатов во время измерения необходимо производить диагностику в теплом помещении. Если все результаты соответствуют норме, то следует приступить к поиску других возможных причин, из-за которых автомобиль может не заводиться.

Типовые неисправности датчика положения коленвала.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя… Нарушения параметров выходного сигнала датчика положения коленчатого вала могут быть вызваны неисправностью как самого датчика, так и неисправностью задающего синхродиска.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с намагниченным синхродиском.

В случае, если синхродиск в процессе эксплуатации автомобиля намагничивается, пуск двигателя становится затруднителен, появляются перебои в работе двигателя при работе на высоких оборотах. Намагниченность синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется в различии формы положительной и отрицательной полу волн синхроимпульсов.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с задающим синхродиском, имеющим значительные торцевые биения.

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала при пере коммутации выводов A и B в разъёме кабеля, идущего к датчику.

В случае перестановки местами выводов A и B в разъёме подключенного к датчику коленвала кабеля вследствие неквалифицированного проведения ремонтных работ, осциллограмма напряжения выходного сигнала датчика инвертируется. Такая неполадка приводит к тому, что двигатель глохнет сразу после пуска. В этом случае, осциллограмма отличается только в момент прохождения сектора синхродиска с вырезом мимо датчика. При правильном подключении электропроводки к датчику коленвала , полярность последней полу волны синхроимпульса перед пропуском двух зубьев отрицательна, а полярность первой полу волны синхроимпульса после пропуска двух зубьев положительна. В случае, если сигнал от датчика положения коленчатого вала отсутствует или очень мал по амплитуде, блок управления двигателем не обеспечивает подачу топлива и искрообразование, из-за чего запуск двигателя становится невозможным. Сигнал от датчика положения коленчатого вала может не поступать к блоку управления двигателем по одной или нескольким причинам: обрыв обмотки датчика коленвала  или повреждение электрического разъёма датчика; обрыв / замыкание кабеля идущего к датчику; большой зазор между торцом датчика и зубьями диска; зубчатый диск отсутствует либо разрушен резиновый демпфер диска.

Новости из мира УАЗ - Как узнать о неисправности датчика коленвала

Датчик коленвала предназначен для синхронизации работы системы зажигания и топливных форсунок. В случае выхода устройства из строя, нарушается стабильность работы подачи топлива, либо происходит полное прекращение подачи топлива, что может стать причиной остановки работы мотора и невозможности завести его повторно.


Работающий датчик позволяет микроконтроллеру определять положение поршней в цилиндрах. На коленвале установлено зубчатое колесо с двумя пропущенными зубчиками. При прохождении рядом с датчиком, зубчики искажают его магнитное поле, в результате чего формируются специальные импульсы в катушке индуктивности. Отсутствующие зубчики – это стартовая точка определения микроконтроллером исходного положения коленчатого вала. Компьютер автоматически считает число импульсов, проходящих от датчика, а также определяет положение коленвала, на основе чего рассчитывается время для срабатывания системы зажигания и топливных форсунок.

Датчик располагается в кронштейне, который установлен в области шкива привода генератора. Он монтируется с небольшим зазором в районе 1-1,2 мм возле зубчатого шкива. Такое местоположение очень неудобно для проникновения, потому к нему присоединен провод длиной 70 см с необходимыми разъемами. Для выставления необходимого положения требуется регулировка шайб между посадочным гнездом данного элемента.

Существует целый ряд ошибок транспортного средства, которые могут свидетельствовать о выходе датчика из строя, а именно:

  1. Быстрое снижение мощности машины, которое определяется физически, без применения измерительных и диагностических устройств.
  2. Произвольное снижение или увеличение оборотов мотора.
  3. Детонация во время динамической нагрузки в двигателе.
  4. Двигатель не включается при повороте ключа.
  5. При движении транспортного средства на холостом ходу происходят неустойчивые обороты мотора.
  6. Полное отсутствие холостого хода транспортного средства.

При этом не обязательно обращаться к специалистам при необходимости точно убедиться в неисправности датчика коленвала, это можно сделать самостоятельно. Для этого можно использовать несколько доступных вариантов действий, которые различаются видом применяемых приборов.

Пожалуй, один из самых простых способов диагностики предполагает предварительный демонтаж проверяемого устройства. Для этого необходимо сделать сначала отметки об изначальном положении датчика. Рекомендуется также осуществить контроль зазора между диском синхронизации и сердечником. Величина этого зазора должна составлять в диапазоне от 0,6 до 1,5 мм.

После демонтажа необходимо проверить датчик на наличие видимых повреждений. Чтобы лучше рассмотреть устройство, измеритель вместе с его контактами рекомендуется

тщательно протереть тряпкой, обильно смоченной в спирте. Если визуальный осмотр не позволил выявить никаких повреждений и неисправностей, то необходимо переходить к проверке электрической схемы.

Для диагностики требуется проверка сопротивления обмотки на катушке с использованием омметра. Если на табло устройства отображается цифра в диапазоне 550-700 Ом, то это свидетельствует об исправности датчика. Если же прибор показывает другие цифры, либо устройство вообще не реагирует на измерения, то измеритель положения коленчатого вала неисправен.

Существует также методика более тщательной проверки, при которой изучается:

  • сопротивление обмотки;
  • сопротивление изоляции;
  • намагниченность измерителя.

Чтобы выполнить такую диагностику необходимо использовать специальное оборудование, включая: мегомметр, сетевой трансформатор, цифровой вольтметр, а также устройство для измерения индуктивности.

При этом важно знать, что изменения будут более точными и актуальными, если они будут проведены при температуре окружающей среды не выше 20 градусов Цельсия.

Если проверка не позволила выявить никаких проблем с датчиком, то необходимо перейти к исследованию шкива. В некоторых случаях проблема заключается в том, что шкив не плотно установлен на вале. Это может привести к неправильной подаче измерителем импульсов. Еще одна распространенная причина проблемы – колесо с зубьями, в некоторых случаях один или несколько зубьев могут отломиться.

Однако на практике до глубокой проверки датчика дело доходит крайне редко. В большинстве случаев для выявления неисправности достаточно проведения ранее описанной простой диагностики с визуальным осмотром и использованием омметра.


6 признаков неисправности датчика положения коленчатого вала, расположение и стоимость замены

Современные автомобили забиты датчиками, которые поддерживают все в рабочем состоянии. Но хотя вся эта электроника создает гораздо более эффективные и мощные транспортные средства, они также могут вызвать огромную головную боль, когда что-то пойдет не так.

Один из самых важных датчиков в вашем автомобиле - датчик положения коленчатого вала. Но что делает этот датчик, где его найти и сколько стоит его замена? Мы ответим на все эти и другие вопросы в этом подробном руководстве.

Признаки неисправности датчика положения коленчатого вала

  1. Проверьте свет двигателя
  2. Чрезмерная вибрация двигателя
  3. Пониженная мощность двигателя
  4. Проблемы с запуском автомобиля
  5. Двигатель глохнет
  6. Пропуски зажигания двигателя

Но хотя это наиболее частые симптомы, они не единственные признаки, которые могут указать вам в сторону неисправного датчика положения коленчатого вала. Мы подробно рассмотрим шесть наиболее распространенных симптомов, приведенных ниже, чтобы помочь вам диагностировать свой автомобиль.

Проверить свет двигателя

Безусловно, наиболее частым признаком неисправного датчика положения коленчатого вала является контрольная лампа двигателя. Хорошая новость заключается в том, что если у вас есть индикатор проверки двигателя, значит, ваш ECM вернулся к измерениям по умолчанию.

Хотя это может вызвать несколько проблем с производительностью, оно должно помочь предотвратить дальнейшее повреждение. Однако чем дольше вы будете оставлять проблему без внимания, тем хуже она станет.

Чрезмерная вибрация двигателя

Если в вашем двигателе неисправен датчик положения коленчатого вала, то он не оптимизирует работу.Хуже того, он может использовать неверные показания для определения топлива и момента зажигания. Если ECM не отсчитывает время правильно, вас ждет ухабистая поездка.

Хуже того, проблема будет только усугубляться, пока вы ее не исправите, и это только вопрос времени, когда возникнут новые повреждения.

Пониженная мощность двигателя

Независимо от того, есть ли у вас индикатор проверки двигателя или нет, неисправный датчик положения коленчатого вала приведет к снижению производительности двигателя. Будь то значения по умолчанию или полностью неправильные значения, любое меньшее, чем оптимальное время, приведет к снижению вашей общей производительности.

Максимальная скорость и ускорение - две наиболее важные области, в которых вы увидите снижение производительности.

Имейте в виду, что двигатель, который не работает должным образом, также будет иметь меньшую экономию топлива, но если вы не уделяете пристального внимания тому, сколько миль вы выберете из каждого бака, вы можете этого не заметить.

Проблемы с запуском двигателя

Если неисправный датчик положения коленчатого вала сильно рассинхронизирован, у вас могут возникнуть проблемы с запуском двигателя.Кроме того, у вас могут возникнуть трудности с его запуском.

Обычно это проблема только тогда, когда проблема сохраняется в течение некоторого времени, и у вас, вероятно, есть также различные другие основные проблемы. Более того, обычно это не проблема, если у вас есть контрольная лампа двигателя, а ECM по умолчанию установил заданные значения.

Вместо этого возникает проблема, когда датчик положения коленчатого вала выдает неточные показания, а ваш ECM не осознает этого.

Двигатель глохнет

Хотя это указывает на серьезную неисправность, вполне возможно, что неисправный датчик положения коленчатого вала может привести к остановке автомобиля.Это происходит, когда контроллер ЭСУД посылает в каждый цилиндр неправильное количество топлива и опережения зажигания.

Как правило, проблема становится серьезной через некоторое время, а если это так, есть большая вероятность, что вы обнаружите дальнейшее повреждение после замены датчика положения коленчатого вала.

Пропуски зажигания в двигателе

Хотя маловероятно, что автомобиль с горящей лампой проверки двигателя будет пропускать зажигание, если ECM использует неправильное положение коленчатого вала, это невероятно вероятно.Хуже того, если у вас двигатель работает с перебоями, выход двигателя из строя - лишь вопрос времени.

Чем дольше вы допускаете пропуск зажигания, тем хуже это будет и тем дороже будет возможный ремонт. Если у вас произошел пропуск зажигания, как можно скорее обратитесь в ремонт.

СВЯЗАННЫЙ: 6 симптомов пропусков зажигания в двигателе

Датчик положения коленчатого вала, функция

Датчик положения коленчатого вала предназначен для измерения положения коленчатого вала. Это может показаться избыточным, но это один из самых важных датчиков в вашем автомобиле.Датчик положения коленчатого вала отправляет эти измерения в ECM, и ECM использует их для оптимизации остальной части синхронизации вашего автомобиля.

Если датчик положения коленчатого вала выходит из строя, ECM возвращается к значениям по умолчанию. Хотя эти значения позволяют двигателю работать, вы, вероятно, заметите различные проблемы с производительностью.

Однако, если контроллер ЭСУД не осознает, что датчик положения коленчатого вала вышел из строя, и отправляет ему ошибочные измерения, компьютер оптимизирует производительность для получения неточных показаний.Это может быстро привести к большему ущербу и дорогостоящему ремонту.

Расположение датчика положения коленчатого вала

Датчик положения коленчатого вала вашего автомобиля расположен в нижней части двигателя рядом с коленчатым валом. Это имеет смысл, потому что датчик положения коленчатого вала измеряет положение коленчатого вала.

Когда вы пытаетесь отследить датчик положения коленчатого вала, смотрите в сторону дна двигателя, как правило, с одной из сторон. Поскольку датчик находится так далеко в двигателе, его может быть трудно найти, и еще труднее снять и заменить, если у вас есть неисправный.

Стоимость замены датчика положения коленчатого вала

Средняя стоимость замены датчика коленчатого вала составляет от 150 до 250 долларов. Однако это не редкость, когда эти цены стремительно растут, если у вас есть более дорогой автомобиль.

Это потому, что затраты на рабочую силу обычно составляют от 90 до 110 долларов. Оттуда остальная стоимость сводится к частям. Хотя большинство датчиков положения коленчатого вала стоят менее 100 долларов, есть несколько, которые могут преодолеть эту ценовую категорию.

К счастью для большинства водителей, эти более дорогие детали обычно устанавливаются только на дорогие автомобили класса люкс.Если вы хотите сэкономить несколько долларов, вы можете заменить датчик самостоятельно. Это довольно простая работа, если вы можете дотянуться до датчика.

Хотя это поможет вам сэкономить около 100 долларов, если вы немного склонны к механике, вы можете выполнить всю работу менее чем за 30 минут.

На самом деле есть некоторые модели автомобилей, пусть и очень редкие, но они могут располагаться за маховиком, поэтому для замены датчика придется снимать коробку передач.

Привет, я Магнус, владелец и автор Mechanic Base.Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Признаки неисправности датчика коленчатого вала автомобильного двигателя

Датчики коленчатого вала постоянно выходят из строя

В большинстве современных автомобильных двигателей используется Датчик коленчатого вала для контроля вращения коленчатого вала двигателей. Этот датчик отправляет информацию обратной связи на компьютер автомобиля, который затем регулирует зажигание. и синхронизация топливных форсунок по мере того, как двигатель требует изменения.Когда один из этих датчиков не удается это может вызвать двигатель осечки, сваливание во время вождения и глохнет на холостом ходу.

Чаще всего один из этих датчиков выходит из строя, когда двигатель работает на холостом ходу. он просто заглохнет. Это потому, что ширина импульса находится на самом большом промежутке, потому что более низких оборотов двигателя. Тепло также приведет к выходу датчика из строя из-за обмотка из тонкой проволоки, которая при нагревании расширяется и замыкается друг на друга изменение сопротивления датчика, которое приведет к тому, что датчик перестанет подавать сигнал на главный компьютер.Как только это произойдет, генерация импульсов на системы форсунки и зажигания остановят работу двигателя.

СПОНСОРНЫЕ ССЫЛКИ

Поскольку датчик положения коленчатого вала связан с частотой вращения двигателя, когда они провал, это может не вызвать CEL свет. Это потому, что есть некоторые вещи, которые могут остановить сигнал датчика положения коленчатого вала, который не будет иметь ничего общего с датчиком идет плохо, например, заканчивается бензин или заглохнет двигатель, когда педаль сцепления быстро.

Неисправный датчик коленчатого вала известен тем, что срабатывает при холодном двигателе и затем перестать работать, когда двигатель нагревается. Когда вы дадите двигателю остыть датчик снова заработает. Проверка периодического отказа этого датчика может быть трудным из-за его способности снова начать работать. Хотя вы можете проверить сопротивление датчика с помощью вольтметра. истинный способ проверить датчик - это используйте осциллограф, когда сенсор горячий, это единственный верный способ проверить, не то Датчик коленвала требует замены.

Если у вас есть вопросы по датчику коленчатого вала, посетите наш форум. Если тебе надо автомобиль совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 29.11.2020

Признаки неисправного датчика коленчатого вала

Датчик коленчатого вала входит в состав всех современных транспортных средств для контроля положения вращения и скорости коленчатого вала транспортного средства. Датчик отправляет отчеты в блок управления двигателем, позволяя ему вносить корректировки, компенсирующие любые неисправности.Если датчик коленчатого вала выходит из строя, эти отчеты могут не отправляться или отправляемая информация может быть неточной.

Это может вызвать долговременное повреждение двигателя вашего автомобиля или вообще остановить его работу. Распознавание ранних симптомов неисправного датчика коленчатого вала может снизить риск полной остановки двигателя или неисправностей, которые приводят к дорогостоящему ремонту.

Наиболее распространенные симптомы неисправного датчика коленчатого вала

Положение коленчатого вала и частота вращения - два ключевых параметра, которые компьютер вашего автомобиля использует для расчетов управления двигателем.Если датчики работают некорректно, то расчеты будут некорректными. Понимание наиболее распространенных симптомов неисправного датчика коленчатого вала снижает риск повреждения вашего двигателя.

Может загореться индикатор Check Engine по нескольким причинам, включая проблемы с датчиком коленчатого вала. Перегрев - одна из самых частых причин. В этом случае выключение двигателя и его охлаждение также охладят датчик. Если индикатор Check Engine не горит при перезапуске автомобиля, значит, проблема, скорее всего, решена.Однако, если он снова появится, вам могут потребоваться услуги профессионального механика, чтобы поближе взглянуть на компьютер вашего автомобиля.

Когда датчик коленчатого вала выходит из строя, он больше не контролирует положение коленчатого вала. Это может привести к сильной вибрации двигателя. Со временем дрожание может повлиять на мощность двигателя и его способность точно записывать пробег. Вы можете уменьшить эти эффекты, зная о нормальных вибрациях вашего автомобиля и немедленно приняв меры, если они изменятся.

Если скорость реакции педали акселератора ниже нормальной, это может быть признаком неисправного датчика коленчатого вала. Если датчик работает неправильно, он может не отправлять правильную информацию о положении цилиндра на компьютер автомобиля. Это увеличивает время между получением данных компьютером и их применением, из-за чего акселератор колеблется, а не дает вам ответ в режиме реального времени во время вождения.

Если ваш автомобиль не запускается постоянно, у вас могут быть серьезные проблемы с датчиком коленчатого вала.Неустойчивый запуск - один из самых серьезных симптомов неисправного датчика коленчатого вала. Проблема может быстро обостриться без каких-либо дальнейших предупреждений, в результате чего у вас останется автомобиль, который вообще не заводится. Другие проблемы, которые могут вызывать те же симптомы, включают проблемы с цепью и ослабление электрических соединений.

Если ваш датчик коленчатого вала выходит из строя, он не может предоставить компьютеру вашего автомобиля правильную информацию о положении поршня. Это приводит к пропуску зажигания в одном из цилиндров. Проблемы со свечой зажигания также могут привести к пропуску зажигания в цилиндре, однако, если вы столкнулись с проблемой свечи зажигания и по-прежнему испытываете пропуски зажигания, то причиной проблемы, скорее всего, будет датчик коленчатого вала.

Если ваш автомобиль запускается и работает без явных проблем, но двигатель через некоторое время отключается, это может указывать на неисправность датчика коленчатого вала. Пропуски зажигания или обратное зажигание также могут возникать, когда датчик не работает должным образом. Хотя для начала это может быть лишь незначительным раздражением, это может привести к более серьезным проблемам, в том числе к окончательному отключению двигателя.

Как проверить датчик положения коленчатого вала

Если ваш автомобиль испытывает какие-либо из этих симптомов, пора проверить датчик и выяснить, не является ли он причиной проблемы.Есть несколько шагов, которые вы можете предпринять, чтобы проверить датчик, прежде чем вызывать экспертов.

  1. Проверка выходного напряжения - После того, как вы проверили выходное напряжение, вы можете сравнить показания со спецификациями в вашем справочнике. Это явный способ увидеть, что ваш датчик коленчатого вала неисправен.
  2. Подключение вольтметра - провода на разъеме датчика могут быть проверены обратно, если ваш вольтметр оснащен игольчатыми датчиками.
  3. Установите мультиметр - если у вас цифровой мультиметр, установите его на диапазон минивольт переменного тока.Запустите двигатель и сравните показания с данными производителя. Если в руководстве вашего автомобиля указано значение сопротивления, вы можете проверить датчик, не проворачивая двигатель.

Замена датчика коленчатого вала

Если вы уверены в своих механических способностях, то есть возможность заменить датчик коленвала самостоятельно. Однако, если вы не уверены, у вас нет инструментов или места, необходимого для ремонта, лучше оставить это специалисту.В любом случае знание основных шагов, которые необходимо предпринять, может быть полезным.

  1. Отсоедините аккумуляторную батарею, начиная с отрицательной клеммы.
  2. Подготовьте рабочее место. Вам потребуется домкрат, чтобы вы могли поместиться под ним и дотянуться до датчика. Убедитесь, что ваш автомобиль надежно закреплен.
  3. Отсоедините электрический разъем. Начните с освобождения пластикового зажима, затем осторожно потяните за разъем; вам может потребоваться покачивать его из стороны в сторону, чтобы ослабить его.Проверить разъем на предмет ржавчины. Если ваш двигатель глохнет, это может быть причиной. При необходимости очистите или замените косичку.
  4. Снимите болты крепления датчика. Обычно датчик удерживается одним или двумя 10-миллиметровыми болтами.
  5. Снимите датчик. Если датчик застрял, крепко, но осторожно, поверните и потяните, чтобы ослабить его. Если это не сработает, то для его извлечения может пригодиться инструмент для снятия зажима дверной панели. Не нажимайте слишком сильно, так как вы можете сломать датчик.
  6. Теперь, когда старый датчик отсутствует, вам нужно подготовить новый.Начните с легкого смазывания его уплотнительного кольца. Это облегчит установку на место.
  7. Очистите иллюминатор датчика положения перед установкой нового датчика и его надежной фиксацией.
  8. Заменить крепежные болты и затянуть.
  9. Подсоедините электрический разъем. Убедитесь, что зажим разъема полностью зафиксирован.
  10. Замените все остальные детали, которые вы сняли для доступа к датчику, затем осторожно опустите автомобиль.
  11. Подсоедините аккумулятор, начиная с положительного полюса.Теперь вы готовы протестировать свой новый датчик и вернуться к беспроблемному вождению.

Забота о вашем транспортном средстве и наблюдение за небольшими изменениями в его работе - лучший способ обеспечить его отличную производительность и топливную экономичность. Датчик коленчатого вала - это лишь один из многих датчиков, предназначенных для улучшения характеристик вашего автомобиля. Игнорирование симптомов неисправного датчика коленчатого вала может привести к множеству проблем, которых можно было бы избежать.

Источники:
  1. Как проверить датчик положения коленчатого вала, сделай сам
  2. Проверка и замена датчика положения коленчатого вала, Danny’s Engine Portal

Неисправный датчик положения коленчатого вала: симптомы, причины и способы устранения

Из этой статьи вы узнаете о неисправном датчике положения коленчатого вала.

В этой статье основное внимание будет уделено симптомам датчика положения коленчатого вала - возможно, самого важного датчика в вашем автомобиле.

Бортовой компьютер автомобиля, также известный как электронный блок управления (ЕСМ), отслеживает и анализирует данные с датчиков, а затем преобразует полученные данные в коды.Сжатие в цилиндрах, температура двигателя, расход топлива и т. Д. Контролируются датчиками. Когда на приборной панели загорается оранжевая сигнальная лампа двигателя, это означает, что возникла проблема. Что происходит и как решить проблему?

Одной из причин, по которой загорается индикатор проверки двигателя, может быть неисправный датчик положения коленчатого вала (CPS). Некоторые из симптомов - это перегрев автомобиля или глохнет, и вы не получаете ту мощность, к которой привыкли. Еще одним признаком неисправности датчика положения коленчатого вала является то, что ваш автомобиль не запускается, пока двигатель не остынет.Это всего лишь несколько симптомов.

Приступая к работе, не забудьте соблюдать надлежащие меры безопасности и использовать подходящие инструменты для работы.

Симптомы датчика положения коленчатого вала могут быть устранены только при дальнейшем анализе автомобиля.

Что такое датчик положения коленчатого вала и для чего нужен датчик положения коленчатого вала?

Датчик положения коленчатого вала - это устройство, вокруг которого намотана катушка, которая генерирует сигнал низкого напряжения. Устройство передает данные в виде электронного сигнала в контроллер ЭСУД о положении коленчатого вала при выполнении определенных функций.Эти данные анализируются, когда выполняются важные функции, такие как впрыск топлива в каждый цилиндр, сжатие и зажигание, которые создают обороты двигателя. Последовательность синхронизации всех этих функций, а также других, определяет, как работает двигатель.

Датчик коленчатого вала генерирует данные, которые измеряют частоту вращения двигателя, когда он проходит мимо датчика. Эта информация будет использоваться для расчета того, происходит ли порядок срабатывания топливных форсунок и другие важные функции, такие как порядок срабатывания форсунок, в правильном порядке, поскольку двигатель был разработан для них.

Где датчик положения коленвала?

Датчик положения коленчатого вала находится в нижней части двигателя между двигателем и трансмиссией. Хотя датчик положения кривошипа расположен между двигателем и трансмиссией, его точное расположение зависит от производителя. На некоторых двигателях может потребоваться снятие шины, чтобы добраться до нее. Имейте в виду, если вам нужно поднять автомобиль домкратом. Сначала убедитесь, что у вас есть все процедуры безопасности.

Признаки неисправности датчика положения коленчатого вала

Стойка

Когда двигатель глохнет, это явный признак проблемы. Когда вы останавливаетесь в пробке или начинаете поездку, автомобиль заводится, а затем выключается. Остановка двигателя может быть следствием таких условий, как засорение топливных форсунок, неисправный топливный насос или неверные данные от неисправного датчика положения коленчатого вала к модулю управления двигателем.

Низкая производительность

Это общий термин с особыми условиями.Возможно, вы заметили, что для преодоления того же расстояния, что и раньше, требуется больше топлива. Может показаться, что климат-контроль работает не так эффективно, как раньше, или разгоняется вялым.

Тахометр не регистрирует обороты двигателя сразу после запуска

Производитель вашего автомобиля разрабатывает его с особыми допусками, которые обеспечивают максимальную производительность. Если датчик не показывает, что двигатель вращается сразу, возможно, датчик неисправен.

Обратите внимание на марку, модель и год автомобиля.

Симптомы датчика положения коленчатого вала не ограничиваются одним из вышеперечисленных сценариев.У вас также может возникнуть ряд проблем. Автомобиль может не заводиться сразу, никогда не глохнет, но колеблется при ускорении.

Что вызывает неисправность датчика коленчатого вала?

Некоторые факторы, которые могут вызвать отказ датчика коленчатого вала, включают:

Датчик движения

Со временем на автомобиль начинают попадать разные дорожные условия и проблемы. Одна проблема, которая может вызвать движение датчика положения коленчатого вала, - это столкновение с препятствием на парковках и дорожным мусором во время движения.В этих условиях датчик может ослабнуть.

Плохая или неисправная проводка

Не существует абсолютной формулы, указывающей, когда в вашем автомобиле могут возникнуть проблемы с датчиком положения коленчатого вала. По мере того, как автомобили стареют, вероятность этого возрастает.

Перегрев двигателя

Простая стандартная функция, такая как отказ от замены масла и других охлаждающих жидкостей двигателя, может привести к перегреву автомобиля.

Влажность

По мере того, как автомобиль стареет, из-за постоянной вибрации двигателя он теряет крутящий момент.При ослаблении болта крепления датчика положения коленчатого вала внутрь может просочиться влага.

Неисправные коды датчика положения коленчатого вала

Код, указывающий на проблему, включает:

  • P0335 - ЭБУ двигателя или электронный блок управления не обнаружил датчик положения коленчатого вала при запуске двигателя.
  • P0339 - Возможная проблема - внешнее повреждение датчика. Решение ищет внешние повреждения, включая проблемы с проводкой.
  • P0016 - Проблемы между синхронизацией коленвала т и датчика распредвала .Возможная проблема, скорее всего, связана с тем, что код датчика положения коленчатого вала не совпадает с кодом датчика положения распределительного вала.
  • P0017 - Проблема между коленвалом и выпускным распредвалом . Проблема, скорее всего, в том, что два датчика не синхронизированы друг с другом.

Существуют дополнительные коды, указывающие на другие проблемы. Однако все они будут связаны с датчиком положения коленчатого вала. Диагностика проблем в системе датчика положения коленчатого вала требует навыков и понимания автомобильных электрических и механических систем, прежде чем вы сможете взяться за такую ​​задачу.

Проверка датчика положения коленвала

Используйте диагностический диагностический прибор с функцией повторного обучения. Подключите его к бортовому компьютеру автомобиля, заведите его и посмотрите, появляется ли код P0335. Этот код указывает на наличие проблемы с датчиком положения коленчатого вала. Если вы получили код P0335, снимите датчик, затем проверьте напряжение. Одним из основных индикаторов симптомов датчика положения коленчатого вала является напряжение ниже 12 вольт.

Это означает, что датчик неисправен и его необходимо заменить.Движение по неровной дороге или повреждение дорожного мусора может ударить по двигателю и вызвать повреждение датчика в новом автомобиле с очень маленьким пробегом. Если датчик положения коленчатого вала требует замены, сделайте это немедленно. Снимите и замените старый датчик.

После замены сбросьте датчик, затем очистите коды, чтобы протестировать новый датчик. После того, как вы это сделали, заводите машину. Если ремонт прошел успешно, вы не увидите никаких сигнальных лампочек двигателя, и автомобиль должен немедленно завестись. Также, как было сказано выше, проверьте напряжение.Диагностический прибор вообще не регистрирует никаких кодов. После замены датчика положения коленчатого вала автомобиль должен работать лучше.

Датчик положения коленчатого вала помогает гарантировать, что ваш автомобиль работает в соответствии со спецификациями производителя. Датчик положения коленчатого вала должен работать правильно, чтобы другие важные функции выполнялись так, как были задуманы. Топливные форсунки определяют время зажигания в зависимости от положения поршня в цилиндре, которое основывается на анализе данных датчика положения коленчатого вала.Если двигатель не может получить правильный сигнал на цилиндры, начинаются проблемы с производительностью двигателя. Новый датчик устранит эту проблему.

Скорость двигателя также должна быть точной, чтобы электронный модуль управления получал правильные данные, которые коррелируют с тем, насколько быстро движется автомобиль. Если это неточно, форсунки могут иметь ошибки в расчетах на основе неверных данных, что приводит к остановке или остановке двигателя. Вот почему так важно проверить и при необходимости заменить датчик положения коленчатого вала.

Видео о том, как проверить датчики положения коленвала и распределительного вала

Как исправить неисправный датчик коленчатого вала?

Снимите и замените неисправный датчик положения коленчатого вала. Это автономное устройство, которое необходимо заменить в случае повреждения. Датчик положения кривошипа, скорее всего, будет удерживаться на месте болтом 10 мм. Подходящим инструментом обычно является короткая головка на 10 мм. Перед установкой нового слегка смажьте его и уплотнительное кольцо моторным маслом и вставьте обратно.После того, как вы переустановили новый датчик положения кривошипа, заведите автомобиль. Если вы не получили код, все в порядке. Выполните сброс компьютера, выбрав коды стирания в диагностическом сканирующем приборе, затем выберите «Да». Если ремонт прошел успешно, вы не увидите никаких сигнальных лампочек двигателя, и автомобиль должен немедленно завестись.

Как завести машину с неисправным датчиком коленвала?

Автомобиль может запуститься после того, как двигатель остынет. Однако в некоторых случаях машина не может быть перезапущена.В целом, продолжать запуск двигателя с неисправным датчиком положения коленчатого вала - не лучшая идея, если он вообще запускается. Производители устанавливают датчики, чтобы предупредить вас о проблеме.

Автомобиль может проехать сотни тысяч миль при правильном обслуживании. Каждый раз, когда загорается индикатор проверки двигателя, это указывает на проблему, требующую дальнейшего анализа. Симптомы датчика положения коленчатого вала можно устранить только после дальнейшего анализа автомобиля. Коленчатый вал - это основа двигателя.Без коленчатого вала мощность, производимая в цилиндрах, не может быть преобразована в поступательное движение.

Ухаживайте за автомобилем, используя рекомендованные смазочные материалы, и соблюдайте графики технического обслуживания. Если автомобиль столкнулся с чем-то на дороге, как можно скорее проведите тщательный осмотр ходовой части.

Насколько серьезна проблема?

Каждый раз, когда загорается индикатор проверки двигателя, это проблема. Индикатор предназначен для предупреждения о проблеме. Посмотрите в руководстве пользователя, есть ли в нем раздел, посвященный датчикам в целом и датчикам положения коленчатого вала в частности.Это серьезная проблема.

Единственный способ узнать, что вызвало проблему, - это выполнить диагностический тест, который даст вам код, соответствующий конкретной проблеме. Вероятно, вы сможете проехать тысячу миль на автомобиле с сообщением «Требуется замена моторного масла», даже если это толкает его и не вызовет проблем. В конце концов, нужно заменить масло. С другой стороны, вы должны как можно скорее заменить неисправный датчик положения коленчатого вала.

Оранжевый символ проверки двигателя - это начало процесса, чтобы определить, есть ли у вас проблема и насколько серьезной она может быть.Если он загорится, скорее всего, в автомобиле возникла серьезная проблема, и вам необходимо устранить ее как можно скорее. Помимо симптомов датчика коленчатого вала, могут быть другие проблемы, такие как датчики контроля выбросов.

Думайте об этом как об отказе производителя, чтобы сообщить вам, что вы должны решить проблему. Контроллер ЭСУД отображает код, который необходимо немедленно диагностировать. Как упоминалось ранее, состояние дороги, пропущенное техническое обслуживание и возраст автомобиля - все это влияет на возможную неисправность датчика положения коленчатого вала.

Эта проблема может вызывать другие проблемы, например проблемы с синхронизацией двигателя. Датчик положения коленчатого вала должен быть в надлежащем рабочем состоянии, чтобы ваш автомобиль постоянно работал так, как он был разработан. Если проигнорировать, то на производительность вашего автомобиля могут повлиять другие проблемы, вплоть до необратимого повреждения.

Подробнее: Программное обеспечение OBD2: 21 лучший пакет для Mac Windows Linux в 2021 году

Признаки неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала, иначе называемый датчиком частоты вращения коленчатого вала (ESS), контролирует вращение коленчатого вала.Его можно определить как тонкий длинный черный шнур, расположенный рядом с коленчатым валом. Основываясь на показаниях датчика положения коленчатого вала, блок управления двигателем (ЭБУ) определяет, какой цилиндр должен запускаться относительно текущего положения коленчатого вала. ESS помогает в определении оборотов двигателя в минуту (RPM). Значение оборотов необходимо для выбора подходящей передачи. Неисправный датчик коленчатого вала вызовет широкий спектр проблем, связанных с ускорением и двигателем.Ниже приведены некоторые из распространенных симптомов неисправного датчика коленчатого вала.

Проблемы с ускорением: Если датчик коленчатого вала выходит из строя, он не отправляет нужную информацию на компьютер вашего автомобиля. Операционная система двигателя не сможет синхронизировать поршни двигателя вместе, что приведет к плохому ускорению и неспособности поддерживать скорость.

Пропуски воспламенения / разбрызгивание двигателя: Когда информация, передаваемая датчиком, неверна, это приводит к пропуску зажигания в двигателе.Неправильные показания также повлияют на впрыск топлива и вызовут разбрызгивание двигателя.

Пониженная топливная эффективность: Поскольку неисправный датчик влияет на впрыск топлива, двигатель не будет получать нужное количество топлива в нужное время, что приведет к снижению топливной эффективности. Если вы обнаружите, что ваш автомобиль потребляет больше топлива, чем обычно, обратитесь к лицензированному механику для проверки вашего автомобиля.

Остановка двигателя: Проблемы с датчиком коленчатого вала также могут привести к остановке двигателя на низких скоростях и затруднениям при запуске двигателя.В крайнем случае отказавшего датчика двигатель вообще не запустится.

Индикатор проверки двигателя: Как всегда, при любой проблеме, связанной с двигателем, индикатор проверки двигателя будет светиться, неисправный датчик коленчатого вала также приведет к свечению индикатора проверки двигателя.

Другие симптомы: Другие проблемы с двигателем, такие как резкий холостой ход, обратный разряд и потеря мощности, также являются обычными признаками неисправности датчика коленчатого вала.

Купить Автозапчасти В наличии линейка датчиков распределительного вала!

Buy Auto Parts предоставит вам то, что подходит для вашего автомобиля, если вы выберете правильный год, марку и модель вашего автомобиля.Благодаря лучшей в отрасли гарантии, наши запчасти доступны по бесконкурентным ценам. Мы также предлагаем бесплатную доставку для покупок на сумму более 99 долларов США. Если у вас возникли проблемы с поиском детали, наша служба поддержки всегда готова помочь вам: позвоните нам по телефону или оставьте электронное письмо по адресу [адрес электронной почты защищен]. Вы можете просмотреть наш широкий ассортимент тщательно протестированных запасных и неоригинальных запчастей для каждой марки и модели. Мы ценим ваши отзывы о наших услугах! Пожалуйста, оставьте нам онлайн-обзор.

Дополнительные детали от BuyAutoParts.com

Детали кондиционера

Популярные детали переменного тока:

2001 Chevrolet Tahoe Компрессор кондиционера

2000 Volkswagen Golf Компрессор кондиционера

2005 Jaguar X Type Компрессор кондиционера

2004 Mitsubishi Endeavour Компрессор кондиционера

2002 Jeep Liberty Компрессор кондиционера


Популярные детали тормозной системы:

Детали тормозной системы

71-92700 J7

71-91026 J1

71-92614 J2


Популярные детали подвески:

Детали подвески

2000 Nissan Maxima Strut

2002 Ford Explorer распорка

1998 Mercedes Benz ML230 Амортизатор


Популярные детали рулевого управления:

Детали рулевого управления

2007 Mercedes Benz ML63 AMG Рулевой механизм с усилителем

2001 Cadillac Deville Стойка усилителя руля

2003 Mercedes Benz SL500 Насос гидроусилителя


Популярные турбины:

Турбокомпрессоры

1998 Volkswagen Passat Турбокомпрессор

1996 GMC Пикап Турбокомпрессор

1999 Saab 9-5 Турбокомпрессор

2003 Chrysler PT Cruiser Турбокомпрессор

Датчик положения коленчатого вала (CKP) - наиболее частые признаки неисправности

Датчик положения коленчатого вала (CKP) - наиболее распространенные симптомы неисправности

Существует ряд симптомов, которые могут указывать на отказ вашего датчика положения коленчатого вала (CKP).

Но, их также можно спутать с теми же симптомами, вызванными проблемами с системами зажигания или впрыска топлива.
Скорость и положение коленчатого вала - два ключевых параметра, которые компьютер автомобиля использует для расчетов двигателя.

Итак, датчик положения коленчатого вала (CKP) контролирует как многофункциональный датчик, используемый для установки угла опережения зажигания, определения двигателя (RPM) и относительной скорости двигателя.

Этот датчик устраняет необходимость ручного управления распределителем.Потому что датчик (CKP) используется для определения того, какой цилиндр работает, чтобы синхронизировать последовательность включения топливной форсунки и катушки.

Датчик положения коленчатого вала (CKP)

Если у вас есть проблемы с датчиком коленчатого вала, (ECM) не может синхронизировать впрыск топлива, искровое зажигание или управлять изменяемой фазой газораспределения.

Давайте узнаем о некоторых симптомах неисправности датчика положения коленчатого вала (CKP), чтобы вы могли принять меры при возникновении проблемы.

Общие признаки неисправности датчика положения коленчатого вала (CKP)

Проблемы с ускорением
  • По мере увеличения скорости двигателя необходимо регулировать время зажигания и впрыск топлива.Без точного ввода от датчика (CKP) (ECU) не может выполнять эти настройки так, как должен. В результате это приводит к плохому ускорению и не позволяет автомобилю поддерживать постоянную скорость.
Сокращенный пробег на бензине Уменьшение пробега на газе
  • Без точной информации о времени впрыск топлива будет иметь неправильные показания датчика (CKP). В результате возникают ошибки синхронизации зажигания и впрыска топлива. Конечный результат повлияет на топливную экономичность вашего двигателя.
Пропуски воспламенения двигателя
  • Отсутствие правильного момента зажигания может вызвать другую проблему. Один или несколько цилиндров могут пропускать зажигание. То есть горение может быть нарушено. Вы почувствуете и, возможно, услышите это как короткое заикание в двигателе.
Грубый холостой ход
  • Вы можете почувствовать, что двигатель работает грубо или вибрирует на холостом ходу, например, когда вы сидите на красный свет. Это похоже на вышеизложенное в том, что это связано с плохой синхронизацией зажигания.
Остановка и обратное зажигание
  • Еще одним признаком неисправности датчика (CKP) является постоянная остановка двигателя и обратный огонь. В таком случае двигатель может заглохнуть во время движения. В отличие от неисправности зажигания, автомобиль, вероятно, заведется, даже какое-то время поработает, а затем снова заглохнет. То же самое и с обратным зажиганием двигателя. Если вы продолжите игнорировать предупреждающие знаки, двигатель может разрядиться и заглохнуть.
Трудный запуск или отсутствие запуска
  • Может быть трудно запустить двигатель без необходимого топлива или без правильного выбора времени.Если датчик (CKP) вышел из строя полностью, компьютер не подаст топливо в форсунки. Следовательно, вы не сможете завести машину.
Проверьте свет двигателя
Проверьте свет двигателя
A Датчик положения коленчатого вала (CKP) Отказ может привести к включению индикатора проверки двигателя на приборной панели. Диагностический диагностический прибор может показать любой из следующих кодов:
    P0335 Датчик положения коленчатого вала Неисправность цепи
  • P0336 Датчик положения коленчатого вала Диапазон / рабочие характеристики цепи
  • P0337 Низкий входной сигнал цепи датчика положения коленчатого вала
  • P0338 Высокий входной сигнал цепи датчика положения коленчатого вала
  • P0339 Неисправность цепи датчика положения коленчатого вала неустойчивый,

Вольтметр или мультиметр для проверки датчика положения коленчатого вала (CKP)
  • Конечно, не у всех есть доступ к сканирующему прибору (хотя иногда их можно взять напрокат в магазинах запчастей).Мультиметр или вольтметр - более распространенный инструмент, который очень полезен для диагностики многих электронных компонентов. Мультиметр или вольтметр могут измерять напряжение, ток и сопротивление. Вы можете снять датчик, а затем проверить сопротивление.
Цифровой мультиметр
  • Присоедините один конец мультиметра или вольтметра к каждому проводному выводу датчика. Нулевое сопротивление означает, что произошло короткое замыкание. Бесконечное сопротивление означает разрыв цепи. Любое из этих показаний указывает на то, что датчик не работает.Для любых других значений сверьтесь с данными производителя. Если ваши показания не близки к рекомендуемому сопротивлению, вам следует заменить датчик.
Другой способ проверить датчик положения коленчатого вала (CKP) - использовать мультиметр. Вы делаете это, проверяя выходное напряжение при запуске двигателя.
  • Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте электрические разъемы и измерьте выходное напряжение в милливольтах переменного тока.Обычно это значение составляет около 200 милливольт, но оно может варьироваться от автомобиля к автомобилю. Проверьте спецификации производителя. Если нет выходного напряжения, то, очевидно, ваш датчик не работает.
Итак, если результаты вашего теста соответствуют техническим характеристикам, проверьте электрический разъем датчика и жгут проводов. Наконец, часто случается, что ослабленные разъемы или обрыв проводов не позволяют датчику взаимодействовать с компьютером.
Цифровой мультиметр
  • Также не забудьте проверить спусковое колесо.Колесо, расположенное на коленчатом валу или демпфере, может иметь отсутствующие или поврежденные зубья. Любая из этих частей или компонентов может вызвать код неисправности датчика (CKP) или цепи. Эти тесты помогут вам определить источник вашей проблемы. Они могут помочь предотвратить ремонт, в котором нет необходимости. Если тестирование действительно подтвердило, что ваш датчик вышел из строя.

Почему у меня больше нет дистрибьютора?
  • Преимущество наличия датчика положения коленчатого вала (CKP) в том, что вам не нужен распределитель.В результате меньше движущихся частей, которые могут сломаться.
Датчик положения коленчатого вала (CKP)

Вывод

Если у вас неисправен датчик (CKP), двигатель вашего автомобиля не сможет работать эффективно и в конечном итоге выйдет из строя полностью. Неисправный двигатель не только дорого ремонтировать, но и опасен. Итак, в ваших интересах быстро распознать эти симптомы, чтобы устранить проблему.

Поделитесь новостями портала Danny’s Engine

5 Признаков неисправного датчика положения распределительного вала (и стоимость замены в 2021 г.)

(Обновлено 5 марта 2021 г.)

Двигатель внутреннего сгорания содержит устройство, называемое распределительным валом.Задача распределительного вала - управлять впуском бензина и выбросом паров из выхлопной системы.

К распределительному валу прикреплены выступы со смещением, которые управляют выпускными и впускными клапанами. Ремень ГРМ или цепь связывает распределительный вал с коленчатым валом, и именно так распредвал получает свой привод.

Блок управления двигателем автомобиля контролирует положение вращения распределительного вала с помощью компонента, называемого «датчик положения распределительного вала». На основе информации, которую передает датчик, блок управления двигателем определяет, сколько топлива должно быть впрыснуто в камеру сгорания, и время зажигания искры.

Топ 5 признаков неисправного датчика положения распределительного вала

Есть много вещей, которые могут выйти из строя в вашем автомобиле, если у вас неисправный датчик положения распределительного вала. Вы узнаете, когда возникнут эти проблемы, потому что симптомы станут очень очевидными.

Ниже приведены пять общих признаков, указывающих на неисправность датчика положения распределительного вала.

1) Проблемы с зажиганием

Смесь воздуха и топлива в двигателе внутреннего сгорания требует наличия искры для зажигания.В некоторых автомобилях искра не может образоваться при неисправном или неисправном датчике положения распределительного вала.

Если вы не можете создать искру, значит, вы не можете запустить двигатель. Вы можете не сразу предположить, что датчик положения распределительного вала виноват в том, что двигатель не запускается. Но если вы отнесете свой автомобиль в ремонтную мастерскую, не удивляйтесь, если механик скажет вам, что виноват датчик положения распредвала.

2) Проблемы с переключением передач

Если вы управляете автомобилем с автоматической коробкой передач, и ваш датчик положения распределительного вала выходит из строя, вы можете ожидать, что установленная передача заблокируется на месте.Это означает, что у вас возникнут проблемы с переключением на другую передачу, хотя, возможно, вы вообще не сможете переключиться.

Единственное, что вы сможете сделать, - это выключить машину, подождать несколько секунд, а затем снова включить ее. Это временное решение, позволяющее быстро доставить автомобиль к ближайшему механику.

Если вы не замените датчик положения распределительного вала, проблема с переключением передач обязательно вернется.

3) Плохая работа двигателя

Неисправный датчик положения распределительного вала приведет к впрыску неправильного количества топлива в камеру цилиндра.Двигатель не очень хорошо отреагирует на это, потому что его правильное функционирование зависит от правильной смеси воздуха и топлива.

Когда вы нажимаете педаль газа для ускорения, вы заметите более слабую производительность. Во многих случаях вы не сможете двигаться быстрее, чем 30-40 миль в час. Вам не только не удастся разогнаться быстрее, но и автомобиль может начать заикаться и дергаться.

4) Низкая топливная эффективность

Топливные форсунки могут залить слишком много топлива в камеру цилиндра, если у вас неисправный датчик положения распределительного вала.Чем больше топлива будет израсходовано, тем больше снизится топливная эффективность вашего автомобиля.

Вы заметите, что расход топлива уменьшился, и вы будете перекачивать бензин чаще.

5) Контрольная лампа проверки двигателя

Датчик положения распределительного вала является компонентом внутри двигателя. Если этот датчик выйдет из строя или выйдет из строя, это вызовет цепную реакцию, которая повлияет на другие функции двигателя.

Неудивительно, что в этом случае на приборной панели загорится сигнальная лампа «Check Engine».

Конечно, этот свет может загореться из-за любого количества проблем внутри двигателя, помимо неисправного датчика положения распределительного вала. Но если вы испытываете хотя бы несколько других симптомов, упомянутых выше, то можете предположить, что проблема связана с датчиком положения распределительного вала.

Стоимость замены датчика положения распределительного вала

Из всех датчиков в вашем автомобиле датчик положения распределительного вала часто является одним из наименее дорогих. В зависимости от вашей марки и модели, в большинстве случаев вам придется заплатить от 20 до 100 долларов за замену датчика.

Вдобавок к этому добавьте от 60 до 90 долларов к затратам на рабочую силу. В целом вы ожидаете от 80 до 190 долларов (+ налог) на замену датчика положения распределительного вала. Если вы выполняете замену в дилерском центре или ездите на некоторых роскошных или мощных автомобилях, планируйте больше тратить.

К счастью, те, у кого есть даже небольшой опыт работы с механикой, часто могут самостоятельно заменить датчик с помощью руководства по ремонту или видео на YouTube, специально предназначенного для вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
