Чистка карбюратора ВАЗ-2109: устройство, регулировка, советы слесарей

Карбюратор «Солекс» ВАЗ-09 имеет достаточно сложное устройство с массой внутренних каналов. Главная функция карбюратора — приготовление воздушно-топливной смеси для питания двигателя. Нередко внутренние каналы и жиклеры забиваются грязью — тогда работа двигателя нарушается. Появляются провалы, двигатель троит, не работает на холостом ходу, глохнет при нажатии на педаль газа. Чтобы избавиться от всех этих неприятных моментов, нужна регулярная чистка карбюратора ВАЗ-2109. Вопреки сложившемуся мнению, что с карбюратором могут справиться только специалисты, выполнить чистку и настройку способен владелец самостоятельно.

Устройство

Если сравнивать «Солекс» с «Озоном», то первый отличается тем, что состоит из двух частей: крышки и основного корпуса. Механизм имеет определенные конструктивные особенности, однако в нем есть все, что должно быть в любом нормальном карбюраторе. «Солекс» для переднеприводных моделей ВАЗ представляет собой двухкамерный карбюратор эмульсионного типа. Камеры открываются последовательно. Чтобы двигатель работал максимально стабильно, эти модели снабжены системой подогрева от охлаждающей системы автомобиля.

Чтобы карбюратор мог полноценно готовить смесь для разных режимов работы двигателя и оптимального дозирования, его оснастили следующими системами. Так, «Солекс» оснащена главной основной дозирующей системой, которая имеется в обоих камерах. Главная дозирующая система представляет собой внутренние каналы карбюратора, а также воздушные и топливные жиклеры, диффузоры и эмульсионные трубки.

Для того чтобы силовой агрегат мог работать на холостом ходу, карбюратор оснастили отдельной независимой системой холостого хода. Она также состоит из каналов внутри корпуса, воздушного и топливного жиклера. Эта система — главный недостаток «Солекса». Система холостого хода часто засоряется, а восстановить нормальную работу двигателя помогает только чистка карбюратора ВАЗ-2109.

Когда водитель начинает движение с холостого хода, главная дозирующая система вступает в работу не сразу. Чтобы не возникало провалов, карбюратор оснащен переходной системой. Она реализована в виде каналов ниже дроссельных заслонок. Имеется переходная система для первой и второй камеры.

Для того чтобы обогащать топливную смесь при резком нажатии на газ, «Солекс» оснащен ускорительным насосом. Этот механизм позволяет исключить провалы. Для обогащения смеси на высоких оборотах в режиме максимальных нагрузок предусмотрен экономайзер мощностных режимов.

Для запуска двигателя зимой инженеры реализовали пусковое устройство. Оно представляет собой воздушную заслонку и непосредственно механизм пускового устройства. Кроме того, в карбюраторе имеется поплавковая камера с двойным поплавком, а также игольчатый клапан. Благодаря этому в поплавковой камере всегда поддерживается один и тот же уровень топлива.

Основные неисправности

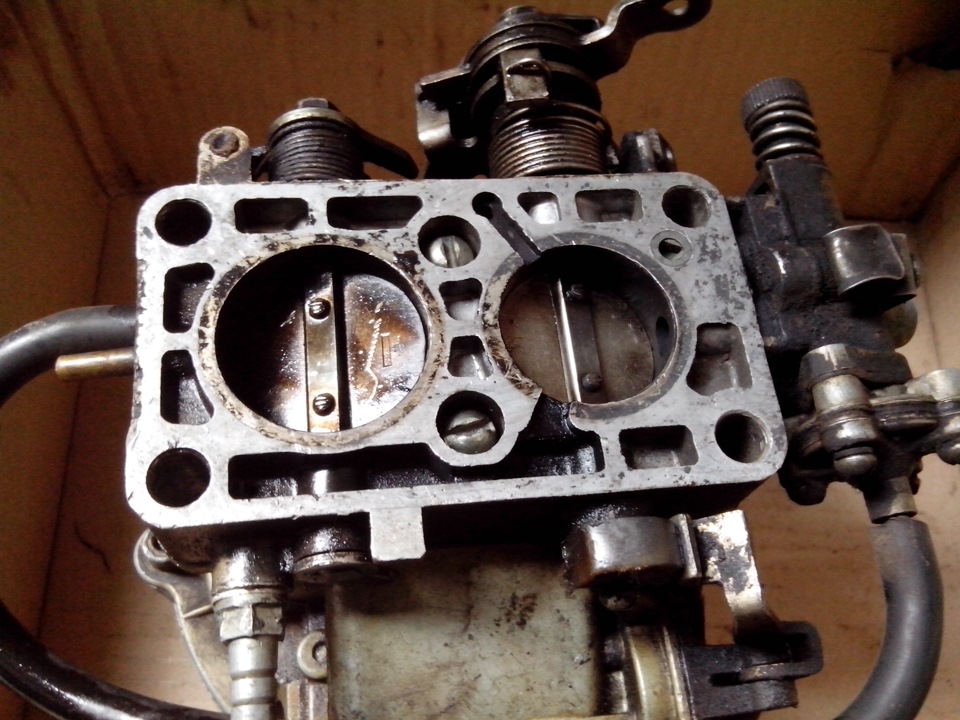

Даже незначительные неисправности всегда отражаются на работе силового агрегата. Двигатель может остановиться при сбросе газа, мотор может работать с перебоями. Возможна потеря мощности и высокий расход топлива. Многие из проблем решаются чисткой и регулировкой карбюратора ВАЗ-2109.

Среди неисправностей можно выделить засорение топливных или воздушных жиклеров главной дозирующей системы, жиклеров холостого хода. Также часто разрывается диафрагма ускорительного насоса. Еще одна популярная неисправность — это неплотное прилегание иглы в игольчатом клапане к ее посадочному месту, забивание носиков ускорительного насоса.

Как и чем чистить

В практике автолюбителей существуют разные способы чистки карбюратора ВАЗ-2109. Так, можно выделить безразборную чистку, чистку с полным или частичным разбором. Также можно применить специальные присадки в топливо.

Жидкость для заливки в топливный бак

Об эффективности данного способа есть очень мало информации, но метод стоит того, чтобы о нем написать. Для работы понадобится специальная жидкость для очистки топливной системы. Она позволяет без необходимости разбора карбюратора через некоторое время после заливки решить многие возникшие проблемы.

Обычно объем таких жидкостей небольшой, 150-200 миллилитров. Средство просто заливают в бак перед заправкой или после нее. На этом топливе нужно ездить до окончательного его сгорания. Производители заявляют, что с помощью подобных мер можно убрать из системы все загрязнения и отложения, значительно улучшить качество старта двигателя. Жидкость позволяет снизить расход топлива и токсичность выхлопа, улучшить приемистость мотора.

Способ определенно заслуживает право на жизнь, но такая чистка карбюратора ВАЗ-2109 будет эффективной лишь для профилактики. Если уже есть какая-либо неисправность, то присадки здесь помогут мало.

Аэрозольные баллончики

Это очень удобно, так как баллончик имеет небольшой вес, объем и не занимает много места в бардачке. Производители комплектуют такие баллончики трубочкой, позволяющей продувать труднодоступные места. В этом случае одним нажатием выполняется чистка и продувка карбюратора ВАЗ-2109. Баллончиком удобно пользоваться, если неисправность застала в дороге. Жидкость хорошо отмывает отложения и нагар.

Единственное, что нужно отметить: эффективность такой чистки не очень высокая и ждать чудес не стоит. Хоть в состав и входит ацетон, продуть «Солекс» невозможно. Внутренние каналы созданы таким образом, что при подаче сжатого воздуха или жидкости под давлением в ГДЗ соринка не уйдет. Ее только задует глубже, а через некоторое время под действием разряжения она опять поднимется.

Аэрозольный баллон удобен для чистки карбюратора ВАЗ-2109 своими руками. Достаточно распылить содержимое баллона через жиклеры в каналы карбюратора. Очень удобен баллончик для очистки системы холостого хода, которая в «Солексе» забивается особенно часто.

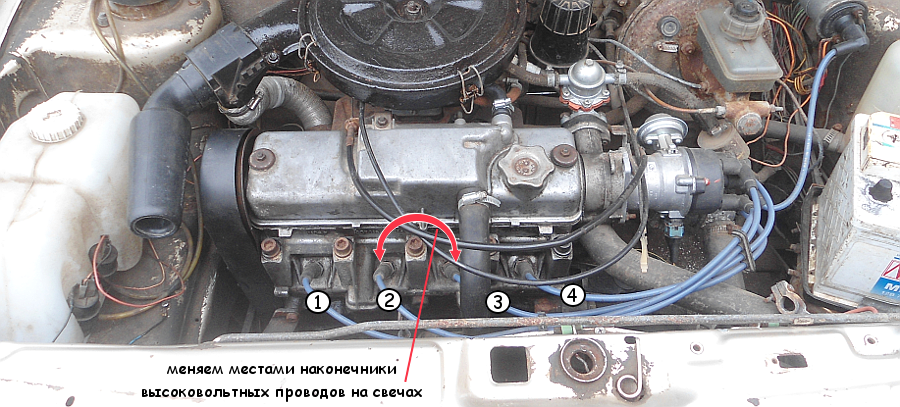

Безразборная чистка

Производители прилагают инструкцию. По ней нужно распылить содержимое баллона в патрубок воздушного фильтра или под корпус воздушного фильтра, побрызгать через трубки снаружи и внутри. Далее необходимо запустить мотор и дать ему поработать в течение двух минут. При этом можно понемногу распылять очиститель.

Чистка со снятием

Эффективнее всего чистка и настройка карбюратора ВАЗ-2109 со снятием и разбором карбюратора. Только так можно получить ожидаемый результат. Этот способ требует наличия инструментов, знания карбюратора, но после такой очистки можно надолго забыть о провалах и других неприятностях.

Материалы и инструменты

Для работы понадобится ветошь без ворса, аэрозольный баллончик, перчатки, очки для защиты глаз, компрессор для продувки каналов, зубочистки, набор ключей и отверток для последующей регулировки карбюратора ВАЗ-2109 своими руками. Также понадобится емкость с высокими краями.

Инструкция

Вначале откручивают крышку воздушного фильтра и снимают корпус вместе с фильтром. Далее нужно снять верхнюю крышку «Солекса». Из поплавковой камеры извлекают поплавок, снимают прокладку. Из главной дозирующей системы тонкой отверткой убирают топливные и воздушные жиклеры. Также необходимо достать все прочие жиклеры и трубки.

Поплавковую камеру заполняют бензином, а далее компрессором дуют в эмульсионные каналы карбюратора. Можно будет наблюдать, как оттуда начнет поступать грязь, скопившаяся внутри. Если необходимо, данную операцию проделывают несколько раз.

Жиклеры очищают ацетоном и зубочисткой, а затем — сжатым воздухом. Когда карбюратор разобран, следует тщательно очистить каждую его деталь. Далее все имеющиеся детали по одной помещают в таз и заливают ацетоном. Нужно дать всему этому постоять. Стоит иметь в виду, что периодически следует помешивать детали, чтобы нагар и грязь отходили лучше.

Когда все очистится, нужно просушить все запчасти, выполнить сборку и установку карбюратора на его законное место. Для профилактики можно заняться регулировкой клапанов ВАЗ-2109 карбюратора.

регулировка карбюратора ваз 2106 уменьшение расхода — Автосайт

Полный ремонт и регулировка карбюраторов включают в себя следующие работы:

диагностика неисправности карбюратора снятие карбюратора полная разборка карбюратора промывка карбюратора дефектовка основных частей карбюратора и устранение неисправностей

что лучше пежо експерт или фольксваген кадді

набор для подключение птф на акцент

Полный ремонт и регулировка карбюраторов включают в себя следующие работы:

диагностика неисправности карбюратора снятие карбюратора полная разборка карбюратора промывка карбюратора дефектовка основных частей карбюратора и устранение неисправностей замена ремкомплекта и необходимых запчастей карбюратора сборка карбюратора установка карбюратора калибровка и настройка карбюратора регулировка карбюратора (холостой ход, СО и СН)

Но если Вы решили поэкспериментировать со своим автомобилем и произвести ремонт и регулировка карбюратора самостоятельно, то эта информация для ВАС.

Следующая информация предназначена только для владельцев автомобилей с карбюраторной системой впрыска отечественного производства.

Если у Вас любой автомобиль иностранного производства, то ремонт и регулировка карбюратора Вашего автомобиля может проводиться только в автосервисе, имеющем специальное оборудование.

Инструкция. Ремонт и регулировка карбюратора отечественного автомобиля. Карбюратор ВАЗ 2107, 2108, 21083, 2109, 21099, 2110, 2106, 2105, 2101 …

К-151, К-126 …

I. Необходимый инструмент.

Чтобы правильно были произведены ремонт и регулировка карбюратора, необходимы следующие инструменты, приспособления и приборы:

1. набор рожковых или накидных и торцевых ключей на 6-19 мм для снятия карбюратора с двигателя, и разборки карбюратора;

2. шлицевая отвертка с лезвием 7х0,8 мм для демонтажа крышки корпуса карбюратора, крышек ускорительного насоса и экономайзера карбюратора; воздушных жиклеров и некоторых других узлов карбюратора;

3. шлицевая отвертка с лезвием шириной 4,0 мм и длиной не менее 65 мм для отворачивания главных топливных жиклеров карбюратора, а также для регулировки карбюратора по составу смеси на холостом ходу;

4. остро заточенная палочка (зубочистка) диаметром 3,5…4 мм и длиной 80… 100 мм для извлечения главных топливных жиклеров из эмульсионных колодцев карбюратора;

5. короткая отвертка (50…70 мм) с лезвием шириной 4…5 мм для вращения упорных регулировочных винтов пусковой системы карбюратора;
6. сверла, калиброванные диаметром от 1,1 до 3,0 мм для регулировки величины открытия воздушной заслонок карбюратора при пуске;

7. легкий молоток;

8. тяжелый молоток или кувалда;
&nbsp &nbsp 🙂

9. вольтметр на 15 В постоянного тока для контроля работы системы ЭПХХ карбюратора.

10. Окончательную регулировку карбюратора необходимо производить в специализированном сервисе (при помощи газоанализатора).

II. Снятие карбюратора.

1. Снятие и ремонт карбюратора производится при выключенном зажигании автомобиля.

2. Снять с карбюратора воздушный фильтр с фильтрующим элементом.

3. Демонтировать трос акселератора от карбюратора.

4. Отсоединить топливные шланги карбюратора.

5. Отсоединить разъемы датчика холостого хода и датчика ЭПХХ карбюратора.

6. Открутить болты крепления карбюратора.

7. Демонтировать карбюратор.

III. Разборка карбюратора.

1. Снять верхнюю крышку карбюратора.

2. Снять крышку ускорительного насоса карбюратора.

3. Снять крышку экономайзера карбюратора.

4. Вытащить распылитель ускорителя карбюратора.

5. Открутить воздушные жиклеры карбюратора.

6

стук в передней подвеске

Открутить главные дозирующие жиклеры карбюратора.

7

проклейка панели ваз 2114

Снять крышку диафрагмы воздушной заслонки карбюратора.

8. Демонтировать воздушную заслонку карбюратора.

9. Демонтировать дроссельные заслонки первой и второй камеры карбюратора.

IV. Промывка карбюратора.

1. Промывка карбюратора осуществляется с помощью специальных жидкостей.

2. При промывке карбюратора и его деталей особое внимание необходимо уделять воздушным и топливным каналам карбюратора.

V. Поиск и устранение неисправностей карбюратора.

Выполняя наши рекомендации, Вы в состоянии произвести ремонт и регулировку карбюратора самостоятельно и устранить описанные ниже неисправности карбюратора.

При поиске неисправностей карбюратора очень важно сразу исключить возможность наличия неполадок в топливоподающей системе, а также в системе зажигания и фаз газораспределения двигателя. Иными словами, предпринимать какое-либо вмешательство, регулировать карбюратор нужно в последнюю очередь, убедившись в исправности других систем.

Так, в системе питания могут быть засорены фильтр тонкой очистки топлива или сетка в топливном насосе, также негерметичны (изношены) клапаны топливного насоса. Эти неисправности могут приводить к нарушению нормальной работы двигателя, появлению провалов, рывков, неустойчивой работы двигателя, повышенного расхода топлива, трудностей при запуск автомобиля.

Эти же признаки работы двигателя могут проявляться при неисправной системе зажигания, фаз газораспределения и износе деталей двигателя автомобиля.

1. Провал при нажатии на педаль акселератора.

1. Неправильная работа ускорительного распылителя карбюратора. Устраняется путем замены ускорительного распылителя карбюратора.

2

замена сальника коленвала ваз 2109

Неправильная работа ускорительного насоса карбюратора. Устраняется путем промывки шарикового клапана ускорительного насоса и заменой диафрагмы насоса карбюратора.

3. Негерметичность в системе забора воздуха (подсос воздуха). Поиск и устранение негерметичности системы.

2

коды ошибок лада калина

Подергивание при движении.

1. Неправильная регулировка карбюратора (подача топлива). Необходима регулировка карбюратора (подача топлива) на газоанализаторе.

2. Неправильная работа системы ЭПХХ карбюратора. Устраняется путем замены датчика ЭПХХ карбюратора.

3. Неправильная калибровка главной дозирующей системы карбюратора. Подбор калибровки жиклеров дозирующей системы карбюратора.

3. Затрудненный пуск холодного двигателя.

1. Неисправность кинематики холодного пуска карбюратора. Обратиться в специализированный сервис по ремонту карбюраторов.

2. Неправильное открытие воздушной заслонки карбюратора. Необходима замена диафрагмы воздушной заслонки карбюратора с последующей регулировкой карбюратора.

3. Бедная смесь. Регулировка карбюратора (количество смеси) с помощью газоанализатора.

4. Затрудненный пуск прогретого двигателя.

1. Бедная или богатая смесь. Регулировка карбюратора (количество смеси) с помощью газоанализатора

2. Загрязнен карбюратор. Полная промывка и регулировка карбюратора с заменой ремкомплекта карбюратора.

5. Отсутствие холостого хода.

1. Неисправность электрической системы карбюратора. Обратиться в специализированный сервис по ремонту карбюраторов.

2. Неисправность клапана холостого хода карбюратора. Устраняется путем замены клапана холостого хода карбюратора.

3. Негерметичность в системе забора воздуха (подсос воздуха). Поиск и устранение негерметичности системы.

6. Отсутствие динамики.

1. Бедная смесь. Регулировка карбюратора (количество смеси) с помощью газоанализатора.

7. Увеличенный расход топлива.

1. Богатая смесь. Полная промывка и регулировка карбюратора с заменой ремкомплекта и изношенных деталей карбюратора.

VI. Замена ремкомплекта и необходимых запчастей карбюратора

Данная процедура проводится при полной разборке карбюратора, профилактическом ремонте, регулировке и промывке карбюратора.

VII.

Сборка и установка карбюратора.

Сборка карбюратора проводится в обратной последовательности, строго по указанным пунктам.

VIII. Регулировка карбюратора.

Окончательная регулировка карбюратора производится в специализированном сервисе по ремонту карбюраторов.

Инструкция. Ремонт и регулировка карбюратора отечественного автомобиля. Карбюратор ВАЗ 2107, 2108, 21083, 2109, 21099, 2110, 2106, 2105, 2101 …

ГАЗ К-151, К-126 …
Инструкция. Устройство, ремонт и регулировка карбюратора К 151 своими силами.
Карбюраторы солекс.
Инструкция. Устройство, ремонт и регулировка карбюратора ВАЗ ОКА 1111-1107010.
Устройство карбюратора

бензонасос ваз 2109

Карбюратор К 151.
Устройство карбюратора. Карбюратор ВАЗ 2105-1107010-20.
Устройство карбюратора. Карбюратор ВАЗ 21053-1107010.

Устройство карбюратора. Карбюратор ВАЗ 2107-1107010-20.
Устройство карбюратора

реле бензонасоса ваз 2110

Карбюратор ВАЗ 21083.
Устройство карбюратора. Карбюратор ВАЗ 21083–1107010-31.

РЕМОНТ И РЕГУЛИРОВКА КАРБЮРАТОРА

ЗАПИСЬ по тел: (495) 745-1747; 8-905-797-9988; (495) 979-5521.

хорошая ли машина пежо 206

газ 31029 мотор отопителя

как снять стрелки с приборной панели ваз 2109

Похожие статьи:

Полезные советы → Как правильно выйти из заноса

Полезные советы → Правила зимнего вождения

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно переехать «лежачего полицейского»

Чистка и промывка карбюратора

Многие автовладельцы за всю жизнь своего автомобиля ни разу не делали такую ​​процедуру, как чистка или промывка карбюратора. Многие не считают это необходимостью, а некоторые даже не знают, что это нужно делать регулярно.

Дело в том, что при работе карбюратора через него подается огромное количество топлива. Конечно, весь бензин проходит через фильтры очистки, но в любом случае через некоторое время на поверхности, а также внутри устройства образуется налет, который необходимо удалить.

  • Ручная очистка — предполагает снятие устройства с автомобиля и полную его очистку с помощью подручных средств. Кто-то протирает внутренние полости сухой тряпкой или матерчатыми салфетками, а кто-то просто все промывает бензином, даже не очищая все внутри. На самом деле бензин ничего не даст, если вы не снимете этот налет вручную. Поэтому этот метод не очень эффективен.
  • Автоматическая очистка карбюратора, если это можно так назвать. Это подразумевает следующий путь. В топливный бак автомобиля заливается специальная жидкость и после сгорания всего объема бензина карбюратор, по идее, должен быть очищен. Но и этот способ вызывает сомнения, так как в реакции с бензином эта жидкость вряд ли сможет как следует прочистить все внутренние полости и форсунки.
  • Промывка специальной жидкостью для очистки карбюратора. Конечно, придется все делать вручную, то есть частично разбирать карбюратор, но эффект от такой чистки довольно приличный. Обычно такие средства продаются в пульверизаторе со специальной насадкой, чтобы можно было прочистить не только внутреннюю и внешнюю полости, но главное тщательно промыть все форсунки.

Именно метод, описанный в последнем абзаце, будет описан чуть более подробно ниже. Для этого нам понадобится очиститель карбюратора. В данном случае использовался цилиндр Ombra голландского производства. Сам контейнер объемом 500 мл имеет очень удобную насадку, которая идеально подходит для промывки форсунок. Вот как все это выглядит на практике:

Чтобы провести эту процедуру более-менее тщательно, необходимо хотя бы частично разобрать карбюратор. В примере ниже будет показано несколько фотографий этого процесса. В этом случае производится промывка карбюратора ВАЗ 2109.

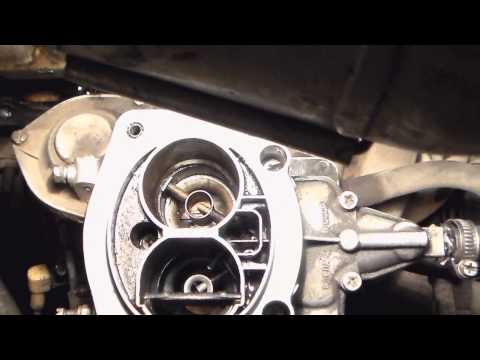

Для доступа к поплавковой камере и форсункам необходимо снять верхнюю часть:

Вот что получается при разделении двух частей:

Внутренние полости очищаются от воздействия струя из баллона, а струи очищаются от складок тонкой трубкой, которая идет в комплекте с изделием. При тщательной обработке этим составом внутри все становится практически целым, внешне тоже стоит промыть, чтобы не было следов масла, грязи и прочих загрязнений:

Подобную процедуру желательно производить хотя бы раз в год, так как за это время внутри скапливается много всякой гадости, которая потом мешает нормальной работе двигателя.

на заметку начинающему автомобилисту

Снятие низкого щитка приборов на автомобиле ВАЗ 2109 производится с целью его замены или выполнения различных ремонтов, при которых его наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работ следующий:

  • Первым делом снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя отопителя.


  • Далее необходимо открутить винты крепления декоративной накладки консоли. Винты расположены по бокам. После этого слегка потяните накладку на себя, насколько позволяет внутренняя проводка.


  • Теперь отсоединяем все пакеты с проводами от подкладки. Их следует разметить в первую очередь, чтобы не перепутать при последующей сборке. Сюда входят — выключатель наружного света, противотуманные фары, сигнализация, обогрев заднего стекла.


  • Сразу отключаем провода питания прикуривателя и его подсветки.


  • Далее откручиваем винты крепления панели управления обогревом салона, их всего четыре винта.
  • Ослабьте винты крепления козырька комбинации приборов.


  • Сняв козырек, сжимаем пружинные фиксаторы и снимаем саму комбинацию приборов с панели.


  • Теперь откручиваем гайку привода спидометра и отсоединяем трос.


  • Сразу снимаем со штуцера шланг экономайзера, снимаем колодку с питающими проводами (белый и красный) и отсоединяем тросик сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.


  • Далее снимаем пластиковые ручки включения и регулировки яркости подсветки комбинации и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, вдавливаем их внутрь.


  • Перейдем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы освободилась защелка замка руля.
  • Снимите трубу рулевой колонки вместе с замком.


  • Слегка потяните на себя шток привода воздушной заслонки и снимите декоративную ручку. Затем откручиваем два винта и снимаем упорную направляющую.


  • И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижний, винт, расположенный в бардачке, откручиваем винты крепления консоли внизу.
  • Снимите панель.

На этом ремонтные работы завершены. Установите в обратном порядке.

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой, выпущенных после 1996 года и двух в более старых автомобилях. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

На ВАЗ 2109 электрические схемы размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

  • освещение, габариты;
  • характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Клеммы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. Датчики уровня выведены на панель:

  • тормозная жидкость;
  • масла
  • ;
  • охлаждающая жидкость
  • ;
  • стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.


Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не отменяет необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

  • уровень топлива в баке;
  • состояние стояночного тормоза;
  • положение воздушной заслонки карбюратора;
  • Аварийное давление в системе;
  • уровень заряда батареи;
  • впрыск топлива;
  • тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это светильники:

  • наружного освещения;
  • противотуманные фары;
  • размеров;
  • аварийное освещение;
  • дальний свет;
  • указатели поворота;
  • остановок;
  • дальнего света фар заднего хода;
  • обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедами отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из самых важных индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.


При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки. Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте ограничитель. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива все время скачками меняет свое положение, то ослаб контакт токоприемника и резистора. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Панель приборов на моделях ВАЗ 2109 оснащена множеством значков и индикаторов, которые отображают состояние различных систем автомобиля. Но не всегда владельцы «девяток» знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем вам все, что необходимо знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

Сегодня автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, карбюраторные они или инжекторные, оснащаются тремя типами электронных «приборов». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с низкой опции. Подробная расшифровка схемы приведена в таблице.

Значок Назначение
32 Указывает, какой . Индикатор перестает работать после поворота руля.
33 Лампа света, включающаяся при включении ближнего света.
34 Загорается при включении ПТФ — противотуманных фар.
35 Лампа включения дальнего света фар.
36 Предупреждает водителя о работе обогрева заднего стекла.
37
38 Спидометр.
39
40 Датчик, оповещающий водителя о температуре антифриза в системе охлаждения.
41 Датчик, определяющий уровень напряжения в бортовой сети автомобиля.
42
43 контрольная лампа.
44 Диод загорается, если состояние тормозной системы аварийное.
45 Значок включения подсоса или воздушной заслонки карбюратора.
46 Включить стояночный тормоз.
47 Этот пункт появляется при низком заряде батареи авто.
48 Счетчик общего пробега автомобиля.
49 Эконометр, стрелка на котором поднимается при нажатии на педаль газа.
50 Черта, за которую выходить не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51 .

Панель приборов «Высокая»

Ниже представлена ​​панель приборов ВАЗ 2109 высокого типа с электронной подсветкой. Актуально как для инжекторов, так и для карбюраторов. Расшифровку схемы и комбинации вы найдете по инструкции ниже.

Значок Обозначение
42 Спидометр, показывающий скорость автомобиля.
43 Одометр, регистрирующий пробег автомобиля.
44
45 Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
46 Контрольная лампа.
47 Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48 Лампа сигнализатора для водителя о неисправности в работе сигнальных огней.
49 Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50 Индикатор, указывающий на износ тормозных колодок передних колес.
51 Лампа загорается, чтобы предупредить автомобилиста о недостатке жидкости в бачке омывателя ветрового и заднего стекла.
52 Индикатор отсутствия давления моторной жидкости в картере.
53 Регулятор измеряет уровень температуры антифриза в системе охлаждения и выводит эти данные на светящуюся электронную панель.
54 Этот значок на высокой комбинации щита представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55 Дополнительная розетка.
56 Кнопка, предназначенная для обнуления суточного пробега.
57 Лампа, загорающаяся при включении фар автомобиля.
58 Датчик суточного пробега.
59 диодная лампа, которая включается при включении габаритных огней.
60 Датчик, предупреждающий водителя об открытой двери.
61 Сигнальная лампа для водителя о том, что он едет не пристегнутым ремнем безопасности.
62 Диод индикации включения левого поворотника.
63 Этот элемент светящейся комбинации электронной панели показывает уровень заряда в системе.
64 Диод индикации включения правого поворотника.
65 Лампа загорается при недостаточном давлении моторной жидкости в системе.
66 Диод включается, если уровень топлива в баке критический.
67 Лампа включения воздушной заслонки встречается только в карбюраторных автомобилях.
68 Этот элемент активируется при необходимости диагностики мотора авто.
69 Фонарь ручного тормоза.

Европанель

Теперь перейдем к рассмотрению комбинации с подсветкой. Сразу стоит отметить, что описание компонентов ниже почти такое же, как у электронной панели низкого типа.

Значок Назначение
42 Указывает, какой сигнал поворота включен. Индикатор перестает работать после поворота руля в нужном направлении.
43 Лампа света европанели активируется при включении габаритных огней.
44 Загорается при включении задних ПТФ — противотуманных фар.
45 Лампа включения дальнего света фар.
46 Этот элемент цепи оповещает автомобилиста о.
47 Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48 Спидометр, отображающий скорость автомобиля во время движения.
49 Счетчик, регистрирующий суточный пробег автомобиля.
50 Этот компонент схемы предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51 Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52 Значок, загорающийся при слишком низком давлении моторной жидкости в системе.
53 Лампа включения сигнализации.
54 Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание ее диагностике.
55 Значок включения подсоса карбюраторного двигателя.
56 Включить стояночный тормоз.
57 Этот элемент на схеме загорается при слишком низком заряде автомобильного аккумулятора. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58 Счетчик общего пробега автомобиля в километрах.
59 Эконометр, стрелка на котором поднимается при нажатии на педаль газа. Эконометр позволяет немного сэкономить топливо автомобиля.
60 Линия на диаграмме, за которую не рекомендуется выходить. Диодная лампа срабатывает при критически низком уровне бензина в баке. Чтобы не останавливаться в дороге, следует добавить топлива.
61 Датчик измерения уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щитка от ВАЗ 2110 к «девятке» (автор видео Garage B.F.S).

  1. Не работает спидометр. Причин тому может быть несколько – обрыв кабеля, неправильная его установка или износ розетки. Попробуйте отсоединить кабель и снова подключить.
  2. Не фиксируется пробег автомобиля. Обычно эта проблема решается заменой устройства.
  3. Не горит тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
  4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также проблемы могут быть в электрической цепи, но такое случается редко.
  5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию. Например, водителя предупреждают об отсутствии уровня моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то лучшим вариантом будет замена щитка своими руками. Для правильной замены вам понадобится инструкция по демонтажу и установке щитка, которая приведена ниже. Для выполнения этих действий вам понадобятся только отвертки – плоская и крестовая. Инструкция дана на примере низкого щитка, но в целом она идентична для других вариантов панелей приборов. H Не забудьте отключить аккумулятор!




  1. В первую очередь необходимо обесточить систему, для этого отсоединить клеммы от аккумулятора.
  2. С помощью отвертки Phillips открутите пластиковую накладку вокруг руля. Можно не удалять, но желательно это сделать для большего удобства.
  3. Можно также отсоединить подрулевые переключатели — это просто отсоединит жгут проводов.
  4. Крестовой отверткой откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
  5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
  6. Следующим шагом является отключение. При демонтаже необходимо быть максимально осторожным, чтобы не повредить кабель, особенно если он старый. В противном случае его необходимо будет заменить.
  7. Далее отключите белый выход и снимите шланг эконометра.
  8. Затем следует отсоединить от спидометра трос обнуления суточного пробега автомобиля.
  9. Завершающим этапом будет отсоединение красного разъема и демонтаж самого щита. Заменяется и устанавливается новая панель, после чего дальнейшая сборка осуществляется в обратном порядке.

Как видите, процедура не особо сложная — достаточно все сделать по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109своими руками »

Узнайте, как производится замена панелей приборов на «девятках» в видео ниже (автор ролика Сделай Сэм! Плюс интересное!).

ВАЗ девятого семейства, устанавливаемые на автомобили, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм.Стоит отметить, что на данный момент существует несколько ВАЗовских «торпед». После середины 90-х на конвейере выпускалась «девятка», на которой Установлена ​​панель приборов ВАЗ-2109. До сих пор она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, что была установлена ​​после нее. Но сегодня не об этом. В этой статье мы расскажем, как тюнинговать ВАЗ-2109приборная панель и как она разбирается.

Доработка подсветки

Лучшим вариантом тюнинга данного элемента салона будет доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них свет расположен с внутренней стороны панели. Старые «девятки» имели подсветку снаружи, что создавало некий эффект аскетизма. И выглядела она не очень спортивно. Вполне возможно изменить его расположение с внешнего на внутреннее. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам потребуется снять розетку с автомобиля, предварительно обесточив бортовую сеть автомобиля и размотав крепления накладок. Об этом мы подробно поговорим в разделе «Как снять панель приборов ВАЗ-2109 низкая и высокая». Для того чтобы свет от диодов падал на облицовку изнутри, необходимо сделать на ее поверхности несколько надрезов. Это можно сделать паяльником или раскаленным ножом.

Работа со светодиодными деталями

После проделывания отверстий можно приступать к самой подсветке. У нас он будет располагаться как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем ее сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты. Разрезаем его на несколько одинаковых кусочков. В итоге у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка изоленты. Для остальных элементов (шкала уровня топлива, температуры охлаждающей жидкости и т.д.) достаточно одной штуки.

примечание

Стандартный подвес выбрасывать не спешим, так как он будет подсвечивать стрелки на шкалах приборов. Но его также можно модернизировать. Для этого приклейте на место светильников светодиодную ленту. Многие автолюбители отмечают его очень яркое свечение, поэтому клеим на диоды дополнительно тонировочную пленку. Если такового нет, можно использовать черный маркер — результат будет тот же. При этом штатный светофильтр остается на месте, а оттенок подсветки будет мягким и однородным с бело-голубым цветом.

Что делать дальше?

Далее готовую подсветку необходимо подключить к контакту штатной пластины лампы подсветки. Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете подачу напряжения.


Про стрелки

На данном этапе наш ВАЗ-2109 практически доработан. Осталось только проверить работу светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, но лучше заменить их специальными, которые подсвечиваются отдельной лампой расположен рядом с осью. В качестве альтернативы устанавливаются штатные детали от панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

По инструкции, чтобы полностью разобрать розетку, нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство включения вентилятора и винты крепления обшивки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После этого снимается блок с выключателем наружного освещения и подсветкой прикуривателя.

Далее откручиваются 4 винта крепления панели управления отопителем и 2 болта от козырька приборной панели. Затем корпус комбинации приборов сжимается и снимается с панели. Белый блок с комбинации приборов и шланг штуцера экономометра снимаются, а затем снимаются. Трос сброса пробега отсоединен от спидометра. После этого красный блок с проводами снимается.


На следующем этапе разбирается гайка крепления гидрокорректора фар, и сам руль. После установки ключа зажигания в положение «1» противоугонное устройство снимается, а затем снимается колодка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого труба снимается вместе с розжигом. Чтобы стянуть ручку со стержня, нужно потянуть «подсос» на себя. Далее снимаются болты крепления стержней демпфера и самих элементов, удерживающих щиток с циферблатами с правой и левой стороны. Все, на данном этапе панель приборов ВАЗ-2109 (нижняя) успешно снята! Установка всех элементов производится аналогично снятию, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высокая?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 годов выпуска. Однако дизайн передней панели у них совершенно другой, поэтому алгоритм демонтажа будет соответствующим.

Итак, с чего начинается работа?

Демонтаж высокой панели приборов начинается со снятия обшивки рулевого колеса. Далее нужно открутить гайку рулевого колеса так, чтобы ее передняя часть оказалась на одном уровне с концом вала колонки. Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях он, соскочив с креплений, может нанести большую травму.


Резкими ударами руки деталь сбивается с креплений и окончательно снимается. Далее откручиваются 6 болтов нижнего кожуха колонки. Последняя часть вместе с облицовкой замка зажигания вынесена целиком наружу. То же самое проделайте с верхней крышкой. После этого основание снимается с вала и два блока проводов отключаются от звукового сигнала. Затем по цепи снимаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После вытаскивания «подсоса» снимается ручка со штока и снимаются консоли панели приборов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
