Проверка датчика положения коленвала: Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Как проверить датчик коленвала 4 лучших способа проверки

Статьи на похожую тематику

Датчик дроссельной заслонки

Кислородный датчик

Ремонт датчика скорости

Ремонт дпдз

Обзор всех датчиков авто

Содержание статьи

• Устройство датчика
• Признаки неисправности
• Способы проверки
• Подборка видео

Устройство датчика коленвала

Коленчатый вал

это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.

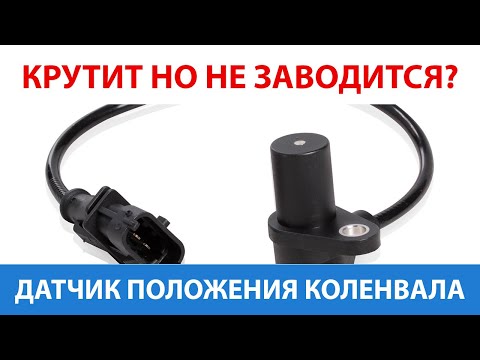

Датчик положения коленвала (ДПКВ)

это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности

существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

• Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
• Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
• Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод 8) диск синхронизацииОптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

• момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
• замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

• Угол поворота распредвала;
• угол опережения зажигания;
• объем подачи топливной смеси;
• Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

• Симптом №1 Снижение динамических характеристик;
• Симптом №2 Провалы при интенсивном ускорении;
• Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
• Симптом №4 Во время движения обороты могут самопроизвольно меняться;
• Симптом №5 Нестабильный холостой ход;
• Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
• Симптом №7 Все пункты прогрессируют;
• Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

• 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
• 2. запустить программу для диагностики;
• 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
• 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

• 1. мультиметр имеющий функцию измерения индуктивности;
• 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
• 3. мегаомметр;
• 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Как проверить датчик положения коленчатого вала

Работа инжекторного двигателя, включая системы подачи топлива и зажигания, подчиняется показаниям датчика положения коленчатого вала (ДПКВ). Датчик отслеживает и сообщает контроллеру инжектора данные о положении коленчатого вала, формируя короткие всплески импульсов.

Как работает ДПКВ

Работа датчика основана на эффекте Холла, благодаря которому в катушке индуктивности, при прохождении через магнитное поле формируется импульс электродвижущей силы (ЭДС). Магнитное поле меняется, когда мимо датчика проходит сигнальная шестерня коленчатого вала, на которой нарезаны зубцы. Промежуток, занимающий место двух зубцов подает контроллеру сигнал о приближении к верхней мертвой точке (ВМТ) первого цилиндра и дает команду на начало отсчета, мелкие зубцы сообщают о положении коленчатого вала в реальном времени.

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

• повреждение корпуса;
• обрыв катушки индуктивности;
• межвитковое замыкание;
• окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

• повреждение одного или более зубцов шестеренки;
• намагничивание шестеренки;
• изменение расстояния между датчиком и шестеренкой.

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Видео — Диагностика датчика Холла

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

• Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

• Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

• Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

• Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

Как проверить коленвал мультиметром? — Kvazar-wp

Большая часть систем современного автомобиля контролируется чувствительными устройствами, информирующими водителя об их состоянии, а также возникновении опасных ситуаций. Эти устройства способны в автоматическом режиме оказывать влияние на работу различных механизмов и систем. К таким устройствам относится датчик положения коленвала (ДПКВА). Когда он выходит из строя, работа автомобиля становится как минимум, нестабильной, а как максимум, машина может быть обездвижена. Поэтому состояние датчика нужно отслеживать и проверять. Для этого можно использовать мультиметр. Сегодня расскажем, как проверить коленвал мультиметром.

Contents

• 1 Датчики положения коленчатого вала – виды, назначение
• 2 Как проверить ДПКВ мультиметром
  • 2.1 Как интерпретировать результаты проверки:
  • 2.2 Вопрос — ответ

Датчики положения коленчатого вала – виды, назначение

Существует три вида датчиков:

• индукционный;
• полупроводниковый;
• оптический — считаются самыми надежными.

Независимо от того какого вида датчик, назначение у него следующее:

• определение угла поворота коленвала;
• определение ускорения подкрутки в момент воспламенения рабочей смеси;
• установка среднего значения частоты оборотов двигателя;
• установка синхронизации сигналов с датчика распределительного вала.

Все эти задачи крайне важны для нормальной работы автомобильного двигателя. Признаками неисправности датчика являются:

• снижение мощности мотора;
• нестабильны обороты двигателя;
• отсутствие искры на свечах зажигания;
• проблемы с пуском;
• во время активной езды в двигателе срабатывает детонация;
• машина не заводится, когда датчик полностью выходит из строя.

Но те же симптомы могут проявляться и при других проблемах. Поэтому, следуя методом исключения, нужно провести проверку датчика коленвала мультиметром. И, если он в порядке, искать причину неисправности в других системах.

Как проверить ДПКВ мультиметром

Перед тем как заняться проверкой, нужно визуально оценить состояние датчика и его положения на месте. Затем устройство снимается. Обычно это несложно. Например, в автомобиле ВАЗ датчик закреплен в специальном кронштейне всего одним болтом, а сам кронштейн является частью боковой крышки двигателя машины.

Сняв датчик, нужно тщательно осмотреть его, выявляя внешние повреждения, которые могли послужить причиной выхода его из строя. Если повреждений не обнаружено, можно приступать к проверке, которая заключается в замере сопротивления обмотки устройства:

1. Контакты датчика должны быть чисты. Если это не так, их можно промыть бензином или спиртом.
2. Переключатель мультиметра нужно установить в режим измерения сопротивления. Диапазон измерения 2 кОм.
3. Щупы прибора нужно установить на контакты датчика.
4. На дисплее появится результат измерения.

Как интерпретировать результаты проверки:

Считается, что сопротивление обмотки ДПКВ должно находиться в интервале от 500 до 750 Ом. Лучше всего выяснить номинальную величину сопротивления конкретно для вашего автомобиля. Возможно, она отличается от усредненных цифр.

Если результат измерения ниже заданного интервала, возможно, нарушена изоляция обмотки датчика. Это требует его замены.

Если на экране тестера вообще не отразились показания, значит налицо обрыв цепи и датчик непригоден к дальнейшей эксплуатации.

Надеемся, теперь вы знаете, как проверить коленвал мультиметром.

Вопрос — ответ

Вопрос: Как проверить мультиметром полупроводниковый датчик?

Имя: Тимур

Ответ: Исправность датчиков этого вида определяется по наличию напряжения. На современных авто установленный на место датчик должен генерировать напряжение 5 В. Измерение проводится также на клеммах датчика в режиме измерения напряжения. Если автомобиль старый, то напряжение может достигать 12 В. Если тестер показывает отсутствие напряжения – датчик неисправный.



Вопрос: Перестал работать ДПКВ. После снятия обнаружено большое количество грязи в районе контактов. Была проведена очистка. Стоит ли ставить снова использовать такой датчик?

Имя: Андрей

Ответ: Проверьте его мультиметром и, если сопротивление обмотки датчика вписывается в обозначенные пределы, можно попробовать его использовать. Возможно, именно грязь послужила причиной обрыва цепи.



Вопрос: Не работает датчик коленвала, хотя проверка мультитестером показала хороший результат. В чем может быть причина?

Имя: Азат

Ответ: Проверьте провода. Возможно, имеется обрыв, хотя внешняя изоляция может быть и целой. Для проверки снимите разъем и аккуратно потяните контактные штыри на себя. Оборванный проводник останется у вас в руках. В качестве временной меры можно зачистить изоляцию, скрутить оголенные жилы и заизолировать.



Вопрос: У меня стоит оптический датчик коленвала. И он плохо работает. Можно ли его как-то проверить?

Имя: Ильдар

Ответ: Оптические датчики считаются очень надежными. Но их недостаток заключается в том, что при загрязнении нормальная работа нарушается, поскольку фотодиод не может зафиксировать изменение сигнала, выдаваемого светодиодом. Попробуйте просто почистить устройство.



Как проверить 3-проводной датчик коленвала с помощью мультиметра

В вашем автомобиле снова появились неисправности, и после проверки всех обычных причин вы не можете найти проблему.

У вас есть предположение, что проблема может быть в двигателе.

Какой компонент вы бы проверили? Что ж, одним из них является коленчатый вал, который является одним из самых важных компонентов для проверки.

К счастью, поставить диагноз на нем несложно.

В этой статье содержится необходимая информация о проверке датчика коленчатого вала, в том числе о том, что представляет собой этот компонент, и о том, как выполнить диагностику с помощью мультиметра.

Давайте начнем.

Что такое датчик коленчатого вала

Коленчатый вал — это часть двигателя внутреннего сгорания, которая обеспечивает ему вращательное движение, необходимое для эффективной работы.

Датчик коленчатого вала, также известный как датчик положения коленчатого вала или датчик распределительного вала, представляет собой устройство, используемое в двигателе внутреннего сгорания для измерения положения и скорости этого коленчатого вала при его вращении.

При этом датчик коленвала связывается с блоком управления двигателем (ECU) и контролирует уровень впрыска топлива, необходимый двигателю. Это также диктует синхронизацию системы зажигания двигателя.

Таким образом, это устройство является очень важным компонентом вашего автомобиля, и в случае его неисправности могут возникнуть серьезные проблемы. С какими проблемами вы сталкиваетесь из-за плохого датчика коленвала?

Признаки неисправности датчика коленчатого вала

Некоторые признаки неисправности датчика коленчатого вала включают:

1. Горит индикатор Check Engine

Значок двигателя на приборной панели указывает на наличие проблемы с двигателем. Если этот индикатор загорается, вы знаете, что один из компонентов вашего двигателя, например, датчик коленвала, неисправен.

Затем вы проверяете эти другие подсказки

2. Заблокированные шестерни

Когда вы замечаете, что ваши шестерни застревают, когда вы пытаетесь передать от одной к другой, тогда датчик коленчатого вала может иметь проблемы. Во многих случаях машину необходимо перезапустить, прежде чем вы сможете выполнить эту передачу.

Будьте осторожны, если вы столкнетесь с этим, и решите проблему как можно скорее.

3. Затрудненный запуск автомобиля

Конечно, если синхронизация и объем впрыска топлива не так совершенны, как должны быть, ваша система зажигания не работает должным образом.

4. Повторяющаяся остановка двигателя

Датчик коленвала также работает, когда автомобиль включен, и ваш автомобиль продолжает ломаться, когда в двигатель не впрыскивается нужное количество топлива.

5. Проблемы с ускорением

Неисправный коленчатый вал вызывает множество проблем с ускорением. Как правило, если устройство неисправно, ваше ускорение будет медленным и ограниченным, что может быть опасно. Вы также можете заметить, что ваш автомобиль дергается, когда вы пытаетесь ускориться.

6. Двигатель с пропусками зажигания

Неисправный датчик коленчатого вала означает, что ваша топливная форсунка не работает должным образом, что может привести к пропуску зажигания в двигателе.

Некоторые другие симптомы включают повышенный расход топлива из-за неточных впрысков и отсутствия импульса топливной форсунки.

Это не исключительные признаки неисправного датчика распределительного вала, но при наличии нескольких из них следует подозревать устройство.

Типы датчиков коленчатого вала

Существует два распространенных типа датчиков распредвала. Это индуктивный датчик кривошипа и датчик холла. Вы знаете, что находится в вашем автомобиле, когда вы проверяете автомобильное руководство.

Индуктивный датчик коленвала также называется магнитным датчиком и имеет два провода; сигнальный провод и провод заземления.

T.P.S eBay

При тестировании этого типа датчика распредвала вы используете мультиметр для проверки показаний сигнального провода и провода заземления. Если вы ничего не получаете, значит проблема в датчике.

Датчик Холла имеет дополнительный провод; опорный вольтовый провод. Из этого вы узнаете, что он называется трехпроводным датчиком коленвала, потому что он имеет три провода.

CarsFromJapan

Эта категория датчиков — это то, что нас интересует, и мультиметр — идеальный функциональный инструмент для проведения серии тестов.

Как проверить 3-проводной датчик коленчатого вала с помощью мультиметра

Чтобы протестировать 3-проводной датчик коленчатого вала, вы устанавливаете мультиметр на постоянное напряжение и используете его для сбора показаний сигнального, эталонного и заземляющего проводов. Если показания, которые вы получаете от них, не согласуются с указаниями, содержащимися в руководстве по эксплуатации автомобиля, то ваш датчик кривошипа неисправен.

Этот процесс идет глубже и будет объяснен далее.

1. Проверьте положение проводов

При диагностике вашего 3-проводного датчика коленчатого вала с помощью мультиметра вы должны отдельно проверить сигнальный и эталонный провода относительно провода заземления. Из-за этого очень важно определить, какой провод какой.

Здесь вы обращаетесь к руководству по эксплуатации вашего автомобиля. Вы находите и различаете провода в датчике коленчатого вала.

Тем не менее, эти провода обычно имеют общие положения в датчике распредвала, и это видео проливает свет.

2. Проверка провода эталонного напряжения относительно провода заземления

После различения проводов необходимо проверить, не поврежден ли какой-либо из них. Первый набор, который вы тестируете, — это провод эталонного напряжения и провод заземления.

Вам нужно настроить мультиметр на постоянное напряжение и включить зажигание, не запуская двигатель. Подсоедините красный (положительный) провод к проводу эталонного напряжения, а черный (отрицательный) провод к проводу заземления.

Ожидается, что ваш мультиметр покажет значение напряжения от 5 до 12, в зависимости от автомобиля и датчика, который вы используете. Если вы не получаете никаких показаний или ваши показания непоследовательны, возможно, один из этих проводов неисправен. Это также может означать, что неисправен весь датчик распредвала.

Если с чтением все в порядке, переходите к следующему шагу.

3. Проверка сигнального провода относительно провода заземления

Теперь вы запускаете двигатель, подключаете красный (положительный) провод к сигнальному проводу, черный (отрицательный) провод к проводу заземления, а затем дождитесь показания мультиметра. Ожидается, что мультиметр покажет около 5 вольт.

Если вы не получаете никаких показаний или полученные показания непостоянны, то ваш датчик распределительного вала неисправен и нуждается в замене.

Вы также можете проверить, не является ли виновником заземляющий провод. Для этого отсоедините разъем распределительного вала, поместите черный (отрицательный) провод на провод заземления и поместите красный (положительный) провод на положительную клемму автомобильного аккумулятора.

Вы ожидаете увидеть показания мультиметра между 10 и 12 вольтами. Если вы этого не понимаете, то топливная форсунка не получает достаточного количества заземления для правильной работы.

Заключение

Независимо от того, связана ли проблема с проводом заземления, сигнальным проводом или проводом эталонного напряжения, требуется замена всего устройства, и этот процесс может быть довольно утомительным. Использование услуги опытного автомеханика — отличный вариант для вас.

Часто задаваемые вопросы

Сколько Ом должно быть у датчика коленчатого вала?

Датчик коленчатого вала должен иметь сопротивление от 200 до 1000 Ом, в зависимости от значения из справочного руководства. Если вы не получаете значение в этом диапазоне, значит в датчике короткое замыкание или обрыв и его нужно менять.

Как узнать, неисправен ли датчик коленвала?

Симптомы неисправного датчика коленчатого вала включают остановку автомобиля, горящую лампочку двигателя, проблемы с ускорением, проблемы с трансмиссией и трудности с запуском автомобиля.

Как проверить датчик положения коленчатого вала с помощью мультиметра

Последнее обновление: 4 октября 2022 г.

Содержание

• Симптомы неисправности датчика положения коленчатого вала
• Проверка датчика положения коленчатого вала (этапы)
  • Проверка 2-проводного или индуктивного датчика положения коленчатого вала
  • Проверка 3-проводного датчика положения коленчатого вала или датчика Холла
• Часто задаваемые вопросы
  • Датчик положения коленчатого вала: что именно он делает?
  • Какие существуют два типа датчиков CKP?
  • Где находится датчик положения коленчатого вала?
  • Что делать, если мой CKP проходит тест?

Ваш автомобиль не заводится? Возможно проблема с датчиком CKP. Датчик кривошипа уведомляет блок управления двигателем (ECU), когда свечи зажигания должны загореться. Также он контролирует время и объем впрыска топлива в камеру сгорания автомобиля.

В целом существует два типа датчиков CKP: индуктивные и датчики Холла. Вы можете проверить датчик индуктивного типа с помощью мультиметра, выполнив следующие действия:

• Отсоедините электрический разъем CKPS и установите на цифровом мультиметре настройки низкого напряжения постоянного тока.
• Остановите запуск двигателя, затем поверните ключ зажигания в положение «Вкл.».
• Подсоедините черный провод цифрового мультиметра к земле, а красный провод к каждому проводу датчика.
• Настройте цифровой мультиметр на шкалу переменного напряжения низкого диапазона и подключите контакты датчика к проводам измерителя.
• Наблюдая за показаниями счетчика, попросите помощника провернуть двигатель на несколько секунд.

Обычно распространенная проблема заключается в том, что датчик коленвала может быть поврежден, что требует проверки с использованием измерительного инструмента, такого как мультиметр. Итак, в этой статье я покажу вам, как проверить датчик положения коленчатого вала с помощью мультиметра.

Плохие симптомы датчика датчика CKP

Неудачный или плохой CKP может вызвать следующие симптомы:

• Трудно начать
• . время тяжелое.
• Нерешительность
• Медленное ускорение
• Увеличился расход топлива
• Пропуски зажигания
• Горит индикатор проверки двигателя
• Тахометр может работать неправильно или вообще не работать

Неисправности в других системах, таких как топливная система или система зажигания, могут вызывать некоторые из тех же симптомов. В результате проверка датчика положения коленчатого вала имеет решающее значение для более точной диагностики. С помощью мультиметра вы можете проверить свой CKP независимо от того, индуктивный ли это датчик или датчик Холла.

Проверка датчика положения коленчатого вала (шаги)

Итак, давайте приступим к нашему основному вопросу, как проверить датчик коленчатого вала с помощью мультиметра?

Ниже приведены этапы:

Проверка двухпроводного или индуктивного датчика положения коленчатого вала Видео | Трещотки и гаечные ключи

1. Отсоедините электрический разъем датчика положения коленчатого вала.
2. Установите цифровой мультиметр на настройки напряжения постоянного тока, используя низкий диапазон.
3. Переведите ключ зажигания в положение «Вкл.», не запуская двигатель.
4. Подключите черный провод мультиметра к земле. Это может быть чистая поверхность двигателя, металлическая скоба или отрицательный (-) вывод аккумуляторной батареи.
5. Подсоедините красный провод мультиметра к каждому проводу датчика на отсоединенном разъеме жгута проводов. Если один из кабелей выдает примерно 1,5 вольта, датчик не получает опорное напряжение и должен быть отремонтирован.
6. Во избежание запуска двигателя можно отключить топливную систему, отключив предохранитель или реле топливного насоса. В качестве альтернативы можно отсоединить кабель зажигания между распределителем и катушкой зажигания. (1, 2)
7. Выберите нижний диапазон на шкале напряжения переменного тока на цифровом мультиметре.
8. Подсоедините контакты датчика к проводам измерителя. Во время этой проверки следите за тем, чтобы провода измерительного прибора не касались движущихся частей двигателя.
9. Наблюдая за показаниями счетчика, попросите помощника провернуть двигатель на несколько секунд.

Ваш датчик должен генерировать импульсный сигнал напряжения. Замените датчик, если импульсы напряжения не видны. Если ваш мультиметр способен измерять частоту (Гц), вы можете использовать эту опцию тем же методом, что и при проверке сигнала переменного тока. Затем сравните полученные результаты с рекомендациями производителя. В связи с этим я рекомендую обратиться за помощью к руководству по ремонту вашего автомобиля.

Вы также можете проверить сопротивление вашего индуктивного датчика положения коленчатого вала, выполнив следующие действия:

1. Установите цифровой мультиметр в Ом.
2. Отсоедините электрический разъем вашего CKP.
3. Затем один провод цифрового мультиметра должен быть подключен к одному из контактов датчика, а другой — к другому выводу датчика.
4. Включите мультиметр.

• В зависимости от модели вашего автомобиля значение сопротивления должно составлять от 200 до 2000 Ом.
• Сравните полученные результаты со спецификациями, предоставленными производителем. Вы можете найти его в руководстве по ремонту вашего автомобиля. Замените датчик, если он не соответствует спецификации.
• Если результат показывает бесконечное сопротивление, датчик имеет обрыв в цепи.
• Если результат показывает ноль Ом, в датчике произошло короткое замыкание.

Проверка 3-проводного датчика положения коленчатого вала или датчика Холла Видео | Трещотки и гаечные ключи

1. Во время проверки предотвратите запуск двигателя, отсоединив предохранитель или реле топливного насоса.

• Если на вашем двигателе есть распределитель, отсоедините кабель центрального зажигания и подключите его к двигателю с помощью перемычки.

1. Отсоедините электрический разъем вашего CKP.
2. Настройте цифровой мультиметр на напряжение постоянного тока с диапазоном 20 вольт.
3. Подсоедините черный провод мультиметра к черному проводу разъема жгута проводов.
4. Подсоедините красный провод мультиметра к красному (силовому) проводу разъема жгута проводов.

• Если в датчике положения коленчатого вала используются провода разного цвета, вам может потребоваться проверить электрическую схему для вашей конкретной модели, чтобы определить провода питания, заземления и сигнальные провода.

1. Переведите ключ зажигания в положение «Вкл.».
2. Показание должно быть в пределах от 5 до 13 вольт. В руководстве по ремонту вашего автомобиля вы можете найти эталонное значение напряжения для вашей конкретной модели.

• Проверьте разъем и провод на наличие повреждений или незакрепленных контактов, если опорное напряжение меньше ожидаемого или равно нулю. Кроме того, при необходимости проверьте компьютер вашего автомобиля.

1. Выключите зажигание, затем снова подсоедините датчик CKP к разъему жгута проводов.
2. Настройте мультиметр на считывание милливольт с помощью предварительной настройки низкого напряжения постоянного тока.
3. Подсоедините черный провод мультиметра к отрицательной клемме аккумулятора.
4. Используйте красный провод, чтобы проверить черный провод заземления на датчике положения коленчатого вала или разъеме жгута проводов.
5. На несколько секунд попросите помощника запустить двигатель. На вашем цифровом мультиметре должно быть зарегистрировано от 200 мВ до 300 мВ.
6. Подсоедините красный провод мультиметра к зеленому (сигнальному) проводу жгута проводов или датчику положения коленчатого вала.
7. Затем на несколько секунд запустите двигатель. Вы должны увидеть примерно 300 мВ на вашем измерителе. Это среднее значение напряжения, которое выдает датчик CKP.

В зависимости от вашей системы вы можете обнаружить сигнал CKP с помощью мультиметра, если он может считывать сигналы рабочего цикла. Вам необходимо прощупать сигнальный провод датчика и подключить черный провод цифрового мультиметра к земле.

• Установите на цифровом мультиметре рабочий цикл и попросите кого-нибудь запустить двигатель вместо вас.
• Датчик может быть неисправен, если CKP не выдает сигнал рабочего цикла.

Также не проверяйте сопротивление датчика положения коленчатого вала на эффекте Холла, если оно не указано в руководстве по ремонту вашего автомобиля. Это связано с тем, что наведенное напряжение может повредить внутренние компоненты.

Часто задаваемые вопросы

Датчик CKP: что именно он делает?

В общем, CKP следит за движением поршня и положением коленчатого вала. Это также помогает компьютеру отслеживать пропуски зажигания и скорость двигателя. С помощью этих данных компьютер регулирует угол опережения зажигания и впрыск топлива.

Однако датчик коленчатого вала подвергается нагреву и вибрации во время работы двигателя. Он изнашивается на датчике, или его цепь может со временем выйти из строя. Диагностический код неисправности (DTC), относящийся к проблеме с датчиком CKP или цепью датчика, может храниться в компьютере автомобиля, как и с другими датчиками, связанными с выбросами:

– P0315
– P0335- P0339
– P0385-P0389

Вы также можете столкнуться со следующим кодом, если ваш двигатель оснащен датчиком положения распределительного вала (CMP):

– P0016-P0019

Какие существуют два типа датчиков CKP?

Датчики CKP бывают двух видов, которые в настоящее время используются в большинстве автомобилей:

Индуктивный (магнитный) Датчик CKP
Имеет один или два провода.
Генерирует свой сигнал напряжения переменного тока.

Датчик Холла CKP
Имеет от трех до четырех проводов.
Генерирует прямоугольный цифровой сигнал.
Для подачи сигнала требуется внешний источник питания и заземление.

Где находится датчик положения коленчатого вала?

В зависимости от марки и модели вашего автомобиля датчик положения коленчатого вала можно найти в следующих местах:

— В передней части или крышке ГРМ двигателя, рядом со шкивом коленчатого вала или за гармоническим балансиром.
– Вокруг центра блока цилиндров.
— Под стартером вашего автомобиля.
– На задней части двигателя, рядом с зубчатым венцом маховика, в картере коробки передач.

При необходимости я рекомендую обратиться к руководству по обслуживанию вашего автомобиля, чтобы найти датчик для вашей модели.

Что делать, если мой CKP проходит тест?

Даже если в вашем двигателе проявляются симптомы неисправности CKP, это не всегда означает, что ваш датчик, проводка или разъем неисправны. Проблема может быть вызвана компонентами, с которыми он взаимодействует.

В зависимости от конкретной конструкции вашей модели может возникнуть проблема с модулем управления зажиганием (ICM) или, реже, с самим PCM. При необходимости обратитесь к руководству пользователя. Вы также можете проверить датчик положения распредвала, если система зажигания дает искру, но топливные форсунки не работают.

Взгляните на некоторые из наших статей ниже.

• Как проверить трехпроводной датчик распредвала с помощью мультиметра
• Как использовать цифровой мультиметр Cen-Tech для проверки напряжения
• Как проверить катушку зажигания с помощью мультиметра

Каталожные номера
(1) ://www.sciencedirect.com/topics/engineering/fuel-system
(2) катушка – https://www.britannica.com/technology/coil

Ссылка на видео

О Сэме Орловском

С самого начала я понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

Категории Обучение Метки Мультиметр

Проверка и замена датчиков положения коленчатого вала на мотоциклах

Как заменить датчик положения коленчатого вала (также известный как датчик вращения) на мотоцикле

Неделю назад мой новый для меня Ducati 900SS Supersport 1998 года перестал запускаться. Сразу после того, как я выставил его на продажу, я понял, что всегда ездил на 1098S. Классика!

В процессе я многое узнал о важной детали электронного зажигания под названием «датчик положения коленчатого вала». Они являются частью не только каждого мотоцикла с электронным зажиганием, но и всех 9 мотоциклов. 0200 машина тоже. Хотя я в основном имею дело с мотоциклами, так что это моя точка зрения.

Датчик положения коленчатого вала снят с моего Ducati 900SS, т.е. такой же, как на Monster 900, т.е.

Существует множество причин, по которым старый мотоцикл может не завестись. Обычно это

• Ослабленный провод (сильно вибрируют… особенно мои старые мотоциклы Ducati)
• Перегоревший предохранитель — иногда указывает на что-то худшее, но иногда просто на неисправный предохранитель
• Неисправный топливный насос
• Ослабленный провод на ЭБУ
• Перегоревшее реле или соленоид стартера
• Сломанный стартер или кулачок/муфта стартера
• Неработающая система зарядки (неисправная батарея, катушка генератора/статора или блок регулятора/выпрямителя)
• Неисправный провод, который где-то сплющился
• Сжатый топливопровод (черт возьми, всегда пережимается, когда качаешь бак вверх-вниз)

Ряд других проблем, таких как неисправная катушка, неисправная форсунка или провод, или сомнительные кислородные датчики, вызвать проблемы с запуском. Но они не вызывали (или редко) отказ запуска.

Итак, я узнал, где все эти детали были на 900 Supersport. Все это организовано лучше, чем мой старый Monster M900, слава богу.

Я проделал то же самое на других мотоциклах — Ducati, старой Honda (мой оригинальный CB900F), еще нескольких тут и там. Стартовые системы, как правило, одинаковые, просто расположены по-разному.

Проблема заключалась в том, что проверив все эти возможные причины не заводящегося мотоцикла, я не нашел неисправности, и он по-прежнему не заводился.

Вы помешаны на мотоциклах?

Ну, я. Вот почему я создал этот сайт — как отдушину. Я люблю учиться и делиться тем, что может быть полезно другим. Если вам нравится то, что вы здесь читаете, и вы настолько же одержимы, как и я, вам может быть интересно узнать, когда я публиковал больше. (Проверьте последнюю версию, чтобы понять, что вы увидите.)

Более подробно о проблеме «мой мотоцикл не заводится»

Сказать, что мотоцикл «не заводится», на самом деле просто описание окончательного вывода , а не симптомы.

Чтобы лучше диагностировать, вы должны подробно описать, что происходит.

Обычно есть всякие информативные вещи, например

• Что-нибудь происходит?
• Заправляется ли топливный насос?
• Что-нибудь двигается при нажатии на стартер?

И так далее. Я должен сделать более полный пост о том, как починить не заводящийся мотоцикл позже!

В данном случае:

• При включении зажигания приборная панель загоралась, а топливный насос заливал топливораспределительную рампу (жужжание… щелчок). Это означало, по крайней мере, что вышел из строя не основной предохранитель и не предохранитель топливного насоса. (Кроме того, ствол зажигания работает!)
• Нажатие на кнопку запуска приводило к тому, что двигатель проворачивался. Так что стартер работает, как и кулиса. Кроме того, я беспокоился, что, возможно, выключатель был сломан — я разобрал его, и он был в порядке.
• Однако двигатель не запустился .

Это означало, что в цилиндрах не хватало либо искры, либо топлива, а возможно, и того, и другого!

Из-за чего еще мотоцикл может вообще не заводиться?

Самый простой способ убедиться, что проблема не в топливе, — это брызнуть «Начинай, ублюдок!» стартовый спрей за воздушным фильтром. Это ничего не дало. Так что даже с топливом нет искры. Что-то тормозит искру.

Во-вторых, простой способ убедиться, что проблема не в искре, — это понюхать газ в выхлопе. Не было ни одного. Несгоревшее топливо не выбрасывается.

Таким образом, мой вывод был таким: что-то говорило компьютеру не подавать топливо или искру в цилиндры .

Именно тогда я узнал о «датчике положения коленчатого вала».

Краткое введение в датчик положения коленчатого вала

Датчик положения коленчатого вала сообщает блоку управления двигателем, что двигатель вращается, и его положение, поэтому он может сказать «эй, есть немного топлива и/или искры [в нужное время]».

Если датчик положения не посылает сигнал или сигнал прерывистый, то ЭБУ перестает подавать искру и топливо на поршни. У ECU нет триггера, чтобы знать, когда подавать топливо или искру.

Те из вас, кто достаточно взрослый, чтобы помнить двигатели семидесятых годов, знают, что такое «точки» (или «точки синхронизации»). Это был старый способ установки угла опережения зажигания. Вы также можете увеличить или уменьшить время, изменив точки. В наши дни вы делаете это, изменяя карту в ECU.

Датчик положения коленчатого вала, он же датчик вращения, на схеме деталей Ducati Supersport 900

В руководстве по запчастям (с веб-сайта Карла Солтера) он просто упоминается как «датчик», номер детали 552.4.009.1A (на моем 900SS).

Расположение датчика положения коленчатого вала на моем мотоцикле Ducati находится с левой стороны двигателя, рядом с генератором.

Где находится датчик положения коленчатого вала на мотоцикле Ducati (справочное фото из инструкции) Где находится датчик положения коленчатого вала на моем Ducati Supersport 900

Датчик положения коленчатого вала обозначается как

• Датчик вращения
• Датчик положения коленчатого вала или датчик положения коленчатого вала
• Датчик синхронизации (с указанием того, что он помогает делать)
• Датчик скорости (вводит в заблуждение, tbh)
Общее Принцип работы датчика положения коленчатого вала такой же, как и у хронометра. Датчик либо изменяет сигнал напряжения, либо размыкает и замыкает цепь (в зависимости от типа используемого датчика) в зависимости от движущегося рядом металлического предмета — обычно это колесо синхронизации, прикрепленное к коленчатому валу.

Как работает датчик положения коленчатого вала?

Датчик положения кривошипа представляет собой датчик «эффекта Холла» (с большой буквы, потому что он назван в честь кого-то).

Эффект Холла был назван в честь Эдвина Холла, открывшего его в конце 1800-х годов. Проще говоря, это электромагнитное явление, когда в электрическом проводнике индуцируется напряжение в присутствии близлежащего магнитного поля.

Существуют различные типы датчиков Холла. Не все они являются строго «эффектом Холла» в исходной форме (это просто металл и магниты), потому что в некоторых из них используются полупроводники, которые были изобретены почти столетие спустя. Тип датчика, наиболее распространенный в мотоциклетных (и автомобильных) двигателях, включая мотоциклы Ducati, использует стационарный постоянный магнит и полупроводник, разделенные воздушным зазором.

Эти датчики работают, пропуская ток через полупроводник, реагирующий на изменение магнитного поля. Датчик находится внутри двигателя. Внутри двигателя вращается кусок металла, который посылает синхронизирующие сигналы датчику. Каждый раз, когда этот кусок металла проходит, полупроводник переключается в проводящее состояние или из него.

Как работает датчик положения коленчатого вала

Итак, подведем очень краткий итог… датчик Холла в мотоцикле подобен реле, которое переключается из состояния «выключено» в положение «включено» каждый раз, когда проходит металл зубчатого колеса.

Эти сигналы включения/выключения отправляются в ЭБУ, который затем использует их в качестве входных данных для принятия решения о том, подавать ли искру на свечи или подавать топливо на форсунки.

Признаки неисправности датчика положения коленчатого вала

Существует три причины, по которым неисправность датчика вращения может помешать работе мотоцикла.

Во-первых, неисправный датчик поворота может вообще остановить запуск мотоцикла.

На некоторых мотоциклах будет слышен звук заливки топливного насоса и загорятся все индикаторы… но нет топлива 9В камеры будет подаваться искра 0200 или .

Если вы едете, когда он выходит из строя, это может привести к тому, что вы просто остановитесь. Если вы припаркованы, это может привести к тому, что вы не сможете начать.

Во-вторых, плохой датчик вращения может стать причиной спотыкания. Это может быть на разных скоростях. Обычно это связано с внезапным падением оборотов. У меня такое постоянно происходило на 4000-4200 об/мин. Я читал о людях, использующих его в разных случайных диапазонах оборотов. Кто-то говорит 5000, а то и 8000, с разными условиями типа «при любом открытии дроссельной заслонки» или «только при полностью открытой дроссельной заслонке».

В-третьих, еще один признак неисправности датчика положения — мотоцикл заводится, какое-то время работает… а потом глохнет. Это может быть что угодно, от «жесткого пуска» до нескольких оборотов и, может быть, даже 10-20 минут работы.

Я читал обо всем ассортименте и испытал пару. В этом случае мой Ducati Supersport 900 проработал около 20 секунд, прежде чем споткнуться и выйти из строя.

Датчики положения коленчатого вала с по со временем выходят из строя. Несмотря на то, что они представляют собой статический компонент без движущихся частей, после тысяч часов использования (при условии, что 20 000 км примерно эквивалентны 2-4 000 часам), горячее масло, омывающее их изнутри картера, может сказаться .

«Плохой датчик положения коленчатого вала» на самом деле не может быть полностью неисправным датчиком. Влияние всего этого тепла могло сделать датчик слабее, и в этом случае его размещение ближе к колесу синхронизации может иметь эффект. Однако это опасная игра… Вы можете в конечном итоге срезать кусочки с датчика, отправив их в двигатель через масло! Очень плохо!

Это также может быть слабый/ослабленный/корродированный разъем . На старых мотоциклах, особенно на тех, которые пережили несезонную погоду, на разъем датчика положения коленчатого вала могло попасть слишком много пыли, масла, тепла или влаги. Проверьте штекер.

И не будем забывать, что остальные двигателя это динамичная машина, постоянно двигающаяся и нагревающая/охлаждающая. Допуски меняются. Колесо синхронизации могло немного сдвинуться или изменить форму (расшириться) или что-то еще.

Как проверить неисправность датчика положения коленчатого вала

Каждый датчик положения немного отличается.

Во-первых, вообще говоря, есть двухконтактные и трехконтактные типы.

Двухконтактный датчик положения коленчатого вала посылает небольшое наведенное напряжение.

Трехштырьковый датчик положения коленчатого вала имеет напряжение и массу, подключенные к двум линиям, а сигнал выходит по другой.

Для проверки двухконтактных датчиков положения коленчатого вала:

1. Снимите датчик с двигателя. Сначала убедитесь, что двигатель остыл, а то я не знаю, вы обожжетесь, и, возможно, масло вытечет!
2. Подключите его к датчику напряжения или мультиметру. Вам нужен только простой. Этот простой мультиметр Fluke закален в боях и полезен.
3. Быстро перемещайте ферромагнитный металлический предмет (например, стальной болт или кусок железа) рядом с датчиком и от него. Используйте магнит (подойдет магнит на холодильник), если вам нужен более сильный сигнал.

Вы получаете выходное напряжение? Хороший. Если нет, плохой датчик. (Или провода.)

Проверка датчика положения коленчатого вала с тремя контактами

Проверка датчика положения коленчатого вала с тремя контактами концептуально аналогична, но необходимо подать напряжение и заземление, а затем выполнить проверку между сигнальной клеммой и землей.

Посмотрите на сам датчик. Есть ли на нем маркировка, указывающая, какие клеммы являются положительными, отрицательными и сигнальными?

Даже мой древний датчик 1998 года (сделанный Bosch, продаваемый Magneti Marelli) имел маркировку. Так что вполне вероятно, что и у вас тоже.

Если нет, посмотрите электрическую схему в вашем руководстве.

Исправление или замена неисправного датчика положения

Во-первых, проверьте проводку. Проводка или разъем вашего датчика могут быть ослаблены. Иногда покачивание может снова запустить его; это не то, на что вы действительно хотите полагаться, поэтому вы все равно можете заменить его (или заменить всю проводку).

Во-вторых, проверьте воздушный зазор.

Спецификация воздушного зазора зависит от мотоцикла, но обычно составляет 0,5-1 мм. На моем Ducati 900SS это 0,6 на 0,8 мм, но конечно и с меньшим зазором пойдет… только с риском, что будет контакт между маховиком и датчиком.

Существуют разные способы измерения воздушного зазора на разных двигателях. Лучше всего использовать щуп. Но это зависит от доступа в вашем конкретном движке.

Наконец, вы можете просто захотеть полностью заменить датчик положения коленчатого вала .

Самый простой способ получить CPS на замену — приобрести блок OEM.

Но имейте в виду, что многие датчики положения на самом деле производятся сторонними производителями (например, Bosch), поэтому вы можете найти некоторые альтернативы, произведенные для других автомобилей, которые намного дешевле, чем OEM .

Например, для моего Ducati 900SS официальная деталь 552.4.009.1A стоит 120 долларов США, если я покупаю ее у поставщика.

Смотрю номер детали моего датчика положения коленчатого вала, чтобы найти его на eBay

Но это точно такая же деталь, которая используется в некоторых старых автомобилях Fiat или Alfa Romeo. Поэтому я обыскал eBay и нашел ту же деталь у британского поставщика. Мне нужно ждать 2-4 недели, пока он прибудет, но именно поэтому у меня не один мотоцикл!

Для более старых автомобилей Monster и Supersports с впрыском топлива (с двумя отверстиями и надписью «Marelli 8i3») номер детали такой же, как у Alfa Romeo 145 или 146, у Fiat Tip, Tempra, Ducato или Лянча Дедра. Номера деталей: Fiat 7679221, 7694335, 606039.37; Alfa Romeo/Lancia: 60603937, 60810103, 7733001; ФАЭ 79015; Мясо и Дориа 87074; Стандартный 18783.

Датчик положения коленчатого вала Ducati с одним отверстием

Для более новых мотоциклов Ducati с одним отверстием сбоку (например, на моем Ducati 1098S) номера деталей: Fiat 46774532, 55187333, 7777960; Стандарт 18805, SEB414; Альфа Ромео 77872560; Магнети Марелли 4820171010; Lancia 77872560 и куча других.
