Проверка ротора и статора при помощи мультиметра: Проверка ротора и статора при помощи мультиметра… — Статьи

Проверка ротора и статора при помощи мультиметра… — Статьи

Рассмотрим самую простую проверку ротора и статора при помощи мультиметра.

Данный метод определяет самые простые измерения, которые можно провести и в быту.

Для измерений понадобиться мультиметр(подойдёт любая современная модель).

Примеры мультиметров…

Проверка ротора

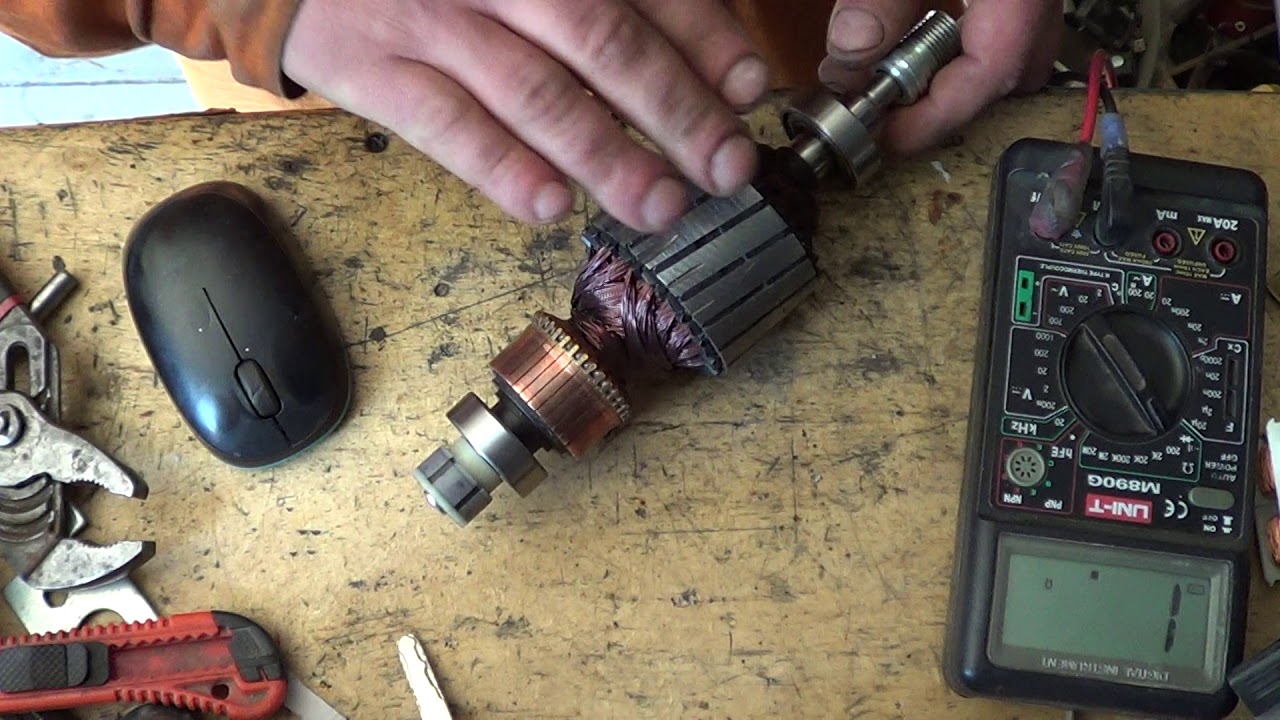

Берём мультиметр и выставляем значение переключателя до 20-200 Ом(в зависимости от модели).

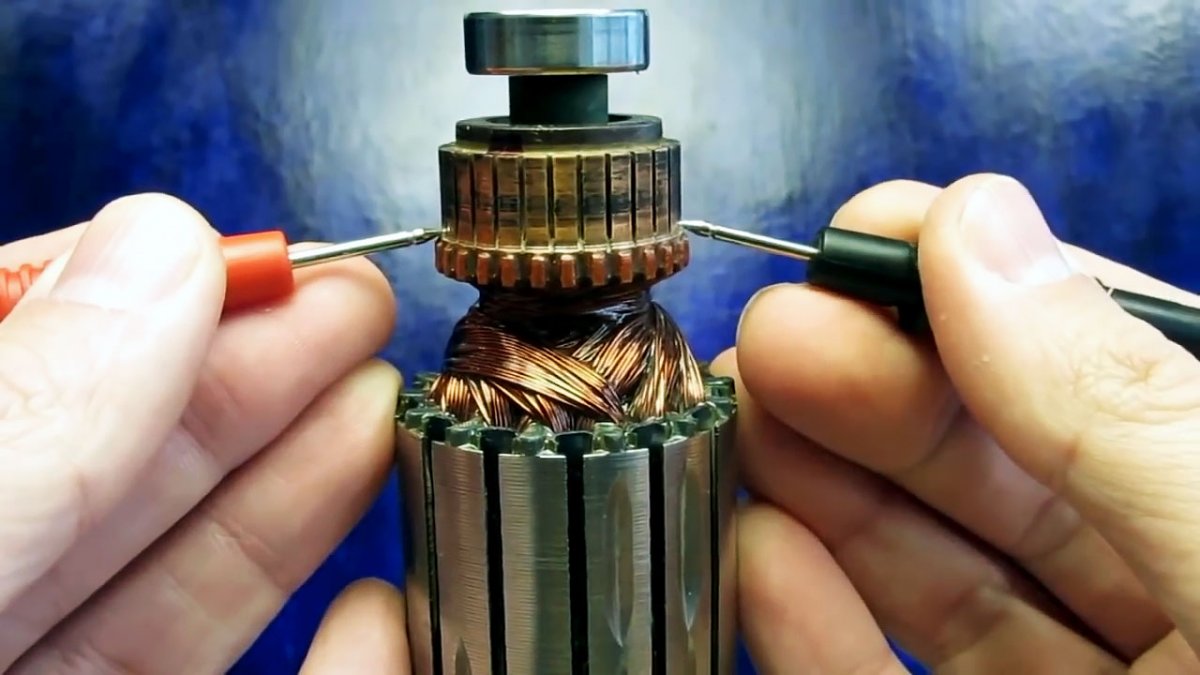

Проверяем сопротивление ламелей на коллекторе ротора, подставляя измерительные «щупы» к ламелям

Сравниваем показания со всеми ламелями, небольшая разница млжет быть(но как правило это у роторов более дешёвого инструмента)

Следующее измерение. Измерение на пробой массы ротора(такое иногда встречается если в обмотке межветковое замыкание). Выставляем переключатель на любое значение сопротивления, но более точную и более достоверную проверка ротора лучше проводить при помощи мощного «Мегомметр`а».

Так-же можно выставить переключатель на звуковой сигнал и проверять с ним.(смотря какая у вас модель мультиметра)

P.S.Ну вот и всё основные, простые методы измерения провели. Так-же никогда непомешает визуальный осмотр: состояние коллектора, состояние обмотки и места соединение коллектора и обмотки, состояние «корпуса» ротора, ну и естественно состояние червяка при проверке ротора электродвигателя.

Если есть возможность, то не помешает и проверка на «биение»(иногда вал ротора может быть гнутым). Но эту проверку как и проточку лучше делать на токарном станке.

Проверка обмоток статора

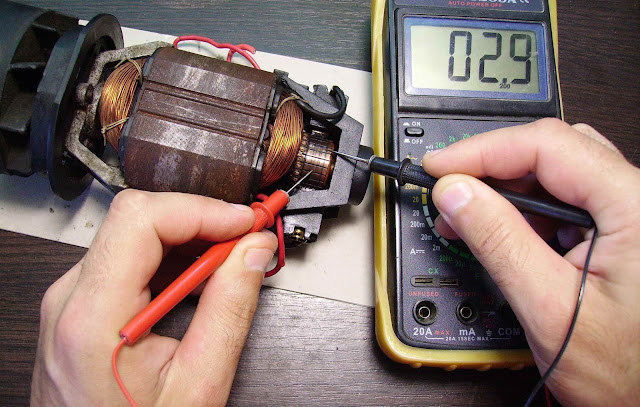

Выставляем значение мультиметра на значение от 20-200 Ом(зависит от мультиметра), и подносим измерительные «щупы» к одной из обмоток статора.

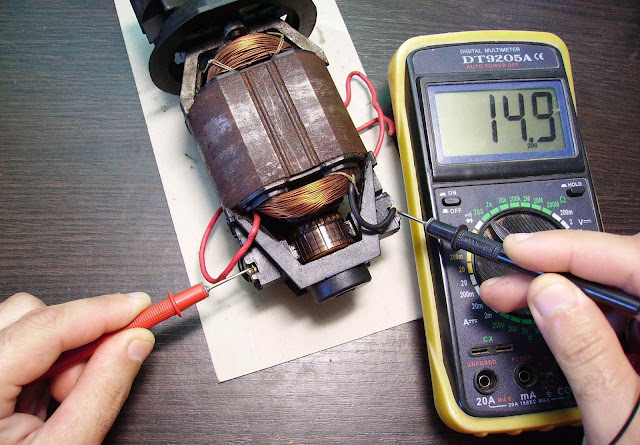

После чего повторяем процедуру и подносим ко второй обмотке статора, и сравниваем показания сопротивлений.

Потом проводим проверку статора на пробой корпуса, для этого подносим один «щуп» к одному контакту(выводу) статора, а второй на массу.

P.S. Конечно необходимо помимо измерений и осмотреть внешне статор, проверить нет ли повреждений, проверить цвет обмотки(часто встречались случаи ещё рабочего статора, но уже с потемневшим лаком обмотки), проверить нет ли оплавления пластиковых вставок статора.

Использование мультиметра для прозвонки электродвигателя, проверка обмотки

Электродвигатели применяются во многих бытовых устройствах, поэтому если прибор, в котором установлен агрегат начинает барахлить, то, во многих случаях, диагностические мероприятия следует начинать с прозвона обмотки движка. Как прозвонить электродвигатель мультиметром, и сделать это правильно, будет подробно описано ниже.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Ещё одним важным условием для того чтобы прозвонить электрический агрегат правильно, является полное приостановление каких-либо других дел и полностью посвятить время на выполнение диагностических работ, иначе можно легко пропустить какой-либо участок обмотки электродвигателя, в котором и может быть причина неполадок.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

1. Произвести замеры сопротивления между выводами двигателя.
   Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
2. Провести диагностику утечки тока на «массу».
   Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание.

При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах.

Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Как проверить двигатель мультиметром

Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

• Правильность намотки.
• Качество изоляции.
• Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

• Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
• Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
• Проверить статор на целостность обмотки.
• Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Как проверить статор и ротор генератора

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

• снимаем защитный кожух, открутив один винт на хомуте;
• откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
• затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
• статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке.

Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Нестандартная проверка

Самым точным способом является проверка статора с помощью металлического шарика и понижающего трансформатора тока. Статор подключается к выводам трех фаз из трансформатора. Проверив правильность подключения, включаем нашу цепь с пониженным напряжением в сеть.

Внутрь статора вбрасываем шарик и наблюдаем за его поведением. Если он «прилип» к одной из обмоток – это значит, на ней произошло межвитковое замыкание. Шарик крутится по кругу – статор исправен. Довольно ненаучный, но действенный метод обнаружения межвиткового замыкания на статоре.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

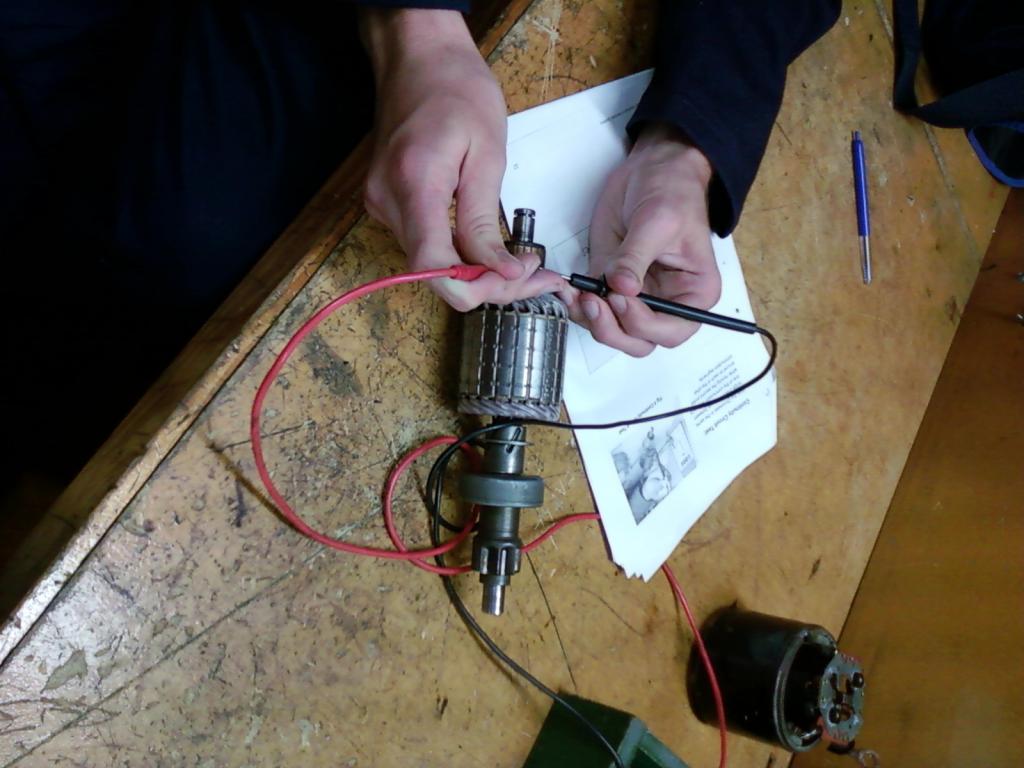

• сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
• замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
• проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить.

Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

Необходимо очищать поверхности контактов от засоров пылью и грязью. Загрязнение приводит к увеличению тока при потере мощности двигателя.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить.

Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

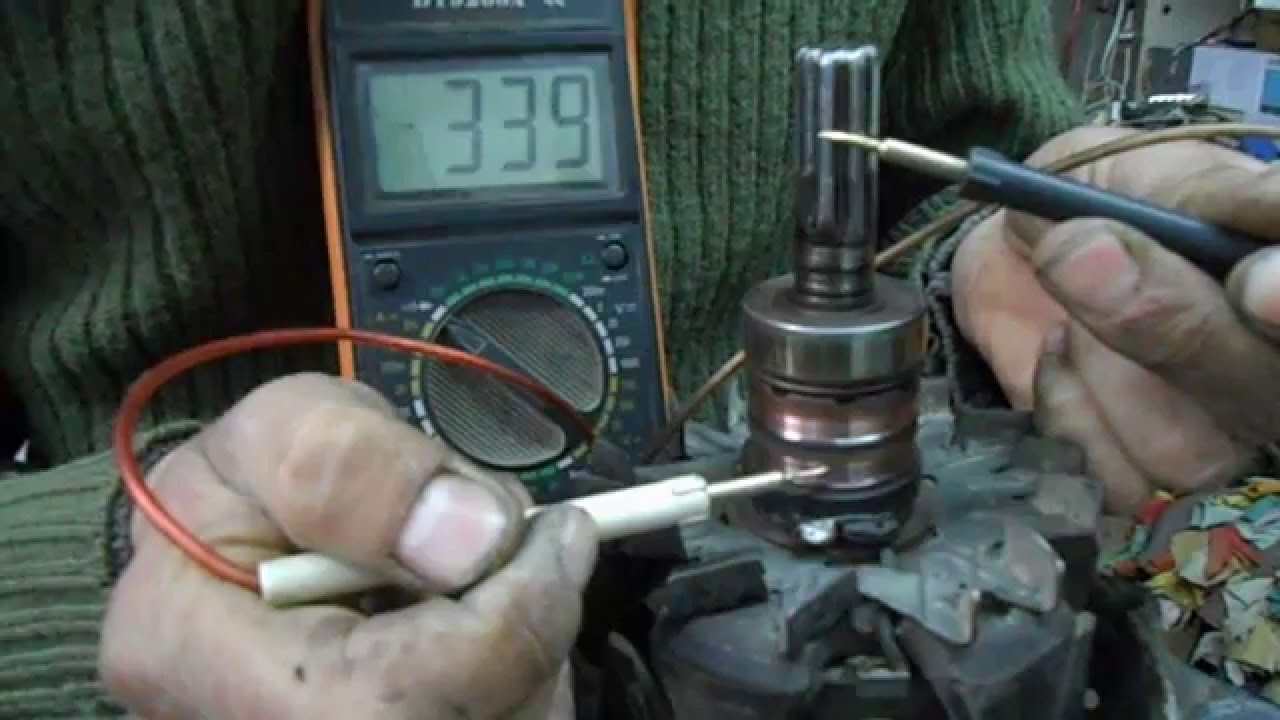

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

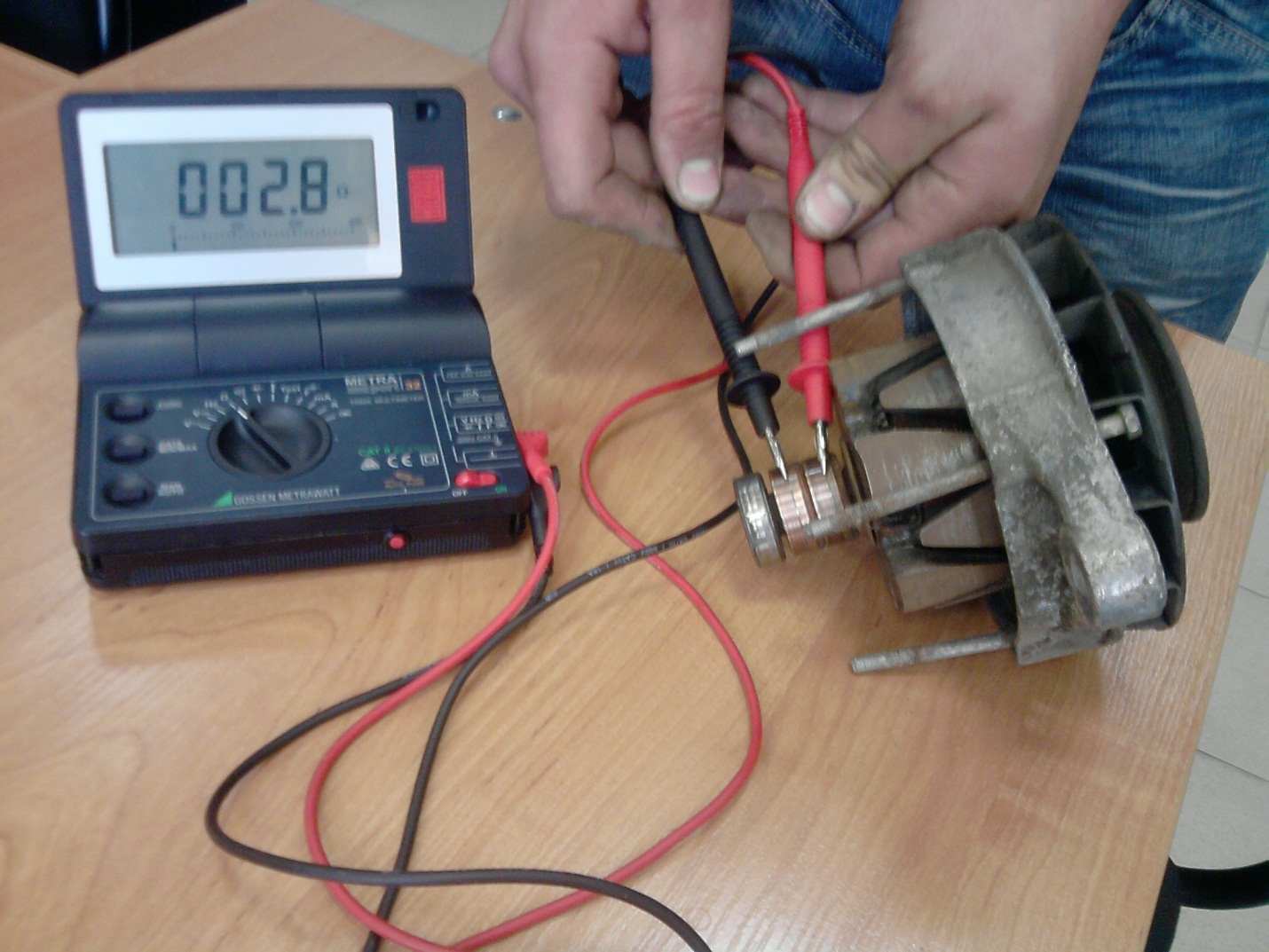

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

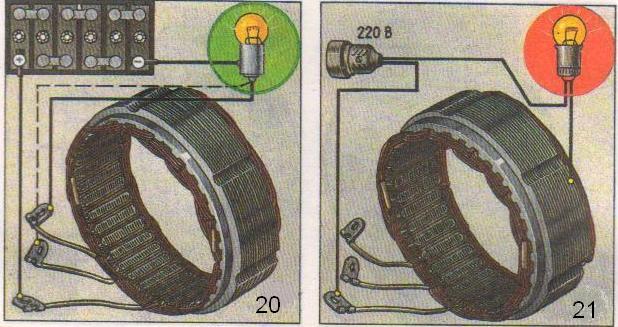

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены. [/box]

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Как проверить статор на межвитковое замыкание мультиметром

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели.

Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков. Тем не менее, во всех случаях часто приходится решать вопрос, как проверить якорь электродвигателя в домашних условиях. Современные сервисные услуги достаточно дороги, поэтому очень многие пытаются самостоятельно обнаружить неисправность и выполнить ремонт.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения. Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем. Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет. Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки. При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Описание

Сложное межвитковое замыкание может возникнуть по причине нарушения изоляционного слоя ответственных элементов в многофункциональных электротехнических агрегатах. В классическом двигателе, кроме распространенного замыкания на корпус, часто присутствуют и другие проблемы. Чаще всего это может быть спровоцировано выходом из строя обмотки ротора или же статора. Специалистам удалось установить, что классическое межвитковое замыкание возникает в результате перегрева мотора. Когда на устройство воздействует повышенная температура, то сложно избежать разрушения нанесенного производителем лака, который выполняет роль надежной оболочки. Из-за этого витки оголяются и начинают постепенно взаимодействовать друг с другом, вызывая тем самым короткое замыкание. Даже если это точечная проблема, двигатель все равно не будет функционировать как раньше. Ликвидировать поломку можно только при помощи качественной перемотки.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.

Важные нюансы

Экспертами был разработан универсальный прибор для проверки межвиткового замыкания. Но первым делом нужно точно установить факт отсутствия дополнительной нагрузки на мотор. Проблема может возникнуть по причине засорения воздушной системы или заедания механического отдела. Чтобы безошибочно определить межвитковое замыкание, необходимо некоторое время понаблюдать за работающим двигателем. В такой ситуации мастер заметит интенсивное круговое искрение. Может ощущаться неприятный запах горелой изоляции. Чтобы ликвидировать проблему, нужно ее своевременно определить. При стандартном визуальном осмотре, обмотки якоря не должны быть вспученными или почерневшими. Указывать на проблему может запах горелого. Мастер должен убедиться в том, что между пластинами коллектора нет замыкания.

Универсальный агрегат

При помощи многофункционального прибора для проверки межвиткового замыкания можно безошибочно измерить сопротивление между обмоткой и корпусом. В рабочем состоянии разница полученных данных остается незначительной. Если полученный показатель превышает отметку 11 процентов, то качественного ремонта не избежать. Мастеру придется заменить всю обмотку, которая будет иметь меньшее сопротивление. Основные ремонтные работы должны быть направлены на перематывание неисправных деталей. Такие манипуляции доступны только в специальных условиях. Работу можно доверить исключительно специалистам.

Помощь мультиметра

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

1. Износ и поломка щеток.
2. Замыкание между пластинами.
3. Отсутствие контакта на клеммах.
4. Плохая изоляция.
5. Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Самостоятельный ремонт

Чтобы проверить межвитковое замыкание на якоре, нужно аккуратно приложить к пластине коллектора стартер лампы. Нужно посмотреть, загорится лампочка либо нет. Если лампочка сработала, тогда мастеру нужно подумать о замене обмотки или всего ротора. Но если реакции нет, проверку нужно выполнить омметром. Сопротивление должно быть максимально низким, не более 9 кОм. Если замыкание межвитковое, тогда пригодится определенный прибор для проверки якоря стартера. Устранить эту проблему можно в том случае, если выровнять все провода и очистить их от лишнего мусора. Если все перечисленные рекомендации не подействовали, остается только выполнить перемотку якоря. При распайке коллекторных выводов необходимо демонтировать ротор и тщательно зачистить поверхность при помощи бормашины. Определить сгоревший аккумулятор можно только с помощью аккумулятора.

Вариант для профессионалов

Специалисты привыкли использовать качественный прибор для межвиткового замыкания. Такой агрегат предназначен исключительно для профессионального ремонта электрооборудования. Для работы понадобится катушка со скобой. Классическим мультиметром можно определить только обрыв на якоре. Для более качественной диагностики лучше использовать аналоговый тестер. Между всеми ламелями обязательно замеряют сопротивление. Во всех случаях показатели должны быть идентичными. В некоторых случаях обмотки могут не сгореть, да и коллектор остается невредимым. Определить замыкание межвиткового типа можно с помощью прибора с прочной скобой от трансформатора. Мультиметр устанавливают на отметку 180 кОм. Щуп аккуратно замыкают на массу, а второй поочередно прикладывают к каждой ламели коллектора. Если якорь по-прежнему не прозванивается на массу, то он абсолютно исправен.

Замыкание классического статора

Даже такое изделие подвержено межвитковому замыканию. Первым делом специалист обязательно проверяет обмотку статора на факт сопротивления. Но это не самый надежный метод. Многие факторы влияют на мультиметр, из-за чего он может отображать ошибочные данные. Итоговый результат во многом зависит от перемотки двигателя, а также от старости самого железа. Обычными клещами можно измерить ток и сопротивление. Если у мастера есть необходимый опыт, то он может определить поломку даже по звуку работающего двигателя. Но в этом случае обязательно должны быть рабочие подшипники, которые качественно смазаны. При желании мастер может задействовать осциллограф, но такой агрегат отличается большой стоимостью. Из-за этого приобрести агрегат могут далеко не все. На двигателе не должно быть следов масла, подтеков. Недопустимо наличие посторонних запахов. Качественным тестером проверяют обмотки на факт сопротивления. Если результаты отличаются друг от друга более чем на 11%, то причина поломки может крыться в замыкании.

Самодельное приспособление

Устранить межвитковое замыкание электродвигателя можно при помощи агрегата, сооруженного в домашних условиях. Для сборки нужно подготовить транзисторы КТ209 и КТ315, переменные резисторы на 47 кОм и 1 кОм. Питание изделия можно обеспечить при помощи батареи, а также высококачественного стабилизатора. Дополнительно нужно установить зеленый светодиод, который будет сигнализировать о включении агрегата, а оранжевый – контрольный. Последовательно с этими элементами включают резистор на 30 Ом. Стоит отметить, что рабочая плата имеет компактные размеры, за счет чего легко поместится в небольшой корпус.

Причины неисправностей

Межвитковое замыкание электродвигателя не является редкой проблемой. Такая неисправность встречается в 50% всех случаев поломок. Ситуация может возникнуть из-за повышенной нагрузки на электроустановку. Неправильная эксплуатация агрегата часто влечет за собой преждевременные поломки. Номинальную нагрузку можно определить по паспорту установки. Перегрузка может быть спровоцирована механическим повреждением самого мотора. Сухие либо заклинившие подшипники часто вызывают замыкание. Не исключен факт заводского брака. Если электродвигатель хранится в ненадлежащих условиях, то это всегда чревато тем, что обмотка просто отсыреет.

Изменение сопротивления

Определение межвитковое замыкание позволяет существенно упростить ремонтные работы. Чтобы качественно проверить мотор на факт сопротивления изоляции, опытные электрики активно используют мегометр с напряжением 500 В. Таким приспособлением можно безошибочно измерить сопротивление изоляции обмоток двигателя. Если электродвигатели обладают напряжением 12 В или 24 В, то без помощи тестера просто не обойтись. Изоляция таких обмоток не рассчитана на испытание под максимальным напряжением. Производитель всегда в паспорте к агрегату указывает оптимальное значение. Если тестирование показало, что сопротивление изоляции гораздо меньше оптимальных 20 Мом, то обмотки обязательно разъединяют и тщательно проверяют каждую по отдельности. Для собранного мотора показатель не должен быть ниже положенных 21 Мом. Если изделие долгое время пролежало в сыром месте, то перед эксплуатацией его обязательно просушивают в течение нескольких часов накальной лампой.

Неисправности трансформатора

Опытные специалисты привыкли в работе использовать универсальный индикатор межвиткового замыкания, который существенно упрощает поиск возникших поломок. Но даже профессионалы должны помнить о том, что выбор наиболее подходящего источника питания и его местоположения напрямую зависит от количества питаемых изделий и типа подключения. У трансформатора есть довольно распространенная неисправность – непредвиденное замыкание витков между собой.

Эту проблему не всегда можно определить при помощи классического мультиметра. Агрегат нужно тщательно осмотреть на предмет наличия визуальных дефектов. Провод обмоток обладает лаковой изоляцией. В случае ее пробоя между витками возникает сопротивление, которые выше 0. В такой ситуации может возникнуть перегрев оснащения. При визуальном осмотре на трансформаторе не должно быть следов копоти, обуглившихся частиц, вздутия заводской заливки, почернений. Мастер может узнать номинальное напряжение из прилагаемой к агрегату документации. Если отличие показателей составляет 45% и больше, то обмотка вышла из строя. Чтобы не усугубить ситуацию, ремонт столь ответственного элемента лучше доверить специалистам, которые обладают всеми необходимыми навыками.

В идеале чтобы была произведена проверка обмоток электродвигателя, необходимо иметь специальные приборы, предназначенные для этого, которые стоят немалых денег. Наверняка не у каждого в доме они есть. Поэтому проще для таких целей научиться пользоваться тестером, имеющим другое название мультиметр. Такой прибор имеется практически у каждого уважающего себя хозяина дома.

Электродвигатели изготавливают в различных вариантах и модификациях, их неисправности также бывают самыми разными. Конечно, не любую неисправность можно диагностировать простым мультиметром, но наиболее часто проверка обмоток электродвигателя таким простым прибором вполне возможна.

Любой вид ремонта всегда начинают с осмотра устройства: наличие влаги, не сломаны ли детали, наличие запаха гари от изоляции и другие явные признаки неисправностей. Чаще всего сгоревшую обмотку видно. Тогда не нужны никакие проверки и измерения. Такое оборудование сразу отправляется на ремонт. Но бывают случаи, когда отсутствуют внешние признаки поломки, и требуется тщательная проверка обмоток электродвигателя.

Виды обмоток

Если не вникать в подробности, то обмотку двигателя можно представить в виде куска проводника, который намотан определенным образом в корпусе мотора, и вроде бы в ней ничего не должно ломаться.

Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:

• Материал провода обмотки должен быть однородным по всей длине.
• Форма и площадь поперечного сечения провода должны иметь определенную точность.
• На проволоку, предназначенную для обмотки, в обязательном порядке в промышленных условиях наносится слой изоляции в виде лака, который должен обладать определенными свойствами: прочностью, эластичностью, хорошими диэлектрическими свойствами и т.д.
• Провод обмотки должен обеспечивать прочный контакт при соединении.

Если имеется какое-либо нарушение этих требований, то электрический ток будет проходить уже в совершенно других условиях, а электрический мотор ухудшит свои эксплуатационные качества, то есть, снизится мощность, обороты, а может и вообще не работать.

Проверка обмоток электродвигателя 3-фазного мотора . Прежде всего, отключить ее от цепи. Основная часть существующих электродвигателей имеет обмотки, соединенные по схемам, соответствующим звезде или треугольнику.

Концы этих обмоток подключают обычно на колодки с клеммами, которые имеют соответствующие маркировки: «К» — конец, «Н» — начало. Бывают варианты соединений внутреннего исполнения, узлы находятся внутри корпуса мотора, а на выводах применяется другая маркировка (цифрами).

На статоре 3-фазного электродвигателя применяются обмотки, имеющие равные характеристики и свойства, одинаковые сопротивления. При замере мультиметром сопротивлений обмоток может оказаться, что у них разные значения. Это уже дает возможность предположить о неисправности, имеющейся в электродвигателе.

Возможные неисправности

Визуально не всегда можно определить состояние обмоток, так как доступ к ним ограничен особенностями конструкции двигателя. Практически проверить обмотку электродвигателя можно по электрическим характеристикам, так как все поломки мотора в основном выявляются:

• Обрывом, когда провод разорван, либо отгорел, ток по нему проходить не будет.
• Коротким замыканием, возникшим из-за повреждения изоляции между витками входа и выхода.
• Замыкание между витками, при этом изоляция повреждается между соседними витками. Вследствие этого поврежденные витки самоисключаются из работы. Электрический ток идет по обмотке, в которой не задействованы поврежденные витки, которые не работают.
• Пробиванием изоляции между корпусом статора и обмоткой.

Способы

Проверка обмоток электродвигателя на обрыв

Это самый простой вид проверки. Неисправность диагностируется простым измерением значения сопротивления провода. Если мультиметр показывает очень большое сопротивление, то это означает, что имеется обрыв провода с образованием воздушного пространства.

Проверка обмоток электродвигателя на короткое замыкание

При коротком замыкании в моторе отключится его питание установленной защитой от замыкания. Это происходит за очень короткое время. Однако даже за такой незначительный промежуток времени может возникнуть видимый дефект в обмотке в виде нагара и оплавления металла.

Если измерять приборами сопротивление обмотки, то получается малое его значение, которое приближается к нулю, так как из измерения исключается кусок обмотки из-за замыкания.

Проверка обмоток электродвигателя на межвитковое замыкание

Это самая трудная задача по определению и выявлению неисправности. Чтобы проверить обмотку электродвигателя, пользуются несколькими способами измерений и диагностик.

Проверка обмоток электродвигателя способом омметра

Этот прибор действует от постоянного тока, измеряет активное сопротивление. Во время работы обмотка образует кроме активного сопротивления, значительную индуктивную величину сопротивления.

Если будет замкнут один виток, то активное сопротивление практически не изменится, и определить омметром его сложно. Конечно, можно произвести точную калибровку прибора, скрупулезно замерять все обмотки на сопротивление, сравнивать их. Однако, даже в таком случае очень трудно выявить замыкание витков.

Результаты гораздо точнее выдает мостовой метод, с помощью которого измеряется активное сопротивление. Этим методом пользуются в условиях лаборатории, поэтому обычные электромонтеры им не пользуются.

Измерение тока в каждой фазе

Соотношение токов по фазам изменится, если произойдет замыкание между витками, статор будет нагреваться. Если двигатель полностью исправен, то на всех фазах ток потребления одинаков. Поэтому измерив эти токи под нагрузкой, можно с уверенностью сказать о реальном техническом состоянии электродвигателя.

Проверка обмоток электродвигателя переменным током

Не всегда можно измерить общее сопротивление обмотки, и при этом учесть индуктивное сопротивление. У неисправного двигателя проверить обмотку можно переменным током. Для этого применяют амперметр, вольтметр и понижающий трансформатор. Для ограничения тока в схему вставляют резистор, либо реостат.

Чтобы проверить обмотку электродвигателя, применяется низкое напряжение, проверяется значение тока, которое не должно быть выше значений по номиналу. Измеренное падение напряжения на обмотке делится на ток, в итоге получается полное сопротивление. Его значение сравнивают с другими обмотками.

Такая же схема дает возможность определить вольтамперные свойства обмоток. Для этого необходимо сделать измерения на различных значениях тока, затем записать их в таблицу, либо начертить график. Во время сравнения с другими обмотками не должно быть больших отклонений. В противном случае имеется межвитковое замыкание.

Проверка обмоток электродвигателя шариком

Этот метод основывается на образовании электромагнитного поля с вращающимся эффектом, если обмотки исправны. На них подключается симметричное напряжение с тремя фазами, низкого значения. Для таких проверок используют три понижающих трансформатора с одинаковыми данными. Их подключают отдельно на каждую фазу.

Чтобы ограничить нагрузки, опыт проводят за короткий промежуток времени.

Подают напряжение на обмотки статора, и сразу вводят маленький стальной шарик в магнитное поле. При исправных обмотках шарик крутится синхронно внутри магнитопровода.

Если имеется замыкание между витками в какой-либо обмотке, то шарик сразу остановится там, где есть замыкание. При проведении проверки нельзя допускать превышения тока выше номинального значения, так как шарик может вылететь из статора с большой скоростью, что является опасно для человека.

Определение полярности обмоток электрическим методом

У обмоток статора имеется маркировка выводов, которой иногда может не быть по разным причинам. Это создает сложности при проведении сборки. Чтобы определить маркировку, применяют некоторые способы:

Статор выступает в роли магнитопровода с обмотками, действующими по принципу трансформатора.

Определение маркировки выводов обмотки амперметром и батарейкой

На наружной поверхности статора имеется шесть проводов от трех обмоток, концы которых не промаркированы, и подлежат определению по их принадлежности.

Применяя омметр, находят выводы для каждой обмотки, и отмечают цифрами. Далее, делают маркировку одной из обмоток конца и начала, произвольно. К одной из оставшихся двух обмоток присоединяют стрелочный амперметр, чтобы стрелка находилась на середине шкалы, для определения направления тока.

Минусовой вывод батарейки соединяют с концом выбранной обмотки, а выводом плюса кратковременно касаются ее начала.

Импульс в первой обмотке трансформируется во вторую цепь, которая замкнута амперметром, при этом повторяет исходную форму. Если полярность обмоток совпала с правильным расположением, то стрелка прибора в начале импульса пойдет вправо, а при размыкании цепи стрелка отойдет влево.

Если показания прибора совсем другие, то полярность выводов обмотки меняют местами и маркируют. Остальные обмотки проверяются подобным образом.

Определение полярности вольтметром и понижающим трансформатором

Первый этап аналогичен предыдущему способу: определяют принадлежность выводов обмоткам.

Далее, произвольным образом маркируют выводы первой любой обмотки для соединения их с понижающим трансформатором (12 вольт).

Две другие обмотки соединяют двумя выводами в одной точке случайным образом, оставшуюся пару соединяют с вольтметром и включают питание. Напряжение выхода трансформируется в другие обмотки с таким же значением, так как у них одинаковое количество витков.

Посредством последовательной схемы подключения 2-й и 3-й обмоток вектора напряжения суммируются, а результат покажет вольтметр. Далее маркируют остальные концы обмоток и проводят контрольные измерения.

асинхронный, коллекторный, 3 фазный, 1 фазный

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Как проверить обмотку электродвигателя с помощью мультиметра

Автор Alexey На чтение 5 мин. Просмотров 3k. Опубликовано 18.04.2016 Обновлено 16.02.2021

При помощи мультиметра и нескольких приспособлений, не особо разбираясь в принципе работы электродвигателей, можно своими руками в домашних условиях проверить:

• Асинхронный трёхфазный двигатель с короткозамкнутым ротором – наиболее лёгкий для проверки, из-за его простого внутреннего устройства, благодаря которому, данный тип электродвигателя имеет наибольшую популярность;

• Асинхронный однофазный (двухфазный, конденсаторный) электродвигатель с короткозамкнутым ротором – часто используется в различной бытовой технике, подключаемой в сеть 220 В. (стиральные машины, пылесосы, вентиляторы).
• Коллекторный электродвигатель постоянного тока – массово применяется в автомобилях в качестве привода для стеклоочистителей (дворников), стеклоподъёмников, насосов, вентиляторов;
• Коллекторный электродвигатель переменного тока – используется в ручных электрических инструментах (дрели, перфораторы, болгарки и т.д.)
• Асинхронный двигатель с фазным ротором – в сравнении с электродвигателем с короткозамкнутым ротором, обладает мощным стартовым моментом, поэтому используется в в качестве привода силового оборудования — подъёмников, лифтов, кранов, станков.

Испытание изоляции обмоток электродвигателя мегомметром

Независимо от конструкции, электродвигатель нужно проверить при помощи мегомметра на пробой изоляции между обмотками и корпусом. Проверки при помощи одного только мультиметра может быть недостаточно для выявления повреждения изоляции, по причине того, что нужно использовать высокое напряжение.

Мегомметр для измерения сопротивления изоляции

В паспорте электродвигателя должно указываться напряжение для испытания изоляции обмоток на электрическую прочность. Для двигателей, подключаемых к сети 220 или 380 В, при их проверке используются 500 или 1000 Вольт, но за неимением источника, можно воспользоваться сетевым напряжением.

Паспорт асинхронного электродвигателя

Изоляция обмоточных проводов низковольтных двигателей не рассчитана выдерживать такие перенапряжения (она может сгореть), поэтому при проверке нужно свериться с паспортными данными. Иногда у некоторых электродвигателей вывод обмоток, соединённых звездой, может быть подключён на корпус, поэтому следует внимательно изучать подключение отводов, делая проверку.

Как правильно проверить обмотоку электродвигателя на обрыв и межвитковое замыкание мультиметром

Чтобы прозвонить обмотки на обрыв нужно переключить мультиметр в режим омметра. Выявить межвитковое замыкание можно сравнив сопротивление обмотки с паспортными данными или с измерениями симметричных обмоток проверяемого электродвигателя.

Нужно помнить, что у мощных электродвигателей поперечное сечение проводов обмоток достаточно большое, поэтому их сопротивление будет близким к нулю, а такую точность измерений в десятые доли Ома обычные тестеры не обеспечивают.

Поэтому нужно собрать измерительное приспособление из аккумулятора и реостата, (приблизительно 20 Ом) выставив ток 0,5-1А. Измеряют падение напряжения на резисторе, подключенном последовательно в цепь аккумулятора и измеряемой обмотки.

Видео: Как определить начало и конца обмоток трехфазного электродвигателя

Для сверки с паспортными данными, можно рассчитать сопротивление по формуле, но, можно этого и не делать – если требуется идентичность обмоток, то достаточно будет совпадения падения напряжения по всем измеряемым выводам.

Измерения можно производить любым мультиметром

Цифровой мультиметр Mastech MY61 58954

Ниже приведены алгоритмы проверки электродвигателей, у которых необходимым условием работоспособности является симметричность обмоток.

Проверка асинхронных трёхфазных электродвигателей с короткозамкнутым якорем

У подобных двигателей можно прозвонить только статорные обмотки, электромагнитное поле которых в замкнутых накоротко стержнях якоря наводит токи, создающие магнитное поле, взаимодействующее с полем статора.

Осмотр статора на предмет межвиткового замыкания

Неисправности в роторах данных электродвигателей случаются крайне редко, и для их выявления, необходимо специальное оборудование.

Чтобы проверить трёхфазный мотор, нужно снять крышку клеммника – там находятся клеммы подключения обмоток, которые могут быть соединены по типу «звезда» или «треугольник».

«Звезда» «Треугольник»

Прозвонку можно сделать, даже не снимая перемычки – достаточно измерить сопротивление между фазными клеммами – все три показания омметра должны совпадать.

Специальная перемычка

Проверка конденсаторных электродвигателей

Чтобы проверить однофазный асинхронный двигатель с короткозамкнутым ротором, по аналогии с трёхфазным мотором, необходимо прозвонить только статорные обмотки.

Трехфазный электромотор

Но у однофазных (двухфазных) электродвигателей имеются только две обмотки – рабочая и пусковая.

Схема двухфазного электродвигателя

Сопротивление рабочей обмотки всегда меньше, чем у пусковой

Таким образом, измеряя сопротивление, можно идентифицировать выводы, если табличка со схемой и обозначениями затёрлась или затерялась.

Часто у таких электродвигателей рабочая и пусковая обмотки соединены внутри корпуса, и от точки соединения сделан общий вывод.

Принадлежность выводов идентифицируют следующим образом – сумма сопротивлений, измеренных от общего отвода должна соответствовать суммарному сопротивлению обмоток.

Проверка коллекторных двигателей

Поскольку коллекторные электродвигатели переменного и постоянного тока имеют схожую конструкцию, то алгоритм прозвонки будет одинаков.

Сначала проверить целостность обмотки статора (в двигателях постоянного тока её может заменять магнит). Потом проверяют роторные обмотки, сопротивление которых должно быть одинаково, коснувшись щупами щёток коллектора, или противоположных контактных выводов.

Удобней проверять обмотки ротора на выводах щёток, прокручивая вал, добиваясь, чтобы щётки контактировали только с одной парой контактов – таким способом можно выявить подгорание у некоторых контактных площадок.

Проверка электромоторов с фазным ротором

Асинхронный электромотор с фазным ротором отличается от обычного трёхфазного электродвигателя тем, что в роторе также имеются фазные обмотки, соединённые по типу «звезда», которые подключаются при помощи контактных колец на вале.

Статорные обмотки проверяются как у обычного трёхфазного электродвигателя.

Фотографии позаимствованы с сайта http://zametkielectrika.ru

Проверенные и эффективные методы l Лучшее руководство 2020

Статор — это стационарная часть генератора переменного тока мотоцикла, которая может быть очень сложной, особенно для начинающих. В связи с этим очень важно внимательно изучить основную электрическую систему, которая в основном используется на мотоциклах. Это одна из важнейших частей любого транспортного средства, которая производит и в то же время хранит электроэнергию, которая позже будет использоваться для ее выполнения.

Однако есть ли у вас знания и навыки, как проверять статор? Если нет, то не о чем беспокоиться, потому что эта статья покажет вам различные методы проверки статора.

С помощью высококачественного мультиметра вы можете проверить статоры мотоцикла, даже если они установлены на байке. Тесты очень необходимы, так как они помогут вам определить или даже устранить статор транспортного средства как основную проблему при зарядке.

Имейте в виду, что вы не можете проверить регулятор-выпрямитель, поэтому первое, что вам нужно сделать, это избавиться от другой возможности. Вот почему необходимы знания о том, как проверить статор, когда дело доходит до определения того, плохой ли у вас регулятор.

Читайте также:

Как правильно понижать передачу на мотоцикле и подбирать обороты в соответствии с дорожными скоростями для плавной езды

Как мыть Harley: правильный способ помочь вам

Как проверить статор: проверенные эффективные методы использования

Вот некоторые из лучших методов, которые вы можете использовать для правильной проверки статора

---

Необходимо несколько простых проверок, чтобы устранить причины низкой выходной мощности системы зарядки. С помощью мультиметра, который в основном настроен на постоянное напряжение, проверьте напряжение аккумулятора на всех контактах.Учтите, что если у вас нет около 12,5 вольт, необходимо установить зарядное устройство.

После этого зарядите аккумулятор. Когда это будет сделано, проверьте стойки и кабельные наконечники на предмет коррозии. При необходимости очистите их с помощью клеммы или проволочной щетки. Прочтите это, чтобы узнать, как работает проверка статора.

По возможности проверяйте состояние кабеля и ищите пробой изоляции. После этого проверьте состояние минуса аккумуляторной батареи до соединения с шасси и от статора до соединения с регулятором.Контактные точки всегда должны быть защищены от коррозии.

---

Вы можете немедленно выполнить визуальный осмотр, как только ваш статор обнажен. Знайте, есть ли на катушке обрыв проводов, пробой изоляции или даже термическое повреждение. Очень важно проверить концы внешних двигателей змеевика на предмет контакта с его ротором.

При необходимости замените статор и внимательно осмотрите статор, чтобы убедиться, что на нем нет битов магнита. В дополнение к этому, также необходимо проверить ротор, чтобы определить, есть ли сломанные магниты.Поскольку магниты нельзя заменить по отдельности, всегда важно заменять ротор как единое целое, особенно если он поврежден.

Если у вас есть проблемы с зарядкой, действительно важно иметь базовые представления о том, как тестировать статор. Это очень важно, поскольку задача статора — обеспечивать дополнительную мощность, которая в первую очередь необходима для зарядки аккумулятора, особенно во время работы. Если у вашего статора недостаточно мощности, скорее всего, батарея начнет разряжаться.

Другие советы профессионалов по тестированию статора

Если вы не имеете представления о том, как проверить статор, вы должны иметь в виду, что вам следует начать с проверки целостности цепи с контактов клемм разъема. После этого посмотрите, не уйдет ли что-нибудь в землю. Чтобы это проверить, необходимо установить мультиметр на Ом. Вы должны использовать один из выводов мультиметра, чтобы проверить сопротивление вкладки путем проверки от A к B, от B к C и от A к C.

Не нужно быть экспертом, чтобы знать лучшие методы проверки статора. С помощью вышеупомянутых процедур и советов теперь вы можете легко и удобно провести тест самостоятельно. Если вы все еще сомневаетесь, вы можете следить за этим, чтобы руководствоваться вами на протяжении всей процедуры. Таким образом, вы можете гарантировать, что сможете выполнить тест без особых трудностей.

Статор — неотъемлемая часть любого транспортного средства. Это, пожалуй, основная причина, по которой всегда необходимо иметь полное представление о различных методах проверки статора.Таким образом, вы всегда можете быть уверены, что ваш автомобиль находится в отличном состоянии.

Хорошо то, что на рынке существует множество конструкций статоров мотоциклов. Однако большинство из них в основном соблюдают один и тот же основной принцип. При этом важно выбрать тот, который соответствует потребностям вашего автомобиля.

Основы тестирования двигателя (и ротора)

Электродвигатели могут быть дорогими, а могут и не стоить дороже, но их почти всегда дороже ремонтировать.Следует уделять должное внимание мерам по предотвращению неисправностей двигателя, особенно при использовании сложного двигателя, поскольку ремонт может привести к значительным дорогостоящим задержкам и простоям. Доступны услуги по тестированию двигателя, чтобы убедиться, что ваш двигатель работает правильно, путем тестирования определенных стандартных параметров, которые могут выявить потенциальные риски. Существует много видов услуг по тестированию двигателей, которые могут не только предотвратить сбои, но и убедиться, что двигатель работает на оптимальном уровне. В этой статье будут рассмотрены основы моторного тестирования и какие типы моторного тестирования предусмотрены.

Установка испытательного оборудования для вращательной балансировки двигателей и роторов.

Изображение предоставлено: Test Devices, Inc.

Что такое моторные испытания?

Основная цель моторного тестирования — оценить целостность мотора и, в конечном итоге, предотвратить возникновение ненужного отказа. Электродвигатели — это машины с высокой степенью интеграции, которые могут вызывать неисправности во многих областях, и, если их оставить без присмотра, поврежденный двигатель может привести к опасным условиям работы. При испытании электродвигателя оцениваются статические параметры, такие как изоляция (барьеры между соединениями обмоток / обмотка с землей), повреждение проводов, утечка тока и / или динамические параметры, такие как баланс, повышение температуры, искажение и т. Д.Механические испытания двигателя часто включают в себя оценку ротора двигателя на предмет трещин и коротких замыканий. Каждый тест может применяться к большинству двигателей переменного и постоянного тока, но каждый метод тестирования зависит от конструкции и применения оцениваемого двигателя.

Зачем проверять двигатель?

Настоятельно рекомендуется провести испытания двигателя, поскольку повреждение электродвигателя часто становится необратимым (известное как «повреждение сердечника»). Ранее вышедший из строя двигатель никогда не будет работать с такой же эффективностью, даже если его отремонтировать, поэтому испытания могут убедиться, что двигатель сохраняет свои рабочие характеристики в течение максимального значения своего срока службы.Испытания электродвигателей обычно являются первым элементом бюджета, который сокращается при попытке сэкономить деньги на проекте, но если вы откладываете время и деньги на испытания электродвигателей, это снизит частоту отказов, повысит эффективность и обеспечит безопасность оператора. Хотя тестирование двигателя утомительно и сложно, оно того стоит, поскольку счет за тестирование двигателя всегда меньше, чем счет за замену двигателя (не говоря уже о потерях, связанных с задержками и простоями системы). Доступны службы, которые проведут это тестирование за вас, предоставив профессиональную оценку без каких-либо проблем, связанных с тестированием вашего двигателя самостоятельно.

Виды моторных испытаний

В этой статье будут рассмотрены некоторые общие электрические испытания, а затем некоторые механические испытания. Электрические испытания включают в себя измерение тока, сопротивления или электрических свойств двигателей, в то время как механические испытания часто ищут повреждения / дефекты внутри ротора, которые могут вызвать дисбаланс. Обратите внимание, что существует множество методов диагностики проблем в двигателе, и методы, представленные в этой статье, являются лишь наиболее распространенными используемыми тестами. Поскольку существует множество способов отказа двигателя, существует по крайней мере столько же (если не больше) способов проверить целостность двигателя.Кроме того, большинство этих тестов используются вместе друг с другом для проверки результатов, а также для получения наиболее точной картины состояния моторики.

Электрические испытания

Проверка сопротивления изоляции

Эти электрические испытания позволят выявить проблемы в обмотках двигателя, использующих сопротивление. Он обеспечивает проверку качества сопротивления изоляции (IR), которое начинает ухудшаться, как только двигатель будет использоваться, из-за температурных воздействий. Двигатели в суровых условиях (высокая влажность, грязь, частицы) могут нуждаться в регулярных проверках ИК-излучения, чтобы избежать каких-либо сбоев, так как небольшие короткие замыкания из-за влаги или пыли могут привести к серьезным проблемам, если их не обнаружить.ИК-тестирование может выявить мертвые кабели, короткие замыкания, ослабленные соединения, разомкнутые цепи или любую другую явную проблему с обмоткой, которая может изменить сопротивление обмотки. Эти измерения сопротивления должны корректироваться на температуру после каждого испытания; Таким образом, измерения сопротивления стандартизируются при сравнении с течением времени. Этот тест также можно использовать для балансировки трехфазных двигателей, поскольку междуфазное сопротивление каждой обмотки можно сравнить, чтобы увидеть, чем они отличаются друг от друга. Обратите внимание, что эти тесты обычно проводятся на автономных двигателях, то есть двигателях, которые были отключены от источника питания для безопасности и простоты проверки.

Тестер сопротивления изоляции (известный как «мегомметр») часто используется для быстрой оценки сопротивления изоляции двигателя. Это устройство использует постоянное напряжение (100-5000 + В) для обнаружения пробоя изоляции внутри двигателя. Подобно мультиметру, мегомметр имеет два вывода, один из которых соединяется с землей, а другой — с конкретными выводами двигателя. Если мегомметр показывает низкое значение сопротивления при подключении к двигателю, это означает, что путь к земле нарушен и двигатель необходимо отремонтировать. И наоборот, если мегомметр показывает высокое значение сопротивления, это означает, что он не обнаруживает серьезных утечек в целостности провода.Это простой неинвазивный тест, который предоставляет основную информацию об утечке тока, неисправностях обмотки и чрезмерном загрязнении, но из-за низкого напряжения некоторые неисправности не будут обнаружены.

Тест индекса поляризации

Тестеры индекса поляризации (PI)

(иногда называемые тестерами пробоя диэлектрика) используются для оценки состояния изоляции, определения накопления загрязняющих веществ, а также физических изменений в изоляции. Тест включает в себя положительную зарядку проводов двигателя и отрицательную зарядку рамы в течение ~ 10 минут.Тест измеряет и отображает изменение тока в течение этих 10 минут, когда здоровая изоляция будет «заряжаться» или уменьшать ток, в то время как нездоровая изоляция останется неизменной. Это испытание становится все труднее использовать в качестве отдельного приемочного испытания из-за более новых систем изоляции, но по-прежнему полезно в сочетании с другими испытаниями для проверки результатов.

Испытание ступенчатым напряжением

Испытание ступенчатым напряжением гарантирует, что изоляция заземляющей стены и кабели могут работать во время обычных ежедневных скачков напряжения, которые обычно наблюдаются во время запуска / замедления.Это выполняется на отключенном двигателе путем подачи напряжения постоянного тока на все фазы, удерживания его в течение заданного времени, увеличения этого напряжения на некоторый «шаг», повторного удержания и т. Д. До тех пор, пока не будет достигнуто целевое испытательное напряжение. Утечка тока отображается после каждого шага, и полученный график показывает состояние изоляции стены заземления. Если рост тока утечки после испытания меньше, чем в два раза, изоляция двигателя в порядке, но если значение больше, чем в два раза, можно предположить наличие слабых мест, и испытание следует прекратить, а двигатель проверить на предмет возможного ремонта.

Испытание на скачки напряжения

Испытание на импульсные перенапряжения — одно из немногих испытаний, способных обнаружить слабые места в изоляции медь-медь или области с самым высоким уровнем электрических отказов в двигателях (более 80% отказов статора происходит при слабом межсоединении. поверните точки изоляции). Это очень важный тест, поскольку межвитковая изоляция двигателя определяет надежность двигателя. Эти тесты посылают импульсы с повышением напряжения до заданного напряжения по одной фазе, генерируя их таким образом, чтобы имитировать пики запуска / замедления.Волновые диаграммы собираются из «скачков», обеспечивая сравнение импульсов, которые могут выявить слабые места в изоляции. Если заданное напряжение достигается без какого-либо изменения частоты на графике, то межвитковая изоляция двигателя исправна, но любые сдвиги в форме волны указывают на слабость в этой конкретной области.

Механические испытания (ротор)

Тест Growler

Тест гроулера — это первое испытание, используемое для определения скачков тока через стержень ротора, вызванных перегоревшими проводами, неплотными слоями или растрескиванием.Он выполняется с ротором, полностью отделенным от статора и подключенным к гроулеру якоря — катушке из проволоки, намотанной на железный сердечник, подключенный к источнику переменного тока. Этот гроулер действует как трансформатор с открытым концом, который вводит переменный ток в якорь ротора с целью проверки наличия закороченных витков. Оператор держит щуп (обычно лезвие ножовки) на верхней части ротора и вращает ротор вокруг, ища любую область, где щуп вибрирует или «рычит».Если это происходит, это означает, что существует некоторая проблема с генерируемым магнитным полем и, следовательно, некоторые механические проблемы с ротором. Обратите внимание, что этот тест может быть очень опасным, поскольку в нем используется конструкция трансформатора с открытым концом, поэтому наличие квалифицированных специалистов обязательно.

Испытание однофазного ротора

Однофазный тест ротора используется для поиска трещин на стержнях ротора и выполняется с двигателем, который все еще находится в рабочем состоянии, но отключен от источника питания. Когда стержень ротора треснул, в нем не будет индуцироваться ток, изменяющий ток, подаваемый на ротор.В ходе теста на двигатель подается однофазное питание, и тестер медленно вращает ротор, а аналоговый измеритель контролирует одну фазу на предмет любых колебаний потребляемого тока. Если никаких изменений в амперах не обнаружено, значит, разрывов нет, но любое увеличение или уменьшение тока статора предполагает наличие одного или нескольких треснувших стержней ротора.

Испытание сильноточного ротора

Путем подачи сильного тока через вал ротора, когда он отделен от двигателя, тепловое сканирование внешнего диаметра может выявить закороченные пластинки.Любые короткие замыкания будут проявляться в виде «горячих точек» на тепловом изображении, что означает, что любой ток, протекающий через ротор, будет нагревать эти точки неравномерно. Такое неравномерное распределение тепла может вызвать изгиб и дисбаланс ротора, а также преждевременное растрескивание стержня ротора.

Анализ спектра тока

Этот тест проводится при нагрузке двигателя 50–100% и измеряет обратную ЭДС, создаваемую ротором в обмотках статора. Этот противоток является функцией полюсов двигателя и частоты скольжения (если присутствует скольжение) и будет отображаться на графиках спектрального анализа в виде пиков «боковой полосы» около частоты питающей сети (60 Гц в Северной Америке, 50 Гц в Европе). .Если эти пики особенно велики, они предполагают наличие нескольких сломанных стержней ротора, которые можно определить по отношению частоты боковой полосы к частоте источника питания. Этот тест является одним из самых точных и надежных тестов роторов на предмет повреждения прутка.

Анализ спектра колебаний

Под нагрузкой и нормально работающий двигатель, и сломанные стержни ротора будут вибрировать с определенной частотой. Вибрации в двигателе модулируются со скоростью, равной количеству полюсов, умноженному на частоту скольжения, и анализаторы вибрации используются для определения изменений вибраций, потенциально связанных с неисправностями.Любые трещины на стержнях ротора увеличивают амплитуду частоты колебаний при увеличении нагрузки. Специалисты по анализу вибрации могут получить данные о вращении ротора и разделить частоту вибрации на составляющие ее частоты (с помощью анализа быстрого преобразования Фурье), чтобы выявить признаки трещин на стержнях ротора. Это тест высокого уровня, который также используется при балансировке роторов и требует для выполнения специализированных технических специалистов. Специализированные поставщики услуг могут выполнять такого рода услуги, когда даже работающие роторы могут быть сбалансированы, чтобы работать тише и без колебаний.

Сводка

В этой статье представлено понимание основ тестирования электродвигателей. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. https://www.plantservices.com/articles/2019/back-to-basics-fundamentals-of-motor-testing/
2. https://www.testandmeasurementtips.com/basics-motor-testing/
3. https: // www.brighthubengineering.com/commercial-electrical-applications/115939-how-to-test-a-three-phase-electric-motor/
4. https://carelabz.com/what-is-electric-motor-testing-and-why-is-it-done/
5. https://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=7355350
6. https://www.pumpsandsystems.com/motors/september-2014-basics-spectral-resolution-motor-vibration-analysis
7. https://www.testdevices.com/blog/what-is-rotor-balancing-and-why-is-it-essential

Прочие изделия из двигателей

Больше от Instruments & Controls

Как проверить заряд — MOTOELECTRIX

КАК ПРОВЕРИТЬ ЗАРЯДКУ

• Выход статора / ротора
• Короткое замыкание или заземление статора
• Функция регулятора напряжения

ВСЕГДА ЗАПУСКАТЬ С ПОЛНОСТЬЮ ЗАРЯДНОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕЙ

Для проверки выхода статора / ротора

1. Отсоединить вилку статора
2. Стартовый велосипед
3. Установить мультиметр на напряжение переменного тока
4. Считайте показания на заглушке статора (по одному щупу в каждое отверстие)
5. Попросите кого-нибудь разогнать байк до 2000-3000 об / мин
6. Выход статора / ротора должен составлять 16-20 В переменного тока на 1000 об / мин

В трехфазной системе есть три отдельные обмотки, соединенные встык.Вам необходимо проверить напряжение на каждом наборе обмоток. Вилка имеет три контакта. Сначала измерьте напряжение между контактами один и два. Затем прикрепите один и три. И, наконец, два и три контакта. Это проверит все три обмотки. Все три должны показывать одинаковое напряжение при одинаковых оборотах.

Для проверки короткого замыкания или заземления статора

1. Установить мультиметр на «Ом»
2. Считать показания на свече статора
3. Сопротивление должно быть 0,2-0.3 Ом
4. Теперь проверьте каждый штифт статора на массу
5. Не должно быть непрерывности
6. Снова подсоединить штекер статора

Для проверки функции регулятора напряжения

Тест заземления регулятора

: убедитесь, что корпус регулятора заземлен или заземляющий провод надежно прикреплен к надежному заземлению (вы должны проверить это, проверив непрерывность от корпуса регулятора к заземлению шасси). Проверьте заземление, прежде чем выполнять следующие тесты.

1. Установить мультиметр на VDC
2. Проверить напряжение аккумуляторной батареи… 12.5-13,0 В постоянного тока (если аккумулятор не полностью заряжен, этот тест бесполезен)
3. Стартовый велосипед
4. Поднесите красный провод мультиметра к положительной клемме аккумулятора, а черный провод — к отрицательной клемме.
5. Увеличить число оборотов двигателя как минимум до 2000 об / мин
6. Мультиметр покажет скорость зарядки регулятора, которая должна составлять 14,0–14,7 В постоянного тока. Совершенно новый полностью заряженный аккумулятор иногда показывает только 14,0 В постоянного тока. Все, что выше 14,7 В постоянного тока, разжигает батарею.

Базовое испытание двигателя с помощью мультиметров и амперметров

Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин. Иногда проблема заключается в источнике питания, в том числе в проводниках параллельной цепи или контроллере мотора. Другая возможность заключается в том, что ведомая нагрузка заклинивает, заедает или не соответствует требованиям. Если неисправен сам двигатель, неисправность может быть связана с обгоревшим проводом или соединением, неисправностью обмотки, включая повреждение изоляции, или неисправным подшипником.

Переносной мультиметр

Ряд диагностических инструментов — токоизмерительные клещи, датчик температуры, мегомметр или осциллограф — могут помочь прояснить проблему. Предварительные (часто окончательные) тесты обычно проводятся с использованием универсального мультиметра. Этот тестер может предоставить диагностическую информацию для всех типов двигателей.

Если двигатель полностью не отвечает, нет гудения переменного тока или ложных запусков, снимите показания на клеммах двигателя. Если нет напряжения или пониженное напряжение, вернитесь к восходящему потоку.Снимайте показания в доступных точках, включая разъединители, контроллер мотора, любые предохранители или соединительные коробки и т. Д., Обратно на выход устройства защиты от перегрузки по току на входной панели. То, что вы ищете, — это, по сути, тот же уровень напряжения, который измеряется на главном выключателе входной панели.

При отсутствии электрической нагрузки на обоих концах проводников ответвленной цепи должно быть одинаковое напряжение. Когда электрическая нагрузка цепи близка к мощности цепи, падение напряжения не должно превышать 3% для оптимального КПД двигателя.При трехфазном подключении все ветви должны иметь практически одинаковые показания напряжения без выпадения фазы. Если эти показания различаются на несколько вольт, их можно выровнять, прокручивая соединения, стараясь не реверсировать вращение. Идея состоит в том, чтобы согласовать напряжения питания и импедансы нагрузки, чтобы сбалансировать три ноги.

Если электроснабжение удовлетворительное, проверьте сам двигатель. Если возможно, отключите груз. Это может восстановить работу двигателя. При отключенном и заблокированном питании попробуйте провернуть двигатель вручную.Во всех двигателях, кроме самых больших, вал должен вращаться свободно. В противном случае имеется препятствие внутри или заедание подшипника. Довольно новые подшипники подвержены заклиниванию из-за более жестких допусков. Это особенно актуально, если окружающая влажность или двигатель какое-то время не использовался. Часто хорошую работу можно восстановить, смазав передние и задние подшипники без разборки двигателя.

Если вал вращается свободно, установите мультиметр на функцию измерения сопротивления. Обмотки (все три в трехфазном двигателе) должны иметь низкое сопротивление, но не ноль.Чем меньше двигатель, тем выше будет это показание, но он не должен открываться. Обычно он будет достаточно низким (менее 30 Ом) для включения звукового индикатора целостности цепи.

Для правильной работы двигателя все обмотки должны иметь МОм относительно земли, то есть корпуса двигателя. Если обмотка заземлена, изоляция обмотки нарушена или якорь касается статора, за исключением случаев, когда внутри имеется возможность ослабить или натереть провод.

Малые универсальные двигатели, как и переносные электродрели, могут содержать обширную схему, включая переключатель и щетки.В режиме омметра подключите измеритель к вилке и следите за сопротивлением, пока вы поворачиваете шнур в месте его входа в корпус. Перемещайте переключатель из стороны в сторону и, закрепив курковый переключатель, чтобы он оставался включенным, нажмите на щетки и поверните коммутатор рукой. Любые колебания цифровых показаний могут указывать на неисправность. Часто для восстановления работы требуется новый набор щеток.

Показания силы тока

полезны при всех видах электронных и электрических работ. По показаниям напряжения вы знаете электрическую энергию, доступную на клеммах, но не знаете, сколько тока течет.У мультиметров всегда есть текущая функция, но с этим есть две проблемы. Во-первых, исследуемая цепь должна быть отключена (а затем восстановлена), чтобы подключить прибор последовательно с нагрузкой. Другая трудность заключается в том, что мультиметр не способен обрабатывать ток, присутствующий даже в небольшом двигателе. Весь ток должен протекать через измеритель, мгновенно сжигая провода зонда, если не разрушая весь инструмент.

Цифровые и аналоговые клещи амперметры.

Отличным инструментом для измерения тока двигателя являются клещи-клещи (торговая марка Amprobe). Он позволяет обойти такие трудности, измеряя магнитное поле, связанное с этим током, и отображая результат в цифровом или аналоговом отсчете, калиброванном в амперах.

Токоизмерительные клещи абсолютно удобны в использовании. Просто откройте подпружиненные зажимы, вставьте провод под напряжением или нейтраль, затем отпустите зажимы. Проволоку не нужно центрировать в отверстии, и это нормально, если она проходит под углом.Однако таким способом нельзя измерить весь кабель, содержащий горячий и нейтральный проводники. Это потому, что электрический ток, протекающий по двум проводам, движется в противоположных направлениях, поэтому два магнитных поля компенсируются. Следовательно, невозможно измерить ток в шнуре питания, как это часто требуется. Чтобы разобраться в этой ситуации, сделайте разветвитель. Это короткий удлинитель подходящего номинала с удаленным примерно шестидюймовым кожухом, чтобы можно было отсоединить один из проводов и измерить его.

Цифровые и аналоговые клещи

работают хорошо и могут измерять ток до 200 А, что достаточно для большинства моторных работ.

Основная процедура заключается в измерении пускового и рабочего тока для любого двигателя, когда он подключен к нагрузке. Сравните показания с задокументированными или паспортными данными. По мере старения двигателей потребляемый ток обычно возрастает из-за падения сопротивления изоляции обмотки. Избыточный ток вызывает тепло, которое необходимо отвести. Деградация изоляции ускоряется до схода лавины, вызывающей перегорание двигателя.

Показания амперметра подскажут вам, где вы находитесь в этом континууме. На промышленном объекте в рамках планового технического обслуживания электродвигателя можно снимать периодические показания тока и заносить их в журнал, размещенный поблизости, чтобы можно было заранее определить тенденции к разрушению и избежать дорогостоящих простоев.

Как проверить якорь двигателя на предмет повреждения обмоток

Иногда мы получаем этот вопрос от наших клиентов: «Как я могу быстро проверить мою арматуру, чтобы убедиться, что она в порядке?»

Если у вас есть доступ к вольт / омметру, вы можете выполнить три быстрые проверки, которые покажут вам, правильно ли функционирует якорь двигателя.Но сначала мы должны понять некоторые основы конструкции арматуры.

Базовая конструкция якоря

Якорь (на фото справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы стального стека и соединяются со следующим стержнем на коммутаторе. Обмотка продолжает таким же образом обматывать якорь. Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке).Диаметр провода может быть разным, в зависимости от конструкции двигателя. Каждый провод изолирован эмалевым покрытием, изолирующим его от всех остальных проводов в контуре, и заканчивается только на шине коммутатора. Витки в каждой катушке наматываются на железную батарею, создавая электромагнит. При подаче напряжения в якоре двигателя создается электромагнитное поле. Это электромагнитное поле взаимодействует с магнитными полями постоянных магнитов в двигателе (в случае двигателя с постоянными магнитами) или с электромагнитным полем, создаваемым статором (в случае универсального двигателя).Эти магнитные силы притягивают друг друга, создавая крутящий момент на валу якоря, заставляя его вращаться.

Если двигатель приводится в движение слишком сильно для окружающей среды, и температурам может быть позволено подняться за пределы тепловых пределов изоляции, возможно, что изоляция на проводах сломается и закорочится вместе, или замкнет блок якоря. Если обмотки закорочены вместе, электромагнитные поля не могут быть созданы для этой катушки, что приведет к хаотической работе двигателя или отказу всего двигателя.

Испытание якоря № 1

Для проверки состояния обмоток якоря, вероятно, придется снять якорь с двигателя. Однако, если конструкция двигателя имеет внешние держатели щеток, вы можете отвинтить колпачки щеток и снять щетки. В зависимости от размера щетки это может обеспечить доступ к коммутатору без снятия якоря с двигателя.

Первая проверка, чтобы увидеть, не закорочены ли обмотки якоря, — это тест «Сопротивление 180 °».С помощью вольт / омметра можно проверить сопротивление последовательных обмоток, соединенных между двумя шинами коммутатора каждой катушки. Установите измеритель на измерение сопротивления (Ом), а затем измерьте сопротивление на двух переключающих планках на 180 ° друг от друга. Поверните якорь и проверьте сопротивление между каждой парой стержней на коммутаторе. На рисунке 3 изображен коммутатор на 32 бара, поэтому эту проверку необходимо проводить между каждой из 16 пар. Сопротивление, которое вы будете измерять, зависит от количества витков в каждой катушке и калибра используемого провода.Это также зависит от рабочего напряжения, на которое рассчитан двигатель. Например, двигатель на 90 В постоянного тока будет иметь меньшие проводники и большее количество витков на катушку для повышения сопротивления, тогда как двигатель на 12 В постоянного тока будет иметь более крупные проводники и меньшее количество витков на катушку для снижения сопротивления. Хотя вы, вероятно, не знаете предполагаемое значение сопротивления якоря, каждое измерение должно показывать примерно одно и то же. Если сопротивление резко меняется, проблема может быть в

.

обмоток. Падение сопротивления может указывать на короткое замыкание между проводами в катушке.Огромный всплеск сопротивления может указывать на то, что провод перегоревший или обрыв, прерывая цепь.

Испытание якоря № 2

Вторая проверка — это тест «Сопротивление от бара до бара» (на фото справа). Это проверит каждую катушку в якоре двигателя. Опять же, конкретное значение зависит от конструкции двигателя (количество проводов на петлю, количество витков на катушку и калибр проводов). Как и в случае с первым тестом, важно отметить, что каждое измерение должно быть примерно одинаковым. (Примечание: сопротивление, которое вы будете измерять в этом тесте, будет намного меньше, чем в первом тесте, потому что вы будете измерять только одну катушку.В первом тесте измеряется сопротивление всех катушек, соединенных последовательно между двумя стержнями.) Как и в тесте № 1, падение сопротивления будет указывать на короткое замыкание между проводами в этой катушке, а скачок сопротивления может указывать на обрыв или перегоревший провод в катушке.

Испытание якоря № 3

Третье и последнее испытание заключается в измерении сопротивления каждого стержня коммутатора железному блоку якоря. Если пакет якоря двигателя прижат непосредственно к валу якоря, вы можете использовать вал якоря для измерения.Однако в некоторых случаях даже вал якоря изолирован от якоря. В этом случае вам нужно будет проводить измерения от каждой стержневой коммутатора до стеллажа якоря напрямую. В любом случае стержни коммутатора никогда не должны иметь электрического соединения с блоком якоря и / или валом якоря.

Если какое-либо из этих измерений не удалось, можно предположить, что якорь поврежден.

Не уверены, какой тип двигателя подходит для вашего применения? Попробуйте наш простой инструмент поиска двигателей.

Страница не найдена | WINCO

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Рекомендуемые товары

• WL16000HE-03 / A Упаковка

  Рекоменд. Цена 5610,00 долл. США

• DE40I4

  Рекоменд. Цена 23 140,00 долл. США

Категории продуктов

Категории продуктов

• Детали в архиве (919)
  • Генераторы с двумя подшипниками (в архиве) (40)
  • Резервные системы с воздушным охлаждением (из архива) (63)
  • Дизель-генераторная установка (Из архива) (14)
  • Генераторы аварийных автомобилей (Архивные) (17)
  • Контроллер двигателя (Из архива) (14)
  • Мобильные дизельные генераторы (Архивировано) (30)
  • Mobile Light Tower Systems (Архивировано) (9)
  • Старые резервные генераторы Winpower (из архива) (32)
  • Переносные генераторы (Архивные) (398)
  • Генераторы ВОМ (Архивные) (134)
  • Резервные системы с водяным охлаждением (из архива) (86)
  • Wincharger (В архиве) (2)
  • Winco Transfer Switches (Архивные) (34)
  Дизельные генераторные установки Winpower
  • (Из архива) (32)
  • Winpower Vapor Fuel Gen-Sets (Архивные) (15)
• Текущие продукты (275)
  • Аксессуары (66)
    • Аксессуары для аварийного режима ожидания (21)
    • Портативные аксессуары (21)
    • Аксессуары ВОМ (15)
    • Аксессуары для безобрывного переключателя (10)
  • Коммерческий резервный (26)
    • Дизельный резервный (16)
    • Резервный газ (10)
  • Запчасти и аксессуары (31)
    • Комплекты для обслуживания (31)
  • Портативные генераторы (26)
    • Портативные коммерческие устройства (26)
    • Переносной мультитопливный (3)
  • Prime (11)
    • Diesel Prime (6)
      • DR Prime Diesel (0)
      • Prime Power Дизель (6)
    • Первичный газообразный (5)
  • МОМ / 2 подшипниковых генератора (38)
    • МОМ-генераторы (34)
    • Двухопорные генераторы (4)
  • Запасные части (33)
    • Двигатель (0)
    • Концы генератора (0)
      • Mecc Alte (0)
      • Стэмфорд (0)
    • Масло (0)
    • WINCO (0)
  • Генераторы пены для распыления (15)
  • Автоматические переключатели (79)
    • Панели быстрого подключения ASCO (10)
    • Автоматические переключатели резерва (34)
    • Ручные переключатели резерва (35)
• Без категории (439)
  • Компоненты продукта (56)

Популярные товары

• Поддержка модели: 25PTOC-3 / J

• Поддержка модели: 50PTOC-3 / B

• Поддержка модели: 40PTOC-4 / E

• Поддержка модели: 45PTOC-17 / E

  Рекомендуемая производителем розничная цена

79-83 Процедура зарядки системы зарядки Honda DOHC для устранения неисправностей, тестирования, и проверка работоспособности

79-83 Помощь системы зарядки Honda DOHC

Регулятор / выпрямитель представляет собой коробку, в которой два отдельных устройства.

Регулятор — это то, что отправляет мощность на ротор. Он включает и отключает питание ротора, поэтому магнит включается. и выключить, чтобы система могла поддерживать напряжение на батарее 14,4 В. Он чувствует системное напряжение на черном проводе от замкового выключателя. Черный провод к ротор идет напрямую от того же черного провода и всегда включен, когда ключ включен, это белый провод заземления, который включается и выключается схема регулятора для включения и выключения магнита.

Выпрямитель состоит из 6 диодов, которые принимают трехфазное питание от статора. и исправьте его на одиночный источник постоянного тока на красно-белом проводе, который возвращается к аккумулятор через клемму соленоида стартера.Выпрямитель не имеет внутреннего подключение к регулятору, это отдельное устройство и даже может быть заменен отдельно как отдельная деталь, заново набив соответствующие контакты (3 желтых провода и красно-белый провод) в многоконтактном разъемы

Необходимые условия для зарядки показатели производительности:

ВАЖНО! Результаты тестирования будут не быть точным и / или надежным без предварительной проверки следующего:

Убедитесь, что ваш глюкометр точный.Вам не нужен сверхдорогой счетчик, но он должен быть надежно точный и иметь в нем хороший аккумулятор или батарейки.

A аккумулятор минимум 14 ампер / час заведомо исправный , недавно прошел тест на удельный вес, тест под нагрузкой и был полностью заряжен с ночевкой. В мире нет системы зарядки, которая бы заряжала батарея, которая больше не жизнеспособна, поэтому проверьте батарею, прежде чем тратить больше время на возню с системой зарядки.У нас было много людей, которые начал возиться с системой зарядки в течение нескольких дней, только чтобы узнать, что их батарея была хламом, так что проверьте ее, даже если она «должна быть хорошей».

Ротор должен быть проверен на наличие между 3,6 Ом (Ом) и 5,2 Ом сопротивления между контактными кольцами . Это не всегда конец дороги для тестирования ротора, если это кажется хорошим и измерять в норме при эта точка. Он все еще может выходить из строя, когда он горячий, крутится и работает потому что центробежная сила вызывает короткое замыкание обмоток.Мы будем возможность проверить это позже, когда мы будем готовы принять некоторое рабочее напряжение измерения.

Статор должен иметь между 0,4 Ом и 0,5 Ом между любыми пара желтых проводов и отсутствие обрыва между желтым проводом и массой. Это наименее вероятный выход из строя зарядного устройства, но такое случается. В Тем не менее, непрерывность и короткие тесты обычно являются окончательными для них. Некоторый Было обнаружено, что перемотанные статоры имеют более высокое сопротивление, ближе к 1 Ом между любой парой желтых, и все еще работает.

Щетки должны иметь углерода, оставшегося после окончания срока службы меток , имеют хорошие пружины, а щетка ведет от разъемов к щеткам протестированы омметром и имеют сопротивление менее 0,5 Ом, почти 0 Ом от разъема до лицевой стороны щетки. Покачиваться и слегка тянуть на этих щеточных проводах во время этого теста, чтобы убедиться, что они не отслаиваются и не прерывистый.

Качество подключения Чрезвычайно важно для зарядки Производительность !!!:

Многие проблемы с зарядкой на старых мотоциклы можно проследить по грязным, ржавым или сгоревшим соединениям или ключам выключатель.

Плохое, слабое или грязное соединение или переключатель с ключом могут привести к неправильному или неустойчивому выход системы зарядки. Расплавленная свеча также является признаком ослабления или загрязнения. разъем. Тепло исходит от сопротивления замыкания цепи через оксид (или масло и грязь) на поверхности клемм.

Проверить все разъемы. Кабели аккумулятора и вся прочая проводка все соединения должны быть чистыми и затянутыми . С штифтом и втулкой соединения, в которых лезвие вставляется в гнездо, как в многополюсном разъемы, штифт или лезвие должны очень плотно входить в гнездо, чтобы хорошее соединение

Не путайте сопротивление пластиковой оболочки при оценке того, разъемы достаточно тугие.Они должны быть вроде PITA, и их трудно поставить вместе и отдельно от трения фактических контактов разъема в Розетки. Когда вы собираете их вместе, а затем разбираете, вы сможете увидеть чистую блестящую царапину на металлических штифтах, оставленную тугой женщиной разъем, если посмотреть туда с увеличением. Нам нужен голый твердый металл, чтобы металлический контакт, прямо через диэлектрическую смазку или коррозию. Смазка там, чтобы помочь остановить коррозию, там не должно быть проводника и не должно быть быть.

Это все равно, что пытаться получить хорошие показания измерения 4 Ом на роторе, у вас есть чертовски давить на кольца на блестящем месте щупами вашего измерителя чтобы счетчик опустился до минимального возможного значения. Это разница, которую дает плотное соединение, и то, что необходимо для действительно хорошего производительность системы зарядки, где вам нужно передать значительную мощность. Тебе нужно в идеале каждое соединение должно иметь сопротивление менее 0,1 Ом, потому что они складываются и создают падение напряжения, которое вы измеряете на шагах 7 и 8, и это очень важно для хорошей зарядки.Не может быть больше, чем о Падение напряжения 0,1 В на тестах 7 и 8, иначе ваш заряд не дойдет до аккумулятор очень хорошо.

Ссылка на часто задаваемые вопросы о запчастях для мотоциклов Oregon внизу в этом посте есть очень хорошая информация о чистке разъемов и о том, как их снимать отдельно и поменять булавки и тому подобное, связанное в нем.

Убедитесь, что все ваши соединения чистые и плотные и не допускают падения. напряжение от до вы пытаетесь устранить неполадки основных компонентов зарядки с помощью показания измерителей напряжения и тока.

Если соединения плохие, поиск неисправностей для поиска неисправных основных компонентов не даст точных и надежных результатов, поэтому желательно очистить и затянуть их до получения результатов тестирования счетчика, чтобы отправить на форум для анализ. Возможно, вам даже повезет, и все заработает правильно. от этого чистка и подтяжка соединений.

Не позволяйте двигателю слишком долго работать, чтобы он нагревался без соответствующего вентилятора охлаждение.

Инструкции по тестированию:

Ниже приведены тесты системы зарядки с шагами, пронумерованными 1-9, а также ответы на некоторые части a, b, c, d.
Выполните эти испытания, когда щупы измерителя просунут заднюю сторону разъемов или через изоляцию, при этом все соединители
подключены, работают со скоростью 3000 об / мин, если не указано иное для конкретного шага.

Создайте новую ветку технической помощи с записанной вами информацией в нем см. ** Раздел результатов ниже
Кто-то должен ответить на ваш пост и лучше помочь вам, вооружившись эти данные.

Это инструкции для каждого теста.Поместите свои ответы в список, например один под инструкциями в разделе результатов.
Значения в скобках являются ценностями «идеального мира», вероятно почти никогда не бывает так.

1а. Проверить напряжение системы — измерить напряжение постоянного тока на выводах аккумуляторной батареи с ключ выключения двигателя на (~ 12,5 В постоянного тока)

1b. Проверить напряжение системы — измерить напряжение постоянного тока на клеммах аккумулятора @ холостой ход (~ 12 В постоянного тока)

1c. Проверить напряжение системы — измерить напряжение постоянного тока на клеммах аккумулятора @ 3000 об / мин (~ 14.4 В постоянного тока)

1d. Проверить напряжение системы — измерить напряжение постоянного тока на клеммах аккумулятора @ 5000 об / мин (~ 14,4 В постоянного тока)

1e. Проверить напряжение системы — измерить напряжение постоянного тока на клеммах аккумулятора @ 3000 об / мин с байпасом регулятора * см. 3д для обхода регулятора. и сделайте это измерение в то время.

2. Проверьте намагниченность ротора, повесив сбоку щуп размером 0,0015 дюйма. генератора … (да?)

3а. Напряжение ротора — измерьте напряжение постоянного тока между черным и белым проводом на альтернативном / статоре разъем ( измерения с ключ выключения двигателя на , должен быть близкое к напряжению аккумулятора )

3b.Напряжение ротора — измерьте напряжение постоянного тока между черным и белым проводом на Разъем альтернативного / статора переменного напряжения постоянного тока измерения на холостом ходу.

Это напряжение включается и выключается при двигатель работает, чтобы регулировать мощность системы зарядки путем включения и отключите магнитное поле
от ротора по мере необходимости, чтобы напряжение батареи составляло 14,4 вольт, когда все работает нормально. Показания счетчика не дадут

завершено изображение, так как включение и выключение может происходить часто, поскольку регулировка напряжения порог может часто пересекаться.
(может быть равно напряжению аккумулятора)

3с. Напряжение ротора — измерьте напряжение постоянного тока между черным и белым проводом на разъеме Alt / Stator. переменное напряжение постоянного тока * измерение при 3000 об / мин .

3д. Напряжение ротора при шунтировании регулятора — измерьте напряжение постоянного тока между черно-белый провод на разъеме Alt / Stator. @ холостой ход

Как обойти регулятор — Однако перед обходом регулятора, убедитесь, что катушка возбуждения (ротор) не закорочена.(Вы уже это сделали, верно? )
Оставьте разъем генератора подключенным и вставьте размотанную большую канцелярскую скрепку. в разъем в месте расположения БЕЛОГО провода. Проведите перемычку из бумаги к ОТРИЦАТЕЛЬНОЙ клемме аккумулятора. Теперь повторите проверку зарядного тока, но на этот раз НЕ ПРЕВЫШАЙТЕ 3000 об / мин, напряжение может стать опасно высоким. Также не позволяйте ему так работать долго. — Если генератор начинает заряжаться, регулятор скорее всего проблема. Это эффективно обходит регулятор и заставляет систему зарядки производить полную нерегулируемую мощность.Если все, кроме регулятор работает, напряжение может быть достаточно высоким, так что не увеличивайте обороты высокий, и не делайте этого надолго.

4. Напряжение статора — измерьте напряжение переменного тока между любым желтым и любым желтым проводом на Разъем альтернативного / статора (~ 8-15 В переменного тока, )

5. Проверить выпрямитель — на выходе измерить напряжение постоянного тока — красный / белый провод к зеленому проводу на малом разъеме r / r (≥14,4 В постоянного тока, как у батареи)

6. Проверьте регулятор — опорное напряжение / питание ротора — измерьте напряжение постоянного тока на черном проводе к зеленый провод на малом разъеме r / r (14.4VDC)

7. Проверьте качество проводимости r / r заземления — измерьте напряжение постоянного тока (падение напряжения) — зеленый провод на малом разъеме r / r к минусовой клемме аккумуляторной батареи (~ 0 В постоянного тока)

8. Проверьте качество проводимости выхода выпрямителя — измерьте напряжение постоянного тока drop) — красный / белый провод на малом разъеме r / r к положительный полюс аккумуляторной батареи. (~ 0 В постоянного тока)

8а. Проверьте качество проводимости подачи сенсорного провода (черный провод) — Измерьте напряжение постоянного тока (падение напряжения) черный провод на малом разъеме r / r к батарее положительный вывод.(~ 0 В постоянного тока)

9. Также проверьте ампер постоянного тока в батарею на разъеме предохранителя:

Charge Amps Test
Настройте мультиметр на максимальный ток шкала , обычно 10 ампер.
Выключить ключ: снимите главный предохранитель с велосипеда и закрепите провода измерителя вместо предохранитель.
Проверьте полярность, включив переключатель:
Если стрелка аналогового счетчика отклоняется назад, это хорошо. Если вперед, назад соединения.
На цифровом счетчике вам нужен знак «» (отрицательный).
Запустить и разогнать двигатель до 3000 об / мин. Должен показывать положительные значения ампер на счетчике; то результат должен составлять не менее одной четвертой
номинальной емкости аккумулятора в ампер / час, что обычно составляет не менее 14 ампер / час (так, читать свыше 3,5 ампер).

** Раздел результатов:

Скопируйте и вставьте приведенный ниже список в новую ветку технической помощи. и введите свои показания, используя инструкции выше

Включите описание и любые другие имеющаяся у вас информация о проблеме с системой зарядки

1а.Система VDC — @ двигатель выключен, ключ включен _______________

1b. System VDC — @ idle __________________________

1c. Система VDC — при 3000 об / мин ______________________

1д. Система VDC — @ 5000 об / мин ______________________

1e. Система обходится постоянным током при 3000 об / мин _______________

2. Магнетизм? ____________________________________

3а. Ротор VDC @ двигатель выключен, ключ включен __________________

3b. Ротор VDC @ на холостом ходу _____________________________

3c.Ротор VDC @ 3000 об / мин _________________________

3d. Постоянный ток ротора при отключенном регуляторе холостого хода ______________

4. Статор переменного тока ____________________________________

5. Выход выпрямителя VDC ______________________________

6. Черный провод регулятора VDC _______________________

7. Провод заземления регулятора VDC _____________________

8. Провод выпрямителя Падение напряжения VDC _________________

8а.Сенсорный провод Падение напряжения В постоянного тока ___________________

9. Зарядный ток постоянного тока ____________________________

Дополнительная информация: __________________________

Ссылки и примечания:
Благодаря следующим источникам информации, использованным при составлении этого тестирования процедура.
Перед попыткой устранения неполадок рекомендуется ознакомиться с ними. Система зарядки.

Справка по показаниям счетчика:

Метр справочная ветка ссылка
http: // www.dummies.com/programming/electronics/measuring-stuff-with-a-multimeter/

Honda CB1000C Руководство по ремонту Honda:

См. Глава 18 «Аккумулятор / система зарядки» в руководстве по ремонту CB1000C Honda. кликните сюда или щелкните правой кнопкой мыши, чтобы перейти туда, или загрузите в соответствии с вашим браузером.
В нем немного больше информации, чем в Руководстве по ремонту 750, и это то же самое части.
Проверка целостности ротора: от 3,6 до 4,4 Ом было точно для новых роторов от Honda, однако перемотанные роторы
часто отлично работают при сопротивлении до 5.5 Ом, а возможно и выше.

Статья Майка Никсона по устранению неполадок с электричеством:
Ссылка на Майка Nixon’s Charging Troubleshooting doc

Резистор мощности 2 Ом, 120 Вт для теста статора Майка Никсона
http://www.
