Как проверить вискомуфту вентилятора охлаждения

Вязкостная муфта является механическим устройством, передающим вращающий момент с использованием особой вязкой жидкости. Зная, как проверить вискомуфту вентилятора охлаждения, вполне можно самостоятельно определить причину её некорректного функционирования, после чего решить вопрос о целесообразности проведения и объёме ремонтных работ.

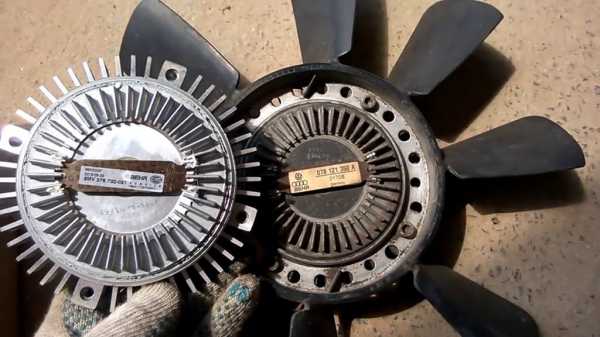

Вискомуфта вентилятора охлаждения: где находится и как работает

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

Скорость вращения вентилятора зависит от нагрева двигателя: чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

1. Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.

   Чтобы ключ подошёл, его концы можно обточить болгаркой

2. Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.

   Прижать ремень нужно между шкивом виски и шкивом ГУРа

3. Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.

   Ключ вставить сверху между двумя лопастями

4. Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

1. Разбирается демонтированная из водяного насоса вязкостная муфта.
2. Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
3. Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
4. С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
5. После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

принцип работы, проверка и ремонт своими руками

Каждый автовладелец должен досконально знать конструкцию своего автомобиля. Пожалуй, большинство людей только абстрактно понимают, что такое вискомуфта, принцип работы и способы её ремонта. Этот инструмент имеет большую важность для автомобиля, поэтому важно понимать его технологию.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место в двигателе.

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный коленчатый вал приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Практически в каждом двигателе встречается вискомуфта. Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне. В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму.

Проверка вентилятора охлаждения

Не всегда удаётся регулярно использовать автомобиль, поэтому он оказывается в состоянии простоя. Вискомуфта в это время требует проверки своей работоспособности. Это же поможет предотвратить поломку от износа.

Распознать неисправность непросто в штатных условиях, но есть методы, как проверить вискомуфту вентилятора. Чтобы осмотреть механизм, нужно проверить состояние оборотов изделия при включённом разогретом и холодном двигателе. При охлаждённом моторе не должно возникать никаких посторонних звуков, а обороты должны соответствовать норме. Горячий же двигатель часто может провоцировать различные шумы и сбои в частоте оборотов.

Такие проблемы могут возникать из-за неисправностей в подшипниках или несвоевременной замене масла. Также уплотнённые сальники и протечка силиконовой жидкости могут стать причиной поломки.

Решение проблемы своими руками

Если были обнаружены дефекты в работе, не всегда должна проводиться замена вискомуфты. Эти проблемы часто можно решить своими руками. Одной из самых частых проблем, возникающих в этом устройстве, является утечка силиконовой жидкости. Чтобы восполнить недостаток, нужно выполнить следующие действия:

1. Разобрать виcкoмуфту, сняв её из водяного насоса.
2. Стоит присмотреться к диску изделия. На его поверхности находится специальная пластина с пружиной, под которой имеется отверстие для силикона. Нужно с особой осторожностью снять штифт и залить внутрь смазку с помощью специального шприца. Во время этого процесса саму деталь нужно класть в горизонтальном положении.
3. Достаточно будет залить в шприц 15 миллилитров жидкости.
4. Нужно подождать несколько минут, пока вещество не затечёт внутрь вискомуфты, не вынимая при этом шприц.
5. Проверив правильность выполненной процедуры и нет ли излишек силикона, деталь можно установить обратно.

Тем, кто не считает себя опытными автомобилистом, лучше не заниматься подобными работами, ведь это может стать причиной полной поломки устройства. Как правило, самая большая трудность состоит в обратной сборке всех элементов.

Другие проблемы

Нередко подшипники могут стать причиной выхода из строя вискомуфты. Этому свидетельствует появление несвойственных шумов в зоне охлаждения. Но его ремонтом также можно заняться самостоятельно:

1. Для починки изделия его нужно снять с основной конструкции мотора. Для этого откручиваются 3 болта, на которых крепятся подшипники.
2. Замена этих элементов должна производиться только после того, как была слита масляная жидкость и разобран узел. Чтобы упростить процесс, можно использовать специальный инструмент — съёмник. Не стоит применять подручные приборы, так как они могут окончательно повредить детали.
3. После установки подшипника можно проводить установку всего устройства в механизмы мотора. Перед этим нужно залить свежий силикон, который был слит перед заменой деталей.

На заметку: не всегда неправильное поведение деталей требует их скорой замены. Часто можно обойтись и простым ремонтом, который не требует особых навыков.

Частой проблемой при проверке вискомуфты или замене подшипников является поиск подходящего инструмента. Такой съёмник не всегда просто найти в автомагазине, поэтому ремонт может быть затруднённым.

Особенности ремонтных работ

Как некоторые автомобилисты могли заметить, не всегда на вискомуфте есть отверстие для заливки силиконовой жидкости. В таком случае оно проделывается самостоятельно, но не стоит это делать новичкам, чтобы не навредить изделию. Лучше обратиться к мастерам, которые сделают аккуратное сверление.

Ремонт вискомуфты вентилятора должен проводиться без напора грубой силы. Основной материал устройства — алюминий, который достаточно просто согнуть и окончательно вывести из строя вискомуфту.

Работа автомобиля зависит от многих механизмов, которые должны работать как единое целое. При выходе из строя хоть одного элемента нарушается исправность всего транспортного средства. Вискомуфта необходима для нормальной работы вентилятора охлаждения. От этого зависит безопасность поездки, поэтому нужно следить за её работоспособностью.

Ремонт вискомуфты вентилятора охлаждения должен проводиться только специалистами. Конечно, можно сделать это и самостоятельно, но любая ошибка может вывести устройство из строя. Нужно заранее позаботиться о сервисных работах.

carextra.ru

Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Поделиться «Как работает вискомуфта вентилятора: устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора»

mttunost.ru

Вискомуфта вентилятора: что такое, причины и ремонт неисправностей — Статьи

Ремонт вискомуфты для большей части автовладельцев находится за гранью неизведанного. Мало кто может рассказать про устройство этого узла, не говоря уже о способах ремонта. Хотя на самом деле восстановление привода вентилятора не является слишком сложной задачей.

Узнайте стоимость ремонта вискомуфты онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Что такое вискомуфта

Так называется специальный узел, регулирующий скорость работы вентилятора охлаждения, в зависимости от температуры двигателя. В качестве рабочей жидкости используется специальная смазка на основе силикона.

Принцип работы этого узла довольно прост: нагреваясь, смазка густеет и блокирует муфту, соединённую с вентилятором радиатора. Простая конструкция обеспечивает надёжность и безопасность этого узла, включая реализацию защиты от случайного попадания между лопастями вентилятора посторонних предметов. Чем выше температура охлаждающей жидкости, тем быстрее будет крутиться вентилятор радиатора, способствуя эффективному охлаждению мотора. При низкой температуре обороты вентилятора минимальны, что способствует его быстрому прогреву.

Вязкостная муфта используется практически на всех автомобилях, в которых вентилятор работает непосредственно от ДВС. На транспортных средствах с электровентилятором радиатора вискомуфта не применяется.

Причины и симптомы неисправности вискомуфты

Стоит отметить, что в случае долгого простоя транспортного средства необходимо проводить ревизию вискомуфты — с большей долей вероятности её работоспособность существенно снизится. В целях профилактики также рекомендуется заменить масло.

Несмотря на кажущуюся сложность, проверить работоспособность вязкостной муфты в полевых условиях довольно просто. Необходимо уделить внимание ряду признаков:

• Одинаковые обороты вентилятора на холодном и прогретом двигателе указывают на выход из строя вязкостной муфты.
• В большинстве случаев необходима замена или долив силиконовой смазки.
• При работе вентилятора не должно возникать посторонних звуков, шумов, вибраций — подобные симптомы указывают на выход из строя подшипника.
• В случае обнаружения течи масла либо жидкости со стороны вискомуфты необходимо для начала проверить целостность сальников.

Как видно, неисправностей в этом узле насчитывается не так уж и много. И поэтому не следует приобретать новый узел, если двигатель авто стал нагреваться больше положенного. В большинстве случаев возможен ремонт вискомуфты вентилятора своими силами.

Наиболее распространённая неисправность — утечка силиконовой смазки из основного блока. Для её доливки или замены необходимо снять вискомуфту с помпы и разобрать.

Делать это необходимо предельно аккуратно и не торопясь — по причине высокой вязкости смазка долго будет заполнять собой полость.

Второй по частоте возникновения неисправностью является выход из строя подшипника. Определить это можно по характерным шумам, возникающим в области вентилятора охлаждения. Для его замены также требуется снятие вискомуфты. При этом автовладелец может столкнуться с проблемой — снять подшипник без специального съёмника, не повредив при этом весь узел, довольно проблематично. В магазинах автозапчастей и инструментов можно найти как универсальные съёмники, так и предназначенные под определённую марку авто. И рекомендуется приобретением инструмента озаботиться заранее, а не когда механизм уже будет снят с помпы.

Следует помнить, что при замене подшипника в блок вискомуфты должна заливаться новая силиконовая смазка. Только после этого можно устанавливать весь узел на место и проверять его работоспособность.

Если есть сомнения в собственных силах, то не стоит рисковать, пытаясь отремонтировать вискомуфту своими руками. Специалисты автосервиса не только справятся с этим гораздо быстрее, но и предоставят гарантию на проводимые работы.

Порядок замены жидкости в вискомуфте

Если диагностика узла показала низкий уровень силиконовой смазки в основном блоке, устранить эту неисправность вполне можно самостоятельно. Необходимо только соблюдать определённую последовательность действий:

1. С помпы снимается вискомуфта. В зависимости от конструкции, её могут крепить 2–3 болта.
2. Затем узел укладывается горизонтально на ровную поверхность.
3. На расположенном в центре механизма диске установлена специальная пластина с пружиной. Под пластиной находится отверстие, предназначенное для доливки смазки. Чтобы это сделать, необходимо предельно аккуратно убрать шрифт, затем при помощи шприца закачать жидкость в блок. Для легковых автомобилей среднее количество заливаемой силиконовой смазки составляет порядка 15 мл. Не стоит торопиться при закачке жидкости — ввиду высокой вязкости она стекает довольно медленно.
4. Когда смазка полностью вытечет из шприца в основной блок вискомуфты, шприц убирается и поверхность проверяется на наличие подтёков жидкости. При обнаружении следует удалить их, протерев поверхность механизма.
5. Штифт устанавливается на место, после чего готовая к эксплуатации вискомуфта монтируется на помпу.

Рекомендация:
сразу после установки проверьте работоспособность отремонтированного узла, особенно перед поездкой на дальнее расстояние.
В противном случае создаётся высокий риск перегрева двигателя.

Порядок замены подшипника

Вторая по частоте появления, но, безусловна, первая по сложности устранения неисправность — выход из строя подшипника вискомуфты. На необходимость замены автовладельцу сообщат характерные шумы, сопровождающие работу вентилятора охлаждения.

Необходимо придерживаться следующего порядка действий:

1. Снять вискомуфту с помпы, предварительно открутив болты крепления.
2. Слить силиконовую смазку, затем положить узел горизонтально на ровную поверхность.
3. С помощью специального съёмника демонтировать неисправный подшипник. Не рекомендуется в качестве альтернативы съёмнику использовать подручные средства либо пытаться выбить подшипник молотком — это приведёт к выходу из строя всего узла.
4. Затем на место устанавливается новый подшипник и вискомуфта монтируется обратно на помпу.
5. Перед монтажом обязательно залить силиконовую смазку.

При выборе подшипника для вискомуфты рекомендуется обращать внимание на оригинальные запчасти: как показала практика, срок службы дубликатов существенно ниже, и нередко их размеры не соответствуют размерам оригинальных деталей. Это приводит к возникновению люфта в механизме, посторонних звуков при его работе и сокращению срока службы. В зависимости от конфигурации, на узле часто не предусмотрено специальное отверстие для заливки силиконовой смазки. В этом случае можно просверлить отверстие самостоятельно, но лучше доверить эту работу специалисту — при ошибке с выбором места для отверстия дальнейший ремонт такой вискомуфты станет невозможен.

С помощью сервиса Uremont.com вы сможете найти компанию, где вискомуфту вашего автомобиля отремонтируют быстро, качественно и с гарантией. Нужно просто оставить заявку на ремонт и выбрать оптимальное для вас предложение. Обслуживание авто с нами — это удобно, оперативно и всегда доступно.

uremont.com

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

autolirika.ru

принцип работы, как проверить, снять и заменить,

В автомобильных системах для передачи крутящего момента используются вращающиеся вискомуфты с чередующимися перфорированными пластинами, заполненные вязкими жидкостями. Оригинальная идея и разработка автоматических сцеплений в системах передачи транспортных средств принадлежит Тони Ролту.

Конструкций компонента предусмотрено большое количество внутренних пластин, расположенных с возможностью перемещения по ведущем валу, и множество внешних пластин, закрепленных на ведомом валу с заданными интервалами. Компоненты объединены друг с другом попеременно и размещены в корпусе, который заполнен вязкой рабочей жидкостью для передачи крутящего момента. При такой компоновке сила сдвига, то есть крутящий момент, генерируется в указанных группах пластин из-за разности оборотов между ведущим валом и ведомым валом, чтобы передавать крутящий момент на ведомый вал.

Что это такое?

Вискомуфта BMW

Вискомуфта — компонент привода, который передает мощность и вращающий момент от центрального приводного вала на передний дифференциал и колеса. Внутри муфты находится дилатантная жидкость, которая затвердевает при воздействии силы сдвига, возникающей при вращении входных и выходных валов с разной скоростью. Входной вал соединен с задними колесами. Выходной вал соединен с передними колесами. Когда передние и задние колеса вращаются на разных оборотах (со скоростью более 6%), сдвиговая сила повышает температуру и вязкость дилатанта внутри вискомуфты.

Жидкость становится твердой и сцепляет пластины внутри устройства, в результате чего мощность передается от центрального приводного вала (двигателя) к переднему дифференциалу (передние колеса). Когда передние и задние колеса вновь начинают вращаться с относительно одинаковыми оборотами, жидкость «деактивируется», становится менее вязкой и более жидкой, в результате чего управление устройством переключается на ведущие колеса.

Устройство и принцип работы

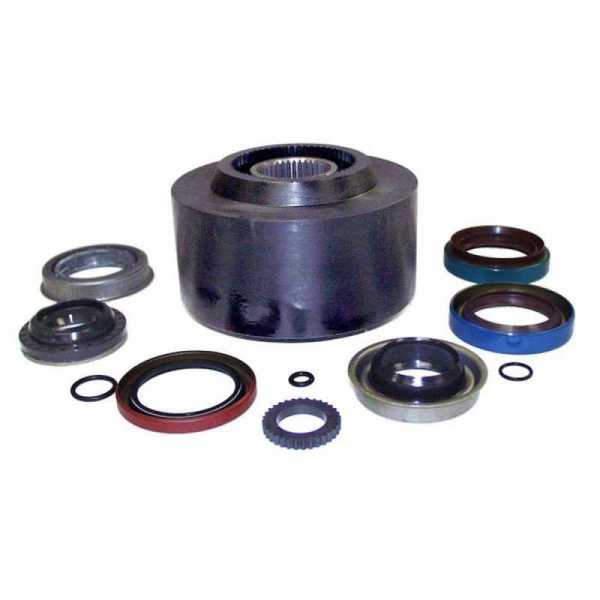

Вискомуфта автомобиля

Конструкция состоит из чередующихся круглых пластин, которые имеют вставки или перфорации. Пластины монтируются в герметичном барабане и расположены очень близко друг к другу. Барабан заполнен силиконом или дилатантной жидкостью. Когда два набора пластин вращаются в унисон, жидкость остается прохладной и находится в жидком состоянии. Когда пластины начинают вращаться с разными скоростями, эффект сдвига лапок или перфораций на флюиде заставляет жидкость нагреться и затвердеть. Силикон при нагревании превращается в почти твердое тело, вязкость дилатантов также быстро увеличивается при разнице крутящего момента. Жидкость в затвердевающем состоянии «склеивает» пластины вместе и передает мощность от одного набора к другому. Размер вкладок или перфораций на пластинах, а также количество используемых пластин и вид жидкости определяют силу и время старта механической передачи.

Вискомуфта вентилятора,

Где применяют вискомуфты?

Вискомуфты используются в качестве центрального дифференциала в некоторых автомобилях с системой полного привода (4WD), таких как Toyota Celica GT-Four, а также в качестве дифференциала дифференциала скольжения (LSD) на задних мостах. Данные приборы предлагают более дешевый способ внедрения полного привода, нежели дифференциалы Torsen с механическим переключением, используемые Audi.

Вискомуфта на Rolls Royce & Bentley

Volvo, Subaru, Land Rover, Vauxhall/Opel и многие другие бренды использовали вискомуфты в своих приводах на начальных этапах развития. В настоящее время они заменяются электронными устройствами.

Плюсы и минусы вискомуфты

Преимущества:

• Малое количество движущихся частей — меньше вероятность поломки и более высокая надежность.
• Скорость силовой установки напрямую не связана с условиями приводного вала (например, силовая установка может продолжать работать без остановки, даже если трансмиссия остановлена).
• Имеет потенциал для временного увеличения выходного крутящего момента.
• Эффективные передаточные числа можно легко изменить, изменив диаметр сопла по принципу Бернулли.

Вискомуфта на Kia Sorento

Недостатки:

• Между двумя валами всегда имеется некоторое скольжение, что приводит к снижению эффективности.
• Ограниченность применения.
• Сложнее проектирования и производства.

Зачем нужна и какую жидкость заливают в вискомуфту?

Жидкость в компонент привода закачивается с помощью силовой установки. Затем под давлением направляется на приводной вал. Создаваемое давление в жидкости приводит к перемещению приводного вала. В настоящее время в качестве гидравлической жидкости или рабочей жидкости для флюидных муфт использовались органополисилоксановые масла, такие как диметилполисилоксан или метилфенилполисилоксан. Диметилполисилоксан (также называемый диметилсиликоновым маслом) обладает высоким индексом вязкости и широко применяется, но с трудом поддерживаем устойчивую способность передачи крутящего момента в течение длительного периода в тяжелых рабочих условиях и при высокой температуре. В основном это связано с низкой термической стабильностью этой жидкости.

Вискомуфта на Landcruiser

Поскольку условия эксплуатации становятся все более серьезными, оптимально отдавать предпочтение силиконовому маслу с улучшенной термической стабильностью, которое составляет 75% диметилсиликона. Чтобы предотвратить окисление или гелеобразование, к органополисилоксановому маслу добавляют антиоксиданты (октаноат железа, производные фениламина или производные ферроцена).

Как проверить вискомуфту?

Вискомуфта может выйти из строя двумя основными способами: полностью отключиться, или оставаться постоянно включенной (иногда только при более высоких рабочих темпах). Потери жидкости, вызванная утечкой уплотнений, являются наиболее вероятной причиной полного отказа вискомуфты. Постоянная работа компонента говорит о более сложных повреждения и может стать причиной дорогостоящего ремонта. Это может привести к разрушению всего привода, включая дорогостоящую трансмиссию.

Основные причины нетипичной работы вискомуфты:

• Шины разного размера и различной степени износа;
• Утечка силиконовой жидкости, отсоединение муфты вентилятора.
• Естественный износ при агрессивных условиях эксплуатации и высоких рабочих температурах.
• Наличие приводного механизма, который неправильно выровнен.
• Биметаллический датчик теряет свои свойства из-за поверхностного окисления, заставляя муфту застревать.
• Неисправность подшипника.

Что проверить вискомуфту, необходимо установить задние колеса на стойку для испытаний на разрыв в сервисном центре. Если вы переключитесь на G-шестеренку, передние колеса должны вывести автомобиль из испытательного стенда, как только двигатель слегка опустится выше холостого хода. Если передние колеса не могут этого сделать, вязкая муфта должна быть заменена.

Замена вискомуфты

Необходимые инструменты:

• Фронтальные монтажные кронштейны: 17-миллиметровый гаечный ключ и храповик с расширением.
• Корпус: ключ на 13 мм с удлинителем.
• Соединения: шестигранная или 8-миллиметровая розетка с удлинителем и храповым механизмом.
• Приводной вал: два открытых ключа на 13 мм (иногда только 12 мм для гаек).

Процедура замены:

1. Отсоедините шланг и промойте его под корпусом вискомуфты.
2. Поднимите переднюю часть автомобиля с помощью домкрата.
3. a. Запишите и отметьте выравнивание карданного вала передним дифференциалом, чтобы вы могли поместить тот же болт через те же отверстия каждого блока при повторной сборке. Это уменьшит шансы на то, что вы нарушите балансировку карданного вала при повторной сборке.

3.b. Открутите четыре передних болта, удерживающих карданный вал, с помощью торцевого ключа на 13 мм. В качестве альтернативы можно использовать 1/2-дюймовый ключ с открытым торцом.

4. Ослабьте болты, удерживающие передний дифференциал, чтобы его можно было сдвинуть. Ослабьте два болта в верхней задней части диффузора, которые поддерживают его сверху, на перевернутой панели «U». Не удаляйте их. Вытащите три крепежных болта здесь, один спереди, два сзади. Поместите домкрат под дифференциал, и в этот момент удалите все болты и крепления.
5. Сдвиньте передний диффузор вперед так, чтобы приводной вал отсоединился от переднего дифференциала. Сдвиньте карданный вал в сторону.
6. Удалите масло с передней диффузии через отверстие для слива масла. Утилизируйте его. Перед тем, как вы удалите пробку слива масла, убедитесь, что вы можете удалить пробку для заливки масла.
7. Снимите 13-миллиметровые болты, удерживающие заднюю половину переднего дифференциала на автомобиле, а затем вытащите заднюю треть дифференциала. Также удалите 14мм болты и две маленькие медные шайбы рядом с верхней частью, которая соединяет шланг для вентиляционного отверстия для диффузора.

Затем раздвиньте заднюю часть диффузора так, чтобы она была более или менее горизонтальной. Ваш домкрат должен находиться на корпусе с основным диффузором, а не на корпусе вискомуфты.

8. Вытяните вискомуфту и замените ее, стараясь заново установить маленькую металлическую шайбу. Никаких специальных инструментов или измерений не требуется.
9. Верните компоненты на место, но задвиньте передний дифференциал вниз так, чтобы правильно установить его относительно задней передачи. При завинчивании карданного вала замените 4 гайки на заводские новые.
10. Заправьте передний дифференциал трансмиссионным маслом с использованием заводской вязкости.

Замена подшипника вискомуфты

Чтобы определить, нужна ли замена подшипника, снимите вспомогательный ремень. Поверните вентилятор. Если вискомуфта смещается, замените только прокладку. Если шкив движется, то подшипник пора менять.

Чтобы удалить подшипник, сначала удалите вискомуфту. После удаления компоненты вы увидите переднее кольцо. Снимите его. Поместите одну шайбу на 5-дюймовый болт и сдвиньте ее в заднюю часть подшипника. Поместите трубную муфту на другую сторону. Поместите фланец над муфтой с приподнятой частью внутри. Убедитесь, что гнездо, которое вы используете на гайке, поместится внутри. Поместите одну шайбу на болт, за которым следует гнездо. Затем наденьте небольшой шайбу и гайку.

Если болт идет криво, остановитесь и поправьте его. Прикрепите болт и начните затягивать. Гнездо подшипника будет забито. Очистите его как можно лучше. Теперь поставьте 4-дюймовый болт в заднюю часть нового подшипника, за которым следует шайба. Наденьте гайку и слегка прижмите ее. Убедитесь, что она обращена в правильном направлении. Нагрейте корпус. Без подшипника он будет быстро нагреваться. Наденьте кожаные перчатки. Вставьте подшипник в паз.

Электровентилятор вместо вискомуфты. Стоит ли?

Электровентилятор — это термостатический вентилятор охлаждения двигателя, который может свободно вращаться при низких температурах, когда охлаждение не требуется, что позволяет двигателю прогреваться быстрее, снимая ненужную нагрузку на двигатель. По мере увеличения температуры муфта сцепляется так, что вентилятор приводится в действие мощностью двигателя и перемещает воздух для охлаждения двигателя.

Электронно-управляемый вентилятора представляет собой устройство, в котором выходной привод на вентилятор управляется электронным перемещением вязкой жидкости из резервуара для жидкости  в рабочую  камеру муфты во время штатной работы. Радиально сбалансированный клапанный диск, соединенный с пружиной, регулирует относительное перемещение вязкой текучей среды из резервуара для текучей среды в рабочую камеру путем герметичного сцепления и отсоединения заполняющего отверстия. Пластина сцепления, крышка и корпус вместе с функциями, отливаются до требуемого размера и формы, что позволяет легче и точнее изготавливать электровентиляторы в сравнении с традиционными конструкциями вискомуфты.

Механические вентиляторы наиболее распространены в грузовиках и внедорожниках, а также в некоторых полноприводных автомобилях. Это легче сделать, потому что двигатель установлен в продольном направлении, а компоненты дополнительного ремня установлены на радиатор. Вентилятор устанавливается на шкив коленчатого вала или один из вспомогательных шкивов (например, шкив водяного насоса) и будет вращаться между радиатором и двигателем, вытягивая воздух через радиатор и продувая его над двигателем.

Напротив, в переднеприводном транспортном средстве двигатель обычно устанавливается сбоку от коленчатого вала и всеми основными вспомогательными валами, параллельными передней оси, приводить в движение трансмиссию. Вентилятор, механически смонтированный на вспомогательном шкиве, будет располагаться сбоку и не будет обращен к радиатору. Вот почему вентиляторы с электрическим двигателем используются практически повсеместно в автомобилях с передним приводом. Преобразование механической энергии в электричество и обратно к механической вращательной мощности с двигателем вентилятора менее эффективно, чем прямое механическое соединение, но это более чем компенсируется большим контролем электрического вентилятора с помощью электронных термостатических регуляторов, которые могут полностью отключить вентилятор когда температура двигателя ниже заданного значения

Не пропусти самое интересное!
Подписывайтесь на нас в Вконтакте!

shosse.ru

Вискомуфта вентилятора: устройство, неисправности и ремонт

Вязкостная муфта вентилятора авто – как раз та деталь, о которой многие автолюбители знают не понаслышке, но об особенностях устройства которой не знают практически ничего. А ведь это весьма интересное в своей простоте устройство, которое ломается не так уж и часто – настолько оно надежно. Впрочем, грамотный автолюбитель должен знать об особенностях устройства и работы как крупных, так и мелких узлов авто чтобы в случае их поломки он мог быстро прикинуть, обязательна ли поездка на СТО буквально в тот же день, или с ремонтом можно повременить. Сейчас мы попробуем разобраться, как же устроена вискомуфта вентилятора охлаждения, каков принцип ее работы и даже как производить ее ремонт.

Подробно о принципе работы

На самом деле вязкостные муфты нашли применение не только в автомобильной индустрии, но даже в ветровой энергетике, которая сосредоточена на отнюдь немаленьких установках. А особенность данной муфты в том, что с ней возможна избирательная передача крутящего момента. Вязкостные муфты могут быть устроены по 2 схемам:

1. Герметичный корпус с двумя или более турбинными колесами, оборудованными крыльчаткой. Одно колесо находится на ведущем валу, а второе на ведомом. Пространство вокруг них заполнено вязкой жидкостью на силиконовой основе. В случае, если турбинные колеса вращаются с разной скоростью, жидкость обеспечит передачу крутящего момента на ведомое колесо и синхронизирует их вращение;
2. Аналогичный корпус с парой плоских дисков с выступами и отверстия, та же силконовая жидкость. Если вращение дисков синхронно, жидкость практически не перемешивается. Если ведомый диск отстает от ведущего, смешивание становится просто огромным. Изначально ничем не соединенные диски прижимаются друг к другу за счет быстрого расширения силиконовой жидкости. Именно такая дисковая система используется в вискомуфтах вентиляторах охлаждения.

Здесь стоит рассказать подробнее о т.н. дилатантной жидкости на силиконовой основе, которой заполнен герметичный корпус вискомуфты. Эта жидкость в обычных условиях действительно вязкая, но она сохраняет текучесть. А вот стоит начать ее перемешивать или нагревать, как она сгустится и начнет занимать несколько больший объем. Плотность при этом тоже изменится – дилатантная жидкость станет похожей на заставший клей. При отсутствии термических или механических воздействий она снова вернется в свое обычное жидкое состояние. Здесь нельзя не рассказать и об еще одном интересном момента: когда жидкость сильно перемешивается, она становится настолько вязкой, что вискомуфта блокируется.

Немного о применении вискомуфт

На сегодняшний день вязкостные муфты в автомобильной индустрии применяются всего в двух случаях, причем первый еще остается актуальным, но и от него постепенно отказываются. Итак:

1. Для охлаждения ДВС. Те самые вискомуфты вентиляторов, которым посвящен данный материал, можно назвать исчезающим техническим решением. Устроено все предельно просто: на штоке закрепляется муфты с вентилятором, приводимым в движение через ременную передачу. Сама система хорошо себя показывается в зимний период, а вот летом вискомуфты вентиляторов показывают себя не так хорошо. Их вытесняют электронные вентиляторы, работающие в тандеме со специальным датчиком;
2. Для подключения полного привода. Как показывает практика, сегодня в 70, а то и 80 процентах кроссоверов устанавливаются вязкостные муфты, отвечающие за подключение полного привода в автоматическом режиме. Но и их постепенно вытесняют электромеханические устройства.

Почему же вискомуфты в целом остаются актуальными? Причин несколько:

• Они просты и весьма надежны;
• Вискомуфты достаточно дешевы. Более сложная электромеханика обходится производителям автомобильных комплектующих дороже;
• Они очень прочные. Корпус устройства вполне может выдержать давление от 15 до 20 атмосфер. Нередки случаи, когда автомобиль с вискомуфтой спустя 7 лет эксплуатации продают и его новый владелец не сталкивается с проблемой поломки устройства еще долгие годы.

Впрочем, недостатки тоже есть. Так, например, вискомуфты не слишком-то ремонтопригодны. В описаниях к данным устройствам почти что прямым текстом сказано, что они одноразовые и в целом их ремонт нецелесообразен. Кроме того, подобные устройства не рассчитаны на длительную эксплуатацию, хотя практика показывает, что работать они могут очень долго — приятное исключение из правил. Если вискомуфты используются в приводе, система оказывается не слишком эффективной – максимальный крутящий момент передается лишь при сильной пробуксовке передних колес, подключение привода вручную становится невозможным и т.п.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

• Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
• Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
• Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
• Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
• Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами «жидкость для ремонта вискомуфты», «масло для вискомуфт» или просто «силиконовая жидкость». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости. Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости. Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника, которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Выбор нового устройства

Теперь давайте ответим на вопрос о том, как выбрать вискомуфту вентилятора охлаждения. Вести поиски проще всего в интернет-магазинах, поскольку здесь вы сможете если и не купить новое устройство, то хотя бы узнать код оригинала и коды всевозможных аналогов. О последних мы вскоре поговорим. Искать можно по:

• VIN-коду;
• Данным автомобиля. Речь идет о марке, модели, годе выпуска и параметрах двигателя. Обычно такой способ поиска является основным в интернет-магазинах автозапчастей.

Конечно, важным параметром поисков является производитель конечного продукта. Многие автолюбители вполне оправданно не доверяют продукции фирм-упаковщиков. В случае вязкостных муфт брать можно продукцию даже таких фирм, так как, по сути, выпускают ее ограниченное число компаний, которые одновременно являются поставщиками на конвейеры крупных автомобильных концернов и чью продукцию реализуют даже упаковщики. Стоит обратить внимание на продукцию вот этих компаний:

Весьма неплохие решения можно найти в каталогах фирм Meyle и Febi (Германия). Появившиеся относительно недавно польские и турецкие аналоги показали себя не так хорошо. Как правило, достойные производители вязкостных муфт одновременно выпускают и радиаторы, крепежные элементы и некоторые элементы трубопровода. Если вы уверены в каком-то производителе радиаторов, стоит поискать в его каталогах и нужную вам вязкостную муфту.

Вывод

Вязкостная муфта вентилятора охлаждения двигателя – простое и весьма надежное устройство, которое выходит из строя крайне редко. Диагностировать его поломку можно и не обращаясь к специалистам на СТО. Стоит лишь проследить за температурой двигателя и проверить работу вентилятора, как все станет ясно. Хоть ремонт вискомуфты не рекомендован многими экспертами, с ним справится даже новичок. Выбор новых устройств достаточно велик: есть продукция фирм-производителей из стран Европы, Америки и отдельных стран Азии (лучшие варианты), а есть автозапчасти от фирм-упаковщиков, лучшими из которых являются немецкие, американские и французские.

avto.pro
