Содержание

Электрика для фаркопа (блок согласования) Thule / Brink / Erich Jaeger / AC

Использование прицепа к легковому автомобилю значительно облегчает проблему, связанную с перевозкой грузов. Однако его использование обязательно должно сопровождаться покупкой дополнительного оборудования – электрики. Данные инструменты будут одновременно решать несколько задач.
Во-первых, осветительные приборы, согласно требованиям ПДД, обязательно должны быть рабочими. Обеспечивать их функционал не может штатная электрика. Для этого понадобится проводка фаркопа как обязательный элемент эксплуатации прицепного оборудования.
Во-вторых, дополнительная, универсальная электрика для фаркопа Thule / Brink обеспечит и тягово-сцепные свойства. Без нее не будут должным образом работать антизаносные системы, ABS и системы охлаждения, которые обязательно должны быть исправны при перевозке тяжелых и крупногабаритных грузов.

Виды и характеристика электрики на фаркопы Thule / Brink

В настоящее время существует два вида электропакетов:

  • Оригинальный комплект;
  • Универсальный набор.

Оригинальный блок согласования фаркопа и его преимущества

Оригинальный комплект подключается от задних фар автомобиля, без вмешательства в штатную проводку, что не позволит дилерам снять с гарантии вашу машину.
Выпускается такой набор к конкретной марке транспортного средства. Стоимость его выше, но качество – в разы выше, что положительно сказывается на управляемости авто с прицепом и на безопасности дорожного движения.

Заказать электрику на фаркопы Thule / Brink в оригинальном исполнении можно в двух вариациях:

  • Простой набор. Подключается к разъемам задних фонарей машины или к разъему подключения электрики (предусматривается на некоторых видах прицепов). Не имеет блок согласования фаркопа, а потому подходит к транспортным средствам без бортовых компьютеров и сложных систем диагностики.
  • Сложносоставной набор. Подходит для современных европейских и японских автомобилей с системой диагностики неисправностей и бортовыми компьютерами.
    Обязательно оснащается блоком согласования, который является связующим звеном между системами машины и прицепа. Бортовой компьютер при этом распознает подключение форкопа и переводит авто в режим буксировки. Активными останутся такие системы как ABS, EBD, ESP, а вот трансмиссия и подвеска тоже будут переведены в режим особого функционирования.

Блок согласования в момент эксплуатации прицепа будет передавать на бортовой компьютер сведения о неисправностях, что улучшит показатели безопасности в момент поездки по трассам.

Универсальный набор и его особенности

Универсальный набор позволяет провести необходимую электрику практически к любой модели автомобиля. Они реализуются как с блоком согласования, так и без него.
Если вы желаете купить электрику на фаркопы Thule / Brink недорого, присмотритесь к универсальным наборам. Их легко подключить. Они подходят для большинства отечественных и иностранных марок авто. Стоимость их остается доступной большинству автовладельцев.

Купить электрику для фаркопа Thule / Brink

В нашем интернет магазине представлены электропакеты для фаркопа от проверенного мирового производителя Thule. Заказать нужный комплект вы можете всего в несколько кликов и наши менеджеры оформят доставку продукции в нужный вам регион.
Мы являемся официальными представителями производителя, поэтому приятно удивляем своих покупателей ценой на наши товары. Вас ждет исключительно сертифицированная, качественная продукция. Нужна розетка фаркопа, жгут проводов или контакты? Мы можем предложить вам наборы электрики по доступной стоимости. Ждем вас в нашем интернет-магазине!

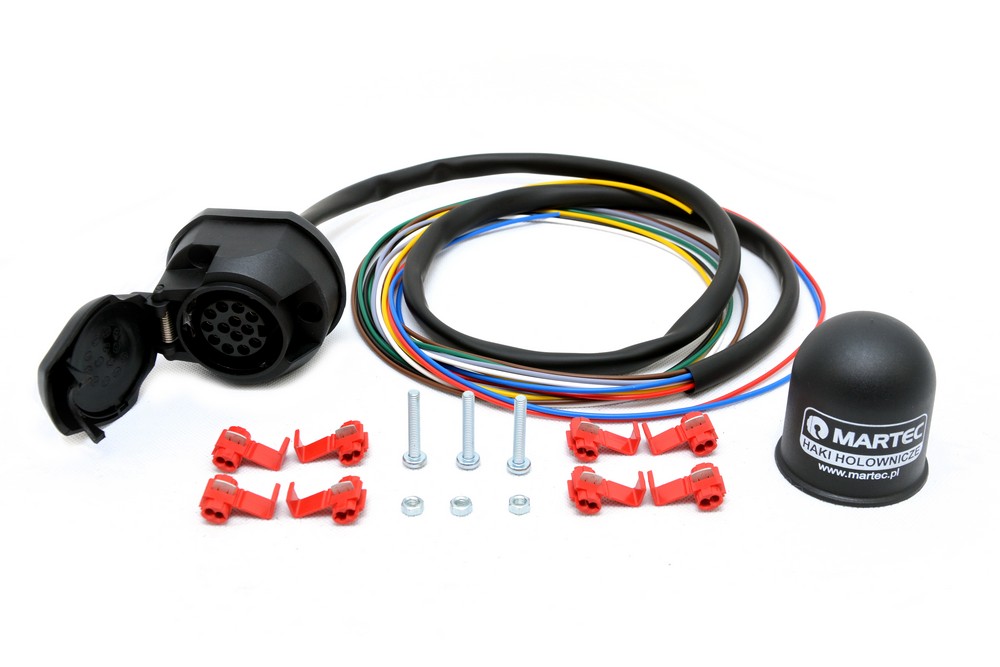

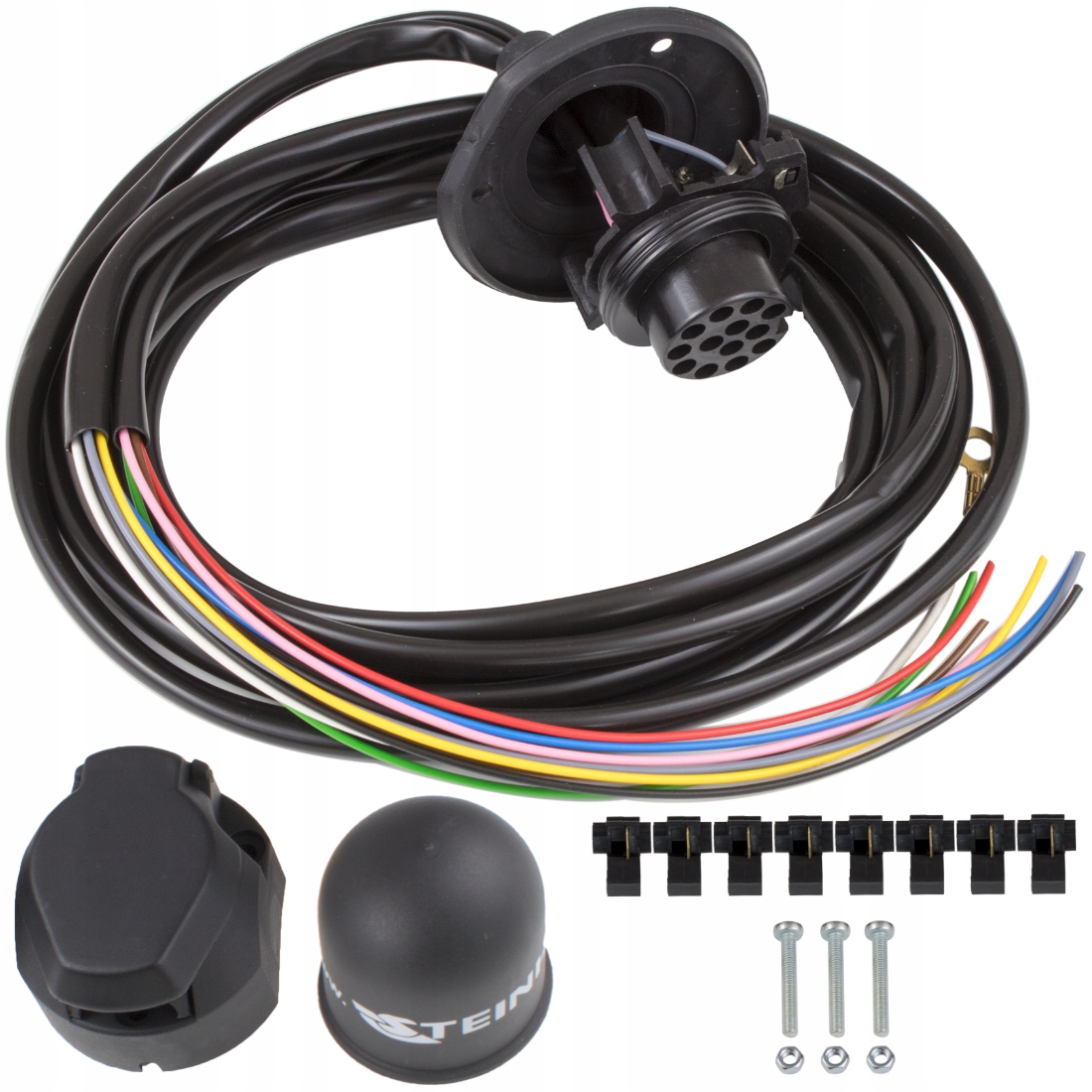

Универсальная проводка Brink 766012 13-pin для фаркопа по дилерской цене с доставкой

УНИВЕРСАЛЬНАЯ ПРОВОДКА BRINK 766012 13-PIN ДЛЯ ФАРКОПА

В интернет-магазине ГулливерАвто вы можете купить любой аксессуар для фаркопов по привлекательной стоимости и с возможностью установки в нашем сервисном центре.

Универсальная проводка Brink 766012 13-pin для фаркопа - аксессуар, который пользуется среди автовладельцев высокой популярностью, так как существенно облегчает эксплуатацию ТСУ. Нами предлагается широкий модельный ряд аксессуаров для фаркопов от Brink, успешно зарекомендовавших себя на рынке.

Универсальная проводка Brink 766012 13-pin для фаркопа - преимущества установки

Установив данный аксессуар для фаркопа на автомобиль, вы можете быть уверены в его высочайшей надежности и долговечности. На это есть немало причин:

- при изготовлении компания Brink использует исключительно высококачественные материалы, отличающиеся долгим сроком службы;

- продукция разрабатывается с учетом конструктивных особенностей фаркопа для автомобиля, что исключает риск ее несоответствия или неправильной установки;

- функциональность аксессуара на фаркоп полностью соответствует заявленной и в процессе эксплуатации никаких проблем возникнуть просто не может;

- все предлагаемые нашим интернет-магазином товарные позиции тщательно проверены нами и полностью удовлетворяют всем требованиям изготовителя авто.

Кроме того, специалисты нашего установочного центра подберут для фаркопа вашего авто идеальный аксессуар, полностью отвечающий вашим требованиям, конструктивным особенностям ТСУ и самого автомобиля.

Универсальная проводка Brink 766012 13-pin для фаркопа - преимущества покупки в ГулливерАвто

Приобретая аксессуары для фаркопов у нас, вы получаете следующее:

- возможность доставки товара в любой город России. Мы сотрудничаем с несколькими перевозчиками, охватывающими территорию всей страны, что позволяет вам оперативно получить купленный у нас товар, вне зависимости от региона вашего проживания;

- возможность квалифицированного монтажа аксессуаров. В сервисном центре ГулливерАвто вы можете установить фаркоп на автомобиль, поставить блок согласования для фаркопа и любой другой автоаксессуар в кратчайшие сроки и с гарантией. Это послужит залогом стабильной и длительной работы изделия;

- уверенность в высочайшем качестве приобретаемого товара. Мы сотрудничаем исключительно с проверенными и надежными производителями фаркопов и аксессуаров к ним. Оборудование от Brink является одним из них;

- доступные цены на всю предлагаемую продукцию. Можете быть уверены, что электрика для фаркопа и другие аксессуары на авто вы сможете купить у нас по максимально привлекательной стоимости;

- квалифицированную поддержку от команды профессионалов. Специалисты нашей компании расскажут вам обо всех нюансах установки и эксплуатации фаркопов и аксессуаров ним, помогут выбрать нужный аксессуар для вашего ТСУ.

Узнать больше о нас, а также записаться на установку фаркопа или аксессуара для него вы можете, обратившись к представителям ГулливерАвто. Связаться с ними можно любым удобным для вас способом.

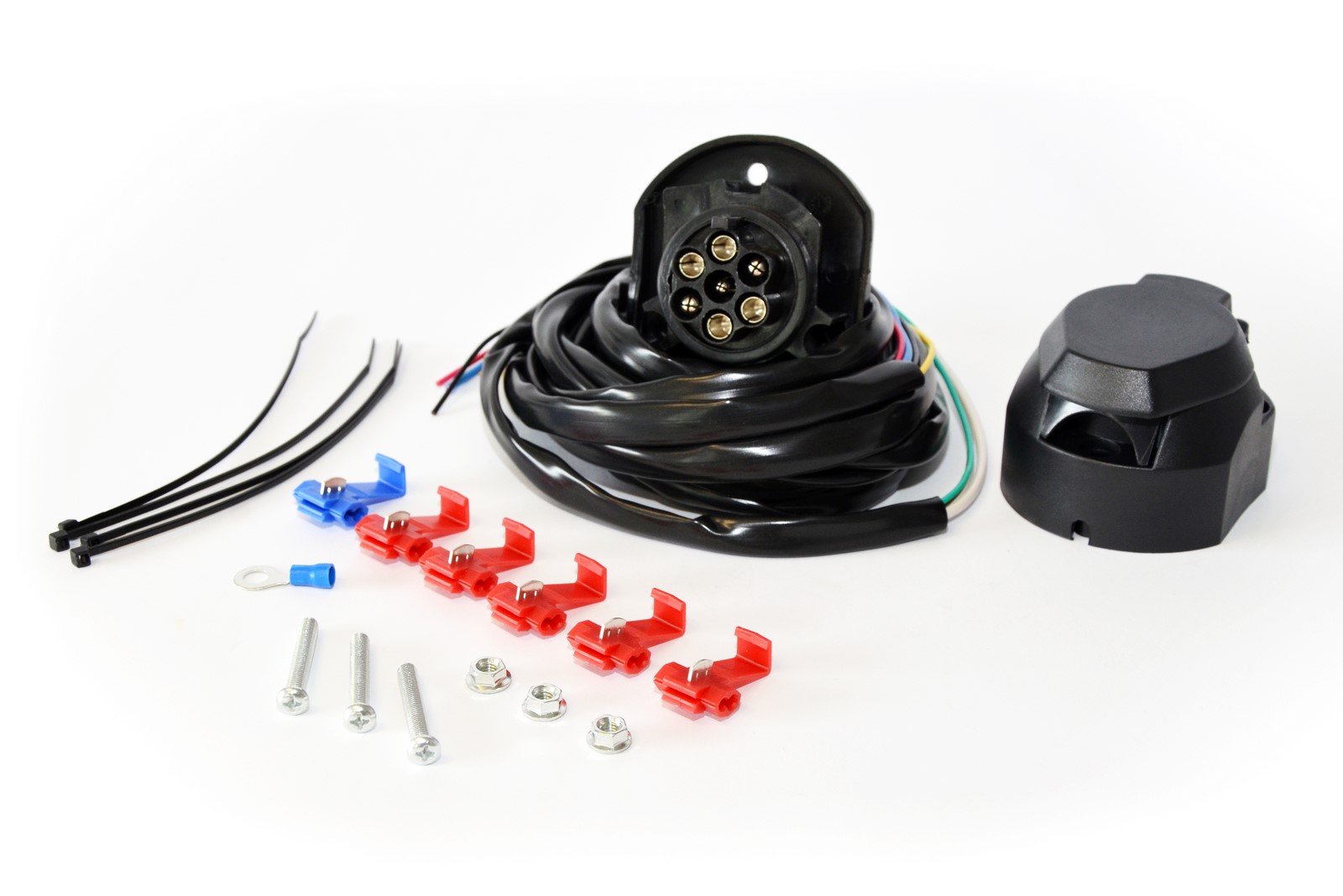

Электрика для фаркопа тип "D" (розетка фаркопа, блок согласования "смарт-коннект", проводка для фаркопа) 1,9 м 7-контактная

Электрика для фаркопа тип "D" (розетка фаркопа, блок согласования "смарт-коннект", проводка для фаркопа) 1,9 м 7-контактная

F-ELD-TR

Габаритные размеры для расчета доставки: 16*16*9 см
Вес для расчета доставки: 0,7 кг

Состав комплекта

  • Блок согласования Flash-FA mini
  • Розетка фаркопа 7-контактная (с уплотнителем и элементами крепления)
  • Жгут электропроводов
  • Соединители проводов гильотинного типа
  • Ответвители (6 шт. )
  • Кабельные стяжки (хомуты электропровода)
  • Колодка-предохранитель
  • Инструкция по подключению
  • Упаковочная коробка
Блок согласования "смарт-коннект" требуется для подключения электрики фаркопа на некоторых автомобилях, оснащенных системами:
  • Светодиодная система освещения
  • Система питания освещения с маленьким напряжением
  • Система с обнаружением перегоревших ламп (SFL)
  • Система CHECK CONTROL
  • Система CAN BUS data (c бортовым компьютером)
  • Автомобиль с мультиплексной проводкой
  • Система электронного контроля с переменным напряжением

Примечания

Блок согласования "смарт-коннект" не предназначен для использования в автомобилях, электрика которых адаптирована для американского рынка. Согласно автомобильным стандартам США электрические линии стоп-сигнала и задних габаритных огней заведены на один индикатор.

Информацию о необходимости установки блока согласования "смарт-коннект" уточняйте у дилера завода-изготовителя автомобиля.

Категория: Электрика для фаркопа

Электропроводка прицепа | «ЕК-Прицеп»

В целях обеспечения безопасности автомобильный прицеп должен быть оснащен приборами световой сигнализации, в число которых входят:

  • парные указатели поворота оранжевые;
  • парные стоп-сигналы красные;
  • парные габаритные фонари красные;
  • белый фонарь подсветки номерного знака;
  • противотуманный фонарь красный (1 или 2 штуки).

Вышеперечисленные световые приборы устанавливаются на заднюю часть прицепа. Для автоприцепов шириной более 1,6 м обязательны парные передние габаритные белые фонари. При длине несамоходного автотранспортного средства свыше 6 м по бокам устанавливаются габаритные оранжевые фонари.

Чтобы обеспечить функционирование приборов световой сигнализации, требуется монтаж электропроводки для прицепа. Питание электроприборов обеспечивается от автомобиля-тягача, к розетке которого подсоединяется проводка автоприцепа.

В интернет-магазине «ЕК-прицеп» вы можете купить проводку прицепа в сборе или следующие элементы по отдельности:

  • розетка;
  • изолированные провода;
  • блок управления.

На автоприцепах российского производства устанавливается 7-контактная розетка фаркопа. При монтаже проводки прицепа следует соблюдать схему распиновки, чтобы световое оборудование прицепа работало корректно. Следует обратить внимание, что на прицепах для тяжелой водной техники МЗСА схема электропроводки отличается от стандартной: фонарь заднего хода подключают к пятой клемме, а габариты подсоединяют к седьмой.

Чтобы соблюдать правила безопасности движения, необходимо обеспечить правильную и надежную работу световых приборов автоприцепа. Компания ЕК-прицеп предлагает привлекательные цены на качественную электропроводку легковых прицепов, рассчитанную на длительную эксплуатацию в сложных условиях.

Подключение фаркопа | Караванный клуб

Установка электрических цепей, необходимых для питания внешнего освещения и 12-вольтовых систем, в настоящее время является наиболее сложным аспектом установки фаркопа. В нашем удобном руководстве представлен общий обзор - более подробную информацию можно найти в загружаемом PDF-файле.

После выбора буксирного крюка и до того, как транспортное средство можно будет использовать для буксировки, необходимо установить буксирное устройство, изменить систему указателей поворота и установить необходимые розетки для питания дорожных фонарей прицепа или прицепа и любого внутреннего вспомогательного оборудования.

В прошлом это обычно считалось простой задачей для компетентного специалиста по дому. Однако в последние годы возрастающая сложность электрических систем транспортных средств делает все более трудным получение и интерпретацию технической информации, необходимой для обеспечения правильного и безопасного выполнения необходимых соединений.

Некоторые автомобили могут быть серьезно повреждены из-за использования неподходящего комплекта проводки универсального буксирного крюка - с некоторыми другими дополнительная проводка просто не будет работать должным образом без дополнительных компонентов.Не отставать от этой темы по мере выпуска новых и пересмотренных моделей автомобилей - сложная задача, и, безусловно, у нас нет ресурсов для решения этой задачи.

Согласно закону буксирный вагон «должен быть оборудован контрольными сигнальными лампами для передних и задних указателей поворота». Иногда это называют функциями «C1» и «C2» («C1» относится к контрольным показателям индикаторов автомобиля - C2 - это расширение этой функции на прицеп). Этот контрольный сигнал может быть звуковым или визуальным.Этой контрольной функцией иногда пренебрегают при установке проводки фаркопа - это незаконно.

Проконсультируйтесь с предполагаемым производителем, продавцом или установщиком системы перед окончательным выбором буксирного крюка для вашего автомобиля. Если они не знакомы с характеристиками вашего конкретного автомобиля, возможно, лучше поискать в другом месте. По этой причине мы рекомендуем профессиональную установку, предпочтительно специализированным установщиком.

Также стоит подумать о возможности использования стабилизатора автоприцепа для душевного спокойствия и дополнительной безопасности при поездках по Великобритании или за границу..

Адаптеры и удлинители

Чаще всего нужен переходной провод, который подключается к единственной 13-контактной розетке буксируемого автомобиля и двум 7-контактным вилкам прицепа. Такие выводы иногда включаются при покупке буксирного вагона или могут быть «дополнительными», доступными через дилера.

Альтернативные провода можно приобрести в крупных магазинах аксессуаров или у специалистов по компонентам. Использование переходного кабеля может сделать соединения фургона слишком длинными, и существует риск их волочения по земле во время путешествия.Убедитесь, что любой такой кабель адаптера включает в себя все необходимые провода для вашего дома на колесах.

Альтернативой (позволяющей избежать проблемы излишней длины кабеля) является простая вилка, которая преобразует 13-контактную розетку в 7-контактную розетку 12N. Они также полезны при буксировке чего-либо, кроме каравана, для которого не требуются цепи 12S.

Аналогичная вилка преобразует 7-контактную розетку 12N в 13-контактную розетку, хотя очевидно, что включены только цепи дорожного освещения. Большинство адаптеров обычно доступны в магазинах аксессуаров для прицепов в Великобритании, этот последний штекер часто можно найти в качестве аксессуара для велосипедистов Continental, которые используют 13-контактную плату освещения.

Не забудьте ознакомиться с полным списком технических советов; предоставляя всю необходимую информацию при подготовке к следующему отпуску в доме на колесах.

Что такое выделенная проводка для фаркопов?

Когда вы устанавливаете буксирный крюк, у вас есть два варианта подключения: универсальный или выделенный. Универсальная проводка обычно была стандартным методом проводки, используемым при установке фаркопов; этот метод относительно прост и позволяет включать фонари на буксируемом прицепе / прицепе.Однако выделенная проводка (или «проводка для конкретного автомобиля») - это метод, разработанный для конкретной марки автомобиля, к которому она прикреплена. Этот метод имеет дополнительные преимущества, которые мы обсудим вместе с более подробной информацией о выделенной проводке в этой статье.

Почему выделенная проводка?

Специальный метод проводки разработан для интеграции в электрическую систему вашего автомобиля. Специальные комплекты проводки, хотя и не обязательно производятся производителем транспортного средства, без проблем работают с системами вашего автомобиля в соответствии с намерениями производителя. По этой причине на гарантии автомобиля не влияет установка специальных комплектов проводки, в то время как они могут относиться к универсальной проводке. Неизбежно, что с более сложной системой проводки и дополнительными функциями цена выделенной проводки выше, чем универсальная проводка - обратитесь к монтажнику буксирного крюка, чтобы узнать расценки на ваш автомобиль.

Наборы специальной проводки для фаркопов становятся все популярнее, отчасти из-за множества дополнительных функций в новых автомобилях. Чем больше функций имеет автомобиль, тем выше необходимость их обновления перед буксировкой каравана или прицепа.Некоторые электрические функции и функции безопасности в новых автомобилях успешно активируются с помощью специальной проводки, но не с универсальной проводкой.

Преимущества выделенной проводки

Превосходные функции безопасности, полученные / обновленные с помощью специальной проводки, различаются в зависимости от марки и модели автомобиля, но вот некоторые из возможных преимуществ:

- Контроль устойчивости прицепа: потенциально самая важная функция, полученная с помощью специальной проводки, это критически важная функция безопасности для поддержания устойчивости вашего каравана / прицепа, особенно при движении по углам и на высоких скоростях

- Электроника тормозов: обновлено при буксировке для повышения скорости и эффективности

- Система подвески: обновлений для учета дополнительного веса буксируемого автомобиля

- Антиблокировочная тормозная система (ABS): также обновляется с учетом буксируемого автомобиля

- Освещение: тягач получает автоматическое отключение противотуманных фар заднего хода, что предотвращает нежелательные блики от буксируемого автомобиля; предупреждение о неисправности света прицепа также получено

- Парковочные устройства: будут отключены из-за того, что они не работают при буксировке

- Круиз-контроль (адаптивный): обновлено для учета прицепа / автоприцепа, например, будет установлен больший тормозной путь между транспортными средствами

Это лишь некоторые примеры потенциальных преимуществ, которые вы получите от использования выделенной системы электропроводки. Стоит отметить, что преимущества могут быть незаметны при обычном вождении, но вы можете не сомневаться, зная, что надежность и безопасность вашего буксировки на самом деле повысились.

Towbar2U может предложить специальную проводку для вашего автомобиля или фургона по конкурентоспособной цене. У нас работают высококвалифицированные мобильные инженеры, которые могут установить для вас буксирное устройство в удобное для вас время. Пожалуйста, свяжитесь с нами или вашим местным специалистом по установке мобильных телефонов сегодня, чтобы получить БЕСПЛАТНУЮ расценку или дополнительную информацию о предлагаемых нами продуктах и ​​услугах.

Комплекты проводки фаркопа - Westfalia-Automotive

Адаптер

Адаптеры используются для установки различных розеток (7 или 13 контактов) на соединение с прицепом. Термин «короткий адаптер» означает более компактный адаптер.

Линия зарядки (L, L1)

В соответствии с DIN / ISO 11446 контакт № 10 13-контактного разъема предназначен для зарядки аккумуляторной батареи прицепа. Большинство 13-контактных электрических систем оснащено соответствующими разъемами (мин. 2.Поперечное сечение 5 мм 2, макс.20А).

Эта линия зарядки подключается к аккумуляторной батарее автомобиля через реле отключения. После включения зажигания или запуска мотора его можно использовать как вторую батарею, так и в качестве холодильника в прицепе.

Центральная вилка

В автомобиле имеются разъемы, которые можно использовать для подключения комплекта проводов прицепа.

Проверить контроль (CC)

Контрольным контролем называется оборудование в транспортном средстве, которое контролирует свет и сигнализирует о любых неисправностях.Это оптические или акустические индикаторы, которые можно интегрировать с информационными дисплеями или контрольными компьютерами. Поскольку прицепы, прицепленные к этим транспортным средствам, должны эксплуатироваться отдельно от остального освещения транспортного средства, многие электрические комплекты имеют CC или могут расширяться, чтобы предотвратить повреждение электроники транспортного средства. Для электрических комплектов с интерфейсом CC требуется комплект расширения CC для работы с системой CC.

Непрерывный положительный (D, D1)

В соответствии с DIN / ISO 11446 контакт № 9 13-контактного разъема отвечает за подачу непрерывного питания непосредственно от клеммы 30 аккумуляторной батареи.Большинство 13-контактных электрических систем оснащено соответствующим разъемом (сечение мин. 2,5 мм2, макс. 20 А) и соответствующим заземлением на контакте № 13.

Контрольная лампа (C2)

Это часто используемые световые индикаторы, которые водители используют для контроля сигналов поворота прицепа в соответствии с требованиями правил движения транспортных средств. Обычно это зеленые световые индикаторы, которыми управляет вспышка. Индикаторы должны быть расположены в зоне видимости водителя; на некоторых автомобилях они уже установлены на приборной панели или нуждаются только в модернизации. Они показывают водителю, правильно ли работают указатели поворота прицепа и работают ли они вместе с оригинальными указателями поворота. Функцию существующей контрольной лампы C2 необходимо кодировать бесплатно для различных моделей.

Обжимной разъем

Обжимная розетка обычно относится к розеткам, в которых контакты уже прижаты к набору проводов и предварительно изготовлены в держателе контактов. В этой модели доступны особенно плоские версии (40 мм).

Шина данных (CAN)

Обозначает конкретный цифровой режим передачи данных в автомобиле.Обычно большинство блоков управления подключаются друг к другу через шину данных и обмениваются необходимыми сигналами. В некоторых транспортных средствах блок управления прицепом также связан данными, но с бортовой электросистемой транспортного средства. Этот тип передачи часто также известен как CAN (сеть контроллеров). Две линии, CAN High и CAN Low, обычно проложены в автомобиле, скручены друг с другом.

Отключение акустической парковочной системы (E)

Акустическая система парковки иногда упоминается как APS, система контроля парковочного расстояния (PDC), Parktronics или EPH (в Германии).Эта система парковки отслеживает расстояние, например, позади автомобиля, и потенциальные препятствия отображаются оптически или акустически, когда водитель переключает передачу заднего хода. Во избежание неверной информации при движении с прицепом следует отключать акустическую парковочную систему. При сцеплении и отцеплении прицепа APS можно отключать и включать автоматически с помощью микровыключателя в розетке или, как в большинстве электрических комплектов Westfalia, автоматически с помощью блока управления.Многие автомобили оснащены соответствующим переключателем в кабине. Важное примечание: при установке стационарных сцепных устройств шар может находиться в зоне действия датчика. В каждом случае необходимо проверять, обеспечивается ли желаемая функция акустической парковочной системы в этой комбинации. Эту проблему можно решить, установив съемный фаркоп.

Отключение задних противотуманных фар (согласно ПДД Германии)

В соответствии с ECE R48 задний противотуманный фонарь тягача может быть отключен при буксировке прицепа.При креплении стоек (например, велосипедных) с осветительными приборами их необходимо выключить, чтобы уменьшить блики. Это автоматически отключается и активируется на тягаче при необходимости одним из следующих способов:

  • Механическим размыкающим контактом в розетке или также
  • Микровыключателем
  • Дополнительным реле отключения
  • Автоматически блок управления при обнаружении прицепа
Включение мониторинга прицепа

Контроль сигнала поворота прицепа подготовлен в бортовой электросистеме транспортного средства и должен быть активирован (закодирован) после установки электрического комплекта.

Инструкции по установке

В инструкции по установке дается общая информация о том, как установить электрическую систему крепления прицепного устройства для данного транспортного средства. Описание предоставляется в виде текста, схем и / или фотографий.

Светодиодные светильники

Тип освещения, потребляющий значительно меньший ток и способный быстрее переключаться с темного на светлый. В электронных комплектах для конкретных автомобилей эти особенности учитываются.

Правовые требования

По всей Европе правила соответствуют директивам ЕС. Национальные правила остаются в силе.

Реле тока нагрузки

Минимум 4-контактное реле с увеличенной подключенной нагрузкой (например, 70 А) и более крупными плоскими контактами. Используйте в командном центре, например, с Volvo.

Микропереключатель

Маленький выключатель, частично встроенный в розетку, который используется для таких функций, как выключение заднего противотуманного света или автоматическое обнаружение прицепа.

7-контактная розетка в соответствии с DIN / ISO 1724

Простое соединение (версия N), не водонепроницаемое, в достаточной степени удовлетворяет исходным законодательным требованиям. Невозможно включить непрерывные положительные или обратные сигналы лампы, потому что все линии уже используются. С 1 января 1991 года фонари заднего хода являются обязательными на всех транспортных средствах, а на стойках (например, велосипеде) с фонарями заднего хода также должны быть включены все другие световые сигналы, что означает, что 7-контактной розетки уже недостаточно.

7-контактная розетка в соответствии с DIN / ISO 3732

Простое подключение (версия S) в качестве расширения к стандартной 7-контактной розетке для фонарей заднего хода и постоянное положительное, контактное соединение не идентично стандартной 7-контактной розетке (иногда используется на GB).

13-полюсная розетка в соответствии с DIN / ISO 11446

Простое соединение, водонепроницаемость, простота обращения. Соответствует стандарту автомобильной промышленности. Такие сигналы, как фонарь заднего хода и непрерывный положительный сигнал, могут передаваться, и доступны обратные линии, позволяющие использовать дополнительные опции, которые особенно полезны в приложениях для кемпинга.

Комплект для переключения полюсов

Комплект переключения полюсов используется, если коммутируемый сигнал, например, заднего противотуманного фонаря, подается как отрицательный сигнал на свет, но необходим как положительный сигнал для прицепа и выключения. С помощью реле полюс сигнала перед отключением меняет местами. Тот же принцип действует и для отдельных систем акустической парковочной системы. Кроме того, с помощью комплекта можно адаптировать логику схемы.

Реле выключения задних противотуманных фар

Обычно 3-контактное реле со специальной схемой, без дополнительного заземления (например, Daimler E-class W / S210).

Розетка запад

Специальная розетка с 7-полюсным подключением в соотв. DIN / ISO 1724 и 6 дополнительных контактов для сигналов типа RFS, KI.30 и т. Д.

Заменить световую функцию (например, Mercedes W203)

Если есть неисправность, например, лампы указателя поворота на автомобиле, то вместо нее мигает лампа заднего хода. Неисправность отображается в автомобиле и не должна влиять на работу прицепа. На многих автомобилях стоп-сигнал включается и затемняется в качестве альтернативного света в случае выхода из строя бокового фонаря.Как правило, здесь водителю отправляется сигнал об ошибке.

Задние фонари приглушены

Если одна лампочка показывает разную яркость, то имеется в виду тусклый сигнал. Сигналы поступают от бортовой электрической системы транспортного средства и могут генерировать, например, с помощью обычной 21-ваттной однониточной лампы различной яркости и, таким образом, отображать такие функции, как боковой фонарь и стоп-сигнал. Для этого оборудования обычно требуются специальные блоки управления прицепом, которые включены в электрические системы конкретного автомобиля.

Автоопределение прицепа

Прицеп автоматически определяет тягово-сцепное устройство или блок управления, независимо от того, прицеплен ли прицеп. Эта информация используется для управления сигналами поворота, акустической системой парковки и другими функциями управления. Микровыключатель, установленный в розетке, выбирает, передавать ли информацию в блок управления или напрямую в электронную систему автомобиля. В текущей версии прикрепленный прицеп обычно обнаруживается электроникой по электрической нагрузке освещения прицепа, и необходимая информация передается соответствующим образом.

Блок управления прицепом

Это обозначение блоков управления, которые частично или даже полностью обеспечивают освещение прицепа. Обычно это контролируется с помощью задних фонарей, а постоянный плюс, подключенный к блоку управления, питает прицеп. В автомобилях без системы Check Control сигналы поворота и частично задние противотуманные фары запитываются через блок управления. В автомобилях с системой Check Control питание всего прицепа осуществляется через блок управления, поэтому электроника автомобиля загружается минимально.Оригинальные поворотники не подлежат замене.

Поворотники

Вспышка, часто называемая «реле вспышки», регулирует импульсы вспышки, посылаемые автомобилю и, если он подсоединен, также и прицепу. На неисправности указывает изменение частоты мигания контрольных ламп. В большинстве случаев вспышка интегрирована с основной электрической системой. Однако его также можно комбинировать с сигнальным выключателем и другими блоками управления.Для работы с прицепами оригинальные вспышки в большинстве случаев заменялись на вспышки с функцией C2 и устанавливалось дополнительное управление. Доступны вспышки с широким диапазоном конфигураций контактов, некоторые из которых требуют дополнительных адаптеров для установки вспышки C2.

Программа обеспечения устойчивости прицепа TSP ½

Эта система также известна как следующая:

  • TSP ½ Программа стабилизации прицепа
  • TSM ½ Снижение раскачивания прицепа
  • TSA ½ Система стабилизации прицепа

Эта система контролирует состояние движения буровой установки с помощью датчиков на средство передвижения.Автомобиль обнаруживает после подключения вилки прицепа, что он находится в режиме прицепа, и отслеживает скоростно-динамические движения, которые имеют отношение к этому рабочему режиму. В случае, если буровая установка переходит в критическое состояние движения, например, из-за колебаний / рывков прицепа, системы транспортного средства поддерживают водителя, пока буровая установка не вернется в стабильное состояние. Такие системы сейчас предлагаются многими производителями автомобилей как опция или как стандартная функция. Активация TSP осуществляется путем подключения к бортовой электросистеме транспортного средства с использованием скоординированных блоков управления, обычно по шине CAN.

Westfalia теперь поставляет несколько электрических кабельных жгутов с этой безопасной системой.

Подключение для конкретного автомобиля (S)

Все подключения автомобиля выполняются с использованием доступных подключений, чтобы избежать ошибок подключения и сэкономить время. Длина провода адаптирована к автомобилю.

Вестфалия-Троник

Это обозначение электрических систем, которые работают с блоком управления прицепом и обычно не требуют модификации электроники приборной панели.На неисправности в системе указателей поворота прицепа указывает учащенное мигание указателей поворота в автомобиле. Никаких дополнительных огней C2 не требуется.

Специализированная проводка - Установщики фаркопов | Фаркопы | Крепление фаркопа | Фитинг фаркопа Preston

ЭЛЕКТРИКА БУКСИРОВКИ И БЕЗОПАСНОСТЬ

С такими достижениями в автомобильной технологии производители стремились разработать особую систему, которая дает им преимущество над конкурентами. Это наиболее очевидно в бортовых системах безопасности транспортных средств. В 1980-х годах мы стали свидетелями того, как ABS стала коммерческой функцией для одного или двух производителей, теперь это обычное место для 99% автомобилей на наших дорогах.

За последние несколько лет мы увидели другие функции безопасности, такие как распределение тормозного усилия, поперечные дуги, подушки безопасности заднего пассажира, шторные подушки безопасности и так далее. Самая последняя функция безопасности, которая быстро становится основной функцией безопасности практически на всех новых автомобилях, - это электронная система стабилизации (ESP).Это может быть различным в зависимости от производителя. Например, BMW называет это DSC (Dynamic Stability Control), Toyota использует термин VSC (Vehicle Stability Control). Достижения в области автомобильной техники позволили включить прицеп в ряд других функций безопасности.

Как работает ESP?

Электронная программа стабилизации (ESP) является дальнейшим усовершенствованием антипробуксовочной тормозной системы (ABS) и антипробуксовочной системы (TCS). ESP предназначена для обнаружения разницы между управляющими сигналами водителя и фактической реакцией автомобиля.При обнаружении различий система вмешивается, обеспечивая тормозное усилие на соответствующие колеса, чтобы скорректировать траекторию движения транспортного средства. Эта автоматическая реакция разработана для повышения устойчивости автомобиля, особенно во время тяжелых поворотов и на дорожных покрытиях с низким коэффициентом трения , помогая уменьшить рулевое управление более и менее рулевого управления. Для реализации функциональности ESP необходимо добавить датчики в систему ABS. Датчик угла поворота рулевого колеса используется для определения действий водителя, а датчик рысканья и датчик низкого ускорения ( G) измеряют реакцию автомобиля.Некоторые системы ESP включают соединение с контроллером трансмиссии автомобиля, чтобы при необходимости снизить крутящий момент двигателя.

Как работает TSP?

Когда прицепы или караваны начинают опасно раскачиваться, это обычно является результатом стиля вождения, скорости, бокового ветра, состояния дороги и / или плохо загруженного прицепа или автоприцепа. Особую опасность представляют караваны и фургоны для лошадей. Когда происходит "извилистое движение", многие водители проявляют неправильную реакцию и в состоянии стресса пытаются удержать буксируемое транспортное средство и прицеп на ходу с помощью контррулевого управления.Это только усилит эффект раскачивания и в конечном итоге приведет к аварии. Специальная дополнительная функция ESP, известная как программа стабилизации прицепа (TSP), распознает раскачивание на основе типичной скорости рыскания буксирующего автомобиля. Это позволяет принять правильные меры на ранней стадии: буксирная комбинация замедляется до критической скорости, не равной , за счет автоматического торможения всех 4 колес буксирующего автомобиля по отдельности, при одновременном снижении оборотов двигателя и, таким образом, коррекции раскачивания. движение.В большинстве случаев, при условии, что автомобиль оборудован «Специальным комплектом проводки буксирного крюка», дополнительное программное обеспечение в модуле ESP активируется, как только электрический соединительный кабель прицепа вставляется в розетку буксирного крюка. С такими достижениями в автомобильной технологии производители стремились разработать особую систему, которая дает им преимущество перед конкурентами. Это наиболее очевидно в бортовых системах безопасности транспортных средств. В 1980-х годах мы стали свидетелями того, как ABS стала коммерческой функцией для одного или двух производителей, теперь это обычное место для 99% автомобилей на наших дорогах.

Производители транспортных средств недавно настаивали на том, что, если не будут установлены специальные комплекты проводки, это может привести к аннулированию гарантии производителя транспортного средства

Хотя это увеличивает стоимость установки фаркопа, мы настоятельно рекомендуем установить специальный комплект проводки, если ваш автомобиль попадает в любую из этих категорий.

За последние несколько лет мы увидели другие функции безопасности, такие как распределение тормозного усилия, дуги бокового удара, подушки безопасности заднего пассажира, шторные подушки безопасности и так далее. Самая последняя функция безопасности, которая быстро становится основной функцией безопасности практически на всех новых автомобилях, - это электронная система стабилизации (ESP). Это может быть различным в зависимости от производителя. Например, BMW называет это DSC (Dynamic Stability Control), Toyota использует термин VSC (Vehicle Stability Control). Достижения в области автомобильной техники позволили включить прицеп в ряд других функций безопасности. См. «Средства безопасности при буксировке» для получения дополнительной информации.

Как узнать, работает ли TSP?

Когда автомобиль обнаруживает покачивающееся движение, вызванное движением прицепа, система TSP начинает корректировать движение.Водитель будет проинформирован с помощью мигающего индикатора ESP на дисплее прибора. Примечание. Некоторые автомобили, оснащенные этой системой, будут резко тормозить. Рекомендуется, чтобы всякий раз, когда TSP корректирует прицеп, рулевое колесо должно оставаться в прямом положении, чтобы можно было управлять буксирной комбинацией.

Монтажный кабель фаркопа

Всегда используйте кабель правильного размера. Пытаться подавать большие токи через кабели недостаточной толщины - плохая практика, и ее следует избегать.

См. Схему ниже.

Всегда защищайте электрические цепи подходящими предохранителями. Рассчитайте требуемый номинал предохранителя и установите это значение. Если вы вставите слишком большой предохранитель, вы рискуете повредить прилагаемое устройство или сам кабель. Чтобы рассчитать номинал необходимого предохранителя, сложите мощность ламп или других устройств, которые образуют нагрузку, и разделите полученную сумму на напряжение (12 В или 24 В).

Пряди
и
диаметром мм.
Номинал
CSA жилы
(мм2)
Сопротивление на
м (Ом)
(при 20 градусах)
Прибл.
продолж. Текущий рейтинг
(амперы)
Падение напряжения
на 5 м (приблизительно)
при максимальном токе
(А) (В) (К) (Г) 5 x C x D =
30 сентября 0.65 0,0294 5,75 0,845 В
14/030 1,00 0,0189 8,75 0.827в
21/030 1,50 0,0125 12,75 0,797 В
28/030 2,00 0. 0094 17,50 0,823 В
35/030 2,50 0,0075 21,75 0,816 В
44/030 3.00 0,0060 25,50 0,765 В

ЭЛЕКТРОПРОВОДКА ТАУБАРА WALES

О нас Часто задаваемые вопросы Политика и документы

Альфа Ромео

Audi

BMW

Chevrolet
Chrysler
Citroen
Dacia
Daewoo
Daihatsu
Dodge
Fiat

Lexus
Mazda
Mercedes
MG
Mini
Mitsubishi
Nissan
Peugeot

Порше

Range Rover
Renault

Форд

Honda
Hyundai
Isuzu
Iveco
Jaguar
Jeep
Kia
Lancia

Ленд Ровер

LDV / Leyland / DAF

Ровер
Saab

Сиденье

Skoda
Ssangyong
Subaru
Suzuki
Toyota
Vauxhall Opel
Volkswagen
Volvo

Повседневные костюмы

Вечерние костюмы

Деловые костюмы

Галстуки

Джинсы скинни

Джинсы-бойфренды

Джинсы с принтом

Джинсы скинни

Джинсы Girlfriend

Джинсы Hipster

Джинсы скинни

Джинсы-бойфренды

Печатный Jes

Кожаная сумка

Моно сцепление

Клатч Boxy

Черный крокодил

Серая шапка

Повязка на голову из меха

Овсяная фасоль

Альфа Ромео

Audi

BMW

Chevrolet
Chrysler
Citroen
Dacia
Daewoo
Daihatsu
Dodge
Fiat

Lexus
Mazda
Mercedes
MG
Mini
Mitsubishi
Nissan
Peugeot

Порше

Рендж Ровер
Рено

Форд

Honda
Hyundai
Isuzu
Iveco
Jaguar
Jeep
Kia
Lancia

Ленд Ровер

LDV / Leyland / DAF

Ровер
Saab

Сиденье

Skoda
Ssangyong
Subaru
Suzuki
Toyota
Vauxhall Opel
Volkswagen
Volvo

Автомобили становятся все более сложными, и очень важно учитывать, как установлена ​​электрика буксирного крюка…

Используете ли вы буксирное устройство для буксировки большого фургона или просто для поддержки держателя велосипеда, вам понадобится электрика. с фаркопом.

Времена простого подключения розетки прямо к существующим автомобильным фарам, за редким исключением, давно прошли. Современные автомобили теперь производятся с множеством технических характеристик, и, в частности, внедрение CANbus в автомобили делает электромонтаж гораздо более сложной процедурой. В современном автомобиле есть компоненты (например, ECU), которые без ухода можно легко повредить и заменить их очень дорого. В лучшем случае автомобиль может зарегистрировать код неисправности, за удаление которого большинство дилеров взимают с вас 70 фунтов стерлингов или более.

Таким образом, электромонтаж прицепа или автоприцепа больше не является практикой для новичков, просто задайте себе вопросы: «Обладаю ли я полным практическим знанием Закона Ома, действительно ли я понимаю современную автомобильную электротехнику?» и если ответ отрицательный, советуем держаться подальше!

Простой пример ..... кабель неправильного калибра может вызвать сопротивление, сопротивление может вызвать нагрев, нагрев может вызвать . ........ пожар!

Существуют различные варианты подключения вашего нового фаркопа, как показано ниже, но если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.

Single Electrics, также известный как 12 (N), обеспечивает питание огней, указателей поворота, тормозов и т. Д. На прицепе через 7-контактную розетку. Эта проводка даст вам все необходимое для буксировки прицепа на законных основаниях.

Вы также можете буксировать караван в рамках закона с одной электрикой, но у вас не будет питания для внутренних приборов, таких как холодильник, или у вас не будет возможности заряжать аккумуляторы для отдыха в караване во время вождения.

Даже если ваша единственная цель - использовать буксирный крюк для переноски велосипедов, все же рекомендуется установить эту проводку, чтобы вы могли питать световую панель.

Twin Electrics, также известная как 12 (S), устанавливается как дополнительная 7-контактная розетка к одиночной электрике.

Если в вашем доме на колесах необходимо запитать холодильник, включить внутреннее освещение или зарядить аккумуляторы во время буксировки, вам понадобится эта дополнительная розетка.

Однако это относится только к караванам, произведенным до 2008 года, поскольку в Великобритании после этой даты розетка была заменена новой 13-контактной розеткой, которая обеспечивает полную функциональность от одной розетки (показано справа).

13-контактный электрический разъем - это просто комбинация 12 (N) и 12 (S) в одной розетке.

Это было стандартом в большинстве стран ЕС в течение некоторого времени и теперь заменяет традиционные 7-контактные розетки в Великобритании.

Гнездо на 13 штырей может также использоваться там, где пространство за бампером ограничено, особенно при установке съемного шара.

Доступны кабельные адаптеры для преобразования двойных электрических цепей в 13-контактные, если вам потребуется.

А теперь ваш выбор по электрике .........

Существует два доступных варианта подключения буксирного крюка: универсальный послепродажный или для конкретного автомобиля. Специальная проводка для конкретного автомобиля, часто называемая выделенной проводкой, может быть более дорогим вариантом, но имеет значительные преимущества, позволяющие оправдать дополнительные затраты. Обратите внимание, что с некоторыми автомобилями фаркопов Wales ПОДХОДИТ ТОЛЬКО специальный ткацкий станок.

Как уже упоминалось, технология в вашем автомобиле становится все более сложной, поэтому совершенно необходимо выбрать способ подключения буксирного крюка.

Универсальная проводка подходит для использования в большинстве типов транспортных средств, хотя они не разработаны с учетом каких-либо конкретных требований и будут несовместимы с более сложными электрическими системами транспортных средств. Для установки этого типа проводки прицепного устройства требуются специальные знания, в некоторых случаях прямо в осветительный ткацкий станок транспортного средства, хотя в большинстве случаев он устанавливается вместе с обходным реле (см. Дополнительную информацию в нижней части страницы).

Выделенная проводка полностью соответствует названию.Каждый комплект разработан специально для автомобиля, в котором он установлен, и взаимодействует с системами автомобиля в соответствии с намерениями производителя. Автомобиль будет знать, что прицеп прикреплен, и позволит соответствующим образом настроить многие функции, в частности, программы устойчивости, подвески и управляемости.

Примечание: «Буксирные тяги Уэльс не будут устанавливать проводку, которая может поставить под угрозу вашу безопасность или системы безопасности транспортного средства»

Комбинированное реле

Байпас

A обеспечивает собственное питание, тем самым снижая нагрузку и защищая цепь освещения вашего автомобиля.

В некоторых случаях после установки транспортному средству необходимо «изучить» и отрегулировать настройки, это используемый инструмент.

Комбинированное реле используется в сочетании с проводкой 12 (S), оно обеспечивает питание холодильника, освещения и т. Д., А также позволяет заряжать аккумуляторы для отдыха во время буксировки. Если ваш автомобильный аккумулятор понадобится, он автоматически переключит на него питание.

звуковой сигнал индикаторов прицепа

Система контроля устойчивости прицепа не активирована

Парковочные устройства и противотуманные фары не отключаются при буксировке

гарантия на автомобиль может быть под угрозой

Активизация устойчивости прицепа и другие программы безопасности

противотуманные фары, средства парковки отключены во время движения

автомобиль защищен гарантией

НАЖМИТЕ ЗДЕСЬ ДЛЯ БЕСПЛАТНОЙ ЦЕНЫ

МЫ ПРЕДОСТАВЛЯЕМ ГОЛОВКИ ДЛЯ ВСЕХ ОСНОВНЫХ ПРОИЗВОДИТЕЛЕЙ АВТОМОБИЛЕЙ

Нажмите на производителя автомобилей ниже, чтобы получить расценки по электронной почте.

Служба по установке фаркопа Premier в Южном Уэльсе

АДРЕС

Буксировочные устройства Wales
Highbury
Orchard Lane
Llangynidr
Crickhowell
Powys

NP8 1NB

О НАС


Towbars Wales базируется в Крикхоуэлле, Средний Уэльс. Являясь членом Национальной ассоциации трейлеров и буксировщиков, мы поставляем и устанавливаем оборудование от одобренных ЕС производителей, таких как Tow- Trust, Witter, Westfalia и Brink.

СВЯЗАТЬСЯ С НАМИ


Тел .: 01874 437383
E- почта: [email protected]
Веб-сайт: www.towbarswales.co.uk

Время работы:
пн - пт с 9:00 до 17:00

Сб с 9:00 до 13:00

Вс закрыто

Схема подключения буксирного крюка Bmw X5 - Схема подключения Text base-Contrast

Схема подключения буксирного крюка Bmw X5 Whats New

Схема подключения буксирного крюка Bmw x5 - Инструкции по подключению Smartcan и реле обхода буксирного крюка для BMW X5 4wd конца 2008 года выбрать схему карты автомобиля bmw 1 серия все 2004 2011 3 серии f30 2012 14. Как установить подлинное фаркоп и проводку на x6 e71 точно такая же проводка и основные инструкции для работы x5 e70 требуют навыков пайки проводов p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b ярлык длительности видео 27 min class tc bxz bb pr 24 lh 18 label class fw b views label 72 2k ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label bmtroubleu ul class dd algo algo sr relsrch sr data ec3 60369c835643c class ptitle options toggle h4 class title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt awre19wcndzgvoaaxpdxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny.

Bmw x5 схема подключения прицепа - rv 2 re 1614220547 ro 10 ru https 3a 2f 2ftrailer электрическая схема 2fbmw x5 схема подключения прицепа 2f rk 2 rs jtxuxwajpl6j5xumj91f9inahsi прицепа реферерпо 60 схема проводки x5 h4 class fz ms fw m fc 12th wr bw lh 17 схема подключения прицепа bmw x5 класс проводки прицепа tri ico стрелка вниз серая толстая optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected класс TXT класса t1 гр dgray гр черного ч КУП lgray3 HDB ГНР 3u PTB 1u тд п тд пН HREF HTTPS г поиск Yahoo уг awre19wcndzgvoaax5dxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny с. в. 2 повторно 1614220547 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3dbmw 2bx5 2btowbar 2bwiring 2bdiagram 26d 3d4787544391950227 26mkt 3den us 26setlang 3den us 26w 3dvnjsf64o6nibh8hbch zbwi xta0ekia rk.

Схема подключения фаркопа Bmw x5 - 2 RS bpvqyqfefofyrarm7ekrtdresmw referrerpo cy origin target blank cached a. class fc 2nd aug 19 2020 Схема электропроводки прицепа bmw x5 Сегодня люди понимают, что прицеп - это транспортное средство с очень сложными механизмами, этот автомобиль предназначен не только для перемещения из одного места в другое, но и для перевозки тяжелых грузов. Сборник электрических схем bmw x5 в формате pdf. Схема электрических соединений представляет собой обычное графическое представление электрической цепи, на которой показаны части схемы в виде потоковых форм, а также мощность и сигналы между устройствами.class fc 2nd May 31 2019 bmw x5 e53 электрическая схема Электросхема представляет собой упрощенное и удобное графическое представление электрической цепи, в которой компоненты схемы показаны в виде упрощенных форм, а также емкость и сигнальные контакты между устройствами. Интересно, что на оригинальном фаркопе bmw aftermarket необходимо закодировать проводку.

Схема подключения - это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Схема подключения буксирного крюка BMW X5 Эта принципиальная схема служит для детального понимания функций и работы установки, с описанием оборудования / деталей установки (в виде символов) и соединений. Схема подключения буксирного крюка BMW X5 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
