Электросхема автомобиля ВАЗ 2107 с объяснениями

Ссылка на скачивание:

Скачать:  Схема крупным планом

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.

Если вы что-то хотите добавить, можете опубликовать в комментариях и мы дополним статью.

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения омывателя и очистителя ветрового стекла

Соединения звуковых сигналов

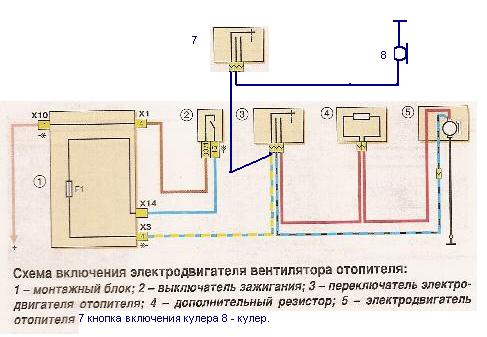

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема автомобиля ваз 21074i

Схема электрических соединений Январь 7. 2 LADA 2107, ЭСУД ЕВРО-2 М7.9.7, 21074 с двигателями 2104, 2104-1411020-10, 21067, 21067-1411020-11, 12

Панель приборов

Соединения жгута проводов правого брызговика

Соединения жгута проводов левого брызговика

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка:  https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

https://www.youtube.com/watch?v=RUl65pclHjA
