    Регулировка зазоров клапанов на двигателе КамАЗ-740

    Двигатель КамАЗ-740 будет основной темой этой статьи. Руководствуясь данными из этой статьи, любой опытный и начинающий водитель сможет быстро и главное

    Двигатель КамАЗ-740 будет основной темой этой статьи. Руководствуясь данными из этой статьи, любой опытный и начинающий водитель сможет быстро и главное качественно отрегулировать тепловые зазоры клапанов на своем автомобиле КамАЗ. При помощи этих навыков, в будущем можно экономить очень много времени во время ремонта. Для начала нужно подготовить автомобиль и установить его на смотровой канаве или же на ровной площадке. Главное не забыть установить автомобиль на ручной тормоз или же нужно использовать противооткатные устройства. После этого поднимите кабину и зафиксируйте ограничитель подъема кабины, подождите пока двигатель остынет. После того как двигатель КамАЗ-740 остыл, вы должны снять клапанные крышки, таким образом коромысла и стержни клапанов быстрее остынут. На топливном насосе высокого давления есть рычаг — его нужно установить в положение остановка, это предотвратит случайный запуск двигателя. Также у вас должен быть ломик-пруток или большая крестовая отвертка, она вам тут пригодится. После этого начинается установка поршня первого цилиндра в ВМТ. Вам нужно будет проверить затяжку болтов крепления всех головок блока цилиндров. Конечно же, при необходимости их нужно будет подтянуть. Затем поднимаем шток фиксатора маховика и поворачиваем на 90 градусов, затем отпускаем. Под действием специальной пружины шток фиксатора опустится и после этого упрется в сам маховик. Если фикстор окажется грязным, промойте все это в дизельном топливе. После этого спускайтесь под автомобиль и снимайте крышку люка картера маховика. У крыши продолговатый вид и она прикреплена двумя болтами М8. Вам нужно взять ломик-пруток и вставить его в отверстие в маховике и начать вращать его по ходу работы двигателя, то есть это получается по часовой стрелке, если конечно же смотреть на него спереди мотора. Вращать это дело нужно без рывков и до тех пор, пока шток фиксатора не будет опущен в паз маховика. После того, как маховик застопорится, вам нужно будет вылезти из под автомобиля и посмотреть на ведущую полумуфту привода насоса, метки ведущей полумуфты, а также на торце корпуса муфты должны находиться где-то сверху. Если таких меток нет, значит они на данный момент распложены снизу и необходимо еще провернуть маховик. Для этого нужно вывести шток фиксатора из паза маховика и провернуть все это еще на один оборот. У маховика есть 12 выступов и отверстий, поэтому проворачивая его вы моежет считать отверстия. На 12-м отверстии нужно будет отпустить фиксатор и довести 12-е отверстие до края люка. В любом случае, шток фиксатора ни сразу войдет в паз маховика. Вы должны будете вставить ломик в тринадцатое, то есть первое отверстие и медленно начать вращать маховик, по ходу вращения шток должен войти в паз. После этого снова посмотрите на полумуфту, если вы видите метки, а пружины клапанов отжаты, значит все сделано правильно и теперь можно приступать к регулировке клапанов двигателя КамАЗ-740. Начинайте выводить шток из паза и поворачивайте его на 90 градусов, нужно оставить его в верхнем положении фиксатора. Теперь можно производить регулировку зазоров. Угол поворота от 1-го отверстия в маховике до второго составляет тридцать градусов, а нам для того, чтобы регулировать зазоры, нужно проворачивать коленчатый вал на 60 градусов, то есть на 2 отверстия. Поэтому очень часто водитель будет слышать от моториста призывы вращать два раза или 2 отверстия. Во время вращения нужно считать до двух и так с каждым отверстием. Не забываем, что вращение происходит по часовой стрелке и это если смотреть спереди. Начнем же регулировать зазоры на первой паре головок. Для того, чтобы винт не начал вращаться вместе с гайкой, его нужно придерживать отверткой. Возьмите обычный щуп толщиной 0,3 миллиметра и введите его между стержнем впускного клапана и коромыслом. В это время нужно закручивать или ослаблять регулировочный винт. Нужно добиться того, чтобы щуп двигался между стержнем и коромыслом лишь с небольшим усилием и при этом не сгибался. Не нужно вынимать щуп. Закрутите контргайку и удерживайте регулировочный винт, чтобы он не проворачивался. После этого снова проверьте, если щуп двигается. Для проверки можно даже вставить чуть более толстый щуп, который в идеале не должен проходить. После этого возьмите щуп толщиной уже 0, 4 миллиметра и введите его между стержнем выпускного клапана и коромыслом. Выполняйте точно те же действия, что и в прошлый раз, только уже проверять зазор необходимо щупом толщиной 0,45 миллиметра. В самом конце возьмитесь пальцами за штангу и покрутите ее, она должна крутиться без каких-то заеданий. Если ее заедает, это означает что она согнута и в таком случае ее нужо заменить или отреставрировать. Отрегулировав зазоры на первом цилиндре, можете переходить к пятому и выполнять те же действия. После этого, нужно будет спуститься под машину и провернуть коленчатый вал ровно на 180 градусов. То есть вы должны вставить ломик в отверстие и переводить его к другому краю люка. Это нужно произвести 6 раз на 7-8 цилиндрах, 6-3 и 4-2 цилиндрах. После этого проверяйте правильность проведенной регулировки. Бывает даже, что ломик может выскочить во время вращений и вам нужно проверить себя. Для этого необходимо опустить специальный шток фиксатора и провернуть коленчатый вал на 120 градусов. После этого шток фиксатора должен опуститься в паз маховика и конечно же застопорить его. Если все так и произошло, значит регулировка прошла удачно. Если же нет, выньте шок и проверьте цилиндры. Вот и все, теперь вы умеете регулировать тепловые зазоры и можете помогать своим коллегам. Особенно это актуально в автомобильных сервисах или в тех случаях, когда наоборот, невозможно добраться до сервиса и приходится все делать самому.

    Категория: Статьи

    | 665

    Похожие статьи

    Какой порядок работы цилиндров Камаз 740?

    Согласно техническому регламенту стран ЕС, первым цилиндром в двигателе Камаз 740 принято считать тот, что располагается в правом ряду спереди машины. Обычно его называют главным цилиндром. Форсунки имеют такие же номера, как и цилиндры, на которых они установлены. Следовательно, главному цилиндру соответствует главная форсунка. Нумерация цилиндров начинается с правого ряда, в котором стоят 1-4 цилиндры. В левом ряду соответственно располагаются 5-8 цилиндры. И для правого, и для левого рядов нумерация начинается спереди автомобиля.

    Знание порядка работы цилиндров Камаза пригодится при отладке впрыска горючей смеси после замены топливного насоса, а также при настройке ГРМ, поскольку клапаны должны открываться с определенной периодичностью и продолжительность. Только в таком случае становится возможна ровная работа мотора.

    Особое устройство двигателя Камаз 740 делает его значительно меньше российских моторов и надежнее зарубежных. Камаз 740 идеально подходит для работы в суровых условиях континентального климата нашей страны, поскольку его довольно легко запускать в холодное время года.

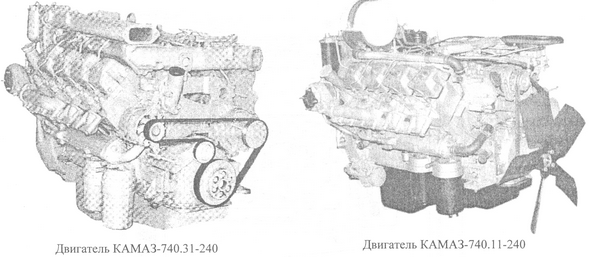

    ДВИГАТЕЛЬ На автомобили КАМАЗ устанавливаются двигатели моделей КАМАЗ-740.10; КАМАЗ-7403.10 или КамАЗ-740.11-240. Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740.10 и КАМАЗ-7403.10 изложены в настоящем руководстве. Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740.11-240 изложены в руководстве по эксплуатации 740.11-3902006.


    Рис. 1. Продольный разрез двигателя КамАЗ-740.10: 1 – генератор; 2 – насос топливный низкого давления; 3 – насос топливоподкачивающий ручной; 4 – насос топливный высокого давления; 5 – муфта автоматическая опережения впрыскивания топлива; 6-полумуфта ведущая привода топливного насоса высокого давления; 7-патрубок соединительный впускных воздухопроводов; 8 – фильтр тонкой очистки топлива; 9 – вал кулачковый; 10 -маховик; 11 – картер маховика; 12-пробка сливная; 13-картер двигателя; 14-вал коленчатый; 15 – насос масляный; 16 – валик привода ведущей части гидромуфты; 17 – шкив привода генератора; 18-крыльчатка вентилятора


    Рис. 2. Поперечный разрез двигателя КамАЗ-740.10: 1 – фильтр полнопоточный очистки масла; 2 – горловина маслозаливная; 3 -указатель уровня масла; 4 – фильтр центробежный масляный; 5 -коробка термостатов; 6 – рым-болт передний; 7 – компрессор; 8 -насос гидроусилителя рулевого управления; 9 – рым-болт задний; 10 – труба водяная левая; 11 – свеча факельная; 12- воздухопровод впускной левый; 13 – форсунка; 14 – скоба крепления форсунки; 15 – патрубок выпускного коллектора; 16 – коллектор выпускной Рис. 3. Двигатель КамАЗ-7403.10 с турбонаддувом: 1 – коллектор выпуск­ной; 2 – стартер; 3 – крышка головки цилиндра; 4 – картер масляный; 5 -кронштейн рычага переключения пе­редач; 6 – насос водяной; 7 – крыльчат­ка вентилятора; 5 – ремни привода; 9 -фильтр центробежный масляный; 10 -генератор; 11, 25 – кронштейны; 12-рычаг переключения передач; 13 -патрубок объединительный; 14 – крыш­ка регулятора топливного насоса высо­кого давления; 15, 22 – свечи факель­ные; 16 – клапан электромагнитный; 17, 23 – коллекторы впускные; 18 -фильтр тонкой очистки топлива; 19 -компрессор; 20,26 – турбокомпрессоры; 21 – бачок насоса гидроусилителя руле­вого управления; 24 – патрубок

    Читать дальше: Сколько можно ездить на масле без замены

    Двигатели КАМАЗ-740. 10 и КАМАЗ-7403.10 имеют следующие конструктивные особенности: —поршни, отлитые из высококремнистого алюминиевого сплава, с чугунной упрочняющей вставкой под верхнее компрессионное кольцо и коллоидно-графитным приработочным покрытием юбки; —гильзы цилиндров, объемно закаленные и обработанные плосковершинным хонингованием; —поршневые кольца с хромовым и молибденовым покрытием боковых поверхностей; —трехслойные тонкостенные сталебронзовые вкладыши коренных и шатунных подшипников; —закрытую систему охлаждения, заполняемую низкозамерзающей охлаждающей жидкостью, с автомати ческим регулированием температурного режима,гидромуфтой привода вентилятора и термостатами; —высокоэффективную фильтрацию масла, топлива и воздуха бумажными фильтрующими элементами; —электрофакельное устройство подогрева воздуха, обеспечивающее надежный пуск двигателя при отрицательных температурах окружающего воздуха до минус 25 С.

    Рис. 4. Схема нумерации и порядок работы цилиндров: 1. 8 – цилиндры; I – правый ряд; II – левый ряд

    БЛОК ЦИЛИНДРОВ И ПРИВОД АГРЕГАТОВ Блок цилиндров отлит из легированного серого чугуна заодно с верхней частью картера. Картерная часть блока связана с крышками коренных опор поперечными болтами-стяжками, что придает прочность конструкции. Для увеличения продольной жесткости наружные стенки блока выполнены криволинейными. Бобышки болтов крепления головок цилиндров представляют собой приливы на поперечных стенках, образующих водяную рубашку блока.

    Левый ряд цилиндров смещен относительно правого вперед на 29,5 мм, что вызвано установкой на одной кривошипной шейке коленчатого вала двух шатунов.

    Спереди к блоку крепится крышка, закрывающая гидромуфту привода вентилятора, сзади — картер маховика, который служит крышкой механизма привода агрегатов, расположенного на заднем торце блока. Гильзы цилиндров «мокрого» типа легкосъемные, изготовлены из специального чугуна, объемно закалены для повышения износостойкости. Зеркало гильзы обработано плосковершинным хонингованием для получения сетки впадин и площадок под углом к оси гильзы. Такая обработка способствует удержанию масла во впадинах и лучшей прирабатываемости гильзы. В соединении гильза — блок цилиндров водяная полость уплотнена резиновыми кольцами круглого сечения. В верхней части установлено кольцо под бурт в проточку гильзы, в нижней части два кольца установлены в расточки блока.

    Рис. 5. Шестерня привода генератора: 1 – болт М12х1,25×90 крепления роликового подшипника; 2, 21 – шестерни промежуточные; 3-болт; 4 – шайба пружинная; 5-манжета; 6-корпус заднего подшипника; 7-прокладка; 8 – сухарь; 9 – вал шестерни привода топливного насоса высокого давления; 10, 20 – шпонки; 11, 15 – подшипники шариковые; 12 – шестерня привода топливного насоса высокого давления; 13-вал распределительный в сборе с шестерней; 14 -шайба упорная; 16 – ось ведущей шестерни; 17 – шайба; 18 – болт MIOxl,25×25; 19 – подшипник роликовый конический двухрядный; 22 – кольцо упорное; 23 – кольцо стопорное; 24 – шестерня ведущая коленчатого вала
    Читать дальше: Система дистанционного запуска двигателя renault start видео

    Привод агрегатов (рис. 5) шестереночный с прямозубыми шестернями, газораспределительный механизм приводится в действие от ведущей шестерни 24, установленной с натягом на хвостовике коленчатого вала, через блок промежуточных шестерен 2 и 21. Блок промежуточных шестерен вращается на сдвоенном коническом роликоподшипнике 19. Шестерня распределительного вала 13 установлена на хвостовик вала с натягом. При сборке надо следить, чтобы метки на торце шестерен, находящихся в зацеплении, были совмещены. Привод топливного насоса высокого давления осуществляется от шестерни 12, находящейся в зацеплении с шестерней распределительного вала. Вращение к топливному насосу высокого давления передается через ведущую и ведомую полумуфты с упругими пластинами, которые компенсируют несоосность.

    С шестерней 12 привода топливного насоса находятся в зацеплении шестерня привода компрессора и шестерня привода насоса гидроусилителя руля. Моменты затяжки болтов 18 крепления оси промежуточных шестерен 49,1. 60,8 Н-м (5. 6,2 кгс.м), болта 1 крепления роликоподшипника 88,3. 98,1 Н-м (9. 10 кгс.м).

    Правильный подход в принятии нестандартных решений, сделало моторы надёжными, а применение изобретателями ряда технических приёмов – узнаваемыми. К таким характеристикам относится порядок работы цилиндров КамАЗ.

    На первый взгляд, показатель не значителен. Однако, детальное изучение вопроса, вносит ясность и понимание, что конструкция установки основана на том, какой порядок работы цилиндров двигателя КамАЗ. Разберёмся в характеристике детально.

    Внутренние процессы

    Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов – рабочий цикл, состоящий из периодов распределения газов.

    Читать дальше: При установке аккумулятора какая клемма первая

    Двигатель КамАЗ 740:

    За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

    Двигатель КАМАЗ 740.30 Евро 2 на 260 лс

    Экологический классЕвро 2
    Номинальная мощность (л.с.) 260
    Тип топливадизель
    Артикул (каталожный номер)740.30-1000400
    Частота вращения коленвала 1/мин2200
    При макс. крутящем моменте1300-1500
    Частота вращения хол.хода 1/мин Макс.2930
    Частота вращения хол.хода 1/мин Мин.600 +/-50
    Максимальный крутящий момент Нм(кГм)1079
    Количество и расположение цилиндров8, V-образное
    Мин. удельный расход топлива г/кВт·ч (г/лс·ч)207 (152)
    Расход масла (угар) в % от топлива0,2
    Угол развала90*
    Диаметр цилиндра/ход поршня, мм120/120
    Рабочий объем, л.10,85
    Степень сжатия16
    Порядок работы цилиндров1-5-4-2-6-3-7-8
    Направление вращения по ГОСТ 22836-77правое
    Масса двигателя в комплектности (брутто), кг760
    Заправочная емкость системы смазки двигателя, л.26
    Емкость системы охлаждения (только двигателя), л18
    Модель ТНВДЯЗДА 337-1111005-20
    Форсунка
    Генератор
    Коробка передач (не комплектуется)154 (ЗФ)
    Сцепление (не комплектуется)1 дисковое
    Давление начала впрыскивания, МПа21,3-22,5
    Ширина см91
    Высота см90
    Длина см99
