Самодельный рассухариватель клапанов.
Самодельный рассухариватель клапанов изготовим своими руками.
При разборке и сборке любого двигателя, в большинстве случаев не обойдёшься только набором гаечных ключей. Осуществить разборку без специальных приспособлений если и удастся, то времени такая разборка займёт значительно больше, да и детали можно испортить. В этой статье мы рассмотрим, как изготовить простой рассухариватель клапанов, который позволит легко разобрать и собрать клапанный механизм, без порчи деталей и рук, и причём не снимая с головки двигателя впускной и выпускной коллекторы.
Многие гаражные умельцы, привыкшие к молотку, как к лучшему в мире инструменту, могут заявить: а зачем мне рассухариватель, я могу взять просто свечной ключ, наставить его на опорную тарелку пружины клапана, затем резко ударить молотком (чтобы пружина сжалась), и при этом сухарики вылетят и освободят клапан. А чтобы они не улетели в неизвестном направлении, (а купить их в магазине вряд ли удастся), всё это дело накрывают тряпкой, но всё равно, риск свободного полёта в никуда, всё же есть.
Метод этот работает, не спорю, но только при разборке, а как же сборка клапанного механизма? Да и зачем бить молотком по свечному ключу, который предназначен не для этого, да ещё с возможностью покалечить руку (особенно новичкам)? Когда совсем несложно изготовить простой и удобный рассухариватель, с которым работать будет одно удовольствие и без риска испортить детали и руки.
В статье «Ремонт головки цилиндров» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов).
Но у такого рассухаривателя есть два недостатка. Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки, только если сначала демонтировать распредвал и крышки его постелей. Ну а второй недостаток, это то, что рычаг этого рассухаривателя должен постоянно сжимать помощник, и бороться с упругостью пружин, пока вы пытаетесь в спешке вытащить пинцетом сухарики.
Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.
В этой статье мы рассмотрим два простых рассухаривателя для отечественных машин, которые не имеют выше перечисленных недостатков, и которые кстати подойдут и для некоторых иномарок (у которых клапанный механизм как на ВАЗ 2108, 09). А если даже и не подойдут для головки какой то иномарки, например с более современной двухраспредвальной конструкцией — DOHC, или с более древней системой клапанного механихма с нижним распредвалом — ОHV, то более универсальный рассухариватель для таких машин я подробно описал вот в этой статье.
И единственный их недостаток, это то, что работать с этими рассухаривателями можно только на снятой с двигателя головки. Но ведь и рассухаривают клапана чаще всего уже при снятой с двигателя для ремонта головки. Зато главный плюс этих рассухаривателей, это то, что работа будет выполняться при сжатых в статике пружинах, а значит спокойно и не спеша, и без усилий помощника.
На рисунке 1 показан рассухариватель для всех Вазовских моделей классических Жигулей (от 01 до 07). А на рисунке 2 изображён рассухариватель для переднеприводных Вазовских машин (ВАЗ 2108, 09 и т.д.). Эти два рассухаривателя отличаются друг от друга не сильно, в основном размерами скоб и опорами 2. И как я уже говорил, если изменить эти размеры конкретно под нужную головку, то можно будет использовать рассухариватель и для импортной головки любой машины или мотоцикла.
Как изготовить эти рассухариватели, думаю понятно из рисунков. Основная деталь это скоба, которую нужно будет вырезать из листового металла толщиной 12 — 14 мм. Винт 3 диаметром 14 — 16 мм можно сделать из покупного болта или шпильки, а можно заказать токарю. Опора 2 и гайка 4 вытачиваются на токарном станке (гайку можно купить готовую), а затем привариваются к скобе. Вырез в опоре можно будет сделать и без фрезеровщика, с помощью обычной «болгарки».
Надеюсь, когда вы изготовите один из этих самодельных и простых рассухаривателей клапанов, то разборка головки пойдёт намного быстрее и работать будет одно удовольствие; успехов всем.
Теги: Как и с помощью чего легко рассухарить клапана?, Самодельный рассухариватель клапанов.
Рассухариватели клапанов для сжатия пружин, чертежи и размеры
Чертежи инструмента и приспособлений
Auto Оставить комментарий

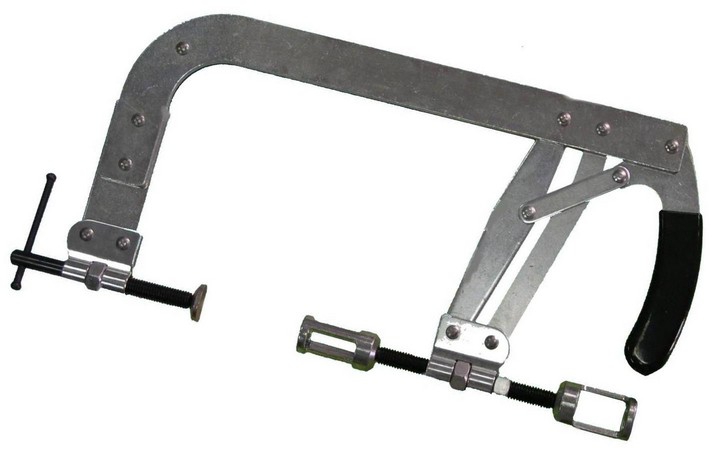

Рассухариватели или приспособления (съемники) для сжатия пружин клапанов и освобождения сухарей с целью извлечения последних могут быть самых различных конструкций. Так, для автомобилей ВАЗ рекомендуются два приспособления: переносное A.60311/R и стационарное 02.7823.9505.
Рассухариватели клапанов для сжатия пружин клапанов и освобождения сухарей, чертежи, схемы и размеры.
Стационарное приспособление — это, по сути дела, стенд для разборки головки блока цилиндров. У приспособления A.60311/R одно преимущество — им можно рассухаривать клапаны, не снимая головку блока цилиндров. При снятой головке использовать его не имеет смысла.
Известен и «ударный способ», когда, установив свечной (трубчатый) ключ на тарелку пружин, наносят по нему резкий удар молотком.
Этот способ скорее напоминает фокус, который, к сожалению, не всегда удается. Наихудшие последствия — гнется клапан, обламывается тарелка. Кроме того, сухари могут «улететь», а удар прийтись по руке или головке блока. Рассухаривание при ударе должно происходить за счет инерции клапана, который не столь уж и массивен, а опоры у клапана в момент удара нет.
Рассухаривание при снятой головке блока цилиндров удобнее проводить винтовыми приспособлениями. По быстродействию эти рассухариватели уступают рычажным с эксцентриками, а вот по простоте конструкции и долговечности, что более существенно, значительно превосходят их.
Разработаны и применяются четыре винтовых рассухаривателя для автомобилей ВАЗ, Москвич и Волга, и универсальный со сменными упорами. Все рассухариватели используются и для двигателей иномарок с клапанными механизмами, имеющими рычаги (рокеры) или без рычагов с цилиндрическими толкателями, на которые непосредственно воздействуют кулачки распределительного вала.
Рассухариватели клапанов ВАЗ.
Рассухариватель клапанов для двигателя УЗАМ-331.10 и двигателя ЗМЗ-402.
Универсальный рассухариватель клапанов со сменными упорами.
Скобы рассухаривателей позволяют, как правило, располагать их с двух сторон головки блока цилиндров. При этом можно не отсоединять от головки впускные трубопроводы и выпускные коллекторы.
У всех рассухаривателей одинаковые винты и гайки. Гайки привариваются к скобам, для их ориентации используются пазы. Приваривая упоры, пластину с упором, втулку, необходимо обеспечить соосность соответствующих деталей.
Например, у рассухаривателя клапанов ВАЗ, цилиндрические поверхности упора диаметром 18 и 44 мм, должны быть соосные с резьбой (М16) и цилиндрической поверхностью гайки диаметром 30 мм. При рассухаривании необходимо следить за тем, чтобы винт опирался на центр тарелки клапана и не смещался к ее краям. Бывают случаи, когда при небрежной работе край тарелки клапана отламывается.
При работе с универсальным рассухаривателем, первоначально «пройдитесь» упором по клапанам и убедитесь, что упор нормально становится на тарелке пружин.
Если упор не встал в исходное положение (мешают ребра, приливы головки), винт будет стремиться соскользнуть с тарелки клапана. Возможно, для правильной установки на упорах придется снять соответствующие фаски.
По материалам книги «Приспособления для ремонта автомобилей».
