Карбюратор Озон, регулировка уровня топлива

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий),  или будет пускаться и глохнуть.

Возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах, провалы в работе двигателя, возможен перелив или, наоборот обеднение топливной смеси. От правильности проведения этой регулировки зависит правильность работы карбюратора и двигателя на разных режимах.

Цель регулировки

Установка в поплавковой камере карбюратора 2105, 2107 Озон требуемого уровня топлива, путем выставления двух необходимых зазоров между поплавком и плоскостью верхней части (крышки) карбюратора, обеспечивающего его нормальную работу на всех режимах.

Необходимые для регулировки инструменты

— Круглый щуп или сверло диаметром 6,5 мм

— Шаблон (полоска) из металла или пластика шириной 15 мм

Подготовительные работы

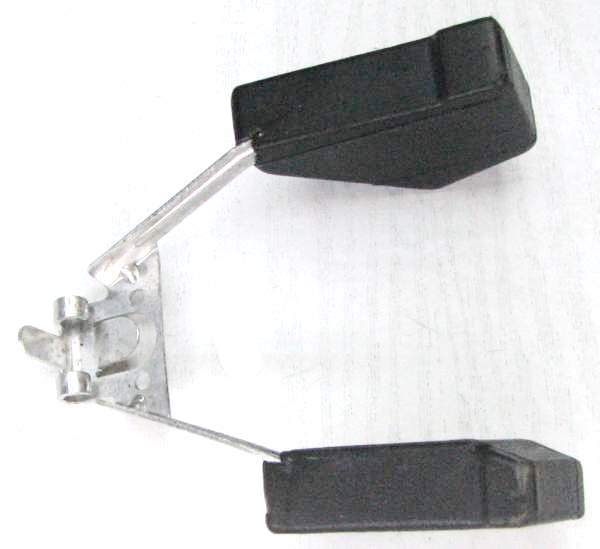

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке. Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

Проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность (герметичность) игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Снимите крышку карбюратора

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

Приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Поставьте крышку вертикально, штуцером подачи топлива вверх

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его.

Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами. Эту операцию нужно проводить очень осторожно, так как на язычке не должно остаться зазубрин и вмятин.

Расстояние от поплавка до картонной прокладки (крышка карбюратора стоит вертикально)

— Измеряем расстояние от прокладки крышки карбюратора до поплавка

Оно должно составлять 6-7 мм. При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка.
Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

— Измеряем и регулируем полный ход поплавка

Опять ставим снятую крышку карбюратора в вертикальное положение. Рукой отводим поплавок в крайнее дальнее положение. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана  и ограничивает ход поплавка.

Измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

Примечания и дополнения

— Аналогичным образом проводится проверка и регулировка уровня топлива в поплавковой камере карбюратора Озон других модификаций.

— Дополнительная информация об уровне топлива: «Уровень топлива карбюратора Озон 2105, 2107».

Еще статьи на сайте по регулировке карбюратора 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Проверка и регулировка микропереключателя ЭПХХ карбюратора Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Доработка пневмопривода дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

Регулировка поплавка дааз 2107

В этой статье будет рассказано, как осуществляется регулировка поплавка карбюратора ваз 2107, а вместе с ним и регулировка уровня топлива в карбюраторе ваз 2107.

Автомобили ВАЗ 2107 сходил с конвейера Волжского автомобильного завода с марта 1982 года по 17 апреля 2012 года. Кстати, по сведениям агентства «Автостат» на 2017 год эта модель «Жигулей» была признана самым популярным седаном в России.

Автомобиль ВАЗ 2107 оснащался несколькими разновидностями карбюраторов ДААЗ 2105-107010, 2107-1107010, получивших общее наименование «Озон», видимо благодаря экологичности по сравнению с предшественниками.

Все карбюраторы «Озон» однотипны, поэтому информация в статье может быть применена к любой из его модификаций, как инструкция для ваз 2107 регулировка поплавка карбюратора.

Уровню топлива в карбюраторе, а точнее в поплавковой камере стоит уделять внимание, поскольку он оказывает влияние на работу всего устройства в целом. Неправильный уровень вследствие ошибочных регулировок или неисправности может привести к потере мощности и приемистости двигателя, нестабильной работе, затрудненному пуску и остановке сразу после запуска двигателя, как холодного, так и прогретого.

Регулировка уровня топлива в карбюраторе ваз 2107 начинается с частичной разборки карбюратора, демонтировать карбюратор полностью не обязательно.

Для работы нам понадобятся:

• крестовая отвертка с лезвием 3-4 мм.,
• тонкая выколотка (подойдет спиленный гвоздь) для извлечения оси поплавка,
• небольшой молоток,
• пассатижи,
• ключ на 10 для игольчатого клапана;
• две полоски-шаблона из картона или другого материала шириной 6,5 мм. и 15 мм.

Снимаем с карбюратора корпус воздушного фильтра, отсоединяем шланг подачи топлива. Аккуратно отсоединяем телескопическую тягу, поддев и сжав отверткой корпус тяги вверх (в направлении стрелки) выводим тягу из зацепления с рычагом в направлении «на себя».

Отсоединение телескопической тяги ОЗОН

Откручиваем 5 винтов крепления крышки карбюратора.

Винты крышки карбюратора

Приподнимаем крышку вверх, снимаем и укладываем поплавком вверх, из отверстий выпадут винты, не потеряйте их.

Регулировка поплавка карбюратора ваз 2107 состоит из трех этапов:

1. Проверка положения поплавка относительно стенок поплавковой камеры;
2. Регулировка поплавкового устройства при закрытом положении клапана;
3. Регулировка поплавкового устройства при полностью открытом запорном клапане.

Итак, первая операция:

Крышка карбюратора ВАЗ 2107

Зажав между пальцами поплавок путем его перемещения и подгибания кронштейна установите поплавок параллельно плоскости крышки карбюратора. На прокладке карбюратора остаются оттиски стенок, проверьте параллельность положения поплавка стенкам поплавковой камеры по этим отметкам, при необходимости скорректируйте вышеуказанным способом. Данная операция необходима для равномерного погружения поплавка в топлива и предотвращения касания стенок поплавковой камеры. Необходимо также проверить работоспособность запорного клапана. Запорная игла должна без заеданий перемещаться в корпусе. При малейшем подозрении лучше заменить клапан. Для этого аккуратно с помощью выколотки извлекаем ось поплавка, и снимаем поплавок. Ключом на 10 отворачиваем и извлекаем корпус игольчатого клапана.

Вторая операция:

Регулируем закрытие клапана подачи топлива. Расположив крышку карбюратора в вертикальном положении так что бы поплавок смотрел в бок, проверяем расстояние А (смотри рисунок ниже) от плоскости крышки до поплавка, оно должно быть 6-7 мм., для проверки воспользуемся заготовленным шаблоном-полоской шириной 6,5 мм. Если расстояние отличается, подгибаем язычок-упор поплавка (смотри рисунок ниже) в ту или иную сторону.

ВАЗ 2107 регулировка поплавка карбюратора

Будьте осторожны, язычок, в идеале, должен быть перпендикулярен оси иглы, и на нем не должно остаться зазубрин способных помешать воздействию на шарик иглы.

Положение язычка поплавка карбюратора ВАЗ 2107

При перевернутой крышке карбюратора в горизонтальное положение поплавком вверх, шарик запорной иглы утоплен, это расстояние должно составить 1-2 мм. Если этого вы не наблюдаете этого, то причина скорее всего кроется в заевшем шарике, при возможности замените иглу. Однако, в случае если заменить иглу нечем, следует ориентироваться на расстояние «А» 6-7 мм. в вертикальном положении крышки, даже если шарик заклинило или он вовсе отсутствует.

Третья операция

Регулируем амплитуду свободного хода поплавка. Переворачиваем крышку карбюратора в горизонтальное положение поплавком вниз и проверяем расстояние от плоскости крышки до поплавка с помощью шаблона, оно должно составить 15 мм. Для регулировки предусмотрен язычок-ограничитель 3.

При правильной регулировке ход поплавка должен составить 9 мм.

Регулировка поплавка карбюратора ваз 2107 довольно простая, но весьма ответственная операция. Однажды выполненная регулировка уровня топлива в карбюраторе ваз 2107 сохраняется надолго, и может измениться лишь при неаккуратном обращении с крышкой карбюратора или вследствие износа трущихся деталей. Проверять регулировку поплавкового механизма целесообразно при проведении чистки карбюратора и его жиклеров. На исправном карбюраторе при эксплуатации в этом нет необходимости.

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий), или будет пускаться и глохнуть, возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах. От правильности проведения этой регулировки зависит правильность всей работы карбюратора .

Необходимые для регулировки инструменты

— круглый щуп или сверло диаметром 6,5 мм

— шаблон (полоска) из металла или пластика шириной 15 мм

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке.

Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

2. Поставьте ее вертикально, штуцером подачи топлива вверх.

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его. Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами. Эту операцию нужно проводить очень осторожно, так как на нем не должно остаться зазубрин и вмятин.

расстояние от поплавка до картонной прокладки (крышка карбюратора стоит вертикально)

3. Измеряем расстояние от прокладки крышки карбюратора до поплавка. Оно должно составлять 6 -7 мм.

При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка.
Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

1. Опять ставим снятую крышку карбюратора в вертикальное положение.

2. Рукой отводим поплавок в крайнее дальнее положение.

3. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана и ограничивает ход поплавка.

измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Регулировка карбюратора ваз 2107

Регулировка карбюратора ваз 2107 до сих пор одна из популярных тем не только в Интернете, но и в повседневной жизни. Ведь, по правде говоря, регулировать есть что. Автомобилей ВАЗ 2107, в свое время, выпустили очень много, и не зря этот автомобиль и в народе за свою надежность и интересный дизайн прозвали Советский Мерседес.

По причине большого количества данных автомобилей, машины с инжекторными системами впрыска топлива не смогли сразу их вытиснуть с наших дорог. Поэтому регулировка карбюратора ВАЗ 2107 еще долго будет проводиться нашими водителями.

Период проводимых работ по регулировке

Данные работы должны проводиться хотя бы 1 раз в год. Желательно что бы их проводил специалист этого дела, так как настроить карбюратор на правильную работу, это тоже самое, что и настроить рояль на хорошую игру.

Но если рояль будет плохо играть, то ничего страшного не произойдет, но если регулировка карбюратора ваз 2107 будет проведена не правильно, то ждите большой расход топлива автомобиля.

На правильную регулировку карбюратора ваз 2107 очень сильно будут влиять засорения в калиброванных отверстиях, и других работающих системах карбюратора.

Для этого необходимо провести обслуживание карбюратора ваз 2107.

Поплавковая камера

Регулировка карбюратора ваз 2107 – поплавковая камера и уровень топлива в ней.

Для того чтобы правильно провести регулировку карбюратора ваз 2107, а конкретно регулировку количества топлива в поплавковой камере, необходимо подготовить специальный шаблон из картона размером 6,5 на 14 мм.

Далее снимаем крышку карбюратора.

В поплавковой камере наибольший уровень топлива регулируется закрытием игольчатым клапаном отверстия, через которое подается топливо.

Размещаем снятую крышку карбюратора вертикально, так чтобы держатель поплавка прикасался к шарику подпружиненного клапана, но только прикасался, а не давил на него.

Подставляем под поплавок шаблон, если нет шаблона, линейку, и проверяем расстояние между прокладкой крышки и ним. Оно должно быть 6,5 плюс-минус 0,25 мм.

Если данное расстояние не соответствует нормативному, то подгибанием язычка крепления игольчатого клапана, на рисунке обозначен буквой А, регулируем его.

Теперь регулируем наибольшее открытие игольчатого клапана, которое зависит от хода того же поплавка.

Отводим поплавок от крышки в противоположную сторону, и подставляем шаблон, расстояние должно соответствовать 14 мм плюс-минус 0.5 мм.

Если расстояние не соответствует нормативному, то подгибанием специального упора, который находится на кронштейне поплавка, устанавливаем нужное расстояние.

При правильной регулировке ход поплавка должен быть в приделах 8 плюс-минус 0,25 мм.

Пусковое устройство

Регулировка карбюратора ваз 2107 — проверка и последующая регулировка пускового устройства.

Чтобы быстро и качественно провести данную регулировку подготовьте небольшой кусок проволоки диаметр, которой 0,7 – 0,8 мм и шаблон из плотного материала шириною от 5 до 5,5 миллиметра.

Далее снимаем воздушный фильтр автомобиля ваз 2107, очищаем карбюратор от грязи до полной его чистоты.

Полностью перекрываем воздушную заслонку карбюратора ваз 2107.

Хвостик тяги, на рисунке он обозначен буквой А, который соединяет шток пускового устройства с рычагом воздушной заслонки, должен иметь такое положение чтобы не передвинув шток пускового устройства, занять положение в конце паза штока. Если что то не получается, то подогните тягу, это допустимо.

Далее утапливаем до упора шток пускового устройства.

Как показано на рисунке,

с помощью шаблона Б измеряем зазор между краем воздушной заслонки и стенкой камеры сгорания, он должен быть в пределах от 5,0 до 5,5 мм.

Зазор открытия воздушной заслонки

Далее регулируем зазор открытия воздушной заслонки.

Данная регулировка проводится с помощью регулировочного винта, который закрыт специальной пробкой.

Отвернув пробку с помощью шлицевой отвертки и вращением винта, производим необходимые регулировки.

Проверка открытия дроссельной заслонки

Регулировка карбюратора ваз 2107 – проверка открытия дроссельной заслонки.

Для проведения этой регулировке Вам понадобится снять карбюратор.

Далее на снятом карбюраторе проворачиваем до упора против часовой стрелки трехплечий рычаг, на рисунке обозначен буквой А.

Берем проволоку и проверяем зазор, на рисунке обозначен буквой Б, данный зазор должен быть 0,7 – 0,8мм.

Если зазор не соответствует, то или подогните тягу, на рисунке обозначена буквой В, или переставьте наконечник этой тяги в другое отверстие, как показано на рисунке.

Регулировка холостого хода

Регулировка карбюратора ваз 2107 — регулируем холостой ход.

Регулировку холостого хода следует доверить специалисту. Но все же если вы решили делать это самостоятельно, то обзаведитесь мультиметром и газоанализатором.

Данную регулировку следует проводит на прогретом двигателе, а обороты на холостом ходу должны соответствовать норме от 820 до 900 об/мин. Перед этим в обязательном порядке необходимо провести регулировку угла опережения зажигания.

Порядок работы

Сначала подключаем приборы.

Мультиметр включаем в режим показа частоты работы двигателя. Один щуп подключаем к массе, а другой к первичной обмотке катушки зажигания.

Включаем газоанализатор, перед этим вставив его датчик в выхлопную трубу автомобиля.

Запускаем двигатель и вращением винта количества смеси, как показано на рисунке, добиваемся частоты вращения в установленных приделах (820 – 900 об/мин).

А вращая винт качества смеси регулируем количество СО в выхлопных газах (0,5—1,2% при температуре 20 градусов и атмосферному давлению 760 мм рт. ст. ). В ходе этой регулировки обороты двигателя будут меняться.

Повторяем операцию, пока не будут выставленные нормативные значения.

Бываю ситуации, что через несколько заходов, показатели регулировок все равно не соответствуют нормативным.

Обращаем внимание на втулки.

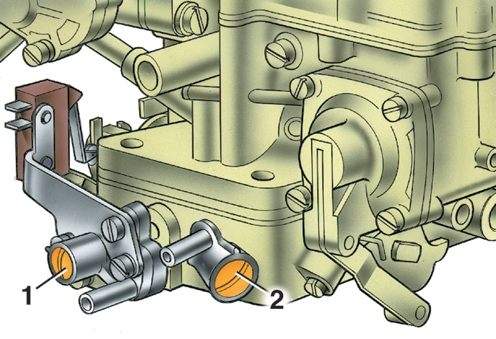

Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты.

Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов. Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки.

Убирайте эти втулки и проводите регулировки заново.

Если все сделано правильно, то при резком нажатии на газ, а затем резком ее отпускании, двигатель должен чисто набрать обороты, а затем, сбавив их, не заглохнуть.

Привод воздушной заслонки

Регулировка привода воздушной заслонки.

Порядок выполнения работ:

1. Снимает воздушный фильтр автомобиля.
2. Беремся за рукоятку воздушной заслонки и перемещая ее от себя, добиваемся чтобы она заняла вертикальное положение. При этом сама воздушная заслонка, тоже должна занять вертикальное положение.

Если этого не произошло, то проводим регулировки.

Удерживая втулку от проворачивания, для этого вам понадобится ключ на 7 мм, ослабляем винт, с помощью которого крепится тяга воздушной заслонки. При этом сама воздушная заслонка, под действием пружины, встанет в вертикальное положение.

После этого в обратном порядке затягиваем откручиваемый ранее винт.

При полностью втянутом положении рукоятки, воздушная заслонка должна закрыть входное отверстие горловины.

Устанавливаем воздушный фильтр на место в обратной последовательности.

Подводим итоги

Как видно многие работы по регулировки карбюратора не сложны, но как показала практика, не все автомобилисты могут правильно их выполнить. Даже если, казалось бы, все сделал правильно, то все равно, или большой расход топлива, или холостые двигатель не держит, либо уровень СО большой.

Поэтому регулировку карбюратора ваз 2107, если у Вас в этом вопросе нет опыта, отдавайте специальной категории людей – карбюраторщики. Это узконаправленные спецы, которые отрегулируют Ваш карбюратор быстро и качественно.

Делаем промывку карбюратора.

описание систем карбюратора, последовательность шагов по его настройке

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

• Как устроен карбюратор ВАЗ 2107
  • Узлы карбюратора
  • Системы карбюратора
• Как настроить карбюратор
  • Проверяем состояние сетчатого фильтра
  • Настраиваем поплавковую камеру
  • Регулируем систему пускового устройства
  • Регулируем холостой ход карбюратора ВАЗ

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»).При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство карбюратора ДААЗ

Устройство карбюратора ДААЗ

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 – это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

1. Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
2. Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
3. Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
4. Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
5. Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
6. Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство – топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер – это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Особенности конструкции двигателя ВАЗ 2105

Конструктивно автомобиль ВАЗ 2105 практически не отличался от других моделей завода, за исключением некоторых изменений в двигателе. Была заменена шумная цепь привода распределительного вала. Вместо нее установили зубчатый ремень. В связи с этим, правда, не сразу, в поршнях стали делать углубления, которые предотвращали загибы клапанов и разрушение днища поршня в случае обрыва приводного ремня. Был также доработан итальянский карбюратор 2105 1107010. Единственное, чем они отличались от шестерочных, на них был установлен микропереключатель экономайзера. Пять лет карбюратор не трогали, а с 1985 года внесли еще несколько изменений.

Это был новый и прогрессивный карбюратор марки Solex, который назывался 21051 1107010. Тем не менее, процесс регулировки и настройка карбюратора ВАЗ 2105 оставались простыми и понятными каждому автолюбителю. Некоторые основные моменты, связанные с настройкой, мы сегодня и рассмотрим.

Четвертый этап – изменение содержания СО2

Этот этап регулировки карбюраторного устройства не всегда обязателен, но стоит проверить количество содержания углекислорода в выхлопе. Выполняется данная проверка с помощью вращательных движений винта качества:

• вкручиваем его до упора по максимуму;
• выкручиваем в обратную сторону – 4-5 оборотов (не больше).

Благодаря перечисленным действиям, в топливной смеси повысится концентрация углекислорода.

Классика среди карбюраторов: ДААЗ 1107010

Карбюратор ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

Главное отличие модели 1107010 от своих предшественников заключается в том, что в ней использован не механический привод управления дрюссельной заслонкой, а пневматический. Кроме того, работа модели 1107010 отличается очень экономичным расходом бензина.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

• 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
• 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Поплавковая камера и поплавок карбюратора 2105 Озон

Доступ к поплавковой камере открывается после демонтажа верхней крышки карбюратора. Контроль состояния поплавковой камеры заключается в проверке:

• поплавка на наличие пробоев;
• игольчатого клапана;
• сетчатого фильтра;
• состояния жиклеров.

Поплавок должен свободно перемещаться на оси, не болтаться, он должен располагаться без перекосов и задиров. Расстояние от прокладки крышки карбюратора до поплавка должно быть 6,5 мм. Регулировка проводится загибанием специального язычка, которым поплавок перекрывает игольчатый клапан. Клапан же должен полностью перекрывать впускное отверстие и не продуваться в закрытом положении. Сетка должна быть чистой, а в самой поплавковой камере не должно быть мусора и ржавчины, которая может поступать вместе с топливом из бака.

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

1. Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
2. Смазывание резинового уплотнителя специальным моторным маслом.
3. Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
4. Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
   • включить зажигание;
   • снять и надеть на клапан разъем;
   • прислушаться к звукам, доносящимся из электромагнитного клапана.

Если в процессе проверки будут слышны щелчки, деталь находится в полной исправности.

Настройка карбюратора дааз

Регулировка карбюратора ваз 2107 своими руками

Регулировка карбюратора ваз 2107 своими руками не займёт у вас много времени, так как ваз сконструирован так, что бы проще производить ремонтные работы своими руками.

На автомобили ваз устанавливались разные типы карбюраторов, но так как мы горим о 2107, то на них устанавливался агрегат ДААЗ 2107-1107010. Признаки неправильной работы этого карбюратора можно определить, нажав на педаль газа на заведенном авто. При нажатии педали автомобиль начнет глохнуть(при этом на холостом ходу он работает нормально). Перед началом работ по регулировке карбюратора мы производим его очистку с помощью спец средства Abro, довольно таки хорошее и не дорогое по сравнению с другими схожими средствами. Затем приступаем к настройке карбюратора ДААЗ на ВАЗ-2107, ремонтируем не спеша, выполняя все требования по ремонту четко по инструкции. Не забывайте — от качества Вашей работы зависит ритмичность работы двигателя Вашего автомобиля. Мы также произведём настройку подсоса карбюратора — это в будущем сильно упростит запуск двигателя на морозе и прогрев двигателя. Не забываем про чистку фильтра карбюратора, так как у нас в стране бензин не особо хорошего качества, поэтому частенько фильтра быстро забиваются и автомобиль перестают работать как надо.

Разберем такой же нюанс как чистка карбюратора в дороге. Интересно будет почитать не только о регулировке карбюратора, но и Регулировка клапанов 2107 карбюратор .

Содержание:

Основным узлом в автомобиле является двигатель. На второе место по важности можно смело ставить карбюратор. Основная задача этой детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

1. Поплавковая камера.
2. Эконостат.
3. Автономная система холостого хода.

1. Зазорный клапан холостого хода.
2. Дроссельная заслонка.
3. Дозирующая система.
4. Переходная система двух камер.
5. Отдел отвода картерных газов.

Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

1. Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
2. Открываем воздушную заслонку приблизительно на треть.
3. Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
4. Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

• Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
• Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
• Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
• Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник ru.megasos.com prosedan.ru vipwash.ru mylada.net make-1.ru

Карбюратор ДААЗ: регулировка агрегата :

Карбюратор ДААЗ можно найти в классических автомобилях от АвтоВАЗа, а также в некоторых моделях УАЗ и ГАЗ.

Принципиальная схема карбюратора на ВАЗ-классике

Правильная работа любого автомобильного двигателя внутреннего сгорания целиком и полностью зависит от того, насколько качественно приготовлена смесь жидкого топлива и воздуха, а еще от того, какое количество этой смеси подается в двигатель. Кроме того, она приготавливается именно в карбюраторах. Еще одна важная задача этих агрегатов – правильное и равномерное распределение топливной смеси по цилиндрам двигателя.

Любой карбюратор ДААЗ в своей конструкции имеет несколько составных частей. Это диффузор, жиклеры, поплавочная камера, а также дроссельная заслонка.

Модификации карбюраторов ВАЗ

Если автомобиль оснащен старым двигателем, тогда там установлено устройство также старой модификации. В новых двигателях, которые в конструкции имеют вакуумный корректор зажигания, установлены более новые, усовершенствованные элементы. Это карбюратор ДААЗ 1107010 20.

Приборы изготавливаются на Дмитровском заводе, где производят не только эти детали, но и другие приборы для автомобилей. Данный завод уже достаточно долгое время производит различные виды агрегатов для множества моделей автомобилей ВАЗ. К примеру, карбюратор для ВАЗ 2107 в среде владельцев «семерки» считается чуть ли не самым надежным и эффективным.

Карбюратор – сложный и точный

Карбюратор ДААЗ считается довольно сложным прибором. В его составе можно найти множество самых разных узлов и компонентов. Рядовому, а тем более начинающему, автолюбителю знать все элементы не нужно. Это нужно только тем, кто предоставляет профессиональные услуги по настройке, регулировке, ремонту и другому обслуживанию.

Но мы не будем пугаться трудностей и огромного количества узлов и посмотрим устройство карбюратора ДААЗ конкретно.

Будем рассматривать прибор для ВАЗ 2107. Среди множества других деталей в конструкции выделяется поплавковая камера. В эту камеру в достаточно ограниченном объеме подается жидкое топливо. Доступ горючему закрывается при помощи специального игольчатого клапана. Кроме камеры в устройстве можно выделить поплавок. Его внешний вид чем-то напоминает бочонок. Рабочая смесь приготавливается в предназначенных для этого камерах.

Агрегат имеет в составе такие важные узлы, как дроссельная заслонка и воздушная. Кроме этих узлов, вы найдете в конструкции жиклеры. Жидкое топливо в агрегате распыляется – для этого применены специальные детали. А самые важные узлы, которые можно отыскать в конструкции этого прибора, – это диффузоры. Они представляют собой сопла. С их помощью создается конфигурация воздушного потока.

Как работает карбюратор ДААЗ 1107010?

В тот момент, когда горючая жидкость окажется в поплавковой камере, количество топлива регулируется при помощи поплавка. Когда он всплывет, игольчатый клапан будет перекрывать возможности доступа для бензина, который стремится попасть туда. В этом плане данная камера по принципу действия напоминает унитазный бачок. Однако подача горючего осуществляется не мгновенно. Для начала оно должно быть пропущено через серию фильтрующих элементов. Там жидкость сможет очиститься от различных примесей.

Затем жидкость попадет в топливную камеру. Их в этом агрегате две. Карбюратор ДААЗ 2107 имеет в своей конструкции топливные жиклеры. Они необходимы для прохождения топлива.

Кроме топливных жиклеров различают еще и воздушные, сквозь которые поступает воздух. Воздух так же, как и бензин, будет пропущен через серию фильтров для очистки от примесей. Через сеть трубок воздух попадает в топливную камеру, где и смешается с жидким топливом.

Однако это не конец в вопросе приготовления топлива для ДВС. Перед тем как эмульсия поступит в цилиндры, она пройдет сквозь эконостат. На этом этапе горючая смесь будет обогащена.

Теперь при помощи все той же системы распылителей горючее отправляется в диффузоры. Этот этап – практически конечный. Карбюратор ДААЗ 2107 1107010 построен так, чтобы капли горючего в диффузорах завлекались мощным воздушным потоком. В результате смесь из воздуха и горючей жидкости достигнет центральной части камеры, где и произойдет смешивание.

Карбюратор ДААЗ 2107 среди прочих узлов имеет жиклеры, которые работают на холостом ходу. Этот режим отличается тем, что топливная эмульсия расходуется только из первой топливной камеры. Устройство агрегата и схема работы камер позволяют использовать вторую камеру только в случае, когда мотор выходит на свой рабочий температурный режим. Необходимость во второй камере наступает, когда двигатель набирает обороты либо испытывает нагрузки.

Карбюратор ДААЗ 4178

Это устройство применяется на некоторых автомобилях производства УАЗ и ГАЗ. Эта серия устройств, как и вазовские агрегаты, выполняет ту же функцию. Линейка моделей ничем не отличается по устройству. Здесь используются уже отлично показавшие себя технологии. Из конструкции можно выделить поплавковые камеры с улучшенными характеристиками, а также технологию последовательного открытия дроссельной заслонки.

В целом этот карбюратор устроен на такой же базе стандартных деталей, что и многие остальные. Поэтому рассматривать его конструкцию более подробно нет необходимости.

Настройка

Регулировка карбюратора ДААЗ – это комплекс из несложных операций. Чтобы начать работу, нужно выполнить прогрев двигателя до рабочих температур. Винт, регулирующий качество эмульсии в устройстве, следует открутить полностью. Дальше он вкручивается примерно на 2,5 оборота.

Винт, позволяющий отрегулировать количество эмульсии, необходим для настройки количества оборотов. Вращайте его до тех пор, пока обороты не достигнут 850-900. Далее при помощи винта качества попытайтесь вернуть число оборотов до 900. Выполняйте простые действия, пока винт настройки качества не перестанет увеличивать частоту оборотов коленвала.

Если вы заметите снижение частоты вращения, то вам удалось найти тот переход, где можно регулировать уровень обогащения. Теперь вы должны только вкрутить винт качества и надолго о нем забыть. Вы смогли настроить карбюратор ДААЗ 4178.

Настраиваем карбюраторы ВАЗ

Прежде чем заниматься регулировкой, нужно определится с модификацией, которая стоит под капотом. Если ваша машина оснащена вакуумным корректором зажигания, тогда двигатель – последняя модель в линейке ВАЗ 2103 или 2106. В этом случае модель новая. Если вы точно знаете, что корректор отсутствует, то у вас модель старая.

Типичные неисправности

Карбюратор ДААЗ отличается некоторыми типичными для него «болезнями». Чтобы успешно настроить, нужно видеть и помнить его проблемы. Этот прибор несет ответственность за характеристики динамики в автомобиле. Поэтому неисправности проявляются в виде любых проблем подобного характера.

При неполадках, связанных с этим прибором, двигатель может плохо запускаться, «чихать». Машина начнет ехать с рывками, водитель будет наблюдать характерный провал при нажатии на педаль газа. Автомобиль просто не сможет достаточно набрать скорость, а «аппетит» двигателя будет увеличиваться.

Если наблюдается хотя бы одна из этих проблем, тогда нужно выполнить регулировочные операции.

Настройка поплавковой камеры

Поплавок обязательно должен иметь некоторый свободный ход. Зачастую он равен 6,5 мм с одной из сторон и 14 мм в другой. Чтобы отрегулировать его, понадобится шаблон. Его можно отыскать в продаже. В случае, если на вашем карбюраторе этот ход менее допустимого, слегка согните язычок на игольчатом канале.

Регулируем устройство пуска

В процесс регулировки входит и настройка пускового устройства. Для агрегатов старого образца работа выполняется на показателях в 1500 оборотов коленвала. На вашем устройстве вы обязательно увидите клапан, отвечающий за подвод воздуха.

Операции по регулировке выполняются на снятом устройстве. Крутите рычаг таким образом, чтобы это привело к закрытию дроссельной заслонки. Дальше вам понадобится перевернуть агрегат и выполнить замеры зазора, который образует заслонка и стенка. Нормальный размер составляет 0,85 мм.

Также необходима регулировка еще одного зазора. Его образует стенка канала и кромка заслонки в самой нижней своей части. Вам следует закрыть заслонку и полностью утопить шток пускового устройства. Заслонка сможет открыться, а допустимый размер составляет от 5 до 5,4 мм. Для настройки допустимого размера зазора следует крутить винт для регулировки.

Регулируем холостой ход

Сначала нужно убедится, правильно ли отрегулировано зажигание. Для этого мотор должен быть уже достаточно хорошо прогрет. Чтобы отрегулировать карбюратор на холостом ходу, крутите винт, отвечающий за качество. Обороты коленвала должны достичь своей максимальной цифры.

Затем покрутите в направлении против часовой стрелки количественный винт. Старайтесь добиться, чтобы коленчатый вал раскрутился еще. Добились? Теперь крутите винт качества до тех пор, пока не достигнете еще больших показателей.

Смысл этого всего в минимальном качестве топливной эмульсии, но чтобы обороты на холостом ходу при этом были от 850 до 900.

Вот так выполняется регулировка карбюратора ДААЗ.

Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

• Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
• Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

• затруднение при пуске двигателя, долгое «чихание»;
• всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
• вялая способность автомобиля к разгону;
• необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Увлекает телескопическую тягу;
• Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
• Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
• Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

• Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
• Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
• Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

• «подсос» утоплен;
• Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
• Затягиваем винт;
• Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

• Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ изготавливается в трёх модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных авто всё ещё рассекает по дорожным просторам страны. Порой они дают форы инжекторным «младшим братьям». Главное предназначение карбюратора, независимо от марки и модификации, приготовление горючей смеси в системе питания транспортного средства.

Классификации карбюраторов

• Ока — для моделей ВАЗ заднеприводного типа: 2101, 21011, 21063 с объёмами от 1.2 до 1.3 литра;
• Озон — для классического варианта модификации ВАЗов 2107, 21043, 21053, 21074. Объёмы силовых агрегатов от 1.5 до 1.6 литра. В конструкции уже присутствует экономайзер холостого хода;
• Солекс — универсальный вариант карбюратора для ВАЗов без микропереключателя и экономайзера. Устанавливается на моторы с объёмами 1.5 и 1.6 литра. В большей части ими оснащены современные модели ВАЗ переднего и полного типа привода.

На вышеуказанные изделия предоставляется гарантия качества сроком на 18 месяцев, при условии пробега не выше 30 000 км.

Принято также различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

• поплавковый;
• игольчатый;
• барботажный.

Последние два типа встречаются всё реже и реже, ввиду устарелости конструкции и неэффективности.

Устройство карбюратора

Независимо от модели и марки производителя, принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные составные части:

• верхняя крышка с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительными штуцерами;
• нижняя основа, состоящая из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, отвода картерных газов, блока управления холостым ходом.

Справочно:

• дроссельные заслонки управляются с помощью механического привода от педали акселератора;
• верхняя крышка оснащена специальным запорным устройством с целью предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, служащая вспомогательным элементом при запуске «холодного» мотора и до момента его прогрева к минимальной температуре в 40℃;
• главная топливная дозирующая система: конструкционно сложный механизм, состоящий из четырёх жиклёров, каналов переходных систем. Причём каждая камера состоит из одного воздушного и топливного жиклёра. Маркировочный индекс первого равен 150, второго 112. Важно соблюдать указанные размеры, так как от этого напрямую зависит величина потребления топлива и динамические показатели разгона автомобиля;
• система холостого хода: обеспечивает работу силового агрегата на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, механизм мембраны;
• переходная система: обеспечивает плавность работы и увеличения оборотов при открытии дроссельной заслонки во вторичной камере. Состоит из двух видов жиклёров: топливного и воздушного;
• насос — ускоритель: отвечает за плавность хода, предотвращение провалов при ускорении, в том числе и резком нажатии на педаль акселератора. Составные части: клапанный механизм, мембрана, распылитель горючего.

Основные признаки неисправности карбюратора

• пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
• пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
• при запуске происходит длительное чихание;
• педаль акселератора неинформативная, при нажатии часты провалы, рывки;
• потребление топлива необоснованно возросло;
• плавают обороты во время работы на холостом ходу;
• на корпусной части видны отчётливые потеки бензина;
• в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

• открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
• отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги.

• когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Диагностика и полный разбор

Главная цель визуальной диагностики — выявление видимых, явных дефектов с целью их фиксации и последующего устранения. Перед началом полного демонтажа необходимо подготовить: пустую ёмкость для складывания мелких деталей, болтов, гаек, иных элементов, ремкомплект прокладок из асбеста. Если степень износа детали превышает допустимый порог, то она подлежит немедленной замене новой.

Этапы полного разбора:

• в нижней части карбюратора с топливной камеры поочерёдно отвинчиваются топливные и воздушные жиклеры;
• эмульсионные трубки внутри каждой камеры изымаются с помощью самореза, так удобно и практично. Некоторые мастера практикуют бокорезы или пинцет. Каждый подбирает «под себя»;
• в боковой части корпуса отвинчиваем переходной жиклёр второй камеры;
• аналогичная процедура с винтом холостого хода;
• самая нижняя платформа — механизм дроссельной заслонки карбюратора, она также отвинчивается отвёрткой с плоским наконечником. Для удобства зажима, предотвращения просачивания кислорода штатные болты меняют шпильками с гайками на «8»;
• в боковой части снимается мембрана ускорительного насоса вместе с рычагом и корпусными элементами;
• отвинчивается винт переходной системы первой камеры;
• с верхней крышки снимается экономайзер дроссельного узла.

Полный разбор окончен.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

 В обязательном порядке продуть следующие элементы:

• жиклёр холостого хода;
• каналы топливных жиклёров первой и второй камер;
• каналы переходной системы;
• отбор картерных газов;
• посадочное место под эмульсионную трубу;
• механизм открытия вторичной камеры;
• канал пускового устройства;
• механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Народный метод регулировки уровня топлива в камерах:

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Регулировка оборудования

Перед тем, как проводить настройку карбюратора необходимо выставить зажигание, убедиться в полной исправности системы. Нередко случается так, что именно некорректность работы узла становиться причиной многих поломок.

Итак, окончательная доработка карбюратора возможна, когда зажигание в норме, мотор прогрет до минимально — допустимой температуры в 40 градусов, высоковольтные провода и оплётки целы и исправны.

• винт качества смеси прокручиваем против часовой стрелки до того момента, пока силовой агрегат не наберёт максимальные обороты;
• винт количества смеси также добавляем до достижения максимальной отметки оборотов мотором;
• теперь проводим тонкую настройку качества смеси, но при этом удерживаем показатель оборотов на уровне не более 800 — 850 об/мин.

На этом регулировка холостого хода окончена. Опытные мастера могут «на слух» определять обороты.

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность данного участка системы приведёт к систематической потере оборотов, мотор будет беспричинно глохнуть. Для настройки понадобится отвёртка с плоским наконечником и рожковой ключ на «8». Шток подсоса топим до упора. Болт зажима тяги отвинчиваем на максимально, вставляем пружину, зажимаем винт. Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с напарником. Для удобства понадобится рожковой ключ на «8», осветительный прибор, штангенциркуль. До упора топим подсос, педаль акселератора также топится в пол. При этом, дроссельная заслонка полностью должна быть открыта. Когда педаль акселератора полностью отпущена, заслонка полностью перекрывает первичную камеру. Никаких зазоров не должно быть вообще. Длина тяги не превышает 80 мм.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.



Регулировка карбюратора ВАЗ 2107 своими руками пошагово » НаДомкрат

Эксплуатационные характеристики силовых агрегатов транспортных средств во многом определяются качеством воздушно-топливной смеси, подготавливаемой и подающейся карбюратором. Не являются исключением и техника, собиравшаяся ранее на Волжском автозаводе. В случае возникновения сбоев в ее работе зачастую приходится выполнять техническое обслуживание и регулировку узлов своими руками. Настройка карбюратора ДААЗ 2107 своими руками дает возможность сэкономить финансы и быстро подготовить автомобиль к поездке.

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

• поплавковой и смесительной камерами;
• поплавком;
• воздушной и дроссельной заслонками;
• фильтрующим элементом;
• игольчатым клапаном;
• дросселем;
• жиклерами разных типов;
• диффузорами;
• эконостатом;
• ускорительным насосом.

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Настраиваем карбюратор ДААЗ на ВАЗ 2107

Даже не очень искушенный в вопросе технического обслуживания своего железного коня владелец в состоянии понять, что возникшие в работе авто проблемы могут быть связаны с состоянием узла подачи горючего. Настройка карбюратора ДААЗ 2107 20 или агрегата 2107 без последнего индекса при этом не отличается сложностью.

Как можно определить, что следует обратить внимание на карбюратор:

• ухудшаются динамические характеристики во время разгона;
• нажатие на педаль газа сопровождается провалами в работе мотора;
• возникают рывки при передвижении на одной передаче;
• наблюдается появление выхлопных газов черного цвета;

• затрудняется запуск силового агрегата;
• на холостом ходу двигатель работает нестабильно;
• мотор перестает работать без видимых причин.

Если рассматривается карбюратор ДААЗ 2107 1107010: устройство и регулировка этого механизма могут быть изучены любым автовладельцем. Для настройки узла совершенно не обязательно обращаться за помощью в специализированные сервисы. Все работы есть возможность выполнить самостоятельно.

Настройка ХХ — видео

Одной из наиболее распространенных задач, стоящих перед владельцами транспортных средств, является обеспечение устойчивости работы мотора на холостых оборотах. При этом горючая смесь максимально обеднена и уровень ОС находится на низкой отметке.

Для регулировки оборотов ХХ приходится задействовать винты, отвечающие за количество и качество (ВКЛ и ВКЧ) подаваемой воздушно-топливной смеси.

Перед началом проведения работ следует разогреть мотор до рабочей температуры (этот показатель составляет примерно 80 градусов). Прогрев можно осуществлять и настраивая карбюратор. Когда силовой агрегат не работает, оба упомянутых винта полностью закручиваются, после этого метиз, ответственный за количество смеси, ослабляется на 3 оборота, а второй винт откручивается на 4-5 оборота. Мотор опять заводится и при помощи варьирования степени закручивания ВКЛ устанавливаются обороты около 800. Для этого придется отслеживать показания тахометра. Затем, регулируя положение ВКЧ (происходит обеднение смеси), определяется, в каком его положении наблюдается падение оборотов агрегата и их неустойчивость. От этой отметки следует открутить винт качества на 0,5-1 оборот, немного обогащая топливо для обеспечения устойчивости работы на ХХ.

Убедиться, что настройка карбюратора ВАЗ 2107 ДААЗ была выполнена верно можно, попробовав нажать на педаль газа. Если обороты остаются в районе 800±50 об./мин., то регулировка выполнена верно.

Процесс можно выполнить два-три раза. Это позволит понять, что настройка холостого хода произведена.

Как осуществляется настройка карбюратора ДААЗ 2107 1107010 20, можно узнать в видео:

Регулировка поплавка видео

Поплавок необходим в карбюраторе для контроля за уровнем горючего в камере. Этот отсек состоит из:

• непосредственно камеры с уплотнителем;
• поплавка;
• клапана;
• поворотного стержня;
• сливной пробки.

Поплавки, как правило, устанавливаются латунные или полимерные. Плавая на поверхности топлива, они способны поворачиваться и открывать или блокировать клапан, регулируя поступление жидкости.

Частой причиной неполадок в работе силового агрегата является переизбыток бензина в камере или, наоборот, его недостаточный уровень. Чтобы устранить проблему, необходимо произвести настройку игольчатого клапана и поплавка.

Технология проведения работ:

1. Крышка карбюратора устанавливается вертикально.

2. В этом положении необходимо измерить расстояние от поплавковой плоскости (в свободном положении) до уплотнителя. Его значение должно быть 6,5±0,25 мм. Для измерения можно воспользоваться линейкой или специально подготовленным шаблоном.

Можно в качестве шаблона, например, использовать сверло диаметром 6 мм (оно должно легко помещаться, не сдвигая поплавок, при этом должен оставаться небольшой зазор). Если расстояние не соответствует нормативу, придется провести регулировку, немного подогнув хвостик поплавка, который касается демпфирующего шарика.

На рисунке видно, что между сверлом и поплавком после регулировки образовался зазор около 0,5 мм.

3. После этого измеряется величина полного хода поплавка. Поскольку свободный ход поплавка должен быть примерно 8 мм, расстояние между отведенным в крайнее положении поплавком и уплотнителем должно составлять 14±0,5 мм.

Если подходящего шаблона нет, рекомендуется для измерения использовать штангенциркуль. На фото видно, что требуемое расстояние немного меньше установленного на приборе уровня. Регулировка максимального открытия клапана производится отгибанием второго язычка, упирающегося в седло клапана.

Выполнив описанные процедуры по проверке и настройке поплавка, работы можно завершить и собрать карбюратор.

Наглядно процесс регулировки описан в видео:

Регулировка дроссельной заслонки: видео

Сбои в работе привода дроссельной заслонки карбюратора могут привести к снижению мощности и приемистости транспортного средства. Также из-за разрежения и ухода горючего из диффузора первой камеры велика вероятность повышения расхода бензина. В связи с этим оценка работы этого механизма и настройка в случае необходимости являются важной составляющей процесса регулировки карбюратора.

Выполнить настройку можно, не снимая карбюратора.

Порядок проведения работ:

1. Необходимо измерить межцентровое расстояние между наконечниками тяги. Его величина должна составлять 80 мм. При необходимости один из наконечников с рычага снимается, для чего его достаточно поддеть отверткой. Вооружившись гаечным ключом на 8 мм, ослабляется контргайка, наконечник вращается, что позволяет изменить длину тяги.

1. После установки тяги на штатное место и затягивания контргайки проверяется степень открытия заслонки. Для этого помощник должен нажать до предела на педаль газа (при утопленном «подсосе»).
2. В случае, если дроссельная заслонка первой камеры не полностью открылась, у ее рычага есть дополнительный ход. В этом случае снимается наконечник продольной тяги с промежуточного рычага. Немного ослабляется контргайка, уменьшается длина тяги, она возвращается на место. Работа заслонки проверяется снова.
3. Педаль отпускается, заслонка должна быть полностью закрыта (зазоры недопустимы). Если нужно, длина тяги увеличивается.

Если есть возможность снять карбюратор, также можно выполнить оценку работы заслонок и отрегулировать их.

• Нажимая на рычаги, открываются и закрываются заслонки. Их ход должен быть плавным. Рычаги должны соприкасаться с упорами. Заслонки обязаны закрываться плотно.
• Карбюратор (основание) нужно поднести к источнику света. Никаких зазоров видно не должно быть. Там, где заслонки прилегают, не должны наблюдаться нагар или след от их ударов.
• Положение заслонок меняется регулировочными винтами, которые расположены на торцах карбюратора.
• Переходные отверстия систем 1 и 2 камер должны находиться на возвышении от кромки заслонки примерно на 0,2…0,5 мм. В противном случае будет наблюдаться подтекание бензина, что слишком обогащает смесь.

Тонкости настройки дроссельных заслонок описаны в видео:

Настройка ПУ (пускового устройства)

Чтобы выполнить регулировку этого узла, необходимого для запуска холодного силового агрегата, нужно демонтировать карбюратор.

Как будет работать карбюратор, во многом зависит от того, как после срабатывания пневмокамеры будет приоткрываться дроссель 1 камеры и какой при этом образуется зазор воздушной заслонки. Первое значение устанавливается на уровне 0,9 мм (при помощи подгибания тяги), второе – вращательными движениями винта диафрагмы до того, как расстояние от края заслонки до стенки диффузора станет равным 5,5 мм.

Эти параметры практически не меняются во время эксплуатации автомобиля. Как правило, можно ограничиться их проверкой.

Для регулировки положения воздушной заслонки используется винт, ослабляя который, можно добиться большего ее открытия.

Зазор в дросселе первой камеры регулируется подгибанием тяги (изогнутой), для чего обычно используются плоскогубцы.

Данное видео дает полное представление о регулировке пускового устройства.

Как видно, настройка карбюратора ДААЗ 2107 1107010 достаточно легко производится своими руками.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;
• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;
• плохим состоянием диафрагмы пневмопривода;

• выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана. Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние.

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

• внешняя очистка устройства;
• визуальный осмотр узла, который может выявить некоторые проблемы;
• демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
• чистка воздушных жиклеров;
• при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2017, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

устройство, настройка расхода топлива, холостого хода + видео

Мотор в автомобиле является самым важным агрегатом. Однако он не заведётся без исправного карбюратора. Даже небольшой неточности в регулировке этого устройства будет достаточно для того, чтобы у водителя начались серьёзные проблемы. Но многие неприятности можно устранить самостоятельно, не прибегая к дорогостоящим услугам механиков из автосервиса. Ремонт карбюратора ДААЗ вполне осуществим в гаражных условиях.

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

• эконостат;
• насос-ускоритель;
• система поддержки топливного уровня;
• система поддержки холостого хода;
• система пуска мотора;
• жиклёры для воздуха и топлива;
• распылитель топливо-воздушной смеси.

Признаки неисправности устройства

Отказ в работе карбюратора может выглядеть по-разному. Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:

• двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
• мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
• слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.

Демонтаж узла своими руками

Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:

1. Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора.Шланг набора воздуха отсоединяется от терморегулятора
2. Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается.Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную
3. Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107.Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины
4. Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора.Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки
5. Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную.Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную
6. Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ).Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий
7. На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную.Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов
8. Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать.
   Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107
9. После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107.Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда
10. С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются.Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов
11. С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора.Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14
12. Карбюратор ДААЗ 2107 снимается со штатного места.После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Видео: очищаем дроссельную заслонку на ВАЗ 2107

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

1. Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается.Винты качества и количества топлива в карбюраторе ДААЗ 2107
2. Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

1. Сначала с карбюратора снимается верхняя крышка.Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка
2. За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм).Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А
3. Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
4. После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм).Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107
5. Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить.Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка
6. После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

причин и вариантов решения проблемы. Почему глохнет двигатель? Причины остановки двигателя и решения Почему глохнет инжектор ВАЗ 2107

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Рабочий карбюратор с правильно выставленными моментами зажигания и зазорами между контактами трамблера.

Регулирование режима согласно технической документации должно осуществляться с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта.Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными, вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или препятствие хода клапана в EPHH;
4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. забит воздушный фильтр;
6. подгорание контактов или неправильный зазор между ними;
7. некачественные свечи;
8. неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор разбирается и полностью разбирается с обнаружением дефектов и заменой неисправных деталей.

Следующий этап — диагностика, устранение выявленных неисправностей и настройка системы зажигания. Рекомендуется очистить контакты в распределителе мелкой наждачной бумагой, заменить свечи зажигания и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка трансмиссии

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, сдвинув ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вставлен датчик прибора, определяющий концентрацию угарного газа в выхлопе. Устройство включается и с него снимаются показания, характеризующие работу карбюратора.
2. При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без приспособления

Опытные мастера и водители регулируют силовой агрегат ВАЗ 2107 следующим образом:

1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — это режим работы двигателя, при котором нет нагрузки на коленчатый вал … Необходимо поддерживать минимальное количество сгорания топлива, чтобы двигатель не глохнул и не заглох. для перезапуска необходимо использовать энергию батареи.Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор). Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему нестабильный холостой ход — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для правильной настройки этого режима необходимо знать причины, которые могут быть следующими:

1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
2. Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
3. В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH. Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
4. Чрезмерное поступление воздуха. Проявляется в виде протечек в стыках деталей карбюратора или имеется пробой прокладки коллектора.
5. Высокая степень загрязнения воздушного фильтра.
6. Неисправность трамблера — сгорели контакты.
7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины. Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка.Это может произойти сразу после запуска или позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

• Неисправность принудительного холостого хода экономайзера;
• Утечки воздуха;
• Неправильная установка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик EPHX

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и прикручен к карбюратору сбоку.Это небольшой цилиндрический электромагнит, ввинчиваемый в устройство. На тыльной стороне клапана расположен контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления EPHH: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан.Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай — полная неисправность клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору … Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечки воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

1. Кривая опора
2. Неисправные прокладки
3. Дроссельная заслонка не закрыта

Чтобы убедиться в этой проблеме, нужно проверить цвет свечей зажигания и количество оборотов на холостом ходу. Если обороты завышены, а свечи имеют белый налет, значит смесь бедная, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с очистки стыков карбюратора с коллектором чистящим средством. дроссельная заслонка … Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение числа оборотов будет указывать на утечку воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые засасывается воздух.

Еще одна причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, ведь внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина. Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки.Проблема сразу уйдет.

Регулировка уровня поплавковой камеры

Это первый шаг в регулировке любого карбюратора. Именно от этой части будет зависеть расход и устойчивость двигателя. Уровень должен быть на номинальной отметке, установленной производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 — стоп; 4 — игольчатый клапан; 5 — шар запирающей иглы; 6 — отводная пробка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно накачать ручным топливным насосом, чтобы проверить заданный уровень. Номинал — уровень бензина, расположенный на половине наклонной поверхности. Если он больше или меньше, то отрегулируйте уровень поплавка, согнув регулировочные щупальца. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень.После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое главное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx. Для этого машину устанавливают на ровную поверхность, качественно и количественно ввинчивают винты до упора и выкручивают на четыре оборота, таким образом регулируются с завода.

Заранее нужно настроить лаунчер и полностью удалить его.Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном пуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества воздушно-топливной смеси. После этого нужно открутить или затянуть качественный винт, чтобы обороты стали максимально возможными. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись.Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, заключающийся в циклическом увеличении скорости с помощью качественного винта. Этот процесс может продолжаться очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить становится сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси.После этого следующую регулировку нужно будет заправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью ремонтного карбюраторного автомобиля, а в форсунке нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется настройка ХХ.

Зачем нужно регулировать обороты холостого хода карбюратора?

Карбюратор — это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход израсходованного топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Поэтому на карбюраторе необходимо регулировать обороты холостого хода при следующих симптомах:

• Двигатель необоснованный и довольно большой расход топлива … Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, и бензин стал подливаться. кончатся довольно быстро.
• Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.К тому же на низких оборотах может не быть тяги, глохнет двигатель или есть зазоры в педали газа.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Виноваты топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и веская причина — мотор не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Перед тем как приступить к этой процедуре, нужно убедиться, что система зажигания работает исправно, топливные фильтры чистые и топливный насос исправен, только после этого можно приступать к регулировке холостого хода.

• Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После того, как двигатель прогреется, выключите его и найдите два винта на карбюраторе, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина к воздуху, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт контроля качества — на 3. Не забудьте снять всасывающий патрубок.
• Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Обратите внимание, что частота вращения двигателя на холостом ходу зависит от сезона. Летом он не должен превышать 900, а зимой — 1000 об / мин.

Видео — Простая настройка ХХ своими руками

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не держит холостой ход: как справиться с проблемой

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу … Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стихи — уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

1. Демонтируйте датчик вместе с защитным кожухом.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоведущий изогнутый провод).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они, как правило, могут работать малоэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия форсунок из-за износа;
• Износ оси демпфера, ограничивающий его ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

1. Отрегулируйте плавающее положение, как описано выше.
2. Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота винт «качество» и 3–4 оборота для винта «количества».
3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
4. Запустить и прогреть двигатель до 90 ° C

1. Используйте винт «качества», чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
2. Используйте винт «количества», чтобы установить более высокую скорость, примерно 80-90 об / мин.
3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800–900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности водителя и пассажиров.Причин несколько.

Глохнет на холостом ходу:

• выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• неисправность датчика положения дроссельной заслонки.

Стойки в движении:

• отключение подачи топлива или воздуха из-за грязного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Разобрать устройство, не снимая контактов, или подключить их после разборки. Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

1. Снимите датчик.
2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
5. То же и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
6. Соберите в обратном порядке.
7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Регулировка холостого хода ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой. , то расход топлива этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, нужно сначала научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, воздушная заслонка при регулировке холостого хода должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля не всегда проста для новичка, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как произвести регулировку без этого устройства, см. Рубрику: «Регулировка холостого хода без газоанализатора»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не получается правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, сотрите с них остатки сломанных втулок и затем вкрутите винты на место!

Регулировка холостого хода с помощью газоанализатора:

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при ее откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, обозначенный цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», вернув тем самым частоту вращения коленчатого вала в норму.После этого также рекомендуется использовать прибор для проверки содержания «СО» в выхлопных газах. Если необходимо отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «CO» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал плавно, а когда вы отпускаете ее, двигатель автомобиля не должен глохнуть. Если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 об / мин».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать винт состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко определить по тахометру)

Примечание!
Вращением этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании — наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), убедиться, что частота вращения коленчатого вала составляет «800 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Другой способ регулировки оборотов холостого хода, который вы можете увидеть на видео ниже:

Примечание!
Даже если вы посмотрите видео, советуем все равно прочитать статью, потому что она написана более подробно!

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Решение проблемы — это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта беда — банальная.

3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и реально выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может произойти.

Мотор глохнет на ходу — причины

1. Некачественное топливо — это первое, что приходит в голову большинству из нас, к тому же нужно начинать с этого поиск причины остановки двигателя на переехать.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно, после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

3. Топливный фильтр. Засоренный фильтр может прервать подачу топлива, из-за чего вы будете дросселировать, а двигатель глохнет на ходу. Достаточно устранить неисправность.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, и в итоге двигатель заглохнет. Чтобы устранить эту проблему, достаточно заменить воздушный фильтр.

5.Неисправный бензонасос — второй «подозреваемый». Если с топливным насосом не все в порядке, то автомобиль будет вести себя так, глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор.Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора и, как известно, долго не прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках. Если вы в этом не сильны и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно без толку заменить пол машины набрав…

Почему

глохнет двигатель на горячем, не заводится хорошо прогретый?

1. Первая возможная причина -. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя.Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и высвободит излишки испарения. Следует отметить, что проблемы с горячим запуском также могут быть следствием аналогичной проблемы, только по причине неисправности топливного насоса или топливопровода.Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе создают воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что, когда вы пытаетесь запустить двигатель, стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы находитесь в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям.Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея по причине, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.

Неисправности силового агрегата и его обвеса разного характера, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина «шагающих» оборотов ТНВД ВАЗ 2107/2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают «плавать».

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

1. Откручиваем два винта и вытаскиваем датчик из основания, не касаясь поверхностей активного элемента (ток погнутого провода).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они, как правило, могут работать малоэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ 2107/2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает.Это решение сомнительно, если карбюратор сильно загрязнен.

Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия форсунок из-за износа;
• Износ оси демпфера, ограничивающий его ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ 2107/2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимите ее с верхней крышки карбюратора (ее необходимо снять). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора состоит из нескольких этапов:

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль глохнет

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

• Выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

• отключение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Разобрать устройство, не снимая контактов, или подключить их после разборки. Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не «заморачиваться» и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией. :

1. Снимите датчик.
2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
5. То же и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
6. Соберите в обратном порядке.
7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Карбюратор, шпилька.

Всем привет.

Для начала определитесь, какая проблема с топливом или с зажиганием. а потом даже меняешь все подряд. когда глохнет и не заводится проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. тыкай, слон плещется?

Скорее всего в трамблере это контактная группа, подшипник, конденсатор…

http: //site/russian/t1152337691.html

У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин продолжался и продолжался непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!

Всем привет.

Автомобиль начал глохнуть на ходу (при заклинивании передачи, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
Через день-два «посильнее» заглохло (там же). Не запускался ни минуты. Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина хочет сразу остановиться, это конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке.Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая. Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

Где копать? Не представляю (не специалист по ремонту).
Сохраните, иначе город поднимется из-за меня)

На карбюратор две основные причины: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

Последний раз редактировалось Michael Just Michael; 29.01.2017 в 17:13.

Всем привет.

Автомобиль начал глохнуть на ходу (при заклинивании передачи, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
Через день-два «посильнее» заглохло (там же). Не запускался ни минуты.Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, это конечно нельзя игнорировать). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая.Через пару дней опять запустилось. Сегодня заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

Где копать? Не представляю (не специалист по ремонту).
Спасите, а то город поднимется из-за меня)

Не дочитал до конца про фильтр и бензонасос. Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера 3-5 сек.фильтр должен быть заполнен !!!

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно запустить;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — обороты увеличились, стихи — уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

1. Снимите датчик вместе с защитной крышкой.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия форсунок из-за износа;
• износ оси демпфера, ограничивающий его ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Тем, кто использует газовые установки, следует знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

1. Отрегулируйте плавающее положение, как описано выше.
2. Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота винт «качество» и 3–4 оборота для винта «количества».
3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
4. Запустить и прогреть двигатель до 90 ° C

1. Используйте винт «качества», чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
2. Используйте винт «количества», чтобы установить скорость выше, примерно 80-90 об / мин.
3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если машина заглохла

Двигатель, который внезапно глохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

• выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• неисправность датчика положения дроссельной заслонки.

Прилавки на ходу:

• прекращение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Разобрать устройство, не снимая контактов, или подключить их после разборки.Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

1. Снимите датчик.
2. Просверлите пластиковую крышку сверлом 2 мм по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
5. То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
6. Соберите в обратном порядке.
7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств. Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Расход карбюратор дааз 2105.Регулировка карбюратора ваз

В 1980 году автомобильный завод в Тольятти выпустил новую модификацию бестселлера Fiat середины 60-х годов — ВАЗ 2105. Модель отличалась от своих предшественников более современным внешним видом, прямоугольными передними фарами, характерным угловатым внешним видом, новыми колесными дисками. не рассчитаны на установку колпаков, а также более комфортный салон и просторный багажник. В автомобиле были и технические новинки, одно из которых посвящено нашему сегодняшнему рассказу — карбюраторы ВАЗ 2105 Ozone.

Конструктивные особенности двигателя ВАЗ 2105

Конструктивно автомобиль ВАЗ 2105 практически не отличался от других моделей завода, за исключением некоторых изменений двигателя. Шумная приводная цепь распредвала заменена. Вместо него был установлен зубчатый ремень. В связи с этим, правда, не сразу в поршнях стали делать выемки, предотвращающие изгиб клапанов и разрушение днища поршня в случае обрыва приводного ремня.Также был доработан итальянский карбюратор 2105 1107010. Единственное, что их отличало от шестерки, — это установленный на них микровыключатель экономайзера. В течение пяти лет карбюратор оставался в покое, а с 1985 года было внесено еще несколько изменений.

Это был новый и прогрессивный карбюратор марки Solex, который получил название 21051 1107010. Тем не менее процесс регулировки и тюнинга карбюратора ВАЗ 2105 остался простым и понятным каждому автомобилисту.Некоторые из основных моментов, связанных с настройкой, мы рассмотрим сегодня.

Регулировка дроссельной заслонки и уровня топлива в поплавковой камере

Первая и самая простая, но самая важная регулировка карбюратора — это регулировка положения дроссельной заслонки … Ее положение напрямую влияет на работу системы. холостой ход, вот почему. Дроссельная заслонка карбюратора 2105 перекрывает диффузор не полностью, а с зазором 0,5 миллиметра. Это сделано для того, чтобы система холостого хода работала стабильно и автономно, а переход двигателя с холостого хода на низкие обороты происходил без сбоев.Демпфер регулируется винтом, расположенным сбоку от винтов регулировки холостого хода. с помощью этого винта ход заслонки ограничен, и она не может полностью закрыть диффузор, давая системе холостого хода воздух, необходимый для работы.

Не менее важным моментом регулировки карбюратора ВАЗ 2105 является регулировка уровня топлива в поплавковой камере. Уровень топлива в камере влияет на обогащение смеси бензином и всегда должен оставаться стабильным при любом расходе топлива, на любой скорости и при любой нагрузке.Слишком низкий уровень в камере приводит к работе двигателя на обедненной топливной смеси, в результате двигатель не может развивать полную мощность … При этом в фильтре слышны хлопки, возможны детонационные процессы, а также часто наблюдается перерасход топлива.

Поплавковая камера и поплавок карбюратора 2105 Озон

Доступ к поплавковой камере открывается после демонтажа верхней крышки карбюратора. Контроль состояния поплавковой камеры заключается в проверке:

• поплавок на пробой;
Игольчатый клапан
• ;
Сетчатый фильтр
• ;
• Состояние жиклеров.

Поплавок должен свободно перемещаться по оси, не болтаться, он должен располагаться без перекосов и задиров. Расстояние от прокладки крышки карбюратора до поплавка должно быть 6,5 мм. Регулировка осуществляется загибом специального язычка, которым поплавок закрывает игольчатый клапан. Клапан должен полностью перекрывать впускной канал и не выдуваться в закрытом положении. Сетка должна быть чистой, а в самой поплавковой камере не должно быть мусора и ржавчины, которые могут попасть вместе с топливом из бака.

Регулировка холостого хода ВАЗ 2105

Карбюратор Озон 2105 1107010 обеспечивает регулировку холостого хода. По паспорту автомобиль должен иметь холостой ход в диапазоне 700-800 об / мин. Регулировка выполняется только после проверки регулировки угла опережения зажигания, регулировки тепловых зазоров клапанов и на прогретом до рабочей температуры двигателе.

Скорость холостого хода регулируется двумя регулировочными винтами — винтом качества и винтом количества.Перед тем, как приступить к настройке, необходимо убедиться. уровень топлива в поплавковой камере правильный, карбюратор чистый, свечи исправные, топливо соответствует требованиям производителя. Прежде всего, дроссельная заслонка полностью закрывается регулировочным винтом.

Это может привести к остановке двигателя. В этом случае оба регулировочных винта ввинчиваются до упора, но без приложения силы. После этого винтом 1 выставляется примерное необходимое количество оборотов (немного выше нормы, 850-900 об / мин), а винтом качества смеси устанавливается необходимое содержание СО в выхлопных газах.После этого устанавливается паспортное количество оборотов.

Таким образом, вносятся корректировки в основные параметры карбюратора ВАЗ 2105 1107010 Озон. Контролируйте вредные выбросы, и удачи всем на дорогах!

Как вдохнуть жизнь в старые Жигули Жигулевская «пятерка» выпускалась с 1980 по 1995 гг. И пользовалась заслуженной популярностью. Основным силовым агрегатом, который устанавливался на автомобили этой модели, был четырехцилиндровый четырехтактный двигатель внутреннего сгорания рабочим объемом 1 л.29 литров, 1,45 литра и 1,57 литра. Для создания горючей смеси для двигателя использовались «Озон» отечественного производства, а также их модификации. Регулировку карбюратора ВАЗ 2105 своими руками мы рассмотрим в этой статье.

Итак, для начала поговорим о самом устройстве, предназначенном для смешивания в определенной пропорции воздуха и топлива, подачи полученной смеси в цилиндры двигателя и обеспечения стабильной работы двигателя на различных режимах. Это довольно точная и сложная единица.Следовательно, точное выполнение его функций зависит от строгого соблюдения параметров, установленных при его изготовлении и настройке.

Основные механизмы и системы

Для выполнения своих функций карбюратор имеет следующие системы и механизмы:

1. Система поддержания необходимого уровня топлива;
2. Система запуска и прогрева холодного двигателя;
3. Система холостого хода;
4. Основная система дозирования;
5. Насос ускорительный;
6. Система Econostat.

Три системы, перечисленные первыми, подлежат настройке. Регулировку рассматриваемого карбюратора ВАЗ 2105 можно произвести, не снимая его с автомобиля. Поскольку агрегаты автомобилей моделей 2105 и 2107 идентичны по конструкции и отличаются только диаметрами отверстий топливных и воздушных форсунок, таким же образом легко будет произвести аналогичную регулировку.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном устройстве обеспечивается поплавковым механизмом.

Регулировка поплавка

1. Запустить двигатель автомобиля и дать ему поработать 2-3 минуты на холостом ходу;
2. Снимите крышку карбюратора;
3. Проверить уровень топлива в поплавковой камере. Оно должно быть 28 мм.

В случае отказа мы выполняем следующие действия:

1. Измерьте и отрегулируйте расстояние между прокладкой крышки и поплавком, когда язычок поплавка касается шара игольчатого клапана. Он должен составлять 6,5 ± 0,25 мм. Отрегулируйте, сгибая язычок;
2. Проверить максимальный ход иглы клапана.Он должен быть 8 мм. Для проверки необходимо измерить расстояние между прокладкой крышки и максимально убранным поплавком. Оно должно быть 14 ± 0,5 мм. Устраняем отклонение воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка к нижней плоскости крышки. Выровняйте при нарушениях.

Если с помощью всех вышеперечисленных шагов не удается достичь стабильного уровня топлива (28 мм) в поплавковой камере, то игольчатый клапан необходимо заменить.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. Закройте воздушную заслонку за тяговую ручку, расположенную в салоне;
2. Убедитесь, что конец штока находится на конце канавки в спусковом штоке карбюратора. В случае нарушения устранить сгибанием тяги;
3. Снимите крышку и измерьте зазор между краем воздушной заслонки и стенкой патронника, когда спусковой стержень утоплен (стержень утоплен отверткой при отсоединенном стержне).Он должен быть 5,0-5,5 мм. Регулируем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Эти работы следует проводить на прогретом двигателе.

1. Винтом количества смеси довести двигатель до 850 об / мин;
2. С помощью качественного винта довести скорость до максимального уровня;
3. Уменьшите скорость до 850 с помощью числового винта;
4. Снова доведите качество винта до максимума;
5. Достигнув при этом 850 об / мин, затянуть качественный винт до момента «тряски двигателя»;
6. Откручивание качественного винта для достижения стабильной работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива летом не должен превышать:

• за городом по трассе при скорости 90 км / ч — 7-7,5 л на 100 км;
• в городском ездовом цикле — 8,5 — 9 литров.

Если эта работа вам не дается самостоятельно, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗа.

Регулировка карбюратора ВАЗ 2105 начинается с проверки уровня топливной жидкости в поплавковой камере. Чтобы понять, находится ли поплавок в правильном положении, необходимо использовать калибр. Для этого его устанавливают перпендикулярно крышке. Прокладка удерживается горизонтально вверх поплавками.

Базовые наладочные работы

Карбюратор и его компоненты

Опытные автомеханики знают, как отрегулировать карбюратор на ВАЗе. При повороте рычага заслонки против часовой стрелки закрывается последний элемент. Если этого не произошло, необходимо выяснить и устранить причину заклинивания пружины.

Для этого нужно нажать на шток карбюратора ВАЗ 2105 до упора. Заслонка откроется на 3 мм. Зазор регулируется винтом. Если заслонка открыта, то аналогичный элемент дроссельной заслонки 1-й камеры следует немного приоткрыть на 1,1 мм.

Холостой ход карбюратора ВАЗ 21053 регулируется винтами. Первое связано с количеством смеси, второе — с ее составом. Последний элемент закрывается заглушкой. Карбюратор ВАЗ 2105 1107010 20 можно отрегулировать на двигатель, прогретый до температуры 90-95 ° С.Также проверено:

• правильность регулировки газораспределительного блока,
• степень открытия воздушной заслонки,
• угол опережения системы зажигания.

Начать регулировку карбюратора ВАЗ 21053 нужно с установки частоты вращения коленчатого вала двигателя с учетом показаний тахометра при 750-800 об / мин. С помощью второго винта, отвечающего за состав смеси, в выхлопных газах необходимо получить соответствующую концентрацию оксида углерода, равную 0.05 янв., 2%.

Настройка карбюратора «Озон»

Часто «семерка» оснащается карбюратором «Озон». Настраивается данный агрегат по определенной схеме. Следует отметить, что замена игольчатого клапана предполагает регулировку уровня вещества в соответствующей камере.

После демонтажа крышки карбюратора ВАЗ 2105 нужно убедиться, что поплавок находится в свободном положении и может легко поворачиваться на оси. При этом нет дырок и вмятин, а стенка камеры не соприкасается.Проверяется герметичность седла игольчатого клапана, включая свободное движение шара в соответствующем отверстии.

Ремонтируем холостой ход

При регулировке карбюратора «Озон» держим крышку в вертикальном положении штуцером вверх. Следует учесть, что зазор между поплавком и прокладкой должен составлять 6,5 мм. Важным моментом в этом деле является касание язычка поплавка и мяча. При необходимости зазор изменяют. Для этого язычок загибается, а участок, контактирующий с шаром, должен располагаться перпендикулярно оси клапана.При соблюдении вышеуказанных условий кровля монтируется на прежнее место.

Регулировка карбюратора Озон для моделей 2107-1107010-20 предусматривает регулировку пневмопривода дроссельной заслонки 2-й камеры. Эта процедура выполняется при замене штока или мембранного привода. Стопорная шайба снимается, и шток отсоединяется. После поворота дроссельной заслонки 2-й камеры в вертикальное положение нужно будет ее нажать до упора. Затем ослабляется контргайка на штоке.Втулка удерживается на месте гаечным ключом. В этом положении шток скручивается или выворачивается, пока штифт рычага не совпадет с отверстием в штоке. Последний блок надевается на штырь и фиксируется стопорной шайбой. Затем стопорная гайка затягивается.

В процессе регулировки карбюратора Озон (а также карбюратора 2105) необходимо резко нажать на педаль газа, а затем плавно ее отпустить. Если этот процесс провести правильно, мотор сможет без сбоев увеличивать частоту вращения коленчатого вала.В случае снижения оборотов двигатель не должен глохнуть. В этом случае частота вращения коленчатого вала увеличивается с помощью винта. Завершающий этап процесса — установка заглушки. Разобравшись, как отрегулировать карбюратор 2105, можно приступать к работе.

Регулировка карбюратора ВАЗ 2105 — процедура довольно простая, но выполнить ее под силу далеко не всем владельцам этих автомобилей. Поэтому в сегодняшней статье мы рассмотрим устройство карбюратора ВАЗ 2105 и узнаем, как отрегулировать этот карбюратор.

Прежде всего, стоит отметить, что карбюратор нужно регулировать только на прогретом двигателе (охлаждающая жидкость должна иметь температуру в пределах 90-95 градусов). Зазор ГРМ уже должен быть правильно отрегулирован, что касается и угла опережения зажигания. В этом случае воздушная заслонка должна быть полностью открыта.

Устройство (схема) карбюратора ВАЗ 2105

1 — винт регулировки количества смеси;

2 — винт регулировки качества смеси;

3 — уплотнительное кольцо;

4 — пластиковая заглушка регулировочного винта.

Карбюратор ВАЗ 2105 регулируется винтом регулировки качества смеси, а также винтом регулировки количества смеси. В этом случае винт, обозначенный цифрой 2, закрывает пробку. Чтобы получить доступ к винту, его необходимо сломать.

Регулировка карбюратора ВАЗ 2105 — пошагово

1. Для начала нужно добиться частоты вращения коленчатого вала двигателя 750-800. Для этого используйте регулировочный винт количества смеси.
2. С помощью винта регулировки качества смеси (2) добиваемся содержания CO в выхлопных газах около 0.5-1,2 процента, сниженная до температуры 20 градусов Цельсия и 760 мм рт. Art., В этом положении винта регулировки количества.
3. Далее восстанавливаем частоту вращения коленчатого вала до 750-800 с помощью первого винта.
4. При необходимости восстановить содержание СО до уровня 0,5–1,2 процента, изменив положение второго винта.
5. После завершения регулировки карбюратора ВАЗ 2105 нужно резко нажать на педаль акселератора и отпустить ее. Если силовой агрегат увеличил частоту вращения коленчатого вала и не заглох, значит, все было сделано правильно.Если двигатель останавливается, необходимо с помощью первого винта увеличить частоту вращения коленчатого вала.
6. В отверстие для второго регулировочного винта необходимо установить пластиковую заглушку.

На этом установка и регулировка карбюратора ВАЗ 2105 подошла к концу.

С помощью этой несложной процедуры можно использовать все возможности карбюратора, в результате чего автомобиль будет расходовать меньше топлива. Кроме того, снизится уровень вредных выбросов. Известно, что при правильной настройке карбюратора ВАЗ 2105 расход топлива летом по трассе составляет около семи литров на 100 пройденных километров (при условии, что скорость 90 км / ч).В городе машина будет потреблять не более 9 литров. Для автомобилей ВАЗ 2105, на которых установлен экономайзер принудительного холостого хода, он может быть еще меньше.

Теперь вы знаете, как отрегулировать карбюратор ВАЗ 2105, осталось применить полученные знания на практике!

Если что-то непонятно, посмотрите видео ниже.

Регулировка карбюратора ВАЗ 2105 — видео

Многим начинающим механикам это очень сложно. Однако более опытные специалисты легко справятся с такой задачей, достаточно просто знать устройство автомобиля и последовательность действий, которые необходимо выполнить.Дело в том, что карбюратор отвечает за создание топливно-воздушной смеси, которая образуется при смешивании топлива с кислородом. После воссоединения компонентов разного состава все подается в камеру сгорания. В нижеследующем материале рассматривается регулировка карбюратора ВАЗ-2105. Узнаем обо всех преимуществах и возможностях адаптации.

Несколько слов об устройстве карбюратора ВАЗ-2105

Как показывает практика, с каждым годом спрос на карбюраторные силовые агрегаты снижается, а водители все чаще ходят.Связано это, конечно, не с личными предпочтениями автовладельцев, а с тенденциями, которые диктуют всему миру лидеры машиностроительной отрасли. С каждым годом на рынке появляется все больше и больше продвинутых машин, предлагающих обновленную начинку, которая может выполнять все больше и больше полезных функций. Наряду с улучшенными возможностями характеристики машин становятся превосходными.

Регулировка карбюратора ВАЗ-2105 до сих пор пользуется спросом в связи с тем, что карбюраторы, в отличие от форсунок, обладают рядом преимуществ, делающих их в некоторых случаях относительно эффективными.Автомобили, оборудованные карбюратором, даже в этот момент могут запустить двигатель за один оборот. Как правило, во впускном коллекторе скапливается небольшое количество паров, что способствует запуску двигателя при отрицательных температурах. Кроме того, такие автомобили, как ВАЗ-2105, оснащены отсосом, который способствует насыщению всей топливной структуры, увеличивает концентрацию состава кислорода и бензина, что способствует максимально быстрому прогреву двигателя.

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от слесаря ​​опыта, который был приобретен при разборке или перенастройке любой другой топливной системы … Даже не имея представления о конструкции карбюратора и его особенностях, не стоит самостоятельно следуйте всем приведенным ниже рекомендациям.

Если владелец отечественного автомобиля не умеет настраивать, и надеется только на себя и строгое соблюдение инструкции, он должен понимать, что неграмотное изменение каких-либо параметров агрегата может сильно усугубить имеющуюся неисправность или даже грозить поломкой Устройство.В противном случае человек, знакомый с настройками карбюратора, легко и быстро устранит проблемы.

Кстати, регулировка карбюратора ВАЗ-2105 помогает максимально улучшить параметры, связанные с работой автомобиля, одновременно снизить расход топлива и максимально увеличить производительность двигателя. Оптимизация технических качеств мотора, как показывает практика, не скрывает губительного воздействия на агрегат. И в то же время рекомендуется специалистами как обязательная процедура, гарантирующая достаточно долгую и бесперебойную работу мотора.

Первое, что необходимо сделать автомобилисту, не умеющему регулировать карбюратор на ВАЗ-2105, это откалибровать количество оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое бы достигало 800 ед / мин. Чтобы осуществить этот процесс, вам придется найти специальный винт, с помощью которого регулируется количество оборотов. Затем его нужно затянуть до максимума, а затем снова ослабить на три оборота (в противоположную сторону).

1 — винт количества, 2 — винт качества

Вторым этапом, который регулирует настройку карбюратора, должно быть изменение CO 2. Для нормальной работы устройства необходимо регулировать количество углекислого газа. Это действие помогает реализовать качественный винт. Его следует вкрутить на полную, а потом открутить на 4 витка. Благодаря такой манипуляции можно добиться увеличения концентрации бензина.

Если автомобилист решил самостоятельно отрегулировать карбюратор ВАЗ-2105, ему не стоит забывать о необходимости прогрева силового агрегата.Поскольку без него невозможно будет выполнить все действия, описанные ниже.

Регулировка карбюратора ВАЗ-2105 предусматривает регулировку числа оборотов. Количественный винт также поможет в этом вопросе. Именно он сможет установить количество холостых оборотов. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы обеспечить стабильную работу двигателя, равную 750 об / мин. Автомобилисту следует максимально осторожно закручивать винт качества.Ввиду этого движения постепенно начнет увеличиваться скорость, которая через время немного упадет, что скажется на нестабильной работе силового агрегата. Как только автовладелец заметил нестабильную работу двигателя, необходимо снова вкрутить винт. Такие действия следует проводить до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, помогающий понять принцип регулировки карбюратора ВАЗ-2105, необходимо произвести настройку ХХ.Конечным шагом будет калибровка холостого хода с помощью винта до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105 и справился с этой задачей самостоятельно, он должен в обязательном порядке протестировать устройство. Для этого необходимо активировать силовой агрегат, максимально резко нажать на педаль акселератора и снять давление. Если регулировка неправильная, частота вращения коленчатого вала на некоторое время увеличится. В случае неожиданного отключения силового агрегата увеличьте скорость с помощью регулировочного винта.Затем нужно убедиться, что двигатель исправно работает в момент включения печки и света, увеличить нагрузку на максимум.

Регулировка карбюратора ВАЗ-2105 предусматривает необходимость проверки положения клапана. Этот элемент конструкции необходимо вдавить так, чтобы жиклер холостого хода соприкасался с разъемом. Не помешает смазать резиновый уплотнитель моторным маслом.

Кроме того, необходимо следить за тем, чтобы воздушная заслонка системы, отвечающая за холодный проход, располагалась в вертикальной плоскости.

Установить карбюратор на ВАЗ-2105 непросто; следует знать, что в момент регулировки винта до упора двигатель должен заглохнуть. Если двигатель работает стабильно, вам, скорее всего, придется увеличить обороты.

Если есть разрежение в трубке, расположенной между регулируемым устройством и распределителем зажигания, следует искать причину в ввинченном винте крепления дроссельной заслонки. Как правило, работа этого небольшого устройства может быть стабилизирована с помощью стопорного винта.Если все сделать правильно, заслонка не будет заклинивать диффузор, и появится хорошая герметичность.

Практически во всех устройствах, двигатель которых имеет объем не менее 1,5 тыс. См 3, электромагнитный клапан может располагаться там, где находится держатель топливного жиклера. В том случае, если такая деталь состоится, вам придется проверить работоспособность этого элемента и его электромеханическое состояние. Для этого необходимо включить зажигание, медленно снять и снова подсоединить разъем.Щелчки будут прямым доказательством работоспособности проверяемого объекта.

Специалисты сервисных центров рекомендуют с наступлением теплого сезона уменьшать количество оборотов до 800 единиц, а зимой увеличивать до 1000 об / мин. Грамотная регулировка карбюратора ВАЗ-2105 повысит КПД двигателя, особенно с учетом климатических особенностей.

Заключение

Все вышеперечисленные инструкции помогут даже механику-любителю самостоятельно, без дополнительных затрат на услуги квалифицированных специалистов, правильно и правильно отрегулировать карбюратор.После того, как все манипуляции были произведены, автовладелец должен протестировать агрегат и убедиться в исправности силового агрегата.

Лучшие цены и условия на покупку новых автомобилей

Кредит 4.5% / Рассрочка / Trade-in / 95% согласований / Подарки в салоне

Mas Motors

Карбюратор К 135: устройство и регулировка

Восьмицилиндровые бензиновые двигатели ЗМЗ 53 (их часто называют ГАЗ 53, хотя это неверно) использовались на огромном количестве различной техники: грузовые автомобили ГАЗ, автобусы ПАЗ и КАВЗ.Несколько версий двигателя продолжают выпускаться и в наши дни.

Система питания

Все двигатели ЗМЗ 53 комплектовались системой питания с карбюратором. Помимо этого устройства, в состав системы входили топливный насос, бак или система резервуаров для хранения топлива, фильтры и трубопроводы для связи узлов системы. Ниже мы рассмотрим общее устройство основного узла системы питания — карбюратора вертикального К 135.

общее описание

Данная модель пришла в 1985 году на смену модели К126.Появление нового устройства было связано с модернизацией семейства двигателей ЗМЗ. Корпус нового карбюратора не изменился, по сути изменились только сечения жиклеров.

На кузов добавлен штуцер вакуумного клапана системы рециркуляции ОГ.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочую смесь 4 цилиндров. На старых версиях двигателей был впускной коллектор с перекрещивающимися каналами на разных уровнях.Первая камера питала цилиндры 1, 4, 6 и 7, вторая — 5, 2, 3 и 8. Карбюраторные отсеки работали в соответствии с порядком развальцовки в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе был упрощен коллектор, и каждая камера отвечала за цилиндры своего блока. Это решение удешевило коллекционера. Но были неравномерные пульсации давления в карбюраторе К 135. Из-за таких пульсаций наблюдается разброс характеристик смеси в разных цилиндрах и при разном времени работы двигателя.Нового коллекционера можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что несколько сглаживает неоднородность смеси. Новый коллектор и карбюратор вместе с новыми головками блока цилиндров с увеличенной степенью сжатия и резьбовыми стенками впускных каналов позволили повысить топливную экономичность двигателей на 6-7%. При этом требования к октановому числу бензина не изменились.

Common Device

Схема карбюратора K 135 довольно проста. Фактически он представляет собой два независимых узла, собранных в один корпус и объединенные общей поплавковой камерой. Соответственно, есть две системы дозирования. К ним относится основной диффузор, в сужении которого находится топливная форсунка. Внизу находится смесительная камера, выход смеси из которой регулируется газовой заслонкой.

Заслонки имеют общую ось, что обеспечивает практически одинаковый объем воздуха, проходящего через камеры карбюратора.Ось амортизаторов связана с педалью акселератора автомобиля.

Система дозирования обеспечивает непропорциональную подачу топлива поступающему воздуху. Ключевым элементом системы является диффузор с узким каналом. Когда воздух проходит через него, создается пониженное давление, зависящее от скорости проходящего потока. Из-за этого явления топливо забирается через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без демонтажа карбюратора и осуществляется через резьбовые заглушки в корпусе поплавковой камеры.

Уровень топлива регулируется автоматически игольчатым клапаном и связанным с ним поплавком. На старых моделях карбюраторов в стенке камеры было контрольное окошко. Для поддержания состава смеси карбюратор К 135 снабжен системой компенсации с воздушным торможением топлива.

При низких оборотах воздушный поток слабый, а в дозирующем устройстве отсутствует разрежение. Для обеспечения работы двигателя в этом режиме используется система холостого хода.

Для наиболее полной реализации мощности двигателя и динамического разгона карбюратор К 135 снабжен экономайзером и ускорительным насосом.Из дополнительных систем стоит упомянуть пусковое устройство и ограничитель скорости мотора.

Настроить

Этот элемент авто достаточно прост в конструкции и не требует особого внимания при правильном использовании. Регулировка карбюратора К 135 включает настройку стартера, контроль уровня топлива в камере и настройку системы холостого хода.

При регулировке пускового устройства закройте воздушную заслонку, которая через тягу переведет дроссель газа в исходное положение.Зазор между газовой заслонкой и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в установке этого параметра и осуществляется с помощью регулировочной планки в приводе заслонок. Легкий запуск холодного двигателя возможен только при указанном зазоре.

Еще одним важным этапом регулировки карбюратора К135 является выравнивание топлива в поплавковой камере. Для этого измерьте расстояние между поплавком и плоскостью крышки. Оно должно быть 40 мм.Измерение проводится на снятой крышке в перевернутом состоянии. Регулировка расстояния производится загибом иглы привода иглы клапана. При этом на нем не должно быть повреждений или вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.

Ремонт

Демонтаж и ремонт карбюратора К 135 производится при повреждении деталей или сильном загрязнении устройства. Однако не стоит злоупотреблять стиркой и чисткой. Ведь есть риск забить каналы внутри карбюратора и нарушить соединения.

Одна из наиболее частых операций — промывка плавучей камеры. В этом случае удаляются только легко удаляемые отложения. Пыль, прилегающую к стенам, убирать не следует. Отложения в камере — следствие плохого состояния системы фильтрации топлива. Поэтому чистку следует совмещать с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние форсунок; при необходимости их следует промыть.Проверяется состояние поплавков (они двух типов — латунные и пластиковые), осей демпферов, ускорительного насоса. Все поврежденные детали следует заменить новыми.

Отдельно контролировать состояние поверхностей сопрягаемых частей корпуса. При необходимости их натирают о калибровочную пластину.

По окончании работ карбюратор собирают, регулируют и устанавливают на двигатель.

p>

Как отрегулировать карбюратор всех моделей ваз. регулировка карбюратора ВАЗ-2107.регулировка холостого хода карбюратора ваз

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в Интернете, но и в повседневной жизни.

В то время выпускалось очень много автомобилей этой марки, и недаром их в народе называли «советскими мерседесами» за надежность и дизайн. Из-за внушительного количества автомобилей с системой впрыска топлива они до сих пор не могут вытеснить их с наших дорог.Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долго будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. От него напрямую зависит преждевременный износ тех или иных деталей. Проверяет и при необходимости регулирует обороты холостого хода карбюратора ВАЗ, уровень топлива в поплавковой камере, калибрует форсунки или их пропускную способность, а также состояние и работу некоторых основных механизмов.Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 нужно проводить не реже одного раза в год. Желательно, чтобы эту работу выполнял специалист мастерской. Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого автопроизводителя аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля будет работать плохо, это приведет к большому расходу топлива, а значит, и к ненужным расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого из-за смешения топлива с воздухом образуется смесь, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов. Именно поэтому требуется постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска конвейера оснащался этим точным и сложным устройством марки «Вебер», выпущенным на Димитровградском автосборочном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате получается топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д. Проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Специалисты называют этот состав стехиометрическим. В нашей стране наиболее популярны карбюраторы серии «Озон», «Солекс» или «ДААЗ».Именно они используются в отечественных «семерках» и «восьмерках». Благодаря повсеместному применению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не обращаясь за помощью в фирменные сервисы. Некоторые автолюбители не только регулируют карбюратор ВАЗ 21083, но и ремонтируют его. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Он включает в себя точное дозирование топлива и воздуха.Это означает, что нужно регулировать карбюратор. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра пропускного отверстия, а также разницей между входным и выходным давлениями. Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость. Именно он лежит в основе регулировки карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив секцию, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов.Зная эту маленькую хитрость, многие автомобилисты пытаются увеличить мощность и одновременно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и более поздних марок начинается с процедур, внесенных в перечень его обслуживания. Во-первых, это стирка или чистка, что является обязательным по той простой причине, что с чистым прибором работать намного приятнее. К тому же чистящие элементы карбюратора очень положительно влияют на его работоспособность.При этом промывается сетчатый фильтр с поплавковой камерой и форсунки, как воздушные, так и топливные.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере. Для этого приготовьте специальный картонный шаблон от шести с половиной до четырнадцати миллиметров.

Затем, отвинтив крышку карбюратора, игольчатый клапан определяет наивысший уровень, медленно закрывая отверстие подачи топлива с помощью игольчатого клапана.Затем снятый колпачок ставится вертикально, чтобы держатель поплавка имел возможность касаться шара со стороны подпружиненного клапана, и только приближался и ни в коем случае не прижимался. Затем он отводится в обратном направлении и вставляется шаблон. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцати миллиметрам с очень небольшой погрешностью. В противном случае путем изгиба специального упора на рычаге поплавка устанавливается необходимое расстояние.

Проверить работу пускового устройства

Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной настройке работы механизма пускового агрегата.Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также выкройку из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью перекрывается его демпфер. При этом хвостовая часть тяги, соединяющей шток пускового устройства с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытости дроссельной заслонки. Для этого прибор снимается с машины. Затем на карбюраторе, уже находящемся вне автомобиля, против часовой стрелки поворачивают трехплечевой рычаг до упора. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальных условиях должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть тягу или переместить наконечник в другое отверстие.

Регулировка холостого хода

Правильнее доверить эту процедуру специалисту.Но если автовладелец уверен в своих возможностях и хочет сделать это сам, то газоанализатор с мультиметром ему точно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен иметь диапазон от восьмисот двадцати до девятисот оборотов в минуту. В этом случае в обязательном порядке необходимо предварительно отрегулировать угол опережения зажигания. Сначала подключите устройства. В этом случае мультиметр подключается к режиму демонстрации частот при работающем двигателе.Один щуп подключается к массе, а другой — к первичной обмотке катушки зажигания. Затем включают газоанализатор, его датчик предварительно вставляют в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количество смеси достигает желаемой частоты вращения: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А во время вращения винта качества перемешивания карбюратор ВАЗ 2106 регулируется, точнее регулировка количества СО в выхлопных газах, во время которой обороты двигателя тоже будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон» на ВАЗ 2107, например, создается ситуация, когда даже после нескольких посещений результат все равно не соответствует желаемому. В этом случае нужно обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества для топливной смеси ограничен максимальным углом поворота до пятидесяти градусов, а количество — до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока случайно не сбились заводские настройки автомобиля. Вам нужно снять эти две втулки и снова начать регулировку. И если все сделать правильно, то после резкого нажатия на педаль газа, а затем ее резкого отпускания, двигатель начинает очень четко набирать обороты. И после их сокращения не погаснет.

Калибровка струи

Вместимость этих частей ходовой части автомобиля напрямую влияет на состав горючих смесей.В этом случае отклонение от установленного производителем значения или параметров, калибров, диаметров жиклеров в сторону большего или меньшего не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. . При уменьшении форсунки жиклера или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгоном автомобиля. Вместимость этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцать градусов и под метровым давлением водяного столба.Со временем он меняется. Немного увеличивается проходное сечение жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газа через поршневые кольца этот параметр несколько снижается из-за образования смоляного покрытия в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора включает несколько регулировок. В частности, это касается и работы привода воздушной заслонки.Порядок работы следующий: сначала нужно снять воздушный фильтр авто. Затем, взявшись за ручку этого же лоскута, начинайте плавно перемещать его в противоположную от себя сторону. Делать это нужно до тех пор, пока он не займет вертикальное положение. Сама воздушная заслонка также должна быть в таком же положении. Если добиться этого не удается, то необходимо внести коррективы.

Удерживая втулку от проворачивания, а для этого нужно иметь под рукой гаечный ключ на 7 мм, ослабьте винт, через который фиксировалась тяга на воздушной заслонке.После откручивания деталь нужно затянуть в обратном направлении. В полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратном порядке заменяют и воздушный фильтр.

Типы карбюраторов

Опытные автомобилисты, водящие «жигули» не один год, знают, что карбюратор ВАЗ 21213, не доставляющий трудностей в настройке, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗ данной модели подходят аппараты из серии Solex.Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливовоздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобилей. В отличие от карбюраторов марки Ozon в Solexes, соединение дроссельных заслонок в его первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что на холостом ходу у них обычная система. Поэтому при регулировке карбюратора этой марки винт на количество смеси фактически открывает дроссельную заслонку в первой камере.

Заключение

В процессе эксплуатации карбюратор не требует регулярной внешней промывки. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность для реализации профилактических автособытий. И если, например, на «Жигули» седьмой модели карбюратор можно ремонтировать только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо регулировать клапаны. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может встать посреди дороги, и тогда без помощи эвакуатора железного коня домой не доехать.Именно поэтому вам будет намного проще потратить несколько часов, чтобы проверить это самостоятельно или отвезти машину на пункт техобслуживания.

Нюансы

Для внутренней очистки карбюратора при его регулировке использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в форсунки. Для ухода за этой составляющей шасси производители автомобилей производят специальные препараты. Некоторые опытные водители для этого и используют бензин или керосин, а также растворитель, иногда сжатый воздух.Просто очистив карбюратор, можно приступать к его регулировке. Прежде чем браться за столь серьезное вмешательство в его работу, необходимо убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или впрыска топлива, в которой может засориться фильтр тонкой очистки насоса. и т.д. И самое главное: несмотря на обширный и настойчивый захват автомобильного рынка инжекторными двигателями, экспертами по автомобилям и постоянными водителями, они по-прежнему предпочитают иметь карбюратор на борту своего «железного» друга.Ведь он — залог того, что машина заводится даже в самый сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Снятие и ремонт карбюратора. Ремонт карбюратора

Инструкция

Далее проверяем уровень в поплавковой камере. Отсутствие топлива или его недостаточный уровень свидетельствует о загрязнении крышки поплавковой камеры. Промойте и продуйте клапан.Он должен двигаться свободно. Как и сам поплавок. Для регулировки поплавка снимите крышку и прокладку карбюратора и переверните ее. Если поплавок сместился в сторону относительно отпечатков стенок камеры (он должен оставаться на прокладке), проведите поплавок по центру, утончая язычок. Если поплавок поврежден или теряет твердость, замените его.

Установите желаемый уровень топлива с помощью язычка, регулирующего уровень топлива. Вместе с этим отрегулируйте ограничитель положения, чтобы отрегулировать ход иглы клапана.Отверстия, которые появляются в поплавке, затягиваются бензостойким клеем. Пусковое устройство карбюратора может быть автоматическим или полуавтоматическим, которое не требует промывки. А может быть, простой, который требует промывки бензином или ацетоном и продувочным воздухом.

Снимите крышку поплавковой камеры и прочистите каналы и жиклеры сжатым воздухом, а затем промойте их бензином или ацетоном. Сняв корпус воздушного фильтра, снимаем корпус системы холостого хода эмульсионного гибера.Иногда для этого приходится отключать идущий к нему провод. Когда на гибелярах образуется результирующее вещество, очистите их от этого вещества острым деревянным инструментом, смоченным в бензине или ацетоне. Не используйте металлические инструменты — они повредят форсунки. Проверить диафрагму. Если он изношен, замените его.

Проверьте все соединения карбюратора. Точные места, в которых может быть воздух, можно определить по мыльной пене. На месте всасывания воздуха в пенопласте появится окошко. Точные места, в которых обнаруживаются утечки топлива, по следам бензиновых уклонов и по следам сажи.Фундамент в поддельной сушилке для топлива протрите его, чтобы более точно обнаружить утечку. Затяните гайки крепления карбюратора — это поможет справиться с большинством протечек. Гайки поднимаются плавно, избегая перекоса фланца. Если утечки не устранены, замените прокладку в подтексте или на месте всасывания.

Насос накачки Также промыть ацетоном или бензином, продуть сжатым воздухом. Проверить легкость передачи шара в распылителе и детали диафрагмы и рычага. Устраните гостиницы.Проверить плотность регулировки прокладок и уплотнителей. Неисправные детали заменить. Проверить наличие проема экономайзера. По всей длине его толкатель должен быть установлен не меньше. При необходимости замените диафрагму.

Принцип работы карбюратора любой модели и фирмы одинаков. Известный принцип Вентури основан на своей работе, вещество с низкой плотностью, но с высокой скоростью, при определенных условиях увлекается более плотным веществом.

Основание карбюратора представляет собой смесительную камеру, в которой воздушный поток, который движется от фильтра к впускному коллектору, создает выброс в распылителях.Благодаря этому топливо попадает в камеру и смешивается с воздухом, превращаясь в топливно-воздушную смесь. Скорость воздуха, проходящего через смесительную камеру, зависит от частоты вращения двигателя и. Чем выше частота вращения двигателя, тем сильнее нагнетание во впускном коллекторе, чем меньше нажимается педаль газа, тем меньше воздуха проходит через смесительную камеру.

Дополнительные карбюраторные системы

Такая примитивная конструкция карбюратора хорошо работает только при малых оборотах двигателя и положении дроссельной заслонки.При увеличении нагрузки на двигатель или изменении положения заслонки состав топливно-воздушной смеси перестает соответствовать режиму работы двигателя. В результате падает мощность, увеличивается износ деталей двигателя и расход топлива. Для улучшения работы карбюратора на переходных и отличных от оптимальных режимах используются различные системы, регулирующие подачу топлива в камеру смешения.

При резком нажатии на педаль газа скорость движения воздуха через смесительную камеру, а также объем топливно-воздушной смеси, поступающей в каждый из цилиндров, резко увеличивается, но «трубка Вентури» не успевает подать необходимое количество топлива из-за большой инерционности всей системы.Поэтому за короткий промежуток времени, пока слив в форсунках не заставляет топливо проходить через форсунки, смесь сильно окупится.

Такая смесь намного быстрее сбалансированной, поэтому вместо плавного сгорания на всей столешнице происходит взрыв. При таком сгорании топливно-воздушной смеси выделяемая тепловая энергия не может быть эффективно преобразована в крутящий момент коленчатого вала, поэтому выхлопные газы начинают искать выход из цилиндра.Это приводит к перегреву и разрушению клапанов и поршней, прорыву большого количества газов в картер и снижению компрессии мотора.

Для компенсации недостатка топлива используют ускорительный насос, впрыск топлива, количество которого прямо пропорционально скорости и углу открытия дроссельной заслонки. Благодаря тому, что топливо впрыскивается непосредственно в камеру смешения, оно эффективно перемешивается с воздухом и обеспечивает необходимое соотношение топливовоздушной смеси.

При запуске холодного двигателя топливно-обмоточная смесь несколько иная, чем в теплом двигателе, поэтому пусковое устройство установлено в карбюраторе. Он ограничивает подачу воздуха в смесительную камеру и увеличивает открытие дроссельной заслонки, из-за чего смесь повторно вводится

При почти закрытом дроссельном клапане, поэтому образование смеси в этом режиме отличается от обычного. Воздух и топливо через форсунки холостого хода проходят через каналы внутри карбюратора в пространство непосредственно за дроссельной заслонкой и смешиваются во впускном коллекторе.Также на карбюраторе установлен экономайзер форсированного холостого хода, который перекрывает подачу топлива при оборотах двигателя более 2500 тысяч в минуту и ​​не нажатой педали газа. Нажатие на педаль газа определяется с помощью микровыключателя, прикрепленного к устройству привода дроссельной заслонки. От микровыключателя сигнал поступает в контроллер зажигания, который сравнивает обороты двигателя и положение педали газа и отключает экономайзер, из-за чего прекращается подача топлива.

• Система регулировки уровня топлива

Для обеспечения необходимого соотношения топливовоздушной смеси необходимо отрегулировать уровень топлива.Ведь работа трубки Вентури зависит как от скорости воздуха, так и от давления топлива в области жиклеров, что в свою очередь зависит от уровня топлива в поплавковой камере. Система контроля уровня топлива состоит из поплавкового и игольчатого клапана. Чем больше уровень топлива в камере, тем выше поднимается пластиковый или металлический поплавок. Подает топливо в камеру, когда его количество достигает необходимого уровня, поплавок перекрывает клапан и подача топлива прекращается. Когда уровень топлива уменьшается, поплавок опускается и открывает клапан, возобновляя подачу топлива в камеру.

Состав топливовоздушной смеси при устойчивом положении дроссельной заслонки и неполной нагрузке на двигатель зависит от основной системы дозирования. Он состоит из воздушной и топливной кулачков, каналов, эмульсионной трубки (на некоторых моделях карбюраторов совмещены воздушные и топливные кулачки) и распылителя. Состав всех элементов основной системы дозирования зависит от состава топливовоздушной смеси и работы двигателя на большинстве режимов. В двухкамерных карбюраторах используются две системы дозирования — первая и вторая камера.Вторая камера включается при нажатии педали газа более чем на 2/3, ее основная система дозирования подает более обогащенную топливно-воздушную смесь, это необходимо для обеспечения большой мощности двигателя и предотвращения детонации топлива при высоких нагрузках на двигатель.

Как может быть причина неисправностей карбюратора?

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива качественная очистка воздуха и соблюдение теплового режима, правильная регулировка зажигания и исправность автомобильного масла системы срок службы до ремонта карбюратора или технического обслуживания может составлять десятки лет.Но на самом деле все оказывается не так. Не соответствующее химическому составу и даже плохо очищенное топливо приводит к закупорке бойниц и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Плохая очистка воздуха приводит к засорению воздухозаборников и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к коррозии пластикового поплавка. Смесь бензина с водой представляет собой безудержную насадку различных бактерий, которая выделяется из металлического поплавка, каналов и корпуса карбюратора.Неправильно работающая маслосистема приводит к тому, что вместе с выхлопом из головки с картерными газами в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме малых нагрузок, то воздушным потоком не удается выдуть масло дроссельной заслонкой, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, что отрицательно сказывается на качестве и составе топливовоздушной смеси.

Диагностика и ремонт карбюраторов

Если двигатель стал терять мощность, он некорректно или нестабильно работает, в первую очередь необходимо заменить воздух и. Если это не помогает, нужно проверить состояние мотора — измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отсоедините минусовую клемму от аккумуляторной батареи, отсоедините все провода, шланги и трубки от карбюратора. Осмотрите корпус карбюратора на предмет утечки топлива и трещин. Отсоедините дроссельную заслонку и систему запуска двигателя (всасывающий трос), а также подключив их к тягу. Несколько раз быстро и до упора повернуть привод дроссельной заслонки, при этом наблюдая за ускорительным насосом распылителя. Из носика ускорителя в смесительные камеры должна идти тонкая равномерная струя бензина.Если это не так, необходимо промыть и продуть распылители и снова проверить. Если бензин не появился, необходимо заменить сальники ускорительного насоса.

Открутите винты верхней крышки и осторожно, стараясь не повредить поплавок (поплавки), снимите ее. Проверьте уровень топлива с помощью циркуляционного кольца. Оптимальный уровень, методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверить работу игольчатого клапана, для которого предназначена сливная трубка для пальца, надуть деталь и переместить поплавок вверх-вниз.Если при подъеме поплавка клапан закрывается, значит, это правильно. Если нет, вам необходимо заменить его.

Используя шприц, откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Снимите воздушные и топливные жиклеры. Посмотрите просвет, лунки должны быть ровными, без наростов. Откручиваем гайки крепления узла и снимаем карбюратор с впускного коллектора. Прикрепите леску к краю подошвы карбюратора вдоль, поперек и по диагонали, чтобы определить неровности.Если изгиб подошвы превышает 0,1 мм и может быть отмечен на просвете, карбюратор (или только нижний) подлежит замене.

Осмотрите дроссельную заслонку, открывая и закрывая ее. При наличии грязи или следов масла необходимо тщательно промыть весь карбюратор. Если заслонка шлет при открытии и закрытии, необходимо заменить весь карбюратор или только низ. Осмотр демпфера может производить только квалифицированный карбюратор в мастерской, любая попытка самостоятельно починить этот узел приведет к его полному выходу из строя.

Промывка карбюратора

Для промывки лучше всего использовать картриджи с названием «». Выкрутите все жиклеры, включая холостой ход, снимите ускорительный насос, поместите обе половинки карбюратора, все форсунки, эмульсионные трубки и жиклеры в ванну, наполненную бензином на 1 см. Тщательно залейте все каналы «Очиститель карбюратора» и оставьте на 5-6 часов. После этого промойте корпус карбюратора зубной щеткой и бензином, выньте из ванны и продуйте сжатым воздухом. После этого тщательно продуть каналы сжатым воздухом.Используя «очиститель карбюратора», промойте все отложения с помощью дроссельной заслонки, ополосните и промойте все каналы, распылители, трубки и жиклеры. Не используйте для чистки спички или зубочистки, используйте только «очиститель карбюратора» и, при необходимости, тонкую медную проволоку. Просушите каналы и дроссель сжатым воздухом. Заменить прокладки между карбюратором и впускным коллектором. Сначала установите днище (благодаря этому гайки закручивать намного проще), затем вставьте все жиклеры (не путайте их), ускорительный насос, прокладку и верхнюю часть карбюратора.Затяните болты и заглушите все трубки и упор.

От того, насколько качественно отрегулирована подача топлива в цилиндры, зависит нормальная работа двигателя. Это не может быть сделано путем правильной настройки карбюратора, не может быть ни один автомобилист. Так как не всем удачно разнесена система питания карбюраторного двигателя.

Но если у вас есть хотя бы поверхностные познания, то черновую настройку произведите без труда. Более тонкие приспособления лучше доверить профессионалам, что собаку съела в этом деле.

Неплохой выход из сложившейся ситуации — самостоятельная проработка всех тонкостей настройки карбюраторов. Это актуально для случаев, если рядом нет грамотного мастера. Вам потребуется разобраться в принципах работы карбюратора ВАЗ 2101, чтобы знать назначение всех жиклеров в системе подачи топлива, так как от них напрямую зависит качество смесеобразования.

Настройка карбюратора ВАЗ 2101 необходима для того, чтобы ваш двигатель работал в штатном режиме.От того, как он работает, зависит не только его мощность, КПД, расход бензина, но и важнейший ресурс. Радует то, что карбюратор не требует частой настройки.

Очистите все каналы, промойте, установите новые жиклеры, а дальше нужно только вовремя менять топливный и воздушный фильтры, чтобы карбюратор работал максимально корректно. К сожалению, запчасти на рынке не всегда хорошего качества. Поэтому время от времени в системе впрыска топлива могут возникать какие-то неисправности.

Завтрак копейк карбюраторный

А теперь стоит задуматься, какие могут быть проблемы в карбюраторе. Если вдруг двигатель начинает нестабильно работать в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, винить карбюратор не нужно. В частности, это актуально для тех случаев, когда такие симптомы стали резко проявлять себя, предпосылок для этого не было.

Если вдруг вышел из строя карбюратор, или какой-то узел, либо настройки сбиты, то смена режима работы не резкая, а плавная.Очень часто плавающая частота вращения холостого хода — это электромагнитный клапан, который установлен на карбюраторе ВАЗ. Если в вашей машине есть подобное устройство в своей конструкции, то для начала нужно его проверить.

Для этого отсоединяем провод идущий к нему, после чего он подаётся на вентиль плюс от АКБ. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключается к электроклапку. Если нет напряжений, происходит разрушение проводки от замка зажигания до электромагнитного клапана.

Также описанные выше симптомы могут проявляться в тех случаях, когда на электродах свечей зажигания имеется очень большой нагар. В результате для воспламенения топливовоздушной смеси просто не хватает искровой мощности. Если на электродах нагар, то нужно обвинить сам карбюратор. Дело в том, что он подает в камеру сгорания много топливно-воздушной смеси. Самая печальная причина этого — удлинение впускного клапана.

Но не промахивайтесь головой сразу, сначала попробуйте поставить уровень бензина в карбюраторе ВАЗ 2101.Необходимо правильно отрегулировать положение поплавка. Часто копейка начинает красться и чихать на больших оборотах коленчатого вала. Карбюратора здесь обычно нет. Причина кроется в подаче бензина. Диафрагма бензонасоса уже могла опасаться, но чаще всего стирается шток АЗС. Об этом можно прочитать в отдельной статье.

Как настроить карбюратор

Перед тем, как приступить к регулировке копеечного карбюратора, нужно убедиться, что все узлы, влияющие на нормальное функционирование ДВС, находятся в исправном состоянии.Проверить свечи, зазор между электродами, распределитель, катушку, высоковольтные провода. Кастомизируйте карбюратор на автомобиле ВАЗ 2101 только на рабочую температуру двигателя (85..90 градусов).

Но перед началом регулировок обязательно приобретите Ремкомплект на ВАЗ 2101. И обратите внимание, что этот ремкомплект точно соответствует вашему карбюратору. Если установлен «Солекс», то Ремкомплект для ДААЗ покупать не нужно. Конечно, цена этого набора не очень велика, но если вы получите неподходящий, придется немного побегать, обменяв на желаемый.Отсоедините трос, соединяющий педаль акселератора с приводом дроссельной заслонки. Сопло, соединяющее корпус воздушного фильтра с сапуном, тоже необходимо отсоединить.

Убедиться, что в шланге, соединяющем карбюратор с регулировкой угла опережения по щебню, нет разрежения. Теперь нужно отрегулировать качество смеси. Поочередно закручивайте винты, пока двигатель не начнет слегка заводиться. Теперь вам нужно добиться нормальной и максимально устойчивой работы. Для этого по очереди скручиваем качественные саморезы.Не делайте более одного оборота. Эта настройка исключительно по слухам, но нормально отрегулировать копеечный карбюратор таким образом можно.

Чтобы определить, насколько хорошо выполнена настройка, резко откройте дроссельную заслонку и сразу же закройте. Если обороты набираются резко, задержек нет, карбюратор настроен правильно. Но точнее покажет дальнейшую эксплуатацию автомобиля ВАЗ 2101. Убедитесь, сколько бензина расходуется на сотню километров пробега.Время от времени проверять состояние свечей зажигания, есть ли нагар, регулировать подачу воздуха в карбюратор автомобиля ВАЗ 2101.

Для полноценной работы с автоточками ваш браузер должен поддерживать JavaScript. Включите в настройках.

1. 5
   Москва, 2 проезд Перова Поля, 9
2. 5
   г. Москва, Каширское шоссе, 67С5
3. 5
   д.Дыдалдино, д.Дыдалдино, 54
4. 5
   г. Видное, ул. Школьная, 51
5. 5
   Мытищи, Ярославское шоссе, 115
6. 5
   г. Москва, Сосновая аллея, 4С3
7. 5
   Зеленоград, улица Панфилова, 28б
8. 5
   Москва, Варшавское шоссе, 45
9. 5
   г. Люберцы, улица Южная, 25Ас2
10. 5
    Мытищи, 1-й Рупасовский переулок, 6к6
11. 5
    г. Москва, ул. Авиаторов, 13с6
12. 5
    Москва, медицинский проездной, 3
13. 5
    Москва, Староватутинский проезд, 10с2
14. 5
    Москва, улица Нижнего Поля, 29с16
15. 5
    Москва, Мичуринский проспект, 31к7
16. 5
    Мытищи, проспект Новомытищи, вл5
17. 5
    Балашиха, МКР.Железная дорога, улица Пригородная, 131
18. 5
    Балашиха, Пригородная улица, 131 к вагону
19. 5
    Москва, Модельный перевал, 8с17
20. 5
    Балашиха, ул. Советская, 50
21. 5
    Москва, Варшавское шоссе, 170г, бокс № 30
22. 5
    г. Москва, ул. Ферганская, 13с1
23. 5
    г. Королев, ул. Пионерская, 1К1
24. 5
    Щербинка, Симферопольское шоссе, 16
25. 5
    Москва, Варшавское шоссе, 56
26. 5
    г.Щербинка, улица Люблинская, 7а
27. 5
    г. Москва, проезд по шоссе, 10к1
28. 5
    Балашиха, Пригородная улица, 131
29. 5
    Москва, Дубнинская улица, 83
30. 5
    Балашиха, улица Автозаводская, 50а
31. 5
    Балашиха, улица Рябиновая, 3с3
32. 5
    Московская область, п.Барвиха, Пушкинское шоссе, 41
33. 5
    село Мильково
34. 5
    Москва, улица Горбунова, 12к2с2
35. 5
    г. Москва, ул. Садовников, 11Ак1
36. 5
    Мытищи, Улица Стрелковая, Бокс 88
37. 5
    Москва, Остаповский проезд, 6С1
38. 5
    Балашиха, Носовыхинское шоссе, 26
39. 5
    Балашиха, улица Керамическая, 2а
40. 5
    Москва, Фестивальная улица, 50с1
41. 5
    Москва, Полярная улица, 39
42. 5
    г. Москва, ул. Ташкентская, 30с2
43. 5
    Одинцовский район, г. Одинцово, ул. Молодежная, 14к1
44. 5
    г. Москва, Профсоюзная улица, 145
45. 5
    Балашиха, проспект Ленина, 73
46. 5
    Москва, Варшавское шоссе, 265/90
47. 5
    Котельники, ул. Промзона Силикат, 9/1
48. 5
    г. Москва, ул. Новостаповская, д. 6Ас12,
49. 5
    г. Москва, ул. Катюранс, 22
50. 5
    Москва, Озерная улица, 46К2

Ремонт карбюратора ВАЗ в Москве — Цены

ВАЗ 2108 1996 г., ремонт карбюратора

Саша: свечи заливает и машина не заводится

• Драйв разобраться
• Ремонт от 1000 руб.
• Добрый день.
  Скорее всего, пригородный.
  Надо смотреть.
  Можно ненадолго занести водоросли, д.4, с.48.
  Давай сделаем.
• Добрый день, уважаемый клиент. Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время.Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады Вашим телефонным звонкам. С надеждой на сотрудничество, команда профессионалов Fit Service
.
• Смесь негорючая, нужна диагностика двигателя, приезжай

• ВАЗ 2107 2006 г., ремонт карбюратора

  Алексей: Нужно чистить карбюратор

  • Доброго времени суток!
    Мы не занимаемся карбюраторными автомобилями.С уважением, группа компаний АВТОГЕРМЕС!

• ВАЗ 2104 1998 г., ремонт карбюратора

  Денис: бензин течет по коллектору и переливается

  • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики по согласованию.
  • Здравствуйте Денис, подъезжайте к нам, помогите решить вашу проблему.
  • Денис: Напишите, пожалуйста, адрес
  • ул. Панфилова 28Б, для Центуриона, или для Иридиума
  • Доброго времени суток! Давай, разбирайся…
  • Доброго времени суток!


• ВАЗ 2109 1996 г., ремонт карбюратора

  Никита: Надо хорошо отрегулировать карбюратор, чтобы быстро ехал и не ел много топлива

  • Добрый день. Предлагаем приступить к диагностике вашего автомобиля. Эффект от диагностики 650 руб.
  • Добрый день. Может. Вызов.
  • Вы ставите LVA взаимоисключающие условия.
    Карбюратор ДВС. Быстрая езда = большой расход.Если вам нужны спортивные показатели от «девятки», то это дорогое и не очень нужное удовольствие.
    А если просто не хочется нормально работать двигателю из-за карбюратора, то причин достаточно. Приходите, вылечите.

• ВАЗ 2115 1999 г., ремонт карбюратора

  Юсиф: Полхо работает мелкий прогресс, часто блахнит

  • Добрый день, уважаемый клиент. Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги.Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%.Мы также всегда рады Вашему телефонному звонку. С надеждой на сотрудничество, команда профессионалов Fit Service.
  • 20 лет …. чего ты хочешь?
    Причин может быть много.

• Андрей: Регулировка топливной смеси карбюратором, подготовка к техосмотру.

  • Ремонтом и регулировкой карбюратора мы не занимаемся.
  • Андрей: Спасибо.
  • Здравствуйте, уважаемый Андрей!
    Спасибо за проявленный интерес к компании «АВТОГЕРМЕМ»!

    Входная цена диагностики к Вашему А / м ВАЗ 2106 1995 года составит 2 500 рублей, в зависимости от сложности работ стоимость может увеличиваться.
    Стоимость работ по получению диагностической карты составит 720 руб.
    С собой, есть документы: гражданский паспорт владельца, свидетельство о постановке на учет.
    Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, все осветительные приборы следует закопать.

    Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
    Приглашаем Вас посетить наш автосалон Lada AutoCheermes, расположенный по адресу: г. Москва, шоссе Энтузиастов, 59.
    Для гарантированного посещения нашего автосалона в удобные для Вас день и время и в удобное для Вас время мы предлагаем Вам воспользоваться услугами сервис-провайдера на полную сумму. номер телефона АВТОГЕРМЕМ.

  • Существуют ли они

ВАЗ 2104 2001 г., ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора

• Извините, не помогли
• Извините, не помогли
• Доброго времени суток!
  Наша компания не ведет работу с данными. С уважением, группа компаний АВТОГЕРМЕС!

• ВАЗ Ока 2003 г., ремонт карбюратора

  Андрей: Ремонт карбюратора, регулировка зажигания

  • Добрый день, уважаемый клиент.Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время.Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Также мы всегда рады Вашему телефонному звонку. С надеждой на сотрудничество, команда профессионалов Fit Service.

• ВАЗ 2106 1995, ремонт карбюратора

  Кирилл: Регулировка карбюратора

  • Карбюраторы не задействованы.
  • Добрый день, Кирилл, к сожалению, таких работ не выполняю, оборудования нет.
  • Кирилл, привет!

    От 500 до 1500 рублей
    Позвоните мне, скажите, что у вас более точная цена

    Меня зовут Максим
    Автосервис по ул. Вавилова 21

  • Доброго времени суток! Для уточнения возможности и стоимости работ — Телефон у нашего мастера
    Обращаем ваше внимание, что стоимость может отличаться от указанной на сайте.Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
    А также посетите наш веб-сайт и группу VC для получения дополнительной информации.
    https: //xn—-7sbbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997 г., ремонт карбюратора

Андрей: Регулировка карбюратора

При проведении ТО, ремонта возникает необходимость его полной разборки. Порядок разборки произвольный, но все же стоит придерживаться определенного алгоритма.Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и др.

Необходимые инструменты

Вам понадобится практически весь набор инструментов, представленных на странице. Он самый простой, никаких сложных устройств не потребуется. Второе условие — это чистота рабочего места, поскольку даже небольшое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимите карбюратор с двигателя автомобиля.

— Снимите верх (крышку) карбюратора, предварительно открутив крестовую отвертку, пять винтов крепления ее к корпусу.

Пятью винтами крепления крышки карбюратора 2108, 21081, 21083 Солекс

Сначала разбираем ее.

Снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Colex

— С помощью тонкого инструмента (2,5 мм) и легкого молотка выбить оси поплавков.

Снятие оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Снимите его и снимите поплавок.Работаем аккуратно, чтобы не повредить стойки крышки, в которой находится эта ось расширителя, а также не допустить деформации кронштейна поплавка.

— Снимаем картонную прокладку с «крышек».

Снято с крышки поплавка карбюратора, игольчатого клапана и картонной прокладки

— Намочите корпус игольчатого клапана.

Используем рожковый или накидный ключ на 11. Отсоедините корпус и его медное (или алюминиевое) уплотнительное кольцо.

Прикрытие корпуса игольчатого клапана от крышки карбюратора 2108, 21081, 21083 Solex

— поверните ключ на 13 электромагнитного клапана системы EPHX.

Извлечение электромагнитного клапана из крышки карбюратора

Снимите с него резиновое уплотнительное кольцо и металлическую манжету. Вынимаем топливный кулачок системы холостого хода.

— Разворачиваем ключом на 13, пробка топливного фильтра карбюратора.

Вытаскиваем с медным уплотнительным кольцом и сетчатым фильтром.

— Замачивание топливной арматуры.

Делаем ключ на 13. Вытаскиваем штуцер и его медное уплотнительное кольцо.

Фитинг с питанием от топлива и сетчатый топливный фильтр, снятый с крышек карбюратора Solex.

— Снимите рычаг управления воздушной заслонкой.

Для этого поворачиваем ключом на 14 болт его крепления к «крышке» и осторожно, стараясь не потерять, что под ней находится фиксирующий шарик, отделяем его. После этого вытаскиваем шарик и под ним пружинку-моглинку.

Снятие рычага управления воздушной заслонкой Solex

— Разобрать пусковое устройство.

Крестовой отверткой отверните четыре винта крепления крышек.Отводим назад, убирая при этом тяги на диафрагме зацепления со штифтом на рычаге и затем из пазов в корпусе прибора. Воздушную заслонку удобнее всего держать открытой. Снимаем крышку, диафрагму с грузом и пружину под ней.

Элементы пусковой установки карбюратора 2108, 21081, 21083 Солекс

— Снимите пружинный механизм привода воздушной заслонки.

— Снять воздушную заслонку карбюратора , открутив крестовой отверткой два винта ее крепления на оси.Если винты не откручиваются, сожмите их концы напильником. После этого ось свободно снимается с крышки.

Снятие медных пружин воздушной заслонки, снятие воздушной заслонки и снятие ее оси

Вся крышка разобрана.

Разбираем кожух карбюраторов 2108, 21081, 21083 Солекс

— Снимите резиновое уплотнительное кольцо на трубчатом канале системы холостого хода.

Резиновое уплотнительное кольцо на трубке топливного канала системы системы холостого хода

— Снять кронштейн крепления привода воздушной заслонки («SUPPOSE») , Отвергнув крестообразный вылет винта его крепления.

Снятие кронштейна крепления корпуса Карбюратор привода привода 2108, 21081, 21083 Solex

— Снимите воздушные форсунки основных систем дозирования вместе с эмульсионными трубками.

У карбюраторов семейства 2108 Солекс они конструктивно совмещены. Поэтому отворачиваем их шлицевой отверткой от эмульсионных колодцев.

Отвод воздушного масла с помощью эмульсионных трубок из эмульсионных ключей карбюратора 2108, 21081, 21083 Solex

— Вынимаем распылитель ускорительного насоса.

Для этого мы используем пену с прорезями под ее верхним носиком и осторожно подталкиваем вверх. Снимите резиновое уплотнительное кольцо с корпуса распылителя.

Снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Solex

— повернуть топливные жиклеры основных систем дозирования тонкой шлицевой отверткой.

Они расположены на дне эмульсионных колодцев. После поворота их можно достать оттуда зубочисткой или просто вытрясти.

Извлечение топливных домкратов ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их получить с помощью прохождения.

Снятие диффузоров

— Разбираем ускорительный насос.

Поперечно переверните четыре винта крепления крышек. Снимаем его вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединены, можно попробовать раскрыть их ножом.

— Разобрать экономайзер силового режима.

Накиньте три винта его крышек на корпус карбюратора. Снимите его, а также диафрагму и пружину. Расколотые пельмени переверните выключатель экономайзера и выньте его. Клапан экономайзера без надобности не трогать.

Economy Economy Elements Карбюратор 2108, 21081, 21083 Solex

— Снимите винт регулировки «количества» топливной смеси.

Отсоедините контакт провода от кончика винта после прорезания накипи.Замочите винт и снимите его вместе с пружиной, находящейся на нем. Откручиваем шлицевой отверткой винт держателя пластиковой проволоки и вытаскиваем проволоку из корпуса карбюратора.

Снятие винта регулировки топливной смеси с карбюратором 2108, 21081, 21083 Солекс

— Снимите сектор управления дроссельной заслонкой.

Открутите скрещенный винт крепления. Снимаем скобу, расположенную на секторе, удерживаем фиктивный сектор, с усилием отделяя его от рычага привода дроссельной заслонки.

Снятие сектора управления дроссельной заслонкой первой камеры

— Смочите топливную смесь канала «качества» топливной смеси из канала в корпусе карбюратора и, захватив его пинцетом, удалите оттуда.

Снимите с него резиновое уплотнительное кольцо. Иногда при завинчивании винта кольцо остается в канале корпуса карбюратора. Оттуда до него можно добраться на судне.

— Снять кулак привода ускорительного насоса с оси дроссельной заслонки первой камеры , отверните ключ на гайке 11 его крепления.Под кулачком есть специальная шайба, снимаем ее.

Снимите кулачок ускорительного насоса, кулачок

— Снимите дроссельные заслонки обеих камер карбюратора.

Откручиваем крестовой отверткой винты их крепления на осях. Если винты не отвернуты, то их концы открываются. Держите их небольшим напильником.

Снятие дроссельных заслонок обеих карбюраторных камер 2108, 21081, 21083 Солекс

— Выньте оси заслонок.

С первой оси камеры снимаем пружину и пластиковую втулку. Для снятия оси второй камеры используем отвертку и снимаем шайбу блокировки оси.

Дроссель оси снят с производства

1. Карбюратор 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Заглушки дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластиковая шайба.

8. Шайба металлическая.

9. Кулак ускорительного насоса карбюратора.

10. Гайка втулка в кулак шт.

11. Шайба стопорная оси дроссельной заслонки первой камеры.

Карбюратор весь разобран.

Сборку карбюратора Солекс производим в обратном порядке.

При затяжке винтовых соединений больших усилий мы не прилагаем, во избежание деформации или повреждения резьбы.

Примечания и дополнения

— Необязательно без надобности забивать жиклер системы холостого хода с крышки карбюратора, а также трубки подачи топлива эко-статуса и переходной системы второй камеры. Вы можете повредить их посадочные гнезда. То же касается и протяженных воздушных прокладок, прокладки пускового устройства, клапана усилителя мощности силового режима, установщиков системы вентиляции картера и системы отбора вакуума к корректору вакуума, слива топлива в бак.

— Если нет необходимости снимать воздушную заслонку карбюратора, не снимайте ее. При закручивании шурупов пилой можно повредить резьбу в осях. Кроме того, при установке заслонки отражается ее смещение относительно предыдущего положения, что приведет к неполному открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Все выше написанное относится к снятию-установке дроссельных заслонок обеих камер.Если вам все же придется их убрать, на всякий случай отметьте нашу исходную позицию.

Переработка карбюратора ВАЗ 2107. Установка баллонов дроссельной заслонки. Установка бензина на поплавковую камеру

назад → Установка бензопил → Установка карбюратора ВАЗ 2107. Установка баллонов дроссельной заслонки. Установка газолинии на поплавковую камеру

моделей ВАЗ 2107, в том числе и карбюраторные: Solex, Weber и Ozone, их катаньяган хинди наблюдает за людьми, делает все, что угодно.Gayunpaman, как и все, что вам нужно в мире, с помощью панахона, набрать карбюраторы и выбрать, сделать, и больше, что называется «нагружать» их, когда вы можете, когда хотите, чтобы в том, чтобы научиться этому кааламану и бесплатно.

Теория.

Принцип работы карбюратора из других источников, в зависимости от того, как это сделать, как никогда, не может быть больше, чем топливо-воздух, используется во многих других странах, где есть газ и топливо. на протяжении всей игры, когда вы делаете это прямо сейчас.Sa tingin ko ito ay malinaw na malayo !?

Mayroong tatlong uri ng карбюраторы: поплавковые карбюраторы — больше всего подходят пузырьковые карбюраторы — isang bihirang paglitaw.

Теперь используется карбюратор Ozone, который устанавливается на ВАЗ 2107. Если вы хотите установить карбюратор, нужно установить карбюратор и установить карбюратор на VAZ 2107.

на автомобиле VAZ 2107. ВАЗ 2107 карбюратор ау:
— Awtomatikong sistema walang ginagawa.
— Плавающая комната.
— Пагпапатулой на отключение на балбуле.
— Эконостат.
— Система дозирования.
— Балбула дроссельной заслонки.
— Управление газовым картером.
— Система обработки данных.

Установите карбюратор
— Используйте бомбу.
— Система Econostat.
— Пропускание паров бензина.
— Поддержка простоя.
— Поддержка для управления и загрузки.
— Форсунка (висит на бензине), диффузор, распылитель VTS, распылитель и эмульсия на трубе используется для дозирования.

Карбюратор может быть использован и работает. Bago magpatuloy sa pag-disassemble and paglilinis, iminumungkahi kong alalahanin an pangunahing kasabihan ng anumang auto mekaniko — «Huwag kang mag-utal habang tahimik ito,» nangangahulugang hindhati ka-dapungay is ma dapungy pum nauugnay sa isang pagkasira.

Паано позволяет использовать карбюратор ВАЗ 2107 с вашими камнями

1. Все, что вам нужно, это детальный контроль, все, что вам нужно, это больше, чем нужно, и вы можете выбрать любой из них.

2. Используйте эту функцию, чтобы создать зал и открыть комнату с плавающей запятой.

4. При работе — включение системы поплавка (1), управление (2) на холостом ходу (3).

Pansin Это новый карбюратор.

Фильтр с сеткой, который можно использовать в поплавковой камере, можно использовать только 60 штук.

Паано на улице

Ginagawa ito tuad ng sumusunod. Сделав ручной топливный насос и поплавковую камеру бензина, вы можете использовать его, чтобы отключить отсечку. Установите этот фильтр, чтобы использовать фильтр и его баллон. Dapat itong hugasan nang lubusan sa isang pantunaw, pagkatapos ay tuyo gamit ang naka-compress na Hangin.

Капаг нагружает двигатель на хинди, когда он работает или работает, или этот «хинди не может быть на педали», но с проблемой подачи бензина. Как это ни крути, этот сетчатый фильтр очень удобен.

Pansin Mahigpit na ipinagbabawal na punasan ang ilalim ng float room gamit ang isang fleecy or anumang iba pang basahan, dahil pagkatapos ng naturang paglilinis, ang mga hiblaibara na hindi nakatik ваши струи в течение всей работы.

Сильный поплавок содержит информацию о том, что происходит в последнее время в процессе сжатия.

Работа с высокой мощностью, используемая для работы с топливным насосом, не вызывает сомнений. Если вы хотите использовать карбюратор, вы можете использовать его в качестве поплавка. Сделайте так, чтобы множество настроек выполнялось после установки, выбирая все, что нужно для карбюратора, для работы в режиме ожидания.Sa kahit na kaunting pagtulo, ang karayomat balbula katawan ay dapat mapalitan.

Установка карбюратора ВАЗ 2107. Поплавковая система

Используется поплавковая система, общая сумма:

1. Установите поплавок, чтобы удерживать кронштейн. Это сделано для того, чтобы создать унифицированный поплавок.

2. Сусунод — отдых с радугой караёма. Установите камеру, сдвиньте ее на таби и убедитесь, что они держат вкладку на кронштейне.Он предназначен для создания надежной прокладки и поплавка, которая имеет диаметр 6-7 мм, более чем на хинди и на хинди. На расстоянии более 1-2 мм, это может быть больше, чем когда-либо.

Дистанция на карайом поплавка капаг и балбула на карайом дайпать на 15 мм. Это сделано на разобранном карбюраторе или непосредственно на двигателе.

Установлен карбюратор ВАЗ 2107. Система моделирования

Чтобы использовать всю систему, вы можете использовать фильтр, который вы хотите, чтобы сделать это в режиме реального времени и сделать это на своем компьютере. Если установить воздушную заслонку на 1/3, она будет установлена ​​на 3200–3600 минут. Установите воздушную заслонку и установите ее на 300 метров в год.

Установка карбюратора ВАЗ 2107

Для того, чтобы сделать все возможное, чтобы повысить температуру, изменить температуру, выбрать максимальное значение, совершенное в течение 100 часов, это число может быть достигнуто.са itaas ng pamantayan. Simulan the motor gamit the kalidad na tornilyo, ayusin ang rpm. Создайте малый сайт, опубликованный на нашем веб-сайте.

Карбюратор ВАЗ 2107 является лучшей упаковкой для кого-то из всех, что есть, работает в сети и в простой сети.Создайте этот татак на языке сабай-сабай, и на хинди для того, чтобы узнать, что такое «Мерседес советских панах», которые предназначены для того, чтобы их можно было найти и создать.

В зависимости от того, как это сделать, эти системы с системой впрыска топлива, сейчас, на хинди, вы можете использовать их из современных калорий. Если вы хотите, чтобы карбюратор ВАЗ 2107 и другие модели были заменены на более крупный план, он позволяет решить проблему с независимым водителем.

Para saan ito ginagawa

Карбюратор ВАЗ может быть очень малым, когда он работает с бензином, а также работает с двигателем.

Это может быть прямой перевод и напоминание о разных языках. Суриин, что делает, что нужно, чтобы карбюратор на холостом ходу ВАЗа, бензин в поплавковой камере, откалибровать струю или пропускную способность, и затем, чтобы проверить, насколько беспроблемный. mekanismo.

Как минимум, на нескольких карбюраторах, он всегда установлен для работы на воздушной струе. Карбюратор ВАЗ 2107 теперь очень удобен. В этом видео, вы можете увидеть и использовать его, чтобы получить плавающий карбюратор ВАЗ 2107.

Inirerekumenda, который делает ваши попытки на вашем сарили, предназначен для того, чтобы использовать их на профессиональном уровне.Это сделано с помощью карбюратора ВАЗ 2107 или других моделей, которые созданы для этого, и он настроен на настройку фортепьяно для лучшего звучания. В течение многих часов, когда вы найдете много инструментов для прослушивания музыки, вы получите прекрасную информацию на хинди, которая вам понравится.

Карбюратор, который вы используете на хинди, работает много, это может быть каждый раз, когда вы работаете с бензином, и не только, но и во многих других странах.Это звучит так, как будто это происходит, когда создается котсе, и этот ореол дает большой результат, который дает газолин в течение долгого времени, а его хинди дает такой результат, который дает много результатов. сейчас и другие вещи.

Сделайте это, чтобы увеличить скорость вращения и установить карбюратор.

Какой карбюратор?

Песенные песни разработаны для того, чтобы их можно было повесить на газе.В результате получается ореол бензина и зависит от различных соотношений. Эти данные, как установить карбюратор ВАЗ 2107, 2108, являются неотъемлемой частью всего, что необходимо для всего, что касается бензина, который может легко работать с грампластинками.

Наша композиция представляет собой стехиометрический профессиональный подход. В России популярны карбюраторные марки «Озон», «Солекс» или «ДААЗ». Сделайте это для российской G7 и G8.

Теперь вы можете найти карбюраторы ВАЗ 2108, ВАЗ 2107, вы можете найти их в гараже, на хинди, чтобы узнать больше о работе с маркой сербисей.Все детали на этом языке представлены только карбюраторами ВАЗ 2108, которые используются в различных системах.

Это дает возможность получить доступ к информации, полученной с помощью детальной информации, которая является малайской доступной, и в результате получается простой доступ к устройствам.

Югу от

Когда вы работаете в режиме ожидания. Этот аксион является лучшим натурой в профессиональном плане.Если вы знаете, что такое газовый анализатор с мультиметром, вы можете использовать его как и все, что вам нужно.

С видео на это, сасабихин на вас. Еще один карбюратор, еще один карбюратор ВАЗ 2107. Тингнан!

Выбор карбюратора на холостом ходу ВАЗ различных моделей создан для двигателя, который является наиболее подходящим.В этом режиме двигатель работает на скорости от 820 до 900 об / мин. В этом случае, когда вы знаете, что делать, это невозможно. Теперь, когда используются устройства. В этом случае мультиметр подключен к режиму настройки двигателя.

В том случае, если это устройство, оно подключено к нему, и оно работает с катушкой зажигания. Сусунод, есть газоанализатор, датчик данных, который не является одним из самых популярных. Карбюратор холостого хода ВАЗ 2107

Двигатель работает, в том числе в результате, после того, как он работает на ореоле, и его характеристики могут быть изменены: его ограничения на 820-900 минут могут быть изменены.

За счет торможения и обработки ореола, прослеживания ошибок, связанных с халипом, концентрацией окиси углерода в выхлопных газах, часто бывает много детей. Операция выполняется только через определенные параметры.

Minsan, когда карбюратор Ozone набирается, ВАЗ 2107, halimbawa, является одним из способов, как это сделать, это сделать все, что угодно, и в результате получится все, что есть на хинди.В этом случае, вы можете использовать специальные пластиковые втулки, чтобы сделать их поворотными. Сделайте это только с новым карбюратором.

Halimbawa, минимальное значение параметра, предназначенного для использования в течение длительного периода времени с максимальным углом наклона 50 градусов и числом 90 градусов. переводы на русский язык являются доступными на хинди.

Втулки Dalawang изготовлены и обновлены. Нажмите все, чтобы нажать там, нажмите на педаль газа, и попробуйте это хорошо, двигатель работает нормально. И вы можете использовать их на хинди и других языках.

Калибровка струи. Какая-либо конструкция ходовой части создана с использованием хинди-лайков, созданных в составе бензинового двигателя. В течение нескольких часов, этот параметр из халага или параметров драйвера, диаметра струи или пабаба, является большим, чем может быть больше, чем двигатель, который может быть изменен, чтобы управлять двигателем. sa fuel na natupok.

, это работает на нашем веб-сайте, в нем много натуральных статей.

Вы можете получить любую диаграмму панели приборов ВАЗ 2114. Сконфигурируйте этот материал!

Sa ito, может информация о том, как открыть глаза, чтобы сделать это из Алемании.

Находясь в сексе круизов, давая захватить или убирать пальцы, катанги и удушение дроссельной заслонки, они могут быть открыты.

Пропускная способность этого синусукирования трубопровода, который может быть измерен в течение минуты до 20 градусов, и в течение всего времени пребывания в ближайшем метро. Вы можете получить удовольствие от просмотра.

Этот самый большой реактивный самолет является очень богатым, он является регулярным поиском большого количества бензина. Как и все, что касается двигателя, который работает с заданным поршнем, этот параметр имеет большое значение, но в результате можно получить много, но много депозитов.

Привод воздушной заслонки. С помощью карбюратора можно использовать множество вариантов. Частично, это сделано для того, чтобы настроить привод на воздушную заслонку. Создание фильтров: вы можете использовать фильтр для обработки изображений.

Пусковой механизм, работающий с демпфером, может быть использован в качестве кабеля, который направлен на ваше имя.

Это просто танец на сандали, в начале пути.

Сейчас многие страны могут иметь превосходство над внутренними дорогами, где они находятся в России. Наслаждайтесь созданием технологий для отечественной автомобильной промышленности, которые любят все, что есть в Европе. В любом случае, вы всегда можете найти ВАЗ и его характеристики, если вы не знаете, как это сделать.

Сборка автомобилей ВАЗ 2107 с карбюратором на заднем колесе

ВАЗ 2107 очень удобная, компактная и компактная, а также компактная и компактная. Илан ай хинди пара рин инициип.Хинди это какатва на выбор и использование бензина, многие из них могут быть очень популярны. Есть пара карбюраторов, другие надежные драйверы могут быть использованы и очень похож на 2107, что делает его более сложным.

Все автомобили ВАЗ были созданы Вебером, Озоном и карбюраторами Solex. Карбюратор, который больше не существует, является карбюратором, который используется в большинстве случаев и во многих странах мира, из Малайзии и Союза, катаньяганов, которые вы знаете, как это сделать, на хинди.Gayunpaman, делает все возможное, чтобы найти карбюратор, дает возможность, надумихан, и использовать его. Для того, чтобы помочь вам, это самые разные места. Самый простой карбюратор ВАЗ 2107 — это карбюратор на ВАЗ 2107.

Карбюратор Ano ang isang

Какое бы то ни было устройство можно было использовать, если вы хотите, чтобы устройство было создано как карбюратор, и вы можете использовать его специально для этого.

Благодаря тому, что потоки, все, что вам нужно, делают все, что нужно, чтобы создать самое большое топливо-воздух, получить бензин и в любое время суток. Создавайте удобные, последние воздушно-топливные системы, которые используются, когда используются, когда они используются.

Mga карбюратор mismo уже может быть больше uri:

• Float — это лучший вариант и лаганап;
• Караём;
• Bubble — napakabihirang и хинди gaanong madaling ayusin.

В частности, карбюратор осон может быть установлен на ВАЗ 2107. Этот, хинди это сапат, чтобы не забывать об этом, вы можете использовать устройство для настройки, чтобы настроить карбюратор 2107

на ВАЗ 2107.

Установка карбюратора Ozone на различные модели ВАЗ. Это ДААЗ 2107-1107010, ДААЗ 2107-1107010-10, ДААЗ 2107-1107010-20. Эта установка устанавливается на ВАЗ 2107.

.

Таманг карбюратор ВАЗ 2107

• В этом году, полная инспекция всех бахагов является естественной, поисковой и обратной связью и другими элементами;
• Сетчатый фильтр установлен на поплавковой камере;
• Установить воздушные струи на линии;
• В зависимости от того, какие элементы, такие как поплавковая камера, спусковой механизм на холостом ходу, можно получить.

Установите все операции с карбюраторами на хинди.

Вы можете использовать элементы, которые можно использовать с сетчатым фильтром. Подходит для игры в плавучую комнату. Сетчатый фильтр создан на 60 километров.

Sinusuri и salaan

Используется для установки поплавковой камеры бензина с ручкой топливного насоса. Сделайте это, чтобы получить доступ к функции отключения и отключения.С помощью этого фильтра можно использовать любой фильтр и использовать разные фильтры. Dapat itong hugasan nang lubusan sa isang pantunaw and pagkatapos ay ganap na matuyo.

Двигатель работает на хинди там, где работает загрузка, работает без перерыва или работает только на хинди, а также может работать с педалью газа в любое время — без проблем с системой подачи топлива. Проблема может быть раскрыта.

Получить доступ к плавающей комнате с маламбоем на теле, для того, чтобы получить естественный доступ к телу.Вы можете управлять, сопла могут создавать множество проблем, решая проблемы.

Сделайте это с помощью сильной игры, которая поможет вам сделать это, и поможет сжать ее.

Gamit ang isang goma, kailangan mo ring suriin ang highpit ng karayom’s nakasara. Преследование бомбы может быть выполнено на топливном насосе в течение всего периода эксплуатации. Чтобы установить такой карбюратор, вы можете установить его, чтобы он был установлен.Чтобы сделать это, вы можете использовать его — нормальный, он должен быть установлен, чтобы установить карбюратор и сделать его двигателем для работы в режиме ожидания. Если вы хотите научиться чему-то новому, он научится палитану караёму, чтобы посмотреть катаван балбулы.

Установка поплавковой системы на карбюраторы ВАЗ 2107

Чтобы использовать поплавковую систему карбюратора, можно использовать несколько манипуляторов:

Перемещение поплавка.Какое бы то ни было, это может быть скобка. Сия ответственный для там и делает плавание плавать в силе плавания;

Наборы изображений являются надежными и надежными. Чтобы сделать это, установить камеру, вы можете использовать ее, а также установить кронштейн, чтобы узнать, как это сделать. Эта конструкция предназначена для того, чтобы сделать ее безопасным после установки прокладки крышки карбюратора и поплавка. Диаметр составляет 6-7 миллиметров.

С помощью баллона караема, его плавания и плавания на хинди можно добиться большего размера, чем миллиметр.

Манипуляции с поплавковой системой можно использовать в разобранном карбюраторе и не разбирать его.

Установить карбюраторную систему ВАЗ 2107

Чтобы использовать всю систему, можно использовать фильтр с фильтром, одновременно управлять котлом и переключать рычаг дроссельной заслонки на вас.

Установить воздушную заслонку с высокой скоростью вращения и скоростью вращения и скоростью вращения до минимума от 3200 до 3600.

Установите эти манипуляторы, увеличьте амортизатор, и они будут накапливаться в 300 раз больше, чем когда-либо.

Включение холостого хода на карбюраторе ВАЗ 2107

Для того, чтобы сделать это, вы можете сделать это, если хотите, чтобы сделать это, чтобы сделать это ограничение, и сделать это так, чтобы сделать его лучше всего.Включите этот, в течение длительного периода времени, когда двигатель работает. Эта программа доступна на хинди на одном языке, в ней, как и во всех смыслах.

Мас Моторс

На модели ВАЗ 2107, год 1982 года, карбюратор «Озон», «Вебер» устанавливался на «ДААЗ», а иногда и на «Солекс». Все, что мы говорим, есть ури далаванг сил, с разумным пониманием всех аппаратов.Лучший карбюратор на «Pito» — это карбюратор на «DAAZ». С помощью современных методов, на хинди это можно найти на любом другом языке, вы можете использовать самые разные методы в дизайне.

Карбюратор ВАЗ 2107, установленный на машине, отличается огромным количеством времени и является наиболее подходящим вариантом. Кадалашан, поиск и использование средств его достижения. Са катунайан, валанг кумпликадо дито. Этот багай представляет собой только самые важные инструменты, которые работают без какого-либо двигателя.Какая-то естественная вещь в этом искусстве использует карбюратор ВАЗ 2107 на вашем сари.

Просмотр записей

Во всех случаях, когда карбюратор используется, он работает в двух направлениях — работает с бензином на плавающем камаре … Он работает, чтобы работать в режиме ожидания. Кроме того, вы можете настроить параметры и параметры поворота. Вы можете устранить неисправность естественной неисправности двигателя, включая: включение топливного насоса и всех устройств.

Gayundin, надежная воздушная заслонка двигателя и сваливание, может быть произведена за счет управления всеми устройствами. Если вы настраиваете механизм, и этот хинди дает больше всего на свете, как это сделать, это сапат на газу……………………………………). Анг Санхи маэджер джет.

Pagsasaayos

Карбюратор ВАЗ 2105 создан на основе 2107. Чтобы использовать карбюратор DAAZ, вы можете использовать его в поплавковой камере.Чтобы это сделать, вы можете использовать его в качестве оборудования и использовать дистанционное управление от плавучей камеры с помощью штангенциркуля. Ang pamantayan ay 25 мм. Когда плавание происходит там, где вы работаете в режиме ожидания, на хинди, когда вы плаваете, это может быть бабаан или другой, зависит от того, что вы хотите, чтобы это сделать.

Это очень легко сделать.Это очень важно для того, чтобы дать вам понять, что вам нужно, или вы можете плавать с их помощью ваших далири и сукатин их дистанции. Создавайте мелодии, чтобы получить лучшее от бензина.

Подать заявку на включение системы холостого хода. Это устройство, ответственное за это: самолет, надежный и надежный. Все, что вам нужно, это сделать ваши любимые и любимые песни.

Используйте эту отвертку, чтобы использовать ее, используя плоскую отвертку.Вы можете использовать его в любой момент, пока он не будет зависать от него, и вы сможете управлять своими действиями в зависимости от того, какие изменения выполняются. Для калидад, будет 4.5, и для вас — 1.5 — 2 раза. Откройте, посмотрите на картинку и посмотрите на тахометр. Две смены коленчатого вала, каждая из которых изготовлена, имеют 750 и 900 единиц. Если переоборудовать коленчатый вал, они могут быть заменены или установлены на нем очень много.Sa kasong ito, kailangan silang mabago.

Теперь, когда карбюратор ВАЗ 2107 доступен на хинди. Кахит с нормальным холостым ходом, этот кот может быть удивительным. Проблема заключается в том, чтобы заправить педаль газа очень быстро.

Дахилан, во всех, струи. В зависимости от режима холостого хода, карбюратора DAAZ, вы можете выбрать струю для увеличения расхода бензина на любом двигателе. Все бутики очень малы, движок на хинди очень важен и сасакян очень хорошо.Вы можете решить проблемы, связанные с вашими решениями, используя только струи.

Теперь, когда мы говорим о санхи, вы можете создавать уникальные устройства. Капансин-пансин это лало на кунг маламиг па анг макина. В этом случае, эта тема написана на хинди, когда вы читаете и двигаетесь на хинди легко. Хинди, возможно, вы получите полный набор инструментов, которые помогут вам сделать это, если вы хотите, чтобы это было сделано.

Результаты траектории

Как изменить настройки и сделать это, получить результат, сделать выбор в соответствии с изобретением, и сделать это действительно важно.Если вы хотите, чтобы карбюратор ВАЗ 2105 был получен от 2107, эти модели были созданы на моделях Lada.

Регулировка, устройство и принцип действия

К151С — карбюратор, спроектирован и изготовлен на заводе «Пекар» (бывший Ленинградский карбюраторный завод). Данная модель является одной из модификаций линейки 151 карбюраторов производителя. Эти агрегаты предназначены для работы с двигателем ЗМЗ-402 и различными модификациями этих двигателей.После некоторых доработок и доработок К151С (карбюратор нового поколения) мог работать с такими двигателями, как ЗМЗ-24Д, ЗМЗ-2401, ЮМЗ-417 и многими другими агрегатами аналогичной конструкции.

В данном устройстве используется большинство современных систем и механизмов, предназначенных для улучшения технических и эксплуатационных, а также экологических характеристик. Рассмотрим конструкцию устройства, принцип работы, способы ремонта и регулировки.

Конструкция

К151С — карбюратор, который оборудован двумя дозаторами в первой и второй топливных камерах.Также данная модель оснащена системой холостого хода, системой полуавтоматического пуска, экономайзером. В конструкции предусмотрен ускорительный насос, распыляющий топливо в первую и вторую камеры. Наряду с другими системами существует EPHC с пневмоприводом и электронным управлением.

В чем особенность бесступенчатой ​​системы полуавтоматического пуска? Благодаря этому вам больше не нужно нажимать педаль акселератора для запуска холодного двигателя.

Установка имеет два вертикальных канала для воздуха.В нижней их части расположен дроссель. Эти каналы называются камерами карбюратора. Дроссельная заслонка и ее привод сконструированы таким образом, что при нажатии на акселератор сначала размыкается одна цепь, а затем — другая. Это двухкамерный карбюратор. Контур, клапан которого открывается первым, называется основным. Соответственно, вторичная камера идет дальше.

В середине основных каналов для прохождения воздуха имеются специальные конусы конической формы. Это диффузоры. За счет них образуется вакуум.Это необходимо, чтобы в процессе движения воздуха всасывалось топливо из поплавковой камеры карбюратора. Чтобы устройство правильно работало и готовило оптимальную смесь, постоянно поддерживается уровень бензина в камере. Это делается с помощью поплавкового механизма и игольчатого клапана.

Как работает карбюратор К 151? К151С состоит из трех основных частей. Верхний — крышка корпуса. Он снабжен фланцем и шпильками, устройством вентиляции поплавковой камеры, а также деталями системы пуска.

Средняя часть — это сам корпус. Здесь есть поплавковая камера, поплавковый механизм, системы подачи топлива. В нижней части установлены дроссельные заслонки и их корпуса, устройство холостого хода.

Основная система дозирования

Есть две системы. У них одинаковый дизайн. Системы оснащены топливными жиклерами. Их читатель может увидеть на фото ниже.

Главный жиклер установлен в верхней части корпуса. Точнее, в районе эмульсионных колодцев.Под воздушными соплами расположены 2 эмульсионные трубки.

В стенках эмульсионных колодцев предусмотрены отверстия, которые соединяются с выходными патрубками. За счет разрежения в области сопел топливо поднимается по эмульсионным колодцам. Затем он переходит к отверстиям в трубках. Затем топливо смешивается с воздухом в центральной части трубок. После этого по боковым каналам уходит к опрыскивателям. Там топливо смешивается с основным воздухом.

Система холостого хода

Необходимо для обеспечения стабильной работы двигателя на холостом ходу.Система состоит из нескольких элементов:

1. Обводной канал.
2. Винты, с помощью которых осуществляется регулировка карбюратора К151С.
3. Жиклеры топливные и воздушные.
4. Клапан экономайзера.

Насос ускорительный

Позволяет двигателю стабильно работать на всем диапазоне, без сбоев при сильном нажатии на педаль акселератора.

Насос представляет собой дополнительный канал в корпусе карбюратора, шаровой кран, мембранный механизм и распылитель.

Econostat

Данная система необходима для повышения устойчивости работы силового агрегата на высоких оборотах за счет обогащения топливной смеси. Это несколько дополнительных каналов, по которым из-за высокого разбавления при полностью открытых заслонках подается дополнительное топливо.

Система переключения

Необходимо, чтобы частота вращения двигателя увеличивалась более плавно при открытии дроссельной заслонки вторичной камеры. Система перехода — топливно-воздушный жиклер.

Дополнительное оборудование

Вот что такое K151C.Карбюратор дополнительно оборудован фильтром в виде защитной сетки. Также в агрегате есть обратный топливный канал. Через него в бензобак уходит лишний газ.

Отличия К151С от базового карбюратора К151

Мы рассмотрели, как устроен карбюратор К151С.

Аппарат, на первый взгляд, практически ничем не отличается от всей 151-й серии. Однако есть небольшие отличия. Итак, маленький диффузор имеет более изысканный дизайн.В карбюраторе используется ускорительный насос сразу для двух камер. Также разработчики изменили профиль кулачков на приводе помпы. Привод воздушной заслонки теперь бесступенчатый. Это значительно упрощает запуск холодного двигателя. Также изменились настройки систем дозирования. Благодаря этому удалось улучшить экологические показатели.

К151С — карбюратор эффективнее К151, так что с ним динамика автомобиля улучшилась на 7%. До 5% упал расход топлива при движении в городском цикле.Значительно улучшен запуск двигателя, а также стабилизирована работа двигателя на холостом ходу.

Как подключить карбюратор?

Владельцы старых автомобилей часто не знают, как прикрепить данное приспособление. Подключение карбюратора К151С осуществляется следующим образом.

В конструкции 2 шланга. Основной топливный патрубок подключается к штуцеру, находящемуся под поплавковой камерой, той, что ближе к двигателю. Обратный топливный канал соединен с нижним ответвлением. Его можно увидеть на противоположной стороне двигателя, ниже основного штуцера.

Также необходимо подсоединить еще два тонких шланга. Один из них можно подсоединить к клапану экономайзера холостого хода. Это шланг, идущий от электромагнитного клапана. Второй подключается к нижней заслонке с тыльной стороны дроссельных заслонок.

Также нужно подсоединить шланг OZ к трамблеру. Карбюратор имеет шланговое соединение для принудительной вентиляции картера. Его тоже нужно подключить.

Карбюратор К151С: ремонт, регулировка

Выполняется несколько видов регулировок.Таким образом, можно регулировать холостой ход, уровень топлива в поплавковой камере, положение дроссельной заслонки и воздушной заслонки.

Уровень топлива изменяется путем сгибания поплавка. Параметр измеряется на специальной поверхности в поплавковой камере. Эту операцию лучше доверить профессиональным мастерам, но при необходимости можно сделать и самостоятельно.

Для регулировки оборотов холостого хода прогрейте двигатель до рабочей температуры. Далее открываем дроссельную заслонку и откручиваем регулировочные болты:

• количественный винт с пружиной;
• качество винта.

Двигатель набирает обороты. Затем винты затягивают до тех пор, пока двигатель не станет нестабильным. Затем болт количества увеличивает скорость до тех пор, пока двигатель не будет работать плавно. Регулирующий механизм, отвечающий за качество, закручен до упора. Что ты будешь делать после этого?

Далее винт количества закручивается так, чтобы двигатель стабильно работал на оборотах 700-800 в минуту. Если винт количества закручивать больше, будут провалы при нажатии газа. Если скорость высокая, они уменьшаются путем регулировки положения дроссельной заслонки.

Заключение

Осмотрели карбюратор модели 151С. Ремонт карбюратора К151С и его регулировка, как видно, можно проводить вручную. Это удобно, если поломка произошла далеко от СТО или дома.
