Регулятор давления бензина: Принцип работы и устройство регулятора давления топлива

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

• плохо заводиться;
• глохнет на холостом ходу;
• не развивает требуемой мощности;
• дергается при наборе скорости;
• обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

• Для чего нужен и как устроен датчик массового расхода воздуха
• Чем отличаются разные марки бензина по октановому числу
• Назначение и особенности работы ДПРВ (датчика положения распредвала — неисправности и проверка)

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

Так выкручивается золотник из штуцера

1. Снимаем защитный колпачок со штуцера сброса давления на рампе.
2. Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
3. На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
4. Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
5. Заводим двигатель и устанавливаем малые обороты (холостой ход).
6. Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
7. Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

1. Откручиваем ключом на 24 гайку трубки слива бензина в бак.
2. Шестигранником выкручиваем два болта крепления элемента.
3. Аккуратно его извлекаем.
4. Устанавливаем на место новый элемент.
5. Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

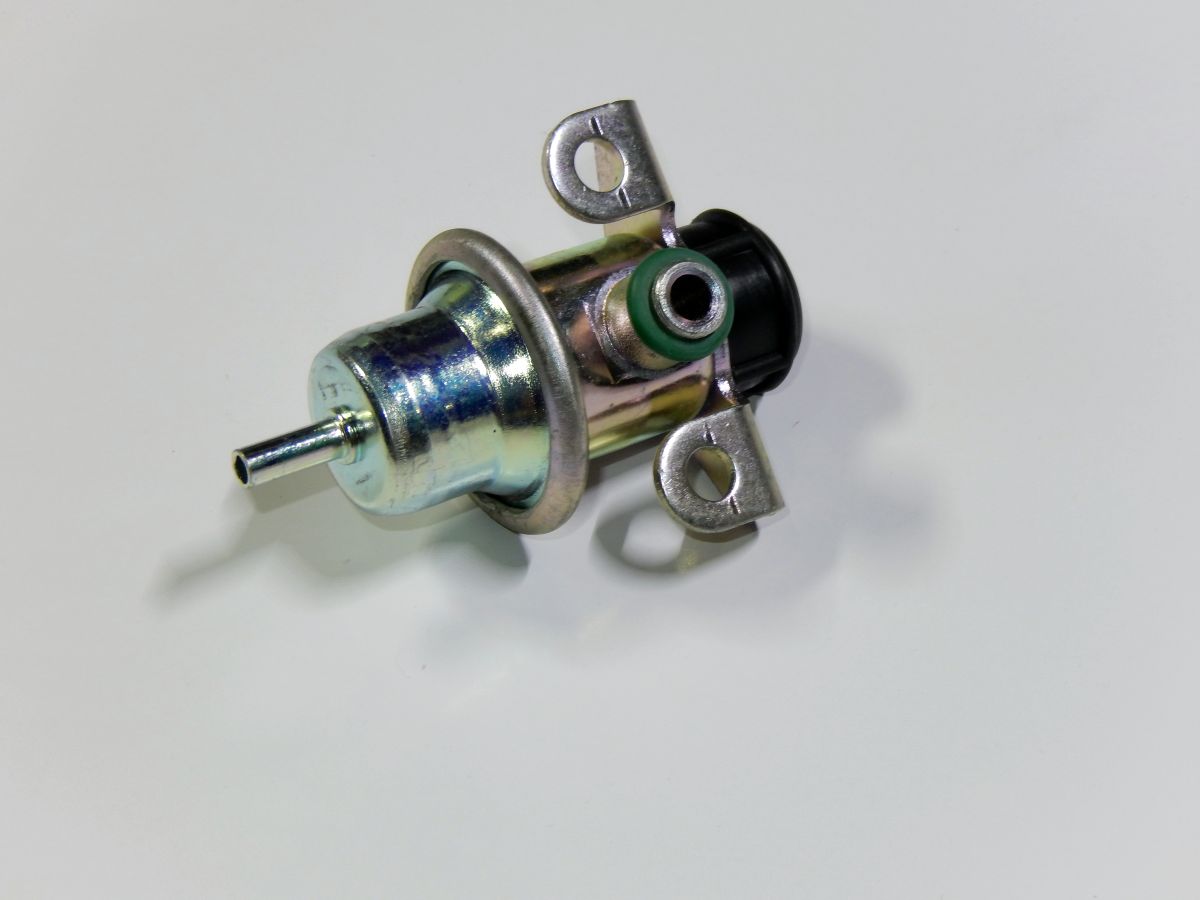

Регуляторы давления топлива для ВАЗ 2108, 2109, 21099

Регуляторы давления топлива для ВАЗ 2108, 2109, 21099 | Интернет-магазин Motorring

Интернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.

Доставка по всей России и Казахстану

Корзина пуста

8 (939) 708-49-99

8 (927) 606-67-60

8 (927) 607-31-63

8 (800) 550-86-33

Топливная система

ВАЗ 2108, 2109, 21099

Регуляторы давления топлива

Легко найти товар! Clear search

Результаты поиска:

В группе представлено: 8 / 8 позиций

по популярности

по цене

Автотехники сервисных центров и доморощенный автолюбители знакомы с бесчисленным множеством элементов измерений транспортных средств, благодаря изобретённой и внедрённой французскими инженерами системы измерения в 1790 году под названием метрическая система.





Создание и ремонт авто предполагают мастерское владение всеми методиками проведения измерений. Необходимо понимать и различать такие понятия, как объём, длина, время, интервал и многое другое.

В авто допуски измеряются в тысячных долях, сегодня во многих случаях это не достаточно и нужно измерять в десятки тысячных долей для оптимальной и эффективной работы всех узлов и механизмов.



Инструменты, которые наиболее необходимы сегодня в измерении любых элементов:

• качественный набор микрометров;
• набор манометров;
• пружинные тестеры;
• тестеры шероховатости поверхности;
• вакуум тестеры;
• и это только начало.

Саму топливную систему авто можно разделить на три основных элемента: питание, давление и возврат. Насос высокого давления — начальная точка работы системы. Насосы могут отличаться по конструкции, основной принцип тот же. Далее следуют топливопроводы от бака топлива и фильтр. Топливо поддерживается в системе под давлением с помощью насоса. Топливопровод подключается к топливной рампе с отходящими от неё стальными линиями высокого давления для питания отдельных форсунок.



Наличие регулятора давления топлива помогает снизить температуру топлива, уменьшает нагрузку на насос, уменьшает паразитную нагрузку на двигатель, снижая выбросы.



В случае повышенного давления в общей магистрали возможны два варианта решения вопроса. Один известен как механический ограничитель давления, помещаемый в конце общей топливной магистрали и состоящий из подпружиненного плунжера. При достижении избыточного давления в рампе, клапан открывается и топливо сбрасывается обратно в бак. Другая версия управляется электронным способом — блоком управления (ЭБУ). Датчик давления топлива на рампе информирует блок управления о давлении внутри системы. ЭБУ регулирует требуемую величину давления для достижения максимальной отдачи силового агрегата. Из-за более быстрого времени отклика регулятор способен более оперативно сбросить избыточное давление в магистрали. Средство регулирования давления устанавливается на рампе, питающей инжекторы. На системах без возврата топлива в бак, регулятор является частью узла топливного насоса внутри топливного бака, уменьшая давление топлива при малой нагрузке мотора и увеличивая при наборе скорости.



Основная задача регулятора давления топлива на ВАЗ — поддержание равномерного и постоянного давления примерно от 0,7 бар до 5,5 бар. Низкое давление топлива приведет к ухудшению эксплуатационных характеристик силового агрегата, возможных пропусков зажигания и усложнённому запуску двигателя. Низкое давление топлива может быть вызвано слабым топливным насосом (износ), ограничением в топливной магистрали (перегиб, замятие трубопровода), засорением топливного фильтра, либо негерметичным средством регулирования давления, которое должно быть в пределах установленных спецификаций для авто. Проверку можно осуществить с помощью манометра, подключенного к клапану на топливной рампе или к топливной линии.



Примечание: Силовые агрегаты очень чувствительны к давлению впрыскиваемого горючего. В случае выявления давления в рампе даже несколько бар меньше, чем в спецификации, возможны негативные последствия с запуском и бесперебойной работой. Каждый силовой агрегат отличается устройством и производительностью, поэтому всегда обращайте внимание на спецификацию давления при выявлении топливных проблем.



При увеличенном давлении топлива, силовой агрегат работает на богатой смеси, что приводит к увеличению расхода горючего и выбросу окиси углерода (СО).

Силовой агрегат, работающий на богатом топливе, испытывает проблемы с ровным холостым ходом, помпаж.



При малом давлении топлива силовой агрегат может не запуститься и плохо работать. Низкое давление топлива обедняет смесь, вызывая пропуски, не ровный холостой ход плохое ускорение.



Проверку давления топлива начинают с прикрепления манометра к системе. Для полноценного проведения анализа и оценки состояния регулятора осуществляют целый ряд различных проверок в статическом состоянии холостого хода, при выключенном двигателе, на наличие остаточного давления, максимальное до точки сброса и объёма подаваемого горючего. Регулятор проверяют на падение давления для проверки пропуска форсунок. Установив манометр для испытания на рампе можно проверить давление при работающем двигателе.



Внимание: Перед подключением манометра следует осуществить сброс давления в системе подачи топлива.



При выключенном двигателе, но с ключом и топливным насосом под напряжением, давление должно устойчиво удерживаться при фиксированном значении.

При показаниях давления ниже нормы причиной может быть слабый насос, засор в магистрали, фильтра, низкое напряжение на насосе.



Настоящая работа регулятора давления топлива заключается в работе с турбированными агрегатами и надлежащего размера форсунками. Система регулирования вполне оправдывает своё применение с агрегатами до 500 л.с. Большинству легковых авто регуляторы не требуются и это пустая затея с выбросом времени и средств для спокойных малолитражек. Но при наличии мощного мотора гоночного исполнения с использованием метанола требующего высокой скорости потока топлива регулятор обязан присутствовать.

признаки неисправности, проверка и замена

В системе управления автомобильного двигателя заложена определённая математическая модель, где рассчитываются выходные величины на основании измерения входных. Например, длительность открытия форсунок зависит от количества воздуха и многих других переменных. Но кроме них существуют и константы, то есть характеристики топливной системы, прописанные в памяти и управлению не подлежащие. Одной из них является давление топлива в рампе, а точнее, перепад его между входами и выходами форсунок.

Содержание статьи:

• 1 Для чего нужен регулятор давления топлива
• 2 Устройство
• 3 Принцип работы
• 4 Признаки и симптомы неисправности РДТ
• 5 Как проверить устройство на работоспособность
• 6 Как почистить РДТ
• 7 Инструкция по замене регулятора давления топлива на примере Ауди А6 С5

Для чего нужен регулятор давления топлива

Топливо к форсункам поступает из бака путём перекачки его расположенным там электрическим бензонасосом. Возможности его избыточны, то есть рассчитаны на максимальное потребление в самом тяжёлом режиме плюс значительный запас на ухудшение со временем характеристик в процессе длительной эксплуатации.

Но насос не может постоянно качать во всю мощь своих изменяющихся возможностей, давление надо ограничить и застабилизировать. Для этого и применяются регуляторы давления топлива (РДТ).

Они могут устанавливаться как непосредственно в модуле насоса, так и на топливной рампе, питающей форсунки впрыска. В этом случае приходится сбрасывать излишки через сливную магистраль (обратку) снова в бак.

Устройство

Регулятор может быть механическим или электронным. Во втором случае это классическая система регулирования с датчиком давления и обратной связью. Но простой механический не менее надёжен, при этом дешевле.

По теме: Как узнать расход топлива автомобиля по километражу (на 100 км)

Установленный на рампе регулятор состоит из:

• двух полостей, в одной находится топливо, в другой – воздушное разрежение из впускного коллектора;
• эластичной диафрагмы, разделяющей полости;
• подпружиненного регулирующего клапана, соединённого с диафрагмой;
• корпуса со штуцерами обратки и вакуумного шланга от впускного коллектора.

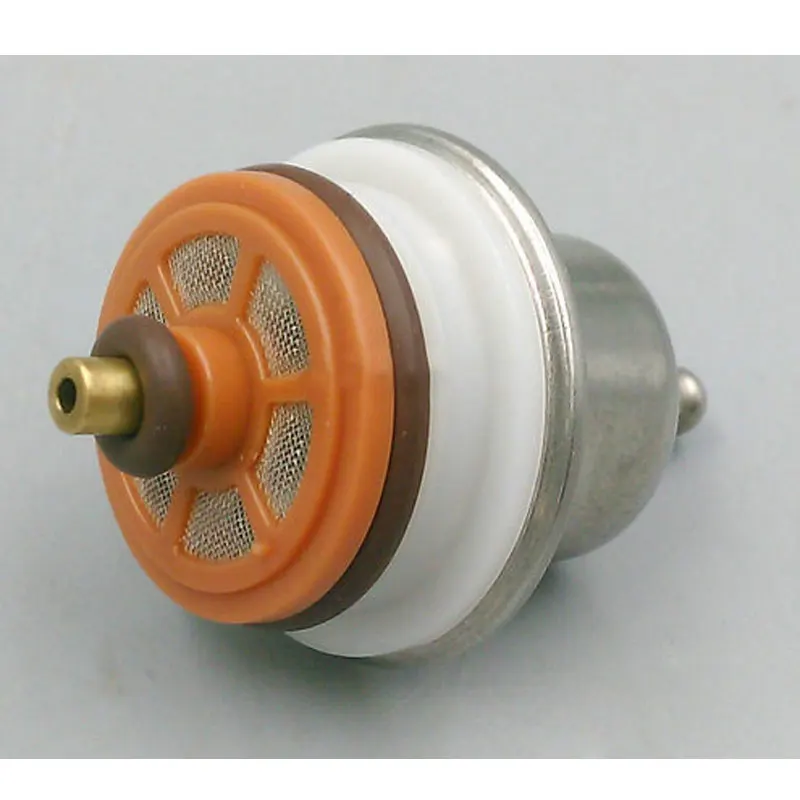

Иногда в составе РДТ имеется сетчатый фильтр грубой очистки проходящего бензина. Весь регулятор установлен на рампе и сообщается с её внутренней полостью.

Принцип работы

Чтобы зафиксировать давление между входами и выходами форсунок, необходимо к его величине в рампе добавить отрицательное разрежение в коллекторе, куда выходят распылители форсунок. А поскольку глубина вакуума меняется в зависимости от нагрузки и степени открытия дроссельной заслонки, то отслеживать перепад нужно непрерывно, стабилизируя разницу.

Только тогда форсунки будут работать со штатными значениями своей производительности, и состав смеси не потребует глубокой и частой коррекции.

По мере увеличения разрежения на вакуумном патрубке РДТ, клапан будет приоткрываться, сбрасывая дополнительные порции бензина в обратку, стабилизируя зависимость от состояния атмосферы в коллекторе. Это дополнительная коррекция.

Основное регулирование происходит благодаря пружине, поджимающей клапан. По её жёсткости нормируется главная характеристика РДТ – стабилизируемое давление. Работа идёт по тому же принципу, если насос давит с избытком, то гидравлическое сопротивление клапана уменьшается, большее количество топлива сливается обратно в бак.

Признаки и симптомы неисправности РДТ

В зависимости от характера неисправности, давление может или увеличиваться, или уменьшаться. Соответственно, смесь, поступающая в цилиндры обогащается или обедняется.

Блок управления пытается откорректировать состав, но его возможности ограничены. Нарушается горение, мотор начинает работать с перебоями, пропаданиями вспышек, тяга ухудшается, а расход растёт. Причём в любом случае, обеднена смесь, или обогащена. Горит она при этом одинаково плохо.

Как проверить устройство на работоспособность

Для проверки производится замер давления в рампе. Она снабжена вентилем, к которому можно подключить тестовый манометр. Прибор покажет, укладывается значение в норму, или нет. А на конкретную вину регулятора укажет характер реакции показаний на открытие дроссельной заслонки и отключение магистрали обратки, для чего достаточно пережать или заглушить её гибкий шланг.

Снятие вакуумного шланга со штуцера РДТ также продемонстрирует адекватность реакции по давлению. Если двигатель работал на минимальных оборотах, то есть разрежение было высоким, то исчезновение вакуума должно вызвать рост давления в рампе. Если нет – регулятор работает неправильно.

Как почистить РДТ

Ремонту регулятор не подлежит, при неисправности заменяется на новый, цена детали невысока. Но иногда удаётся восстановить работоспособность прочисткой встроенного фильтра-сетки. Для этого регулятор демонтируют и промывают очистителем карбюраторов с последующей продувкой.

Операцию можно повторять для лучшего результата. Возможно также применение ультразвуковой ванны с сольвентом, которая используется для чистки форсунок, где возникают аналогичные проблемы из-за грязного топлива.

Особого смысла в данных процедурах нет, тем более если деталь уже много прослужила. Затраты времени и средств вполне сравнимы с ценой нового РДТ, при том, что в старом уже изношен клапан, состарилась диафрагма, а едкие чистящие составы могут вызвать окончательный отказ.

Инструкция по замене регулятора давления топлива на примере Ауди А6 С5

Доступ к регулятору на этих машинах прост, установлен он на топливной рампе форсунок.

1. Снять декоративную пластиковую крышку с верхней части двигателя, отвернув против часовой стрелки поворотные защёлки.
2. Отвёрткой поддевается и удаляется фиксирующая пружинная скоба на корпусе регулятора.
3. Отсоединяется вакуумный шланг со штуцера регулятора.
4. Остаточное давление в рампе можно сбросить различными способами, дав двигателю поработать с отключённым бензонасосом, надавить на золотник вентиля манометра на рампе или просто рассоединив половинки корпуса регулятора. В последних двух случаях надо применить ветошь для впитывания выходящего бензина.
5. При снятом фиксаторе регулятор просто вынимается из корпуса, после чего его можно промыть, заменить на новый, и собрать всё в обратном порядке.

Перед установкой рекомендуется смазать уплотнительные резиновые кольца, чтобы не повредить их при погружении в гнездо.

Регулятор давления топлива

Давление топлива, которое подается через форсунки во впускной коллектор, должно оставаться постоянным при любой нагрузке на двигатель

Двигатель

В системе питания двигателя регулятор давления топлива служит для поддержания постоянного давления в топливной рампе. Уровень давления в ней должен всегда быть выше уровня во впускном коллекторе, иначе форсунки просто не смогут впрыснуть в коллектор топливо.

Неисправный регулятор успевает сбросить давление за одну ночь, и утром двигатель заводится с большим трудом

Уровень разрежения во впускном коллекторе меняется в зависимости от оборотов двигателя, и при их снижении или повышении регулятор давления синхронно меняет давление в топливной рампе.

Конструкция регулятора давления и принцип его работы

Регулятор находится внутри прочного стального корпуса, который должен выдерживать высокое давление. Механизм регулятора состоит из диафрагмы и обратного клапана, препятствующего возвращению находящегося под давлением топлива обратно в магистраль. Клапан соединен с диафрагмой, на которую воздействует,  с одной стороны давление топлива в рампе, а с другой, усилие пружины клапана. В момент впрыска давление падает, так как топливо через форсунки уходит во впускной коллектор. Разрежение, создаваемое во всасывающем трубопроводе, также воздействует на мембрану.

Режимы работы регулятора давления

Чем меньше разрежение во всасывающем коллекторе, тем больше давление топлива в рампе.

Основным режимом работы для регулятора давления считается холостой ход. В момент работы на холостом ходу разрежение достигает низшей точки, а давление в топливной рампе — наивысшего значения. Это значение наносится на корпус регулятора для контроля давления при диагностике системы подачи.

Регулятор давления не подлежит ремонту, и в случае неисправности его необходимо заменить

В режиме полной нагрузки во всасывающем трубопроводе разрежение повышается, и регулятор давления уменьшает подачу топлива.

Независимо от режимов работы двигателя регулятор давления должен всегда точно реагировать на его изменения. Для обеспечения возможности компенсации при любом режиме топливный насос всегда подает топливо под более высоким давлением.

Фиксация давления топлива

В момент отключения зажигания регулятор давления топлива закрывается, и в трубопроводе подачи топлива в течение продолжительного времени поддерживается давление. В этом состоянии обратный клапан в топливном насосе также закрыт, что способствует поддержанию давления во всей системе подачи топлива. Это необходимо для того, чтобы двигатель можно было запустить сразу после длительной стоянки, не дожидаясь, пока насос поднимет давление.

Характерные неисправности регулятора давления

Подклинивание клапана

При этой неисправности работа клапана периодически нарушается. В моменты, когда клапан подклинивает, топливо, попав в топливную рампу, «упирается» в клапан. Если же клапан неожиданно срабатывает, топливо уходит по открытой магистрали обратно в бак. Предугадать такое поведение регулятора давления не может ни один электронный прибор, поэтому двигатель работает нестабильно.

Заклинивание клапана

Клапан находится постоянно в закрытом положении, что ведет к резкому возрастанию давления. Например, вместо 2.5 кг/см2 в рампе будет наблюдаться  3…5 кг/см2 и более. Следствием повышения среднего давления будет резкое повышение производительности форсунок, которые будут постоянно работать на пределе мощности.  Результатом этого будет резкое обогащение топливо-воздушной смеси.

Диагностику давления в топливной рампе проводят при помощи манометра, который подключается к специальному диагностическому штуцеру



Поскольку количество воздуха остается прежним, топливо не будет сгорать полностью. В результате будут наблюдаться хлопки в системе выпуска, клубы дыма из выхлопной трубы и изменение динамики разгона двигателя.

Клапан «не держит»

В случае полного отказа клапана топливо начинает свободно циркулировать по топливной магистрали, постоянно возвращаясь в бак. Давление топлива падает до предела. Эта неисправность клапана отражается на всех режимах работы двигателя, так как форсунки начинают работать на нижнем пределе производительности.

Характерным симптомом отказа клапана становится резкое падение мощности двигателя. Во момент ускорения разрежение во впускном коллекторе повышается, что приводит к увеличению замещающего потока воздуха. В этот момент регулятор должен повысить давление, чтобы в форсунки поступало больше топлива, но этого не происходит, и смесь резко обедняется.

Влияние неисправности регулятора на работу двигателя

Неисправность клапана регулятора давления отражается не только на работе, но и на запуске двигателя. Если регулятор исправен, давление в топливной рампе не падает после остановки двигателя. Если же клапан неисправен, давление во время стоянки упадет.

После включения зажигания двигатель не запустится, пока насос не заполнит систему. Только после того как давление приблизится к нужному уровню, появятся первые «вспышки». Если хватит мощности аккумулятора, возможно, двигатель удастся завести.

Помимо этого будет наблюдаться неустойчивый холостой ход, провалы газа при разгоне и общее падение мощности двигателя.

Регулятор давления топлива на ВАЗ 2109

Содержание

1. Для чего нужен
2. Неисправности
3. Проверка и замена

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Для чего нужен

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа.

Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

• Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
• В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.

Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

• неустойчивую работу на ХХ, агрегат глохнет на холостых;
• потерю мощности, заметное повышение расхода топлива;
• замедленные реакции на нажатие педали газа;
• рывки и провалы во время разгона, в момент перегазовки;
• автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться.

Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность.

Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера.

В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным.

Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Как снять и проверить неисправный регулятор давления топлива (рдт)? 6 простых шагов

Регулятор давления топлива инжектора – одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.

Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт – процедуры, знать о которых необходимо каждому автовладельцу.

Функции регулятора давления топлива

Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.

Где находится регулятор давления топлива

Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой – усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе.

Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует “обратка”. В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль.

О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса.

На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры.

Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора.

Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в “обратку” сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Расположение регулятора в топливном баке

РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода.

Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак.

Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос.

Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего.

Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

• Мотор неустойчиво работает на холостых оборотах и глохнет.
• Увеличивается расход топлива, понижается мощность.
• Двигатель замедленно реагирует на педаль акселератора.
• Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
• Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Дефекты РДТ: пружина

Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в “обратку”.

Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах.

Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран.

При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится.

Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля.

Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, – это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс.

Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса.

Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива.

Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр.

Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность – оно не должно быть эластичным.

Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля.

К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см2.

Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже.

Перед началом процедуры из системы питания двигателя стравливается все давление.

Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап – монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.

Регулятор давления топлива – ищем поломку и делаем замену сами + видео

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока.

Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе.

В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность.

Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора.

Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже.

Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке.

В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя.

Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.

Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце.

Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром.

Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора.

Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему.

Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать.

Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.

Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого – пружина впускного коллектора.

На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр.

На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

• двигатель работает неравномерно;
• на холостом ходу останавливается работа мотора;
• внезапно повышается или понижается частота вращения коленвала;
• плохо работает система охлаждения;
• мотор ощутимо теряет мощность;
• при нажатии на педаль газа частично или полностью отсутствует отклик;
• двигатель будто захлебываться;
• слабое ускорение машины при переключении передач;
• автотранспорт начинает часто двигаться рывками;
• происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить регулятор давления топлива?

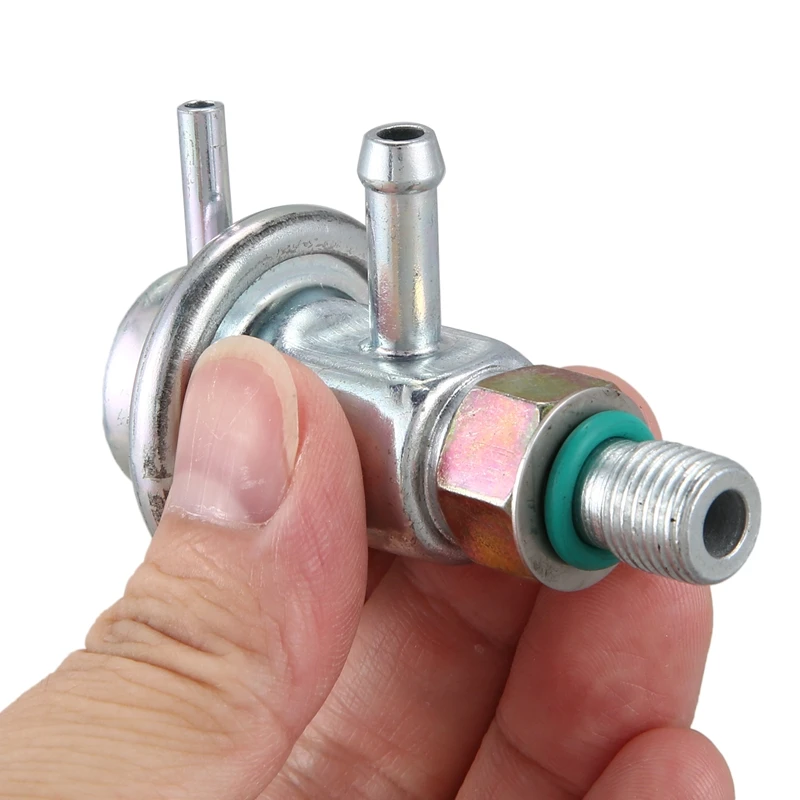

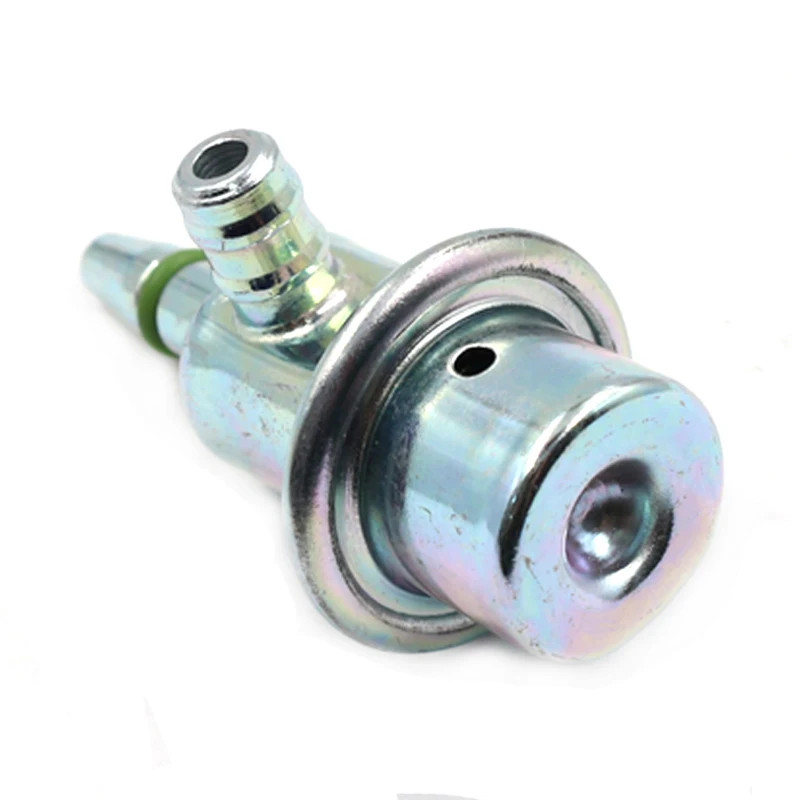

Регулятор давления топлива (РДТ) — это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

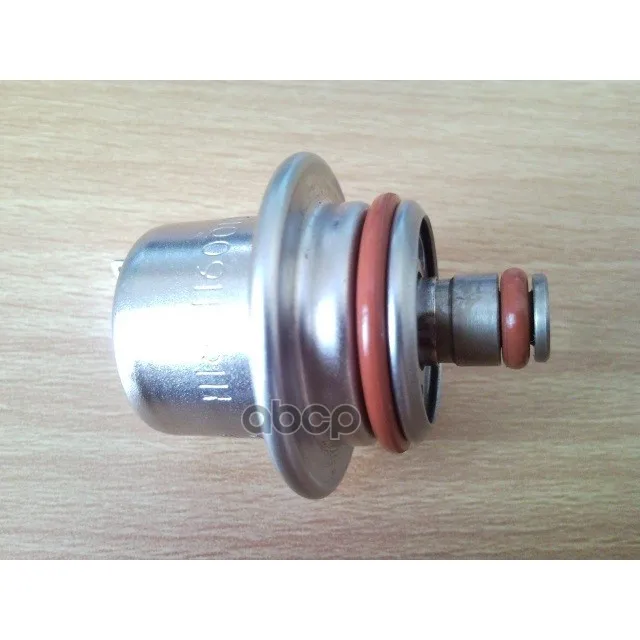

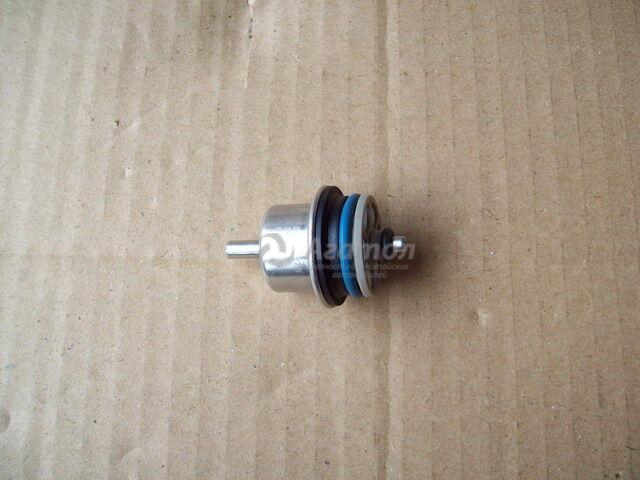

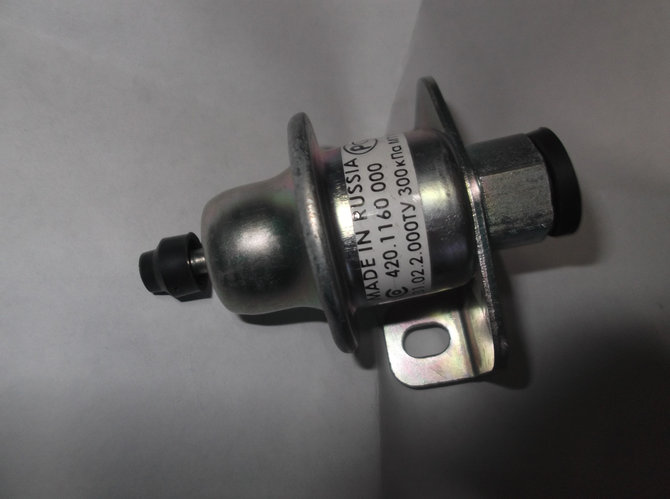

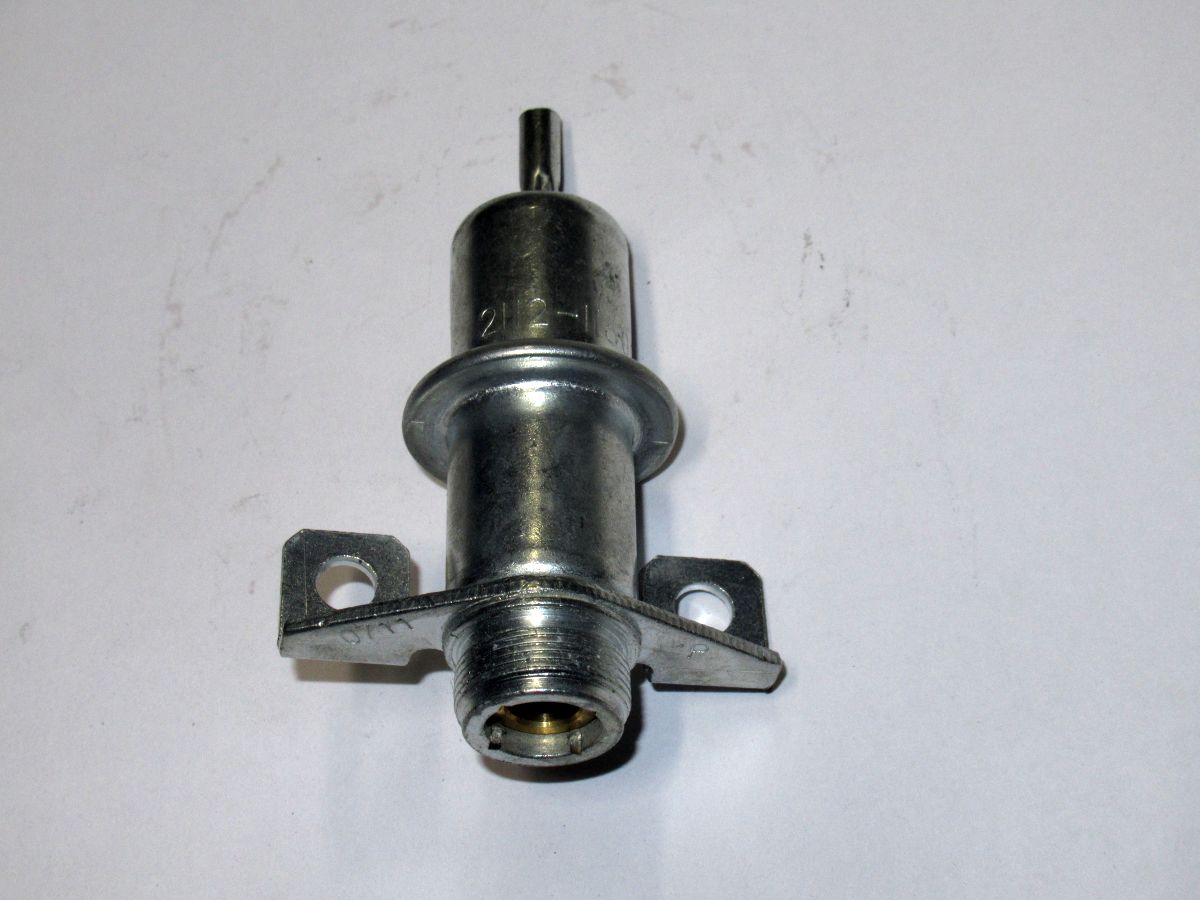

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя.

Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя.

Излишнее давление тоже опасно — обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

• неровно работающий двигатель;
• глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
• заметное снижение мощности и динамики;
• ощущение «захлебывающегося» двигателя при движении;
• завышенный расход топлива;
• протекание топливных шлангов даже при полном затягивании хомутов.

При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива — нередко причиной неполадок становится именно он.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне — автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять — регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.

Как проверить регулятор давления топлива

Регулятор давления топлива — это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно.

Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена.

Больно ударить по кошельку такой ремонт не сможет — регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ — визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется.

Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность.

Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар.

Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом.

Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель — если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Итог

Регулятор давления топлива — это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей.

Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Как проверить регулятор давления топлива? Диагностика РДТ своими руками

Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.

РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак.

Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла “выравнивает” (поддерживает) оптимальное давление в топливной системе.

Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя.

Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Какие признаки неисправного регулятора давления топлива?

Неисправный РДТ можно обнаружить по следующим признакам:

• Двигатель работает нестабильно, глохнет на холостых;
• Плохая реакция двигателя на педаль “газа”;
• Мотор во время езды “захлебывается”;
• Снижается мощность двигателя и увеличивается.

Почему РДТ выходит из строя?

• Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
• Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
• Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Проверка регулятора давления топлива своими руками

Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.

Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра.

Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом.

Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.

Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива-  видео:

В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку.

Если и это не помогло и регулятор показывает “0” давление, можно сделать заключение о неисправности РДТ.

Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!

Текст принадлежит: http://vopros-avto.ru/

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

• Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)
• Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или  запорный клапан промыло стружкой. Таким образом, меняются параметры устройства.

По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе.

Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

• Регулятор снимается вместе с топливной рейкой;
• Затем, регулятор необходимо установить на стенд;
• Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива.

Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться.

Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит.

Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление.

Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак.

После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя.

Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления.

   Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;

2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях.

Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи.

Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Регулятор давления топлива.Вопрос. — logbook Mitsubishi Lancer 2004 on DRIVE2

Сидел в машине, ждал человечка и думал о предстоящем замере давления топлива в системе. Все уже приготовил осталось обзавестись временем… Так вот, после измерения давления на работающем двигателе его нужно замерить и на заглушенном.

По истечении определенного времени оно должно сохраняться в системе, что обеспечивает быстрый пуск после стоянки и позволяет не прокачивать (заполнять) топливную магистраль заново топливом. У меня запускается двигатель не с первого оборота, а причиной может быть как раз низкое остаточное давление или его полное отсутствие.

Основные причины падения могут быть из-за пропуска топливных форсунок и если не держит Регулятор Давления Топлива (РДТ). Если форсунки просто так за 2 минуты не проверишь, то РДТ как мне казалось можно. РДТ в моем случае может являться и причиной обедненной смеси (если клапан всегда открыт), так что пробую проверять. Идея, которая меня посетила, не дала спокойно сидеть, и я полез в багажник.

Можно конечно было сначала замерить остаточное давление и убедиться, что оно падает или наоборот держится, возможно и нет необходимости РДТ проверять, но я не смог удержаться, тем более нужно всего пару минут да и сидеть скучно.

Подумал, что можно установить сразу после стальной трубки обратки вазовский прозрачный фильтр, который у меня валяется в багажнике и наблюдать идет ли бензин в обратку или нет. Как вариант просто скинуть шланг и в случае недержания у клапана залить все бензином и замочить руки, что меня не устраивает, так что ставлю фильтр исполняющий роль смотрового окошка.

Что я хотел увидеть? Нахватавшись верхушек в интернете я был уверен, что на холостых должно быть сухо т.к. давление срабатывания клапана выше 3кг, а давление на хх у нас составляет по букварю не ниже 2.65кг. Предположим, оно будет выше, пусть 2.9кг, клапан должен быть закрытым. Так же после остановки двигателя думал сброса бензина не будет, а вот при нагрузке клапан открывается и спускает лишний бензин назад в бензобак.

• Инсталлируем:
• Тестируем, запускаю двигатель:
• Фильтр мгновенно заполнился, да и по ощущениям давит через клапан по полной, будто он не держит совсем.

Возникает вопрос- либо я начитался бреда, либо затупил и о работе РДТ понял все так как хотелось мне (ошибочно), либо у меня он действительно не держит и льет прямотоком назад в бак.Симптом пропуска бензина у меня есть – при скорости выше 120км.ч. машина дальше разгоняться практически не хочет, грешу на регулятор, что он не держит и давление в системе ниже положенного.

Возможно засран топливный фильтр и насос не может продавить нужное кол-во топлива.

1. В общем я запутался, кто в теме по работе регулятора разъясните, киньте толковую ссылочку. В любом случае давление в системе в скором будущем замерю и станет многое понятно, но пока не дошли руки интересно …
2. ДОПОЛНЕНИЕ.
3. Вот накопал немного:
4. Описание функций регулятора давления подачи топлива:

При различных режимах работы двигателя, например, на холостом ходу, требуется немного топлива, тогда как при полной нагрузке — значительно больше. Такая потребность регулируется с помощью регулятора давления.

В зависимости от потребности регулятор давления поддерживает низкое или высокое давление подачи топлива. Основной информацией при регулировке давления служит разрежение во впускном коллекторе. Благодаря ему нагружается мембрана регулятора давления.В режиме холостого или принудительного холостого хода во впускной трубе создается давление разрежения.

На величину давления разрежения от номинального значения снижается давление подачи топлива. Номинальное значение давления выбито на корпусе регулятора.

• При полной нагрузке разрежение во впускной трубе примерно равно нулю, регулятор давления поддерживает давление топлива, равное выбитому на корпусе номинальному значению.
• Описание функционирования топливного насосаДля обеспечения функционирования регулятора давления при любых режимах работы топливный насос должен всегда обеспечивать более высокое давление, необходимое для функционирования регулятора давления.
• Описание функционирования поддержания давления:

При нулевой подаче (двигатель выключен) закрывается регулятор давления, и давление подачи топлива во впускной трубе поддерживается продолжительное время. В топливном насосе закрывается обратный клапан. Благодаря таким мерам поддерживается давление в системе подачи топлива, и, тем самым, сокращается время пуска.

Рекламации: Нарушение динамики двигателя, недостаток мощностиЗапустить двигатель на холостом ходу и замерить давление подачи топлива. Отсоединить вакуумный шланг от регулятора давления топлива. Тем самым симулируется режим “полной нагрузки”. При этом измеряемое значение в зависимости от двигателя должно возрастать на 0,4-0,7 бар. Измеренное значение записать.

Если возрастание не происходит, следует заменить вакуумный шланг и повторить последний шаг проверки. Если возрастание опять не наблюдается, заменить регулятор давления.Снова начать проверку и записать измеренное значение.Сравнить результат измерения со значением, выбитым на корпусе регулятора давления.

ОценкаРезультат измерения ниже номинального значения на -0,2 бар:• Сужено сечение трубопровода подачи топлива или засорен топливный фильтр.• Не в порядке электропитание топливного насоса, например, большое переходное сопротивление в штекерном соединении (коррозия) электропроводки автомобиля и топливного насоса.

Результат измерения выше номинального значения на+ 0,2 бар:• Отключить двигатель, затем пронаблюдать за измеряемым значением;• Если оно снизилось до номинального значения (допуск по номинальному значению+ /- 0,2 бар, значит сужены или засорены трубопроводы слива топлива. Проверить трубки на изломы и, если их нет, то заменить сливные трубопроводы.

• Если результат измерения остается слишком высоким, значит неисправен регулятор давления. Кроме этого, существует вероятность полного перекрывания слива. Тогда при снятии регулятора давления выступило бы топливо под действием давления! Поэтому заранее приготовив ветошь, собрать и отправить выступающее топливо на утилизацию.

Если имеет место засорение трубопровода, то менять следует его, а не регулятор давления.Рекламации: Затруднения при пускеПроверить падение давления:Дать двигателю поработать на холостом ходу и выключить. Записать измеренное значение в режиме выключения двигателя. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

Если измеряемая величина упала больше, чем на 0,5 бар, то следует провести следующую проверку.Запустить двигатель, подождать нагнетания давления, выключить двигатель и сразу пережать шланг подвода непосредственно перед манометром. Результат измерения записать. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

ОценкаТеперь результат измерения снизился менее, чем на 0,5 бар:• Если обнаружатся дефекты в трубопроводах подачи, в сливном трубопроводе или неисправности напорного (обратного) клапана в топливном насосе, то проверить все детали, при необходимости, заменить.Измеряемая величина снова снизилась более, чем на 0,5 бар;

• Заменить регулятор давления.

Примечания:При работе двигателя со снятым вакуумным шлангом во время проведения проверки в ЗУ неисправностей ЭБУ могут быть занесены сообщения о неисправностях. Сообщения о неисправностях “Регулировка состава рабочей смеси с лямбда-зондом неправильна” или “Регулировка состава рабочей смеси с лямбда-зондом на пределе” по окончании проверки следует стереть.

10-100 PSI Регулятор давления топлива – SPA TURBO USA

Использование и хранение

Мы используем личную информацию, которую мы собираем, чтобы: предоставлять и улучшать наши Услуги, предоставлять вам персонализированный опыт на наших сайтах (в частности, предлагая вам услуги и товары, которые могут вам понравиться), связываться с вами по поводу вашей учетной записи и наших Сервисов, предоставлять вам обслуживание клиентов, предоставлять вам персонализированную рекламу и маркетинг, а также обнаруживать, предотвращать, смягчать и расследовать мошеннические или незаконные действия.

Мы храним вашу личную информацию до тех пор, пока это необходимо и актуально для нашей деятельности. Кроме того, мы можем сохранять личную информацию из закрытых учетных записей в соответствии с национальным законодательством, предотвращать мошенничество, взимать любые причитающиеся платежи, разрешать споры, устранять проблемы, помогать в любом расследовании, обеспечивать соблюдение нашего Пользовательского соглашения и предпринимать другие действия, разрешенные или требуемые применимыми национальными законами. законы.



Гарантийные обязательства

SPA Turbo предлагает годовую гарантию без ограничения пробега на все проданные детали, если не указано иное. Мы предлагаем только самые качественные запчасти, но в некоторых редких случаях встречаются заводские браки. Если у вас есть дефектный товар, находящийся на гарантии, мы предлагаем варианты, облегчающие вам гарантийное обслуживание, и мы вышлем вам новую запасную часть. Однако наша гарантия не распространяется на любые работы, которые могут быть связаны с вашим ремонтом. В большинстве случаев у вас есть следующие варианты гарантийного обслуживания:

1) Вы можете вернуть нам гарантийный товар для замены.
2) Вы можете внести предоплату и получить товар на замену заранее. Как только вы вернете гарантийный товар нам, ваш депозит будет возвращен. В любом случае мы оплачиваем доставку в пределах континентальной части США.
Пожалуйста, не забудьте указать контактные телефоны и адреса электронной почты. Наши технические специалисты свяжутся с вами, чтобы дать советы по устранению неполадок или договориться о замене.



Претензия по гарантии

Если у вас возникнут проблемы с одной из наших деталей, нам потребуется обработать претензию по гарантии. Если деталь не была установлена, пожалуйста, свяжитесь с нами, и мы сможем заказать нужные детали.

Следующая информация должна быть отправлена ​​по адресу [email protected], прежде чем будет отправлена ​​какая-либо замена.

1. Сопроводительное письмо с вашим именем, номером счета и проблемой. Отправляйте на имя, если оно было отправлено в другое место.
2. фото и описание проблемы и двигателя, на который была установлена ​​деталь.



Правовая версия гарантии

Мы гарантируем, что все автомобильные детали не имеют дефектов материалов и изготовления в течение периода, указанного в вашем счете. Он начинается с даты покупки. Настоящая гарантия не распространяется на детали, если полностью не соблюдаются инструкции по установке. Если инструкции отсутствуют, работу должен выполнять лицензированный механик.

Настоящая гарантия не распространяется на расходы, связанные с демонтажем и/или переустановкой автозапчастей. В частности, эта гарантия не покрывает расходы на ВРЕМЯ, АРЕНДУ ИЛИ ДРУГИЕ ЧАСТИ, приобретенные не у нас, или ЛЮБУЮ РАБОТУ. Эта гарантия распространяется только на исправление или замену детали. Настоящая гарантия предоставляется только первоначальному покупателю детали. Эта гарантия не применяется и будет аннулирована, если проданная автозапчасть была повреждена в результате неправильного обращения, неправильного использования, несчастного случая, небрежного обращения или модификации, или если она была отремонтирована кем-либо, кроме нас. Ваша гарантия будет аннулирована, если деталь выйдет из строя из-за неправильной установки. Если проданная автозапчасть окажется дефектной в отношении материала или изготовления в течение гарантийного периода, верните автозапчасть нам с предоплатой почтовых расходов вместе со счетом за продажу. Ваш счет с датой подтверждает ваше право на гарантию. Мы, по нашему выбору, заменим или отремонтируем деталь бесплатно и вернем ее вам с предоплатой почтовых расходов.

ВЫШЕЯВНАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ, И НЕ ДОЛЖНЫ ПРИМЕНЯТЬСЯ НИКАКИЕ ДРУГИЕ ГАРАНТИИ ИЛИ ЛЮБОГО РОДА, УСТАНОВЛЕННЫЕ ЗАКОНОМ, УСТНЫЕ, ПИСЬМЕННЫЕ, ВЫРАЖЕННЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. НЕ ПРЕДОСТАВЛЯЕТСЯ НИКАКИХ ГАРАНТИЙ, ВЫХОДЯЩИХ ЗА ОПИСАНИЕ НА ЛИЦЕ. ИСКЛЮЧИТЕЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ ПОТРЕБИТЕЛЯ ОТ НАРУШЕНИЯ ГАРАНТИИ И НАШИ ЕДИНСТВЕННЫЕ ОБЯЗАТЕЛЬСТВА, ВЫТЕКАЮЩИЕ ИЗ НАРУШЕНИЯ ГАРАНТИИ ИЛИ В СВЯЗИ С НИМ, ДОЛЖНЫ БЫТЬ УКАЗАННЫМИ ЗДЕСЬ. МЫ КАТЕГОРИЧЕСКИ ОТКАЗЫВАЕМСЯ ОТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ, ПРИЧИНЕННЫЕ ПРОДАВШИМИСЯ АВТОЗАПЧАСТЯМИ.



Политика обмена

Если вам необходимо обменять свой товар, вы можете обменять соответствующие товары по телефону   [email protected].

Если товар, который вы хотите вернуть, не подлежит обмену или вы получили его в подарок, вам необходимо вернуть исходный товар и разместить новый заказ.

Примечание:

Если обмениваемый товар стоит меньше, чем ваша первоначальная покупка, мы вернем вам разницу.

Эта политика касается цвета/размера или не подходит только для вашего автомобиля.



Политика возврата

Товары могут быть возвращены и заменены в течение 30 дней с момента заказа.

Вам необходимо сообщить нам номер для отслеживания, чтобы сообщить об этом в наш центр выполнения заказов. После получения товара обработка возврата занимает 2 рабочих дня, а сумма возврата отображается в вашей учетной записи в течение 3-5 рабочих дней. .

На ярлыке возврата будет указано, что вы должны вернуть товар за свой счет.

Если вы возвращаете дефектный, поврежденный или неправильный товар, пожалуйста, свяжитесь с нами перед отправкой товара.

РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА – SpeedFactoryRacing

РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА – Фабрика скоростигонки перейти к содержанию

посмотреть как

Сортировать по

ПопулярныеЛучшие продажиПо алфавиту, от A до ZПо алфавиту, от Z до AЦена, от низкой к высокойЦена, от высокой к низкойДата, от старой к новойДата, от новой к старой

SpeedFactory Racing

SpeedFactory Racing Billet Weldon Монтажный кронштейн регулятора давления топлива

$38,99

SF-02-004

Скидка 15% только на SpeedFactory скидка 5% Самые продаваемые продукты Заготовки Части Детали двигателя и заготовки Части двигателя За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система Топливная система Части СФ Фабрика скорости

Упростите себе задачу и избегайте разочарований, связанных с изготовлением монтажного кронштейна для вашего нового регулятора давления топлива Weldon A2047 или A2040. ..

Велдон

Регуляторы давления топлива серии Weldon 2040 (FPR)

$ 247,14

WEL-A2040-281-A-120

Лидеры продаж Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система Уэлдон

Стандартные регуляторы Weldon серии 2040 предназначены для использования с бензином, метанолом, дизельным топливом, этанолом и большинством гоночных видов топлива. У нас также есть модернизированная тефлоновая диафрагма Weldon…

Выберите параметры

Выберите параметры

ТурбоСмарт

Датчик Turbosmart FPR 0-100 фунтов на квадратный дюйм Жидкостное заполнение

$23,05

TS-0402-2023

Лидеры продаж Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи Принудительная индукция РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система ТурбоСмарт

Манометр Turbosmart FPR 0-100 фунтов на квадратный дюйм манометр с жидкостным наполнением. Подходит для всех регуляторов Turbosmart FPR и любых других регуляторов с отверстием для манометра 1/8 NPT. Особенности: Нержавеющая…

Блок

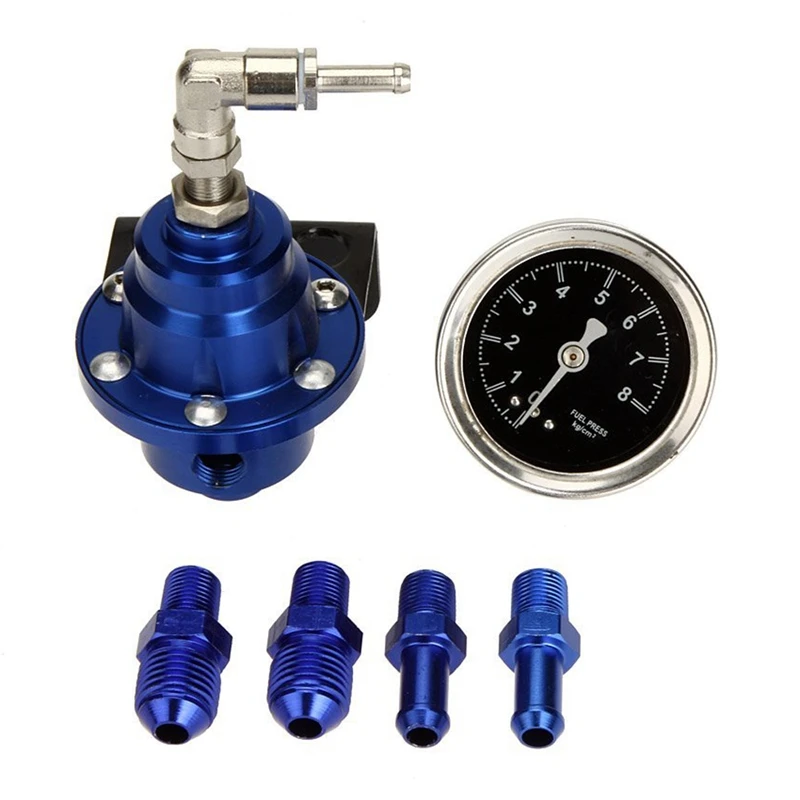

Blox Racing регулируемый регулятор давления топлива

$64,00

BXFU-00402-BK

Лидеры продаж Блокс Гонки За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система

Регулируемый регулятор давления топлива Blox RacingРегулируемый регулятор давления топлива (FPR) BLOX Racing представляет собой доступную и простую в установке альтернативу сложным и дорогим. ..

Выберите параметры

Выберите параметры

Продано

Велдон

Регулятор давления топлива с высоким расходом серии Weldon A2047

318,57 долларов США

WEL-A2047-438-T-120

Лидеры продаж Двигатель Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система Уэлдон

Все регуляторы Weldon поддерживают постоянную подачу топлива во время резких изменений потребности в топливе, таких как условия WOT, применение наддува и точное переключение передач. ..

Аэромотив, Инк.

Регулятор Aeromotive и комплект фитингов — 13129 Байпасный регулятор EFI с (3) фитингами 15606 и (1) манометром 15633

247,67 долларов США

AER 13130 ​​

Аэромотив Самые продаваемые продукты Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА

Номер детали 13130 ​​Компактный регулятор EFI и комплект фитингов Манометр топлива 1,5 дюйма, диаметр 1/8? Соединение с наружной резьбой NPT Диапазон давления 0-100 PSI Заполненный жидкостью…

Блок

2-портовый регулятор давления топлива Blox Racing Competition — универсальный дизайн

140,00 долларов США

BXFU-00410-BKB

Лидеры продаж Блокс Гонки За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система

2-портовый регулятор давления топлива Blox Racing Competition — универсальная конструкцияРегулируемые регуляторы давления топлива BLOX Racing Competition с 2 портами разработаны для обеспечения высокой производительности и надежности. …

Выберите параметры

Выберите параметры

ДетшВеркс

Универсальный механический датчик давления топлива DeatschWerks

49,99 долларов США

DW-6-01-G

Лидеры продаж Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система

DeatschWerks Универсальный механический датчик давления топлива. 1/8 NPT. 0-100 фунтов на квадратный дюйм. Диаметр 1,5 дюйма. Белая лицевая сторона

Блок

3-портовый регулятор давления топлива Blox Racing Competition — универсальный дизайн

140,00 долларов США

BXFU-00411-BKB

Лидеры продаж Блокс Гонки За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система

3-портовый регулятор давления топлива Blox Racing Competition — универсальный дизайнНомер детали: BXFU-00411

Выберите параметры

Выберите параметры

Продано

ТурбоСмарт

Турбосмарт ФПР 3000 -10 АН

276,74 доллара США

TS-0401-1007

Лидеры продаж Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи Принудительная индукция РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система ТурбоСмарт

Turbosmart FPR 3000 -10 ANTurbosmart FPR 3000 -10 Высокоэффективный регулятор давления топлива. Имеет специальные внутренние детали для работы со всеми типами гоночного топлива, 2 x…

ТурбоСмарт

Турбосмарт ФПР 1200в2-6 АН

$ 239,84

TS-0401-1003

Лидеры продаж Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи Принудительная индукция РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА Топливная система ТурбоСмарт

Turbosmart FPR 1200v2 -6 ANTurbosmart FPR 1200v2 -6 AN Регуляторы давления топлива turbosmart обеспечивают стабильное базовое давление с превосходным диапазоном регулировки. Подходит…

Выберите параметры

Выберите параметры

Аэромотив, Инк.

НОВЫЙ Регулятор A1000, регулируемый, EFI, (2)-8 входов, (1)-6 обраток

235,56 долларов США

AER 13139

Аэромотив Самые продаваемые продукты Двигатель За исключением брендов, исключенных из продажи Исключения для быстрой распродажи РЕГУЛЯТОРЫ И ДАТЧИКИ ДАВЛЕНИЯ ТОПЛИВА

НОВИНКА Регулятор A1000, регулируемый, EFI, (2)–8 входов, (1)–6 ​​возвратов

Показать больше

сравнивать

{{/если}} {{if compare_at_price_min > price_min}}

Продажа

{{/если}} {{если доступно}}

Продано

{{/если}} {{if tagLabelCustom}}

Пользовательская этикетка

{{/если}} {{если изображения[1] }} {{еще}} {{/если}}

${поставщик}

${название}

{{if compare_at_price_min > price_min}} {{html Shopify. formatMoney(compare_at_price_min, window.money_format)}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{еще}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{/если}}

{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}

Настройки файлов cookie на нашем веб-сайте настроены на «разрешить все файлы cookie», чтобы предоставить вам наилучшие впечатления. Пожалуйста, нажмите «Принять файлы cookie», чтобы продолжить использование сайта!

Принять файлы cookie политика конфиденциальности

× Вы успешно подписались!

Регулятор давления топлива

ДОМ » Модернизация топливной системы » Регулятор давления топлива

Nuke Performance FPR100s AN-6 /  FPR100m AN-8 / FPR100x AN-10

Мы предлагаем уникальный выбор регуляторов давления топлива, используемых в автоспорте по всему миру. Благодаря выдающимся характеристикам и качеству нет замены этому шедевру. Выпускается в модификациях АН-6, АН-8 и АН-10. Серия FPR100 удовлетворит любые ваши потребности в диапазоне мощностей от 200 до 2400 л.с.

Серия FPR100 теперь дополнена вариантами AN-6 / AN-8 / AN-10

Легкая конструкция, одобренная для всех видов топлива, включая этанол, и новейшая мембранная технология, серия FPR100 дает вам все, что вам нужно нужно, когда дело доходит до вашей топливной системы послепродажного обслуживания.

  ЗАПАСНЫЕ ЧАСТИ / ПРИНАДЛЕЖНОСТИ
  КАК ЭТО РАБОТАЕТ? — Часто задаваемые вопросы
  ВИДЕО НА YOUTUBE

    ПРОКРУТИТЕ ВНИЗ, ЧТОБЫ ПОСМОТРЕТЬ АССОРТИМЕНТ НАШЕЙ ПРОДУКЦИИ

• Регулятор давления топлива FPR100s AN-6

  € 348,75

• Регулятор давления топлива ФПР100м АН-8

  € 356,25

• Регулятор давления топлива FPR100x AN-10

  € 361,25

• Датчик давления топлива 7 бар / 100 фунтов на квадратный дюйм

  € 61,25

---

ЗНАЕТЕ ЛИ ВЫ, ЧТО НА ВСЕ НАШИ ПРОДУКТЫ ПОСТАВЛЯЕТСЯ 60-ДНЕВНАЯ ГАРАНТИЯ ?
 ПРИ ЗАКАЗЕ НАШЕГО АССОРТИМЕНТА ЗАПЧАСТЕЙ ОНЛАЙН МЫ ПРЕДЛАГАЕМ БЫСТРУЮ ДОСТАВКУ ПО ВСЕМУ МИРУ

Регуляторы давления топлива — VaporWorx

Эта статья является частью 4 информационной серии: Системы подачи топлива — понимание (щелкните для навигации)

Регулятор давления топлива — это устройство, которое используется для контроля верхнего предела давления топлива.

Контроль этого давления необходим для того, чтобы топливные форсунки могли получать и подавать топливо с известной скоростью.

Важно также понимать, что все механические регуляторы потребуют определенного типа возвратной линии/байпаса для загрузки топлива. Иногда регуляторы давления топлива находятся снаружи бака, иногда внутри. В любом случае, все системы с механическим регулированием имеют возврат топлива в топливную нагрузку.

Чтобы понять, почему используются определенные типы механических регуляторов, необходимо немного обсудить топливные форсунки.

На холостом ходу большинство мягких двигателей создают разрежение примерно 16 дюймов ртутного столба.

Чтобы преобразовать в фунты на квадратный дюйм (приблизительно), разделите это число на два. Следовательно, на холостом ходу двигатель создает вакуум 8 фунтов на квадратный дюйм.

В коллекторе на холостом ходу двигатель пытается высосать топливо из форсунки при разрежении 8psi.

Если базовое давление топлива составляет 42 фунта на кв. дюйм, а двигатель использует разрежение/всасывание 8 фунтов на квадратный дюйм, то эффективное давление топлива на выходе из форсунки составляет 42 + 8 = 50 фунтов на квадратный дюйм. Это часто называют «дельтой давления», где дельта представляет собой изменение давления на форсунке.

По мере увеличения нагрузки на двигатель увеличивается потребность в топливе и давление в коллекторе.

Представьте, что давление топлива остается постоянным. По мере увеличения давления в коллекторе дельта давления на выходе из форсунки уменьшается .

Если давление в коллекторе увеличивается до 4 дюймов ртутного столба/2 фунта на квадратный дюйм, то давление топлива на выходе форсунки теперь составляет 42 + 2 = 44 фунта на квадратный дюйм.

С точки зрения настройки иногда предпочтительнее, чтобы дельта давления на выходе из форсунки была постоянной. Основной способ сделать это — увеличить давление топлива так, чтобы соотношение 1:1 из давление в коллекторе по сравнению с давлением топлива изменение получено.

Традиционно это изменение выполняется механически с помощью регулятора, на который ссылаются многократно.

Для этого к механическому регулятору присоединен вакуумный шланг, чтобы разрежение/давление, действующее на диафрагму регулятора, и механическая пружина могли действовать вместе для изменения давления топлива в отношении 1:1 к коллектору давление .

Коллектор 1:1 относительно давления топлива позволяет дельте давления форсунки оставаться одинаковой во всем рабочем диапазоне двигателя.

Нередки случаи, когда топливные системы без коллектора не упоминаются в оригинальных комплектациях, причем C5 Corvette является одной из самых популярных.

Модель C5 имеет один из самых популярных топливных фильтров/регуляторов давления, используемых сегодня хот-роддерами. Это будет обсуждаться позже в этом разделе.

Механический регулятор давления топлива — надежный способ регулирования давления топлива.

Они бывают различных конструкций, как для оригинального оборудования, так и для вторичного рынка. Регулятор Camaro 4 ^th -gen показан на Фото 1 .

Фото 1. Механический регулятор давления топлива Camaro 4-го поколения на 58 фунтов на квадратный дюйм с контрольным портом вакуумного коллектора.
(Щелкните изображение, чтобы увеличить)

Принцип работы:

1. Топливо под высоким давлением поступает на вход регулятора, а затем в герметичную камеру.
2. Топливо под высоким давлением давит на диафрагму в регуляторе и, следовательно, воздействует на пружину за диафрагмой.
3. Вакуумная линия, прикрепленная к ниппелю, также воздействует на диафрагму. По мере увеличения нагрузки двигателя увеличивается и давление, действующее на диафрагму.
4. При низкой потребности в топливе большая часть перекачиваемого топлива выходит из регулирующего клапана/байпаса. Байпас регулятора отправляет неиспользованное топливо обратно в топливный бак.
5. Чем больше топлива требуется двигателю, тем меньше топлива проходит через байпас регулятора.
6. Если топливный насос имеет достаточную мощность, некоторое количество топлива всегда будет перепущено. Когда давление топлива больше не увеличивается со скоростью 1:1 с давлением в коллекторе, топливный насос достиг своего предела .

Типовой регулятор давления топлива на коллекторе вторичного рынка показан на рис. 1 . Этот тип предназначен для использования в системе полного байпаса .

Рис. 1. Типовой регулятор давления топлива на коллекторе вторичного рынка.

Во многих случаях регулятор давления топлива не подключен к вакуумному коллектору. Очень популярен в двигателях без наддува.

Вместо этого калибровка двигателя настраивается на почти постоянное/статическое изменение давления топлива. Как упоминалось выше, это тип системы, используемый в C5 Corvette .

В C5 используется устройство, обеспечивающее как фильтрацию топлива, так и регулировку давления. Часто упоминается как C5 FFR , эта часть стала очень популярной при преобразовании EFI, поскольку она проста в установке, выполняет несколько функций и имеет разумную цену.

Модель C5 FFR обеспечивает давление топлива 58 фунтов на квадратный дюйм на холостом ходу и примерно 52 фунта на квадратный дюйм при полном расходе. Модель C5 FFR показана на Фото 2 .

Фото 2. Регулятор топливного фильтра Corvette C5 (FFR) . Вход и обратка слева, выход регулируемого давления справа.

Регулятор давления, не связанный с коллектором, может сбрасывать давление для обеспечения полного расхода топлива. Регулятор Camaro поколения 4 ^th , описанный выше, снизит давление топлива до 50-52 фунтов на квадратный дюйм, прежде чем будет достигнут полный расход топлива, когда линия вакуума не подключена. Это падение давления обычно может быть учтено в настройке ECM, если форсунки имеют соответствующий размер.

Для принудительного впуска может потребоваться увеличение давления топлива, чтобы поддерживать достаточно высокое давление на топливной форсунке, чтобы обеспечить достаточный поток топлива. Очень популярно использование двигателей с наддувом с давлением топлива в коллекторе 1:1.

Коллектор, указывающий на давление топлива, также может быть полезен, когда используется очень большая форсунка.

При использовании очень большой форсунки в сочетании с высоким давлением топлива на холостом ходу (60+ фунтов на кв. дюйм) настройка форсунки на хорошие характеристики холостого хода может быть затруднена, поскольку рабочий цикл не может быть снижен настолько, чтобы адекватно уменьшить количество подаваемого топлива.

Топливная форсунка должна полностью открываться и закрываться для правильной работы.

Если используется очень большая форсунка с высоким давлением топлива, рабочий цикл форсунки может быть недостаточно уменьшен, чтобы обеспечить полный цикл форсунки. Это приводит к плохому качеству холостого хода.

При использовании топливной системы, ориентированной на коллектор, более низкое давление топлива на холостом ходу может быть использовано для снижения потребности в топливе на холостом ходу, а давление увеличено для потребности в топливе на полной мощности.

Преимущества регулятора давления топлива:

1. Поддерживает постоянное давление на выходе топливной форсунки.
2. Позволяет увеличить полезный диапазон на очень больших форсунках со скоростью более 100 #/ч.

Недостатки регулятора давления топлива со ссылкой на коллектор:

1. Вакуумная линия не может быть подключена к регуляторам, установленным в топливном баке.
2. Из-за повышения давления некоторые насосы могут не иметь достаточной производительности высокого давления для удовлетворения потребностей двигателя.

Преимущества регулятора давления топлива без коллектора:

1. Вакуумные линии не требуются.
2. Подается достаточно постоянное давление топлива.
Можно использовать регуляторы давления
3. в баке.

Недостатки регулятора давления топлива, не связанного с коллектором:

1. Давление топлива не увеличивается, следовательно, давление на форсунке будет падать.
2. Давление топлива падает по мере увеличения расхода топлива, но это может не иметь негативных последствий.

Регулятор давления топлива 4-1/2–14 фунтов на кв. дюйм

Все звезды производительности

(1 отзыв) Написать рецензию

Allstar Performance

Регулятор давления топлива ALL40290

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

ALL40290

СКП:

848238020953

В настоящее время: $590,99

Часто покупают вместе:

• Описание

Описание

Регулятор давления топлива Allstar ALL40290

Поместите регулятор между топливным насосом и карбюратором для регулирования давления топлива при использовании механических и электрических топливных насосов. Алюминиевый корпус, состоящий из двух частей, имеет один впускной порт 3/8″ NPT в нижней части и два боковых выпускных порта 3/8″ NPT. Регулятор типа «Мертвая голова» не требует обратной линии к топливному баку или ячейке. Отверстие 1/8″ NPT для установки манометра топлива или линии датчика. В комплект регулятора также входит стальной монтажный кронштейн.

Alternate Description	FUEL PRESSURE REGULATOR
Part Number	ALL40290
Vendor Part Number	ALL40290
UPC Code	848238020953
Масса упаковки	0.61 lbs 0.27 kg
Package Length	4 in 10. 16 cm
Ширина упаковки	7 дюймов 17,78 см
Package Height	2.1 in 5.33 cm

  WARNING:  These products may contain a chemical known to the state of California to cause рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации перейдите на сайт www.p65warnings.ca.gov.

Посмотреть всеЗакрыть

• 1 отзыв

1 Отзыв

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Регулятор высокого давления ALL11310

Allstar Performance

Сейчас: $199,99

Регулятор высокого давления Allstar ALL11310 Регулятор баллона с азотом регулируется в диапазоне от 10 до 500 фунтов на квадратный дюйм и предназначен для использования с комплектом пневмодомкрата Allstar ALL11300. Альтернативное описание

Кронштейн топливного регулятора Holley 4500 ALL54286

Allstar Performance

Сейчас: 35,99 $

Кронштейн топливного регулятора Allstar Holley 4500 ALL54286 Кронштейны из алюминиевых заготовок подходят для установки в 4 различных типах регуляторов. Оборудование включено. Серебряный цвет. Альтернативное описание

Кронштейн топливного регулятора Magnafuel 4150 ALL54288

Allstar Performance

Сейчас: 35,99 $

Кронштейн топливного регулятора Allstar Magnafuel 4150 ALL54288 Кронштейны из алюминиевых заготовок можно установить в 4 различных типах регуляторов. Оборудование включено. Серебряный цвет. Альтернативное описание

Кронштейн топливного регулятора Magnafuel 4500 ALL54290

Allstar Performance

Сейчас: $35,99

Кронштейн топливного регулятора Allstar Magnafuel 4500 ALL54290 Кронштейны из алюминиевых заготовок подходят для 4 различных типов регуляторов. Оборудование включено. Серебряный цвет. Альтернативное описание

Ремкомплект для ALL40290 ALL99430

Allstar Performance

Сейчас: $22.99

Allstar Rebuild Kit for ALL40290 ALL99430 Ремонтный комплект топливного регулятора — Диафрагма/винты — Регуляторы Allstar — Информация о наборе

Клиенты также просмотрели

ВСЕ датчик давления топлива 0-15PSI 2-5/8in ALL80098

Allstar Performance

Сейчас: $32.99

Манометр топлива Allstar ALL 0-15PSI 2-5/8in ALL80098 Механические манометры Allstar Performance 2-5/8″ оснащены иглой с углом поворота 270 градусов, серебристым фоном и черной рамкой. Назад…

Топливный насос SBC 7.

0-8.5 -8 AN ALL40266

Allstar Performance

Сейчас: $179,99

Топливный насос Allstar SBC 7,0-8,5 -8 AN ALL40266 Легкий литой трехклапанный насос отлично подходит для использования со спортивными двигателями мощностью до 700 л.с. и 8000 об/мин. Насос оснащен входным и выходным патрубками -8AN…

Регулятор высокого давления ALL11310

Allstar Performance

Сейчас: $199,99

Регулятор высокого давления Allstar ALL11310 Регулятор баллона с азотом регулируется в диапазоне от 10 до 500 фунтов на квадратный дюйм и предназначен для использования с комплектом пневмодомкрата Allstar ALL11300. Альтернативное описание ВЫСОКАЯ…

Регулируемый топливный журнал с уплотнительными кольцами 3/4-16 фитингов ALL26151

Allstar Performance

Сейчас: $124,99

Allstar Регулируемый топливный журнал с уплотнительными кольцами 3/4-16 ALL26151 Регулируемые топливные журналы имеют регулировку более 4 дюймов для работы с различными карбюраторами с двойным впуском. Черный анодированный алюминиевый журнал имеет…

Ремкомплект для ALL40290 ALL99430

Allstar Performance

Сейчас: $22.99

Allstar Rebuild Kit for ALL40290 ALL99430 Rebuild Kit — Диафрагма/винты — Allstar Regulators — Kit Информация о продукте Альтернативное описание REBUILD KIT FOR ALL40290 Деталь…

Топливный фильтр 8 дюймов -10 элемент из нержавеющей стали ALL40219

Allstar Performance

Сейчас: $73,99

Топливный фильтр Allstar 8 дюймов -10 Элемент из нержавеющей стали ALL40219 Черные анодированные высокопроизводительные линейные фильтры доступны без элемента или с элементом из нержавеющей стали или бумаги. Выберите правильный кронштейн и установите на…

Топливный насос SBC 6,5-8,0 1/4 дюйма NPT ALL40260

Allstar Performance

Сейчас: $59,99

Топливный насос Allstar SBC 6,5-8,0 1/4 дюйма NPT ALL40260 Насосы с алюминиевыми корпусами имеют входные/выходные фитинги 1/4 дюйма NPT, усиленные диафрагмы, пружины, препятствующие всплыванию, и нижнее основание с регулируемой частотой вращения для вращения. ..

Малый электрический топливный насос ALL40320

Allstar Performance

Сейчас: $124,99

Небольшой электрический топливный насос Allstar ALL40320 Высокопроизводительный электрический топливный насос низкого давления с впускным/выпускным отверстием 5/16″. Скорость насоса составляет 18 галлонов в час при 4,0 фунт/кв. дюйм, максимум 5,5 фунт/кв.

Топливный журнал с 8-канальным впускным фитингом ALL26153

Allstar Performance

Сейчас: 82,99 $

Топливный журнал Allstar с 8-канальным впускным фитингом ALL26153 Топливные журналы эффективно обеспечивают топливом большинство карбюраторов Holley серии 4150 с входной резьбой 7/8″-20 и стандартными дозирующими блоками. Выберите журнал с. ..

Регулируемый топливный журнал с фитингами 7/8-20 ALL26150

Allstar Performance

Сейчас: $124.99

Allstar Регулируемый топливный журнал с фитингами 7/8-20 ALL26150 Регулируемые топливные журналы имеют более 4 дюймов регулировки для работы с различными карбюраторами с двойным впуском. Черный анодированный алюминиевый журнал имеет -8AN x…

Что такое регулятор давления топлива?

Содержание

• 1 Что такое регулятор давления топлива?
• 2 Работа регулятора давления топлива
• 3 Признаки неисправности регулятора давления топлива
• 4 Расположение регулятора давления топлива
• 5 Как очистить регулятор давления топлива
  • • .2 2) Давление в топливной системе сброса
    • 5.0.3 3) Снятие удерживающего кронштейна
    • 5.0.4 4) Снимите уплотнительное кольцо
    • 5. 0.5 5) Очистка регулятора давления топлива
    • 5.0.6 6) Повторное соединение деталей
• 6 Какова стоимость замены регулятора давления топлива?
• 7 Советы по очистке регуляторов давления топлива
• 8 Раздел часто задаваемых вопросов
  • 8.1 Как узнать, неисправен ли мой регулятор давления топлива?
  • 8.2 Какова функция регулятора давления топлива?
  • 8.3 Как очистить регулятор давления топлива?
  • 8.4 Как отремонтировать регулятор давления топлива?
  • 8.5 Как проверить регулятор давления топлива без манометра?
  • 8.6 Каковы признаки неисправности регулятора давления топлива?

Топливо очень важно для работы автомобиля. Топливная система обеспечивает правильную подачу топлива в двигатель. Система подачи топлива состоит из множества компонентов. Регулятор давления топлива обеспечивает точную подачу топлива в камеру сгорания двигателя. Поскольку регулятор давления топлива выходит из строя, вы можете наблюдать различные симптомы в вашем автомобиле. В этой статье в основном объясняется работа, очистка и признаки неисправного регулятора давления топлива.

Что такое регулятор давления топлива?

Регулятор давления топлива представляет собой механическое устройство, используемое для поддержания стабильной подачи топлива даже при резких изменениях потребности в топливе. Диафрагма топливного регулятора содержит две стороны.

Из этих двух сторон одна сторона получает давление от топливной рампы, а другая сторона получает давление наддува/вакуума от впускного отверстия между впускным отверстием и корпусом дроссельной заслонки. Регулятор давления топлива регулирует давление топлива в зависимости от барометрического давления/привода. Это позволяет форсунке поддерживать оптимальное соотношение топлива и наддува.

Работа регулятора давления топлива

Регулятор давления топлива имеет простую конструкцию и принцип работы. Он имеет диафрагму, которая взаимодействует с шаровым седлом перепускного клапана. Этот клапан открывается или закрывается для регулировки стабильной подачи топлива.

Пружина соединена с диафрагмой . Эта пружина содержит набор жесткости пружины. Вы можете отрегулировать давление топлива, регулируя натяжение внутренней пружины. Давление в топливной рампе за топливной форсункой определяется настройкой пружины регулятора.

Когда вы подаете давление (импульс) на диафрагму, соединенную с перепускным клапаном в верхней части регулятора, пружина толкает диафрагму вниз, чтобы уменьшить количество дополнительного топлива, что затрудняет работу топливного насоса из-за повышенного давления наддува. в воздухосборнике увеличивается линейно.

Когда вы отпускаете пружину, давление топлива падает. Когда вы позволяете большему давлению топлива течь на обратную сторону, давление топлива на стороне подачи уменьшается. С другой стороны, уменьшение количества выбрасываемого топлива увеличивает давление.

Для лучшего понимания посмотрите следующее видео:

Подробнее: Работа датчика давления топлива

Симптомы неисправности регулятора давления топлива

Действует как источник жизненной силы для двигателя вашего автомобиля. Он смешивается с воздухом и создает энергию, которая приводит в движение транспортное средство. Плохой или неисправный регулятор давления топлива чаще всего вызывает следующие признаки:

1) Снижение эффективности использования топлива

Основной функцией регулятора давления топлива является контроль давления топлива, подаваемого в двигатель. Если давление очень низкое, топливо будет двигаться очень медленно. В цилиндры не будет поступать нужное количество топлива, которое смешивается с воздухом.

В смеси может быть больше воздуха, чем топлива. Двигатель попытается компенсировать это, работая усерднее. Он попытается втянуть больше топлива. Это приводит к тому, что автомобиль потребляет больше бензина, чем обычно.

2) Пропуски зажигания двигателя

Одним из первых и наиболее распространенных признаков всех симптомов неисправности регулятора давления топлива, которые вы заметите, является то, что двигатель начинает давать пропуски зажигания на холостом ходу или во время ускорения.

Осечки можно довольно легко распознать. Если вы слышите, что двигатель трещит или издает необычный звук при ускорении, возможно, вы слышите пропуски зажигания.

Многие другие факторы также могут вызывать пропуски зажигания, поэтому не следует заменять топливный регулятор, как только вы заметите пропуски зажигания.

3) Черный дым из выхлопной трубы

При нормальной работе двигателя никогда не будет дыма из выхлопной трубы. Это один из самых верных признаков того, что двигатель использует правильную топливно-воздушную смесь.

В некоторых случаях дым может быть слегка белым или серым. Это еще вполне нормально. Есть и другие факторы, которые могут помочь обеспечить «правильные» характеристики дыма, выходящего из выхлопной трубы.

Однако, если вы заметили, что из выхлопной трубы вашего автомобиля идет черный дым, одним из возможных объяснений является проблематичный регулятор давления.

Причин появления черного дыма из выхлопной трубы может быть много. Это может быть из-за проблемы в настройке карбюратора.

Черный дым из выхлопной трубы также может быть признаком засорения воздушного фильтра. В худшем случае поврежденные топливные форсунки также могут выделять черный дым.

4) Потеря при ускорении

Как это ни звучит, топливный регулятор контролирует давление топлива. Если давление топлива не соответствует норме, ваш двигатель будет работать на слишком богатой или слишком бедной смеси.

Как слишком бедная, так и слишком богатая топливно-воздушная смесь вызовет падение ускорения. Поэтому, если ваш автомобиль чувствует себя медленнее, чем раньше, это может быть проблема с регулятором давления топлива.

5) Утечка топлива

Одним из проблемных симптомов регулятора давления топлива, который вы можете увидеть в своем автомобиле, является утечка топлива. Это устройство имеет уплотнение с обеих сторон. Повреждение этих уплотнений может создать отверстие для прохождения топлива.

Проблема с уплотнениями заключается в том, что они не служат в течение всего срока службы автомобиля. Они также подвержены износу вследствие длительного использования. По мере того, как уплотнения трескаются, топливо имеет тенденцию к утечке.

Проблемы с регулятором давления — не единственные причины, по которым у вас может быть течь в системе подачи топлива. Это может быть из-за коррозии, наличия загрязнений и проблем в топливном фильтре. Иногда неисправные электрические соединения также могут привести к утечке топлива.

Утечка топлива всегда ведет к плохой экономии топлива. Двигатель не получает нужное количество топлива для производства энергии. Таким образом, двигатель будет компенсировать. Он будет работать усерднее, чтобы втянуть больше топлива в свои камеры сгорания.

Если вы заметили утечки топлива, лучше всего определить их местонахождение. Если вы не знаете, как выполнить диагностику, механик может помочь вам.

6) Check Engine Light

Почти все современные автомобили используют штатную систему мониторинга для постоянного контроля автомобильных датчиков двигателя. Если один из этих датчиков выходит из строя, код ошибки сохраняется в памяти кодов ошибок, и если это происходит неоднократно, на приборной панели отображается индикатор проверки двигателя.

Большинство моделей автомобилей оснащены датчиком давления топлива, который контролирует давление топлива в топливной рампе. Если топливный регулятор неисправен и давление становится слишком высоким или слишком низким, на приборной панели загорится индикатор Check Engine .

7) Двигатель не запускается

Двигатель не запускается из-за множества проблем. Это может быть из-за севшего аккумулятора.

У вас недостаточно мощности для запуска электрической системы двигателя, включая стартер. Было бы разумно проверить аккумуляторы, прежде чем рассматривать неисправность регулятора давления топлива.

Также возможно, что двигатель не запустится из-за проблем с генератором. Существуют и другие потенциальные причины, по которым двигатель не запускается. Одна из них — неисправность топливного регулятора.

8) Проблемы во время торможения

Вы можете подумать, что проблема замедления не является одним из признаков неисправного регулятора давления топлива. Это как проблемы с разгоном; Неисправный регулятор давления топлива также может вызвать проблемы при замедлении.

Проблема связана с чрезмерным накоплением бензина. Поскольку топлива больше, чем может выдержать двигатель, это может иметь неприятные последствия. Продолжающееся сгорание двигателя позволяет автомобилю продолжать движение с той же скоростью. Когда вы убираете ногу с педали, может пройти некоторое время, прежде чем вы заметите, что автомобиль замедляется.

9) Свеча зажигания покрыта черным мусором

Если ваш двигатель работает на слишком богатой смеси из-за неисправного регулятора давления топлива, существует значительный риск того, что ваша камера сгорания будет заполнена сажей.

Проверьте конец свечи зажигания, чтобы увидеть, не осела ли черная сажа. Если это так, ваш топливный регулятор, скорее всего, поврежден, и вам необходимо заменить регулятор давления топлива и свечу зажигания.

10) Вакуумный шланг с бензином

Неисправная диафрагма регулятора давления топлива может привести к попаданию давления топлива в вакуумную систему. Это приведет к заполнению вакуумного шланга бензином.

Для проверки снимите соединение вакуумного шланга с топливным регулятором и проверьте наличие бензина в магистрали. Если да, то у вас неисправен регулятор давления топлива.

11) Запах бензина из щупа

Если вы долго ездите с неисправным регулятором давления топлива, со временем он может заполнить ваше моторное масло топливом.

Чтобы проверить это, вы можете поднять масляный щуп двигателя, чтобы проверить уровень, и если вы почувствуете запах бензина на щупе, это может означать, что ваш регулятор давления топлива неисправен.

12) Заявленный пробег

Неправильное давление топлива может привести не только к обогащению смеси, но и к ее обеднению. Хотя вы думаете, что снижение пробега может быть полезным, на самом деле со временем это может серьезно повредить двигатель вашего автомобиля.

Бедная смесь также часто приводит к падению ускорения автомобиля, но если это незначительно, единственным признаком, который вы можете заметить, является снижение пробега.

Читайте также: Различные типы двигателей

Расположение регулятора давления топлива

после всех форсунок. Основная функция регуляторов давления топлива заключается в регулировании давления топлива. Найдите линию подачи топливной форсунки и следуйте по ней к линии возврата в конце топливной рампы.

Некоторые модели имеют регулятор давления топлива в топливном баке рядом с топливным насосом, что упрощает доступ и затрудняет его замену. Некоторые автомобили вообще не имеют регулятора, вместо того, чтобы регулировать скорость топливного насоса для регулирования давления.

В старых карбюраторах нет регулятора давления топлива, потому что им нужно только «подать» топливо в карбюратор.

Как очистить регулятор давления топлива

Для очистки регулятора давления топлива выполните следующие шаги:

1) Отключите питание от системы давления

Сначала найдите блок предохранителей топливного насоса вашей системы и извлеките предохранитель. Этот процесс останавливает подачу мощности к регулятору давления топлива. Это важная деталь, особенно для топливных рамп системы подачи топлива. В противном случае сжатое топливо может вытечь и нанести травму.

Попробуйте завести машину несколько раз. Если предохранитель не направляет питание на систему давления топлива, автомобиль сначала будет работать, но в конечном итоге у него закончится мощность и он заглохнет.

2) Давление в топливной системе сброса

После отключения подключения питания снимите крышку бензобака с автомобиля, чтобы сбалансировать внутреннее давление в топливном баке. Снятие этой крышки гарантирует, что дополнительное давление из этого пространства будет сброшено через открытую газовую крышку.

Затем снимите вакуумный шланг с топливопровода. За форсункой обычно остается небольшое давление. Поэтому будьте готовы услышать слабое шипение, когда оставшееся давление будет сброшено.

3) Снятие фиксирующей скобы

Винты или зажимы используются для крепления удерживающей ракетки. Вы также можете использовать удобный инструмент, чтобы легко удалить винты. Вы также можете выполнить эту процедуру вручную. Во время этого процесса необходимо использовать тряпку, чтобы масло не пролилось на топливную рейку.

4) Снимите уплотнительное кольцо

Утилизируйте уплотнительное кольцо после снятия регулятора давления топлива с топливной рампы. Если регулятор грязный, уплотнительное кольцо может выглядеть очень грязным. В таких условиях необходимо очистить или заменить уплотнительное кольцо.

5) Очистка регулятора давления топлива

После снятия всех частей, подсоединенных к регулятору давления, пришло время очистить их обычной тряпкой. Для эффективной очистки используйте чистую мягкую ткань. Перед использованием ткани убедитесь, что ткань чистая и на ней нет грязи.

6) Соедините детали

После надлежащей очистки установите все детали на свои места, как они были раньше. После соединения всех частей включите регулятор и проверьте его работу.

Какова стоимость замены регулятора давления топлива?

На стоимость замены регулятора давления топлива влияет множество факторов. Средняя стоимость замены регулятора давления топлива составляет от $140 до $340 . Если вы хотите купить электронный регулятор давления, эта стоимость может превысить $500 .

Советы по чистке регуляторов давления топлива

Правильная очистка регулятора давления топлива очень важна для эффективной работы топливной системы.

Следуйте приведенным ниже советам, чтобы обеспечить эффективную работу вашего топливного регулятора:

• Прежде всего, вы должны проверить регулятор на наличие утечек. Для проверки герметичности включите систему зажигания вашего автомобиля всего на несколько секунд, а затем выключите ее. Снова включите систему зажигания. Эта лента сделает его видимым, если есть утечка или нет.
• Если у вас есть белая салфетка, возьмите ее, чтобы очистить регулятор давления топлива. Это сделает чистоту видимой.

FAQ Раздел

Как узнать, неисправен ли мой регулятор давления топлива?

Ниже приведены наиболее распространенные признаки неисправности регулятора давления топлива.

Запах бензина из щупа

Утечка топлива

Черный мусор на свече зажигания

Пропуски воспламенения двигателя

Проблемы во время торможения

Индикатор «Проверьте двигатель»

Двигатель не запускается

Потеря ускорения

Черный дым из выхлопной трубы

Какова функция топливного регулятора?

Основной функцией регулятора давления топлива является регулирование давления топлива в топливной рампе. Он использует давление во впускном коллекторе для регулирования давления топлива в топливной рампе. По мере увеличения скорости автомобиля давление увеличивается, а давление топлива снижается на низкой скорости.

Как очистить регулятор давления топлива?

Мы не рекомендуем использовать сжатый воздух для очистки датчика регулятора давления топлива. Если это срочно, вы должны использовать экран регулятора давления. Если вы погрузите регулятор давления в ванну с растворителем, он может выйти из строя. По мере загрязнения сетки фильтра необходимо заменить регулятор давления.

Как отремонтировать регулятор давления топлива?

Регуляторы максимальной подачи топлива автомобилей опломбированы и не подлежат ремонту. Некоторые традиционные топливные регуляторы позволяют ремонтировать или заменять внутренние компоненты, но в наши дни это большая редкость. Однако новейшие регуляторы давления топлива обычно имеют низкую стоимость.

Как проверить регулятор давления топлива без манометра?

Ниже приведены наиболее распространенные методы проверки регулятора давления топлива без манометра:

1. Первый метод заключается в использовании сканера OBDII или считывателя диагностических кодов для получения фактических данных о давлении топлива.
