Регулятор давления топлива и его роль в топливной системе автомобиля
14 сен 2022
Регулятор давления топлива является частью системы топливоподачи двигателя и представляет собой мембранный клапан, который поддерживает постоянное давление топлива в топливной магистрали, идущей от топливного бака к системе питания двигателя. РДТ сохраняет давление в заданном диапазоне при любом режиме работы двигателя. Когда превышается верхний порог давления, РДТ начинает перепускать топливо обратно в бак, тем самым сбрасывается избыточное давление в топливной магистрали.
Главная задача регулятора – изменение давления горючего в топливной системе, поэтому от исправности этого узла зависит производительность и стабильность работы мотора в целом.
Для непрерывной работы двигателя в различных режимах необходимо обеспечить требуемое давление горючего в топливной системе. Регулятор давления должен справлять с этой задачей. Он применяется в автомобилях с инжекторным двигателем.
Инжекторный двигатель требует большей точности параметров впрыска. И от этого напрямую зависит корректность работы мотора.
Когда регулятор давления топлива выходит из строя или работает непостоянно, то двигатель автомобиля начинает работать неравномерно, что может привести к более серьезным поломкам. В ряде случаев снижается мощность двигателя и увеличивается время разгона автомобиля. Если топлива будет поступать больше, чем нужно, то топливовоздушная смесь не воспламенится или не сгорит полностью.
В случае поломки регулятора давления электронный блок управления может сократить интервал открытия форсунок, но решить проблему избыточного топлива полностью не получится. Избыток горючего может привести к поломкам в-первую очередь каталитического нейтрализатора, сажевого фильтра, датчика кислорода. А в последствии и к более серьезным поломкам. Поэтому мы советуем своевременно менять регулятор давления.
Компания STARTVOLT является системным поставщиком автомобильной электрики.
Преимущества регуляторов давления топлива STARTVOLT
— Обеспечивается стабильное поддержание давления в топливной системе автомобиля благодаря высокоточному изготовлению деталей регулятора
— Полная аутентичность оригинальным изделиям в плане посадочных размеров
— Легкость установки
— 100%-ный пооперационный контроль при производстве
— Расширенная гарантия – 2 года с момента продажи
— Увеличенный срок службы
Будьте в курсе — подписывайтесь на нас в социальных сетях:
YouTube
VK
Одноклассники
Telegram
Поделиться
Подпишитесь на рассылку
Похожие новости
Ресурсные испытания автокомпонентов STARTVOLT.
Старт проектаЖурнал «Рейс» при поддержке технического центра «Автобау» начинает ресурсные испытания генератора и стартера бренда STARTVOLT
29.09.2022
Открытый вебинар STARTVOLT | Моторедукторы и трапеции
21.09.2022КАРВИЛЬ НА MIMS AUTOMOBILITY MOSCOW 2022
09.09.2022
ОТКРОЙ КАПОТ ДОМИНИК — ЭТО ТВОЯ МАШИНА | СКЕТЧИ ФОРСАЖ | СЕРИЯ 11
Смотрите 11 серию нашего нового проекта — скетч-шоу «КАРСАЖ»
25.
08.2022
Регулятор давления топлива: диагностика, ремонт, замена | 🚘Авто Новости Онлайн
В современных автомобилях устанавливаются электронные топливные насосы — механические встречаются только в выпущенных до 2000 года машинах. Задача этого компонента — обеспечение бесперебойной подачи горючего. Всё функционирует хорошо при высоких оборотах двигателя, но проблемы возникают при переходе на малые и холостые. Повышенное давление повреждает топливные шланги подачи горючего и другие компоненты системы. Регулятор давления топлива защищает от таких последствий. Если в нём существуют неисправности, это можно определить по нескольким признакам.
Содержание
- 1 Конструкция и принцип работы
- 2 Признаки и симптомы неисправности регулятора давления топлива
- 3 Как проверить на ВАЗ и иномарках
- 4 Чем грозят неполадки в работе РДТ
Конструкция и принцип работы
Внешний вид регулятора давления топлива
Регулятор (РТД) состоит из корпуса, клапана, мембраны и пружины, которые находятся на топливной рампе, в топливном шланге обратной передачи системы питания или прямо в баке (если в машине нет системы рециркуляции).
Назначение изделия — отправка лишнего горючего обратно в бак. Когда обороты двигателя растут, создающееся разряжение приоткрывает клапан, и излишки возвращаются в бак.
Местонахождение регулятора топливного давления в системе подачи горючего
Признаки и симптомы неисправности регулятора давления топлива
- мотор глохнет на холостом ходу;
- мощность двигателя сильно снижается;
- при ускорении не удаётся добиться нормальной динамики;
- машина слабо реагирует на нажатие педали газа;
- потребление горючего внезапно сильно увеличивается;
- возрастает количество выбросов углекислого газа;
- меняется частота вращения коленвала.
Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость.
Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.
Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.
РДТ в дизельных двигателях
Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.
В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии.
Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.
Как проверить на ВАЗ и иномарках
Для определения поломки выполняются следующие процедуры:
Проверить работоспособность РТД можно и самостоятельно, причём даже без инструментов. Для этого достаточно пережать или отсоединить клапан и изучить интенсивность струи. Манометр даст более точный результат. Подключать его следует между штуцером и шлангом для топлива, предварительно отключив вакуумный шланг. Измерение производится на холостых оборотах. Полученная информация зависит от модели машины — например, в ВАЗ 2110 показатель давления должен начинаться с 0,3 и постепенно увеличиться до 0,7 Бар.

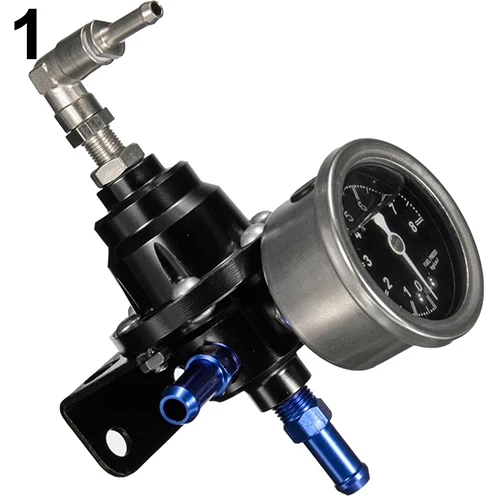

Регулятор топливного давления с подключенным манометром
Давление не изменилось? Возможно, вы неправильно подключили манометр. Проверьте соединение. Если всё верно, значит, регулятор пришёл в негодность.
Где стоит и как работает регулятор давления топлива (видео)
Чем грозят неполадки в работе РДТ
Со временем двигатель заводится всё хуже.
Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.
Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.
Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.
Источник
Поделиться в социальных сетях
Вам может понравиться
Регуляторы давления топлива • Turbosmart
Регуляторы давления топлива Turbosmart обеспечивают лучший в отрасли отклик и точность.
Серия Turbosmart FPR разработана и изготовлена в Австралии для работы со всеми известными видами топлива, включая E85, метанол и топливо для тяжелых гонок, обеспечивая при этом непревзойденный контроль подачи топлива и точность.
Регуляторы давления топлива Turbosmart доступны в различных спецификациях, в зависимости от размеров фитингов и пропускной способности топливного насоса. Крайне важно иметь регулятор, который будет подавать и перепускать достаточное количество топлива, чтобы справиться с подачей от вашего насоса, и при этом поддерживать идеальный отклик на топливо для вашего двигателя без наддува или двигателя с наддувом. Уникальная технология управления Turbosmart обеспечивает самый быстрый и точный из доступных регуляторов.
FPR Kompact Bosch
Регуляторы давления топлива Turbsomart Kompact доступны в качестве регулируемой модернизации для обычного регулятора Bosch In-Rail, который используется в двигателях VAG (Volkswagon Audi Group) и Ford Barra.
FPR Компактное спальное место
Регуляторы давления топлива Turbsomart Kompact доступны в качестве универсального приспособления для топливных систем мощностью примерно до 800 л.с. и имеют впускные и выпускные фитинги 1/8 NPT. Kompact FPR от Turbosmart представляет собой регулируемую модернизацию для систем на мягком топливе с алюминиевой заготовкой и анодированным корпусом, уникальным стопорным кольцом Turbosmart и внутренними деталями из нержавеющей стали для максимального контроля и надежности, а также дополнительным портом манометра 1/8NPT для механического манометра. или дополнительный датчик.
Серия FPR
Регуляторы давления топлива серии Turbosmart FPR изготовлены в Австралии из алюминиевых заготовок и оснащены нашей уникальной конструкцией стопорного кольца и внутренними деталями из нержавеющей стали.
Все новые серии FPR, FPR6, FPR8, FPR10
Ассортимент FPR от Turbosmart включает регуляторы давления топлива серий FPR6, FPR8 и FPR10. FPR6 использует фитинги 6AN и может пропускать топливо мощностью более 1200 л.с., в то время как FPR8 использует фитинги 8AN и может поддерживать топливо мощностью более 2000 л.с. FPR10 использует фитинги 10AN и будет подавать топливо мощностью более 3000 л.с. с таким же контролем и точностью, как и любой из наших регуляторов в этой линейке.
Все новые серии FPR, FPR6, FPR8, FPR10
Ассортимент FPR от Turbosmart включает регуляторы давления топлива серий FPR6, FPR8 и FPR10. FPR6 использует фитинги 6AN и может пропускать топливо мощностью более 1200 л.с.
Все новые Pro EFI FPR серии
Регулятор давления топлива серии Pro EFI от Turbosmart использует нашу ведущую в отрасли технологию управления для беспрецедентной реакции на давление топлива и имеет многопортовую базу для передовых методов подключения, включая впускной порт, обратный порт, а также 4 выпускных порта! Серия Pro EFI также включает дополнительный порт манометра 1/8NPT для датчика. Изготовлено в Австралии из Billet Aluminium и отличается уникальной конструкцией стопорного кольца.
Все новые Pro EFI FPR Series
Регулятор давления топлива серии Pro EFI от Turbosmart использует нашу ведущую в отрасли технологию управления для беспрецедентной реакции на давление топлива и имеет многопортовую базу для передовых методов подключения, включая впускной порт и обратный порт, а также четыре выпускных отверстия.
порты! Серия Pro EFI также включает дополнительный порт манометра 1/8NPT для датчика. Они изготавливаются в Австралии из алюминиевой заготовки и имеют уникальную конструкцию стопорного кольца.
Абсолютно новый Pro M EFI FPR серии
Регуляторы давления топлива Turbosmart Pro M EFI разработаны с учетом высоких требований к расходу и высоким требованиям механических топливных насосов. Многопортовая база — это функция, которая позволяет использовать входной порт, обратный порт, а также 4 выходных порта для более продвинутых методов подключения.
Совершенно новая серия Pro EFI FPR
Регуляторы давления топлива Turbosmart Pro M EFI разработаны с учетом требований механических топливных насосов к высоким расходам и высоким требованиям. Многопортовая база — это функция, которая позволяет использовать входной порт, обратный порт, а также 4 выходных порта для более продвинутых методов подключения.
Как работает регулятор давления топлива?
youtube.com/embed/S4aORoPSvSg»> Должен ли я обновить регулятор давления топлива?
Нам часто задают вопросы о нашем регуляторе давления топлива, о том, как он работает, какую роль он играет в топливной системе и почему мы обещаем, что он подходит даже для двигателей мощностью более 1000 л.с.
Здесь мы рассмотрим основы, как это работает, как это работает в топливной системе и объясним различные части. Многие из доступных онлайн-руководств в Интернете устарели, описывая старые конструкции, и во многих случаях они не применимы к современным системам впрыска. Мы решили создать собственное руководство с гладкой и понятной графикой, чтобы заполнить пробел.
Для чего нужен регулятор давления топлива?
Регулятор давления топлива является обязательным элементом для любой системы EFI, без него топливная рампа не сможет создать достаточное давление для поддержки форсунок достаточным количеством топлива, вместо этого топливо будет поступать прямо и не доходит до форсунок.
С другой стороны, полностью перекрыв проход в топливный бак, топливный насос попытается нагнетать слишком много топлива в форсунки, что приведет к их отказу.
Для корректной работы топливно-воздушной смеси необходимо надлежащее давление топлива во всех ситуациях, как на низких, так и на высоких оборотах, независимо от выходной мощности. Именно здесь регулятор давления топлива выполняет свою работу, адаптируя подачу топлива к потребности в топливе.
Что такое регулятор давления топлива и как он работает?
Регулятор давления топлива используется для поддержания стабильной подачи топлива даже при резких изменениях потребности в топливе. Диафрагма регулятора давления топлива имеет две стороны/камеры, одна сторона находится под давлением из топливной рампы, а другая сторона подвергается вакууму/давлению наддува из впускного тракта — между дроссельной заслонкой и впускным отверстием. Идеальным соотношением является соотношение 1:1. Регулятор давления топлива регулирует давление топлива в зависимости от давления воздуха/наддува, что приводит к тому, что топливная форсунка может поддерживать идеальное соотношение между топливом и наддувом.
Регулятор давления топлива состоит из диафрагмы, которая управляет «шаровым седлом» перепускного клапана и, как показано на рисунке ниже, может открываться и закрываться, чтобы регулировать постоянную подачу топлива.
При приложении давления (наддува) к верхней части регулятора, диафрагме, которая прикреплена к перепускному клапану, пружина сжимает диафрагму и уменьшает количество избыточного топлива, это заставляет топливные насосы работать интенсивнее, в то время как топливо давление увеличивается линейно по мере увеличения давления наддува во впускном коллекторе.
Как узнать, какое давление топлива показывает мой регулятор?
Как и большинство регуляторов, наш FPR имеет удобный порт для подключения манометра топлива или, в качестве альтернативы, датчика давления топлива для цифрового выхода.
Как движется диафрагма в регуляторе давления топлива?
Обратите внимание на разноцветные метки потока.
Каковы основные части регулятора давления топлива?
Чем этот регулятор давления топлива отличается от дешевой копии?
Регулятор давления топлива большего размера может работать с большим потоком и более высоким давлением при сохранении соотношения 1:1.
Часто более дорогие регуляторы давления топлива могут выдерживать большее количество видов спиртового топлива, такого как этанол и метанол, в то время как более дешевый регулятор, подвергающийся воздействию этих видов спиртового топлива, часто ломает диафрагму, что может привести к серьезному повреждению вашего двигателя.
Мы разработали наш FPR для систем с высокими требованиями, с той же отличительной чертой, что и все наши продукты. Мы даже сделали этот 1000HP+ одобренным.
Как убедиться, что он способен развивать мощность более 1000 л.с.?
Мы разработали наш регулятор давления топлива, ориентируясь на создание самого лучшего, самого надежного и точного регулятора на рынке. И с более чем тысячей проданных регуляторов, тысячами и тысячами миль драг-рейсинга, дрифта, трек-дней и на улице, мы можем гарантировать, что наш регулятор одобрен на 1000 л.с.!
» Размеры всех внутренних компонентов увеличены в сочетании с высококачественными материалами, а тот факт, что мы производим регулятор давления топлива на собственном производстве, делает наш регулятор особенным.
