Как проверить рулевую рейку на ВАЗ-2114: фото и видео
Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.
Видео о диагностике посторонних стуков в рулевой рейке
Видеоматериал расскажет о стуке в рулевой рейке.
Содержание
- 1 Конструкция рулевой рейки на ВАЗ-2114
- 1.1 Проверка рейки
- 1.2 Причины выхода из строя
- 1.3 Симптомы поломки
- 1.4 Когда наступает время замены рейки
- 2 Выводы
Конструкция рулевой рейки на ВАЗ-2114

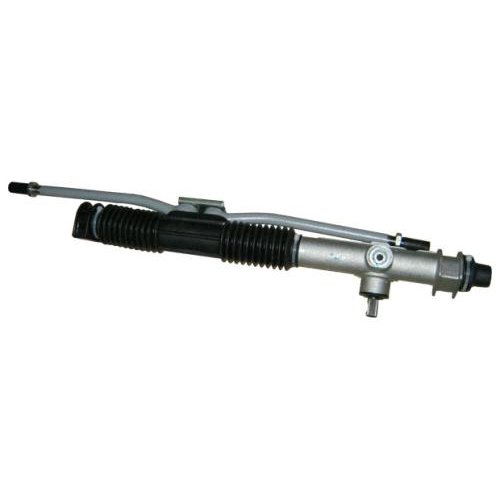

Оригинальная рулевая рейка производства АвтоВАЗ
Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки.
Рассмотрим, из каких элементов она состоит:
Устройство рулевой рейки
1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба
Общая схема рулевого управления, в том числе и рейки
Проверка рейки
Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.
Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:
Устанавливаем механизм в среднее положение.
Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.
Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30мин-1.
Схема проверки рулевой рейки
Причины выхода из строя
Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:
- Износ. Каждый механизм автомобиля имеет свой ресурс хода.
- В связи с неровными дорогами давление на рейку значительно увеличено.
- Недопустимое ускорение при крайнем положении колес.
- Механические повреждения вызванные в процессе эксплуатации.
Симптомы поломки

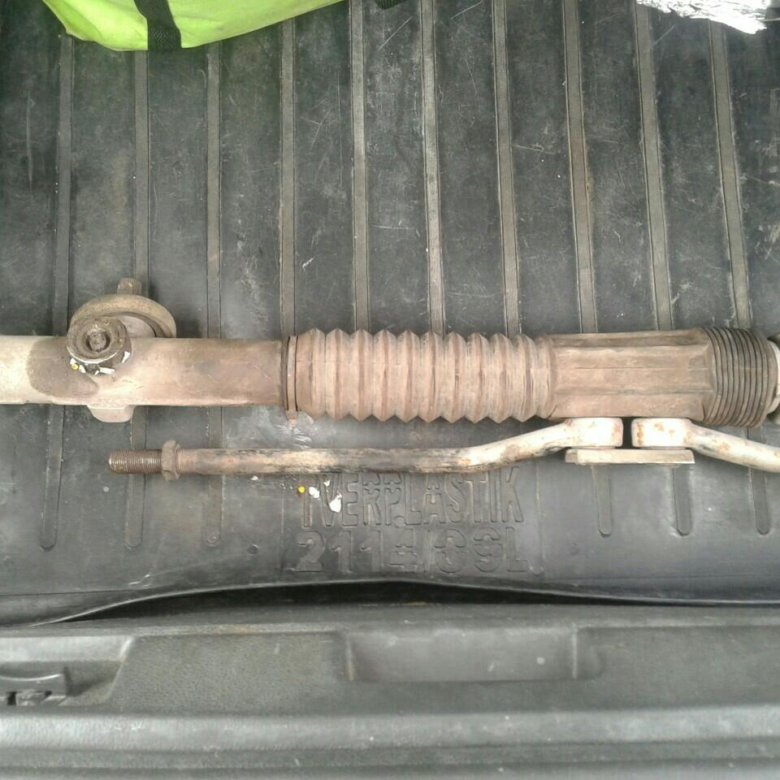

Диагностика стуков в рейке показала, что втулка расшаталась.
Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:
- Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
- Закусывание руля, при повороте в одну из сторон.
- Вибрация при поездке по ровной дороге.
- Нарушен угол развала-схождения.
Когда наступает время замены рейки
Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.
Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:
- Регулировка (выявляется при поточной диагностике).
- Ремонт (возможный дешевый вариант восстановления узла).
- Замена (когда отремонтировать узел не возможно или не целесообразно).

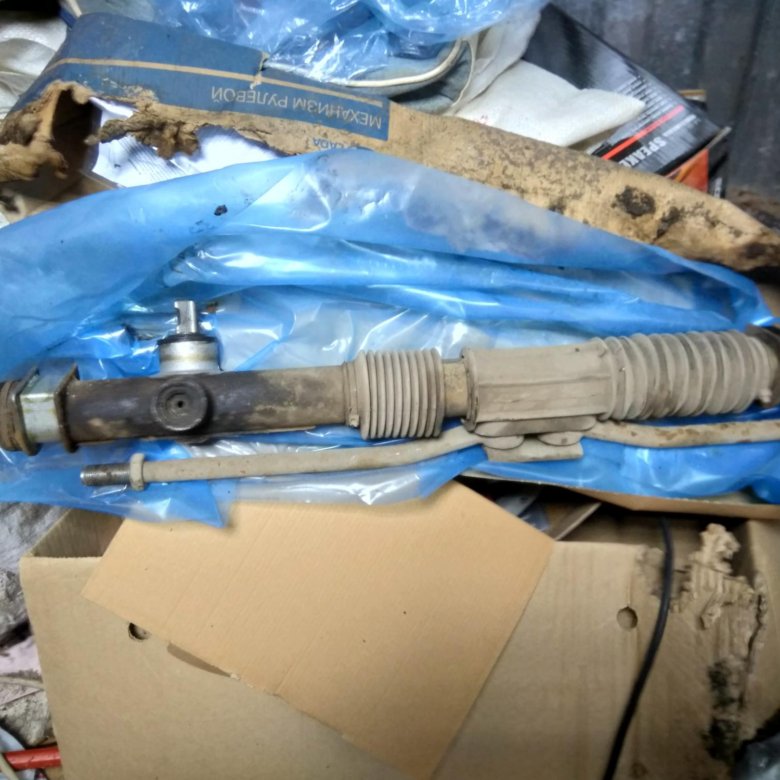

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.
При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел, поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.
Выводы
Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.
Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.
Рулевая рейка ВАЗ 2114: регулировка, замена и ремонт

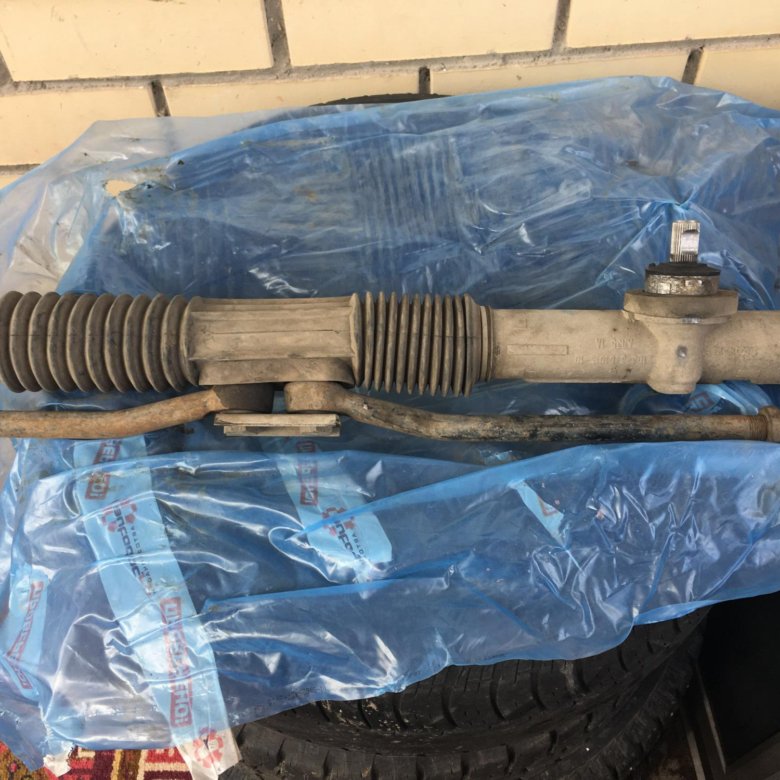

Рулевая рейка ВАЗ 2114 является механизмом, который обеспечивает управляемость автомобилем и его безопасность.
Если появились дефекты — стук, люфт, то это первые признаки того, что необходимо произвести ремонт. Причин, по которым выходит из строя рейка ВАЗ, достаточно много. Например, езда по бордюрам и неровной дороге.
В таких условиях нагрузки, действующие на узел, очень высокие, что приводит к быстрому износу деталей рулевой рейки. Обычно стук является предвестником ремонта. Возникает он исключительно при езде, но в тех случаях, когда поломка была запущена, он может проявить себя и при вращении руля на месте.
Перед началом ремонта необходимо приобрести ремкомплект рулевой рейки, который продается в трех исполнениях. Если узел не подлежит восстановлению, то разумнее окажется замена рулевой рейки ВАЗ 2114. При появлении небольшого люфта может не потребоваться разборка и замена комплектующих, достаточным окажется подтянуть рейку.
Работа занимает довольно малое количество времени, необходима лишь смотровая яма. При помощи ключа на 17 нужно вкрутить регулировочный болт на рулевой рейке.
Это поможет избежать от дорогостоящего ремонта и избавиться от большого люфта. Но если же это не помогает, придется разбирать весь узел или заменять его.
Содержание
- Как разобрать рулевую рейку?
- Можно ли отремонтировать деталь самостоятельно?
- Стоит ли ставить усилитель рейки на ВАЗ?
- По силам ли самому установить усилитель?
Вернуться к оглавлению
Как разобрать рулевую рейку?
Перебрать механизм непросто, но делать эту работу нужно лишь в том случае, если после затяжки регулировочного болта люфт уменьшился, а стуки остались. Для ремонта вам необходимо снять рулевую рейку с автомобиля и зажать в тисках. На защитном колпаке имеются хомуты, которые нужно снять. Аналогично избавляются от хомутов на пыльнике, правой опоре и распорном кольце.
Полностью разбирается механизм, выпрессовываются подшипники из посадочных мест. Сначала все элементы рейки протираются ветошью или очищаются при помощи кисти. Затем тщательно моются в керосине.
Теперь можно оценить степень износа всех деталей рулевой рейки. Они чистые, на них видно все, даже самые мелкие трещины, задиры, повреждения.
Если имеются небольшие задиры, то их можно убрать при помощи напильника, надфиля или наждачной бумаги. Но если повреждения существенные, придется менять детали. Проверьте состояние подшипников рулевой рейки, если они пришли в негодность, сильно бьют, то их необходимо тоже менять. Особенно страшно заедание, даже легкое, ведь это может вскоре привести к заклиниванию.
В случае, когда необходима замена всех деталей, стоит подумать о покупке новой рейки. Стоимость ее больше, нежели ремкомплекта, но эффективность от замены во много раз выше. Однако делать это разумно лишь в тех случаях, когда регулировка рулевой рейки не дает ощутимых результатов, так как все детали ее полностью пришли в негодность.
Вернуться к оглавлению
Можно ли отремонтировать деталь самостоятельно?
Заменить рейку все-таки дорого, поэтому большинство автомобилистов старается сделать все с минимальными затратами.
Ведь для диагностики все равно нужно разобрать ее, а вдруг там вся неисправность кроется только в износе подшипников? Лишь после полной разборки рейки можно судить о том, какие неполадки присутствуют в ней, что требует замены.
И если стучит рулевая рейка, то лучше не откладывать ремонт на будущее, сделайте все сами с максимальным качеством. Для работы вам необходимы следующие инструменты и материалы.
- Ремкомплект рулевой рейки.
- Набор ключей и отверток.
- Подшипники.
- Смазка.
Самостоятельная замена всех деталей окажется не столь уж затратной, а если учесть и тот факт, что вы будете все работы проводить лично, то можете сэкономить на услугах СТО. Главное, вы будете точно уверены в работоспособности узла и в качестве проведенных работ. И ремонт рулевой рейки своими руками окажется для вас наиболее эффективным.
Рулевая рейка состоит из: 1 — кольцо втулки рулевой рейки; 2 — опорная втулка рулевой рейки; 3 — картер рулевого механизма; 4 — игольчатый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба; 12 — пыльник; 13 — защитный колпак; 14 — рулевая рейка; 15 — упор рулевой рейки; 16 — уплотнительное кольцо; 17 — стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — распорное кольцо; 22 — внутренний наконечник рулевой тяги; 23 — соединительная пластина; 24 — стопорная пластина; 25 — болт крепления рулевой тяги к рулевой рейке; А и В — метки
А еще можно установить после ремонта и вспомогательное оборудование, которое улучшит характеристики автомобиля.
К нему можно отнести усилитель рулевой рейки ВАЗ. В ремкомплект для реек может входить различное количество деталей — от этого зависит и цена. Дешевые и простые комплекты для ремонта состоят из перечисленных ниже.
- Шайбы.
- Подшипников.
- Втулок из фторопласта.
- Гайки.
В средней ценовой категории находятся ремкомплекты, в которых, помимо перечисленных узлов, вы сможете найти валы и подшипники. И самый дорогой комплект необходим для полного ремонта, в нем имеется даже рулевая рейка. Так что вам остается лишь собрать все детали в один узел, набить смазки и прикрыть хорошенько пыльниками.
А чтобы повысить надежность механизма, можно установить усилитель рулевой рейки ВАЗ. Он поможет вам увеличить срок службы узла в несколько раз, уменьшит износ деталей за счет того, что изменяется перемещение картера механизма в продольном и поперечном направлениях.
Вернуться к оглавлению
Стоит ли ставить усилитель рейки на ВАЗ?
Можно, конечно, встретить усилители, которые изготовлены кустарным способом.
Внешний вид у них ничем не отличается от тех, которые делают ведущие производители. Вот только в процессе монтажа могут возникнуть трудности. Даже отверстия для крепежа могут попросту не совпадать.
И сразу же возникает вопрос о том, насколько железо крепкое, если даже отверстия усилитель рулевой рейки ВАЗ 2114 имеет неправильные. Поэтому при выборе лучше всего смотреть на механизмы от производителей, которые зарекомендовали себя с лучшей стороны. Любой усилитель рулевой рейки ВАЗ проходит испытания, в ходе которых становятся ясными его преимущества.
- Деформация в местах креплений картера снижается в несколько раз. А вот перемещение шпилек уменьшается вдвое.
- Картер меньше смещается во время поворота руля.
- Изменяется угол поворота руля на 10-12 градусов.
- Жесткость щитка становится выше, управляемость улучшается.
- Уходит скрип приборной панели при вращении руля на месте.
- Руль перестает дрожать при остановке с заведенным двигателем.
Одни плюсы, минусов усилитель рулевой рейки ВАЗ не имеет. Даже такие мелкие недочеты, как скрип панели приборов, устраняются установкой всего одного несложного прибора.
Вернуться к оглавлению
По силам ли самому установить усилитель?
Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.
Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля.
Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно. При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.
Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.
