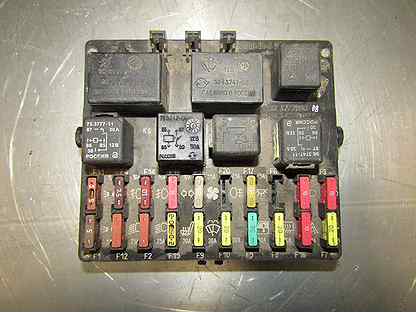

Реле ближнего света ваз 2110 где находится: Монтажный блок ВАЗ-2110. Расположение предохранителей и реле

Содержание

особенности реле, регулировки, ремонта,не включается освещение, схема, фото, видео

Как правило, причиной неисправности ближнего света на ВАЗ 2110 являются перегоревшие лампочки. Однако, иногда отсутствие освещения связано с выходом из строя других узлов. Ниже мы рассмотрим, как выполняется замена ламп, а также наиболее распространенные причины почему не горит ближний свет и способы их устранения.

Ближний свет автомобиля ВАЗ 2110

Замена ламп

Выбор

Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.

В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.

На фото – галогенная лампа стандарта H7

На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

Светодиодные Ксеноновые Галогенные
Яркость До 2000 Лм До 3300 До 1550
Долговечность 50 000 часов 3000 часов 1500 часов
Цветовая температура 4300-8500 К 4300-8500 К 3300 К
Цена ламп От 10 у. е. От 30-40 у.е. От 20-30 у.е.

Обратите внимание!
Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К.

Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.

Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.

Обратите внимание!
Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили.

Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.

Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.

Демонтаж заглушки

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

  • Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.
  • Затем надо снять заглушку, расположенную ближе к крылу.
  • Далее нужно отстегнуть пружинный фиксатор, который прижимает лампочку к корпусу блок-фары.

Отсоединение колодки от контактов

  • После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку, так как больше ей ничего не мешает.
  • Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
  • В завершение работы следует установить на место заглушку.

Обратите внимание!
В процессе замены ламп важно не касаться пальцами стекла.
В противном случае на поверхности останутся жировые пятна, которые приведут к перегреву и выходу из строя элемента освещения.

Замена лампы на этом завершена. Как правило, на данную операцию даже у новичков уходит несколько минут.

Совет!
Многие автовладельцы интересуются – как улучшить свет фар?
Наиболее простой способ – разобрать блок-фары, помыть их, при необходимости заменить стекла и отрегулировать пучки света.
Как правило, эти нехитрые процедуры дают хороший результат.

Замена предохранителей

Если после замены лампочек освещение все равно не работает, следует проверить предохранители. Монтажный блок располагается с левой стороны от руля.

Схема расположения предохранителей

За ближнее освещение в левой блок фаре отвечает предохранитель F2, а правой – F12. Надо сказать, что неисправность предохранителя не всегда можно выявить визуально. Поэтому лучше установить новые предохранители.

Ремонт

Если предохранители целы, но при этом освещение так и не включается, нужно найти причину неисправности. Для этого понадобится контрольная лампа, а еще лучше – мультиметр.

Схема головного освещения ВАЗ 2110

Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести не сложно – необходимо лишь прозвонить цепь и найти разрыв, чтобы его устранить.

Ниже приведем оптимальный порядок действий:

  • Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
  • Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
  • Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.

Обратите внимание!
Причиной неисправности реле зачастую являются окислившиеся контакты, которые нужно просто почистить.

Таким образом, проверяя по цепи все основные узлы, вы обязательно найдете причину неисправности. Упростить эту работу поможет схема ближнего света на ВАЗ 2110, которая приведена выше.

Схема настройки ближнего света

Регулировка

Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.

Ниже подробно рассмотрим, как отрегулировать ближний свет фар:

  • Нужно найти ровную площадку со стеной, которая будет служить экраном.
  • Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
  • На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
  • Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
  • Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
  • Одну из фар надо закрыть картонкой или листом фанеры.

Регулировочные винты

  • Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
  • Далее надо точно так же отрегулировать вторую блок-фару.

Вот, собственно, и вся информация о том, как настроить ближний свет фар.

Вывод

Ближний свет фар на ВАЗ 2110 может перестать светить по разным причинам, однако, в любом случае неисправность всегда можно найти и устранить самостоятельно.

При этом не стоит забывать и о регулировке направления световых пучков, от которых во многом зависит эффективность головного освещения.

Получить дополнительную полезную информацию по обозначенной теме можно из видео в этой статье.

Схема предохранителей и реле ВАЗ 2101 (21011 / 21013 / 2102)

Электрооборудование автомобиля защищено десятью плавкими предохранителями, установленными под панелью приборов с левой стороны рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.


А
Назначение
1
16
Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2
8
Стеклоочиститель и реле стеклоочистителя
Электродвигатель отопителя
Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего свет
4
8
Правая фара (дальний свет)
5
8
Левая фара (ближний свет)
6
8
Правая фара (ближний свет)
7
8
Левый передний фонарь (габаритный свет)
Левая фара (габаритный свет; ВАЗ-21011, 21013)
Контрольная лампа габаритного света
Правый задний фонарь (габаритный свет)
Лампа освещения багажника
Лампа фонаря освещения номерного знака
Фонарь освещения номерного знака (ВАЗ-2101)
Лампа освещения комбинации приборов
8
8
Правый передний фонарь (габаритный свет)
Правая фара (габаритный свет; ВАЗ-21011, 2101)
Лампа фонаря освещения номерного знака
Лампа освещения прикуривателя
Левый задний фонарь (габаритный свет)
Подкапотная лампа
9
8
Контрольная лампа давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа стояночного тормоза и уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа заряда аккумуляторной батареи
Фонарь заднего хода
Лампа вещевого ящика
10
8
Регулятор напряжения
Обмотка возбуждения генератора

Реле в подкапотном пространстве


Реле
1
Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2
Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3
Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)



1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.

2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.

Реле указателей поворота и аварийной сигнализации

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов



Реле стеклоочистителя


Реле (РС-514) находится на левой водительской стойке под торпедо за утеплителем.



Ближний, дальний свет ВАЗ 2110

Освещение и световая сигнализация, это одна из ваших гарантий безопасного движения на дороге. Неисправности как правило возникают в данной системе по нескольким причинам: ослабление контактных соединений, ведущих к периодическим потерям тока в их цепи, окислением этих соединений, в следствии чего увеличивается проходящий ток по этой цепи, вызывающий перегорание предохранителя. Выход из строя лампы освещения. Неисправности с освещением делятся на случаи полного отказа работоспособности света, или кратковременная нестабильная работа. Рассмотрим в данной статье все эти причины и узнаем как их устранить.


Как работает свет на автомобиле

Принцип работы освещения на всех автомобилях практически одинаковый, разница заключается только во включении и переключении освещения. В одних моделях ближний свет и дальний свет фар включается только при работающем зажигании в других достаточно работы габаритных огней. Свет ВАЗ 2110 работает при включённом зажигании.


Возникающие неисправности могут носить характер полного отказа работоспособности света фар или их периодичной неработоспособности, возможны случаи когда ваш свет будет гореть тускнее обычного и с перебоями. Дальний свет, как правило настраивается для ночной езды по трассе, в отличии от того, что ближний свет применяется зачастую и днём, в сочетании с противотуманными фарами. Легче всего устранять неисправность полного отказа работы света ВАЗ 2110. В таком случае существует конкретная поломка или неисправность которую просто методически выявляешь и устраняешь. В случае периодических отказов, а на момент устранения, когда всё работает эту неисправность определить куда сложнее, так как она может затаится где угодно.

Перед поиском причины отказа ближнего, дальнего света фар, следует понимать механизм работы и принцип работы, который заключается в следующем:

Питание от аккумуляторной батареи подаётся на замок зажигания — далее питание идёт на выключатель габаритных огней — с которого он поступает на переключатель света, находящийся на рулевой колонке — далее управление поступает с него на соответствующее реле в блоке предохранителей, рулевой переключатель включает определённое реле, подавая напряжение на его контакты.

Важный момент! Рулевой переключатель включает не сам свет, а управляет реле света в блоке предохранителей, которые в свою очередь через соответствующие предохранители подают питание на сами лампы накаливания ближний свет / дальний свет фар.

Таким образом при отказе работы освещения нужно понять и выяснить на каком участке цепи произошёл обрыв цепи, потеря напряжения. Или определить что неисправность кроется в выходе из строя лам освещения. На данном автомобиле ближний и дальний свет разделен на две лампы в каждой фаре.

  1. Блок фары
  2. Блок предохранителей
  3. Переключатель света
  4. Переключатель габаритных огней
  5. Выключатель зажигания
  6. Приборная панель
  • К4 — Реле ближнего света фар
  • К5 — Реле дальнего света фар
  • F12 — Предохранители правой фары ближний свет
  • F13 — Предохранители правой фары дальний свет
  • F3 — Предохранители левой фары дальний свет, КЛ дальнего света
  • F13 — Предохранители правой фары дальний

Рассмотрим случай, когда не работает правый дальний свет. Не забывайте о том, что свет включается реле и в случае отказа ближнего или дальнего света одной форы и при этом работоспособностью другой, это означает что цепь включения света до реле функционирует нормально и искать причину следует уже после реле, начиная с предохранителей. Практически все цепи защищены предохранителями, даже установленные дополнительные аксессуары — навигатор, видеорегистратор, антирадар, получают питание от прикуривателя, который защищен предохранителем

За правый дальний у нас отвечает предохранитель F13 вытаскиваем его и проверяем на работоспособность, если по визуальному осмотру не понятно работает он или нет, замените его заведомо исправным предохранителем такой же мощностью. При его замене возможны два варианта, свет так же не загорится или предохранитель перегорит. В случае короткого замыкания. Нужно искать его причину. Далее открываем фару и заменяем лампочку дальнего света. Всё это можно немного облегчить, если в вашем распоряжении имеется контрольная лампочка, которой можно проверить, подводится ли напряжение к самой фаре, так как снятие лампочки требует небольшого навыка.

Если вы определите что при включении дальнего света напряжение подходит к фаре, то смело можно снимать с задней стороны фары его горшок и производить замену лампочки. Существует ещё одна неисправность, это обрыв и потеря «массы» на лапу, учтите этот момент и не спешите сразу совершать траты покупая новую лампочку. Возможно просто отсоединился этот провод и при подходе питания на лампу, отсутствует питание массы.

Где находится реле зарядки на ВАЗ 2110

Реле поворотов ваз 2107 схема подключения.

Реле ближнего света.

Где находиться стартер ваз 2110 фото.

Тюнинг ваз 2112 фото.

Где находится стартёр на ваз 2115 фото.

Реле центрального замка ваз 2112.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота.

Электрооборудование Ваз-2110-6.

Снятие верхней накладки панели ваз 2110.

пойдет о дополнительном реле заряда, которое позволяет избавиться от мигани. ..

ваз 2106 инжектор генератор рабочий нет зарядки Сделай сам.

Где находится реле сигнала ваз 2110.

Где находится реле зажигания.

Реле стартера ваз 2115 где находиться фото.

Реле регулятор на генераторе.

Тюнинг зажигания инжектор ваз 21.

реле стартера ваз 2114 фото Фотографии автомобилей.

Запчасти ВАЗ передний привод.

Где находится реле зарядки на ваз 2115 инжектор фото.

Демонтаж стартера и связь с реле.

Кстати, где находится это реле?

Где стоит реле зарядки на ваз 2109.

Почему нет зарядки на ваз 2106.

2306), на голосовании.

реле стеклоочистителя.

Реле стартера ваз 2114 фото.

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.



С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

Блок предохранителей 2114-3722010-60

Блок предохранителей 2114-3722010-10, 2114-3722010-18



А
Назначение
1
10
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
10
Задние фонари (лампы стоп-сигнала)
Плафон освещения салона
4
20
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
5
20
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
6
30
Электростеклоподъемники передних дверей
Реле включения электростеклоподъемников
7
30
Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7. 5
Левая противотуманная фара
9
7.5
Правая противотуманная фара
10
7.5
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
11
7.5
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
12
7.5
Правая фара (ближний свет)
13
7. 5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
17
-
Запасной
18
-
Запасной
19
-
Запасной
20
-
Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле очистителя ветрового стекла
К4
Реле контроля исправности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло "STOP"
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Блок предохранителей под полкой с пассажирской стороны (инжектор)



А
Назначение
1
15
Главное реле
2
15
Цепь питания системы впрыска (вход неотключаемого напряжения)
3
15
Топливный насос

К1
Главное реле
К2
Реле электробензонасоса
К3
Реле электровентилятора системы охлаждения

Где находятся предохранители и реле - Лада Приора

№ предохранителя Сила тока, А «Стандарт» и «Норма» «Норма» с кондиционером и «люкс»
F1 25 Вентилятор радиатора системы охлаждения двигателя Резерв
F2 25 Обогрев заднего стекла Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3 10 Правая фара, дальний свет Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4 10 Левая фара, дальний свет
F5 10 Звуковой сигнал Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 7.5 Левая фара, ближний свет
F7 7.5 Правая фара, ближний свет
F8 10 Тревожный сигнал Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 25 Предохранитель печки Приоры Резерв
F10 7.5/10* Освещение салона, панели приборов, стоп-сигнал Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11 10/20* Стеклоочиститель Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12 20/10* Клемма 15 приборов Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 15 Предохранитель прикуривателя Приоры
F14 5 Левая фара, габаритный огонь, освещение номерного знака, освещение багажника Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15 5 Левая фара, габаритный огонь Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16 10 Клемма 15 АБС Гидроагрегат, контакт «18»
F17 10 Левая противотуманная фара
F18 10 Правая противотуманная фара
F19 15 Обогрев сидений Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20 5/10* Блок управления иммобилизатором Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21 7. 5/5* Задние противотуманные фонари Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 -/20* Резерв Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 -/7.5* Резерв Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30 Резерв
F31 30 Блок управления электропакетом Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32 Резерв

Реле контроля ламп ваз 2110 влияет на габариты

  • Принцип работы устройства
  • Сработало реле контроля ламп — в чем причина
  • Модернизация реле

Сегодняшней темой нашего разговора будет такая небольшая деталь, как реле исправности ламп ваз 2114. Мы выясним, для чего она нужна, как работает и что делать в случае ее поломки.


Реле контроля исправности ламп ваз 2114

Принцип работы устройства

Как нетрудно догадаться из его названия, реле контроля исправности ламп ваз 2114 предназначено для проверки текущего состояния автомобильных ламп (а именно — габаритных огней и стоп-сигналов), а также для оповещения водителя в случае их выхода из строя. Так, при отказе даже одной из указанных ламп либо при обрыве участка бортовой сети, отвечающего за их работу, на панели приборов загорится соответствующий значок.


Расположение реле контроля исправности ламп

Местом нахождения данного реле является общий (по-другому — монтажный) блок, находящийся внутри моторного отсека. Он служит для размещения всех автомобильных предохранителей, а также целого ряда реле, отвечающих за правильную работу внутренней сети. Интересующее же нас реле имеет продолговатую форму и обозначается индексом К4.

Оно включено в электрическую цепь по следующему принципу:

Функционирует реле контроля исправности ламп ваз 2114, схема которого представлена выше, следующим образом:

  • если сопротивления на участках A-C-D и A-B-D — одинаковы, то разность потенциалов между точкой С и точкой В равна нулю;
  • если сопротивление на одном из участков изменяется вследствие перегорания лампы, то между указанными точками появляется потенциал, вызывающий срабатывание сигнальной лампочки на панели приборов;
  • если на одном из участков цепи происходит разрыв, то между точками С и В также появляется потенциал, и сигнальная лампочка в салоне срабатывает.

Данный принцип работы носит название резисторного моста. Он позволяет практически безошибочно определять наличие неполадки в цепи питания ламп (для того, чтобы избежать случайных срабатываний при небольших сетевых колебаниях, реле рассчитано на разности потенциалов, максимально близкие к разности, образующейся при обрыве).

Как можно из этого видеть, срабатывание реле и свечение сигнального значка на панели могут быть не только признаками перегорания лампочки габаритов или стоп-сигналов, но и признаками нарушения целостности их электрической цепи.

Предохранители, отвечающие за контроль ламп автомобиля ВАЗ

Несмотря на наличие в монтажном блоке специальных реле, также водитель должен обратить внимание и на маркировку предохранителей, которые отвечают за контроль осветительных приборов. В некоторых случаях, именно из-за их перегорания, реле начинает подавать сигналы неисправности ламп.

F 1 -10 ампер – отвечает за осветительные фонари задних противотуманок, и сигнализатор их включения;

F 8 -7. 5 ампер – он отвечает за работу правой противотуманной лампы;

F 9 -7.5 ампер – он отвечает за работу левой противотуманной лампы;

F 12 -7.5 ампер – данный предохранитель отвечает за работу ближнего света правой фары машины;

F 13 -7.5 ампер – данный предохранитель отвечает за работу ближнего света левой фары машины;

F 14 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения левой фары машины, а также за сигнализатор ее включения;

F 15 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения правой фары машины, а также за сигнализатор ее включения.

Эти предохранители имеют четкую маркировку, которую можно также посмотреть на фото № 3, и отвечают за исправность не только самого прибора, но и электрической цепи. Поэтому в случае обнаружения каких-либо неполадок, в лампах, то прежде всего необходимо обратить внимание на предохранители.

Как было указано выше, в некоторых модификациях, и в зависимости от годов выпуска авто, место расположения и некоторая маркировка может быть изменена. Но при покупке автомобиля, в комплект входит техническая документация, где все расписано, но на случай если она отсутствует, тогда можно воспользоваться фото, которые имеются в данной публикации.

Их монтаж производится легко. Дело в том, что в блоке, где они располагаются, имеется специальный ключ, с помощью которого и можно легко снять все предохранители, а на место они ставятся легким надавливанием на них.

Фото 4

Для того чтобы снять и поставить на место реле контроля, также не нужно прилагать больших усилий. В своем основании они имеют вилку, и если взяться рукой за него, и с небольшим усилием потянуть вверх, то оно легко снимется. Аналогичным образом его можно поставить на место.

Важно знать, что в случае тюнинга автомобиля, а именно добавления к фарам светодиодов, может возникнуть ситуация, что все предохранители, к которым они будут подключены начнут перегорать. В таком случае специалисты рекомендуют заменить их на резисторы. О том, какой резистор лучше подойдет, нужно спросить у специалиста, у которого приобретаются сами диоды. Установка самого резистора не составит большого труда, так как его монтаж происходит по принципу установки и снятия предохранителя.

Сработало реле контроля ламп — в чем причина

Причин срабатывания реле к4 ваз 2114 может быть несколько, а именно:

  • перегорела одна из ламп стопов или габаритов;
  • произошел обрыв в проводке;
  • реле вышло из строя;
  • произошло ложное срабатывание.

Начинать поиск неполадки следует, безусловно, с ламп накаливания — для этого достаточно проверить их на работоспособность и, при выявлении перегоревшей, заменить ее на новую. После этого сопротивление в резисторном мосту цепи реле придет в норму и контрольный сигнал погаснет.


Горит лампочка реле контроля исправности ламп

Если же выяснится, что лампочки полностью исправны, то следует проверить состояние их цепи питания. Сделать это можно при обычной прозвонке мультиметром. Найденные при этом участки проводов с обрывом следует заменить на целые провода.

Следует отметить, что для реле отсутствие питания на лампе из-за обрыва провода аналогично перегоранию самой лампы. По этой причине всегда следует выполнять проверку бортовой проводки, а не спешить менять реле на новое.

Если же и цепь питания ламп оказалась исправной то, вероятно, проблема кроется в самом устройстве. Порой, при длительной эксплуатации реле закисает и остается в постоянно замкнутом положении. Чтобы проверить его исправность, проще всего заменить реле на другое, точно такое же. Если проблема при этом пропадет, значит причина найдена.

Клеммы реле контроля исправности ламп

Таблица электрических параметров при Т=25°С

Наименование параметра, единица измерения Буквенное обозначение Норма Ucc, B
Не менее Не более
1 Остаточное напряжение на выходе, В UDS 1,2 15
2 Ток потребления при нулевом напряжении на выходе, мА ICC 6 15
3 Время включения, с ton 1,1 1,3 15
4 Время выключения, мс toff 115 135 15
5 Напряжение срабатывания компараторов, мВ UITP 6,3 16,5 15

Схема реле контроля исправности ламп с использованием ИС УР1101ХП34

Реле контроля исправности ламп ваз 2109

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта: старого образца и нового образца.

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка. У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики: Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку. После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари. От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно. Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую. Реле: К1 — Реле времени омывателя заднего стекла К2 — Реле-прерыватель указателей поворота и аварийной сигнализации К3 — Реле стеклоочистителя К4 — Реле контроля исправности ламп (или перемычки, или ничего) К5 — Реле включения дальнего света фар К6 — Реле включения очистителей фар К7 — Реле питания электростеклоподъёмников К8 — Реле включения звукового сигнала К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя К10 — Реле включения обогрева заднего стекла К11 — Реле включения ближнего света фар Предохранители: 1 (8A) Правая противотуманная фара, индикатор включения 2 (8A) Левая противотуманная фара 3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар 4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика 5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы 6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона. Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты) 7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения. 8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения 9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет) 10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет) 11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации 12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей 13 (8A) Правая фара(дальний свет) 14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар 15 (8A) Левая фара(ближний свет) 16 (8A) Правая фара(ближний свет) Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

ОбозначениеФункция
К1Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2За работу поворотников или аварийного сигнала.
К3За электродвигатель системы очистки лобового стекла.
К5Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6Выход из строя этого компонента станет причиной неработающего клаксона.
К7Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №АмперыЗа что отвечает:
F110Задние противотуманки
F210Поворотники и аварийная сигнализация
F37. 5Освещение салона
F420Обогрев заднего стекла Плафон освещения подкапотного пространства
F520Звуковой сигнал Вентилятор радиатора
F630Электростеклоподъемники
F730Омыватель лобового стекла Прикуриватель
F87.5Правая противотуманная фара
F97.5Левая противотуманная фара
F107.5Габариты Подкапотная лампа Освещение номера Освещение приборов
F117.5Габарит правой стороны автомобиля
F127.5Правая фара ближнего света
F137.5Левая фара ближнего света
F147.5Правая фара дальний
F157.5Левая фара дальний
F1615Лампы на приборной панели
F17Резервный
F18Резервный
F19Резервный
F20Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос, центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Чем современней стает автомобиль, тем больше в нем появляется разных дополнительных и заводских опций, улучшающих удобство водителя и пассажиров, а также, влияющих на управление машиной в целом. Как правило, все эти опции, берут энергию от аккумуляторной батареи.

Для работы каждого электроприбора в автомобиле, нужно определенное количество энергии. При повышении силы тока сверх нормы, прибор может сгореть. Поэтому, чтоб избежать подобной ситуации, предусмотрены предохранители. Они находятся в, так называемом, блоке предохранителей. Он имеется в каждой машине, в независимости от ее года выпуска. Мы же с Вами, как пример, рассмотрим блок предохранителей ваз 2114.

Ваз 2110

кнопка включения ближнего света. Световая и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Наружные и внутренние освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электроосвещения, устранение неисправностей

Схема включения внешнего освещения

1 - лампы габаритного света в фарах
2 - монтажный блок
3 - выключатель наружного освещения
4 - выключатель зажигания
5 - контрольная лампа внешнего освещения в комбинации приборов
6 - лампы габаритных огней в задних габаритных огнях
7 - стоп-сигналы в задних фонарях
8 - фонари освещения номерного знака
9 - выключатель освещения приборов
10 - выключатель фонарей заднего хода
11 - выключатель стоп-сигналов
12 - блокировка бортовой системы контроля
13 - лампы заднего хода во внутренних задних фонарях
К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
A - к источникам питания
B - к лампам освещения приборов

Передние габаритные лампы расположены в блок-фарах, задние - в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Стоп-сигнал и фонарь заднего хода расположены во внутренних задних фонарях на крышке багажника. (Чтобы снять выключатель стоп-сигнала, см. Снятие вакуумного усилителя и педали тормоза). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 контроля исправности ламп в монтажном блоке. При перегорании одной из ламп или обрыве контакта в патроне или цепи питания в блоке управления загорается соответствующий индикатор.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с внешним освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на выключатели ламп освещения салона и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110. Кроме того, внутреннее освещение включается, если одна из дверей открыта и переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается, и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы фонарей заднего хода загораются при включении зажигания ВАЗ 2112 и замыкании переключателя заднего хода, расположенного на коробке передач.

Освещение багажника включается одновременно с лампочками габаритных огней.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка угла наклона фар

Регулировка фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещения салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена габаритного фонаря противотуманного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка пластины заднего фонаря на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка ВАЗ 2111 , Фары ВАЗ 2112, ВАЗ 2110. Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Автомобиль ВАЗ 2110 имеет две блок-фары производства Bosch или ОАО «Автосвет», совмещающие в себе фары ближнего и дальнего света, стояночные (стояночные) лампы и указатели поворота. Фары различаются по дизайну. Фара ближнего света «Автосвет» - с плоским экраном и рассеивателем между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампочка габаритного света расположена в фаре дальнего света.Фара ближнего света ВАЗ 2111 Bosch - без рассеивателя, с защитным колпачком на лампе, лампочка габаритного света - в фаре ближнего света. Указатели поворота у обеих фар одинаковые, точки крепления одинаковые: вверху - болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу - гайкой к шпильке на кронштейне. брызговика и болт - к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света.При включении ближнего света фар загораются лампы ближнего света ВАЗ 2112, а при включении дальнего света - все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8,5 Ом. Напряжение подается на обмотки реле, если кнопка переключателя наружного освещения ВАЗ 2110 полностью нажата (далее выбор между ближним и дальним светом - в зависимости от положения подрулевого переключателя фар) или - независимо от положения выключатель - если водитель нажимает на подрулевой переключатель (тогда включается дальний свет).

Схема подключения фар с однонитевым ближним светом

1 - блок-фары
2 - монтажный блок
3 - выключатель света фар ваз 2111
4 - выключатель наружного освещения
5 - выключатель зажигания
6 - комбинация приборов с контрольной лампой дальнего света фар
А - к источникам питания
К4 - реле ближнего света
К5 - реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка угла наклона фар

Регулировка фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещения салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена лампы габаритного и противотуманного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка пластины заднего фонаря на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения

Снятие и установка светильника багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На всех легковых автомобилях Десятого семейства линии питания фонарей содержат множество элементов. Есть реле исправности ламп, переключатели и предохранители. Поэтому, если на ВАЗ-2112 не загораются стоп-сигналы, необходимо проверить всю цепь. Но причина может выглядеть простой: иногда лампы не включаются из-за того, что патрон не контактирует с «массой». Анализировать схему несложно, но найти причину поломки сложно. Разберемся в деталях.

Если одна из ламп не горит, ее просто заменяют. Смотрите пример в видео - нужна база P21 W.

Стандартный вариант стоп-сигнала

Питание на предохранитель F17 идет от аккумуляторной батареи, затем ток идет на контакт вывода 11, а затем при замыкании вывода образуется цепь с нитью накала ламп 7. Но учтите: частью схемы является реле К1, точнее его контакты 5 и 4.

Базовая плата

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверьте один предохранитель. Он называется F17 и находится в монтажном блоке слева от водителя.


Основной монтажный блок

Важно знать: на одном из выводов предохранителя всегда присутствует напряжение. Проверить это!

Несколько слов о «реле здоровья»

Реле исправности лампы называется K1 и является самым большим в монтажном блоке. Если это реле снять, то при нажатии на педаль можно вызвать напряжение на выводе 5 (но не 4). Еще раз взгляните на схему, и станет понятно, о чем идет речь.


Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммной колодке проверьте напряжение:

  • 6 - потенциал «массы»;
  • 2 - напряжение «+12», но только после включения зажигания;
  • 5 - «+12» по нажатию на педаль;
  • 4 - клемма звенит как отвод «массы».

Если на клемме «4» не возникает потенциала «0», значит, оборваны резьбы лампы или имеется разрыв в проводке. Теперь рассмотрим другое: потенциал «массы» обнаружен, но лампы не горят. Здесь появляются подозрения на короткое замыкание.

Включаем стоп-сигналы принудительно

Реле К1 успешно заменено перемычкой. На рис. 1 просто показана его схема. Если такой площадки нет, можно временно замкнуть контакты 4-5. Для начала проверьте все, что было сказано выше.

Пусть наблюдатель следит за тем, что происходит с лампами. Одним касанием нажмите на педаль и отпустите ее. Если лампы не загораются, проверьте исправность предохранителя.Перегорел - ищите короткое замыкание.

Как надо и как нельзя проверить потенциал «0 Вольт»

Договариваемся сразу, что работаем только с вольтметром. Напряжение «+12» вызывается подключением одного щупа к «массе». Наличие потенциала «ноль» проверяется иначе: любой из щупов подключается к клемме с положительным напряжением, а затем второй щуп подключается к испытательному проводу.


Как подключить вольтметр

Считайте ошибку: один щуп подключен к «массе», второй к тестовой клемме, а вольтметр показывает «0».Здесь делают вывод, что потенциал «массы» есть, но это неверно! При разрыве контакта с «землей» прибор также покажет «0». То есть цифра «0» не несет информации.

Проверка проводки стоп-сигналов холостого хода (проверка массы)

Рассмотрим принципиальную схему: стоп-сигналы и фонари заднего хода имеют общую «весовую» шпильку. При нарушении контакта с этим контактом лампы заднего хода не включаются. Ну и стоп-сигналы тоже.


Разъем для подключения «внутреннего» освещения

Со стороны портов закреплен разъем, через который проводка идет к пятой дверце. Разъем имеет черный и красный провода. Проверить на них напряжение. Чаще всего "масса" на черном проводе не звенит. Но, возможно, нужно почистить сам разъем.

Обычно, когда «масса» отламывается, используется другая шпилька - та, которая соединяется со спиралью нагрева стекла.

Если на красный провод не доходит «плюс», проверяем «лягушку».Здесь все просто:

Кстати, на один из выводов разъема поступает напряжение «12 Вольт». Проверь это!

Если все действия не привели к результату, остается одно: обратиться к квалифицированному электрику. Желаем успехов.

Как снять монтажный блок - все действия в одном видео

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную роль в предупреждении других участников движения о торможении или замедлении.Если на ВАЗ 2110 не горят стоп-сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно понимать схему стоп-сигналов на ВАЗ 2110.

Схема работы стоп-сигналов

Стопы на автомобилях ВАЗ работают так же, справедливо простой способ.Основным элементом этого узла считается датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы на задней части автомобиля. Когда торможение прекращается, лампа гаснет. Если на ВАЗ 2110 не загораются стоп-сигналы, первое, что нужно сделать, это убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи подается на выключатель, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных друг с другом.Затем напряжение уходит в минус АКБ, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в области тормозной системы шоссе. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было зажигание стоп-сигналов вместе с тормозными колодками, когда автомобиль начинал тормозить. На современных моделях, таких как ВАЗ 2110, датчик остановки подключен к педали тормоза.Это давало возможность включить лампу точно в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент выбора свободного хода педали тормоза перед началом замедления.

Причины обрыва стоп-сигнала

Если на ВАЗ 2110 не горит стоп-сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем возьмите контрольную лампу и проверьте, есть ли напряжение на датчике остановки.Если во время такой проверки контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При такой проверке важно убедиться, что питание подается на предохранитель и направляется от него. При необходимости заменяем оборванный или перегоревший провод, устраняем оборванные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если на одной из клемм есть питание, можно демонтировать оба провода и соединить их медным проводом.В этом случае загораются сигнальные лампы.

Если во время теста загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснилось, что датчик исправен, то нужно поискать обрыв в проводке или неисправность ламп. Заодно берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей. Если подано питание, то, скорее всего, на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп.При отсутствии питания необходимо найти обрыв цепи или плохой контакт в системе между выключателем остановки и сигнальной лампой. Бывает, что устанавливается новый предохранитель, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

Как заменить реле включения фар

Все реле, включая реле закрытия фар, используются для защиты систем с высоким током и напряжением от водителя в качестве меры безопасности.Используемые в «откидных» фарах, которые раскладываются из кузова автомобиля, реле включения фар необходимы для работы фар. Это реле находится в главном блоке предохранителей или на панели.

Любое реле, которое подает питание на электрическую систему, которое используется так же часто, как и фары, со временем потребует замены; возможно, вам даже придется делать это более одного раза в течение срока службы вашего автомобиля. Симптомы неисправного реле включают в себя фары, которые не открываются или не закрываются, и, возможно, прерывистое функционирование двигателей фар.

Часть 1 из 1: Замена реле включения фар

Необходимые материалы

  • Плоскогубцы (при необходимости)
  • Сменное реле

Шаг 1. Найдите реле закрытия фар . Найдите в руководстве по эксплуатации вашего автомобиля, где находится реле включения фар. Скорее всего, он будет под капотом вашего автомобиля, где находится ваша основная панель предохранителей. Однако он может располагаться внутри кабины транспортного средства, если ваш автомобиль оборудован внутренним блоком предохранителей.

Шаг 2: Снимите крышку или крышку блока предохранителей . Чтобы получить доступ к реле включения фар, вам необходимо снять крышку или крышку с блока предохранителей.

Шаг 3: Снимите старое реле . Реле закрытия фар выйдет непосредственно из своего вывода. Если это трудно понять, вы можете использовать плоскогубцы, иглу или что-то еще. Убедитесь, что это реле того же типа, что и заменяемое реле.

  • Совет : Проверьте клемму, которая подключается к реле.Перед установкой нового реле убедитесь, что он чистый и обеспечивает хорошее соединение. Проверьте старое реле на предмет повреждений. Серьезные повреждения могут быть вызваны другими компонентами, связанными с функцией реле закрытия фар. В этом случае эти проблемы необходимо решить до завершения установки нового реле.

Шаг 4: Вставьте новое реле . Вставьте новое реле закрытия фар туда, где было снято старое реле.Сильно нажмите на реле, чтобы правильно его подключить.

Шаг 5: Проверьте фары . Включите автомобиль и проверьте фары. Убедитесь, что фары открываются и включаются своевременно. Затем выключите их, чтобы убедиться, что они закрываются должным образом. Выполните этот тест три или четыре раза, чтобы убедиться в правильности работы.

Шаг 6: Установите на место крышку блока предохранителей . Установите на место крышку блока предохранителей, которую нужно было снять для доступа к реле. Затем вы можете утилизировать старое реле, если оно находится в хорошем состоянии (т.е., без расплавленного пластика, расплавленного металла или значительного разрушения).

Старомодные «выдвижные» фары добавляют определенную привлекательность многим старым и новым автомобилям. Они действительно включают в себя больше движущихся частей, включая дополнительные комплекты, двигатели и электрические системы, чтобы они работали. Если ваше реле закрытия фар оставляет вас в темноте или вы просто предпочитаете, чтобы этот ремонт за вас выполнил профессионал, вы всегда можете обратиться к сертифицированному специалисту, например, из YourMechanic, чтобы он приехал и заменил вам реле закрытия фар.

Панель приборов ваз 2110.

Основные обозначения на панели приборов ваз. Описание и расположение индикаторов и инструментов на панели

Многие люди сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно модернизировать панель приборов в автомобиле ВАЗ 2110.

Общие характеристики

Над проектом автомобиля ВАЗ 2110 начали заниматься задолго до запуска его в серийное производство ... Серийно автомобиль сошел с конвейера в 1996 году.Этот автомобиль не был похож ни на один из ранее выпущенных. ВАЗ 2110 - легкий переднеприводный автомобиль.

Автомобиль предназначен для городской езды с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманными фарами, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером . .. Также при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочная система тормозов и дополнительное освещение на машине.Интерьер обтянут тканью. Для перевозки крупногабаритных грузов и увеличения объема багажника задние сиденья можно сложить.

ВАЗ 2110. Щиток приборов. Описание

На приборной панели расположены следующие датчики: спидометр, тахометр, указатель температуры двигателя, указатель уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. Тахометр используется для определения количества оборотов двигателя.На приборной панели есть два дальномера. Один счетчик показывает пробег, который автомобиль проехал за весь период эксплуатации, второй - «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой ближнего света.

Как снять приборную панель?

Для того, чтобы снять панель приборов в ВАЗ 2110, необходимо выполнить следующие действия:

  • от АКБ необходимо отсоединить провод минусовой клеммы;
  • откручиваем винты и снимаем комбинацию приборов;
  • откручиваем 2 винта крепления, которыми панель приборов крепится к обшивке, и вынимаем комбинацию приборов из гнезда;
  • необходимо отсоединить от колодки проводов панели приборов.

Для установки панели приборов необходимо произвести действия в строго обратной последовательности.

Новая обшивка приборной панели

В ВАЗ 2110 приборная панель выглядит неприметно и может быстро надоесть, но покупать альтернативу со встроенным бортовым компьютером не хочется, ведь придется потратить много денег на это. Процесс обновления приборной панели - горячая тема. Самый простой способ переделать приборную панель - установить специальную накладку, которую легко приобрести в автомобильных магазинах.

Они недорогие по стоимости, и есть много вариантов с разными рисунками. Так что найти колодку по душе не составит труда.

Для установки обшивки необходимо снять всю панель приборов. Следующим шагом будет аккуратно убрать стрелки с панели. При сборке панели и переустановке стрелок необходимо убедиться, что ничего не будет отвлекать водителя при движении автомобиля, иначе придется заново разбирать панель и переделывать.Правильно подобранная обшивка панели приборов ВАЗ 2110 придаст ей наилучший вид и будет гармонировать с интерьером автомобиля.

Тюнинг панели приборов ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень дорогих способов - это тюнинг панели приборов. Для этого потребуется приобрести материал и запастись терпением. Преобразовать дашборд можно в несколько этапов. Перед тем как приступить к обновлению, вам необходимо удалить его.Следующим шагом будет замена обычных ламп панели приборов ВАЗ 2110 на светодиодные. Светодиоды желательно устанавливать в тех же местах, но при необходимости можно сделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Подсветку одометра можно изменить. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата изменится с зеленой на синюю.

Лампы панели приборов ВАЗ 2110 можно заменить светодиодной лентой... Чтобы изменить цвет, нужно стереть слой цветового фильтра с помощью лезвия. Остатки можно удалить растворителем. Следующим шагом будет закрепление светодиодной ленты внутри приборной панели. Можно прикрепить ленту к плате, куда подключаются патроны лампочек. Если стереть красный цвет со стрелок, а затем нанести на них белый лак, которым пользуются для маникюра, то действительно получается цвет как на выбранной ленте.

Можно реализовать автоматическое изменение подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

Смена цветов производится отдельным ключом, подключенным к электронике автомобиля.

Электрическая схема блока индикации приборов

Блок индикации автомобиля ВАЗ 2110 включает подробную электронную схему управления, содержащую звуковой сигнал и десять светодиодных сигнализаторов. Индикаторы панели приборов ВАЗ 2110 показывают автомобилисту следующие неисправности или предупреждения:

  • недостаточное количество охлаждающей жидкости;
  • недостаточный уровень масла;
  • недостаточное количество омывающей жидкости;
  • неисправность ламп наружного освещения;
  • ремни безопасности отстегнутые;
  • стирание тормозных колодок передних колес;
  • открытая дверь на машине.

Модификация шумоизоляции панели ВАЗ 2110

Многие владельцы автомобиля ВАЗ 2110 сталкиваются с такой проблемой, как скрип панели при движении автомобиля. Одно из решений в этой ситуации - ревизия звукоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются крепежными болтами. Модельин может использоваться для защиты от скрипа, а битопласт или другие материалы с аналогичными свойствами могут использоваться для поглощения шума.В тех местах, где пластиковые элементы соприкасаются между собой, необходимо использовать моделин, им нужно заглушить все отверстия от крепежа, чтобы уменьшить потери воздушного потока в плите. Торпеды тыльной стороны нужно оклеить битопластом. В большинстве автомобилей издают скрипы отсек предохранителей и бардачок. Чтобы уменьшить скрип в зоне примыкания ящика к панели, нужно использовать моделин, а на дно бардачка нужно прикрепить битопласт.Одним из главных преимуществ Битопласта является то, что он отлично сжимается. В связи с этим проблем при сборке панели возникнуть не должно. Такие простые действия помогут легко обеспечить тишину и устранить шум и скрип внутри автомобиля.

Панель приборов ВАЗ 2110. Цена

Стандартный вид панели приборов ВАЗ 2110 выглядит блекло, но для того, чтобы добавить ей оригинальности, можно проделать несколько несложных операций. Один из самых простых - заменить подсветку и вставить новые светильники.Сделать это можно следующими способами:

  • Самостоятельно поменять подсветку панели приборов и кнопок. Для этого можно использовать специальную люминесцентную краску: изменить цвет цифр, стрелок, меток. Также можно заменить обычные лампочки на светодиоды или установить светодиодную ленту.
  • Приобрести готовые накладки на приборную панель (большой ассортимент можно найти на автомобильных рынках). Более стильный вид придаст накладка панели приборов ВАЗ 2110.
  • Приобрести и поставить новый щиток приборов (в различных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

  • Заменить всю приборную панель или всю торпеду (это потребует больше времени и финансовых затрат).

Панель приборов ВАЗ 2110, как и в любом автомобиле, как импортного, так и российского производства, обязана определять общее состояние автомобиля и должна отображать всю информацию о: количестве топлива, температуре двигателя и наличии (номер ) моторных масел.

Помимо вышеперечисленных данных, щиток приборов ВАЗ на дисплее выдает все ошибки (текущие неисправности) автомобиля.

Позже в статье я дам вам полное описание приборной панели ВАЗ 2110 и расскажу об описании кнопок, ламп, световых индикаторов, расскажу о типичных ошибках, которые могут появляться на вашем дисплее в процессе.

Описание кнопок на панели приборов ВАЗ 2110

Что ж, перейдем к описанию кнопок на панели приборов ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 - стрелками отмечены расположенные на ней кнопки

Как видно из скриншота, на панели приборов ВАЗ 2110 всего 4 кнопки - перейдем к их описанию.

  1. Кнопка включения / выключения передних противотуманных фар.
  2. Включение / выключение наружного освещения.
  3. Обогрев заднего стекла
  4. Кнопка включения / выключения заднего противотуманного фонаря.

Кроме кнопок на панели приборов есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Разберемся в их функциях:


Многие владельцы ВАЗ 2110 задаются вопросом - зачем нам эти самые 4 кнопки, которые расположены на приборной панели под печкой. Ответ покажется вам довольно тривиальным:

Эти кнопки на самом деле не выполняют никаких функций, я думаю, что инженеры, работающие над первой десяткой, хотели добавить в машину электрические стеклоподъемники, но по какой-то причине они забыли это сделать.

Ладно, это была шутка! Фактически, эти кнопки отвечают за следующее:

  1. Включение / выключение рециркуляции
  2. Включение / выключение аварийной световой сигнализации
  3. Кнопка установки дополнительного оборудования (например, стеклоподъемников)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну посмеялись, теперь перейдем к главному: описанию индикаторов и ламп на панели приборов ВАЗ 2110.

  1. Индикатор уровня масла в топливе
  2. Индикатор включения ручного тормоза
  3. Индикатор автоматической зарядки аккумулятора
  4. Индикатор состояния двигателя
  5. Левый поворот
  6. Включение правого поворота
  7. Индикатор дальнего света фар
  8. Индикатор уровня тормозной жидкости
  9. Индикатор топлива
  10. Индикатор контрольной лампы включения габаритов

Все описанные выше указатели поворота (кроме указателей поворота и дальнего света фар) носят предупредительный характер.Если они загораются, значит, проблема в системе автомобиля.

Информационные индикаторы щитка приборов ВАЗ 2110

Все информационные индикаторы автомобильной системы ВАЗ 2110 обозначены стрелками, вот они на фото:


  1. Наличие и температура охлаждающей жидкости
  2. Тахометр (показывает номер двигателя оборотов, на 100 умножить незабываемо)
  3. Спидометр (показывает скорость автомобиля. Здесь ничего умножать не нужно.
  4. На этом дисплее отображается общий / дневной пробег автомобиля.
  5. Индикатор моторного масла.

Как видите, панель приборов ВАЗ 2110 не так уж и сложна и сложна в изучении. Но очень часто возникают ситуации, когда на дашборде появляются ошибки. Давайте теперь подробнее рассмотрим эти ошибки.

Ошибки, отображаемые на панели приборов ВАЗ 2110, и способы их устранения.

В качестве примера возьму скриншот индикаторов приборной панели, которые я уже показывал в этой статье.


  1. Если загорается индикатор наличия масла в топливе, рекомендуем его проверить. Для этого откройте капот автомобиля и посмотрите на щуп. Если он в уровне масла, то скорее всего отошла фишка, в самой панели приборов.
  2. Ваш индикатор включен стояночный тормоз (ручной), скорее всего, проблема в обрыве троса.
  3. Индикатор заряда аккумулятора показывает ошибки, связанные с генератором. Если он загорелся, рекомендую проверить ремень генератора (на разрыв). Обычно этот значок на панели приборов указывает на неисправность цепи. электрическая система автомобиля.
  4. Неисправность двигателя (проверьте двигатель), указывает на нестабильность двигателя.
  5. Дополнительный индикатор исправности двигателя
  6. Поворот налево - информационный индикатор
  7. Поворот направо - информационный индикатор
  8. Индикатор дальнего света - информационный индикатор
  9. Этот индикатор показывает наличие уровня тормозной жидкости. В случае неисправности проверьте наличие TJ в вашем автомобиле.
  10. Этот индикатор показывает наличие топлива. Если он загорится в баке, у вас осталось около 5 литров бензина. Рекомендую заправиться.

Вам нужно как-то общаться с любым механизмом, чтобы следить за его состоянием и быть в курсе работоспособности. Поэтому панель приборов в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. Разберемся сегодня в предназначении приборной панели ВАЗ 2110 и всех автомобилей этого семейства вместе и попробуем разобраться, как отремонтировать и что искать при этом.

План панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая не столько влияет на внешний вид, сколько на работоспособность устройств.

Стандартная приборка включает четыре индикатора часового типа, дисплей бортового компьютера, кнопку сброса одометра и набор сигнальных ламп. Первое в списке крайнее левое устройство - это датчик температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелочное устройство имеет градуировку около 50 градусов. Красная полоса отмечает критическую зону высокой температуры, при которой охлаждающая жидкость может закипать. На дополнительной панели расположены контрольные лампы и индикация климатической системы.

Спидометр на панели приборов (2) - циферблатный, но не с механическим приводом, как в старых автомобилях, а с электрическим. По сути, это вольтметр, который реагирует на генерируемый в датчике спидометра импульс, и он установлен в коробке передач. Чем выше напряжение на выходе датчика, тем выше скорость, показываемую устройством. Заводская погрешность составляет примерно 5 км / ч, но необходимо учитывать диаметр колес, что сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели отмечен цифрой 5, и это также электрическое устройство, которое реагирует на импульс, генерируемый датчиком скорости коленчатого вала... Датчик передает показания сначала в электронный блок управления двигателем для анализа и корректировки, после чего импульс отправляется в схему управления тахометром. Шкалы тахометра отмечены красной зоной. высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима долгая работа мотора в красной зоне тахометра.

Указатели указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не очень точны, но логически понятно, что на отметке 0 бак практически пустой, есть несколько резервных литров топлива, на отметке ½ бак наполовину полный или пустой, как хотите, а на отметке отметка 1 - бензобак полон. Контрольная лампа уровня топлива имеет указание работать с контрольной лампой 7, которая начинает мигать, когда запас хода автомобиля на оставшемся топливе составляет около 100 км, что составляет около 9-9,6 литров. Чтобы топливный насос не вышел из строя, не допускается полностью откачивать топливо из бака.

Контрольные лампы приборки 2110

Лампы 3 и 4 указывают на то, что указатели поворота включены снаружи автомобиля, и они загораются и мигают сразу после включения правого или левого указателей поворота. По окончании маневра клавиша включения возвращается в исходное положение, и индикатор должен автоматически выключиться. Если этого не произошло, следует искать причину в механизме возврата ключа индикатора.

Особого внимания заслуживает лампа, которая находится в центре приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по-другому ее называют лампой Check Engine по аналогии с импортными автомобилями ... При включении этой контрольной лампы следите за компьютерной диагностикой двигателя и выявляйте коды ошибок. Некоторые ошибки устраняются программно, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могут привести к ошибкам.

Номер 12 на схеме показывает цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов.В верхней строке отображается общий пробег автомобиля, а в нижней, сбрасываемый, пробег за определенный период.

Панель приборов ВАЗ 2110, описание ламп и индикаторов которой мы укомплектуем простыми и привычными для любого автомобиля контрольными лампами:


Остальные сигнальные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда аккумуляторной батареи расположены в нижнем ряду по порядку. Пусть на ваших аккуратных, хороших и чистых дорогах реже горят аварийные фонари!

Всегда наступает момент, когда автомобилисту уже не хочется видеть перед глазами заводскую приборную панель ВАЗ 2110, а что-то более интересное и современное.Поэтому замена панели приборов ВАЗ 2110 просто напрашивается сама собой. В этом случае начинать нужно с поиска панелей, которые можно установить самостоятельно, без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красивее:

Все, что вам понадобится, это внимание, плоскогубцы и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается заоблачной, что дает возможность ее заменить. В целом, приборная панель ВАЗ 2110, средняя цена которой находится в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, есть даже современные модели с цифровыми спидометрами от производителя Gamma, цена на них наверняка будет выше, но смотреться будет очень круто и современно.

Купить приборную панель ВАЗ 2110 можно на разборках, базарах, автомагазинах, в интернет-магазинах, так же можно поискать по доскам объявлений, на slando, молотке и т.д.

Снятие панели приборов ВАЗ 2110

Естественно нельзя обойтись без этого, если вы хотите сделать машину более современной и установить на нее, например, евро-панель приборов ВАЗ 2110. Рассмотрим подробно каждый этап снятия старой панели приборов ВАЗ 2110. Учтите, что снять панель приборов ВАЗ 2110 можно, не разбирая ее на отдельные части, что сделает процесс более удобным и быстрым.К тому же весь процесс такой же, как на тюнингованных десятках, так как панель приборов ВАЗ 2110 (тюнинг) мало чем отличается от стандартной десятки приборной панели.

Перед тем, как приступить к работе, можно, во благо дела, прочитать описание панели приборов ВАЗ 2110 и, конечно же, изучить схему панели приборов ВАЗ 2110. Сначала отсоедините клемму от отрицательной клеммы аккумуляторной батареи, затем снимите декоративные накладки рулевой колонки, рулевого колеса (оставьте пластину звуковой сигнализации на месте), правого и левого переключателей на рулевой колонке (не касайтесь их разъема). После этого - отсоедините наконечники двух проводов от разъема подрулевых переключателей.

Шлицевой отверткой снимите рукоятку управления корректором фар, возьмите торцевой ключ на 21 мм и открутите гайку его крепления, утопите шток в отверстие в панели приборов ВАЗ 2110.

Теперь можно открыть монтажный блок крышки ... В нише блока реле и предохранителей отверткой Phillips открутите саморез левого внутреннего кронштейна панели приборов ВАЗ 2110.Отсоедините колодку жгута проводов замка зажигания и открутите саморез кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от выключателя стоп-сигнала. Откручиваем два самореза левой облицовки консоли. Сдвинув ее назад, отсоедините переднюю часть кронштейна от кронштейна и снимите облицовку. Возьмите торцевой ключ на 10 мм и снимите гайку, которая крепит панель к кронштейну консоли. Откручиваем винт крепления панели приборов ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута проводов, расположенные под панелью приборов. При этом можно открутить три самореза правой обшивки консоли, затем - открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов от прикуривателя.

Отсоединить разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна панели приборов, а затем правый и левый саморезы нижнего крепления панели приборов ВАЗ 2110.Теперь можно снять уплотнитель, пластиковые держатели накладки с фланца передней левой стойки и снять ее аналогично правой накладке.

Подденьте тонкой шлицевой отверткой с обеих сторон приборную панель, снимите вентиляционные решетки для обдува окон передних дверей, а затем открутите две гайки верхнего крепления приборной панели под вентиляционными решетками.

Вставьте панель на пятнадцать-двадцать сантиметров внутрь. За ней отсоединяем девять соединительных колодок жгутов проводов и снимаем панель приборов с автомобиля через проем левой передней двери.Установку новой панели производить в обратной последовательности. На этом заканчивается дающая подробная инструкция приборной панели ВАЗ 2110 по ее снятию. Теперь вы знаете, как легко и быстро можно снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать, как вы хотите ее украсить. Или можно отремонтировать приборную панель ВАЗ 2110 под старую панель, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно окупиться.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав разноцветной одноцветную заводскую подсветку панели приборов ВАЗ 2110. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, здесь главное не переборщить, чтобы красочные обозначения панели приборов ВАЗ 2110 не отвлекали при движении по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы. .. Но для этого снова потребуется разборка панели приборов ВАЗ 2110.

Напоследок хотелось бы привести распиновку щитка приборов ВАЗ 2110. Он нужен, чтобы не запутаться при установке новой «приборки» и с первого раза сделать все правильно. Вообще распиновка щитка приборов ВАЗ 2110 - дело важное и нужное. А дальше дается инструкция к панели приборов ВАЗ 2110, из которой видно, что устройство панели приборов ВАЗ 2110 достаточно простое и разобраться в нем несложно:

Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация приборов закрепляется в соответствующем гнезде панели приборов двумя винтами. Подключения панели приборов ВАЗ 2110 производятся с помощью печатной платы с применением фольгированного гетинакса. Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них - последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Показания можно сбросить только на неподвижном автомобиле. На некоторые автомобили из модельного ряда может быть установлена ​​ВАЗ 2110, содержащая все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 - легковой автомобиль с передним приводом, силовой агрегат которого расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах с твердым покрытием.Кузов автомобиля цельнометаллический, четырехдверный, несущий тип - седан. Для перевозки длинномерных и громоздких грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличивается. Двигатели - карбюраторные или с различными системами впрыска топлива - состоят из четырех цилиндров. Объем - 1,5 литра. У модели значительно улучшены характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или при прохождении сложных поворотов. Возможен автомобиль, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «отработавших» в выхлопной системе, а также электрические наружные зеркала заднего вида, обеспечивающие обзор сзади.

Также автомобиль можно закрепить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов и освещением с помощью люка в крыше.

Блок индикации системы управления автомобилем модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему органов управления, дополненную устройством звуковой сигнализации, а также десять светодиодных сигнальных устройств, информирующих водителя о следующие условия:

  • недостаточный уровень масла;
  • недостаточная охлаждающая жидкость;
  • отсутствие омывающей жидкости;
  • Возможная неисправность ламп внешнего освещения;
  • состояние, когда ремни безопасности не пристегнуты;
  • износ тормозных колодок, которыми оснащены передние тормоза;
  • четыре сигнализатора на каждую дверь.

Детальная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ​​ниже.

Тюнинг панели приборов ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь придется платить немалые деньги для этого. Процесс доработки «панели» - популярная тема. Один из самых простых вариантов - покупка специальной вагонки.Найти ее сегодня не составит труда.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытаскиваем из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению транспорта и не отвлекало водителя, в противном случае все придется разобрать заново. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую обстановку интерьера и прекрасно дополнит весь его дизайн.

Также сегодня сделать дашборды своими руками совсем не проблема. Нужно лишь иметь необходимый материал и «вагон» желания. Самый простой вариант - произвести настройку «приборки» в несколько этапов. Во-первых, конечно, его обязательно нужно снять. Далее следует сменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если с помощью ножа очистить метр от клея, перевернуть и положить обратно, то подсветка циферблата изменится с зеленого на синий;

Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного фильтра. Если что-то осталось, удалите растворителем. Далее следует зеленая светодиодная лента, которую нужно закрепить внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

  • отсоединить провод от минусовой клеммы АКБ;
  • откручиваем винты и снимаем щиток;
  • откручиваем винты крепления комбинации приборов к крышке и, потянув ее на себя, вынимаем комбинацию приборов из гнезда;
  • колодку электропроводки следует отключить от «приборки».

Установка должна производиться в порядке, обратном снятию. Для разборки откручиваем крепежные винты и снимаем маску со стеклом с корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Есть и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток - такой нюанс: чтобы снять старую приборную панель, необходимо снять крышку. В результате на этапе сборки лучше заменить существующие лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет вам забыть о их замене на долгий срок. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

Фара Китай Авто ВАЗ Поставщики

Поставщики > : 6 Поставщик (и)

Основные продукты:

Галогенная лампа, лампа HID, светодиодная лампа, оконный козырек, козырек люка

Страна / регион: Китай Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Северная Америка 40% , Западная Европа 30% , Средний Восток 10%

Основные продукты:

LED Фара Комплект для переоборудования, Auto Комплекты ксеноновых ламп, светодиодные рабочие фары, светодиодные сигнальные лампы, светодиодные фонари высокой мощности

Страна / регион: Китай Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 20% , Восточная Европа 12% , Южная Америка 12%

Основные продукты:

Led Bulb, Led Candle Light, Солнечный уличный фонарь

Страна / регион: Китай Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 22. 0% , Африка 21,0% , Средний Восток 15,0%

Основные продукты:

Светодиодные лампы, Уличные фонари на солнечных батареях, Светодиодные лампы для свечей, Автомобильные головные фары, Светодиодные лампы направленного света

Страна / регион: Китай Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Африка 25. 0% , Юго-Восточная Азия 25,0% , Внутренний рынок 20,0%

Основные продукты:

Автозапчасти, Модификации автомобилей, Средства безопасности для автомобилей, Автоэлектроника, Авто Аксессуары

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Восточная Европа 14% , Африка 14% , Западная Европа 12%

Основные продукты:

Led Headlight , Led Work Light, Led Light Bar

Страна / регион: Китай Общий доход:

50 миллионов долларов США - 100 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 15. 0% , Средний Восток 15,0% , Африка 15,0%

Основные продукты:

Светодиодный ангельский глаз, спрятанный объектив проектора, светодиодная лампа для номерного знака, светодиодный гибкий ДХО, светодиодный светильник

Страна / регион: Китай Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Западная Европа 28% , Южная Америка 20% , Восточная Европа 15%

Основные продукты:

Авто Лампа, задний фонарь, светодиодный задний фонарь, фара, противотуманная фара

Страна / регион: Китай Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Средний Восток 33% , Юго-Восточная Азия 33% , Восточная Европа 33%

Основные продукты:

светодиодные фонари, светодиодные фары , светодиодные фонари рабочего освещения, светодиодные фонари для автомобиля, светодиодные фары для джипа

Страна / регион: Китай Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Южная Азия 50% , Внутренний рынок 30% , Южная Америка 20%

Основные продукты:

Автоматический выключатель , блок предохранителей, центральный дверной замок, датчик, реле (только зарубежные продажи)

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Северная Америка 15% , Средний Восток 10%

  • Еще не нашли подходящего поставщика?

    Концентратор запросов на покупку

    1 запрос, несколько предложений
    Сравнение предложений в один клик
    OEM, ODM и мультикатегорийные закупки

    Получить расценки сейчас >>

  • Хотите знать продукцию и отрасль?

    Торговое уведомление

    Trade Alerts - это БЕСПЛАТНЫЕ обновления по таким темам, как популярные товары, запросы на покупку и информация о поставщиках, отправляемые прямо на ваш почтовый ящик!

    Подписаться >>

Lada 110/111/112 Инструкции и список запчастей Скачать

Электросхема

1. Блок фары

2. Датчик износа передних тормозных колодок

3. Выключатель фонарей заднего хода

4. Термовыключатель электродвигателя вентилятора охлаждения

5. Электродвигатель вентилятора охлаждения двигателя

6. Звуковой сигнал

7. Электромагнитный клапан карбюратора

8. Дроссельная заслонка закрыта

9. Датчик уровня масла

10. Датчик контрольной лампы давления масла

11. Датчик температуры охлаждающей жидкости

12. Датчик скорости

13. Стартер

14.Аккумуляторная батарея

15. Генератор

16. Электродвигатель омывателя ветрового стекла

17. Датчик уровня омывающей жидкости

18. Датчик уровня охлаждающей жидкости

19. Редукторный двигатель очистителя ветрового стекла

20. Клапан рециркуляции отработавших газов (EGR)

21 . Микромотор-редуктор, управление заслонкой обогревателя

22. Электродвигатель нагревателя

23. Катушка зажигания

24. Распределитель зажигания

25. Свеча зажигания

26. Модуль управления

27. Блок управления электромагнитным клапаном карбюратора

28.Дополнительный резистор электродвигателя отопителя

29. Датчик уровня тормозной жидкости

30. Выключатель наружного освещения

31. Комбинация приборов

32. Выключатель противотуманных фар

33. Контрольная лампа противотуманных фар

34. Контрольная лампа обогрева заднего стекла

35 . Выключатель обогрева заднего стекла

36. Комбинированный выключатель на рулевой колонке

37. Выключатель подсветки приборов

38. Выключатель зажигания

39. Блок предохранителей

40. Датчик указателя уровня топлива

41.Выключатель клапана рециркуляции ОГ

42. Гнездо контрольной лампы

43. Блок управления отопителем

44. Панель индикации бортовой системы управления

45. Выключатель аварийной световой сигнализации

46. Часы

47. Подогреватель управляет лампой освещения

48. Освещение перчаточного ящика

49. Боковые повторители указателей поворота

50. Выключатель освещения перчаточного ящика

51. Выключатель аварийной световой сигнализации стояночного тормоза

52. Прикуриватель

53.Датчик напоминания о непристегнутом ремне безопасности водителя

54. Лампа пепельницы

55. Выключатель стоп-сигнала

56. Лампа для чтения

57. Внутреннее освещение

58. Датчик температуры системы отопления

59. Выключатели в стойках передних дверей

60. Выключатели в стойках задних дверей

61. Подвесные задние фонари

62. Внутренние задние фонари

63. Подсветка номерного знака

64. Подсветка багажного отделения

K1. Реле неисправности лампы

К2.Реле стеклоочистителя

K3. Реле прерывистого действия, указатели поворота / аварийная сигнализация

K4. Реле ближнего света фар

K5. Реле дальнего света фар

K6. Дополнительное реле

К7. Реле обогрева заднего стекла

K8. Не используется (не устанавливается на автомобили семейства ВАЗ-2110)

А. Разъемы электродвигателя омывателя заднего стекла

Б. К разъему проводки ближнего света

В. Разъем к бортовому компьютеру

Г. К проводке стеклоочистителя фар разъем

E.К элементу обогрева заднего стекла

F. Разъем дополнительного стоп-сигнала

30

Схема подключения автомобиля ВАЗ-2121


(нажмите, чтобы увеличить)

Графические символы на схеме

1. Боковые указатели поворота
2. Передние фары
3. Фары
4. Двигатели очистителей фар
5. Звуковые сигналы
6. Очистители реле и омыватель фар
7. Реле ближнего света фар
8.Реле дальнего света фар
9. Мотор омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Цепная переносная лампа
12. Датчик контрольной лампы давления масла
13. Датчик давления масла
14. Датчик температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителя
18. Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Мотор омывателя ветрового стекла
23.Регулятор напряжения
24. Контрольная лампа реле АКБ
25. Батарея
26. Реле стеклоочистителя
27. Блок дополнительных предохранителей
28. Главный блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель фонарей заднего хода
32. Выключатель контрольной лампы дроссельной заслонки карбюратора
33. Выключатель стоп-сигнала
34. Электродвигатель вентилятора
35. Реле-прерыватель сигнальной и сигнальной
36. Дополнительный резистор электродвигателя вентилятора
37 . Выключатели света
38. Выключатель фар
39. Рычаг указателей поворота
40. Выключатель звуковых сигналов
41. Выключатель стеклоочистителя
42. Выключатель омывателя лобового стекла
43. Выключатель зажигания
44. Выключатель наружного освещения
45. Выключатель отопителя
46. Выключатель очистителя и омывателей фар
47. Прикуриватель
48. Выключатель предупредительный
49. Выключатели диффузоров, расположенные в стойках дверей
50. Индикатор давления масла с сигнальной лампой недостаточного давления
51.Датчик уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумулятора
55. Контрольная лампа дроссельной заслонки карбюратора
56. Спидометр
57. Контрольная лампа наружного освещения
58. Контрольная лампа указателей поворота
59. Контрольная лампа контрольной лампы
60. Контрольная лампа реле-прерывателя стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63.Указатель температуры охлаждающей жидкости
64. Абажуры
65. Датчик указателя уровня и резерва топлива
66. Задние фонари
67. Фары подсветки номерного знака

Автор: Invisible (2121), ALER; Публикация: www.cxem.net

Алексей

Дата создания
Дата изменения
  • Интересно
  • Не интересует

Задняя фара в сборе, левая внутрь 2110

Страна назначения

Афганистан

Албания

Алжир

Американское Самоа

Андорра

Ангола

Ангилья

000 Аргентина

Аргентина

Антарктика

Антарктика

Армения

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Босния

Бермудия

Бермудия

Бермудия

Бермудия

Бермуды

Остров Буве

Бразилия

Британская территория в Индийском океане

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Камбоджа

Камерун

Канада

Канада

Канада

Каймановы острова

Центральноафриканская Республика

Чад

Чили

Китай

Остров Рождества

Кокосовые острова (Килинг)

Колумбия

Коморские острова

Конго

Демократическая Республика Конго

Республика Конго Коста-Рика

Кот-д'Ивуар

Хорватия

Куба

Кипр

Чешская Республика

Дания

Джибути

Доминика

Доминиканская Республика

Египет

Эквадор

Эквадор

Эквадор

Эквадор

Эквадор

Эквадор

Эритрея

Эстония

Эфиопия

Фолклендские (Мальвинские) острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Французская Полинезия

Французская Полинезия

Французская Полинезия

Франция 9 0002 Германия

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гвинея

Гвинея

Гвинея

9000 Гвинея

9000 Гвинея

9000 Гвинея

9000 Гвинея 9000 9000 Гвинея 9000 9000 9000 См. (Государство-город Ватикан)

Гондурас

Гонконг

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Израиль

Италия

Яма

Италия

Яма

Казахстан

Кения

Кирибати

Корея

Корея, Республика

Кувейт

Киргизия

Лаосская Народно-Демократическая Республика

Латвия

Ливан

0002 Либертензия

Либензия

Либетензия

Либетензия

Либензия

9000 Либензия

Либензия

03

Литва

Люксембург

Макао

Македония

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальдивы

Мали

Мальта

Маршалловы острова

9000 Мавританский 9000 9000 Мавританский 9000 9000 Мавританский 9000 9000 Мавританский 9000

Микронезия

Молдова

Монако

Монголия

Монтсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Науру

Непал Нидерланды

Новая Зеландия

Непал Нидерланды

Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Пакистан

Палау

Палестинская территория

Панама

Новая Гвинея

Парагвай

Перу

Филиппины

Питкэрн

Польша

Португалия

Пуэрто-Рико

Катар

Реюньон

Румыния Сент-

Китвис

Россия

Россия

Сент-Люсия

Сен-Пьер и Микелон

Сент-Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия

Сенегал

Сербия

Сербия

Сингапур

Словакия

Словения

Соломоновы острова

Сомали

Южная Африка

Южная Георгия и Южные Сандвичевы острова

Испания

Шри-Ланка

Судан

Суринам 9000 Суринам 9000 Суринам

Суринам d

Швеция

Швейцария

Сирийская Арабская Республика

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Того

Токелау

Тунида

000 Тунида

000 Турция

0003

Туркменистан

Острова Теркс и Кайкос

Тувалу

Уганда

Украина

Объединенные Арабские Эмираты

Соединенное Королевство

Внешние малые острова США

Соединенные Штаты Америки

Узбекистан

Узбекистан

Узбекистан

Венесуэла

Вьетнам

Виргинские острова (U.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
