Что такое ремень ГРМ и для чего он нужен в автомобиле?
Содержание
- Для чего нужен ремень ГРМ на автомобиле
- Ремень ГРМ – материал и форма зубцов
- Когда менять ремень ГРМ
- Что будет, если порвется ремень ГРМ
Прежде, чем начать разговор о ремне, как составной части газораспределительного механизма многих типов и моделей ДВС (двигателей внутреннего сгорания), следует выяснить – что такое ГРМ в автомобиле и какие функции выполняет.
Газораспределительный механизм (аббревиатура ГРМ) – это механизм, обеспечивающий впуск и выпуск рабочего тела в двигателях внутреннего сгорания, а если говорить проще, то он управляет фазами газораспределения, отвечая за своевременную подачу (впрыск) топливно-воздушной смеси в рабочие цилиндры и выпуск из них отработанных газов.
Процесс работы ГРМ основан на синхронизации движения коленчатого и распределительного валов. Вращение коленвала через шестерни и ремень газораспределительного механизма передается на распредвал, который управляет согласованным движением кулачков, обеспечивающих поочередное открытие и закрытие впускных и выпускных клапанов.
Двигаясь, кулачки нажимают на рычаги, а те, в свою очередь, на стержни клапанов, открывая их в определенной последовательности (в зависимости от порядка работы рабочих цилиндров). Следующий поворот распределительного вала возвращает кулачки на исходную позицию, клапана закрываются.
Все это в совокупности обеспечивает раздельное осуществление фаз впрыска, сжатия, сгорания топлива (рабочего хода), выброса отработанных газов, то есть полноценную работу газораспределительного механизма в разных режимах моторного цикла.
Схема газораспределительного механизмаТе из водителей, кто не ремонтирует машину самостоятельно, слабо представляет себе устройство современного автомобиля в целом, и в частности газораспределительного механизма. Не имеют они и представления – что такое ремень ГРМ, и какие функции на него возложены.
Любой двигатель – конструктивно сложный агрегат, моментально реагирующий на все не стыковки в работе сопряженных с ним механизмов и узлов. Его максимальная точность работы зависит именно от синхронного вращения коленвала и распредвала, но синхронной работы не будет, если вращательный момент с одного узла не будет передан на другой при помощи привода.
Известны два самых распространенных типа привода – цепной и ременной, при этом ременной привод проще в обслуживании, и используется для передачи вращательного момента чаще всего. Стандартный ремень газораспределительного механизма через шкивы (шестерни), ролики, натяжители, соединяет ременной привод в единое целое, обеспечивая передачу вращательного момента от коленвала к распредвалу в момент запуска двигателя.
Ремень ГРМ также может соединяться со шкивом насоса ОЖ, но отдельные автопроизводители используют для работы помпы обычный приводной ремень, что значительно упрощает конструкцию привода.

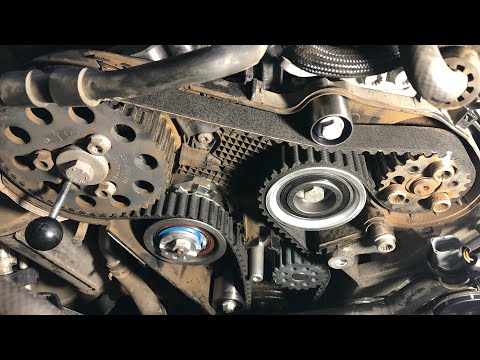

Схема ременного привода ГРМ двигателя Классический ремень ГРМ – это зубчатый ремень с внутренними зубцами, имеющими максимально высокую точность отливки. Форма профиля зубцов может быть трех видов – трапециевидный, округлый и смешанный тип профиля. Классической считается трапециевидная форма зубца, а вот округлая применяется тогда, когда требуются повышенные эксплуатационные возможности приводного ремня для передачи больших крутящих моментов.
Смешанный тип объединяет в себе эксплуатационные возможности двух предыдущих видов, но на практике используется очень редко.
Ремень обязательно имеет силовой каркас (кордовую основу), что необходимо для предотвращения преждевременного растяжения в процессе интенсивной работы.
Для сохранения продольной устойчивости ремня привода для изготовления корда используется стекловолокно, а сама оболочка ремня, в которой и располагаются кордовые нити, изготавливается из синтетического неопренового каучука. Таким образом, она защищает нити корда от преждевременного износа, провоцирующего обрыв ремня.
При этом ремень изначально не является монолитным – зубцы, которые также изготавливаются из неопрена, привариваются к оболочке ремня, а высокая точность отливки гарантирует безрывковую передачу вращательного момента, и оптимальное «сцепление» между ремнем и роликами натяжителей.
Ведущие производители автозапчастей при изготовлении ремня ГРМ могут использовать другие, не менее прочные материалы.
Ресурс любых комплектующих и расходных материалов заложен производителем изначально, только не каждый производитель это отображает. В случае с приводным ремнем газораспределительного механизма, его ресурс зависит от качества материала, из которого изготовлен расходник, а ремень ГРМ – это расходный материал. И если производитель не указывает, через какое время следует его заменить, такая информация должна отображаться в технической документации на транспортное средство.
- В среднем, рекомендуемый для замены ремня ГРМ пробег автомобиля не должен превышать отметки в 90 – 100 тыс. км, в частности это касается, и старых подержанных, и многих новых иномарок.
- На современных машинах, особенно японского и немецкого производства, срок замены может быть сдвинут до 120 – 150 тыс. км, но при этом рекомендуется регулярно проверять состояние ременного привода и при видимых признаках критического износа, не дожидаться обрыва, а менять незамедлительно.
- Есть и такие модели авто, на которых ресурс ремня газораспределительного механизма может находиться в пределах 200 тыс. км пробега, но это, в свою очередь, не касается натяжного оборудования (роликов) ременного привода. Их ресурс, какого бы высокого качества они не были, не превышает предела в 120 тыс. км, а менять ролики без замены ремня нецелесообразно и опасно.
- Что касается российских автомобилей даже нового поколения (Vesta, Xray), ресурс оригинального штатного ремня не превышает предела в 70 – 80 тыс. км пробега, хотя автопроизводитель зачастую заявляет совсем другие цифры. И даже если ремень еще достаточно долго служит, то опорный и натяжной ролики порой не дотягивают до среднего показателя и выходят из строя уже через 40 – 50 тыс. км.
- Ремень рекомендуется заменить и в том случае, если машина куплена на вторичном рынке, а бывший владелец не может сказать точной даты замены комплектующих ременного привода.
Таким образом, при плановой замене ремня ГРМ меняются и ролики, причем это обязательное требование автопроизводителя.
Если один из роликов выйдет из строя, то у владельца машины есть всего лишь 100 – 150 км запаса хода, и то, только для того чтобы дотянуть до ближайшего автосервиса.
За счет того, что рабочий ресурс деталей ременного привода практически одинаков, то для одновременной замены производители автозапчастей предлагают да называемый ремкомплект ГРМ, куда входит не только ремень, но и ролики (шкивы), болты и прочее, даже водяной насос. У каждого производителя разная комплектация, подобранная под конкретную марку и модель автомобиля.
Универсальных ремней ГРМ нет – их размер зависит от модели, марки автомобиля, типа и модели двигателя, что отражается на маркировке изделия. Именно по маркировке штатного ремня следует подбирать новый элемент. Отдельные водители подбирают ремни «на глаз», прикладывая их друг к другу, или же высчитывая количество зубцов – да делать не рекомендуется. Лучше не пожалеть времени и найти каталог, в котором указана вся информация по ремням газораспределительного механизма для той или иной модификации двигателя.
Не стоит дожидаться полной отработки ресурса, а провести замену ремня ГРМ на 5 – 10 тыс. км раньше положенного. Экономия и риск, в этом случае никак не оправданы, потому что для многих водителей обрыв ремня – это «страшный сон», а именно капитальный ремонт двигателя, большие расходы, потерянное время и нервы, плюс длительный простой транспортного средства.
Причин обрыва ремня множество:
- Игнорирование рекомендованных производителем автомобиля сроков замены, в этом случае обрыв происходит по причине естественного износа.
- Игнорирование рекомендаций по замене полного комплекта ГРМ, то есть не только ремня, но и роликов, натяжителей.
- Попадание на оболочку ремня едких технических жидкостей и машинных масел, которые разрушают поверхность элемента ременного привода. Практика показывает, что даже, если удалить попавшее масло или техническую жидкость, ремень все равно будет проскальзывать, и в итоге порвется.
- В «группе риска» находятся и те владельцы машин, которые экономят на качестве автозапчастей, устанавливая на автомобиль комплектующие сомнительного качества и от неизвестных производителей.
Что касается последствий обрыва ремня, то они практически всегда достаточно тяжелые. При обрыве ремня распределительный вал останавливается, оставляя клапана в том положении, в котором они были в момент, когда ремень порвало. Коленчатый вал при этом продолжает крутиться, и в момент обрыва работающие поршни ударяют по остановившимся клапанам и гнут их.
И это далеко не все последствия обрыва. Зачастую при обрыве ремня срабатывает «эффект домино» – повреждаются направляющие втулки, происходит деформация и разрушение поршней, деформация распредвала, повреждение ГБЦ (головки блока цилиндров), разрушение шатунов и вкладышей.
Последствия обрыва зубчатого ремняОбрыв ремня ГРМ очень серьезен и критичен – расходы на капитальный ремонт двигателя будут несоизмеримо больше обычной плановой замены ремня ГРМ. Это стоит помнить всем водителям.
Что такое ремень ГРМ
Что такое ремень ГРМ, для чего он и когда требует заменыГРМ — аббревиатура, означающая ремень газораспределительного механизма, он идет от распредвала к коленвалу.
Гибкое соединение. Участвует в открывании-закрывании клапанов одновременно с движением поршней. В его задачу входит сообщать скорость распредвалу, которая составляет точно половины скорости коленвала.
Когда поршни с клапаном расположены в одном блоке двигателя, ремень ГРМ должен быть прочным. Поскольку клапаны должны делить с поршнями одно внутреннее пространство, ремень ГРМ отделяет их друг от друга, не позволяя контактировать. Если происходит обрыв ремня ГРМ, открытый клапан подвергается удару поршня, прогибается, мотор годится только в ремонт.
Срок службы ремня ГРМ. Когда менять?Большинство автомобилей сегодня сконструированы таким образом, что обрывающийся ремень ГРМ деформирует клапаны, после чего необходим дорогостоящий ремонт движка. Чтобы не пришлось платить, лучше регулярно осматривать ремень и менять его в зависимости от внешнего вида.
Зависит от машины, ее марки, модели – все прописано в технических документах.
По мнению специалистов автосервиса, ремень ГРМ подлежит замене после 50-80 тысяч километров пробега. Если последняя дата замены неизвестна, и была ли она когда-то, лучше тщательно осмотреть его, уточнить, насколько обветшал. Если степень изношенности высокая, на поверхности будут заметны микротрещины.
Зарубежные производители почти всегда в сопроводительных технических документах пишут, когда необходимо менять ремень ГРМ. Обычно это общий километраж порядка 120 000 км. По мнению дилеров, менять эту запчасть лучше после 90-100 тысяч километров, поскольку в России не лучшие эксплуатационные условия. Однако если на ремне ГРМ появились трещинки, то это не означает, что он сразу же должен лопнуть.
Такого быть не может, так как внутри этой детали вмонтированы металлические тросики, то есть, у нее металлическая основа. Ее используют с целью компенсации постоянных ударных нагрузок в течение длительного времени. Ремень ГРМ может служить долго, но когда-то он провисает, а от этого страдает динамика автомобиля.
В работе двигателя появляется шум, его трудно завести, и это первые свидетельства, что ремень ГМР изношен.
Производители авто дают рекомендацию, что при замене зубчатого ремня нужно сразу же поменять ролики, регуляторы натяжения ремня и водяной насос (помпу). Работа трудозатратная и дорогостоящая, если выполнять ее не сразу. А степень изношенности запчастей часто не бросается в глаза. Целесообразнее делать замену всех вышеуказанных деталей, поскольку производители даже отдельными комплектами поставляют их на рынок: ролики плюс ремень ГРМ.
Выпускается ряд автомобилей, для которых разработаны ремни ГРМ с усиленным стальным кордом. Срок их службы дольше на треть. Удобнее при замене ремня ГРМ одновременно обновить все приводные ремни: и у генератора, кондиционера, водяного насоса.
Замена ремня ГРМ в Авто Центре «Эксклюзив» СПб.В Авто Центре «Эксклюзив» этот процесс отточен до автоматизма. Все благодаря высокой квалификации мастеров и наличию необходимых инструментов.
Обращаясь в наш автосервис, вы передаете автомобиль в руки настоящих профессионалов.
Замена ремня ГРМ >>>
Замена маслосъемных колпачков >>>
Неисправности двигателя >>>
Диагностика автомобиля >>>
Замена прокладки ГБЦ >>>
Замена сальников коленвала >>>
Замена ремня ГРМ >>>
Замена цепи ГРМ >>>
Замена свечей накала >>>
Назначение ремня ГРМ в вашем автомобиле
Опубликовано Мэтью К. Киган Ноу-хау
Большинство современных автомобилей оснащены ремнем ГРМ, но что делает ремень ГРМ? Важнейший компонент, позволяющий вашему двигателю работать, цель ремня ГРМ состоит в том, чтобы поддерживать синхронное вращение распределительного и коленчатого валов автомобиля. Если он выйдет из строя, ваша машина внезапно заглохнет, возможно, когда вы за рулем.
В худшем случае двигатель может быть поврежден, что приведет к тысячам долларов на ремонт. Замена ремня до того, как он порвется, должна быть целью каждого автовладельца.
Подавляющее большинство современных автомобилей оснащены ремнем ГРМ, но так было не всегда. Ранее цепи ГРМ использовались для управления коленчатым и распределительным валами двигателя. Коленчатый вал управляет поршнями двигателя, а распределительный вал открывает и закрывает клапаны двигателя. Цепь ГРМ соединяет коленчатый вал с распределительным валом, обеспечивая синхронную синхронизацию, необходимую для работы двигателя.
К 1970-м годам производители автомобилей начали использовать ремни вместо цепей ГРМ, чтобы уменьшить вес автомобиля и улучшить экономию топлива. Цепи ГРМ тяжелее и долговечнее ремней и смазываются тем же маслом, что и ваш двигатель. Поэтому так же, как важно менять моторное масло для защиты двигателя, это масло смазывает цепь ГРМ, которая до сих пор используется в некоторых автомобилях.
Необходимо регулярно менять ремень ГРМ в автомобиле. Обрыв ремня может привести к серьезному повреждению двигателя, особенно в автомобилях с интерференционным двигателем.
В двигателе с помехами отсутствует достаточное расстояние между клапанами и поршнями, если кулачок перестает вращаться, что может привести к погнутым впускным клапанам или поломке поршня. Такое повреждение может быть катастрофическим с финансовой точки зрения, требуя тысячи долларов на ремонт или полную замену двигателя. Если в вашем автомобиле двигатель без помех, вы не столкнетесь с повреждением двигателя или клапанов. Замените ремень, и ваш двигатель должен работать нормально.
См. руководство В вашем руководстве по эксплуатации приведен график технического обслуживания, включая замену ремня. Как правило, этот график составляет от 60 000 до 100 000 миль. Но всегда заменяйте ремень, если вы начинаете замечать пронзительный звук, такой как визг или проводка, исходящая из-под капота.
Кроме того, вы можете визуально обнаружить такие проблемы, как пятна, пятна или изнашивание — явные признаки того, что ремень вот-вот порвется. Если ремень готов выйти из строя, у вас могут возникнуть трудности с запуском автомобиля.
При замене ремня обычно заменяются натяжители и ролики. Кроме того, если ремень также приводит в действие водяной насос, как это происходит в большинстве автомобилей, одновременная замена водяного насоса, безусловно, является рентабельной с точки зрения трудозатрат. Как и в случае с ремнем ГРМ, стоимость работ по замене водяного насоса может быть значительно больше стоимости детали.
Ознакомьтесь со всеми ремнями и шлангами, доступными на сайте NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для планового технического обслуживания и ремонта. Для получения дополнительной информации о функции ремня ГРМ или его замене обратитесь к знающему специалисту в местном магазине NAPA AUTO PARTS.
Фото с Викисклада.
Категории
Ноу-хау
Теги
уход за автомобилем, обслуживание автомобилей, двигатель внутреннего сгорания, ремень ГРМ, цепь ГРМ, водяной насос
Мэтт Киган сохранил свою любовь к автомобилям с тех пор, как его отец научил его пинать шины один из способов выявить проблему с системой подвески автомобиля. С тех пор он перешел к изучению некоторых вещей о коэффициенте аэродинамического сопротивления, перегрузках, смещении носков и пяток и о том, как работать сумасшедшая информационно-развлекательная система в каком-то случайном еженедельном водителе. Мэтт является членом Вашингтонской ассоциации автомобильной прессы и публикуется в различных печатных и сетевых СМИ.
Что происходит при обрыве ремня ГРМ во время вождения?
Ремень ГРМ является важным компонентом двигателя вашего автомобиля, поскольку он обеспечивает идеальную синхронизацию коленчатого и распределительного валов. Знаете ли вы, что происходит
когда ремень ГРМ рвется во время движения? Если это произойдет, у вас серьезная проблема, и вам необходимо как можно скорее обратиться к механику.
На самом деле, вы должны следить за признаками того, что ваш ремень ГРМ вот-вот порвется, и проверить его, прежде чем он может порваться и нанести какой-либо ущерб. Крайне важно заменить ремень до того, как он порвется. Если вы заметили какие-либо признаки износа, запланируйте замену ремня ГРМ в Мариетте, штат Джорджия. Давайте подробнее рассмотрим, что происходит при обрыве ремня ГРМ и почему это может иметь катастрофические последствия для вашего автомобиля.
Как узнать, порвался ли ремень ГРМ во время движения?
Во-первых, как вы вообще узнаете, что у вас порвался ремень ГРМ? На самом деле все очень просто: ваша машина вообще не может работать без ремня ГРМ. Если ремень порвется, когда вы находитесь в дороге, автомобиль сразу же сломается, а ваш двигатель может получить серьезные повреждения. Вам нужно следить за признаками и симптомами ослабления ремня ГРМ, чтобы вы могли принять меры, пока не стало слишком поздно. К ним относятся громкие щелчки, исходящие от вашего двигателя, визжащие звуки и отсутствие запуска двигателя.
Вот три наиболее распространенных признака, на которые следует обратить внимание. Если вы начинаете замечать какие-либо из них, как можно скорее отнесите свой автомобиль к специалисту по ремонту автомобилей.
1. Тикающий звук
Когда ремень начинает изнашиваться, может появиться характерный тикающий звук. Этот звук может иметь и другие значения. В любом случае, у вашего двигателя могут быть проблемы, если вы не проверите его немедленно.
2. Двигатель не запускается
При повороте ключа зажигания и обрыве ремня ГРМ вы услышите звук стартера, но без ремня привода коленчатого вала двигатель не запустится.
3. Пропуски зажигания в двигателе
Ремень ГРМ синхронизирует клапаны и цилиндры в вашем двигателе. Если в редких случаях он пропускает зуб, это может привести к слишком раннему открытию или закрытию одного или нескольких цилиндров. Это приведет к тому, что двигатель будет работать плохо и загорится индикатор проверки двигателя.
Если в редких случаях это происходит, пожалуйста, немедленно проверьте свой автомобиль. Могут быть и другие причины пропусков зажигания — и все они могут означать серьезные проблемы для вашего двигателя.
Можно ли ездить с оборванным ремнем ГРМ?
Ваш автомобиль не может работать с оборванным ремнем ГРМ. К моменту обрыва ремня повреждение уже нанесено, и вы вообще не сможете водить машину. Вам нужно будет отбуксировать автомобиль в автомастерскую. Вопрос в том, как долго можно ездить с неисправным ремнем ГРМ? Как только вы узнаете, что ваш ремень ГРМ неисправен, но он еще не порвался, можете ли вы продолжать водить машину? В таком состоянии можно продолжать движение на автомобиле, хотя есть риск, что в любой момент ремень сорвется. На самом деле не рекомендуется управлять автомобилем в течение значительного периода времени, если вы знаете, что у вас может быть проблема с ремнем ГРМ.
Повредит ли обрыв ремня ГРМ мой двигатель?
Некоторые компоненты двигателя могут сломаться, не причинив серьезных повреждений.
Вы можете подъехать к своему механику и без проблем заменить деталь. Однако это не относится к ремню ГРМ. При обрыве ремня ГРМ коленчатый вал будет продолжать вращаться, а распредвал перестанет вращаться. В результате поршни будут продолжать подниматься и опускаться в своих цилиндрах и в некоторых случаях могут ударять по клапанам. Когда это произойдет, поршни, клапаны и головки цилиндров будут повреждены, а поскольку это происходит очень быстро, повреждение будет практически мгновенным.
Служба замены ремня ГРМ в Мариетте, Джорджия
Очень важно внимательно следить за своим двигателем и обеспечивать его бесперебойную работу. Когда вы начинаете испытывать какие-либо из упомянутых выше симптомов, немедленно обратитесь к механику. Это может быть ничего, это может быть незначительное исправление, или это может быть признаком серьезной проблемы, потенциально приводящей к тому ужасному моменту, когда ремень ГРМ рвется во время движения. Теперь, когда вы знаете, что происходит при обрыве ремня ГРМ, если вы заметили какую-либо из проблем, которые мы описали, позвоните в профессиональный автомобильный ремонт и запланируйте ремонт.
