Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема.

О ней мы и поговорим далее.

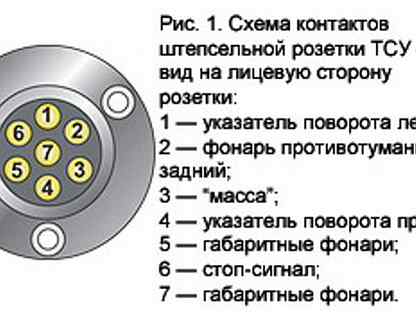

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Подключение фаркопа прицепа на автомобиле (электрическая схема)

  В данной статье мы затронем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа. Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён  фаркоп или как его еще называют, прицепное устройство.
  В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа.  То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

Розетки и вилки устанавливаемые на фаркоп

Сразу скажем, что в данном абзаце приведены розетки для фаркопов легких прицепов (разрешенная масса до 750 кг). Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на автомобиле прикреплена площадка. Именно на эту площадку и устанавливается защищенный от внешних воздействий контактный разъем — розетка. Как правило это стандартные разъемы.

Для подключения легкового прицепа используются 7 и 13 контактные розетки — разъемы

Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран запада (Америка, Европа), так дополнительные контакты отвечают за включение противотуманных фар и дополнительного оборудования в домах прицепах.



Внешний вид 7-ми контактной розетки устанавливаемой на большинство отечественных прицепов.



Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

 Теперь разобравшись  с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечают. То есть определимся с  целевыми задачами каждого из контактов для разных штекеров.

Обозначение выводов на вилке — розетке фаркопа для подключения прицепа

 Далее приведены схемы для выводов — контактов. Рассмотрены как раз два выше оговоренных случая, для 7 и 13 контактной розетки. С указанием функции каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты соответственно должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветки номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветки номера (Черный)
8 Задний ход (Розовый)
9 +12В с аккумулятора (Оранжевый)
10 +12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело-синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

 Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, а прицеп оборудован штекером не совпадающей по количеству контактов, то здесь можно применить адаптер — переходник, а не переделывать подключение штекера или розетки. Часть контактов для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля

После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к электрической схеме автомобиля. Подключение можно проводить используя специализированные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле».  Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
 Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти «косы» проводов до розетки фаркопа. Скажем у Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (…виднеется домкрат)

А распиновка к нему такая…

Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

Если специального штекера нет, то подключение лучше производить в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

Еще одной проблемой является то, что в современных автомобилях при подключении к проводке может возникнуть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток. Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В итоге простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп — сигнала…

 В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с  управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. То есть к нему необходимо будет тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться — smart connect, если перевести c английского, то звучит как — умелое подключение.

Перевод говорит сам за себя.
 Если у вас нет такого модуля, то можно «схитрить». Для этого можно использовать реле, которые фактически будут управлять питающим напряжением для указателей поворота прицепа. Именно с ними появляются самые большие проблемы. При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

 Как видно из электрической схемы, которая по свой сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появляться тогда, когда автомобиль заведен.

Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше и приведены реле. Если у вас не получится корректно подключить другие функции, то как мы уже сказали, используйте управляющие реле и для них.

 Вот такая электрическая схема. Практически это полная аналогия предыдущей, разве что реле здесь применяется для всех опций.

 Еще один вариант преобразовать управляющие сигналя с высоким внутренним сопротивлением не влияющим на работу схемы автомобиля, но при этом обеспечивающим силовое питание ламп прицепа это использование  полупроводниковых приборов. Вот такая схема.

Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, обладает высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп планируется подключить по подобной схеме, столько и делаем электрических сборок.

Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

 Теперь зная о особенностях подключения розетки прицепа на фаркопе автомобиля вы сможете сделать для себя вывод об объеме проводимых работ, о их сложности и определитесь с альтернативой подключать ли проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса. По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью «Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112».

Подключение розетки фаркопа евро

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(11 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Так как Раннер приехал в Росссию из Канады, то он имел европейскую заднюю оптику, то есть никаких поворотников американстайл не было, но вот розетка на прицеп стояла многопиновая с американской логикой работы, то есть мигающие стопы на поворотах. Я об этом как бы и не подозревал, и возникла однажды разовая необходимость стаскать прицеп, ну думаю сейчас за полчаса розетку перекину и в путь, а вот хер там, по крепежу евро не встала, изготовил переходную площадку, стал подключать а выходы поворотов и стопов спарены и где то там через какой то мозг, не стали оссобо морочиться подключили габариты к габаритам, стоп-поворот к стопам, а с включением поворотников пришлось потерпеть и совершали манёвры только после внимательно осмотра зеркал.

С тех пор прошло уже несколько лет, и вот куплен личный прицеп, и поездки с ним планировались частые, встала необходимость сделать правильную евро розетку.

Но Тойота не ВАЗ и подключение прицепа к фонарным проводам автомобиля может нарушить, а то и испортить правильную работу электроники авто. Для подключения в современных авто обычно используют модуль согласования автомобиля с прицепом. Но так как я любитель поковыряться в электропроводке, то решил этот модуль исполнить сам используя обычные реле.

Место ему определил в нише домкрата заднего левого крыла.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

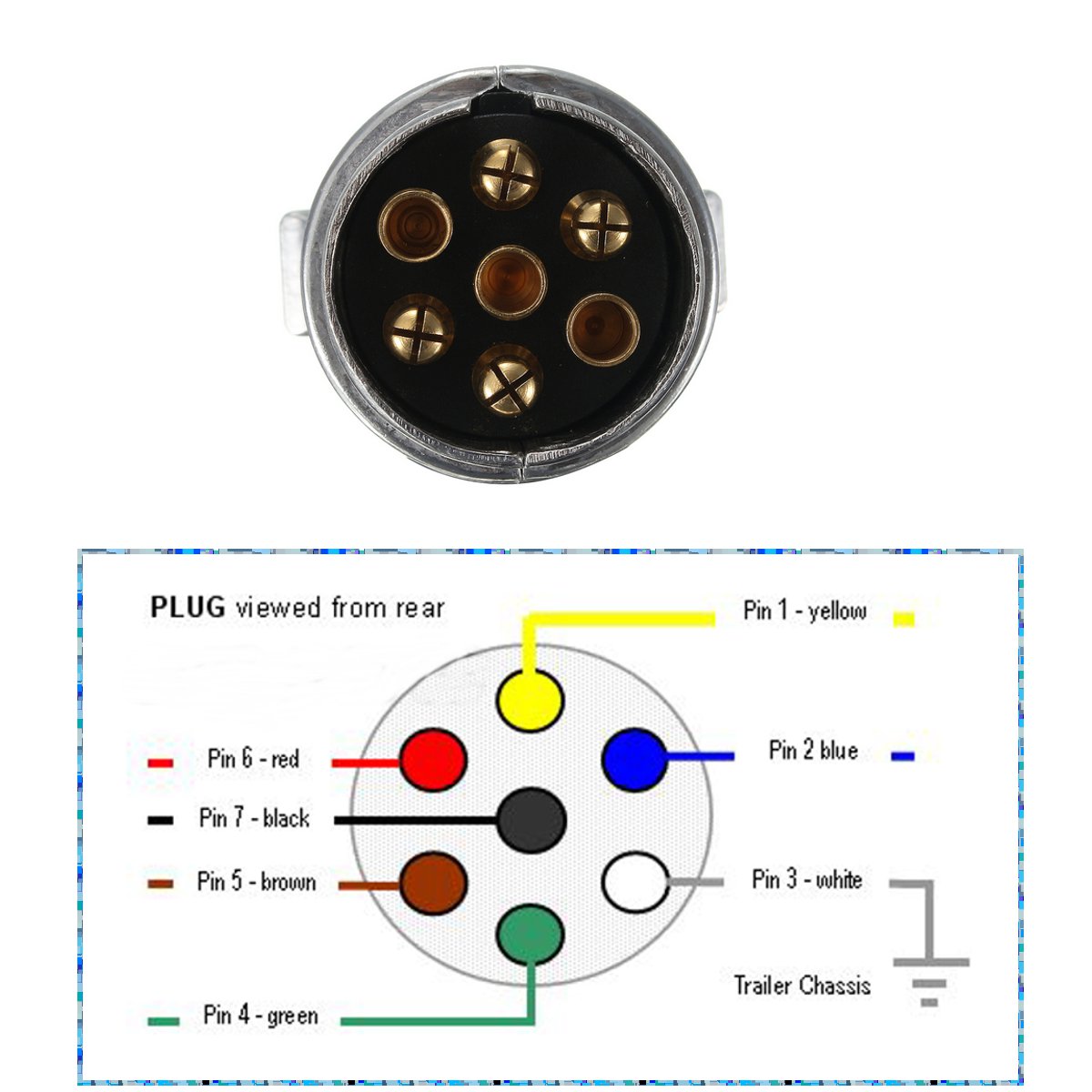

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

“>

Соединение прицепа с фаркопом

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
КодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

“>

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Подключение розетки освещения 15pin применяемое на тягаче.

Вариант подключения 15 полюсной розетки освещения, приведенный в таблице ниже, используется на тягаче.

№ контактаЦвет проводаНазначение
1желтыйЛевый поворот
2зеленыйПравый поворот
3голубойЗадние противотуманные фонари
4белыйМасса
5черныйЛевый габарит
6коричневыйПравый габарит
7красныйФонари стоп-сигналов
8розовыйЗадний ход
9оранжевыйИсточник питания (+24V)
10серыйПредупреждение от датчика тормозных колодок
11бело-черныйДатчик давления для пружинных тормозов
(pressure sensor for spring brake)
12бело-голубойУправление подъемным мостом
(axle lifting device)
13бело-красныйОбщий провод для линий передачи данных
(common return for data lines)
14бело-зеленыйCANH
15бело-коричневыйCANL

Подключение розетки освещения 15pin применяемое на прицепах и полу-прицепах.

Такое подключение розетки освещения используется на прицепах и полуприцепах, и отличается от подключения на тягаче, лишь цветом проводов начиная с 8 вывода.

№ контактаЦвет проводаНазначение
1желтыйЛевый поворот
2зеленыйПравый поворот
3голубойЗадние противотуманные фонари
4белыйМасса
5черныйЛевый габарит
6коричневыйПравый габарит
7красныйФонари стоп-сигналов
8серыйЗадний ход
9коричнево-голубойИсточник питания (+24V)
10коричнево-красныйПредупреждение от датчика тормозных колодок
11желто-черныйДатчик давления для пружинных тормозов
(pressure sensor for spring brake)
12розовыйУправление подъемным мостом
(axle lifting device)
13бело-черныйОбщий провод для линий передачи данных
(common return for data lines)
14фиолетовыйCANH
15оранжевыйCANL

А это мечта любого авто-электрика 15pin-розетка с фиксацией проводов винтом М4. Найдена была по оригинальному номеру Scania, но возможно можно найти и у других производителей.

Несколько советов по установке розетки освещения 15pin:

    Прежде чем подключить провода к розетке освещения 15pin предварительно обожмите их латунными разъемами. Это придаст соединению механическую прочность и обеспечит хороший электрический контакт. Пример такого соединения можно посмотреть на страничке «Соединения проводов при ремонте электропроводки автомобиля» соединение проводов опресовкой №1.

  • Подключение проводов к 15pin-розетке начинайте с контактов 11, 12, 13, 14, 15.
  • Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

    Виды разъемов и схемы подключения

    Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

    На некоторых американских автомобилях используются четырехпиновые розетки.

    Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

    Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. В обеих частях соединителя имеются контакты разных типов — гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

    Способы подключения розетки фаркопа

    Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

    Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

    В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

    В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

    Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т. к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

    Схемы различных видов розеток

    На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

    Распиновка 7-пиновой розетки

    Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

    Распиновка 7-контактной розетки выглядит следующим образом:

    • 1 — левый поворот;
    • 2 — противотуманный фонарь;
    • 3 — “масса”;
    • 4 — сигнал правого поворота;
    • 5 — фонарь заднего хода;
    • 6 — стоп-сигнал;
    • 7 — габаритные огни и освещение номера

    В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

    Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

    Распиновка 13-пиновой розетки

    Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

    В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

    Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

    Распиновка 15-контактного разъема

    Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

    Схемы прямого подключения

    Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

    Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

    Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т. к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

    Практически каждый автовладелец, который занимался перевозкой грузов на прицепе, сталкивался с рядом проблем в их подключении. Чтобы этого избежать, необходимо тщательно ознакомиться с нижеприведенным материалом.

    Типы розеток освещения грузовых автомобилей

    Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

    Более детально о них:

    1. Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
    2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

    Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

    Несмотря на их схожесть, они имеют специфику в проводке:

    1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
    2. Что касается S, то ее масса напоминает форму трубки.

    Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

    Типы розеток освещения представлены на следующем видео:

    Способы подключения розетки

    Для данного действия существует два способа – штатный и универсальный tga.

    Стоит более детально разобраться с каждым из них.

    Штатный

    Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

    Если такой имеется, то стоит лишь выбрать необходимый штекер, который нужно подсоединить согласно проводке на Truck Carnehl или Schmitz.

    Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

    Универсальный

    Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

    Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

    Расположение выводов в розетках ABS и EBS

    Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.

    Пин разъемов ABS и EBS:

    • Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
    • При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
    • Масса для вывода — 2.
    • Масса 1.
    • Лампочка уведомления о неисправности системы ABS.
    • Шины CANH и CANL ( только при подключении к EBS).

    Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

    Для тягача и прицепа

    Pin для установки ABS и EBS имеет следующую расцветку проводов:

    1. Темно-красный.
    2. Черный, реже – серый.
    3. Яркий желтый.
    4. Бурый.
    5. Чистый белый.
    6. Белый с салатовой полоской (в случае с EBS).
    7. Белый с коричневой полоской (только в EBS).

    Детальная информация видна на видео:

    Для полуприцепа

    В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

    1. Темного красного цвета.
    2. Бело-красного.
    3. Коричневого с голубой полосой.
    4. Темного коричневого.
    5. Желтого с голубой полосой.

    Для грузовика VOLVO

    В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

    1. Красного с сечением в 6 мм²/4 мм².
    2. Светлого серого.
    3. Мутного белого.
    4. Белого, сечение которого 6 мм²/4 мм².
    5. Коричневого.
    6. Розового.
    7. Фиолетового.

    Для грузовика IVECO

    Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

    • Красного с сечением 4 мм².
    • Зелёного с сечением 1 мм².
    • Коричневого с сечением 1 мм².
    • Коричневого с сечением 4 мм².
    • Фиолетового с сечением.
    • Бело-коричневого с сечением 2,5 мм².
    • Бело-зеленого с сечением 2,5 мм².

    Подключение розетки наглядно представлено на видео:

    Распиновка 7-полюсной розетки

    Данный вид разъемов не требует особого описания и достаточно прост в подсое-динении. Достаточно сложно запутаться среди семи разноцветных контактов.

    • Красный – тормоз.
    • Белый – масса.
    • Чёрный отвечает за левый габарит.
    • Жёлтый цвет – левого поворотника.
    • Зеленый цвет – правого поворота.
    • Коричневый – правого габарита.
    • Голубой – свободный контакт.

    Распиновка 15-контактной розетки

    Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

    Для тягача

    Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

    Для прицепа и полуприцепа

    Такой тип – это принятый стандарт практически для всех моделей тягачей.

    Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

    Чем отличается американский стандарт от европейского

    Ни для кого не секрет, что все американские стандарты имеют отличия от евро. Розетки освещения не стали тому исключением. Но стоит отметить, что единым различием выступает лишь их форма. Именно поэтому заменить американскую на европейскую не составляет особого труда.

    Советы по подключению розеток

    Чтобы добиться прочного и качественного соединения, необходимо произвести несколько следующих действий.

    • Надежно обжать провод.
    • Конец провода залудить.
    • Зажать провод болтом, срезав изоляцию.

    Правильно выполненная работа – залог успешной и длительной эксплуатации.

    «>

    Полезная информация

    С каждым годом автомобилей с фаркопами становится всё больше. Для того, что таскать прицеп за своим автомобилем необходимо не только установиться сам фаркоп, но и подвести к нему необходимую электрику и упаковать все подключения в специальную розетку.

    Существует три основных типа подключения розетки для прицепа:

    • Семиконтактные (7 pin) разъемы европейского типа;
    • Семиконтактные (7 pin) разъемы американского типа;
    • Тринадцатиконтактные разъемы (13 pin).

    Также существуют другие типы специальных разъёмов, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.

    7-ми контактный европейский разъём

    Наиболее широко используемый 7-контактный разъем европейского типа применяется на большинстве прицепов для легковых автомобилей. Его схема и внешний вид изображены на рисунке 1. Его особенностью является, дизайн приемной и ответной частей — гнёзда розетки имеют контакты обоих типов («папа» и «мама»).


    Рисунок 1. Схема европейской 7-ми контактной розетки.
    № на схеме Код Сигнал Сечение провода
    1 L Левый поворот 1,5 мм²
    2 54G 12В (+) 1,5 мм²
    3 31 Земля (-) 2,5 мм²
    4 R Правый поворот 1,5 мм²
    5 58R Правый габарит и подсветка номерного знака 1,5 мм²
    6 54 Стоп-сигналы 1,5 мм²
    7 58L Левый габарит 1,5 мм²

    Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия освещения. Подключить неправильно либо закоротить гнезда при таком расположении практически невозможно.

    Каждый из разъемов имеет своё четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

    Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания +12V на легковых прицепах.

    Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны. Эта функция используется во время стоянки на обочине.

    7-ми контактный американский разъём

    На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.


    Рисунок 2. Схема американской 7-ми контактной розетки.

    Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.

    13-ти контактный разъём

    Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).


    Рисунок 1. Схема 13-ти контактной розетки.
    № на схеме Код Сигнал
    1 L Левый поворот
    2 54G Задний противотуманный фонарь
    3 31 Масса (-) для контактов 1-8
    4 4/R Правый поворот
    5 58R Правый габарит
    6 54 Стоп-сигнал
    7 58L Левый габарит
    8 8 Фонарь заднего хода
    9 9 12В постоянного питания напрямую от аккумулятора
    10 10 12В питания при включённом зажигании
    11 11 Земля для контакта 10
    12 12 Резерв
    13 13 Земля для контакта 9

    Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники.

    Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

    Подключение фаркопа — розетки, провода, блоки согласования

    Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

    Что именно мы вам предлагаем?

    Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине действуют, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе, имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.

    География продаж — Россия и Казахстан

    Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

    Спецпредложение для автовладельцев Москвы

    В данном интернет-магазине вы можете не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и подключение — установка осуществляется специалистами нашего собственного сервисного центра. Выбранное вами дооборудование будет доставлено туда на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

    Почему электрика для фаркопа должна быть очень надежной?

    Представьте себе сумму ущерба, который придется возместить пострадавшей стороне, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется. Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв. А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

    Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получаете брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера. Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

    Для чего нужна электрика к фаркопу?

    Современные автомобили для повышения безопасности оснащены компьютером. Он контролирует все функции ТС в процессе его эксплуатации с целью предотвратить перегрузки и возможные повреждения системы. Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортного средства, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность. Комплект электрооборудования прицепного устройства служит для обеспечения прицепа или велобагажника электропитанием от сети автомобиля.

    При выборе электрики Вы должны определиться по двум вопросам: какой тип розетки и вариант электропроводки предпочтителен?

    Розетка фаркопа: виды

    Розетки, входящие в электропакет, различаются по количеству контактов:  7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов. Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

    Тип электрики для фаркопа

    Если Вы владелец «немолодого» автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС. Для современных авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему «железному коню».

    показано: c 1 по 30 из 150

    Подключение фаркопа прицепа на автомобиле (электрическая схема)

    В данной статье мы рассматриваем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа. Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён фаркоп или как его еще называют, прицепное устройство.
    В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа. То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

    Розетки и вилки устанавливаемые на фаркоп

    Сразу скажем, что в данном абзаце розетки для фаркопов легких прицепов (разрешенная масса до 750 кг). Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на прикреплена площадка.Именно на эту площадку и устанавливается защищенный от внешнего воздействия контактный разъем — розетка. Как правило это стандартные разъемы.

    Для подключения легкового прицепа используются 7 и 13 контактные розетки — разъемы

    Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран, запада (Америка, Европа), так называемые дополнительные вызовы за включение противотуманных фар и дополнительного оборудования в домах прицепах.

    Внешний вид 7-ми контактной розетки устанавливается на большинство отечественных прицепов.

    Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

    Теперь разобравшись с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечает. То есть определимся с целевыми рекламными объявлениями для разных штекеров.

    Обозначение выводов на вилке — розетке фаркопа для подключения прицепа

    Схема для выводов — контактов.Рассмотрены как раз два выше указанных случая, для 7 и 13 контактной розетки. С указанием функций каждого из контактов.

    Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты должны быть расположены зеркально, ведь это ответная часть.

    Расшифровка относится как к 7, так и 13 контактному разъему-вилке

    1 Левый поворот (Желтый)
    2 Задний противотуманный фонарь (Синий)
    3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
    4 Правый поворот (Зеленый)
    5 Левая сторона габаритов и подсветка номера (Коричневый)
    6 Стоп-сигналы (Красный)
    7 Правая сторона габаритов и подсветка номера (Черный)
    8 Задний ход (Розовый)
    9 + 12В с аккумулятора (Оранжевый)
    10 + 12В при наличии зажигания (Серый)
    11 Земля для контакта 10 (Бело-черный)
    12 Сигнальный провод (обычно запасной) (Бело -синий)
    13 Земля для контакта 9

    Возможны другие цвета проводов, указаны наиболее популярные.

    Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, и прицепная розетка не согласована по количеству, то здесь можно применить адаптер — переходник, а не переделывать подключение штекера или розетки. Часть для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

    Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

    Теперь о подключении электрических проводов к проводке в машине. Смотрим.

    Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля

    После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к схеме автомобиля. Подключение можно использовать используя специальные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле». Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
    Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти «косы» проводов до розетки фаркопа. У Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (… виднеется домкрат)

    А распиновка к нему такая …

    Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

    Если специального штекера нет, то подключение лучше в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

    Еще одной проблемой при подключении к проводке может быть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток.Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В результате простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп — сигнала …

    В этих случаях применяются управляющие цепями тока, которые собственно и низко подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. К нему необходимо тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться — smart connect, если перевести c английского, то звучит как — умелое подключение. Перевод говорит сам за себя.
    Если у вас нет такого модуля, то можно «схитрить». Для этого можно использовать реле, которые будут управляться напряжением для указателей поворота прицепа. Именно с ними самые большие проблемы.При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

    Как видно из электрической схемы, которая по своей сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появиться тогда, когда автомобиль заведен.

    Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше приведено реле. Если у вас не получится правильно подключить другие функции, то как мы уже сказали, управляющие реле и для них. Вот такая электрическая схема. Практически это полный аналогия предыдущей, разве что реле здесь применяется для всех опций.

    Еще один вариант — преобразовать управляющие устройства с высоким внутренним сопротивлением, не влияющим на работу схемы автомобиля, но при этом использование полупроводниковых приборов.Вот такая схема.

    Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп, планируется подключить по подобной схеме.

    Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

    Теперь вы сможете сделать вывод об объеме проводимых работ, с повышенной сложностью и определенным альтернативным подключением проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса. По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью «Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112».

    Полезная информация

    С каждым годом автомобилей с фаркопами становится всё больше. Для того, чтобы таскать прицеп к своему автомобилю, необходимо не только установить сам фаркоп, но и подвести к нему специальную электрику и упаковать все подключения в специальную розетку.

    Существует три основных типа подключения розетки для прицепа:

    • Семиконтактные (7-контактные) разъемы европейского типа;
    • Семиконтактные (7-контактные) разъемы американского типа;
    • Тринадцатиконтактные разъемы (13 pin).

    Также существуют другие специальные разъёмы, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.

    7-ми контактный европейский разъём

    Широко используется 7-контактный разъем европейского типа на большинстве прицепов для легковых автомобилей. Его схема и внешний вид изображены на рисунке 1. Его особенностью является конструкция приемной и ответной частей — гнёзда розетки обоих типов («папа» и «мама»).


    Рисунок 1. Схема европейской 7-ми контактной розетки.
    № по схеме Код Сигнал Сечение провода
    1 L Левый поворот 1,5 мм²
    2 54G 12В (+) 1,5 мм²
    3 31 год Земля (-) 2,5 мм²
    4 р Правый поворот 1,5 мм²
    5 58R Правый габарит и подсветка номерного знака 1,5 мм²
    6 54 Стоп-сигналы 1,5 мм²
    7 58L Левый габарит 1,5 мм²

    Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия. Подключить неправильно либо закоротить гнезда при таком расположении невозможно.

    Каждый из разъемов имеет свое четкое предназначение. В таблице приведены площади минимального сечения проводов, имеется подключение к необходимому элементу схемы.

    Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 В на легковых прицепах.

    Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод.Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты положения стороны. Эта функция используется во время стоянки на обочине.

    7-ми контактный американский разъём

    На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.


    Рисунок 2. Схема американской 7-ми контактной розетки.

    Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует раздел габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.

    13-ти контактный разъём

    Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).


    Рисунок 1. Схема 13-ти контактной розетки.
    № по схеме Код Сигнал
    1 L Левый поворот
    2 54G Задний противотуманный фонарь
    3 31 год Масса (-) для контактов 1-8
    4 4 / R Правый поворот
    5 58R Правый габарит
    6 54 Стоп-сигнал
    7 58L Левый габарит
    8 8 Фонарь заднего хода
    9 9 12В постоянного питания напрямую от аккумулятора
    10 10 12В питания при включённом зажигании
    11 11 Земля для контакта 10
    12 12 Резерв
    13 13 Земля для контакта 9

    Особенность разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае находятся штатные переходники.

    Современные прицепы более высокого класса имеет собственное электронное оснащение: ABS, ESP, бортовые системы компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

    Подключение фаркопа — розетки, провода, блоки согласования

    Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

    Что именно мы вам предлагаем?

    Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.

    География продаж — Россия и Казахстан

    Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

    Спецпредложение для автовладельцев Москвы

    В данном интернет-магазине вы не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и можете подключить — установка осуществляется специалистами нашего собственного сервисного центра.Выбранное туда дооборудование будет доставлено на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

    Почему электрика для фаркопа должна быть очень надежной?

    Представьте себе сумму компенсации, которую придется возместить пострадавшую сторону, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется. Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв.А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

    Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получите брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера.Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

    Для чего нужна электрика к фаркопу?

    Современные автомобили для повышения безопасности компьютера. Он контролирует все функции ТС в процессе его эксплуатации с защитой от перегрузки и повреждений системы. Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортных средств, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность.Комплект электрооборудования прицепного устройства для обеспечения прицепа или велобагажника электропитание от сети автомобиля.

    При выборе электрики Вы должны определиться по двум вопросам: какой типетки и вариант электропроводки предпочтителен?

    Розетка фаркопа: виды

    Розетки, входящие в электропакет, различаются по количеству контактов: 7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов.Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

    Тип электрики для фаркопа

    Если Вы владелец «немолодого» автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС. Для современного авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему «железному коню».

    показано: c 1 по 30 из 150

    Как выбрать розетку для фаркопа?

    Прицепы для легковых автомобилей оснащены необходимыми огнями — это поворотники, задний ход, тормозные огни и габариты.В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.

    Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество соединений увеличивается.

    Виды розеток для фаркопов

    Возникает справедливый вопрос — как правильно выбрать розетку для фаркопа? В продаже два вида розеток:

    1. Семиконтактные — подходят для международных легковых прицепов;
    2. Тринадцатиконтактные — чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т. д).

    Разберёмся в их конструкции и назначении контактов.

    Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов — два из них за поворотные огни, два — за габаритные огни, один за тормозные огни, ещё один контакт — это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.


    13-контактная розетка фаркопа включает 13 контактов — два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт — это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты — 12 В при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.

    Розетки на 13 контактов позволяют подключить огни всех типов. Также здесь есть два контакта для постоянной подачи 12 Вольт — чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, прицепов и многих других нужд. Аналогичные розетки для подключения лодочных прицепов.

    Способы подключения

    Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ — стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа.Покупаем розетку, подключаем и пользуемся — никаких проблем и возни с бортовой электрикой.

    Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю выполнить подключение к задним огням — выполнить со всей необходимой светотехникой. В некоторых автомобилях этот способ не сработает — электроника определит параллельное подключение как нештатное возрастание нагрузки (значение сопротивления) и бортовой компьютер выдаст ошибку. В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.

    Универсальный способ с параллельным подключением подойдёт для автомобилей, лишенных «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами — это самый правильный способ подключения.

    Схема подключения фишки прицепа легкового автомобиля

    При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа.В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

    Способы подключения розетки фаркопа

    Есть два варианта выполнить подключение:

    Рассмотрим каждый из них.

    Штатное подключение

    У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В случае достаточно подобрать соответствующий штекер и подключить его к проводке прицепа (согласно распиновке, этой в начале пользователя).

    Штатная розетка фаркопа

    Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку.Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

    Подключение универсальным способом

    Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого — наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее провода с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

    Рисунок 3.Соединительные клипсы

    Предварительно следует найти нужные провода, наличие схемы электропроводки перед началом этой работы. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

    Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызывает увеличение нагрузки, что будет воспринято компьютером, как неисправность.

    Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в приложении). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

    Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским языком.

    Распиновка 7 пиновой розетки

    Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

    Распиновка 7-пин розетки фаркопа (А) и соответствующий штекера (В) прицепа

    Пояснение к рисунку:

    1. Сигнал управления поворотником левого борта.
    2. Подключение ПТФ (в иномарках контакт может быть не задействован).
    3. Масса.
    4. Сигнал управления поворотником правого борта.
    5. Габаритные огни левого борта.
    6. Управление стоп-сигналов.
    7. Габаритные огни правого борта

    На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

    Переходник с 7 на 13 пин

    Распиновка 13 пиновой розетки

    Комплектуется практически все современные импортные автомобили (если конструкцией его установка). Цвета и номера контактов, а также таблица соответствия ниже.

    Номера контактов и цвета проводов 13 пиновой розетки

    Таблица соответствия для 13-ти пинового разъема.

    Номер контакта Окраска провода Функциональное назначение
    1 Желтая Поворотник левого борта
    2 Синяя Задний ПТФ
    3 Белая Масса для цепей с 1 по 8
    4 Зеленая Поворотник правого борта
    5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
    6 Красная Управление стоп-сигналов
    7 Черная Подсветка номерного знака и габаритные огни левой стороны
    8 Оранжевая Сигнал заднего хода
    9 Красная с коричневым +12 V от аккумуляторной батареи
    10 Синяя с коричневым +12 В (при включении зажигания)
    11 Синяя с белым Масса для цепи 10
    12 Не задействован
    13 Зеленая с белым Масса для цепи 9

    Распиновка 15 контактного разъема

    Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Согласно требованиям к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

    Американские соединительные фишки

    Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

    7-ми контактная розетка, используется в модельном ряду HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

    Американская розетка фаркопа на 7 контактов

    Обозначения:

    1. Подключение габаритных огней.
    2. +12 В.
    3. Поворотные огни правого борта.
    4. Управление стоп-сигналов.
    5. Масса.
    6. Поворотные огни левого борта.
    7. Сигнал заднего хода.

    Теперь рассмотрим более сложный вариант — 4-х контактный разъем (см. Рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

    4-х пиновый разъем

    Обозначения:

    1. Масса.
    2. Управление габаритными огнями.
    3. Поворотник левого борта и управление стоп-сигналом.
    4. Поворотник правого борта и управление стоп-сигналом.

    Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

    1. Не совсем правильный, на зато самый простой способ: подключиться непосредственно, к стопам и поворотникам.Заметим, что в некоторых автомобилях проводка может не выдерживать дополнительную нагрузку, поэтому решить проблему лучше другим способом.
    2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельным сигналом на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилейх.В этом случае понадобится тянуть только два провода.

    Иногда прицеп крайне необходим для перевозки каккого-либо негабаритного, тяжелого или грязного груза. И тогда, после механического соеденения с авто, необходимо соеденить их электроцепи, что позволит вам верно информировать других водителей о своих намерениях. Наибольшее распостранение получили 7-контактные разъемы. Есть несколько стандартов разводки проводки в них. У себя я на левую розетку вывел европейский тип, на правый нестандарт полный :), там же я беру «задний ход». Если есть необходимость иметь разные разводки (для разных прицепов или количества контактов выше 7, например, при подключении прицепов-дач), то можно использовать 2 стандартных розетки, их намного проще найти, чем 13-пиновые.

    Европейская разводка
    № ___ Код ___ Цепь _______________________________ Провод
    1___L ___ левый поворот _________________________ 1,5 мм2
    2 ___54G__ задн. противотуманный фонарь __________ 1,5 мм2
    3___31 ___ масса (-) _______________________________2.5 мм2
    4 ___ R ___ правый поворот __________________________ 1,5 мм2
    5 ___ 58R ___ правый габарит и подсветка номера _______ 1,5 мм2
    6 ___ 54 ___ стоп — сигнал __________________________ 1,5 мм2
    7___58L ___ левый габарит _________________________ 1,5 мм2 9000

    Еще есть Российская схема
    № ___ Цепь ____________________ Цвет провода
    1 ___ левый поворот ______________ желтый
    2 ___ фонарь противотуманный _____ голубой
    3 ___ черный масса (-) ___________________ белый
    4 ___ коричневый _________ масса ___________ белый
    4 ___ коричневый ___________ поворотный
    5 ___ коричневый_ правый_ поворот000 ____________3
    5_ огни 9___ правый_ поворотный ____________3
    5_ огни 9___ зеленый_ габаритный поворот
    _________ зеленый_
    5_ огни

    Теоретически основные функции будут выполнены при любом сочетании тягач-прицеп (разница только в 5 контакте), но возможны некоторые нестыковки, например:
    1) тягач с рос. разводкой, прицеп европ. — не горят на прицепе правые габариты.
    2) тягач европеец, прицеп отечеств. — на тягаче реализованы стояночно-парковочные огни (VW), а правый габарит не горит при активации с правой стороны, и горят с двух при активации слева.

    Подключения на относительно простых машинах обычно проводят врезки вскую проводку к задним фонарям,

    Практически все розетки, продающиеся на рынке крепятся стандартно к мет. кронштейну на самом фаркопе посредством трех винтов с гайками на «5», поэтому в случаях поломки розетку несложно заменить на иную, крепж переделывать не нужно.При выборе розетки следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов. С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактами.

    После того, как проводка в розетке соеденена и проверена, рекомендую защитить внутренюю часть от попадания влаги и окисления контактов смазав внутри «графиткой».

    Легковой автомобиль не рассчитан для транспортировки и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа.Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

    Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари.Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

    Подключение розетки на отечественных автомобилейх более простое, так как наши автомобили имеют электрические простые схемы. Кроме этого сложность подключения розетки зависит от выбора схемы подключения. Для этого может потребоваться проведение некоторых испытаний с проводкой автомобиля.

    Виды и устройство

    Существует два вида розеток фаркопа, отличающихся друг от друга контактами и другими особенностями:

    13-контактная розетка фаркопа

    Такие модели чаще всего используются на американских и американских марках автомобилей.Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо питание различных устройств, которые будут подключать.

    1. Левый поворот, аварийная сигнализация (желтый провод).
    2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
    3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
    4. Правый поворот (зеленый провод).
    5. Правый габаритный огонь, номерное освещение (коричневый цвет).
    6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
    7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
    8. Фонарь заднего хода (розовый цвет).
    9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
    10. Положительный полюс, работающий только при включенном зажигании (серый провод).
    11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
    12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
    13. Отрицательный полюс для 9-го контакта на 35 ампер.
    7-контактная розетка фаркопа

    Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

    1. Левый указатель поворота.
    2. Положительный полюс питания.
    3. Отрицательный вывод.
    4. Правый указатель поворота.
    5. Правый габаритный фонарь и номерная подсветка.
    6. Стоп-сигналы.
    7. Левый габаритный фонарь.
    Необходимые материалы
    • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
    • Соединительные колодки, желательно с наличием гнезд предохранителей.
    • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2.
    • Силиконовый герметик для автомобилей, любого производителя и цвета.
    • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

    Перед тем, как собирать розетку и подключать провода, проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой.Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

    Подключение к бортовой сети автомобиля

    Широко применяемая на сегодняшний день розетка фаркопа — семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства работают без микропроцессора.

    Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему розетки фаркопа.По ней можно определять место и назначение проводов.

    В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

    Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера.Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

    Правые и левые стороны стоп-сигналов, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители.Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено разных подключение ламп своими проводами.

    Завод изготовитель применяет такую ​​схему по следующим причинам:

    • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
    • Увеличивается надежность работы фонарей.
    • Подключение и контроль работы фонарей и электрические цепей становится проще.
    • Можно использовать разные схемы подключения.
    Достоинства схемы с меньшим числом проводов
    • Простая распиновка контактов и подключение жгутов.
    • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
    Недостатки

    Вынужденное применение ламп для подключения 3-х одного 1-жильного провода, который только на нагрузку одной лампы.Такая трехкратная токовая перегрузка содействия перегреву и оплавлению.

    Удобным способом проводов использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

    Порядок подключения
    • Отрезать 5 кусков провода отмеренной длины, подписать их по местам подключения.
    • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина первых этих проводов отличается от пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
    • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
    • Согласно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
    • Провода свернуть в жгут и протянуть в гофрошланг.
    • Закрепить на фаркопе розетку по схеме.
    • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
    • Концы проводников жгута зафиксировать на коммутационной колодке.
    • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
    Подключение к разъемам двух фонарей

    Провода подключаем к разъему правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными прицепе, ток разделяется на правую и левую фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет значительно безопаснее.

    Этот способ похож на предыдущий.Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличивается количество монтажных гильз.

    По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

    Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления лампами задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

    Место подключения каждого провода электрической проводки прицепа до клеммы предохранителя, а значит, на нем нет дополнительной нагрузки. Чтобы предотвратить короткое замыкание дополнительная жгут нужно оснастить своей установочной колодкой, и link в багажнике машины.

    В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подключения розетки, и дополнительно тратиться на покупку дополнительных проводов.

    Если в устройстве автомобиля имеется проверка состояния освещения приборов и электропроводки с использованием микропроцессоров, то дополнительные жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, требует участия опытного автоэлектрика.

    «>

    FAQ — ФАРКОП: все секреты установки и подключения ….

    Итак, начнём пожалуй.
    Сразу оговорюсь — мой нелёгкий путь сопровождался консультациями с одноклубниками и высказанное тут мнение так сказать коллегиальное.Т.е. не ИМХО, а «выстраданное» путём проб и ошибок. Большое спасибо всем, кто принял участие в его формировании. А ещё большее — всем, кто успешно повторил приведённую здесь методику.
    Разделим отчёт на 2 части: железо и электрика.
    ЖЕЛЕЗО.
    Перед покупкой фаркопа нужно чётко определиться, для каких целей он нужен. Если раз в пол / года навесить велобагажник на 1 байк — то может есть смысл «смастырить» его из «родной» курвашки усилителя бампера.
    . -хосным лафетом — экстрим ещё тот, но возможно!) то «оригинальный» фаркоп жизненно необходим….
    В чем разница?
    Не только в самой «рельсе», но и в методе её крепления к лонжеронам!
    Спойлер Усилитель бампера просто крепится в торец лонжеронов 4-мя гайками с каждой стороны, Фаркоп же заходит внутрь лонжеронов. По фото должно быть понятно:
    Спойлер Не знаю зачем — но Эльза для Кэдди даёт 2 варианта фаркопов:
    Спойлер Спойлер Есть предположение, что это просто варианты от 2-х «придворных» разработчиков фаркопа концерна ФВ: Вестфалия и Босал.
    Неоригинал выглядит похоже.Основная отличительная особенность — крепежи «курвашки» на которую надевается пластик бампера и наличие болтов в торцах балки фаркопа: зачем мудрить с ювелирной точностью сварки деталей, если малейшая «кривоватость» вылезет боком?!?!?! Легче отпустить болты и «поправить по месту»
    Спойлер Итак, с железом вроде всё …
    НЕТ!
    СТОЯТЬ!
    А Вы проверили, есть ли в вашем новом заднем брусе фаркопа отверстите под буксировочный крюк? : shock:
    Предвижу возгласы: нафик надо, потя смогнуть любого и за фаркопу!

    А что Вы скажете, мои дорогие, если вам придётся:
    1.Везти длинномер на крыше и «подвязать» его сзади, чтобы «натянуть» (убрать вибрации). В случае если «натните» к фаркопу — не сможете открыть большую распашёнку! Подвязав к крюку багажник остаётся функциональным.
    2. Смастерить багажник для перевозки велосипедов на фаркопе. Дело хорошее — но сомневаюсь что зажав пару сотен баксов на готовый вы будете разоряться на алюминий и сварку аргоном. Сделав же из профильной трубы получим конструкцию — дополнительная точка опоры не помешает (от «проворачивания» на «шарике»).Вот тут-то крючок и пригодится.
    3. Если захотите на месте меньшей дверки сделать откидную лесенку (на багажник, на крышу), которая ещё и будет служить «трапом» для заводки велика в багажник.
    4. Да ли что ещё ………

    Короче — моё дело предупредить: знайте, что на многих фаркопах резьбы для крюка НЕТ, и это должно стать критерием выбора или как минимум Вы должны знать чего лишаетесь. Как минимум — это предмет для торга с продаваном

    По железу ещё только один момент.
    Для владельцев дорестайловых метановых КЕДДИ есть пара заморочек.
    1. Крепежи заднего глушака цепляются на те гайки, крепится родной усилитель бампера: при демонтаже придётся снимать резинки и чуть «приспустить» глушак. Проблем с этим нет: снимите с резинок — он и так останется висеть. Но — ньюанс в наличии и я предупредил.
    2. Из-за того же глушака БУДЕТ НЕВОЗМОЖНО снять крюк просто выкрутив болты! А в странах Ойросоюза Видя у Вас съемный фаркоп без прицепа полицаи могут и прикорлупаться.Что делать? Срезать приваренные квадратные гайки и вкрутить болты с другой стороны! Тогда их можно будет вынуть вправо. В моём варианте я просто купил 2 болта М12 подлиннее, т.к. у меня прикручена ещё и «рельса», которая служит для выполнения задней опоры верхнего багажника вправо, с траэктории открывания большей части распашёнки ….

    Спойлер Предвижу вопрос: а зачем 2 розетки?
    Вот тут мы и переходим к электронике.
    С 2003 года (начало выпуска КЕДа) в Европе законодательно была 7-ми контактная розетка фаркопа, так привычная у нас — давно уже «вне закона».Хотя бы потому, что не предусматривает деление на левый и правый задний противотуманный фонарь, а 2 горящих противотуманных задних фонаря легко спутать со стопами.
    О возможностях 7-пин розетки судите сами: минимум необходимых функций ….
    7 контактная фишка фаркопа — Европа (DIN / ISO 1724)
    Спойлер РОЗЕТКА 7 КОНТАКТОВ: распиновка
    Спойлер № Код сигнала Сигнал Сечение провода
    1 L Левый поворотник 1,5 мм2
    2 54G 12В ((+) опция) 1,5 мм2
    3 31 Масса (-) 2.5 мм2
    4 R Правый поворотник 1.5 мм2
    5 58R Правый габарит и подсветка номера 1.5 мм2
    6 54 Тормозные огни 1.5 мм2
    7 58L Левый габарит 1.5 мм2

    Не будем вдаваться в подробности: факт есть факт. «Родных» блоков управления фаркопом для Гольф5 и выще на 7-контактную розетку не существует в природе.
    Все давно ориентируются на новый стандарт: розетка 13 пин.

    Спойлер РОЗЕТКА 13 КОНТАКТОВ

    1- Левый поворот (Желтый)
    2- Задний противотуманный фонарь (Синий)
    3- Земля для контактов с 1 по 8 (Белый).То есть для 13 контактного разъема фаркопа, существует еще одна сторона заземления, об этом ниже
    4- Правый поворот (Зеленый)
    5- Левая сторона габаритов и подсветки номера (Коричневый)
    6- Стоп-сигналы (Красный)
    7- Правая габаритов и подсветки номера (Черный)
    8- Задний ход (Розовый)
    9- + 12В с аккумулятора (Оранжевый)
    10- + 12В при наличии зажигания (Серый)
    11- Земля для контакта 10 (Бело-черный)
    12 — Сигнальный провод (обычно запасной) (Бело-синий)
    13- Земля для контакта 9

    В чем проблема — спрсите Вы — ведь есть переходник с 13 контактов на 7! Да, и у меня он тоже есть. И что? Проблема кроется в «заумности» штатной электроники платвормы Гольф5. Про контроль ламп все слышали. А про замешение их функций в случае отказа? Ну, допустим, ли знают, что если машина видит сгоревший левый «стоп», она начинает при нажатии на педаль тормоза зажигать другую красную лампу 25вт в этой фаре (задний противотуманный фонарь). Все эти полезные в целом функции ДОЛЖНЫ БЫТЬ ОТКЛЮЧЕНЫ при помощи шнурка при использовании переходника с 13 на 7 пинов в розетке фаркопа. Иначе «новогодняя елка» совмещенная с «генератором случайных чисел» Вам обеспечена.: x
    Я не могу дать вам гарантию за то, что ниразу в жизни не придётся тащить чужой прицеп с розеткой 7 пин и пальцем по грязному заднему борту «стопов, поворотов нет».
    Спасибо, подумал я, не мой вариант.
    Но и это не основной аргумент! Подключить как на «жигулях» к лампам задних фонарей НЕ ПОЛУЧИТСЯ! На самых старых машинах 2004-2005г.в. без центрального блока электронной сети еще можно пробовать сыграть в «лотерею». Но после того, как у некоторых одноклубников это закончилось сгоревшим блоком бортовой сети (по одному из выходов на задние фонари) я такерементировать и врагу не пожелаю.
    Ну сами прикиньте — вместо 1-й лампочки, скажем, левого стопа 21Вт начинает работать 3! Ток больше в 3 раза номинальный! Что делать машине? Конечно она в самом лучшем случае зажжот на приборке значёк «неисправность ламп» и обесточит цепь. В худшем — сгорит ключ, управляющий этим выходным каскадом.
    Вариатнов по элеткрике всего 3.
    1. Родной блок согласования (фаркопа)
    2. Альтернативный блок согласования.
    3. «Колхоз» со знанием дела: изготовление самодельного «аналога» блока согласования из подручных средств и знаний физики на уровне 5-го класса (детально рассмотренный далее и самый лучший из всех вариантов как на меня)

    ВАРИАНТ 1 — для маньяков.
    Когда покупал фаркоп настаивал, чтобы был и блок согласования и проводка. Сейчас осознаю — ЗРЯ. Почему?
    Во-первых: есть 2 типа блоков:

    Спойлер Т. е. если вы даже нашли проводку под фаркоп у себя в заднем правом крыле (штатное место установки девайса) не факт что Вам достанется блок согласования с нужным разъёмом.
    Во-втором: ГОРИ В АДУ конструктор, придумавший столько замутов с проводкой. Поясню. Косичка от фаркопа заканчивается 2-мя разъёмами. Но «втыкнуть» их в блок управления фаркопом не получится — нужны ответные части к этому 2-м разъёмам и колодка, заходящая в блок….: evil: Причём разъём, по которому из-под торпеды приходит с 2-х разных предохранителей, масса и 2 провода КАН-шины — это совсем другой разъём: его тоже придётся находить, соединить и тащить 4 провода как через весь салон к блоку предохранителей по дороге деребаня обшивку и т.п. чтобы всё это уложить в «родные» жгуты и спрятать …..:?
    Нужен также кронштэён для крепления этой «мелочи», активировать функции фаркопа шнурком и т.п …….
    Внимание !!! ПРИЕМУЩЕСТВА !!! родного подключения!
    В народе говорят, что если у Вас ЕСП и вы едете с тяжёлым прицепом, то машина для стабилизации в повороте при подключении через родной блок будет как-то учитывать «хвост» при работе с тормозами. …: | Ну, и конечно, контроль лампочек — куда ж без него ……
    Я для себя решил что оно того не стоит.
    Если я Вас не переубедил — посмотрите схемы:
    Спойлер Спойлер Спойлер Спойлер U10 — 13-ти пиновая розетка прицепа
    J345 — Модуль согласования
    На нём Т6 — шестиконтактный разъём (вход, считай — питание доно и другое, зкмля, КАН-Л, КАН-Ш)
    Т14 — разъём «выход» (именно на розетку, только в «старом» вариант между блоком и розеткой самые пресловутые T5k и T5j: нафига ??? спросите у инженеров ФВ)
    И тем не менее многие перфекционисты (в хорошем смысле этого слова) ставят оригинальный блок управления фаркопом.
    Для них — дополнительная информация.
    По проводке можно обращаться к клубным электрикам вроде Юры (Homich) за изготовлением комплекта проводки и консультациями, а активировать — любым шнурком (Вася, VSCD): блоки 09, 19 «как минимум» (как написал Михалыч)
    ВНИМАНИЕ!
    Тестируется родной блок управления фаркопом только после подключения прицепа! На старом блоке — без нагрузки на задних фонарях даже читаться блок не будет!
    Ну, вроде всё. Подробнее — ниже, в этой же теме.По мере систематизации буду подкидывать инфу в первый пост.
    Вариант 2 — для тех, у кого есть лишние деньги
    Интернет пестреет предложения вроде этого: http://4way.com.ua/product-1-88390.html — Вариант от Босал.
    Вроде всё называется по фен-шую: для машин с КАН-шиной и т.п. На самом деле — ни ЕСП знать о прицепе не будет, ни контроль сгоревших лампочек на прицепе будет недоступен в отличии от «родного» блока.
    Ещё больше Вы будете разочарованы взглянув ЧТО Вам впарили за Ваши бабки:
    Спойлер Спойлер Т.е. мы имеем тупо гальваническую развязку цепей фары и фонарей прицепа. Вопрос: что мешает взять пару реле и сделать такое самому? Вот мы и подошли к 3-му варианту.
    Вариант 3 — колхоз в хорошем смысле этого слова
    Суть: обмотка по сопротивлению ничтожно мала по сравнению с сопротивлением лампочки — «родная» электроника авто неладов с задними фарами не увидит!
    Приведу схему, нарисованную одним из «клубней»:
    Спойлер Правда, как мне кажется диоды на схеме — перестраховка, всё работает и без них (ведь кнопка «размыкается» масса — реле и так без прицепа «щёлкать» не будут).
    Хотя ….
    часто используются при работе в заднем крыле. прицеп. Тогда с блока предохраниетелей или от розетки -12В проводку можно вести через одинарный выключатель.
    По проводке — придётся в правое крыло «привести» левый поворот (этот провод в жгуте проводки левого порога «уходит» по левой стороне в районе 2-го ряда сидений).
    Для любителей Фен-шуя там же можно и «задний противотуманный фонарь».
    Как ни крути. — а 3 провода (питание, левый поворот и противотуманку) в правое крыло придётся
    Многие из одноклубников последовали данному совету и давно катаются с такой системой. Спойлер Спойлер Для людей немного разбирающихся в электронике может стать привлекательный вариант предложенный одним из одноклубников: на транзисторах.Схема — ниже, под спойлером.
    Спойлер

    http://caddy-club.top/attachments/111-jpg.15936/

    Думаю привёл достаточно информации для реализации данного проэета и выбора правильного варианта под свои нужды и потребности.
    Всем удачи — за сим разрешите откланяться . ..

    Блок согласования фаркопа. Модуль согласования фаркопа

    Модуль согласования фаркопа

    Блок согласования фаркопа

    Очень часто, приобретая фаркоп с универсальным комплектом электроники, вам будет трудно обойтись без дополнительных элементов.К таковым относится блок согласования фаркопа, отвечающий за коммуникацию электроники автомобиля с прицепом. Данная технология относится только к машинем, оснащенной системой цифрового или аналогового управления.

    Блок согласования фаркопа служит для снижения нагрузки с бортового компьютера автомобиля. Все дело в том, что современные системы автоэлектроники комплектуются новыми технологиями. При этом блоке согласования фаркопа исключает влияние грузового прицепа на электроцепи машины.

    Принципы работы устройства

    Очень часто можно встретить альтернативное название данного приспособления — смарт-коннектор. Блок согласования фаркопа подключается к электронике автомобиля обжимными клипсами, аналогично всем другим устройствам. Питание может производиться от двух источников:

    • аккумулятор;
    • питающий провод.

    Это устройство позволяет водителю управлять всеми электроприборами на грузовом прицепе.За счет того, что модуль согласования фаркопа питается напрямую от аккумулятора, энергетические потери всей автомобильной электросистемы снижены до минимума. Большинство подобных устройств являются универсальными и могут быть подключены практически к любым моделям машины.

    Особенности эксплуатации приспособления

    К дополнительной функции смарт-коннектора можно отнести:

    • контроль поворотников на прицепе;
    • зарядка АКБ прицепа;
    • включение «противотуманок» на прицепе;
    • отключение парктроников.

    Стоит учитывать, что главный бортовой компьютер будет определять модуль согласования фаркопа как подключенное к общей системе устройства. Это происходит по причине того, что это связано с остальной системой машины только питанием от АКБ. Поэтому модуль согласования фаркопа не для управления мониторингнговыми функциями для буксировки прицепа. С этой задачей справляется тягово-сцепное устройство, подключенное к основной системе электроники, управляемое бортовым компьютером.

    Модуль согласования фаркопа будет незаменимым дополнением к современным автомобилям, имеющим сложный электросистемы. Именно для того, чтобы не допустить негативных последствий в автомобильную проводку, используется смарт-коннектор.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
