Сайлентблоки передние – Как поменять сайлентблоки на передних рычагах

Содержание

Для чего нужны сайлентблоки в подвеске автомобиля?

Автоликбез28 августа 2017

Одна из важнейших деталей подвески современного авто – изделие из резины и металла под названием сайлентблок. Как и прочие элементы, он изнашивается в процессе эксплуатации, о чем сигнализирует стук различной интенсивности и громкости. На тот момент, когда автомеханик станции техобслуживания выявит данную неисправность и предложит купить новую запчасть, вы должны понимать, что такое сайлентблок и какова его роль в ходовой части машины.

Что собой представляет сайлентблок?

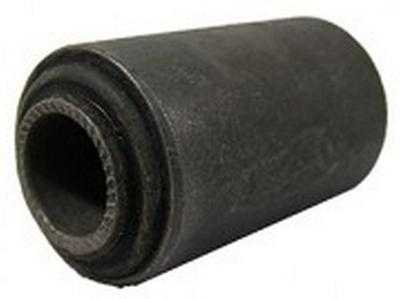

Деталь изготавливается в виде небольшого цилиндра, состоящего из трех элементов:

  • наружная часть выполнена из тонкостенной стали и оснащена посадочными элементами – обечайкой и ребрами жесткости;
  • сердцевина – цельная металлическая втулка;
  • просвет между внешним и внутренним элементом залит эластичной композицией – резиной либо полиуретаном.

Справка. Производители начали использовать полимер в качестве наполнителя относительно недавно, раньше применялась только натуральная техническая резина.

Работа любого сайлентблока основана на том, что внутренняя втулка, сжатая со всех сторон эластомером, вращаться не должна. Столь же крепко «сидит» внешняя оболочка, относительно резиновой вставки она не поворачивается. Но при возникновении достаточной силы кручения стальные втулки могут сдвигаться друг относительно друга – за счет эластичности заполнителя.

Назначение и расположение детали

В автомобиле колеса крепятся к силовой части кузова посредством рычагов. Чтобы подвеска мягко отрабатывала все неровности дороги нужно создать следующие условия:

  1. Колесо под воздействием пружины должно двигаться вверх-вниз на рычаге, поэтому он прикручен к стальной оси, жестко закрепленной на лонжероне.
  2. Для поглощения мелких выбоин дорожного покрытия в месте стыковки ходовой части с кузовом нужна эластичная прокладка. Иначе водитель и пассажиры станут ощущать вибрацию, передаваемую от колес.

Соответственно, сайлентблоки нужны для подвижного и одновременно пружинящего соединения между кузовной частью и всей подвеской автомобиля. Они являются той самой прокладкой, смягчающей мелкие удары и позволяющей рычагу отрабатывать крупные неровности.

С каждой стороны подвеска опирается на элементы кузова в 2 либо 3 точках. В первом случае она закреплена на рычаге и стойке, во втором – на двух рычагах и амортизаторе. Сколько существует мест крепления, столько пар сайлентблоков используется в качестве смягчающих прокладок.

Второе название резинометаллической детали – сухой шарнир. Оно характеризует свойство сайлентблоков работать без смазки – только за счет эластичности вставки между двумя стальными втулками. В то же время радиус поворота рычага ограничен способностью резины или полимера скручиваться. Но для рабочего хода автомобильной подвески этого радиуса вполне достаточно.

Теперь о конкретных точках, где располагаются сухие шарниры:

  1. Главное место упомянуто выше – крепление верхних и нижних рычагов. Силовой элемент кузова – лонжерон (стоит под колесной аркой) имеет выступ с отверстием, куда вставляется ось в виде длинного болта. Резинометаллические шарниры, запрессованные в проушины рычага, размещены по краям оси и зафиксированы гайками.
  2. Малый сайлентблок находится в нижней точке крепления стойки к поворотному кулаку.
  3. На амортизаторах шарниры ставятся на обеих проушинах – сверху и снизу.
  4. Также детали применяются в точках опоры реактивных тяг и стабилизаторов поперечной устойчивости.

Задняя подвеска современных автомобилей чаще всего имеет многорычажную либо торсионную конструкцию. В обоих случаях задействованы рычаги, устанавливаемые на сайлентблоки. Так что шарниры используются не только в передней подвеске. Даже на машинах с неразрезной балкой заднего моста резинометаллические изделия применяются для установки задних тяг и амортизаторов.

Признаки износа шарниров

Сайлентблок считается довольно надежной деталью ходовой части авто. Рычажные шарниры «выхаживают» от 50 до 150 тыс. км в зависимости от условий езды и состояния дорог в конкретной местности. На реактивных тягах эти детали служат не меньше, а вот на амортизаторах, стойках и стабилизаторе поперечной устойчивости они отрабатывают до 50 тыс. км пробега.

У сайлентблоков есть одна неприятная особенность – несведущему автомобилисту довольно сложно диагностировать их неисправность в результате износа. В вашем распоряжении должна быть смотровая канава, инструмент, а главное, – практические навыки. Чтобы обнаружить люфт на рычаге либо стойке, необходимо точно знать, как вывешивать колесо и куда в машине закладывать монтировку, чтобы покачать тот или иной элемент подвески.

Существует ряд признаков, косвенно указывающих на изношенные сухие шарниры:

  • глухой негромкий стук при движении по мелким выбоинам;
  • глухие удары, доносящиеся с одной стороны при прохождении резкого поворота, говорят о неполадках с шарнирами стабилизатора;
  • автомобиль отклоняется от прямой линии на ровном участке, на шинах виден боковой износ;
  • глубокие трещины резинового наполнителя либо перекос рычага, обнаруженный при визуальном осмотре из ямы.

Перечисленные симптомы не могут прямо свидетельствовать о нерабочем состоянии сайлентблоков, разве что резина стала вываливаться кусками и колеса заметно перекосились. Глухие стуки могут издавать шаровые опоры и пальцы рулевых тяг, а изделия с трещинами в резине – оказаться вполне исправными. Точный диагноз ходовой части вашего авто поставят мастера станции техобслуживания, к ним и следует обращаться после появления этих признаков.

autochainik.ru

Сайлентблоки автомобильной подвески: как они устроены и как их менять

О роли в подвеске

Как и любой шарнир, резинометаллическое соединение выполняет две основные функции. Во-первых, оно дает определенную (в нашем случае – очень сильно ограниченную) свободу перемещения деталей относительно друг друга. Ограниченную настолько, что руками вы этот шарнир с места не сдвинете – он рассчитан на то, чтобы удерживать машину весом тонны в полторы. Во-вторых, шарнир предохраняет соединяемые детали от разрушения, гася удары и вибрации при движении по дороге.

Резинометаллические шарниры можно условно разделить на два вида – разборные и неразборные. У первых наружная обойма (металлическая втулка) отдельно, резиновая часть – отдельно. У вторых – все вместе. То есть резиновая часть с внутренней металлической втулкой зафиксирована внутри наружной втулки, тоже металлической (о способах фиксации – ниже).

Именно такой, неразборный вид РМШ принято называть сайлентблоком. Для незнакомых с английским языком на всякий случай уточним, что silent переводится как «тихий». Что вполне логично, ибо без сайлентблока детали подвески не только бы быстро разрушались от ударов, но еще и издавали бы противный лязг.

В подвеске современной машины «сайленты» используют для соединения рычагов подвески с подрамником или кузовом автомобиля, а также соединения стоек стабилизатора поперечной устойчивости с рычагом подвески или иным ее элементом.

В задней подвеске сайлентблоки используют еще и для соединения рычагов с цапфой. В передней, как нетрудно догадаться, их функцию выполняют шаровые опоры, дающие большую свободу перемещения элементов относительно друг друга и обеспечивающие поворот колес.

Кстати, подушки двигателя – тоже часто (но не всегда) конструктивно представляют из себя РМШ, которые изолируют кузов от вибраций двигателя. Впрочем, о подушках поговорим в другой статье.

Конструктивные особенности

Итак, две втулки с резиновой прослойкой – казалось бы, все элементарно. Но несложна эта конструкция только на первый взгляд. Как зафиксировать упругий элемент во втулке? Довольно очевидный способ – сильное обжатие (иначе говоря – натяг), правда, в таком случае соединение получится слишком жестким, что отразится на плавности хода.

Есть второй вариант – «склеивание» резины с металлом методом вулканизации – тут обжатия почти нет. Но в таком случае жесткость соединения уже откровенно недостаточная. Возрастает угол скручивания и перекоса (относительно продольной оси сайлентблока), что влечет за собой неблагоприятные изменения углов установки колес во время движения автомобиля. И, соответственно, ускоренный неравномерный износ шин.

Учитывая эти сложности, в конструкции современных сайлентблоков применяют комбинированную схему фиксации: одновременно обжатием (умеренной силы) и вулканизацией.

Далее, сама резиновая часть может быть сплошной, а может – с дополнительными прорезями. Возьмем, к примеру, попавший к нам «под ключ» Polo седан. На нем задний сайлентблок рычага передней подвески (как раз типа МакФерсон) установлен вертикально и в его резиновой части имеются вырезы.

Зачем они нужны? Чтобы ограничить перемещение рычага в продольном направлении, жесткость втулки должна быть максимальна; но нам не нужна максимальная жесткость при перемещении рычага в вертикальной плоскости (при наезде на препятствие, например). Для соблюдения этих свойств, говоря упрощенно, удалили лишнюю резину. Втулка обеспечивает достойную плавность хода и жесткую фиксацию рычага в продольном направлении одновременно.

Последующее развитие инженерной мысли привело к созданию плавающих и скользящих сайлентблоков, и снова ради повышения плавности хода.
Volkswagen Passat B5 в конце 90-х "прославился" сложностью и дороговизной подвески, и в том числе - плавающими сайлентблоками

Устройство шарнира значительно усложнилось, появились дополнительные элементы: промежуточная втулка (пластиковая), торцовые шайбы, долговечный смазочный материал и боковые уплотнители. Как всегда, усложнение привело к удорожанию. Уплотнения изнашиваются, смазка вытекает, сайлентблоки скрипят, а новые стоят дорого. Как-нибудь мы еще вернемся к плавающим «сайлентам», когда к нам в ремзону попадет машина с такими шарнирами. Сегодня ограничимся обычными.

Крепеж сайлентблоков

Существует несколько вариантов установки сайлентблоков в рычаги подвески. Пожалуй, один из самых распространенных – это запрессовка «сайлента» со своей внешней втулкой в проушину рычага. Удерживается он там за счет силы трения. Такая конструкция предполагает гашение ударных разнонаправленных нагрузок и виброизоляцию. Ремонт элементарен. Молотком выбил старый, запрессовал новый.

Если же рычаг в подвеске выполняет роль направляющего или нагрузка на него воздействует в каком-то одном направлении или плоскости, то внешняя втулка сайлентблоку вообще не нужна. В таких случаях применяют сайлентблок с небольшими буртиками с торца упругого элемента, который благополучно запрессовывают непосредственно в проушину рычага. Любая тяга или штанга, если таковые предусмотрены конструктивно, в задней подвеске крепятся к кузову или подвеске именно через «сайленты» такого типа.

Ну и, наконец, тренд последних лет – интегрированные сайлентблоки, где роль внешней втулки выполняет проушина самого рычага, а внутри нее запрессован упругий элемент. Ярко выраженного инженерного смысла в такой конструкции мало (в отличие, скажем, от интегрированных

шаровых опор), тут производитель по большей части увеличивает прибыльность торговли оригинальными запчастями. Потому что вне заводских условий запрессовать новую «резинку» внутрь старого рычага достаточно качественно невозможно, нужно менять рычаг в сборе (заплатив немалую сумму).

Конечно, неоригинальных упругих элементов на рынке запчастей хватает, но срок службы их ожидаемо невелик – это временное решение. «Колхозные» резинки просто выдавливает из проушин.

Комбинация сайлентблоков в подвеске

Устанавливаться резинометаллические шарниры могут на одном рычаге и в вертикальной, и горизонтальной плоскостях. На распространенных подвесках типа МакФерсон с одним нижним рычагом (с каждой стороны), воспринимающим все удары от дороги, как раз применена такая комбинированная схема. Если же подвеска, скажем, с двумя поперечными рычагами, то, вероятней всего, в каждом из них сайлентблоки будут установлены только в горизонтальной плоскости. Это касается и почти всех многорычажных подвесок.

Если же говорить о конструкции, то в зависимости от характера нагрузок на одном автомобиле могут применяться несколько видов шарниров. Например, если это развальный рычаг в задней подвеске, который не несет толком никакой нагрузки, кроме продольных усилий, то нет смысла устанавливать в него дорогой «сайлент», достаточно запрессовать в его проушину сайлентблока без наружного кольца, и все. Если же это сайлентблок подрамника (опять же задней подвески), то здесь обычной втулкой не обойтись. Придется сконструировать предмет нашего обсуждения так, чтобы в продольном направлении подрамник даже не шелохнулся, но имел возможность изолировать кузов автомобиля от ударов, приходящих через подвеску от дороги.

Каучук или полиуретан?

В большинстве случаев упругий элемент сайлентблока изготовлен на основе каучука. Как правило, чем больше этого драгоценного материала, тем лучше характеристики сайлентблоков. Но имеются альтернативы.

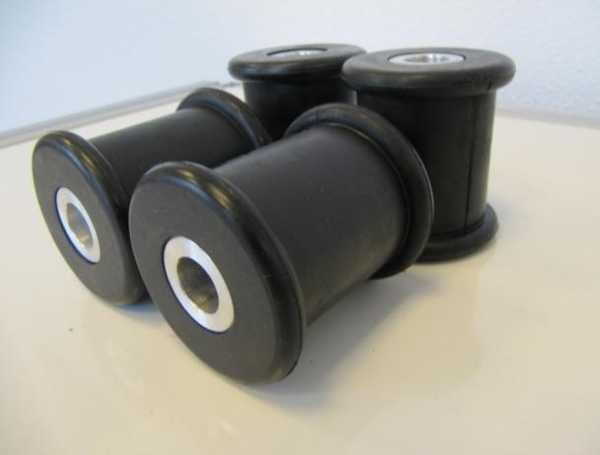

Просвещенные читатели наверняка вспомнят синтетический полиуретан, из которого обычно делают неоригинальные сайлентблоки, и они пользуются определенной популярностью.

Несомненный плюс этого материала – долговечность, полиуретановые сайлентблоки можно не менять годами. Но на этом перечень достоинств исчерпывается.

Перефразируя известную рекламу, «не все полиуретаны одинаково полезны», и есть составы, которые просто невозможно надежно «привулканизировать» упругой частью к металлической, а обжимать полиуретан нельзя, он и так жесткий. Шарниры с «начинкой» из неподходящего полиуретана просто разваливаются через 40–50 тысяч километров (а то и раньше), так как упругий материал отслаивается от поверхности втулки.

И даже если состав подобран грамотно, остается проблема жесткости полиуретана. Как правило, после установки такого «неоригинала» не только ухудшится плавность хода, но и нарушится эластокинематика подвески – характер изменения положения колес под воздействием продольных и боковых сил. Иначе говоря – может пропасть «подруливающий» эффект задней подвески, который присутствует на множестве современных машин, начиная с совершившего маленькую революцию управляемости в С-классе Ford Focus первого поколения.

Срок службы

Если усреднить, то срок службы сайлентблоков составляет около 100 тысяч километров. Впрочем, тут все зависит не только от качества деталей, но также от состояния дорог, конструкции подвески, условий хранения машины и соблюдения технических требований при установке «сайлентов».

Часто бывает, что уже через два года или 30–40 тыс. километров пробега от подвески начинает доноситься характерный стук, скромно намекающий на то, что пора ехать на СТО. Вообще, на сайлентблоки, как и на шаровые опоры, необходимо обращать внимание каждый раз, когда автомобиль встает на подъемник или смотровую яму. Вовремя выявленный разрыв упругого элемента позволит вам спокойно, а не в авральном режиме подобрать и приобрести запчасть. Не говоря уже о том, что сами рычаги прослужат долго, если «резинки» меняются вовремя и втулки не бьются друг о друга.

Трудности замены

Самой большой головной болью при замене сайлентблоков может стать их прикипание к рычагу. Тот, кто хоть раз в жизни менял эту деталь на рычагах отечественной классики, порой вздрагивает, вспоминая свои потуги при попытке снятия «сайлентов». Сначала специальным съемником, потом с помощью лома, а потом… с помощью болгарки. Последняя зачастую побеждала в этой борьбе. Именно поэтому при установке новой детали ее наружную обойму рекомендуют смазывать.

Пример замены сайлентблоков рычагов передней подвески

Наш подопытный Volkswagen Polo sedan проехал 125 тысяч километров. При очередной замене моторного масла было выявлено плачевное, но не критическое состояние сайлентблоков рычагов передней подвески. Учитывая наличие на складе станции оригинальных запчастей на столь распространенную модель, замену решили выполнить незамедлительно. Передняя подвеска здесь – вышеупомянутый МакФерсон, то есть «сайленты» – в двух плоскостях, вертикальной и горизонтальной.

Итак, автомобиль на подъемнике, механик во всеоружии. Первым делом выкрутили болты крепления рычага к подрамнику подвески, после чего отвернули элемент крепления и отсоединили рычаг с шаровой опорой от поворотного кулака.

Проблем с откручиванием не возникло, поэтому следующим этапом стал процесс извлечения рычага из подрамника. Вроде бы ничего сложного, но задний сайлентблок установлен в подрамник довольно плотно, потому за помощью пришлось обратиться к фомке. И этот этап пройден.

Повторили все те немногие операции с рычагом противоположной стороны автомобиля. Теперь извлекаем старое и ненужное. Так как сайлентблоки «приговорены», просто выбиваем их, использовав подходящий инструмент вместе с молотком, не заботясь об их сохранности.

Извлекаем из упаковки новые блестящие сайлентблоки и – прямиком на пресс. Для запрессовки горизонтально установленного сайлентблока понадобятся специальные оправки подходящего диаметра. Если нет оправок, подойдут металлические втулки, опять же подходящего диаметра. Одну необходимо подставить под рычаг, и она должны быть по диаметру больше наружной обоймы сайлентблока, это опорная оправка. Вторая – такого же диаметра, как наружная обойма, так как усилие от пресса прикладывать допускается только к ней.

И не забываем смазывать наружную обойму! Вы же не хотите потом возиться с болгаркой?

При запрессовке следим за тем, чтобы сайлентблок не перекосился. Запрессовываем до момента, когда торцы внутренней втулки будут расположены симметрично относительно торцов проушины рычага.

Переходим к вертикально устанавливаемому сайлентблоку, он расположен в задней части рычага. Выполняем все те же операции, только с одной оговоркой: на резиновой части «сайлента» нанесена метка, которую необходимо совместить с меткой на рычаге. Это важный момент, несоблюдение которого может привести к скорейшему выходу из строя недавно установленной «резинки».

Задний сайлентблок устанавливается в проушину рычага тоже симметрично. Однако напомню, что если соберетесь самостоятельно заменить сайлентблоки на своей машине, то сначала изучите руководство по ремонту. Иногда конструкторы предусматривают и асимметричную установку сайлентблоков.

После запрессовки сайлентблоков во второй рычаг монтируем их обратно на автомобиль. Процесс установки рычага выполняется в последовательности, обратной снятию, и особых замечаний именно в нашем случае не предусматривает. Единственный совет: окончательно дотянуть элементы крепления рычага к подрамнику необходимо на нагруженной подвеске, когда автомобиль снят с подъемника и стоит на земле.

Опрос

Вам приходилось менять сайлентблоки на своей машине?

Всего голосов:

www.kolesa.ru

Сайлентблоки: как их выбирать, и почему нельзя ремонтировать

Что такое РМШ и что такое сайлентблок

Начнём с развенчивания мифа о том, что любой резинометаллический шарнир – это сайлентблок. Скорее, наоборот: любой сайлентблок – это РМШ. Разберёмся в терминологии.

Резинометаллический шарнир – это соединение, в котором взаимное перемещение деталей обеспечивается за свет эластичности резины, без проскальзывания. Сайлентблок – это резинометаллический шарнир, в котором эластичная часть соединяется с внутренней и внешней обоймами вулканизацией при изготовлении или с помощью клея. Это позволяет получить лучшую несущую способность и лучшие эластокинематические характеристики, а заодно кардинально повысить ресурс узла.

В обычном резинометаллическом шарнире неподвижность резиновой части обеспечивается преднатягом или за счет радиального сжатия вставки при монтаже. Со временем это условие может нарушиться, что быстро выведет шарнир из строя. При превышении же нагрузки или изменении внешней среды КШМ склонен к небольшим проскальзываниям, при которых издает характерные звуки «пищащей» резины.

А вот сайлентблок гораздо более «молчалив», за что и получил свое название. Он не издает никаких поскрипываний и писков при превышении нагрузки до самого обрыва «резинки». Материалами для эластичной вставки обычно служат синтетические каучуки, например, изопреновые или бутадиен-стирольные, каучуки на основе натурального, а для агрессивных условий – фторкаучуки или бутадиен-нитрильные. В качестве сменных вставок часто применяют полиуретановые смеси как имеющие меньшую адгезию к металлу.

Преимущества и недостатки

Чем так хороши резинометаллические шарниры вообще и сайлентблоки в частности? Почему они смогли вытеснить все остальные типы соединений из подвесок легковых автомобилей, кроме шаровых шарниров?

Хороши они, например, тем, что не требуют обслуживания. В случае поломки их просто заменяют, но в процессе эксплуатации эти детали требуют только контроля. Смазка им не нужна, она только повредит, зато они не боятся воды и малочувствительны к пыли, пока находятся в исправном состоянии. Эта способность достигается отсутствием в конструкции деталей трения скольжения, все перемещения деталей осуществляются исключительно за счет изгиба эластичной части шарнира.

Резинометаллические шарниры на легковом автомобиле Nissan Avenir: 1 — задний резинометаллический шарнир; 2 — передний резинометаллический шарнир; 3 — поперечный рычаг передней подвески; 4 — крепление шаровой опоры; 5 — коробка передач; 6 — вал привода левого переднего колеса (с ШРУСами)

Разумеется, в отсутствие трения нет и звуков: металл в исправном сайлентблоке не соприкасается с металлом, нет ударов, а все вибрации гасятся в резиновой подушке. Также у сайлентблоков отличная несущая способность по всем направлениям, можно задать жесткость относительного перемещения по всем осям, и он предельно дешев. И он не меняет установочные размеры в процессе износа, что важно для элементов с точным взаимным расположением.

А служит он достаточно долго, если соблюдать простые правила эксплуатации: не перегревать, не перегружать, не помещать в агрессивные среды. Срок службы может составить десятки лет при незначительном изменении характеристик. За такое время любая смазка успеет высохнуть и закоксоваться в негерметичных шарнирах, а в герметичных испортит оболочку и просто утечет.

Конечно, и на Солнце есть пятна, и недостатков у сайлентблоков тоже хватает. Например, у них жесткость связана с несущей способностью. Ну, или они боятся агрессивных сред, сильно зависят от рабочей температуры, имеют ограниченные углы взаимного перемещения деталей, и их срок службы зависит от амплитуды рабочего хода.

Часто при замене сайлентблока нарушают простое правило, которое гласит, что резинометаллический шарнир в средней точке рабочего хода должен иметь минимальную деформацию эластичной части. Другими словами, затягивать соединения подвески с сайлентблоками нужно под нагрузкой – машина должна стоять колёсами на земле, а не висеть на подъёмнике.

Плавающие и не очень

Очень часто сайлентблоки путают с другим широко распространенным типом подвижного соединения в подвеске автомобиля. Даже опытные мастера склонны вносить путаницу, называя часть шаровых шарниров «плавающими сайлентблоками».

На самом деле этот элемент никакого отношения к сайлентблокам не имеет. Внутри него стоит обычный шаровый шарнир, имеющий внешнюю и внутреннюю обоймы для запрессовки в узлы подвески. В нем нет упругого элемента, а резина тут только снаружи: она защищает рабочий элемент шарнира от грязи, а смазку внутри него – от высыхания и утечки. Применяют «плавающие» сайлентблоки там, где настоящие сайлентблоки применять нельзя. Например, в высокоподвижных соединениях или там, где требуется повышенная точность перемещения одного элемента относительно другого.

И немного о ремонте

Сайлентблоки нужно менять в сборе. Это совершенно логично проистекает из того факта, что элемент этот неразборный. Но в современных конструкциях сайлентблоки могут быть частью сложных и дорогих узлов подвески, где эластичная вставка – лишь малая часть цены элемента. Но при ее износе он подлежит замене.

Жизненную несправедливость пытается исправить множество компаний, выпускающих ремонтные втулки для таких деталей. Обычно никаких дополнительных данных по установке нет, разве что прилагается переходник для запрессовки.

Собранный таким образом резинометаллический шарнир сайлентблоком уже не является. У него значительно снижена несущая способность, и при нагрузке намного меньше номинальной он может перейти в режим работы простой резиновой втулки. В результате этого его посадочное место в рычаге изменит геометрию и будет непригодно к дальнейшей эксплуатации. К сожалению, ситуация эта очень распространенная. Проблемы можно было бы избежать, за счет использования значительно большего преднатяга или клея для лучшей фиксации, благо современная химическая промышленность предоставляет хороший выбор надежных способов соединения резины или полиуретана с металлическими обоймами. И если ваше соединение работает на растяжение или кручение, то постарайтесь не использовать сомнительные способы восстановления.

Еще более серьезную ошибку совершают те, кто использует консистентные смазки для упрощения запрессовки эластичной втулки или просто смазывает скрипящие узлы. Смазка только вредит любому РМШ: соединение резины и металла должно быть максимально надежным. Для ремонта старайтесь использовать сменные элементы с уже завулканизированными металлическими обоймами: обеспечить качественное соединение вне заводских условий может оказаться сложно.

Что делать, чтобы увеличить срок службы сайлентблоков?

Для начала помните золотое правило установки, о чём уже говорили выше. И это очень важно: сайлентблок не является упругим элементом подвески, его эластичная вставка не должна быть нагружена при среднем состоянии загрузки машины.

Не оставляйте машину надолго с перегруженными элементами подвески или с вывешенными колесами – это больше вредит ей. Постарайтесь в холодную погоду не допускать излишней амплитуды раскачки подвески.

При замене устанавливайте сайлентблоки в нужном положении. Часто жесткость блока различается по радиусу, и на нем есть специальные установочные метки или визуально заметные элементы, на которые нужно ориентироваться. Конечно же, нельзя допускать попадания на сайлентблоки масла и топлива, которые быстро разрушают большую часть синтетических каучуков.

Ну и, наконец, общий совет: старайтесь промывать элементы подвески, особенно если у вас внедорожник и вы любите загородные вылазки. Попавшая в микротрещины резины пыль ускоряет износ эластичного элемента, а вода еще и разрывает его при замораживании. И нелишним будет периодическое использование специальных смазок для очистки восстановления поверхностного слоя резинометаллических узлов.

PS: Немного истории вопроса

Резинометаллических шарниров в автомобилях огромное множество. Тут же почти все элементы крутятся, вращаются, вибрируют и перемещаются по сложным траекториям. Причем требования к каждому соединению разные: нужны разная степень свободы по направлениям, разные частотные характеристики, да и ресурс тоже требуется разный и в разных условиях.

Удивительно, но идея сочетать резину и металл в единой конструкции, позволяющей одновременно удерживать детали и гасить перемещения, родилась в голове именно автомобильного конструктора. Это на самом деле редкость, ибо большая часть важных технических идей пришла в автомобилестроение из других областей.

Имя непосредственного изобретателя история утеряла, но доподлинно известно, что идея родилась в коллективе талантливого менеджера и конструктора Вальтера Крайслера, основателя одноименной компании. В конструкции машины New Finer Plymouth, которая вышла в феврале 1932 года, впервые в мире применили резинометаллические шарниры в подвеске двигателя, что позволило получить отличные показатели виброизоляции. Отличные на то время, разумеется.

На фото: New Finer Plymouth 1932

Идея была оценена всеми автопроизводителями, и очень скоро резинометаллические шарниры прочно прописались в подвеске моторов и коробок передач всех автомобильных марок. Но применения подобной конструкции в подвесках машин пришлось ждать еще добрых двадцать лет. Кстати, первый резинометаллический шарнир по совместительству был и первым сайлентблоком. Он был неразборным, и в нем резиновая прослойка не имела возможности перемещения относительно внешней и внутренней обойм.

Развитие этой перспективной автомобильной технологии происходило, как и во многих других случаях, за счет военных и железнодорожного транспорта. Военных резинометаллические шарниры заинтересовали в качестве элемента гусениц для танков и другой техники.

Теоретически, качественная резина способна выдержать сотни тысяч циклов изгибания на ограниченный угол. И при этом не боится коррозии, грязи и песка. Если создать гусеницу из резинометаллических элементов, то она будет надежнее, чем из стальных деталей, соединенных шарнирами. На практике все оказалось намного сложнее, но с начала сороковых годов резинометаллические гусеницы в армии США нашли свое применение и продолжали совершенствоваться. Были наработаны технологии соединения резины и металла, натяжение и вулканизация, исследованы сорта резины, условия её работы, предельные возможности и многое другое из того, что необходимо для внедрения технологии в промышленности.

Как нельзя кстати резинометаллические шарниры пришлись и на железнодорожном транспорте. Дело в том, что привод с электродвигателя на колесную пару локомотивов при креплении мотора к тележке должен быть гибким для снижения воздействия поезда на путь. Так называемое опорно-рамное подвешивание имело много вариантов исполнения, в том числе и с привычными водителям карданными валами, но в пятидесятые годы на волне прорыва в создании эластичных синтетических материалов обрел популярность привод с муфтой Alstom. В СССР такой привод применялся, например, на тепловозе ТЭП60.

На фото: тепловозе ТЭП60

Во многих странах велись исследования в области применения резинометаллических шарниров, сравнивались возможности вулканизированных элементов и собранных с преднатягом. Появление шарниров в конструкции автомобилей стало лишь вопросом времени.

Так, Mercedes в кузове W186 1951 года выпуска все еще имел в подвеске резиновые демпферы на оси, резьбовые втулки, многочисленные шайбы и оси с отверстиями для смазки. А уже на модели в кузове W120 1953 года, первом «понтоне», и W105/W219 1956 года в подвеске появились первые резинометаллические шарниры. Впрочем, втулок там все еще хватало - подвески, использующие только сайлентблоки, шаровые шарниры и просто подвижные резинометаллические соединения появятся только в середине семидесятых. До этого момента подвеску приходилось периодически смазывать, промывать и шприцевать на всех машинах. Причем подобные технологии сохранились в США аж до начала двухтысячных годов на классических «фуллсайзах» и пикапах.

На фото: Mercedes-Benz 300 Cabriolet D (W186) '1951–57
На фото: Mercedes-Benz W120 На фото: Mercedes-Benz W105

Опрос

А вы ремонтировали сайлентблоки?

Всего голосов:

www.kolesa.ru

Насколько важны сайлентблоки передних рычагов? :: SYL.ru

В автомобиле каждый узел является важным, и пренебрегать им не стоит, так как это может грозить разными последствиями. Особенно важна система подвески, которая напрямую влияет на управляемость машины. Присутствуют здесь такие важные элементы, как сайлентблоки передних рычагов. Они играют особенную роль, поскольку воспринимают всю нагрузку, идущую от дорожного полотна через колеса. Тем самым они выполняют защитную функцию узлов и деталей подвески.

Что такое сайлентблок?

По сути, это резинометаллический шарнир, который состоит из двух металлических втулок и резиновой вставки. Именно резина работает как амортизатор и поглощает все колебания, которые минуют кузов. Традиционно сайлентблоки передних рычагов изготавливаются цилиндрической формы.

Есть компании, которые в ходе производства шарниров используют полиуретан. В этом случае эксплуатационные и технические характеристики улучшаются. А срок их эксплуатации повышается раз в 5, что касается и стоимости.

Сайлентблоки устанавливаются в разных местах. Это может быть:

А поскольку сайлентблоки передних рычагов при движении автомобиля принимают на себя огромные нагрузки (осевые, радиальные, торсионные и прочие), то из всех деталей подвески они первыми выходит из строя. Однако в силу невысокой стоимости их замена не обходится дорого.

Признаки неисправности

Признаком неисправности шарниров подвески может служить характерный скрип со стороны колес. Также на это указывает ухудшение управляемости автомобиля. Руль может отзываться с заметной задержкой, что не идет на пользу. Проезд любых препятствий, будь то рельсы или различные неровности, преграды, можно хорошо прочувствовать на себе.

Неравномерный износ шин, который можно наблюдать с их внутренней стороны тоже, указывает на то, что сайлентблоки передних рычагов вышли из строя. В некоторых случаях появляется необъяснимая вибрация.

Все эти признаки явно указывают на то, что с подвеской дело обстоит не лучшим образом. Следует как можно скорее наведаться в ближайший сервисный центр на осмотр либо провести его в своем гараже.

Когда нужно заменять шарниры

Как правило, качественный задний сайлентблок переднего рычага может продержаться довольно долго, до 100 тысяч км пробега. Но если учесть состояние отечественных дорог и принять во внимание прочие тяжелые условия эксплуатации автомобиля, специалисты рекомендуют через каждые 50 тысяч км пробега проводить технический осмотр подвески.

Перед осмотром нужно очистить шарниры для лучшей визуальной оценки. Наличие большого люфта, а также трещин на резине, ее вспучивание, разрывы говорят о неисправности детали. Сайлентблоки не поддаются ремонту, а подлежат только замене.

Любому водителю стоит знать, что наличие неисправности той или иной системы, узла, агрегата автомобиля представляет потенциальную угрозу для всех участников движения. В связи с этим, обнаружив неисправные сайлентблоки передних нижних рычагов или других узлов, следует незамедлительно произвести их замену. Сделать это можно в любом автосервисе. Хотя сам процесс не так сложен, и работу можно выполнить самостоятельно. Правда, помощь со стороны не помешает, особенно в первый раз.

www.syl.ru

Сайлентблоки передних рычагов подвески: нижние, задние

2399 Просмотров

Как известно, сайлентблоки являются расходным материалом и требуют замены на разных этапах пробега машины. Их значимость нельзя преуменьшить, однако не все водители знают, для чего они нужны, а также зачем их нужно менять. Эта статья будет очень полезна тем, кто впервые столкнулся с проблемой замены и выбора данных деталей.

Основные характеристики

Для начала разберем, что из себя представляет сайлентблок? Это, иначе говоря, шарнир, состоящий из двух втулок из металла, меж которыми расположена эластичная «прокладка» (из резины, либо чаще всего из полиуретана), которая гасит колебания и гул, возникающие от толчков на механизм подвески.

Сайлентблоки незаменимы в механизме задней и передней подвесок (при закреплении стабилизатора устойчивости, удельной тяги и рычагов). Кроме этого они обширно изготавливаются для опоры двигателей, фиксации амортизаторов и КПП. Эти составляющие очень часто приходят в негодность, так как непосредственно на них приходятся основные нагрузки и деструкции, в связи с чем следует наблюдать за их состоянием и производить своевременное восстановление или замену изношенных деталей.

Диагностика неисправностей

В основном производители утверждают, что заменять сайлентблоки необходимо по прошествии 100 тыс. км пробега, но принимая во внимание плохое состояние дорог, то правильным будет проводить диагностику спустя пройденные 50 тыс. км.

Это можно совершить как самостоятельно, так и обратившись за помощью в сервис технической поддержки.

Понять, что сайлентблоки передних рычагов подвески приходят в негодность можно по ощущениям, а именно: машина становится плохо управляемой, руль плохо реагирует при поворотах, либо реагирует с задержкой. Во время выхода из строя нижних шарниров передних рычагов возникает шум и треск в районе ног водителя. При немалом износе появляются опасные виляния машины из одной стороны в другую на больших скоростях, что угрожает абсолютно всем участникам движения. Для вашей уверенности необходимо прибегнуть к помощи центра технической поддержки.

Ещё одним немаловажным признаком износа нижнего и заднего резинометаллических шарниров является несимметричное изнашивание шин. Когда имеется разрыв сайлентблока, то рычаг становится немного вкривь. В такой ситуации со сменой медлить не рекомендуется, так как есть шанс вывести из строя  посадочные места прикрепления шарниров,  и необходимостью станет замена переднего рычага подвески комплексно.

Как осуществляется визуальный осмотр?

  • Для удобства необходимо подняться на эстакаду и осмотреть очищенный сайлентблок. Конечно, желательно перед этим знать, как выглядит шарнир в состоянии нового.
  • Эластичная его часть должна выглядеть ровной и не иметь повреждений в виде вздутий, трещин, разрывов, а также края ее не должны выходить за свои пределы.
  • Наличие люфта способно вывести из строя все механизмы подвески, это вызовет дорогостоящие последствия.

Сколько будет стоить такой ремонт — лучше не знать, именно поэтому важно своевременно заметить неисправность детали.

Как заменить самостоятельно?

Несмотря на то, что замена сайлентблоков требует особых навыков в этой сфере, можно это осуществить и самостоятельно в домашних условиях, не обращаясь к дорогостоящим СТО. Для этого потребуется подъемник, либо смотровая яма, а также необходимый набор инструментов. Начинать следует с диагностики.

Рассмотрим детальнее то, как производится замена заднего сайлентблока переднего рычага самостоятельно:

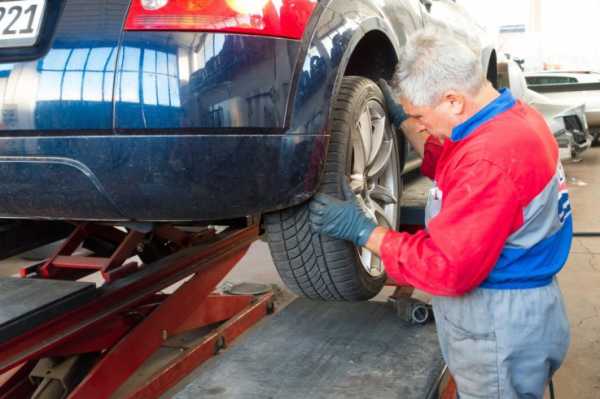

  1. Поднимаем авто на домкрат и снимем колеса, обращая внимание на резину покрышки.
  2. Находим крепёжный болт, извлекаем его. Одновременно нужно снять крепёжную гайку.
  3. Вытягиваем стойку и откручиваем болты, фиксирующие рычаг.

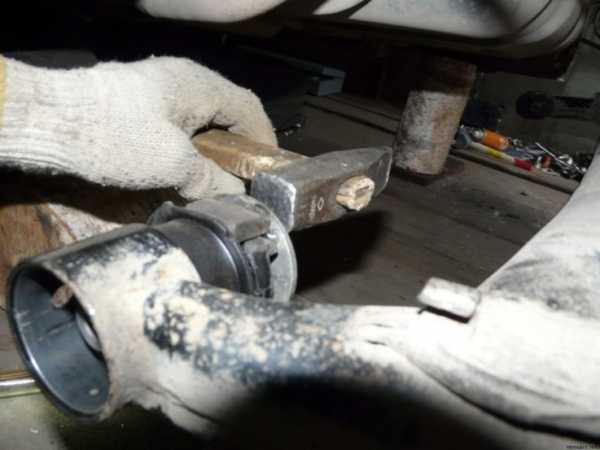

  4. Снимаем задний сайлентблок при помощи небольшой кувалды.
  5. Самым сложным действием будет запрессовка. На СТО применяют для таких целей особый инструмент, в нашем случае необязательно его приобретать, можно воспользоваться проверенным многими автолюбителями способом, вернее инструментом, — молоточком.
  6. В противоположной очередности собираем рычаг.
  7. Устанавливаем снятые детали на прежнее место, не забывая, что задние сайлентблоки передних рычагов подвески затягиваются на машине, которая ранее снята с домкрата/эстакады.
  8. Обязательная регулировка развала схождения после всех работ с подвеской.

Какой сайлентблок выбрать?

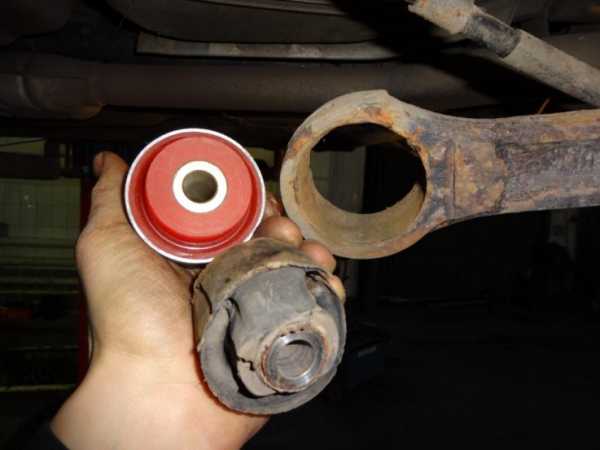

В основном все автомобили оборудованы сайлентблоками либо с резиновой, либо с полиуретановой вставкой. Нередко автолюбители не знают, какому типу отдать предпочтение. Но ответ здесь может быть только один – полиуретановый.

С правильно подобранным полиуретановым сайлентблоком, вы не только повысите свойства подвески, но и в целом улучшите работу автомобиля и его маневренность на дороге. Исчезнут посторонние шумы и колебания, толчки будут гаситься гораздо лучше. Замена таких шарниров проводится в пять раз реже, нежели резиновых. Правда цена на них гораздо выше (примерно в пять раз), однако сколько вкладывать средств в автомобиль решать вам.

В завершении

Если цените скорость на дороге, хотелось бы улучшить маневренность машины, то нужны полиуретановые шарниры, а в случае спокойного передвижения от одного места к другому, то подойдут и резиновые. Мы настойчиво предлагаем проводить ремонт на СТО, они все же предоставляют гарантию безопасности и надежности работ.

portalmashin.ru

5 признаков износа и 7 этапов замены

Содержание статьи

Описание детали и признаки её износа

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Резиновые втулки — это не те элементы, которые будут служить вечно. Обычно их хватает на 100 тыс. км пробега, но из-за жёстких условий эксплуатации срок замены может наступить раньше. Спустя половину этого срока необходимо проверить подвеску. Только так можно понять степень износа узла и определить, нужно ли его менять.

Порядок визуального осмотра:

  • загнать автомобиль на яму или приподнять домкратом;
  • очистить узлы крепления подвески от грязи;
  • провести осмотр.

Резиновая вставка не должна иметь трещин или разрывов. Признаки подобного рода говорят о том, что пора производить замену сайлентблоков задней балки. Изношенная деталь впоследствии скажется на управляемости, а это, в свою очередь, отразится на безопасности владельца автомобиля и окружающих.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

  • во время движения по прямой или при торможении автомобиль тянет в сторону;
  • повышенный износ резины по бокам;
  • повышенная вибрация при езде;
  • скрип или стук в районе подвески;
  • подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Металлические части детали ломаются крайне редко. Изнашивается обычно резиновая прокладка.

Причины преждевременной замены:

  1. Длительная эксплуатация, которая ведёт к усыханию резинового уплотнителя и потере свойств.
  2. Взаимодействие с химическими веществами. Масло и бензин разрушают резину.
  3. Неправильный монтаж.

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.

Преимущества полиуретана:

  1. Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
  2. Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
  3. Благодаря плотной структуре материала повышается управляемость автомобилем.

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.

Процесс демонтажа и установки

Установка начинается после покупки деталей. Потребуется инструмент — ключи для снятия балки и рычагов подвески, молоток или кувалда.

Пошаговое руководство:

  1. Автомобиль загоняют на яму или эстакаду. Можно приподнять колесо на домкрате, но так неудобно работать с подвеской — приходится работать лёжа. Лапа домкрата не должна стоять в одной плоскости с кронштейном балки.
  2. Демонтируют балку подвески. Обязательно при этом снимают трос ручника.
  3. Кронштейны имеют специальные скобы, в которых держатся шланги тормозной системы. Скобы снимают.
  4. Демонтируют старый сайлентблок балки. Гаражные условия предполагают использование молотка или кувалды. Работать следует осторожно, чтобы не повредить посадочное место, иначе возникнут проблемы с монтажом новой детали.
  5. Посадочное место очищают от грязи, кладут туда графитовую смазку.
  6. Устанавливают новую деталь. Замену сайлентблока задней балки делают так, чтобы не было зазоров и дырок. Запрессовку делают аккуратными ударами молотка.
  7. Собирают балку в обратном порядке.

Замена окончена и ездить на автомобиле можно сразу же. Во время сборки следует проверять монтаж каждой детали и только потом приступать к сборке следующей. Сайлентблок передней балки меняют по такой же схеме.

Демонтаж старой резинки делают в  3 — 4 сильных удара кувалдой. Бить следует строго по центру детали, не отклоняя в сторону от вертикальной оси. Край обоймы загибают при помощи зубила, чтобы облегчить демонтаж.

Опытные мастера используют отрезок трубки для выпрессовки сайлентблока задней балки. Важно, чтобы её диаметр был несколько меньше, чем тот же параметр посадочного места. Трубку приставляют к детали и бьют по ней молотком. За несколько ударов деталь будет снята без лишних операций.

Сняв сайлентблок задней балки, проверяют посадочное место. На нём не должно быть сколов и трещин. Если таковые имеются, то деталь следует заменить. В ином случае новый сайлентблок не встанет так, как должен.

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

  1. Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку. Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
  2. Самодельное устройство из подручных материалов. Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
  3. Приобретение заводского инструмента.

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Как устроен задний сайлентблок переднего рычага и сколько он служит?

Задний сайлентблок переднего рычага – это один из составляющих элементов ходовой части автомобиля. Он относится к направляющим элементам подвески и вместе с рычагами терпит колоссальные нагрузки с колес. Однако вместе с этим у данного элемента есть множество отличий. Какие – далее в нашей статье.

Почему сайлентблок?

В переводе с английского «сайлент» означает «тихий». И это название ему было дано неспроста. Дело в том, что главная функция данной запчасти заключается в гашении колебаний, которые передаются с одного узла другому. Таким образом, уменьшая силу сопротивления, он способствует тихому и плавному ходу автомобиля. Машина, у которой вышел из строя задний сайлентблок переднего рычага, начинает издавать истошные звуки. Слышен надоедливый скрип – пора менять деталь.

Что он собой представляет?

Сайлентблок - это 2 стальные втулки, между которыми размещается резиновая вставка. Собственно, из-за этой конструкции он получил свое второе название - резинометаллический шарнир. Колоссальные нагрузки терпят оба составляющих, поэтому задние сайлентблоки передних нижних рычагов никогда не ремонтируются и ремкомплектов на них нет. Они меняются целиком.

Материал

Если внутренняя часть сайлентблока состоит из стали, то внешняя изготавливается из высокопрочного полиуретана. Состав резины у каждого производителя разный, поэтому цена и срок службы у каждой детали соответствующие.

Срок службы

Задний сайлентблок переднего рычага может служить очень долго, до 100 тысяч километров. Однако сейчас на рынке очень много некачественных деталей, которые не выдерживают и 50 тысяч километров. После этого требуется замена заднего сайлентблока переднего рычага. Но в целом срок службы данной детали находится в диапазоне от 70 до 100-110 тысяч км.

Как определить текущее состояние детали

Чтобы определить исправность сайлентблока, необязательно ехать на СТО и обращаться к услугам профессионалов. Осмотр и диагностику данной детали можно произвести и самостоятельно. Обычно российские автолюбители проверяют состояние сайлентблоков через каждые 50 тысяч километров. При условии состояния наших дорог это максимум, сколько могут продержаться некоторые детали, как правило, дешевые. Так вот, для начала следует произвести визуальный осмотр устройства и убедиться в целостности шарнира. На сайлентблоке не должно образовываться никаких резиновых отслоений. Далее проверяем люфт детали. Если резина на сайлентблоке слоится или сам механизм люфтует, следует произвести срочную замену. Весь процесс установки не очень затруднителен, за исключением запрессовки. Здесь нужно применить особые знания, инструменты и навыки. В остальном все должно пройти легко и быстро. Но после того как вы запрессуете новый задний сайлентблок переднего рычага и соберете все детали на место, не забудьте произвести развал-схождение колес.

Игнорировать замену данной детали не стоит, так как последствиями могут быть не только истошный скрип во время движения, но и неравномерный износ покрышек.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
