Сапун двигателя: что это такое?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Рекомендуем также прочитать статью о том, что такое EGR. Из этой статьи вы узнаете об устройстве, назначении и принципах работы системы рециркуляции отработавших газов.

Содержание статьи

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т. п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается  последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки,  происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Читайте также

Что такое сапун. Что такое сапун в автомобиле? Места установки и уход за сапунами. Сапунит двигатель. Причины по которым сапунит двигатель а также методы их устранения

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора.

Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство.

Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

KrutiMotor.ru

Для чего нужен сапун в автомобиле?

Сапун (или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то сапун пускает воздух и газы, которые возникают в результате работы устройств автомобиля, что дает возможность пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а также заднем мосту. Но при этом, в любом месте он выполняет одни и те же функции.

Сапун в двигателе

Cапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли вследствие работы цилиндров, тем самым предотвращая утечку масла из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере выравнивается путем поступления воздуха из атмосферы. Сапун предупреждает попадание грязи и влаги в устройство двигателя. Благодаря этому качеству сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле. По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки. Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие – повышается риск изнашивания подшипников и синхронизаторов. Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун. Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат – масло будет протекать через уплотнители.

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, то делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли «защитника»: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому стекает масло.

Большего внимания требует сапун картера заднего моста. Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега. Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиле, а потому следует всегда держать его в исправном состоянии.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Что такое сапун двигателя — устройство, назначение

Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, местах его установки и основном предназначение.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя.

Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

1. Мост передний.
2. Мост задний.

Теперь стоит места установки рассмотреть более детально.

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.

Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:

• залегание поршневых колец;
• загрязнение системы вентиляции;
• неисправность цилиндропоршневой группы.

Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.

При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.

Сапун в коробке переключения передач

Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.

Сапун в мостах

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.

Профилактические работы

Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:

• снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
• снятие крышки сапуна;
• очистные работы. Теперь можно приступать к очистки крышки и трубки клапана.
• монтажные работы. Сборка осуществляется в обратном порядке.

Таким способом выполняется очистка. Процедура довольно не сложная, и выполнить ее можно самостоятельно своими руками, без необходимости посещения сервисного центра.

Итог

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

С уважением, Максим Марков!

carsmotion.ru

Сапунит двигатель. Причины по которым сапунит двигатель а также методы их устранения.

В этой статье поговорим о том, почему сапунит двигатель, чем это чревато в будущем и какие болячки могут вылезти при диагностике двигателя с таким расстройством. Начнем с того, что любой, даже нормальный исправный движок будет сапунить, ибо поршневым кольцам не удержать весь воздух, сжимаемый в цилиндрах. Часть этого воздуха проходит через поршневые кольца и создаёт избыточное давление внутри двигателя. Такое давление как все наверное понимают, ни к чему хорошему не приводит, из за него масло начнет выдавливаться наружу из всевозможных сальников.

Поэтому не тупые конструкторы придумали систему вентиляции картера, которая с годами все больше модернизируется и совершенствуется, и если раньше этой системой была только дырка в крышке клапанов, прикрытая несколькими слоями очень мелкой сетки(чтобы пары масла не вылетали наружу, а «цеплялись» за жилки сетки и стекали обратно в мотор), то сейчас это супер пупер замудрённая система, мать её. На некоторых современных и не очень иномарках в крышке клапанов по три четыре дырки, и все это система вентиляции картера. И все эти отверстия обязательно нужно соединить, как мне стало известно по мере накопления опыта. Ибо на них повязана работа множества датчиков, без правильной работы которых двигатель хрен заведётся. И еще, что я заметил — чем меньше мотор, тем более замудрёная у него система вентиляции картера, не у всех конечно, но есть экземпляры.

Чтож, раз уж вы здесь, проблема описанная здесь задела и вас. Поняли вы это открыв крышку заливной горловины и увидели вылетающий хорошей струёй сизый дым из двигателя(легковушки, иномарки), или же на вашем мазе или камазе, или другом тяже из сапуна вылетает практически такой же поток газов, как и из выхлопной, а может быть на вашем мтз выбивает щуп? Да не важно, проблема то у всех одна. Однако её причины и способы устранения разные.

Причины по которым сапунит двигатель.

Самая основная и распространенная причина — износ деталей поршневой группы. С течением времени, по мере работы двигателя, стачиваются стенки цилиндров, стачиваются поршневые кольца ну и поршня конечно. В результате увеличивается тепловой зазор между поршнем и стенками цилиндра, сточенные или залипшие, закоксованные поршневые кольца больше не могут обеспечить необходимых уплотнительных качеств, как результат — повышенный расход моторного масла и сапунит двигатель. Кстати на счет колец, здесь стоит разобраться изношены ли они или закоксованы. Если износ, то конечно под замену и движок на капиталку, но а если закоксованы, то можно без дорогостоящего ремонта, раскоксовать, хотя я не сторонник такого метода. Раскоксовку сделал бы только в случае отсутствия денег и нужды в их срочном приобретении путём слива замученной машины. Ну в общем в данном случае ваш путь таков:

• мерить компрессию, мало — снимать ГБЦ;
• ГБЦ сняли посмотрели состояние клапанов и направляющих втулок, если они разбиты, то никакие новые сальники клапанов вам не помогут;
• ГБЦ жива? Хорошо! Смотрим состояние поршневой. Желательно замерить цилиндры нутромером, он покажет точную выработку и сможете определиться нужна ли расточка. Опять же, за нутромером к спецам, если дома нигде не завалялся, кстати могу купить если не нужен. Сильную выработку можно определить и без нутромера, там и так будет понятно. Если выработки нет, или допустима, попробовать поменять кольца или раскоксовать, смотря по кошельку. Я бы порекомендовал замену.

В общем понятно думаю, износ поршневой — расточка блока, замена поршней и колец. Теперь рассмотрим более экстремальные варианты. Прогорел поршень в одном из цилиндров, на фото видно как это, в нем дырка. Двигатель будет троить, масло жрать вёдрами, греться и страшно сапунить. Вычисляется замером компрессии, в цилиндре, в котором прогорел поршень её не будет.

Еще одна не столь распространенная причина — лопаются поршневые кольца на мелкие кусочки! Рифма! Довольно часто встречается такая беда на подогретых изнасилованных тазах. Вычисляется также замером компрессии и исходя из показаний владельца о манере эксплуатации. Лечится по разному, довольно часто расточка блока под следующий размер поршней.

Забитая система вентиляции картера — бывает и такое, доставляет много высеров как владельцу, так и мастерам к которым тот обращается, особенно если те начинающие и без опытного наставника(как я когда то). Приезжает лексус 2002 год трёхлитровый, масло говорит жрёт литр на 1000км, ну думаем не нормально конечно. Тот владелец лексуса какой то «умный» был через чур, поехал сначала куда то в спец центр ему там сказали так и так мол, надо кольца поменять сальники клапанов и зарядили какую то заоблачную сумму за работу, он их послал и сказал что в соседнем гараже ему сделают не хуже и в два раза дешевле, это мы дураки потом узнали сколько такая работа стоит. В общем еще когда разбирали, заметили что масло есть в воздухане, причем нормально так, турбины то нету, откуда? В общем туда сюда, пока разобрали тот нам запчасти привёз уже, стоит бля над душой, мол машина срочно нужна. На скоряк собрали завели вроде не дымит, он уехал. Через три дня приезжает, опять говорит, не хуя не помогло, погнал машину опять в тот центр. Приехал так и так говорит все поменяли не прошло. Те орлы сразу смекнули, сняли крышки клапанов, рассверлили почистили сапуны и вуаля все снова идеально, а мы зря корячились по незнанию того, что и так оказывается бывает.

Еще помню случай был с ниссан санни, старенькая машина была, масло жрала непомерно своему объёму. Блок расточили клапана втулки сальники прокладки все поменяли, расход масла вроде был устранен. Другая появилась проблема — расход бензина. Но мы узнали об этом когда машину к нам на эвакуаторе привезли со взорвавшейся крышкой клапанов, на обломках которой был отчетливо виден засратый сапун. Почему взорвалась крышка и расход думаю связать сможете.

Вот так вот я начинал знакомство с иномарками, методом проб и ошибок, но было это 16 лет назад. Сейчас ко мне на ремонт за два месяца нужно записываться.

yamotorist.ru

Почему сапунит дизель

Под понятием того, что двигатель сапунит, стоит понимать появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения многочисленных уплотнений (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном. Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферой. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порывается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

При определенных условиях система вентиляции картера не всегда успешно справляется с возросшим давлением и удалением излишков через сапун. Результатом становится заметное повышение расхода масла, течь сальников. Иногда давление в двигателе поднимается до такой отметки, что масляный щуп попросту выдавливает.

Почему давления в картере растет

Заметив подтекания масла в подкапотном пространстве и/или снижение уровня масла в картере, необходимо точно определить то, что дизельный двигатель сапунит. Это можно сделать следующим способом. Достаточно открутить крышку маслозаливной горловины на прогретом дизеле. Если вы заметите появление сизого дыма из горловины, тогда проблема очевидна.

Цилиндропоршневая группа и ГБЦ

Главной причиной того, что дизельный мотор сапунит, выступает износ цилиндропоршневой группы. В процессе эксплуатации ДВС на стенках цилиндров образуются задиры, сами цилиндры постепенно разбиваются и приобретают измененную форму стенок, а также изнашиваются или ломаются поршневые кольца. В результате нагрева тепловые зазоры между поршнем и стенками цилиндров становятся слишком большими.

Дополнительно к снижению эффективности уплотнения накладывается износ колец, их закоксовка, которая лишает кольца подвижности. В таких условиях моторное масло обильно попадает в камеру сгорания, дизель дымит сизым дымом. Также образующиеся в процессе сгорания топливно-воздушной смеси и попадающего в цилиндры моторного масла газы активно наполняют картер двигатель.

Если дизельный двигатель сильно изношен, тогда необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т.д. Точное диагностирование проблем ЦПГ требует замера компрессии для определения разброса показателей по цилиндрам.

В том случае, если дизель не сильно сапунит и неисправность находится только на начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к способу раскоксовки поршневых колец. Данную меру считают временной, так как дальнейшей продолжительной эксплуатации агрегата после раскоксовки колец ожидать не стоит. Лучшим решением будет замена колец на новые.

Сапунить дизель может также по причине износа клапанов, направляющих втулок, сальников клапанов и т.д. Аналогично неисправностям поршневой и раскоксовке колец, проблемы с ГРМ эффективно устраняются только комплексным ремонтом. Замена одних сальников клапанов продолжительного эффекта не дает.

Система вентиляции картера двигателя

Второй в списке основных причин, по которым сапунит дизельный двигатель, является забитая система вентиляции картера. Снижение пропускной способности данной системы по симптомам напоминает износ ЦПГ: повышенный расход моторного масла, дымление дизеля синим дымом и т.д. В ряде случаев удается нормализовать работу мотора и устранить перерасход масла путем очистки сапунов.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера .

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Читайте в этой статье

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т. п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Читайте также

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Инструкция

Найдите сапун. Для этого поднимите капот и найдите там квадратную коробочку, к которой подходят два патрубка: один идет от моноинжектора, а другой от фильтра очистки воздуха. В разных он может располагаться по-разному, но суть остается прежней.

Снимите головную часть фильтра очистки воздуха, который в народе называют воздуханом. Предварительно обесточьте – выключите зажигание и отсоедините отрицательную клемму с аккумуляторной батареи. Следом снимите впускной , который под воздуханом и увидите нужный вам сапун, который, скорее всего, крепится на два болта.

Отсоедините его и снимите крышку. Вы увидите перед собой отбойник масла, затянутый на шпильку. Открутите гайку на шпильке при помощи длинной головки, но не снимайте ее, потому что она фиксируется при помощи специального к картеру и надеть ее назад в слепую без снятия поддона невозможно. Прочистите трубку при помощи шомпола, который соорудите из проволоки. Проверьте крышку сапуна, прочистите ершик на входе патрубка. Ершик служит для гашения пламени, которое образуется при плохой компрессии.

После прочистки необходима проверка сапуна, которая является элементарной. Заведите мотор и аккуратно снимите маслозаливную пробку, а саму горловину заткните ладонью. Вы должны почувствовать, что никакого давления нет. Попросите помощника нажать на педаль газа, доведите количество оборотов до 3-4 тысяч и опять ладонью проверьте, нет ли давления. В данном случае небольшое давление может иметь место. Если сапун забит, и чистка не принесла результата, то проверьте кольца – они залегли.

Проверьте компрессию, которая показывает состояние износа колец, цилиндров. Перед проверкой обязательно прогрейте двигатель и подключите компрессометр. При недостаточном значении измеряемой величины нужно принять меры по устранению причины.

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?

Вам понадобится

• Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкция

Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите на стояночный тормоз. Выключите . Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего , где должно быть подробно расписано подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один соединяет сапун с моноинжектором, второй – с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.

что это такое, где он находится и как устроен

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Читайте также: Что такое ДМРВ в автомобиле и как оно работает.

Похожие публикации

Картера двигателя ДВС ВАЗ-2101 с карбюратором Вебер — журнал За рулем

На разных марках устанавливают различные конструкции вентиляции картера ДВС. Хочу узнать Ваше мнение о фактической, истиной функции некоторых деталей устройств вентиляции картера ДВС.

В руководстве ВАЗ-2101 с карбюратором Вебер описано устройство вентиляции картера двигателя: картерные газы проходят через маслоотделитель сапуна, где масло отделяется и стекает в картер. Далее газы через патрубок сапуна по шлангу поступают в вытяжной коллектор под воздушным фильтром. Вытяжной коллектор имеет плоско-изогнутую форму «ложки». Из вытяжного коллектора газы выходят двумя путями: в воздушный фильтр минуя фильтрующий элемент и далее через карбюратор в двигатель; по «малому контуру вентиляции картера„- в золотниковое устройство карбюратора через калиброванное отверстие диаметром 1мм и далее в задроссельное пространство карбюратора. А теперь практически рассудим: выходное отверстие вытяжного коллектора размером 133 квадратных мм против калиброванного отверстия золотникового устройства размером 0,785 квадратных мм! Больше в 169 раз! А на ХХ золотниковое устройство ещё более увеличивает соотношение размеров отверстий. Ясно: „малый контур вентиляции картера„- не может выполнять функцию вентиляции картера! А тогда зачем „малый контур вентиляции картера“? Моё мнение: в вытяжном коллекторе происходит конденсация водяного пара из картерных газов. В самом нижнем месте вытяжного коллектора расположен патрубок „малого контура вентиляции“. Образовавшийся конденсат вместе с малой частью картерных газов выходит из вытяжного коллектора по „малому контуру вентиляции“ в золотниковое устройство и через калиброванное отверстие далее в задроссельное пространство карбюратора! Вывод: главная функция „малого контура вентиляции картера„- из вытяжного коллектора выводить конденсат воды через маленькое калиброванное отверстие в задроссельное пространство карбюратора!  Считаю что на ВАЗ-2101 c карбюратором Вебер правильно сделана „вентиляция картерных газов ДВС“, но описание функции немного неправильное, т. е не полное! На ВАЗ-2107 с инжекторным двигателем нет вытяжного коллектора, патрубок „малого контура“ приварен к маслянному щупу, поэтому шланг раскисает от масла! На ВАЗ-2108 с карбюратором Солекс нет вытяжного коллектора, патрубок „малого контура“ приварен на крышку головки блока цилиндров! На инжекторных и карбюраторных двигателях импортных автомобилей нет вытяжных коллекторов и применяются различные устройства „малого контура вентиляции картерных газов“. Проходное сечение основного контура вентиляции картерных газов больше чем в сто раз сечения малого контура вентиляции. Я делаю вывод: малый контур вентиляции картерных газов не может выполнить функцию вентиляции и будет бесполезным при отсутствии вытяжного коллектора. На дизельных двигателях не делают „малый контур вентиляции“. Кажется конструкторы по инерции мышления ставят „малый контур вентиляции“ и подключают его куда-нибудь! Моё мнение- на отечественных двигателях внутреннего сгорания надо применять „малый контур вентиляции картерных газов“ только совместно с вытяжным коллектором! И при отсутствии вытяжного коллектора не устанавливать „малый контур вентиляции картерных газов“.

Материал подготовлен автором личного блога. Редакция ЗР может не разделять мнения автора.

Для чего нужен сапун в автомобиле?

Сапун (или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то сапун пускает воздух и газы, которые возникают в результате работы устройств автомобиля, что дает возможность пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а также заднем мосту. Но при этом, в любом месте он выполняет одни и те же функции.

Сапун в двигателе

Cапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли вследствие работы цилиндров, тем самым предотвращая утечку масла из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере выравнивается путем поступления воздуха из атмосферы. Сапун предупреждает попадание грязи и влаги в устройство двигателя. Благодаря этому качеству сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле. По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки. Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие – повышается риск изнашивания подшипников и синхронизаторов. Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун. Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат – масло будет протекать через уплотнители.

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, то делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли «защитника»: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому стекает масло.

Большего внимания требует сапун картера заднего моста. Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега. Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиле, а потому следует всегда держать его в исправном состоянии.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как разобрать и почистить сапун на ВАЗ классика, вентиляция картера

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 118

Вентиляционная система картера служит для отвода газов в цилиндры для последующего сжигания. Через некоторое время в ней появляются отложения, препятствующие этому процессу, и требуется чистка системы вентиляции картера. Эта процедура позволяет повысить силовую отдачу двигателя, снизить его износ и продлит срок службы.

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это  скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается  непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Видео:Как разобрать и почистить сапун, вентиляция картера

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Выполнение работы

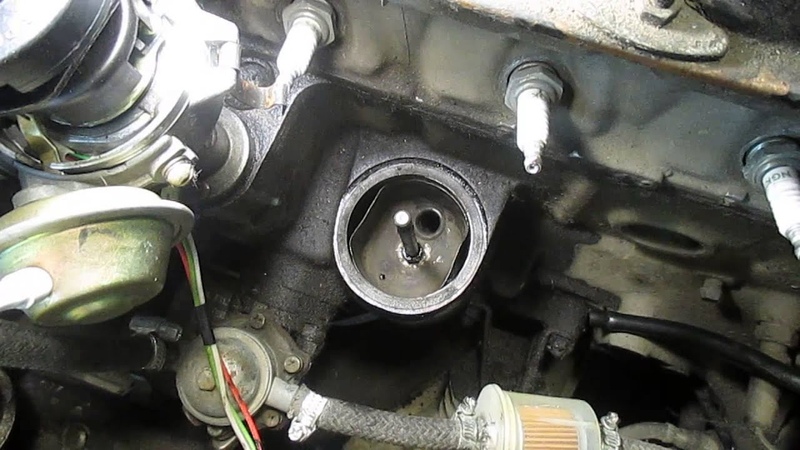

Очистка сапуна на ВАЗ 2101-ВАЗ 2107 проводится при плановой замене масла в двигателе. Внеплановую чистку нужно делать, если масло начало просачиваться через прокладки или растрескались отводные шланги, что указывает на увеличение давления газа в картере.    Отсоединяются шланги отвода картерных газов, один из которых идет на карбюратор, а второй на воздушный фильтр. Далее откручивается гайка, удерживающая сапун, для чего предварительно вынимается щуп проверки уровня масла в двигателе. После снятия крышки в открывшемся пространстве можно увидеть осадок, образовавшийся в результате работы двигателя. Он может практически полностью перекрывать просвет, существенно затрудняя движение картерных газов, что и приводит к повышению давления в системе.

После снятия крышки открывшийся стакан нужно тщательно вымыть, на его дне покажется удерживающая шпильку гайка на 13, которую можно аккуратно вывернуть рожковым ключом. Если с этим возникают проблемы, на верхнюю часть шпильки можно накрутить две гайки на 13, которые нужно законтрагаить. Затем за эти гайки аккуратно, чтобы не обломать, выкручивается шпилька.

Стакан, как правило, прикипает к месту крепления, поэтому срывать его лучше двумя небольшими круглогубцами, схватив за края. Извлеченные части сапуна нужно поместить в емкость достаточного объема, заполненную керосином, бензином или другой промывающей жидкостью. Отлично подойдет обрезанная пластиковая бутылка объемом 5-6 л.

Пока промывается стакан, место крепления сапуна тщательно вычищается ветошью с чистящей жидкостью. При работе нужно быть очень аккуратным, чтобы грязь и частицы ветоши не попадали вовнутрь двигателя. Отверстие, куда вкручивается шпилька, не стоит очищать слишком тщательно, чтобы грязь из него не попала в двигатель. После чистки на поверхности сапуна не должно оставаться нагара и других отложений.

Сборка системы

После того как чистка сапуна окончена, нужно собрать систему вентиляции картера. При установке стакана на место нужно его трубку аккуратно совместить с посадочным местом. Далее вкручивается шпилька, которая поджимается рожковым ключом на 13.

Перед установкой крышки сапуна на посадочное место укладывается паронитовая прокладка поддона картера, которая препятствует выходу газов из системы. После каждой разборки сапуна ее лучше заменить, дополнительно обработав место посадки термостойким силиконом, что повысит надежность соединения. Сапун надевается разрезом на отверстие трубки стакана, чтобы образовался канал для установки щупа проверки уровня масла. На шпильку надевается шайба и специальная гайка со скругленной головкой, которая зажимается ключом, при затягивании не нужно пережимать гайку, чтобы не сорвать резьбу.

После этого надевается шланг на карбюратор и основной шланг. Предварительно его нужно осмотреть, и если он растрескался, то лучше заменить его на новый, чтобы избежать подсоса лишнего воздуха. При входе в воздушный фильтр или в самом шланге специалисты советуют поставить специальный металлический ершик, который называется пламенегаситель.

Он хорошо задерживает масло, которое может содержаться в картерных газах и попадать в воздушный фильтр, засоряя его. В результате снижается качество воздушно-топливной смеси, теряется стабильность работы двигателя. Особенно это важно для машин с большим пробегом двигателя, отработанное масло и эмульсия осаждаются на нем и стекают обратно в картер. При выборе этой детали лучше посоветоваться со специалистами, чтобы проволока, из которого он сделан, была высокого качества и не ломалась, попадая при этом в картер.

Заключение

Почистить сапун двигателя на ВАЗ классика вполне можно самостоятельно. Важно помнить, что делать это нужно при каждой замене масла, чтобы не возникало проблем при работе двигателя. Кроме того, если возникают проблемы, например, масло начинает выдавливаться через прокладки, необходимо немедленно разобрать и посмотреть степень загрязненности системы вентиляции картера. Игнорирование данной проблемы приводит к разгерметизации блока двигателя, падению мощности, увеличению расхода топлива, ускоренному износу поршневой группы и другим серьезным проблемам.

Для чего нужна очистка вентиляции картера на классических двигателях?

Добро пожаловать!
Очистка системы вентиляции картера – что это такое и для чего оно вообще нужна? Порой этот вопрос задают многие люди которые имеют в своём имуществе автомобиль. На самом деле очистка этой системы дело обязательное и из-за сильной загрязнённости этой системы, у двигателя начинают проявляться такие проблемы, как: Выдавливание масла из всевозможных щелей в двигателе (В основном через уплотнители), и соответственно повышается расход масла.

Для чего нужна очистка системы вентиляции картера?

Она производится потому что со временем вентиляция картера в автомобиле засоряется и в связи с чем картерным газам начинает всё труднее проходить через засорённые шланги системы и поэтому загрязнённость этой системы как правило приводит к увеличению давления газов в двигателе и к сокращёнию ресурса деталей самого мотора.

Примечание!
Под сокращением ресурса деталей мотора подразумеваются такие детали, как: Различного рода сальники, уплотнители и т. д. Потому что как правило при выдавливании масла (О чём говорилось выше), первым делом страдают именно они. А в том случае если система вентиляции загрязнена очень сильно, тогда страдают уже большинство деталей двигателя, в основном стенки цилиндров!

По какому принципу работает система вентиляции картера?

На самом деле всё очень просто, вы наверное уже имеете представление о том как работает двигатель у автомобиля, то есть при работе двигателя, воздух совместно с бензином сжимается и затем взрывается в цилиндре. Но всё же нужно учитывать тот факт то что цилиндр не может быть герметичен «на 100%» и поэтому часть взорванных газов прорывается в картер двигателя где эти газы как правило находится не должны. И чтобы они не находились долгое время в картере, газы посредством маслоотделителя и сапуна выходят очень быстро наружу и там через шланг попадают обратно в двигатель автомобиля.

А почему газы попадают обратно в двигатель и не вредно ли это?

Помните? Практически в начале статьи было указано то что из-за картерных газов могут повредится стенки цилиндров. А связано всё это с тем, что шланг идущий от сапуна подсоединяется напрямую в корпус воздушного фильтра и ещё в том месте где воздухофильтр отсутствует, так как он находится чуть выше. И в следствии чего через загрязнённый шланг, грязь попадает в двигатель и после очередного такта сжатия эта грязь может навредить зеркальной части стенки цилиндра, и уменьшить ресурс вашего мотора.

А то что газы попадают обратно в двигатель, то это очень хорошо потому что не загрязняется окружающая среда т.е. наша экология. Но зато это вредно двигателю автомобиля, потому что как правило картерные газы постоянно циркулируют и если система картера будет сильно загрязнена, как говорилось выше это очень плохо скажется на ресурсе вашего мотора.

Примечание!
В конце статьи приведён интересный видео-ролик, в котором показано как можно сделать чтобы картерные газы не попадали обратно в двигатель автомобиля, а всё время выходили лишь в атмосферу при этом не загрязняя её!

Как очистить систему вентиляции картера?

Дополнительный видео-ролик:
В данном видео-ролике, известный всем карбюраторщик «Наиль» демонстрирует интересную идею, благодаря которой двигатель вашего автомобиля прослужит более долгую жизнь, да и к тому же будет не очень сильно загрязнять окружающую среду.

Сапун двигателя: что это такое?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между атмосферным и внутренним давлением в полости картера.

Рекомендуем также прочитать статью о том, что такое EGR. Из этой статьи вы узнаете об устройстве, назначении и принципах работы системы рециркуляции отработавших газов.

Содержание статьи

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции устройств практически независимо от места установки.Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Сапун позволяет «дышать» тем узлом, из которого нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнется через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в прокладки падает, снова возникает разница в давлении внутрь. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны.Получается, предотвращает попадание смазки воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (при возникновении избытков давления).

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит.За помощью в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т. д. Результатом становится более быстрое улучшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя данного узлов типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. Км. Пробега), особенно если автомобиль эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители.Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускает залипание деталей.

Напоследок добавим, постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше менять на новые, так как стоимость сразу детали является вполне доступной для подавляющего автолюбителей.

Читайте также

Сапун: предназначение, устройство, чистка

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля — соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движения узлов, механизмов, смазочного материала приводит повышение давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не обеспечивают полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат.Скопление влаги внутри мотора недопустимо, поскольку она — основная причина образования.

Смесь из рабочих газов, прорвавшихся в картер, влаги частицы масла, которые смешиваются при контакте со смазкой, и называются картерными газами. Возрастающее давление внутри картера обычно плохое давление работоспособности двигателя.

Если же газы в подпоршневом проступаться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы — сальники, щуп, уплотнители и т.д.

Поэтому важно выравнивать давление и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Поддержание давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов.А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивает отвод картерных газов в атмосфере. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов.Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей — лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как корпус, так и выступать в качестве для щупа.

Сапун — элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возникшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживание он все же требует.Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что плохи вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых системах вентиляции картера предусмотрена подачу газа в крышку клапанов, где они проходят через маслоуловительную сетку перед тем, как поступят в цилиндры.Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удаляет загрязнения в 2 раза в год, то проблем с проведением работ не возникает, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна.В одних двигателях он крепиться при помощи болтов, в других же сапунах плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалить все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие не системыхитрые действия позволяют ввести вентиляцию картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Что такое сапун.Что такое сапун в автомобиле? Места установки и уход за сапунами. Сапунит двигатель. Причины по которому сапунит двигатель а также их методы устранения

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля — соединение подпоршневого пространства двигателя с атмосферой.Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движения узлов, механизмов, смазочного материала приводит повышение давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не обеспечивают полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она — основная причина образования.

Смесь из рабочих газов, прорвавшихся в картер, влаги частицы масла, которые смешиваются при контакте со смазкой, и называются картерными газами. Возрастающее давление внутри картера обычно плохое давление работоспособности двигателя.

Если же газы в подпоршневом проступаться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы — сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давление и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Поддержание давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз.Такая конструкция обеспечивает отвод картерных газов в атмосфере. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей — лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как корпус, так и выступать в качестве для щупа.

Сапун — элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возникшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживание он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что плохи вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых системах вентиляции картера предусмотрена подачу газа в крышку клапанов, где они проходят через маслоуловительную сетку перед тем, как поступят в цилиндры.Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удаляет загрязнения в 2 раза в год, то проблем с проведением работ не возникает, поскольку грязь удаляется ветошью.

Начинать следует с самого сапуна.В одних двигателях он крепиться при помощи болтов, в других же сапунах плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалить все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие не системыхитрые действия позволяют ввести вентиляцию картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не могут ответить, если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен.Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Сапун — это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. В большинстве случаев он представлен на клапанной крышке, рядом с заливной горловиной.Хотя могут быть варианты: лучше уточнить инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе ..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В результате КПП стала бы работать рывками, а износ шестерёнок на вторичном валу происходит многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполняет свою функцию.
• Если конструкцией автомобиля может быть отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне- / полноприводных машинах — в заднем мосту. Причём эта неприметная деталь не только выравнивает давление.

Однако даже внешний вид у них часто схожий, а нередко идентичный: выполняет он одну и ту же.

Устройство сапуна

Обычно внутреннее устройство сапуна очень простое. Разберем его на примере сапуна для КПП / моста.

1. Внешний корпус сапуна.Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро- / механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один / несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующееся замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе — охлаждающая жидкость попадает в систему смазки. Где именно течь — придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора / расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда, насколько качественно мастера на СТО (или вы сами) выполнили его замену / долив.
• Масло некачественное / не подходит авто / контрафакт. Выход один — заменить его.Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работала на все 100%. Простая, профилактика позволяет это чистить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно свой нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия / установки, почти всегда ремонт сапуна сводится к его замене.Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а при загрязнении давние, то придётся использовать ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить.Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс займёт много времени и не потребует наличие специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО.На большинстве автомобилей со средним пробегом проводить эту нехитрую достаточно два раза в год. Но именно сапун мотора подтверждает: автомобиль, особенно современный, нет мелочей.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между атмосферным и внутренним давлением в полости картера.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции устройств практически независимо от места установки.Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлом, из-за чего нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнется через уплотнители, сальники и прокладки двигателя.Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в прокладки падает, снова возникает разница в давлении внутрь. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны.Получается, предотвращает попадание смазки воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (при возникновении избытков давления).

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит.За помощью в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится более быстрое улучшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя данного узлов типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. Км. Пробега), особенно если автомобиль эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускает залипание деталей.

Напоследок добавим, постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше менять на новые, так как стоимость сразу детали является вполне доступной для подавляющего автолюбителей.

КрутиМотор.RU

Для чего нужен сапун в автомобиле?

Сапун (или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то происходит пуск воздух и газы, которые получают в результате работы устройства, что дает возможность пройти внутрь, когда работа механизма прекращтилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а заднем мосту. Но при этом, в любом месте он может произойти одни и те же функции.

Сапун в двигателе

Сапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли с помощью цилиндров, тем самым предотвращая утечку масла из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере осуществляется путем поступления воздуха из атмосферы.Сапун предупреждает попадание грязи и влаги в устройство двигателя. Благодаря этому сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле. По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистить место установки, чтобы избежать загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки. Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие — повышается риск изнашивания подшипников и синхронизаторов. Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун. Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат — масло будет протекать через уплотнители.

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли защитника: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому проходит масло.

Большего внимания требует сапун картера заднего моста. Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега. Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиля, потому что всегда следует его в исправном состоянии.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

авто.сегодня

Что такое сапун двигателя — устройство, назначение

Многие начинающие автомобилисты слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, место его установки и в основном предназначение.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того, чтобы ответить на этот вопрос, необходимо понять его назначение. Сапун (дыхательный клапан) — это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун.Иными словами, он поддерживает нужное давление внутри картера двигателя.

Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

1. Мост передний.
2. Мост задний.

Теперь стоит места установки рассмотреть более детально.

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройства находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь, поэтому необходимо следить за его нормальной работой и вовремя чистить.

В выражении «сапунит двигатель» проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:

• залегание поршневых колец;
• загрязнение системы вентиляции;
• неисправность цилиндропоршневой группы.

Последствия, которому может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.

При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б / у ДВС, который привезен из-за границы и без пробега по нашей стране.

Сапун в коробке переключения передач

Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.

Сапун в мостах

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун.Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Чтобы это не допустить, выполнить очистку сапуна, и проверить, чтобы его крышка двигалась во всех направлениях.

Профилактические работы

Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы, чтобы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна.Такие действия позволяют держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:

• снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях также потребуется снимать корпус воздушного фильтра;
• снятие крышки сапуна;
• очистные работы.Теперь можно приступать к очистке крышки и трубки клапана.
• монтажные работы. Сборка осуществляется в обратном порядке.

Таким способом выполняется очистка. Процедура не сложная, и выполнить ее можно самостоятельно своими руками, без посещения сервисного центра.

Итог

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы.А для того, чтобы не вызвать проблем с его работой, необходимо вовремя провести профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

С уважением, Максим Марков!

carsmotion.ru

Сапунит двигатель. Причины по которому сапунит двигатель а также методы их устранения.

В этой статье поговорим о том, почему сапунит двигатель, чем это чревато в будущем и какие болячки могут вылезти при диагностике двигателя с таким расстройством.Начнем с того, что любой, даже нормальный исправный движок будет сапунить, потому что поршневым кольцам не удержать весь воздух, сжимаемый в цилиндрах. Часть этого воздуха проходит через поршневые кольца и создаёт избыточное давление внутри двигателя. Такое давление как все наверное понимают, ни к чему хорошему не приводит, из за него масло начинает выдавливаться наружу из всевозможных сальников.

Поэтому не тупые конструкторы придумали систему вентиляции картера, которая с годами все больше модернизируется и совершенствуется, и если раньше эта система только дырка в крышке клапанов, закрытых слоями очень мелкой сетки (чтобы пары масла не вылетали наружу, а «цеплялись») за жилки сетки и стекали обратно в мотор), то сейчас это супер пупер замудрённая система, мать её.На некоторых современных и не очень иномарках в крышке клапанов по три четыре дырки, и все это система вентиляции картера. И все эти отверстия обязательно нужно соединить, как мне стало известно по мере накопления опыта. Ибо на них повязана работа множества датчиков, без правильной работы которых двигатель хрен заведётся. И еще, что я заметил — чем меньше мотор, тем более замудрёная у него система вентиляции картера, не у всех конечно, но есть экземпляры.

Чтож, раз уж вы здесь, проблема описанная здесь задела и вас.Поняли вылетаете в крышку заливной горловины и увидели вылетающий хороший струёй сизый дым из двигателя (легковушки, иномарки), или же на мазе или камазе, или тяжесть из сапуна вылетает практически такой же поток газов, как и из выхлопной, а может быть на вашем мтз выбивает щуп? Да не важно, проблема то у всех одна. Однако её причины и способы устранения разные.

Причины по которому сапунит двигатель.

Самая основная и распространенная причина — износ деталей поршневой группы.С течением времени, по мере работы двигателя, стачиваются стенки цилиндров, стачиваются поршневые кольца ну и поршня конечно. Увеличенный расход моторного масла и сапунит двигатель в результате увеличения давления между поршнем и стенками цилиндра, закоксованные поршневые кольца больше не обеспечивают необходимых уплотнительных качеств, как результат — повышенный расход моторного масла и сапунит двигатель. Кстати на счет колец, здесь стоит разобраться изношены ли они или закоксованы. Если экспорт, то конечно под замену и движок на капитал, но если закоксованы, то можно без дорогостоящего ремонта, раскоксовать, хотя я не сторонник такого метода.Раскоксовку сделал бы только в случае отсутствия денег и нужды в их срочном приобретении путём слива замученной машины. Ну в общем в данном случае ваш путь таков:

• мерить компрессию, мало — снимать ГБЦ;
• ГБЦ сняли посмотрели состояние клапанов и направляющих втулок, если они разбиты, то никакие новые сальники клапанов вам не помогут;
• ГБЦ жива? Хорошо! Смотрим состояние поршневой. Желательно замерить цилиндры нутромером, он покажет точную выработку и поможет определиться нужна ли расточка.Опять же, за нутромером к спецам, если дома нигде не завалялся, кстати могу купить если не нужен. Сильную выработку можно определить и без нутромера, там и так будет понятно. Если выработки нет, или допустима, попробовать поменять кольца или раскоксовать, смотря по кошельку. Я бы порекомендовал замену.

В общем понятно думаю, износ поршневой — расточка блока, замена поршней и колец. Теперь рассмотрим более экстремальные варианты. Прогорел поршень в одном из цилиндров, на фото видно как это, в нем дырка.Двигатель будет троить, масло жрать вёдрами, греться и страшно сапунить. Вычисляется замером компрессии, в цилиндре, в котором прогорел поршень её не будет.

Еще одна не столь распространенная причина — лопаются поршневые кольца на мелкие кусочки! Рифма! Довольно часто встречается такая беда наретых изнасилованных тазах. Вычисляется также замером компрессии и исходя из показаний владельца манере эксплуатации. Лечится по разному, довольно часто расточка блока под следующий размер поршней.

Забитая система вентиляции картера — бывает и такое, доставляет много высших как владельцу, так и мастерам к этому обращается, особенно если те начинающие и без опытного наставника (как я когда то). Приезжает лексус 2002 год трёхлитровый, масло говорит жрёт литр на 1000км, ну думаем не нормально конечно. Тот владелец лексуса какой то «умный» был через чур, поехал сначала куда то в спец центр ему там сказали так и так мол, надо кольца поменять сальники клапанов и зарядили какую то заоблачную сумму за работу, он их послал и сказал что в соседнем гараже ему сделают не хуже и в два раза дешевле, это мы дураки потом сколько такая работа стоит.В общем еще когда разбирали, заметили что масло есть в воздухане, причем нормально так, турбины то нету, откуда? В общем туда сюда, пока разобрали тот нам запчасти привёз уже, стоит бля над душой, мол машина срочно нужна. На скоряк собрали завели вроде не дымит, он уехал. Через три дня приезжает, опять говорит, не хуя не помогло, погнал машину опять в тот центр. Приехал так и так говорит все поменяли не прошло. Те орлы сразу смекнули, сняли крышки клапанов, рассверлили почистили сапуны и вуаля все снова идеально, а мы того зря корячились по незнанию, что и так оказывается.

Еще помню случай был с ниссан санни, старенькая машина была, масло жрала непомерно своему объёму. Блок расточили клапана втулки сальники прокладки все поменяли, расход масла вроде был устранен. Другая появилась проблема — расход бензина. Но мы об этом узнали, когда машина к нам на эвакуаторе привезли со взорвавшейся крышкой клапанов, на обломках которой был отчетливо виден засратый сапун. Почему взорвалась крышка и расход думаю связать сможете.

Вот так вот я начинал знакомство с иномарками, методом проб и ошибок, но это было 16 лет назад.Сейчас ко мне на ремонт за два месяца нужно записываться.

yamotorist.ru

Почему сапунит дизель

Под понятием того, что двигатель сапунит, стоит появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения рассмотрения (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном.Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферным. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порождается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

При определенных условиях система вентиляции картера не всегда успешно справляется с повышенным давлением и удалением излишков через сапун.Результатом становится заметное повышение расхода масла, течь сальников. Иногда давление в двигателе поднимается до такой отметки, что масляный щуп попросту выдавливает.

Почему давление в картере растет

Заметив подтекания масла в подкапотном пространстве и / или снижении уровня масла в картере, необходимо точно то, что дизельный двигатель сапунит. Это можно сделать следующим способом. Достаточно открутить крышку маслозаливной горловины на прогретом дизеле. Если вы заметите появление сизого дыма из горловины, тогда проблема очевидна.

Цилиндропоршневая группа и ГБЦ

Главной причиной того, что дизельный мотор сапунит, выступает в цилиндропоршневой группе. В процессе эксплуатации ДВС на стенках цилиндров образуются задиры, сами цилиндры постепенно разбиваются и приобретают измененную форму стенок, а также изнашиваются или ломаются поршневые кольца. В результате системы тепловые зазоры между поршнем и стенками цилиндров становятся слишком большими.

Дополнительно к снижению эффективности уплотнения накладывается износ колец, их закоксовка, которая лишает кольца подвижности.В таких условиях моторное масло обильно попадает в камеру сгорания, дизель дымит сизым дымом. Также образующиеся в процессе сгорания топливно-воздушной смеси и попадающего в цилиндры моторного масла газы активно наполняют картер двигатель.

Если дизельный двигатель сильно изношен, тогда необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т.д. Точное диагностирование проблем ЦПГ требует замера компрессии для определения разброса показателей по цилиндрам.

В том случае, если дизель не сильно сапунит и неисправность находится только на начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к способу раскоксовки поршневых колец. Данную временную, так как дальнейшую продолжительную эксплуатацию агрегата после раскоксовки колец ожидать не стоит. Лучшим решением будет замена колец на новые.

Сапунить дизель может также по износа клапанов, направляющих втулок, сальников клапанов и т.д. Аналогично неисправности поршневой и раскоксовке колец, проблемы с ГРМ эффективно устраняются только комплексным ремонтом. Замена одних сальников клапанов продолжительного эффекта не дает.

Система вентиляции картера двигателя

Второй в списке основных причин, по которому сапунит дизельный двигатель, является забитой системой вентиляции картера. Снижение пропускной способности данной системы по симптомам напоминает ЦПГ: повышенный расход моторного масла, дымление дизеля синим дымом и т.д. В некоторых случаях удается нормализовать работу мотора и устранить перерасход масла путем очистки сапунов.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между атмосферным и внутренним давлением в полости картера.

Читайте в этой статье

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции устройств практически независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлом, из-за чего нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнется через уплотнители, сальники и прокладки двигателя.Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в прокладки падает, снова возникает разница в давлении внутрь. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т. п. устанавливаются сапуны.Получается, предотвращает попадание смазки воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (при возникновении избытков давления).

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит.За помощью в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится более быстрое улучшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя данного узлов типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. Км. Пробега), особенно если автомобиль эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун.Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускает залипание деталей.

Напоследок добавим, постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше менять на новые, так как стоимость сразу детали является вполне доступной для подавляющего автолюбителей.

Читайте также

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности.Как понять, почему через сапун гонит масло, диагностика неполадок.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Инструкция

Найдите сапун. Для этого поднимите капот и найдите там квадратную коробочку, к которой подходят два патрубка: один идет от моноинжектора, другой от фильтра очистки воздуха.В разных он может располагаться по-разному, но суть быть прежней.

Снимите головную часть фильтра очистки воздуха, который в народе называют воздуханом. Предварительно обесточьте — выключите зажигание и отсоедините отрицательную клемму с аккумуляторной батареи. Следом снимите впускной, который под воздуханом и появится нужный вам сапун, который, скорее всего, крепится на два болта.

Отсоедините его и снимите крышку. Вы видите перед собой отбойник масла, затянутый на шпильку.Открутите гайку на шпильке при помощи длинной головки, но не снимайте ее, потому что она фиксируется при помощи специальной к картеру и надеть ее назад в слепую без снятия поддона невозможно. Прочистите трубку при помощи шомпола, который соорудите из проволоки. Проверьте крышку сапуна, прочистите ершик на входе патрубка. Ершик служит для гашения пламени, образуется при плохой компрессии.

После прочистки необходима проверка сапуна, которая является элементарной. Заведите мотор и аккуратно снимите маслозаливную пробку, а саму горловину заткните ладонью.Вы должны почувствовать, что никакого давления нет. Попросите помощника нажать на педаль газа, доведите количество оборотов до 3-4 тысяч и опять ладонью проверьте, нет ли давления. В данном случае небольшое давление может иметь место. Если сапун забит, и чистка не принесла результата, проверьте кольца — они залегли.

Проверьте компрессию, которая показывает состояние износа колец, цилиндров. Перед проверкой обязательно прогрейте двигатель и подключите компрессометр. При недостаточном значении измеряемой величины принять меры по устранению причины.

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно выполнять мелкий ремонт и профилактические работы. Например, необходимо очистить сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?

Вам понадобится

• Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока.полиэтилен.

Инструкция

Для начала укажите место очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите на стояночный тормоз. Выключите. Откройте капот и найдите сапун. Для этого можно использовать руководство по эксплуатации вашего, где должно быть подробно расписано подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка.Один соединяет сапун с моноинжектором, второй — с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы видите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Выкрутите два болтика и аккуратно снимите сапун.Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимать поддон, невозможно. Необходимо прочистить трубку. Для этого використовуйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии.Его также нужно почистить.

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давление нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.

Картера двигателя ДВС ВАЗ-2101 с карбюратором Вебер — журнал За рулем

На разных марках устанавливают различные конструкции вентиляции картера ДВС. Хочу узнать Ваше мнение о фактической, истиной функции некоторых деталей устройств вентиляции картера ДВС.

В сопровождении ВАЗ-2101 с карбюратором Вебер описано устройство вентиляции картера двигателя: картерные газы проходят через маслоотделитель сапуна, где масло отделяется и стекает в картер. Далее газы через патрубок сапуна по шлангу поступают в вытяжной коллектор под воздушным фильтром.Вытяжной коллектор имеет плоско-изогнутую форму «ложки». Из вытяжного коллектора газы выходят двумя путями: в воздушный фильтр минуя фильтрующий элемент и далее через карбюратор в двигатель; по «малому контуру вентиляции картера» — в золотниковое устройство карбюратора через калиброванное отверстие диаметром 1мм и далее в задроссельное пространство карбюратора. А теперь практически рассудим: выходное отверстие вытяжного коллектора размером 133 квадратных мм против калиброванного отверстия золотникового устройства размером 0,785 квадратных мм! Больше в 169 раз! А на ХХ золотниковое устройство ещё больше увеличения размера отверстий.Ясно: „малый контур вентиляции картера„ — не может выполнять функцию вентиляции картера! А тогда зачем „малый контур вентиляции картера“? Моё мнение: в вытяжном коллекторе происходит конденсация водяного пара из картерных газов. В самом нижнем месте вытяжного коллектора расположен патрубок «малого контура вентиляции». Образовавшийся конденсат вместе с малой частью картерных газов выходит из вытяжного коллектора по «малому контуру вентиляции» в золотниковое устройство и через калиброванное отверстие далее в задроссельное пространство карбюратора! Вывод: главная функция „малого контура вентиляции картера„ — из вытяжного коллектора выводить конденсат воды через маленькое калиброванное отверстие в задроссельное пространство карбюратора! Считаю что на ВАЗ-2101 c карбюратором Вебер правильно сделана „вентиляция картерных газов ДВС“, но описание функции немного неправильное, т. е не полное! На ВАЗ-2107 с инжекторным двигателем нет вытяжного коллектора, патрубок „малого контура“ приварен к маслянному щупу, поэтому шланг раскисает от масла! На ВАЗ-2108 с карбюратором Солекс нет вытяжного коллектора, патрубок „малого контура“ приварен на крышку головки блока цилиндров! На инжекторных и карбюраторных двигателях импортных автомобилей нет вытяжных коллекторов и различных устройств «малого контура вентиляции картерных газов». Проходное сечение основного контура вентиляции картерных газов больше чем в сто раз сечения малого контура вентиляции.Я делаю вывод: малый контур вентиляции картерных газов не может выполнить функцию вентиляции и будет бесполезным при отсутствии вытяжного коллектора. На дизельных двигателях не делают «малый контур вентиляции». Кажется конструкторы по инерции мышления, ставят «малый контур вентиляции» и подключают его куда-нибудь! Моё мнение- на отечественных двигателях внутреннего сгорания надо применять «малый контур вентиляции картерных газов» только совместно с вытяжным коллектором! И при отсутствии вытяжного коллектора не устанавливает «малый контур вентиляции картерных газов».

Материал подготовлен автором личного блога. Редакция ЗР может не разделять мнения автора.

Сапун: описание, предназначение, чистка, установка, фото, видео.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это связано с принципом его работы. Основной целью этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера.Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены.Очистить сапун в тех случаях, когда он чересчур загрязнен, а перед установкой нового агрегата рекомендуется очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун — важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля — соединение подпоршневого пространства двигателя с атмосферой.Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движения узлов, механизмов, смазочного материала приводит повышение давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не обеспечивают полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она — основная причина образования.

Смесь из рабочих газов, прорвавшихся в картер, влаги частицы масла, которые смешиваются при контакте со смазкой, и называются картерными газами. Возрастающее давление внутри картера обычно плохое давление работоспособности двигателя.

Если же газы в подпоршневом проступаться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы — сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давление и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Поддержание давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора.Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз.Такая конструкция обеспечивает отвод картерных газов в атмосфере. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5.Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей — лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как корпус, так и выступать в качестве для щупа.

Сапун — элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возникшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживание он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что плохи вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых системах вентиляции картера предусмотрена подачу газа в крышку клапанов, где они проходят через маслоуловительную сетку перед тем, как поступят в цилиндры.Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удаляет загрязнения в 2 раза в год, то проблем с проведением работ не возникает, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапунах плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалить все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие не системыхитрые действия позволяют ввести вентиляцию картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Далеко не все автомобилисты, особенно начинающие, знают о том, для чего нужен и что собой представляет сапун двигателя.Данный элемент нередко включается в рекомендации по эксплуатации транспортных средств. Этот элемент помогает диагностировать важные проблемы, которые связаны непосредственно с мотором авто. Почему? Да, потому что эти проблемы с этим способны привести к неполадкам силового агрегата. И как следствие все это выльется в дорогостоящий ремонт. По этой причине каждый автомобилист должен знать все о таком приборе и иметь хотя бы малейшее представление о том, как можно предотвратить нарушение в его работе.

Для чего нужен сапун и где устанавливается?

Основной задачей сапуна является снижение давления в картере мотора. Время во время работы мотора в его картере собираются газы. и если во время не стравливать их мотор может прекратить свою работу из-за подпирания большим давлением его поршней. В этом случае газ начинает искать пути выхода и будет выходить через любое другое отверстие. Для предотвращения этого и устанавливается подобный клапан.Кроме этого, сапун снижает температуру внутри мотора и осуществляет вентиляцию. Поэтому непосредственно по работе данного агрегата можно судить о наличии проблем с работой двигателя. Если имеются неполадки, то из шланга может исходить серый дым вроде выхлопа. В нормальном режиме такого происходить не должно. А из агрегата должен выходить прозрачный и практически незаметный дым. Устанавливается сапун в самом двигателе, либо внутри конструкции заднего и переднего моста, а также в КПП.

Как работает и зачем его чистить?

Функции сапуна вне зависимости от его месторасположения всегда остаются неизменными.Обычно такое устройство имеет фильтр, который препятствует проникновению в мотор грязи, пыли и частичек влаги. Если говорить более понятным языком, то устройство дает возможность дышать конструктивным узлом и препятствует возможному вытеканию рабочих жидкостей. Что касается принципа работы сапуна, поскольку во время работы силового агрегата масло в картере нагревается, это приводит к росту температуры. Тогда воздух начинает расширяться и создает давление. Это давление необходимо сбрасывать, иначе масляная жидкость, что внутри вытекать через уплотнители и сальники.А вот при охлаждении совсем наоборот давление в картере быстро падает и воздух начинает выходить во все отверстия. Чтобы хоть как-то это предотвратить, необходимо выровнять давление на мотор. И делается это путем установки сапуна. со временем в нем накапливаются пыль и грязь, из-за чего он перестает нормально работать. Из-за чего с давлением начинаются проблемы и это приводит к утечке масла. Если сапун сильно загрязнен его необходимо заменить на новый. но перед установкой обязательно рекомендуется его очистить и очистить его место установки.

Подробнее о том, что такое сапун будет рассказано в этом видеоматериале:

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не могут ответить, если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает на бензине, дизеле или газе, а на их смеси с воздухом.Причём именно воздуха, который ничего не стоит (отличие от топлива, регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун — это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. В большинстве случаев он представлен на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе ..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В результате КПП стала бы работать рывками, а износ шестерёнок на вторичном валу происходит многократно.Нечто похожее наблюдается, когда сапун забивается, переставая выполняет свою функцию.
• Если конструкцией автомобиля может быть отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне- / полноприводных машинах — в заднем мосту. Причём эта неприметная деталь не только выравнивает давление.

Однако даже внешний вид у них часто схожий, а нередко идентичный: выполняет он одну и ту же.

Устройство сапуна

Обычно внутреннее устройство сапуна очень простое. Разберем его на примере сапуна для КПП / моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро- / механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка.Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Читайте также : Что такое лямбда зонд и для чего он нужен.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным.Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один / несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары.Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующееся замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе — охлаждающая жидкость попадает в систему смазки. Где именно течь — придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора / расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет.Вот тогда, насколько качественно мастера на СТО (или вы сами) выполнили его замену / долив.
• Масло некачественное / не подходит авто / контрафакт. Выход один — заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работала на все 100%. Простая, профилактика позволяет это чистить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно свой нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия / установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а при загрязнении давние, то придётся использовать ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке.Поэтому весь процесс займёт много времени и не потребует наличие специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую достаточно два раза в год. Но именно сапун мотора подтверждает: автомобиль, особенно современный, нет мелочей.

Читайте также : Что такое ДМРВ в автомобиле и как оно работает.

Двигатель гонит масло через сапун, решение проблемы | Халва

Сегодня мы поговорим о системе вентиляции картера и рассмотрим причины, по которому через него начинает гнать масло.

СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей. Дело в том, что при сгорании в цилиндрах рабочей среды образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство — картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации. Вся эта смесь получила название картерных газов. Повышенное давление внутри его.Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа. Исходя из этого, следует, что основная гарантия давления внутри двигателя предотвращает превышение его выше допустимой нормы отвода картерных газов.

ОСОБЕННОСТИ КОНСТРУКЦИИ ВЕНТИЛЯЦИИ, ПРИНЦИП РАБОТЫ

Простейшая схема системы вентиляции картера, используемой на двигательх внутреннего сгорания ранее, состояла только из одного штуцера — сапуна, установленного в картере.Этот сапун соединяет внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу. Но такая схема имеет один существенный недостаток — в отводимых газах имеются частицы масла, которые тоже попадают во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы. На современный автомобильх система вентиляции является закрытой. У нее тоже имеется сапун, к которому присоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают.То есть атмосфера ими не загрязняется. Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы. Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже отводиться. Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков.Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор. Конфигурация системы может быть самой разной, но ее назначение и принцип работы не меняется. Для примера рассмотрим конструкцию вентиляции ВАЗ-2110. В нижней части блока цилиндров данного авто установлен сапун, на конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель.С другой ее стороны еще один штуцер, к которому прилагается трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост — газы через маслоотделитель попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу. После этого газы смешиваются с теми, что прорываются в надклапанное пространство и подаются в воздушный патрубок, а далее — в коллектор. Клапана, регулирующего давление в данном авто нет. На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

ПРИЗНАКИ И ПРИЧИНЫ ПРОТЕКАНИЯ МАСЛА ЧЕРЕЗ САПУН

Несмотря на свою простоту, система эта очень важна, и следить за ее работоспособностью необходимо. Одна из самых часто встречающихся проблем с вентиляцией — гон масла через сапун. Это может стать серьезной проблемой, поскольку частицы масла, попадая в коллектор и цилиндры, будут забивать каналы, а при сгорании увеличивать количество сажи, которая попадет в картер, закоксовывая масляные каналы, и плохая работа системыки.

ПРИЗНАКИ ГОНА МАСЛА.

Их немного. В карбюраторном моторе это могут быть подтеки смазочного материала внутри корпуса воздушного фильтра и основные следы масла на самом фильтрующем элементе.

Что касается инжекторных двигателей, то проблема проявляется в виде отложений на дроссельном узле и внутренних поверхностях впускного коллектора. При этом может отмечаться падение мощности мотора, увеличение потребления топлива.

ПРИЧИНЫ ВЫБРАСЫВАНИЯ МАСЛА ЧЕРЕЗ САПУН.

А вот их много.

Смазочный материал может идти через эту систему из-за:

1. Сильного износа поршневых колец и цилиндропоршневой группы в целом. Из-за этого в картер прорывается очень большое количество газов, и вентиляция просто не успевает их все отвести. Поэтому внутри мотора образует повышенное давление, которое выдавливает масло в сапун;

2. Засорения сливного канала маслоотделителя. В данном случае отделенному маслу деваться некуда, и оно подмешивается в проходящие газы;

3.Загрязнения воздушного фильтра. Двигатель всасывает в себя большое количество воздуха, и если его не хватает из-за забитого элемента, то мотор будет подсасывать его вместе с маслом из системы вентиляции;

4. Увеличенного количества масла в системе. Если в моторе больше нормы, то излишки ее будут попадать в вентиляцию;

5. Заклинивания клапана системы вентиляции;

6. Износа ГРМ или прогорания клапана. В результате картерные газы попадают в надклапанное пространство, затем они проникают в картер, значительно повышенное давление.90

ДИАГНОСТИРОВАНИЕ ПРИЧИНЫ ГОНА МАСЛА

8

причин гона масла через сапун — большое количество, необходима комплексная проверка мотора, чтобы определить, из-за чего проблема возникла. При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции. Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной проблемы данной проблемы, немного потребуется — набор рожковых, отвертка, компрессометр. Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок. Если он имеет сизый или черный цвет — это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причин, больше читайте здесь — причины дыма из выхлопной трубы. Также необходимо проверить компрессию во всех цилиндрах.При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже — именно он может стать причиной гона масла. А вот из-за чего именно это происходит — колец или клапанов, помогает определить свеча зажигания, которая была установлена ​​на этом цилиндре. Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара — следует смотреть клапана.В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

ОСМОТР И ЧИСТКА СИСТЕМЫ ВЕНТИЛЯЦИИ

На ВАЗ-2110 это делается так:

1. Отсоединение патрубки от сапуна, клапанной крышки, воздушной патрубка и проверки степени их засорения. При надобности их можно промыть в бензине или керосине, а после просушить;

2. Откручиваем гайки крепления клапанной крышки и снимаем ее. С внутренней стороны на ней установлены два болта крепления маслоотделителя, которые необходимо открутить;

3. Снимаем открученную крышку и извлекаем маслоотделитель.

Представляет собой пакет специальных пластин, который можно разобрать, промыть каждую пластину по отдельной, собрать обратно и поставить на место.

Установка на других автомобилях может быть другой, то и выполняется она несколько по-иному. Но суть работ от этого не меняется — снимаются все элементы и промываются. Что касается клапана регулировки подачи отработанных газов, который может быть установлен в системе вентиляции, до степени его загрязнения и очистку выполнить нетрудно.

Он извлекается, проверяется ход его штока, и если он подклинивает, то клапан просто моется в бензине, просушивается и ставиться на место. Это все работы по обслуживанию системы вентиляции картера. Выполнить их несложно, и вполне под силу каждому автолюбителю. Напоследок отметим, рекомендуется проводить чистку вентиляции каждый раз, когда меняется масло.

Прочистка вентиляции картера 2108, 2109, 21099

Загрязнение системы вентиляции картера двигателя на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности удаления из него картерных газов в карбюратор и далее в цилиндры для дожигания. Как следствие — в картере возрастает давление.

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В результате карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя.Поршневую потом можно будет проверить, произведено замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя карбюратором Солекс 2108, 21081, 21083

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений.Продуть сжатым воздухом. См. фото выше.

Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

Большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке.Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

Шланг отвода картерных газов в корпусе воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

Iланг отвода газов за дроссель

Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя.Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

Прочищаем маслоотделитель системы вентиляции картера

Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом.В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

Прочистка канала и штуцера отвода картерных газов для дросселя на карбюраторе Солекс медной проволоки

После прочистки устанавливает все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Примечания и дополнения

— На двигателе 2111 автомобилей ВАЗ 21083, 21093, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смыслистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Низкое давление масла в двигателе, причины

.

— Кипит тосол в расширительном бачке, почему?

— Система вентиляции картера двигателя 2108, 21081, 21083, схема

— Система вентиляции картера двигателя 2111, схема

— Прогорел клапан, признаки, причины

— Провал резком на педаль газа, причины

.
