Сателлит в коробке передач: Сателлиты КПП — изучаем их устройство

Коробка дифференциала – проблемы, ремонт, обслуживание | SUPROTEC

Дифференциал коробки передач – это тип механического редуктора, который передает вращение от карданного вала на полуоси. Данное приспособление позволяет колесам крутиться с разной скоростью, когда автомобиль движется в повороте. У машин с задним приводом этот узел располагается в картере ведущего моста, а у полноприводных – в раздатке.

Зачем нужен дифференциал раздаточных коробок или мостов

Рассмотрим механику движения автомобиля в повороте. Движущееся по внешней дуге виража колесо проходит большее расстояние, чем то, что катится по внутренней стороне. Например, при повороте направо, левый диск вращается быстрее, чем правый, так как ему приходится преодолевать большее расстояние.

Коробка дифференциала призвана решить эту проблему. При движении на высоких скоростях хорошая управляемость – залог безопасности водителя и пассажиров. Если не обеспечить меньшую скорость вращения колеса, находящегося с внутренней стороны поворота, покрышка будет пробуксовывать. Этот фактор не только ускоряет износ авторезины, но и затрудняет управление транспортным средством.

Распределение крутящего момента дифференциалом при движении прямо

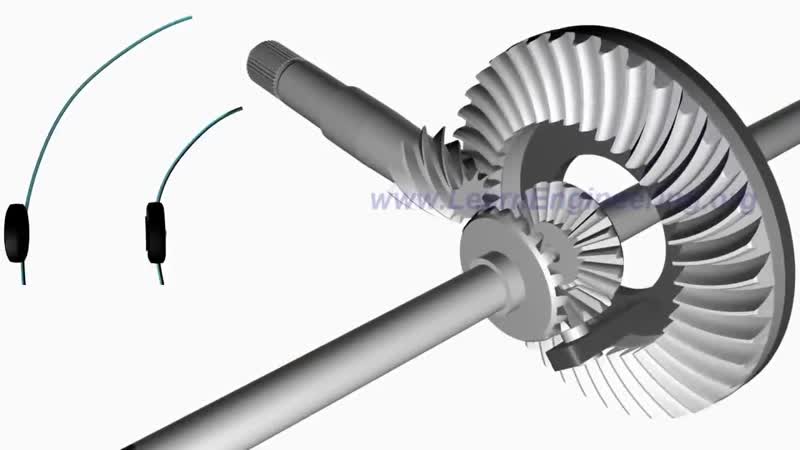

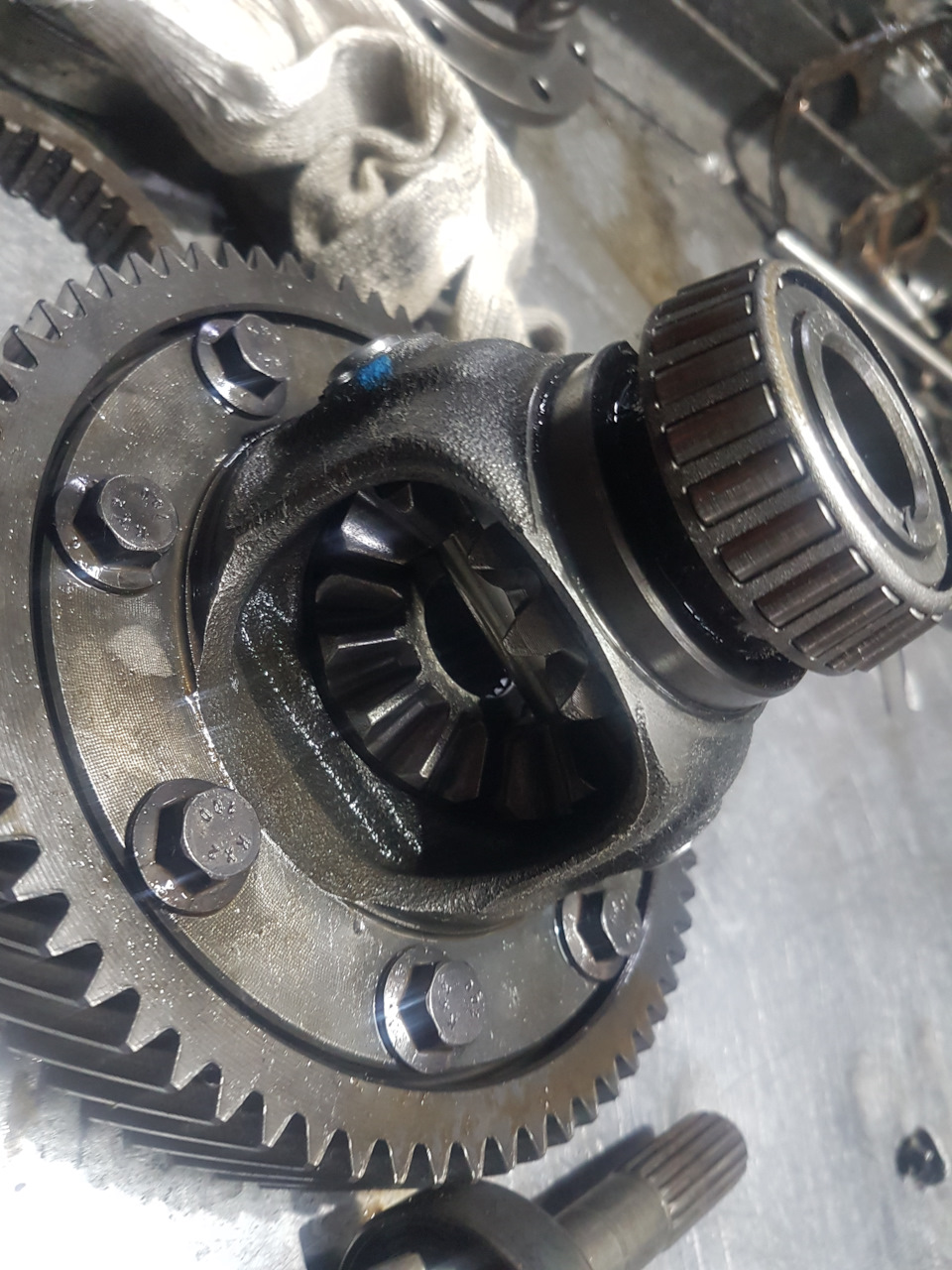

Устройство коробки дифференциала

Полуоси (5) имеют на концах обращенных друг к другу конические шестерни (3). Такие же шестерни (4), но меньшего диаметра (сателлиты), установлены между ними в коробке дифференциала. Когда на одно колесо начинают действовать силы торможения, его вращение замедляется. Второй диск продолжает вращаться с той же скоростью. Если бы колесная пара была жестко соединена, на ось бы действовали большие силы скручивания.

Здесь и начинают действовать сателлиты. Они просто прокручиваются, позволяя одной полуоси вращаться относительно другой. Механизм действует одинаково, независимо от того находится ли дифференциал в раздаточной коробке, картере моста или КПП. То есть одно колесо может оставаться неподвижным и даже вращаться в другую сторону.

1. Ведущая шестерня
2. Ведомая шестерня
3. Шестерня полуосей
4. Сателлиты дифференциала
5. Полуоси колёс

Для движения в сложных дорожных условиях обычные редукторы малоэффективны. На джипах дифференциалы устанавливаются в раздаточных коробках, и имеют принудительную или автоматическую блокировку. Это нужно, чтобы, когда одно колесо попадет на поверхность с плохим сцеплением, на него не передавался весь крутящий момент.

Например, дифференциал раздаточной коробки «Нива» семейства «Лада» блокируется механически. Этот узел распределяет усилие между передним и задним мостом. Межосевые дифференциалы блокировки не имеют. То есть одна ось не пробуксовывает относительно другой, но колеса всегда вращаются независимо.

На автомобилях «Шевроле Нива» блокирующимися являются все три дифференциала: в раздаточной коробке и между полуосями на каждом мосту. Кроме того на Niva Chevrolet можно отключать один мост. Например, если пробуксовывают задние колеса, можно переключить автомобиль в переднеприводной режим. В этом случае весь крутящий момент от двигателя передается на передний мост, который и вытянет машину.

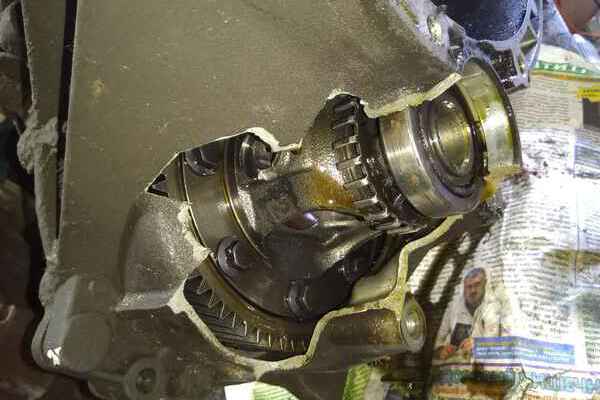

Неисправности коробки дифференциала

Как и любой элемент трансмиссии, коробка дифференциала работает в условиях постоянных механических нагрузок. Со временем в этом узле происходят мелкие неисправности. Если их вовремя не устранять, произойдет крупная поломка.

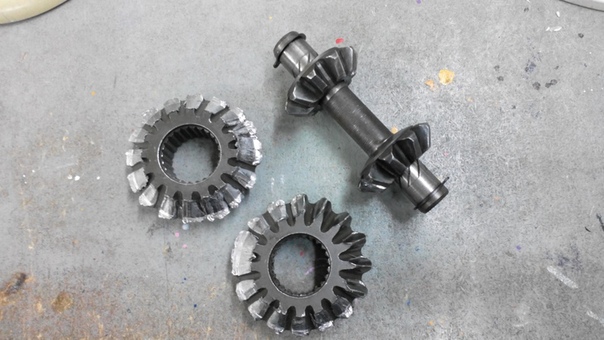

Наиболее часто в этом узле трансмиссии выходят из строя главная пара, сателлиты, шестерни полуосей и различные подшипники. Как правило, ремонт коробки дифференциала заключается в замене этих элементов. Иногда приходится менять весь узел в сборе.

Незначительные дефекты на поверхности сателлитов, зубьев шестерен полуосей и главной пары можно удалить наждачной бумагой или шлифующим инструментом. Таким же способом можно выправить мелкие повреждения коробки сателлитов дифференциала. Если у вас нет навыков в этой области, лучше обратиться в автосервис. Мастера сделают все быстрее и грамотнее.

Если коробка дифференциала вашего автомобиля функционирует нормально, все-таки стоит подумать о профилактике. Предприняв несложные действия, можно избежать множества проблем, сэкономить время и деньги. Когда меняете или доливаете трансмиссионную жидкость, добавляйте в нее состав «Редуктор» от фирмы Suprotec.

Попав в трансмиссию, средство образует на металлических поверхностях защитный слой. Частично восстанавливаются повреждения, закрываются мелкие задиры и вмятины. Это оптимизирует работу пар трения. Разработка отечественного производителя «Супротек» не изменяет состав смазки, не повреждает резиновые или пластиковые детали. Состав разрешен к применению в дифференциалах любого типа.

Как определить неисправность

Любую поломку легче предотвратить, чем потом исправлять. Это известно каждому водителю и автослесарю. Раннее обнаружение неисправности в коробке дифференциала – залог уменьшения стоимости ремонта. Каждому водителю стоит знать, как диагностировать отклонения в работе этого узла.

Когда появились только первые признаки: посторонние шумы, нужно выполнить простую операцию, чтобы понять, где неисправность. Требуется вывесить домкратом ось, которая «находится под подозрением». Коробка передач ставится в нейтральное положение. Вращайте колесо руками. Нет посторонних звуков? Прекрасно.

Теперь попросите помощника удерживать противоположное колесо. Диск с вашей стороны крутится, а с противоположной – неподвижен? Отлично. Значит, ремонт коробки дифференциала вашему автомобилю не требуется. Источник посторонних шумов – другой узел.

Не забывайте о профилактике, чтобы дифференциал раздаточной коробки или моста служил долгие тысячи километров пробега. Отличный вариант: добавляйте средство Suprotec «Редуктор» в трансмиссионную жидкость. Триботехническая присадка защитит сателлиты, шестерни полуосей и другие детали от износа.

Если же колеса вашего автомобиля не могут свободно вращаться в разных направлениях, значит, коробка дифференциала неисправна. При небольших поломках может сохраняться относительная независимость движения, но будут слышны посторонние звуки: стуки, скрежет или хруст.

Для детальной диагностики требуется снять коробку дифференциала. Если в этой сфере у вас нет профессиональных навыков, обратитесь в автосервис. Те, кто умеет держать в руках гаечный ключ и отвертку, могут попытаться выполнить ремонт коробки дифференциала самостоятельно. Этот узел не так сложен, как, например, АКПП или двигатель.

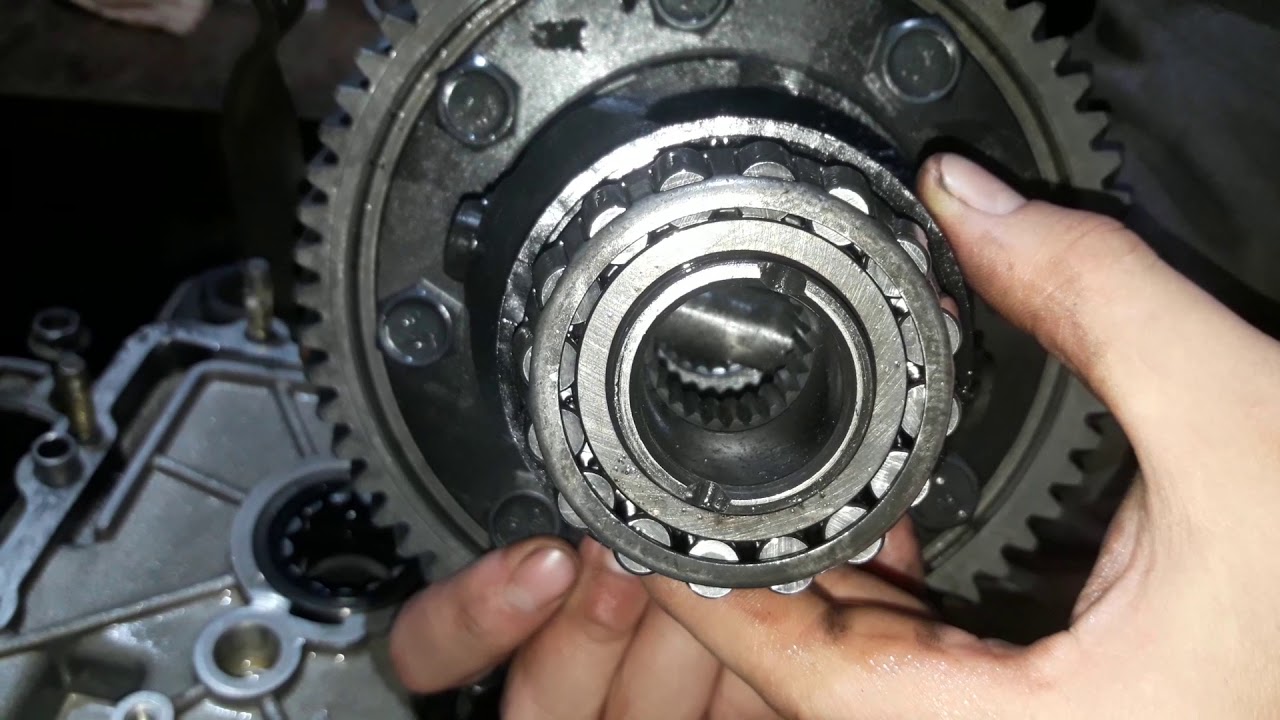

Ремонт коробки дифференциала

Снятую коробку дифференциала следует поместить на верстак. Первыми снимаем шестерни полуосей. Для этого проворачиваем их на четверть оборота вокруг оси сателлитов. Затем, отжав стопорное кольцо, вынимаем вал сателлитов.

Для следующей операции потребуется ключ на 17. Надо выкрутить болты, крепящие ведомую шестерню главной пары к корпусу дифференциала. Когда крепеж удален, выпрессовываем зубчатое колесо. Конические роликовые подшипники коробки дифференциала спрессовываются специальными съемниками. Альтернатива: использовать две отвертки. Прикладывая силу к внутреннему кольцу, можно снять подшипник, не разрушив его.

Осмотрите все детали. Те, которые имеют следы сильного износа или повреждений, замените новыми. Незначительные дефекты можно удалить наждачной бумагой. Если заменяете ведомую шестерню главной пары, проследите, чтобы количество зубьев на новой детали совпадало с таковым на изношенном элементе.

После устранения неисправности дифференциал коробки передач или заднего моста необходимо собрать. Заливая трансмиссионную жидкость, не забудьте добавить в нее триботехнический состав «Редуктор» от отечественного разработчика Suprotec. Выполняйте все требования инструкции, чтобы добиться максимального защитного эффекта. На время обкатки старайтесь избегать высоких нагрузок на трансмиссию.

Наиболее распространенные проблемы дифференциала

симптом	тип неисправности	рекомендуемая процедура
Воющий гул при движении в нагрузку	Износ ведомой шестерни главной пары	Заменить главную пару
Воющий гул при любом режиме движения	Износ зубцов или оси сателлитов	Заменить сателлиты или ось
Хрумкающий звук, изменяющийся при смене нагрузки	Износ подшипников дифференциала или полуосей	Прослушать на подъемнике, чтобы локализовать неисправность. Заменить подшипники
Скрежещущие звуки и стуки	Недостаточный уровень масла в картере	Долить смазочную жидкость, при необходимости – заменить
Стуки, скрежет, потеки на коробке дифференциала	Течь в картере	Проверить корпус, сальники. Заменить дефектную деталь
Дифференциал гудит в любом режиме	Износ ведущей шестерни привода спидометра	Заменить изношенную деталь

ᐉ Планетарная коробка передач

Планетарной называется коробка передач с подвижными осями. Любая планетарная коробка передач (ПКП) состоит из нескольких планетарных рядов, каждый из которых в отдельности или в сочетании с соседними обеспечивает требуемое передаточное число.

Наиболее широкое распространение получили планетарные передачи с внутренним и внешним зацеплениями зубьев. Чтобы разобраться в устройстве и работе сложной планетарной коробки передач, необходимо хорошо знать свойства элементарного планетарного ряда.

Для обеспечения работы планетарного ряда необходимо наличие в нем ведущего, ведомого и тормозного элементов. Любой из трех элементов (солнечная шестерня, водило, эпициклическая шестерня) может выполнять роль ведущего, ведомого или тормозного элемента.

В планетарных передачах бывает планетарный ряд с двумя ведущими и одним ведомым элементами (двухпоточные механизмы) или с одним ведущим и двумя ведомыми элементами (дифференциалы). Тормозные элементы в таких случаях отсутствуют.

Планетарные передачи находят широкое применение в трансмиссиях ТС: в коробках передач, раздаточных коробках, дифференциалах, механизмах поворота и колесных (бортовых) передачах.

На рисунке представлена схема планетарной коробки передач, используемой в трансмиссии некоторых четырехосных полноприводных колесных машин совместно с комплексной гидропередачей (КГП), вал турбинного колеса которой является ведущим для планетарной коробки передач. Планетарная коробка передач включает в себя два взаимно связанных планетарных ряда с внешним и внутренним зацеплениями, три тормоза Т1 Т2, Тзх и фрикцион Ф3. Указанные элементы позволяют получить три передачи для движения вперед и одну передачу для ЗХ. На валу турбинного колеса Т комплексной гидропередачи установлена шестерня 1

Рис. Схемы планетарной коробки передач в гидромеханической трансмиссии четырехосной полноприводной колесной машины (а) и зацепления шестерен (б):
1 — солнечная шестерня; 2 — водило; 3, 7 — сателлиты; 4 — эпициклическая шестерня первого ряда; 5 — эпициклическая шестерня второго ряда; 6 — солнечная шестерня второго ряда; Аь Ап — реакторы; Н, Т — насосное и турбинное колеса; Т1, Т2 — тормоза I и II передач; Тзх — тормоз ЗХ; Вм — ведомый вал гидромеханической трансмиссии; Ф3 — фрикцион III передачи; Фг — фрикцион комплексной гидропередачи; n1, n2 — частота вращения солнечных шестерен, n’1, n’2 — частота вращения эпициклических шестерен; nв1, nв2 — частота вращения сателлитов; Wвщ — угловая скорость ведущего вала первого планетарного ряда

Сателлиты 3 (длинные) находятся в постоянном зацеплении с солнечной шестерней 7, эпициклической шестерней первого ряда 4 и сателлитами 7 (короткими) второго планетарного ряда, которые в свою очередь находятся в постоянном зацеплении с солнечной 6 и эпициклической 5 шестернями второго планетарного ряда.

Водило 2 у обоих планетарных рядов общее. В нем закреплены оси сателлитов 3 и 7(длинных и коротких). Водило соединено с ведомым валом Вм гидромеханической трансмиссии.

Включение той или иной передачи осуществляется блокировкой одного из четырех фрикционных узлов, три из которых неподвижные (тормоза), а четвертый вращающийся (фрикцион Ф3).

Движение на I передаче обеспечивается включением тормоза Ть который затормаживает эпициклическую шестерню 4 первого планетарного ряда, в результате чего длинные сателлиты 3 обкатываются по этой шестерне, и водило, скрепленное с ведомым валом гидромеханической трансмиссии, вращается в несколько раз медленнее вала турбинного колеса комплексной гидропередачи.

При включении II передачи блокируется тормоз Т2, затормаживающий солнечную шестерню 6 второго планетарного ряда. Получая вращение от солнечной шестерни 1 через длинные сателлиты 3, короткие сателлиты 7 обкатывают неподвижную солнечную шестерню 6 и заставляют водило 2 вращаться с определенной частотой, большей, чем на I передаче.

Включение III передачи осуществляется блокировкой фрикциона Ф3, соединяющего в одно целое солнечную б и эпициклическую 5 шестерни второго планетарного ряда. Короткие сателлиты 7 заклиниваются между этими шестернями, и вся планетарная передача вращается как единое целое с частотой турбинного вала комплексной гидропередачи — получаем так называемую прямую передачу с передаточным числом, равным единице.

При включении передачи ЗХ блокируется тормоз Тзх, затормаживающий эпициклическую шестерню 5 второго планетарного ряда. В этом случае короткие сателлиты 7, обкатываясь по неподвижной шестерне 5, заставляют водило 2 вращаться с определенной частотой в направлении, противоположном вращению турбинного вала комплексной гидропередачи.

Рис. Конструкция планетарной коробки передач в гидромеханической трансмиссии четырехосной полноприводной колесной машины:
1 — вал привода насосного колеса КГП; 2 — корпус фрикциона блокировки КГП; 3 — поршень фрикциона блокировки КГП; 4 — ведомый диск фрикциона блокировки КГП; 5 — турбинное колесо; 6 — кожух КГП; 7 — насосное колесо; 8 — реакторы КГП; 9 — муфты свободного хода реакторов; 10 — кожух КГП; II — вал турбинного колеса; 12 — поршень тормоза II передачи; 13 — поршень тормоза передачи ЗХ; 14 — поршень фрикциона III передачи; 15 — ось короткого сателлита; 16 — эпициклическая шестерня второго планетарного ряда; 17 — короткий сателлит; 18 — солнечная шестерня второго планетарного ряда; 19 — длинный сателлит; 20 — солнечная шестерня первого планетарного ряда; 21 — пружина; 22 — толкатель; 23 — эпициклическая шестерня первого планетарного ряда; 24 — водило; 25 — шестерня привода заднего насоса; 26 — ведомый вал ПКП; 27 — шестерни заднего насоса; 28 — поршень тормоза I передачи; 29 — картер ПКП; 30 — корпус маслозаборника; 31 — ось длинного сателлита; 32 — промежуточный картер; 33 — шестерня переднего насоса; 34 — шестерня привода насосов; Т1, Т2, Тзх — тормоза I, II передач и передачи ЗХ; Ф3 — фрикцион третьей (прямой) передачи

При размыкании всех фрикционных узлов водило не вращается, т. е. обеспечивается нейтральное положение в коробке передач.

Для управления гидромеханической трансмиссией применяется гидравлическая система, обеспечивающая дистанционное переключение передач, а также блокировку фрикциона Фг комплексной гидропередачи.

Планетарные коробки передач обладают следующими достоинствами:

• простота и легкость управления
• приспособленность ддя применения автоматических систем переключения передач
• безударность, бесшумность и плавность переключения передач
• высокая надежность
• разгруженность валов от изгибающих моментов
• возможность обеспечения больших передаточных чисел при малых размерах
• высокий КПД

К недостаткам планетарной коробки передач следует отнести сложность конструкции и высокую стоимость. Конструкция такой планетарной коробки передач показана на рисунке.

На некоторых многоосных полноприводных колесных машинах в составе гидромеханической трансмиссии применяется модернизированная коробка передач, которая имеет четыре передачи переднего и две передачи заднего хода. В отличие от рассмотренной планетарной коробки передач модернизированная планетарная коробка передач включает в себя три планетарных ряда и пять фрикционных элементов, работающих в масле. Левый и средний планетарные ряды имеют общее водило, на шлицах которого установлена солнечная шестерня третьего (правого) планетарного ряда. Эпициклическая шестерня этого ряда является одновременно ступицей тормоза, а солнечная шестерня и водило могут соединяться между собой фрикционом. В среднем планетарном ряду отсутствует эпициклическая шестерня и связанный с ней тормоз. Остальные элементы аналогичны рассмотренным. Модернизированная планетарная коробка передач является механизмом с тремя степенями свободы и для получения каждой передачи нужно одновременно включить два фрикционных элемента. Выходным валом в этой коробке передач является вал водила правого (третьего) планетарного ряда.
