Синхронизатор ВАЗ, ремонт синхронизатора. Как отремонтировать синхронизатор ВАЗ.

Ремонт синхронизатора ВАЗ.

Синхронизатор КПП является механизмом, выравнивающим частоту вращения шестерен и валов для переключения передачи. С помощью синхронизатора при смене передачи уменьшается шум и механический износ элементов, что увеличивает срок эксплуатации КПП. Об этом далее в статье.

Содержание

• Синхронизатор КПП 2110, устройство
• Принцип работы синхронизатора
• Синхронизатор КПП, возможные неполадки
• Инструменты помощники, расходные материалы и приспособления
• Синхронизатор КПП, как его снять с вторичного вала, пошаговая инструкция
• Синхронизатор КПП, на что обращать внимание при осмотре
• Синхронизатор КПП, как собрать
• Советы профи, как продлить жизнь синхронизатора автомобиля

Синхронизатор КПП 2110, устройство

Синхронизаторы монтируют в легковые автомобили на все КПП. Они работают по конкретному принципу — выравнивание скорости с помощью силы трения. Когда различие между частотой вращения шестерен и вала большое, сила трения должна достигать немного большего уровня для синхронизации их действий.

Данное явление наблюдается при включении самых высоких передач.

Основной элемент синхронизатора — ступица, где предусмотрены внутренние и внешние шлицы. Внутренние шлицы применяются для сцепления с вторичным валом и, при этом, существует вероятность осевого перемещения вала в различные стороны. Нижние шлицы, таким образом, сцепляются с муфтой включения, обеспечивающей жесткое сцепление шестерен и вала КПП. Снаружи муфта включения соединена с вилкой для ПП.

Помимо этого, в синхронизатор КП входит блокирующее кольцо, которое необходимо для обеспечения хорошей синхронизации и для того, чтобы при выравнивании скоростей не замыкало муфту. Внутри на кольце есть коническая поверхность, которая предназначена для обмена действиями с фрикционным конусом шестерен. А для создания условий блокировки муфты включения, установлены шлицы с внешней стороны данного стопорного кольца.

Принцип работы синхронизатора

Все действия синхронизатора КПП происходят за доли секунды. Когда рычаг КПП расположен в нейтральном положении, шестерни и муфты, не передают поток мощности и свободно вращаются. При желании увеличить скорость посредством переключения КПП, рычаг располагает муфту к направлению шестерни. При этом в системе происходит следующее.

При включении необходимой передачи на муфте сдвигаются сухари (небольшие затворы), действующие на блокировочное кольцо, которое сталкивается с конусом шестерни. Это активирует силу трения, которая поворачивает кольцо, пока оно не застопорится, после чего происходит синхронизация скорости шестерни и вала. В результате этого, двигатель настраивается на другие обороты, а водитель может увеличивать скорость без особых усилий.

Синхронизатор КПП, возможные неполадки

1. Если вы слышите непонятной природы шум или хруст, вполне возможно, что деформировалось блокировочное кольцо либо износилась коническая поверхность.
2. При затруднительном переключении передач — износ самого синхронизатора.
3. Если передачи выключаются самопроизвольно, неисправна муфта выключения или износилась шестерня.

Инструменты помощники, расходные материалы и приспособления

1. Маркер или мел.
2. Керосин.
3. Моторное масло.

4. Литол.
5. Отвертка с достаточно прочной рукояткой и плоским лезвием.
6. Пассатижи.

Синхронизатор КПП, как его снять с вторичного вала, пошаговая инструкция

Перед разборкой следует предварительно снять со вторичного вала синхронизатор. В самом начале очень важно отметить с помощью мела или маркера местоположение муфты касательно ступицы. Далее аккуратно снимаем со ступицы муфту. Снимать необходимо предельно осторожно, чтобы сухари с шариками не разлетелись в стороны под влиянием пружин. Все извлеченные элементы следует тщательно промыть в керосине и разложить на чистой, не замусоренной поверхности.

Синхронизатор КПП, на что обращать внимание при осмотре

Необходимо провести скрупулезный и внимательный осмотр всех элементов — ступицы, шлицев, муфты (обратите внимание на торцы ее зубьев) на наличие забоев и сколов.

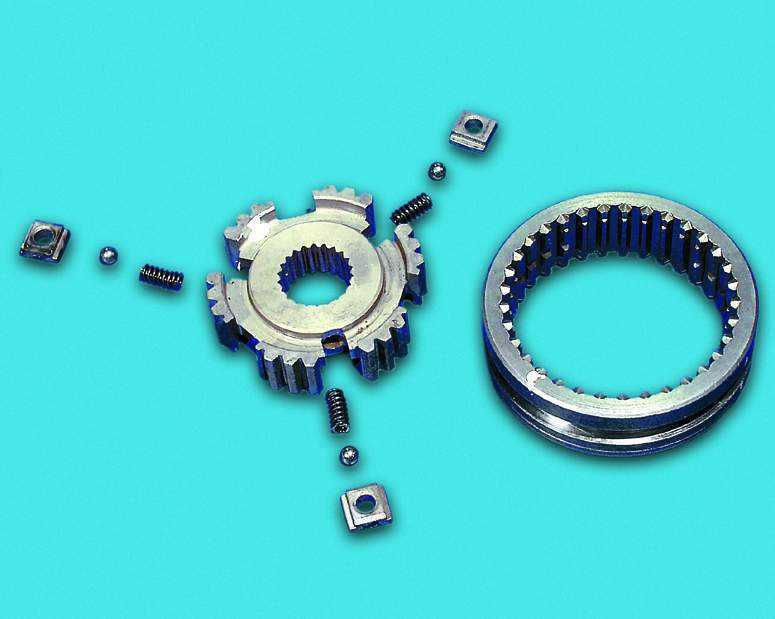

Помимо этого, не менее внимательно осмотрите все пружины, сухари и шарики — у них должно быть идеальное физическое состояние, они не должны иметь на своей поверхности грубых следов выработки или видимых следов повреждений. Пружины не должны быть слишком сжатыми или вытянутыми. Следует также проверить зазор между венцом шестерни и торцами кольца.

При обнаружении дефектов на элементах, поменяйте их на новые. Однако если поврежденных деталей слишком много, легче заменить синхронизатор.

Синхронизатор КПП, как собрать

После проделанных восстановительных операций, перед заменой поврежденных деталей, смажьте их двигательным маслом. Установите муфту назад на ступицу, ориентируясь на ранее установленную метку.Если совпадут метки, то и проточки на муфте (их три) совпадут с пазами ступицы. Далее нужно смазать литолом пружину фиксатора и вставить ее в паз ступицы. Затем необходимо положить шарик в отверстие заранее смазанного литолом сухаря.

С помощью отвертки вставляем в паз ступицы сухарь с шариком, заранее сжав пружину. Проточки на сухаре, при этом, должны оказаться снаружи, а сферическая поверхность — повернута к муфте. При монтаже сухаря, шарик, вставленный в него, должен попасть в специальные проточки на шлицах муфты, для чего следует протолкнуть его глубже.

С помощью отвертки направьте в отверстие сухаря пружину. Остальные фиксаторы так же должны быть установлены.

Советы профи, как продлить жизнь синхронизатора автомобиля

Как правило, быстрый износ и поломки элементов синхронизатора обусловлены грубой работой с рычагом ПП. Чтобы продлить работоспособность синхронизатора и не допустить проблем с ним, переключать скорости следует плавно, без рывков.

Сцепление переключения передач. Устройство механической коробки передач

Синхронизатор коробки передач — механизм, предназначенный для выравнивания частоты вращения вала коробки передач и шестерни. Сегодня практически все механические и роботизированные коробки передач синхронизированы, т. е. оснащены этим устройством. Этот важный элемент коробки передач делает переключение передач плавным и быстрым. Из статьи узнаем, что такое синхронизатор, для чего он нужен и каков ресурс его работы; также разберемся в устройстве механизма и познакомимся с принципом его работы.

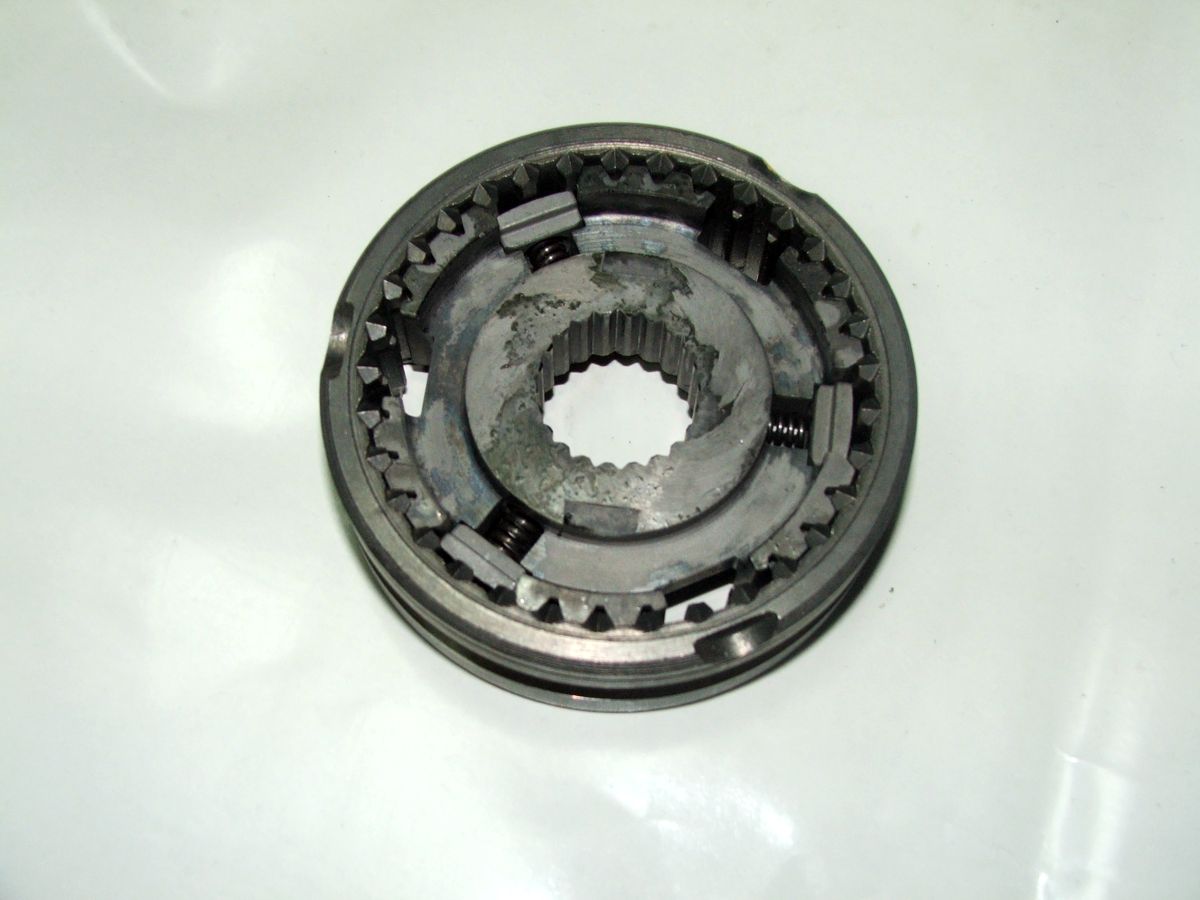

Общий вид синхронизатора

Все передачи современных коробок передач легковых автомобилей снабжены синхронизатором, в том числе и передачи заднего хода. Его назначение заключается в следующем: обеспечение соосности частоты вращения вала и шестерни, что является обязательным условием для безударного переключения передач.

Синхронизатор не только обеспечивает плавное переключение передач, но и способствует снижению уровня шума. Благодаря элементу снижается степень физического износа механических частей коробки, что, в свою очередь, влияет на срок службы всего редуктора.

Кроме того, синхронизатор упростил принцип переключения передач, сделав его более удобным для водителя. До появления этого механизма переключение передач происходило с помощью двойного выключения сцепления и перевода коробки передач в нейтральное положение.

Конструкция синхронизатора

Устройство синхронизатора

Синхронизатор состоит из следующих элементов:

• Ступица с сухарями
• сцепление
• стопорные кольца
• шестерня фрикционная конусная

Основой узла является ступица с внутренними и внешними шлицами. С помощью первого он соединяется с валом редуктора, перемещаясь по нему в разные стороны. Ступица соединена с муфтой посредством внешних шлицов.

Ступица имеет три канавки под углом 120 градусов друг к другу. В канавках находятся подпружиненные сухарики, помогающие зафиксировать сцепление в нейтральном положении, то есть в момент, когда синхронизатор не работает.

Муфта предназначена для жесткого соединения вала редуктора с шестерней. Он расположен на ступице, а снаружи соединяется с вилкой трансмиссии. Стопорное кольцо синхронизатора необходимо для синхронизации скорости с помощью силы трения, оно предотвращает замыкание муфты до тех пор, пока вал и шестерня не будут иметь одинаковую скорость.

Внутренняя часть кольца конусообразная. Для увеличения контактной поверхности и снижения усилий при переключении передач используются многоконусные синхронизаторы. Кроме одинарных синхронизаторов используются также двойные синхронизаторы.

Двойной синхронизатор, помимо конического кольца, прикрепленного к шестерне, включает внутреннее кольцо и наружное кольцо. Коническая поверхность шестерни здесь уже не используется, а синхронизация происходит за счет использования колец.

Принцип работы синхронизатора коробки передач

Схема работы синхронизатора

В выключенном состоянии муфта занимает среднее положение, а шестерни свободно вращаются на валу. В этом случае передачи крутящего момента не происходит. В процессе выбора передачи вилка перемещает сцепление в сторону шестерни, а сцепление, в свою очередь, толкает стопорное кольцо. Кольцо прижимается к конусу шестерни и вращается, делая невозможным дальнейшее продвижение сцепления.

Под действием силы трения скорости шестерни и вала синхронизируются. Муфта перемещается дальше свободно и жестко соединяет шестерню и вал коробки передач. Начинается передача крутящего момента, и автомобиль движется с выбранной скоростью.

Несмотря на довольно сложную структуру узла, алгоритм синхронизации длится всего несколько долей секунды.

Ресурс синхронизатора

При любых неисправностях, связанных с переключением передач, в первую очередь необходимо исключить проблемы со сцеплением и только потом проверять синхронизатор.

Вы можете самостоятельно определить неисправность узла по следующим признакам:

1. Шум передачи. Это может свидетельствовать об искривленном стопорном кольце или изношенном конусе.
2. Самопроизвольное отключение передач. Эта проблема может быть связана со сцеплением, либо с тем, что шестерня отработала свой ресурс
3. Сложное включение передачи. Это прямо указывает на то, что синхронизатор пришел в негодность.

Ремонт синхронизатора очень трудоемкий процесс. Лучше просто заменить изношенный механизм на новый.

Соблюдение следующих правил поможет продлить срок службы синхронизатора и коробки передач в целом:

1. Избегать агрессивного стиля вождения, резких стартов
2. Выберите правильную скорость и передачу
3. Своевременно проводить техническое обслуживание КПП
4. Своевременно менять масло, предназначенное специально для данного типа коробки передач
5. Полностью выключить сцепление перед переключением передач

Синхронизатор — устройство, входящее в состав коробки передач многих автомобилей (в том числе ВАЗ 2110), и являющееся ее частью, позволяющее сделать процесс переключения передач плавным, а происходит это путем выравнивания скоростей вращения шестерни и сцепления, тем самым исключая толчки в момент переключения и предохраняя от быстрого износа зубьев шестерни.

Синхронизатор состоит из ступицы, жестко закрепленной на валу, подвижной относительно ступицы подвижной муфты, шестерни, стопорных колец и держателя сухарей. Посмотрите видео о принципе работы механической коробки передач:

Возможные неисправности:

При длительном, а главное, очень частом использовании коробки передач (такое бывает при езде по сложным дорогам, когда приходится часто переключать передачи) , даже при правильном использовании может появиться шум в момент переключения передач, явно свидетельствующий о неисправности синхронизатора. Чаще всего эта поломка свидетельствует об износе резьбы канонических поверхностей стопорных колец, исчезновении зазора между торцом и венцом шестерни или об отсутствии трения между конусами муфты.

Ремонт синхронизатора представляет собой полную разборку с последующей заменой всех поврежденных деталей.

Для ремонта вам может понадобиться плоская отвертка с прочной ручкой и плоскогубцы с тонкими губками.

Ремонт синхронизатора коробки передач ВАЗ 2110:

1. Прежде чем приступить к разборке, необходимо в первую очередь от вторичного вала.

2. Очень важно в самом начале отметить положение муфты (3) по отношению к ступице (1) маркером или мелом. Затем осторожно снимите сцепление со ступицы. Извлекайте с особой осторожностью, чтобы сухарики (2) вместе с шариками не разлетелись под действием пружин. Тщательно промойте все снятые детали в керосине и разложите на чистой и свободной от мусора поверхности.

3. Провести тщательный и скрупулезный визуальный осмотр всех деталей: шлицев, ступиц, муфты (обращая внимание на торцы ее зубьев) на наличие сколов и забоин. Кроме того, так же внимательно осмотрите каждую сухарь, шарик и каждую пружину — их физическое состояние должно быть идеальным и на них не должно быть видимых признаков повреждения и грубых следов износа, пружины не должны быть растянуты или слишком сжаты. Не лишним будет проверить зазор между торцами кольца и зубчатым венцом. При обнаружении дефектов на каких-либо деталях замените их новыми, но если дефектов так много, что проще заменить весь синхронизатор, то лучше всего это сделать.

4. После выполненных ремонтно-восстановительных мероприятий, перед заменой дефектных деталей, смажьте их моторным маслом. Установите муфту обратно на ступицу по ранее поставленной метке.

5. Если метки совпадут, то само собой получится, что канавки (их три) на муфте совпадут с канавками ступицы.

6. Затем необходимо смазать пружину фиксатора литолом 24 и вставить ее в отверстие паза ступицы.

7. Вставить шарик в отверстие бисквита, предварительно смазанное литолом.

8. Вставить сухарь с шариком в паз ступицы, используя отвертку, предварительно сжав пружину, при этом пазы (а) на сухаре должны быть снаружи, а сферическая (б) поверхность повернулся к муфте.

9. При установке сухаря постарайтесь, чтобы шарик, вставленный в него, попал в пазы на шлицах муфты, для этого протолкните его глубже.

10. С помощью отвертки направьте пружину в отверстие сухаря. Таким же образом следует установить остальные клипсы.

Видео о разборке и сборке устройства:

Профилактика:

Как правило, поломки и быстрый износ деталей синхронизатора связаны с грубой работой с рычагом переключения передач. Чтобы этого не допустить и продлить срок службы синхронизатора, переключение передач нужно производить плавно, без рывков.

Все современные механические коробки передач, а также роботизированные трансмиссии синхронизированы. В таких коробках для включения передачи вал и частота вращения шестерни выравниваются. Синхронизацию обеспечивает одноименное устройство — синхронизатор. Помимо плавного переключения передач, синхронизатор снижает износ механического соединения, шум при переключении и тем самым продлевает срок службы коробки передач.

Все коробки передач оснащены синхронизаторами. легковой автомобиль, включая заднюю передачу. Принцип работы синхронизатора основан на использовании сил трения при уравнивании скоростей. Чем выше разница скоростей вращения вала и шестерни, тем большей должна быть величина силы трения для их синхронизации. Выполнение этого условия достигается увеличением площади поверхности контакта — установкой дополнительных фрикционных колец.

Состоит из следующих элементов:
1. Стопорное кольцо
2. Ступица
3. Сахар
4. Кольцевая пружина
5. Шестерня фрикционная
6. Шестерня
7. Стопорное кольцо
8. Муфта синхронизатора
9 Сахар
10 .Шестерня

Ступица является конструктивной основой синхронизатора. Имеет внутренние и внешние прорези. С помощью внутренних шлицов ступица соединена с выходным валом коробки передач и имеет возможность осевого перемещения по нему в различных направлениях. Внешние шлицы соединяют ступицу с зацепляющей муфтой.

По окружности ступицы под углом 120° выполнены три канавки, в которые установлены подпружиненные сухари. В синхронизаторе сухарики нажимаются на стопорное кольцо при включении передачи и помогают блокировать сцепление на фазе синхронизации.

Включающая муфта (также называемая муфтой синхронизатора) обеспечивает жесткое соединение между валом и шестерней. Муфта установлена ​​на ступице и имеет внутренние шлицы. На пазах сделан кольцевой паз, в котором расположены выступы сухариков. Снаружи муфта синхронизатора соединена с вилкой трансмиссии.

Стопорное кольцо обеспечивает синхронизацию и предотвращает замыкание муфты до тех пор, пока скорости вала и шестерни не сравняются. С внутренней стороны стопорное кольцо имеет коническую поверхность, взаимодействующую с фрикционным конусом зубчатого колеса. Снаружи стопорное кольцо имеет прорези, которыми запирается муфта сцепления.

На торцевой поверхности блокирующего кольца со стороны ступицы выполнены три канавки, в которые входят сухарики ступицы. Пазы предотвращают вращение кольца при соприкосновении с фрикционным конусом (в них упираются сухарики). Размер канавок в 1,5 раза больше размера сухариков. В некоторых конструкциях синхронизаторов, наоборот, на блокирующем кольце выполнены выступы, а в ступице выполнены канавки.

Для увеличения поверхности контакта, уменьшения усилий при переключении передач применяются многоконусные синхронизаторы: двухконусные, трехконусные. Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца установлено еще внутреннее и промежуточное кольцо. Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и стопорного кольца.

Таким образом, в трехконусном синхронизаторе создаются три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцами. В зависимости от конструкции в одном редукторе могут быть установлены синхронизаторы с разным количеством конусов.

Работа синхронизатора

Схема работы синхронизатора
В нейтральном положении рычага переключения передач муфты синхронизатора находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает втулку синхронизатора из среднего положения в сторону передачи. Вместе со сцеплением двигаются сухарики, воздействующие на блокирующее кольцо. Кольцо прижимается к конусу шестерни. На поверхности возникает сила трения, которая проворачивает кольцо до упора сухариков в канавки кольца (кольцо блокируется от проворачивания). В этом положении стопорное кольцо препятствует дальнейшему продвижению втулки синхронизатора вдоль оси вала, так как концы шлицов стопорного кольца расположены напротив концов шлицов муфты.

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. При выравнивании скоростей под давлением шлицов муфты стопорное кольцо вращается в обратную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с зубчатым венцом. Имеется жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Вопрос от читателя:

« Здравствуйте, я начинающий водитель и мне очень важен ваш ответ. Недавно купил подержанный ВАЗ 2110. Через некоторое время передачи стали плохо включаться (или вообще не включаться), при переключениях слышен хруст. Поехал там на СТО, коробку разобрали и сказали — что надо синхронизаторы менять! Вы не можете обойтись без этого! Более того, мастер посоветовал (если редуктор был разобран) сразу менять подшипники и даже один карданный вал, но это может и подождать. В общем вопрос — что это за синхронизаторы, и нужно ли менять все эти элементы, которые он назвал, или можно еще погонять? Как долго они еще могут пройти? Спасибо Сергей, жду вашего совета, Максим »

Максим Я понял ваш вопрос, вообще коробка передач на нашем ВАЗе один из надежных узлов всего автомобиля. Разложим все по полочкам…

Если у вас какие-то поломки, то скорее всего пробег уже очень большой, либо уход за этой МКПП был не правильный, например вовремя не меняли масло, или оно исчезло. В общем, если есть такое — что передачи не переключаются, то мастера цеха правы, но начнем с определения.

Синхронизаторы (применительно к трансмиссии) Устройство, синхронизирующее скорости вращения вала и шестерен. Таким образом, переключение становится быстрым и плавным, без лишнего шума и «хруста», а также эти устройства снижают поломки, вызванные неправильным переключением и износом деталей.

Говоря простым языком, становится ясно, что синхронизатор просто как бы выравнивает шестерню и вал в нужный момент, поэтому они входят в зацепление, а затем продолжается требуемое вращение. Раньше были передачи без них, но включение передачи было делом не простым, сопровождалось хрустом, и не всегда удавалось включить с первого раза. Следует отметить, что такие устройства устанавливаются не только на передачи переднего хода, но и на передачи заднего хода.

В современном мире почти все синхронизированные механические трансмиссии, а также некоторые «роботы», т.к. их «ядро» практически совпадает с МКПП.

Устройство

Это действительно не просто, но я постараюсь объяснить все очень просто. На главных передачах установлены синхронизаторы, они позволяют плавно включать передачи. Обычно они изготавливаются из нержавеющих металлов, таких как латунь и ее сплавы. К выбору материала нужно подходить внимательно, нужно взять с собой знающего человека. Посмотри это видео.

Этот элемент состоит из нескольких частей.

1) Кольцо основное стопорное

2) Корпус ступицы

3) Шестерня так называемого «коронка»

4) Кольцевая пружина

5) Конусная фрикционная шестерня

3 колесо

7) Еще одно стопорное кольцо

8) Муфта самого синхронизатора

9) Еще одна «сухарка»

10) Шестерня, еще одна передача

Следует отметить, что в коробке передач один синхронизатор обслуживает две передачи сразу, то есть работает на две передачи, что видно из схемы.

Основным рабочим органом несомненно является ступица, как видите она имеет внутреннее и внешнее зацепление, с помощью нижних «зубьев» может соединяться с вторичным валом и перемещаться по нему в разные стороны. А вот внешние «зубья» ступицы соединяют ее со сцеплением.

По окружности втулки под углами 120 градусов расположены три основные пары, в которых размещены подпружиненные сухарики. Именно они прижимают стопорные кольца при включении передачи и способствуют кратковременной блокировке сцепления, необходимой именно для синхронизации включения.

Муфта включения (именно она переводит шестерни), обеспечивает жесткое соединение валов и шестерен шестерен. Он «сидит» на ступице и соединяется с ней с помощью внутренних шлицов. На картере сцепления есть канавка, именно через эту канавку осуществляется передача в нужном направлении, как вы уже наверное догадались — это делается с помощью рычага переключения передач, который соединен со специальной вилкой, которая в свою очередь входит в этот паз.

Стопорные кольца выполняют функцию синхронизации, они не препятствуют полной остановке муфты, а лишь выравнивают скорости вала и шестерни. Корпус таких колец имеет коническую поверхность, взаимодействующую с конусом шестерни. Наружная часть имеет прорези, с их помощью происходит блокировка муфты. На конце кольца делаются три канавки, в которые уходят «сухари». При такой конструкции кольцо не прокручивается и не проскальзывает при контакте с фрикционным конусом.

Для повышения надежности, а также для более плавного переключения применяют многоконусные синхронизаторы, например, двух- или трехконусные.

Трехконусные варианты самые сложные, но и более долговечные, применяются в основном в автоматических коробках — роботах, а также стоят в конструкции некоторых иномарок.

Принцип работы

Работа происходит за доли секунды, но процесс действительно сложно описать в двух словах.

Нейтральное положение — Муфты не входят в зацепление, и шестерни вращаются свободно.

Включение передачи — переводим рычаг на нужную нам «скорость», соответственно он «ведет» через вилку и «прорезь» муфты включения в нужное положение. Начинают смещаться сухарики, которые затем воздействуют на стопорные кольца, а оно, в свою очередь, переходит на конус шестерни. Как вы понимаете, между конусами начинается трение, которое проворачивает кольцо практически до упора. После этого на вал надевается шестерня, то есть происходит синхронизация.

Двигатель перестраивается на новые обороты, и получаем либо разгон, либо тягу.

Это может показаться немного запутанным, тогда посмотрите это видео.

Неисправности и методы их устранения

Основные неисправности МКПП возникают из-за сильного износа или неправильной эксплуатации. Как правило, валы и шестерни являются достаточно прочными изделиями, поэтому сломать их крайне сложно, и практически не страдают. Однако слабым звеном являются именно синхронизаторы, поскольку они имеют наибольшее количество мелких, легко «стираемых» элементов. Если трансмиссионное масло плохое, нельзя гарантировать смазку всех деталей, поэтому происходит повышенный износ. Таким образом, в первую очередь страдают кольца синхронизатора. Это проявляется:

— Усиленный хруст при переключении

— Затрудненное переключение передач, или вообще не включается

— Самопроизвольное выключение передачи, например — при падении скорости само сцепление уже может быть повреждено

В любой из них случаях накрылся синхронизатор или его кольца (что чаще всего бывает), либо нужно полностью проверить муфту на предмет износа.

Ремонт сложный и требует достаточно высокой квалификации мастера, свою МКПП делать никому не допущу, т.к. неправильные действия влекут за собой повторный ремонт, а это снятие коробки и т.д.

В вашем случае мастер намечает замену других трущихся элементов, например подшипников. Это правда, ведь у вас вышли из строя синхронизаторы, а это говорит о высоком износе всего механизма. Так что мой вам совет — если вы планируете долго ездить на этой машине, то меняйте все, как вам скажет мастер!

А у меня на этом все, читайте наш АВТОБЛОГ.

Назначение КПП известно каждому, кто хоть раз водил автомобиль. Однако и его устройство, и принцип работы часто остаются для многих загадкой. В целом это может быть и правильно, в любом случае такой подход имеет право на существование, тем не менее, не занимаясь детальным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Для чего нужны синхронизаторы коробки передач?

Механическая коробка передач изменяет крутящий момент, поступающий от двигателя внутреннего сгорания на колеса автомобиля, для чего используются различные шестерни, расположенные внутри коробки. Устройство такого механизма, а также то, как все это выглядит, помогает понять приведенный ниже рисунок:

Принцип работы такой коробки передач достаточно прост – при изменении положения ручки переключения передач шестерни в зацеплении меняются, и каждая пара таких шестерен имеет свою характеристику. Его изменение приводит к изменению величины момента, передаваемого на колеса. Таким образом работает любая МКПП, в том числе и ВАЗ 2109.

Однако возникает интересный момент — шестерни, которые должны входить в зацепление, имеют разные угловые скорости, и совместить их просто так достаточно сложно, при этом возрастает вероятность разрушения шестерен и других элементов коробки.

Синхронизатор коробки передач призван решить эту проблему. Опытные водители помнят, что раньше, до того, как в конструкции коробки передач использовались синхронизаторы, при переключении передач приходилось использовать специальные приемы. Переключение с пониженной на высшую передачу осуществлялось с помощью двойного выжима. Сначала коробка передач была переведена в нейтральное положение, после чего было отпущено сцепление.

Затем сцепление снова выжалось, и водитель включил передачу. Выдержка на нейтрали позволяла шестерням выровнять скорость, а также избежать скрежета при переключении передач.

При переключении с высокой на низшую передачу использовалось двойное выжимание, да еще и с ребазой. При этом выжималось сцепление, коробка передач переводилась в нейтральное положение, сцепление отпускалось, педаль газа слегка нажималась, что приводило к выравниванию угловых скоростей передач, после чего снова выжималось сцепление, после чего передача была включена.

Как видно из приведенного выше описания действий драйвера, такое переключение довольно утомительно и занимает много времени. Вот синхронизатор и позволил значительно упростить всю процедуру.

Работа синхронизатора коробки передач

Что такое устройство, состав синхронизатора и принцип его работы поможет понять рисунок. Мы не будем рассматривать назначение и количество мелких деталей, входящих в состав синхронизатора, достаточно того, что они показаны на рисунке, а попробуем разобраться, как все работает. Просто интересно, на всех машинах принцип работы синхронизатора один и тот же, в том числе и на ВАЗ 2109.

Таким образом, можно отметить, что в состав устройства синхронизатора входят:

• ступица 1;
• сцепление 2;
• стопорное кольцо 3;
• сухарики 4;
• проволочные кольца 5.

В момент переключения передачи сцепление 2 перемещается в сторону нужной передачи. На конической части шестерни из-за разных угловых скоростей шестерни и муфты между ними возникает сила трения, за счет которой стопорное кольцо 3 поворачивается до упора. Когда зубья стопорного кольца и муфты находятся напротив друг друга, движение муфты прекращается.

Происходит выравнивание скоростей, при этом исчезает сила трения, первоначально сместившая стопорное кольцо, и оно возвращается в исходное положение, а муфта 2 проходит через зубья стопорного кольца и соединяется с ободом включенной шестерни . Благодаря сухарям сцепление жестко соединено с валом, а значит, включена передача и синхронизатор отработал всю процедуру, обеспечив бесшумное включение передачи.

Синхронизатор коробки передач, уход, эксплуатация

Устройство, подобное синхронизатору, следует принимать с благодарностью. Конечно, в переключении передач с помощью двойного выжима нет ничего сложного, на некоторых автомобилях он до сих пор используется. строительная техника, где по условиям эксплуатации использование синхронизатора исключено. Но внедрение его в конструкцию легкового автомобиля, в том числе и ВАЗ 2109, значительно облегчило управление, что сделало машину более доступной.

Как же иногда неприятно осознавать, что коробка сломана. Это понимаешь, когда начинает хрипеть переключение передач или появляются другие его дефекты. Чаще всего внешние признаки неисправности или сильного износа деталей синхронизатора, в том числе и на ВАЗ 2109, может быть:

1. шум при работе коробки передач;
2. затрудненное переключение передач
3. самовыключение передач.

Конечно, появление таких дефектов может быть связано и с другими причинами, но чаще именно синхронизатор, выход из строя или износ его деталей приводит к таким явлениям. Это справедливо для любого автомобиля, и ВАЗ 2109 тоже.

В основном при правильном выборе скорости движения используется нужная передача, своевременно проводится и применяется правильное масло, коробка передач и синхронизатор служат долго, что справедливо и для ВАЗ 2109.

Такое устройство, как синхронизатор, позволяет переключать передачи в коробке передач в короткие сроки без шума и скрежета, обеспечивает сохранность передач и продлевает срок службы МКПП.

Коробка передач на Ваз-2109 с новым номером

Трансмиссия Ваз-2109 — только в США ка компликадо нга технический нга меканизм нга нга анг sakyanan dili makalihok са унахан уг са метр. Sa higayon nga adunay daghan nga ingon-gitawag nga «pagbuhat» са CPT, nga adunay usa ka giusab начинка ug lain-laing mga hiyas sa gear kalabutan, mga katimbangan. Апан, Dili анг Танан нга трансмиссии может передаваться по определенному стилю передачи в сторону. Busa, daghang mga artesano kagawasan, gawas pag-usab niini nga detalye sa tabang sa espesyal nga mga himan. На первом этапе артикул комплекта был разработан для доработанной коробки передач на Ваз-2109..

Нганонг кини Мао анг гудок на скорости?

Направление движения на одном из каламбоанов — больше динамики в разгоне. Уг арон са ВАЗ milupad са daplin са Далан, нга имонг gkinahanglan са labing menos usa ка внутренний nga pagkasunog makina са pagdugang са tibook nga pagsingkamot, nga mao анг арон са pagsiguro nga анг тахометр dagom didto са максимальная скорость. Сделанный, kini mao ang sayon ​​aron pagpalambo с динамическим kinaiya — только завершите коробку передач, но katimbangan (сама в gibuhat, в то время как его убош). Kini mao ang labing maayo sa pagsiguro nga kalainan kaayo gamay s taliwala kanila. Unya, sa diha nga pagbalhin Hugna sa ubos nga sa usa ka mas taas nga gear kahon Ваз-2109Дили са даган нга скорость двигателя — сила magpabilin hapit са сама нга анг-анг. Tungod niini, двигатель, используемый с большим крутящим моментом, nga sa baylo ambag ngadto sa paspas nga pagpatulin sa sakyanan.

Siyempre, разработчики с «siyam ka» ngadto са asoy са tanan niini nga bahin са плано с PPC, апан с gihapon miadto са katilingban linya mao ang dili kaayo komon nga unit. Большая трансмиссия Ваз-2109 может быть использована для достижения прорыва в течение длительного времени. У одного водителя есть водитель, который работает с синхронизатором 2 раза. В зависимости от того, какое передаточное отношение вы имеете. Касагаран, по умолчанию, как правило, в соответствии с настройками 3.7 в соответствии с 4.1. Aron sa pag-usab sa usa ka трансмиссия ug sa paghimo sa sakyanan sa usa ka dynamicong, instalar lang sa transaxle kaso naminaw «pares» uban sa mosunod nga mga mga mithi:

• Без ограничений — 4.33.
• Анг икадуха — 4,5.
• Ang ikatulo nga yugto — 4.7.
• Икаупат — са 5.0.
• Ug ikalima nga marka mahimo sa pagkab-ot sa 5,125.

Kita kinahanglan nga dili kalimtan nga ang «siyam ka» mao ang usa ka atubangan ligid drive sa sakyanan, дифференциал anaa sa iyang kaugalingon в трансмиссии. Kini nga kahikayan са mga bahin makatabang са pagpakunhod са ligid ob уг са labing labing maayo nga pagmaniobra kinaiya. Ug kon ikaw-instalar са maong «Париж» са kahon, adunay dili usa ni са uban nga mga. Буса, арон са paglikay са дили maayo нга sangputanan, kinahanglan нга pulihan са США ка сумма дифференциала sa-sa-kaugalingon блокировки са. Unya ang sakyanan mahiong dili laman gamhanan, apan usab sa maniobrahon, apan mahitungod sa pag-ayo sa Vaz-2109коробка передач mahimong hikalimtan sa sunod nga pipila ka tuig.

Unsa kita ingon sa usa ka resulta?

Пересмотренный передач kalabutan, katimbangan mahimong makuha са pagpuasa sakyanan nga mahimong gamiton dili lamang sa track apan usab sa mga siyudad. Указывает на недостаток недостатка в основном — трансмиссия ВАЗ-2109 работает на максимальной скорости.
