Простые способы как снять тормозной барабан
Достаточно часто, казалось бы, несложная процедура снятия заднего тормозного барабана на «Жигулях» (как впрочем, и на других машинах) превращается в настоящую пытку. В руководстве по ремонту автомобилей ВАЗ о том, как снять тормозной барабан написано всего одной строкой: нужно лишь выкрутить винты крепления и завернуть их в технологические отверстия.
Однако он применим разве что для машин только что сошедших с конвейера, так как в процессе эксплуатации возникает коррозия центрирующего пояска полуоси, препятствующая свободному снятию тормозного барабана.
Разборка задних тормозов требуется довольно редко – разве что потечет или заклинит колесный цилиндр да тормозные колодки износятся. Хоть срок службы последних на автомобилях ВАЗ довольно велик (до 70 тысяч километров), однако рано или поздно тормозной барабан придется снимать.
Первое и основное условие для снятия тормозного барабана – надежная фиксация автомобиля со снятым колесом.
У бывалого водителя в гараже всегда имеется железный “козел” (тренога) или, на худой конец, “народные” средства типа фрагмента ствола спиленного дерева. Правда, не все правильно ими пользуются: вместо того, чтобы опустить машину на опору, ставят ее для подстраховки уже поднятого автомобиля, лишая себя возможности удостовериться в ее устойчивости.

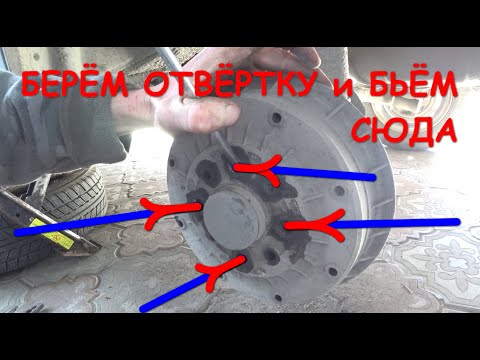

Большинство водителей снимают тормозной барабан, нанося удары молотком по внешнему пояску с обратной стороны. Главное при этом не переусердствовать, иначе можно легко отколоть кусочек “на память”. Лучше всего постукивать равномерно по всей окружности, подложив при этом деревянный брусочек. На центрирующий поясок желательно сразу нанести проникающую смазку типа WD-40.
Если все эти ухищрения так и не помогли вам снять тормозной барабан, попробуйте другой, более эффективный, хотя и весьма опасный способ.
- Необходимо завести машину, включить вторую или третью передачу и «отпустить» сцепление.
- Поддомкраченная сторона задней оси придет в движение, а вместе с ней и прикипевший барабан.
- Если увеличить обороты и несколько раз резко нажать на педаль тормоза, скорее всего он станет прокручиваться относительно полуоси (хуже, если сразу слетит).
Такой метод эффективен лишь на машинах, где колеса крепятся винтами, а не гайками на шпильках, проходящих насквозь через барабан, как, например, на «Ниве».
Есть и более экзотические способы, позволяющие снять тормозной барабан: к примеру, приходилось видеть самодельный съемник из старых листов рессор, сделанный по аналогии с приспособлением для снятия полуоси.
Самый тяжелый случай, когда, помимо насмерть “прикипевшего” барабана, заклинило и колесный тормозной цилиндр – ни один из перечисленных выше способов не помогает. Делать нечего, для того, чтобы снять тормозной барабан, придется взять в руки дрель. Сверлим несколько отверстий диаметром 2-3 миллиметра в стыке полуоси с барабаном. Через них в проблемную зону можно влить немного тормозной жидкости в качестве смазки и вновь попытать счастья с молотком в руках.
Как снять тормозной барабан автомобиля: изучаем все тонкости
Зачастую, колодки в барабанном тормозе находятся внутри полого тормозного барабана. В современном мире именно механизм такого типа называется барабанным тормозом «по умолчанию», вне любых аспектов исторического контекста. В том случае, когда колодки расположены с внешней стороны плоского диска, такая тормозная система называется дисковой.
- 1. Снятие тормозного барабана – зачем осваивать эту операцию?
- 2. Как снять тормозной барабан без посторонней помощи?
- 3. Как упрощает работу съемник тормозных барабанов и кипяток?
Существует также разновидность барабанного тормоза, которая носит название ленточный тормоз. В данном типе системы торможение достигается «охватом» барабана гибкой тормозной лентой из металла. Еще в эпоху паровой тяги в железнодорожном транспорте применялись барабанные тормоза, чугунный барабан в которых затормаживал с помощью прижимающейся к нему тормозной колодки с накладкой из меди, которая располагалась снаружи.
Таким образом, тормозной барабан – это основной элемент барабанной тормозной системы. На него свое воздействие оказывают барабанные тормозные колодки в непосредственном процессе торможения. Остановку же автомобиля вызывает трение тормозных колодок об поверхность тормозного барабана. Обычно, тормозные барабаны производят и изготовляют из особых, специальных видов чугуна.
В дисковом узле сжатие диска производится колодками, для полной или частичной остановки автомобиля, а в барабанном типе, колодки разжимаются, при этом надавливая на внутренние барабанные стенки. Вообще, узел у барабанного тормоза – довольно архаичная и очень сложная по своей сути конструкция, в сравнении с тормозной дисковой системой.
Сама эффективность тормозов барабанного типа намного ниже чем у дисковых. Тем не менее, данный тип системы используется и до сего времени, в основном, на задних осях различных автомобилей.
Ключевым элементом такого парадокса является то, что барабанный узел намного надежнее, чем его аналогичный собрат дискового типа. Это связано с тем, что колодки в барабанной тормозной системе защищены от попадания на них воды и грязи.
В ином случае, в дисковой тормозной системе, в результате попадания на нее воды, при небольшом опыте вождения автолюбителя возникает большая негативная возможность потери управляемости, которая возникает из-за кратковременной неэффективности тормозов дискового типа без дополнительного процесса «просушки» (так называется короткое подтормаживание), перед непосредственным основным торможением автомобиля. Тормозная система барабанного типа не потребует подобного обращения и ухода, и даже при отсутствии дополнительных водительских навыков оставляет больше шансов на успешное торможение машины.
1. Снятие тормозного барабана – зачем осваивать эту операцию?
Тормозной барабан, как основной тормозной механизм, состоит из подвижной части (барабана) и неподвижной части (ленты и колодок), а сам процесс торможения происходит из-за механического трения этих двух частей.
Таковыми преимуществами являются: низкая ценовая политика, отличный эффект и в тоже время простота механического самоусиления. Это самоусиление возникает из-за конструкции барабанной системы: нижние части колодок достаточно сильно связаны между собой, и именно в тот момент, когда возникает трение между передней колодкой и барабаном, создается определенное дополнительное усилие, прижимающее к нему в добавок еще и заднюю колодку, что значительно увеличивает действие торможения.
Процедура снятия тормозного барабана является очень распространенной, так как именно на его состоянии очень сильно сказывается качество «великолепного» дорожного покрытия. Помимо этого, повышенная влажность в воздухе также негативно отражается на тормозном барабане. Это все из-за того, что высокая влажность воздуха способствует возникновению коррозии, а, при агрессивном и быстром стиле вождения автомобиля и резком торможении это приводит к перегреву тормозного барабана; нельзя не сказать и о различного рода ДТП, после которых станет возможным не только замена тормозной системы, но и полная замена автомобиля.
2. Как снять тормозной барабан без посторонней помощи?
На первый взгляд может показаться, что снятие тормозного барабана является довольно простым процессом. Но, к сожалению, это мнение ошибочно, так как не всегда замена тормозного барабана легкая процедура. Существует несколько методов снятия тормозного барабана. Первый метод самый тяжелый и кровожадный. На домкрате нужно поднять нужное колесо (на котором нужно произвести замену барабана), под другие оставшиеся колеса нужно поставить противооткатные кирпичи или башмаки. После этого необходимо демонтировать колесо вместе с направляющими шпильками. Под мост нужно положить тюльку, после чего опустить автомобиль на такой уровень, чтобы он как только можно плотнее сел на нее.
В след за этим нужно сесть за руль, завести автомобиль и включить третью передачу. Как только стрелка, расположенная на тахометре, покажет 3-4 тысячи оборотов, нужно резко нажать на тормоз. Вероятней всего, барабан сорвется с первой такой попытки. Но все же, если этого не произойдет, нужно повторить процедуру еще один раз. Данный метод имеет несколько недостатков: он не всегда безопасен, так как в округе не должно быть никого, так как барабан при слете может вылететь в любую сторону, в любое направлении, помимо этого, этот метод нельзя применять при неисправности тормозного цилиндра.
3. Как упрощает работу съемник тормозных барабанов и кипяток?
Менее рисковые и кровожадные методы снятия тормозного барабана требуют определенных приспособлений и навыков. Для этого способа необходим такой инструмент как съемник тормозных барабанов. Его приобретение не составит никаких трудностей, так как он доступен во множестве специализированых магазинов. Но при огромном желании и еще большем нежелании платить деньги его можно сделать самостоятельно.
Расчет съемникам тормозных барабанов заключается только в простом и одновременно сложном изготовлении необходимых деталей. Таковыми деталями являются: держатель (который можно заказать у фрезеровщика, для того, чтобы он был сделан из цельной болванки), захватов, прикрепляющихся к держателю с помощью нескольких болтов. Образцы и чертежи такого оборудования можно найти в интернете, а сама сборка конструкции будет простым и не ресурсоемким процессом.

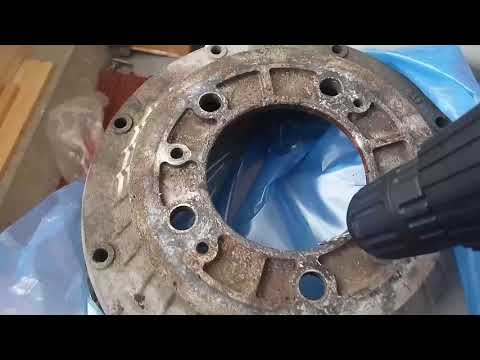

Третий способ необходим в том случае, когда невозможность снятия барабана возникает из-за коррозии. Для решения данной проблемы необходимо разогреть сам тормозной барабан. Это делается для того, чтобы разорвать очень прочную связь. Это сделать довольно просто, так как достаточно облить кипятком сам барабан. Но сам нагрев должен быть равномерным, чтобы риск коробления свести к минимуму. При этом необходимо не забывать и о собственной безопасности. Нужно надежно защитить кожу рук, в противном случае, ожогов не избежать. После этого расширения можно спокойно срывать те болты, которые крепят непосредственно сам тормозной барабан к конструктивной оси.
Как заменить барабанные тормоза за 6 шагов
В барабанных тормозах для замедления автомобиля используются тормозные колодки с фрикционной накладкой внутри тормозного барабана, в отличие от дисковых тормозов, в которых тормозные колодки используются для захвата тормозного диска.
Вот некоторые отличия:
- Барабанные тормоза устанавливаются на заднюю ось автомобиля, а дисковые тормоза обычно устанавливаются на заднюю и переднюю оси автомобиля
- Барабанные тормоза имеют увеличенный срок службы
- Барабанные тормоза имеют меньшую стоимость производства
- Барабанные тормоза могут работать как стояночный тормоз для транспортного средства
- Дисковые тормоза обладают лучшей тормозной способностью при движении по прямой
- Дисковые тормоза лучше рассеивают тепло
Вот шесть шагов, которые необходимо выполнить при замене барабанных тормозов:
6 шагов по замене барабанных тормозов 1.
Обеспечьте безопасность и подготовьте свой автомобиль воздуха, особенно если это старый автомобиль. Вы должны носить маску и работать в проветриваемом помещении, следя за тем, чтобы никто не приближался к автомобилю во время замены.Вы должны подготовить свой автомобиль следующим образом:
- Снятие колесных колпаков
- Ослабление зажимных гаек
- Использование подставок и домкрата для подъема и поддержки автомобиля
- Отключение стояночного тормоза для снятия тормозного барабана
Чтобы получить тормозные колодки, необходимо снять колесо и тормозной барабан. Некоторые тормозные барабаны на переднеприводных автомобилях имеют ступицу с традиционными коническими подшипниками.
Эти ступицы необходимо полностью снять, включая гайку шпинделя, также известную как гайка оси, которая используется для крепления колеса к оси.
Шаги по снятию тормозного барабана:- Начните с удаления всех винтов или зажимов, удерживающих барабан, и снимите его.
- Затем снимите резиновое отверстие для доступа на опорной пластине и поверните звездочку на регуляторе барабана. Тормозные барабаны обычно снимают, перемещая их вперед и назад, одновременно стягивая их со ступицы. Возможно, вам придется нанести пенетрант, использовать молоток или отрезать барабан, если он застрял на ступице оси.
- После снятия барабанного тормоза вы можете увидеть внутреннюю работу узла барабанного тормоза, такую как колодки, пружины и колесный цилиндр.
- Прежде чем приступить к разборке деталей, тщательно распылите очиститель тормозов на весь узел.
- Теперь пришло время измерить и проверить компоненты тормозной системы, такие как тормозные колодки и тормозные барабаны.
- Используйте цифровой микрометр, настроенный на дюймы, для осмотра тормозных колодок. Если толщина тормозных колодок меньше 1/16 дюйма, тормозные колодки следует заменить.
- Затем проверьте тормозные барабаны на наличие царапин, трещин или канавок.
- Также осмотрите колесные цилиндры на наличие утечек тормозной жидкости. Если это так, то колесные цилиндры необходимо заменить.
- Используя острогубцы, потяните удерживающие колодки пружины, чтобы снять тормозные колодки. В некоторых автомобилях для натяжения тормозных колодок используется несколько комплектов пружин. В этом случае снимите самую верхнюю пружину, что ослабит общее натяжение и облегчит снятие других пружин.
- Также некоторые тормозные колодки натянуты штифтами и шайбами вместо пружин, которые также можно стянуть с помощью острогубцев.
- После извлечения пружин, шайб и штифтов снимите тормозные колодки.
- С помощью плоской отвертки или плоскогубцев снимите фиксатор троса стояночного тормоза.
- Очистите опорную пластину очистителем тормозов.
- Вставьте штифт в новую колодку и установите на место стопорный зажим стояночного тормоза.
- Теперь установите узел регулировочного винта и винтовую пружину.
- Установите новые тормозные колодки на ступицу и закрепите их новыми штифтами и шайбами.
- Установите натяжные пружины, чтобы зафиксировать тормозные колодки.
- Подготовьте новый барабанный тормоз в качестве первого шага при установке нового барабанного тормоза. Это включает в себя очистку барабанов с помощью чистящего спрея, так как на некоторые барабаны нанесено тонкое масляное покрытие.
- Очистив барабан, наденьте его на тормозные колодки и установите на ступицу. Если вы не можете сдвинуть барабан, попробуйте отрегулировать тормозные колодки, а затем снова установите барабан. Вы можете отрегулировать тормозные колодки, повернув регулятор или используя инструмент для регулировки.
- Регулируйте шаг за шагом до тех пор, пока барабан не будет правильно скользить по тормозным колодкам и ступице без чрезмерного сопротивления.
- К настоящему времени барабанный тормоз должен быть полностью собран. Убедитесь, что тормозной барабан правильно установлен, так как неправильное крепление может вызвать проблемы.
Теперь пришло время установить колесо и шину.
- Теперь вращайте колесо и регулируйте его через опорную пластину, пока тормозные колодки не соприкоснутся с барабанным тормозом.
- Затяните колесо и шину на место с помощью зажимных гаек.
Эффективность тормозной системы автомобиля имеет большое значение для безопасности на дороге. Таким образом, вы должны обратить пристальное внимание на любые предупреждающие знаки, чтобы увидеть, есть ли проблема с барабанными тормозами автомобиля.
Ниже перечислены основные признаки, указывающие на необходимость замены барабанного тормоза.
- Ослабленные стояночные тормоза
Если у вашего автомобиля плохо закреплены стояночные тормоза, которые не включаются, это может указывать на серьезную проблему с барабанными тормозами.
- Проблемы с остановкой автомобиля
Когда барабанные тормоза начинают изнашиваться, время остановки транспортного средства увеличивается и не останавливается быстро.
Барабанные тормоза могут нуждаться в обновлении или выглядеть необычно по сравнению с дисковыми тормозами, но они являются жизненно важным компонентом тормозной системы многих автомобилей. Они до сих пор устанавливаются на заводе в задней части новых автомобилей.
Эти компоненты тормозной системы подают предупреждающие знаки, если у них начинаются проблемы или они выходят из строя. Поэтому было бы лучше, если бы вы никогда не игнорировали предупреждающие знаки о замене барабанного тормоза, поскольку это может снизить производительность автомобиля.
Если вы ищете профессиональную замену барабанным тормозам, посетите NuBrakes и попрощайтесь с проблемами тормозной системы.
Вы можете выбрать дату и время замены тормозной системы и поручить это техническим специалистам, чтобы убедиться, что ваш автомобиль готов к работе.
- https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-brake-drum
- https://www.bendix.com.au/bendix-news/how-tell-if-your-drum-brakes-need-change
- https://mechanicbase.com/brakes/bad-brake-drums-symptoms/
- https://www.autozone.com/diy/brakes/how-to-change-drum-brakes
- https://www.repairsmith.com/i/estimates/brakes/brake-drum/
Несколько советов и рекомендаций по работе с барабанными тормозами
EasyBuy4uGetty Images
Мы говорили о широком мире дисковых тормозов в нашем предыдущем обзоре тормозных систем. Теперь давайте перейдем к темным искусствам барабанных тормозов. Поскольку в барабанной тормозной системе, как правило, больше движущихся частей, разумно испугаться всех этих надоедливых пружин и регуляторов. Не бойся! Бороться с ними не так сложно, как кажется на первый взгляд. (Это само собой разумеется, но напоминание никогда не помешает: это общее руководство, и всегда лучше обратиться к служебной информации вашего автомобиля, прежде чем броситься в бой с чем-либо на вашем автомобиле.
)
Amazon
Во-первых, различие: мы говорим о гидравлических барабанных тормозах, а не о механических, так что имейте это в виду. Далее давайте разберем детали, которые вы, вероятно, увидите в своей барабанной тормозной системе. Вы будете иметь дело с тормозным барабаном, тормозными колодками, колесными цилиндрами и тормозным оборудованием. В отличие от дисковых тормозов, оборудование для барабанных тормозов обычно состоит из набора пружин и держателей пружин. Вы также увидите опорную пластину тормозного барабана и регулятор тормозных колодок.
Функционально система работает так же, как и с тормозными дисками и суппортами: вы нажимаете на педаль, в главном цилиндре нажимается поршень, который проталкивает тормозную жидкость по магистралям и шлангам, прежде чем достигнет колесных цилиндров. В этот момент дисковые и барабанные тормозные системы работают по-разному. В автомобилях с барабанными тормозами тормозная жидкость поступает в один или два колесных цилиндра, которые прижимают тормозные колодки к тормозному барабану.
Весь этот беспорядок удерживает вместе опорная пластина, к которой тормозные колодки крепятся серией пружин. Пружины также помогают тормозным колодкам вернуться в исходное положение. Количество и тип пружин зависит от конструкции вашей барабанной тормозной системы, которых фактически три (ведущая/задняя колодка, двойная ведущая колодка и тип с двойным сервоприводом).
Перед началом работы приобретите подходящие колодки и крепеж для вашей тормозной системы. Сами пружины проходят циклы нагрева и со временем становятся менее эффективными в качестве пружин, поэтому имеет смысл потратить всего несколько долларов на новый комплект. Работа с барабанными тормозами также требует специальных инструментов, облегчающих вашу жизнь. Вам понадобится инструмент для крепления пружин барабанного тормоза и пара плоскогубцев для пружин барабанного тормоза. Их часто можно купить в комплекте. Вам также понадобятся простые инструменты, такие как молоток, плоскогубцы и другие разнообразные ручные инструменты, чтобы все разобрать.
Для начала вам необходимо правильно и безопасно поднять и закрепить автомобиль, снять переднее колесо, затем снять шпиндельную гайку и шплинт. За гайкой шпинделя должны быть шайба и ступичный подшипник. (Опять же, эти конструкции сильно различались по годам и производителям, поэтому вам нужно свериться с информацией о ремонте, прежде чем прыгать обеими ногами.) Убрав подшипники, вы сможете безопасно снять барабан.
Amazon
Это точно покажет, с чем вы имеете дело. Не бойтесь, это не так уж и плохо. Сделайте снимок или сделайте снимок только с одной стороны за раз, чтобы убедиться, что у вас есть точка отсчета во время процесса. Далее пришло время снять тормозные колодки. Чтобы снять башмаки со своего места, вам сначала нужно снять пружины с помощью пружинных плоскогубцев, а затем освободить их от опорной пластины с помощью фиксатора пружины, сжав удерживающую пружину и вытащив штифт из-за опорной пластины. . На некоторых автомобилях вы встретите саморегулирующийся трос, который также нужно будет снять перед тем, как снять обувь.
У вас также будет регулятор тормозов, который нужно разобрать, почистить и смазать.
Сняв башмаки, вы фактически увидите опорную пластину с привинченным колесным цилиндром. Колесный цилиндр, пожалуй, самая изменчивая и важная часть всей этой смеси. Вам нужно будет заглянуть за пыльники колесного цилиндра, чтобы убедиться, что его уплотнения не вышли из строя. Если вы видите какие-либо признаки утечки вашего колесного цилиндра, вам необходимо заменить его. Также можно восстановить колесный цилиндр, так что это вариант для тех, кто разбирается в этом процессе. (Однако, если вы читаете это, я бы посоветовал просто заменить их.)
DrbouzGetty Images
Вы также должны убедиться, что ваша подложка не повреждена. Если он поддался ржавчине, вам также необходимо заменить его.
Если ваш рабочий цилиндр готов к работе, вы можете начать процесс сборки. На опорной плите вы увидите несколько приподнятых участков, на которых будут сидеть ваши тормозные колодки. Смажьте их той же тормозной смазкой, которую вы использовали для дисковых тормозов.
Вы должны быть осторожны, чтобы не добавить слишком много смазки, так как вы не хотите загрязнять тормозные колодки.
В то время как некоторые тормозные колодки взаимозаменяемы, другие спроектированы так, чтобы различаться в зависимости от того, является ли это ведущей (самой передней) или задней (задней) тормозной колодкой. Вы должны убедиться, что ваши тормозные колодки находятся в надлежащем порядке для вашего стиля тормозной системы. Вот тут-то и пригодится картинка или другой ориентир.
Теперь, когда обувь правильно прикреплена к опорной пластине, вы можете посмотреть на свой барабан. Как и в нашем приключении с дисковыми тормозами, вам нужно будет восстановить или заменить тормозной барабан. (Важно отметить, что на большинстве автомобилей с барабанными тормозами передних колес ступица с коническими роликоподшипниками прикреплена к барабану. Всегда полезно при обслуживании барабанных тормозов убедиться, что подшипники колес не изнашиваются преждевременно и хорошо смазаны.
Что еще более важно, помните, что есть внутренний и внешний подшипники, а не только один внешний подшипник.)
Если ваш тормозной барабан готов к переустановке — это означает, что ваша опорная пластина полностью оснащена новыми колодками и крепежом — вы на финишной прямой. Наденьте узел барабана и ступицы обратно на шпиндель, переустановите внешний подшипник и начните процесс регулировки тормозных колодок.
Помните регулятор, который вы только что почистили и смазали? Этот маленький регулятор помогает убедиться, что ваша обувь выдвигается достаточно далеко, чтобы захватить барабан. Вы можете отрегулировать это с задней стороны опорной пластины, хотя, как правило, легче приблизить его изнутри тормозного узла.
Если ваши тормоза недостаточно отрегулированы, они не будут правильно захватывать тормозной барабан. Слишком далеко, и тормозной барабан не будет вращаться. То, что вы ищете, — это легкое сопротивление при вращении барабана. Когда вы отрегулируете колодки, вы можете закончить переустановку узла барабана и втулки, навинтив гайку шпинделя обратно на шпиндель.
