Соленоид принцип работы: Электромагнитные соленоидные клапаны — устройство, принцип работы

Принцип работы клапана двойного действия

Электромагнитный клапан двойного действия (КДД) – это электромеханическое устройство, которое производит открытие\закрытие трубопровода для топлива.

Клапан электромагнитный в стандартном исполнении НЗ (нормально закрытый: затвор находится в положении ЗАКРЫТО при обесточенной катушке, но в момент подачи напряжения, запорный элемент открывается.) состоит:

• Корпус;
• Электромагнит или соленоид с сердечником. Соленоид соединен с уплотнением ­- рабочим элементом открытия или закрытия.

Принцип работы КДД для ТРК похож на работу клапана прямого действия: электрическое напряжение подается на катушку, сердечник втягивается в соленоид и приводит в действие запорный элемент – так происходит ОТКРЫТИЕ или ЗАКРЫТИЕ клапана.

Клапан двойного действия имеет две катушки, при помощи которых можно открывать трубопровод не только полностью, но и частично, чтобы обеспечить замедление потока.

Это удобно при дозировании жидкостей или сыпучих материалов:

• Клапан открыт на 100 % — общий объем проходит на максимальной скорости.
• Клапан открыт на 5-10% — остаток (1 кг. или литр) проходит с меньшей скоростью – это обеспечивает точную дозировку.

Соленоидный клапан изготавливается из латуни и выдерживает рабочий диапазон температур от -5 до +150˚C. Материал уплотнения – Viton. Рабочее давление КДД зависит от рабочей среды:

• Для воздуха 0…1,0 Мпа;
• Для воды 0…0,7 Мпа;
• Для нефтепродуктов 0…0,9 МПа.

Клапан электромагнитный предназначен для непрерывной работы в повторно-кратковременном режиме и имеет класс изоляции F для дистанционного управления потоками жидкостей и газов совместимых с материалами клапана: чугун, латунь, нержавеющая сталь; уплотнения: NBR, EPDM, фторопласт.

Присоединяется электромагнитный клапан к трубопроводу с помощью резьбового или фланцевого соединения.

Работой электромагнитного клапана можно управлять с помощью реле протока или других устройств, в зависимости от конфигурации управления потока. Соленоидный клапан применяется на:

• АЗС;
• Станциях разлива и отпуска промышленных жидкостей;
• Нефтепроводах;
• Промышленных трубопроводах и т.д.

При производстве каждый клапан проходит специальный тест: проверяется герметичность затвора, затем проводится 100 циклов срабатывания (открытие-номинальный расход-малый расход-закрытие), после чего проводится проверка затвора на герметичность. Данный тест проводится на специальном стенде в автоматическом режиме.

У нас вы найдете большой выбор клапанов двойного действия для ТРК

  и ГРК в наличии и на заказ.

Для заказа обращайтесь к вашему менеджеру или по номеру +7 (965) 455-17-37.

Вернуться к списку

Электромагнитный (соленоид) клапан | Автоном Энерго

Купить электромагнитный клапан в компании «Автоном Энерго»

Электромагнитные клапаны — это простые клапаны, которые контролируются с помощью электрического тока. Преимущества электромагнитных клапанов довольно многочисленны, наиболее важным из них является возможность чрезвычайно эффективного контроля над потоком жидкостей и газов.

Не следует забывать, что, хотя использование електроклапанов остается широким, продукты демонстрируют высокий уровень безубыточности даже в течение длительного периода интенсивного использования.

Соленоидный вентиль — применимость

Чаще всего регулируемые вещества — это разные типы газов (включая горючие газы), а также различные жидкости (такие как вода или масло).

Следует помнить, однако, что эффективный контроль потока любого вещества зависит в основном от правильного типа соленоидного клапана. Следует отметить, что неправильно выбранный электромагнитный клапан является причиной неэффективного регулирования потока, может иметь катастрофические последствия.

Электромагнитный соленоид — принцип работы

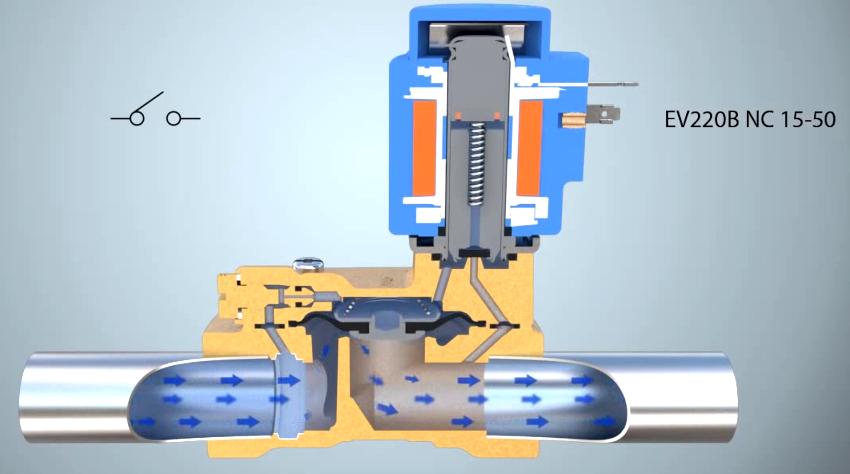

При подаче питания электромагнитная сила открывает проходное отверстие, давление в верхней камере быстро падает, образуя большую разность давлений вокруг отверстия, а давление жидкости толкает отверстие, чтобы двигаться вверх, и клапан открывается. Когда питание отключено, сила пружины открывает направляющее отверстие. Давление на входе проходит через перепускное отверстие, и камера быстро создает разницу низкого и высокого давления вокруг закрывающего элемента клапана, а давление жидкости толкает открывающий элемент для перемещения вниз. и откройте клапан.

Соленоидный привод делится на две категории: нормально открытый и нормально закрытый

Нормально открытый электромагнитный клапан: когда на электромагнит подается напряжение, клапан закрывается, а когда электромагнитный клапан обесточивается, клапан открывается.

Нормально закрытый электромагнитный клапан работает: когда на соленоид подается напряжение, клапан открывается, а когда соленоид обесточивается, клапан закрывается.

Купить эл. магнитный клапан | Соленоидный клапан цена

Стоит помнить, что на рынке существуют различные эл. магнитные клапаны, которые отличаются не только общей спецификацией, но и качеством изготовления. Надежный клапан — это оборудование, которое обеспечит надежность работы вашей системы в целом. Почти во всех случаях правильный электромагнитный клапан является ключом к успеху, а неправильно выбранный электроклапан имеет нежелательные последствия. Соленоидные клапаны, изготовленные из качественных прочных материалов, можно найти, в частности, в компании Автоном Энерго.

Особенности электроклапана: малый размер, малая мощность, верхний предел диапазона высокого давления жидкости, могут быть установлены произвольно (необходимо настроить), но должны соответствовать условиям перепада давления жидкости, пара или газа.

Определение, схема, принцип работы, типы, использование

0

Сохранить

Скачать публикацию в формате PDF

Вы когда-нибудь пытались понять физику электрического звонка или зажигания автомобиля? Они оба имеют общий принцип работы, и это соленоид. Соленоид — это не что иное, как отрезок проволоки, намотанной на металлический сердечник. Это просто тип магнита, но электромагниты? Электромагниты — это искусственные магниты, созданные с использованием принципов электричества и магнетизма, как следует из названия. Преимущество этих электромагнитов, таких как соленоиды, в том, что мы действительно можем контролировать силу их магнитного поля. Но как? Мы обсудим это в дальнейших частях статьи.

Соленоид

Соленоид представляет собой простой электрический компонент, состоящий из спиральных проводов. Он определяется как электрическое устройство, состоящее из витков проволоки, обернутых вокруг мягкого железа, и подвижного сердечника, который мы используем в качестве электромагнита. Он просто преобразует подаваемую электрическую энергию в механическую по принципу электромагнитной индукции. Как обсуждалось в предыдущей части, электромагниты, такие как соленоиды, хороши тем, что мы можем контролировать их силу следующими способами:0003

• Контролируя силу подаваемого электрического тока; чем выше ток, тем выше будет его электромагнитная сила и наоборот.
• Увеличивая или уменьшая количество витков в соленоиде.

Схема соленоида

Соленоид состоит из трех обязательных компонентов. К ним относятся:

• Спиральная проволока
• Подвижный сердечник из мягкого металла, желательно из железа или стали
• И, самое главное, электричество

Принцип работы соленоида

Соленоид работает по принципу электромагнетизма и электромагнитной силы. Он работает, создавая электромагнитное поле вокруг подвижного сердечника, или то, что мы называем арматурой. Когда мы подаем электрический ток на катушку соленоида, создается магнитное поле, которое заставляет стержень с металлическим сердечником внутри катушки притягиваться к области с более высокой плотностью потока. Этот генерируемый электромагнитный эффект позволяет любой подключенной арматуре двигаться в соответствии с нашими потребностями.

Таким образом, это позволяет нам управлять магнитным полем катушки, контролируя электрический ток, в результате чего мы можем соответствующим образом управлять движением сердечника.

Типы соленоидов

В основном соленоиды подразделяются на различные типы. Они следующие:

1. Многослойный соленоид переменного тока
2. Соленоид рамы DC-C
3. Соленоид рамы DC-D
4. Линейный соленоид
5. Вращающийся соленоид

Соленоид AC-Laminated

Ламинированный соленоид переменного тока, состоящий из металлического сердечника и катушки с проволокой. Сердечник ламинирован металлом, чтобы уменьшить блуждающий ток и тем самым повысить производительность и эффективность соленоида. Блуждающими токами называют электрические токи, которые не проходят через предназначенную для них или предписанную электрическую цепь и, таким образом, проходят через здание, землю или некоторые другие системы. Это происходит из-за электрического дисбаланса и дефекта проводки в системе питания.

Эти типы соленоидов обладают дополнительным преимуществом, заключающимся в том, что они создают большое усилие только при первом ходе. Таким образом, их можно использовать в различных типах оборудования, где требуется немедленное действие: медицинское оборудование, промышленное оборудование, замки и т. д.

Соленоид C-образной формы постоянного тока

В соленоиде C-образной формы постоянного тока здесь C-образная рама относится к конструкции соленоида. Он использует только С-образную рамку, которая накрывает катушку соленоида. Он широко используется во многих приложениях повседневной жизни из-за его управляемого хода. Эти типы соленоидов в основном используются в автоматических выключателях, счетчиках монет, сканерах автомата для выдачи банкнот, фотографических затворах и т. д.

Хотя он называется соленоидом с конфигурацией постоянного тока, его также можно использовать в механизмах, предназначенных для конфигурации с переменным током.

Соленоид D-образной рамы постоянного тока

Он состоит из двух частей рамы, которые закрываются вокруг катушки соленоида. Функциональность конфигурации D очень похожа на функциональность соленоида конфигурации C, поэтому конфигурация D также может использоваться с питанием переменного тока, а также имеет управляемый ход.

Они применяются в различных областях, например, в медицине и промышленности, а также в игровых автоматах, банкоматах и ​​анализаторах крови и газов.

Линейный соленоид

Это наиболее знакомый нам тип соленоида. Это всего лишь электрохимическое устройство, создающее однородное магнитное поле при подаче на них электрического тока. Он состоит из катушки, которая намотана на металлический сердечник, это подвижные металлические сердечники, которые помогают нам прикладывать тянущее или толкающее усилие к механическому устройству. Этот механизм переключения способствует замыканию электрической цепи и, таким образом, обеспечивает прохождение электрического тока через механизм.

Вы найдете применение этих типов соленоидов в пусковых устройствах, таких как стартеры автомобилей и мотоциклов. Они особенно используются в системах автоматизации и дверных механизмах с высокой степенью защиты.

Вращающийся соленоид

Вращающийся соленоид является уникальным из всех типов соленоидов. Его можно легко найти в приложениях, где требуется простой процесс автоматического управления. Он подобен другим типам соленоидов с точки зрения принципов работы, их составными элементами являются катушка и сердечник, но отличается механизмом работы.

Металлический сердечник крепится к диску с небольшими канавками внутри. Размер этих канавок аналогичен размеру прорезей в корпусе соленоида. Он также состоит из шарикоподшипников для эффективного движения. Они обычно используются для таких процессов, как тепловидение и лазерное применение, где есть потребность в надежных, а также быстрых вариантах затвора.

Электромагнитные клапаны

Электромагнитный клапан представляет собой клапан с электрическим управлением, который состоит из электромагнита и корпуса клапана. Обычно он используется для остановки или пропуска потока в трубопроводах и трубах с помощью электромагнита. В исходном положении плунжер перекрывает небольшое отверстие. Электрический ток, протекающий через петлю, создает магнитное поле. Магнитное поле прикладывает направленную вверх силу к поршню, открывающему отверстие. Это основной механизм, который используется для открытия и закрытия электромагнитных клапанов.

Разница между соленоидом и стержневым магнитом

Различия между соленоидом и стержневым магнитом перечислены ниже.

Параметры	Соленоид	БАР.	Сила магнитного поля сравнительно низкая
Полярность	Полярность можно изменить, изменив направление протекающего тока	Полярность фиксированная, не может быть изменена просто остановить прохождение электрического тока через катушку	Невозможно легко размагнитить стержневой магнит.
Состав материала	Обычно состоит из мягкого железа или стали	Обычно состоит из твердого железа или стали

Использование соленоида

Соленоид представляет собой очень важную проволочную катушку, которую легко найти в катушках индуктивности, электромагнитах, клапанах, антеннах и т. д. , Применение соленоида находится в различных отраслях промышленности. Вот некоторые примеры использования соленоидов в реальном времени:

• Они специально используются в системах автоматизации и дверных механизмах с высокой степенью защиты.
• Они обычно используются для таких процессов, как тепловидение и лазерное применение, где есть потребность в надежных и быстрых вариантах затвора, например, в медицинской промышленности.
• Электромагнитный клапан обычно используется для остановки или пропуска потока в трубопроводах и трубопроводах с помощью электромагнита.
• Вы можете найти применение соленоидов в пусковых устройствах, таких как стартеры автомобилей и мотоциклов.

Надеюсь, что эта статья о Solenoid смогла сдвинуть с мертвой точки ваше представление об этой теме. Есть много таких интересных тем и их реальных приложений, о которых нужно узнать, просто скачайте приложение Testbook и начните просмотр, чтобы получить представление о них, которое может прояснить все ваши представления о них.

Часто задаваемые вопросы о соленоиде

В.1 Что такое соленоид?

Ans.1 Соленоид определяется как электрическое устройство, состоящее из катушек проводов, обернутых вокруг мягкого железа и подвижного сердечника, которые мы используем в качестве электромагнита.

Q.2 Как ведет себя токоведущий соленоид?

Ответ 2 Соленоид с током ведет себя как стержневой магнит.

Q.3 Как увеличить магнитную силу соленоида?

Ans.3 Напряженность магнитного поля соленоида можно регулировать двумя способами: контролируя силу подаваемого электрического тока и увеличивая или уменьшая количество контуров соленоида.

В.4 Как определить полярность соленоида?

Ответ 4 Правило правой руки поможет вам определить полярность соленоида.

В.5 Как соленоид ведет себя как магнит?

Ответ 5 Соленоид начинает вести себя как стержневой магнит, когда через него проходит электрический ток.

Q.6 Каковы области применения соленоида?

Ответ 6 Соленоиды специально используются в системах автоматизации и дверных механизмах с высокой степенью защиты. в медицинской промышленности.
