Что такое маслосъемные колпачки? Признаки неисправности, как работают, где стоят, зачем нужны

Маслосъёмные колпачки (сальники клапанов, клапанные сальники) используются для того, чтобы предотвратить попадание излишков моторного масла и мелкого мусора внутрь камеры сгорания двигателя (рабочую область). Колпачки защищают клапаны и поэтому их иногда называют сальниками клапанов.

В процессе активной эксплуатации автомобиля, происходит износ маслосъёмных колпачков и тогда показана замена. Если своевременно не обнаружить признаки, указывающих на износ этих деталей, то пострадает «сердце» автомобиля – двигатель, что может привести к дорогостоящему ремонту.

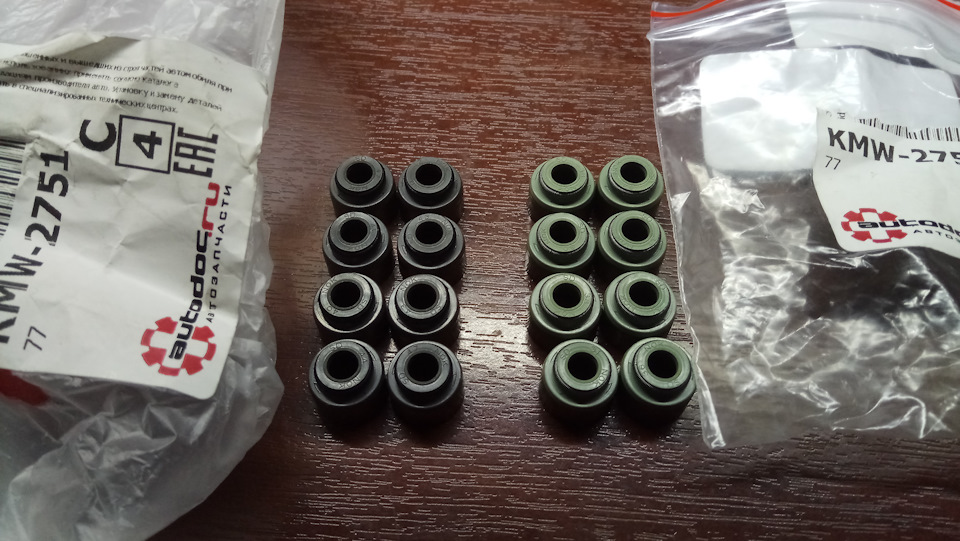

Фото маслосъемных колпачков

Несмотря на то, что маслосъёмные колпачки изготавливают из резины, их срок службы довольно большой. Если колпачки изнашиваются и начинают отделяться и пропускать излишки масла, то на это могут указывать такие признаки, как повышенный расход масла, нестабильная работа мотора и появление нагара на деталях.

В статье – что такое маслосъёмные колпачки, устройство, виды и размеры деталей, где находятся, зачем они нужны, принцип работы, признаки износа, как проверить и заменить сальники, как выбрать лучшие колпачки.

Что такое маслосъёмные колпачки и где они находятся

С виду маслосъёмный колпачок выглядит довольно просто, но из-за сложной формы и качества резины их произвести не так уж и просто. Каждый клапан в моторе имеет свой маслосъёмный колпачок, а способ его монтажа может существенно отличаться в зависимости от имеющейся конструкции.

Клапан двигателя – важный элемент системы газораспределения. Он бывает впускным и выпускным. Верхняя часть элемента находится в области постоянного вращения распредвала. Там создаётся масляный туман под действием определённых факторов. Плоская, нижняя часть находится в месте, где содержится взвесь незаметных капель бензина, если клапан впускной. Если он выпускной, элемент контактирует с раскалёнными выхлопными газами. Работа в подобных условиях накладывает свой отпечаток и определяет необходимость проведения периодической замены сальников. Только своевременное обнаружение износа маслосъёмных колпачков поможет предотвратить проблем с двигателем.

По-другому маслосъемный колпачок называют маслоотражательный колпачок, уплотнительная манжета клапана или клапанный сальник.

Где устанавливаются маслосъёмные колпачки? В ряде случаев элемент просто надевается по типу манжеты на направляющую втулку клапана, выходящего из головки (вариант в сборе). Такая конструкции – самая простая и дешёвая, но провести ремонт или замену без специального оборудования будет невозможно. В других случаях сальник ставят под клапанную пружину, герметизирующую стыки (в головке блока), если двигатель разобран. Думаю теперь понятно, где стоят в двигателе эти элементы.

На резиновых втулках чаще всего находится металлические основания. Но именно качество резины или каучука будет создавать условия, обеспечивающие нормальную работу. От химического состава резины и используемой при её создании формулы зависит долговечность. Качественные маслосъёмные колпачки производят из каучука. Они способны выполнять свою функцию в течение многих лет, не доставляя проблем. Резиновые элементы не отличаются износостойкостью и быстро приходят в негодность.

Устройство маслосъёмных колпачков

Для нормальной работы распределительного вала требуется смазка. Попадание моторного масла внутрь камеры сгорания нежелательно.

Как работают колпачки? При движении клапана вверх, масло со штока удаляет своеобразная «юбка», которая является сальником или маслосъёмным колпачком.

Маслосъемные колпачки на схеме

Вот элементы, из которых состоят сальники клапанов:

1. Основание. Оно представлено в форме втулки, изготовленной из стали. Элемент является каркасом и призван обеспечивать требуемую прочность.
2. Пружина. Устанавливается в кольцевой выемке и обеспечивает максимальное прилегание краёв колпачков к штоку.
3. Колпачок. Главная часть клапанного сальника. Изготовлен из прочного каучука (акрилатного или фторкаучука), который устойчив к трению и высоким температурам. Ранее эту деталь производили из фторопласта. Колпачок установлен внутри втулки, он обеспечивает полноценное удаление смазки со штока клапана.

Производители маслосъёмных колпачков используют каучук в качестве главного материала из-за того, что он отлично переносит экстремальные температуры и агрессивное химикаты. Это помогает максимально долго сохранить ресурс мотора. Из-за качественного материала цена колпачков довольно высока, но зато их ресурс долговечен.

Эксплуатационные характеристики маслосъёмных колпачков напрямую зависят от фирмы производителя. Существуют заводы, которые изготавливают аналоги деталей, которые могут иметь более худшие характеристики. Поскольку клапан за 1 минуту совершает более тысячи тактов, находясь в среде с очень высокой температурой, раскалённым маслом и отработанными газами, то для защиты мотора нужны только качественные сальники. Если же клапанные сальники имеют сомнительный материал и плохое исполнение, то ресурс колпачков будет очень низким.

Внимание! Износ маслосъёмного колпачка может привести к серьёзным проблемам с мотором, потому лучше не экономить при его покупке, а отдать предпочтение качественным и долговечным материалам с совершенной конструкцией.

Качественные маслосъёмные колпачки могут без проблем выдержать более 100 000 км пробега. Но если машина долгое время стояла без дела, то сальники тоже начнут расслаиваться и стареть, их прижимная сила станет слабее. Маслосъёмные колпачки начнут пропускать масло в рабочую камеру мотора.

Виды и размеры

При подборе маслосъёмных колпачков стоит обращать внимание на определённые характеристики, на основании которых происходит деление на виды и размеры:

1. Различная высота. Этот фактор и определяет размер элемента. При покупке альтернативного варианта, этот показатель надо обязательно проверять. Допустимо превышение высоты не более чем на 0,5 мм от родной, иначе на максимальном ходу тарелка пружины повредит элемент.
2. Различаются элементы и по диаметру. Колпачок должен свободно проходить внутри пружины клапана. Длина посадочного пояска на направляющей втулке должна сходиться с представленной на элементе. Если условие не соблюдается, сальник при монтаже глубоко сядет на шток и может повредить его края.
3. Внутренняя поверхность колпачка. Элементы, лишённые армирующей втулки, считают плохими — из-за отсутствия резьбы появляется опасность соскальзывания.
4. Год выпуска. Не рекомендуется использовать для замены старые варианты. Они не способны полноценно работать с современным моторам, особенно при активной эксплуатации.

Различие маслосъёмных колпачков по установке:

• установка на часть направляющей втулки клапана, выступающей из головки. Это недорогие и самые распространённые колпачки, их заменить довольно сложно;
• установка под клапанную пружинку, которая фиксирует и прижимает колпачок на головке. Такие колпачки не задевают направляющую втулку, поэтому они дольше служат и мало нагреваются. Их легко заменить, но они менее долговечны (из-за короткой длины направляющей втулки) и более дорогие.

Принцип работы

Зачем нужны маслосъёмные колпачки? Моторное масло подаётся в ГРМ – газораспределительный механизм при помощи масляного насоса. Масло необходимо для смазывания деталей, чтобы снизить силу трения и продлить ресурс их работы.

Коленвал мотора вращается со скоростью от 500 до 4500 оборотов в минуту, а это значит, что клапан совершает за 1 минуту от 150 до 1200 рабочих тактов. При работе распределительный вал использует большое количество масла, поэтому оно может случайно проникнуть в камеру сгорания мотора. Это нежелательно и даже чревато серьёзными неисправностями.

За что отвечают и для чего служат эти небольшие, но важные детали? Маслосъёмные колпачки и кольца, выполняют функцию сальников клапанов и становятся тем самым барьером между разной средой. Они блокируют область, содержащую разжиженное масло в больших количествах от камеры внутреннего сгорания. Жидкость, смазывающая шток при возвратно-поступательных движениях устраняют именно маслосъёмные колпачки. Клапанный сальник расположен именно так, чтобы был закрыт тепловой зазор между стержнем клапана и направляющей втулкой. Шейки распредвалов получают масло под давлением, а другие детали при помощи разбрызгивания.

Интересно! Сколько маслосъёмных колпачков в двигателе – 8 или 16, всё зависит от количества клапанов.

К сальникам предъявляют повышенные требования, что объясняется довольно легко. При попадании масла в камеру, оно смешается с топливно-воздушной смесью и сгорит. Современные моторные смазки содержат в себе большое количество присадок и добавок, потому они в принципе не смогут сгореть полностью . Но в результате этого наверху «тарелок» и на сёдлах клапанов может образоваться нагар. По мере накопления нагара клапаны не смогут закрываться.

Далее нагар распространится на верхние плоскости поршневых колец и стенки цилиндров. Всё это спровоцирует повышенный износ деталей и снизит качество работы двигателя. Маслосъёмные колпачки должны плотно прилегать к клапану и пропускать только некоторую часть масла, которое нужно для смазывания основных деталей мотора.

Как определить: маслосъёмные колпачки или маслосъёмные кольца

Нередко начинающие автолюбители пытаются узнать, какой сальник установлен в их автомобиле и уточняют, что лучше, колпачки или кольца. Опытного автомеханика такие вопросы ставят в тупик, потому что для эффективной работы двигателя показано наличие обеих элементов. Кольца призваны снимать остатки моторного масла с поршня при движении и обеспечивать его смазку. Колпачки стоят в другом месте, на ножках клапана.

Маслосъемные кольца

Если коротко – оба элемента выполняют одинаковые задачи, но являются функционально зависимыми. При одновременном применении колец и колпачков, защищённость камеры сгорания от масла возрастает.

Что будет, если не менять маслосъёмные колпачки

При работе двигателя, в зависимости от количества совершаемых им оборотов в минуту, снижается ресурс сальников и происходит их износ. Изготовители деталей редко дают точные указания, регулирующие периодичность замены, советуют проводить работу по необходимости.

Чаще всего для сгорания 1 литра топливной смеси требуется много воздуха, так создаётся оптимальный состав для экономичного расхода бензина и отдачи полной мощности. Если в топливную массу проникает масло, сгорание будет неэффективным.

Нагар на тарелках клапана



Проявится нестабильность в работе мотора, потеряется мощность и увеличится расход. Следы сгорания появятся на тарелках клапана, днище поршня и электродах свечей. При активном поступлении масла, сальники просто не смогут его сдерживать, появятся пропуски зажигания и свечи выйдут из строя.

Нагар, появившийся на тарелках, не позволит им закрыться полностью. Упадут показатели компрессии в цилиндрах, и изменится работа силовой установки. Из-за неполной посадки возникнут условия для прорыва раскалённых газов и прогара тарелки. Это не лучшим образом отразится на состоянии транспортного средства, потому при обнаружении первых подозрений на неисправность авто надо показать специалисту. Теперь ясно, стоит ли менять элемент своевременно, и что произойдёт, если этого не делать.

Что даёт замена маслосъёмных колпачков и на что они влияют? Чаще всего эти элементы выходят из строя вследствие естественного износа и просто перестают выполнять свои функции. Такое состояние опасно из-за проникновения масла внутрь камеры сгорания. В результате этого на цилиндрах и клапанах газораспределительной камеры появится налёт или нагар. Мотор будет хуже работать и очень быстро выйдет из строя. Это приведёт к ухудшению качества топливно-воздушной смеси и засорению канавок поршневых колец.

Нагар на цилиндрах

Внимание! Ездить на автомобиле со старыми или деформированными маслосъёмными колпачками не следует! Износ мотора будет ускоренным, что в конечном итоге может привести к дорогостоящему ремонту.

Как понять, что маслосъёмные колпачки пора менять

Как и другие детали ДВС, маслосъёмные колпачки постоянно испытывают на себе отрицательные влияния разного характера. Под действием неблагоприятных факторов происходит их износ.

Чаще всего в негодность приходит самая нагруженная резиновая часть, которая со временем теряет эластичность. На её поверхности образуются трещины. Со временем под действием отрицательных температур ухудшается прижимная сила пружины. В результате износ маслосъёмных элементов приводит к пропуску масла в рабочую камеру ДВС.

Внимание! Основная причина износа – старение и стирание элемента по причине повышенного объёма потребления масла при нажатии на педаль акселератора. Это – естественно, потому что все расходники рано или поздно приходят в негодность.

Играет роль и эксплуатационный ресурс маслосъёмных колпачков. С ним не все так однозначно, потому что разные производители дают потребителям отличающиеся обещания. Дольше служат оригинальные, фирменные запчасти, подделки быстро становятся непригодным для эксплуатации.

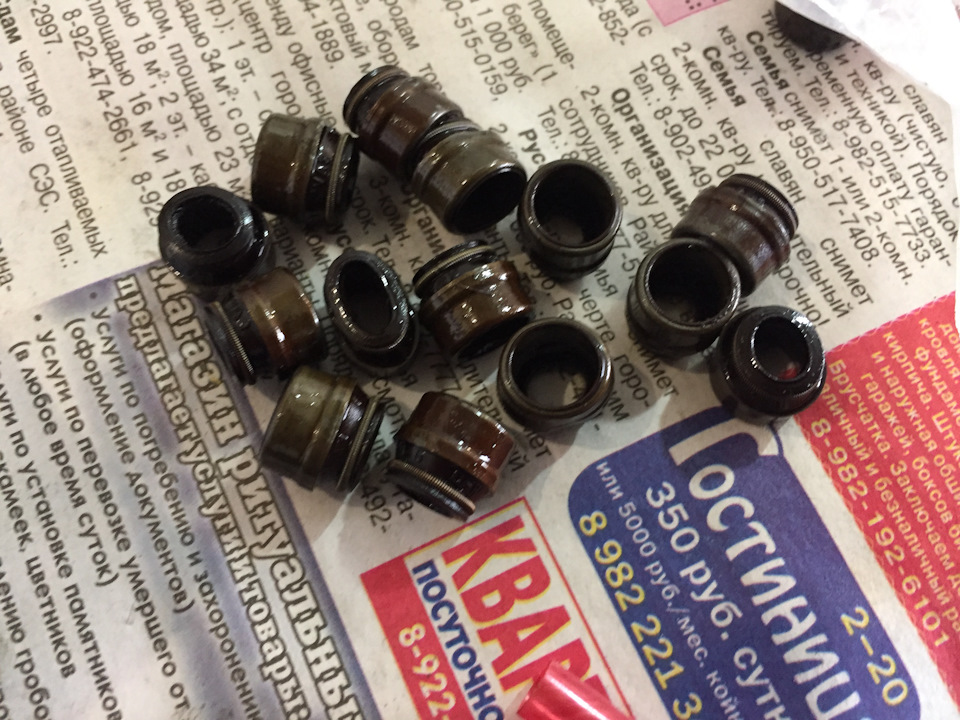

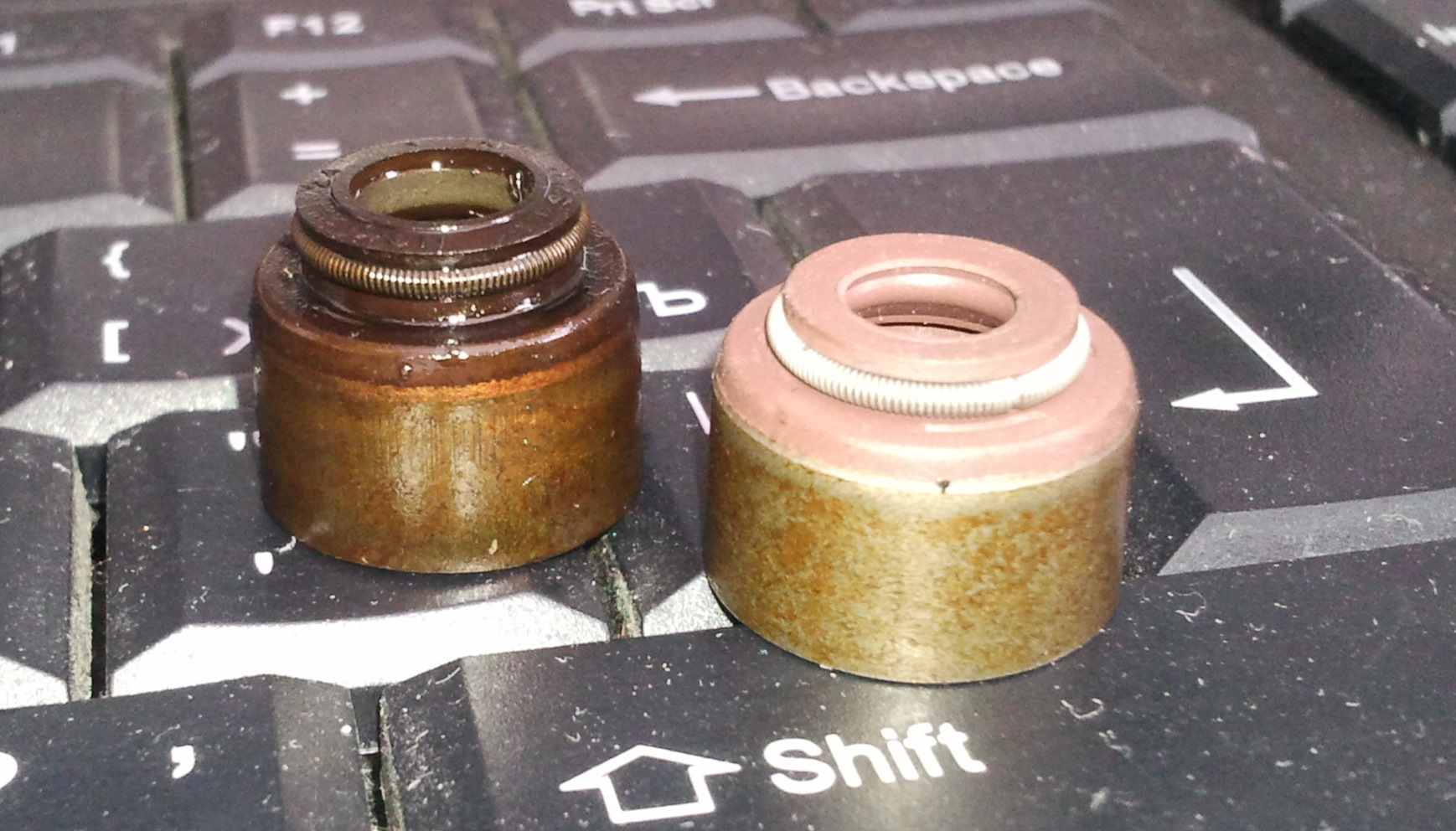

Изношенный маслосъемный колпачок

Обозначить точные эксплуатационные сроки невозможно. Чаще всего колпачки советуют менять на отечественных автомобилях каждые 20-70 тыс. км, а на импортных каждые 160-220 тыс. км пробега. Такой срок службы объясняется повышенной работоспособностью. Всего за 1 минуту активной работы мотора, сальник производит 1000 тактов. В это время деталь находится под воздействием неблагоприятных факторов, её окружают газы и раскалённые масла.

На практике ресурс маслосъёмных колпачков составляет примерно 100 тыс. км пробега.

Ускорить износ элемента может не продолжительное использование, а простой (более 1 года). Если машина долго не будет работать, это не лучшим образом скажется на состоянии резины. Её остаточный ресурс снизится. Если применяется каучук, он также деформируется, начнёт расслаиваться и быстрее постареет. Поэтому если авто долго не эксплуатировалось, то показана замена всех колпачков.

Также износ клапанных сальников увеличится, если мотор перегревается или имеется нехватка моторного масла. Но если расход масла стал больше, чем на 1 литр на 1000 км пробега и снизилась динамика автомобиля, то это может указывать на то, что двигателю необходим капитальный ремонт.

Признаки износа и неисправности

Обнаружить износ сальника и оценить его степень довольно легко. Автомеханики выделяют вторичные и первичные причины, отдельные из которых способны указывать на износ других элементов двигателя.

К основным признакам относят:

• Выхлоп становится густым, слишком белым или синеватым, даже сизым. Такой дым может быть временным – он появляется только при прогреве мотора и торможении авто. После того, как двигатель прогревается, то масло сгорает полностью, в связи с чем пропадает сизый дым из выхлопной трубы.
  Как дымят маслосъёмные колпачки
• на электродах свечей зажигания постоянно образуется нагар и замасленность, их приходится очищать приблизительно 1 раз в 2 недели;
• увеличивается жор масла. Расход масла при износе маслосъёмных колпачков может вырасти до 1 л на 1000 км. Это связано с тем, что смазка не снимается колпачками и попадает в цилиндры, где безвозвратно сгорает.

При выявлении перечисленных признаков, маслосъёмные колпачки сразу рекомендуется внимательно осмотреть. Оценить стоит также состояние клапанов и самого газораспределительного механизма.

Может ли троить двигатель из-за маслосъёмных колпачков? Да, может. Это является одним из симптомов износа.

Могут проявляться не первичные, а побочные причины, свидетельствующие об износе. К их числу относят:

• потеря мощности мотора;
• уменьшение показателей компрессии в двигателе;
• «текут» маслосъёмные колпачки;
• образование заметного нагара на цилиндрах, клапанных сёдлах и поршнях силового агрегата;
• наличие плавучих оборотов ДВС;
• мотор «троит»;
• двигатель глохнет на холостом ходу.

Признаки, являющиеся побочными, не характеризуются как однозначные. Они могут указывать на выход из строя одновременно нескольких узлов двигателя. В любом случае, при обнаружении видимых проблем, машину стоит отдать на диагностику к профессионалам. Надо понимать, что длительное игнорирование ситуации, неизбежно приведёт к дорогостоящему ремонту.

Не рекомендуется применять синтетическое масло на основе ПАО (Полиальфаолефины), иначе масло будет просачиваться через сальники, которые со временем будут усыхать.

Износ маслосъёмных колпачков не зависит от производителя – ресурс колпачков может быть на одном уровне у дорогих и более дешёвых автомобилей. Поэтому вы должны знать, какие именно маслосъёмные колпачки установлены в вашем моторе, и при замене используйте только оригинальные детали, которые разработаны именно для этого двигателя.

Как проверить маслосъёмные колпачки, не разбирая двигатель

Если износ модуля выявлен вовремя, можно произвести замену, не разбирая бензиновый двигатель. Вот общий алгоритм проверки колпачков:

1. Снимите впускной коллектор, заведите автомобиль и через несколько минут надо осмотреть стержни клапанов или впускные окна на наличие масла. Если масло появилось, то колпачки надо менять.
2. Чтобы проверить маслосъёмные кольца, то надо примерно сутки поездить с очищенными свечами накаливания. Для этого надо отсоединить разъём питания свечей, предварительно выкрутив их и очистив. Затем на холодную надо выкрутить свечи и проверить, нет ли на них масла.

Как проверить маслосъёмные колпачки на пропуск масла? Довольно просто, надо осмотреть детали находящиеся рядом, обратить внимание на состояние цилиндров. Если на них имеется нагар, скорее всего, проблема в сальнике.

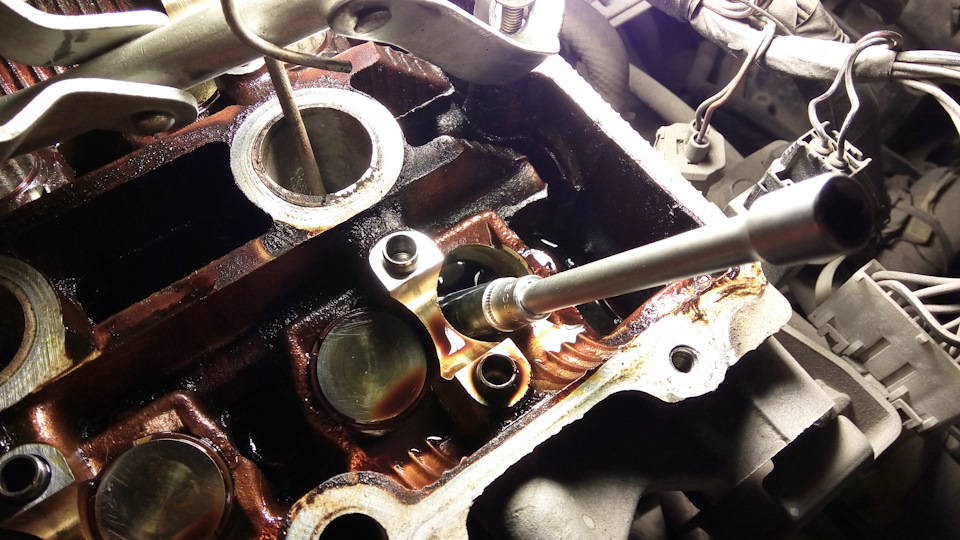

Как самостоятельно заменить маслосъёмные колпачки

Заменить маслосъёмные колпачки новыми можно самостоятельно или в условиях специализированной мастерской. Действовать можно самому, если имеется опыт в выполнении данной работы. В остальных случаях разбирать двигатель не рекомендуется, потому что ремонтные работы могут завершиться существенными денежными затратами.

Процесс установки нельзя назвать сложным, но он требует от владельца внимания и небольшого опыта. В момент раскрытия клапана («рассухаривание»), можно потерять «сухарь» и тогда собрать мотор самостоятельно не получиться. Если «сухарь» с клапана потеряется, то его возможно не получится найти из-за его размеров. Чтобы это предотвратить, в раскрытые отверстия надо положить поролон. Также в классических гаражных условиях сложно обеспечить достаточную чистоту, поэтому пыль и грязь могут легко попасть в движок.

Кроме этого, ремонт у автолюбителя займёт около 6-8 часов. Специалисты автосервиса выполнят его за 60-90 минут. Стоимость проведения обслуживания – не высока, потому стоит оценить целесообразность такой экономии.

Производители советуют менять маслосъёмные колпачки при снятой головке блока цилиндров.

Процесс замены сальника может отличаться для разных моделей автомобиля, но можно выделить основные этапы, характерные для всех машин:

1. Перед проведением работ мотор должен полностью охладиться.
2. Дальше снимают крышку с газораспределительного механизма.
3. Оставляют пометки на коленвале, а после ослабляют привод и снимают распредвал.
4. Удаляют толкающие пружины клапана, это так называемое «рассухаривание».
5. При помощи пассатижей вытягивают изношенный колпачок со штока клапана.
6. Промазывают маслом шток и внутреннюю поверхность заменяемого элемента, предварительно удалив с него пружину.
7. В оправу помещают колпачок, резким движением насаживают его на шток и запрессовывают постепенно при помощи лёгких ударов. Силу применять не следует.
8. Пружины надевают на колпачки, затем «засухаривают» клапаны.
9. Далее установить элементы мотора и ГРМ обратно на свои места.

Если неисправность присутствует в течение долгого времени, придётся снимать головку цилиндра и проводить полное техническое обслуживание с чисткой мотора от нагара. Также бывают случаи, что после замены всех клапанных сальников «масложор» сохраняется. А это значит, что ремонт был выполнен некачественно, либо имеется неисправность в поршневых кольцах. В этом случае придётся разбирать мотор, демонтировать поршни и менять поршневые кольца комплектом.

Ещё одна хорошая статья:  Лонжерон автомобиля: что это такое, сколько их в авто, как выглядит, где находится, для чего нужен, фото + видео

Если после замены колпачков машина продолжает дымить, то, скорее всего, они установлены не по размеру, плохо запрессованы или вообще не сменены. Если колпачки неплотно запрессованы, они могут слетать со всеми вытекающими последствиями.

Как дымит двигатель при износе маслосъёмных колпачков

В частных случаях, когда присутствует масложор и авто дымит, то можно не менять колпачки, а произвести раскоксовку поршневых колец. Чтобы её провести надо:

1. Выкрутить свечи зажигания и в их каналы залить специальную жидкость (лучше всего раскоксовку Шумма). Но перед этим нужно выровнять поршни на один уровень.
2. Через 5 часов нужно убрать остатки раскоксовки: накройте свечные колодцы тряпкой и прокрутите двигатель стартером.
3. Далее свечи зажигания установить обратно и попробуйте завести машину. Это может не получиться с первого раза, а после пуска мотора может дымить сизым дымом.
4. Когда дым исчезнет, надо поменять масло.
5. Через пару сотен км пробега остатки отложений полностью выгорят.

Какие колпачки лучше всего и как их подобрать

Рекомендуется применять колпачки, которые подходят для двигателей конкретного типа. Использовать аналоги допустимо, если цена оригинала высока или он недоступен по каким-либо причинам, а замена необходима именно в данный момент.

Как часто надо менять колпачки? Всё зависит от исходного качества используемых деталей и режима эксплуатации, в среднем это надо проводить раз в 100 тыс. км пробега.

Ситуации, когда слетают маслосъёмные колпачки – нередки. Но, так не всегда происходит при использовании альтернативных вариантов. Такое происшествие является следствием того, что элемент подобран неправильно. Изношенный сальник непременно нужно менять, но универсальных заменителей просто не существует.

Как подобрать размер маслосъёмных колпачков:

1. Новая запчасть может быть выше оригинальной не более чем на 0,5 мм. Если высоту увеличить, из под сальника будет течь.
2. Небольшой диаметр. Колпачок должен свободно проходить через пружину клапана.

Сегодня российские производители маслосъёмных колпачков несколько уступают импортным. Если есть желание купить качественный товар, способный прослужить без замены несколько лет, лучше обращать внимание на варианты из следующего списка. В рейтинге рассмотрены лучшие производители:

1. Elring. Можно назвать лучшим производителем и одновременно старожилом на европейском рынке. Первоначально компания занималась выпуском прокладок и другого технического оборудования. По мере развития фирмы, её филиалы открывались в разных странах мира. Отдельное место в каталогах занимают именно сальники, по мнению автоэкспертов, производитель представляет вниманию потребителей огромный выбор с разными конструкциями, размерами и материалами исполнения. К качествам товара и периодам его службы претензий нет, колпачки свободно проходят 100 тыс. км, а их износ может усилиться лишь при неправильной эксплуатации.
2. Victor Reinz. Немецко-американская фирма уверенно вошла на рынок в 1993 году и за это время сумела завоевать популярность среди российских и европейских автолюбителей. Её товары расходятся во многие страны мира, потому что отличаются качеством. Касательно маслосъёмных колпачков, их производитель предлагает в ассортименте, что позволяет подобрать подходящий вариант для моторов разного строения. Главная проблема бренда в России – большое число подделок, потому следует внимательно изучать упаковку и искать значки, подтверждающие качество. Также у продавца обязательно должны быть сертификаты.
3. Corteco. Не менее известный в кругах автомобилистов бренд, который также отличается неплохим качеством продукции. Он вышел на мировой рынок в 1932 году и первой деталью, сошедшей с его конвейера, являлся сальник. Тогда продукция выпускалась лишь в нескольких вариантах. Сейчас мощности заметно расширились, и ассортимент позволяет выбрать подходящий товар без особого труда. Подделки в России встречаются, но они являются редкостью. Подстраховаться можно, заказав сальник в магазинах и филиалах, являющихся дистрибьюторами компании.
4. Goetze. Не менее известный бренд из Германии, занимающийся производством автозапчастей. Существенным недостатком является то, что его товары в сравнении с представленными конкурентами имеют меньший срок службы. Мотористы заявляют, что проводить замену маслосъёмных колпачков приходится каждые 50 тыс. км, а это дополнительные временные и денежные затраты.
5. Nok. Популярный бренд из Японии, славящийся своим качеством. Но, в России продукция имеет не такие положительные отзывы из-за высокой вероятности купить подделку. Автомобилисты утверждают, что приблизительно 80% товаров в оригинальной упаковке являются подделками. К качеству фирменной продукции претензий нет. В состав маслосъёмных колпачков входит высокопрочный полиуретан и качественные сплавы металла, поэтому срок их службы исчисляется годами. Неоспоримый недостаток – цена. Оригинальные детали обойдутся в разы дороже.

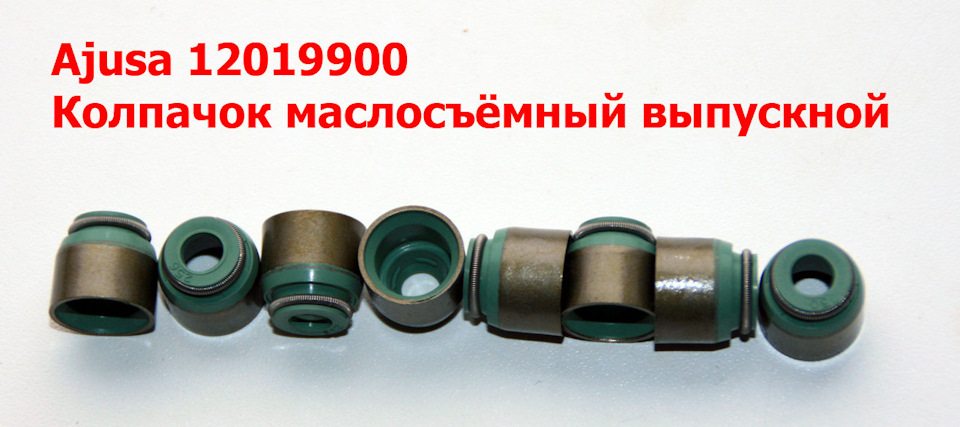

6. Ajusa. Испанский производитель. Именно этого производителя подделывают чаще других.

Внимание! Точно сказать, сколько служат маслосъёмные колпачки перечисленных производителей – сложно. Многое зависит от влияния сторонних факторов.

Подбирать маслосъёмные колпачки надо по VIN-коду, модели двигателя и коду уже установленных клапанов. Чтобы подобрать аналог, надо обратить внимание на всё, начиная от упаковки и заканчивая магазином, где эти детали продаются, поскольку в России очень много подделок.

Чаще всего у подделок больше диаметр, а цена в 2-3 раза дешевле. В некоторых случаях качественный аналог может быть гораздо лучше по качеству и долговечности по сравнению с оригиналами.

Подведем итог. Маслосъёмные колпачки имеют такое название только в профессиональной автомобильной литературе. Слесари по ремонту машин чаще всего называют их сальниками.

Основное предназначение деталей – профилактика попадания моторного масла внутрь камеры сгорания. Сальники защищают клапан и имеются на каждом элементе. В течение своего срока службы элемент выполняет свою функцию, но в случае износа ситуация меняется. В этом положении показана замена сальника в экстренном порядке. Если признаки неисправности игнорировать и оставить все как есть, проблема усугубиться, в первую очередь пострадает двигатель и ремонт обойдётся во много раз дороже.

20 000 — 50 000 км

9.09%

50 000 — 75 000 км

0%

75 000 — 100 000 км

9.09%

100 000 км

9.09%

Не менял/хочу увидеть результаты

72.73%

Проголосовало: 11

Маслосъемные колпачки (сальники клапанов) — неисправности, признаки износа, замена

Конструктивно в двигателе внутреннего сгорания имеется несколько видов сальников, служащих уплотнением для различных подвижных соединений, среди которых особая роль отводится сальникам клапанов или как их еще называют маслосъемные колпачки.

Маслосъемные колпачки на ВАЗ 2109

Назначение

Защита камеры сгорания от попадания масла из головки блока цилиндров.
Масло в головку блока подается под давлением для смазки распределительных валов, при вращении которых в полости головки создается масляный туман, состоящий из брызг горячего масла, оседающего на все элементы головки блока.

Где находятся?

В головке блока установлены направляющие втулки для впускных и выпускных клапанов. Между втулкой и стержнем клапана оставлен определенный тепловой зазор, рассчитанный на расширение деталей при нагреве.
Для того, чтобы масло из головки блока не могло попасть в камеру сгорания через этот зазор на втулках, установлены сальники, в виде колпачков, за что и получили свое название – «маслосъемные колпачки».

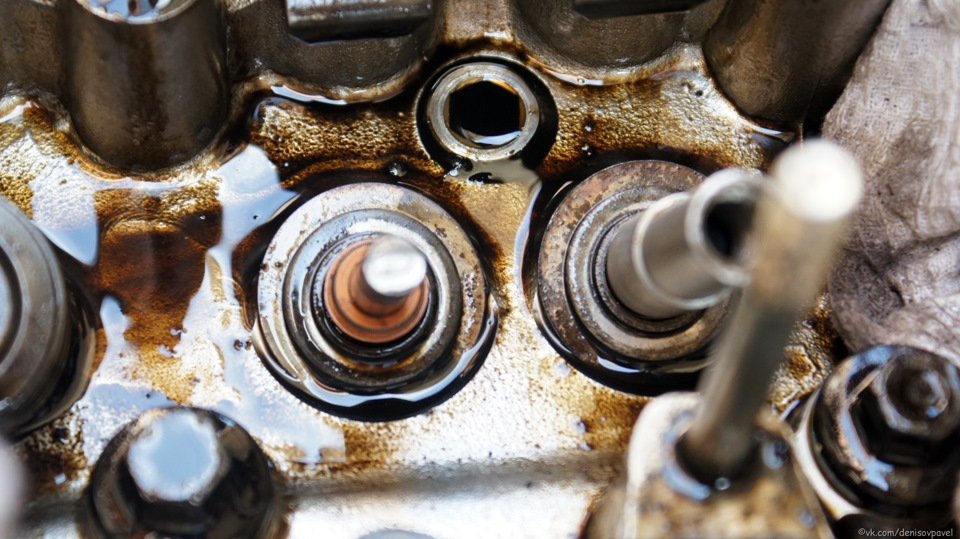

Расположение сальников клапанов

Устройство

Сальник представляет собой стальной цилиндр для жесткой посадки на головку направляющей втулки. Сверху цилиндра на вулканизирован слой резины или каучука (фтор или акрилатный каучук) в виде усеченного конуса, для плотного обхвата стержня клапана и снятия масла при его рабочем ходе. На конце колпачка установлено пружинное кольцо для надежного контакта колпачка с телом клапана.

Когда нужно менять?

При работе силовой установки, в зависимости от оборотов двигателя, каждую минуту клапана совершают порядка 200- 1200 тактов, что отрицательно сказывается на ресурсе колпачков, вызывая их естественный износ.
Производители автомобилей не дают каких-либо данных о периодичности замены сальников клапанов и эта работа выполняется по мере обнаружения признаков их неисправности.

Признаки неисправности:

• Масло на резьбе свечей, при сильном износе колпачков, масло уже присутствует и на их электродах;

• Дымление из глушителя при прогреве холодного двигателя и при перегазовках;

• Двигатель троит;

• Падение мощности, ухудшение динамики и увеличение расхода топлива;

• Нестабильный запуск горячего двигателя;

• Увеличение расхода масла.

При перегреве двигателя, первыми страдают именно колпачки, как наиболее высокорасположенные в двигателе, плюс контактирующие с клапанами, разогретыми в камере сгорания. В таких случаях сальники просто «дубеют» и уже не в состоянии выполнять свою работу, позволяя маслу беспрепятственно попадать в камеру сгорания.

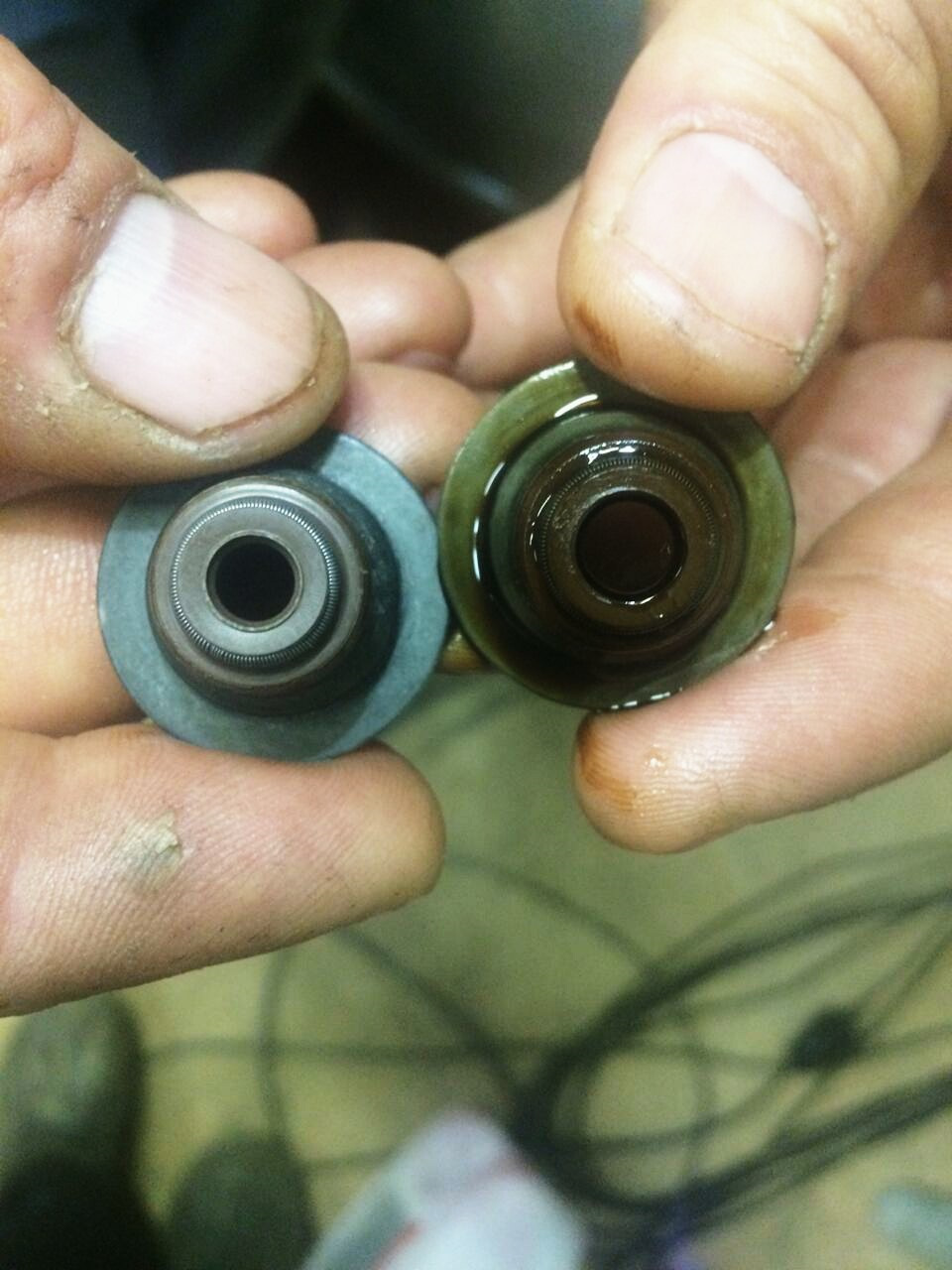

Слева неисправный сальник клапана

Неисправность сальников можно обнаружить и при вскрытии крышки клапанов для выполнения регулировочных работ или замены прокладки. Это относится к двигателям, где колпачки можно увидеть. Неисправность будет выражена в отсутствии пружинки, либо сальнике, который «снялся» с направляющей втулки и «сидит» на стержне клапана.

Как происходит процесс замены?

На многих моторах замену маслосъемных колпачков выполняют без снятия головки блока цилиндров, производя лишь частичную ее разборку, чтобы добраться до сальников.

Однако, если двигатель долгое время работал с неисправными колпачками, то это однозначно привело к образованию нагара на тарелках и седлах клапанов, который необходимо убрать, для надежной работы двигателя.

Поэтому рекомендуется выполнять замену со снятием головки блока, где одновременно при необходимости будут очищены и притерты клапана, для восстановления компрессии в цилиндрах.

К тому же, в большинстве случаев на снятой головке обнаруживается не параллельность ее плоскости, которую необходимо про фрезеровать.

В любом случае, эта работа относится к категории сложных и ответственных и должна выполняться в условиях автосервиса, либо в гараже у опытного механика, где есть все условия и необходимый инструмент для ее проведения.

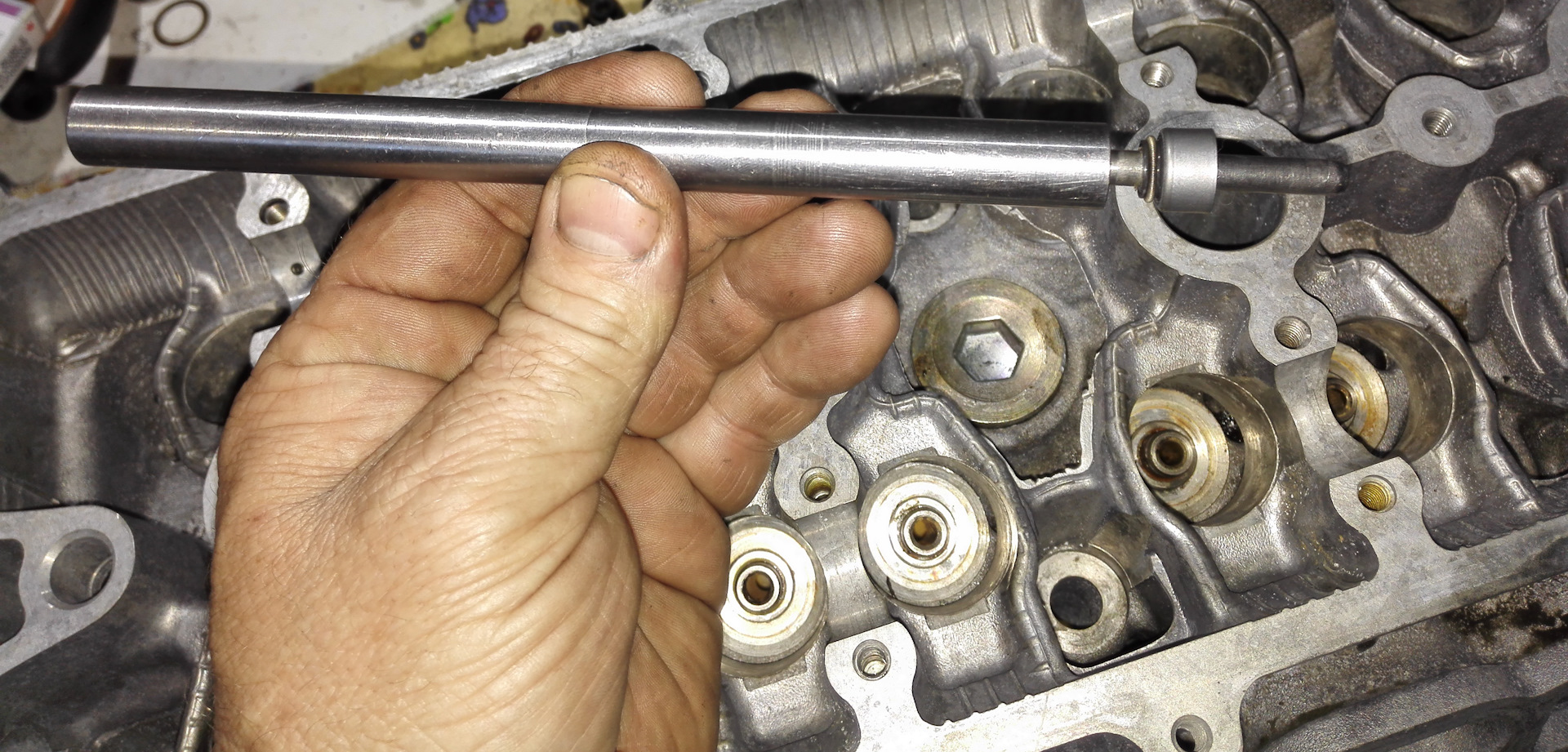

На фото замену произвели со снятием ГБЦ

Однако здесь существует нюанс. Замена будет целесообразной лишь в случае, когда втулки стрежни клапанов не имеют износа. В противном случае срок службы новых деталей будет крайне ограничен и понадобится повторный ремонт.

Дело в том, что если стержень клапана ходит в направляющей с большим зазором, то он будет двигаться не по центру втулки, а с перекосом и постоянно давить на один край колпачка, вызывая его интенсивный износ.

Что будет, если не ремонтировать?

Как следует из теории для сгорания 1 литра бензина необходимо 14-16 кг воздуха и такая топливовоздушная смесь будет наиболее благоприятной для работы двигателя, как в плане экономии топлива, так и полной отдачи мощности.

Когда же в составе этой смеси появляется масло, то это ведет к неполному ее сгоранию, нестабильной работе двигателя, потери мощности и возрастанию расхода топлива.

Помимо этого, при сгорании масла образуется нагар на тарелках клапанов, днище поршня и электродах свечей зажигания. При сильном поступлении масла, когда колпачки уже не способны его задерживать, появляются пропуски зажигания, либо одна из свечей вообще перестает работать.

Нагар на клапанах — одно из последствий неисправных колпачков

Нагар, появившийся на тарелках клапанов не дает им возможности плотно «садиться» в седла клапанов, что ведет к снижению компрессии в цилиндрах и перебоям в работе силовой установки. Плюс неплотная посадка клапана (особенно выпускных клапанов) создает условия для прорыва раскаленных газов из камеры сгорания и прогару тарелки клапана.

При обнаружении выше перечисленных неисправностей рекомендуется, не откладывая на спасительное завтра, обратиться к профессионалам автосервиса для продления ресурса двигателя.

3 фактора, влияющих на срок службы ваших уплотнений

Радиальные уплотнения валов (RSS) являются классическим решением для уплотнения вращающихся валов. Чтобы обеспечить работу без утечек в течение всего срока службы РСС, необходимо не только высокое качество. Существуют и другие влияющие факторы, которые необходимо учитывать при разработке и выборе идеального уплотнения для вашего применения.

Оригинальный RSS был изобретен и разработан в 1929 году Вальтером Зиммером из компании Freudenberg как сальник Simmerring. Называются ли они RSS, сальниками или кольцами Simmerring, все они являются уплотнительными элементами в трибологической системе, в которой происходит сложное взаимодействие между:

• Герметик или уплотнительная кромка
• Поверхность вращающегося вала
• Запечатываемая среда
• Окружающая среда, подвергающаяся воздействию эксплуатационной нагрузки

Многие факторы влияют на характеристики уплотнения и срок службы RSS, и их необходимо учитывать при выборе общей площади уплотнения.

Факторы, влияющие на срок службы радиального уплотнения вала.

<

В то же время не только отдельные параметры работы делают приложение экстремальным с точки зрения RSS. Часто именно сочетание требований представляет особую проблему для обеспечения надежности точки уплотнения. Для достижения требуемого срока службы необходимо учитывать требования к дополнительным функциям (например, монтаж, место для установки) или сочетание влияющих факторов.

Далее подробно рассматриваются влияющие факторы температуры, смазки и давления.

1. Влияние температуры

Условия эксплуатации, включая окружную скорость, температуру, давление и смазку, а также внутреннее и внешнее загрязнение являются определяющими для срока службы РСС. Чрезмерное повышение температуры может привести к неблагоприятным изменениям механических характеристик уплотнительного материала. Это также может привести к затвердению кромки уплотнения или растрескиванию в зоне контакта кромки уплотнения и может привести к преждевременному выходу уплотнения из строя.

Повышенная карбонизация масла и осевые трещины.



Высокое повышение температуры может увеличить скорость окисления герметизируемой среды или активировать ее добавки для развития нежелательных реакций материала в зонах контакта уплотнения с валом. Даже при использовании химически стойких уплотнительных материалов механизм уплотнения может быть нарушен побочными продуктами реакций присадок к маслу или отложениями закоксованного масла в зоне контакта уплотнительной кромки. Температура, воздействующая на RSS, является результатом воздействия окружающей среды и теплоты трения, вызванной самой кромкой уплотнения. Это приводит к значительному повышению температуры зазора уплотнения по сравнению с температурой масляной ванны – так называемому перегреву. По этой причине материалы RSS всегда выбираются с учетом их соответствующей температуры, маслостойкости и способности обеспечивать наилучшие характеристики уплотнения при минимально возможном контактном давлении. Оптимизированная с точки зрения трения геометрия кромки уплотнения приводит к уменьшению тепловыделения при трении и уменьшению перегрева в зоне контакта кромки уплотнения, что напрямую влияет на срок службы.

2. Влияние смазки

Уплотнительный механизм РУС во многом зависит от упругих характеристик уплотнительного материала. В сочетании с соответствующей конструкцией профиля RSS способен удерживать жидкости в зазоре уплотнения и перекачивать их обратно в герметизируемое пространство.

Насосная функция сальника.



Несмотря на то, что геометрия уплотнения практически не меняется в процессе эксплуатации, смазка и материал уплотнения постоянно взаимодействуют друг с другом. И смазка, и кромка уплотнения во время работы подвергаются экстремальным механическим и термическим воздействиям. Помимо огромного сдвига тонкой смазочной пленки (<1 мкм) и проникновения кислорода, температура под кромкой уплотнения является критическим параметром, влияющим на работу уплотнения. Измерения показали, что температура кромки уплотнения может быть на 50°C выше температуры масляного картера в зависимости от условий эксплуатации. Типичные дефекты, возникающие в результате чрезмерных температур на кромке уплотнения, включают накопление масляного нагара и отложения на кромке уплотнения, а также растрескивание и образование пузырей.

Влияние давления

Если герметизируемая жидкость находится под давлением, это оказывает прямое воздействие на кромку уплотнения. Чтобы свести к минимуму деформацию и напряжения, связанные с давлением, RSS будет включать укороченную уплотнительную кромку, которая снизит контактное давление, но также уменьшит полную гибкость. Тем не менее, следует ожидать повышенного избыточного давления на уплотнительной кромке, что ограничивает применение в отношении частоты вращения и окружной скорости. Помимо повышенного перегрева, следует ожидать локального недостатка смазки на воздушной стороне зоны контакта уплотнительной кромки, что приводит к вогнутому износу в этой области и преждевременному выходу уплотнения из строя.

С учетом этих факторов давления некоторые РУС имеют специальную геометрию на кромке уплотнения. Эти РСС изготавливаются с использованием специальной запатентованной геометрии воздушной стороны, которая оптимизирует смазку в зоне контакта, минимизирует площадь контакта, снижает условия перегрева и снижает износ.

Эта конструкция РУС может быть использована для расширения области применения этих продуктов в отношении давления и окружной скорости и может привести к явному увеличению срока службы. Некоторые компании, такие как Freudenberg-NOK Sealing Technologies, предлагают в своем портфолио специальные профили давления, которые выдерживают эти влияющие факторы.

Герметичность RSS зависит от множества влияющих факторов. По этой причине нельзя выборочно обращать внимание только на одну переменную. Скорее, необходимо проанализировать общую трибологическую систему. Температура, смазка и давление в системе являются тремя ключевыми переменными, оказывающими сильное влияние на срок службы РСС.

Как долго прослужит механическое уплотнение?

Пять факторов производительности влияют на срок службы механического уплотнения и определяют оптимальный цикл замены этого уплотнения. Они также приводят к увеличению срока службы уплотнения и среднего времени между ремонтами (MTBR), тем самым снижая стоимость жизненного цикла (LCC) насосов.

В прошлом месяце мы рассмотрели первые два из этих факторов. Вот остальные три.

Ограничения по применению уплотнений

Третий фактор – опубликованные ограничения по применению механических уплотнений, обычно определяемые давлением, скоростью и температурой, которые могут быть неверно истолкованы.

Большинство производителей уплотнений заявляют, что эксплуатация уплотнения в одном из этих пределов приводит к минимальному сроку службы в два года; три года для некоторых типов уплотнений, таких как указанные в стандарте API 682. Опубликованные пределы, хотя и являются надежными для работы в установившемся режиме, могут быть завышены или ненадежны для циклической работы. Исключением могут быть уплотнения API 682, которые специально устраняют этот недостаток, включая серию циклических испытаний, чтобы квалифицировать конкретный тип уплотнения для ряда услуг.

Как правило, не существует фиксированных правил в отношении того, какое конкретное переходное давление, скорость, температура, захват газа или твердых частиц или вибрация может выдержать уплотнение. Нужен совет специалиста в этой области.

Отклонение поверхности уплотнения

Степень отклонения поверхности уплотнения во время переходного процесса зависит от нескольких факторов, включая величину и скорость переходного процесса, а также надежность или прочность поверхности уплотнения. Суть в том, что деформации поверхностей уплотнения возникают при изменении условий эксплуатации и могут либо улучшить, либо ограничить смазку поверхностей уплотнения. Надежное уплотнение имеет низкую степень чувствительности к ожидаемым или неожиданным переходным процессам. Чувствительность уплотнения можно определить по его способности поддерживать более или менее параллельные поверхности уплотнения во время всех возможных переходных процессов.

Чувствительность также можно контролировать, правильно выбирая материалы и систему контроля окружающей среды. Например, уплотнения с комбинацией твердых/твердых поверхностей, такие как карбид вольфрама (WC) и карбид кремния (SiC), которые предпочтительны для грязных жидкостей или, в некоторых случаях, для высоких давлений, очень уязвимы для полной или частичной потери жидкости. фильм. Любой тип повреждения этих материалов при столкновении друг с другом, как правило, неустраним и только ухудшается с течением времени.

Новые облицовочные материалы и технологии обработки, такие как алмазные покрытия, обещают значительные улучшения в этой области. С другой стороны, жесткие/мягкие комбинации с углерод-графитом в качестве изнашиваемого материала обладают тем отличительным преимуществом, что они могут выдерживать гораздо более высокие нагрузки, выдерживать более длительные периоды неадекватной смазки и, что наиболее важно, быстрее восстанавливаются после повреждения углерод-графита. лицо.

Карбид кремния против твердого углерод-графита, как правило, имеет один из самых высоких пределов допустимой нагрузки среди легкодоступных материалов, лучше всего переносит работу всухую и, следовательно, должен быть предпочтительной комбинацией материалов для многих применений.

Ограничение параметров применения

Без сомнения, применение становится более сложным и рискованным при использовании большего диаметра вала, более высокой скорости и более высоких температуры, давления и содержания твердых частиц. Крайне важно, чтобы прочность поверхностей и их способность эффективно рассеивать тепло были соответствующим образом оптимизированы.

Во многих жестких условиях может быть целесообразно рассмотреть механические уплотнения, изготовленные по индивидуальному заказу, специально предназначенные для работы в нестандартных ситуациях или в предопределенных режимах работы оборудования. Для увеличения срока службы поверхностей можно выбрать различные конструкции поверхностей и технологии смазки.

Срок службы уплотнения значительно превышает три года для подавляющего большинства применений. Уплотнительная поверхность, показанная на рис. 1, является примером надежной конструкции, которая используется при высоких давлениях или скоростях и способна выдерживать тяжелые переходные процессы и периоды неадекватной смазки. Углеродно-графитовая поверхность впрессована в металлический корпус и усилена по внутреннему диаметру кольцом из закаленной стали. Публикация API 682 и Института гидравлики «Механические уплотнения для насосов: рекомендации по применению» предлагает хорошие правила для определения технических уплотнений.

Требования к утечкам

Четвертый фактор: все торцевые уплотнения должны протекать в незначительной степени, чтобы поддерживать достаточную смазочную пленку во всех режимах работы.

Поскольку уплотнения работают в этих благоприятных режимах смазки, потребление энергии сводится к минимуму, что делает эксплуатацию уплотнения более экономичной. Объем утечки обычно составляет несколько миллилитров в день или меньше и не виден. Это может быть значительно выше для специальных применений, связанных с высоким давлением, скоростью или большим диаметром вала. Проконсультируйтесь с вашим поставщиком уплотнений для расчета ожидаемых скоростей утечки.

Механические уплотнения соответствуют сегодняшним ограничениям по выбросам в подавляющем большинстве областей применения. Прогнозирование характеристик утечки и трения для любого конкретного применения возможно с хорошей степенью точности, что помогает установить рекомендации оператора для нормальных, сомнительных и отказных характеристик уплотнения.

Скорость утечки увеличивается или уменьшается при изменении таких условий, как давление, температура или скорость. Это означает, что скорость утечки варьируется в зависимости от того, как работает насос и насколько поверхности уплотнения реагируют на любые переходные режимы работы. Ключом к низкой и постоянной схеме утечки является поддержание плоскостности поверхности. Ключевые показатели эффективности (КПЭ) уплотнения могут различаться в зависимости от технологии забоя и используемых материалов.

Любое данное приложение обычно имеет несколько решений, которые сильно различаются по стоимости и преимуществам. Поставщики уплотнений часто рекламируют уникальные функции для улучшения или оптимизации смазывания поверхностей. Некоторые OEM-производители продвигают комбинации «жесткий/жесткий» для приложений с высоким давлением, в то время как другие поддерживают подход «жесткий/мягкий». Каждый отличается своей способностью справляться с необычными событиями, и лучший выбор не всегда очевиден.

Окружающая среда уплотнения

Наконец, надежность уплотнения зависит от среды, в которой оно работает.

Операционную среду можно манипулировать или контролировать, выбирая и применяя подходящую систему из широкого набора методов, что почти так же важно, как и само уплотнение. Большинству уплотнений требуется система промывки для отвода тепла, выделяемого уплотнением. Если эта система неисправна, это может вызвать проблемы. «Холодный тюлень — счастливый тюлень» остается верным для большинства приложений.

Некоторые жидкости могут изменять состояние при изменении давления или температуры. В камере уплотнения торцы подвергаются всасыванию или нагнетанию насоса, а в зазоре торца уплотнения давление жидкости снижается, а ее температура повышается. На выходе из уплотнительных поверхностей давление и температура близки к атмосферным. Дело в том, что при изменении давления и температуры свойства жидкости могут значительно измениться и, возможно, вызвать проблемы с уплотнением, если не принять меры при выборе уплотнения и системы управления.
