Ручной тормоз ваз 2107 устройство

Содержание

  • Почему на ВАЗ 2107 не работает ручник
    • Меняем трос ручника
    • Регулировка ручного тормоза ВАЗ 2107
  • Вакуумный усилитель тормозов
  • Главный цилиндр тормозов
  • Устройство суппорта
  • Устройство тормозного механизма задней оси
  • Стояночный система
  • Регулятор давления
  • Принцип работы тормозной системы ВАЗ-2107
  • Виды обслуживающих работ
  • Особенность тормозной системы
  • Видео — нужен или нет регулятор давления?
  • Как самостоятельно вернуть эффективность «ручнику»
  • Регулируем натяжку троса «ручника» ВАЗ-2107
  • Как поменять порванный или растянутый трос «ручника» ВАЗ- классика

Осуществить замену троса ручника на ВАЗ 2107 вполне возможно самостоятельно. Исправность данного устройства является залогом безопасности, поэтому не следует пренебрегать ею. Чтобы осуществить замену троса на «семерке», потребуется приобрести новую деталь, после чего выполнить процедуру в соответствии с алгоритмом, который будет описан в данном материале.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

  • Избыточное растяжение троса.
  • Повреждение троса.
  • Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое.

Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес. После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте.

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

  1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения.
    Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
  2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.
  3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
  4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.
  5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.
  6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
  7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.
  8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.
  9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
  10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
  11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
  12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
  13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Важно знать! При установки заднего тросика важно знать следующее, что данный элемент имеет правую и левую стороны. На правой стороне имеется резиновая трубка, которая выполняет роль дополнительной изоляции оплетки от находящейся рядом, горячей трубы резонатора.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

  • пассатижи;
  • два ключа на 13;
  • балончик смазки WD-40.

О том, как подтянуть ручник на автомобиле ВАЗ 2107, выясним далее. Для этого выполняются следующие манипуляции:

  1. Выжать ручник на 2-4 щелчка.
  2. Обработать регулировочный шток смазкой WD-40.
  3. Вывинтить 2 регулировочные гайки, но не до конца.
  4. Пассатижами и ключом на 13 следует отрегулировать положение гайки таким образом, чтобы колеса были заблокированы. Для этого рекомендуется их установить после выполнения процедуры по замене троса.
  5. При опускании ручника колеса должны разблокировать, что говорит о правильном выполнении регулировки.
  6. В завершении следует затянуть контргайку.
  7. Обработать пружину и регулировочную резьбу при помощи смазки Литол-24. Это позволит предотвратить ее коррозию.

Процесс регулировки и замены троса ручника не представляет никаких сложностей, поэтому с данной задачей сможет справиться даже новичок. Стоит также отметить, что некоторые мастера принимают решение об устранении поломки изделия. Сделать это можно в случае, если тросик несильно поржавел, и не закис. Для улучшения его работы, закисший трос необходимо вываривать в машинном масле. Специалисты не рекомендуют прибегать к таковым процедурам, так как это не всегда помогает, а новый комплект стоит совсем не дорого.

В завершении следует отметить, что процедура по замене троса стояночного тормоза аналогична не только для всех моделей семейства ВАЗ, но и для многих видов транспортных средств.

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы

.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

  • Педаль управления;
  • Усилитель вакуумный;
  • Цилиндр главный;
  • Бак для рабочей жидкости;
  • Трубопроводы высокого давления;
  • Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

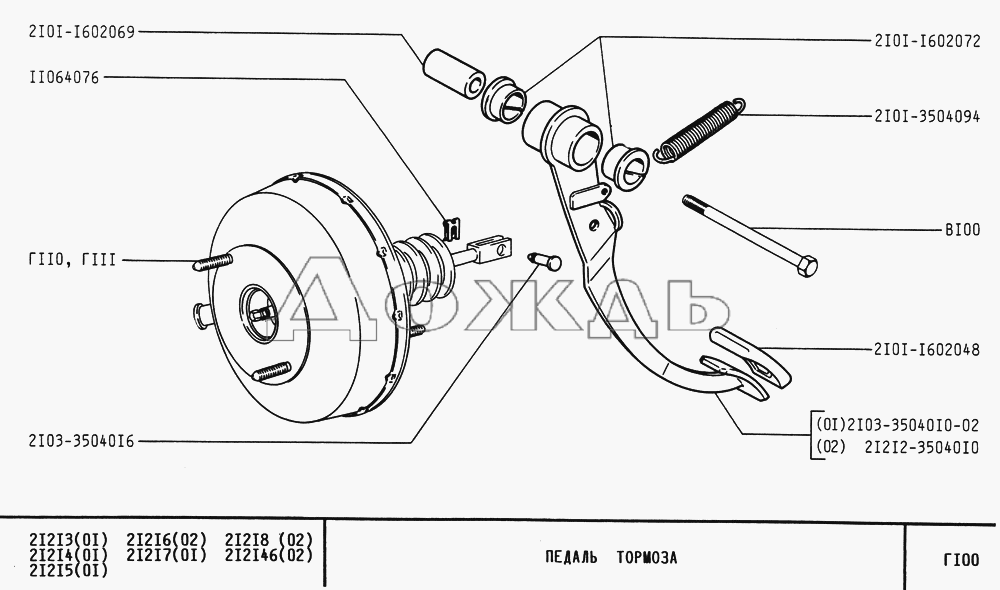

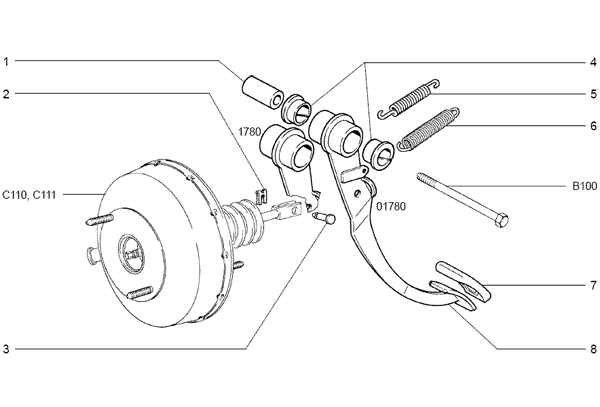

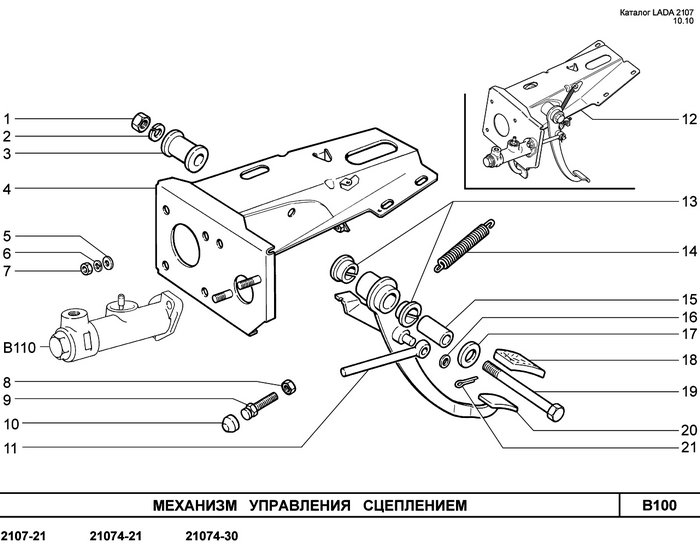

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

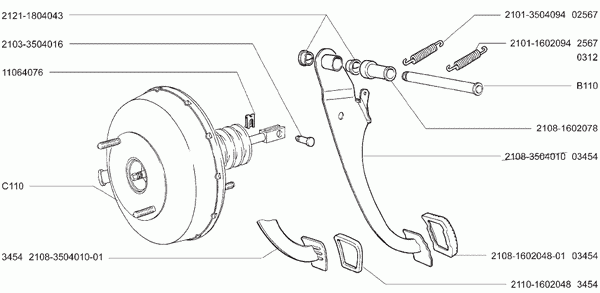

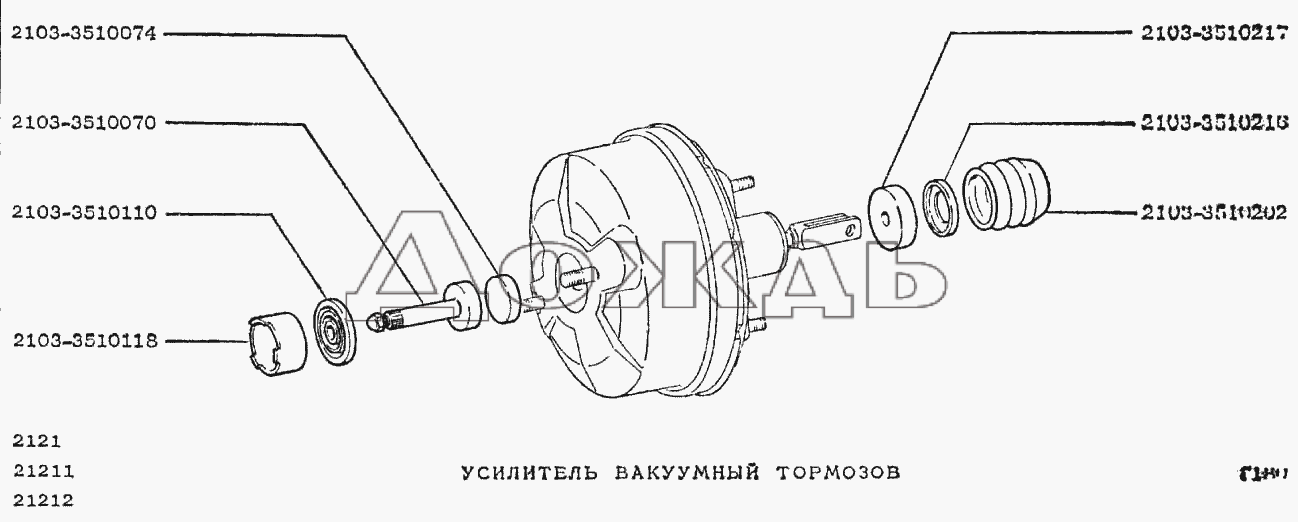

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.

Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

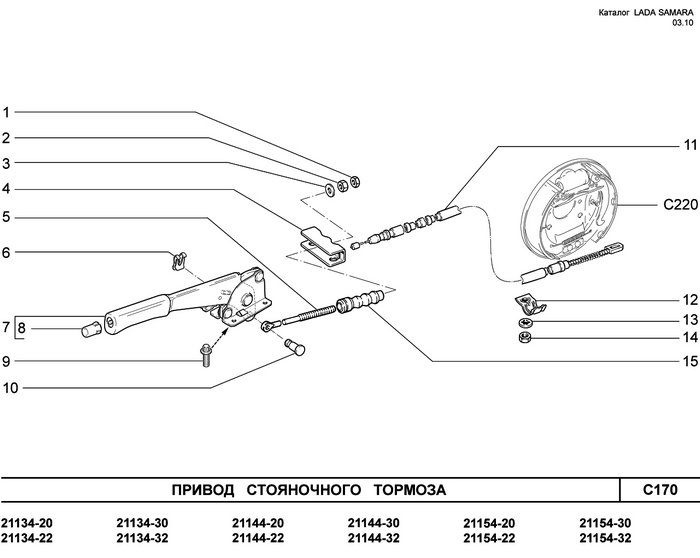

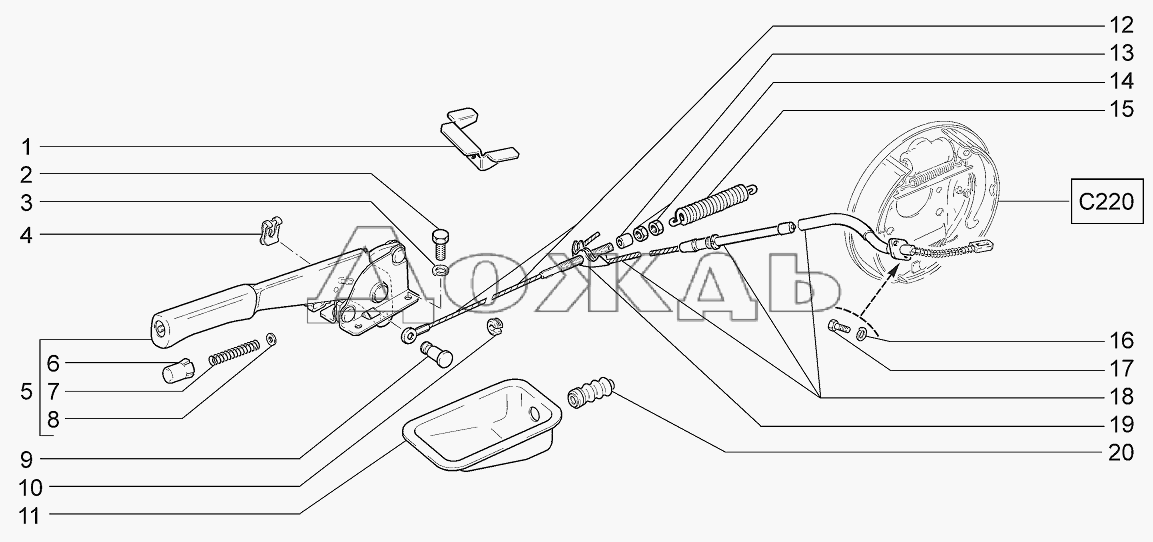

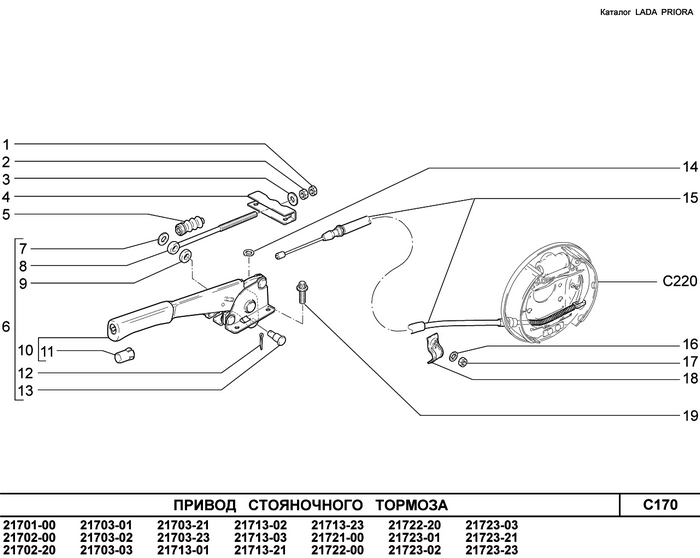

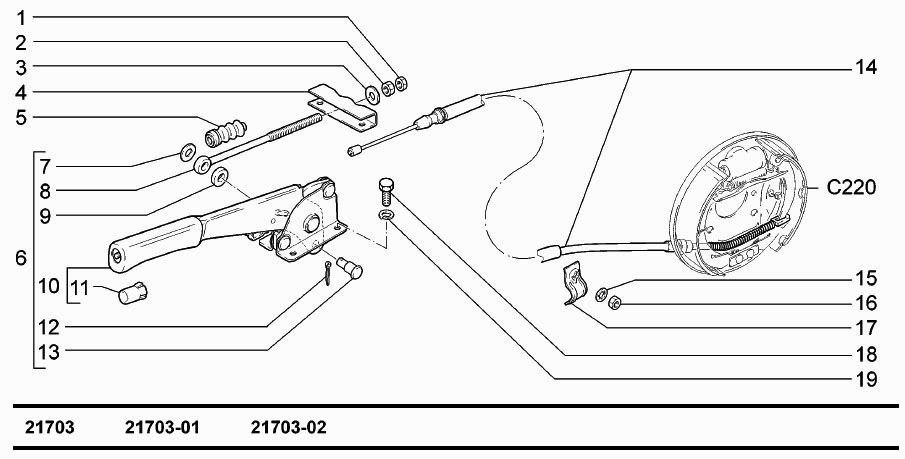

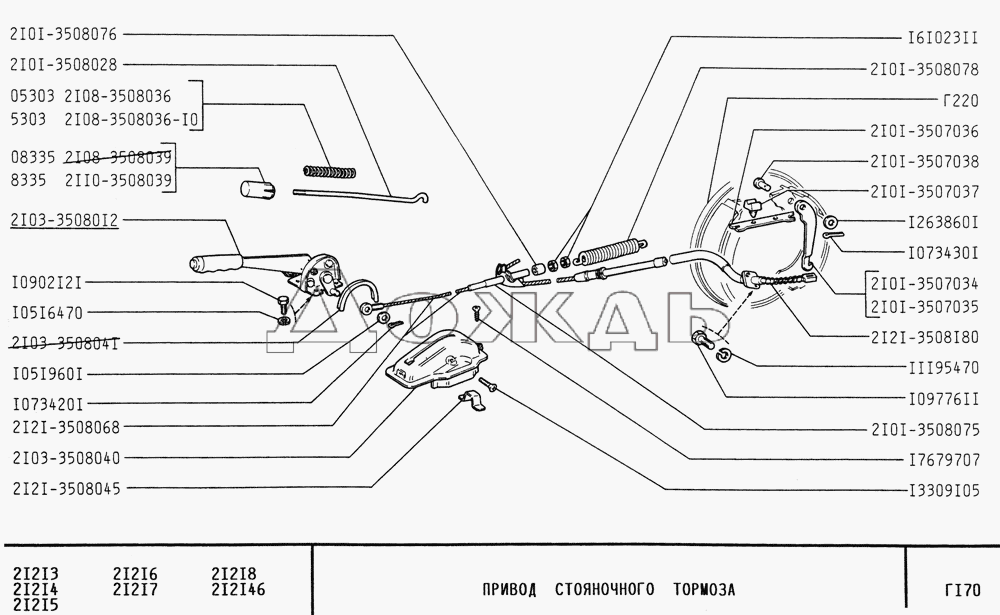

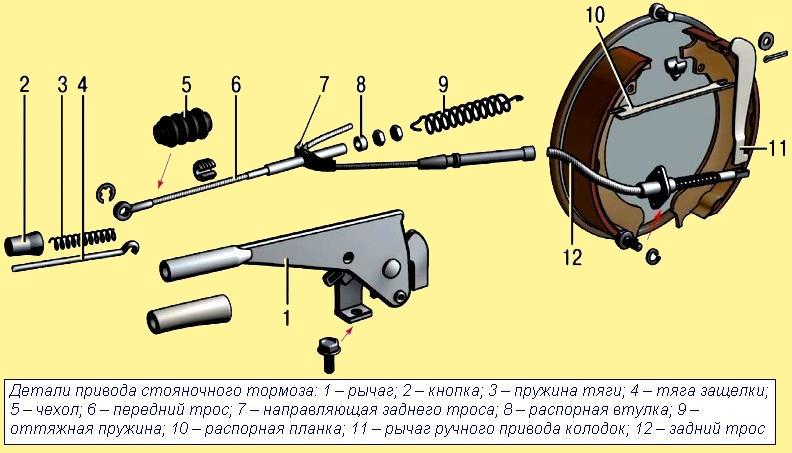

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

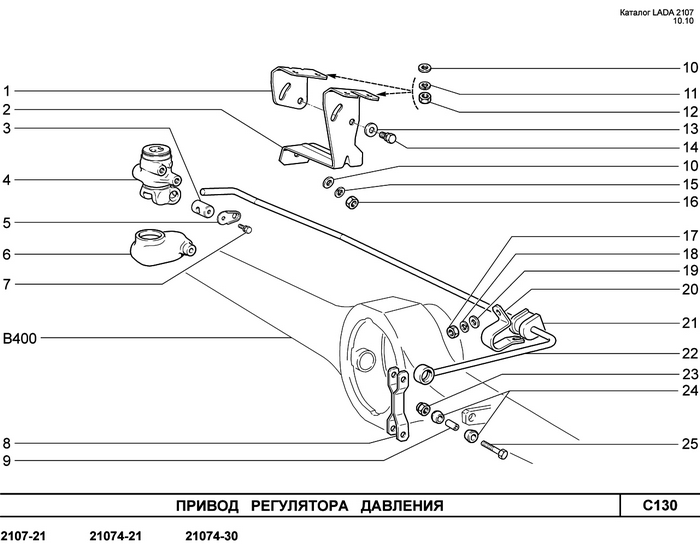

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

  • Проверку уровня жидкости в системе;
  • Проверку степени износа фрикционов колодок, дисков, барабанов;
  • Прокачку системы для удаления воздуха;
  • Проверку состояния тросов ручника;
  • Регулировку натяжения тросов;
  • Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Видео — нужен или нет регулятор давления?

Как самостоятельно вернуть эффективность «ручнику»

Ездить на автомобиле при неисправных узлах тормозной системы запрещают ПДД. Катаясь с нерабочим стояночным тормозом вы не только нарушаете соответствующий пункт правил, но и подвергаете опасности себя и тех, кто рядом. Давайте не будем «тянуть резину» и приступим к ремонту «ручника».

«Не держит» стояночный тормоз по таким вот причинам:
— растянулся приводной трос;
— поломка деталей механизма привода внутри барабанов колес;
— оплетка троса или он сам порваны.
Если с колодками и барабанами задних тормозов все в порядке, а поломки этих деталей случаются нечасто, работы по возвращению «хватки» стояночному тормозу сводятся к замене троса и регулировке его натяжения.

Стояночный тормоз Ваз-2107

Регулируем натяжку троса «ручника» ВАЗ-2107

Исправный стояночный тормоз может «держать» автомобиль, будучи затянут на 4-5 «щелчков». Если на вашей машине не так, нужна регулировка. Приготовьте инструменты:
— «жидкий ключ» ВД-40;
— стальная щетка;
— ключи 13 мм две штуки;
— пассатижи;
— домкрат.
Помещаем наш автомобиль над смотровой канавой или вывешиванием с помощью подъемника. Если применена канава- вывешиваем задние колеса. Дальше действуем так:
— поднимаем рычаг стояночного тормоза на 2-3 «щелчка»;
— стальной щеткой очистим резьбу регулировочного болта, обрабатываем «жидким ключом»;
— ключами 13 мм отвертываем контргайку;
— поддерживая болт пассатижами, затягиваем гайку регулировки до тех пор, пока колеса не заблокируются;
— опускаем рычаг «ручника» и пробуем вращать колеса- они должны проворачиваться свободно, без заеданий;
— затягиваем контргайку двумя ключами 13 мм;
— мажем резьбу какой либо консистентной смазкой, чтобы защитить от ржавчины.
Не получилось? Если резьбы не хватило, значит, трос привода сильно растянулся и его придется заменить.
При исправном тросе привода, регулировка не отнимает много времени.

Как поменять порванный или растянутый трос «ручника» ВАЗ- классика

Все работы нужно производить также, как и при регулировке, поместив автомобиль над смотровой канавой, либо, подняв при помощи подъемника. Есть и свои «подводные камни». Тормозные барабаны, которые придется снимать, намертво «прикипают» к фланцам полуосей. Бить по самим барабанам- себе дороже, они хрупкие и легко ломаются. Поэтому, поступим так:
— вывесив колеса, надежно укрепим машину от скатывания подходящим к вашим условиям способом;
— заводим мотор, «втыкаем» четвертую передачу, отпускаем сцепление, «разгоняемся» и резко «бьем» по тормозам;
— повторяем эту «процедуру» до тех пор, пока инерция не оторвет барабаны от фланца;
— счищаем напильником ржавчину с фланца ступицы- она мешает вытащить барабан;
— покачивая из стороны в сторону, применяя деревянные выколотки, снимаем барабан.
Помешать успешному снятию барабана может еще и выступ на его внутренней стороне, образованный за годы износа.
Теперь, осмотрите то, что находится внутри- колодки и цилиндры. Сильный износ накладок- повод заменить колодки. Цилиндры не должны пропускать тормозную жидкость, пыльники быть целыми без разрывов.
Оболочка троса прикреплена болтами к тормозному щиту. Отворачивать их нужно очень аккуратно, щедро поливая «вэдэшкой», иначе свернете «голову», надо будет высверливать. Отвернулись? Прекрасно! Осталось вытащить старый трос и проложить на его место новый. Все остальное собираем обратно, а потом, установив на место барабаны и колеса, регулируем стояночный тормоз, как написано выше.
Все готово, мы успешно заменили трос привода стояночного тормоза Ваз классика.
Видео по данной теме

Тормозная система ВАЗ-2107 — устройство и ремонт

Схема тормозной системы «ВАЗ 2107» включает в себя две автономных подсистемы: рабочую тормозную систему (далее по тексту РТС) и стояночную тормозную систему (далее по тексту СТС). В свою очередь, гидравлический привод РТС автомобиля «ВАЗ 2107» разделен на два независимых контура, ответственных за функционирование тормозных механизмов передних или задних колесных пар. Функциональность такого разделения достаточно очевидна, ведь именно оно обеспечивает необходимую эффективность торможения транспортного средства в случае отказа основных элементов тормозной системы, включенных в тот или иной контур.

Устройство тормозной системы ВАЗ 2107

РТС конструктивно состоит из:

  • Главного тормозного цилиндра (ГТЦ) (поз. 4).

  • Вакуумного усилителя тормозов (ВУТ) (поз. 3).

  • Узла тормозной педали (поз. 24).

  • Емкости для тормозной жидкости, оснащенной датчиком уровня (поз. 8).

  • Тормозных механизмов (дискового типа) передней колесной пары (поз. 1, 2, 6).

  • Тормозных механизмов (барабанного типа) задней колесной пары (поз 15, 16).

  • Регулятора давления тормозной жидкости в контуре задних тормозов (поз. 12).

  • Трубопроводов тормозных магистралей (поз. 5, 7, 11).

СТС конструктивно состоит из:

  • Узла регулировки (поз. 18, 20)

  • Рычага стояночного тормоза (поз. 10).

  • Тросовой системы, включающей передний (поз.21) и задний (поз. 17) тросы.

  • Рычага привода в действие тормозных колодок (поз. 14).

  • Направляющей (поз. 19).

  • Привод СТС «семерки» — механический, тросового типа.

Ремонт тормозной системы ВАЗ 2107

В этом разделе нашего повествования мы предлагаем практические советы по выполнению ремонтно-восстановительных работ, вызванных необходимостью замены вышедших из строя основных элементов тормозной системы автомобиля «ВАЗ 2107».
Наиболее распространенным в этом перечне является замена тормозных колодок, износ фрикционных накладок которых превысил допустимые нормы (1,5 миллиметра и менее).


Замена передних тормозных колодок

В качестве материально-технического обеспечения процесса вам потребуются пассатижи, обладающие достаточно широким захватом, чтобы отжать поршни тормозных цилиндров, обычные пассатижи для удаления шпилек, молоток, и тонкий бородок.


Внимание! В целях предотвращения возникновения дисбаланса автомобиля при торможении, замена тормозных колодок производится на обоих колесах пары ОДНОВРЕМЕННО.

  • Демонтируем колесо и при помощи жесткой металлической щетки очищаем суппорт от загрязнений.

  • Пассатижами разжимаем шплинты, фиксирующие шпильки, и удаляем их.

  • При помощи бородка молотком выбиваем из посадочных проушин фиксирующие пальцы и удаляем их и прижимные пружины.

  • Тормозные колодки после проведенных нами манипуляций в штатных посадочных местах удерживаются лишь силой давления поршней тормозного цилиндра.

  • Откройте крышку емкости для тормозной жидкости и отожмите посредством пассатижей с широким хватом поршни цилиндра.

  • Удалите старые тормозные колодки из посадочной ниши и вставьте в нее новые.

  • Выполните сборку узла в последовательности, обратной вышеприведенной.

  • По окончании сборочных работ выжмите несколько раз тормозную педаль для установки поршней тормозного цилиндра на штатное место.

  • Проверьте уровень тормозной жидкости в резервуаре и в случае необходимости доведите уровень до отметки «MAX».

Замена задних тормозных колодок

Материально-техническое обеспечение процесса замены предполагает наличие торцевого ключа на «7» или «12» (в зависимости от размера направляющих колесных шпилек), двух монтажных лопаток, молотка и пассатижей.

  • После демонтажа колеса при помощи торцевого ключа на «7» (на автомобилях ранних годов выпуска – на «12») отворачиваем колесные направляющие шпильки (2 штуки).

  • Аккуратно демонтируем барабан (не изменяя положения тормозных колодок).

  • Уперев монтажные лопатки в колодки, вдавливаем поршни внутрь тормозного цилиндра.

  • Демонтируем шпильки фиксации тормозных колодок, расположенные в средней их части.

  • При помощи пассатижей отсоедините нижнюю пружину. Трос стояночного тормоза выведите из зацепления с рычагом привода тормозных колодок.

  • Снимите тормозные колодки вместе с пружиной и распорной планкой.

  • Отсоедините приводной рычаг стояночного тормоза, вынув для этого при помощи пассатижей шплинт из оси крепления.

  • Тщательно очистите и промойте от загрязнений все элементы тормозного механизма, особое внимание уделив внутренней поверхности тормозного барабана.

  • Замените колодки новыми и проведите сборку узла в обратной последовательности.

Замена главного тормозного цилиндра (ГТЦ)

Ремонт ГТЦ, как правило, выполняется способом его замены новым или заведомо исправным агрегатом. Для обеспечения данного процесса вам потребуются: специализированный ключ для выкручивания (вкручивания) штуцеров тормозных трубок, торцовый ключ на «13», резиновая груша и некоторое количество свежей тормозной жидкости.
Завершив подготовительные мероприятия, приступаем непосредственно к выполнению ремонтных работ, которые заключаются в следующем:

  • При помощи груши отбираем тормозную жидкость из резервуара.

  • Ослабляем хомуты крепления резиновых шлангов, после чего отсоединяем их от главного тормозного цилиндра.

  • Маркируем тормозные трубки для предотвращения путаницы в процессе сборки. После этого снимаем их посредством специализированного ключа, конфигурация которого позволяет избежать «слизывания» граней штуцера за счет полного и плотного их (граней) облегания.

  • Закончив отсоединение элементов от ГТЦ, откручиваем гайки, крепящие его (ГТЦ) к корпусу ВУТ (вакуумного усилителя тормозов). Для этого используйте торцевой ключ на «13».

  • Снимаем ГТЦ и заменяем его новым или заведомо исправным.

Установив агрегат на штатное место и произведя сборку узла, в последовательности, обратной, нежели приведенная выше. Затем долейте до установленного уровня тормозную жидкость и удалите воздух из контура тормозной системы.

устройство и ремонт, замена колдуна и тросика ручника своими руками

Любое транспортное средство оснащается качественной тормозной системой — мало того, эксплуатация автомобиля с неисправными тормозами запрещена ПДД. На ВАЗ 2107 установлена устаревшая по современным меркам тормозная система, однако она вполне справляется со своими главными функциями.

Содержание

  • Тормозная система ВАЗ 2107

    • Элементы тормозной системы

    • Как это всё работает

    • Особенности торможения на ВАЗ 2107

      • Видео: на «семёрке» отказали тормоза

  • Основные неисправности

  • Устройство тормозной системы ВАЗ 2107: главные механизмы

    • Главный цилиндр

    • Вакуумный усилитель

    • Регулятор тормозных сил

    • Тормозные колодки

    • Дисковые тормоза передней оси

    • Барабанные тормоза задней оси

    • Педаль тормоза на ВАЗ 2107

    • Магистрали тормозной системы

  • Как прокачать тормозную систему

    • Видео: правильный способ прокачки тормозов

Тормозная система ВАЗ 2107

Система торможения на «семёрке» обеспечивает безопасность при движении. И если двигатель необходим для движения, то тормоза — для торможения. При этом очень важно, чтобы торможение тоже было безопасным — для этого на ВАЗ 2107 устанавливались тормозные механизмы, использующие силы трения различных материалов. Зачем это было нужно? Только так в 1970–1980-х годах было можно быстро и безопасно остановить несущейся на высокой скорости автомобиль.

Элементы тормозной системы

Тормозная система «семёрки» состоит из двух основных узлов:

  • рабочий тормоз;
  • стояночный тормоз.

Главная задача рабочего тормоза сводится к быстрому сокращению скорости движения машины до полной её остановки. Соответственно, рабочий тормоз используется практически во всех случаях езды на автомобиле: в городе на светофорах и парковках, при уменьшении скорости движения в транспортном потоке, при высадке пассажиров и т. п.

Рабочий тормоз собирается из двух элементов:

  1. Тормозные механизмы — это разные детали и узлы, которые оказывают останавливающее воздействие на колёса, вследствие чего и осуществляется торможение.
  2. Приводная система — это ряд элементов, которыми управляет водитель, чтобы затормозить.

На «семёрке» используется двухконтурная система торможения: на передней оси установлены дисковые тормоза, на задней — барабанного типа.

Задача стояночного тормоза заключается к полной блокировке колёс на оси. Так как ВАЗ 2107 — заднеприводный автомобиль, то в данном случае блокируются колёса задней оси. Блокировка необходима во время стоянки машины, чтобы исключить возможность произвольного движения колёс.

Стояночный тормоз имеет отдельный привод, никак не связанный с приводной частью рабочего тормоза.

Ручник — видимый водителю элемент стояночного тормоза

Как это всё работает

Кратко описать принцип работы тормозной системы ВАЗ 2107 можно так:

  1. Водитель во время движения по трассе решает сбросить скорость или остановиться.
  2. Для этого он нажимает ногой на тормозную педаль.
  3. Данное усилие сразу же попадает на клапанный механизм усилителя.
  4. Клапан приоткрывает подачу атмосферного давления на мембрану.
  5. Мембрана через вибрации воздействует на шток.
  6. Далее сам шток оказывает давление на поршневой элемент главного цилиндра.
  7. Тормозная жидкость, в свою очередь, по давлением начинает двигать поршни рабочих цилиндров.
  8. Цилиндры из-за давления разжимаются или прижимаются (в зависимости от того, дисковые или барабанные тормоза стоят на данной оси автомобиля). Механизмы начинают трение колодок и диски (или барабаны), за счёт чего и осуществляется сброс скорости движения.

Система включает в себя более 30 элементов и узлов, каждый из которых выполняет свою функцию в процессе торможения

Особенности торможения на ВАЗ 2107

Несмотря на то, что ВАЗ 2107 — далеко не самая современная и безопасная машина, конструкторы позаботились о том, чтобы в экстренных случаях тормоза работали безотказно. Как раз-таки из-за того, что система на «семёрке» двухконтурная (то есть рабочий тормоз разделён на две части), возможно торможение даже одной частью контура, если другая разгерметизировалась.

Поэтому если воздух попал в один из контуров, то обслуживать нужно только его — второй контур работает исправно и не нуждается в дополнительном обслуживании или прокачке.

Видео: на «семёрке» отказали тормоза

Основные неисправности

Наиболее распространённая неисправность тормозной системы ВАЗ 2107 — это неэффективность самого торможения. Сам водитель может заметить эту неисправность на глаз:

  • при торможении увеличивается длина тормозного пути;
  • сам процесс торможения занимает больше времени, чем ранее.

Эта неисправность может быть вызвана рядом поломок:

  • в системе есть воздушные пробки;
  • вытекание тормозной жидкости;
  • сильный износ колодок;
  • поломка цилиндров.

Для ваз 2107 определено расстояние торможения: на скорости 40 км/ч по ровной и сухой дороге тормозной путь не должен превышать 12. 2 метра до полной остановки автомобиля. Если длина пути выше, то необходимо продиагностировать работоспособность тормозной системы.

Тормозной путь на сухом покрытии может быть рассчитан по этой схеме

Помимо неэффективности торможения могут наблюдаться и иные неисправности:

  • сильный скрежет (шум) при выжимании тормозной педали;
  • увиливание машины по сторонам при сбрасывании скорости;
  • опущенная вниз смягчённая педаль тормоза;
  • вибрации и рывки при жиме на педаль.

Любые нестандартные ощущения при нажатии на педаль тормоза говорят о наличии неполадок в системе

Устройство тормозной системы ВАЗ 2107: главные механизмы

В составе системы торможения «семёрки» множество мелких деталей. Каждый из них служит единственной цели — обезопасить водителя и находящихся в салоне людей во время торможения или стоянки автомобиля. Главные же механизмы, от которых зависит качество и эффективность торможения — это:

  • главный цилиндр;
  • усилитель;
  • регулятор;
  • колодки;
  • диски;
  • барабаны;
  • педаль;
  • магистрали.

Главный цилиндр

Корпус главного цилиндра работает в прямой связи с усилителем. Конструктивно этот элемент представляет собой цилиндрический механизм, к которому подсоединены шланги подачи и обратки тормозной жидкости. Также от поверхности главного цилиндра отходят три трубопровода, ведущие к колёсам.

Внутри главного цилиндра — поршневые механизмы. Именно поршни выталкиваются под напором жидкости и создают торможение.

Применение тормозной жидкости в системе ВАЗ 2107 объясняется просто: нет необходимости в сложных узлах привода и максимально облегчён путь следования жидкости к колодкам.

Цилиндр — один из важнейших элементов в системе торможения, так как именно он создаёт давление

Вакуумный усилитель

В момент жима на тормоз водителем первоначально усиление попадает именно на устройство усилителя. На ВАЗ 2107 ставится вакуумный усилитель, который имеет вид ёмкости с двумя камерами.

Между камерами расположена очень чувствительная прослойка — мембрана. Именно первоначальное усилие — нажатие на педаль водителем — заставляет мембрану вибрировать и выполнять разрежение и нагнетание давления тормозной жидкости в ёмкости.

В конструкции усилителя также имеется и клапанный механизм, который выполняет главную работу устройства: открывает и закрывает полости камер, создавая необходимое давление в системе.

Двухкамерное устройство с мембраной усиливает действие главного цилиндра

Регулятор тормозных сил

Регулятор давления (или тормозных сил) монтируется на приводе задних колёс. Его основная задача — равномерно распределять тормозную жидкость на узлы и предотвращать заносы автомобиля. Регулятор функционирует благодаря тому, что сокращает имеющееся давление жидкости.

Приводная часть регулятора связана с тягой, при этом один конец троса фиксируется на заднем мосту автомобиля, а другой — непосредственно на кузове. Как только увеличивается нагрузка на заднюю ось, кузов начинает менять положение относительно моста (занос), поэтому трос тяги регулятора сразу же давит на поршень. Так и производится регулировка тормозных сил и курса движения машины.

Благодаря этому устройству нагрузки на кузов во время торможения существенно сокращаются

Тормозные колодки

Колодки на ВАЗ 2107 бывают двух типов:

  • для колёс передней оси под дисковые тормоза;
  • для колёс задней оси под барабанные тормоза.

Читайте о способах замены передних тормозных колодок: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/zamena-perednih-tormoznyh-kolodok-na-vaz-2107.html

Колодки изготавливаются из высокопрочной стали, к основе каркаса крепят фрикционную накладку. Современные колодки для «семёрки» можно купить и в керамическом варианте исполнения.

Колодки отечественного производства обладают тем же качеством, что и импортные

Крепится колодка на диск или барабан посредством специального термоклея, так как при торможении поверхности механизмов могут нагреваться до температуры 300 градусов Цельсия.

На задние колёса ставятся более мощные колодки

Дисковые тормоза передней оси

Принцип действия дисковых тормозов на ВАЗ 2107 сводится к тому, что колодки со специальными накладками при нажатии на педаль тормоза фиксируют тормозной диск в одном положении — то есть останавливают его. Дисковые тормоза обладают рядом преимуществ, если сравнивать их с барабанными:

  • эффективность торможения не сокращается из-за перегрева;
  • высокая сопротивляемость при торможении по снегу, льду и воде;
  • неприхотливость в обслуживании;
  • большая площадь трения.

Диск изготавливают из чугуна, поэтому он довольно много весит, хотя при этом очень долговечен. Давление на диск оказывается через рабочий цилиндр дисковых тормозов.

На передних колёсах ВАЗ 2107 стоят дисковые тормоза

Барабанные тормоза задней оси

Суть работы барабанного тормоза идентична дисковому, с той лишь разницей, что барабан с колодками устанавливается на ступицу колеса. При нажатии тормозной педали колодки очень плотно зажимают вращающийся барабан, который, в свою очередь, останавливает задние колёса. Поршень рабочего цилиндра барабанного тормоза также функционирует за счёт использования давления тормозной жидкости.

На задние колёса «семёрки» ставятся более прочные чугунные барабаны для торможения

Подробнее о замене тормозного барабана: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/kak-snyat-tormoznoy-baraban-na-vaz-2107.html

Педаль тормоза на ВАЗ 2107

Педаль тормоза расположена в салоне в нижней его части. Собственно говоря, педаль может иметь только одно, предусмотренное производителем, состояние. Это её основное положение на том же уровне, что и педаль газа.

Нажав на деталь, водитель не должен чувствовать рывков или провалов, ведь педаль — это первый механизм в череде нескольких узлов для эффективности торможения. Нажатие на педаль не должно вызывать усилий.

Педаль — только внешний элемент системы, видимый водителю

Магистрали тормозной системы

Из-за использования в тормозах специальной жидкости все элементы системы торможения должны быть связаны между собой герметично. Даже микроскопические зазоры или отверстия могут стать причиной несрабатывания тормозов.

Для соединения всех элементов системы используются трубопроводы и резиновые шланги. А для надёжности их фиксации к корпусам механизмов предусмотрен крепёж из медных шайб. В тех местах, где предусмотрено движение узлов, устанавливаются резиновые шланги, чтобы обеспечить подвижность всех деталей. А в местах, где нет перемещений узлов относительно друг друга, устанавливаются жёсткие трубки.

Комплект тормозных жёстких трубок для ВАЗ 2107 применяется в труднодоступных местах системы

Как прокачать тормозную систему

Прокачивание тормозов на ВАЗ 2107 (то есть устранение воздушных пробок) может потребоваться в нескольких случаях:

  • после залива новой жидкости в бачок;
  • в процессе ремонта какого-либо узла системы;
  • в связи с протеканиями жидкости;
  • из-за резкого снижения эффективности торможения.

Прокачивание системы способно восстановить работоспособность тормозов и сделать езду на машине более безопасной. Для работы потребуется:

  • накидной ключ на 8/10;
  • рожковый ключ на 8/10;
  • тонкий прозрачный шланг;
  • тазик или ведро для отработанной жидкости.

Работу рекомендуется выполнять вдвоём: один человек будет выжимать педаль в салоне, другой — сливать жидкость из штуцеров.

Порядок работы:

  1. Залить тормозную жидкость до отметки «максимум» на бачке.

    Перед началом работы нужно убедиться, что тормозная жидкость залита до максимума

  2. Загнать машину на подъёмник. Убедиться в надёжности фиксации автомобиля.

    Процесс работы подразумевает действия в нижней части кузова, поэтому удобнее выполнять прокачку на эстакаде

  3. Прокачка на ВАЗ 2107 выполняется поколёсно по следующей схеме: правое заднее, левое заднее, потом правое переднее, затем левое переднее колесо. Необходимо соблюдать данный регламент.
  4. Таким образом, сначала потребуется демонтировать колесо, которое находится сзади и справа.
  5. Снять колпак с барабана, наполовину выкрутить штуцер ключом.

    После снятия колпака рекомендуется прочистить штуцер тряпкой от налипшей грязи

  6. На корпус штуцера натянуть шланг, второй конец которого нужно перевести в тазик.

    Шланг нужно надёжно прикрепить к штуцеру, чтобы жидкость не вытекала мимо

  7. В салоне второй человек должен нажать несколько раз на педаль тормоза — в это время через шланг будет подаваться жидкость.

    Режим торможения активирует работу системы — жидкость начинает поступать через открытый штуцер

  8. Закрутить штуцер на пол-оборота назад. Одновременно с этим выжать до конца тормозную педаль и не ослаблять нажим, пока не перестанет вытекать жидкость.

    Важно жать на тормоз до тех пор, пока вся жидкость не вытечет из штуцера

  9. После этого удалить шланг, вкрутить до конца штуцер.
  10. Процедуру проводить до тех пор, пока в вытекаемой жидкости будут появляться пузыри воздуха. Как только жидкость станет плотной и без пузырей, прокачка данного колеса считается завершённой. Последовательно нужно прокачать оставшиеся колёса.

Узнайте, как поменять тормозной суппорт: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/support-vaz-2107.html

Видео: правильный способ прокачки тормозов

Таким образом, система торможения на ВАЗ 2107 доступна для самостоятельного изучения и минимального ремонта. Важно вовремя следить за естественным износом главных элементов системы и менять их до того, как они выйдут из строя.

  • Автор: Екатерина Ларина
